RU36734U1 - Гидравлическая испытательная машина - Google Patents
Гидравлическая испытательная машинаInfo
- Publication number
- RU36734U1 RU36734U1 RU2003135360/20U RU2003135360U RU36734U1 RU 36734 U1 RU36734 U1 RU 36734U1 RU 2003135360/20 U RU2003135360/20 U RU 2003135360/20U RU 2003135360 U RU2003135360 U RU 2003135360U RU 36734 U1 RU36734 U1 RU 36734U1
- Authority
- RU
- Russia
- Prior art keywords
- hydraulic
- testing machine
- lifting
- installation
- power
- Prior art date
Links
Landscapes
- Investigating Strength Of Materials By Application Of Mechanical Stress (AREA)
Description
Заявляемая полезная модель относится к области исследования прочностных свойств твердых материалов нутем приложения к ним механических усилий, более конкретно, к гидравлическим машинам для испытания образцов металлов на растяжение, сжатие, растяжение-сжатие.
Известны гидравлические испытательные машины, содержащие силовую раму, силовой гидроцилиндр, насосную установку, пневмогидроаккумулятор, приспособления для установки образцов (захваты, серьги, опоры и т.д.), систему управления и измерения.
Силовые рамы гидравлических испытательных машин состоят из основания, колонн и траверсы, перемеш;аемой по колоннам при помоши гидроцилиндров подъема. Отличаются силовые рамы способом установки гидроцилиндров подъема.
Например, на машине универсальной серии 810.16 (MTS, США) корпуса гидроцилиндров подъема жестко закреплены на основании, а штоки - жестко на траверсе.
Недостатками этой конструкции являются:
-сложность технологического процесса изготовления и монтажа основания, колонн и траверсы;
-возможность отклонения от параллельности осей колонн в общей плоскости или их перекоса, что затрудняет, а иногда и делает невозможным перемещение траверсы.
Наиболее близким по технической сущности к предлагаемой полезной модели является машина PIK-2000.01 (СКБИМ, Россия).
Основным недостатком аналога является невозможность монтажа штатных приспособлений, а также установки испытуемых образцов и конструкций, вес которых достигает 120 кг и более, без специальных подъемных механизмов (кран-балки, автопогрузчика и др.).
Целью заявляемой полезной модели является устранение этих недостатков и повышение автономности работы машины.

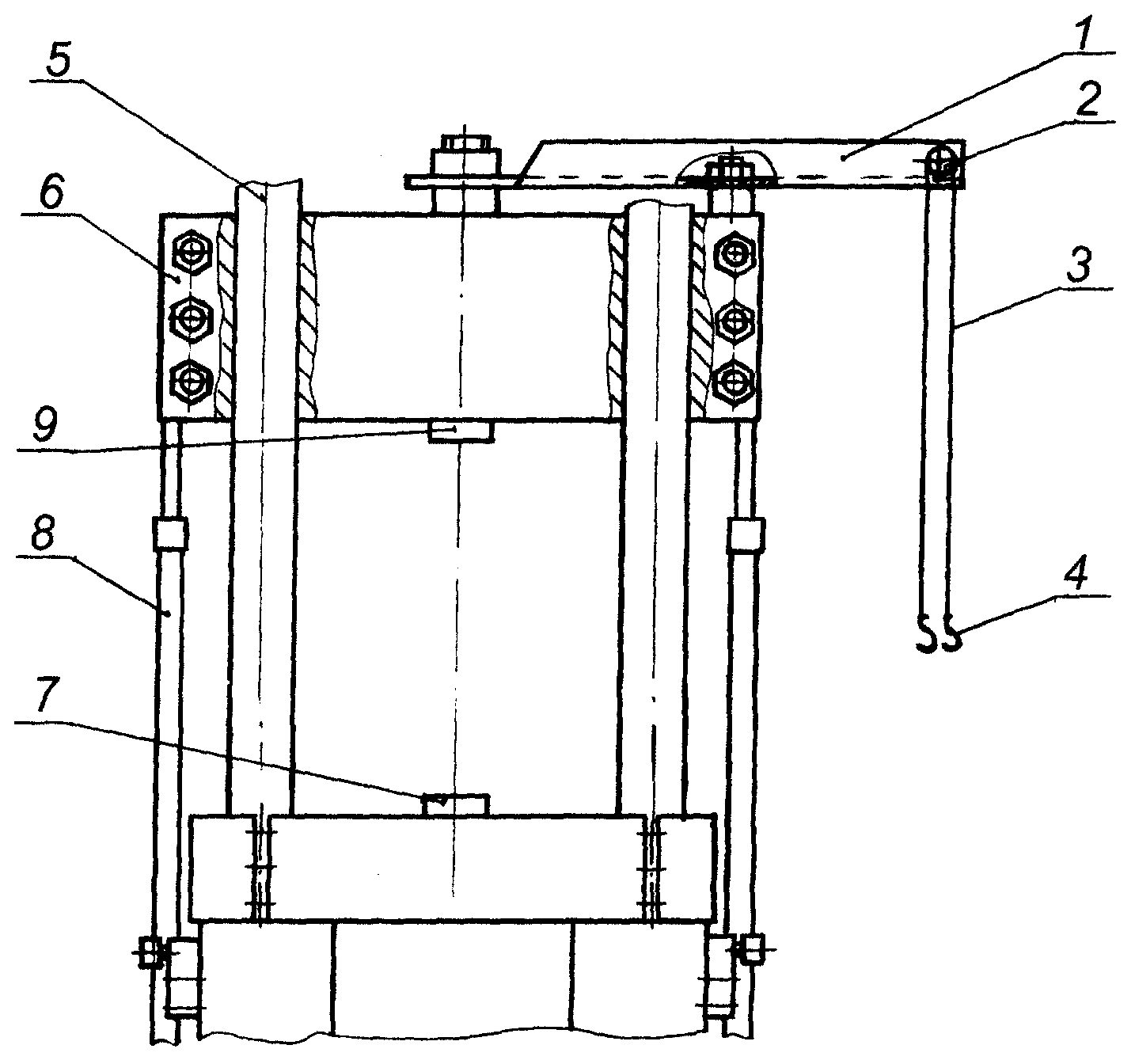

Указанная цель достигается тем, что на подвижной траверсе установлено подъемное устройство (см. иллюстрацию), состояш.ее из балки 1 с блоком 2, через который перекинут трос 3, в концы которого заделаны крюки 4.
Конструкция предлагаемой полезной модели включает в себя балку 1 с блоком 2, трос 3, крюки 4, колонны 5, траверсу 6, силовой гидроцилиндр 7, гидроцилиндры подъема 8, датчик силы 9, захваты испытуемого образца, установку насосную, усилитель электрогидравлический, блок распределительной и регулируюш;ей гидроаппаратуры, систему управления (на рисунке не показаны).
При необходимости установить на силовую раму машины испытуемый объект или приспособление гидроцилиндры подъема 8 опускают траверсу 6 вместе с установленным на ней подъемным устройством. Крюками 4 зацепляется испытуемый объект. Блок 2 необходим на тот случай, когда испытуемая натурная конструкция имеет точки зацепления на разной высоте.
Траверса 6 перемещается вверх, поднимая на тросе 3 испытываемый объект (приспособление) на уровень рабочей зоны машины, образуемой колоннами 5, плунжером силового гидроцилиндра 7 и датчиком силы 9.
Установка объекта (приспособления) и нагружение его .производится согласно методикам испытаний.
-доступность при ремонте;
-мобильность (может быть установлен с четырех сторон траверсы);
-замена части ручного труда;
-отсутствие потребности при работе машины в нештатных грузоподъемных механизмах;
-автономность при установке - съеме испытуемых объектов.
Заявляемую полезную модель предполагается использовать в конструкции испытательной универсальной машины ИК 2000.01 и в испытательных машинах подобного типа.
ИСПОЛЬЗОВАННЫЕ ИСТОЧНИКИ:
1.Машина универсальная серии 810.16 (каталог фирмы «MTS, США.
2.Машина универсальная ИК-2000.01 (конструкторская документация СКБИМ, Россия).
Авторы:
Арутюнян А.Р. . Бессарабенко В.П. Кастанов А.С.
Claims (1)
- Гидравлическая испытательная машина, включающая силовую раму с подвижной траверсой, гидроцилиндры подъема, силовой гидроцилиндр, датчик силы, захваты испытуемого образца, установку насосную, усилитель электрогидравлический, блок распределительной и регулирующей гидроаппаратуры, систему управления, отличающаяся тем, что на подвижной траверсе смонтировано подъемное устройство для установки приспособлений и объектов испытаний.
