Abstract
Полезная модель относится к товарам народного потребления, в частности к спальному мешку с расширенными функциональными возможностями, позволяющему совершать действия по транспортировке и эвакуации человека к месту оказания ему медицинской помощи. Технический результат - улучшение удобства пользования спальным мешком. Спальный мешок содержит продольные носилочные текстильные ленты с поперечными рукоятками, поперечные носилочные текстильные ленты с продольными рукоятками, подстилку и покрывало, скрепленные между собой. Новым является то, что каждая продольная рукоятка образована с конструктивным элементом жесткости в виде трех участков поперечной носилочной текстильной ленты, входящей в состав каждой отдельной продольной рукоятки, уложенных друг на друга и скрепленных между собой посредством швов, выполненных из швейных ниток, таким образом, что каждый последующий участок поперечной носилочной текстильной ленты уложен на предыдущий участок поперечной носилочной текстильной ленты. 3 ил.
Description
Полезная модель относится к товарам народного потребления, обеспечивающих защиту человека от воздействия такого неблагоприятного фактора окружающей среды как низкая температура, в частности к спальному мешку с расширенными функциональными возможностями, позволяющему совершать дополнительные действия по транспортировке и эвакуации человека к месту оказания ему медицинской помощи, может быть использована в отраслях экономики, изготавливающих спальные мешки транспортно-эвакуационные.The utility model relates to consumer goods that protect a person from the effects of such an unfavorable environmental factor as low temperature, in particular, to a sleeping bag with enhanced functionality, which allows performing additional actions for transporting and evacuating a person to the place of medical care, may be used in the sectors of the economy that produce transport and evacuation sleeping bags.
Известен спальный мешок, содержащий подстилку и покрывало, скрепленные между собой с образованием закладной полости, форма и размеры которой выполнены с возможностью размещения в ней одного человека (RU 59419 U1, опубликовано 27.12.2006).Known sleeping bag containing bedding and bedspread, fastened together to form a mortgage cavity, the shape and dimensions of which are made to accommodate one person (RU 59419 U1, published 27.12.2006).
Известен спальный мешок, содержащий подстилку и покрывало, скрепленные между собой с образованием закладной полости, форма и размеры которой выполнены с возможностью размещения в ней одного человека (RU 146941 U1, опубликовано 20.10.2014).A sleeping bag is known that contains a bedding and a bedspread, fastened together to form a mortgage cavity, the shape and dimensions of which are made to accommodate one person (RU 146941 U1, published 10/20/2014).
Известен также спальный мешок, содержащий продольные носилочные текстильные ленты с поперечными рукоятками, поперечные носилочные текстильные ленты с продольными рукоятками, подстилку с опорной поверхностью, внутренней поверхностью, расположенных напротив друг друга, покрывало с внешней поверхностью, нижней поверхностью, расположенных напротив друг друга, отверстием для лица человека, центральной продольной прорезью с узлом закрывания и открывания, правой боковой прорезью для правой руки человека с правым узлом закрывания и открывания, левой боковой прорезью для левой руки человека с левым узлом закрывания и открывания, подстилка и покрывало прикреплены друг к другу посредством швов, выполненных из швейных ниток, с образованием закладной полости, форма и размеры которой выполнены с возможностью обеспечения размещения в ней одного человека, подстилка и покрывало образованы внешней огнезащитной тканью, теплозащитным синтетическим наполнителем и внутренней тканью, теплозащитный синтетический наполнитель размещен между внешней огнезащитной тканью и внутренней тканью, которые размещены напротив друг друга (RU 91828 U1, опубликовано 10.03.2010). Данное техническое решение, как наиболее близкое по совокупности существенных признаков включая назначение, выбирается в качестве наиболее близкого аналога для заявляемой полезной модели.A sleeping bag is also known, containing longitudinal stretcher textile tapes with transverse handles, transverse stretcher textile tapes with longitudinal arms, a bedding with a supporting surface, an inner surface located opposite each other, a bedspread with an outer surface, a lower surface located opposite each other, a hole for a person's face, a central longitudinal slot with a closing and opening unit, a right side slot for a person's right hand with a right closing and opening unit, a left side slot for a person's left hand with a left closing and opening unit, the bedding and the cover are attached to each other by means of seams, made of sewing threads, with the formation of a mortgage cavity, the shape and dimensions of which are made to ensure the placement of one person in it, the bedding and the cover are formed by an external fire-retardant fabric, a heat-protective synthetic filler and an inner fabric, a heat-protective synthetic filler is placed between the outer fire-retardant fabric and the inner fabric , which are placed opposite each other (RU 91828 U1, published on 03/10/2010). This technical solution, as the closest in terms of essential features including purpose, is selected as the closest analogue for the claimed utility model.
Техническая проблема: известный спальный мешок не обладает требуемым удобством пользования. Это объясняется тем, что при захвате кистью руки человека за продольную рукоятку, образованную поперечной носилочной текстильной лентой, когда в закладочной полости спального мешка находится человек, края поперечной носилочной текстильной ленты изгибаются в сторону центральной ее области, что приводит к уменьшению площади силового контакта между участком кисти руки человека и поперечной носилочной текстильной лентой, из которой образована продольная рукоятка, а, следовательно, приводит к увеличению удельного давления на участки кисти руки человека, в месте контакта. Указанное обстоятельство является причиной, создающей неудобства пользования спальным мешком в период выполнения транспортно-эвакуационных мероприятий.Technical problem: the known sleeping bag does not have the required usability. This is explained by the fact that when a person’s hand grabs the longitudinal handle formed by the transverse stretcher textile tape, when there is a person in the filling cavity of the sleeping bag, the edges of the transverse stretcher textile tape bend towards its central region, which leads to a decrease in the area of force contact between the section of the human hand and a transverse stretcher textile tape, from which the longitudinal handle is formed, and, therefore, leads to an increase in specific pressure on the areas of the human hand, at the point of contact. This circumstance is the reason that creates the inconvenience of using a sleeping bag during the implementation of transport and evacuation measures.
Данная техническая проблема является существенной и требует своего разрешения путем создания нового спального мешка транспортно-эвакуационного (далее также спальный мешок), обеспечивающего улучшение удобства пользования за счет предотвращения изгибания краев участков поперечной носилочной текстильной ленты, из которой образованы продольные рукоятки, в сторону центральной области поперечной носилочной текстильной ленты, а, следовательно, обеспечения сохранения площади силового контакта между участком кисти руки человека с поперечной носилочной текстильной лентой, которая соответствует площади поперечной продольной рукоятки, когда края поперечной носилочной текстильной ленты не деформированы, что, в свою очередь, обеспечивает более равномерное распределение давления, как в пределах продольной рукоятки, так и между продольными рукоятками. Для разрешения технической проблемы надлежит внести существенные конструктивные изменения к конструкцию спального мешка, а также снабдить его дополнительными конструктивными элементами, найти место их размещения, сообщить их с другими конструктивными элементами спального мешка определенным образом. Привнесенные конструктивные элементы, в конструкцию спального мешка, а также новое их размещение относительно друг друга, должны находиться в причинно-следственной связи с техническим результатом.This technical problem is significant and needs to be resolved by creating a new transport and evacuation sleeping bag (hereinafter referred to as the sleeping bag), which improves ease of use by preventing the edges of the sections of the transverse stretcher textile tape from which the longitudinal handles are formed from bending towards the central region of the transverse stretcher textile tape, and, consequently, ensuring the preservation of the force contact area between the area of the human hand with the transverse stretcher textile tape, which corresponds to the area of the transverse longitudinal handle, when the edges of the transverse stretcher textile tape are not deformed, which, in turn, provides a more uniform distribution pressure, both within the longitudinal handle and between the longitudinal handles. To solve the technical problem, it is necessary to make significant structural changes to the design of the sleeping bag, as well as provide it with additional structural elements, find their location, communicate them with other structural elements of the sleeping bag in a certain way. The structural elements introduced into the design of the sleeping bag, as well as their new placement relative to each other, must be in a causal relationship with the technical result.
Задача, на решение которой направлена заявленная полезная модель: создание новой конструкции спального мешка, который лишен указанного выше недостатка, обеспечивает улучшение удобства пользования им за счет предотвращения изгибания краев участков поперечной носилочной текстильной ленты, образующих продольные рукоятки, в сторону центральной области поперечной носилочной текстильной ленты, а, следовательно, обеспечения сохранения площади силового контакта участка кисти руки человека с поперечной носилочной текстильной лентой, которая соответствует площади продольной рукоятки, когда края поперечной носилочной текстильной ленты не деформированы, что, в свою очередь, обеспечит более равномерное распределение давления, как в пределах каждой отдельной продольной рукоятки, так и между ними.The task to be solved by the claimed utility model is the creation of a new design of a sleeping bag, which is devoid of the above disadvantage, improves the usability of it by preventing the edges of the sections of the transverse stretcher textile tape that form the longitudinal handles from bending towards the central region of the transverse stretcher textile tape , and, consequently, ensuring the preservation of the force contact area of the human hand with the transverse stretcher textile tape, which corresponds to the area of the longitudinal handle, when the edges of the transverse stretcher textile tape are not deformed, which, in turn, will provide a more uniform distribution of pressure, both within each individual longitudinal handle, and between them.
Технический результат - улучшение удобства пользования спальным мешком за счет предотвращения изгибания краев участков поперечной носилочной текстильной ленты, образующих продольные рукоятки, в сторону центральной области поперечной носилочной текстильной ленты, а, следовательно, обеспечения сохранения площади силового контакта между участком кисти руки человека с поперечной носилочной текстильной лентой, которая соответствует площади продольной рукоятки, когда края поперечной носилочной текстильной ленты не деформированы.EFFECT: improving the convenience of using a sleeping bag by preventing the edges of sections of the transverse stretcher textile tape forming longitudinal arms from bending towards the central region of the transverse stretcher textile tape, and, consequently, ensuring the preservation of the force contact area between the section of the human hand with the transverse stretcher textile tape that corresponds to the area of the longitudinal handle, when the edges of the transverse stretcher textile tape are not deformed.
Технический результат представлен заявителем таким образом, чтобы обеспечить возможность понимания специалистом на основании уровня техники его смыслового содержания.The technical result is presented by the applicant in such a way as to enable the specialist to understand its semantic content based on the prior art.
Заявитель раскрыл задачу, на решение которой направлена заявленная полезная модель, с указанием обеспечиваемого им технического результата.The Applicant disclosed the problem the claimed utility model is intended to solve, indicating the technical result it provides.
Сущность заявленной полезной модели заключается в том, что в спальном мешке транспортно-эвакуационном, содержащем продольные носилочные текстильные ленты с поперечными рукоятками, поперечные носилочные текстильные ленты с продольными рукоятками, подстилку с опорной поверхностью, внутренней поверхностью, расположенные напротив друг друга, покрывало с внешней поверхностью, нижней поверхностью, расположенные напротив друг друга, отверстием для лица человека, центральной продольной прорезью с узлом закрывания и открывания, правой боковой прорезью для правой руки человека с правым узлом закрывания и открывания, левой боковой прорезью для левой руки человека с левым узлом закрывания и открывания, подстилка и покрывало прикреплены друг к другу посредством швов, выполненных из швейных ниток, с образованием закладной полости, форма и размеры которой выполнены с возможностью обеспечения размещения в ней одного человека, подстилка и покрывало образованы внешней огнезащитной тканью, теплозащитным синтетическим наполнителем и внутренней тканью, теплозащитный синтетический наполнитель размещен между внешней огнезащитной тканью и внутренней тканью, которые размещены напротив друг друга, согласно известному техническому решению, на каждой отдельной продольной рукоятке образован конструктивный элемент жесткости в виде трех участков поперечной носилочной текстильной ленты, входящей в состав каждой отдельной продольной рукоятки, уложенных друг на друга и скрепленных между собой посредством швов, выполненных из швейных ниток, таким образом, что каждый последующий участок поперечной носилочной текстильной ленты уложен на предыдущий участок поперечной носилочной текстильной ленты, при этом в местах пересечения продольных носилочных текстильных лент с поперечными носилочными текстильными лентами, последние размещены под продольными носилочными текстильными лентами и закреплены между собой посредством швов, выполненных из швейных ниток, причем участки продольных носилочных текстильных лент, не содержащие поперечные рукоятки, а также участки поперечных носилочных текстильных лент, не содержащие продольные рукоятки, сообщены с опорной поверхностью и закреплены к подстилке посредством швов, выполненных из швейных ниток.The essence of the claimed utility model lies in the fact that in a transport and evacuation sleeping bag containing longitudinal stretcher textile tapes with transverse handles, transverse stretcher textile tapes with longitudinal handles, a bedding with a supporting surface, an inner surface located opposite each other, a bedspread with an outer surface , bottom surface located opposite each other, a hole for a person’s face, a central longitudinal slot with a closing and opening unit, a right side slot for a person’s right hand with a right closing and opening unit, a left side slot for a person’s left hand with a left closing and opening unit , the bedding and the cover are attached to each other by means of seams made of sewing threads, with the formation of a mortgage cavity, the shape and dimensions of which are made to accommodate one person in it, the bedding and the cover are formed by an external fire-retardant fabric, a heat-protective synthetic filler and an internal fabric, a heat-resistant synthetic filler is placed between the outer fire-retardant fabric and the inner fabric, which are placed opposite each other, according to a well-known technical solution, a structural stiffening element is formed on each individual longitudinal handle in the form of three sections of a transverse stretcher textile tape, which is part of each individual longitudinal handle, laid on top of each other and fastened together by means of seams made of sewing threads, so that each subsequent section of the transverse stretcher textile tape is laid on the previous section of the transverse stretcher textile tape, while at the intersection of the longitudinal stretcher textile tapes with the transverse stretcher textile tapes, the latter are placed under the longitudinal stretching textile tapes and secured to each other by means of seams made of sewing threads, and the sections of the longitudinal stretching textile tapes that do not contain transverse handles, as well as sections of the transverse stretching textile tapes that do not contain longitudinal handles, are connected with the supporting surface and fixed to the bedding through seams made of sewing threads.
Сущность полезной модели как технического решения выражена заявителем в совокупности существенных признаков, необходимой и достаточной для достижения обеспечиваемого полезной моделью технического результата. Именно заявленная совокупность признаков полезной модели является существенной, которая необходима для реализации полезной моделью назначения и получения заявленного технического результата.The essence of the utility model as a technical solution is expressed by the applicant in the totality of essential features necessary and sufficient to achieve the technical result provided by the utility model. It is the declared set of features of the utility model that is essential, which is necessary for the utility model to realize its purpose and obtain the claimed technical result.
Сопоставительный анализ заявляемой полезной модели с наиболее близким аналогом показывает, что полезная модель имеет следующие общие признаки:A comparative analysis of the claimed utility model with the closest analogue shows that the utility model has the following common features:
продольные носилочные текстильные ленты с поперечными рукоятками;longitudinal stretcher textile belts with transverse handles;
поперечные носилочные текстильные ленты с продольными рукоятками;transverse stretcher textile belts with longitudinal handles;
подстилка с опорной поверхностью, внутренней поверхностью, расположенных напротив друг друга;litter with a supporting surface, an inner surface, located opposite each other;
покрывало с внешней поверхностью, нижней поверхностью, расположенных напротив друг друга, отверстием для лица человека, центральной продольной прорезью с узлом закрывания и открывания, правой боковой прорезью для правой руки человека с правым узлом закрывания и открывания, левой боковой прорезью для левой руки человека с левым узлом закрывания и открывания;bedspread with an outer surface, a lower surface located opposite each other, a hole for a person’s face, a central longitudinal slot with a closing and opening unit, a right side slot for a person’s right hand with a right closing and opening unit, a left side slot for a person’s left hand with a left closing and opening unit;
подстилка и покрывало прикреплены друг к другу посредством швов, выполненных из швейных ниток, с образованием закладной полости, форма и размеры которой выполнены с возможностью обеспечения размещения в ней одного человека;the bedding and the cover are attached to each other by means of seams made of sewing threads, with the formation of a mortgage cavity, the shape and dimensions of which are made to ensure the placement of one person in it;
подстилка и покрывало образованы внешней огнезащитной тканью, теплозащитным синтетическим наполнителем и внутренней тканью;bedding and cover are formed by an outer fire-retardant fabric, a heat-protective synthetic filler and an inner fabric;
теплозащитный синтетический наполнитель размещен между внешней огнезащитной тканью и внутренней тканью, которые размещены напротив друг друга.heat-protective synthetic filler is placed between the outer flame retardant fabric and the inner fabric, which are placed opposite each other.
Заявленная полезная модель отличается от наиболее близкого аналога новыми признаками:The claimed utility model differs from the closest analogue in new features:
на каждой отдельной продольной рукоятке образован конструктивный элемент жесткости в виде трех участков поперечной носилочной текстильной ленты, входящей в состав каждой отдельной продольной рукоятки, уложенных друг на друга и скрепленных между собой посредством швов, выполненных из швейных ниток, таким образом, что каждый последующий участок поперечной носилочной текстильной ленты уложен на предыдущий участок поперечной носилочной текстильной ленты;a structural stiffening element is formed on each individual longitudinal handle in the form of three sections of a transverse stretcher textile tape, which is part of each individual longitudinal handle, stacked on top of each other and fastened together by means of seams made of sewing threads, in such a way that each subsequent section of the transverse stretcher textile tape is laid on the previous section of the transverse stretcher textile tape;
в местах пересечения продольных носилочных текстильных лент с поперечными носилочными текстильными лентами, последние размещены под продольными носилочными текстильными лентами и закреплены между собой посредством швов, выполненных из швейных ниток;at the intersection of the longitudinal stretcher textile tapes with transverse stretcher textile tapes, the latter are placed under the longitudinal stretcher textile tapes and secured to each other by means of seams made of sewing threads;
участки продольных носилочных текстильных лент, не содержащие поперечные рукоятки, а также участки поперечных носилочных текстильных лент, не содержащие продольные рукоятки, сообщены с опорной поверхностью и закреплены к подстилке посредством швов, выполненных из швейных ниток.sections of longitudinal stretching textile tapes that do not contain transverse handles, as well as sections of transverse stretching textile tapes that do not contain longitudinal handles, are in communication with the supporting surface and are fixed to the litter by means of seams made of sewing threads.
На фиг. 1 - показан общий вид спального мешка;In FIG. 1 - shows a general view of the sleeping bag;

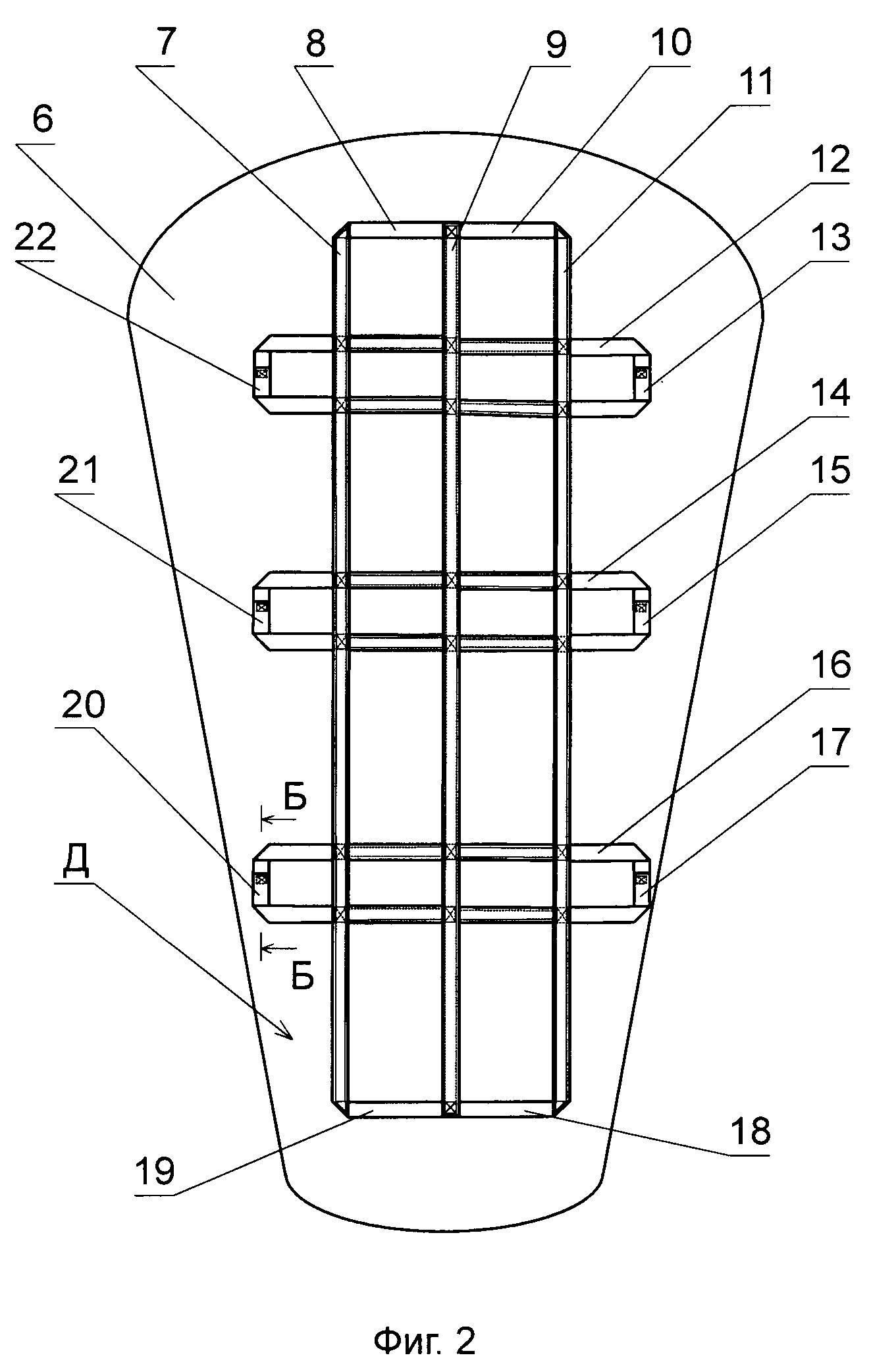

на фиг. 2 - вид сзади на спальный мешок; in fig. 2 - rear view of the sleeping bag;
на фиг. 3 - сечение Б-Б фиг. 2; in fig. 3 - section B-B of Fig. 2;
на фиг. 4 - вид E на фиг. 3.in fig. 4 is a view of E in FIG. 3.
На фиг. 1 буквой Г обозначена внешняя поверхность.In FIG. 1 the letter G denotes the outer surface.
На фиг. 2 буквой Д обозначена опорная поверхность.In FIG. 2, the letter D indicates the supporting surface.
Спальный мешок содержит следующие конструктивные элементы: покрывало 1 (см. фиг. 1), левый клапан 2, продольный клапан 3, правый клапан 4, отверстие для лица человека 5, подстилка 6 (см. фиг. 2), продольные носилочные тканые ленты 7, 9, 11, поперечные рукоятки 8, 10, 18, 19, поперечные носилочные тканые ленты 12, 14, 16, продольные рукоятки 13, 15, 17, 20, 21, 22 (см. фиг. 3, 4).The sleeping bag contains the following structural elements: a bedspread 1 (see Fig. 1), a
Заявитель, руководствуясь принципом эффективности составления описания заявляемой полезной модели, не совершает действий по присвоению своих конкретных названий отдельным элементам устройства, а разграничивает их друг от друга номерами позиций на фигурах 1, 2, 3, 4, например, продольные носилочные текстильные ленты 7, 9, 11, поперечные рукоятки 8, 10, 18, 19, поперечные носилочные текстильные ленты 12, 14, 16, продольные рукоятки 13, 15, 17, 20, 21, 22, что не может свидетельствовать и неясности конструктивного исполнения заявляемого устройства.The Applicant, guided by the principle of efficiency in compiling a description of the claimed utility model, does not take actions to assign its specific names to individual elements of the device, but delimits them from each other by position numbers in figures 1, 2, 3, 4, for example, longitudinal
На фиг. 1, 2, 3, 4 штрих-пунктирными линиями показаны швы, выполненные из швейных ниток.In FIG. 1, 2, 3, 4 dash-dotted lines show the seams made of sewing threads.
Покрывало 1 содержит внешнюю поверхность Г (см. фиг. 1), нижнюю поверхность (на фигуре условно не показана, по причине очевидности), расположенные напротив друг друга, отверстие для лица человека 5, центральную продольную прорезь с узлом закрывания и открывания, правую боковой прорезь для правой руки человека с правым узлом закрывания и открывания, левую боковую прорезь для левой руки человека с левым узлом закрывания и открывания.The
Узел закрывания и открывания центральной продольной прорези образован застежкой-«молнией», закрепленной к краям центральной продольной прорези и продольным клапаном 3, сообщенным с внешней поверхностью Г и закрепленным, посредством швов, выполненных из швейных ниток, к покрывалу 1, причем продольная прорезь и застежка-«молния» размещены под продольным клапаном 3, выполненным в виде пластины, образованной из ткани.The node for closing and opening the central longitudinal slot is formed by a zipper fixed to the edges of the central longitudinal slot and a
Правый узел закрывания и открывания правой боковой прорези для правой руки человека образован застежкой-«молнией», закрепленной к краям правой боковой прорези, и правым клапаном 4, сообщенным с внешней поверхностью Г и закрепленным, посредством швов, выполненных из швейных ниток, к покрывалу 1, причем правая боковая прорезь и застежка-«молния» размещены под правым клапаном 4, выполненным в виде пластины, образованной из ткани.The right node for closing and opening the right side slot for the right hand of a person is formed by a zipper attached to the edges of the right side slot, and the
Левый узел закрывания и открывания левой боковой прорези для левой руки человека образован застежкой-«молнией», закрепленной к краям левой боковой прорези, и левым клапаном 2, сообщенным с внешней поверхностью Г и закрепленным, посредством швов, выполненных из швейных ниток, к покрывалу 1, причем левая боковая прорезь и застежка-«молния» размещены под левым клапаном 2, выполненным в виде пластины, образованной из ткани.The left node for closing and opening the left side slot for the left hand of a person is formed by a zipper attached to the edges of the left side slot, and the
Форма и размеры отверстия для лица человека 5 выполнены с возможностью размещения в нем лица человека.The shape and dimensions of the hole for the person's
Подстилка 6 (см. фиг. 2) содержит опорную поверхность Д и внутреннюю поверхность (на фигуре условно не показана, по причине очевидности), расположенные напротив друг друга.The litter 6 (see Fig. 2) contains a support surface D and an inner surface (conventionally not shown in the figure, due to obviousness), located opposite each other.
Продольные носилочные текстильные ленты 7, 9, 11 (см. фиг. 2) сообщены с опорной поверхностью Д и закреплены к подстилке 6 посредством швов, выполненных из швейных ниток, таким образом, что продольная носилочная текстильная лента 9 размещена между продольными носилочными текстильными лентами 7 и 11 с образованием поперечных рукояток 8, 10, 18, 19, выполненных из продольных носилочных текстильных лент 7, 9, 11, как показано на фиг. 2. Продольная носилочная текстильная лента 7 отстоит от продольной носилочной текстильной ленты 9 на расстояние, равное длине поперечной рукоятки 8 и 19. Продольная носилочная текстильная лента 11 отстоит от продольной носилочной текстильной ленты 9 на расстояние, равное длине поперечной рукоятки 10 и 18. Ориентация продольных носилочных текстильных лент 7, 9, 11 совпадает с ориентацией человека, лежащего в закладной полости (условно позицией не обозначена по причине очевидности и имманентного характера признака) спального мешка.Longitudinal
Поперечные носилочные текстильные ленты 12, 14, 16 (см. фиг. 2) сообщены с опорной поверхностью Д и закреплены к подстилке 6 посредством швов, выполненных из швейных ниток. Поперечная носилочная текстильная лента 14 размещена в средней области спального мешка между поперечными носилочными текстильными лентами 12 и 16. Поперечная носилочная текстильная лента 12 размещена в верхней области спального мешка. Поперечная носилочная текстильная лента 16 размещена в нижней области спального мешка.The transverse
Поперечная носилочная текстильная лента 12 выполнена в виде одной детали замкнутого контура вытянутой формы с образованием продольных рукояток 13, 22, расположенных напротив друг друга. Продольная рукоятка 13 расположена напротив продольной носилочной текстильной ленты 11, как показано на фиг. 2. Продольная рукоятка 22 расположена напротив продольной носилочной текстильной ленты 7.The transverse
Поперечная носилочная текстильная лента 14 выполнена в виде одной детали замкнутого контура вытянутой формы с образованием продольных рукояток 15, 21, расположенных напротив друг друга. Продольная рукоятка 15 расположена напротив продольной носилочной текстильной ленты 11, как показано на фиг. 2. Продольная рукоятка 21 расположена напротив продольной носилочной текстильной ленты 7.The transverse
Поперечная носилочная текстильная лента 16 выполнена в виде одной детали замкнутого контура вытянутой формы с образованием продольных рукояток 17, 20, расположенных напротив друг друга. Продольная рукоятка 17 расположена напротив продольной носилочной текстильной ленты 11, как показано на фиг. 2. Продольная рукоятка 20 расположена напротив продольной носилочной текстильной ленты 7.The transverse
В местах пересечения поперечных носилочных текстильных лент 12, 14, 16 с продольными носилочными текстильными лентами 7, 9, 11 выполнены швы, образованные из швейных ниток, что обеспечивает получение конструктивного узла, способствующего равномерному распределению нагрузки при выполнении транспортно-эвакуационных действий. Особенность указанных мест пересечения заключается в том, что поперечные носилочные текстильные ленты 12, 14, 16 размещены под продольными носилочными текстильными лентами 7, 9, 11. Указанное обстоятельство носит существенный характер, т.к. упрощает процесс выполнения транспортно-эвакуационного действия методом волочения в виду того, что продольные носилочные текстильные ленты 7, 9, 11 выполняют функцию элементов скольжения. При выполнении транспортно-эвакуационного действия методом волочения используют, для одного направления движения, поперечные рукоятки 8, 10, а для другого направления - поперечные рукоятки 18, 19.At the intersections of the transverse
Подстилка 6 и покрывало 1 образованы внешней огнезащитной тканью, теплозащитным синтетическим наполнителем и внутренней тканью, теплозащитный синтетический наполнитель размещен между внешней огнезащитной тканью и внутренней тканью, которые размещены напротив друг друга.The
Внешняя огнезащитная ткань может быть любой, которая допустима к использованию для спальных мешков. Огнестойкие ткани в основном производятся двумя способами. Один из них - это изготовление тканей из обычных волокон, которые подвергают огнестойкой пропитке. Другой - использовать внутренние огнестойкие волокна для изготовления огнестойких тканей путем прядения. Обычные текстильные волокна и их ткани представляют собой легковоспламеняющиеся материалы. После нанесения антипирена на ткань обычные ткани превращаются в огнестойкие ткани.The outer flame retardant fabric can be any that is acceptable for use on sleeping bags. Flame retardant fabrics are mainly produced in two ways. One of them is the manufacture of fabrics from ordinary fibers, which are subjected to flame retardant impregnation. The other is to use internal flame retardant fibers to make flame retardant fabrics by spinning. Ordinary textile fibers and their fabrics are flammable materials. After the flame retardant is applied to the fabric, ordinary fabrics are transformed into flame retardant fabrics.
Само огнестойкое волокно имеет достаточную огнестойкость и стойкость к высоким температурам.The flame retardant fiber itself has sufficient fire resistance and high temperature resistance.
Внешняя огнезащитная ткань, для заявляемого спального мешка, образована, преимущественно, полиэфирной тканью с огнестойкой пропиткой различными видами известных антипиренов. Она также может быть образована из палаточной ткани, имеющей огнезащитную пропитку.The outer fire-retardant fabric for the inventive sleeping bag is formed mainly by polyester fabric with fire-resistant impregnation with various types of known flame retardants. It can also be formed from a tent fabric having a flame retardant impregnation.
Теплозащитный синтетический наполнитель может быть любого вида, например, состоящий из смеси лавсана и полипропилена, или выполнен из холлофайбера, включающего в себя акрил, вискозу, полиэфир.The heat-protective synthetic filler can be of any kind, for example, consisting of a mixture of lavsan and polypropylene, or made of holofiber, including acrylic, viscose, polyester.
Внутренняя ткань образована, например, из полиэстера.The inner fabric is formed, for example, from polyester.
На каждой отдельной продольной рукоятке 13, 22, 15, 21, 17, 20 образован конструктивный элемент жесткости в виде трех участков поперечных носилочных текстильных лент 12, 14, 16 соответственно, входящих в состав каждой указанной продольной рукоятки, уложенных друг на друга и скрепленных между собой посредством швов, выполненных из швейных ниток, таким образом, что каждый последующий участок поперечной носилочной текстильной ленты 12 уложен на предыдущий участок поперечной носилочной текстильной ленты 12, что каждый последующий участок поперечной носилочной текстильной ленты 14 уложен на предыдущий участок поперечной носилочной текстильной ленты 14, что каждый последующий участок поперечной носилочной текстильной ленты 16 уложен на предыдущий участок поперечной носилочной текстильной ленты 16, как показано на фиг. 3, 4, где показан пример продольной рукоятки 20.On each separate
В местах пересечения продольных носилочных текстильных лент 7, 9, 11 с поперечными носилочными текстильными лентами 12, 14, 16, последние размещены под продольными носилочными текстильными лентами 7, 9, 11 и закреплены между собой посредством швов, выполненных из швейных ниток (см. фиг. 2). Участки продольных носилочных текстильных лент 7, 9, 11, не содержащие поперечные рукоятки 8, 10, 18, 19, а также участки поперечных носилочных текстильных лент 12, 14, 16, не содержащие продольные рукоятки 13, 22, 15, 21, 17, 20 сообщены с опорной поверхностью Д и закреплены к подстилке 6 посредством швов, выполненных из швейных ниток.At the intersection of the longitudinal
Продольные носилочных текстильные ленты 7, 9, 11 и поперечные носилочные текстильные ленты 12, 14, 16 являются гибкими и образованы из синтетических материалов, например, полиэстера (полиэфир), полипропилена, полиамида (нейлон).The longitudinal
Пример осуществления полезной модели.An example of the implementation of the utility model.
Изготовили спальный мешок транспортно-эвакуационный, содержащий продольные носилочные текстильные ленты 7, 9, 11 (см. фиг. 2) с поперечными рукоятками 8, 10, 18, 19, поперечные носилочные текстильные ленты 12, 14, 16 с продольными рукоятками 13, 22, 15, 21, 17, 20, подстилку 6 с опорной поверхностью Б, внутренней поверхностью, расположенные напротив друг друга, покрывало 1 (см. фиг. 1) с внешней поверхностью Г, нижней поверхностью, расположенные напротив друг друга, отверстием для лица человека 5, центральной продольной прорезью с узлом закрывания и открывания, правой боковой прорезью для правой руки человека с правым узлом закрывания и открывания, левой боковой прорезью для левой руки человека с левым узлом закрывания и открывания. Подстилку 6 и покрывало 1 прикрепили друг к другу посредством швов, выполненных из швейных ниток, с образованием закладной полости, форма и размеры которой выполнили с возможностью обеспечения размещения в ней одного человека. Подстилку 6 и покрывало 1 образовали внешней огнезащитной тканью, теплозащитным синтетическим наполнителем и внутренней тканью, теплозащитный синтетический наполнитель разместили между внешней огнезащитной тканью и внутренней тканью, которые разместили напротив друг друга. На каждой отдельной продольной рукоятке 13, 22, 15, 21, 17, 20 (см. фиг. 3, 4) образовали по одному конструктивному элементу жесткости в виде трех участков поперечной носилочной текстильной ленты 12, в виде трех участков поперечной носилочной текстильной ленты 14, в виде трех участков поперечной носилочной текстильной ленты 16, уложили их друг на друга и скрепили между собой посредством швов, выполненных из швейных ниток, таким образом, что каждый последующий участок поперечной носилочной текстильной ленты 12 уложен на предыдущий участок поперечной носилочной текстильной ленты 12, что каждый последующий участок поперечной носилочной текстильной ленты 14 уложен на предыдущий участок поперечной носилочной текстильной ленты 14, что каждый последующий участок поперечной носилочной текстильной ленты 16 уложен на предыдущий участок поперечной носилочной текстильной ленты 16. В местах пересечения продольных носилочных текстильных лент 7, 9, 11 с поперечными носилочными текстильными лентами 12, 14, 16, последние разместили под продольными носилочными текстильными лентами 7, 9, 11 и закрепили их между собой посредством швов, выполненных из швейных ниток. Участки продольных носилочных текстильных лент 7, 9, 11, не содержащие поперечные рукоятки 8, 10, 18, 19, а также участки поперечных носилочных текстильных лент 12, 14, 16, не содержащие продольные рукоятки 13, 22, 15, 21, 17, 20, сообщили с опорной поверхностью Д и закрепили к подстилке 6 посредством швов, выполненных из швейных ниток. Продольные носилочные текстильные ленты 7, 9, 11 и поперечные носилочные текстильные ленты 12, 14, 16 выполнили шириной 40 мм., толщиной 1,5 мм. из полиэстера. Подстилку 6 и покрывало 1 образовали из трех слоев каждый, как указано выше по тексту описания.A transport-evacuation sleeping bag was made, containing longitudinal
Провели испытания изготовленного спального мешка. Разместили человека в закладной полости спального мешка со следующими параметрами человека: вес 95 кг., высота 185 см. Приняли участие, в совершении транспортно-эвакуационных действий, шесть человек (далее спасатели), причем три спасателя разместились с одной стороны спального мешка, а три других спасателя - с другой его стороны, причем каждый из спасателей пользовался одной из продольных рукояток 13, 15, 17, 22, 21, 20. Спасатели осуществили успешную эвакуацию человека, причем каждый из спасателей отметил комфортное и удобное пользования спальным мешком за счет предотвращения изгибания краев участков поперечной носилочной текстильной ленты 12, 14, 16, образующих продольные рукоятки 13, 15, 17, 22, 21, 20, в сторону центральной области поперечной носилочной текстильной ленты 12, 14, 16, а, следовательно, было обеспечено сохранение площади силового контакта между участком кисти руки человека с поперечной носилочной текстильной лентой 12, 14, 16, которая соответствует площади продольной рукоятки 13, 15, 17, 22, 21, 20, когда края поперечной носилочной текстильной ленты 12, 14, 16 не деформированы.We tested the manufactured sleeping bag. A person was placed in the embedded cavity of a sleeping bag with the following parameters of a person: weight 95 kg, height 185 cm. other rescuers - on the other side, and each of the rescuers used one of the
Заявленная полезная модель является техническим решением, относящимся к устройству, т.к. формула полезной модели содержит совокупность относящихся к устройству существенных признаков, достаточную для решения указанной заявителем технической проблемы и достижения технического результата, обеспечиваемого полезной моделью.The claimed utility model is a technical solution related to the device, since the formula of the utility model contains a set of essential features related to the device, sufficient to solve the technical problem indicated by the applicant and achieve the technical result provided by the utility model.
Из приведенного перечня признаков заявляемой полезной модели и решения поставленной задачи наглядно видно, что решение представляет собой новую совокупность существенных признаков, как сочетание известных и новых признаков, обеспечивающих получение нового технического результата, неизвестного на дату подачи настоящей заявки.From the above list of features of the claimed utility model and the solution of the problem posed, it is clearly seen that the solution is a new set of essential features, as a combination of known and new features that provide a new technical result, unknown at the date of filing this application.
Заявляемая полезная модель обеспечивает решение поставленной задачи и получение нового технического результата, который действительно может быть получен при его использовании. Между совокупностью существенных признаков заявляемой полезной модели и достигаемым техническим результатом существует прямая причинно-следственная связь, т.к. каждый из признаков независимого пункта формулы полезной модели необходим, а вместе достаточны для обеспечения получения нового технического результата. Каждый существенный признак полезной модели, нашедший свое выражение в независимом пункте формулы полезной модели, влияет на достижение указанного выше технического результата.The claimed utility model provides a solution to the problem and obtaining a new technical result, which can actually be obtained by using it. There is a direct causal relationship between the set of essential features of the claimed utility model and the achieved technical result, since each of the features of an independent claim of the utility model is necessary, and together they are sufficient to ensure a new technical result. Each essential feature of the utility model, which is expressed in an independent claim of the utility model, affects the achievement of the above technical result.
Каждый признак полезной модели в отдельности является существенным, а их совокупность образует совокупность существенных признаков полезной модели, оказывающих влияние на достижение технического результата. Признаки полезной модели, характеризующие взаимное размещение отдельных элементов устройства относительно друг друга, также являются существенными, т.к. оказывают свое влияние на достижение технического результата и решение поставленной задачи.Each feature of the utility model individually is essential, and their combination forms a set of essential features of the utility model that affect the achievement of the technical result. The features of the utility model, which characterize the mutual placement of individual elements of the device relative to each other, are also significant, because have an impact on the achievement of the technical result and the solution of the problem.
Заявляемая полезная модель является промышленно применимой, т.к. может быть использована в промышленности, сельском хозяйстве, здравоохранении и других отраслях экономики или в социальной сфере, где используются спальные мешки. Заявляемая полезная модель может быть воспроизведена в том виде, как она охарактеризована в независимом пункте формулы полезной модели с использованием известных и доступных материалов, технологий, технологического оборудования и имеющихся навыков работников. В случае осуществления полезной модели действительно возможна реализация указанного выше назначения и получение заявленного технического результата. Для изготовления мешка используют известные материалы, технологические процессы и оборудование.The claimed utility model is industrially applicable, because can be used in industry, agriculture, healthcare and other sectors of the economy or in the social sector where sleeping bags are used. The claimed utility model can be reproduced in the form as it is described in an independent claim of the utility model using known and available materials, technologies, technological equipment and existing skills of workers. In the case of the implementation of the utility model, it is indeed possible to implement the above purpose and obtain the claimed technical result. For the manufacture of the bag using known materials, processes and equipment.
Заявляемая полезная модель является новой, т.к. она не известна из уровня техники. Не известна из уровня техники совокупность существенных признаков заявляемой полезной модели и их влияние на получение заявляемого технического результата.The claimed utility model is new, because it is not known from the prior art. It is not known from the prior art a set of essential features of the claimed utility model and their impact on obtaining the claimed technical result.
Существенные признаки полезной модели носят технический характер, идентифицируемы и охарактеризованы в терминах, которые известны в технике.The essential features of a utility model are of a technical nature, identifiable and characterized in terms that are known in the art.
Совокупность существенных признаков заявляемой полезной модели, необходима и достаточна для получения заявляемого технического результата. Заявляемая совокупность признаков полезной модели обеспечивает получение неожиданного, необычного сверхсуммарного технического результата, который превосходит технический результат, получаемый от каждого существенного признака в отдельности, применительно к объектам указанного назначения.The set of essential features of the claimed utility model is necessary and sufficient to obtain the claimed technical result. The claimed set of features of the utility model provides an unexpected, unusual super-total technical result, which exceeds the technical result obtained from each essential feature separately, in relation to the objects of the specified purpose.
Заявленная полезная модель соответствует условиям патентоспособности, предусмотренным абзацем первым пункта 1 статьи 1351 Гражданского кодекса Российской Федерации (далее - Кодекс): является техническим решением, относящимся к устройству, достигается указанный технический результат, существует причинно-следственная связь между признаками заявленной полезной модели и указанным техническим результатом, описание полезной модели содержит обоснование достижения технического результата, обеспечиваемого полезной моделью, полезная модель не противоречит известным законам природы и знаниям современной науки о них.The claimed utility model complies with the patentability conditions provided for in paragraph one of
Заявитель выполнил требования к документах заявки, предусмотренные подпунктами 1-4 пункта 2 статьи 1376 Кодекса. Описание полезной модели раскрывает ее с полнотой, достаточной для осуществления полезной модели специалистом в данной области техники. Содержатся в документах заявки сведения о назначении полезной модели, о техническом результате, обеспечиваемом полезной моделью, раскрыта совокупность существенных признаков, необходимых для достижения указанного заявителем технического результата. Заявителем соблюдены установленные требования к документам заявки, применяемые при раскрытии сущности полезной модели и раскрытии сведений о возможности осуществления полезной модели.The applicant complied with the requirements for the application documents provided for by subparagraphs 1-4 of
Заявителем соблюдены требования, установленные подпунктом 3 пункта 2 статьи 1376 Кодекса к содержанию формулы полезной модели.The applicant complied with the requirements established by
Таким образом, заявленная полезная модель является устройством, соответствует требуемым условиям патентоспособности полезной модели (новизна, промышленная применимость), описание полезной модели раскрывает ее сущность с полнотой, достаточной для осуществления полезной модели специалистом в данной области техники, полезная модель обеспечивает получение заявленного технического результата, решение поставленной задачи.Thus, the claimed utility model is a device that meets the required conditions for the patentability of the utility model (novelty, industrial applicability), the description of the utility model discloses its essence with completeness sufficient for the implementation of the utility model by a specialist in this field of technology, the utility model provides the claimed technical result, solution of the task.
Claims (1)
