Abstract
Полезная модель относится к устройствам для очистки сточных вод, в том числе вод, принимаемых в централизованные системы водоотведения, выпускаемых на рельеф или в водные объекты. Устройство содержит корпус, разделенный перегородками на сообщающие секции, имеющий входной и выходной патрубки, распределитель потока сточных вод, наклонные пластины, установленные параллельно друг другу, и фильтр с адсорбирующим материалом. Секция, в которой находится входной патрубок, является приемной секцией. В приемной секции расположен распределить потока жидкости, установленный на входном патрубке и выполненный в виде соединенных друг с другом трех листов, расположенных под углом друг к другу. Секция, в которой находится выходной патрубок, является выходной секцией. В выходной секции расположен фильтр с адсорбирующим материалом. Наклонные пластины расположены в секции между приемной и выходной секциями. Устройство дополнительно снабжено губчатым фильтром. В листе распределителя, соединенном со входным патрубком, выполнена прорезь. Технический результат: повышение эффективности очистки сточных вод. 16 з.п. ф-лы, 3 ил. The utility model relates to devices for wastewater treatment, including water taken into centralized wastewater systems, discharged onto the terrain or into water bodies. The device comprises a housing divided by partitions into communicating sections, having inlet and outlet nozzles, a wastewater flow distributor, inclined plates installed parallel to each other, and a filter with adsorbing material. The section containing the inlet is the receiving section. In the receiving section, there is a liquid flow distribution installed on the inlet pipe and made in the form of three sheets connected to each other, located at an angle to each other. The section in which the outlet is located is the outlet section. In the outlet section there is a filter with adsorbing material. The inclined plates are located in the section between the inlet and outlet sections. The device is additionally equipped with a sponge filter. A slot is made in the distributor sheet connected to the inlet pipe. EFFECT: increased efficiency of wastewater treatment. 16 w.p. f-ly, 3 ill.
Description
Полезная модель относится к устройствам для очистки сточных вод, в том числе вод, принимаемых в централизованные системы водоотведения, выпускаемых на рельеф или в водные объекты. Например, для очистки дождевых (ливневых) и талых вод, инфильтрационных, поливомоечных, дренажных вод, загрязненных нефтепродуктами. Полезная модель может быть использована преимущественно для очистки сточных вод с селитебных территорий, промышленных предприятий, автостоянок, автозаправочных станций, для очистки сточных вод с автомобильных дорог, мостовых переходов.The utility model relates to devices for wastewater treatment, including water taken into centralized wastewater systems, discharged onto the terrain or into water bodies. For example, for the treatment of rain (storm water) and melt water, infiltration, watering, drainage water contaminated with oil products. The utility model can be used mainly for wastewater treatment from residential areas, industrial enterprises, parking lots, gas stations, for wastewater treatment from highways, bridge crossings.
Известно устройство для очистки сточных вод (Ливневые очистные сооружения ВЕКСА, цена. Очистка ливневых сточных вод (https://www.veksa.ru/), содержащая корпус, разделенный перегородками на сообщающиеся секции, в котором установлены входной и выпускной патрубки, ряд наклонных пластин, и фильтр с адсорбирующим наполнителем. В известном устройстве происходит последовательная очистка сточных вод от крупнодисперсных взвешенных частиц в первой секции корпуса, очистка от мелкодисперсных взвешенных частиц во второй секции и доочистка сточных вод от нефтепродуктов в третьей секции - в фильтре с адсорбирующим наполнителем.A device for wastewater treatment is known (Storm water treatment facilities VEKSA, price. Storm water treatment (https://www.veksa.ru/), containing a body divided by partitions into communicating sections, in which inlet and outlet pipes are installed, a number of inclined In the known device, there is a sequential purification of wastewater from coarse suspended particles in the first section of the body, purification from fine suspended particles in the second section and post-treatment of wastewater from oil products in the third section - in a filter with an adsorbent filler.
Недостатком такого устройства является отсутствие на входном патрубке приспособления для снижения скорости потока и распределения поступающего стока в объеме первой секции, что приводит к постоянному взмучиванию осадка со дна корпуса и снижает эффективность осаждения крупнодисперсных взвешенных частиц.The disadvantage of this device is the absence of a device on the inlet pipe to reduce the flow rate and distribute the incoming runoff in the volume of the first section, which leads to constant agitation of the sediment from the bottom of the housing and reduces the efficiency of settling coarse suspended particles.
Устройство для очистки сточных вод, известное из патента на полезную модель №115776, опубликованного 10.05.2012 года, содержит корпус, разделенный перегородками на сообщающиеся секции, имеющий входной и выпускной патрубки, и снабженный распределителем потока сточных вод, установленным на входном патрубке, через который сточные воды поступают в корпус, что позволяет снизить скорость поступающего потока сточных вод и улучшить осаждение крупнодисперсных частиц на первом этапе очистки сточных вод, иными словами, стоков. Далее сточные воды поступают на ряд наклонных пластин, где происходит осаждение тонкодисперсных взвешенных частиц и коалесценция нефтепродуктов, содержащихся в сточных водах, в результате чего тонкодисперсные взвешенные частицы оседают на дно корпуса, а капли нефтепродуктов поднимаются вверх и образуют масляную пленку на водной поверхности в секции. Затем сточные воды поступают на доочистку в фильтр с адсорбирующим материалом.The wastewater treatment device, known from utility model patent No. 115776, published on May 10, 2012, contains a housing divided by partitions into communicating sections, having inlet and outlet pipes, and equipped with a wastewater flow distributor installed on the inlet pipe, through which wastewater enters the housing, which allows to reduce the speed of the incoming wastewater flow and improve the settling of coarse particles in the first stage of wastewater treatment, in other words, effluents. Further, wastewater enters a series of inclined plates, where fine suspended particles settle and coalescence of oil products contained in wastewater, as a result of which fine suspended particles settle to the bottom of the vessel, and oil product drops rise up and form an oil film on the water surface in the section. Then the wastewater enters the filter with adsorbent material for post-treatment.
В данном устройстве нефтепродукты, сконцентрированные на поверхности очищаемого стока, удаляются из корпуса с помощью периодически включаемых малогабаритных погружных насосов. В результате, в устройстве не происходит постоянного сбора нефтепродуктов с поверхности очищаемой жидкости, что снижает эффективность ее очистки. Кроме того, в этом устройстве распределитель потока сточных вод имеет большие габариты, за счет чего увеличиваются габариты первой секции устройства и усложняется его обслуживание.In this device, oil products concentrated on the surface of the treated runoff are removed from the housing using periodically switched on small-sized submersible pumps. As a result, the device does not constantly collect oil products from the surface of the liquid being cleaned, which reduces the efficiency of its cleaning. In addition, in this device, the wastewater flow distributor is large, thereby increasing the dimensions of the first section of the device and complicating its maintenance.
Задача, решаемая предложенной полезной моделью, заключается в создании устройства для очистки сточных вод, иными словами, стоков, повышенной эффективности.The problem solved by the proposed utility model is to create a device for treating wastewater, in other words, wastewater, with increased efficiency.
Технический результат, достигаемый в результате использования полезной модели, заключается в повышении эффективности очистки сточных вод.The technical result achieved as a result of using the utility model is to increase the efficiency of wastewater treatment.
Технический результат достигается за счет того, что устройство для очистки сточных вод, содержащее корпус, разделенный перегородками на сообщающие секции, имеющий входной и выходной патрубки, распределитель потока сточных вод, наклонные пластины, установленные параллельно друг другу, и фильтр с адсорбирующим материалом, причем секция, в которой находится входной патрубок, является приемной секцией, и в ней расположен распределить потока жидкости, установленный на входном патрубке, секция, в которой находится выходной патрубок является выходной секцией, и в ней расположен фильтр с адсорбирующим материалом, а наклонные пластины расположены в секции между приемной и выходной секциями, дополнительно снабжено губчатым фильтром.The technical result is achieved due to the fact that a wastewater treatment device containing a body divided by partitions into communicating sections, having inlet and outlet pipes, a wastewater flow distributor, inclined plates installed parallel to each other, and a filter with adsorbing material, moreover, the section , in which the inlet pipe is located, is the receiving section, and it is located to distribute the liquid flow installed on the inlet pipe, the section in which the outlet pipe is located is the outlet section, and the filter with adsorbing material is located in it, and the inclined plates are located in the section between the inlet and outlet sections, additionally equipped with a sponge filter.
Корпус устройства может быть изготовлен из различных материалов: металла, бетона, полимерных материалов.The body of the device can be made of various materials: metal, concrete, polymeric materials.
В одном из частных случаев выполнения устройства его корпус может быть изготовлен из полиэтилена.In one of the special cases of the device, its body can be made of polyethylene.
В другом частном случае выполнения устройства корпус может быть изготовлен из стекловолокна.In another particular embodiment of the device, the body can be made of fiberglass.
В частных случаях выполнения корпус устройства может быть изготовлен из полимерных материалов, обладающих достаточной кольцевой жесткостью для того, чтобы выдерживать давление сточных вод изнутри корпуса и давление окружающих пород при подземном расположении корпуса заявленного устройства, например, из полиэтилена или из стекловолокна. Указанные материалы обладают высокой несущей способностью, высокой коррозионной стойкостью, стойкостью к гидроабразивному износу, стойкостью к гидрокарбонатным отложениям, высокой ударной вязкостью, высокой ремонтопригодностью, длительным сроком эксплуатации, а также являются диэлектриками. Указанные свойства обеспечивают длительную эксплуатацию корпуса и направлены на повышение эффективности очистки жидкости, поступающей в корпус.In particular cases, the body of the device can be made of polymeric materials with sufficient annular rigidity to withstand the pressure of sewage from inside the body and the pressure of surrounding rocks when the body of the claimed device is located underground, for example, from polyethylene or fiberglass. These materials have a high bearing capacity, high corrosion resistance, resistance to hydroabrasive wear, resistance to hydrocarbon deposits, high impact strength, high maintainability, long service life, and are also dielectrics. These properties ensure long-term operation of the housing and are aimed at increasing the efficiency of cleaning the liquid entering the housing.
Использование полиэтилена является предпочтительным, поскольку этот материал имеет лучшие жесткостные характеристики, лучше сопротивляется воздействию статических, динамических и температурных нагрузок. Лучшие жесткостные характеристики обеспечивают больший срок службы устройства для очистки сточных вод без разрушения, что повышает эффективность очистки.The use of polyethylene is preferable because this material has better rigidity characteristics, better resists static, dynamic and thermal loads. Better stiffness characteristics provide a longer service life of the wastewater treatment device without destruction, which increases the efficiency of treatment.
В заявленном устройстве распределитель потока жидкости может быть выполнен в виде соединенных друг с другом трех или более листов, расположенных под углом друг к другу. Листы распределителя потока жидкости могут быть расположены под одинаковыми углами друг к другу или под разными углами друг к другу. В одном из листов, соединенным со входным патрубком, выполнена прорезь, ширина которой равна диаметру входного патрубка, а высота больше или равна диаметру входного патрубка. Такая конструкция обеспечивает жесткое неразъемное соединение листа с входным патрубком, исключает их взаимное перемещение в процессе работы устройства и исключает вероятное засорение входного патрубка крупными частицами загрязнений, наличие которых возможно в неочищенных сточных водах. В результате, поток сточных вод, поступающий в устройство для очистки, распределяется постоянно, в заданном направлении, что улучшает условия для осаждения взвешенных частиц и повышает эффективность очистки. Прорезь выполнена в месте соединения листа и входного патрубка. Листы распределителя потока жидкости могут быть выполнены из полимерного материала или из металла.In the claimed device, the liquid flow distributor can be made in the form of three or more sheets connected to each other, located at an angle to each other. The fluid flow distributor sheets may be arranged at equal angles to each other or at different angles to each other. In one of the sheets connected to the inlet pipe, a slot is made, the width of which is equal to the diameter of the inlet pipe, and the height is greater than or equal to the diameter of the inlet pipe. This design provides a rigid one-piece connection of the sheet with the inlet pipe, excludes their mutual movement during the operation of the device and eliminates the possible clogging of the inlet pipe with large particles of contaminants, the presence of which is possible in untreated wastewater. As a result, the flow of waste water entering the treatment device is distributed constantly, in a given direction, which improves the conditions for settling suspended particles and increases the cleaning efficiency. The slot is made at the junction of the sheet and the inlet pipe. Sheets of the liquid flow distributor can be made of polymeric material or metal.
В стенке входного патрубка может быть выполнено отверстие.A hole can be made in the wall of the inlet pipe.
Возможно выполнение фильтра с адсорбирующим материалом в виде фильтр-патрона.It is possible to perform the filter with adsorbing material in the form of a filter cartridge.
Перегородка между приемной секцией и секцией, в которой расположены наклонные пластины, может быть расположена параллельно наклонным пластинам.The partition between the receiving section and the section in which the inclined plates are located may be arranged parallel to the inclined plates.
Возможно выполнение наклонных пластин из полимерного материала, в том числе из полиэтилена.It is possible to make inclined plates from polymeric material, including polyethylene.
Верхняя и нижняя поверхности наклонных пластин могут быть выполнены из различных материалов: олеофильных и/или олеофобных.The upper and lower surfaces of the inclined plates can be made of different materials: oleophilic and/or oleophobic.
В одном из частных случаев выполнения устройства наклонные пластины могут быть гладкими.In one of the special cases of the device, the inclined plates can be smooth.
В другом частном случае выполнения устройства наклонные пластины могут быть выполнены гофрированнымиIn another particular case of the device, the inclined plates can be made corrugated
Губчатый фильтр может быть расположен над наклонными пластинами.The sponge filter can be positioned above the inclined plates.
В другом случае выполнения губчатый фильтр расположен выше и рядом с наклонными пластинами.In another embodiment, the sponge filter is located above and next to the inclined plates.
Губчатый фильтр может быть выполнен из пористого полимерного материала, проницаемого во всех направлениях с открытой пористой структурой, имеющего общую пористость не ниже 50% с размером элементарных пор 10-200 мкм, например из эластичного пенополиуретана.The sponge filter can be made of a porous polymeric material permeable in all directions with an open porous structure, having a total porosity of at least 50% with an elementary pore size of 10-200 μm, for example, from flexible polyurethane foam.
Фильтр-патрон может быть заполнен керамзитом, угольным сорбентом, активированным глиноземом или иным адсорбирующим материалом, или комбинацией указанных материалов.The filter cartridge can be filled with expanded clay, carbon sorbent, activated alumina or other absorbent material, or a combination of these materials.
Устройство может быть снабжено технологическими колодцами.The device can be equipped with technological wells.
Число технологических колодцев может соответствовать числу секций.The number of technological wells may correspond to the number of sections.

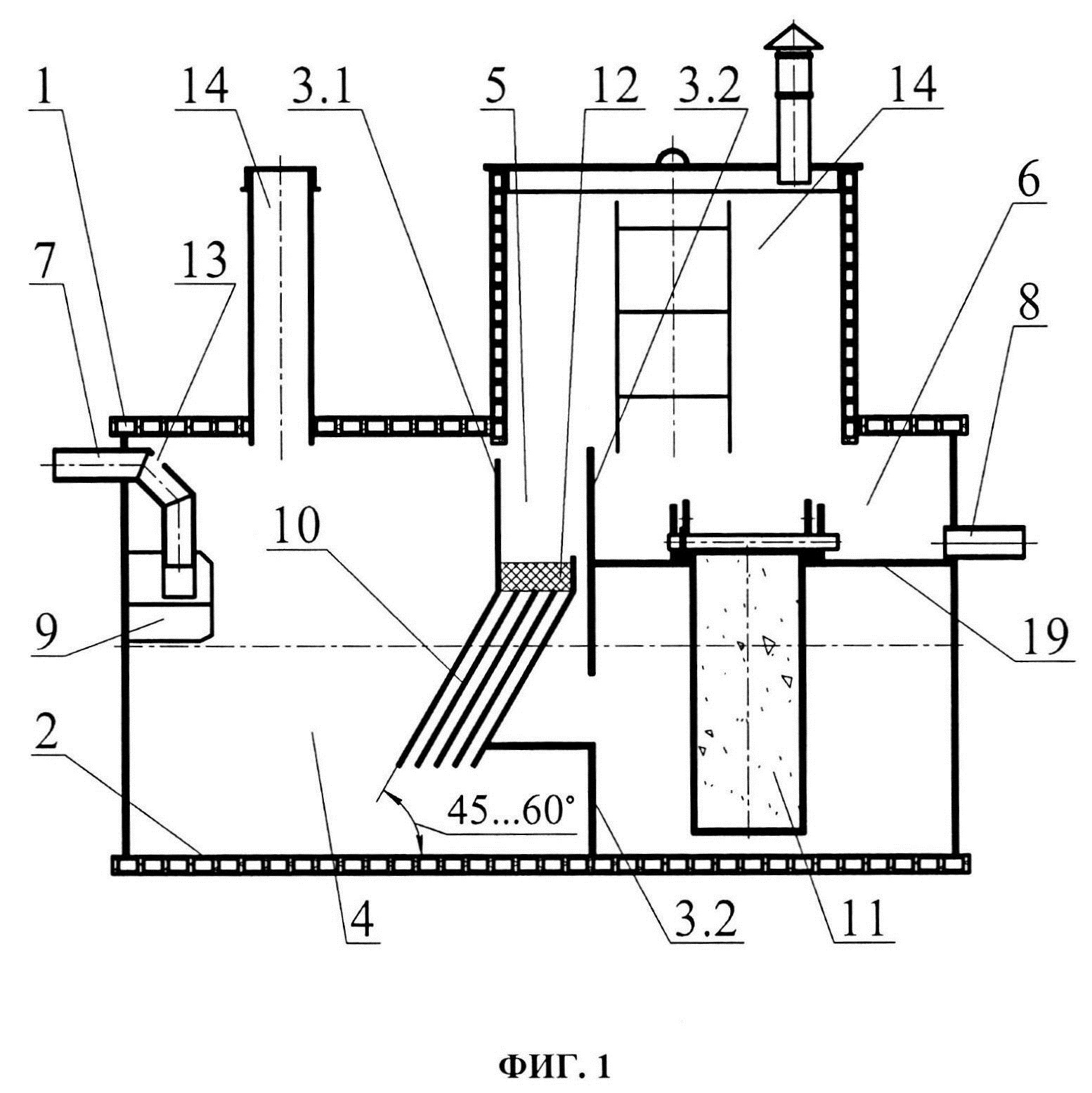

На фиг. 1 схематично показана конструкция заявленного устройства в общем случае выполнения.In FIG. 1 schematically shows the construction of the claimed device in the general case of execution.
Заявленное устройство содержит корпус 1, имеющий дно 2. В корпусе 1 установлены перегородки 3.1 и 3.2, которые делят пространство корпуса на секции: 4 - приемная секция, 5 - средняя секция, 6 - выходная секция. Корпус имеет входной патрубок 7 и выходной патрубок 8. На входном патрубке 7 установлен распределитель потока 9, расположенный в приемной секции 4. В средней секции 5 расположен ряд наклонных пластин 10, установленных под острым углом (на фиг. 1 это 45°-60°) ко дну 2 корпуса 1, над которыми расположен губчатый фильтр 12. Позицией 13 показано дополнительное отверстие во входящем патрубке 7. В выходной секции 6 расположен фильтр 11, заполненный адсорбирующим материалом. 14 - технологические колодцы для обслуживания и контроля. 19 - опора для установки фильтра 11.The claimed device includes a
На фиг. 2 показан частный случай выполнения распределителя потока 9, состоящего из трех листов 15а, 15b и 15с, соединенных под углом друг к другу. В одном из листов 15а, соединенном с входным патрубком 7, выполнена, как показано на фиг. 2, прорезь 16.In FIG. 2 shows a particular embodiment of a
На фиг. 3 показан частный случай выполнения заявленного устройства, в котором выполнена система перелива сточных вод при аварийном режиме работы устройства, состоящая из канала 17, который на фиг. 3 показан вертикальным, и трубы 18, которая на фиг. 3 расположена вертикально.In FIG. 3 shows a special case of the claimed device, in which a wastewater overflow system is made in the emergency operation of the device, consisting of a
Заявленное устройство работает следующим образом.The claimed device works as follows.
Сточные воды, загрязненные взвешенными частицами и нефтепродуктами, поступают через входной патрубок 7 в приемную секцию 4 корпуса 1 заявленного устройства, как правило, имеющего форму цилиндра, как наиболее устойчивую к воздействию внешнего и внутреннего давления на корпус. Однако, корпус может иметь иную форму, например, форму параллелепипеда или куба. В секции 4 происходит осаждение крупных (иными словами, крупнодисперсных) взвешенных частиц из поступивших сточных вод под действием гравитации.Wastewater contaminated with suspended particles and oil products enters through the
На выходе патрубка 7 установлен распределитель потока 9, исключающий взмучивание осадка со дна 2 корпуса 1 потоком поступающих сточных вод, обеспечивающий равномерное распределение потока поступающих сточных вод в объеме секции 4 и снижение скорости потока сточных вод для лучшего осаждения взвешенных частиц. Для распределения потока и гашения его скорости может быть использовано известное устройство для распределения потока, например, коническая насадка на патрубок. Но использование специально разработанного устройства, показанного на фиг. 2 повышает эффективность очистки сточных вод. Распределитель потока 9, выполненный как показано на фиг. 2, и состоит из трех листов: 15а, 15b, 15с из полимерного материала или из металла, установленных под углом друг к другу. Угол может составлять 120 градусов для равномерного распределения потока или иную величину. В одном из листов 15а, примыкающем к выходному отверстию патрубка 7 выполнена прорезь 16. Ширина этой прорези равна диаметру входного патрубка, а высота больше или равна диаметру входного патрубка, что необходимо для того, чтобы крупные (иными словами, крупнодисперсные) твердые частицы, находящиеся в сточных водах не перекрывали путь движения сточных вод. В распределителе потока 9 скорость потока сточных вод снижается за счет изменения направления его движения и распределения его в объеме приемной секции 4 посредством использования в конструкции наклонных листов. Распределитель потока 9 также предотвращает взмучивание донного осадка - наклонные листы препятствуют движению стока в донную часть камеры. Все это направлено на повышение эффективности очистки сточных вод.At the outlet of the
На выходе из распределителя потока 9 сточные воды снижают скорость, а находящиеся в них крупные взвешенные частицы оседают на дно 2 корпуса 1.At the outlet of the
В частном случае выполнения заявленного устройства во входном патрубке 7 выполнено отверстие 13 для выпуска воздуха, обеспечивающее выход воздуха из входного патрубка и минимизацию бурления стока на выходе из патрубка. Такое выполнение патрубка 7 способствует успокоению потока сточных вод и улучшает осаждение взвешенных частиц.In a particular case of execution of the claimed device in the
В секции 4 происходит снижение скорости потока сточных вод относительно скорости во входном патрубке 7, задержание плавающего мусора и осаждение крупных взвешенных частиц.In
По ходу движения сточных вод от входного патрубка 7 к выходному патрубку 8 расположена перегородка 3.1, отделяющая секцию 4 заявленного устройства от секции 5, в которой расположен ряд наклонных пластин 10, установленных, как показано на фиг. 1. под острым углом ко дну 2 корпуса 1, где происходит очистка от тонких (иными словами, тонкодисперсных) взвешенных частиц и нефтепродуктов. Ряд наклонных пластин 10 образуют тонкослойный блок, где происходит разделение потока сточных вод на тонкие слои за счет внедрения в поток наклонных пластин, установленных параллельно друг другу и под острым углом ко дну. В тонком слое интенсифицируется процесс осаждения тонкодисперсных взвешенных частиц за счет сокращения высоты и времени осаждения и минимизации вымывания частиц. Тонкодисперсные частицы оседают на наклонные пластины 10 и сползают по ним на дно 2 секции 4 корпуса 1 под действием собственного веса. При этом, частицы нефтепродуктов, поднимаясь с потоком вверх, притягиваются к обратной стороне наклонных пластин 10, укрупняются и поднимаются вверх вдоль пластин.In the direction of wastewater flow from the
Крупные частицы нефтепродуктов обладают положительной плавучестью за счет меньшей, чем у воды плотности и поднимаются на поверхность зеркала воды в средней секции, формируя нефтяную пленку, которая удерживается в секции 5 за счет перегородок 3.1 и 3.2.Large particles of oil products have positive buoyancy due to a density lower than that of water and rise to the surface of the water mirror in the middle section, forming an oil film, which is held in
Над тонкослойным блоком (наклонными пластинами 10) для повышения эффективности очистки сточных вод смонтирован губчатый фильтр 12, выполненный из материала, способного хорошо поглощать нефтепродукты с поверхности очищаемых сточных вод, например, поролона или нетканого материала. Эти материалы являются пористыми, проницаемы во всех направлениях, имеют открытую пористую структуру. Такие свойства и структура материала позволяют поглощать поднимающиеся на поверхность очищаемых сточных вод частицы (капли) нефтепродуктов в непрерывном режиме, что повышает эффективность очистки сточных вод. Губчатый фильтр интенсифицирует процесс укрупнения частиц нефтепродуктов за счет прохождения сточными водами с частицами нефтепродуктов через фильтр с большим количеством мелких пор и увеличения частоты соприкосновения частиц нефтепродуктов между собой. При необходимости (по мере загрязнения) губчатый фильтр может быть извлечен и заменен на новый. Губчатый фильтр наиболее эффективно собирает нефтепродукты, если имеет общую пористость не ниже 50% с размером элементарных пор 10-200 мкм.Above the thin-layer block (inclined plates 10) to improve the efficiency of wastewater treatment, a
Такая структура материала обеспечивает выделение из сточных вод частиц загрязнений крупностью 10 мкм и более, обеспечивает накопление и коалесценцию частиц растворенных в сточной воде нефтепродуктов и выход укрупненных капель нефтепродуктов через поры размером до 200 мкм на поверхность зеркала воды в средней секции 5, что повышает эффективность очистки сточных вод.This structure of the material ensures the separation of wastewater particles of contaminants with a particle size of 10 microns or more, ensures the accumulation and coalescence of particles of oil products dissolved in wastewater and the exit of coarse drops of oil products through pores up to 200 microns in size to the surface of the water mirror in the
За счет размещения губчатого фильтра непосредственно над тонкослойным блоком оптимизируются габариты сооружения без снижения эффективности его работы.By placing a sponge filter directly above the thin-layer block, the dimensions of the structure are optimized without reducing its efficiency.
Возможен частный случай выполнения заявленного устройства, в котором губчатый фильтр установлен не над наклонными пластинами 10, а рядом с ними, ближе к выходной секции 6. В этом случае губчатый фильтр работает так, как описано выше, но несколько увеличиваются габариты устройства. Это позволяет повысить удобство обслуживания устройства для очистки сточных вод при существенной длине тонкослойного блока (наклонных платин 10) и, следовательно, способствует повышению эффективности очистки сточных вод.A special case of the claimed device is possible, in which the sponge filter is installed not above the
Отверстие 13 расположено в верхней части входного патрубка 7 и предназначено для выпуска воздуха, поступающего в приемную секцию 4 по входному патрубку 7 вместе со сточными водами с целью исключения неконтролируемого барботирования сточных вод в приемной секции 4. В процессе эксплуатации устройства это отверстие расположено выше уровня очищаемой жидкости в корпусе.
Между секцией 5 и секцией 6 предусмотрена перегородка 3.2, расположенная на некотором расстоянии от наклонных пластин 10 и имеющая сквозное отверстие в средней части ниже верхнего края наклонных пластин, обеспечивающее протекание сточных вод из секции 5 в секцию 6, где сточные воды проходят через фильтр 11. Перегородка 3.2 исключает вымывание выделенных в секции 5 нефтепродуктов в секцию 6, снижая тем самым грязевую нагрузку на секцию 6.A partition 3.2 is provided between
Возможно выполнение фильтра 11 с адсорбирующим материалом в виде фильтр-патрона. Фильтр-патрон 11 имеет трехслойную загрузку. Первый слой - нетканый фильтровальный материал, который удерживает сорбционную загрузку в корпусе фильтр-патрона, не давая ей высыпаться через донную решетку фильтр-патрона, и одновременно удерживает мелкие остаточные частицы взвешенных веществ. Второй слой - сорбционная загрузка - очищает сток от остаточных нефтепродуктов за счет сорбции на специальных сорбционных материалах. В качестве сорбционной загрузки используется дробленый керамзит мелких фракций или другие сорбирующие материалы, например, угольный сорбент, или активированный глинозем. Допускается послойная укладка одного материала разных фракций или применение комбинации из нескольких сорбционных материалов с разделительными прокладками из нетканых материалов. Допускается укладка сорбционных материалов, расфасованных в фильтрующие мешки. Третий слой - нетканый материал, который удерживает сорбционную загрузку от вымывания потоком через верхнюю решетку фильтр-патрона.It is possible to perform the
Крупнодисперсные частицы, осажденные в приемной секции 4 на дно 2 корпуса 1, периодически откачиваются ассенизационной машиной через отверстие в корпусе 1, над которым может быть установлен технологический колодец 14, расположенный в этой секции, и вывозятся в места утилизации.Coarse particles deposited in the receiving
В средней секции 5 мелкодисперсные частицы, которые скатываются по пластинам 10 и скапливаются на дне 2 также откачиваются ассенизаторской машиной.In the
Нефтепродукты, которые скапливаются на поверхности очищаемого стока в секции 5, собираются в губчатом фильтре 12, который периодически заменяется. Та часть нефтепродуктов, которая прошла через губчатый фильтр 12 и собралась на поверхности очищаемого стока, удаляется через отверстие в корпусе 1, над которым может быть установлен технологический колодец 14 с помощью ассенизаторской машины.Oil products that accumulate on the surface of the treated waste in
В выходной секции 6 замену фильтров производят через технологические колодцы 14 в корпусе 1.In the
Для удаления осадка и замены фильтра используют ближайшие технологические колодцы, смонтированные для удобства проведения операции удаления осадков или нефтяной пленки.To remove the sediment and replace the filter, the nearest technological wells are used, mounted for the convenience of carrying out the operation of removing sediments or oil film.
Перегородка 3.1. между приемной секцией 4 и средней секцией 5, в которой расположены наклонные пластины 10, может быть частично или полностью расположена параллельно наклонным пластинам. Это сделано для осаждения взвешенных частиц и сбора нефтепродуктов на перегородке, что повышает эффективность очистки сточных вод.Partition 3.1. between the receiving
Возможно выполнение наклонных пластин 10 из полимерного материала, в том числе из полиэтилена, поликарбоната и стеклопластика, а также из металлаIt is possible to make
Верхняя и нижняя поверхности наклонных пластин могут быть выполнены из различных материалов (олеофильных или олеофобных). Например: из полиэтилена, поликарбоната и стеклопластика, а также из металла. Такое выполнение позволяет повысить эффективность осаждения взвешенных частиц на олеофобной стороне пластины и коалесценцию частиц нефтепродуктов на олеофильной стороне пластины, что повышает эффективность очистки сточных вод.The upper and lower surfaces of the inclined plates can be made of various materials (oleophilic or oleophobic). For example: from polyethylene, polycarbonate and fiberglass, as well as from metal. Such an embodiment makes it possible to increase the efficiency of sedimentation of suspended particles on the oleophobic side of the plate and the coalescence of oil particles on the oleophilic side of the plate, which increases the efficiency of wastewater treatment.
В одном из частных случаев выполнения устройства наклонные пластины могут быть гладкими.In one of the special cases of the device, the inclined plates can be smooth.
В другом частном случае выполнения устройства наклонные пластины могут быть выполнены гофрированными.In another particular case of the device, the inclined plates can be made corrugated.
Выполнение пластин гофрированными увеличивает поверхность, с которой соприкасаются взвешенные частицы и частицы нефтепродуктов, что повышает эффективность очистки при одном и том же объеме секции, в которой расположены наклонные пластиныMaking the plates corrugated increases the surface with which suspended particles and particles of oil products come into contact, which increases the cleaning efficiency with the same volume of the section in which the inclined plates are located
Для повышения удобства своевременно обслуживания заявленного устройства, удаления осадка, замены фильтров оно может быть снабжено технологическими колодцами 14, установленными над отверстиями корпуса 1. Число смотровых колодцев 14 может соответствовать числу секций. Это также определяется вопросами удобства и качества обслуживания устройства для очистки сточных вод. Чем качественней обслуживается устройство, тем эффективнее очистка стоков.To improve the convenience of timely maintenance of the claimed device, removing sediment, replacing filters, it can be equipped with
На фиг. 3 показан частный случай выполнения заявленного устройства, в котором показана система перелива жидкостей при аварийном режиме работы устройства, состоящая из вертикального канала 17 и вертикальной трубы 18.In FIG. 3 shows a particular case of the claimed device, which shows a system for overflowing liquids in emergency operation of the device, consisting of a
Если засоряется один из элементов устройства, установленный в секции 5, то очищаемые сточные воды по каналу 17 поступают из секции 4 в секцию 5. Если фильтры 11 в выходной секции 6 работают в нормальном режиме, то очищаемые сточные воды поступают в выходную секцию 6 и проходят через фильтр 11. В случае засорения фильтра 11 сточные воды поступают в выходную секцию 6 через трубу 18 и оттуда в выходной патрубок 8. В этом случае эффективность очистки снижается, но сохраняется целостность корпуса устройства, поскольку система перелива позволяет снизить гидростатическое давление внутри корпуса. При снижении эффективности очитки необходимо провести обслуживание устройства через технологические колодцы и устранить засоры.If one of the elements of the device installed in
