Abstract
Полезная модель относится к устройствам для очистки зерна и других сыпучих материалов от тяжелых, легких и магнитных примесей и может найти применение в сельском хозяйстве, в мукомольно-крупяной и комбикормовой промышленности, других отраслях. Ставится задача о создании малогабаритного магнитного сепаратора, простого в изготовлении, и повышении эффективности выделения зерна магнитных примесей. Поставленная задача решается тем, что сепаратор, состоящий из корпуса с загрузочным и выгрузным патрубками, содержит внутри входящего патрубка шнек с магнитным пером. Извлечение магнитных примесей осуществляется после работы сепаратора за счет извлечения шнека. За счет уменьшения слоя зерна, движущегося по шнеку с магнитным пером, и увеличения длины действия магнита эффективность сепарации магнитных примесей увеличивается. The utility model relates to devices for cleaning grain and other bulk materials from heavy, light and magnetic impurities and can be used in agriculture, in the flour and cereals and feed industry, and other industries. The task is to create a small-sized magnetic separator, easy to manufacture, and to increase the efficiency of separating grains of magnetic impurities. The problem is solved by the fact that the separator, consisting of a housing with a loading and unloading branch pipe, contains an auger with a magnetic pen inside the inlet pipe. Extraction of magnetic impurities is carried out after the operation of the separator by removing the screw. By reducing the layer of grain moving along the screw with a magnetic pen, and increasing the length of the magnet, the separation efficiency of magnetic impurities increases.
Description
Полезная модель относится к устройствам для очистки зерна и других сыпучих материалов от тяжелых, легких и металломагнитных примесей и может найти применение в сельском хозяйстве, в мукомольно-крупяной и комбикормовой промышленности, других отраслях.The utility model relates to devices for cleaning grain and other bulk materials from heavy, light and metal-magnetic impurities and can be used in agriculture, in the flour and cereals and feed industry, and other industries.
В настоящее время известны устройства, предназначенные для очистки зерна.Currently known devices for cleaning grain.
Известен «Магнитный сепаратор» по патенту на полезную модель №57640, опубл. 27.10.2006, содержащий корпус, выполненный в виде тонкостенной полой емкости с входным и выходным патрубками, снабженными на торцах фланцами, при этом на корпусе выполнено, по крайней мере, одно окно, ориентированное вдоль продольной оси корпуса и снабженное дверкой, в которой установлены магниты. Корпус дополнительно снабжен со стороны, противоположной дверке, смотровым окном с откидной крышкой, а также регулируемой заслонкой, установленной во входном патрубке, дверка снабжена шарнирно установленным немагнитным экраном, отделяющим магниты от очищаемого сыпучего материала.Known "Magnetic separator" patent for utility model No. 57640, publ. October 27, 2006, containing a body made in the form of a thin-walled hollow container with inlet and outlet pipes provided with flanges at the ends, while the body has at least one window oriented along the longitudinal axis of the body and equipped with a door in which magnets are installed . The housing is additionally equipped on the side opposite the door with a viewing window with a hinged lid, as well as an adjustable damper installed in the inlet pipe, the door is equipped with a hinged non-magnetic screen separating the magnets from the bulk material being cleaned.
Недостатком данного устройства является то что, обеспечение равномерности распределения сыпучего материала регулируется заслонкой, фиксируемой винтом, это не позволяет оперативно изменять проходное сечение. При увеличении открытия заслонки поток зерна будет иметь значительную толщину, как следствие, - уменьшение воздействия магнита на верхние слои потока.The disadvantage of this device is that, ensuring the uniform distribution of bulk material is regulated by a valve fixed by a screw, this does not allow you to quickly change the flow area. With an increase in the opening of the damper, the grain flow will have a significant thickness, as a result, a decrease in the effect of the magnet on the upper layers of the flow.
Наиболее близким по технической сущности является «Зерноочистительный сепаратор» патент РФ №125900, опубл. 20.03.2013, состоящий из корпуса, опирающегося на стойки, который имеет загрузочный патрубок и выгрузной патрубок. Внутри корпуса расположен сепарационный канал, состоящий из вертикальной и радиальной частей с магнитом на уровне загрузочного патрубка, радиально изогнутой сменной сепарационной решеткой и стенками корпуса.The closest in technical essence is the "Grain cleaning separator" RF patent No. 125900, publ. 03/20/2013, consisting of a body resting on racks, which has a loading pipe and an unloading pipe. Inside the housing there is a separation channel, consisting of vertical and radial parts with a magnet at the level of the loading nozzle, a radially curved replaceable separation grate and housing walls.
Недостатком данного устройства является то что, зерновой поток, входящий в сепаратор, сталкивается с магнитом, установленным под углом 90°. Исходя из этого, не все слои зерна контактируют с магнитом, в результате чего магнитные примеси попадают на выгрузку с целым зерном.The disadvantage of this device is that the grain flow entering the separator collides with a magnet set at an angle of 90°. Based on this, not all layers of grain are in contact with the magnet, as a result of which magnetic impurities enter the unloading with whole grain.
Техническая задача - создание малогабаритного магнитного сепаратора, простого в изготовлении, повышение эффективности выделения зерна магнитных примесей.The technical task is to create a small-sized magnetic separator, easy to manufacture, to increase the efficiency of separating grains of magnetic impurities.
Поставленная задача решается тем, что сепаратор, состоящий из корпуса с загрузочным и выгрузным патрубками, содержит внутри сепарационный канал, состоящий из вертикальной и радиальной частей и образованный перегородкой в виде металлической пластины с петлеобразным концом, установленным в виде шнека с магнитом на пере в загрузочном патрубке, радиально изогнутой сепарационной решеткой и стенками корпуса, при этом в вертикальной части происходит очистка от тяжелых и магнитных примесей за счет гравитационной силы и магнита, а в радиальной части мелкие примеси отсеиваются через сепарационную решетку за счет центробежных сил. Заполнение нижней части корпуса отсеянными примесями контролируется с помощью смотрового окна на задней стенке корпуса. Осажденные примеси извлекаются через крышку, закрепленную на шарнирах в нижней части корпуса, на которой установлена заслонка, с помощью которой осуществляется регулировка аэродинамической силы в петлеобразном канале.The problem is solved by the fact that the separator, consisting of a housing with a loading and unloading branch pipe, contains inside a separation channel, consisting of vertical and radial parts and formed by a partition in the form of a metal plate with a loop-shaped end installed in the form of an auger with a magnet on a pen in the loading branch pipe , a radially curved separation grate and body walls, while in the vertical part heavy and magnetic impurities are cleaned due to the gravitational force and a magnet, and in the radial part fine impurities are screened out through the separation grate due to centrifugal forces. The filling of the lower part of the housing with screened impurities is controlled using a viewing window on the rear wall of the housing. The precipitated impurities are removed through a cover hinged in the lower part of the body, on which a damper is installed, with the help of which the aerodynamic force in the loop-shaped channel is adjusted.

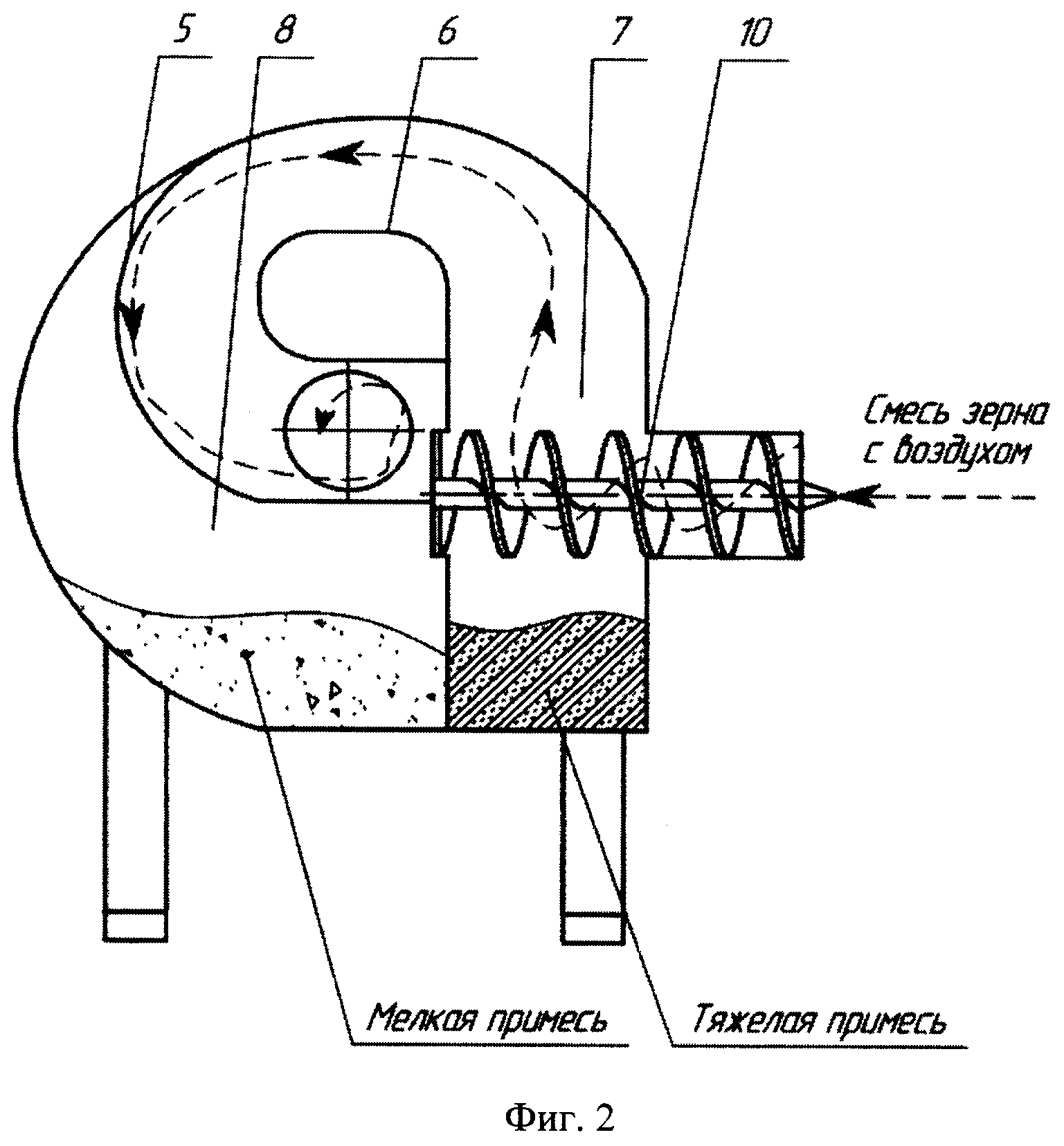

На фиг. 1 представлен общий вид зерноочистительного магнитного сепаратора. На фиг. 2 - зерноочистительный магнитный сепаратор в разрезе. На фиг. 3 - шнек с магнитным пером, где 1 - корпус, 2 - опирающие стойки, 3 - загрузочный патрубок, 4 - выгрузной патрубок, 5 - сепарационная решетка, 6 - металлическая пластина, 7 - сепарационный канал вертикальный, 8 - сепарационный канал радиальный, 9 - смотровое окно, 10 - шнек с магнитным пером.In FIG. 1 shows a general view of a grain cleaning magnetic separator. In FIG. 2 - grain cleaning magnetic separator in section. In FIG. 3 - auger with a magnetic pen, where 1 - housing, 2 - supporting racks, 3 - loading pipe, 4 - unloading pipe, 5 - separation grate, 6 - metal plate, 7 - vertical separation channel, 8 - radial separation channel, 9 - viewing window, 10 - auger with a magnetic pen.
Устройство для зерноочистительного магнитного сепаратора состоит из корпуса 1, опирающегося на стойки 2, который имеет загрузочный патрубок 3 и выгрузной патрубок 4. Внутри корпуса 1 расположен сепарационный канал, состоящий из вертикальной 7 и радиальной части 8 и образованный перегородкой в виде металлической пластины 6 с петлеобразным концом и шнека с магнитом пером 10, установленном в загрузочном патрубке 3, радиально изогнутой сменной сепарационной решеткой 5 и стенками корпуса, при этом в вертикальной части 7 происходит очистка от тяжелых примесей за счет гравитационной силы, а магнитные примеси осаждаются на магнитных перьях 10 за счет уменьшения и выравнивания воздушно зернового потока по всей плоскости пера. В радиальной части 8 мелкие примеси отсеиваются через сепарационную решетку 5 за счет центробежных сил. Работа шнека с магнитным пером контролируется с помощью смотрового окна 9 на загрузочном патрубке. Металлические примеси со шнека с магнитным пером 10 извлекаются после проведения технологического процесса вместе со шнеком, после разъединения с загрузочным патрубком 3.The device for the grain-cleaning magnetic separator consists of a
Установка работает следующим образом. Подлежащий очистке материал с потоком воздуха подается через загрузочный патрубок 3, в котором установлен шнек с магнитным пером 10, в результате движения воздуха слой зерна утончается и движется по шнеку 10, на котором осаждаются металломагнитные примеси. Далее материал, очищенный от крупных и металлических примесей, движется по радиальной части 7 сепарационного канала 7. Выполнение сепарационной решетки 5 перфорированной обеспечивает выделение мелких примесей под действием центробежных сил в камеру осаждения и продвижение воздушно продуктового потока вдоль канала. Очищенный материал выводится через выгрузной патрубок 4.The installation works as follows. The material to be cleaned with an air flow is fed through the
Заявленный сепаратор прост в изготовлении, малогабаритен, может работать в неразрывном воздушном потоке (например, в составе комбикормового агрегата, включающего дробилку с вентилятором) и обеспечивает выделение из зерна примесей, различающихся по размерам и металломагнитным свойствам.The claimed separator is easy to manufacture, small in size, can operate in a continuous air stream (for example, as part of a feed mill, including a crusher with a fan) and provides separation from grain of impurities that differ in size and metal-magnetic properties.
