RU157698U1 - Устройство для заправки техники - Google Patents
Устройство для заправки техники Download PDFInfo
- Publication number
- RU157698U1 RU157698U1 RU2015121914/11U RU2015121914U RU157698U1 RU 157698 U1 RU157698 U1 RU 157698U1 RU 2015121914/11 U RU2015121914/11 U RU 2015121914/11U RU 2015121914 U RU2015121914 U RU 2015121914U RU 157698 U1 RU157698 U1 RU 157698U1
- Authority
- RU
- Russia
- Prior art keywords
- fixed
- frost
- fuel tank
- flexible hose
- fitting
- Prior art date
Links
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 claims abstract description 10
- 239000002828 fuel tank Substances 0.000 claims abstract description 9
- 229910001220 stainless steel Inorganic materials 0.000 claims abstract description 4
- 239000010935 stainless steel Substances 0.000 claims abstract description 4
- 229910002804 graphite Inorganic materials 0.000 claims abstract description 3
- 239000010439 graphite Substances 0.000 claims abstract description 3
- 239000002184 metal Substances 0.000 description 2
- 230000008014 freezing Effects 0.000 description 1
- 238000007710 freezing Methods 0.000 description 1
- 239000000446 fuel Substances 0.000 description 1
- 231100001261 hazardous Toxicity 0.000 description 1
Images
Landscapes
- Cooling, Air Intake And Gas Exhaust, And Fuel Tank Arrangements In Propulsion Units (AREA)
Abstract
Устройство для заправки техники, содержащее корпус, топливный бак, наконечник, гибкий трубопровод, штуцер, клапан, гибкий шланг, отличающееся тем, что клапан из металлографита марки АГ 1500 пропитанного баббитом жестко встроен в штуцер из металлографита марки АГ 1500 пропитанного баббитом, неподвижно зафиксирован в корпусе и через наконечник из морозостойкой резины, жестко закреплен на направляющей трубе из нержавеющей стали, внутри которой зафиксирован гибкий шланг из морозостойкой резины, связанный с топливным баком.
Description
Полезная модель относится к наливным устройствам для заправки топливом машин, без выхода экипажей, применяемые для работы в районах с низкой температурой окружающей среды.
Известно устройство для заправки топливом бронированной машины (Патент РФ 2241616) [1], предназначенное для заправки топливом машин в опасных зонах без выхода экипажей, принимаемое за прототип полезной модели, которое состоит из: корпуса, топливного бака, горловины, гибкого трубопровода, штуцера, клапана, гибкого шланга. Оно имеет существенный недостаток при эксплуатации в районах с низкой температурой окружающей среды, при заправке техники штуцер и наконечник примерзают друг другу.
Технической задачей полезной модели, является исключение примерзания штуцера к наконечнику при заправке техники в районах с низкой температурой окружающей среды.
Техническая задача выполняется за счет того, что устройство для заправки техники содержит, корпус, топливный бак, наконечник, гибкий трубопровод, штуцер, клапан, гибкий шланг, отличается тем, что клапан из металлографита марки АГ 1500 пропитанного баббитом жестко встроен в штуцер из металл ографита марки АГ 1500 пропитанного баббитом неподвижно зафиксированного в корпусе и через наконечник из морозостойкой резины, жестко закрепленного на направляющей трубе из нержавеющей стали, внутри которой зафиксирован гибкий шланг из морозостойкой резины, связан с топливным баком.

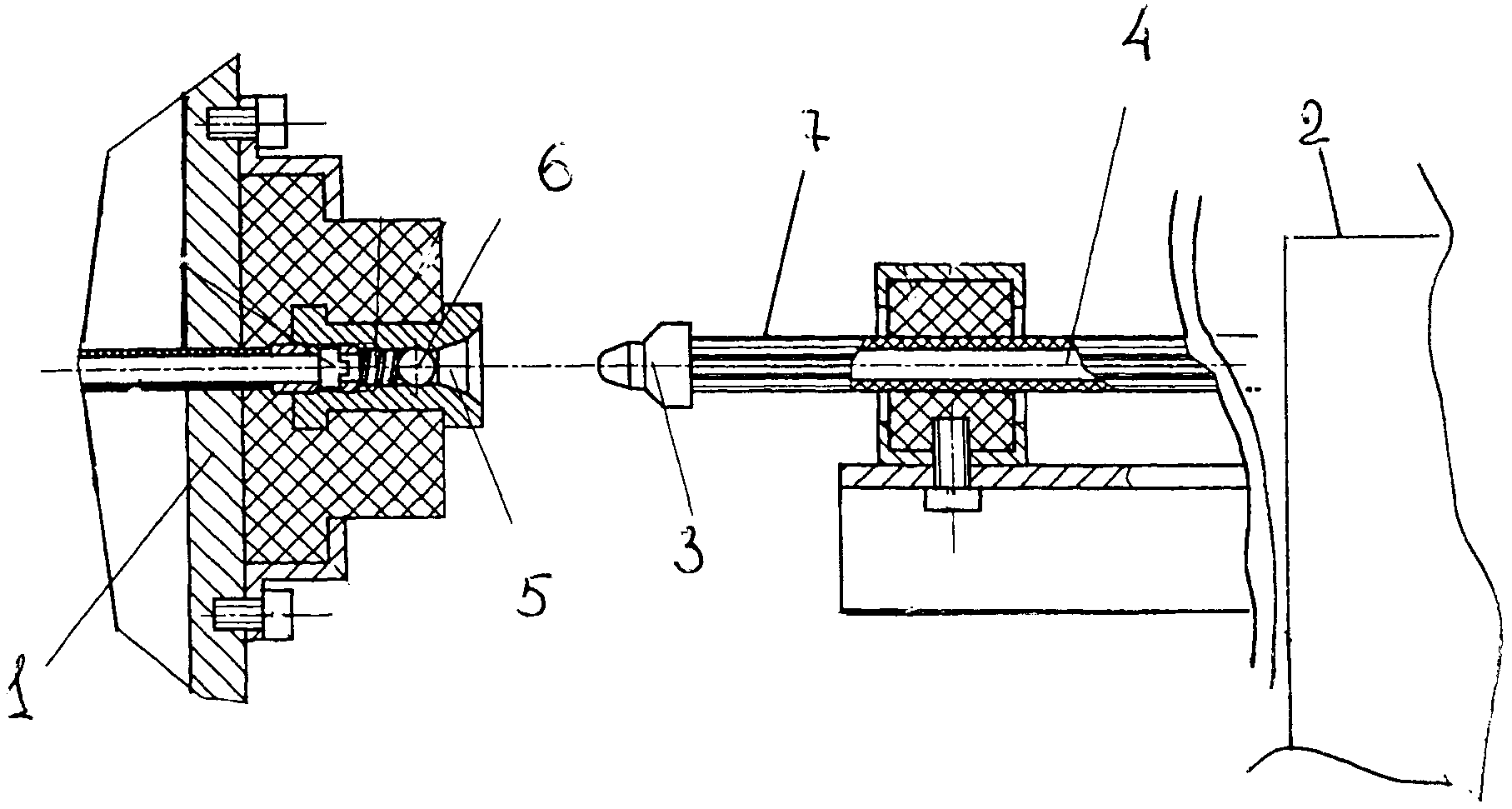

Предлагаемое устройство поясняется чертежом, где на фиг. представлено устройство для заправки техники в районах с низкой температурой окружающей среды, где обозначено: поз. 1 - корпус; поз. 2 - топливный бак; поз. 3 - наконечник; поз. 4 - гибкий шланг; поз. 5 - штуцер; поз. 6 - клапан; поз. 7 - направляющая труба.
Устройство для заправки техники в районах с низкой температурой окружающей среды может быть выполнено, как показано на фиг. Штуцер 5 и клапан 6 (как вариант, изготовлены и металл ографита марки АГ 1500 пропитанного баббитом [2]). Гибкий шланг 4 (как вариант, из морозостойкой резины). Направляющая труба 7 (как вариант, из нержавеющей стали). Наконечник 3 (как вариант, из морозостойкой резины) зафиксирован на конце направляющей трубы 7. Гибкий шланг 4 (как вариант, из морозостойкой резины) зафиксированный внутри направляющей трубы 7.
Устройство для заправки техники в районах с низкой температурой окружающей среды функционирует следующим образом: водитель топливозаправщика подъезжает к заправляемому транспортному средству и наконечник 3, без участия личного состава, до упора, заводит в штуцер 5, по гибкому шлангу 4 подается топливо из топливного бака 2 в заправляемый автомобиль.
Таким образом, предложенное устройство для заправки техники в районах с низкой температурой окружающей среды обладает новизной и существенными отличиями от прототипа, обеспечивающими ему новые полезные характеристики, придание надежности в работе в районах с низкой температурой окружающей среды.
Литература:
1. Патент РФ на изобретение №2241616 «Устройство для заправки топливом бронированной машины».
2. www/http://qrafitservis.ru/catalog/made/qrapha/metalloqr/
Claims (1)
- Устройство для заправки техники, содержащее корпус, топливный бак, наконечник, гибкий трубопровод, штуцер, клапан, гибкий шланг, отличающееся тем, что клапан из металлографита марки АГ 1500 пропитанного баббитом жестко встроен в штуцер из металлографита марки АГ 1500 пропитанного баббитом, неподвижно зафиксирован в корпусе и через наконечник из морозостойкой резины, жестко закреплен на направляющей трубе из нержавеющей стали, внутри которой зафиксирован гибкий шланг из морозостойкой резины, связанный с топливным баком.
