Abstract

1. Установка пожаротушения, включающая элемент трубопровода, соединенного с пожарными гидрантами, содержащими запорное устройство, связанное с выходным патрубком для соединения с пожарным рукавом, устройство обогрева элемента трубопровода, дверной шкаф для размещения элементов установки, лотки для помещения в них пожарных рукавов и стволов, полый присоединительный элемент, размещенный внутри элемента трубопровода с возможностью подсоединения к нему запорного устройства, отличающаяся тем, что один из концов элемента трубопровода закрыт заглушкой, а другой конец элемента трубопровода выполнен с возможностью подсоединения к нему сухотруба.2. Установка по п.1, отличающаяся тем, что в качестве заглушки выбрана сферическая заглушка.3. Установка по п.1, отличающаяся тем, что в качестве заглушки выбрана фланцевая заглушка.4. Установка по п.1, отличающаяся тем, что другой конец элемента трубопровода снабжен фланцем.

Description

Полезная модель относится к пожарной технике, а именно к установкам пожаротушения, и предназначена для подачи воды с помощью сухотруба к удаленным от трубопровода пожарного водовода очагам пожара. Может быть использована для пожаротушения в условиях низких температур.

Известна система пожаротушения площадок слива нефтепродуктов, включающая модульную установку пенного тушения и «сухотрубы подачи» компонентов в зону тушения через пеногенераторы, в которой с целью ограничения объема тушения, площадка слива выполнена в виде бокса, каркас которого сформирован из «сухотрубов подачи», а ограждающие поверхности из сетки «рабица» (Патент РФ на полезную модель №75949, МПК А62С 5/02. Опубл. 10.09.2008 г.).

Известно также устройство противопожарной защиты резервуаров для хранения жидких горючих веществ, характеризующееся тем, что в резервуаре для хранения жидких горючих веществ в систему пожаротушения установлен, по меньшей мере, один перфорированный сухотруб, состоящий из, по меньшей мере, одной секции, размещенной внутри резервуара и проходящей сквозь слой горючего вещества таким образом, что один конец сухотруба присоединен к системе пожаротушения, а другой конец сухотруба выступает над максимальным уровнем взлива жидкого горючего вещества, хранящегося в резервуаре. При этом секции сухотруба покрыты синтетической пленкой или синтетическим покрытием для обеспечения герметичности внутреннего пространства сухотруба от хранимого жидкого горючего вещества с возможностью раскрытия перфорации сухотруба под воздействием факторов пожара непосредственно над поверхностью жидкого горючего вещества и/или в зоне горения в непосредственной близости от поверхности, независимо от уровня взлива жидкости горючего вещества в резервуаре (Патент РФ на изобретение №2425702, МПК А62С 3/06, А62С 35/00. Опубл. 10.08.2011 г.).

Однако, и известная система пожаротушения, и данное устройство предназначены для пенного тушения пожаров в замкнутых объемах.

Наиболее близкой к предлагаемой по своей технической сущности является установка пожаротушения, включающая элемент трубопровода, соединенный с пожарными гидрантами, содержащими запорное устройство, связанное с выходным патрубком для соединения с пожарным рукавом, устройство обогрева элемента трубопровода, дверной шкаф для размещения элементов установки, лотки для помещения в них пожарных рукавов и стволов, в которую дополнительно введен полый присоединительный элемент, размещенный внутри элемента трубопровода с возможностью подсоединения к нему запорного устройства (Патент РФ на полезную модель №113970, МПК А62С 35/20. Опубл. 10.03.2012 г.).

Но эта установка, врезанная в замкнутый пожарный водовод, содержащий трубопровод, насос и трубопроводную арматуру, не обеспечивает тушение удаленных от трубопровода пожарного водовода очагов пожара.

Задачей, на решение которой направлена заявленная полезная модель, является обеспечение тушения удаленных от трубопровода пожарного водовода очагов пожара.

Технический результат заключается в создании возможности подсоединения сухотруба к установке пожаротушения.

Поставленная задача решается тем, что в установке пожаротушения, включающей элемент трубопровода, соединенного с пожарными гидрантами, содержащими запорное устройство, связанное с выходным патрубком для соединения с пожарным рукавом, устройство обогрева элемента трубопровода, дверной шкаф для размещения элементов установки, лотки для помещения в них пожарных рукавов и стволов, полый присоединительный элемент, размещенный внутри элемента трубопровода с возможностью подсоединения к нему запорного устройства, один из концов элемента трубопровода закрыт заглушкой, а другой конец элемента трубопровода выполнен с возможностью подсоединения к нему сухотруба.

Заглушка на одном из концов элемента трубопровода и этот элемент становятся составляющей сухотруба, способствуя тушению очагов пожара, удаленных от установки.

При этом в качестве заглушки может быть выбрана, например, сферическая или фланцевая заглушка.

Выполнение другого конца элемента трубопровода с возможностью подсоединения к нему сухотруба позволяет тушить удаленные от трубопровода пожарного водовода очаги пожара. Другой конец элемента трубопровода снабжен, например, фланцем для обеспечения фланцевого соединения с сухотрубом.

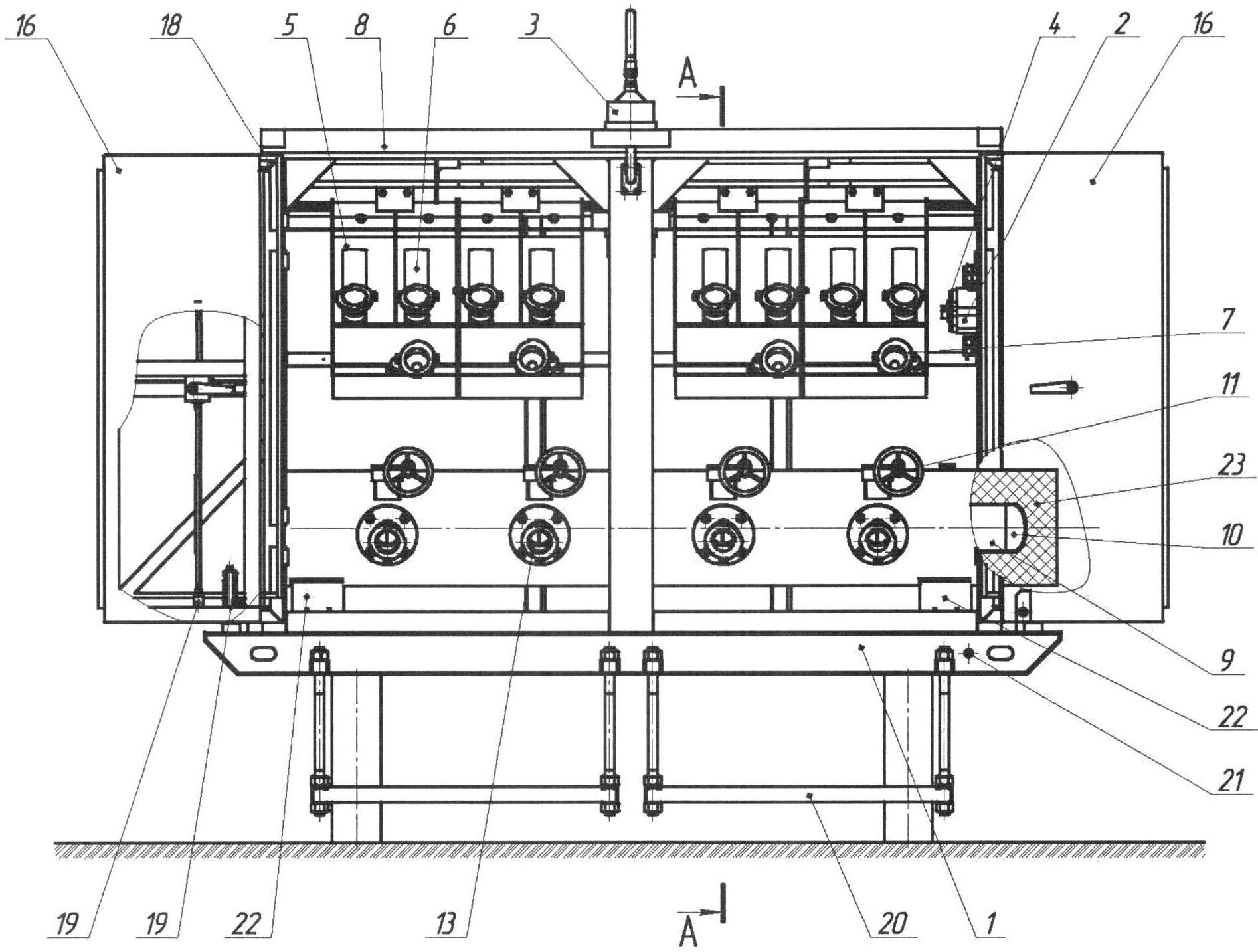

На фиг.1 показана установка пожаротушения, общий вид; на фиг.2 - сечение А-А общего вида установки пожаротушения.

Установка содержит (фиг.1, 2) шкаф 1, пульт включения/выключения 2 насоса (не показан), светильник 3 и пульт его включения/выключения 4, лотки 5 для размещения пожарных рукавов 6 и стволов 7, объединенных попарно и прикрепленных к внутренней поверхности крыши 8 шкафа 1, элемент трубопровода 9 с заглушкой 10, соединенный с пожарным гидрантом 11, содержащим запорное устройство 12, связанное с выходным патрубком 13. Выходной патрубок 13 обеспечивает присоединение пожарного рукава 6. Запорное устройство 12 также соединено и с полым присоединительным элементом 14, размещенным внутри элемента трубопровода 9.

Элемент трубопровода 9 снабжен устройством обогрева 15, состоящим, например, из греющего кабеля или трубы теплоспутника, входящих при монтаже установки в общую систему обогрева трубопровода (не показана). Двери 16 шкафа 1 складные, включают секции 17, 18 и закрепляются в открытом или закрытом положении фиксаторами 19. Шкаф 1 имеет регулируемые по высоте ступеньки 20 и заземление 21. А элемент трубопровода 9 жестко прикреплен к опорам 22, выполненным с возможностью их перемещения по основанию шкафа 1 при тепловом расширении элемента трубопровода 9, и снабжен тепловой изоляцией 23.

Установка работает следующим образом.

Присоединяют оснащенный задвижкой и сливным элементом сухотруб (не показаны), отходящий от пожарного водовода (не показан), подающего огнетушащую жидкость для тушения очага возгорания, к концу элемента трубопровода 9 без заглушки 10.

Открывают при тушении пожара двери 16 шкафа 1, складывают их секции 17, 18 и закрепляют фиксаторами 19.

Вынимают из лотков 5 пожарные рукава 6 и стволы 7, соединяют их между собой и присоединяют к выходному патрубку 13 соответствующего пожарного гидранта 11.

Включают с помощью пульта 2 насос, повышающий давление в пожарном водоводе. Затем открывают задвижку сухотруба, обеспечивая поступление воды в него и в элемент трубопровода 9 с заглушкой 10.

После чего открывают запорное устройство 12 пожарного гидранта 11, и огнетушащую жидкость, положительная температура которой поддерживается с помощью устройства обогрева 15, подают через подсоединенные к выходному патрубку 13 развернутые пожарные рукава 6 и стволы 7 к месту тушения.

При необходимости в темное время суток с помощью пульта 4 включают светильник 3.

Claims (4)

1. Установка пожаротушения, включающая элемент трубопровода, соединенного с пожарными гидрантами, содержащими запорное устройство, связанное с выходным патрубком для соединения с пожарным рукавом, устройство обогрева элемента трубопровода, дверной шкаф для размещения элементов установки, лотки для помещения в них пожарных рукавов и стволов, полый присоединительный элемент, размещенный внутри элемента трубопровода с возможностью подсоединения к нему запорного устройства, отличающаяся тем, что один из концов элемента трубопровода закрыт заглушкой, а другой конец элемента трубопровода выполнен с возможностью подсоединения к нему сухотруба.

2. Установка по п.1, отличающаяся тем, что в качестве заглушки выбрана сферическая заглушка.

3. Установка по п.1, отличающаяся тем, что в качестве заглушки выбрана фланцевая заглушка.

4. Установка по п.1, отличающаяся тем, что другой конец элемента трубопровода снабжен фланцем.
