KR20220086789A

KR20220086789A - Apparatus for treatment and sterilization using high quality hydride anions

Info

Publication number: KR20220086789A
Application number: KR1020200176849A
Authority: KR
Inventors: 권기진; 권선영; 권근우
Original assignee: 권기진
Priority date: 2020-12-16
Filing date: 2020-12-16
Publication date: 2022-06-24
Also published as: KR102563852B1

Abstract

[기술분야/해결과제]
본 발명은 고순도 수소 음이온을 이용한 살균 및 치료 장치에 관한 것으로, 알칼리 증류수와 산성 증류수(또는, 알칼리 세라믹과 산성 세라믹)의 화학 반응으로 발생된 수소와 고온의 수증기로 공기 중의 세균과 바이러스를 살균 및 멸균시키고, 수소 음이온 발생 고체물질을 통과하면서 고순도의 수소 음이온과 인체 무해한 원적외선과 다량의 미네랄을 함유하고 있는 살균 산소를 발생하여 와류가속배출관을 통해 회전가속으로 배출시킴으로써, 공기 중의 세균과 바이러스를 효과적으로 살균 및 정화할 수 있고, 인체의 면역력을 증가시키고 인체의 각종 질병의 자연치유력을 증가시킬 수 있는 효과가 있다.
[해결수단]
본 발명의 살균 및 치료 장치는, 알칼리 증류수와 산성 증류수의 화학 반응으로 발생된 수소와 고온의 수증기로 공기 중의 세균과 바이러스를 살균 및 정화시키고, 수소 음이온 발생 고체물질을 통과하면서 수소 음이온과 인체 무해한 원적외선과 다량의 미네랄을 함유하고 있는 살균 산소를 발생하여 외부로 배출하는 살균 및 치료 장치에 있어서, 내부에 칸막이(102)로 공간이 분할되고, 외부에서 내부로 공기를 유입하는 유입구(103)와 내부에서 만들어진 수소 음이온과 인체무해한 원적외선과 다량의 미네랄을 함유하고 있는 살균 산소를 외부로 배출하는 와류가속배출관(300)이 1개 또는 2개 이상 설치된 하우징(101); 상기 칸막이(102)의 하부에 배치되며, 내부에 알칼리 증류수(220)와 산성 증류수(250)가 각각 들어있고, 가열에 의해 알칼리 수증기와 산성 수증기가 화학 반응하여 수소와 고온의 알칼리 및 산성 수증기를 발생시켜 공기 중의 세균과 바이러스를 살균 및 멸균시키는 알칼리 및 산성 반응조(200,230); 상기 알칼리 증류수와 산성 증류수를 가열하는 가열기(120); 상기 칸막이(102)의 상단에 배치되며, 상기 알칼리 및 산성 반응조(200,230)에서 발생된 수소와 고온의 알칼리 및 산성 수증기가 내부에 들어있는 수소 음이온 발생 고체물질(270)을 통과하면서 수소 음이온과 인체 무해한 원적외선과 다량의 미네랄을 함유하고 있는 살균 산소를 발생하는 수소 반응조(260); 상기 수소 반응조(260)에서 발생된 수소 음이온과 원적외선과 살균 산소를 상기 와류가속배출관(300)을 통해 하우징(101) 외부로 배출하는 송풍기(130); 및 상기 하우징(101) 상부에 설치되며, 내부에 형성된 나선형 홈의 강선(304)과 내벽 양쪽에 설치된 와류 블레이드(305)에 의해 내부로 유입된 기체가 회전하여 소용돌이를 일으키면서 유입구(302)보다 작게 형성된 배출구(303)를 통해 가속으로 배출되는 와류가속배출관(300);을 포함한다.
[기대효과]
본 발명에 따르면, 이동이 가능하고 자연 치유력을 향상시키면서, 공기를 정화 및 살균시킬 수 있고, 고순도의 수소 음이온을 방출할 수 있는 자연 치유 공간을 형성할 수 있는 효과가 있다. [Technology/Solutions]
The present invention relates to a sterilization and treatment device using high-purity hydrogen anions, and sterilizes and sterilizes bacteria and viruses in the air with hydrogen and high-temperature steam generated by a chemical reaction between alkaline distilled water and acidic distilled water (or alkaline ceramic and acidic ceramic) By sterilizing and passing through solid materials that generate hydrogen anions, high-purity hydrogen anions, far-infrared rays harmless to the human body, and sterilizing oxygen containing a large amount of minerals are generated and discharged through rotational acceleration through the vortex acceleration discharge pipe, effectively removing bacteria and viruses in the air It can sterilize and purify, and has the effect of increasing the immunity of the human body and increasing the natural healing power of various diseases of the human body.
[Solution]
The sterilization and treatment device of the present invention sterilizes and purifies the bacteria and viruses in the air with hydrogen and high-temperature steam generated by the chemical reaction of alkaline distilled water and acidic distilled water, and while passing through the hydrogen anion generating solid material, the hydrogen anion and harmless to the human body In the sterilization and treatment device for generating and discharging sterilizing oxygen containing far infrared rays and a large amount of minerals to the outside, the space is divided by a partition 102 on the inside, and an inlet 103 for introducing air from the outside to the inside; A housing 101 in which one or two or more vortex accelerated discharge tubes 300 for discharging sterilizing oxygen containing hydrogen anions and far-infrared rays harmless to the human body and a large amount of minerals to the outside are installed; It is disposed under the partition 102, and contains alkaline distilled water 220 and acidic distilled water 250, respectively, and by heating, alkaline water vapor and acid water vapor chemically react to generate hydrogen and high temperature alkali and acid water vapor. Alkaline and acid reactors 200 and 230 for sterilizing and sterilizing bacteria and viruses in the air by generating them; a heater 120 for heating the alkaline distilled water and the acidic distilled water; It is disposed on the upper part of the partition 102, and while passing through the hydrogen anion generating solid material 270 in which hydrogen generated in the alkali and acid reaction tanks 200 and 230 and high-temperature alkali and acid water vapor are contained therein, the hydrogen anion and the human body a hydrogen reactor 260 for generating sterilizing oxygen containing harmless far-infrared rays and a large amount of minerals; a blower 130 for discharging hydrogen anions, far infrared rays, and sterilizing oxygen generated in the hydrogen reactor 260 to the outside of the housing 101 through the vortex acceleration discharge pipe 300; And it is installed on the upper part of the housing 101, and the gas introduced into the interior by the vortex blades 305 installed on both sides of the steel wire 304 and the inner wall of the spiral groove formed therein rotates and creates a vortex, more than the inlet 302. It includes;
[Benefit]
According to the present invention, there is an effect of being able to move and improving natural healing power, purifying and sterilizing air, and forming a natural healing space capable of emitting high-purity hydrogen anions.

Description

Sterilization and treatment device using high-purity hydrogen anions

본 발명은 고순도 수소 음이온을 이용한 살균 및 치료 장치에 관한 것으로, 보다 상세하게는 알칼리 증류수와 산성 증류수(또는, 알칼리 세라믹과 산성 세라믹)의 화학 반응으로 발생된 수소와 고온의 수증기로 공기 중의 세균과 바이러스를 살균 및 멸균시키고, 수소 음이온 발생 고체물질을 통과하면서 고순도 수소 음이온과 인체 무해한 원적외선과 다량의 미네랄을 함유하고 있는 살균 산소를 발생하여 와류가속배출관을 통해 회전가속으로 배출시킴으로써, 공기 중의 세균과 바이러스를 효과적으로 살균 및 정화할 수 있고, 인체의 면역력을 증가시키고 인체의 각종 질병의 자연치유력을 증가시킬 수 있는 고순도 수소 음이온을 이용한 살균 및 치료 장치에 관한 것이다.The present invention relates to a sterilization and treatment device using high-purity hydrogen anions, and more particularly, to hydrogen generated by a chemical reaction between alkaline distilled water and acidic distilled water (or alkaline ceramic and acidic ceramic) and high-temperature water vapor to kill bacteria in the air and It sterilizes and sterilizes viruses and generates high-purity hydrogen anions, far-infrared rays harmless to the human body, and sterilizing oxygen containing a large amount of minerals while passing through a solid material that generates hydrogen anions. It relates to a sterilization and treatment device using high-purity hydrogen anions that can effectively sterilize and purify viruses, increase the immunity of the human body, and increase the natural healing power of various diseases of the human body.

현대에는 대부분의 생활이 실내에서 이루어지게 되면서 실내 환경의 중요성에 대한 인식이 높아지고 있으며, 특히 실내 공기가 인체에 미치는 영향이 큰 비중을 차지하는 관계로 실내 공기를 정화하여 공급하는 공기 정화기가 많이 사용되고 있는 추세이다.Nowadays, as most of our lives are done indoors, awareness of the importance of the indoor environment is increasing. is the trend

그러나, 대부분의 공기 정화기는 실내의 공기에 포함되어 있는 다양한 불순물을 여과하여 다시 공급하는 단순한 여과장치로서, 공기 중에 포함되어 있는 바이러스나 박테리아 등의 유해 미생물을 제거하는데 한계가 있고, 이로 인해 실내에서의 유해균에 의한 감염이나 오염 등으로부터의 피해를 예방하는데 미흡한 점이 있다.However, most air purifiers are simple filtration devices that filter and re-supply various impurities contained in indoor air, and have limitations in removing harmful microorganisms such as viruses and bacteria contained in the air. There are insufficient points in preventing damage from infection or contamination caused by harmful bacteria.

더욱이, 병원이나 학교 또는 식당 등과 같이 특히 위생에 대한 관리가 철저하게 이루어져야 하는 장소에서 공기의 살균 및 소독에 대한 필요성이 높아지고 있고 각종 세균에 오염되지 않은 깨끗하게 정화된 공기를 제공하기 위한 철저한 대비가 필요한 실정이다.Moreover, the need for sterilization and disinfection of air is increasing, especially in places where hygiene management must be thorough, such as hospitals, schools, or restaurants, and thorough preparation is required to provide clean, purified air that is not contaminated with various bacteria. the current situation.

최근, 각종 바이러스성 조류 인플루엔자나 세균성 전염병 등이 발생하여 많은 동물의 생명이 위협을 받는 일들이 빈번하게 발생하고, 일부는 인체 감염의 문제도 생기고 있다. 이런 일들을 대비하여 각종 방역 시스템을 구축하고, 감염이 예상되는 지역에 살균제 등을 살포하지만, 이미 발생한 미생물의 전염을 제대로 방어하기는 쉽지 않다.Recently, various kinds of viral avian influenza, bacterial infectious diseases, etc. occur frequently, which threatens the lives of many animals, and in some cases, there is also a problem of human infection. In preparation for such events, various quarantine systems are established and disinfectants are sprayed on areas where infection is expected, but it is not easy to properly defend against the spread of microorganisms that have already occurred.

그 예로, 중국 후베이(湖北)성 우한(武漢)시에서 발병한 유행성 질환인 코로나바이러스감염증-19는 '우한 폐렴', '신종코로나바이러스감염증', '코로나19'라고도 하며, 변종에 의한 바이러스성 질환이다.For example, Corona Virus Infectious Disease-19, an epidemic disease that occurred in Wuhan City, Hubei Province, China, is also called 'Wuhan Pneumonia', 'Novel Coronavirus Infectious Disease' and 'Corona 19'. is a disease

초기에는 원인을 알 수 없는 호흡기 전염병으로만 알려졌으나, 2003년 유행했던 사스(SARS, 중증급성호흡기증후군) 및 2012년 유행했던 메르스(MERS, 중동호흡기증후군)과 같은 코로나바이러스의 신종인 것으로 2020년 1월 7일 밝혀졌다.Initially known only as a respiratory infectious disease of unknown cause, it is believed to be a new type of coronavirus such as SARS (severe acute respiratory syndrome) that was prevalent in 2003 and MERS (Middle East Respiratory Syndrome) in 2012. It was revealed on January 7th.

세계보건기구(WHO)에서는 코로나바이러스감염증-19가 전 세계 여러 나라로 확산되자 1월 30일 '국제 공중보건비상사태(PHEIC)'를 선포했다.The World Health Organization (WHO) declared a 'Public Health Emergency of International Concern (PHEIC)' on January 30 due to the spread of COVID-19 to many countries around the world.

이에 따라, 코로나바이러스감염증-19에 대한 직접적인 치료 방법이 없기 때문에 예방이 필수적이며, 질병관리본부는 호흡기를 통해 전염되는 이 질환의 특성을 바탕으로 외출 전후 흐르는 물에 30초 이상 손을 자주 씻고 말릴 것과 외출 시 위생 마스크를 착용하여 호흡을 통한 전염을 예방하도록 권고하고 있다.Accordingly, prevention is essential because there is no direct treatment method for COVID-19, and the Korea Centers for Disease Control and Prevention recommends washing and drying hands frequently for at least 30 seconds before and after going out based on the characteristics of this disease that is transmitted through the respiratory tract. It is recommended to wear a sanitary mask when going out to prevent transmission through breathing.

그러나, 미생물(microorganism)은 맨눈으로 관찰할 수 없는 작은 생물로서, 진균(Fungi), 원생동물(Protozoa), 세균(Bacteria), 바이러스(Virus), 조류(Algae) 등을 포함하고 있어 감염 확산을 막기란 쉽지 않다. 특히, 사람이 많이 모이는 장소에서 세균이나 바이러스의 감염 확산으로 인해 범국가적인 비상사태로 번지게 되어 심각한 경제적 사회적 문제를 유발하고 있다. However, microorganisms are small organisms that cannot be observed with the naked eye, and include fungi, protozoa, bacteria, viruses, and algae. It's not easy to block. In particular, the spread of bacterial or viral infections in places where many people gather has spread to a national emergency, causing serious economic and social problems.

한편, 바이러스를 비롯한 여러 병원균을 살균하는 수단으로 널리 사용되어 온 것 중 하나가 자외선(Ultraviolet Ray, UV)이다. 자외선(UV) 에너지는 1900년대 초반부터 박테리아와 미생물을 죽이는데 사용되었다. 자외선은 충분한 양의 에너지가 가해지면 미생물을 매우 효과적으로 죽일 수 있으나, 자외선 수치가 낮고 자외선 방사의 균일성이 부족하면 자외선의 살균 효과가 크게 떨어지는 것으로 알려졌다. On the other hand, one of the widely used means of sterilizing various pathogens including viruses is ultraviolet (Ultraviolet Ray, UV). Ultraviolet (UV) energy has been used to kill bacteria and microbes since the early 1900s. Ultraviolet rays can kill microorganisms very effectively when a sufficient amount of energy is applied.

종래에는 실내공기를 자외선으로 살균하거나 기구나 물건을 자외선으로 살균하는 장치나 시스템에 대해서는 개시되어 있으나, 인체에 자외선을 직접 조사하여 세균이나 바이러스를 살균하고 치료하는 시스템에 대해서는 자외선의 인체 유해성 문제로 그 개발이 미미한 실정이다.Conventionally, a device or system for sterilizing indoor air with UV light or sterilizing equipment or objects with UV light has been disclosed. Its development is insignificant.

또한, 종래에는 청정 작업을 요하는 반도체 공장이나 정밀 산업 현장의 무진실(clean room)에 에어 샤워 시스템이 설치되어 작업자의 몸에 붙어있는 미세먼지 등을 에어의 힘으로 떼어내어 필터에서 걸러주는 방법이 사용되고 있다. 그러나, 에어 샤워는 미세먼지를 떼어내는데는 효과적이지만 인체에 붙어있는 세균이나 바이러스를 제거할 수는 없었다. In addition, in the prior art, an air shower system is installed in a clean room of a semiconductor factory or precision industrial site that requires clean work, and a method of removing fine dust attached to a worker's body with the power of air and filtering it from the filter this is being used However, although air showers are effective in removing fine dust, they cannot remove bacteria or viruses attached to the human body.

따라서, 오늘날 전 세계적으로 큰 문제가 되고 있는 온역과 질병의 원인인 세균과 바이러스를 효율적으로 살균 및 치료할 수 있는 시스템에 대한 연구와 개발이 절실히 요구되고 있다.Therefore, there is an urgent need for research and development of a system capable of effectively sterilizing and treating bacteria and viruses, which are the causes of plague and disease, which are a major problem worldwide today.

대한민국 등록특허 제10-1574305호(등록일자: 2015.11.27.)Republic of Korea Patent Registration No. 10-1574305 (Registration Date: November 27, 2015) 대한민국 공개특허 제10-2009-0100329호(공개일자: 2009.09.23.)Republic of Korea Patent Publication No. 10-2009-0100329 (published date: 2009.09.23.)

전술한 문제점을 해결하기 위하여 본 발명이 이루고자 하는 기술적 과제는, 하우징 내부에서 알칼리 증류수와 산성 증류수를 화학 반응시켜 수소와 고온의 수증기(예를 들어, 600℃ 이상)를 발생시키고 이를 이용하여 하우징 내부로 유입된 공기 중의 세균, 바이러스 등을 살균 및 정화하여 배출시키는 고순도 수소 음이온을 이용한 살균 및 치료 장치를 제시하는데 그 목적이 있다.The technical problem to be achieved by the present invention in order to solve the above problems is to generate hydrogen and high-temperature water vapor (for example, 600° C. or higher) by chemically reacting alkaline distilled water and acidic distilled water inside the housing, and using this, the inside of the housing The purpose of the present invention is to present a sterilization and treatment device using high-purity hydrogen anions that sterilize and purify and discharge bacteria and viruses in the air introduced into the furnace.

또한, 본 발명이 이루고자 하는 다른 기술적 과제는, 자연성분에서 추출한 인체무해한 향, 허브(Herb), 살균제 등을 알칼리 증류수와 산성 증류수에 첨가하여 자연 향이 나도록 하고, 세균, 바이러스 등의 살균 및 멸균 기능을 향상시킬 수 있는 고순도 수소 음이온을 이용한 살균 및 치료 장치를 제시하는데 그 목적이 있다.In addition, another technical problem to be achieved by the present invention is to add a fragrance, herb, disinfectant, etc. harmless to the human body extracted from natural ingredients to alkaline distilled water and acidic distilled water to give a natural fragrance, and to sterilize and sterilize bacteria, viruses, etc. An object of the present invention is to present a sterilization and treatment device using high-purity hydrogen anions that can improve

또한, 본 발명이 이루고자 하는 또 다른 기술적 과제는, 하우징 외부에 설치된 인체감지센서(예를 들어, 움직임감지센서, 적외선센서 등)에 의해 사람이 감지되면 가열기를 자동으로 작동시켜 알칼리 증류수와 산성 증류수를 가열하여 화학 반응시키는 고순도 수소 음이온을 이용한 살균 및 치료 장치를 제시하는데 그 목적이 있다.In addition, another technical task to be achieved by the present invention is to automatically operate the heater when a person is detected by a human body sensor installed outside the housing (for example, a motion sensor, an infrared sensor, etc.), so that alkaline distilled water and acidic distilled water An object of the present invention is to present a sterilization and treatment device using a high-purity hydrogen anion that heats and chemically reacts.

또한, 본 발명이 이루고자 하는 또 다른 기술적 과제는, 증류수감지센서에 의해 알칼리 증류수와 산성 증류수의 량이 부족한 경우 가열기의 작동을 오프시키고 반응조에 함께 설치된 알칼리 세라믹과 산성 세라믹이 자연 상태에서 화학 반응하여 수소와 고온의 열(예를 들어, 600℃ 이상)을 발생시키고 이를 이용하여 하우징 내부로 유입된 공기 중의 세균, 바이러스 등을 살균 및 멸균하여 배출시키는 고순도 수소 음이온을 이용한 살균 및 치료 장치를 제시하는데 그 목적이 있다.In addition, another technical task to be achieved by the present invention is that when the amount of alkaline distilled water and acidic distilled water is insufficient by the distilled water sensor, the operation of the heater is turned off, and the alkali ceramic and acid ceramic installed together in the reaction tank chemically react in a natural state to generate hydrogen To present a sterilization and treatment device using high-purity hydrogen anions that generates and sterilizes and sterilizes and sterilizes bacteria and viruses in the air introduced into the housing by generating high-temperature heat (for example, 600°C or higher). There is a purpose.

또한, 본 발명이 이루고자 하는 또 다른 기술적 과제는, 알칼리 증류수와 산성 증류수 없이 알칼리 세라믹과 산성 세라믹을 하우징 내부에 설치하여 자연 상태에서 반응에 의해 수소와 고온의 열(예를 들어, 600℃ 이상)을 발생시키고 이를 이용하여 하우징 내부로 유입된 공기 중의 세균, 바이러스 등을 살균 및 멸균하여 배출시키는 고순도 수소 음이온을 이용한 살균 및 치료 장치를 제시하는데 그 목적이 있다.In addition, another technical task to be achieved by the present invention is to install alkali ceramics and acid ceramics inside the housing without alkaline distilled water and acidic distilled water, and react in a natural state with hydrogen and high temperature heat (for example, 600° C. or higher) The purpose of the present invention is to present a sterilization and treatment device using a high-purity hydrogen anion that sterilizes and sterilizes bacteria, viruses, etc. in the air introduced into the housing by using it.

또한, 본 발명이 이루고자 하는 또 다른 기술적 과제는, 하우징 내부의 칸막이 아래에 설치된 알칼리 및 산성 반응조에서 알칼리 및 산성 수증기와 수소를 발생하여 내부의 공기를 살균 및 멸균시키고, 송풍기에 의해 칸막이 위에 설치된 수소 반응조의 수소 음이온 발생 고체물질을 통과하면서 수소 음이온과 인체 무해한 원적외선을 발생하여 하우징 외부로 배출하는 고순도 수소 음이온을 이용한 살균 및 치료 장치를 제시하는데 그 목적이 있다.In addition, another technical task to be achieved by the present invention is to sterilize and sterilize the air inside by generating alkali and acid water vapor and hydrogen in an alkali and acid reaction tank installed under the partition inside the housing, and hydrogen installed on the partition by a blower It aims to present a sterilization and treatment device using high-purity hydrogen anions that generate hydrogen anions and far-infrared rays harmless to the human body while passing through the hydrogen anion generating solid material in the reaction tank and discharge to the outside of the housing.

또한, 본 발명이 이루고자 하는 또 다른 기술적 과제는, 수소 음이온 발생 고체물질은 마그네슘(30중량%), 다이아몬드(0.1중량%), 수정(0.1중량%), 백금(0.1중량%), 칼슘(1중량%), 희토류(8중량%), 숯(나머지 중량%)을 포함하며, 알칼리 및 산성 수증기와의 화학 반응에 의해 수소 음이온과 인체 무해한 원적외선을 발생하는 고순도 수소 음이온을 이용한 살균 및 치료 장치를 제시하는데 그 목적이 있다.In addition, another technical problem to be achieved by the present invention is that the hydrogen anion generating solid material is magnesium (30% by weight), diamond (0.1% by weight), quartz (0.1% by weight), platinum (0.1% by weight), calcium (1 % by weight), rare earth (8% by weight), charcoal (remaining weight%), and a sterilization and treatment device using high-purity hydrogen anions that generate hydrogen anions and far-infrared rays harmless to the human body by chemical reaction with alkali and acidic water vapor. Its purpose is to present

또한, 본 발명이 이루고자 하는 또 다른 기술적 과제는, 수소 음이온 발생 고체물질을 통해 발생한 수소 음이온, 인체 무해한 각종 파장의 원적외선, 인체무해한 향, 허브(Herb), 살균제 등을 송풍기와 와류가속배출관(내부 강선과 와류 블레이드에 의해 회전하여 배출속도를 높임)을 통해 외부로 배출하여, 공기를 살균 및 정화시키고 인체의 각종 질병을 자연 치료할 수 있는 고순도 수소 음이온을 이용한 살균 및 치료 장치를 제시하는데 그 목적이 있다.In addition, another technical task to be achieved by the present invention is to use a blower and a vortex acceleration discharge pipe (internal The purpose is to present a sterilization and treatment device using high-purity hydrogen anions that can sterilize and purify the air and naturally treat various diseases of the human body by discharging it to the outside through a steel wire and a vortex blade to increase the discharge speed). have.

또한, 본 발명이 이루고자 하는 또다른 기술적 과제는, 와류가속배출관 내부로 유입된 기체가 내부에 형성된 나선형 홈의 강선(rifling)과 내벽 양쪽에 설치된 와류 블레이드(vortex blade)에 의해 회전하여 소용돌이를 일으키며 유입구보다 작게 형성된 배출구를 통해 빠르게 배출되는 고순도 수소 음이온을 이용한 살균 및 치료 장치를 제시하는데 그 목적이 있다.In addition, another technical problem to be achieved by the present invention is that the gas introduced into the vortex acceleration discharge pipe is rotated by a rifling of a spiral groove formed therein and a vortex blade installed on both sides of the inner wall to cause a vortex, An object of the present invention is to present a sterilization and treatment device using a high-purity hydrogen anion that is rapidly discharged through an outlet formed smaller than an inlet.

또한, 본 발명이 이루고자 하는 또다른 기술적 과제는, 와류가속배출관 내부에 나선형 홈의 강선(rifling)이 1개 또는 2개 이상 형성되고, 내벽 양쪽에 와류 블레이드(vortex blade)가 2개 이상 형성된 고순도 수소 음이온을 이용한 살균 및 치료 장치를 제시하는데 그 목적이 있다.In addition, another technical problem to be achieved by the present invention is that one or two or more spiral groove riflings are formed inside the vortex acceleration discharge pipe, and two or more vortex blades are formed on both sides of the inner wall. An object of the present invention is to present a sterilization and treatment device using hydrogen anions.

또한, 본 발명이 이루고자 하는 또다른 기술적 과제는, 와류가속배출관 내부에 은(Ag) 또는 은나노 물질을 코팅하여 인체에 무해하고 세균, 바이러스 등을 살균 및 멸균시키는 고순도 수소 음이온을 이용한 살균 및 치료 장치를 제시하는데 그 목적이 있다.In addition, another technical task to be achieved by the present invention is a sterilization and treatment device using high-purity hydrogen anions that is harmless to the human body and sterilizes and sterilizes bacteria, viruses, etc. by coating silver (Ag) or silver nano material inside the vortex acceleration discharge pipe It aims to present

또한, 본 발명이 이루고자 하는 또다른 기술적 과제는, 스테인리스강 또는 스테인레스 합금, PVC 재질로 형성된 와류가속배출관을 제공하는 고순도 수소 음이온을 이용한 살균 및 치료 장치를 제시하는데 그 목적이 있다.In addition, another technical task to be achieved by the present invention is to provide a sterilization and treatment device using high-purity hydrogen anions that provides a vortex accelerated discharge pipe formed of stainless steel or stainless alloy, PVC material.

또한, 본 발명이 이루고자 하는 또다른 기술적 과제는, 1개 또는 2개 이상의 와류가속배출관이 설치된 고순도 수소 음이온을 이용한 살균 및 치료 장치를 제시하는데 그 목적이 있다.In addition, another technical problem to be achieved by the present invention is to provide a sterilization and treatment device using high-purity hydrogen anions in which one or two or more vortex acceleration discharge tubes are installed.

또한, 본 발명이 이루고자 하는 또 다른 기술적 과제는, 하우징 외부에 설치된 인체감지센서에 의해 사람이 감지되면 하우징 내부 상단에 설치된 UV 램프를 자동으로 작동시켜 공기 중의 세균, 바이러스 등을 살균 및 멸균시켜 배출시키는 고순도 수소 음이온을 이용한 살균 및 치료 장치를 제시하는데 그 목적이 있다.In addition, another technical problem to be achieved by the present invention is that, when a person is detected by a human body sensor installed outside the housing, the UV lamp installed on the top of the housing is automatically operated to sterilize and sterilize bacteria and viruses in the air and discharge them. Its purpose is to present a sterilization and treatment device using high-purity hydrogen anions.

또한, 본 발명이 이루고자 하는 또다른 기술적 과제는, 인체감지센서에 의해 알칼리 및 산성 증류수의 가열기, 송풍기, UV 램프를 자동으로 온(ON)/오프(OFF) 제어하고, 증류수감지센서에 의해 알칼리 및 산성 증류수의 가열기를 자동으로 온(ON)/오프(OFF) 제어하는 고순도 수소 음이온을 이용한 살균 및 치료 장치를 제시하는데 그 목적이 있다.In addition, another technical task to be achieved by the present invention is to automatically turn on/off the heater, blower, and UV lamp of alkaline and acidic distilled water by a human body sensor, and alkali by a distilled water sensor And an object of the present invention is to present a sterilization and treatment device using a high-purity hydrogen anion that automatically controls on/off the heater of acidic distilled water.

또한, 본 발명이 이루고자 하는 또다른 기술적 과제는, 동작스위치의 단계별 입력에 따라 알칼리 및 산성 증류수의 가열기, 송풍기, UV 램프의 동작을 단계별로 자동으로 제어하고, 동작 및 이상 상태를 램프 또는 화면을 통해 나타내는 고순도 수소 음이온을 이용한 살균 및 치료 장치를 제시하는데 그 목적이 있다.In addition, another technical task to be achieved by the present invention is to automatically control the operation of the heater, blower, and UV lamp of alkali and acid distilled water step-by-step according to the step-by-step input of the operation switch, and display the operation and abnormal state of the lamp or screen The purpose of the present invention is to present a sterilization and treatment device using high-purity hydrogen anions.

본 발명의 해결과제는 이상에서 언급된 것들에 한정되지 않으며, 언급되지 아니한 다른 해결과제들은 아래의 기재로부터 당업자에게 명확하게 이해되어 질 수 있을 것이다.The problems to be solved of the present invention are not limited to those mentioned above, and other problems not mentioned will be clearly understood by those skilled in the art from the following description.

전술한 기술적 과제를 해결하기 위한 수단으로서, 본 발명에 의한 고순도 수소 음이온을 이용한 살균 및 치료 장치는, 알칼리 증류수와 산성 증류수의 화학 반응으로 발생된 수소와 고온의 수증기로 공기 중의 세균과 바이러스를 살균 및 정화시키고, 수소 음이온 발생 고체물질을 통과하면서 수소 음이온과 인체 무해한 원적외선과 다량의 미네랄을 함유하고 있는 살균 산소를 발생하여 외부로 배출하는 살균 및 치료 장치에 있어서, 내부에 칸막이(102)로 공간이 분할되고, 외부에서 내부로 공기를 유입하는 유입구(103)와 내부에서 만들어진 수소 음이온과 인체무해한 원적외선과 다량의 미네랄을 함유하고 있는 살균 산소를 외부로 배출하는 와류가속배출관(300)이 1개 또는 2개 이상 설치된 하우징(101); 상기 칸막이(102)의 하부에 배치되며, 내부에 알칼리 증류수(220)와 산성 증류수(250)가 각각 들어있고, 가열에 의해 알칼리 수증기와 산성 수증기가 화학 반응하여 수소와 고온의 알칼리 및 산성 수증기를 발생시켜 공기 중의 세균과 바이러스를 살균 및 멸균시키는 알칼리 및 산성 반응조(200,230); 상기 알칼리 증류수와 산성 증류수를 가열하는 가열기(120); 상기 칸막이(102)의 상단에 배치되며, 상기 알칼리 및 산성 반응조(200,230)에서 발생된 수소와 고온의 알칼리 및 산성 수증기가 내부에 들어있는 수소 음이온 발생 고체물질(270)을 통과하면서 수소 음이온과 인체 무해한 원적외선과 다량의 미네랄을 함유하고 있는 살균 산소를 발생하는 수소 반응조(260); 상기 수소 반응조(260)에서 발생된 수소 음이온과 원적외선과 살균 산소를 상기 와류가속배출관(300)을 통해 하우징(101) 외부로 배출하는 송풍기(130); 및 상기 하우징(101) 상부에 설치되며, 내부에 형성된 나선형 홈의 강선(304)과 내벽 양쪽에 설치된 와류 블레이드(305)에 의해 내부로 유입된 기체가 회전하여 소용돌이를 일으키면서 유입구(302)보다 작게 형성된 배출구(303)를 통해 가속으로 배출되는 와류가속배출관(300);을 포함하여 구성될 수 있다.As a means for solving the above-described technical problem, the sterilization and treatment device using high-purity hydrogen anions according to the present invention sterilizes bacteria and viruses in the air with hydrogen generated by a chemical reaction of alkaline distilled water and acidic distilled water and high-temperature steam In the sterilization and treatment device for purifying and passing through the hydrogen anion generating solid material, generating hydrogen anions, far-infrared rays harmless to the human body, and sterilizing oxygen containing a large amount of minerals and discharging to the outside, the space with a partition (102) inside This is divided, the inlet 103 for introducing air from the outside to the inside, and the vortex accelerated discharge pipe 300 for discharging to the outside the hydrogen anions made inside, far-infrared rays harmless to the human body, and sterilizing oxygen containing a large amount of minerals to the outside. Or two or more installed housing 101; It is disposed under the partition 102, and contains alkaline distilled water 220 and acidic distilled water 250, respectively, and by heating, alkaline water vapor and acid water vapor chemically react to generate hydrogen and high temperature alkali and acid water vapor. Alkaline and acid reaction tanks 200 and 230 for sterilizing and sterilizing bacteria and viruses in the air by generating; a heater 120 for heating the alkaline distilled water and the acidic distilled water; It is disposed on the upper part of the partition 102, and while passing through the hydrogen anion generating solid material 270 in which hydrogen generated in the alkali and acid reaction tanks 200 and 230 and high-temperature alkali and acid water vapor are contained therein, hydrogen anions and the human body a hydrogen reactor 260 for generating sterilizing oxygen containing harmless far-infrared rays and a large amount of minerals; a blower 130 for discharging hydrogen anions, far-infrared rays, and sterilizing oxygen generated in the hydrogen reactor 260 to the outside of the housing 101 through the vortex acceleration discharge pipe 300; And the gas introduced into the housing 101 is installed on the upper part by the steel wire 304 of the spiral groove formed therein and the vortex blades 305 installed on both sides of the inner wall to rotate and create a vortex than the inlet 302. It may be configured to include; the vortex acceleration discharge pipe 300 discharged at an accelerated rate through the small discharge port 303 .

상기 살균 및 치료 장치는, 상기 하우징(101) 외부에 설치된 인체감지센서(110)에 의해 상기 가열기(120), 상기 송풍기(130)를 자동으로 온(ON)/오프(OFF) 제어하고, 상기 알칼리 증류수와 산성 증류수를 감지하는 증류수감지센서(150)에 의해 증류수의 량이 부족한 경우, 상기 가열기(120)의 작동을 오프시키고 상기 알칼리 및 산성 반응조(200,230)에 함께 설치된 알칼리 세라믹(210)과 산성 세라믹(240)에서 화학 반응으로 수소와 고온의 알칼리 및 산성 수증기를 발생시켜 공기 중의 세균과 바이러스를 살균 및 멸균시키도록 구성될 수 있다.The sterilization and treatment device automatically turns on/off the heater 120 and the blower 130 by a human body sensor 110 installed outside the housing 101, and controls the When the amount of distilled water is insufficient by the distilled water detection sensor 150 for detecting alkaline distilled water and acidic distilled water, the operation of the heater 120 is turned off and the alkali ceramic 210 installed in the alkali and acid reaction tanks 200 and 230 together with the acid The ceramic 240 may be configured to sterilize and sterilize bacteria and viruses in the air by generating hydrogen and high-temperature alkali and acidic water vapor through a chemical reaction.

상기 수소 음이온 발생 고체물질(270)은, 마그네슘(30중량%), 다이아몬드(0.1중량%), 수정(0.1중량%), 백금(0.1중량%), 칼슘(1중량%), 희토류(8중량%), 숯(나머지중량%)을 포함하며, 상기 알칼리 및 산성 수증기와의 화학 반응에 의해 수소 음이온과 인체 무해한 원적외선과 다량의 미네랄을 함유하고 있는 살균 산소를 발생하도록 구성될 수 있다.The hydrogen anion generating solid material 270 is magnesium (30% by weight), diamond (0.1% by weight), quartz (0.1% by weight), platinum (0.1% by weight), calcium (1% by weight), rare earth (8% by weight). %), charcoal (remaining weight %), and may be configured to generate hydrogen anions, far-infrared rays harmless to the human body, and sterilizing oxygen containing a large amount of minerals by a chemical reaction with the alkali and acidic water vapor.

상기 살균 및 치료 장치는, 상기 하우징(101)의 내측 상부에 배치되며, 자외선(UV)으로 공기 중의 세균이나 바이러스를 살균하는 UV 램프(140)를 더 포함하여 구성될 수 있다.The sterilization and treatment device may further include a UV lamp 140 disposed on the inner upper portion of the housing 101 and sterilizing bacteria or viruses in the air with ultraviolet (UV) light.

상기 살균 및 치료 장치는, 동작스위치의 단계별 입력에 따라 상기 가열기(120), 상기 송풍기(130), 상기 UV 램프(140)의 동작을 단계별로 자동으로 제어하고, 동작 및 이상 상태를 동작 표시부(170)를 통해 나타내도록 구성될 수 있다.The sterilization and treatment device automatically controls the operation of the heater 120, the blower 130, and the UV lamp 140 step-by-step according to the step-by-step input of the operation switch, and displays the operation and abnormal state by an operation display unit ( 170) can be configured to show through.

상기 알칼리 및 산성 반응조(200,230)는, 상기 알칼리 증류수와 산성 증류수에 자연성분에서 추출한 인체무해한 향, 허브(Herb), 살균제를 첨가하여 자연 향이 나도록 하고, 세균과 바이러스의 살균 및 멸균 기능을 향상시키도록 구성될 수 있다.The alkali and acid reaction tanks 200 and 230 are added to the alkaline distilled water and acidic distilled water with harmless fragrances, herbs, and sterilizers extracted from natural ingredients to give a natural fragrance, and to improve the sterilization and sterilization function of bacteria and viruses. It can be configured to

상기 와류가속배출관(300)은 내부에 은(Ag) 또는 은나노 물질이 코팅되어 구성될 수 있다.The vortex acceleration discharge pipe 300 may be configured by coating silver (Ag) or a silver nano material therein.

본 발명에 따르면, 알칼리 증류수와 산성 증류수(또는, 알칼리 세라믹과 산성 세라믹)의 화학 반응으로 발생된 수소와 고온의 수증기로 공기 중의 세균과 바이러스를 살균 및 멸균시키고, 수소 음이온 발생 고체물질을 통과하면서 고순도의 수소 음이온과 인체 무해한 원적외선과 다량의 미네랄을 함유하고 있는 살균 산소를 발생하여 와류가속배출관을 통해 회전가속으로 배출시킴으로써, 공기 중의 세균과 바이러스를 효과적으로 살균 및 정화할 수 있고, 인체의 면역력을 증가시키고 인체의 각종 질병의 자연치유력을 증가시킬 수 있는 효과가 있다.According to the present invention, it sterilizes and sterilizes bacteria and viruses in the air with hydrogen generated by a chemical reaction between alkaline distilled water and acidic distilled water (or alkaline ceramic and acidic ceramic) and high-temperature steam, while passing through a solid material generating hydrogen anions By generating high-purity hydrogen anions, far-infrared rays harmless to the human body, and sterilizing oxygen containing a large amount of minerals, and discharging it through rotational acceleration through the vortex acceleration discharge pipe, it is possible to effectively sterilize and purify bacteria and viruses in the air, and to improve the immunity of the human body. It has the effect of increasing the natural healing power of various diseases of the human body.

본 발명의 살균 및 치료 장치에서 발생하는 고순도의 수소 음이온을 흡입하거나 접촉하면, 각종 질병을 예방하고, 각종 항산화 효소의 생성을 촉진하고 활동을 도우며, 임파구(백혈구 일종) 활동으로 오는 산화를 조절하여 세포를 보호하며, 항산화 후 산독화 한 항산화 물질을 재생하며, 독성 활성산소인 하이드록시 라디칼을 선택적으로 제거하여 강력한 항산화 활동에 효능이 있다. By inhaling or contacting high-purity hydrogen anions generated in the sterilization and treatment device of the present invention, it prevents various diseases, promotes the production of various antioxidant enzymes and helps the activity, and regulates oxidation caused by lymphocyte (a type of white blood cell) activity. It protects cells, regenerates oxidized antioxidants after antioxidants, and selectively removes hydroxy radicals, which are toxic free radicals, and has strong antioxidant activity.

그리고, 본 발명의 살균 및 치료 장치에서 발생하는 원적외선을 쐬면 각종 질병의 원인이 되는 세균과 바이러스를 살균 및 멸균할 수 있어 자연 치료 효능이 있다. And, when the far-infrared rays generated from the sterilization and treatment device of the present invention are applied, it is possible to sterilize and sterilize bacteria and viruses that cause various diseases, so that there is a natural therapeutic effect.

또한, 본 발명은 수소 음이온 발생 고체물질을 이용하여 고순도의 수소 음이온을 발생시킬 수 있으며, 실내 공기 중의 세균이나 바이러스를 살균하여 정화할 수 있고, 인체의 세균이나 바이러스 등을 살균 및 멸균하여 치료할 수 있는 효과가 있다. In addition, the present invention can generate high-purity hydrogen anions using a hydrogen anion generating solid material, can sterilize and purify bacteria or viruses in indoor air, and can be treated by sterilizing and sterilizing bacteria or viruses in the human body. there is an effect

또한, 본 발명은 이동이 가능하고 자연 치유력을 향상시키면서, 공기를 정화 및 살균시킬 수 있고, 고순도의 수소 음이온을 방출할 수 있는 자연 치유 공간을 형성할 수 있는 효과가 있다.In addition, the present invention has the effect of forming a natural healing space capable of moving and improving natural healing power, purifying and sterilizing air, and emitting high-purity hydrogen anions.

또한, 본 발명은 고순도의 수소 음이온과 다량의 미네랄을 함유하고 있는 살균 산소를 제공할 수 있어 면역력을 증가시키고 자연치유력을 증가시켜 가정이나 공공시설에서 사용할 경우 위생건강에 일조할 수 있다. 특히, 병원에서 사용할 경우 치료효과의 향상까지 기대할 수 있고, 구제역이나 각종 가축 전염병의 창궐시에는 축산농가에서 유용하게 사용할 수 있는 효과가 있다.In addition, the present invention can provide high-purity hydrogen anions and sterilization oxygen containing a large amount of minerals, thereby increasing immunity and increasing natural healing power, thereby contributing to hygiene and health when used at home or public facilities. In particular, when used in hospitals, an improvement in the therapeutic effect can be expected, and there is an effect that can be usefully used in livestock farms during outbreaks of foot-and-mouth disease or various livestock infectious diseases.

본 발명은 병원, 의료 및 치료기관, 공공시설 및 장소, 사무실, 건물 내부, 농축산업 및 수산업 분야 등과 같은 광범위한 분야에서 유익하게 활용될 수 있다.The present invention can be advantageously used in a wide range of fields, such as hospitals, medical and treatment institutions, public facilities and places, offices, inside buildings, agricultural and livestock industries and fishery fields.

본 발명의 효과는 이상에서 언급된 것들에 한정되지 않으며, 언급되지 아니한 다른 효과들은 아래의 기재로부터 당업자에게 명확하게 이해되어 질 수 있을 것이다.Effects of the present invention are not limited to those mentioned above, and other effects not mentioned will be clearly understood by those skilled in the art from the following description.

도 1 내지 도 3은 본 발명의 제1 실시예에 의한 고순도 수소 음이온을 이용한 살균 및 치료 장치를 나타낸 도면으로,
도 1은 구성도이고,

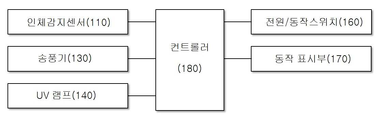

도 2는 블록 구성도이고,
도 3은 수소 음이온 발생 고체물질의 구성도이다.
도 4 내지 도 7은 와류가속배출관(300)의 예를 나타낸 도면으로,
도 4는 제품 사진 및 외형도이고,
도 5는 단면도이고,
도 6은 내부 구성예를 나타낸 도면이고,
도 7은 내부 모습을 나타낸 제품 사진이다.
도 8 및 도 9는 본 발명의 제2 실시예에 의한 고순도 수소 음이온을 이용한 살균 및 치료 장치의 구성도 및 블록 구성도이다.1 to 3 are views showing a sterilization and treatment apparatus using high-purity hydrogen anions according to a first embodiment of the present invention;
1 is a configuration diagram,
2 is a block diagram of the
3 is a block diagram of a solid material for generating hydrogen anions.
4 to 7 are views showing an example of the vortex acceleration discharge pipe 300,
4 is a product photograph and external view,
5 is a cross-sectional view;
6 is a view showing an example of the internal configuration,
7 is a product photograph showing the internal appearance.
8 and 9 are block diagrams and block diagrams of a sterilization and treatment device using high-purity hydrogen anions according to a second embodiment of the present invention.

아래에서는 첨부한 도면을 참조하여 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자가 용이하게 실시할 수 있도록 본 발명의 실시 예를 상세히 설명한다. 그러나 본 발명은 여러 가지 상이한 형태로 구현될 수 있으며 여기에서 설명되는 실시 예에 한정되지 않는다. 그리고 도면에서 본 발명을 명확하게 설명하기 위해서 설명과 관계없는 부분은 생략하였으며, 발명의 설명 전체를 통하여 유사한 부분에 대해서는 유사한 도면 부호를 붙여 설명하기로 한다.Hereinafter, embodiments of the present invention will be described in detail with reference to the accompanying drawings so that those skilled in the art can easily carry out the present invention. However, the present invention may be embodied in several different forms and is not limited to the embodiments described herein. And in order to clearly explain the present invention in the drawings, parts irrelevant to the description are omitted, and similar reference numerals are attached to similar parts throughout the description of the invention.

이하, 본 발명에서 실시하고자 하는 구체적인 기술내용에 대해 첨부도면을 참조하여 상세하게 설명하기로 한다. Hereinafter, specific technical contents to be practiced in the present invention will be described in detail with reference to the accompanying drawings.

제1 실시예first embodiment

도 1 내지 도 3은 본 발명의 제1 실시예에 의한 고순도 수소 음이온을 이용한 살균 및 치료 장치를 나타낸 도면으로, 도 1은 구성도이고, 도 2는 블록 구성도이고, 도 3은 수소 음이온 발생 고체물질의 구성도이다. 그리고, 도 4 내지 도 7은 와류가속배출관(300)의 예를 나타낸 도면으로, 도 4는 제품 사진 및 외형도이고, 도 5는 단면도이고, 도 6은 내부 구성예를 나타낸 도면이고, 도 7은 내부 모습을 나타낸 제품 사진이다.1 to 3 are views showing a sterilization and treatment apparatus using a high-purity hydrogen anion according to a first embodiment of the present invention. FIG. 1 is a block diagram, FIG. 2 is a block diagram, and FIG. 3 is hydrogen anion generation It is a diagram of the composition of a solid substance. And, Figures 4 to 7 are views showing an example of the vortex acceleration discharge pipe 300, Figure 4 is a product photograph and an external view, Figure 5 is a cross-sectional view, Figure 6 is a view showing an example of the internal configuration, Figure 7 is a product photo showing the inside appearance.

본 발명의 제1 실시예에 의한 살균 및 치료 장치는 도 1 및 도 2에 나타낸 바와 같이, 하우징(housing; 101), 인체감지센서(110), 가열기(120), 송풍기(130), UV 램프(140), 증류수감지센서(150), 전원/동작스위치(160), 동작 표시부(170), 컨트롤러(180), 알칼리 반응조(200), 산성 반응조(230), 수소 반응조(260), 와류가속배출관(300,310)을 포함하고 있다.Sterilization and treatment apparatus according to the first embodiment of the present invention, as shown in Figures 1 and 2, a housing (housing; 101), a human body sensor 110, a heater 120, a blower 130, UV lamp 140, distilled water detection sensor 150, power/operation switch 160, operation display unit 170, controller 180, alkali reaction tank 200, acid reaction tank 230, hydrogen reaction tank 260, vortex acceleration It includes discharge pipes 300 and 310 .

먼저, 본 발명의 살균 및 치료 장치(제1 실시예)는, 상기 알칼리 반응조(200)의 알칼리 증류수(220)와 상기 산성 반응조(230)의 산성 증류수(250)의 가열에 의한 화학 반응으로 발생된 수소와 고온의 수증기로 하우징(101) 내부로 유입된 공기 중의 세균과 바이러스를 살균 및 멸균시키고, 상기 송풍기(130)의 바람에 의해 상기 수소 반응조(260)의 수소 음이온 발생 고체물질(270)을 통과하면서 고순도의 수소 음이온과 인체 무해한 원적외선과 다량의 미네랄을 함유하고 있는 살균 산소를 발생시키고, 상기 송풍기(130)의 바람에 의해 상기 와류가속배출관(300,310)을 통해 회전가속하여 외부로 배출되게 된다.First, in the sterilization and treatment apparatus (first embodiment) of the present invention, a chemical reaction is generated by heating the alkaline distilled water 220 of the alkali reaction tank 200 and the acidic distilled water 250 of the acidic reaction tank 230 . Sterilize and sterilize bacteria and viruses in the air introduced into the housing 101 with the hydrogen and high-temperature steam, and the hydrogen anion generation solid material 270 of the hydrogen reactor 260 by the wind of the blower 130. Generates sterilizing oxygen containing high-purity hydrogen anions, far-infrared rays harmless to the human body, and a large amount of minerals while passing through, and rotates and accelerates through the vortex acceleration discharge pipes 300 and 310 by the wind of the blower 130 to be discharged to the outside do.

이를 위해, 상기 하우징(housing; 101)은 내부에 설치된 칸막이(102)에 의해 공간이 상하로 분할되고, 외부의 공기를 내부로 유입하는 유입구(103)가 설치되고, 상부 및/또는 상단에 와류가속배출관(300, 310)이 설치되어 있다. 이때, 상기 와류가속배출관(300, 310)은 내부에서 만들어진 수소 음이온과 인체무해한 원적외선과 다량의 미네랄을 함유하고 있는 살균 산소를 내부에 형성된 강선(304)과 와류 블레이드(vortex blade; 305,306)에 의해 회전 가속하여 배출하게 된다.To this end, the housing 101 has a space divided up and down by a partition 102 installed therein, an inlet 103 for introducing outside air to the inside is installed, and a vortex at the top and/or top Accelerated discharge pipes 300 and 310 are installed. At this time, the vortex acceleration discharge pipe (300, 310) is formed inside the hydrogen anion, far-infrared rays harmless to the human body, and sterilizing oxygen containing a large amount of minerals by the steel wire 304 and vortex blade; 305,306 formed therein. It is rotated and discharged.

상기 하우징(101)의 외측면에는 인체감지센서(110)가 설치될 수 있다. 상기 인체감지센서(110)는 움직임감지센서, 적외선센서 등으로 구성될 수 있으며, 소정의 거리내에(또는, 공간내에) 접근하는 사람을 감지하여 상기 가열기(120), 상기 송풍기(130), 상기 UV 램프(140)의 작동을 온(ON)/오프(OFF) 하도록 한다.A human body sensor 110 may be installed on the outer surface of the housing 101 . The human body sensor 110 may be composed of a motion sensor, an infrared sensor, etc., and detects a person approaching within a predetermined distance (or within a space) to detect a person approaching the heater 120, the blower 130, and the The operation of the UV lamp 140 is to be turned on (ON) / off (OFF).

상기 하우징(101) 내부의 칸막이(102) 아래에는 상기 알칼리 반응조(200)와 상기 산성 반응조(230)가 나란히 배치되고, 상기 알칼리 반응조(200)와 상기 산성 반응조(230)의 하부에는 상기 가열기(120)가 배치될 수 있다.The alkali reaction tank 200 and the acid reaction tank 230 are arranged side by side under the partition 102 inside the housing 101, and the heater ( 120) can be arranged.

상기 알칼리 반응조(200)에는 알칼리 증류수(220)가 들어있고, 상기 산성 반응조(230)에는 산성 증류수(250)가 들어있다. The alkaline reaction tank 200 contains alkaline distilled water 220 , and the acidic reaction tank 230 contains acidic distilled water 250 .

여기서, 상기 알칼리 반응조(200)는 상기 알칼리 증류수(220) 속에 알칼리 세라믹(210)이 추가로 구성될 수 있으며, 상기 산성 반응조(230)는 상기 산성 증류수(250) 속에 산성 세라믹(240)이 추가로 구성될 수 있다. Here, in the alkali reaction tank 200, an alkali ceramic 210 may be additionally configured in the alkaline distilled water 220, and in the acidic reaction tank 230, an acidic ceramic 240 is added in the acidic distilled water 250 can be composed of

또한, 상기 알칼리 증류수(220)와 산성 증류수(250)에 자연성분에서 추출한 인체무해한 향, 허브(Herb), 살균제를 첨가하여 자연 향이 나도록 하고, 세균과 바이러스의 살균 및 멸균 기능을 향상시키도록 구성될 수 있다.In addition, to the alkaline distilled water 220 and acidic distilled water 250, harmless fragrances, herbs, and disinfectants extracted from natural ingredients are added to give a natural fragrance, and to improve the sterilization and sterilization function of bacteria and viruses. can be

상기 알칼리 증류수(220)와 산성 증류수(250)는 상기 가열기(120)에 의해 가열되어 고온의 알칼리 수증기와 고온의 산성 수증기로 발생되며(예를 들어, 600℃ 이상), 상기 고온의 알칼리 및 산성 수증기와 이들의 화학 반응에 의해 발생한 수소에 의해 공기 중의 세균과 바이러스를 살균 및 멸균시키게 된다.The alkaline distilled water 220 and the acidic distilled water 250 are heated by the heater 120 to generate high-temperature alkaline steam and high-temperature acid steam (eg, 600° C. or higher), and the high-temperature alkali and acid Water vapor and hydrogen generated by their chemical reaction sterilize and sterilize bacteria and viruses in the air.

상기 가열기(120)는 상기 인체감지센서(110)에 의해 사람이 감지되면 자동으로 작동하여 상기 알칼리 증류수(220)와 산성 증류수(250)를 가열하게 된다. The heater 120 automatically operates when a person is detected by the human body sensor 110 to heat the alkaline distilled water 220 and the acidic distilled water 250 .

상기 증류수감지센서(150)는 상기 알칼리 증류수(220)와 산성 증류수(250)의 량을 감지하는 센서로서, 증류수의 량이 부족한 경우 상기 증류수감지센서(150)의 신호에 의해 상기 가열기(120)의 전원이 오프(OFF) 된다.The distilled water detection sensor 150 is a sensor that detects the amounts of the alkaline distilled water 220 and the acidic distilled water 250. When the amount of distilled water is insufficient, the distilled water detection sensor 150 signals the heater 120. The power is turned OFF.

이때, 상기 증류수감지센서(150)의 신호에 의해 상기 가열기(120)의 전원이 오프(OFF) 된 경우, 상기 알칼리 증류수(220)와 산성 증류수(250)가 없더라도 상기 알칼리 및 산성 반응조(200,230)에 함께 설치된 알칼리 세라믹(210)과 산성 세라믹(240)에서 자연 상태의 화학 반응으로 수소와 고온의 열이 발생되어 공기 중의 세균과 바이러스를 살균 및 멸균시키게 된다. 상기 알칼리 수증기와 산성 수증기가 반응하면서 고온의 열을 발생시키게 되고 이때 발생한 열이 공기 중의 세균이나 각종 유기물질을 살균 정화시키게 된다.At this time, when the power of the heater 120 is turned off by the signal of the distilled water detection sensor 150, even if the alkaline distilled water 220 and the acidic distilled water 250 are not present, the alkali and acid reaction tanks 200 and 230 Hydrogen and high-temperature heat are generated by a chemical reaction in a natural state in the alkali ceramic 210 and the acid ceramic 240 installed together in the air to sterilize and sterilize bacteria and viruses in the air. The alkaline water vapor and acidic water vapor react to generate high-temperature heat, and the generated heat sterilizes and purifies bacteria and various organic substances in the air.

상기 알칼리 증류수(220)와 상기 산성 증류수(250)에는 미네랄의 유기무기질(활성 무기질), 향, 허브를 첨가하여 구성될 수 있다. The alkaline distilled water 220 and the acidic distilled water 250 may be constituted by adding mineral organic minerals (active minerals), fragrances, and herbs.

상기 알칼리 및 산성 반응조(200,230)에서 발생된 수소와 고온의 수증기는 상기 송풍기(130)의 흡입에 의해 상기 칸막이(102) 상단에 설치된 수소 반응조(260)로 유입된다.Hydrogen and high-temperature steam generated in the alkali and acid reactors 200 and 230 are introduced into the hydrogen reactor 260 installed at the top of the partition 102 by suction of the blower 130 .

상기 수소 반응조(260)는 상기 칸막이(102)의 상단에 배치되며, 내부에 수소 음이온 발생 고체물질(270)이 들어있다. 상기 송풍기(130)에 의해 상기 알칼리 및 산성 반응조(200,230)에서 발생된 수소와 고온의 수증기가 상기 수소 반응조(260)의 내부를 통과하게 된다. 이때, 상기 고온의 수증기가 상기 수소 반응조(260)의 내부에 들어있는 수소 음이온 발생 고체물질(270)을 통과하면서 화학 반응을 일으켜 고순도의 수소 음이온을 발생시키고, 인체 무해한 원적외선을 발생시키게 된다.The hydrogen reaction tank 260 is disposed on the upper end of the partition 102, and a solid material 270 for generating hydrogen anions is contained therein. Hydrogen and high-temperature water vapor generated in the alkali and acid reaction tanks 200 and 230 by the blower 130 pass through the inside of the hydrogen reaction tank 260 . At this time, the high-temperature steam passes through the hydrogen anion generating solid material 270 contained in the hydrogen reaction tank 260, causing a chemical reaction to generate high-purity hydrogen anions, and far-infrared rays harmless to the human body.

상기 수소 음이온 발생 고체물질(270)은, 마그네슘(30중량%), 다이아몬드(0.1중량%), 수정(0.1중량%), 백금(0.1중량%), 칼슘(1중량%), 희토류(8중량%), 숯(나머지 중량%)을 포함하여 구성될 수 있으며, 상기 알칼리 및 산성 반응조(200,230)에서 발생된 고온의 수증기와의 화학 반응에 의해 고순도의 수소 음이온과 인체 무해한 원적외선과 다량의 미네랄을 함유하고 있는 살균 산소를 발생하게 된다.The hydrogen anion generating solid material 270 is magnesium (30% by weight), diamond (0.1% by weight), quartz (0.1% by weight), platinum (0.1% by weight), calcium (1% by weight), rare earth (8% by weight). %), charcoal (remaining weight %), and high-purity hydrogen anions and harmless far-infrared rays and a large amount of minerals by chemical reaction with high-temperature steam generated in the alkali and acid reaction tanks 200 and 230 The sterilizing oxygen it contains is generated.

예를 들면, 상기 고순도의 수소 음이온은 상기 수소 음이온 발생 고체물질(270)을 구성하고 있는 마그네슘(Mg), 칼슘(Ca), 희토류, 숯(무정형탄소)과 상기 고온의 수증기가 화학 반응하여 생성될 수 있다.For example, the high-purity hydrogen anion is produced by chemical reaction between magnesium (Mg), calcium (Ca), rare earth, charcoal (amorphous carbon) and the high-temperature water vapor constituting the hydrogen anion generating solid material 270 . can be

예를 들면, 마그네슘(Mg), 캄슘(Ca) 금속은 물이나 산소와의 반응성이 아주 강한 것으로 알려져 있다. For example, magnesium (Mg) and calcium (Ca) metals are known to have very strong reactivity with water or oxygen.

마그네슘(Mg)과 물(H₂O)이 반응하면 수산화마그네슘(Mg(OH)₂과 수소(H₂)기체가 발생한다.When magnesium (Mg) and water (H ₂ O) react, magnesium hydroxide (Mg(OH) ₂ and hydrogen (H ₂ ) gas are generated.

Mg + 2H₂O → Mg(OH)₂ + H₂↑Mg + 2H ₂ O → Mg(OH) ₂ + H ₂ ↑

여기서, Mg(OH)₂는 이온으로 Mg2⁺⁺, 2OH^_이며, 수산화이온이 생긴다. 그래서 염기성이되며, P.P.용액의 색이 붉어진다.Here, Mg(OH) ₂ is an ion, Mg2 ⁺⁺ , 2OH ^_ , and hydroxide ions are generated. So it becomes basic, and the color of the PP solution becomes red.

마찬가지로, 칼슘(Ca)과 물(H₂O)이 반응하면 수산화칼슘(Ca(OH)₂과 수소(H₂)기체가 발생한다.Similarly, when calcium (Ca) and water (H ₂ O) react, calcium hydroxide (Ca(OH) ₂ and hydrogen (H ₂ ) gas are generated.

Ca + 2H₂O → Ca(OH)₂ + H₂↑Ca + 2H ₂ O → Ca(OH) ₂ + H ₂ ↑

여기서, Ca(OH)₂는 이온으로 Ca2⁺⁺, 2OH^_이며, 수산화이온이 생긴다.Here, Ca(OH) ₂ is Ca2 ⁺⁺ , 2OH ^_ as an ion, and hydroxide ions are generated.

또한, 상기 고순도의 수소 음이온은 본 출원인이 출원한 등록특허 제10-1372999호(등록일; 2014.03.05.)의 수소 음이온 살균 정화장치에 의해 생성될 수 있다.In addition, the high-purity hydrogen anion may be generated by the hydrogen anion sterilization and purification apparatus of Patent Registration No. 10-1372999 (registration date; 2014.03.05.) filed by the present applicant.

상기 등록특허 제10-1372999호의 수소 음이온 살균 정화장치는, 케이스 내에 공급실과 밀폐된 독립공간의 이온화실, 자화실, 살균실을 마련하며, 상기 공급실의 외측에는 외기의 흡입을 위한 복수의 통기공을 형성하고, 공급실의 내부에는 공기공급장치를 설치하여 공기 공급장치에 결합되는 제1 공급대롱의 단부가 이온화실 내부에 위치하게 하며, 이온화실 내부에 위치한 제1 공급대롱의 단부에 통기공이 조밀하게 형성된 제1 세라믹 공급관을 결합하되, 제1 세라믹 공급관은 공급실의 저부에 위치하도록 하고, 천연 광물에 모라자이트(morazite), 제노타이트(zenotine), 일라이트-운모(illite-mica), 제올라이트(zeolite), 토르마린(tourmaline) 중 어느 하나 이상의 물질을 혼합하여 이루어진 혼합물에 촉매제를 투입한 후 구상체로 성형한 천연광촉 음이온 구상체를 상기 이온화실에 투입하여 제1 세라믹 공급관의 상부에 천연광촉 음이온 구상체를 적층하며, 상기 이온화실의 상부에 설치되는 제2 공급대롱의 단부가 자화실 내부에 위치하게 하고, 자화실 내부에 위치한 제2 공급대롱의 단부에 통기공이 조밀하게 형성된 제2 세라믹 공급관을 결합하되, 제2 세라믹 공급관은 자화실의 저부에 위치하도록 하며, 자화실에 자화 마그네슘 구상체를 투입하여 제2 세라믹 공급관의 상부에 자화 마그네슘 구상체를 적층하고, 상기 자화실의 상부에 설치되는 제3 공급대롱의 단부가 살균실 내부에 위치하게 하고, 살균실 내부에 위치한 제3 공급대롱의 단부에 통기공이 조밀하게 형성된 제3 세라믹 공급관을 결합하되, 제3 세라믹 공급관은 살균실의 저부에 위치하도록 하며, 살균실 내에 천연 식초를 투입하여 제3 세라믹 공급관이 천연 식초에 잠겨지게 하고, 상기 살균실의 상부에 설치되는 제4 공급대롱의 단부를 케이스 외부로 유출시켜 제4 공급대롱의 단부에 제4 세라믹 공급관을 결합하여 구성된다.The hydrogen anion sterilization and purification device of Patent No. 10-1372999 provides an ionization chamber, a magnetization chamber, and a sterilization chamber in an independent space closed with a supply chamber in a case, and a plurality of ventilation holes for suction of external air are provided outside the supply chamber and an air supply device is installed inside the supply chamber so that the end of the first supply rod coupled to the air supply device is located inside the ionization chamber, and a ventilation hole is provided at the end of the first supply rod located inside the ionization chamber. The densely formed first ceramic supply pipe is coupled, but the first ceramic supply pipe is located at the bottom of the supply chamber, and natural minerals such as morazite, zenotine, illite-mica, After adding a catalyst to a mixture made by mixing any one or more of zeolite and tourmaline, a natural photocatalyst anion spheroid formed into a spherical shape is put into the ionization chamber, and a natural photocatalyst is placed on the upper part of the first ceramic supply pipe. An anion spheroid is stacked, and the end of the second supply rod installed on the upper part of the ionization chamber is located inside the magnetization chamber, and the second supply tube is densely formed with vents at the end of the second supply rod located inside the magnetization chamber. The ceramic supply pipe is coupled, but the second ceramic supply pipe is positioned at the bottom of the magnetization chamber, and the magnetized magnesium spheroids are put into the magnetization chamber to stack the magnetized magnesium spheroids on the upper part of the second ceramic supply pipe, and the upper part of the magnetization chamber The end of the third supply rod installed in the sterilization chamber is placed inside the sterilization chamber, and the third ceramic supply tube having dense vents is coupled to the end of the third supply rod located inside the sterilization chamber, but the third ceramic supply tube is sterilized The third ceramic supply pipe is immersed in the natural vinegar by putting natural vinegar in the sterilization chamber, and the end of the fourth supply rod installed in the upper part of the sterilization chamber is discharged to the outside of the case to make the fourth It is configured by coupling the fourth ceramic supply pipe to the end of the supply rod.

또한, 상기 고순도의 수소 음이온은 본 출원인이 출원한 공개특허 제10-2005-0028640호(공개일; 2005.03.23.)의 천연 광촉 음이온 제조방법에 의해 생성될 수 있다.In addition, the high-purity hydrogen anion may be produced by the method for preparing a natural photocatalyst anion of Patent Publication No. 10-2005-0028640 (published on March 23, 2005) filed by the present applicant.

상기 공개특허 제10-2005-0028640호의 천연 광촉 음이온 제조방법은, 통상의 천연 광물과 모라자이트(morazite), 제노타이트(zenotine), 일라이트-운모(illite-mica), 제올라이트(zeolite), 벤토나이트(bentonite), 토르마린(tourmaline), 그리고 한방 약제 광물을 각각 분쇄한 후 서로 혼합하는 공정과, 상기의 광물들을 혼합 후 이 광물에 물을 혼합하여 36시간 숙성한 다음 150°로 수분이 완전히 증발하여 천연의 혼합 덩어리가 이루어지도록 가열하는 공정과, 상기 천연 혼합 덩어리를 다시 분쇄 후 촉매하는 공정과, 상기 분쇄 후 미열(100°미만)로 3시간 이상 처리 중화/치환하여 음이온 분말이 제조되어지는 것을 특징으로 한다.The method for producing a natural photocatalyst anion of Patent Publication No. 10-2005-0028640 includes a conventional natural mineral and morazite, zenotite, illite-mica, zeolite, The process of grinding bentonite, tourmaline, and herbal medicine minerals, respectively, and mixing them with each other, mixing the above minerals, mixing these minerals with water, maturing for 36 hours, and then completely evaporating the moisture at 150° The process of heating to form a natural mixed mass, the process of catalyzing the natural mixed mass again after grinding, and neutralizing/substituting treatment with mild heat (less than 100 °) for 3 hours or more after grinding to produce anion powder characterized in that

계속해서, 상기 수소 음이온 발생 고체물질(270)에서는 고순도의 수소 음이온의 생성과 함께 인체 무해한 원적외선을 발생시킨다. 이때, 원적외선은 상기 수소 음이온 발생 고체물질(270)을 구성하고 있는 다이아몬드(0.1중량%), 수정(0.1중량%), 백금(0.1중량%), 희토류(8중량%), 숯(나머지중량%) 등에서 발생될 수 있다.Subsequently, the hydrogen anion generating solid material 270 generates high-purity hydrogen anions and far-infrared rays harmless to the human body. At this time, the far infrared rays are diamond (0.1% by weight), quartz (0.1% by weight), platinum (0.1% by weight), rare earth (8% by weight), charcoal (remaining weight%) constituting the hydrogen anion generating solid material 270 . ) may occur.

또한, 상기 알칼리 및 산성 반응조(200,230)에서 발생된 수소와 고온의 수증기가 상기 수소 반응조(260)의 수소 음이온 발생 고체물질(270)을 통과하면서 고순도의 수소 음이온과 원적외선을 발생시키고, 다량의 미네랄을 함유하고 있는 살균 산소를 발생시킨다. 여기서, 미네랄은 무기질(무기염료)로 탄소, 수소, 산소, 질소를 제외한 나머지 원소를 말하며, 칼슘(Ca), 마그네슘(Mg) 등을 포함한다. In addition, hydrogen and high-temperature water vapor generated in the alkali and acid reaction tanks 200 and 230 pass through the hydrogen anion generating solid material 270 of the hydrogen reaction tank 260 to generate high-purity hydrogen anions and far-infrared rays, and a large amount of minerals sterilizing oxygen containing Here, minerals are minerals (inorganic dyes) and refer to elements other than carbon, hydrogen, oxygen, and nitrogen, and include calcium (Ca), magnesium (Mg), and the like.

상기 수소 반응조(260)의 상부에는 상기 송풍기(130)가 설치될 수 있다. 상기 송풍기(130)는 상기 인체감지센서(110)에서 사람이 감지된 경우 또는 상기 전원/동작스위치(160)에 의해 작동이 된다. 상기 송풍기(130)는 상기 전원/동작스위치(160)에 의해 단계별로 작동 세기(강약)가 조절될 수 있다.The blower 130 may be installed above the hydrogen reactor 260 . The blower 130 is operated when a person is detected by the human body sensor 110 or by the power/action switch 160 . The blower 130 may have an operating intensity (strength or weakness) adjusted in stages by the power/operation switch 160 .

상기 송풍기(130)가 작동되면 상기 수소 반응조(260)에서 발생된 수소 음이온과 원적외선과 살균 산소가 상기 송풍기(130)의 바람을 통해 상기 하우징(101)의 상부로 확산된다. When the blower 130 is operated, hydrogen anions, far infrared rays, and sterilizing oxygen generated in the hydrogen reactor 260 are diffused to the upper portion of the housing 101 through the wind of the blower 130 .

상기 하우징(101)의 내측 상단에는 상기 UV 램프(140)가 설치될 수 있다. 상기 UV 램프(140)는 자외선(UV)으로 공기 중의 세균과 바이러스 등을 20초 이내에 99.9중량% 살균하여 정화할 수 있다. 상기 UV 램프(140)는 자외선(UV)A, 자외선(UV)C을 포함하여 구성될 수 있다.The UV lamp 140 may be installed on the inner upper end of the housing 101 . The UV lamp 140 can be purified by sterilizing 99.9% by weight of bacteria and viruses in the air within 20 seconds with ultraviolet (UV) light. The UV lamp 140 may include ultraviolet (UV) A and ultraviolet (UV) C.

상기 UV 램프(140)는 상기 인체감지센서(110)에서 사람이 감지된 경우 또는 상기 전원/동작스위치(160)에 의해 작동이 된다. 상기 UV 램프(140)는 상기 전원/동작스위치(160)에 의해 단계별로 작동 세기(강약)가 조절될 수 있다.The UV lamp 140 is operated when a person is detected by the human body detection sensor 110 or by the power/operation switch 160 . The UV lamp 140 may have an operation intensity (strength or weakness) adjusted in stages by the power/operation switch 160 .

상기 UV 램프(140)에 의해 다시한번 살균된 공기 중에 포함된 상기 수소 음이온과 원적외선과 살균 산소는 상기 송풍기(130)의 바람에 의해 상기 하우징(101)의 상단 및/또는 상부에 설치된 상기 와류가속배출관(300)을 통해 외부로 배출되게 된다. 이때, 상기 와류가속배출관(300)는 1개 또는 2개 이상 구성될 수 있다.The hydrogen anions, far-infrared rays and sterilizing oxygen contained in the air sterilized by the UV lamp 140 once again are the vortex acceleration installed on the upper end and/or upper part of the housing 101 by the wind of the blower 130 . It is discharged to the outside through the discharge pipe (300). At this time, the vortex acceleration discharge pipe 300 may be configured in one or two or more.

상기 와류가속배출관(300)은 도 4 내지 도 7에 나타낸 바와 같이, 일측에 공기 유입구(302)가 형성되고 타측에 유입구(302)보다 작게 배출구(303)가 형성된 원통 형상의 몸체(301)와, 상기 몸체(301)의 내부에 나선형 홈으로 형성된 강선(304)과, 상기 강선(304)이 형성된 상기 몸체(301)의 내벽 양쪽에 설치된 와류 블레이드(305)를 포함하며, 상기 강선(304)과 상기 와류 블레이드(305)에 의해 내부로 유입된 기체가 회전하여 소용돌이를 일으키면서 상기 유입구(302)보다 작게 형성된 상기 배출구(303)를 통해 가속으로 배출되게 된다.The vortex acceleration discharge pipe 300 has a cylindrical body 301 having an air inlet 302 formed on one side and an outlet 303 smaller than the inlet 302 on the other side as shown in FIGS. 4 to 7 and , a steel wire 304 formed as a spiral groove inside the body 301, and vortex blades 305 installed on both sides of the inner wall of the body 301 in which the steel wire 304 is formed, the steel wire 304 And the gas introduced into the inside by the vortex blade 305 rotates and causes a vortex, and is discharged at an accelerated rate through the outlet 303 formed smaller than the inlet 302 .

상기 와류가속배출관(300)을 통해 배출되는 상기 고순도의 수소 음이온과 원적외선과 각종 미네랄이 포함된 살균 산소는, 공기 중의 세균과 바이러스를 효과적으로 살균 및 정화할 수 있고, 인체의 면역력을 증가시키고 인체의 각종 질병의 자연치유력을 증가시킬 수 있다.The high-purity hydrogen anions discharged through the vortex acceleration discharge pipe 300 and sterilizing oxygen containing far-infrared rays and various minerals can effectively sterilize and purify bacteria and viruses in the air, increase the immunity of the human body, and It can increase the natural healing power of various diseases.

상기 컨트롤러(180)는, 상기 하우징(101) 외부에 설치된 인체감지센서(110)에 의해 상기 가열기(120), 상기 송풍기(130), 상기 UV 램프(140)를 자동으로 온(ON)/오프(OFF) 제어하게 된다. 그리고, 상기 알칼리 증류수(220)와 산성 증류수(250)를 감지하는 증류수감지센서(150)에 의해 증류수의 량이 부족한 경우, 상기 가열기(120)의 작동을 오프시키게 된다. 이때, 상기 알칼리 및 산성 반응조(200,230)에 함께 설치된 알칼리 세라믹(210)과 산성 세라믹(240)에서 화학 반응으로 수소와 고온의 알칼리 및 산성 수증기를 발생시켜 공기 중의 세균과 바이러스를 살균 및 멸균시키게 된다. The controller 180 automatically turns on/off the heater 120 , the blower 130 , and the UV lamp 140 by the human body sensor 110 installed outside the housing 101 . (OFF) to control. And, when the amount of distilled water is insufficient by the distilled water detection sensor 150 for detecting the alkaline distilled water 220 and the acidic distilled water 250, the operation of the heater 120 is turned off. At this time, hydrogen and high-temperature alkali and acid water vapor are generated through a chemical reaction in the alkali ceramic 210 and the acid ceramic 240 installed together in the alkali and acid reaction tanks 200 and 230 to sterilize and sterilize bacteria and viruses in the air. .

또한, 상기 컨트롤러(180)는, 상기 전원/동작스위치(160)의 단계별 입력(동작의 강약 조절)에 따라 상기 가열기(120), 상기 송풍기(130), 상기 UV 램프(140)의 동작을 단계별로 자동으로 제어하고, 동작 및 이상 상태를 상기 동작 표시부(170)를 통해 나타낸다.In addition, the controller 180 controls the operation of the heater 120 , the blower 130 , and the UV lamp 140 step by step according to the step-by-step input (control of the intensity of operation) of the power/operation switch 160 . is automatically controlled, and the operation and abnormal state are displayed through the operation display unit 170 .

상기 동작 표시부(170)는 LED 램프, LCD 또는 LED 화면으로 구성될 수 있으며, 상기 가열기(120), 상기 송풍기(130), 상기 UV 램프(140)의 온(ON)/오프(OFF) 동작을 표시하고, 이상 또는 고장 발생시 경보음을 울리고 LED 램프를 점등하거나 점멸하고, LCD 또는 LED 화면에 적색으로 표시하여 구성될 수 있다.The operation display unit 170 may be composed of an LED lamp, LCD or LED screen, and performs ON/OFF operations of the heater 120 , the blower 130 , and the UV lamp 140 . It can be configured to display, sound an alarm when an abnormality or malfunction occurs, turn on or flicker the LED lamp, and display in red on the LCD or LED screen.

제2 실시예second embodiment

도 8 및 도 9는 본 발명의 제2 실시예에 의한 고순도 수소 음이온을 이용한 살균 및 치료 장치의 구성도 및 블록 구성도이다.8 and 9 are block diagrams and block diagrams of a sterilization and treatment device using high-purity hydrogen anions according to a second embodiment of the present invention.

본 발명의 제2 실시예에 의한 살균 및 치료 장치는 도 8 및 도 9에 나타낸 바와 같이, 하우징(housing; 101), 인체감지센서(110), 송풍기(130), UV 램프(140), 전원/동작스위치(160), 동작 표시부(170), 컨트롤러(180), 알칼리 반응조(200), 산성 반응조(230), 수소 반응조(260), 와류가속배출관(300,310)을 포함하고 있다.As shown in FIGS. 8 and 9, the sterilization and treatment device according to the second embodiment of the present invention includes a housing 101, a human body sensor 110, a blower 130, a UV lamp 140, and a power source. / operation switch 160, operation display unit 170, controller 180, alkali reaction tank 200, acid reaction tank 230, hydrogen reaction tank 260, and includes a vortex acceleration discharge pipe (300,310).

여기서, 상기 제2 실시예(도 8 및 도 9)와 상기 제1 실시예(도 1 및 도 2)의 차이점에 대해 살펴보면, 상기 제2 실시예에서는 상기 제1 실시예의 가열기(120), 증류수감지센서(150), 알칼리 증류수(220), 산성 증류수(250)가 생략되었으며, 상기 알칼리 반응조(200)에 알칼리 세라믹(210)이, 상기 산성 반응조(230)에 산성 세라믹(240)이 구성된 점이 다르고, 나머지 구성은 상기 제1 실시예와 동일하다. Here, looking at the difference between the second embodiment ( FIGS. 8 and 9 ) and the first embodiment ( FIGS. 1 and 2 ), in the second embodiment, the heater 120 of the first embodiment, distilled water The detection sensor 150, alkaline distilled water 220, and acidic distilled water 250 are omitted, the alkali ceramic 210 is in the alkali reaction tank 200, and the acidic ceramic 240 is configured in the acidic reaction tank 230. Other than that, the rest of the configuration is the same as in the first embodiment.

본 발명의 살균 및 치료 장치(제2 실시예)는, 상기 알칼리 세라믹(210)과 상기 산성 세라믹(240)의 자연 화학 반응으로 발생된 수소와 고온의 수증기로 하우징(101) 내부로 유입된 공기 중의 세균과 바이러스를 살균 및 멸균시키고, 상기 송풍기(130)의 바람에 의해 상기 수소 반응조(260)의 수소 음이온 발생 고체물질(270)을 통과하면서 고순도의 수소 음이온과 인체 무해한 원적외선과 다량의 미네랄을 함유하고 있는 살균 산소를 발생시키고, 상기 송풍기(130)의 바람에 의해 상기 와류가속배출관(300,310)을 통해 회전가속하여 외부로 배출되게 된다.In the sterilization and treatment device (the second embodiment) of the present invention, the air introduced into the housing 101 as hydrogen and high-temperature steam generated by a natural chemical reaction between the alkali ceramic 210 and the acid ceramic 240 . It sterilizes and sterilizes bacteria and viruses in the air, and passes through the hydrogen anion generating solid material 270 of the hydrogen reaction tank 260 by the wind of the blower 130. The sterilizing oxygen contained therein is generated and rotated through the vortex acceleration exhaust pipes 300 and 310 by the wind of the blower 130 to be discharged to the outside.

적용예Application example

기적의 물로 유명한 프랑스의 루르드 샘물은 물 내에 수소를 함유한 대표적인 수소수로 알려지고 있다. 세계적 권위의 의학학술지 '네이처 메디슨'에 일본의과대학 오타시게오 교수가 수소가 활성산소를 효과적으로 제거한다는 내용의 논문을 게재한 후, 일본을 중심으로 당뇨, 암, 피부노화, 이토피 등 많은 질병 분야에서 수소수가 효능이 있다는 논문도 300편이상 발표되었다.Lourdes spring water in France, famous for its miracle water, is known as a representative hydrogen water containing hydrogen in the water. In the world-renowned medical journal Nature Medicine, Professor Shigeo Ota of the Japanese Medical University published a thesis that hydrogen effectively removes free radicals. More than 300 papers have also been published that hydrogen water is effective in

수소가 효과적으로 제거하는 활성산소란 생명을 유지하기 위해 꼭 필요한 산소를 사용하고 남은 유해한 산소를 의미한다. 이러한 활성 산소는 각종 질병을 유발하고, 노화를 촉진하는 원인으로 손꼽히고 있다. 그리고 이러한 활성 산소를 제거하는 물질을 항산화물질이라고 한다.Active oxygen that hydrogen effectively removes means harmful oxygen remaining after using essential oxygen to sustain life. These free radicals cause various diseases and are considered as the cause of accelerating aging. And substances that remove these free radicals are called antioxidants.

수소를 뛰어난 항산화물질로 보는 이유는 확산이 빠르고 사용에 의한 유해작용이 보고된 적이 없기 때문이다. 확산이 빠른 이유는 수소가 지구상에서 가장 작은 크기의 항산화 물질이기 때문이다. 식품 중에도 폴리페놀, 후라보노이드, 카로티노이드, 비타민 C와 E 등의 항산화물질이 있는데 이러한 항산화물질의 분자크기는 수소의 176배 내지 863배로 알려졌다. 그래서 상기한 항산화물질이 인체의 여러 조직을 통과하는데 한계를 가지는 반면에 수소는 아무 제약 없이 인체의 각 부에 빠른 시간 내에 도달하여 항산화 작용을 할 수 있다.Hydrogen is regarded as an excellent antioxidant because its diffusion is fast and harmful effects have not been reported. The reason for the rapid diffusion is that hydrogen is the smallest antioxidant on the planet. There are antioxidants such as polyphenols, flavonoids, carotenoids, and vitamins C and E in food, and the molecular size of these antioxidants is 176 to 863 times that of hydrogen. So, while the above-mentioned antioxidants have a limit in passing through various tissues of the human body, hydrogen can reach each part of the body in a short time without any restrictions and act as an antioxidant.

수소의 또 하나의 장점은 해로운 활성 산소만을 선별적으로 중화한다는 것이다. 일 예로서 과산화수소는 우리의 몸을 유지하기 위해 꼭 필요한 물질이나 활성효소의 일종인 히드록실라디칼은 우리 몸의 대부분의 질병을 야기하는 원인이 된다. 또 자외선에 의해 발생하는 일중항 산소는 피부와 눈에 손상을 줄 수 있다. 그런데 수소는 선별적으로 이 두 개의 해로운 활성산소만을 제거한다.Another advantage of hydrogen is that it selectively neutralizes only harmful free radicals. As an example, hydrogen peroxide is a substance essential for maintaining our body, or hydroxyl radical, which is a kind of active enzyme, is the cause of most diseases in our body. In addition, singlet oxygen generated by UV rays can damage the skin and eyes. However, hydrogen selectively removes only these two harmful active oxygen.

알칼리 수(alkalian water)란 연기성을 띈 물을 의미한다. 보통 물질들은 산성이냐 염기성이냐에 따라 0부터 14까지의 pH등급이 매겨진다. 가운데 있는 7이 중성이고 0에 가까워질수록 강한 산성을, 14에 가까워질수록 강한 염기성을 띈다. 즉 화학적으로 알칼리 수는 pH가 7 초과의 물을 의미한다.Alkaline water means water with smoke properties. Usually substances are rated on a pH scale of 0 to 14 depending on whether they are acidic or basic. The middle 7 is neutral, the closer to 0, the stronger acidity, and the closer to 14, the stronger the basicity. That is, chemically alkaline water means water with a pH greater than 7.

환경오염, 활성산소 등과 같이 우리가 처한 환경이 점점 산성화되어 가고 있다. 사람의 체액은 pH가 7.4 정도로 중성에 가깝다. 따라서 점점 산성으로 변해가는 사람의 신체에 알칼리성 음식이나 물을 더해주면 중화작용이 일어나 몸은 중성상태를 유지하게 될 것이고 이는 건강에 긍정적인 영향을 미치게 된다.The environment in which we live, such as environmental pollution and active oxygen, is becoming more and more acidic. Human body fluids have a pH of 7.4, which is close to neutral. Therefore, if alkaline food or water is added to a person's body, which is gradually becoming acidic, neutralization will occur and the body will maintain a neutral state, which will have a positive effect on health.

증류수란 물을 가열시키고 이때 발생하는 수증기를 냉각시켜 정제한 물을 말하며, 이온, 미생물 등이 함유되어 있지 않은 pH7.0 상태의 순수한 물을 의미한다. 증류수에는 미네랄(무기염류)이 없고 일반적인 물에 포함된 이온은 대부분 무기 미네랄이기 때문에 사람의 몸체 거의 흡수가 되지않고 배출되어 증류수를 마시거나 일반 샘물을 마신다고 해서 엄청난 영양분의 차이가 있는 것은 아니다. 그러나 미네랄이 풍부한 물이 건강이 더 좋다는 것은 이미 증명된 사실이며 경수가 심장병, 암, 당뇨병 발생률을 낮출 수 있다.Distilled water refers to water purified by heating water and cooling the water vapor generated at this time, and refers to pure water with a pH of 7.0 that does not contain ions or microorganisms. Distilled water does not have minerals (inorganic salts), and since most of the ions contained in ordinary water are inorganic minerals, the human body is hardly absorbed and discharged, so drinking distilled water or general spring water does not mean that there is a huge difference in nutrients. However, it is already proven that mineral-rich water is better for your health, and hard water may lower your risk of heart disease, cancer and diabetes.

미네랄(무기염류)의 종류는 유기무기질(활성 무기질)과 무기무기질(불활성 무기질)로 나뉜다. 유기무기질(활성 무기질)은 식물이나 동물의 세포에 함유되어 있으며 인체가 흡수 할 수 있는 무기질이고, 무기무기질(불활성 무기질)은 공기, 흙, 물에 함유되어 있는 무기질, 사람이 소화, 흡수하기 힘들고 식물이 광합성 작용을 하면서 주로 흡수하게 된다.Minerals (inorganic salts) are divided into organic minerals (active minerals) and inorganic minerals (inert minerals). Organic minerals (active minerals) are contained in the cells of plants or animals and can be absorbed by the human body. It is mainly absorbed by plants during photosynthesis.

본 발명에 의해 생성된 고순도의 수소 음이온은 의료용으로 사용될 수 있다. 예를 들어, 고순도의 수소 음이온과 원적외선을 밀폐된 방(room)에 공급하고 방에 들어가 일정시간 수소 음이온을 마시고 원적외선을 체내에 흡수할 경우 인체의 각종 질병의 자연치유력을 높일 수 있다. 특히, 각종 질병이나 암의 치료에 도움을 줄 수 있다.The high-purity hydrogen anion produced by the present invention can be used for medical purposes. For example, if you supply high-purity hydrogen anions and far-infrared rays to a closed room, enter the room, drink hydrogen anions for a certain period of time, and absorb the far-infrared rays into the body, you can increase the natural healing power of various diseases of the human body. In particular, it can help in the treatment of various diseases or cancer.

의료학회의 발표에 의해 암바이러스는 피막이 수소 입자로 코팅되어 있음이 확인되었으며, 암바이러스는 피막이 수소 입자로 코팅되었기 때문에 일반적인 약물주사로 분열을 일으키지 못해 별도의 항암치료(방사선치료)를 받고 있으나 수소-음이온은 수소 입자로 코팅된 암바이러스의 피막을 분해하여 바이러스를 괴멸시킬 수 있다.According to the announcement of the medical society, it was confirmed that the capsule of cancer virus is coated with hydrogen particles, and because the capsule of cancer virus is coated with hydrogen particles, it cannot be divided by general drug injection, so it is receiving separate chemotherapy (radiotherapy), but hydrogen -Anions can destroy the virus by decomposing the cancer virus film coated with hydrogen particles.

본 발명을 통과한 공기 및 물 혹은 기타 액체는 마이크로입자 혹은 나노입자로 작아져 침투력이 높아졌으며, 본 발명을 통과한 공기 및 물 혹은 기타 액체는 동/식물/염색에 빠르게 완벽하게 침투력을 완성 할 수 있다.The air and water or other liquids that have passed through the present invention become smaller into micro particles or nanoparticles, and the penetration power is increased. can

적용예 1) 항암물질과 안토니오산이 많은 빨간 열매(혹 다양한 색상 및 한약재 등)를 녹즙으로 만들어서 본 발명을 통과시킨 후 열매나 씨앗 혹은 고기 및 원단 등 다양한 물질에 적당한 시간동안 침투시키면 다양한 기능 및 향과 색상을 갖는 다양한 제품을 얻을 수 있다.Application Example 1) After passing the present invention by making red fruit (or various colors and herbal medicines, etc.) rich in anticancer substances and antonioic acid into green juice, and then infiltrating it into various substances such as fruits, seeds, meat and fabric for an appropriate time, various functions and flavors A variety of products with different colors and colors can be obtained.

적용예 2) 항암물질과 안토니오산이 많은 빨간 열매(혹 다양한 색상 및 한약재 등)를 녹즙으로 만들어서 본 발명을 통과시킨 액체에 콩을 약 2시간 정도 담근 후 콩나물을 재배하고 재배과정에서 본 발명을 통과시킨 액체를 공급하면 항균 및 살균력이 우수할 뿐만 아니라 콩이 썩는 현상이 현저히 줄어들고 저독성 비료를 사용하지 않고도 항암물질과 안토니오산의 함량이 높은 다양한 색상의 콩나물을 재배할 수 있다.Application Example 2) Red fruits (or various colors and herbal medicines, etc.) rich in anticancer substances and antonioic acid are made into green juice, and beans are soaked in the liquid passed through the present invention for about 2 hours, then bean sprouts are grown and the present invention is passed in the cultivation process By supplying the fermented liquid, it has excellent antibacterial and sterilization power, and the rotting phenomenon of beans is significantly reduced.

적용예 3) 항암력과 안토니오산이 많은 빨간 열매(혹 다양한 색상 및 한약재 등)를 녹즙으로 만들어서 본 발명을 통과시킨 후 버섯에 공급하면 입자가 작아서 버섯에 빠르게 침투하여 항암물질과 안토니오산의 함량이 높은 다양한 색상의 버섯을 재배할 수 있다.Application Example 3) When red fruits (or various colors and herbal medicines, etc.) rich in anticancer activity and antonioic acid are made into green juice and passed through the present invention and then supplied to the mushrooms, the particles are small and quickly penetrate into the mushrooms, increasing the content of anticancer substances and antonioic acid It can grow mushrooms of a high variety of colors.

적용예 4) 본 발명을 통과한 액체는 입자가 작아지고 침투력이 향상되는 것을 응용할 경우 구제역 등으로 매몰한 소 돼지 닭의 근육(살부위)을 빠르게 분해할 수 있는 물질을 구할 수 있는바, 본 발명을 이용하여 구해진 액체를 매몰 가축에 투입하면 죽은 동물 사체의 근육질이 작아져 빠른 시간에 미생물이 분해할 수 있게 되어 매몰된 가축의 사체로 인한 2차 오염을 예방할 수 있다.Application Example 4) When the liquid passed through the present invention has smaller particles and improved penetration, it is possible to obtain a substance capable of rapidly decomposing the muscles (flesh) of cattle, pigs and chickens buried in foot-and-mouth disease, etc. If the liquid obtained using the invention is injected into the buried livestock, the muscle of the dead animal carcass becomes smaller so that microorganisms can quickly decompose it, thereby preventing secondary contamination from the buried livestock carcass.

적용예 5) 본 발명을 발효 및 효소, 술, 음료수 등을 제조하는 곳에서 활용할 경우 발효시간을 단축시킬 뿐만 아니라 입자가 작아지므로 침투력이 높아져 깊은 맛을 낼 수 있게 된다.Application Example 5) When the present invention is used in fermentation and in the production of enzymes, alcohol, beverages, etc., not only the fermentation time is shortened, but also the particles become smaller, so that the penetration power is increased, so that a deep taste can be produced.

적용예 6) 본 발명을 원예(수경재배) 화웨단지에서 활용할 경우 눈에 보이지 [0043] 않은 미세한 세균을 박멸할 수 있어 생산량의 증대효과를 얻을 수 있으며, 열매 혹은 꽃에 다양한 색상을 표현할 수 있고 향기에 다양한 변화를 줄 수 있다.Application Example 6) When the present invention is used in a horticultural (hydroponics) Huawei complex, it is possible to eradicate microscopic bacteria invisible to the naked eye, thereby increasing production, and various colors can be expressed on fruits or flowers, You can make various changes to the scent.

적용예 7) 항균력이 높은 원료 액체를 본 발명에 통과시킨 후 건물에 살포하면 콘크리트에 깊이 침투하여 각종 독성 물질을 중화시켜 새집(빌딩) 증후군을 제거하는데 큰 도움이 된다.Application Example 7) If the raw material liquid with high antibacterial activity is passed through the present invention and then sprayed on the building, it penetrates deeply into the concrete and neutralizes various toxic substances, which is a great help in removing the sick house (building) syndrome.

적용예 8) 본 발명을 공기 정화기로 사용할 경우 호흡장애 및 천식 등에 큰 도움을 줄 수 있어 병의원에서 노약자에게 도움이 되며, 가정이나 사무실에서도 요긴하게 사용할 수 있다.Application Example 8) When the present invention is used as an air purifier, it can greatly help respiratory disorders and asthma, so it is helpful for the elderly in hospitals and clinics, and it can be usefully used at home or in the office.

적용예 9) 축분이나 계분, 돈분에 함유된 액체를 본 발명으로 통과시킨 결과 항균 살균력이 우수하여 악취를 현저히 줄였으며, 분뇨의 발효 숙성기간이 단축된 결과를 얻을 수 있었다.Application Example 9) As a result of passing the liquid contained in livestock manure, chicken manure, and pig manure through the present invention, it has excellent antibacterial and sterilizing power, thus significantly reducing odor, and shortening the fermentation and aging period of manure.

적용예 10) 본 발명을 이용하여 양식장의 물을 지속적으로 여과한 결과 양식장의 물이 깨끗해질 뿐만 아니라 어류가 발생하는 각종 질병이 현저히 줄어드는 결과를 얻을 수 있었다.Application Example 10) As a result of continuously filtering the water of the farm using the present invention, it was possible to obtain the result that not only the water of the farm was clean, but also various diseases caused by fish were significantly reduced.

작용예 11) 본 발명에 가열하고자 하는 공기 및 물을 통과시키면 통과 물질의 입자가 작아져 현저하게 빠른 속도로 물 또는 공기를 가열할 수 있었는바, 본 발명은 항균 및 살균력이 우수하여 겨울철 실내 난방에 유용하게 사용할 수 있으며, 조경용 숲이나 치유용 숲의 온도를 부드럽고 따뜻하게 상승 시켜주고 보이지 않은 각종 유해 세균을 감소시키고 예방하는데 도움이 되고, 음이온과 원적외선 및 숲속의 신선한 피톤치드의 방출 효과를 높일 수 있었으며, 여름철에 본 발명을 땅에 묻어 사용할 경우 상온보다 차가운 지열이 빠르게 전달되어 차가운 물과 공기 에너지를 제공하는데 큰 도움을 줄 수 있다.Working Example 11) When air and water to be heated were passed through the present invention, the particles of the passing material became small and water or air could be heated at a remarkably high speed. It can be usefully used in the forest, and it gently and warmly raises the temperature of the landscaping forest or healing forest, helps to reduce and prevent various invisible harmful bacteria, and enhances the emission effect of negative ions, far-infrared rays and fresh phytoncide in the forest. , when the present invention is buried in the ground in summer, geothermal heat that is cooler than room temperature is transferred quickly, which can be of great help in providing cold water and air energy.

상술한 바와 같이, 본 발명에 의한 고순도 수소 음이온을 이용한 살균 및 치료 장치는, 알칼리 증류수와 산성 증류수(또는, 알칼리 세라믹과 산성 세라믹)의 화학 반응으로 발생된 수소와 고온의 수증기로 공기 중의 세균과 바이러스를 살균 및 멸균시키고, 수소 음이온 발생 고체물질을 통과하면서 고순도의 수소 음이온과 인체 무해한 원적외선과 다량의 미네랄을 함유하고 있는 살균 산소를 발생하여 와류가속배출관을 통해 회전가속으로 배출시킴으로써, 공기 중의 세균과 바이러스를 효과적으로 살균 및 정화할 수 있고, 인체의 면역력을 증가시키고 인체의 각종 질병의 자연치유력을 증가시킬 수 있다.As described above, the device for sterilization and treatment using high-purity hydrogen anions according to the present invention uses hydrogen generated from a chemical reaction between alkaline distilled water and acidic distilled water (or alkaline ceramic and acidic ceramic) and high-temperature steam to kill bacteria in the air and It sterilizes and sterilizes viruses and generates high-purity hydrogen anions, far-infrared rays harmless to the human body, and sterilizing oxygen containing a large amount of minerals while passing through a solid material that generates hydrogen anions. It can effectively sterilize and purify the body and virus, and it can increase the immunity of the human body and increase the natural healing power of various diseases of the human body.

이상에서 설명한 본 발명의 바람직한 실시 예들은 기술적 과제를 해결하기 위해 개시된 것으로, 본 발명이 속하는 기술 분야에서 통상의 지식을 가진 자(당업자)라면 본 발명의 사상과 범위 안에서 다양한 수정, 변경, 부가 등이 가능할 것이며, 이러한 수정 변경 등은 이하의 청구범위에 속하는 것으로 보아야 할 것이다.Preferred embodiments of the present invention described above are disclosed in order to solve the technical problems, and those of ordinary skill in the art to which the present invention pertains may make various modifications, changes, additions, etc. within the spirit and scope of the present invention. This will be possible, and such modifications and changes should be regarded as belonging to the following claims.

100 : 고순도 수소 음이온을 이용한 살균 및 치료 장치
101 : 하우징(housing) 102 : 칸막이
103 : 공기 유입구
110 : 인체감지센서 120 : 가열기
130 : 송풍기 140 : UV 램프
150 : 증류수감지센서 160 : 전원/동작스위치
170 : 동작 표시부 180 : 컨트롤러
200 : 알칼리 반응조 210 : 알칼리 세라믹
220 : 알칼리 증류수 230 : 산성 반응조
240 : 산성 세라믹 250 : 산성 증류수
260 : 수소 반응조
270 : 수소음이온발생 고체물질 300, 310 : 와류가속배출관
301 : 몸체 302 : 유입구
303 : 배출구 304 : 나선형 강선
305, 306 : 와류 블레이드(vortex blade)100: Sterilization and treatment device using high-purity hydrogen anions
101: housing 102: partition
103: air inlet
110: human body sensor 120: heater
130: blower 140: UV lamp
150: distilled water detection sensor 160: power / operation switch
170: operation display unit 180: controller
200: alkali reaction tank 210: alkali ceramic
220: alkaline distilled water 230: acid reaction tank
240: acid ceramic 250: acid distilled water
260: hydrogen reactor
270: hydrogen anion generating solid material 300, 310: vortex acceleration exhaust pipe
301: body 302: inlet
303: outlet 304: spiral steel wire
305, 306: vortex blade (vortex blade)

Claims

It sterilizes and purifies the bacteria and viruses in the air with hydrogen and high-temperature steam generated by the chemical reaction of alkaline distilled water and acidic distilled water. In the sterilization and treatment device for generating and discharging sterilizing oxygen to the outside,
The space is divided by a partition 102 on the inside, and the inlet 103 for introducing air from the outside to the inside, the hydrogen anion made inside, the far-infrared rays harmless to the human body, and a vortex that discharges sterilizing oxygen containing a large amount of minerals to the outside. Acceleration discharge pipe 300 is installed in one or two or more housing 101;
It is disposed under the partition 102, and contains alkaline distilled water 220 and acidic distilled water 250, respectively, and by heating, alkaline water vapor and acid water vapor chemically react to generate hydrogen and high temperature alkali and acid water vapor. Alkaline and acid reactors 200 and 230 for sterilizing and sterilizing bacteria and viruses in the air by generating them;
a heater 120 for heating the alkaline distilled water and the acidic distilled water;
It is disposed on the upper part of the partition 102, and while passing through the hydrogen anion generating solid material 270 in which hydrogen generated in the alkali and acid reaction tanks 200 and 230 and high-temperature alkali and acid water vapor are contained therein, the hydrogen anion and the human body a hydrogen reactor 260 for generating sterilizing oxygen containing harmless far-infrared rays and a large amount of minerals;
a blower 130 for discharging hydrogen anions, far infrared rays, and sterilizing oxygen generated in the hydrogen reactor 260 to the outside of the housing 101 through the vortex acceleration discharge pipe 300; and
It is installed on the upper part of the housing 101, and the gas introduced into the interior by the vortex blades 305 installed on both sides of the steel wire 304 of the spiral groove formed therein and the vortex blade 305 rotates and causes a vortex to be smaller than the inlet 302 The vortex acceleration discharge pipe 300 discharged at an accelerated rate through the formed discharge port 303;
Sterilization and treatment device comprising a.

The method of claim 1,
The sterilization and treatment device,
The heater 120 and the blower 130 are automatically controlled ON/OFF by the human body sensor 110 installed outside the housing 101,
When the amount of distilled water is insufficient by the distilled water detection sensor 150 for detecting the alkaline distilled water and the acidic distilled water, the operation of the heater 120 is turned off and the alkali ceramic 210 installed together in the alkali and acid reaction tanks 200 and 230 and In the acid ceramic 240, hydrogen and high-temperature alkali and acidic water vapor are generated through a chemical reaction to sterilize and sterilize bacteria and viruses in the air,
Sterilization and treatment devices.

The method of claim 1,
The hydrogen anion generating solid material 270 is,
Magnesium (30% by weight), diamond (0.1% by weight), quartz (0.1% by weight), platinum (0.1% by weight), calcium (1% by weight), rare earth (8% by weight), charcoal (remainder by weight) and generating hydrogen anions, far-infrared rays harmless to the human body, and sterilizing oxygen containing a large amount of minerals by chemical reaction with the alkali and acidic water vapor,
Sterilization and treatment devices.

The method of claim 1,
The sterilization and treatment device,
A UV lamp 140 disposed on the inner upper portion of the housing 101 and sterilizing bacteria or viruses in the air with ultraviolet rays (UV);
Sterilization and treatment devices.

The method of claim 1,
The alkali and acid reaction tanks 200 and 230,
In the alkaline distilled water and acidic distilled water, harmless fragrances, herbs, and disinfectants extracted from natural ingredients are added to give a natural fragrance, and to improve the sterilization and sterilization functions of bacteria and viruses,
Sterilization and treatment devices.
