Abstract
Description
본 발명은 부유분진을 포집하기위한 집진장치에 관한 것으로, 분진발생이 과다하여서 섬유상 필터로 연속적인 집진이 곤란한 경우에 금속망 소재의 여재 표면에 포집된 분진을 브러쉬(brush)로 구성되는 청소 수단을 회전시키면서 탈리시킴으로써 여재를 청소 재생시키는 자동재생 필터장치에 관한 것이다. The present invention relates to a dust collector for collecting suspended dust, and in the case where continuous dust collection with a fibrous filter is difficult due to excessive dust generation, a cleaning means comprising a brush for dust collected on the surface of a filter medium made of metal mesh It relates to an automatic regeneration filter device that cleans and regenerates filter media by desorbing while rotating.
분진이 다량으로 발생되는 축사, 방직공장, 봉제공장, 제분공장, 식품공장등에 있어서 사용되는 집진장치, 폐열회수 환기장치, 에어콘 등에 사용되는 섬유상 필터가 단기간 내에 막혀서 공기유동이 곤란하게 되며, 또한 장치기능이 저하되는 문제점이 있다. Fibrous filters used in dust collectors, waste heat recovery ventilation devices, air conditioners, etc. used in livestock houses, textile factories, sewing factories, flour mills, food factories, etc. that generate a large amount of dust become clogged within a short period of time, making it difficult to flow the air. There is a problem that the function is deteriorated.
종래의 기술에 관해서는,축사에 있어서의 분진처리 문제를 해결하기 위한 방법으로 "축사 환기장치의 탈진장치 및 그의 제어방법" (한국 공개특허 10-2011-0055104)에는 축사 내의 공기가 흡입되어 분진이 집진되는 정화부를 설치 하고 있으며, 상기 정화부의 프레임 일측에 설치되는 케이스와 커버, 회전동력을 발생하는 모터, 상기 모터의 회전동력을 이용해서 상기 커버에 형성된 가이드홈을 따라 상하로 직선 왕복 운동을 하는 이동부재, 상기 이동 부재에 의해 긁어 내려 지는 먼지 및 이물질을 포집하는 포집함 및 상기 모터의 구동을 제어하는 제어부를 포함하여 구성된 집진장치 및 제어방법이 공개되어 있다. With respect to the prior art, as a method for solving the dust treatment problem in the livestock house, the "dust escape device of the barn ventilation device and its control method" (Korean Patent Laid-Open Patent Publication No. 10-2011-0055104) has the air in the barn being sucked and dust The purification unit for collecting dust is installed, and a case and a cover installed on one side of the frame of the purification unit, a motor generating rotational power, and a linear reciprocating motion up and down along the guide groove formed in the cover using the rotational power of the motor Disclosed are a dust collecting device and a control method comprising a moving member, a collecting box for collecting dust and foreign substances scraped down by the moving member, and a control unit for controlling the driving of the motor.
상기의 고안은 상하로 이동하는 브러쉬 등의 이동 부재에 의해 필터에 포집된 분진을 탈리 시키는데 있어서 분진이 낙하하는 방향과 이동부재의 이동방향이 직,교차되어 탈리된 분진이 이동 부재에 적재된 상태에서 이동되면서 재차 여재면을 오염시킬 수 있는 불 합리성이 있으며,브러쉬를 상하로 이동시켜야 하는 수단 즉, 벨트, 회전축, 기어가 필요로 하여 장치구성이 복잡해진다. In the above design, in desorbing the dust collected in the filter by a moving member such as a brush that moves up and down, the direction in which the dust falls and the moving direction of the moving member are directly or crossed so that the detached dust is loaded on the moving member There is an irrationality that can contaminate the filter media surface again while moving from the hood, and the means for moving the brush up and down, that is, a belt, a rotating shaft, and a gear, are required, complicating the device configuration.
이에 분진이 다량 발생되는 환경조건에서 집진장치의 성능이 일정하게 유지되면서 사후 관리를 용이하게 할수 있는 방안이 필요로 한다. Accordingly, there is a need for a method that can facilitate post-management while maintaining a constant performance of the dust collector in an environmental condition in which a large amount of dust is generated.
본 발명의 자동재생 필터장치는 상기와 같은 종래 기술에서 발생되는 문제점을 해소하기 위한 것으로, 집진여재를 청소하기 위한 브러쉬 등의 이동 부재를 수직, 수평으로 이동시키는 즉, 회전축,벨트, 체인, 기어로 구성되는 구동수단을 The automatic regeneration filter device of the present invention is intended to solve the problems occurring in the prior art as described above, and vertically and horizontally moves a moving member such as a brush for cleaning the dust collecting media, that is, a rotating shaft, a belt, a chain, and a gear. driving means consisting of
생략하고, 자동재생 필터장치의 구성을 단순화시켜서, 생산성 향상과 제작비절감, 유지관리의 용이함을 제고시키고자 하는 것이다.This is to omit and simplify the configuration of the automatic regeneration filter device, thereby improving productivity, reducing manufacturing cost, and improving the easiness of maintenance.
본 발명의 자동재생 필터장치는 상기의 과제를 해결하기 위하여, 모터 회전축에 삽입 결합되고, 브러쉬로 구성되는 청소수단을 금속망의 사각판 형상의 집진여재의 내 외측면에 접속시킨 상태에서 상기 청소수단을 시계방향과 반 시계방향으로 교대로 회전이동을 시킴으로써 상기 집권 여재에 포함된 분진을 탈리시켜서 집진여재를 청소하는 것을 특징으로 한다. In order to solve the above problems, the automatic regeneration filter device of the present invention is inserted and coupled to the motor rotating shaft, and the cleaning means composed of a brush is connected to the inner and outer surfaces of the dust collecting filter in the shape of a square plate of a metal mesh. It is characterized in that the dust collecting filter media is cleaned by removing the dust contained in the collecting media by rotating the means alternately in clockwise and counterclockwise directions.
상기 청소 부재에 의해 탈리 낙하되는 분진을 집진장치 하부에 탈착 가능 한 상태로 구성되어 있는 분진수거함에 수집되는 것을 특징으로 한다. It is characterized in that the dust that is detached and dropped by the cleaning member is collected in a dust collection box configured in a detachable state at the lower part of the dust collector.
또한 상기 청소부재 대신에 집진여재 표면에 부착되어진 분진을 흡입하는 흡입노즐과 상기 흡입노즐이 연결되어 진공 흡입력을 발생시키는 진공흡입 펌프를 포함하여 구성되는 것을 특징으로 한다. In addition, it is characterized in that it comprises a suction nozzle for sucking the dust attached to the surface of the dust collection media instead of the cleaning member and a vacuum suction pump connected to the suction nozzle to generate a vacuum suction force.
본 발명에 의해 집진여제를 청소하기위한 청소부재를 모터회전축에 삽입,결합, 구성시킴으로써, 자동재생 필터장치의 구성을 간단하게 하여 생산공정을 단순화시켜서 생산성을 향상시킬수 있으며, 관련 부품 개수를 줄여서 제작원가를 낮출수 있으며, 사후의 유지관리를 용이하게 할 수 있다. According to the present invention, by inserting, combining, and configuring the cleaning member for cleaning the dust collecting agent into the motor rotating shaft, the configuration of the automatic regeneration filter device is simplified, the production process is simplified, the productivity can be improved, and the number of related parts is reduced. Costs can be lowered and maintenance can be facilitated afterward.

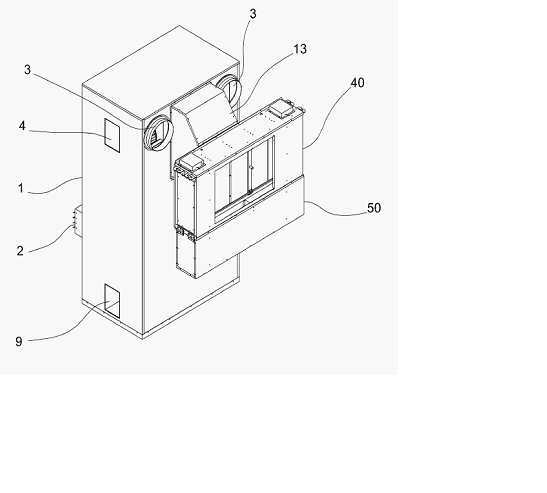

도1은 종래의 자동재생 집진장치의 일예
도2는 종래의 자동재생 집진장치의 다른예
도3은 종래의 자동재생 집진장치의 또 다른예
도4는 본 발명의 자동재생 필터장치의 일실시예를 나타낸 사시도
도5는 도4에 있어서의 집진여재의 사시도
도6은 도4에 있어서의 모터 회전축과 청소부재의 결합 사시도
도7은 도4에 있어서의 청소부재의 단면 사시도
도8은 도4에 잇어서의 분진수거함의 사시도
도9는 본 발명의 자동재생 필터장치의 다른 실시예를 나타낸 사시도1 is an example of a conventional automatic regenerating dust collector;
2 is another example of a conventional automatic regenerating dust collector;
3 is another example of a conventional automatic regeneration dust collector
4 is a perspective view showing an embodiment of the automatic regeneration filter device of the present invention;
Figure 5 is a perspective view of the dust collecting filter material in Figure 4;
Figure 6 is a combined perspective view of the motor rotating shaft and the cleaning member in Figure 4;
Fig. 7 is a cross-sectional perspective view of the cleaning member in Fig. 4;
Figure 8 is a perspective view of the dust container in Figure 4;
9 is a perspective view showing another embodiment of the automatic regeneration filter device of the present invention;
이하, 본 발명의 자동재생 필터장치에 대하여 첨부된 도면을 통해 상세히 설명한다. Hereinafter, the automatic regeneration filter device of the present invention will be described in detail with reference to the accompanying drawings.
본 발명의 자동재생 필터장치(10)는 크게 케이스(15), 금속망으로 구성되는집진여재(20), 청소부재(40)를 회전구동 시키는 모터(30), 브러쉬로 구성된 청소 부재(40), 탈리 낙하 분진을 수용하는 분진 수거함(60)과 상기 모터(30)의 구동을 제어하는 제어장치로 구성된다. The automatic regeneration filter device 10 of the present invention is largely a case 15, a dust collecting filter material 20 composed of a metal mesh, a motor 30 for rotating the cleaning member 40, and a cleaning member 40 composed of a brush. , it is composed of a dust collection box (60) for accommodating the falling dust and a control device for controlling the driving of the motor (30).
본 발명의 자동재생 필터장치(10)는 환기장치, 공조장치 등에 하나의 주요유닛으로 복합화되어 이용될 수 있으며, 또한 상기 자동재생 필터장치(10)의 집진여재(20)의 하류측에 도시되진 않은 중성능 섬유상 필터와 흡입팬을 부가 설치해서 집진장치 자체로도 이용될수 있다. The automatic regeneration filter device 10 of the present invention can be used in combination as a single main unit for a ventilation device, an air conditioning device, etc. It can be used as a dust collector itself by installing an additional medium-performance fibrous filter and suction fan.
본 발명의 자동재생 필터장치(10)의 케이스(15)는 내측 중앙에 집진여재 (20)를 아래로부터 끼워서 위로 밀어서 삽입, 설치 되도록 형상의 삽입홈(16)이 형성되어 있으며, 또한 상기 케이스(15)에는 모터(30)를 상기 집진여재(20)의 정중앙에 위치하도록 상기 모터(30)를 고정시키는 고정부재(35)가 설치, 고정된다. In the case 15 of the automatic regeneration filter device 10 of the present invention, an insertion groove 16 is formed so as to be inserted and installed by inserting the dust collecting filter material 20 from the bottom into the inner center, and the case ( 15), a fixing member 35 for fixing the motor 30 is installed and fixed so that the motor 30 is located in the center of the dust collecting filter medium 20 .
상기 고정부재(35)는 모터(30)의 자체 하중과 회전진동 등에 견딜 수 있는 강재로 구성되며, 집진여재(20)가 파손되어 교체할 때는 상기 모터(30)를 용이하게 탈착, 가능해야 한다. The fixing member 35 is made of a steel material that can withstand the load and rotational vibration of the motor 30, and when the dust collecting filter 20 is damaged and replaced, the motor 30 should be easily detachable and possible. .
집진여재(20)는 금속망으로 구성되는 정사각형의 판형상의 것을 사용하고, 모터(30)의 회전축(32)에 삽입 결합된 청소부재(40) 또는 흡입노즐(50)이 상기 모터(30)의 회전에 의해 판형상의 집진여재(20)의 내외측면에 접촉된 상태에서 회전,이동하면서 상기 집진여재(20)에 포집된 분진을 솔질하여 털어내거나 또는 진공흡입하여 집진여재(20)를 청소, 재생시킨다. The dust collecting filter material 20 uses a square plate-shaped thing composed of a metal mesh, and the cleaning member 40 or the suction nozzle 50 inserted and coupled to the rotation shaft 32 of the motor 30 is the motor 30 . While rotating and moving while in contact with the inner and outer surfaces of the plate-shaped dust collecting filter medium 20 by rotation, the dust collected in the dust collecting filter medium 20 is brushed off or vacuum sucked to clean and regenerate the dust collecting filter material 20 make it
상기 집진여재(20)는 일반적으로 사용되는 건물 창문의 방충망과 같은 메쉬(mesh)타입의 금속망을 정사각형 강재 프레임에 평탄하면서 팽팽한 상태로 결합, The dust collecting filter material 20 combines a metal mesh of a mesh type, such as a screen screen of a generally used building window, to a square steel frame in a flat and taut state,
구성되게 한다. 또한 상기 집진여재(20)의 정중앙에는 모터(30)의 회전축(32)이 관통될 수 있는 상기 회전축(32)의 직경 정도의 원형의 관통구(22)가 형성되게 하 며, 원형구멍의 주변에 폭 수cm의 도너츠 형상의 탄성이 높은 두께 수mm의 고무판 을 집진여재(20)의 내외측 양면으로부터 대응 부착,결합되게하여,상기집진여재(20)to be composed In addition, a circular through hole 22 about the diameter of the rotation shaft 32 through which the rotation shaft 32 of the motor 30 can pass is formed in the center of the dust collecting filter medium 20, and the periphery of the circular hole A donut-shaped, highly elastic rubber plate of several mm in width with a width of several cm is attached and coupled from both inner and outer sides of the dust collecting filter medium (20), so that the dust collecting filter material (20)
의 표면위에 청소부재(40)또는 흡입노즐(50)이 회전 구동될 때에도 상기 집진여재Even when the cleaning member 40 or the suction nozzle 50 is rotationally driven on the surface of the
(20)가 팽팽하게 유지되게 한다(20) is kept taut
상기 집진여재(20)의 강재 프레임의 외곽 테두리는 케이스(15)의 내측에 형성되어 있는 삽입홈(16)에 끼워서 하부에서 상부로 밀어 넣어서 설치하며, 가능한 틈새가 생기지 않게 하여 분진이 함유된 공기가 누설되지 않게 한다. The outer edge of the steel frame of the dust collecting filter material 20 is installed by being inserted into the insertion groove 16 formed inside the case 15 and pushed from the lower part to the upper part, and the dust-containing air is not created as much as possible. do not leak.
상기 삽입, 설치된 집진여재(20)의 하부 프레임은 자동재생 필터장치(10)의 하부에 결합되는 분진수거함(60)의 내부 격벽(65)과 맞닿는 구조를 취해서 부기를 방지한다. The lower frame of the inserted and installed dust collecting media 20 prevents swelling by taking a structure in contact with the internal partition wall 65 of the dust container 60 coupled to the lower part of the automatic regeneration filter device 10 .
집진여재(20)의 금속망의 공극크기, 즉 메쉬는 분진의 크기를 고려하여 결정할 필요가 있으며, 자동재생 필터장치(10)에 복수개의 상기 집진여재(20)를 설치 하는 경우에는 각각의 집진여재(20)의 공극을 큰것, 작은것의 순서대로 조합구성 시켜서 집진효율을 향상시킬수 있다. The pore size of the metal mesh of the dust collecting filter medium 20, that is, the mesh, needs to be determined in consideration of the size of the dust. The dust collection efficiency can be improved by combining the pores of the filter medium 20 in the order of large and small ones.
즉 첫 번째 설치된 집진여재9200에서 포집되지 않고 통과된 분진을 메쉬번호가 큰 즉, 공극이 미세한 두 번째 집진여재(20)에서 포집되게 함으로써, 집진을 효율적으로 수행할 수 있게 되는 것이다 That is, by allowing the dust that has passed without being collected by the first installed dust collecting filter 9200 to be collected by the second dust collecting filter 20 with a large mesh number, that is, fine pores, it is possible to efficiently perform dust collection.
본 발명의 자동재생 필터장치(10)에서는 상기의 집진여재(20)를 복수개 구성시키더라도 하나의 모터(30)의 회전축(32)에 복수개의 집진여재(20)를 청소하기위한 각각의 청소부재(40) 또는 흡입노즐(50)을 동시에 삽입, 결합 구성시킬수 있기때문에 상기 자동재생 필터장치(10)의 구성이 간단해지며, 또한 제작비가 저렴하 게 된다. In the automatic regeneration filter device 10 of the present invention, each cleaning member for cleaning the plurality of dust collecting media 20 on the rotating shaft 32 of one motor 30 even when a plurality of the dust collecting media 20 are configured. Since the (40) or the suction nozzle (50) can be inserted and combined at the same time, the configuration of the automatic regeneration filter device (10) is simplified, and the manufacturing cost is low.
분진 수거함(60)은 자동재생 필터장치(10)의 하부에 탈착이 용이한 구조로 결합 설치되게 하며, 청소부재(40)의 회전에 의해 집진여재(20)로부터 탈리낙하 되는 분진이 상기 분진 수거함(60) 내부에 쌓이게 하고, 상기 분진 수거함(60)을 상기 자동재생 필터장치(10)로부터 분리해서 상기 분진 수거함(60)의 내부에 쌓여 있는 탈리 낙하 분진을 일정주기로 버려지게 한다. The dust collection box 60 is coupled to the lower part of the automatic regeneration filter device 10 in a structure for easy removal and removal, and the dust that is detached from the dust collection medium 20 by the rotation of the cleaning member 40 is collected. (60) to accumulate inside, and to separate the dust collection box 60 from the automatic regeneration filter device 10 so that the detached falling dust accumulated inside the dust collection box 60 is discarded at regular intervals.
상기 분진 수거함(60)의 내부 깊이를 충분히 갖게하여 내부에 쌓여있는 분진이 상기 집진여재(20)로 흡입되는 공기 유동에 의해 재 비산 되지 않도록 한다. The inner depth of the dust collecting box 60 is sufficiently provided so that the dust accumulated therein is not scattered again by the air flow sucked into the dust collecting filter medium 20 .
청소부재(40)는 길고 가는다란 사각통 형상의 경금속재의 케이스와 브러쉬(42)로The cleaning member 40 is made of a light metal case and a brush 42 in the shape of a long and thin square cylinder.
구성된다.is composed
상기 청소부재(40)는 모터(30)의 회전축(32)에 끼워져서 결합 구성되는 결합구(44)가 형성된 중앙부를 제외한 양측 케이스에, 솔이 식모된 두께가 얇은 장방 형 형상의 브러쉬(42)를 한개 또는 두개씩을 삽입시켜서 구성된다. The cleaning member 40 is fitted to the rotation shaft 32 of the motor 30 and is formed in both cases except for the central portion in which the coupling port 44 configured to be coupled is formed, a brush 42 having a thin rectangular shape with a brush implanted therein It is composed by inserting one or two.
상기 브러쉬(42)는 상기 청소부재(40)의 케이스로부터 빠지지 않으면서 상기브러쉬(42)의 솔이 일정길이로 돌출되면서 구속되지않고, 자유롭게 움직여지도록 구성되게 한다. 상기 브러쉬(42)는 상기 청소부재(40)위 케이스 내부에 설치된 스프링등의 탄성체(46)의 탄성에 의해, 상기 청소부재(40)의 케이스 외측으로 돌출되게 한다. The brush 42 is configured to move freely without being constrained as the brush of the brush 42 protrudes to a certain length without falling out of the case of the cleaning member 40 . The brush 42 protrudes out of the case of the cleaning member 40 by the elasticity of the elastic body 46 such as a spring installed inside the case on the cleaning member 40 .
따라서 브러쉬(42)는 탄성체(46)의 탄성에 의해 적적한 압력으로 집진여재(20)의 표면에 균일하게 접촉될 수 있게 되어, 모터(30)의 회전에 의해 청소부재 Therefore, the brush 42 can be uniformly contacted with the surface of the dust collecting filter medium 20 with an appropriate pressure due to the elasticity of the elastic body 46 , and the cleaning member is generated by the rotation of the motor 30 .
(40)가 왕복회전 이동을 하면서, 상기 집진여재(20)의 표면에 포집되어 있는 분진 을 털어내서 상기 집진여재(20)를 청소하게 된다.As the 40 reciprocates, the dust collected on the surface of the dust collecting filter medium 20 is shaken off to clean the dust collecting filter medium 20 .
브러쉬(42)의 집진여재(20)의 표면에 대한 밀착 압력은 청소부재(40)의 케이스에 부가되어 있는 볼트 또는 나사와 같은 압력조절수단(48)에 의해 탄성체(46) 를 밀거나 풀면서 가능하다. 상기 압력조절수단(48)은 청소부재(40)의 양쪽 케이 스에 각각 두개 이상을 설치하여 탄성체(46)의 탄성이 브러쉬(46)에 전달되게 한 다. 또한 집진여재(20)를 청소해 재생시키기 위한 상기 청소부재(40)의 방법외에 도 도시되지 않은 흡입노즐을 모터(30)의 회전축(32)에 삽입,결합시켜서 집진여재 The contact pressure of the brush 42 on the surface of the dust collecting filter medium 20 is applied to the case of the cleaning member 40 while pushing or loosening the elastic body 46 by a pressure adjusting means 48 such as a bolt or screw. possible. The pressure regulating means (48) is installed in both cases of the cleaning member (40) at least two, respectively, so that the elasticity of the elastic body (46) is transmitted to the brush (46). In addition, in addition to the method of the cleaning member 40 for cleaning and regenerating the dust collecting filter medium 20, a suction nozzle (not shown) is inserted into and coupled to the rotating shaft 32 of the motor 30 to combine the dust collecting filter medium.
(20) 표면에 접촉된 상태에서 왕복회전 이동을 하면서 상기 집진여재(20)의 표면에 (20) on the surface of the dust collecting filter medium 20 while reciprocating in a state in contact with the surface
포집된 분진을 도시되지 않는 진공 흡입펌프의 흡입력으로 흡입하여, 상기 집진여 재(20)를 청소하여 재생시킬수 있다.The collected dust may be sucked by the suction power of a vacuum suction pump (not shown), and the dust collecting filter medium 20 may be cleaned and regenerated.
상기 청소부재(40)의 모터(30)의 회전에 의한 시계방향과 반시게방향 전환에 의한 왕복회 전이동은 회전 궤도상에 도시되지않는 리미트 스위치에 의해 모터 (30)의 회전방향을 바꾸게 함으로써 가능하게 된다. By changing the rotation direction of the motor 30 by a limit switch not shown on the rotation track, the reciprocating rotation movement by the clockwise and counterclockwise switching by the rotation of the motor 30 of the cleaning member 40 is it becomes possible
청소부재(40)가 한 방향으로만 회전이동을 하면 브러쉬(42)의 솔이 한방향으로 치우쳐 지면서 분진의 청소성능이 저하될 수 있기 때문에, 모터(30)를 시계방 향, 반시계방향으로 교대로 회전시키는 것이 바람직하다. 집진여재(20)의 청소시 에는 브러쉬(42)에 의해 털려서 탈리되는 분진이 순조롭게 분진 수거함(60)에 쌓 이고 재 비산되지 않도록 공기유동을 만드는 도시되지 않는 팬은 정지시키는 것이 바람직하다. If the cleaning member 40 rotates in only one direction, the brush of the brush 42 is biased in one direction and the dust cleaning performance may be reduced, so the motor 30 is rotated clockwise and counterclockwise alternately. It is preferable to rotate. When cleaning the dust collecting filter medium 20, it is preferable to stop a fan (not shown) that creates an air flow so that the dust that is blown off by the brush 42 is smoothly accumulated in the dust collection box 60 and is not scattered again.
집진여재(20)의 청소는 자동재생 필터장치(10)를 운전해 가면서, 집진여재 The dust collecting filter medium 20 is cleaned while the automatic regeneration filter device 10 is operated.
(20)상의 분진이 포집정도를 육안으로 확인한 후에 청소주기를 결정하여, 제어기 에서 S/W상으로 자동으로 수행되도록 할 수 있으며, 상기 집진여재(20)상에서의 공기 입,출구측 즉 상류와 하류측의 공기의 정압차이를 도시되지 않은 차압센서로 감지하여 일정치 이상이 되면 자동으로 청소가 되도록하여 안정적이고 지속적인 집진이 이루어지도록 할 수 있다.After visually checking the degree of dust collection of the phase (20), the cleaning cycle can be determined so that the controller automatically performs the S/W phase, and the air inlet and outlet sides on the dust collecting filter medium (20), that is, upstream and By detecting the difference in static pressure of the air on the downstream side with a differential pressure sensor (not shown), it is automatically cleaned when it exceeds a certain value, so that stable and continuous dust collection can be achieved.
본 발명의 자동재생 필터장치는 분진이 다량으로 발생되는 축사, 방직공장, 봉제공장, 제분공장, 식품공장에 있어서의 집진장치로 사용 가능하며, 배열회수 환기장치,공조기, 에어콘등에 사용되고 섬유상필터 대용으로 활용될 수 있다. The automatic regeneration filter device of the present invention can be used as a dust collector in livestock houses, textile factories, sewing factories, flour mills, and food factories where a large amount of dust is generated, and is used in heat recovery ventilation devices, air conditioners, air conditioners, etc. can be used as
10 : 자동재생 필터장치
15 : 케이스
16 : 삽입홈
20 : 집진여재
22 : 관통구
24 : 고무판
30 : 모터
32 : 회전축
35 : 고정부재
40 : 청소부재
42 : 브러쉬
44 : 결합구
46 : 탄성체
48 : 압력조절수단
60 : 분진수거함
65 : 내부격벽10: automatic regeneration filter device
15 : Case
16: insertion groove
20: dust collection media
22: through hole
24: rubber plate
30: motor
32: axis of rotation
35: fixing member
40: cleaning member
42 : brush
44: coupler
46: elastic body
48: pressure control means
60: dust collection box
65: internal bulkhead
Claims (1)
One or a plurality of dust collecting media 20 in the shape of a square plate composed of a metal mesh and having a through hole 22 formed in the central part, and one or a plurality of the dust collecting media 20 on the inside are inserted grooves 16 The formed rectangular case 15 and the coupling hole 44 to which the motor rotating shaft is fitted and coupled to the central portion are formed, and the brush 42 is fitted to both sides of the rectangular rod, and the brush 42 is inserted into the cleaning member 40 configured in a state in contact with both surfaces of the dust collecting filter medium 20 and the central portion of the dust collecting filter medium 20, and also inserted into the coupling port 44 of the cleaning member 40 Consists of a motor 30 that alternately rotates the rotating shaft 32 of the motor 30 coupled and fixed in a clockwise and counterclockwise direction, and a controller controlling the motor 30 Automatic regeneration filter device, characterized in that.
