Abstract

본 발명은 비디오 신호 처리 방법 및 장치에 관한 것이다. 본 발명에 따른 영상 복호화 방법은, 부호화된 신택스 요소로부터, 이웃한 복수개의 코딩 유닛을 머지하여 생성된 머지 코딩 유닛을 확인하는 단계, 및 상기 확인된 머지 코딩 유닛 별로 복호화하는 단계를 포함하되, 상기 머지 코딩 유닛에서는 서로 같은 모션 벡터를 공유하는 것을 특징으로 한다. 본 발명에 의해 코딩 블록을 효율적으로 머지하여 부호화 또는 복호화 가능하게 됨에 따라, 영상 신호의 부호화/복호화 효율을 증가시킬 수 있다.

Description

비디오 신호 처리 방법 및 장치{METHOD AND APPARATUS FOR PROCESSING A VIDEO SIGNAL}
본 발명은 비디오 신호 처리 방법 및 장치에 관한 것이다.
최근 HD(High Definition) 영상 및 UHD(Ultra High Definition) 영상과 같은 고해상도, 고품질의 영상에 대한 수요가 다양한 응용 분야에서 증가하고 있다. 영상 데이터가 고해상도, 고품질이 될수록 기존의 영상 데이터에 비해 상대적으로 데이터량이 증가하기 때문에 기존의 유무선 광대역 회선과 같은 매체를 이용하여 영상 데이터를 전송하거나 기존의 저장 매체를 이용해 저장하는 경우, 전송 비용과 저장 비용이 증가하게 된다. 영상 데이터가 고해상도, 고품질화 됨에 따라 발생하는 이러한 문제들을 해결하기 위해서는 고효율의 영상 압축 기술들이 활용될 수 있다.
영상 압축 기술로 현재 픽쳐의 이전 또는 이후 픽쳐로부터 현재 픽쳐에 포함된 화소값을 예측하는 화면 간 예측 기술, 현재 픽쳐 내의 화소 정보를 이용하여 현재 픽쳐에 포함된 화소값을 예측하는 화면 내 예측 기술, 출현 빈도가 높은 값에 짧은 부호를 할당하고 출현 빈도가 낮은 값에 긴 부호를 할당하는 엔트로피 부호화 기술 등 다양한 기술이 존재하고 이러한 영상 압축 기술을 이용해 영상 데이터를 효과적으로 압축하여 전송 또는 저장할 수 있다.
한편, 고해상도 영상에 대한 수요가 증가함과 함께, 새로운 영상 서비스로서 입체 영상 컨텐츠에 대한 수요도 함께 증가하고 있다. 고해상도 및 초고해상도의 입체 영상 콘텐츠를 효과적으로 제공하기 위한 비디오 압축 기술에 대하여 논의가 진행되고 있다.
본 발명은 영상 신호를 부호화/복호화함에 있어서, 부호화/복호화 대상 블록을 효과적으로 분할할 수 있는 멀티 트리 파티셔닝 방법 및 장치를 제공하는 것을 목적으로 한다.
본 발명은 영상 신호를 부호화/복호화함에 있어서, 부호화/복호화 대상 블록을 대칭 형태 또는 비대칭 형태의 블록으로 분할하는 멀티 트리 파티셔닝 방법 및 장치를 제공하는 것을 목적으로 한다.
본 발명은 멀티 트리 파티셔닝에의해 분할된 코딩 블록에 대응하는 머지 코딩 블록을 생성하는 방법 및 장치를 제공하는 것을 목적으로 한다.
본 발명은 움직임 벡터 정밀도를 활용한, 대표 움직임 벡터를 결정하은 방법 및 장치를 제공하는 것을 목적으로 한다.
본 발명은 다양한 부호화 방법에 의해 부호화된 영상 신호 비트스트림을 포함하는 기록매체를 제공하는 것을 목적으로 한다.
본 발명에서 이루고자 하는 기술적 과제들은 이상에서 언급한 기술적 과제들로 제한되지 않으며, 언급하지 않은 또 다른 기술적 과제들은 아래의 기재로부터 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에게 명확하게 이해될 수 있을 것이다.
본 발명에 따른 영상 복호화 방법은, 부호화된 신택스 요소로부터, 이웃한 복수개의 코딩 유닛을 머지하여 생성된 머지 코딩 유닛을 확인하는 단계, 및 상기 확인된 머지 코딩 유닛 별로 복호화하는 단계를 포함하되, 상기 머지 코딩 유닛에서는 서로 같은 모션 벡터를 공유하는 것을 특징으로 한다.
또한, 상기 부호화된 신택스 요소를 활용하여, 상기 머지 코딩 유닛 별로 적용되는 모션 벡터를 결정한다.
또한, 상기 복수개의 코딩 유닛중 스캔 순서상 먼저 오는 코딩 유닛을 머지 후보 코딩 유닛으로 결정하고, 결정된 머지 후보 코딩 유닛의 모션 벡터를 상기 머지 코딩 유닛의 모션 벡터로 적용한다.
또한, 상기 부호화된 신텍스 요소는, 코딩 유닛들 간에 머지가 존재하는 지를 지시하는 제1 신택스 요소(CU_merge_flag), 및 상기 제1 신택스 요소에 의해 머지가 발생된 경우에는, 머지 코딩 유닛의 형태를 정의하는 제2 신택스 요소(CU_merge_idx)를 포함한다.
또한, 상기 제2 신택스 요소(CU_merge_idx)는, 트리플 트리 파티셔닝이 적용된 3개의 코딩 유닛중, 스캔 순서상 앞에 오는 코딩 유닛 2개를 머지한 것 인지 또는 스캔 순서상 뒤에 오는 코딩 유닛 2개를 머지한 것 인지를 구분하여 지시한다.
또는, 상기 제2 신택스 요소(CU_merge_idx)는, 쿼드 트리 파티셔닝이 적용된 4개의 코딩 유닛중, 스캔 순서상 첫번째와 두번째 오는 코딩 유닛 2개, 세번?와 네번째 오는 코딩 유닛 2개, 첫번째와 세번째 오는 코딩 유닛 2개, 또는 두번?와 네번째 오는 코딩 유닛 2개를 머지한 것임을 구분하여 지시한다.
또한, 상기 제1 신택스 요소(CU_merge_flag) 및 상기 제2 신택스 요소 (CU_merge_idx)를 이용하여, 코딩 유닛의 파티셔닝 종류를 구분할 수 있다.
또한, 상기 제1 신택스 요소(CU_merge_flag) 및 상기 제2 신택스 요소 (CU_merge_idx)를 이용하여 구분되는 코딩 유닛의 파티셔닝 종류는, 동일한 코드워드(codeword)를 적용할 수 있다.
본 발명에 따른 다른 영상 복호화 방법은, 복수의 하위 코딩 블록을 포함하는 상위 코딩 블록 단위로 대표 모션 벡터를 결정하는 단계, 상기 결정된 대표 모션 벡터를, 상기 상위 코딩 블록을 참조하는 현재 코딩 블록의 시간적 모션 벡터 후보로 활용하여, 상기 현재 코딩 블록의 모션 벡터를 유도하는 단계, 및 상기 현재 코딩 블록의 모션 벡터를 이용하여, 현재 코딩 블록의 움직임 보상을 수행하는 단계를 포함한다.
또한, 상기 상위 코딩 블록을 대표하는 대표 모션 벡터는, 상기 하위 코딩 블록들의 모션 벡터 정밀도를 활용하여 결정한다.
또한, 상기 상위 코딩 블록을 대표하는 대표 모션 벡터는, 상기 하위 코딩 블록의 모션 벡터 중 모션 벡터 정밀도가 가장 높은 모션 벡터로 결정할 수 있다.
또한, 상기 상위 코딩 블록을 대표하는 대표 모션 벡터는, 상기 하위 코딩 블록의 모션 벡터 중 모션 벡터 정밀도가 가장 낮은 모션 벡터로 결정할 수 있다.
또한, 상기 상위 코딩 블록을 대표하는 대표 모션 벡터는, 상기 하위 코딩 블록들의 위치에 기초하여 결정한다.
또한, 상기 상위 코딩 블록을 대표하는 대표 모션 벡터는, 상기 하위 코딩 블록들중 좌상단 샘플이 속한 코딩 블록의 모션 벡터로 결정할 수 있다.
본 발명에 따른 영상부호화 방법은, 이웃한 복수개의 코딩 유닛을 머지하여 머지 코딩 유닛을 생성하는 단계, 상기 생성된 머지 코딩 유닛 별로 부호화하는 단계, 및 상기 머지 코딩 유닛에 관련된 신택스 요소를 시그날링하는 단계를 포함하되, 상기 머지 코딩 유닛에서는 서로 같은 모션 벡터를 공유하는 것을 특징으로 한다.
또한, 상기 시그날링되는 신택스 요소는, 코딩 유닛들 간에 머지가 존재하는 지를 지시하는 제1 신택스 요소(CU_merge_flag), 및 상기 제1 신택스 요소에 의해 머지가 발생된 경우에는, 머지 코딩 유닛의 형태를 정의하는 제2 신택스 요소(CU_merge_idx)를 포함한다.
본 발명에 따른 다른 영상 부호화 방법은, 복수의 하위 코딩 블록을 포함하는 상위 코딩 블록 단위로 대표 모션 벡터를 결정하는 단계, 상기 결정된 대표 모션 벡터를 상기 상위 코딩 블록을 참조하는 현재 코딩 블록의 시간적 모션 벡터 후보로 활용하여, 상기 현재 코딩 블록의 모션 벡터를 유도하는 단계, 및 상기 현재 코딩 블록의 모션 벡터를 이용하여, 현재 코딩 블록의 움직임 보상을 수행하는 단계를 포함한다.
본 발명에 따른 영상 복호화 장치는, 부호화된 신택스 요소로부터, 이웃한 복수개의 코딩 유닛을 머지하여 생성된 머지 코딩 유닛을 확인하고, 상기 확인된 머지 코딩 유닛 별로 복호화하되, 상기 머지 코딩 유닛에서는 서로 같은 모션 벡터를 공유하는 복호화기를 포함한다.
본 발명에 따른 다른 영상 복호화 장치는, 복수의 하위 코딩 블록을 포함하는 상위 코딩 블록 단위로 대표 모션 벡터를 결정하고, 상기 결정된 대표 모션 벡터를, 상기 상위 코딩 블록을 참조하는 현재 코딩 블록의 시간적 모션 벡터 후보로 활용하여, 상기 현재 코딩 블록의 모션 벡터를 유도하고, 상기 현재 코딩 블록의 모션 벡터를 이용하여, 현재 코딩 블록의 움직임 보상을 수행하는 복호화기를 포함한다.
본 발명에 따른 영상 신호 비트스트림을 포함하는 기록매체에 있어서, 상기 기록매체에 포함된 영상 신호 비트스트림은, 이웃한 복수개의 코딩 유닛을 머지하여 머지 코딩 유닛을 생성하는 단계, 상기 생성된 머지 코딩 유닛 별로부호화하는 단계, 및 상기 머지 코딩 유닛에 관련된 신택스 요소를 시그날링하는 단계를 포함하되, 상기 머지 코딩 유닛에서는 서로 같은 모션 벡터를 공유하는 영상 부호화 방법에 의해 부호화된 것을 특징으로 한다.
본 발명에 따른 영상 신호 비트스트림을 포함하는 다른 기록매체에 있어서, 상기 기록매체에 포함된 영상 신호 비트스트림은, 복수의 하위 코딩 블록을 포함하는 상위 코딩 블록 단위로 대표 모션 벡터를 결정하는 단계, 상기 결정된 대표 모션 벡터를 해당 상위 코딩 블록을 참조하는 현재 코딩 블록의 시간적 모션 벡터 후보로 활용하여, 상기 현재 코딩 블록의 모션 벡터를 유도하는 단계, 및 상기 현재 코딩 블록의 모션 벡터를 이용하여, 현재 코딩 블록의 움직임 보상을 수행하는 단계를 포함하는, 영상 부호화 방법에 의해 부호화된 것을 특징으로 한다.
본 발명에 대하여 위에서 간략하게 요약된 특징들은 후술하는 본 발명의 상세한 설명의 예시적인 양상일 뿐이며, 본 발명의 범위를 제한하는 것은 아니다.
본 발명에 의하면, 효율적으로 부호화/복호화 대상 블록을 분할함으로써, 영상 신호의 부호화/복호화 효율을 증가시킬 수 있다.
본 발명에 의하면, 부호화/복호화 대상 블록을 대칭 형태 또는 비대칭 형태의 블록으로 분할함으로써 영상 신호의 부호화/복호화 효율을 증가시킬 수 있다.
본 발명에 의하면, 머지 코딩 유닛의 생성에 따라, 멀티 트리 파티셔닝으로 분할된 영상 신호의 부호화/복호화 효율을 증가시킬 수 있다.
본 발명에 의하면, 움직임 벡터를 다양한 정밀도로 표현 가능하게 되고, 이를 활용하여 대표 움직임 벡터를 결정할 수 있게 됨에 따라, 영상 신호의 부호화/복호화 효율을 증가시킬 수 있다.
본 발명에서 얻을 수 있는 효과는 이상에서 언급한 효과들로 제한되지 않으며, 언급하지 않은 또 다른 효과들은 아래의 기재로부터 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에게 명확하게 이해될 수 있을 것이다.
도 1은 본 발명의 일 실시예에 따른 영상 부호화 장치를 나타낸 블록도이다.
도 2는 본 발명의 일 실시예에 따른 영상 복호화 장치를 나타낸 블록도이다.
도 3은 코딩 블록이 화면 간 예측으로 부호화되었을 때, 코딩 블록에 적용될 수 있는 파티션 모드를 예시한 도면이다.
도 4는 발명이 적용되는 일 실시예로서, 쿼드 트리(Quad tree) 및 바이너리 트리(Binary tree) 분할(partitioning)이 허용되는 파티션 형태를 나타낸 도면이다.
도 5는 본 발명이 적용되는 일 실시예로서, 쿼드 트리 및 바이너리 트리 분할에 기반하여 코딩 블록을 계층적으로 분할하는 일예를 도시한 것이다.
도 6은 본 발명이 적용되는 일 실시예로서, 쿼드 트리 및 대칭형 바이너리 트리 분할에 기반하여 코딩 블록을 계층적으로 분할하는 일예를 도시한 것이다.
도 7은 본 발명이 적용되는 일 실시예로서, 비대칭형 바이너리 트리 분할이 허용되는 파티션 형태를 나타낸 도면이다.
도 8은 본 발명이 적용되는 일 실시예로서, 쿼드 트리 및 대칭형/비대칭형 바이너리 트리 분할에 기반한 코딩 블록의 분할 형태를 예시한 것이다.
도 9는 본 발명이 적용되는 일 실시예로서, 쿼드 트리 및 바이너리 트리 분할에 기반한 코딩 블록 분할 방법에 대한 흐름도이다.
도 10은 본 발명이 적용되는 일 실시예로서, 쿼드 트리 및 바이너리 트리 분할이 적용되는 네트워크 추상화 계층 (NAL)에 포함되는 신택스 요소(syntax element)를 예를 들어 도시한 것이다.
도 11은 본 발명이 적용되는 다른 실시예로서, 비대칭형 쿼드 트리 분할이 허용되는 파티션 형태를 나타낸 도면이다.
도 12는 본 발명이 적용되는 다른 실시예로서, 비대칭형 쿼드 트리 분할에 기반한 코딩 블록 분할 방법에 대한 흐름도이다.
도 13은 본 발명이 적용되는 다른 실시예로서, 비대칭형 쿼드 트리 분할이 적용되는 네트워크 추상화 계층 (NAL)에 포함되는 신택스 요소(syntax element)를 예를 들어 도시한 것이다.
도 14는 본 발명이 적용되는 또 다른 실시예로서, 쿼드 트리 및 트리플 트리 분할이 허용되는 파티션 형태를 나타낸 도면이다.
도 15는 본 발명이 적용되는 또 다른 실시예로서, 쿼드 트리 및 트리플 트리 분할 에 기반한 코딩 블록 분할 방법에 대한 흐름도이다.
도 16은 본 발명이 적용되는 또 다른 실시예로서, 쿼드 트리 및 트리플 트리 분할이 적용되는 네트워크 추상화 계층 (NAL)에 포함되는 신택스 요소(syntax element)를 예를 들어 도시한 것이다.
도 17은 본 발명이 적용되는 또 다른 실시예로서, 멀티 트리 분할이 허용되는 기본 파티션 형태를 나타낸 도면이다.
도 18은 본 발명이 적용되는 또 다른 실시예로서, 멀티 트리 분할이 허용되는 확장된 파티션 형태를 나타낸 도면이다.
도 19는 본 발명이 적용되는 또 다른 실시예로서, 멀티 트리 분할에 기반한 코딩 블록 분할 방법에 대한 흐름도이다.
도 20은 본 발명이 적용되는 실시예로서, 머지 코딩 유닛 생성 및 부호화/복호화 방법을 흐름도로 도시한 것이다.
도 21 및 도 22는 머지 코딩 유닛을 설명하기 위해 코딩 유닛의 종류를 예를 들어 도시한 것이다.
도 23은 신택스 요소 (CuMerge_idx) 값을 이용한 영상 부호화 또는 복호화 방법을 흐름도로 도시한 것이다.

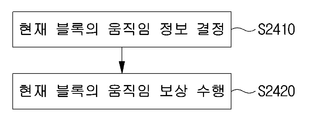

도 24는 본 발명이 적용되는 일실시예로서, 인터 예측 방법을 도시한 순서도이다.
도 25는 현재 블록에 머지 모드가 적용되는 경우, 현재 블록의 움직임 정보를 유도하는 과정을 나타낸 도면이다.
도 26은 현재 블록에 AMVP(Advanced motion vector predictor) 모드가 적용되는 경우, 현재 블록의 움직임 정보를 유도하는 과정을 나타낸 도면이다.
도 27 및 도 28은 현재 블록의 움직임 벡터 정밀도에 따른 움직임 벡터 유도 방법을 나타낸 도면이다.
도 29 및 도 30은 복수개의 모션 벡터 단위에서 시간적 모션 벡터 (temporal MV)를 유도하는 방법을 설명하기 위해 도시한 도면이다.
도 31은 본 발명이 적용되는 또 다른 실시예로서, 인트라 예측 샘플 보간에 적용되는 네트워크 추상화 계층 (NAL)에 포함되는 신택스 요소(syntax element)를 예를 들어 도시한 것이다.
본 발명은 다양한 변경을 가할 수 있고 여러 가지 실시예를 가질 수 있는 바, 특정 실시예들을 도면에 예시하고 상세한 설명에 상세하게 설명하고자 한다. 그러나, 이는 본 발명을 특정한 실시 형태에 대해 한정하려는 것이 아니며, 본 발명의 사상 및 기술 범위에 포함되는 모든 변경, 균등물 내지 대체물을 포함하는 것으로 이해되어야 한다. 각 도면을 설명하면서 유사한 참조부호를 유사한 구성요소에 대해 사용하였다.
제1, 제2 등의 용어는 다양한 구성요소들을 설명하는데 사용될 수 있지만, 상기 구성요소들은 상기 용어들에 의해 한정되어서는 안 된다. 상기 용어들은 하나의 구성요소를 다른 구성요소로부터 구별하는 목적으로만 사용된다. 예를 들어, 본 발명의 권리 범위를 벗어나지 않으면서 제1 구성요소는 제2 구성요소로 명명될 수 있고, 유사하게 제2 구성요소도 제1 구성요소로 명명될 수 있다. 및/또는 이라는 용어는 복수의 관련된 기재된 항목들의 조합 또는 복수의 관련된 기재된 항목들 중의 어느 항목을 포함한다.
본 출원에서 사용한 용어는 단지 특정한 실시예를 설명하기 위해 사용된 것으로, 본 발명을 한정하려는 의도가 아니다. 단수의 표현은 문맥상 명백하게 다르게 뜻하지 않는 한, 복수의 표현을 포함한다. 본 출원에서, "포함하다" 또는 "가지다" 등의 용어는 명세서상에 기재된 특징, 숫자, 단계, 동작, 구성요소, 부품 또는 이들을 조합한 것이 존재함을 지정하려는 것이지, 하나 또는 그 이상의 다른 특징들이나 숫자, 단계, 동작, 구성요소, 부품 또는 이들을 조합한 것들의 존재 또는 부가 가능성을 미리 배제하지 않는 것으로 이해되어야 한다.
또한, 본 출원에서 사용한 “유닛(unit)”은 “블록(block)”으로 대체할 수 있으며, 따라서, 본 명세서에서 “코딩 트리 유닛”과 “코딩 트리 블록”, “코딩 유닛”과 “코딩 블록”, “예측 유닛”과 “예측 블록”, “변환 유닛”과 “변환 블록”은 각각 동일한 의미로 해석할 수 있다.
이하, 첨부한 도면들을 참조하여, 본 발명의 바람직한 실시예를 보다 상세하게 설명하고자 한다. 이하, 도면상의 동일한 구성요소에 대해서는 동일한 참조부호를 사용하고 동일한 구성요소에 대해서 중복된 설명은 생략한다.
도 1은 본 발명의 일실시예에 따른 영상 부호화 장치를 나타낸 블록도이다.
도 1을 참조하면, 영상 부호화 장치(100)는 픽쳐 분할부(110), 예측부(120, 125), 변환부(130), 양자화부(135), 재정렬부(160), 엔트로피 부호화부(165), 역양자화부(140), 역변환부(145), 필터부(150) 및 메모리(155)를 포함할 수 있다.
도 1에 나타난 각 구성부들은 영상 부호화 장치에서 서로 다른 특징적인 기능들을 나타내기 위해 독립적으로 도시한 것으로, 각 구성부들이 분리된 하드웨어나 하나의 소프트웨어 구성단위로 이루어짐을 의미하지 않는다. 즉, 각 구성부는 설명의 편의상 각각의 구성부로 나열하여 포함한 것으로 각 구성부 중 적어도 두 개의 구성부가 합쳐져 하나의 구성부로 이루어지거나, 하나의 구성부가 복수개의 구성부로 나뉘어져 기능을 수행할 수 있고 이러한 각 구성부의 통합된 실시예 및 분리된 실시예도 본 발명의 본질에서 벗어나지 않는 한 본 발명의 권리범위에 포함된다.
또한, 일부의 구성 요소는 본 발명에서 본질적인 기능을 수행하는 필수적인 구성 요소는 아니고 단지 성능을 향상시키기 위한 선택적 구성 요소일 수 있다. 본 발명은 단지 성능 향상을 위해 사용되는 구성 요소를 제외한 본 발명의 본질을 구현하는데 필수적인 구성부만을 포함하여 구현될 수 있고, 단지 성능 향상을 위해 사용되는 선택적 구성 요소를 제외한 필수 구성 요소만을 포함한 구조도 본 발명의 권리범위에 포함된다.
픽쳐 분할부(110)는 입력된 픽쳐를 적어도 하나의 처리 단위로 분할할 수 있다. 이때, 처리 단위는 예측 단위(Prediction Unit: PU)일 수도 있고, 변환 단위(Transform Unit: TU)일 수도 있으며, 부호화 단위(Coding Unit: CU)일 수도 있다. 픽쳐 분할부(110)에서는 하나의 픽쳐에 대해 복수의 부호화 단위, 예측 단위 및 변환 단위의 조합으로 분할하고 소정의 기준(예를 들어, 비용 함수)으로 하나의 부호화 단위, 예측 단위 및 변환 단위 조합을 선택하여 픽쳐를 부호화 할 수 있다.
예를 들어, 하나의 픽쳐는 복수개의 부호화 단위로 분할될 수 있다. 픽쳐에서 부호화 단위를 분할하기 위해서는 쿼드 트리 구조(Quad Tree Structure)와 같은 재귀적인 트리 구조를 사용할 수 있는데 하나의 영상 또는 최대 크기 부호화 단위(largest coding unit)를 루트로 하여 다른 부호화 단위로 분할되는 부호화 유닛은 분할된 부호화 단위의 개수만큼의 자식 노드를 가지고 분할될 수 있다. 일정한 제한에 따라 더 이상 분할되지 않는 부호화 단위는 리프 노드가 된다. 즉, 하나의 코딩 유닛에 대하여 정방형 분할만이 가능하다고 가정하는 경우, 하나의 부호화 단위는 최대 4개의 다른 부호화 단위로 분할될 수 있다.
이하, 본 발명의 실시예에서는 부호화 단위는 부호화를 수행하는 단위의 의미로 사용할 수도 있고, 복호화를 수행하는 단위의 의미로 사용할 수도 있다.
예측 단위는 하나의 부호화 단위 내에서 동일한 크기의 적어도 하나의 정사각형 또는 직사각형 등의 형태를 가지고 분할된 것일 수도 있고, 하나의 부호화 단위 내에서 분할된 예측 단위 중 어느 하나의 예측 단위가 다른 하나의 예측 단위와 상이한 형태 및/또는 크기를 가지도록 분할된 것일 수도 있다.
부호화 단위를 기초로 인트라 예측을 수행하는 예측 단위를 생성시 최소 부호화 단위가 아닌 경우, 복수의 예측 단위 NxN 으로 분할하지 않고 인트라 예측을 수행할 수 있다.
예측부(120, 125)는 인터 예측을 수행하는 인터 예측부(120)와 인트라 예측을 수행하는 인트라 예측부(125)를 포함할 수 있다. 예측 단위에 대해 인터 예측을 사용할 것인지 또는 인트라 예측을 수행할 것인지를 결정하고, 각 예측 방법에 따른 구체적인 정보(예컨대, 인트라 예측 모드, 모션 벡터, 참조 픽쳐 등)를 결정할 수 있다. 이때, 예측이 수행되는 처리 단위와 예측 방법 및 구체적인 내용이 정해지는 처리 단위는 다를 수 있다. 예컨대, 예측의 방법과 예측 모드 등은 예측 단위로 결정되고, 예측의 수행은 변환 단위로 수행될 수도 있다. 생성된 예측 블록과 원본 블록 사이의 잔차값(잔차 블록)은 변환부(130)로 입력될 수 있다. 또한, 예측을 위해 사용한 예측 모드 정보, 모션 벡터 정보 등은 잔차값과 함께 엔트로피 부호화부(165)에서 부호화되어 복호화기에 전달될 수 있다. 특정한 부호화 모드를 사용할 경우, 예측부(120, 125)를 통해 예측 블록을 생성하지 않고, 원본 블록을 그대로 부호화하여 복호화부에 전송하는 것도 가능하다.
인터 예측부(120)는 현재 픽쳐의 이전 픽쳐 또는 이후 픽쳐 중 적어도 하나의 픽쳐의 정보를 기초로 예측 단위를 예측할 수도 있고, 경우에 따라서는 현재 픽쳐 내의 부호화가 완료된 일부 영역의 정보를 기초로 예측 단위를 예측할 수도 있다. 인터 예측부(120)는 참조 픽쳐 보간부, 모션 예측부, 움직임 보상부를 포함할 수 있다.
참조 픽쳐 보간부에서는 메모리(155)로부터 참조 픽쳐 정보를 제공받고 참조 픽쳐에서 정수 화소 이하의 화소 정보를 생성할 수 있다. 휘도 화소의 경우, 1/4 화소 단위로 정수 화소 이하의 화소 정보를 생성하기 위해 필터 계수를 달리하는 DCT 기반의 8탭 보간 필터(DCT-based Interpolation Filter)가 사용될 수 있다. 색차 신호의 경우 1/8 화소 단위로 정수 화소 이하의 화소 정보를 생성하기 위해 필터 계수를 달리하는 DCT 기반의 4탭 보간 필터(DCT-based Interpolation Filter)가 사용될 수 있다.
모션 예측부는 참조 픽쳐 보간부에 의해 보간된 참조 픽쳐를 기초로 모션 예측을 수행할 수 있다. 모션 벡터를 산출하기 위한 방법으로 FBMA(Full search-based Block Matching Algorithm), TSS(Three Step Search), NTS(New Three-Step Search Algorithm) 등 다양한 방법이 사용될 수 있다. 모션 벡터는 보간된 화소를 기초로 1/2 또는 1/4 화소 단위의 모션 벡터값을 가질 수 있다. 모션 예측부에서는 모션 예측 방법을 다르게 하여 현재 예측 단위를 예측할 수 있다. 모션 예측 방법으로 스킵(Skip) 방법, 머지(Merge) 방법, AMVP(Advanced Motion Vector Prediction) 방법, 인트라 블록 카피(Intra Block Copy) 방법 등 다양한 방법이 사용될 수 있다.
인트라 예측부(125)는 현재 픽쳐 내의 화소 정보인 현재 블록 주변의 참조 픽셀 정보를 기초로 예측 단위를 생성할 수 있다. 현재 예측 단위의 주변 블록이 인터 예측을 수행한 블록이어서, 참조 픽셀이 인터 예측을 수행한 픽셀일 경우, 인터 예측을 수행한 블록에 포함되는 참조 픽셀을 주변의 인트라 예측을 수행한 블록의 참조 픽셀 정보로 대체하여 사용할 수 있다. 즉, 참조 픽셀이 가용하지 않는 경우, 가용하지 않은 참조 픽셀 정보를 가용한 참조 픽셀 중 적어도 하나의 참조 픽셀로 대체하여 사용할 수 있다.
인트라 예측에서 예측 모드는 참조 픽셀 정보를 예측 방향에 따라 사용하는 방향성 예측 모드와 예측을 수행시 방향성 정보를 사용하지 않는 비방향성 모드를 가질 수 있다. 휘도 정보를 예측하기 위한 모드와 색차 정보를 예측하기 위한 모드가 상이할 수 있고, 색차 정보를 예측하기 위해 휘도 정보를 예측하기 위해 사용된 인트라 예측 모드 정보 또는 예측된 휘도 신호 정보를 활용할 수 있다.
인트라 예측을 수행할 때 예측 단위의 크기와 변환 단위의 크기가 동일할 경우, 예측 단위의 좌측에 존재하는 픽셀, 좌측 상단에 존재하는 픽셀, 상단에 존재하는 픽셀을 기초로 예측 단위에 대한 인트라 예측을 수행할 수 있다. 그러나 인트라 예측을 수행할 때 예측 단위의 크기와 변환 단위의 크기가 상이할 경우, 변환 단위를 기초로 한 참조 픽셀을 이용하여 인트라 예측을 수행할 수 있다. 또한, 최소 부호화 단위에 대해서만 NxN 분할을 사용하는 인트라 예측을 사용할 수 있다.
인트라 예측 방법은 예측 모드에 따라 참조 화소에 AIS(Adaptive Intra Smoothing) 필터를 적용한 후 예측 블록을 생성할 수 있다. 참조 화소에 적용되는 AIS 필터의 종류는 상이할 수 있다. 인트라 예측 방법을 수행하기 위해 현재 예측 단위의 인트라 예측 모드는 현재 예측 단위의 주변에 존재하는 예측 단위의 인트라 예측 모드로부터 예측할 수 있다. 주변 예측 단위로부터 예측된 모드 정보를 이용하여 현재 예측 단위의 예측 모드를 예측하는 경우, 현재 예측 단위와 주변 예측 단위의 인트라 예측 모드가 동일하면 소정의 플래그 정보를 이용하여 현재 예측 단위와 주변 예측 단위의 예측 모드가 동일하다는 정보를 전송할 수 있고, 만약 현재 예측 단위와 주변 예측 단위의 예측 모드가 상이하면 엔트로피 부호화를 수행하여 현재 블록의 예측 모드 정보를 부호화할 수 있다.
또한, 예측부(120, 125)에서 생성된 예측 단위를 기초로 예측을 수행한 예측 단위와 예측 단위의 원본 블록과 차이값인 잔차값(Residual) 정보를 포함하는 잔차 블록이 생성될 수 있다. 생성된 잔차 블록은 변환부(130)로 입력될 수 있다.
변환부(130)에서는 원본 블록과 예측부(120, 125)를 통해 생성된 예측 단위의 잔차값(residual)정보를 포함한 잔차 블록을 DCT(Discrete Cosine Transform), DST(Discrete Sine Transform), KLT와 같은 변환 방법을 사용하여 변환시킬 수 있다. 잔차 블록을 변환하기 위해 DCT를 적용할지, DST를 적용할지 또는 KLT를 적용할지는 잔차 블록을 생성하기 위해 사용된 예측 단위의 인트라 예측 모드 정보를 기초로 결정할 수 있다.
양자화부(135)는 변환부(130)에서 주파수 영역으로 변환된 값들을 양자화할 수 있다. 블록에 따라 또는 영상의 중요도에 따라 양자화 계수는 변할 수 있다. 양자화부(135)에서 산출된 값은 역양자화부(140)와 재정렬부(160)에 제공될 수 있다.
재정렬부(160)는 양자화된 잔차값에 대해 계수값의 재정렬을 수행할 수 있다.
재정렬부(160)는 계수 스캐닝(Coefficient Scanning) 방법을 통해 2차원의 블록 형태 계수를 1차원의 벡터 형태로 변경할 수 있다. 예를 들어, 재정렬부(160)에서는 지그-재그 스캔(Zig-Zag Scan)방법을 이용하여 DC 계수부터 고주파수 영역의 계수까지 스캔하여 1차원 벡터 형태로 변경시킬 수 있다. 변환 단위의 크기 및 인트라 예측 모드에 따라 지그-재그 스캔 대신 2차원의 블록 형태 계수를 열 방향으로 스캔하는 수직 스캔, 2차원의 블록 형태 계수를 행 방향으로 스캔하는 수평 스캔이 사용될 수도 있다. 즉, 변환 단위의 크기 및 인트라 예측 모드에 따라 지그-재그 스캔, 수직 방향 스캔 및 수평 방향 스캔 중 어떠한 스캔 방법이 사용될지 여부를 결정할 수 있다.
엔트로피 부호화부(165)는 재정렬부(160)에 의해 산출된 값들을 기초로 엔트로피 부호화를 수행할 수 있다. 엔트로피 부호화는 예를 들어, 지수 골롬(Exponential Golomb), CAVLC(Context-Adaptive Variable Length Coding), CABAC(Context-Adaptive Binary Arithmetic Coding)과 같은 다양한 부호화 방법을 사용할 수 있다.
엔트로피 부호화부(165)는 재정렬부(160) 및 예측부(120, 125)로부터 부호화 단위의 잔차값 계수 정보 및 블록 타입 정보, 예측 모드 정보, 분할 단위 정보, 예측 단위 정보 및 전송 단위 정보, 모션 벡터 정보, 참조 프레임 정보, 블록의 보간 정보, 필터링 정보 등 다양한 정보를 부호화할 수 있다.
엔트로피 부호화부(165)에서는 재정렬부(160)에서 입력된 부호화 단위의 계수값을 엔트로피 부호화할 수 있다.
역양자화부(140) 및 역변환부(145)에서는 양자화부(135)에서 양자화된 값들을 역양자화하고 변환부(130)에서 변환된 값들을 역변환한다. 역양자화부(140) 및 역변환부(145)에서 생성된 잔차값(Residual)은 예측부(120, 125)에 포함된 움직임 추정부, 움직임 보상부 및 인트라 예측부를 통해서 예측된 예측 단위와 합쳐져 복원 블록(Reconstructed Block)을 생성할 수 있다.
필터부(150)는 디블록킹 필터, 오프셋 보정부, ALF(Adaptive Loop Filter)중 적어도 하나를 포함할 수 있다.
디블록킹 필터는 복원된 픽쳐에서 블록간의 경계로 인해 생긴 블록 왜곡을 제거할 수 있다. 디블록킹을 수행할지 여부를 판단하기 위해 블록에 포함된 몇 개의 열 또는 행에 포함된 픽셀을 기초로 현재 블록에 디블록킹 필터 적용할지 여부를 판단할 수 있다. 블록에 디블록킹 필터를 적용하는 경우 필요한 디블록킹 필터링 강도에 따라 강한 필터(Strong Filter) 또는 약한 필터(Weak Filter)를 적용할 수 있다. 또한 디블록킹 필터를 적용함에 있어 수직 필터링 및 수평 필터링 수행시 수평 방향 필터링 및 수직 방향 필터링이 병행 처리되도록 할 수 있다.
오프셋 보정부는 디블록킹을 수행한 영상에 대해 픽셀 단위로 원본 영상과의 오프셋을 보정할 수 있다. 특정 픽쳐에 대한 오프셋 보정을 수행하기 위해 영상에 포함된 픽셀을 일정한 수의 영역으로 구분한 후 오프셋을 수행할 영역을 결정하고 해당 영역에 오프셋을 적용하는 방법 또는 각 픽셀의 에지 정보를 고려하여 오프셋을 적용하는 방법을 사용할 수 있다.
ALF(Adaptive Loop Filtering)는 필터링한 복원 영상과 원래의 영상을 비교한 값을 기초로 수행될 수 있다. 영상에 포함된 픽셀을 소정의 그룹으로 나눈 후 해당 그룹에 적용될 하나의 필터를 결정하여 그룹마다 차별적으로 필터링을 수행할 수 있다. ALF를 적용할지 여부에 관련된 정보는 휘도 신호는 부호화 단위(Coding Unit, CU) 별로 전송될 수 있고, 각각의 블록에 따라 적용될 ALF 필터의 모양 및 필터 계수는 달라질 수 있다. 또한, 적용 대상 블록의 특성에 상관없이 동일한 형태(고정된 형태)의 ALF 필터가 적용될 수도 있다.
메모리(155)는 필터부(150)를 통해 산출된 복원 블록 또는 픽쳐를 저장할 수 있고, 저장된 복원 블록 또는 픽쳐는 인터 예측을 수행 시 예측부(120, 125)에 제공될 수 있다.
도 2는 본 발명의 일실시예에 따른 영상 복호화 장치를 나타낸 블록도이다.
도 2를 참조하면, 영상 복호화기(200)는 엔트로피 복호화부(210), 재정렬부(215), 역양자화부(220), 역변환부(225), 예측부(230, 235), 필터부(240), 메모리(245)가 포함될 수 있다.
영상 부호화기에서 영상 비트스트림이 입력된 경우, 입력된 비트스트림은 영상 부호화기와 반대의 절차로 복호화될 수 있다.
엔트로피 복호화부(210)는 영상 부호화기의 엔트로피 부호화부에서 엔트로피 부호화를 수행한 것과 반대의 절차로 엔트로피 복호화를 수행할 수 있다. 예를 들어, 영상 부호화기에서 수행된 방법에 대응하여 지수 골롬(Exponential Golomb), CAVLC(Context-Adaptive Variable Length Coding), CABAC(Context-Adaptive Binary Arithmetic Coding)과 같은 다양한 방법이 적용될 수 있다.
엔트로피 복호화부(210)에서는 부호화기에서 수행된 인트라 예측 및 인터 예측에 관련된 정보를 복호화할 수 있다.
재정렬부(215)는 엔트로피 복호화부(210)에서 엔트로피 복호화된 비트스트림을 부호화부에서 재정렬한 방법을 기초로 재정렬을 수행할 수 있다. 1차원 벡터 형태로 표현된 계수들을 다시 2차원의 블록 형태의 계수로 복원하여 재정렬할 수 있다. 재정렬부(215)에서는 부호화부에서 수행된 계수 스캐닝에 관련된 정보를 제공받고 해당 부호화부에서 수행된 스캐닝 순서에 기초하여 역으로 스캐닝하는 방법을 통해 재정렬을 수행할 수 있다.
역양자화부(220)는 부호화기에서 제공된 양자화 파라미터와 재정렬된 블록의 계수값을 기초로 역양자화를 수행할 수 있다.
역변환부(225)는 영상 부호화기에서 수행한 양자화 결과에 대해 변환부에서 수행한 변환 즉, DCT, DST, 및 KLT에 대해 역변환 즉, 역 DCT, 역 DST 및 역 KLT를 수행할 수 있다. 역변환은 영상 부호화기에서 결정된 전송 단위를 기초로 수행될 수 있다. 영상 복호화기의 역변환부(225)에서는 예측 방법, 현재 블록의 크기 및 예측 방향 등 복수의 정보에 따라 변환 기법(예를 들어, DCT, DST, KLT)이 선택적으로 수행될 수 있다.
예측부(230, 235)는 엔트로피 복호화부(210)에서 제공된 예측 블록 생성 관련 정보와 메모리(245)에서 제공된 이전에 복호화된 블록 또는 픽쳐 정보를 기초로 예측 블록을 생성할 수 있다.
전술한 바와 같이 영상 부호화기에서의 동작과 동일하게 인트라 예측을 수행시 예측 단위의 크기와 변환 단위의 크기가 동일할 경우, 예측 단위의 좌측에 존재하는 픽셀, 좌측 상단에 존재하는 픽셀, 상단에 존재하는 픽셀을 기초로 예측 단위에 대한 인트라 예측을 수행하지만, 인트라 예측을 수행시 예측 단위의 크기와 변환 단위의 크기가 상이할 경우, 변환 단위를 기초로 한 참조 픽셀을 이용하여 인트라 예측을 수행할 수 있다. 또한, 최소 부호화 단위에 대해서만 NxN 분할을 사용하는 인트라 예측을 사용할 수도 있다.
예측부(230, 235)는 예측 단위 판별부, 인터 예측부 및 인트라 예측부를 포함할 수 있다. 예측 단위 판별부는 엔트로피 복호화부(210)에서 입력되는 예측 단위 정보, 인트라 예측 방법의 예측 모드 정보, 인터 예측 방법의 모션 예측 관련 정보 등 다양한 정보를 입력 받고 현재 부호화 단위에서 예측 단위를 구분하고, 예측 단위가 인터 예측을 수행하는지 아니면 인트라 예측을 수행하는지 여부를 판별할 수 있다. 인터 예측부(230)는 영상 부호화기에서 제공된 현재 예측 단위의 인터 예측에 필요한 정보를 이용해 현재 예측 단위가 포함된 현재 픽쳐의 이전 픽쳐 또는 이후 픽쳐 중 적어도 하나의 픽쳐에 포함된 정보를 기초로 현재 예측 단위에 대한 인터 예측을 수행할 수 있다. 또는, 현재 예측 단위가 포함된 현재 픽쳐 내에서 기-복원된 일부 영역의 정보를 기초로 인터 예측을 수행할 수도 있다.
인터 예측을 수행하기 위해 부호화 단위를 기준으로 해당 부호화 단위에 포함된 예측 단위의 모션 예측 방법이 스킵 모드(Skip Mode), 머지 모드(Merge 모드), AMVP 모드(AMVP Mode), 인트라 블록 카피 모드 중 어떠한 방법인지 여부를 판단할 수 있다.
인트라 예측부(235)는 현재 픽쳐 내의 화소 정보를 기초로 예측 블록을 생성할 수 있다. 예측 단위가 인트라 예측을 수행한 예측 단위인 경우, 영상 부호화기에서 제공된 예측 단위의 인트라 예측 모드 정보를 기초로 인트라 예측을 수행할 수 있다. 인트라 예측부(235)에는 AIS(Adaptive Intra Smoothing) 필터, 참조 화소 보간부, DC 필터를 포함할 수 있다. AIS 필터는 현재 블록의 참조 화소에 필터링을 수행하는 부분으로써 현재 예측 단위의 예측 모드에 따라 필터의 적용 여부를 결정하여 적용할 수 있다. 영상 부호화기에서 제공된 예측 단위의 예측 모드 및 AIS 필터 정보를 이용하여 현재 블록의 참조 화소에 AIS 필터링을 수행할 수 있다. 현재 블록의 예측 모드가 AIS 필터링을 수행하지 않는 모드일 경우, AIS 필터는 적용되지 않을 수 있다.
참조 화소 보간부는 예측 단위의 예측 모드가 참조 화소를 보간한 화소값을 기초로 인트라 예측을 수행하는 예측 단위일 경우, 참조 화소를 보간하여 정수값 이하의 화소 단위의 참조 화소를 생성할 수 있다. 현재 예측 단위의 예측 모드가 참조 화소를 보간하지 않고 예측 블록을 생성하는 예측 모드일 경우 참조 화소는 보간되지 않을 수 있다. DC 필터는 현재 블록의 예측 모드가 DC 모드일 경우 필터링을 통해서 예측 블록을 생성할 수 있다.
복원된 블록 또는 픽쳐는 필터부(240)로 제공될 수 있다. 필터부(240)는 디블록킹 필터, 오프셋 보정부, ALF를 포함할 수 있다.
영상 부호화기로부터 해당 블록 또는 픽쳐에 디블록킹 필터를 적용하였는지 여부에 대한 정보 및 디블록킹 필터를 적용하였을 경우, 강한 필터를 적용하였는지 또는 약한 필터를 적용하였는지에 대한 정보를 제공받을 수 있다. 영상 복호화기의 디블록킹 필터에서는 영상 부호화기에서 제공된 디블록킹 필터 관련 정보를 제공받고 영상 복호화기에서 해당 블록에 대한 디블록킹 필터링을 수행할 수 있다.
오프셋 보정부는 부호화시 영상에 적용된 오프셋 보정의 종류 및 오프셋 값 정보 등을 기초로 복원된 영상에 오프셋 보정을 수행할 수 있다.
ALF는 부호화기로부터 제공된 ALF 적용 여부 정보, ALF 계수 정보 등을 기초로 부호화 단위에 적용될 수 있다. 이러한 ALF 정보는 특정한 파라메터 셋에 포함되어 제공될 수 있다.
메모리(245)는 복원된 픽쳐 또는 블록을 저장하여 참조 픽쳐 또는 참조 블록으로 사용할 수 있도록 할 수 있고 또한 복원된 픽쳐를 출력부로 제공할 수 있다.
전술한 바와 같이 이하, 본 발명의 실시예에서는 설명의 편의상 코딩 유닛(Coding Unit)을 부호화 단위라는 용어로 사용하지만, 부호화뿐만 아니라 복호화를 수행하는 단위가 될 수도 있다.
또한, 현재 블록은, 부호화/복호화 대상 블록을 나타내는 것으로,부호화/복호화 단계에 따라, 코딩 트리 블록(또는 코딩 트리 유닛), 부호화 블록(또는 부호화 유닛), 변환 블록(또는 변환 유닛) 또는 예측 블록(또는 예측 유닛) 등을 나타내는 것일 수 있다. 본 명세서에서, '유닛'은 특정 부호화/복호화 프로세스를 수행하기 위한 기본 단위를 나타내고, '블록'은 소정 크기의 샘플 어레이를 나타낼 수 있다. 별도의 구분이 없는 한, '블록'과 '유닛'은 동등한 의미로 사용될 수 있다. 예컨대, 후술되는 실시예에서, 부호화 블록(코딩 블록) 및 부호화 유닛(코딩 유닛)은 상호 동등한 의미인 것으로 이해될 수 있다.
하나의 픽쳐는 정방형 또는 비정방형의 기본 블록으로 분할되어 부호화/복호화될 수 있다. 이때, 기본 블록은, 코딩 트리 유닛(Coding Tree Unit)이라 호칭될 수 있다. 코딩 트리 유닛은, 시퀀스 또는 슬라이스에서 허용하는 가장 큰 크기의 코딩 유닛으로 정의될 수도 있다. 코딩 트리 유닛이 정방형 또는 비정방형인지 여부 또는 코딩 트리 유닛의 크기와 관련한 정보는 시퀀스 파라미터 셋트, 픽처 파라미터 셋트 또는 슬라이스 헤더 등을 통해 시그널링될 수 있다. 코딩 트리 유닛은 더 작은 크기의 파티션으로 분할될 수 있다. 이때, 코딩 트리 유닛을 분할함으로써 생성된 파티션을 뎁스 1이라 할 경우, 뎁스 1인 파티션을 분할함으로써 생성된 파티션은 뎁스 2로 정의될 수 있다. 즉, 코딩 트리 유닛 내 뎁스 k인 파티션을 분할함으로써 생성된 파티션은 뎁스 k+1을 갖는 것으로 정의될 수 있다.
도 3은 코딩 블록이 화면 내 예측 또는 화면 간 예측으로 부호화되었을 때, 코딩 블록에 적용될 수 있는 파티션 모드를 예시한 도면이다.코딩 트리 유닛이 분할됨에 따라 생성된 임의 크기의 파티션을 코딩 유닛이라 정의할 수 있다. 예를 들어, 도 3 (a)는 코딩 유닛이 2Nx2N 크기을 도시하였다. 코딩 유닛은 재귀적으로 분할되거나, 예측, 양자화, 변환 또는 인루프 필터링 등을 수행하기 위한 기본 단위로 분할될 수 있다. 일 예로, 코딩 유닛이 분할됨에 따라 생성된 임의 크기의 파티션은 코딩 유닛으로 정의되거나, 예측, 양자화, 변환 또는 인루프 필터링 등을 수행하기 위한 기본 단위인 변환 유닛(TU: Transform Unit) 또는 예측 유닛(PU: Prediction Unit)으로 정의될 수 있다.
또는, 코딩 블록이 결정되면, 코딩 블록의 예측 분할을 통해 코딩 블록과 동일한 크기 또는 코딩 블록보다 작은 크기를 갖는 예측 블록(Prediction Block)을 결정할 수 있다. 코딩 블록의 예측 분할은 코딩 블록의 분할 형태를 나타내는 파티션 모드(Part_mode)에 의해 수행될 수 있다. 예측 블록의 크기 또는 형태는 코딩 블록의 파티션 모드에 따라 결정될 수 있다. 코딩 블록의 분할 형태는 파티션 후보 중 어느 하나를 특정하는 정보를 통해 결정될 수 있다. 이때, 코딩 블록이 이용할 수 있는 파티션 후보에는 코딩 블록의 크기, 형태 또는 부호화 모드 등에 따라 비대칭 파티션 형태(예컨대, nLx2N, nRx2N, 2NxnU, 2NxnD)가 포함될 수 있다. 일 예로, 코딩 블록이 이용할 수 있는 파티션 후보는 현재 블록의 부호화 모드에 따라 결정될 수 있다. 예를 들어, 코딩 블록이 화면 간 예측으로 부호화된 경우, 코딩 블록에는 도 3 (b)에 도시된 예에서와 같이, 8개의 파티션 모드 중 어느 하나가 적용될 수 있다. 반면, 코딩 블록이 화면 내 예측으로 부호화된 경우, 코딩 블록에는 도 3 (b)의 8개 파티션 모드중 PART_2Nx2N 또는 PART_NxN 이 적용될 수 있다.
PART_NxN은 코딩 블록이 최소 크기를 갖는 경우 적용될 수 있다. 여기서, 코딩 블록의 최소 크기는 부호화기 및 복호화기에서 기 정의된 것일 수 있다. 또는, 코딩 블록의 최소 크기에 관한 정보는 비트스트림을 통해 시그널링될 수도 있다. 일 예로, 코딩 블록의 최소 크기는 슬라이스 헤더를 통해 시그널링되고, 이에 따라, 슬라이스별로 코딩 블록의 최소 크기가 정의될 수 있다.
다른 예로, 코딩 블록이 이용할 수 있는 파티션 후보는 코딩 블록의 크기 또는 형태 중 적어도 하나에 따라 상이하게 결정될 수도 있다. 일 예로, 코딩 블록이 이용할 수 있는 파티션 후보의 개수 또는 종류는 코딩 블록의 크기 또는 형태 중 적어도 하나에 따라 상이하게 결정될 수 있다.
또는, 코딩 블록이 이용할 수 있는 파티션 후보들 중 비대칭 파티션 후보들의 종류 또는 개수를 코딩 블록의 크기 또는 형태에 따라 제한할 수도 있다. 일 예로, 코딩 블록이 이용할 수 있는 비대칭 파티션 후보의 개수 또는 종류는 코딩 블록의 크기 또는 형태 중 적어도 하나에 따라 상이하게 결정될 수 있다.
일반적으로, 예측 블록의 크기는 64x64 부터 4x4의 크기를 가질 수 있다. 단, 코딩 블록이 화면 간 예측으로 부호화된 경우, 움직임 보상을 수행할 때, 메모리 대역폭(memory bandwidth)을 줄이기 위해, 예측 블록이 4x4 크기를 갖지 않도록 할 수 있다.
파티션 모드를 이용하여, 코딩 블록을 재귀적으로 분할하는 것도 가능하다. 즉, 파티션 인덱스가 지시하는 파티션 모드에 따라 코딩 블록을 분할할 수 있고, 코딩 블록이 분할됨에 따라 생성된 각 파티션이 코딩 블록으로 정의될 수 있다.
이하, 코딩 유닛을 재귀적으로 분할하는 방법에 대해 보다 상세히 설명하기로 한다. 설명의 편의를 위해, 이하, 코딩 트리 유닛도 코딩 유닛의 범주에 포함되는 것으로 가정 한다. 즉, 후술되는 실시예에서, 코딩 유닛은, 코딩 트리 유닛을 가리키거나, 코딩 트리 유닛이 분할됨에 따라 생성되는 코딩 유닛을 의미할 수 있다. 또한, 코딩 블록이 재귀적으로 분할되는 경우, 코딩 블록이 분할됨에 따라 생성되는 '파티션'은 '코딩 블록'을 의미하는 것으로 이해될 수 있다.
코딩 유닛은 적어도 하나의 라인에 의해 분할될 수 있다. 이때, 코딩 유닛을 분할하는 라인은 소정의 각도를 가질 수도 있다. 여기서, 소정의 각도는, 0도 내지 360도 범위 내의 값일 수 있다. 예컨대, 0도 라인은, 수평 라인, 90도 라인은 수직 라인을 의미하고, 45도 또는 135도 라인은 대각선 라인을 의미할 수 있다.
코딩 유닛이 복수의 라인에 의해 분할되는 경우, 복수의 라인은 모두 동일한 각도를 가질 수 있다. 또는, 복수의 라인 중 적어도 하나는 다른 라인과 상이한 각도를 가질 수도 있다. 또는, 코딩 트리 유닛 또는 코딩 유닛을 분할하는 복수의 라인은 기 정의된 각도 차(예컨대, 90도)를 갖도록 설정될 수도 있다.
코딩 트리 유닛 또는 코딩 유닛을 분할하는 라인에 관한 정보는, 파티션 모드로 정의되어 부호화될 수 있다. 또는, 라인의 개수, 방향, 각도, 블록 내 라인의 위치 등에 대한 정보가 부호화될 수도 있다.
설명의 편의를 위해, 후술되는 실시예에서는, 코딩 트리 유닛 또는 코딩 유닛은 수직선 및 수평선 중 적어도 하나를 이용하여, 복수의 코딩 유닛으로 분할되는 것으로 가정한다.
코딩 유닛의 파티셔닝이, 수직선(Vertical Line) 또는 수평선(Horizontal Line) 중 적어도 하나에 기초하여 수행된다고 가정할 때, 코딩 유닛을 파티셔닝하는 수직선 또는 수평선의 개수는 적어도 하나 이상일 수 있다. 일 예로, 하나의 수직선 또는 하나의 수평선을 이용하여, 코딩 트리 유닛 또는 코딩 유닛을 2개의 파티션으로 분할하거나, 두개의 수직선 또는 두개의 수평선을 이용하여, 코딩 유닛을 3개의 파티션으로 분할할 수 있다. 또는, 하나의 수직선 및 하나의 수평선을 이용하여, 코딩 유닛을 길이 및 너비가 1/2 인 4개의 파티션으로 분할할 수도 있다.
코딩 트리 유닛 또는 코딩 유닛을 적어도 하나의 수직선 또는 적어도 하나의 수평선을 이용하여 복수의 파티션으로 분할하는 경우, 파티션들은 균일한 크기를 가질 수 있다. 또는, 어느 하나의 파티션이 나머지 파티션과 다른 크기를 갖거나, 각 파티션이 상이한 크기를 가질 수도 있다.
후술되는 실시예들에서는, 코딩 유닛이 4개의 파티션으로 분할되는 것을, 쿼드 트리 기반의 분할이라 가정하고, 코딩 유닛이 2개의 파티션으로 분할되는 것을 바이너리 트리 기반의 분할이라 가정한다. 또한, 코딩 유닛이 3개의 파티션으로 분할되는 것을 트리플 트리 기반의 분할이라 가정한다. 또한 상기 적어도 2가지 이상의 분할 방식을 적용하여 분할되는 것을 멀티 트리 기반의 분할이라 가정한다.
후술되는 도면에서는, 코딩 유닛을 분할하기 위해, 소정 개수의 수직선 또는 소정 개수의 수평선이 이용되는 것으로 도시할 것이나, 도시된 것보다 더 많은 수의 수직선 또는 더 많은 수의 수평선을 이용하여, 코딩 유닛을 도시된 것보다 더 많은 수의 파티션 또는 도시된 것보다 더 적은 수의 파티션으로 분할하는 것 역시 본 발명의 범주에 포함된다고 할 것이다.
도 4는 발명이 적용되는 일 실시예로서, 쿼드 트리(Quad tree) 및 바이너리 트리(Binary tree) 분할(partitioning)이 허용되는 파티션 형태를 나타낸 도면이다.
입력 영상 신호는 소정의 블록 단위로 복호화되며, 이와 같이 입력 영상 신호를 복호화하기 위한 기본 단위를 코딩 블록이라 한다. 코딩 블록은 인트라/인터 예측, 변환, 양자화를 수행하는 단위가 될 수 있다. 또한, 코딩 블록 단위로 예측 모드(예컨대, 화면 내 예측 모드 또는 화면 간 예측 모드)가 결정되고, 코딩 블록에 포함된 예측 블록들은, 결정된 예측 모드를 공유할 수 있다. 코딩 블록은 8x8 내지 64x64 범위에 속하는 임의의 크기를 가진 정방형 또는 비정방형 블록일 수 있고, 128x128, 256x256 또는 그 이상의 크기를 가진 정방형 또는 비정방형 블록일 수 있다.
구체적으로, 코딩 블록은 쿼드 트리(quad tree)와 바이너리 트리(binary tree) 중 적어도 하나에 기초하여 계층적으로 분할될 수 있다. 여기서, 쿼드 트리 기반의 분할은 2Nx2N 코딩 블록이 4개의 NxN 코딩 블록으로 분할되는 방식(도 4(a))을, 바이너리 트리 기반의 분할은 하나의 코딩 블록이 2개의 코딩 블록으로 분할되는 방식을 각각 의미할 수 있다. 바이너리 트리 기반의 분할이 수행되었다 하더라도, 하위 뎁스에서는 정방형인 코딩 블록이 존재할 수 있다.
바이너리 트리 기반의 분할은 대칭적으로 수행될 수도 있고, 비대칭적으로 수행될 수도 있다. 또한, 바이너리 트리 기반으로 분할된 코딩 블록은 정방형 블록일 수도 있고, 직사각형과 같은 비정방형 블록일 수도 있다. 일 예로, 바이너리 트리 기반의 분할이 허용되는 파티션 형태는 도 4 (b)에 도시된 예에서와 같이, 대칭형(symmetric)인 2NxN (수평 방향 비 정방 코딩 유닛) 또는 Nx2N (수직 방향 비정방 코딩 유닛)이 될 수 있다. 또한, 일 예로, 바이너리 트리 기반의 분할이 허용되는 파티션 형태는 도 4 (c)에 도시된 예에서와 같이, 비대칭형(asymmetric)인 nLx2N, nRx2N, 2NxnU 또는 2NxnD 중 적어도 하나를 포함할 수 있다.
바이너리 트리 기반의 분할은, 대칭형 또는 비대칭 형태의 파티션 중 어느 하나만 제한적으로 허용될 수도 있다. 이 경우, 코딩 트리 유닛을, 정방형 블록으로 구성하는 것은 쿼드 트리 CU 파티셔닝에 해당하고, 코딩 트리 유닛을, 대칭형인 비정방형 블록으로 구성하는 것은 바이너리 트리 CU 파티셔닝에 해당할 수 있다. 코딩 트리 유닛을 정방형 블록과 대칭형 비정방형 블록으로 구성하는 것은 쿼드 및 바이너리 트리 CU 파티셔닝에 해당할 수 있다.
이하, 상기 쿼드 트리 및 바이너리 트리에 기반한 분할 방식을 QTBT (Quad-Tree & Binary-Tree) 분할로 명명한다.
쿼드 트리 및 바이너리 트리에 기반한 분할 결과, 더 이상 분할되지 않는 코딩 블록은 예측 블록 또는 변환 블록으로 이용될 수 있다. 즉, 쿼드 트리 및 바이너리 트리에 기반한 QTBT (Quad-Tree & Binary-Tree) 분할 방법에서는, 코딩 블록이 예측 블록이 되고, 예측 블록이 변환 블록이 될 수 있다. 일 예로, QTBT 분할 방법을 이용한 경우, 코딩 블록 단위로 예측 영상을 생성하고, 코딩 블록 단위로 원본 영상과 예측 영상간의 차분인 잔차 신호가 변환될 수 있다. 여기서, 코딩 블록 단위로 예측 영상을 생성하는 것은, 코딩 블록을 기준으로 모션 정보가 결정되거나, 코딩 블록을 기준으로 하나의 인트라 예측 모드가 결정되는 것을 의미할 수 있다. 이에 따라, 코딩 블록은, 스킵 모드, 화면 내 예측 또는 화면 간 예측 중 적어도 하나를 이용하여 부호화될 수 있다.
다른 예로, 코딩 블륵을 분할하여, 코딩 블록보다 작은 크기를 갖는 예측 블록 또는 변환 블록을 이용하는 것도 가능하다.
QTBT 분할 방법에서, BT는 대칭형 분할만이 허용되도록 설정될 수 있다. 다만, 블록 경계에서 오브젝트와 배경이 나누어지는 경우에도, 대칭형 이진 분할만을 허용한다면, 부호화 효율이 낮아질 수 있다. 이에 본 발명에서는, 부호화 효율을 높이기 위해, 코딩 블록을 비대칭으로 파티셔닝하는 방법을 다른 실시예로 후술하고자 한다. 비대칭 바이너리 트리 파티셔닝(Asymetric Binary Tree Partitioning)은 코딩 블록을 2개의 더 작은 코딩 블록으로 분할하는 것을 나타낸다. 비대칭 바이너리 트리 파티셔닝의 결과, 코딩 블록은 2개의 비대칭 형태의 코딩 블록으로 분할될 수 있다.
바이너리 트리 기반의 분할은 쿼드 트리 기반의 분할이 더 이상 수행되지 않는 코딩 블록에 대해서 수행될 수 있다.바이너리 트리 기반으로 분할된 코딩 블록에 대해서는 쿼드 트리 기반의 분할이 더 이상 수행되지 않을 수 있다.
또한, 하위 뎁스의 분할은 상위 뎁스의 분할 형태에 종속적으로 결정될 수 있다. 일 예로, 2개 이상의 뎁스에서 바이너리 트리 기반의 분할이 허용된 경우, 하위 뎁스에서는 상위 뎁스의 바이너리 트리 분할 형태와 동일한 형태의 바이너리 트리 기반의 분할만이 허용될 수 있다. 예컨대, 상위 뎁스에서 2NxN 형태로 바이너리 트리 기반의 분할이 수행된 경우, 하위 뎁스에서도 2NxN 형태의 바이너리 트리 기반의 분할이 수행될 수 있다. 또는, 상위 뎁스에서 Nx2N 형태로 바이너리 트리 기반의 분할이 수행된 경우, 하위 뎁스에서도 Nx2N 형태의 바이너리 트리 기반의 분할이 허용될 수 있다.
반대로, 하위 뎁스에서, 상위 뎁스의 바이너리 트리 분할 형태와 상이한 형태의 바이너리 트리 기반의 분할만을 허용하는 것도 가능하다.
시퀀스, 슬라이스, 코딩 트리 유닛 또는 코딩 유닛에 대해, 특정 형태의 바이너리 트리 기반의 분할만이 사용되도록 제한할 수도 있다. 일 예로, 코딩 트리 유닛에 대해 2NxN 또는 Nx2N 형태의 바이너리 트리 기반의 분할만이 허용되도록 제한할 수 있다. 허용되는 파티션 형태는 부호화기 또는 복호화기에 기 정의되어 있을 수도 있고, 허용되는 파티션 형태 또는 허용되지 않는 파티션 형태에 관한 정보를 부호화하여 비트스트림을 통해 시그널링할 수도 있다.
도 5는 본 발명이 적용되는 일 실시예로서, 쿼드 트리 및 바이너리 트리 분할에 기반하여 코딩 블록을 계층적으로 분할하는 일예를 도시한 것이다.
도 5에 도시된 바와 같이, 분할 깊이(split depth)가 k인 제1 코딩 블록 300은 쿼드 트리(quad tree)에 기반하여 복수의 제2 코딩 블록으로 분할될 수 있다. 예를 들어, 제2 코딩 블록 310 내지 340은 제1 코딩 블록의 너비와 높이의 절반 크기를 가진 정방형 블록이며, 제2 코딩 블록의 분할 깊이는 k+1로 증가될 수 있다.
분할 깊이가 k+1인 제2 코딩 블록 310은 분할 깊이가 k+2인 복수의 제3 코딩 블록으로 분할될 수 있다. 제2 코딩 블록 310의 분할은 분할 방식에 따라 쿼트 트리 또는 바이너리 트리 중 어느 하나를 선택적으로 이용하여 수행될 수 있다. 여기서, 분할 방식은 쿼드 트리 기반으로의 분할을 지시하는 정보 또는 바이너리 트리 기반의 분할을 지시하는 정보 중 적어도 하나에 기초하여 결정될 수 있다.
제2 코딩 블록 310이 쿼트 트리 기반으로 분할되는 경우, 제2 코딩 블록 310은 제2 코딩 블록의 너비와 높이의 절반 크기를 가진 4개의 제3 코딩 블록 310a으로 분할되며, 제3 코딩 블록 310a의 분할 깊이는 k+2로 증가될 수 있다. 반면, 제2 코딩 블록 310이 바이너리 트리 기반으로 분할되는 경우, 제2 코딩 블록 310은 2개의 제3 코딩 블록으로 분할될 수 있다. 이때, 2개의 제3 코딩 블록 각각은 제2 코딩 블록의 너비와 높이 중 어느 하나가 절반 크기인 비정방형 블록이며, 분할 깊이는 k+2로 증가될 수 있다. 제2 코딩 블록은 분할 방향에 따라 가로 방향 또는 세로 방향의 비정방형 블록으로 결정될 수 있고, 분할 방향은 바이너리 트리 기반의 분할이 세로 방향인지 또는 가로 방향인지에 관한 정보에 기초하여 결정될 수 있다.
한편, 제2 코딩 블록 310은 쿼드 트리 또는 바이너리 트리에 기반하여 더 이상 분할되지 않는 말단 코딩 블록으로 결정될 수도 있고, 이 경우 해당 코딩 블록은 예측 블록 또는 변환 블록으로 이용될 수 있다.
제3 코딩 블록 310a은 제2 코딩 블록 310의 분할과 마찬가지로 말단 코딩 블록으로 결정되거나, 쿼드 트리 또는 바이너리 트리에 기반하여 추가적으로 분할될 수 있다.
한편, 바이너리 트리 기반으로 분할된 제3 코딩 블록 310b은 추가적으로 바이너리 트리에 기반하여 세로 방향의 코딩 블록(310b-2) 또는 가로 방향의 코딩 블록(310b-3)으로 더 분할될 수도 있고, 해당 코딩 블록의 분할 깊이는 k+3으로 증가될 수 있다. 또는, 제3 코딩 블록 310b는 바이너리 트리에 기반하여 더 이상 분할되지 않는 말단 코딩 블록(310b-1)으로 결정될 수 있고, 이 경우 해당 코딩 블록(310b-1)은 예측 블록 또는 변환 블록으로 이용될 수 있다. 다만, 상술한 분할 과정은 쿼드 트리 기반의 분할이 허용되는 코딩 블록의 크기/깊이에 관한 정보, 바이너리 트리 기반의 분할이 허용되는 코딩 블록의 크기/깊이에 대한 정보 또는 바이너리 트리 기반의 분할이 허용되지 않는 코딩 블록의 크기/깊이에 대한 정보 중 적어도 하나에 기초하여 제한적으로 수행될 수 있다.
코딩 블록이 가질 수 있는 크기는 소정 개수로 제한되거나, 소정 단위 내 코딩 블록의 크기는 고정된 값을 가질 수도 있다. 일 예로, 시퀀스 내 코딩 블록의 크기 또는 픽처 내 코딩 블록의 크기는, 256x256, 128x128 또는 32x32로 제한될 수 있다. 시퀀스 또는 픽처 내 코딩 블록의 크기를 나타내는 정보가 시퀀스 헤더 또는 픽처 헤더를 통해 시그널링 될 수 있다.
쿼드 트리 및 바이너리 트리에 기반한 분할 결과, 코딩 유닛은, 정방형 또는 임의 크기의 직사각형을 띨 수 있다.
도 6은 본 발명이 적용되는 일 실시예로서, 쿼드 트리 및 대칭형 바이너리 트리 분할에 기반하여 코딩 블록을 계층적으로 분할하는 일예를 도시한 것이다.
도 6은 특정 형태, 예를 들어 대칭형 바이너리 트리 기반의 분할만이 허용된 예를 나타낸 도면이다. 도 6의 (a)는 Nx2N 형태의 바이너리 트리 기반의 분할만이 허용되도록 제한된 예를 나타낸다. 예를 들어, 뎁스 1 코딩 블록 601은 뎁스 2에서 2개의 Nx2N 블록 (601a, 601b)으로 분할되고, 또한, 뎁스 2 코딩 블록 602는 뎁스 3에서 2개의 Nx2N 블록 (602a, 602b)로 분할 가능하다.
도 6의 (b)는 2NxN 형태의 바이너리 트리 기반의 분할만이 허용되도록 제한된 예를 나타낸다. 예를 들어, 뎁스 1 코딩 블록 603은 뎁스 2에서 2개의 2NxN 블록 (603a, 603b)으로 분할되고, 또한, 뎁스 2 코딩 블록 604는 뎁스 3에서 2개의 2NxN 블록 (604a, 604b)로 분할 가능하다.
도 6의 (c)는 대칭형 바이너리 트리로 분할된 블록을 다시 대칭형 바이너리 트리로 분할하는 예를 나타낸다. 예를 들어, 뎁스 1 코딩 블록 605는, 뎁스 2에서 2개의 Nx2N 블록 (605a, 605b)으로 분할되고, 또한, 상기 분할후 생성된 뎁스 2 코딩 블록 605a는 뎁스 3에서 2개의 Nx2N 블록 (605a1, 605a2)로 분할 가능하다. 상기 분할 방식은 대칭형 바이너리 트리 분할에 의해 생성된 2NxN 코딩 블록에 대해서도 동일하게 적용 가능하다.
상기 쿼드 트리 또는 바이너리 트리 기반의 적응적 분할을 구현하기 위해 쿼드 트리 기반의 분할을 지시하는 정보, 쿼드 트리 기반의 분할이 허용되는 코딩 블록의 크기/깊이에 관한 정보, 바이너리 트리 기반의 분할을 지시하는 정보, 바이너리 트리 기반의 분할이 허용되는 코딩 블록의 크기/깊이에 대한 정보, 바이너리 트리 기반의 분할이 허용되지 않는 코딩 블록의 크기/깊이에 대한 정보 또는 바이너리 트리 기반의 분할이 세로 방향인지 또는 가로 방향인지에 관한 정보 등이 이용될 수 있다. 일 예로, quad_split_flag는 코딩 블록이 4개의 코딩 블록으로 분할되는지 여부를 나타내고, binary_split_flag는 코딩 블록이 2개의 코딩 블록으로 분할되는지 여부를 나타낼 수 있다. 코딩 블록이 2개의 코딩 블록으로 분할되는 경우, 코딩 블록의 분할 방향이 수직 방향인지 또는 수평 방향인지 여부를 나타내는 is_hor_split_flag가 시그널링될 수 있다.
또한, 코딩 트리 유닛 또는 소정의 코딩 유닛에 대해, 바이너리 트리 분할이 허용되는 횟수, 바이너리 트리 분할이 허용되는 깊이 또는 바이너리 트리 분할이 허용된 뎁스의 개수 등이 획득될 수 있다. 상기 정보는 코딩 트리 유닛 또는 코딩 유닛 단위로 부호화되어, 비트스트림을 통해 복호화기로 전송될 수 있다.
일 예로, 비트스트림을 통해, 바이너리 트리 분할이 허용되는 최대 뎁스를 나타내는 신택스 'max_binary_depth_idx_minus1'가 비트스트림을 통해 부호화/복호화될 수 있다. 이 경우, max_binary_depth_idx_minus1+1이 바이너리 트리 분할이 허용되는 최대 뎁스를 가리킬 수 있다.
또한, 전술한 도 6 (c) 예를 살펴보면, 뎁스 2인 코딩 유닛 (예, 605a, 605b) 및 뎁스 3인 코딩 유닛 (예, 605a1, 605a2)에 대해 바이너리 트리 분할이 수행된 결과가 도시되었다. 이에 따라, 코딩 트리 유닛 내 바이너리 트리 분할이 수행된 횟수(예, 2회)를 나타내는 정보, 코딩 트리 유닛 내 바이너리 트리 분할이 허용된 최대 뎁스(예, 뎁스 3)를 나타내는 정보 또는 코딩 트리 유닛 내 바이너리 트리 분할이 허용된 뎁스의 개수(예, 2개, 뎁스 2 및 뎁스 3)를 나타내는 정보 중 적어도 하나가 비트스트림을 통해 부호화/복호화될 수 있다.
다른 예로, 바이너리 트리 분할이 허용되는 횟수, 바이너리 트리 분할이 허용되는 깊이 또는 바이너리 트리 분할이 허용된 뎁스의 개수 중 적어도 하나는 시퀀스, 슬라이스별로 획득될 수 있다. 일 예로, 상기 정보는, 시퀀스, 픽처 또는 슬라이스 단위로 부호화되어 비트스트림을 통해 전송될 수 있다. 이에 따라, 제1 슬라이스 및 제2 슬라이스의, 바이너리 트리 분할 횟수, 바이너리 트리 분할이 허용되는 최대 뎁스 또는 바이너리 트리 분할이 허용되는 뎁스의 개수 중 적어도 하나가 상이할 수 있다. 일 예로, 제1 슬라이스에서는, 하나의 뎁스에서만 바이너리 트리 분할이 허용되는 반면, 제2 슬라이스에서는, 두개의 뎁스에서 바이너리 트리 분할이 허용될 수 있다.
또 다른 일 예로, 슬라이스 또는 픽쳐의 시간레벨 식별자(Temporal_ID)에 따라 바이너리 트리 분할이 허용되는 횟수, 바이너리 트리 분할이 허용되는 깊이 또는 바이너리 트리 분할이 허용되는 뎁스의 개수 중 적어도 하나를 상이하게 설정할 수도 있다. 여기서, 시간레벨 식별자(Temporal_ID)는, 시점(view), 공간(spatial), 시간(temporal) 또는 화질(quality) 중 적어도 하나 이상의 스케일러빌리티(Scalability)를 갖는 영상의 복수개의 레이어 각각을 식별하기 위한 것이다.
또한, 바이너리 파티셔닝으로 파티션된 CU에서는 Transform skip을 사용하지 않도록 제한할 수도 있다. 또는 비 정방형으로 파티션된 CU에서는 수평 방향 또는 수직 방향 중 적어도 어느 하나의 방향에서만 transformskip을 적용할 수도 있다. 수평방향 transform skip만 적용하는 것은, 수평 방향으로 transform 수행없이 스케일링과 양자화만 수행하고, 수직 방향으로 DCT 나 DST 등 적어도 어느 하나의 transform을 특정하여 변환을 수행하는 것을 나타낸다.
이와 마찬가지로, 수직방향 transform skip만 적용하는 것은 수평 방향으로 DCT 나 DST 등 적어도 어느 하나의 transform을 특정하여 변환을 수행하고, 수직 방향으로 transform 수행없이 스케일링과 양자화만 수행하는 것을 나타낸다. 수평 방향 transform skip을 적용할지를 알려주는 신택스 hor_transform_skip_flag과 수직 방향 transform skip을 적용 여부를 알려주는 신택스 ver_transform_skip_flag을 시그날링할 수도 있다.
수평방향 또는 수직방향 중 적어도 어느 하나에 transform skip을 적용할 때, CU의 형태에 따라 어느 방향으로 transform skip을 적용할 지를 시그날링 할 수도 있다.구체적으로 예를 들어, 2NxN 형태의 CU인 경우에 수평 방향으로 transform을 수행하고 수직 방향으로 transform skip을 적용할 수도 있으며, Nx2N 형태의 CU인 경우에 수평 방향으로 transform skip을 적용하고 수직 방향을 transform을 수행할 수도 있다. 여기서 transform은 DCT 또는 DST 중 적어도 어느 하나일 수 있다.
또 다른 예를 들어, 2NxN 형태의 CU인 경우에 수직 방향으로 transform을 수행하고 수평 방향으로 transform skip을 적용할 수도 있으며, Nx2N 형태의 CU인 경우에 수직 방향으로 transform skip을 적용하고 수평 방향을 transform을 수행할 수도 있다. 여기서 transform은 DCT 또는 DST 중 적어도 어느 하나일 수 있다.
도 7은 본 발명이 적용되는 일 실시예로서, 비대칭형 바이너리 트리 분할이 허용되는 파티션 형태를 나타낸 도면이다.2Nx2N 코딩 블록은 너비 비가 n:(1-n)인 2개의 코딩 블록 또는 높이 비가 n:(1-n)인 2개의 코딩 블록으로 분할될 수 있다. 여기서, n은 0보다 크고 1보다 작은 실수를 나타낼 수 있다.
도 7에서는, 예를 들어 코딩 블록에 비대칭 바이너리 트리 파티셔닝이 적용됨에 따라, 너비 비가 1:3 인 2개의 코딩 블록 (701, 702), 또는 3:1인 2개의 코딩 블록 (703, 704), 또는 높이 비가 1:3 인 2개의 코딩 블록 (705, 706) 또는 3:1인 2개의 코딩 블록(707, 708)이 생성되는 것으로 도시되었다.
구체적으로, WxH 크기의 코딩 블록이 수직 방향으로 분할됨에 따라, 너비가 1/4W인 좌측 파티션 및 너비가 3/4W인 우측 파티션이 생성될 수 있다. 위와 같이, 좌측 파티션의 너비가 우측 파티션의 너비보다 작은 분할 형태를 nLx2N 바이너리 파티션이라 호칭할 수 있다.
WxH 크기의 코딩 블록이 수직 방향으로 분할됨에 따라, 너비가 3/4W인 좌측 파티션 및 너비가 1/4W인 우측 파티션이 생성될 수도 있다. 위와 같이, 우측 파티션의 너비가 좌측 파티션의 너비보다 작은 분할 형태를 nRx2N 바이너리 파티션이라 호칭할 수 있다.
WxH 크기의 코딩 블록이 수평 방향으로 분할됨에 따라, 높이가 1/4H인 상단 파티션 및 높이가 3/4H인 하단 파티션이 생성될 수 있다. 위와 같이, 상단 파티션의 높이가 하단 파티션의 높이보다 작은 분할 형태를 2NxnU 바이너리 파티션이라 호칭할 수 있다.
WxH 크기의 코딩 블록이 수평 방향으로 분할됨에 따라, 높이가 3/4H인 상단 파티션 및 높이가 1/4H인 하단 파티션이 생성될 수 있다. 위와 같이, 하단 파티션의 높이가 상단 파티션의 높이보다 작은 분할 형태를 2NxnD 바이너리 파티션이라 호칭할 수 있다.
도 7에서는 두 코딩 블록간의 너비 비 또는 높이 비가 1:3 또는 3:1인 경우를 예시하였으나, 비대칭 바이너리 트리 파티셔닝에 의해 생성되는 두 코딩 블록 간 너비 비 또는 높이 비가 이에 한정되는 것은 아니다. 코딩 블록은 도 7에 도시된 것과 상이한 너비 비 또는 상이한 높이 비를 갖는 2개의 코딩 블록으로 분할될 수도 있다.
비대칭 바이너리 트리 파티셔닝을 이용하는 경우, 코딩 블록의 비대칭 바이너리 파티션 형태는 비트스트림을 통해 시그널링되는 정보에 기초하여 결정될 수 있다.일 예로, 코딩 블록의 분할 형태는 코딩 블록의 분할 방향을 나타내는 정보 및 코딩 블록이 분할됨에 따라 생성되는 제1 파티션이 제2 파티션보다 작은 크기를 갖는지 여부를 나타내는 정보를 기초로 결정될 수 있다.
코딩 블록의 분할 방향을 나타내는 정보는, 코딩 블록이 수직 방향으로 분할되었는지 또는 수평 방향으로 분할되었는지 여부를 나타내는 1비트의 플래그일 수 있다. 일 예로, hor_binary_flag 는 코딩 블록이 수평 방향으로 분할되었는지 여부를 나타낼 수 있다. hor_binary_flag의 값이 1인 것은, 코딩 블록이 수평 방향으로 분할됨을 나타내고, hor_binary_flag의 값이 0인 것은, 코딩 블록이 수직 방향으로 분할됨을 나타낼 수 있다. 또는 코딩 블록이 수직 방향으로 분할되었는지 여부를 나타내는 ver_binary_flag가 이용될 수도 있다.
제1 파티션이 제2 파티션보다 작은 크기를 갖는지 여부를 나타내는 정보는, 1비트의 플래그일 수 있다. 일 예로, is_left_above_small_part_flag는 코딩 블록이 분할됨에 따라 생성된 좌측 또는 상단 파티션의 크기가 우측 또는 하측 파티션 보다 작은지 여부를 나타낼 수 있다. is_left_above_small_part_flag의 값이 1인 것은 좌측 또는 상단 파티션의 크기가 우측 또는 하단 파티션보다 작은 것을 의미하고, is_left_above_small_part_flag의 값이 0인 것은 좌측 또는 상단 파티션의 크기가 우측 또는 하단 파티션보다 큰 것을 의미할 수 있다. 또는, 우측 또는 하단 파티션의 크기가 좌측 또는 상단 파티션보다 작은지 여부를 나타내는 is_right_bottom_small_part_flag를 사용할 수도 있다.
또는, 제1 파티션 및 제2 파티션 간의 너비비, 높이비 또는 넓이비를 나타내는 정보를 사용하여 제1 파티션 및 제2 파티션의 크기를 결정할 수도 있다.
hor_binary_flag의 값이 0이고, is_left_above_small_part_flag의 값이 1인 것은, nLx2N 바이너리 파티션을 나타내고, hor_binary_flag의 값이 0이고, is_left_above_small_part_flag의 값이 0인 것은, nRx2N 바이너리 파티션을 나타낼 수 있다. 또한, hor_binary_flag의 값이 1이고, is_left_above_small_part_flag의 값이 1인 것은, 2NxnU 바이너리 파티션을 나타내고, hor_binary_flag의 값이 1이고, is_left_above_small_part_flag의 값이 0인 것은 2NxnD 바이너리 파티션을 나타낼 수 있다.
다른 예로, 코딩 블록의 비대칭 바이너리 파티션 형태는, 코딩 블록의 파티션 형태를 지시하는 인덱스 정보에 의해 결정될 수도 있다. 여기서, 인덱스 정보는 비트스트림을 통해 시그널링되는 정보로, 고정된 길이(즉, 고정된 비트 수)로 부호화될 수도 있고, 가변 길이로 부호화될 수도 있다. 일 예로, 하기 표 1은 비대칭 바이너리 파티션별 파티션 인덱스를 나타낸 것이다.
Asymetric partition index Binarization
nLx2N 0 0
nRx2N 1 10
2NxnU 2 100
2NxnD 3 111
비대칭 바이너리 트리 파티셔닝은 QTBT 분할 방법에 종속적으로 이용될 수 있다.일 예로, 코딩 블록에 더 이상 쿼드 트리 분할 또는 바이너리 트리 분할이 적용되지 않는 경우, 해당 코딩 블록에 비대칭 바이너리 트리 분할을 적용할 것인지 여부가 결정될 수 있다. 여기서, 코딩 블록에 비대칭 바이너리 트리 분할을 적용할 것인지 여부는 비트스트림을 통해 시그널링되는 정보에 의해 결정될 수 있다. 예컨대, 상기 정보는 1비트의 플래그 'asymmetric_binary_tree_flag'일 수 있고, 상기 플래그에 기초하여, 코딩 블록에 비대칭 바이너리 트리 분할이 적용되는지 여부가 결정될 수 있다.또는, 코딩 블록이 2개의 블록으로 분할되는 것으로 결정되는 경우, 그 분할 형태가 바이너리 트리 분할인지 또는 비대칭 바이너리 트리 분할인지 여부가 결정될 수도 있다. 여기서, 코딩 블록의 분할 형태가 바이너리 트리 분할인지 또는 비대칭 바이너리 트리 분할인지 여부는 비트스트림을 통해 시그널링되는 정보에 의해 결정될 수 있다. 예컨대, 상기 정보는 1비트의 플래그 'is_asymmetric_split_flag'일 수 있고, 상기 플래그에 기초하여, 코딩 블록이 대칭 또는 비대칭 형태로 분할되는지 여부가 결정될 수 있다.
다른 예로, 대칭형 바이너리 파티션 및 비대칭형 바이너리 파티션에 서로 다른 인덱스를 할당하고, 인덱스 정보에 따라, 코딩 블록이 대칭 형태 또는 비대칭 형태로 분할되는지 여부를 결정할 수도 있다. 일 예로, 표 2는 대칭형 바이너리 파티션 및 비대칭형 바이너리 파티션에 각기 다른 인덱스가 할당된 예를 나타낸 것이다.
Binary partition index Binarization
2NxN (수평 방향 바이너리 파티션) 0 0
Nx2N(수직 방향 바이너리 파티션) 1 10
nLx2N 2 110
nRx2N 3 1110
2NxnU 4 11110
2NxnD 5 11111
코딩 트리 블록 또는 코딩 블록은, 쿼드 트리 분할, 바이너리 트리 분할 또는 비대칭 바이너리 트리 분할을 통해 복수의 코딩 블록으로 세분화될 수 있다. 일 예로, 도 8은 QTBT 및 비대칭 바이너리 트리 분할을 이용하여 코딩 블록이 복수의 코딩 블록으로 분할되는 예를 나타낸 도면이다. 도 9를 참조하면, 첫번째 그립의 뎁스 2 파티셔닝, 두번째 그림의 뎁스 3 파티셔닝, 세번째 그림의 뎁스 3 파티셔닝에서 각각 비대칭 바이너리 트리 분할이 수행된 것을 확인할 수 있다.비대칭 바이너리 트리 파티셔닝을 통해 분할된 코딩 블록은 더 이상 분할되지 않도록 제한될 수 있다. 일 예로, 비대칭 바이너리 트리 파티셔닝을 통해 생성된 코딩 블록에는 쿼드 트리, 바이너리 트리 또는 비대칭 바이너리 트리 관련 정보가 부호화/복호화되지 않을 수 있다. 즉, 비대칭 바이너리 트리 파티셔닝을 통해 생성된 코딩 블록에 대해서는, 쿼드 트리 분할 여부를 나타내는 플래그, 바이너리 트리 분할 여부를 타나내는 플래그, 비대칭 바이너리 트리 분할 여부를 나타내는 플래그, 바이너리 트리 또는 비대칭 바이너리 트리 분할 방향을 나타내는 플래그, 또는 비대칭 바이너리 파티션을 나타내는 인덱스 정보 등의 신택스의 부호화/복호화가 생략될 수 있다.
다른 예로, 바이너리 트리 파티셔닝을 허용할 것인지 여부는 QTBT의 허용 여부에 종속적으로 결정될 수 있다. 일 예로, QTBT에 기초한 분할 방법이 사용되지 않는 픽쳐 또는 슬라이스에서는 비대칭 바이너리 트리 파티셔닝이 사용되지 않도록 제한될 수 있다.
비대칭 바이너리 트리 파티셔닝이 허용되는지 여부를 나타내는 정보가 블록 단위, 슬라이스 단위 또는 픽처 단위로 부호화되어 시그널링될 수도 있다. 여기서, 비대칭 바이너리 트리 파티셔닝이 허용되는지 여부를 나타내는 정보는 1비트의 플래그일 수 있다. 일 예로, is_used_asymmetric_QTBT_enabled_flag의 값이 0인 것은, 비대칭 바이너리 트리 파티셔닝이 사용되지 않음을 나타낼 수 있다. 픽처 단위 또는 슬라이스 단위로 바이너리 트리 파티셔닝이 사용되지 않는 경우, is_used_asymmetric_QTBT_enabled_flag를 시그널링하지 않고, 그 값을 0으로 설정할 수도 있다.
도 8은 본 발명이 적용되는 일 실시예로서, 쿼드 트리 및 대칭형/비대칭형 바이너리 트리 분할에 기반한 코딩 블록의 분할 형태를 예시한 것이다.
도 8의 (a)는 nLx2N 형태의 비대칭형 바이너리 트리 기반의 분할이 허용된 예를 나타낸다. 예를 들어, 뎁스 1 코딩 블록 801은 뎁스 2에서 비대칭형 2개의 nLx2N 블록 (801a, 801b)으로 분할되고, 또한, 뎁스 2 코딩 블록 801b는 뎁스 3에서 대칭형 2개의 Nx2N 블록 (801b1, 801b2)로 분할된 예를 도시한 것이다.
도 8의 (b)는, nRx2N 형태의 비대칭형 바이너리 트리 기반의 분할이 허용된 예를 나타낸다. 예를 들어, 뎁스 2 코딩 블록 802는 뎁스 3에서 비대칭형 2개의 nRx2N 블록 (802a, 802b)으로 분할된 예를 도시한 것이다.
도 8의 (c)는 2NxnU 형태의 비대칭형 바이너리 트리 기반의 분할이 허용된 예를 나타낸다. 예를 들어, 뎁스 2 코딩 블록 803은 뎁스 3에서 비대칭형 2개의 2NxnU 블록 (803a, 803b)으로 분할된 예를 도시한 것이다.
코딩 블록의 크기, 형태, 분할 깊이 또는 분할 형태 등에 기초하여, 코딩 블록에 허용되는 분할 형태가 결정될 수도 있다. 일 예로, 쿼드 트리 분할에 의해 생성된 코딩 블록 및 바이너리 트리 분할에 의해 생성된 코딩 블록 사이 허용되는 분할 타입, 파티션 형태 또는 파티션 개수 중 적어도 하나는 상이할 수 있다.
일 예로, 코딩 블록이 쿼드 트리 분할에 의해 생성된 것일 경우, 해당 코딩 블록에는, 쿼드 트리 분할, 바이너리 트리 분할 및 비대칭 바이너리 트리 분할 모두 허용될 수 있다. 즉, 코딩 블록이 쿼드 트리 분할에 기초하여 생성된 것일 경우, 코딩 블록에는 도 10에 나타난 모든 파티션 형태가 적용될 수 있다.일 예로, 2Nx2N 파티션은 코딩 블록이 더 이상 분할되지 않는 경우를 나타내고, NxN은 코딩 블록이 쿼드트리 분할되는 경우를 나타내며, Nx2N 및 2NxN은 코딩 블록이 바이너리 트리 분할되는 경우를 나타낼 수 있다. 또한, nLx2N, nRx2N, 2NxnU 및 2NxnD는 코딩 블록이 비대칭 바이너리 트리 분할되는 경우를 나타낼 수 있다.
반면, 코딩 블록이 바이너리 트리 분할에 의해 생성된 것일 경우, 해당 코딩 블록에는 비대칭 바이너리 트리 분할을 제한할 수 있다. 즉, 코딩 블록이 바이너리 트리 분할에 기초하여 생성된 것일 경우, 코딩 블록에는 도 7에 도시된 파티션 형태들 중 비대칭 파티션 형태(nLx2N, nRx2N, 2NxnU, 2NxnD)을 적용하는 것이 제한될 수 있다.
도 9는 본 발명이 적용되는 일 실시예로서, 쿼드 트리 및 바이너리 트리 분할에 기반한 코딩 블록 분할 방법에 대한 흐름도이다.
뎁스 k 코딩 블록을, 뎁스 k+1 코딩 블록으로 분할하는 것으로 가정한다. 우선, 뎁스 k 현재 블록에 쿼드 트리 분할이 적용되는 지를 판단한다(S910). 만약 쿼드 트리 분할이 적용되었다면, 현재 블록을 4개의 정방형 블록으로 분할한다(S920). 반면, 만약 쿼드 트리 분할이 적용되지 않았다면, 현재 블록에 바이너리 트리 분할이 적용되는 지를 판단한다(S930). 만약 바이너리 트리 분할도 적용되지 않았다면, 현재 블록은 분할 없이 뎁스 k+1 코딩 블록이 된다. 상기 S930 판단 결과, 현재 블록에 바이너리 트리 분할이 적용되었다면, 대칭형 바이너리 분할 또는 비대칭형 바이너리 분할 중 어느 방식이 적용되는 지를 확인한다(S940). 상기 S940 판단 결과에 따라, 현재 블록에 적용되는 파티션 형태를 결정한다(S950). 예를 들어, 상기 S950 단계에 적용되는 파티션 형태는, 대칭형인 경우 도 4(b) 형태중 어느 하나, 또는 비대칭형인 경우 도4(c) 형태 중 어느 하나가 될 수 있다. 상기 S950을 통해, 결정된 파티션 형태에 따라, 현재 블록을 2개의 뎁스 k+1 코딩 블록으로 분할하게 된다(S960).
도 10은 본 발명이 적용되는 일 실시예로서, 쿼드 트리 및 바이너리 트리 분할이 적용되는 네트워크 추상화 계층 (NAL)에 포함되는 신택스 요소(syntax element)를 예를 들어 도시한 것이다.
본 발명이 적용되는 압축된 영상은, 예를 들어 네트워크 추상화 계층 (Network Abstract Layer, 이하 'NAL' 이라 함) 단위로 패킷화 되어 전송 매체를 통해 전송될 수 있다. 단, 본 발명은 NAL에 한정되지 않으며, 향후 개발될 다양한 데이터 전송 방식에도 적용 가능하다. 본 발명이 적용되는 NAL 유닛은, 예를 들어, 도 10에 도시된 바와 같이 비디오 파라미터 셋 (VPS), 시퀀스 파라미터 셋(SPS), 픽쳐 파라미터 셋(PPS) 및 적어도 하나 이상의 슬라이스 셋(Slice)을 포함할 수 있다.
예를 들어, 도 10에서는 시퀀스 파라미터 셋(SPS)에 포함된 신택스 요소를 도시하였으나, 픽쳐 파라미터 셋(PPS) 또는 슬라이스 셋(Slice)에 신택스 요소를 포함하는 것도 가능하다. 또한, 신택스 요소별로 시퀀스 단위 또는 픽쳐 단위에 공통적으로 적용될 신택스 요소는 시퀀스 파라미터 셋(SPS) 또는 픽쳐 파라미터 셋(PPS)에 포함되도록 할 수 있다. 반면, 해당 슬라이스에만 적용되는 신택스 요소는 슬라이스 셋(Slice)에 포함되는 것이 바람직하다. 따라서, 이는 부호화 성능 및 효율을 고려하여 선택이 가능하다.
관련하여, 쿼드 트리 및 바이너리 트리 분할이 적용되는 신택스 요소를 설명하면 다음과 같다. 도 10에 도시된 모든 신택스 요소를 필수 요소로 설정하는 것도 가능하지만, 부호화 효율 및 성능을 고려하여, 이중 신택스 요소를 선택적으로 설정하는 것도 가능하다.
일 예로, 'quad_split_flag'는 코딩 블록이 4개의 코딩 블록으로 분할되는지 여부를 나타낸다. 'binary_split_flag'는 코딩 블록이 2개의 코딩 블록으로 분할되는지 여부를 나타낼 수 있다. 코딩 블록이 2개의 코딩 블록으로 분할되는 경우, 코딩 블록의 분할 방향이 수직 방향인지 또는 수평 방향인지 여부를 나타내는 'is_hor_split_flag'가 시그널링될 수 있다. “is_hor_split_flag = 1” 이면 수평방향을 “is_hor_split_flag = 0” 이면 수직방향을 나타내는 것으로 정의할 수 있다.
또한, 다른 대안으로, 'isUseBinaryTreeFlag'를 통해 현재 블록에 바이너리 트리 파티셔닝이 적용 여부를 나타내고, 또한, 코딩 블록의 분할 방향을 나타내는 신택스 요소로서, 'hor_binary_flag' 는 코딩 블록이 수평 방향으로 분할되었는지 여부를 나타낼 수 있다. 예를 들어, “hor_binary_flag = 1”인 경우, 코딩 블록이 수평 방향으로 분할됨을 나타내고, “hor_binary_flag = 0”인 경우, 코딩 블록이 수직 방향으로 분할됨을 나타낼 수 있다. 또는 'hor_binary_flag' 대신 코딩 블록이 수직 방향으로 분할되었는지 여부를 나타내는 ver_binary_flag가 이용하여 동일한 방식으로 설정할 수 있다.
또한, 바이너리 트리 분할이 허용되는 최대 뎁스를 나타내는 신택스 요소로서, 'max_binary_depth_idx_minus1'을 정의할 수 있다. 예를 들어, “max_binary_depth_idx_minus1 + 1”이 바이너리 트리 분할이 허용되는 최대 뎁스를 가리킬 수 있다.
또한, 수평 방향 transform skip을 적용할지를 알려주는 신택스 요소로서, 'hor_transform_skip_flag'과 수직 방향 transform skip을 적용 여부를 알려주는 신택스 요소로 'ver_transform_skip_flag'을 설정할 수도 있다.
또한, 비대칭 바이너리 트리 파티셔닝이 허용되는지 여부를 나타내는 신택스 요소로서, 'is_used_asymmetric_QTBT_enabled_flag'을 정의할 수 있다. 예를 들어, “is_used_asymmetric_QTBT_enabled_flag = 1” 이면, 비대칭 바이너리 트리 파티셔닝이 사용되었음을 나타내고, “is_used_asymmetric_QTBT_enabled_flag = 0” 이면, 비대칭 바이너리 트리 파티셔닝이 사용되지 않았음을 나타낼 수 있다. 반면, 픽처 단위 또는 슬라이스 단위로 바이너리 트리 파티셔닝이 사용되지 않는 경우, is_used_asymmetric_QTBT_enabled_flag를 시그널링하지 않고, 그 값을 0으로 설정할 수도 있다. 또한, 다른 대안으로, 'asymmetric_binary_tree_flag'를 통해 현재 블록에 비대칭형 바이너리 트리 파티셔닝이 적용되는 지를 나타낼 수 있다.
또한, 비대칭형 바이너리 트리 분할을 나타내는 신택스 요소로서, 'is_left_above_small_part_flag'는 코딩 블록이 분할됨에 따라 생성된 좌측 또는 상단 파티션의 크기가 우측 또는 하측 파티션 보다 작은지 여부를 나타낼 수 있다. 예를 들어, “is_left_above_small_part_flag =1” 인 경우, 좌측 또는 상단 파티션의 크기가 우측 또는 하단 파티션보다 작은 것을 의미하고, “is_left_above_small_part_flag = 0”인 경우, 좌측 또는 상단 파티션의 크기가 우측 또는 하단 파티션보다 큰 것을 의미할 수 있다. 또는, 'is_left_above_small_part_flag' 대신, 우측 또는 하단 파티션의 크기가 좌측 또는 상단 파티션보다 작은지 여부를 나타내는 'is_right_bottom_small_part_flag'를 사용할 수도 있다.
관련하여, 상기 신택스 요소들을 조합하여 코딩 블록의 비대칭형 바이너리 파티션 형태를 정의하는 것이 가능하다. 예를 들어, “hor_binary_flag = 0” 이고“is_left_above_small_part_flag =1” 이면 nLx2N 바이너리 파티션을 나타내고, “hor_binary_flag = 0”이고, “is_left_above_small_part_flag = 0” 이면 nRx2N 바이너리 파티션을 나타내는 것으로 설정할 수 있다. 또한, “hor_binary_flag = 1”이고 “is_left_above_small_part_flag = 1” 이면 2NxnU 바이너리 파티션을 나타내고, “hor_binary_flag = 1”이고 “is_left_above_small_part_flag = 0”이면 2NxnD 바이너리 파티션을 나타낼 수 있다. 마찬가지로, 상기 'ver_binary_flag' 및 'is_right_bottom_small_part_flag'의 조합을 이용하여 비대칭형 바이너리 파티션 형태를 나타낼 수 도 있다.
또한, 다른 대안으로, Asymetric_partition_index'에 의해 전술한 표 1의 인덱스를 표시하거나, 또는 'Binary_partition_index'에 의해 전술한 표 2의 인덱스를 표시함에 의해, 코딩 블록의 비대칭형 바이너리 파티션 형태를 정의하는 것이 가능하다.
상술한 예에서 살펴본 바와 같이, 코딩 유닛(또는 코딩 트리 유닛)은 적어도 하나의 수직선 또는 수평선 등에 의해 재귀적으로 분할될 수 있다. 일 예로, 쿼드 트리 분할은, 수평선 및 수직선을 이용하여 코딩 블록을 분할하는 방법이고, 바이너리 트리 분할은, 수평선 또는 수직선을 이용하여 코딩 블록을 분할하는 방법으로 요약될 수 있다. 쿼드 트리 분할 및 바이너리 트리 분할되는 코딩 블록의 파티션 형태는 도 4 내지 도 8에 도시된 예에 한정되지 않으며, 도시된 것 이외의 확장된 파티션 형태가 사용될 수 있다. 즉, 코딩 블록은 도 4 내지 도 8에 도시된 것과 다른 형태로 재귀적으로 분할될 수 있다.
도 11은 본 발명이 적용되는 다른 실시예로서, 비대칭형 쿼드 트리 분할이 허용되는 파티션 형태를 나타낸 도면이다.
현재 블록이 쿼드 트리 분할되는 경우, 수평선 또는 수직선 중 적어도 하나는 코딩 블록을 비대칭 형태로 분할할 수도 있다. 여기서, 비대칭은, 수평선에 의해 분할된 블록들의 높이가 동일하지 않은 경우 또는 수직선에 의해 분할된 블록들의 너비가 동일하지 않은 경우 등을 의미할 수 있다. 일 예로, 수평선은 코딩 블록을 비대칭 형태로 분할함에 반해, 수직선은 코딩 블록을 대칭 형태로 분할할 수도 있고, 수평선은 코딩 블록을 대칭 형태로 분할함에 반해, 수직선은 코딩 블록을 비대칭 형태로 분할할 수도 있다. 또는, 수평선 및 수직선 모두 코딩 블록을 비대칭 형태로 분할할 수도 있다.
도 11 (a)는 코딩 블록의 대칭형 쿼드 트리 분할 형태를 나타내고, (b)~(k)는 코딩 블록의 비대칭형 쿼드 트리 분할 형태를 나타낸 도면이다. 도 11 (a)는 수평선 및 수직선이 모두 대칭형 분할에 이용된 예를 나타낸 것이다. 도 11 (b) 및 (c)는 수평선은 대칭형 분할에 이용된 반면, 수직선은 비대칭형 분할에 이용된 예를 나타낸 것이다. 도 11 (d) 및 (e)는 수직선은 대칭형 분할에 이용된 반면, 수평선은 비대칭형 분할에 이용된 예를 나타낸 것이다.
코딩 블록의 분할 형태를 특정하기 위해, 코딩 블록의 분할 형태와 관련된 정보를 부호화할 수 있다. 여기서, 상기 정보는, 코딩 블록의 분할 형태가 대칭형인지 또는 비대칭형인지를 나타내는 제1 지시자를 포함할 수 있다. 제1 지시자는 블록 단위로 부호화될 수도 있고, 수직선 또는 수평선 별로 부호화될 수 있다. 일 예로, 제1 지시자는 수직선이 대칭 분할에 이용되는지 여부를 나타내는 정보 및 수평선이 대칭 분할에 이용되는지 여부를 나타내는 정보를 포함할 수 있다.
또는, 상기 제1 지시자는 수직선 또는 수평선 중 적어도 하나에 대해서만 부호화되고, 제1 지시자가 부호화되지 않는 다른 하나의 분할 형태는 제1 지시자에 의해 종속적으로 유도될 수도 있다. 예컨대, 제1 지시자가 부호화되지 않는 다른 하나의 분할 형태는 제1 지시자와 반대의 값을 가질 수 있다. 즉, 제1 지시자가 수직선이 비대칭분할에 이용됨을 나타내는 경우, 수평선은 제1 지시자와 반대인 대칭 분할에 이용되도록 설정될 수 있다.
제1 지시자가 비대칭 분할임을 나타내는 경우, 수직선 또는 수평선에 대해 제2 지시자를 추가 부호화할 수도 있다. 여기서, 제2 지시자는, 비대칭 분할에 이용되는 수직선 또는 수평선의 위치 또는 수직선 또는 수평선에 의해 분할되는 블록 간의 비율 중 적어도 하나를 나타낼 수 있다.
복수의 수직선 또는 복수의 수평선을 이용하여, 쿼드 트리 분할이 수행될 수도 있다. 일 예로, 하나 이상의 수직선 또는 하나 이상의 수평선 중 적어도 하나를 조합함으로써, 코딩 블록을 4개의 블록으로 분할하는 것도 가능하다.
도 11 (f)~(k)는 복수의 수직선/수평선과 하나의 수평선/수직선을 조합함으로써, 코딩 블록을 비대칭적으로 분할하는 예를 나타낸 도면이다.
도 11 (f)~(k)를 참조하면, 쿼드트리 분할은, 두개의 수직선 또는 두개의 수평선에 의해 코딩 블록을 세개의 블록으로 분할하고, 분할된 3개의 블록 중 어느 하나를 2개의 블록으로 분할함으로써 수행될 수 있다. 이때, 도 11 (f)~(k)에 도시된 예에서와 같이, 두개의 수직선 또는 두개의 수평선에 의해 분할된 블록 중 가운데에 위치한 블록이 하나의 수평선 또는 수직선에 의해 분할될 수 있다. 도시된 예에 그치지 않고, 코딩 블록의 일측 경계에 위치한 블록이 하나의 수평선 또는 수직선에 의해 분할될 수도 있다. 또는, 3개의 파티션 중 분할되는 파티션을 특정하기 위한 정보(예컨대, 파티션 인덱스)가 비트스트림을 통해 시그날링될 수도 있다.
수평선 또는 수직선 중 적어도 하나는 코딩 블록을 비대칭 형태로 분할하는데 이용되고, 다른 하나는 코딩 블록을 대칭 형태로 분할하는데 이용될 수 있다. 일 예로, 복수의 수직선 또는 수평선이 코딩 블록을 대칭 형태로 분할하는데 이용되거나, 하나의 수평선 또는 수직선이 코딩 블록을 대칭 형태로 분할하는데 이용될 수 있다. 또는, 수평선 또는 수직선 모두 코딩 블록을 대칭 형태로 분할하는데 이용되거나, 비대칭 형태로 분할하는데 이용될 수도 있다.
예를 들어, 도 11(f)는, 2개 수직선에 의해 비대칭 형태로 분할된 가운데 코딩 블록을 수평선에 의해 2개의 대칭형 코딩 블록으로 분할한 파티션 형태를 도시한 것이다. 또한, 도 11(g)는 2개 수평선에 의해 비대칭 형태로 분할된 가운데 코딩 블록을 수직선에 의해 2개의 대칭형 코딩 블록으로 분할한 파티션 형태를 도시한 것이다.
반면, 도 11(h) 및 (i)는, 2개 수직선에 의해 비대칭 형태로 분할된 가운데 코딩 블록을 수평선에 의해 다시 2개의 비대칭형 코딩 블록으로 분할한 파티션 형태를 도시한 것이다. 또한, 도 11(j) 및 (k)는, 2개 수평선에 의해 비대칭 형태로 분할된 가운데 코딩 블록을 수직선에 의해 다시 2개의 비대칭형 코딩 블록으로 분할한 파티션 형태를 도시한 것이다.
복수의 수직선/수평선과 하나의 수평선/수직선을 조합하는 경우, 코딩 블록은 적어도 2개의 서로 다른 크기로 구성된 4개의 파티션(즉, 4개의 코딩 블록)으로 분할된다. 이처럼 코딩 블록을 적어도 2개의 서로 다른 크기로 구성된 4개의 파티션으로 분할하는 것을 3종 비대칭 쿼드 트리 파티셔닝(Triple Type Asymmetric Quad-treeCU partitioning)이라 호칭할 수 있다.
3종 비대칭 쿼드 트리 파티셔닝에 관한 정보는 전술한 제1 지시자 또는 제2 지시자 중 적어도 하나를 기초로 부호화될 수 있다. 일 예로, 제1 지시자는 코딩 블록의 분할 형태가 대칭형인지 또는 비대칭형인지를 나타낼 수 있다. 제1 지시자는 블록 단위로 부호화될 수도 있고, 수직선 또는 수평선 별로 부호화될 수도 있다. 일 예로, 제1 지시자는 하나 이상의 수직선이 대칭 분할에 이용되는지 여부를 나타내는 정보 및 하나 이상의 수평선이 대칭 분할에 이용되는지 여부를 나타내는 정보를 포함할 수 있다.
또는, 상기 제1 지시자는 수직선 또는 수평선 중 적어도 하나에 대해서만 부호화되고, 제1 지시자가 부호화되지 않는 다른 하나의 분할 형태는 제1 지시자에 의해 종속적으로 유도될 수도 있다.
제1 지시자가 비대칭 분할을 나타내는 경우, 수직선 또는 수평선에 대해 제2 지시자를 추가 부호화할 수도 있다. 여기서, 제2 지시자는, 비대칭 분할에 이용되는 수직선 또는 수평선의 위치 또는 수직선 또는 수평선에 의해 분할되는 블록 간의 비율 중 적어도 하나를 나타낼 수 있다.
도 12는 본 발명이 적용되는 다른 실시예로서, 비대칭형 쿼드 트리 분할에 기반한 코딩 블록 분할 방법에 대한 흐름도이다.
뎁스 k 코딩 블록을, 뎁스 k+1 코딩 블록으로 분할하는 것으로 가정한다. 우선, 뎁스 k 현재 블록에 쿼드 트리 분할이 적용되는 지를 판단한다(S1210). 상기 단계 S1210 판단결과, 쿼드 트리 분할이 적용되지 않았다면, 현재 블록은 분할 없이 뎁스 k+1 코딩 블록이 된다. 만약,단계 S1210 판단결과, 쿼드 트리 분할이 적용되었다면, 현재 블록에 비대칭 쿼드 트리 분할이 적용되는 지를 판단한다(S1220). 만약 비대칭형 쿼드 트리 분할이 적용되지 않고 대칭형 쿼드 트리 분할이 적용되었다면, 현재 블록을 4개의 정방형 블록으로 분할한다(S1230).
반면, 만약 비대칭형 쿼드 트리 분할이 적용되었다면, 현재 블록에 3종 비대칭 쿼드 트리 분할이 적용되는 지를 판단한다(S1240). 만약 3종 비대칭 쿼드 트리 분할이 적용되지 않았다면, 현재 블록을 4개의 2종 비대칭 블록으로 분할한다(S1250). 이때 파티션 정보에 따라 도 11 (b)~(e) 중 어느 하나의 파티션 형태로 분할될 수 있다.
반면, 만약 3종 비대칭 쿼드 트리 분할이 적용되었다면, 현재 블록을 4개의 3종 비대칭 블록으로 분할한다(S1260). 이때 파티션 정보에 따라 도 11 (f)~(k) 중 어느 하나의 파티션 형태로 분할될 수 있다.
도 13은 본 발명이 적용되는 다른 실시예로서, 비대칭 쿼드 트리 분할이 적용되는 네트워크 추상화 계층 (NAL)에 포함되는 신택스 요소(syntax element)를 예를 들어 도시한 것이다. 본 발명이 적용되는 NAL 유닛은, 예를 들어, 비디오 파라미터 셋 (VPS), 시퀀스 파라미터 셋(SPS), 픽쳐 파라미터 셋(PPS) 및 적어도 하나 이상의 슬라이스 셋(Slice)을 포함할 수 있다.
예를 들어, 도 13에서는 시퀀스 파라미터 셋(SPS)에 포함된 신택스 요소를 도시하였으나, 픽쳐 파라미터 셋(PPS) 또는 슬라이스 셋(Slice)에 신택스 요소를 포함하는 것도 가능하다. 또한, 신택스 요소별로 시퀀스 단위 또는 픽쳐 단위에 공통적으로 적용될 신택스 요소는 시퀀스 파라미터 셋(SPS) 또는 픽쳐 파라미터 셋(PPS)에 포함되도록 할 수 있다. 반면, 해당 슬라이스에만 적용되는 신택스 요소는 슬라이스 셋(Slice)에 포함되는 것이 바람직하다. 따라서, 이는 부호화 성능 및 효율을 고려하여 선택이 가능하다.
신택스 요소 'Is_used_asymmertic_quad_tree_flag'는 쿼드 트리 분할이 비대칭으로 수행되는 지 여부를 나타낸다. 또한, 'Is_used_triple_asymmertic_quad_tree_flag'는 쿼드 트리 분할이 3종 비대칭으로 수행되는 지 여부를 나타낸다. 따라서, 만약 “Is_used_asymmertic_quad_tree_flag = 0” 이면 대칭 쿼드 트리 분할을 의미하므로, 'Is_used_triple_asymmertic_quad_tree_flag'는 시그날링 되지 않는다. 반면, “Is_used_asymmertic_quad_tree_flag = 1” 이고, “Is_used_triple_asymmertic_quad_tree_flag = 1” 이면 3종 비대칭 쿼드 트리 분할을 의미한다. 또한, “Is_used_asymmertic_quad_tree_flag = 1” 이고, “Is_used_triple_asymmertic_quad_tree_flag = 0” 이면 2종 비대칭 쿼드 트리 분할을 의미한다.
신택스 요소 'hor_asymmetric_flag'는 비대칭 쿼드 트리 분할의 방향을 나타낸다. 즉, 상기 “Is_used_asymmertic_quad_tree_flag = 1” 인 경우, 수평 방향 또는 수직 방향으로의 비대칭 분할 여부를 나타낼 수 있다. 예를 들어, “hor_asymmetric_flag = 1” 이면 수평 방향으로 비대칭을 나타내고, “hor_asymmetric_flag = 0” 이면 수직 방향으로 비대칭을 나타낸다. 또한 다른 다른 대안으로, 'ver_asymmetric_flag'를 활용하는 것도 가능하다.
신택스 요소 'width_left_asymmetric_flag'는 비대칭 쿼드 트리 분할의 또 다른 방향을 나타낸다. 즉, 상기 “Is_used_asymmertic_quad_tree_flag = 1” 인 경우, 너비 방향 좌측 또는 우측 방향으로의 비대칭 분할 여부를 나타낼 수 있다. 예를 들어, “width_left_asymmetric_flag' = 1” 이면 너비 좌측 방향으로 비대칭을 나타내고, “width_left_asymmetric_flag = 0” 이면 너비 우측방향으로 비대칭을 나타낸다.
또한 신택스 요소 'height_top_asymmetric_flag'는 비대칭 쿼드 트리 분할의 또 다른 방향을 나타낸다. 즉, 상기 “Is_used_asymmertic_quad_tree_flag = 1” 인 경우, 높이 방향 상측 또는 하측 방향으로의 비대칭 분할 여부를 나타낼 수 있다. 예를 들어, “height_top_asymmetric_flag' = 1” 이면 높이 상측 방향으로 비대칭을 나타내고, “height_top_asymmetric_flag = 0” 이면 높이 하측 방향으로 비대칭을 나타낸다.
또한, 신택스 요소 'is_used_symmetric_line_flag'는 3종 비대칭 쿼드 트리 분할의 경우, 가운데 블록에 대한 대칭 블록 여부를 나타낸다. 즉, 상기 “Is_used_asymmertic_quad_tree_flag = 1” 및 “Is_used_triple_asymmertic_quad_tree_flag = 1” 인 경우, 가운데 블록의 대칭 분할 여부를 나타낸다.
따라서, 상기 신택스 요소들의 조합을 통해, 도 11 (a)~(k) 에 도시된 파티션 형태를 표현하는 것이 가능하다. 예를 들어, “Is_used_asymmertic_quad_tree_flag = 0” 이면 도 11(a) 파티션 형태와 같이 4개 대칭 블록으로 분할됨을 의미한다.
또한, “Is_used_asymmertic_quad_tree_flag = 1” 이고 “Is_used_triple_asymmertic_quad_tree_flag = 0” 이면, 도 11 (b)~(e) 파티션 형태중 어느 하나에 해당된다. 이 경우, “hor_asymmetric_flag = 1” 이고 “width_left_asymmetric_flag' = 1” 이면 도 11 (b) 파티션 형태를 의미한다. 또한, “hor_asymmetric_flag = 1” 이고 “width_left_asymmetric_flag' = 0” 이면 도 11 (c) 파티션 형태를 의미한다. 또한, “hor_asymmetric_flag = 0” 이고 “height_top_asymmetric_flag' = 1” 이면 도 11 (d) 파티션 형태를 의미한다. 또한, “hor_asymmetric_flag = 0” 이고 “height_top_asymmetric_flag' = 0” 이면 도 11 (e) 파티션 형태를 의미한다.
또한, “Is_used_asymmertic_quad_tree_flag = 1” 이고 “Is_used_triple_asymmertic_quad_tree_flag = 1” 이면, 도 11 (f)~(k) 파티션 형태중 어느 하나에 에 해당된다. 이 경우, “is_used_symmetric_line_flag = 1” 이면, 도 11 (f),(g) 파티션 형태중 어느 하나에 해당되고, “is_used_symmetric_line_flag = 0” 이면, 도 11 (h)~(k) 파티션 형태중 어느 하나에 해당된다. 또한, 상기 “is_used_symmetric_line_flag = 1” 이고, “hor_asymmetric_flag = 1” 이면 도 11 (f) 파티션 형태로 정의하고, “hor_asymmetric_flag 0” 이면 도 11 (g) 파티션 형태로 정의할 수 있다.
또한, “Is_used_asymmertic_quad_tree_flag = 1”, “Is_used_triple_asymmertic_quad_tree_flag = 1” 및 “is_used_symmetric_line_flag = 0” 인 경우에는, “hor_asymmetric_flag”, “width_left_asymmetric_flag” 및 “height_top_asymmetric_flag” 에 의해 파티션 형태를 정의할 수 있다. 예를 들어, “hor_asymmetric_flag = 1” 이고 “height_top_asymmetric_flag= 0” 이면, 도 11 (h) 파티션 형태를 의미한다. 또한, “hor_asymmetric_flag = 1” 이고 “height_top_asymmetric_flag= 1” 이면, 도 11 (i) 파티션 형태를 의미한다. 또한, “hor_asymmetric_flag = 0” 이고 “width_left_asymmetric_flag' = 0” 이면 도 11 (j) 파티션 형태를 의미한다. 또한, “hor_asymmetric_flag = 0” 이고 “width_left_asymmetric_flag' = 1” 이면 도 11 (k) 파티션 형태를 의미한다.
또한, 다른 대안으로, 'asymmetric_quadtree_partition_index'에 의해 상기 도 11(a)~(k) 파티션 형태를 각각 인덱스로 표시하는 것도 가능하다.
도 14는 본 발명이 적용되는 또 다른 실시예로서, 쿼드 트리 및 트리플 트리 분할이 허용되는 파티션 형태를 나타낸 도면이다.
코딩 블록은 쿼드 트리(quad tree)와 트리플 트리(triple tree) 중 적어도 하나에 기초하여 계층적으로 분할될 수 있다. 여기서, 쿼드 트리 기반의 분할은 2Nx2N 코딩 블록이 4개의 NxN 코딩 블록으로 분할되는 방식(도 14(a))을, 트리플 트리 기반의 분할은 하나의 코딩 블록이 3개의 코딩 블록으로 분할되는 방식을 각각 의미할 수 있다. 트리플 트리 기반의 분할이 수행되었다 하더라도, 하위 뎁스에서는 정방형인 코딩 블록이 존재할 수 있다.
트리플 트리 기반의 분할은 대칭적으로 수행될 수도 있고 (도 14(b)), 비대칭적으로 수행될 수도 있다 (도 14(c)). 또한, 트리플 트리 기반으로 분할된 코딩 블록은 정방형 블록일 수도 있고, 직사각형과 같은 비정방형 블록일 수도 있다. 일 예로, 트리플 트리 기반의 분할이 허용되는 파티션 형태는 도 14 (b)에 도시된 예에서와 같이, 너비 또는 높이가 동일한 대칭형(symmetric)인 2Nx(2N/3) (수평 방향 비 정방 코딩 유닛) 또는 (2N/3)x2N (수직 방향 비정방 코딩 유닛)이 될 수 있다. 또한, 일 예로, 트리플 트리 기반의 분할이 허용되는 파티션 형태는 도 14 (c)에 도시된 예에서와 같이, 적어도 너비 또는 높이가 상이한 코딩 블록을 포함하는 비대칭형(asymmetric) 파티션 형태가 될 수 있다. 예를 들어, 도 14 (c)에 의한 비대칭형 트리플 트리 파티션 형태는, 적어도 2개의 코딩 블록(1401, 1403)은 동일한 너비 (또는 높이) 크기로 k값을 가지고 양측에 위치하도록 정의하고, 나머지 하나의 블록(1402)은 너비 (또는 높이) 크기로 2k 값을 가지며 상기 동일 크기 블록들 (1401, 1403) 사이에 위치하도록 정의할 수 있다.
관련하여, CTU 또는 CU를 도 14에 도시한 바와 같이 비 정방 형태인 3개의 서브 파티션로 나누는 방식을, 트리플 트리 파티셔닝 방법(triple tree CU partitioning)이라고 부른다. 트리플 트리 파티셔닝으로 나뉘어진 CU는 추가적으로 파티셔닝을 수행하지 않도록 제한할 수도 있다.
도 15는 본 발명이 적용되는 또 다른 실시예로서, 쿼드 트리 및 트리플 트리 분할 에 기반한 코딩 블록 분할 방법에 대한 흐름도이다.
뎁스 k 코딩 블록을, 뎁스 k+1 코딩 블록으로 분할하는 것으로 가정한다. 우선, 뎁스 k 현재 블록에 쿼드 트리 분할이 적용되는 지를 판단한다(S1510). 만약 쿼드 트리 분할이 적용되었다면, 현재 블록을 4개의 정방형 블록으로 분할한다(S1520). 반면, 만약 쿼드 트리 분할이 적용되지 않았다면, 현재 블록에 트리플 트리 분할이 적용되는 지를 판단한다(S1530). 만약 트리플 트리 분할도 적용되지 않았다면, 현재 블록은 분할 없이 뎁스 k+1 코딩 블록이 된다.
상기 S1530 판단 결과, 현재 블록에 트리플 트리 분할이 적용되었다면, 대칭형 트리플 분할 또는 비대칭형 트리플 분할 중 어느 방식이 적용되는 지를 확인한다(S1540). 상기 S1540 판단 결과에 따라, 현재 블록에 적용되는 파티션 형태를 결정한다(S1550). 예를 들어, 상기 S1550 단계에 적용되는 파티션 형태는, 대칭형인 경우 도 14(b) 형태중 어느 하나가 적용되고, 비대칭형인 경우 도 14(c) 형태 중 어느 하나가 될 수 있다. 상기 단계 S1550을 통해, 결정된 파티션 형태에 따라, 현재 블록을 3개의 뎁스 k+1 코딩 블록으로 분할하게 된다(S1560).
도 16은 본 발명이 적용되는 또 다른 실시예로서, 쿼드 트리 및 트리플 트리 분할이 적용되는 네트워크 추상화 계층 (NAL)에 포함되는 신택스 요소(syntax element)를 예를 들어 도시한 것이다. 본 발명이 적용되는 NAL 유닛은, 예를 들어, 비디오 파라미터 셋 (VPS), 시퀀스 파라미터 셋(SPS), 픽쳐 파라미터 셋(PPS) 및 적어도 하나 이상의 슬라이스 셋(Slice)을 포함할 수 있다.
예를 들어, 도 16에서는 시퀀스 파라미터 셋(SPS)에 포함된 신택스 요소를 도시하였으나, 픽쳐 파라미터 셋(PPS) 또는 슬라이스 셋(Slice)에 신택스 요소를 포함하는 것도 가능하다. 또한, 신택스 요소별로 시퀀스 단위 또는 픽쳐 단위에 공통적으로 적용될 신택스 요소는 시퀀스 파라미터 셋(SPS) 또는 픽쳐 파라미터 셋(PPS)에 포함되도록 할 수 있다. 반면, 해당 슬라이스에만 적용되는 신택스 요소는 슬라이스 셋(Slice)에 포함되는 것이 바람직하다. 따라서, 이는 부호화 성능 및 효율을 고려하여 선택이 가능하다.
신택스 요소 'quad_split_flag'는 코딩 블록이 4개의 코딩 블록으로 분할되는지 여부를 나타낸다. 'triple_split_flag'는 코딩 블록이 3개의 코딩 블록으로 분할되는지 여부를 나타낼 수 있다. 코딩 블록이 3개의 코딩 블록으로 분할되는 경우, 코딩 블록의 분할 방향이 수직 방향인지 또는 수평 방향인지 여부를 나타내는 'is_hor_split_flag'가 시그널링될 수 있다. “is_hor_split_flag = 1” 이면 수평 방향을 “is_hor_split_flag = 0” 이면 수직방향을 나타내는 것으로 정의할 수 있다.
또한, 다른 대안으로, 'isUseTripleTreeFlag'를 통해 현재 블록에 트리플 트리 파티셔닝이 적용 여부를 나타내고, 또한, 코딩 블록의 분할 방향을 나타내는 신택스 요소로서, 'hor_triple_flag' 는 코딩 블록이 수평 방향으로 분할되었는지 여부를 나타낼 수 있다. 예를 들어, “hor_triple_flag = 1”인 경우, 코딩 블록이 수평 방향으로 분할됨을 나타내고, “hor_triple_flag = 0”인 경우, 코딩 블록이 수직 방향으로 분할됨을 나타낼 수 있다. 또는 'hor_triple_flag' 대신 코딩 블록이 수직 방향으로 분할되었는지 여부를 나타내는 ver_triple_flag가 이용하여 동일한 방식으로 설정할 수 있다.
또한, 비대칭 트리플 트리 파티셔닝이 허용되는지 여부를 나타내는 신택스 요소로서, 'asymmetric_triple_tree_flag'을 정의할 수 있다. 예를 들어, “asymmetric_triple_tree_flag = 1” 이면 비대칭 트리플 트리 파티셔닝이 사용되었음을 나타내고, “asymmetric_triple_tree_flag = 0” 이면, 비대칭 트리플 트리 파티셔닝이 사용되지 않았음을 나타낼 수 있다. 반면, 픽처 단위 또는 슬라이스 단위로 트리플 트리 파티셔닝이 사용되지 않는 경우, 'asymmetric_triple_tree_flag'를 시그널링하지 않고, 그 값을 0으로 설정할 수도 있다.
따라서, 상기 신택스 요소들의 조합을 통해, 도 14 (a)~(c) 에 도시된 파티션 형태를 표현하는 것이 가능하다. 예를 들어, “isUseTripleTreeFlag = 0” 이면 도 14(a) 파티션 형태와 같이 4개 대칭 블록으로 분할됨을 의미한다.
또한, “isUseTripleTreeFlag = 1” 이고 “asymmetric_triple_tree_flag = 0” 이면, 도 14 (b) 파티션 형태중 어느 하나에 해당된다. 이때, “hor_triple_flag = 1”이면, 도 14 (b) (2N/3)x2N 파티션 형태를 의미하는 것으로 정의하고. “hor_triple_flag = 0”이면, 도 14 (b) 2Nx(2N/3) 파티션 형태를 의미하는 것으로 정의할 수 있다.
또한, “isUseTripleTreeFlag = 1” 이고 “asymmetric_triple_tree_flag = 1” 이면, 도 14 (c) 파티션 형태중 어느 하나에 해당된다. 이때, “hor_triple_flag = 1”이면, 도 14 (c) 왼쪽 파티션 형태를 의미하는 것으로 정의하고. “hor_triple_flag = 0”이면, 도 14 (c) 오른쪽 파티션 형태를 의미하는 것으로 정의할 수 있다.
또한, 다른 대안으로, 'asymmetric_tripletree_partition_index'에 의해 상기 도 14(a)~(c) 파티션 형태를 각각 인덱스로 표시하는 것도 가능하다.
도 17은 본 발명이 적용되는 또 다른 실시예로서, 멀티 트리 분할이 허용되는 파티션 형태를 나타낸 도면이다.
전술한 쿼드 트리 파티셔닝, 바이너리 파티셔닝, 또는 트리플 트리 파티셔닝중 적어도 어느 하나를 이용하여 CTU 또는 CU를 파티셔닝하는 방법을 멀티 트리 파티셔닝(multi tree CU partitioning)이라고 부른다. 전술한 예시 중 어느 N개의 파티션을 사용하여 CTU 또는 CU를 파티셔닝할 수 있다. 구체적으로 예를 들어, 도 17과 같이 9개의 파티셔닝을 이용하여 CTU 또는 CU를 파티셔닝할 수 있다.
시퀀스 단위 또는 픽쳐 단위로 쿼드 트리 파티셔닝, 바이너리 트리 파티셔닝, 또는 트리플 트리 파티셔닝 모두를 사용하여 파티셔닝을 하거나, 그 중 어느 하나 또는 어느 두개의 파티셔닝을 사용하여 CTU 또는 CU를 파티셔닝 할 수도 있다.
쿼드 트리 파티셔닝은 기본으로 사용하고, 바이너리 트리 파티셔닝과 트리플 트리 파티셔닝은 선택적으로 사용할 수도 있다. 이 때, 시퀀스 헤더(sequence parameter set) 또는 픽쳐 헤더(picture parameter set)에서 바이너리 트리 파티셔닝을 사용하는지 및/또는 트리플 트리 파티셔닝을 사용하는지를 시그날링할 수 있다.
또는 쿼드 트리 파티셔닝과 트리플 트리 파티셔닝은 기본으로 사용하고, 바이너리 트리 파티셔닝은 선택적으로 사용할 수도 있다. 예를 들어, 시퀀스 헤더에서 바이너리 트리 파티셔닝을 사용하는지 여부를 나타내는 신택스 isUseBinaryTreeFlag을 시그날링할 수 있다. isUseBinaryTreeFlag값이 1이면 현재 시퀀스에서 바이너리 트리 파티셔닝을 사용하여 CTU 또는 CU를 파티셔닝할 수 있다. 시퀀스 헤더에서 트리플 트리 파티셔닝을 사용하는지 여부를 나타내는 신택스 isUseTripleTreeFlag을 시그날링할 수도 있다. isUseTripleTreeFlag값이 1이면 현재 시퀀스 헤더에서 트리플 트리 파티셔닝을 사용하여 CTU 또는 CU를 파티셔닝할 수 있다.
멀티 트리 파티셔닝에 의해 분할된 파티션 형태는, 예를 들어, 도 17 (a)~(i)에 도시된 9개 기본 파티션으로 한정할 수 있다. 도 17 (a)는 쿼드 트리 파티션 형태를 나타내고, (b)~(c)는 대칭형 바이너리 트리 파티션 형태를 나타내고, (d)~(e)는 비대칭형 트리플 트리 파티션 형태를 나타내고, (f)~(i)는 비대칭형 바이너리 트리 파티션 형태를 나타낸다. 관련하여 도 17에 도시된 각 파티션 형태에 대해서는 전술한 바와 동일하여 이하 상세한 설명은 생략한다.
또한, 다른 대안으로, 멀티 트리 파티셔닝에 의해 분할된 파티션 형태로서, 예를 들어, 도 18 (j)~(u)에 도시된 12개의 파티션을 더 포함하는 것으로 확장할 수 있다. 도 18 (j)~(m)은 비대칭 쿼드 트리 파티션 형태를 나타내고, (n)~(s)는 3종 비대칭 쿼드 트리 파티션 형태를 나타내고, (t)~(u)는 대칭형 트리플 트리 파티션 형태를 나타내다. 관련하여 도 18에 도시된 각 파티션 형태에 대해서는 전술한 바와 동일하여 이하 상세한 설명은 생략한다.
도 19는 본 발명이 적용되는 또 다른 실시예로서, 멀티 트리 분할에 기반한 코딩 블록 분할 방법에 대한 흐름도이다.
뎁스 k 코딩 블록을, 뎁스 k+1 코딩 블록으로 분할하는 것으로 가정한다. 우선, 뎁스 k 현재 블록에 쿼드 트리 분할이 적용되는 지를 판단한다(S1910). 만약 쿼드 트리 분할이 적용되지 않았다면, 현재 블록에 바이너리 트리 분할이 적용되는 지를 판단한다(S1950). 또한, 만약 바이너리 트리 분할이 적용되지 않았다면, 현재 블록에 트리플 트리 분할이 적용되는 지를 판단한다(S1990). 만약 상기 단계 S1950 판단결과, 트리플 트리 분할도 적용되지 않았다면, 현재 블록은 분할 없이 뎁스 k+1 코딩 블록이 된다.
여기서, 상기 단계 S1910 판단 결과, 만약 쿼드 트리 분할이 적용되었다면, 대칭 또는 비대칭 쿼드 트리 분할 여부를 확인한다(S1920). 이후, 파티션 정보를 확인하여 현재 블록의 블록 파티션 형태를 결정하고(S1930), 결정된 파티션 형태에 따라 현재 블록을 4개의 블록으로 분할한다(S1940). 예를 들어, 대칭형 쿼드 트리가 적용된 경우에는, 도 17 (a) 파티션 형태로 분할한다. 또한, 비대칭형 쿼드 트리가 적용된 경우에는, 도 18 (j)~(m) 중 어느 하나의 파티션 형태로 분할한다. 또는, 3종 비대칭형 쿼드 트리가 적용된 경우에는, 도 18 (n)~(s) 중 어느 하나의 파티션 형태로 분할한다. 단, 전술한 바와 같이, 만약 멀티 트리 파티션 형태를 도 17의 기본 파티션 형태만 적용하는 경우에는, 쿼드 트리의 비대칭 여부를 판단하지 않고, 도 17 (a)의 대칭 정방형 블록만 적용할 수 있다.
또한, 상기 단계 S1950 판단 결과, 만약 바이너리 트리 분할이 적용되었다면, 대칭 또는 비대칭 바이너리 트리 분할 여부를 확인한다(S1960). 이후, 파티션 정보를 확인하여 현재 블록의 블록 파티션 형태를 결정하고(S1970), 결정된 파티션 형태에 따라 현재 블록을 2개의 블록으로 분할한다(S1980). 예를 들어, 대칭형 바이너리 트리가 적용된 경우에는, 도 17 (b) 및 (c) 중 어느 하나의 파티션 형태로 분할한다. 또한, 비대칭형 바이너리 트리가 적용된 경우에는, 도 17 (f)~(i) 중 어느 하나의 파티션 형태로 분할한다.
또한, 상기 단계 S1990 판단 결과, 만약 트리플 트리 분할이 적용되었다면, 대칭 또는 비대칭 트리플 트리 분할 여부를 확인한다(S1960). 이후, 파티션 정보를 확인하여 현재 블록의 블록 파티션 형태를 결정하고(S1970), 결정된 파티션 형태에 따라 현재 블록을 3개의 블록으로 분할한다(S1980). 예를 들어, 비대칭형 트리플 트리가 적용된 경우에는, 도 17 (d) 및 (e) 중 어느 하나의 파티션 형태로 분할한다. 또한, 대칭형 바이너리 트리가 적용된 경우에는, 도 18 (t)~(u) 중 어느 하나의 파티션 형태로 분할한다. 단, 전술한 바와 같이, 만약 멀티 트리 파티션 형태를 도 17의 기본 파티션 형태만 적용하는 경우에는, 트리플 트리의 비대칭 여부를 판단하지 않고, 17 (d) 및 (e)의 기 정의된 비대칭 트리플 블록만 적용할 수 있다.
. 멀티 트리 파티셔닝을 표현하는 신택스 요소로서, 멀티 트리 분할 여부를 나타내는 'is_used_Multitree_flag'를 정의할 수 있다. 또한, 전술한 도 10, 13 및 16에서 도시되고 설명된 신택스 요소들을 멀티 트리 파티셔 형태를 결정하는 정보로 활용하는 것이 가능하다.
도 20은 본 발명이 적용되는 실시예로서, 머지 코딩 유닛 생성 및 부호화/복호화 방법을 흐름도로 도시한 것이다. 또한, 도 21 및 도 22는 머지 코딩 유닛을 설명하기 위해 코딩 유닛의 종류를 예를 들어 도시한 것이다.
도 20에 도시한 단계는, 이웃한 복수개의 코딩 유닛중 머지 후보 코딩 유닛을 유도하는 단계(S2010), 상기 머지 후보 코딩 유닛을 이용하여 머지 코딩 유닛을 생성하는 단계(S2020) 및 상기 생성된 머지 코딩 유닛을 부호화 또는 복호화 하는 단계(S2030)로 구성된다. 이하 상기 각 단계를 상세히 설명하면 다음과 같다.
우선 도 20을 참조하면, 이웃한 복수개의 코딩 유닛 중, 머지 후보 코딩 유닛을 유도한다(S2010).
예를 들어, 이웃한 복수개의 코딩 유닛을 머지(병합)하여 머지 코딩 유닛을 생성할 수도 있다. 이때 복수개의 코딩 유닛 중 어느 하나를 머지 후보 코딩 유닛이라 부르기로 한다. 머지 후보 코딩 유닛은 복수개의 코딩 유닛 중 스캔 순서상 먼저 오는 코딩 유닛을 의미할 수 있다. 또는, 복수 개의 코딩 유닛 중 특정 방향에 위치한 코딩 유닛을 의미할 수도 있다. 특정 방향은 최좌측, 최상단 또는 중앙 위치를 의미할 수 있다.
도 21을 참조하면, 전술한 멀티 트리 파티셔닝이 적용된 9개 종류의 CU가 도시되어 있으며, 각 CU는 파티셔닝 형태에 따라, CU_2Nx2N, CU_Nx2N, CU_2NxN,CU_nLx2NxnR, CU_nUx2NxnD, CU_nLx2N, CU_nRx2N, CU_2NxnU, CU_2NxnD, 로 각각 명명될 수 있다. 관려하여, 예를 들어, 상기 9개 종류 CU중, 적어도 3개 이상의 파티셔닝된 코딩 유닛을 포함하는, CU_2Nx2N, CU_nLx2NxnR, CU_nUx2NxnD 를 머지 대상 코딩 유닛으로 선정할 수 있다. 반면, 다른 대안으로, 적어도 n (n ≥ 2)개 이상의 코딩 유닛을 포함하는 상기 CU 종류를 머지 대상 코딩 유닛으로 선정할 수도 있다.
다음, 도 20을 참조하면, 머지 후보 코딩 유닛을 이용하여 머지 코딩 유닛을 생성한다(S2020).
예를 들어, 전술한 트리플 트리 파티셔닝에 의해 생성된 CU_nLx2NxnR 의 경우, 수직으로 이웃하는 3개의 코딩 유닛 (CU0, CU1, CU2)중, 어느 하나가 머지 후보 코딩 유닛이 될 수 있다. 관련하여, 도 22 (a)는 CU_nLx2NxnR 코딩 유닛이 2가지 종류의 머지 코딩 유닛으로 생성되는 과정을 도시한 것이다. 상기 CU_nLx2NxnR 코딩 유닛을 구성하는 3개의 CU0, CU1, CU2 중, CU0 및 CU1을 머지하여 머지 코딩 유닛(mergerd CU)를 생성하거나, 또는 CU1 및 CU2를 머지하여 머지 코딩 유닛(mergerd CU)를 생성할 수 있다.
한편, 머지 대상인 코딩 유닛을 특정하는 정보가 시그날링될 수 있다. 상기 정보는 머지되는 코딩 유닛의 위치에 관한 플래그 또는 인덱스의 형태로 부호화될 수 있다. 예를 들어, 상기 머지 코딩 유닛(merged CU)를 구분하기 위해 신택스 요소 CuMerge_idx를 다음과 같이 정의할 수 있다. 즉, 신택스 요소 CuMerge_idx값이'0'인 경우, 분할된 코딩 유닛 중 코딩 순서 상 앞에 오는 2개의 코딩 유닛을 머지한 것으로 정의하고, 신택스 요소 CuMerge_idx값이'1'인 경우,코딩 순서 상 뒤에 오는 2개의 코딩 유닛을 머지한 것으로 정의할 수 있다.
또한, 예를 들어, 전술한 트리플 트리 파티셔닝에 의해 생성된 CU_nUx2NxnD 의 경우, 수평으로 이웃하는 3개의 코딩 유닛 (CU3, CU4, CU5)중, 어느 하나가 머지 후보 코딩 유닛이 될 수 있다. 관련하여, 도 22 (b)는 CU_nUx2NxnD 코딩 유닛이 2가지 종류의 머지 코딩 유닛으로 생성되는 과정을 도시한 것이다. 상기 CU_nUx2NxnD 코딩 유닛을 구성하는 3개의 CU3, CU4, CU5 중, CU3+CU4을 머지하여 머지 코딩 유닛(mergerd CU)를 생성하거나, 또는 CU4+CU5 를 머지하여 머지 코딩 유닛(mergerd CU)를 생성할 수 있다. 또한, 전술한 바와 같이, 생성되는 merged CU를 구분하기 위해, 분할된 코딩 유닛 중 코딩 순서 상 앞에 오는 2개의 코딩 유닛을 머지한 경우에는 신택스 요소 CuMerge_idx값을 '0'으로 설정하고, 코딩 순서 상 뒤에 오는 2개의 코딩 유닛을 머지한 경우에는 신택스 요소 CuMerge_idx 값을 '1'로 설정할 수 있다.
마지막으로, 도 20을 참조하면, 상기 생성된 머지 코딩 유닛에 대해 부호화 또는 복호화를 수행한다(S2030). 예를 들어, 머지 후보 코딩 유닛 부호화 파라미터, 모션 데이터 및/또는 텍스쳐 데이터는 머지 코딩 유닛의 부호화/복호화 과정(즉, 예측, 변환, 양자화 등)에 이용될 수 있다. 예를 들어, 머지 후보 코딩 유닛의 모션 벡터, 레퍼런스 픽쳐 인덱스, 인트라 모드, 인트라 레퍼런스 샘플 등을 머지 코딩 유닛의 모션 벡터, 레퍼런스 픽쳐 인덱스, 인트라 모드, 인트라 레퍼런스 샘플 등으로 사용할 수 있다.
도 23은 신택스 요소 CuMerge_idx 값을 이용한 영상 부호화 또는 복호화 방법을 흐름도로 도시한 것이다.
우선, 현재 코딩 블록이 트리플 트리 파티셔닝에 의해 3개의 코딩 유닛으로 분할되었는 지를 확인한다(S2200). 만약 3개의 코딩 유닛으로 분할되었다면, CuMerge_idx 값을 확인한다(S2210). 만약“CuMerge_idx=0”값을 가지면, 코딩 블록내 순서상 앞에 오는 2개의 코딩 유닛을 머지하여 머지 코딩 유닛을 생성한다(S2220). 반면, 만약“CuMerge_idx=1”값을 가지면, 코딩 블록내 순서상 뒤에 오는 2개의 코딩 유닛을 머지하여 머지 코딩 유닛을 생성한다(S2230).
하지만, 본 발명은 도 23에 도시된 예에 한정되는 것은 아니다. 즉, 예를 들어, 쿼드 트리 파티셔닝에 의해 분할된 4개의 CU 인 경우, 상기 CuMerge_idx 값을 추가적으로 정의하여 머지 코딩 유닛(mergerd CU) 구분할 수 있다. 예를 들어, “CuMerge_idx=0” 이면, 코딩 순서상 가장 앞에 오는 2개의 코딩 유닛을 머지한 경우로 정의하고, “CuMerge_idx=1” 이면, 코딩 순서상 첫번?, 세번? 오는 2개의 코딩 유닛을 머지한 경우로 정의하고, “CuMerge_idx=2” 이면, 코딩 순서상 두번?, 네번? 오는 2개의 코딩 유닛을 머지한 경우로 정의할 수 있다.
표3 및 표4는 도 21과 같이 멀티 트리 파티셔닝 (쿼트 트리 파티셔닝, 바이너리 파티셔닝 및 트리플 트리 파티셔닝)을 적용한 코딩 유닛의 종류를 결정하는 신택스 요소를 도시한 것이다.
상기 신택스 요소 CuMerge_idx 에 더하여, 또 다른 신택스 요소 CU_merge_flag을 시그날링 할 수 있다. Cu_merge_flag 값이 '1' 이면, 주변 코딩 블록과 현재 코딩 블록을 머지하였음을 나타낸다. 여기서, 머지는 복수의 코딩 유닛을 병합하여 새로운 형태의 코딩 유닛을 생성하는 과정을 의미할 수 있다. 또는 멀티 트리 파티셔닝을 통해 분할된 복수의 코딩 유닛 중 일부를 다시 병합하여 파티션 형태를 재결정하는 과정으로 볼 수도 있다.
따라서, 상기 신택스 요소 CuMerge_idx 및 CU_merge_flag를 활용하여, 멀티 트리 파티셔닝에 의한 코딩 블록의 분할 형태를 구분하여 정의할 수 있다. 예를 들어, 이하 표3 또는 표4에서 제시된 코드워드(CodeWord)와 함께 상세히 설명하면 다음과 같다.
우선, 트리플 트리 파티셔닝된 코딩 유닛 CU_nLx2NxnR, CU_nUx2NxnD을 전술한 도 22와 같은 머지 코딩 유닛을 적용하여, 각각 CU_nLx2N, CU_nRx2N, CU_2NxnU, CU_2NxnD, 코딩 유닛 으로 생성할 수 있게 된다. 이를 좀더 일반적인 의미로 표현하면, 수직 방향 트피플 트리 파티셔닝(예, 도 22 (a))을 코딩 유닛 머지를 이용하여 비정방 수직 방향 바이너리 트리 파티셔닝을 생성할 수도 있다. 또한 수평 방향 트리플 트리 파티셔닝(예, 도 22 (b))을 코딩 유닛 머지를 이용하여 비정방 수평 방향 바이너리 트리 파티셔닝을 생성할 수도 있다.
즉, 코딩 유닛 CU_nLx2N, CU_nRx2N, CU_2NxnU, CU_2NxnD은, 코딩 유닛 CU_nLx2NxnR 또는 CU_nUx2NxnD의 머지에 의해 생성된 코딩 유닛과 동일한 형태가 된다. 따라서, 머지가 되었음을 지시하는 CU_merge_flag와 머지 형태 또는 방향을 지시하는 CuMerge_idx 를 활용하여 상기 코딩 유닛들을 구분하는 것이 가능하다.
예를 들어, 표3 및 표4을 참조하면, 상기 CU_nLx2N, CU_nRx2N 코딩 유닛의 코드워드(ex., 표3-'0001', 표4-'001')는 CU_nLx2NxnR 의 코드워드(ex., 표3-'0001', 표4-'001')와 동일하게 설정하되, 전술한 CuMerge_idx 및 Cu_merge_flag 값에 의해 구분되어 진다. 유사하게, 상기 CU_2NxnU, CU_2NxnD 코딩 유닛의 코드워드(ex., 표3-'0000', 표4-'000')은 CU_nUx2NxnD 의 코드워드(ex., 표3-'0000', 표4-'000')와 동일하게 설정하되, 전술한 CuMerge_idx 및 Cu_merge_flag 값에 의해 구분되어 진다. 따라서, 코드워드를 효율적으로 활용하는 것이 가능하게 되어, 부호화 및 복호화 효율을 높일 수 있게 된다.
파티셔닝 인덱스 CU partitionoing Codeword CU_merge_flag CuMerge_idx
0 CU_2Nx2N 1 - -
1 CU_Nx2N 01 - -
2 CU_2NxN 001 - -
3 CU_nLx2NxnR 0001 0 -
4 CU_nUx2NxnD 0000 0 -
5 CU_nLx2N 0001 1 1
6 CU_nRx2N 0001 1 0
7 CU_2NxnU 0000 1 1
8 CU_2NxnD 0000 1 0
파티셔닝 인덱스 CU partitionoing Codeword CU_merge_flag CuMerge_idx
0 CU_2Nx2N 1 - -
1 CU_Nx2N 011 - -
2 CU_2NxN 010 - -
3 CU_nLx2NxnR 001 0 -
4 CU_nUx2NxnD 000 0 -
5 CU_nLx2N 001 1 1
6 CU_nRx2N 001 1 0
7 CU_2NxnU 000 1 1
8 CU_2NxnD 000 1 0
도 24는 본 발명이 적용되는 일실시예로서, 인터 예측 방법을 도시한 순서도이다. 도 24의 단계는, 현재 블록의 움직임 정보를 결정하는 단계(S2410) 및 상기 결정된 움직임 정보를 이용하여 현재 블록의 움직임 보상을 수행하는 단계(S2420)로 구성된다. 이하 상기 각 단계를 상세히 설명하면 다음과 같다.
우선, 도 24를 참조하면, 현재 블록의 움직임 정보를 결정할 수 있다(S2410). 현재 블록의 움직임 정보는, 현재 블록에 관한 움직임 벡터, 현재 블록의 참조 픽처 인덱스 또는 현재 블록의 인터 예측 방향 중 적어도 하나를 포함할 수 있다.
현재 블록의 움직임 정보는 비트스트림을 통해 시그날링되는 정보 또는 현재 블록에 이웃한 이웃 블록의 움직임 정보 중 적어도 하나를 기초로 획득될 수 있다.
관련하여, 도 25는 현재 블록에 머지 모드가 적용되는 경우, 현재 블록의 움직임 정보를 유도하는 과정을 나타낸 도면이다. 반면, 도 26은 현재 블록에 AMVP(Advanced motion vector predictor) 모드가 적용되는 경우, 현재 블록의 움직임 정보를 유도하는 과정을 나타낸 도면이다.
우선, 도 25를 참조하여, 현재 블록에 머지 모드가 적용되는 경우를 설명하면 다음과 같다. 현재 블록의 공간적 이웃 블록으로부터 공간적 머지 후보를 유도할 수 있다(S2510). 공간적 이웃 블록은, 현재 블록의 상단, 좌측 또는 현재 블록의 코너(예컨대, 상단 좌측 코너, 우측 상단 코너 또는 좌측 하단 코너 중 적어도 하나)에 인접한 블록 중 적어도 하나를 포함할 수 있다.
공간적 머지 후보의 움직임 정보는, 공간적 이웃 블록의 움직임 정보와 동일하게 설정될 수 있다.
현재 블록의 시간적 이웃 블록으로부터 시간적 머지 후보를 유도할 수 있다(S2520). 시간적 이웃 블록은, 콜로케이티드 픽처에 포함된 동일 위치 블록(co-located block, 콜로케이티드 블록)을 의미할 수 있다. 콜로케이티드 픽처는, 현재 블록을 포함하는 현재 픽처와 상이한 시간적 순서(Picture Order Count, POC)를 갖는다. 콜로케이티드 픽처는 참조 픽처 리스트내 기정의된 인덱스를 갖는 픽처로 결정되거나, 비트스트림으로부터시그날링되는 인덱스에 의해 결정될 수 있다. 시간적 이웃 블록은, 콜로케이티드픽처 내 현재 블록과 동일한 위치 및 크기를 갖는 블록 내 임의의 블록 또는 현재 블록과 동일한 위치 및 크기를 갖는 블록에 인접한 블록으로 결정될 수 있다. 일 예로, 콜로케이티드픽처 내 현재 블록과 동일한 위치 및 크기를 갖는 블록의 중심 좌표를 포함하는 블록, 또는, 상기 블록의 우측 하단 경계에 인접한 블록 중 적어도 하나가 시간적 이웃 블록으로 결정될 수 있다.
시간적 머지 후보의 움직임 정보는, 시간적 이웃 블록의 움직임 정보에 기초하여 결정될 수 있다. 일 예로, 시간적 머지 후보의 움직임 벡터는, 시간적 이웃 블록의 움직임 벡터에 기초하여 결정될 수 있다. 또한, 시간적 머지 후보의 인터 예측 방향은 시간적 이웃 블록의 인터 예측 방향과 동일하게 설정될 수 있다. 단, 시간적 머지 후보의 참조 픽처 인덱스는, 고정된 값을 가질 수 있다. 일 예로, 시간적 머지 후보의 참조 픽처 인덱스는 '0'으로 설정될 수 있다.
이후, 공간적 머지 후보 및 시간적 머지 후보를 포함하는 머지 후보 리스트를 생성할 수 있다(S2530). 만약, 머지 후보 리스트에 포함된 머지 후보의 개수가 최대 머지 후보 개수보다 작은 경우, 둘 이상의 머지 후보를 조합한 조합된 머지 후보 또는 (0,0) 움직임 벡터(zero motion vector)를 갖는 머지 후보가 머지 후보 리스트에 포함될 수 있다.
머지 후보 리스트가 생성되면, 머지 후보 인덱스에 기초하여, 머지 후보 리스트에 포함된 머지 후보 중 적어도 하나를 특정할 수 있다(S2540).
현재 블록의 움직임 정보는, 머지 후보 인덱스에 의해 특정된 머지 후보의 움직임 정보와 동일하게 설정될 수 있다(S2550). 일 예로, 머지 후보 인덱스에 의해, 공간적 머지 후보가 선택된 경우, 현재 블록의 움직임 정보는, 공간적 이웃 블록의 움직임 정보와 동일하게 설정될 수 있다. 또는, 머지 후보 인덱스에 의해, 시간적 머지 후보가 선택된 경우, 현재 블록의 움직임 정보는, 시간적 이웃 블록의 움직임 정보와 동일하게 설정될 수 있다.
반면, 도 26을 참조하여, 현재 블록에 AMVP 모드가 적용되는 경우를 설명하면 다음과 같다. 비트스트림으로부터, 현재 블록의 인터 예측 방향 또는 참조 픽처 인덱스 중 적어도 하나를 복호화할 수 있다(S2610). 즉, AMVP 모드가 적용되는 경우, 현재 블록의 인터 예측 방향 또는 참조 픽처 인덱스 중 적어도 하나는 비트스트림을 통해 부호화된 정보에 기초하여 결정될 수 있다.
현재 블록의 공간적 이웃 블록의 움직임 벡터를 기초로, 공간적 움직임 벡터 후보를 결정할 수 있다(S2620). 공간적 움직임 벡터 후보는, 현재 블록의 상단 이웃 블록으로부터 유도된 제1 공간적 움직임 벡터 후보 및 현재 블록의 좌측 이웃 블록으로부터 유도된 제2 공간적 움직임 벡터 후보 중 적어도 하나를 포함할 수 있다. 여기서, 상단 이웃 블록은, 현재 블록의 상단 또는 상단 우측 코너에 인접한 블록 중 적어도 하나를 포함하고, 현재 블록의 좌측 이웃 블록은, 현재 블록의 좌측 또는 좌측 하단 코너에 인접한 블록 중 적어도 하나를 포함할 수 있다. 현재 블록의 좌측 상단 코너에 인접한 블록은, 상단 이웃 블록으로 취급될 수도 있고, 또는 좌측 이웃 블록으로 취급될 수도 있다.
현재 블록과 공간적 이웃 블록 사이의 참조 픽처가 상이한 경우, 공간적 움직임 벡터는 공간적 이웃 블록의 움직임 벡터를 스케일링함으로써 획득될 수도 있다.
현재 블록의 시간적 이웃 블록의 움직임 벡터를 기초로, 시간적 움직임 벡터 후보를 결정할 수 있다(S2630). 현재 블록과 시간적 이웃 블록 사이의 참조 픽처가상이한 경우, 시간적 움직임 벡터는 시간적 이웃 블록의 움직임 벡터를 스케일링함으로써 획득될 수도 있다.
공간적 움직임 벡터 후보 및 시간적 움직임 벡터 후보를 포함하는 움직임 벡터 후보 리스트를 생성할 수 있다(S2640).
움직임 벡터 후보 리스트가 생성되면, 움직임 벡터 후보 리스트 중 적어도 하나를 특정하는 정보에 기초하여, 움직임 벡터 후보 리스트에 포함된 움직임 벡터 후보 중 적어도 하나를 특정할 수 있다(S2650).
상기 정보에 의해 특정된 움직임 벡터 후보를, 현재 블록의 움직임 벡터 예측값으로 설정하고, 움직임 벡터 예측값에 움직임 벡터 차분값을 합하여, 현재 블록의 움직임 벡터를 획득할 수 있다(S2660). 이때, 움직임 벡터 차분값은, 비트스트림을 통해 파싱될 수 있다.
다시 도 24를 참조하면, 현재 블록의 움직임 정보가 획득되면, 획득된 움직임 정보에 기초하여, 현재 블록에 대한 움직임 보상을 수행할 수 있다(S2420). 구체적으로, 현재 블록의 인터 예측 방향, 참조 픽처 인덱스 및 움직임 벡터에 기초하여, 현재 블록에 대한 움직임 보상이 수행될 수 있다.
상술한 예에서와 같이, 현재 블록의 움직임 정보를 기초로, 현재 블록에 대한 움직임 보상이 수행될 수 있다. 이때, 움직임 벡터는 정수(integer)화소 단위 또는 소수(decimal)화소 단위의 정밀도(resolution)를 가질 수 있다.
정수 화소단위는, 정수펠(integer-pel), 2배 정수 펠(2 integer-pel), 4배 정수 펠(4 integer-pel) 등 N 정수 펠을 포함할 수 있다. 여기서, N은 1 이상의 자연수로, 특히 2의 지수승으로 표현되는 것일 수 있다. 정수 펠은 1 화소 정밀도(즉, 1 화소 단위)를 나타내는 것이고, 2배 정수 펠은화소의 2배 정밀도(즉, 2 화소 단위)를 나타내는 것이며, 4배 정수 펠은화소의 4배 정밀도(즉, 4 화소 단위)를 나타내는 것일 수 있다. 선택된 정수 펠에 따라, N 화소 단위로 움직임 벡터가 표현되고, N 화소 단위로 움직임 보상이 수행될 수 있다.
소수화소 단위는, 하프 펠(half-pel), 쿼터 펠(quarter-pel), 옥토 펠(octo-pel) 등 1/N 펠을 포함할 수 있다. 여기서, N은 1 이상의 자연수로 특히, 2의 지수승으로 표현되는 것일 수 있다. 하프 펠은화소의 1/2 정밀도(즉, 1/2 화소 단위)를 나타내는 것이고, 쿼터 펠은화소의 1/4 정밀도(즉, 1/4 화소 단위)를 나타내는 것이며, 옥토 펠은화소의 1/8 정밀도(즉, 1/8 화소 단위)를 나타내는 것일 수 있다. 선택된 소수 펠에 따라, 1/N 화소 단위로 움직임 벡터가 표현되고, 1/N 화소 단위로 움직임 보상이 수행될 수 있다.
도 27 및 도 28은 현재 블록의 움직임 벡터 정밀도에 따른 움직임 벡터 유도 방법을 나타낸 도면이다. 도 27은 AMVP 모드 하에서 움직임 벡터 유도 방법을 나타낸 것이고, 도 28는 머지 모드 하에서 움직임 벡터 유도 방법을 나타낸 것이다.
먼저, 현재 블록의 움직임 벡터 정밀도를 결정할 수 있다(S2710, S2810).
움직임 벡터의 정밀도는, 시퀀스 단위, 픽처 단위, 슬라이스 단위 또는 소정의 블록 단위로 결정될 수 있다. 여기서, 소정의 블록은 CTU, CU 또는 PU 등을 나타내거나, 소정 크기/형태의 블록을 의미할 수 있다. CTU는 부호화기/복호화기에서 허용하는 최대 CU를 의미하는 것일 수 있다. 시퀀스, 픽처 또는 슬라이스 등 블록보다 상위 레벨에서 움직임 벡터 정밀도가 결정되는 경우, 소정 블록에 대한 움직임 보상은 상위 레벨에서 결정된 움직임 벡터 정밀도에 따라 수행될 수 있다. 예를 들어, 제1슬라이스에 포함된 블록들은 정수 펠(integer-pel) 단위의 움직임 벡터를 이용하여 움직임 보상을 수행하는 반면, 제2 슬라이스에 포함된 블록들은 쿼터 펠(quarter-pel) 단위의 움직임 벡터를 이용하여 움직임 보상을 수행할 수 있다.
움직임 벡터의 정밀도를 결정하기 위해, 움직임 벡터의 정밀도를 결정하기 위한 정보가 비트스트림을 통해 시그날링될 수 있다. 상기 정보는, 복수의 움직임 벡터 정밀도 중 적어도 하나를 식별하는 인덱스 정보, 'mv_resolution_idx'일 수 있다. 일 예로, 표 5는 mv_resolution_idx에 따른, 움직임 벡터 정밀도를 나타낸 것이다.
mv_resolution_idx 움직임 벡터 화소 단위
0 쿼터 펠화소 단위
1 하프 펠화소 단위
2 정수 펠화소 단위
3 옥토 펠화소 단위
4 2배 정수 펠화소 단위
5 4배 정수 펠화소 단위
상기 표 5에 나타난 예는, 본 발명이 적용될 수 있는 일 예를 나타낸 것에 불과하다. 소정 단위에서 가질 수 있는 움직임 벡터 정밀도 후보의 종류 및/또는 개수는 표 5에 나타난 것과 상이할 수 있다. mv_resolution_idx의 값 및/또는 범위도 움직임 벡터 정밀도 후보의 종류 및/또는 개수에 따라 상이할 수 있다.
다른 예로, 움직임 벡터 정밀도는 소정 단위에 공간적 또는 시간적으로 인접한 단위로부터 유도될 수 있다. 여기서, 소정 단위는, 픽처, 슬라이스 또는 블록 등을 나타내고, 인접 단위는, 소정 단위에 공간적 또는 시간적으로 이웃한 픽처, 슬라이스 또는 블록 등을 나타낼 수 있다. 예컨대, 현재 블록의 움직임 벡터 정밀도는, 현재 블록의 공간적 이웃 블록 및/또는 시간적 이웃 블록 중 인덱스 정보가 가리키는 블록의 움직임 벡터 정밀도와 동일하게 설정될 수 있다.
다른 예로, 현재 블록의 움직임 벡터 정밀도는, 현재 블록의 움직임 정보에 따라 적응적으로 결정될 수도 있다. 예컨대, 현재 블록의 참조 픽처가 현재 픽처의 시간적 순서 또는 출력 순서 (POC)보다 앞서는지 여부, 현재 블록의 참조 픽처가 현재 픽처의 시간적 순서 또는 출력 순서(POC)보다 늦은지 여부 또는 현재 블록의 참조 픽처가 현재 픽처인지 여부 등에 따라, 현재 블록의 움직임 벡터 정밀도가 적응적으로 결정될 수 있다.
복수의 움직임 벡터 정밀도 후보 중 일부를 선택적으로 이용할 수도 있다. 일 예로, 적어도 하나의 움직임 벡터 정밀도 후보를 포함하는 움직임 벡터 정밀도 세트를 정의한 뒤, 움직임 벡터 정밀도 세트에 포함된 움직임 벡터 정밀도 후보 중 적어도 하나를 움직임 벡터 정밀도로 결정될 수 있다.
움직임 벡터 정밀도 세트는, 시퀀스 픽처, 슬라이스 또는 블록 단위로 결정될 수 있다. 움직임 벡터 정밀도 세트에 포함되는 움직임 벡터 정밀도 후보는 부호화기 및 복호화기에서 기 정의될 수 있다. 또는, 비트스트림을 통해 시그날링되는 부호화 정보를 기초로, 움직임 벡터 정밀도 세트를 결정할 수 있다. 여기서, 부호화 정보는, 움직임 벡터 정밀도 세트에 포함되는 움직임 벡터 정밀도 후보의 종류 및/또는 개수 중 적어도 하나와 관련된 것일 수 있다. 다른 예로, 움직임 벡터 정밀도 세트는 소정 단위에 공간적 또는 시간적으로 인접한 단위로부터 유도될 수 있따. 여기서, 소정 단위는, 픽처, 슬라이스 또는 블록 등을 나타내고, 인접 단위는, 소정 단위에 공간적 또는 시간적으로 이웃한 픽처, 슬라이스 또는 블록 등을 나타낼 수 있다. 예컨대, 소정 슬라이스의 움직임 벡터 정밀도 세트는, 해당 슬라이스에 공간적으로 이웃한 슬라이스의 움직임 벡터 정밀도 세트와 동일하게 설정될 수 있다. 또는, 슬라이스간의존성에 따라, 독립 슬라이스(Independent Slice)의 움직임 벡터 정밀도 세트가 종속 슬라이스(Dependent Slice)의 움직임 벡터 정밀도 세트로 설정될 수도 있다.
움직임 벡터 정밀도 세트가 결정되면, 움직임 벡터 정밀도 세트에 포함된 적어도 하나의 움직임 벡터 정밀도 후보를 움직임 벡터 정밀도로 결정할 수 있다. 이를 위해, 움직임 벡터 정밀도 세트에 포함된 움직임 벡터 정밀도 후보 중 적어도 하나를 식별하는 인덱스 정보가 비트스트림을 통해 시그날링될 수 있다. 일 예로, 현재 블록의 움직임 벡터 정밀도는, 움직임 벡터 정밀도 세트에 포함된 움직임 벡터 정밀도 후보들 중 인덱스 정보에 의해 식별되는 후보로 설정될 수 있다.
움직임 벡터 정밀도 세트를 이용할 것인지 여부는, 슬라이스 타입, 현재 블록의 크기/형태, 현재 블록의 움직임 정보(예컨대, 현재 블록의 참조 픽처 또는 현재 블록의 예측 방향) 등에 따라 적응적으로 결정될 수 있다. 또는, 움직임 벡터 정밀도 세트가 이용되는지 여부를 나타내는 정보(예컨대, 플래그)가 비트스트림을 통해 시그날링될 수도 있다.
시퀀스, 픽처 또는 슬라이스 등 블록보다 상위 레벨에서 움직임 벡터 정밀도 세트가 결정되는 경우, 소정 블록의 움직임 벡터 정밀도는, 상위 레벨에서 결정된 움직임 벡터 정밀도 세트로부터 유도될 수 있다. 예를 들어, 쿼터 펠 및 2배 정수 펠을 포함하는 움직임 벡터 세트가 픽처 레벨에서 정의된 경우, 해당 픽처에 포함된 블록은, 쿼터 펠 또는 2배 정수 펠 중 적어도 하나를 사용하도록 제한될 수 있다.
현재 블록에 복수 방향 예측이 적용되는 경우, 복수 방향 예측에 따른 복수의 움직임 벡터가 서로 상이한 움직임 벡터 정밀도를 가질 수 있다. 즉, 현재 블록의 복수의 움직임 벡터 중 어느 하나의 정밀도는 다른 움직임 벡터의 정밀도와 상이할 수 있다. 일 예로, 현재 블록이 양방향 예측(Bi-Prediction)되는 경우, 순방향 움직임 벡터(mvL0)의 정밀도는, 역방향 움직임 벡터(mvL1)의 정밀도와 상이할 수 있다. 현재 블록이 세방향(Tri-prediction)이상의 예측이 적용되는 경우에도, 복수의 움직임 벡터 중 적어도 하나는 다른 하나와 상이한 정밀도를 갖도록 설정할 수 있다. 이에 따라, 현재 블록의 예측 방향 별로, 움직임 벡터 정밀도를 결정하기 위한 정보를 부호화/복호화할 수 있다.
현재 블록에 AMVP 모드가 적용되고, 블록 간 가변적으로 움직임 벡터 정밀도가 결정되는 경우, 주변 블록으로부터 유도되는 움직임 벡터 예측값(Motion Vector Predictor, MVP)의 정밀도가 현재 블록의 움직임 벡터의 정밀도와 상이할 수 있다.움직임 벡터 예측값의 정밀도를 현재 블록의 움직임 벡터 정밀도에 맞추기 위해, 움직임 벡터 예측값을 현재 블록의 움직임 벡터 정밀도에 맞춰 스케일링할 수 있다(S2720).움직임 벡터 예측값을 현재 블록의 움직임 벡터 정밀도에 맞춰 스케일링할 수 있다. 스케일링된 움직임 벡터 예측값에, 움직임 벡터 차분값(Motion Vector Difference, MVD)을더하여 현재 블록의 움직임 벡터를 유도할 수 있다(S2730).
일 예로, 주변 블록의 움직임 벡터 화소 단위가 쿼터 펠이고, 현재 블록의 움직임 벡터 화소 단위가 정수 펠인 경우, 주변 블록으로부터 유도된 움직임 벡터 예측값을 정수 펠 단위로 스캐일링하고, 스캐일링된 움직임 벡터 예측값과 움직임 벡터 차분값을 더하여, 정수 펠 단위의 움직임 벡터를 획득할 수 있다. 예컨대, 하기 수학식 1은 움직임 벡터 예측값을 정수 펠 단위로 스케일링하여, 움직임 벡터가 획득되는 예를 나타낸 것이다.
Figure pat00001
상기 수학식 1에서, mvpLX는 움직임 벡터 예측값을 나타내고, mvdLX는 움직임 벡터 차분값을 나타낸다. 또한, mvLX[0], mvpLX[0], mvdLX[0] 등은 수직 방향 움직임 벡터 성분을 나타내고, mvLX[1], mvpLX[1], mvdLX[1] 등은 수평 방향 움직임 벡터 성분을 나타낸다.
다른 예로, 주변 블록의 움직임 벡터 화소 단위가 2배 정수 펠이고 현재 블록의 움직임 벡터 화소 단위가 쿼터 펠인 경우, 주변 블록으로부터 유도된 움직임 벡터 예측값을 쿼터 펠 단위로 스캐일링하고, 스캐일링된 움직임 벡터 예측값과 움직임 벡터 차분값을 더하여, 쿼터 펠 단위의 움직임 벡터를 획득할 수 있다. 예컨대, 하기 수학식 2는 현재 픽처가 참조 픽처로 사용된 경우, 움직임 벡터가 획득되는 예를 나타낸 것이다.
Figure pat00002
상기 수학식 1 및 2에서, 움직임 벡터 예측값을 스케일링하는데 이용되는 비트 시프트 값은, 현재 블록의 움직임 벡터 정밀도와 이웃 블록의 움직임 벡터 정밀도 사이의 배율에 따라 적응적으로 결정될 수 있다.
도 27에 도시된 예와 달리, 움직임 벡터 예측값과 움직임 벡터 차분값을 더하여 생성된 움직임 벡터를 현재 블록의 움직임 벡터 정밀도에 맞춰 스케일링하는 것도 가능하다.
움직임 벡터 차분값은, 현재 블록의 움직임 벡터 정밀도에 맞춰 부호화/복호화될 수 있다. 예컨대, 현재 블록의 움직임 벡터 정밀도가 쿼터 펠인 경우, 현재 블록에 대한 움직임 벡터 차분값은 쿼터 펠 단위로 부호화/복호화될 수 있다.
현재 블록의 움직임 벡터 정밀도에 상관없이 기 설정된 단위로 움직임 벡터 차분값을 부호화/복호화하는 것도 가능하다. 여기서, 기 설정된 단위는, 부호화기 및 복호화기에서 기 약속된 고정된 화소 단위(예를 들어, 정수 펠 또는 쿼터펠 등)이거나, 픽처 또는 슬라이스 등 상위 레벨에서 결정된 화소 단위일 수 있다. 현재 블록의 움직임 벡터 정밀도와 움직임 벡터 차분값의 정밀도가 상이한 경우, 움직임 벡터 차분값을 스케일링하거나, 스케일링된 움직임 벡터 예측값과 움직임 벡터 차분값을 합산함으로써 유도된 움직임 벡터를 스케일링하여, 현재 블록의 움직임 벡터를 유도할 수 있다. 예컨대, 현재 블록의 움직임 벡터 정밀도가 정수펠인 반면, 움직임 벡터 차분값이 쿼터 펠의 정밀도로 부호화된 경우, 수학식 1에 나타난 바와 같이, 스케일링된 움직임 벡터 예측 값과 움직임 벡터 차분값을 합산함으로써 유도된 움직임 벡터를 스케일링하여, 현재 블록의 움직임 벡터를 유도할 수 있다.
움직임 벡터 정밀도에 따라, 움직임 벡터 차분값의 부호화/복호화 방법이 상이하게 결정될 수 있다. 예컨대, 소수 펠화소 단위의 경우, 움직임 벡터 프리픽스(prefix) 파트는, 움직임 벡터의 정수 부분을 나타내고, 서픽스(suffix) 파트는 움직임 벡터의 소수 부분을 나타낼 수 있다. 일 예로, 하기 수학식 3은, 프리픽스 파트 'predfix_mvd'와 서픽스 파트 'suffix_mvd'를 유도하는 예를 나타낸다.
Figure pat00003
상기 수학식 3에서, N은 고정된 값일 수도 있고, 현재 블록의 움직임 벡터 정밀도에 따라 가변적으로 결정되는 값일 수도 있다. 일 예로, N은 현재 블록의 움직임 벡터 정밀도와 비례 관계에 놓인 값일 수 있다.
현재 블록의 움직임 벡터 정밀도가 2배 이상의 정수 펠화소 단위인 경우, 움직임 벡터 차분값을 N 만큼 시프팅한 값이 부호화될 수 있다. 예컨대, 현재 블록의 움직임 벡터 정밀도가 2배 정수 펠인 경우, 움직임 벡터 차분값의 1/2 를 부호화/복호화할 수 있고, 현재 블록의 움직임 벡터 정밀도가 4배 정수 펠인 경우, 움직임 벡터 차분값의 1/4를 부호화 복호화할 수 있다. 이 경우, 복호화기에서는, 현재 블록의 움직임 벡터 정밀도에 맞춰 복호화된 움직임 벡터 차분값을 스케일링함으로써, 현재 블록의 움직임 벡터를 유도할 수 있다.
현재 블록에 머지 모드 또는 스킵 모드가 적용되고, 블록 간 가변적으로 움직임 벡터 정밀도가 결정되는 경우, 공간적/시간적 머지 후보 블록과 현재 블록 사이의 움직임 벡터 정밀도가 상이한 경우가 발생할 수 있다. 이에 따라, 공간적/시간적 이웃 블록의 움직임 벡터를 현재 블록의 움직임 벡터 정밀도에 맞춰 스케일링하고(S2820), 스케일링된 움직임 벡터를 공간적/시간적 머지 후보의 움직임 정보로 설정할 수 있다(S2830). 예컨대, 공간적/시간적 이웃 블록의 움직임 벡터 mvLX[0] 및/또는 mvLX[1]를 현재 블록의 움직임 벡터에 맞춰 스케일링하여, 스케일링된 움직임 벡터 mxLXscale[0] 및/또는 mvLXscale[1]를 유도하고, 스케일링된 움직임 벡터를 공간적/시간적 머지 후보의 움직임 벡터로 설정할 수 있다.
예컨대, 현재 블록에 이웃한 이웃 블록의 움직임 벡터 정밀도가 쿼터 펠이고, 현재 블록의 움직임 벡터 정밀도가 정수 펠인 경우, 하기 수학식 4에서와 같이, 이웃 블록의 움직임 벡터를 스케일링하여, 공간적 머지 후보의 움직임 벡터로 설정할 수 있다.
Figure pat00004
상기 수학식 4에서, 이웃 블록의 움직임 벡터를 스케일링하는데 이용되는 비트 시프트 값은, 현재 블록의 움직임 벡터 정밀도와 이웃 블록의 움직임 벡터 정밀도 사이의 배율에 따라 적응적으로 결정될 수 있다.
다른 예로, 현재 블록과 병합 대상이 되는 머지 후보(즉, 머지 인덱스에 의해 선택된 머지 후보)를 선택하고, 움직임 벡터 정밀도가 현재 블록의 움직임 벡터 정밀도에 부합하는지 확인할 수 있다. 선택된 머지 후보의 움직임 벡터 정밀도가 현재 블록의 움직임 벡터 정밀도와 일치하지 않는 경우, 선택된 머지 후보의 움직임 벡터를 현재 블록의 움직임 벡터 정밀도에 맞춰 스케일링할 수 있다.
현재 블록의 움직임 벡터는 머지 후보 중 인덱스 정보에 의해 선택된 머지 후보의 움직임 벡터(즉, 스케일링된 움직임 벡터)와 동일하게 설정될 수 있다(S2840).
도 28에 도시된 예와 달리, 공간적/시간적 이웃 블록의 움직임 벡터 정밀도를 고려하여, 현재 블록을 위한 머지 후보를 결정할 수도 있다. 예컨대, 공간적 이웃 블록의 움직임 벡터 정밀도와 현재 블록의 움직임 벡터 정밀도 간의 차이 또는 배율이 소정의 문턱값 이상인지 여부를 비교하여, 상기 비교 결과에 따라, 공간적/시간적 이웃 블록을 머지 후보로 이용할 수 있는지 여부를 판단할 수 있다. 예를 들어, 공간적 머지 후보의 움직임 벡터 정밀도가 2배 정수 펠이고, 현재 블록의 움직임 벡터 정밀도가 쿼터 펠인 경우, 두 블록 간 상관 관계가 크지 않음을 의미할 수 있다. 이에 따라, 현재 블록의 움직임 벡터 정밀도와의 차분값이문턱값보다 큰 공간적/시간적 이웃 블록은 머지 후보로 참조 가능하지 않다(unavailable)고 설정할 수 있다. 즉, 공간적/시간적 이웃 블록의 움직임 벡터 정밀도와 현재 블록의 움직임 벡터 정밀도가 문턱값 이하인 경우에 한하여, 공간적/시간적 이웃 블록을 머지 후보로 이용할 수 있다. 머지 후보로 참조 가능하지 않은 공간적/시간적 이웃 블록은 머지 리스 후보 리스트에 추가되지 않을 수 있다.
현재 블록의 움직임 벡터 정밀도와 이웃 블록의 움직임 벡터 정밀도 사이의 차분 또는 배율이 문턱값 이하이나, 양 정밀도가 상이한 경우, 앞서 도 28를 참조하여 설명한 실시예에서와 같이, 스케일링된 움직임 벡터를 머지 후보의 움직임 벡터로 설정하거나, 머지 인덱스에 의해 식별된 머지 후보의 움직임 벡터를 스케일링할 수 있다.
현재 블록의 움직임 벡터는 머지 후보 리스트에 추가된 머지 후보의 움직임 벡터로부터 유도될 수 있다. 만약, 현재 블록의 움직임 벡터 정밀도와 머지 후보 리스트에 추가된 머지 후보의 움직임 벡터의 정밀도가 상이할 경우, 움직임 벡터 정밀도 차분값은움직임 벡터 정밀도 간의 차분값을 나타낼 수도 있고, 움직임 벡터 정밀도에 대응하는 대응값의차분값을 나타낼 수도 있다. 여기서, 대응값은 표 5에 예시된 움직임 벡터 정밀도에 대응하는 인덱스 값을 나타낼 수도 있고, 또는 표 6에 예시된 각 움직임 벡터 정밀도에 할당된 값을 나타낼 수도 있다. 예컨대, 표 6에서, 쿼터 펠에 할당된 대응값은2이고, 정수 펠에 할당된 대응값은3이므로, 양 정밀도의 차분값은 2로 결정될 수 있다.
모션 벡터 화소 단위 대응값
옥토 펠화소 단위 0
쿼터 펠화소 단위 1
하프 펠화소 단위 2
정수 펠화소 단위 3
2배 정수 펠화소 단위 4
4배 정수 펠화소 단위 5
움직임 벡터 정밀도 차분값 대신 움직임 벡터 정밀도 배율을 이용하여, 시간적/공간적 이웃 블록의 가용성을 판단할 수도 있다. 여기서, 움직임 벡터 정밀도 배율은 양 움직임 벡터 정밀도 간의 배수를 나타낼 수 있다. 예컨대, 쿼터 펠과 정수 펠 사이의 배율은 4배인 것으로 정의될 수 있다.
도 29 및 도 30은 복수개의 모션 벡터 단위에서 시간적 모션 벡터 (temporal MV)를 유도하는 방법을 설명하기 위해 도시한 도면이다.
이전 픽쳐에서 사용한 모션 벡터를 머지 모드나 AMVP(Advanced motion vector predictor)모드의 모션 벡터 후보로 사용할 수 있다. 이를 위해 NxM 크기의 기-정의된 영역 단위로 모션 벡터를 저장할 수 있다. NxM 크기의 기-정의된 영역에서 유도한 모션 벡터를 시간적 대표 모션 벡터라고 부른다. 시간적 대표 모션 벡터는 다른 픽쳐의 temporal MV로 사용될 수도 있다.
여기서, N과 M은 4, 8, 16, 32 또는 그 이상의 상수일 수 있고, N과 M은 동일한 값일 수도 있고 상이한 값일 수도 있다. NxM 크기는 비디오 시퀀스 전체에 적용되는 고정된 값일 수도 있고, 픽쳐, 슬라이스, 타일 등의 단위 별로 다르게 정의될 수도 있다. 이를 위해 부호화기는 최적의 NxM 크기를 결정하여 이를 부호화할 수 있다. 기-정의된 영역 단위 내에 복수의 모션 벡터가 존재하는 경우, 모션 벡터 전부를 저장할 수도 있고, 또는 그 중 일부만을 선택적으로 저장할 수도 있다. 모션 벡터 전부 중 어느 하나가 대표 모션 벡터로 저장될 수 있으며, 대표 모션 벡터는 기-정의된 영역 단위 내에서 좌-상단 코너에 위치한 블록의 모션 벡터일 수 있다. 다만 이에 한정되지 아니하며, 대표 모션 벡터는 우-상단 코너 블록, 좌-하단 코너 블록, 우-하단 코너 블록 또는 중앙 위치(center position)를 포함하는 블록의 모션 벡터일 수도 있다.여기서 기-정의된 영역 단위를 모션 벡터 저장 기본 블록라고 부른다.
도 29 와 같이 모션 벡터 저장 기본 블록에서 가장 좌상단 샘플이 속한 예측 유닛 또는 코딩 유닛의 모션 벡터를 대표 모션 벡터로 저장할 수 있다. 모션 벡터 저장 기본 단위의 크기는 시퀀스 또는 픽쳐 또는 슬라이스에 기초하여 선택적으로 사용할 수 있다. 예를 들어, 픽쳐 0(Picture order count(POC) 값이 0인 픽쳐)에서는 16x16 크기의 모션 벡터 저장 기본 블록을 사용하고, 픽쳐 1(Picture order count(POC) 값이 1인 픽쳐)에서는 32x32 크기의 모션 벡터 저장 기본 블록을 사용할 수도 있다.
모션 벡터 저장 기본 단위에서 대표 모션 벡터를 유도할 때 모션 벡터의 정밀도에 기초하여 대표 모션 벡터를 유도할 수도 있다. 예를 들어, 도 30과 같이 모션 벡터 저장 기본 블록 안에서 서로 다른 모션 벡터 정밀도를 사용하는 경우에는, 가장 정밀도가 높은 (1/4 pel이 1/2 pel보다 정밀도가 높음) 모션 벡터를 대표 모션 벡터로 유도할 수도 있다.
이와 반대로, 가장 정밀도가 낮은 (1/2pel이 1/4 pel보다 정밀도가 낮음) 모션 벡터를 대표 모션 벡터로 유도할 수도 있다. 또는, 현재 CU와 동일한 모션 벡터 정밀도를 가진 블록의 모션 벡터를 대표 모션 벡터로 유도할 수도 있다.
또는, 현재 CU의 모션 벡터 정밀도와 관계없이, 부호화기/복호화기에 기-약속된 소정의 모션 벡터 정밀도만을 선택적으로 이용할 수도 있다. 예를 들어, 부호화기/복호화기에서 1/4 pel 정밀도를 가진 모션 벡터를 대표 모션 벡터로 저장하는 것으로 약속된 경우, 모션 벡터 저장 기본 블록 안에 속한 복수의 모션 벡터 정밀도 중에서 1/4 pel 정밀도에 해당하는 모션 벡터를 대표 모션 벡터로 저장할 수 있다. 만약 1/4 pel 정밀도를 가진 모션 벡터가 복수개인 경우, 소정의 우선순위 또는 스캐닝 순서에 기초하여 저장할 수 있다.
즉, 전술한 바와 같이, 대표 모션 벡터는 모션 벡터 저장 기본 블록 내 특정 블록의 위치 또는 모션 벡터 정밀도 중 적어도 하나를 고려하여 저장될 수 있다.
구체적으로 예를 들어, 도 30의 예시와 같이 좌상단 16x16 모션 벡터 저장 기본 블록 내에 있는 2개의 코딩 유닛 CU0, CU1은 서로 다른 모션 벡터 정밀도를 갖고 있을 때, 각 코딩 유닛의 모션 벡터 정밀도에 따라 대표 모션 벡터를 사용할 수 있다. 예 로서 CU0 는 4배 정수 펠화소 단위이고, CU1은 쿼터(1/4) 펠화소 단위인 경우, 모션 벡터 정밀도가 높은 CU1의 좌상단에 있는 샘플로부터 유도된 모션 벡터를 대표 모션 벡터로 유도할 수 있다. 즉, 모션 벡터 저장 기본 블록 좌상단에 있는샘플로부터 유도된 모션 벡터를 항상 대표 모션 벡터로 유도하지 않고, 모션 벡터 저장 기본 블록내의 코딩 유닛별 모션 벡터 정밀도를 비교하여 결정될 수 있음을 의미한다.
또한, 또 다른 예를 들어, CU2, CU3, CU4, CU5를 포함하고 있는 16x16 모션 벡터 저장 기본 블록에서는 가장 정밀도가 높은 모션 벡터를 가지고 있는 코딩 유닛인 CU5의 좌상단 샘플에서 유도된 모션 벡터를 대표 모션 벡터로 설정할 수도 있다.예 로서 CU2 및 CU3은 정수(Int) 펠화소 단위이고, CU4는 하프(1/2) 펠화소 단위이고, CU5는 쿼터(1/4) 펠화소 단위인 경우, 모션 벡터 정밀도가 높은 CU5의 좌상단에 있는 샘플로부터 유도된 모션 벡터를 대표 모션 벡터로 유도할 수도 있다.
유사하게, 예를 들어, CU6, CU7를 포함하고 있는 16x16 모션 벡터 저장 기본 블록에서는 가장 정밀도가 높은 모션 벡터를 가지고 있는 코딩 유닛인 CU6의 좌상단 샘플에서 유도된 모션 벡터를 대표 모션 벡터로 설정할 수 있다.
반대로, 만약, 모션 벡터 저장 기본 블록내 가장 정밀도가 낮은 모션 벡터를 대표 모션 벡터로 유도하는 것으로 정의할 수 있으며, 이 경우 상기 예 에서는, CU0, CU2 (또는 CU3), CU7이 각각 대표 모션 벡터로 설정 될 수도 있다.
도 31은 본 발명이 적용되는 또 다른 실시예로서, 인트라 예측 샘플 보간에 적용되는 네트워크 추상화 계층 (NAL)에 포함되는 신택스 요소(syntax element)를 예를 들어 도시한 것이다. 본 발명이 적용되는 NAL 유닛은, 예를 들어, 비디오 파라미터 셋 (VPS), 시퀀스 파라미터 셋(SPS), 픽쳐 파라미터 셋(PPS) 및 적어도 하나 이상의 슬라이스 셋(Slice)을 포함할 수 있다.
예를 들어, 도 31에서는 슬라이스 셋(Slice)에 포함된 신택스 요소를 도시하였으나, 시퀀스 파라미터 셋(SPS) 또는 픽쳐 파라미터 셋(PPS)에 해당 신택스 요소를 포함하는 것도 가능하다. 또한, 신택스 요소별로 시퀀스 단위 또는 픽쳐 단위에 공통적으로 적용될 신택스 요소는 시퀀스 파라미터 셋(SPS) 또는 픽쳐 파라미터 셋(PPS)에 포함되도록 할 수 있다. 반면, 해당 슬라이스에만 적용되는 신택스 요소는 슬라이스 셋(Slice)에 포함되는 것이 바람직하다. 따라서, 이는 부호화 성능 및 효율을 고려하여 선택이 가능하다.
신택스 요소 'CU_partitioning'는 파티셔닝된 코딩 유닛의 종류를 나타내는 정보이다. 예를 들어, 'CU_partitioning'는, 표 3 또는 표 4에 도시된 바와 같이, 기 정의된 코드워드(codeword) 값을 가질 수 있다.
또한, 신택스 요소 'CU_merge_flag'는 인접한 코딩 유닛간의 머지(병합)가 발행하였는 지를 나타내는 정보이다. 예를 들어, 'CU_merge_flag=1' 이면, 머지가 발생한 코딩 유닛으로 정의하고, 'CU_merge_flag=0' 이면, 머지가 발생하지 않은 노말 코딩 유닛으로 정의할 수 있다.
또한, 신택스 요소 'CU_merge_idx'는 머지 코딩 유닛에서 머지가 발생한 형태를 나타내는 정보이다. 즉, 예를 들어, 'CU_merge_idx=0'이면, 코딩 순서상 앞에 오는 2개의 코딩 유닛이 머지 되었음을 정의하고, 'CU_merge_idx=1'이면, 코딩 순서상 뒤에 오는 2개의 코딩 유닛이 머지 되었음을 정의할 수 있다. 또한, 부호화-복호화 간에 정의에 따라, 'CU_merge_idx=2'이면, 코딩 순서상 뒤에 오는 2개의 코딩 유닛이 머지 되었음을 정의할 수 있다.
또한, 신택스 요소 'mv_resolution_idx'움직임 벡터의 정밀도를 표시하는 인덱스 정보이다. 예를 들어, 'mv_resolution_idx' 인덱스 값은, 표 5에 도시된 바와 같이 정의할 수 있다.
상술한 실시예는 일련의 단계 또는 순서도를 기초로 설명되고 있으나, 이는 발명의 시계열적 순서를 한정한 것은 아니며, 필요에 따라 동시에 수행되거나 다른 순서로 수행될 수 있다. 또한, 상술한 실시예에서 블록도를 구성하는 구성요소(예를 들어, 유닛, 모듈 등) 각각은 하드웨어 장치 또는 소프트웨어로 구현될 수도 있고, 복수의 구성요소가 결합하여 하나의 하드웨어 장치 또는 소프트웨어로 구현될 수도 있다. 상술한 실시예는 다양한 컴퓨터 구성요소를 통하여 수행될 수 있는 프로그램 명령어의 형태로 구현되어 컴퓨터 판독 가능한 기록 매체에 기록될 수 있다. 상기 컴퓨터 판독 가능한 기록 매체는 프로그램 명령어, 데이터 파일, 데이터 구조 등을 단독으로 또는 조합하여 포함할 수 있다. 컴퓨터 판독 가능한 기록 매체의 예에는, 하드 디스크, 플로피 디스크 및 자기 테이프와 같은 자기 매체, CD-ROM, DVD와 같은 광기록 매체, 플롭티컬 디스크(floptical disk)와 같은 자기-광 매체(magneto-optical media), 및 ROM, RAM, 플래시 메모리 등과 같은 프로그램 명령어를 저장하고 수행하도록 특별히 구성된 하드웨어 장치가 포함된다. 상기 하드웨어 장치는 본 발명에 따른 처리를 수행하기 위해 하나 이상의 소프트웨어 모듈로서 작동하도록 구성될 수 있다.
100 : 부호화기 110 : 픽쳐분할부
120, 230 : 인터 예측부 125, 235 : 인트라 예측부
130 : 변환부 135 : 양자화부
200 : 복호화기 210 : 엔트로피 복호화부
215 : 재정렬부 220 : 역양자화부
225 : 역변환부

Claims (21)

  1. 부호화된 신택스 요소로부터,이웃한 복수개의 코딩 유닛을 머지하여 생성된 머지 코딩 유닛을 확인하는 단계, 및
    상기 확인된 머지 코딩 유닛별로 복호화하는 단계를 포함하되, 상기 머지 코딩 유닛에서는 서로 같은 모션 벡터를 공유하는 것을 특징으로 하는, 영상 복호화 방법.
  2. 제1 항에 있어서,
    상기 부호화된 신택스 요소를 활용하여, 상기 머지 코딩 유닛별로 적용되는 모션 벡터를 결정하는, 영상 복호화 방법.
  3. 제2 항에 있어서,
    상기 복수개의 코딩 유닛중 스캔 순서상 먼저 오는 코딩 유닛을 머지 후보 코딩 유닛으로 결정하고, 결정된 머지 후보 코딩 유닛의 모션 벡터를 상기 머지 코딩 유닛의 모션 벡터로 적용하는, 영상 복호화 방법.
  4. 제1항에 있어서, 상기 부호화된 신텍스 요소는,
    코딩 유닛들 간에 머지가 존재하는 지를 지시하는 제1 신택스 요소(CU_merge_flag), 및
    상기 제1 신택스 요소에 의해 머지가 발생된 경우에는, 머지 코딩 유닛의 형태를정의하는 제2 신택스 요소(CU_merge_idx)를 포함하는, 영상 복호화 방법.
  5. 제4 항에 있어서,
    상기 제2 신택스 요소(CU_merge_idx)는, 트리플 트리 파티셔닝이 적용된 3개의 코딩 유닛중, 스캔 순서상 앞에 오는 코딩 유닛 2개를 머지한 것인지 또는 스캔 순서상 뒤에 오는 코딩 유닛 2개를 머지한 것 인지를구분하여 지시하는, 영상 복호화 방법.
  6. 제4 항에 있어서,
    상기 제2 신택스 요소(CU_merge_idx)는, 쿼드 트리 파티셔닝이 적용된 4개의 코딩 유닛중, 스캔 순서상 첫번째와 두번째 오는 코딩 유닛 2개, 세번?와 네번째 오는 코딩 유닛 2개, 첫번째와 세번째 오는 코딩 유닛 2개, 또는 두번?와 네번째 오는 코딩 유닛 2개를 머지한 것임을 구분하여 지시하는, 영상 복호화 방법.
  7. 제4 항에 있어서,
    상기 제1 신택스 요소(CU_merge_flag) 및 상기 제2 신택스 요소 (CU_merge_idx)를 이용하여, 코딩 유닛의 파티셔닝종류를 구분하는, 영상 복호화 방법.
  8. 제7 항에 있어서,
    상기 제1 신택스 요소(CU_merge_flag) 및 상기 제2 신택스 요소 (CU_merge_idx)를 이용하여 구분되는 코딩 유닛의 파티셔닝종류는, 동일한 코드워드(codeword)를 적용하는, 영상 복호화 방법.
  9. 복수의 하위 코딩 블록을 포함하는 상위 코딩 블록 단위로 대표 모션 벡터를 결정하는 단계,
    상기 결정된 대표 모션 벡터를, 상기 상위 코딩 블록을 참조하는 현재 코딩 블록의 시간적 모션 벡터 후보로 활용하여, 상기 현재 코딩 블록의 모션 벡터를 유도하는 단계, 및
    상기 현재 코딩 블록의 모션 벡터를 이용하여, 현재 코딩 블록의 움직임 보상을 수행하는 단계를 포함하는, 영상 복호화 방법.
  10. 제9 항에 있어서,
    상기 상위 코딩 블록을 대표하는 대표 모션 벡터는, 상기 하위 코딩 블록들의 모션 벡터 정밀도를 활용하여 결정하는, 영상 복호화 방법.
  11. 제10 항에 있어서,
    상기 상위 코딩 블록을 대표하는 대표 모션 벡터는, 상기 하위 코딩 블록의 모션 벡터 중 모션 벡터 정밀도가 가장 높은 모션 벡터로 결정하는, 영상 복호화 방법.
  12. 제10 항에 있어서,
    상기 상위 코딩 블록을 대표하는 대표 모션 벡터는, 상기 하위 코딩 블록의 모션 벡터 중 모션 벡터 정밀도가 가장 낮은 모션 벡터로 결정하는, 영상 복호화 방법.
  13. 제9 항에 있어서,
    상기 상위 코딩 블록을 대표하는 대표 모션 벡터는, 상기 하위 코딩 블록들의 위치에 기초하여 결정하는, 영상 복호화 방법.
  14. 제13 항에 있어서,
    상기 상위 코딩 블록을 대표하는 대표 모션 벡터는, 상기 하위 코딩 블록들 중 좌상단 샘플이 속한 코딩 블록의 모션 벡터로 결정하는, 영상 복호화 방법.
  15. 이웃한 복수개의 코딩 유닛을 머지하여 머지 코딩 유닛을 생성하는 단계,
    상기 생성된 머지 코딩 유닛 별로 부호화하는 단계, 및
    상기 머지 코딩 유닛에 관련된 신택스 요소를 시그날링하는 단계를 포함하되, 상기 머지 코딩 유닛에서는 서로 같은 모션 벡터를 공유하는 것을 특징으로 영상 부호화 방법.
  16. 제15 항에 있어서, 상기 시그날링되는 신택스 요소는,
    코딩 유닛들 간에 머지가 존재하는 지를 지시하는 제1 신택스 요소(CU_merge_flag), 및
    상기 제1 신택스 요소에 의해 머지가 발생된 경우에는, 머지 코딩 유닛의 형태를 정의하는 제2 신택스 요소(CU_merge_idx)를 포함하는, 영상 부호화 방법.
  17. 복수의 하위 코딩 블록을 포함하는 상위 코딩 블록 단위로 대표 모션 벡터를 결정하는 단계,
    상기 결정된 대표 모션 벡터를 상기 상위 코딩 블록을 참조하는 현재 코딩 블록의 시간적 모션 벡터 후보로 활용하여, 상기 현재 코딩 블록의 모션 벡터를 유도하는 단계, 및
    상기 현재 코딩 블록의 모션 벡터를 이용하여, 현재 코딩 블록의 움직임 보상을 수행하는 단계를 포함하는, 영상 부호화 방법.
  18. 부호화된 신택스 요소로부터, 이웃한 복수개의 코딩 유닛을 머지하여 생성된 머지 코딩 유닛을 확인하고, 상기 확인된 머지 코딩 유닛 별로 복호화하되, 상기 머지 코딩 유닛에서는 서로 같은 모션 벡터를 공유하는 복호화기를 포함하는, 영상 복호화 장치.
  19. 복수의 하위 코딩 블록을 포함하는 상위 코딩 블록 단위로 대표 모션 벡터를 결정하고, 상기 결정된 대표 모션 벡터를, 상기 상위 코딩 블록을 참조하는 현재 코딩 블록의 시간적 모션 벡터 후보로 활용하여, 상기 현재 코딩 블록의 모션 벡터를 유도하고, 상기 현재 코딩 블록의 모션 벡터를 이용하여, 현재 코딩 블록의 움직임 보상을 수행하는 복호화기를 포함하는, 영상 복호화 장치.
  20. 영상 신호 비트스트림을 포함하는 기록매체에 있어서, 상기 기록매체에 포함된 영상 신호 비트스트림은, 이웃한 복수개의 코딩 유닛을 머지하여 머지 코딩 유닛을 생성하는 단계, 상기 생성된 머지 코딩 유닛 별로부호화하는 단계, 및 상기 머지 코딩 유닛에 관련된 신택스 요소를 시그날링하는 단계를 포함하되, 상기 머지 코딩 유닛에서는 서로 같은 모션 벡터를 공유하는 영상 부호화 방법에 의해 부호화된 것을 특징으로 하는 기록매체.
  21. 영상 신호 비트스트림을 포함하는 기록매체에 있어서, 상기 기록매체에 포함된 영상 신호 비트스트림은, 복수의 하위 코딩 블록을 포함하는 상위 코딩 블록 단위로 대표 모션 벡터를 결정하는 단계, 상기 결정된 대표 모션 벡터를 해당 상위 코딩 블록을 참조하는 현재 코딩 블록의 시간적 모션 벡터 후보로 활용하여, 상기 현재 코딩 블록의 모션 벡터를 유도하는 단계, 및 상기 현재 코딩 블록의 모션 벡터를 이용하여, 현재 코딩 블록의 움직임 보상을 수행하는 단계를 포함하는, 영상 부호화 방법에 의해 부호화된 것을 특징으로 하는 기록매체.
KR1020180021639A 2017-02-24 2018-02-23 비디오 신호 처리 방법 및 장치 Active KR102559063B1 (ko)

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
KR20170024644 2017-02-24
KR20170024643 2017-02-24
KR1020170024643 2017-02-24
KR1020170024644 2017-02-24

Publications (2)

Publication Number Publication Date
KR20180098161A true KR20180098161A (ko) 2018-09-03
KR102559063B1 KR102559063B1 (ko) 2023-07-24

Family

ID=63253861

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020180021639A Active KR102559063B1 (ko) 2017-02-24 2018-02-23 비디오 신호 처리 방법 및 장치

Country Status (4)

Country Link
US (5) US11051023B2 (ko)
KR (1) KR102559063B1 (ko)
CN (9) CN116866558A (ko)
WO (1) WO2018155986A2 (ko)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2020067679A1 (ko) * 2018-09-29 2020-04-02 엘지전자 주식회사 머지 후보 리스트를 구성하는 방법 및 장치
WO2020149725A1 (ko) * 2019-01-18 2020-07-23 주식회사 윌러스표준기술연구소 모션 보상을 이용한 비디오 신호 처리 방법 및 장치

Families Citing this family (33)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN114501006B (zh) * 2016-09-20 2025-03-04 株式会社Kt 视频解码方法、视频编码方法和发送压缩视频数据的装置
KR102559063B1 (ko) * 2017-02-24 2023-07-24 주식회사 케이티 비디오 신호 처리 방법 및 장치
EP3979639A1 (en) * 2017-03-22 2022-04-06 Industry-University Cooperation Foundation Hanyang University Tile partitions
CN118368413A (zh) 2018-02-28 2024-07-19 三星电子株式会社 视频解码方法和设备以及视频编码方法和设备
US10638137B2 (en) * 2018-03-07 2020-04-28 Tencent America LLC Method and apparatus for video coding
CN112005550B (zh) 2018-04-19 2024-05-03 Oppo广东移动通信有限公司 用于处理图像的方法及其设备
WO2019225993A1 (ko) * 2018-05-23 2019-11-28 주식회사 케이티 비디오 신호 처리 방법 및 장치
US11509924B2 (en) * 2018-06-01 2022-11-22 Panasonic Intellectual Property Corporation Of America Encoder, decoder, encoding method, and decoding method
WO2019234608A1 (en) * 2018-06-05 2019-12-12 Beijing Bytedance Network Technology Co., Ltd. Partition tree with more than four sub-blocks
ES2945186T3 (es) 2018-06-15 2023-06-29 Lg Electronics Inc Método y aparato para la codificación de entropía basada en CABAC
US11758175B2 (en) * 2018-06-30 2023-09-12 B1 Institute Of Image Technology, Inc Image encoding/decoding method and apparatus
US10999589B2 (en) * 2018-10-04 2021-05-04 Tencent America LLC Method and apparatus for video coding
US11323748B2 (en) * 2018-12-19 2022-05-03 Qualcomm Incorporated Tree-based transform unit (TU) partition for video coding
WO2020156572A1 (en) 2019-02-03 2020-08-06 Beijing Bytedance Network Technology Co., Ltd. Unsymmetrical quad-tree partitioning
CN113396589B (zh) 2019-02-11 2026-03-31 北京字节跳动网络技术有限公司 基于五叉树的视频块分割
CN111698506B (zh) * 2019-03-11 2022-04-26 杭州海康威视数字技术股份有限公司 运动信息候选者列表构建方法、三角预测解码方法及装置
CN113557746B (zh) * 2019-03-12 2024-07-05 北京字节跳动网络技术有限公司 视频编解码中的复合三叉树
JP7346599B2 (ja) 2019-06-04 2023-09-19 北京字節跳動網絡技術有限公司 ビデオ・データ処理方法、装置、記憶媒体及び記憶方法
KR20250021642A (ko) 2019-06-04 2025-02-13 두인 비전 컴퍼니 리미티드 모션 후보 리스트 구성 프로세스의 조건부 구현
EP3984215A4 (en) 2019-07-14 2022-08-24 Beijing Bytedance Network Technology Co., Ltd. TRANSFORMATION BLOCK SIZE LIMITATION IN VIDEO ENCODING
CN117596389A (zh) 2019-09-28 2024-02-23 北京字节跳动网络技术有限公司 视频编解码中的几何分割模式
CN115004702A (zh) * 2019-12-24 2022-09-02 北京达佳互联信息技术有限公司 关于合并候选的运动估计区域
CN115176463B (zh) * 2019-12-30 2026-07-24 抖音视界有限公司 具有几何分割的块的运动矢量差
US11983907B2 (en) * 2020-01-09 2024-05-14 Tencent America LLC Techniques and apparatus for explicit quad-tree and binary-tree partitioning for geometry coding
CN115315944B (zh) 2020-03-07 2025-06-13 抖音视界有限公司 视频编解码中的隐式多变换集信令通知
CN111182298B (zh) * 2020-03-18 2022-04-12 广州市百果园信息技术有限公司 一种编码模式的确定方法、装置、设备和存储介质
CN115428452B (zh) 2020-04-09 2025-12-02 抖音视界有限公司 具有几何分割的块的运动矢量差
CN116134814B (zh) 2020-08-21 2026-05-26 抖音视界有限公司 视频编解码中的系数重新排序
CN111988630A (zh) * 2020-09-11 2020-11-24 北京锐马视讯科技有限公司 视频传输方法和装置、设备及存储介质
CN116601953B (zh) 2020-11-24 2026-06-09 抖音视界有限公司 编解码视频中的位置相关系数重新排序
CN119404498A (zh) * 2022-06-21 2025-02-07 北京达佳互联信息技术有限公司 改进的视频编解码的跨分量预测
CN120457680A (zh) * 2023-01-04 2025-08-08 北京达佳互联信息技术有限公司 用于视频编解码的跨分量预测的方法和装置
WO2024153201A1 (en) * 2023-01-18 2024-07-25 Mediatek Inc. Method and apparatus of cross-component discrete model in video coding system

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2016068674A1 (ko) * 2014-10-31 2016-05-06 삼성전자 주식회사 움직임 벡터 부복호화 방법 및 장치
US20180176596A1 (en) * 2015-06-05 2018-06-21 Intellectual Discovery Co., Ltd. Image encoding and decoding method and image decoding device
US20190320195A1 (en) * 2016-10-19 2019-10-17 Sk Telecom Co., Ltd. Apparatus and method for encoding or decoding video

Family Cites Families (68)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN100508615C (zh) * 2002-01-24 2009-07-01 株式会社日立制作所 运动图像的编码方法、解码方法、编码装置及解码装置
JP4804423B2 (ja) 2006-08-08 2011-11-02 キヤノン株式会社 動きベクトル検出装置及び動きベクトル検出方法
CN100576919C (zh) * 2006-08-08 2009-12-30 佳能株式会社 运动矢量检测设备及运动矢量检测方法
KR101369746B1 (ko) * 2007-01-22 2014-03-07 삼성전자주식회사 적응적 보간 필터를 이용한 영상 부호화, 복호화 방법 및장치
KR101678968B1 (ko) * 2009-08-21 2016-11-25 에스케이텔레콤 주식회사 참조 픽처 보간 방법 및 장치와 그를 이용한 영상 부호화/복호화 방법 및 장치
KR101377530B1 (ko) * 2009-08-21 2014-03-27 에스케이텔레콤 주식회사 적응적 움직임 벡터 해상도를 이용한 영상 부호화/복호화 방법 및 장치
KR101459714B1 (ko) 2009-10-28 2014-11-13 에스케이텔레콤 주식회사 공간 분할을 이용한 움직임 벡터 부호화/복호화 방법 및 장치와 그를 이용한 영상 부호화/복호화 방법 및 장치
KR101457894B1 (ko) * 2009-10-28 2014-11-05 삼성전자주식회사 영상 부호화 방법 및 장치, 복호화 방법 및 장치
KR101813189B1 (ko) * 2010-04-16 2018-01-31 에스케이 텔레콤주식회사 영상 부호화/복호화 장치 및 방법
US9124898B2 (en) 2010-07-12 2015-09-01 Mediatek Inc. Method and apparatus of temporal motion vector prediction
KR20120045369A (ko) * 2010-10-29 2012-05-09 에스케이 텔레콤주식회사 쿼드 트리 기반으로 블록 필터 정보를 부호화/복호화하는 영상 부호화/복호화 장치 및 방법
US8824558B2 (en) 2010-11-23 2014-09-02 Mediatek Inc. Method and apparatus of spatial motion vector prediction
US9137544B2 (en) 2010-11-29 2015-09-15 Mediatek Inc. Method and apparatus for derivation of mv/mvp candidate for inter/skip/merge modes
US8711940B2 (en) 2010-11-29 2014-04-29 Mediatek Inc. Method and apparatus of motion vector prediction with extended motion vector predictor
KR101712156B1 (ko) * 2010-12-06 2017-03-06 에스케이 텔레콤주식회사 임의의 형태의 블록을 이용한 인터예측에 의한 영상의 부호화/복호화 방법 및 장치
CN102595116B (zh) * 2011-01-14 2014-03-12 华为技术有限公司 多图像块划分的编解码方法和装置
US8755437B2 (en) 2011-03-17 2014-06-17 Mediatek Inc. Method and apparatus for derivation of spatial motion vector candidate and motion vector prediction candidate
EP2666297A4 (en) 2011-01-19 2016-01-27 Mediatek Inc METHOD AND DEVICE FOR PARSING THE ERROR RESISTANCE OF ANTICIPATING TEMPORARY MOTION VECTORS
KR20120095610A (ko) * 2011-02-21 2012-08-29 삼성전자주식회사 다시점 비디오의 부호화 방법 및 장치, 그 복호화 방법 및 장치
CN103392340B (zh) 2011-03-14 2017-02-08 寰发股份有限公司 推导运动向量预测子的方法与装置
BR112013022522B8 (pt) 2011-03-14 2022-05-31 Hfi Innovation Inc Método e aparelho para derivação de candidato de vetor de movimento e predição de candidato de vetor de movimento
JP5786478B2 (ja) 2011-06-15 2015-09-30 富士通株式会社 動画像復号装置、動画像復号方法、及び動画像復号プログラム
CN107295347B (zh) 2011-08-29 2020-06-26 苗太平洋控股有限公司 用于解码合并模式下的运动信息的装置
WO2013058583A1 (ko) * 2011-10-18 2013-04-25 주식회사 케이티 영상 부호화 방법, 영상 복호화 방법, 영상 부호화기 및 영상 복호화기
WO2013065431A1 (ja) * 2011-11-04 2013-05-10 シャープ株式会社 画像復号装置、画像復号方法および画像符号化装置
KR20130050407A (ko) * 2011-11-07 2013-05-16 오수미 인터 모드에서의 움직임 정보 생성 방법
US20130114717A1 (en) * 2011-11-07 2013-05-09 Qualcomm Incorporated Generating additional merge candidates
US9288508B2 (en) * 2011-11-08 2016-03-15 Qualcomm Incorporated Context reduction for context adaptive binary arithmetic coding
GB2509881B (en) * 2011-11-08 2018-09-12 Kt Corp A method of decoding a video signal using an AMVP mode
US20130163664A1 (en) * 2011-12-22 2013-06-27 Qualcomm Incorporated Unified partition mode table for intra-mode coding
EP2847996B1 (en) * 2012-05-09 2020-10-07 Sun Patent Trust Method of performing motion vector prediction, encoding and decoding methods, and apparatuses thereof
GB2503875B (en) * 2012-06-29 2015-06-10 Canon Kk Method and device for encoding or decoding an image
US20140029670A1 (en) * 2012-07-27 2014-01-30 Motorola Mobility Llc Devices and methods for processing of partition mode in high efficiency video coding
US9800857B2 (en) * 2013-03-08 2017-10-24 Qualcomm Incorporated Inter-view residual prediction in multi-view or 3-dimensional video coding
KR20130067280A (ko) * 2013-04-18 2013-06-21 엠앤케이홀딩스 주식회사 인터 예측 부호화된 동영상 복호화 방법
CN103747264B (zh) * 2014-01-03 2017-10-17 华为技术有限公司 预测运动矢量的方法、编码设备和解码设备
US9749642B2 (en) 2014-01-08 2017-08-29 Microsoft Technology Licensing, Llc Selection of motion vector precision
US9942560B2 (en) 2014-01-08 2018-04-10 Microsoft Technology Licensing, Llc Encoding screen capture data
WO2015118835A1 (ja) * 2014-02-10 2015-08-13 日本電気株式会社 映像符号化装置、映像符号化方法及び映像符号化プログラム
CN109889850A (zh) * 2014-02-21 2019-06-14 联发科技（新加坡）私人有限公司 视频编解码方法
US10187657B2 (en) 2014-03-14 2019-01-22 Samsung Electronics Co., Ltd. Method and device for configuring merge candidate list for decoding and encoding of interlayer video
KR20150110357A (ko) * 2014-03-21 2015-10-02 주식회사 케이티 다시점 비디오 신호 처리 방법 및 장치
US10785486B2 (en) * 2014-06-19 2020-09-22 Microsoft Technology Licensing, Llc Unified intra block copy and inter prediction modes
KR20160037110A (ko) * 2014-09-26 2016-04-05 주식회사 케이티 비디오 신호 처리 방법 및 장치
US10469864B2 (en) * 2014-11-27 2019-11-05 Kt Corporation Method and apparatus for video signal coding using current picture reference flag
JP2016134852A (ja) * 2015-01-21 2016-07-25 キヤノン株式会社 符号化装置、符号化方法及びプログラム
CN107431815B (zh) * 2015-03-13 2021-03-26 Lg 电子株式会社 处理视频信号的方法及其设备
KR101676791B1 (ko) * 2015-04-14 2016-11-16 삼성전자주식회사 영상 복호화 방법
KR102583501B1 (ko) * 2015-04-27 2023-09-27 엘지전자 주식회사 비디오 신호의 처리 방법 및 이를 위한 장치
US20160337662A1 (en) * 2015-05-11 2016-11-17 Qualcomm Incorporated Storage and signaling resolutions of motion vectors
KR101782154B1 (ko) * 2015-06-05 2017-09-26 인텔렉추얼디스커버리 주식회사 움직임 벡터 차분치를 이용하는 영상 부호화 및 복호화 방법과 영상 복호화 장치
CN107637081A (zh) * 2015-06-16 2018-01-26 夏普株式会社 图像解码装置以及图像编码装置
US10212444B2 (en) * 2016-01-15 2019-02-19 Qualcomm Incorporated Multi-type-tree framework for video coding
CN116828178A (zh) 2016-06-24 2023-09-29 世宗大学校产学协力团 视频信号解码和编码方法、比特流的传输方法
CN109479131B (zh) 2016-06-24 2023-09-01 世宗大学校产学协力团 视频信号处理方法及装置
KR20180033030A (ko) * 2016-09-23 2018-04-02 세종대학교산학협력단 적응적 블록 분할에 기반한 비디오 신호 처리 방법 및 장치
PL3975571T3 (pl) * 2016-07-05 2025-09-15 Kt Corporation Sposób oraz urządzenie do przetwarzania sygnału wideo
KR102471209B1 (ko) * 2016-09-20 2022-11-25 주식회사 케이티 비디오 신호 처리 방법 및 장치
WO2018066985A1 (ko) * 2016-10-06 2018-04-12 김기백 영상 데이터 부호화/복호화 방법 및 장치
KR102664475B1 (ko) * 2016-11-08 2024-05-09 주식회사 케이티 비디오 신호 처리 방법 및 장치
CN110100440B (zh) * 2016-12-22 2023-04-25 株式会社Kt 一种用于对视频进行解码、编码的方法
CN110100444A (zh) * 2016-12-22 2019-08-06 株式会社Kt 视频信号处理方法和装置
EP4072134A1 (en) * 2016-12-27 2022-10-12 Samsung Electronics Co., Ltd. Video affine mode encoding method and device therefor, and decoding method and device therefor
KR20180080117A (ko) * 2017-01-02 2018-07-11 주식회사 케이티 비디오 신호 처리 방법 및 장치
US10848788B2 (en) * 2017-01-06 2020-11-24 Qualcomm Incorporated Multi-type-tree framework for video coding
US10291928B2 (en) 2017-01-10 2019-05-14 Blackberry Limited Methods and devices for inter-prediction using motion vectors for video coding
KR102559063B1 (ko) * 2017-02-24 2023-07-24 주식회사 케이티 비디오 신호 처리 방법 및 장치
MY209882A (en) * 2019-03-11 2025-08-08 Apple Inc Method for encoding/decoding video signal,and apparatus therefor

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2016068674A1 (ko) * 2014-10-31 2016-05-06 삼성전자 주식회사 움직임 벡터 부복호화 방법 및 장치
US20180176596A1 (en) * 2015-06-05 2018-06-21 Intellectual Discovery Co., Ltd. Image encoding and decoding method and image decoding device
US20190320195A1 (en) * 2016-10-19 2019-10-17 Sk Telecom Co., Ltd. Apparatus and method for encoding or decoding video

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2020067679A1 (ko) * 2018-09-29 2020-04-02 엘지전자 주식회사 머지 후보 리스트를 구성하는 방법 및 장치
WO2020149725A1 (ko) * 2019-01-18 2020-07-23 주식회사 윌러스표준기술연구소 모션 보상을 이용한 비디오 신호 처리 방법 및 장치
US11849106B2 (en) 2019-01-18 2023-12-19 Wilus Institute Of Standards And Technology Inc. Video signal processing method and device using motion compensation
US12200200B2 (en) 2019-01-18 2025-01-14 Wilus Institute Of Standards And Technology Inc. Video signal processing method and device using motion compensation

Also Published As

Publication number Publication date
US20200186805A1 (en) 2020-06-11
US12010322B2 (en) 2024-06-11
US11051023B2 (en) 2021-06-29
CN117156139A (zh) 2023-12-01
US20240291996A1 (en) 2024-08-29
CN116668676A (zh) 2023-08-29
WO2018155986A3 (ko) 2018-10-25
CN116634142A (zh) 2023-08-22
KR102559063B1 (ko) 2023-07-24
CN110574372B (zh) 2023-07-28
CN116708791A (zh) 2023-09-05
US12284357B2 (en) 2025-04-22
CN116866558A (zh) 2023-10-10
US20210281848A1 (en) 2021-09-09
WO2018155986A2 (ko) 2018-08-30
US20230224473A1 (en) 2023-07-13
US20250220193A1 (en) 2025-07-03
CN117319660A (zh) 2023-12-29
US11638009B2 (en) 2023-04-25
CN110574372A (zh) 2019-12-13
CN117241013A (zh) 2023-12-15
CN116634141A (zh) 2023-08-22

Similar Documents

Publication Publication Date Title
KR102559063B1 (ko) 비디오 신호 처리 방법 및 장치
KR102664475B1 (ko) 비디오 신호 처리 방법 및 장치
KR102822983B1 (ko) 비디오 신호 처리 방법 및 장치
KR102601267B1 (ko) 비디오 신호 처리 방법 및 장치
KR102424420B1 (ko) 비디오 신호 처리 방법 및 장치
KR102813167B1 (ko) 비디오 신호 처리 방법 및 장치
KR20180073464A (ko) 비디오 신호 처리 방법 및 장치
KR20180126383A (ko) 비디오 신호 처리 방법 및 장치
KR20180037600A (ko) 비디오 신호 처리 방법 및 장치
KR20180126382A (ko) 비디오 신호 처리 방법 및 장치
KR20180059367A (ko) 비디오 신호 처리 방법 및 장치
KR20180025284A (ko) 비디오 신호 처리 방법 및 장치
KR20180005121A (ko) 비디오 신호 처리 방법 및 장치
KR20180015598A (ko) 비디오 신호 처리 방법 및 장치
KR102601268B1 (ko) 비디오 신호 처리 방법 및 장치
KR20180005120A (ko) 비디오 신호 처리 방법 및 장치
KR20180031614A (ko) 비디오 신호 처리 방법 및 장치
KR20180056396A (ko) 비디오 신호 처리 방법 및 장치
KR20180015599A (ko) 비디오 신호 처리 방법 및 장치
KR20180098160A (ko) 비디오 신호 처리 방법 및 장치
KR20180098158A (ko) 비디오 신호 처리 방법 및 장치
KR20180103733A (ko) 영상 부호화 또는 복호화 방법 및 장치

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

R17-X000 Change to representative recorded

St.27 status event code: A-3-3-R10-R17-oth-X000

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

A201 Request for examination
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

R18 Changes to party contact information recorded

Free format text: ST27 STATUS EVENT CODE: A-5-5-R10-R18-OTH-X000 (AS PROVIDED BY THE NATIONAL OFFICE)

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 4
