Abstract

PURPOSE: An article separating apparatus for a belt conveyor is provided to separately discharge a predetermined amount of articles to a storage like a bin or a hopper and to separately discharge a large quantity of the articles in a short time. CONSTITUTION: An article separating apparatus for a belt conveyor comprises a bed(10), a blade unit, and a hanger unit(50). The bed is positioned under a conveyor belt. The bed lifts upward and downward a part of the conveyor belt while lifting upward and downward. The blade unit is positioned above the conveyor belt and contacts with a part of the conveyor belt. The blade unit laterally drops the articles of the conveyor belt. The hanger unit is coupled to the blade unit to be fixed in the air.

Description

벨트 컨베이어의 이송물 분리장치{APPARATUS FOR SEPARATING TRANSPORTATION ARTICLE OF BELT CONVEYOR}Separating device for belt conveyors {APPARATUS FOR SEPARATING TRANSPORTATION ARTICLE OF BELT CONVEYOR}

본 발명은 벨트 컨베이어의 이송물 분리장치에 관한 것으로, 특히 벨트 컨베이어의 컨베이어 벨트로 이송되는 이송물을 정확한 량으로 분리 투하시켜 작업의 효율성 및 생산성 향상을 유도하는 벨트 컨베이어의 이송물 분리장치에 관한 것이다.
The present invention relates to a conveying material separating device of a belt conveyor, and more particularly, to a conveying material separating device of a belt conveyor which induces an improved efficiency and productivity by separating and dropping a conveyed material conveyed to a conveyor belt of a belt conveyor in an accurate amount. will be.

산업현장에서는 각종 이송물을 벨트 컨베이어의 컨베이어 벨트로 운반한다.In industrial sites, various conveyances are conveyed to a conveyor belt of a belt conveyor.

컨베이어 벨트로 이송되는 각종의 이송물들은 목적지의 컨베이어 하부 저장소에 원하는 만큼의 량을 효율적으로 투하되어 저장된다.The various kinds of conveyed materials conveyed to the conveyor belt are efficiently dropped and stored as much as desired in the lower conveyor of the destination.

이때, 각종 이송물을 저장하는 빈이나 호퍼는 컨베이어 벨트의 길이를 따라 일렬로 설치되어 있어, 컨베이어 벨트로 이송되어 온 이송물은 목적량을 요구하는 빈이나 호퍼에 정확히 투입되어야 한다.At this time, the bins or hoppers for storing the various conveyances are installed in a line along the length of the conveyor belt, so that the conveyed materials conveyed to the conveyor belt should be accurately put in the bins or hoppers requiring the desired amount.

독일 특허공보 DE1997001152 등에 공지된 바와 같이, 지금까지 저장에 필요한 이송물 분리의 기술은 컨베이어 벨트의 높낮이 낙차를 이용한 트립퍼에 의존한 기계장치를 이용하여 이송물을 벨트에서 분리시켜 하부의 빈이나 호퍼에 투입하였다.As is known from German patent publication DE1997001152 and the like, the technique of separating the conveyed material for storage until now is separated from the belt by using a mechanism that relies on a tripper using the free fall of the conveyor belt to remove the conveyed material from the belt and to the lower bin or hopper. Was put in.

이러한 트립퍼 기계장치에 의한 분리장치는 소형 컨베이어에서 소량의 이송물을 하부 빈이나 호퍼에 투입하는데 이용되었기 때문에, 대용량의 이송물을 분리 처리하기에는 이송물의 분리 및 투하의 정확성이 낮아 작업의 효율성 및 생산성이 낮은 실정이다.Since the separating device by the tripper mechanism is used to feed a small amount of the feed into the lower bin or the hopper in a small conveyor, the separation and dropping of the conveyed material is difficult to process a large amount of the conveyed material. Productivity is low.

또한, 트립퍼 기계장치에 의한 분리장치는 벨트의 낙차를 이용한 장치이기 때문에 연속성이 있어 하부의 저장소(빈이나 호퍼)가 빈틈없이 붙어 있어야만 사용이 가능하고 그렇지 못한 경우, 운반물을 원하는 저장소로 정확하게 투하하는 것이 불가능할 뿐만 아니라 저장소 아닌 외측으로 투하될 수가 있는 단점이 있다.In addition, since the separation device by the tripper mechanism is a device using a free fall of the belt, it is continuous and can be used only when the lower reservoir (bin or hopper) is tightly attached. Not only is it impossible to do this but it can also be dropped out of the reservoir.

따라서 상기와 같은 경우, 작업의 효율성 및 생산성에도 큰 영향을 미칠 수 있으며 이송물의 손실로 인한 원가상승과 환경오염 등의 여러 가지 문제점을 일으킬 수 있다.
Therefore, in the above case, it can have a big impact on the efficiency and productivity of the work and may cause various problems such as cost increase and environmental pollution due to the loss of the conveyed material.

독일 특허공보 DE1997001152호German Patent Publication DE1997001152

본 발명의 목적은 컨베이어 벨트로 이송되는 이송물을 정확한 량으로 분리 투하시켜 작업의 효율성 및 생산성 향상을 유도할 수 있는 벨트 컨베이어의 이송물 분리장치를 제공하는데 있다.
SUMMARY OF THE INVENTION An object of the present invention is to provide a belt conveyor conveyance separation device capable of separating and dropping a conveyed material transferred to a conveyor belt in an accurate amount to induce an improvement in work efficiency and productivity.

상기 목적을 달성하기 위한 본 발명은 이송물을 이송하는 컨베이어 벨트의 아래에 위치하며, 상하로 승강하며 상기 컨베이어 벨트의 일부를 들어올렸다 내려놓는 배드; 상기 컨베이어 벨트의 위에 위치하여 상기 배드가 들어올리는 상기 컨베이어 벨트의 일부와 접하며, 상기 컨베이어 벨트의 이송물을 나눠 좌우 양측으로 분리 투하하는 블레이드수단; 및 상기 블레이드수단과 결합되어 공중에 고정하는 행거수단;을 포함한다.The present invention for achieving the above object is located under the conveyor belt for transporting the conveyance, the bed for lifting and lowering a portion of the conveyor belt up and down; A blade means positioned on the conveyor belt and in contact with a portion of the conveyor belt lifted by the bed, and separating and dropping the conveyance of the conveyor belt to left and right sides; And hanger means coupled to the blade means to fix it in the air.

상기 배드는 2개의 지지바들과, 그 지지바들을 가로질러 설치되는 다수개의 회전롤러들로 구성될 수 있다.The bed may be composed of two support bars and a plurality of rotating rollers installed across the support bars.

상기 배드는 수평방향으로 신축작동하는 실린더를 따라 상하로 승강하며, 중간에 회전점을 갖고 상기 배드와 실린더 사이를 가로질러 설치되는 아암에 의해 상기 실린더의 신축작동이 상기 배드에 전달됨이 좋다.The bed is moved up and down along a cylinder that stretches in the horizontal direction, and the stretching operation of the cylinder is transmitted to the bed by an arm having a rotation point in the middle and installed between the bed and the cylinder.

상기 배드에는 상기 블레이드수단에 의해 분리 투하되는 이송물을 가이드하기 위한 가이드부재가 더 설치될 수 있다.The bed may be further provided with a guide member for guiding the conveyed material separated by the blade means.

상기 행거수단에는 상기 블레이드수단을 포개 감싸는 ㄷ자 형상의 슈트가 더 설치될 수 있다.The hanger means may be further provided with a U-shaped chute surrounding the blade means.

상기 블레이드수단은 서로 크기가 다른 V형날들이 동심원 모양으로 배치되어 다단 구조를 이루는 것이 바람직하다.The blade means is preferably V-shaped blades of different sizes are arranged in a concentric shape to form a multi-stage structure.

상기 V형날들은 상기 V형날들의 각 단부들을 관통하는 고정축에 의해 배치 상태가 고정되고, 상기 고정축에는 상기 컨베이어 벨트와 밀착하는 V자형의 스크레퍼날이 더 설치될 수 있다.The V-shaped blades are fixed in a state of arrangement by a fixed shaft penetrating each end of the V-shaped blades, the fixed shaft may be further provided with a V-shaped scraper blade in close contact with the conveyor belt.

상기 V형날들(31)(33)은 45 ∼ 90°로 절곡되어 V자형을 이루는 것이 바람직하다.The V-shaped blades 31 and 33 are preferably bent at 45 to 90 degrees to form a V shape.

상기 행거수단은 스크류잭을 구비하여 상기 블레이드수단의 높이를 조절할 수 있다.The hanger means may be provided with a screw jack to adjust the height of the blade means.

상기 배드, 블레이드수단 및 행거수단은 하나의 셋트를 이루어 상기 컨베이어 벨트의 길이를 따라 다수개로 설치될 수 있다.
The bed, the blade means and the hanger means may be provided in plurality in a set along the length of the conveyor belt.

본 발명에 의해, 기존 트립퍼를 이용하는 이송물 분리장치 대비 원하는 량을 정확하게 빈이나 호퍼 등의 저장소에 분리 배출할 수 있다.According to the present invention, it is possible to separate and discharge the desired amount accurately to the bin or hopper storage compared to the conventional material separating apparatus using a tripper.

또한, 단 시간에 많은 량의 이송물을 신속하게 분리 배출할 수 있다.In addition, a large amount of the feed can be quickly separated and discharged in a short time.

아울러, 각각의 저장소에 종류가 다른 이송물의 저장이 불가능한 기존의 트립퍼를 이용하는 이송물 분리장치와는 달리 각각의 저장소에 종류가 다른 이송물을 저장할 수 있다.
In addition, unlike the conveying device using a conventional tripper that can not be stored in the different types of transport in each of the reservoirs can be stored in each of the different transports.

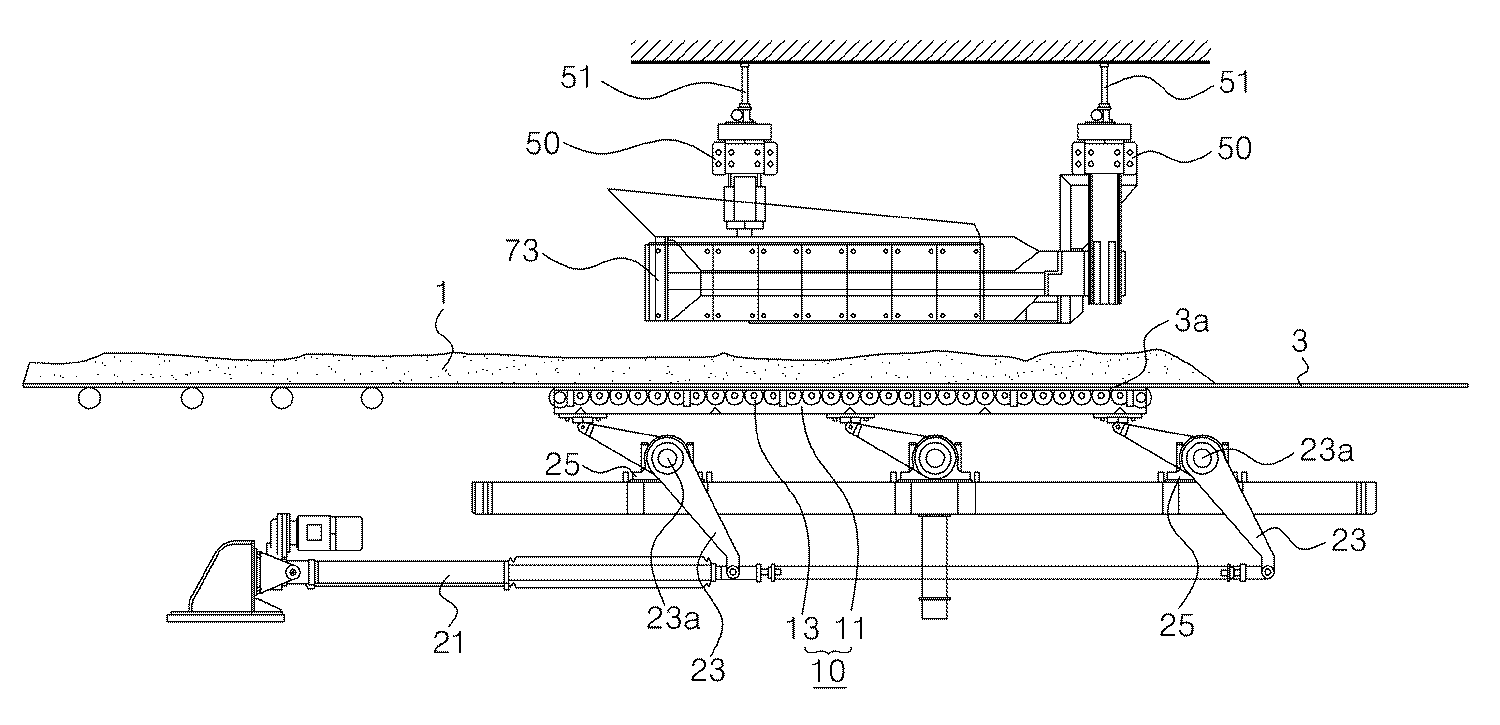

도 1은 본 발명의 벨트 컨베이어의 이송물 분리장치가 컨베이어 벨트에 설치된 모습을 개략적으로 나타낸 도면이다.
도 2는 본 발명의 벨트 컨베이어의 이송물 분리장치가 컨베이어 벨트로 이송되는 이송물을 분리 배출하는 모습을 나타낸 도면이다.
도 3은 도 2에서 블레이드수단이 이송물을 분리하는 모습을 나타낸 도면이다.
도 4는 도 2의 상태를 단면하여 나타낸 도면이다.
도 5는 본 발명의 벨트 컨베이어의 이송물 분리장치가 컨베이어 벨트의 길이를 따라 배열된 모습을 나타낸 도면이다.1 is a view schematically showing a state in which a conveyance separation device of a belt conveyor of the present invention is installed on a conveyor belt.
2 is a view showing a state in which the conveying material separating apparatus of the belt conveyor of the present invention separates and discharges the conveyed material transported to the conveyor belt.
3 is a view showing a blade means to separate the conveyed material in FIG.
4 is a cross-sectional view illustrating the state of FIG. 2.
Figure 5 is a view showing a state in which the conveyance separation device of the belt conveyor of the present invention arranged along the length of the conveyor belt.

이하, 본 발명의 바람직한 실시예를 첨부한 도면을 참조하여 상세히 설명하면 다음과 같다.Hereinafter, preferred embodiments of the present invention will be described in detail with reference to the accompanying drawings.

도 1은 본 발명의 벨트 컨베이어의 이송물 분리장치가 컨베이어 벨트에 설치된 모습을 개략적으로 나타낸 도면, 도 2는 본 발명의 벨트 컨베이어의 이송물 분리장치가 컨베이어 벨트로 이송되는 이송물을 분리 배출하는 모습을 나타낸 도면이다.1 is a view schematically showing a state in which a conveyance separation device of a belt conveyor of the present invention is installed on a conveyor belt, Figure 2 is separated from the conveying material of the conveyer belt of the belt conveyor of the present invention to discharge the conveyed material to the conveyor belt It is a figure showing the state.

도 3은 도 2에서 블레이드수단이 이송물을 분리하는 모습을 나타낸 도면, 도 4는 도 2의 상태를 단면하여 나타낸 도면이다.Figure 3 is a view showing a blade means to separate the conveying material in Figure 2, Figure 4 is a view showing a cross-sectional view of the state of FIG.

도 5는 본 발명의 벨트 컨베이어의 이송물 분리장치가 컨베이어 벨트의 길이를 따라 배열된 모습을 나타낸 도면이다.Figure 5 is a view showing a state in which the conveyance separation device of the belt conveyor of the present invention arranged along the length of the conveyor belt.

도면에 나타낸 바와 같이, 본 발명의 벨트 컨베이어의 이송물 분리장치는 곡물, 광물, 공산품 등의 이송물(1)을 이송하는 벨트 컨베이어의 컨베이어 벨트(3)의 아래에 위치하는 배드(10)를 구비한다.As shown in the drawing, the conveying apparatus of the belt conveyor of the present invention is a bed 10 positioned below the conveyor belt 3 of the belt conveyor for conveying the conveyed material 1, such as grains, minerals, industrial products, etc. Equipped.

배드(10)는 상하로 승강하며 대면하는 컨베이어 벨트(3)의 일부(3a)를 들어올렸다 내려놓는다.The bed 10 lifts and lowers a part 3a of the conveyor belt 3 facing up and down.

예컨대, 배드(10)는 유압 또는 공압에 의해 수평방향으로 신축작동하는 실린더(21)를 따라 상하로 승강하며, 실린더(21)의 신축작동은 중간에 회전점(23a)을 갖고 배드(10)와 실린더(21) 사이를 가로질러 설치되는 아암(23)에 의해서 배드(10)에 전달된다.For example, the bed 10 is lifted up and down along the cylinder 21 which expands and contracts in the horizontal direction by hydraulic pressure or pneumatic pressure, and the expansion and contraction operation of the cylinder 21 has a rotation point 23a in the middle and the bed 10 is moved. And to the bed 10 by an arm 23 installed across the cylinder 21.

아암(23)은 회전점(23a)을 중심으로 V자 모양을 이루게 절곡된 형태를 이루어 실린더(21)의 신축작동에 따라 시계 또는 반시계방향으로 회전하며 배드(10)를 승강시킨다.Arm 23 is bent in a V-shape around the rotation point (23a) to rotate clockwise or counterclockwise in accordance with the expansion and contraction of the cylinder 21 to raise and lower the bed (10).

도면부호(25)는 아암(23)의 회전점(23a)을 고정하는 브라켓을 나타낸 것이다.Reference numeral 25 denotes a bracket for fixing the rotation point 23a of the arm 23.

배드(10)는 2개의 지지바들(11)과, 그 지지바들(11)을 가로질러 설치되는 다수개의 회전롤러들(13)로 구성되어 컨베이어 벨트(3)가 원활히 지나가도록 한다.The bed 10 is composed of two support bars 11 and a plurality of rotating rollers 13 installed across the support bars 11 so that the conveyor belt 3 passes smoothly.

컨베이어 벨트(3)의 위에는 행거수단(50)에 의해서 공중에 고정되는 블레이드수단(30)이 위치한다.Above the conveyor belt 3 is located blade means 30 which is fixed in the air by a hanger means 50.

블레이드수단(30)은 실린더(21)의 작동에 의해 배드(10)가 들어올리는 컨베이어 벨트(3)의 일부(3a)와 접해 컨베이어 벨트(3)가 이송하는 이송물(1)을 나눠 컨베이어 벨트(3)의 좌우 양측으로 분리하여 투하한다.The blade means 30 contacts the part 3a of the conveyor belt 3 lifted by the bed 10 by the operation of the cylinder 21 and divides the conveyed material 1 conveyed by the conveyor belt 3 to divide the conveyor belt. Separate the left and right sides of (3) and drop it.

즉, 블레이드수단(30)은 컨베이어 벨트(3)가 이송하는 이송물을 정확한 량으로 나눠 컨베이어 벨트(3)의 좌우 양측에 배치되는 저장소(90)(빈이나 호퍼 등)에 분리하여 투하한다.That is, the blade means 30 separates the conveyed material conveyed by the conveyor belt 3 in the correct amount and drops it into the reservoir 90 (bin or hopper, etc.) disposed on the left and right sides of the conveyor belt 3.

컨베이어 벨트(3)에 실려 온 이송물(1)이 배드(10)에 진입시 배드(10)를 들어 올리지 않으면, 이송물(1)은 배드(10)와 블레이드수단(30)을 그대로 통과해 컨베이어 벨트(3)의 말단에 설치되는 저장소(90)에 투하된다.If the conveyed material 1 carried on the conveyor belt 3 does not lift the bad 10 when entering the bad 10, the conveyed material 1 passes through the bad 10 and the blade means 30 and is conveyed. It is dropped into the reservoir 90 which is installed at the end of the belt 3.

블레이드수단(30)은 서로 크기가 다른 다수개의 V형날들(31)(33)로 이루어져 이송물(1)을 정확한 량으로 분리한다.Blade means 30 is composed of a plurality of V-shaped blades 31, 33 different in size from each other to separate the conveyed material (1) in the correct amount.

이때, V형날들(31)(33)은 동심원 모양으로 배치되어 다단 구조를 이룸으로써 이송물(1)이 V형날들(31)(33)을 그냥 지나쳐 빠져나가는 일이 없도록 한다.At this time, the V-shaped blades 31 and 33 are arranged in a concentric shape to form a multi-stage structure so that the conveyed material 1 does not just pass through the V-shaped blades 31 and 33.

예컨대, 도 3에 도시된 바와 같이 블레이드수단(30)이 2단 구조인 경우, 외각을 이루는 1단 V형날(31)이 이송물(1)을 1차 분리 처리하고, 1단 V형날(31)의 내부에 위치하는 2단 V형날(33)이 1단 V형날(31)을 통과한 잔여 이송물(1)을 전량 분리하여 처리함으로써, 이송물(1)을 남김없이 정확한 량으로 나눠 처리한다.For example, as shown in FIG. 3, when the blade means 30 has a two-stage structure, the first stage V-shaped blade 31 forming the outer shell firstly separates the conveyed material 1 and the first stage V-shaped blade 31. 2) the second stage V-shaped blade 33 located inside of the total amount of the remaining conveyed material (1) passing through the first stage V-shaped blade (31) is separated and processed, thereby dividing the conveyed material (1) with the correct amount. do.

V형날들(31)(33)은 V형날들(31)(33)의 각 단부들을 관통하는 고정축(35)에 의해서 그 배치 상태가 고정되며, 행거수단(50)이 고정축(35)과 결합됨으로써 공중에 고정된다.The V-shaped blades 31 and 33 are fixed in an arrangement state by a fixed shaft 35 penetrating the respective ends of the V-shaped blades 31 and 33, and the hanger means 50 is fixed to the fixed shaft 35. It is fixed in the air by combining with.

고정축(35)에는 컨베이어 벨트(3)와 밀착하는 V자형의 스크레퍼날(37)이 설치되고, 스크레퍼날(37)은 컨베이어 벨트(3)에 부착되어 V형날들(31)(33)에서 처리하지 못하는 부착 이송물(1)을 떼어내 컨베이어 벨트(3)를 완벽히 청소한다.The fixed shaft 35 is provided with a V-shaped scraper blade 37 in close contact with the conveyor belt 3, and the scraper blade 37 is attached to the conveyor belt 3 to form a V-shaped blade 31, 33. Remove the attachment (1) that cannot be processed to clean the conveyor belt (3) completely.

스크레퍼날(37)은 고무와 같은 수지재질의 플레이트로 제작되어 컨베이어 벨트(3)의 청소시 벨트에 손상을 주지 않는다.The scraper blade 37 is made of a resin plate such as rubber so as not to damage the belt when the conveyor belt 3 is cleaned.

V형날들(31)(33)은 예각을 이룸으로써 이송물(1)을 정확히 반으로 나눠 처리하는데, 45 ∼ 90°로 절곡되어 V자형을 이룸이 바람직하다.The V-shaped blades 31 and 33 treat the conveyed material 1 in exactly half by forming an acute angle, which is preferably bent at 45 to 90 ° to form a V-shape.

왜냐하면, 90°를 초과하는 각도에서는 컨베이어 벨트(3) 위의 이송물(1)을 분리 배출시 V형날들(31)(33)의 상부에 까지 이송물(1)이 퇴적되어 불균일한 분리 배출 현상이 발생함과 아울러 V형날들(31)(33)에 압력을 상승시키는 결과를 보이기 때문이다.Because, at an angle exceeding 90 °, when the discharged material 1 on the conveyor belt 3 is separated and discharged, the conveyed material 1 is deposited up to the upper portion of the V-shaped blades 31 and 33, resulting in uneven separation and discharge. This is because a phenomenon occurs and a result of increasing the pressure on the V-shaped blades 31 and 33 is shown.

또한, 45°미만인 경우, V형날들(31)(33)의 길이가 길어져 장치가 불필요하게 커지는 현상이 발생되며 이송물(1)의 분리 배출시 낙하 범위가 커져 하기되는 가이드부재(71) 및 슈트(73)의 크기가 커져야 하는 단점이 있기 때문이다.In addition, when less than 45 °, the length of the V-shaped blades (31) 33 is long, the device is unnecessarily large phenomenon occurs, and the guide member 71 and the dropping range is increased when separating and discharging the conveyed material (1) and This is because the size of the chute 73 must be large.

이와 같은 V형날들(31)(33)의 전면에는 마모 방지를 위하여 내마모재 라이너 또는 세라믹 종류의 라이너가 부착됨이 바람직하다.It is preferable that a wear-resistant liner or a ceramic type liner is attached to the front of the V-shaped blades 31 and 33 to prevent wear.

한편, 도 4에 도시된 바와 같이, 배드(10)의 좌우측에는 가이드부재(71)가 설치되어 블레이드수단(30)에 의해 분리 투하되는 이송물(1)을 저장소(90)로 가이드한다.On the other hand, as shown in Figure 4, the guide member 71 is installed on the left and right sides of the bed 10 to guide the conveyed material (1) separated by the blade means 30 to the reservoir (90).

예컨대, 가이드부재(71)는 사각관 형상으로 하향 절곡된 형태를 이루어 블레이드수단(30)에 의해 분리 투하되는 이송물(1)을 정확하게 저장소(90)로 가이드할 수 있다.For example, the guide member 71 may be bent downward into a rectangular tube shape to accurately guide the conveyed material 1 separated by the blade means 30 to the reservoir 90.

게다가, 행거수단(50)에는 블레이드수단(30)을 비롯해 가이드부재(71)를 갖는 배드(10) 전체를 포개 감싸는 ㄷ자 형상의 슈트(73)가 설치됨이 좋다.In addition, the hanger means 50 may be provided with a U-shaped chute 73 that wraps around the entire bed 10 including the blade means 30 and the guide member 71.

슈트(73)는 가이드부재(71)와 함께 컨베이어 벨트(3)에서 분리되어 배출되는 이송물(1)을 저장소(90) 밖으로 나가지 못하게 유도한다.The chute 73 guides the conveying material 1 separated from the conveyor belt 3 together with the guide member 71 so as not to go out of the reservoir 90.

가이드부재(71)는 이송물(1)을 컨베이어 벨트(3)의 양측으로 일정하게 배출하기 위해 배드(10)의 지지바들(11)에 고정되어 배드(10)와 동시 작동되는 형태로 구성되어 있으며, 내면에 이송물(1)이 잘 미끄러지도록 스텐레스 스틸판이나 고분자 라이너 등을 부착함이 좋다.The guide member 71 is fixed to the support bars 11 of the bed 10 to discharge the conveyed material 1 to both sides of the conveyor belt 3 and is configured to be operated simultaneously with the bed 10. In addition, it is preferable to attach a stainless steel plate or a polymer liner such that the conveyed material 1 slides well on the inner surface.

행거수단(50)은 한국 등록실용신안공보 제20-0442162호 등에 공지된 바와 같이 잘 알려진 기술의 스크류잭(51)을 구비하여 블레이드수단(30)의 높이를 미세하게 조절할 수 있다.The hanger means 50 is provided with a screw jack 51 of a well-known technique, as known in the Korean Utility Model Publication No. 20-0442162, etc. can finely adjust the height of the blade means (30).

예컨대, 행거수단(50)은 천장으로부터 블레이드수단(30)을 고정하고, 천장과의 사이에 스크류잭(51)을 구비함으로써 블레이드수단(30)의 높이를 미세하게 조절할 수 있다.For example, the hanger means 50 can fix the height of the blade means 30 by fixing the blade means 30 from the ceiling, and provided with a screw jack 51 between the ceiling.

이와 같은 본 발명의 이송물 분리장치는 컨베이어 벨트(3)의 길이를 따라 다수개로 설치되어, 컨베이어 벨트(3)를 따라 배치되는 각각의 저장소(90)에 연속 배출할 수 있고, 종류가 다른 이송물을 배출할 수 있다.Such a feed separation device of the present invention is installed in plurality along the length of the conveyor belt (3), it can be continuously discharged to each of the reservoirs 90 arranged along the conveyor belt (3), the transfer of different types It can drain water.

예컨대 도 5에 도시된 바와 같이, A,B,C 구간에 따라 컨베이어 벨트(3)의 좌우로 여러 개의 저장소(90)를 배치하고, 그 배치된 저장소(90)에 따라 본 발명의 이송물 분리장치를 설치하여, A구간의 배드(10)를 들어 올려 컨베이어 벨트(3)를 블레이드수단(30)에 맞닿게 하면 이송물(1)은 해당 저장소(90)로 분리 배출된다.For example, as shown in FIG. 5, several reservoirs 90 are disposed on the left and right sides of the conveyor belt 3 along the sections A, B, and C, and the conveyed material of the present invention is separated according to the disposed reservoirs 90. By installing the device and lifting the bed 10 of section A to bring the conveyor belt 3 into contact with the blade means 30, the conveyed material 1 is separated and discharged into the corresponding reservoir 90.

A구간의 저장소(90)에 이송물(1)이 채워졌을 경우 해당 배드(10)를 하향시키면, 이송물(1)은 A구간의 블레이드수단(30)을 통과하여 B구간의 블레이드수단(30)으로 향하게 된다.When the conveyance 1 is filled in the reservoir 90 of section A, when the bed 10 is lowered, the conveyance 1 passes through the blade means 30 of section A and the blade means 30 of section B. Headed to).

이때, B구간의 배드(10)를 들어올려 좌우 저장소(90)에 이송물(1)을 채우게 되며, 이어 동일한 방법으로 C구간의 저장소(90)를 채우게 되는 연속적인 과정이 이루어질 수 있는 것이다.At this time, the bed 10 of the B section is lifted to fill the conveyed material 1 in the left and right reservoirs 90, and then a continuous process of filling the reservoir 90 of the C section in the same manner may be performed.

또한, 행거수단(50)의 스크류잭(51)을 조정해 각 블레이드수단(30)의 높이를 다르게 하면, 크기나 종류가 다른 이송물을 원하는 저장소(90)로 배출할 수 있다.
In addition, if the height of each blade means 30 is adjusted by adjusting the screw jack 51 of the hanger means 50, it is possible to discharge the conveyed material having a different size or type to the desired storage 90.

1:이송물 3:컨베이어 벨트
3a:일부 10:배드
11:지지바 13:회전롤러
21:실린더 23:아암
23a:회전점 25:브라켓
30:블레이드수단 31,33:V형날
35:고정축 37:스크레퍼날
50:행거수단 51:스크류잭
71:가이드부재 73:슈트
90:저장소1: Shipment 3: Conveyor Belt
3a: Some 10: Bad
11: Jiba 13: Rotating roller
21: Cylinder 23: Arm
23a: turning point 25: bracket
30: blade means 31, 33: V-shaped blade
35: fixed shaft 37: scraper blade
50: hanger means 51: screw jack
71: guide member 73: chute
90: storage

Claims (10)

이송물을 이송하는 컨베이어 벨트의 아래에 위치하며, 상하로 승강하며 상기 컨베이어 벨트의 일부를 들어올렸다 내려놓는 배드;
상기 컨베이어 벨트의 위에 위치하여 상기 배드가 들어올리는 상기 컨베이어 벨트의 일부와 접하며, 상기 컨베이어 벨트의 이송물을 나눠 좌우 양측으로 분리 투하하는 블레이드수단; 및
상기 블레이드수단과 결합되어 공중에 고정하는 행거수단;을 포함하는,
벨트 컨베이어의 이송물 분리장치.
A bed positioned below the conveyor belt for transporting a conveyance and lifting up and down a part of the conveyor belt;
A blade means positioned on the conveyor belt and in contact with a portion of the conveyor belt lifted by the bed, and separating and dropping the conveyance of the conveyor belt to left and right sides; And
Includes; hanger means coupled to the blade means to be fixed in the air,
Feed separation device of belt conveyor.
제1항에 있어서,
상기 배드는 2개의 지지바들과, 그 지지바들을 가로질러 설치되는 다수개의 회전롤러들로 구성되는, 벨트 컨베이어의 이송물 분리장치.
The method of claim 1,
The bed consists of two support bars and a plurality of rotating rollers installed across the support bars, conveying device of the belt conveyor.
제1항에 있어서,
상기 배드는 수평방향으로 신축작동하는 실린더를 따라 상하로 승강하며, 중간에 회전점을 갖고 상기 배드와 실린더 사이를 가로질러 설치되는 아암에 의해 상기 실린더의 신축작동이 상기 배드에 전달되는, 벨트 컨베이어의 이송물 분리장치.
The method of claim 1,
The bed is lifted up and down along a cylinder that stretches in the horizontal direction, and a telescopic movement of the cylinder is transmitted to the bed by an arm having a rotation point in the middle and installed between the bed and the cylinder. Feed separator.
제1항에 있어서,
상기 배드에는 상기 블레이드수단에 의해 분리 투하되는 이송물을 가이드하기 위한 가이드부재가 더 설치되는, 벨트 컨베이어의 이송물 분리장치.
The method of claim 1,
The bed is further provided with a guide member for guiding the conveyed material separated by the blade means, the conveying material separation device of the belt conveyor.
제1항에 있어서,
상기 행거수단에는 상기 블레이드수단을 포개 감싸는 ㄷ자 형상의 슈트가 더 설치되는, 벨트 컨베이어의 이송물 분리장치.
The method of claim 1,
The hanger means is further provided with a U-shaped chute to surround the blade means, the belt conveyor conveyance separation device.
제1항에 있어서,
상기 블레이드수단은 서로 크기가 다른 V형날들이 동심원 모양으로 배치되어 다단 구조를 이루는, 벨트 컨베이어의 이송물 분리장치.
The method of claim 1,
The blade means is a conveyor belt separating apparatus of the V-shaped blades having different sizes are arranged in a concentric shape to form a multi-stage structure.
제6항에 있어서,
상기 V형날들은 상기 V형날들의 각 단부들을 관통하는 고정축에 의해 배치 상태가 고정되고, 상기 고정축에는 상기 컨베이어 벨트와 밀착하는 V자형의 스크레퍼날이 더 설치되는, 벨트 컨베이어의 이송물 분리장치.
The method according to claim 6,
The V-shaped blades are fixed in a state of arrangement by a fixed shaft passing through the ends of the V-shaped blades, the fixed shaft is further provided with a V-shaped scraper blade in close contact with the conveyor belt, conveyance of the belt conveyor Separator.
제6항에 있어서,
상기 V형날들(31)(33)은 45 ∼ 90°로 절곡되어 V자형을 이루는, 벨트 컨베이어의 이송물 분리장치.
The method according to claim 6,
The V-shaped blades (31) (33) is bent at 45 ~ 90 ° to form a V-shaped, conveyor belt separation device.
제1항에 있어서,
상기 행거수단은 스크류잭을 구비하여 상기 블레이드수단의 높이를 조절하는, 벨트 컨베이어의 이송물 분리장치.
The method of claim 1,
The hanger means is provided with a jack jack to adjust the height of the blade means, the conveyor belt separating apparatus.
제1항에 있어서,
상기 배드, 블레이드수단 및 행거수단은 하나의 셋트를 이루어 상기 컨베이어 벨트의 길이를 따라 다수개로 설치되는, 벨트 컨베이어의 이송물 분리장치.The method of claim 1,
The bed, the blade means and the hanger means are formed in a set a plurality along the length of the conveyor belt, the belt conveyor conveyance separation device.
KR1020110045553A 2011-05-16 2011-05-16 Apparatus for separating transportation article of belt conveyor KR101250869B1 (en)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020110045553A KR101250869B1 (en) 2011-05-16 2011-05-16 Apparatus for separating transportation article of belt conveyor

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020110045553A KR101250869B1 (en) 2011-05-16 2011-05-16 Apparatus for separating transportation article of belt conveyor

Publications (2)

Publication Number Publication Date
KR20120127822A true KR20120127822A (en) 2012-11-26
KR101250869B1 KR101250869B1 (en) 2013-04-04

Family

ID=47512694

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020110045553A KR101250869B1 (en) 2011-05-16 2011-05-16 Apparatus for separating transportation article of belt conveyor

Country Status (1)

Country Link
KR (1) KR101250869B1 (en)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN105270878A (en) * 2015-11-11 2016-01-27 长江大学 Grain collecting contour wheel structure
CN110745501A (en) * 2018-07-24 2020-02-04 宝山钢铁股份有限公司 Material flow separating device for sealing-tape machine
CN111115203A (en) * 2019-12-19 2020-05-08 太原理工大学 Movable belt conveyor discharging device based on energy conversion

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101697667B1 (en) * 2015-07-06 2017-02-01 주식회사 포스코 Apparatus for Removing foreign material from Belt
KR102516127B1 (en) * 2021-09-28 2023-03-30 최규일 Cutting device for rice cake maker

Family Cites Families (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3865232A (en) 1973-09-11 1975-02-11 Litton Systems Inc Plow scraper for conveyor belts
US5351802A (en) * 1992-12-28 1994-10-04 Wilson William A Metal removal system for conveyor belts
JPH11171331A (en) * 1997-12-09 1999-06-29 Nisshin Plant Engineering Kk Scraper device for belt conveyor
KR200412298Y1 (en) * 2005-10-27 2006-03-27 한국남동발전 주식회사 Belt Conveyor Capable of Preventing Passing Coals

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN105270878A (en) * 2015-11-11 2016-01-27 长江大学 Grain collecting contour wheel structure
CN110745501A (en) * 2018-07-24 2020-02-04 宝山钢铁股份有限公司 Material flow separating device for sealing-tape machine
CN111115203A (en) * 2019-12-19 2020-05-08 太原理工大学 Movable belt conveyor discharging device based on energy conversion

Also Published As

Publication number Publication date
KR101250869B1 (en) 2013-04-04

Similar Documents

Publication Publication Date Title
KR101250869B1 (en) Apparatus for separating transportation article of belt conveyor
JP2016504970A5 (en)
US7464804B2 (en) Automatic pallet loader system and method
US9932180B2 (en) Tray stack dispenser
CN104071526A (en) Covering induction device
JP2018020879A (en) Chute
KR100870647B1 (en) Work supply apparatus
KR101100744B1 (en) Apparatus for stacking boxes
CN211544769U (en) Automatic feeding device
CN209382394U (en) The conveying device of Balloon package machine
KR101393685B1 (en) Hanging chute for rotary discharge machine
CN106742292B (en) Polysilicon lumpy bulk material weighing device
KR101588296B1 (en) Fruit select installation
CN208704465U (en) A kind of device for discharging of ring cold machine
CN201721967U (en) Transporting and feeding device for firework tube
KR101415831B1 (en) Source supply apparatus and the method thereof
CN206704957U (en) A kind of industry by-product gypsum dosing hopper
CN204433830U (en) Plastics core lifting material feeding mechanism
KR101295593B1 (en) Ejector apparatus for tripper car
KR101424430B1 (en) Apparatus for removing drop ore of belt conveyor
KR20160015562A (en) Handling device of fallen coal for belt conveyor
JP2019043687A (en) belt conveyor
CN211365884U (en) Intelligent feeding and discharging device
KR101553151B1 (en) Apparatus for removing drop ore of belt conveyor
CN210480048U (en) Device for removing bar-shaped sundries in bulk materials transported by belt conveyor

Legal Events

Date Code Title Description
A201 Request for examination
E902 Notification of reason for refusal
E701 Decision to grant or registration of patent right
GRNT Written decision to grant
FPAY Annual fee payment

Payment date: 20160310

Year of fee payment: 4

FPAY Annual fee payment

Payment date: 20170307

Year of fee payment: 5

LAPS Lapse due to unpaid annual fee
