KR200446045Y1

KR200446045Y1 - Trench cover for preventing a bad smell from a sewer

Info

Publication number: KR200446045Y1
Application number: KR2020090007190U
Authority: KR
Inventors: 김학수; 최익현; 김보라
Original assignee: 김학수
Priority date: 2009-06-04
Filing date: 2009-06-04
Publication date: 2009-09-21

Abstract

본 고안의 트렌치 커버는 지지프레임(50)과, 유수유입부(60)가 형성되어 지지프레임(50)의 상부에 설치되는 상부부재(70)와, 유수저장부(80)가 형성되어 지지프레임(50)의 하부에 설치되는 하부부재(90)를 포함하되, 상부부재(70)의 유수유입부(60)는 지지프레임(50)에 대응되는 테두리부(62)내에 소정간격으로 복수개 설치된 그레이팅(64)에 형성되며, 하부부재(90)의 유수저장부(80)는 지지프레임(50)에 대응되는 테두리부(82)내에 소정 간격으로 복수개 설치된 그레이팅(84)에 형성됨에 따라 상향 경사부재(86) 사이의 공간에는 항상 유수가 채워져서 하향 경사부재(66)와 상향 경사부재(86)사이의 개방공간을 폐쇄함으로서, 하수구로부터 역상되는 악취 또는 가스가 차단하게 되는 한편 상부그레이팅(64)을 통해 유입되는 이물 중 비교적 큰 크기의 이물은 좁아지는 단부에 의해 걸리게 되고 작은 크기의 이물은 유수저장부(80)에 쌓이게 되고, 상부부재(70)를 지지프레임(50)에서 분리한 후 하부부재(90)를 뒤집어서 털어낼 수 있도록 상부부재(70)를 지지프레임(50)에 설치함으로서 이물의 제거에 효과적이다.The trench cover according to the present invention includes a support frame 50, an inflow water inlet 60, and an upper member 70 installed on the support frame 50, and an oil storage unit 80. The lower member 90 is installed below the 50, the inflow portion 60 of the upper member 70 is a plurality of gratings installed at predetermined intervals in the edge portion 62 corresponding to the support frame 50 It is formed on the 64, the water flow storage portion 80 of the lower member 90 is formed in the plurality of gratings 84 provided at a predetermined interval in the edge portion 82 corresponding to the support frame 50, the upward inclined member The space between the 86 is always filled with running water so as to close the open space between the downward inclined member 66 and the upward inclined member 86 to block the odor or gas reversed from the sewer while the upper grating 64 Relatively large foreign materials are narrowed end of foreign materials flowing through The foreign material is caught by the small size is accumulated in the oil and water storage unit 80, after separating the upper member 70 from the support frame 50, the upper member 70 to shake off the lower member 90. It is effective to remove the foreign matter by installing in the support frame 50.

하수도 악취방지, 트렌치 커버 Sewage odor prevention, trench cover

Description

Trench cover for preventing a bad smell from a sewer}

본 고안은 하수구에서 발생될 수 있는 악취가 배수구를 통해서 역상(逆上)하지 못하게 하는 하수구 악취 역상방지 트랜치 커버에 관한 것으로, 더욱 상세하게는 빗물을 이용하여 배수구를 통해 역상하는 악취를 방지하고, 또한 투입되는 오물의 제거를 용이하게 할 수 있는 하수구 악취 역상방지 트렌치 커버에 관한 것이다.The present invention relates to a sewage odor inversion prevention trench cover that prevents the odor that can be generated in the drain through the drain, and more specifically to prevent the odor that is reversed through the drain using rain water, The present invention also relates to a sewage odor anti-phase trench cover that can facilitate the removal of introduced dirt.

일반적으로 도로에서 차도와 인도 사이의 경계부분에는 우수(빗물) 등의 유수를 배수시키기 위한 배수구가 설치되며, 도로 바닥을 흐르는 우수 등의 유수는 배수구를 따라 일정간격으로 설치되어 있는 집수정 또는 빗물받이를 통해 집수되며, 집수정과 연결된 하수구를 통해 배수된다. 집수정의 상부에는 이물질의 유입을 방지하면서도 오수, 우수 등이 원활하게 배수될 수 있도록 그릴형태의 스틸재 트렌치 커버가 설치된다.In general, drainage holes for drainage of rainwater (rainwater), etc. are installed at the boundary between the roadway and the sidewalk, and drainage drainage such as rainwater flowing through the bottom of the road is provided at regular intervals along the drainage. It is collected through the sink and drained through the sewers connected to the sump. The top of the sump is provided with a grille-shaped steel trench cover to prevent the inflow of foreign substances and to drain the sewage and rainwater smoothly.

그렇지만, 이와 같은 종래의 집수정 또는 빗물받이의 상판을 그릴형태의 트렌치 커버로 덮고있다 하더라도, 담배꽁초나 토사 등과 같은 각종 이물질의 유입에 취약할 뿐 아니라, 유수와 함께 유입되는 각종 이물질로 인한 악취와 하수구로부터 역상하여 배수구를 통해 확산되는 악취를 차단할 수 없다고 하는 문제가 있다. 이에 따라 수시로 집수정 또는 빗물받이와 하수구를 청소해야 하는 불편이 있었을 뿐 더러, 청소를 한다고 해도 하수구의 악취가 여전히 집수정 또는 빗물받이를 통해 역상하여 지상으로 유출되어 도시 위생환경을 열악하게 하는 원인이 되었으며, 장마철 또는 집중호우 시에는 배수불량이 적지 않게 발생하여 유수의 역류로 인한 불편을 겪을 수밖에 없었다.However, even if the top plate of such a conventional sump or rain gutter is covered with a trench cover in the form of a grill, it is not only susceptible to the inflow of various foreign substances such as cigarette butts and earth and sand, but also the odor caused by the various foreign substances introduced with the flowing water. There is a problem that can not block the odor spreading through the drain and reversed from the sewer. As a result, it was not only inconvenient to clean the sump or rain gutter and the sewer from time to time, but even if it was cleaned, the odor of the drain still reversed through the sump or rain gutter and spilled to the ground, causing the urban sanitation environment to be inferior. During the rainy season or during heavy rains, there was no shortage of drainage, resulting in inconvenience due to backflow of running water.

이에 종래의 집수정 또는 빗물받이의 문제점을 해결하기 위해 수많은 제안이 제시되었으며, 도 1에는 비교적 최근에 개시된 종래의 집수정용 이물수집-방취조의 일예를 나타내고 있다. 도 1에 도시된 바와 같이, 본체(10), 개방부(20), 유도판(30), 방취판(40)을 포함하는 이물수집-방취조(1)가 집수정(2)의 개방부를 덮는 그릴(3:뚜껑)의 하부에 인출가능하게 삽입 장착된다.Accordingly, a number of proposals have been made to solve the problems of the conventional water collecting well or rain gutter, and FIG. 1 shows an example of the conventional water collecting well deodorizing tank for the conventional water collecting well. As shown in FIG. 1, a foreign material collecting-deodorizing tank 1 including a main body 10, an opening 20, an induction plate 30, and a deodorization plate 40 is provided with an opening of the collection well 2. It is inserted in the lower part of the covering grill 3: lid so as to be pulled out.

본체(10)는 상부가 개방되어 그 내부에 유수(4)와 이물(5)을 수용할 수 있는 내부공간(11)과 저면에 작은 배수공(12a)이 구비되며, 또한 본체(10)의 측면에는 본체(10)의 저면(12)에서 일정 높이(H)의 턱(13)이 형성되고, 그 상부에 개방부(20)가 관통형성되어, 다수의 유도판(30)들이 상하로 설치되어 있으며, 유도판(30)은 인접한 유도판(30)과의 사이에는 상하로 일정 간격(틈새:G)을 가지도록 평행하게 가로로 길게 설치되되, 본체(10)의 내부공간(11)쪽이 낮고 그 반대쪽은 높은 경사를 가지도록 설치됨에 따라 방취조(1)로 유입되는 유수(4) 또는 이물(5)이 유도판(30)들을 따라 자연스럽게 낙하하여 내부공간(11)으로 유도되는 한편, 이물(5)은 저면(12)과 턱(13)에 의해 형성된 공간에 갇히고, 경사진 유도판(30)에 의 해 막혀서 유수(4)와 함께 쉽게 배출되지 않게 되며, 유수(4)는 배수공(12a)을 통해 또는 턱(13)의 높이 이상 넘친 상태에서 인접하는 유도판(30)사이의 틈새(G)를 통해 자연스럽게 집수정 또는 빗물받이로 배출되는 반면, 이물(5)은 방취조(1)를 집수정(2)으로부터 인출한 후 뒤집어서 털어냄에 따라 청소된다. The main body 10 is provided with a small drain hole 12a at the bottom and an inner space 11 having an upper portion open to accommodate the flowing water 4 and the foreign matter 5 therein, and the side of the main body 10. In the bottom 12 of the main body 10, the jaw 13 of a predetermined height (H) is formed, the opening portion 20 is formed through the upper portion, a plurality of guide plates 30 are installed up and down In addition, the guide plate 30 is installed between the adjacent guide plate 30 and horizontally long horizontally so as to have a predetermined interval (gap: G) up and down, the inner space 11 side of the main body 10 While the lower side and the opposite side are installed to have a high inclination, the flowing water 4 or the foreign matter 5 flowing into the deodorizing tank 1 naturally falls along the guide plates 30 and is led to the inner space 11, The foreign material 5 is trapped in the space formed by the bottom surface 12 and the jaw 13, blocked by the inclined guide plate 30 is not easily discharged with the running water (4), 4 is naturally discharged to the sump or rain gutter through the drain hole 12a or through the gap G between adjacent guide plates 30 in a state overflowing more than the height of the jaw 13, while the foreign material 5 The silver is removed by taking the deodorizing tank 1 out of the collecting well 2 and turning it upside down.

또한, 방취판(40)이 내부공간(11)의 반대쪽 아래로 경사져서 인접한 유도판(30)사이의 틈새(G)를 막은 상태에서 상부로 회동가능하게 설치됨에 따라, 정상상태에서는 틈새를 막아서 집수정(2)의 악취가 지상으로 방출되는 것을 차단하지만, 유수(4)가 유입되면, 유입된 유수(4)에 의해 위로 들려져서 위로 회동되어, 유수(4)의 배수를 원활하게 수행한다.In addition, as the deodorizing plate 40 is inclined down the opposite side of the inner space 11 to block the gap G between adjacent guide plates 30 so as to be rotatable upward, the gap is prevented in the normal state. The odor of the sump 2 is prevented from being discharged to the ground, but when the flowing water 4 flows in, it is lifted up by the flowing water 4 and is rotated upward to smoothly drain the flowing water 4. .

하지만 예시된 종래의 이물수집-방취조는 방취조(1)를 집수정(2)에서 인출하여 뒤집는 작업도 용이한 것이 아니며 또한 방취판(40)과 유도판(30)사이에 이물이 자주 끼이게 되며, 이에 따라 방취판(40)이 틈새를 효과적으로 차단하지 못하게 되어 악취를 방지할 수 없는 문제가 있다. 이에 다른 실시예로서 이물의 청소시 유도판(30)도 회동할 수 있도록 구성하고 있으나, 그 구성이 복잡하여 제조비용이 상승되는 문제가 있다.However, the conventional foreign material collection-deodorization tank illustrated is not easy to pull out the deodorization tank (1) from the collection well (2), and also the foreign matter is often caught between the deodorizing plate 40 and the guide plate (30). As a result, the deodorizing plate 40 does not effectively block the gap, there is a problem that can not prevent the odor. In another embodiment, when the cleaning of the foreign material, the guide plate 30 is also configured to rotate, but the configuration is complicated, there is a problem that the manufacturing cost increases.

본 고안은 상기와 같은 문제점을 해소하기 위해 고안된 것으로, 본 고안의 목적은 빗물을 이용하여 배수구를 통해 역상하는 악취를 방지할 수 있는 하수구 악취 역상방지 트렌치 커버를 제공하는 것이다.The present invention has been devised to solve the above problems, an object of the present invention is to provide a sewer odor reverse prevention trench cover that can prevent the bad smell reversed through the drain using rain water.

본 고안의 다른 목적은 투입되는 오물의 제거를 용이하게 할 수 있고 저렴하게 제작할 수 있는 하수구 악취 역상방지 트렌치 커버를 제공하는 것이다.Another object of the present invention is to provide a sewage odor anti-phase trench cover that can facilitate the removal of introduced dirt and can be manufactured at low cost.

상기 목적을 달성하기 위하여, 본 고안의 일 실시형태로서 하수구 악취 역상방지 트렌치 커버는 지지프레임과, 상기 지지프레임에 대응되는 테두리부와, 상기 테두리부내에 소정 간격으로 형성된 그레이팅과, 상기 그레이팅에 형성되는 유수유입부로 이루어진 상부부재와, 상기 지지프레임에 대응되는 테두리부와, 상기 테두리부내에 소정 간격으로 형성된 그레이팅과, 상기 그레이팅에 형성되는 유수저장부로 이루어진 하부부재를 포함하되, 상기 상부부재의 유수유입부를 통해 유입되는 유수가 상기 하부부재의 유수저장부에서 고인 후 오버플로우하도록 형성된다.In order to achieve the above object, as an embodiment of the present invention, the sewer malodor reverse phase prevention trench cover is formed in the support frame, the edge portion corresponding to the support frame, the grating formed at a predetermined interval in the edge portion, and formed in the grating A lower member comprising an upper member consisting of an oil inflow portion, an edge portion corresponding to the support frame, a grating formed at a predetermined interval within the edge portion, and an oil storage portion formed in the grating, Flowing water flowing through the inlet portion is formed to overflow from the flowing water storage portion of the lower member.

유수유입부는 상기 상부그레이팅의 각각에서 돌출하는 하향 경사부재를 포함하되, 서로 인접하는 쌍의 하향 경사부재의 단부가 좁아지며, 유수저장부는 상기 하부그레이팅의 각각에서 돌출하는 상향 경사부재를 포함하되, 서로 인접하는 쌍의 상향 경사부재의 단부는 넓어지는 한편, 하향 경사부재의 단부는 상기 상향 경사부재의 단부의 아래에 위치한다.The flowing water inlet includes a downwardly inclined member protruding from each of the upper gratings, and ends of the pair of downwardly inclined members adjacent to each other are narrowed, and the flowing water storage part includes an upwardly inclined member protruding from each of the lower gratings. The ends of the upwardly inclined members of the pair adjacent to each other are widened while the ends of the downwardly inclined members are located below the ends of the upwardly inclined members.

본 고안에 있어서, 유수유입부를 통해 유입되는 유수 유입량과 오버플로우량은 동일하다.In the present invention, the flow rate of the inflow and the overflow amount flowing through the flow inflow portion is the same.

본 고안에 의하면, 빗물의 배수기능에는 아무런 지장이 없으면서도 소량의 빗물이 유수저장부에 고여 있으므로, 하수구에서 역상하는 악취 및 가스가 발산되 는 것을 막아주게 되며, 상하 이중으로 겹치는 구조이므로, 외부의 충격이나 하중에도 강하며, 상부부재를 열고 하부부재에 투입된 이물을 털어버릴 수 있으므로 이물의 제거가 용이한 효과를 가진다.According to the present invention, since a small amount of rainwater accumulates in the running water storage unit without any obstacle in the drainage function of rainwater, it prevents reversed odor and gas from being discharged from the sewer, and because the structure overlaps the upper and lower double, It is also resistant to impact or load, and can open up the upper member and shake off the foreign material injected into the lower member, so that the foreign material can be easily removed.

이하 본 고안의 가장 바람직한 실시예를 첨부된 도면을 참조하여 본 고안의 기술분야에서 통상의 지식을 가진 자가 용이하게 실시할 수 있도록 더욱 상세히 설명하며, 종래와 동일한 구성요소에는 동일한 참조번호를 병기하였다.DETAILED DESCRIPTION Hereinafter, exemplary embodiments of the present invention will be described in detail with reference to the accompanying drawings so that those skilled in the art can easily implement the same reference numerals. .

도 2는 본 고안의 일 실시예에 따른 트렌치 커버의 구성을 나타내는 분해사시도이고, 도 3은 도 1의 집수정에 설치된 도 2의 결합 상태 단면도이고, 도 4는 본 고안 트렌치 커버의 다른 예시도이다.Figure 2 is an exploded perspective view showing the configuration of a trench cover according to an embodiment of the present invention, Figure 3 is a cross-sectional view of the coupling state of Figure 2 installed in the sump of Figure 1, Figure 4 is another exemplary view of the trench cover of the present invention to be.

도 2 및 도 3에 도시된 바와 같이, 본 고안의 트렌치 커버는 지지프레임(50)과, 유수유입부(60)가 형성되어 지지프레임(50)의 상부에 설치되는 상부부재(70)와, 유수저장부(80)가 형성되어 지지프레임(50)의 하부에 설치되는 하부부재(90)를 포함하며, 상부부재(70)의 유수유입부(60)를 통해 유입되는 유수가 하부부재(90)의 유수저장부(80)에서 고인 후 오버플로우하도록 형성된다.As shown in Figure 2 and 3, the trench cover of the present invention is the support frame 50, the flow inlet 60 is formed with an upper member 70 is installed on the upper portion of the support frame 50, The oil and water storage unit 80 is formed to include a lower member 90 is installed on the lower portion of the support frame 50, the flow of water flowing through the water inlet 60 of the upper member 70, the lower member 90 After overflowing from the flowing water storage unit 80 of the).

상부부재(70)는 내부로 유입된 이물을 용이하게 제거할 수 있도록 지지프레임(50)에서 개방가능하게 설치되며, 하부부재(90)는 지지 프레임(50)과 분리가능하게 설치할 수 도 있고 일체로 형성할 수도 있다. The upper member 70 is installed in the support frame 50 so as to easily remove the foreign matter introduced into the interior, the lower member 90 may be installed detachably from the support frame 50 or integrally It can also be formed.

지지프레임(50)은 집수정(1)의 상부에 안착되는 것으로, 직사각형으로 도시되어 있으나, 집수정(1)의 형상에 따라 변형될 수 있다. Support frame 50 is to be seated on the top of the sump (1), it is shown as a rectangular, it may be modified according to the shape of the sump (1).

상부부재(70)의 유수유입부(60)는 지지프레임(50)에 대응되는 테두리부(62)내에 소정간격으로 복수개 설치된 그레이팅(64)에 형성되며, 하부부재(90)의 유수저장부(80)는 지지프레임(50)에 대응되는 테두리부(82)내에 소정 간격으로 복수개 설치된 그레이팅(84)에 형성된다.The flowing water inlet 60 of the upper member 70 is formed in a plurality of gratings 64 installed at predetermined intervals in the edge portion 62 corresponding to the support frame 50, and the flowing water storage portion of the lower member 90 ( 80 is formed in a plurality of gratings 84 installed at predetermined intervals in the edge portion 82 corresponding to the support frame 50.

유수유입부(60)에는 각각의 상부그레이팅(64)에 소정의 경사각(α)을 이루도록 경사지게 부착되는 한 쌍의 하향 경사부재(66)가 제공되며, 그 일단은 상부그레이팅(64)에 부착되고, 타단은 자유단(61)으로서 자유단(61)사이가 폭(W)이 되도록 좁아져서 유입되는 유수가 모아지도록 구성되는 반면, 유수저장부(80)에는 각각의 하부그레이팅(82)에 소정의 경사각(α)을 이루도록 경사지게 부착되는 한 쌍의 상향 경사부재(86)가 제공되며, 그 일단은 하부그레이팅(84)에 부착되고, 타단은 자유단(81)으로서 자유단(81)사이가 넓어져서 한쌍의 하향 경사부재(66)를 통해 모아진 유수가 한쌍의 상향 경사부재(86)의 사이에서 저장되도록 구성된다.The flowing water inlet 60 is provided with a pair of downwardly inclined members 66 which are inclinedly attached to each upper grating 64 to form a predetermined inclination angle α, one end of which is attached to the upper grating 64. , While the other end is configured to be narrowed so as to have a width (W) between the free ends 61 as the free end 61, and the flowing water is collected, while the water flow storage unit 80 has a predetermined value for each lower grating 82. A pair of upwardly inclined members 86 are provided to be inclined so as to form an inclination angle α, and one end thereof is attached to the lower grating 84, and the other end thereof is a free end 81 between the free ends 81. It is configured to be stored between the pair of upwardly inclined members 86 by flowing water collected through the pair of downwardly inclined members 66.

이때, 하향 경사부재(66)의 자유단(61)은 상향 경사부재(86)의 자유단(81)의 아래에 위치하며, 하향 경사부재(66)와 상향 경사부재(86)사이에 폭(w)만큼의 개방공간이 형성됨으로서, 상부그레이팅(64)을 통해 유입되는 유수는 유수유입부(60)의 인접하는 한쌍의 하향 경사부재(66)에 의해 모여져서 인접하는 한쌍의 상향 경사부재(86)의 사이의 공간으로 유입되어 고인 후, 하향 경사부재(66)와 상향 경사부재(86)사이의 개방공간을 통해 오버플로우되어 하부그레이팅(84)을 통해 배출된다. 상부그레이팅(64)을 통해 더 이상의 유수의 유입이 없다면, 상향 경사부재(86) 사이의 공간에는 항상 유수가 채워져서 하향 경사부재(66)와 상향 경사부재(86)사이 의 개방공간을 폐쇄함으로서, 하수구로부터 역상되는 악취 또는 가스가 차단하게 된다.At this time, the free end 61 of the downward inclined member 66 is located below the free end 81 of the upward inclined member 86, and the width (between the downward inclined member 66 and the upward inclined member 86). By forming an open space as much as w), the flowing water flowing through the upper grating 64 is gathered by a pair of adjacent downward inclined members 66 of the flowing water inlet 60 so that an adjacent pair of upwardly inclined members ( After being introduced into the space between 86 and accumulated, it overflows through the open space between the downwardly inclined member 66 and the upwardly inclined member 86 and is discharged through the lower grating 84. If there is no more flowing water through the upper grating 64, the space between the upwardly inclined member 86 is always filled with water to close the open space between the downwardly inclined member 66 and the upwardly inclined member 86. In addition, the odor or gas reversed from the sewer is blocked.

한편 상부그레이팅(64)을 통해 유입되는 이물 중 비교적 큰 크기의 이물은 좁아지는 자유단(61)사이에 의해 걸리게 되며, 작은 크기의 이물은 유수저장부(80)에 쌓이게 되므로, 상부부재(70)를 지지프레임(50)에서 분리한 후 하부부재(90)를 뒤집어서 털어낼 수 있으므로, 이물의 제거에 효과적이다.On the other hand, foreign matters of relatively large size that are introduced through the upper grating 64 are caught by the free ends 61 that are narrowed, and foreign matters of small size accumulate in the oil and water storage unit 80, and thus, the upper member 70. ) Is separated from the support frame 50, so that the lower member 90 can be flipped off, which is effective for removing foreign substances.

본 고안에 있어서, 하향 경사부재(66)와 상향 경사부재(86)사이의 개방공간은 유수유입부(60)를 통해 유입되는 유수 유입량과 오버플로우량이 동일하도록, 즉 인접하는 한쌍의 하향 경사부재(66)의 자유단(61)사이의 폭(W)과 하향 경사부재(66)와 상향 경사부재(86)사이의 각각의 폭(w)의 합과 동일하도록 구성하는 것이 바람직하다. In the present invention, the open space between the downward inclined member 66 and the upward inclined member 86 is such that the flow rate of the inflow and the overflow amount flowing through the flow inlet 60 is the same, that is, a pair of adjacent downward inclined members It is preferable that the width W between the free ends 61 of 66 be equal to the sum of the respective widths w between the downwardly inclined member 66 and the upwardly inclined member 86.

이와 같이 본 고안의 트렌치 커버는 한쌍의 하향 경사부재(66)와 한쌍의 상향 경사부재(86)가 각각 오목하게 이중으로 형성되어 있고, 인접하는 하향 경사부재(66)가 이루는 각도와 인접하는 상향 경사부재(86)가 이루는 각도가 서로 동일하므로, 상하가 뒤집혀도 동일한 기능을 가지기 때문에 유지관리가 용이하다.As described above, in the trench cover of the present invention, the pair of downwardly inclined members 66 and the pair of upwardly inclined members 86 are concave and double, respectively, and the upwards adjacent to the angle formed by the adjacent downwardly inclined members 66. Since the angles formed by the inclined members 86 are the same, maintenance is easy because the upper and lower sides have the same function.

한편 도 4에는 본 고안의 트렌치 커버의 다른 예를 나타내고 있는 것으로, 도시된 예와 같이 집수정(1) 또는 빗물받이의 형태에 따라 지지프레임(50)를 변형할 수 있고, 유수유입부(60)와 유수저장부(80)를 변형할 수 있으므로 그 상세한 설명은 생략한다.Meanwhile, FIG. 4 shows another example of the trench cover of the present invention, and as shown in FIG. 4, the support frame 50 may be deformed according to the shape of the sump 1 or the rain gutter, and the inflow portion 60 may be used. ) And the oil and water storage unit 80 can be modified, so a detailed description thereof will be omitted.

이상 본 고안에 따른 트렌치 커버를 구체적인 실시 형태로서 설명하였으나, 이는 예시에 불과한 것으로서, 본 고안은 이에 한정되지 않는 것이며, 본 명세서에 개시된 기초 사상에 따르는 최광의 범위를 갖는 것으로 해석되어야 하는 것으로, 당업자라면 각 구성요소의 재질, 크기 등을 적용 분야에 따라 용이하게 변경할 수 있다. 또한 개시된 실시형태들을 조합/치환하여 적시되지 않은 구조를 채택할 수 있으나, 이 역시 본 고안의 범위를 벗어나지 않는 것이다. 이외에도 당업자는 본 명세서에 기초하여 개시된 실시형태를 용이하게 변경 또는 변형할 수 있으며, 이러한 변경 또는 변형도 본 고안의 권리범위에 속함은 명백하다.Although the trench cover according to the present invention has been described as a specific embodiment, this is only an example, and the present invention is not limited thereto and should be interpreted as having the broadest range in accordance with the basic idea disclosed in the present specification. If the ingredients, size, etc. of each component can be easily changed according to the application. It is also possible to adopt a structure not shown by combining / substituting the disclosed embodiments, which again does not depart from the scope of the present invention. In addition, those skilled in the art can easily change or modify the disclosed embodiments based on the present specification, it is apparent that such changes or modifications belong to the scope of the present invention.

도 1은 일반적인 하수도의 악취발생을 나타내는 개요도이고,1 is a schematic diagram showing the occurrence of odor of the general sewerage,

도 2는 본 고안의 일 실시예에 따른 트렌치 커버의 구성을 나타내는 분해사시도이고,2 is an exploded perspective view showing the configuration of a trench cover according to an embodiment of the present invention,

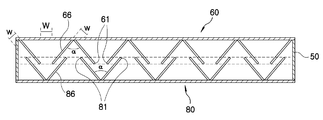

도 3은 도 1의 집수정에 설치된 도 2의 결합 상태 단면도이고,3 is a cross-sectional view of the coupling state of FIG. 2 installed in the catchment well of FIG. 1;

도 4는 도 3과 유사한 도면으로, 본 고안 트렌치 커버의 다른 예시도이다.Figure 4 is a view similar to Figure 3, another exemplary view of the inventive trench cover.

<도면의 주요부분에 대한 부호의 설명><Description of the symbols for the main parts of the drawings>

50 : 지지프레임 60 : 유수유입부50: support frame 60: flow inlet

62,82 : 테두리부 64,84 : 그레이팅62,82: edge portion 64,84: grating

66 : 하향 경사부재 70 : 상부부재66: downward inclined member 70: upper member

80 : 유수저장부 86 : 상향 경사부재80: flowing water storage unit 86: upward inclined member

90 : 하부부재90: lower member

Claims

A trench cover covering the upper part of the sump connected to the sewer pipe,

Support frame,

A lower member comprising an edge portion corresponding to the support frame, gratings formed at predetermined intervals in the edge portion, and a flowing water storage portion formed on the grating;

And an upper member including an edge portion corresponding to the support frame, a grating formed at a predetermined interval within the edge portion, and an inflow portion formed in the grating.

Flowing water flowing through the flow inlet of the upper member is formed to overflow in the flow of water storage of the lower member

Trench Cover.

The method of claim 1,

The flow inlet includes a downward inclined member protruding from each of the upper grating, the end of the pair of downward inclined members adjacent to each other is narrowed

Trench Cover.

The method of claim 1,

The oil and water storage unit includes an upwardly inclined member protruding from each of the lower gratings, but ends of the upwardly inclined members of the pair adjacent to each other are widened.

Trench Cover.

The method of claim 1,

An end of the downward inclined member is a trench cover located below the end of the upward inclined member.

The method of claim 1,

The amount of flowing water flowing through the flow inflow portion and the overflow amount is characterized in that the same

Trench Cover.
