Abstract

PURPOSE: A spacing apparatus for a mold is provided to improve work efficiency by reducing the number of components and assembly processes and to fix durably a connection part between components. CONSTITUTION: A spacing apparatus for a mold comprises a tie bar(100), a supporting member(200A,B), a fitting pin(300), and a joint pin(400). A spacing apparatus is arranged in the inside of molds on both sides, and a combining hole(110) is formed on both ends. The supporting member has a combination part (210) in one end part, and is combined with the combining hole of the tie bar. A connection hole(220) is formed in the other end part. The fitting pin fixes the supporting member to a mold through the connection hole. The joint pin is inserted into a fitting hole(305).

Description

거푸집용 간격 유지구{SPACE KEEP GOODS FOR MOLD}Spacer for formwork {SPACE KEEP GOODS FOR MOLD}

본 발명은 거푸집용 간격 유지구에 관한 것으로, 특히 기둥이나 보를 시공하는 거푸집들의 간격을 유지하기 위한 간격 유지구의 각 구성요소들의 조립성을 향상시킴과 아울러, 연결부위를 견고하게 고정시킬 수 있도록 그 구조가 개선된 거푸집용 간격 유지구에 관한 것이다.The present invention relates to a spacing device for formwork, in particular to improve the assembly of the components of the spacing device for maintaining the spacing of the formwork for pillars or beams, as well as to securely secure the connection portion A formwork spacing tool with improved structure.

일반적으로, 콘크리트 건축물의 벽면 및 슬라브나 기둥을 시공할 때 거푸집을 사용하고 있으며 근래에 와서는 유로폼과 갱품으로 거푸집을 구성하여 콘크리트 구조물을 구축하는 공법을 사용하고 있다.In general, formwork is used when constructing walls and slabs or columns of concrete structures, and recently, a method of constructing a concrete structure by forming formwork with euroforms and gangsters is used.

이러한 콘크리트 건축물의 시공시 실내의 바닥면과 천정면에 해당되는 슬라브와 기둥 및 벽의 시공시 기둥과 기둥 사이에는 슬라브를 지탱할 수 있도록 보를 시공하게 된다.When constructing such a concrete structure, a beam is constructed to support the slab between the slab and the pillar and the pillar and the wall corresponding to the floor and the ceiling surface of the room.

상기와 같은 슬라브를 지지하는 보를 시공하기 위한 종래 전형적인 보 시공상태가 도 1에 도시되어 있다.A conventional typical beam construction state for constructing a beam supporting such a slab is shown in FIG. 1.

도 1에서 부재번호 1은 슬라브 거푸집, 2는 보 거푸집, 3은 멍에재, 4는 동바리, 5는 보지지대를 각각 가리킨다.In Fig. 1, reference numeral 1 denotes a slab formwork, 2 denotes a formwork, 3 denotes a yoke, 4 denotes a circle, and 5 denotes a holding zone.

이에 도시된 바와 같이 종래 보 시공상태는 슬라브를 시공하기 위한 슬라브 거푸집(1)을 형성한 후 상기 슬라브 거푸집(1)의 하측에 외측을 각재로 조립한 합판으로 보 거푸집(2)을 형성한다.As shown in the conventional beam construction state, after forming the slab formwork (1) for the construction of the slab form the beam formwork (2) by plywood assembled with the outer side on the lower side of the slab formwork (1).

상기와 같은 보 거푸집(2)의 하측에는 상기 보 거푸집(2)을 받혀주기 위하여 멍에재(3)를 형성하고 상기 멍에재(3)를 동바리(4)로 받혀주며 보 거푸집(2)의 양측으로는 삼각형상의 보지지대(5)를 다수개 조립하여 형성된다.On the lower side of the beam formwork (2) as described above to form the yoke material (3) to support the beam formwork (2), and to support the yoke material (3) with a copper club (4) and both sides of the beam formwork (2) It is formed by assembling a plurality of triangular holding zones 5.

그러나 상기와 같이 보를 시공하기 위해서는 상기 보 거푸집 하측에 일정한 높이의 동바리를 받쳐야 하고, 보 거푸집을 설치 고정하기 때문에 설치작업이 복잡하고 안전사고의 위험성이 문제점이 있었다.However, in order to construct a beam as described above, the bottom of the formwork to support a certain height of the bottom, and because the installation of the formwork is fixed, the installation work is complicated and there is a risk of safety accidents.

또한, 보 거푸집과 보지지대 등 못으로 고정하기 때문에 시공 및 해체작업이 복잡하였으며 상기 보 거푸집의 간격을 조절하기 위해서는 슬라브 거푸집에서 간격유지구를 보 거푸집구멍에 맞추는 작업과 상기 보 거푸집에 고정된 간격유지구를 고정시키기 위해서 슬라브 거푸집 하측에서 간격유지구에 핀으로 고정하는 작업을 해야 함으로써 작업성이 저하되고 작업 인원이 많이 소요되는 문제점이 있었다.In addition, construction and dismantling work is complicated because it is fixed by nails such as beam formwork and crest support, and in order to adjust the spacing of the formwork, the work of fitting the spacing zone to the formwork hole in the slab formwork and the space fixed to the formwork In order to fix the retainer, there is a problem in that workability is reduced and a lot of personnel are required because the work must be fixed to the spacing retaining pin at the lower side of the slab formwork.

이를 극복하기 위한 선행기술로는 국내 실용신안등록번호 제 20-0436231호 보 거푸집용 간격유지구에 개시되고 도 2에 도시된 바와 같이, 일단에는 고정핀공(11)을 형성한 고정편(12)을 형성하고 타단 상측으로는 고정공(13)이 형성된 삽입편(14)을 형성한 사이드 타이(10)와, 상기 사이드 타이(10)의 삽입편(14)에 삽입되어 상기 사이드 타이(10)와 상호 수직상태로 결합되도록 양단에 삽입공(21)을 형성한 미들 타이(20)와, 상기 미들 타이(20)에 삽입된 사이드 타이(10)의 삽입편(14)에 형성된 고정공(13)에 삽입고정되는 고정핀(30)으로 구성된다.As a prior art for overcoming this is disclosed in the domestic utility model registration No. 20-0436231 bo die gap retaining zone and as shown in Figure 2, the fixing piece 12 is formed with a fixing pin hole 11 at one end And a side tie 10 having an insertion piece 14 having a fixing hole 13 formed thereon, and inserted into the insertion piece 14 of the side tie 10 above the other end. Middle ties 20 having insertion holes 21 formed at both ends to be coupled to each other in a perpendicular state with each other, and fixing holes 13 formed at insertion pieces 14 of side ties 10 inserted into the middle ties 20. It consists of a fixing pin 30 is fixed to the insertion.

상기한 선행기술은 미들 타이(20)의 삽입공(21)에 사이드 타이(10)의 삽입편(14)을 삽입시킨 후에 고정공(13)에 고정핀(30)을 삽입시켜 고정시키는 작업이 번거로울 뿐만 아니라, 고정핀(30)이 수평방향으로 삽입되므로 외력에 의해 쉽게 이탈될 우려가 있다.The prior art described above is to insert the fixing piece 14 of the side tie 10 into the insertion hole 21 of the middle tie 20, and then insert the fixing pin 30 into the fixing hole 13 to fix the work. Not only cumbersome, since the fixing pin 30 is inserted in the horizontal direction, there is a fear that it is easily separated by an external force.

또한, 앞서 설명한 종래 기술은 고정핀(30)이 요구될 뿐만 아니라, 고정공(13)을 천공하는 작업이 요구되는 문제점이 있다.
In addition, the prior art described above has a problem that not only the fixing pin 30 is required, but also the work for drilling the fixing hole 13 is required.

본 발명은 상기한 제반 문제점을 감안하여 이를 해결하고자 창출된 것으로써, 그 목적은 양측 거푸집의 간격을 유지시키는 간격 유지구의 조립성을 향상시킬 수 있으며, 간격 유지구를 구성하는 구성요소들 간의 연결부위를 견고하게 고정시킬 수 있도록 그 구조가 개선된 거푸집용 간격 유지구를 제공하는 데 있다.The present invention was created in view of the above-mentioned problems, and an object thereof is to improve the assemblability of a gap holder for maintaining a gap between two side molds, and to connect the components constituting the gap holder. It is to provide a formwork spacing holder with improved structure to secure the site firmly.

또한, 본 발명의 다른 목적은 간격 유지구를 구성하는 부품 수를 절감할 수 있으며, 조립공수를 축소시켜 작업 편의성을 증대시킬 수 있는 거푸집용 간격 유지구를 제공하는 데 있다.In addition, another object of the present invention is to provide a formwork gap holder that can reduce the number of parts constituting the gap holder, and can increase the work convenience by reducing the number of assembly.

상기한 목적을 달성하기 위한 본 발명은 양측 거푸집의 간격을 유지시키기 위한 거푸집용 간격 유지구를 구비하되,The present invention for achieving the above object is provided with a spacing holder for formwork for maintaining the spacing of the formwork on both sides,

상기 양측 거푸집 내부에 배치되고 양단부에 결합공이 각각 형성된 타이바와, 일단부에 꺾어지도록 연장된 결합편이 형성되며 록킹수단을 매개로 상기 각각의 결합공에 착탈 가능하게 결합되고 타단부가 상기 양측 거푸집을 관통하도록 결합되며 타단부에 연결공이 형성되는 지지부재와, 상기 지지부재의 연결공에 관통되도록 결합되어 상기 지지부재를 상기 양측 거푸집에 고정시키는 끼움핀을 구비한 것을 특징으로 한다.Tie bars are disposed inside the two side dies and coupling holes are formed at both ends thereof, and coupling pieces extending to be bent at one end thereof are formed. The coupling pieces are detachably coupled to the respective coupling holes via locking means, and the other ends of the two side dies are formed. The support member is coupled to penetrate through the other end is formed in the connection hole, and the fitting pin is coupled to penetrate through the connection hole of the support member to fix the support member to the formwork on both sides.

상기 결합편은 상기 타이바와의 결합시 상기 결합공의 테두리와 간섭되도록 탄성 변형 가능한 록킹편이 형성된다.The coupling piece is formed with a locking piece that is elastically deformable so as to interfere with the edge of the coupling hole when engaging with the tie bar.

상기 끼움핀은 외주면에 상기 연결공에 결합될 때 탄성 변형되어 상기 연결공의 테두리와 간섭되도록 록킹 결합되는 걸림편이 형성된다.The fitting pin is formed on the outer circumferential surface is engaged with the locking piece is elastically deformed when coupled to the connection hole to interfere with the edge of the connection hole.

상기 끼움핀은 자유 단부에 끼움공이 형성되고,The fitting pin is a fitting hole is formed at the free end,

상기 끼움공에 대해 수직으로 삽입되어 결합되는 결합핀을 더 구비한다.It is further provided with a coupling pin which is inserted and coupled perpendicularly to the fitting hole.

첫째, 타이바(100)와 지지부재(200A,200B)의 연결 작업이 결합편(210)에 의해 간편하게 이루어지게 되므로, 종래 기술의 고정핀 및 고정공을 생략할 수 있게 되어 부품 수 및 조립공수를 줄여서 비용을 절감할 수 있으며 작업자의 작업성을 향상시킬 수 있는 유용한 효과를 갖는다.First, since the connection work of the tie bar 100 and the support members (200A, 200B) is made easily by the coupling piece 210, it is possible to omit the fixing pins and fixing holes of the prior art, the number of parts and assembly labor The cost can be reduced by reducing the cost, and it has a useful effect to improve the workability of the worker.

둘째, 결합편(210)에 록킹편(215)이 형성되어 있으므로, 지지부재(200A,200B)와 타이바(100)의 연결부위를 견고하게 고정시킬 수 있는 이점을 갖는다.Second, since the locking piece 215 is formed on the coupling piece 210, the locking piece 215 is firmly fixed to the connection portions of the support members 200A and 200B and the tie bar 100.

셋째, 끼움공(305)에 대해 수직으로 결합핀(400)이 삽입되어 결합되는 결합구조를 가지게 되므로, 외력에 의한 끼움핀(300)의 이탈을 방지할 수 있다.Third, since the coupling pin 400 is vertically inserted with respect to the fitting hole 305 to have a coupling structure to be coupled, it is possible to prevent the departure of the fitting pin 300 by an external force.

넷째, 끼움핀(300)에 걸림편(310)이 형성되어 있으므로, 지지부재(200A,200B)와 끼움핀(300)의 이탈을 방지시킴과 아울러, 끼움핀(300)을 생략할 수 있는 이점을 갖는다.Fourth, since the engaging piece 310 is formed in the fitting pin 300, while preventing the separation of the support members (200A, 200B) and the fitting pin 300, the advantage that can omit the fitting pin (300) Has

도 1은 일반적인 보 시공상태를 나타낸 도면.
도 2는 종래 거푸집용 간격 유지구를 나타낸 분해 사시도.

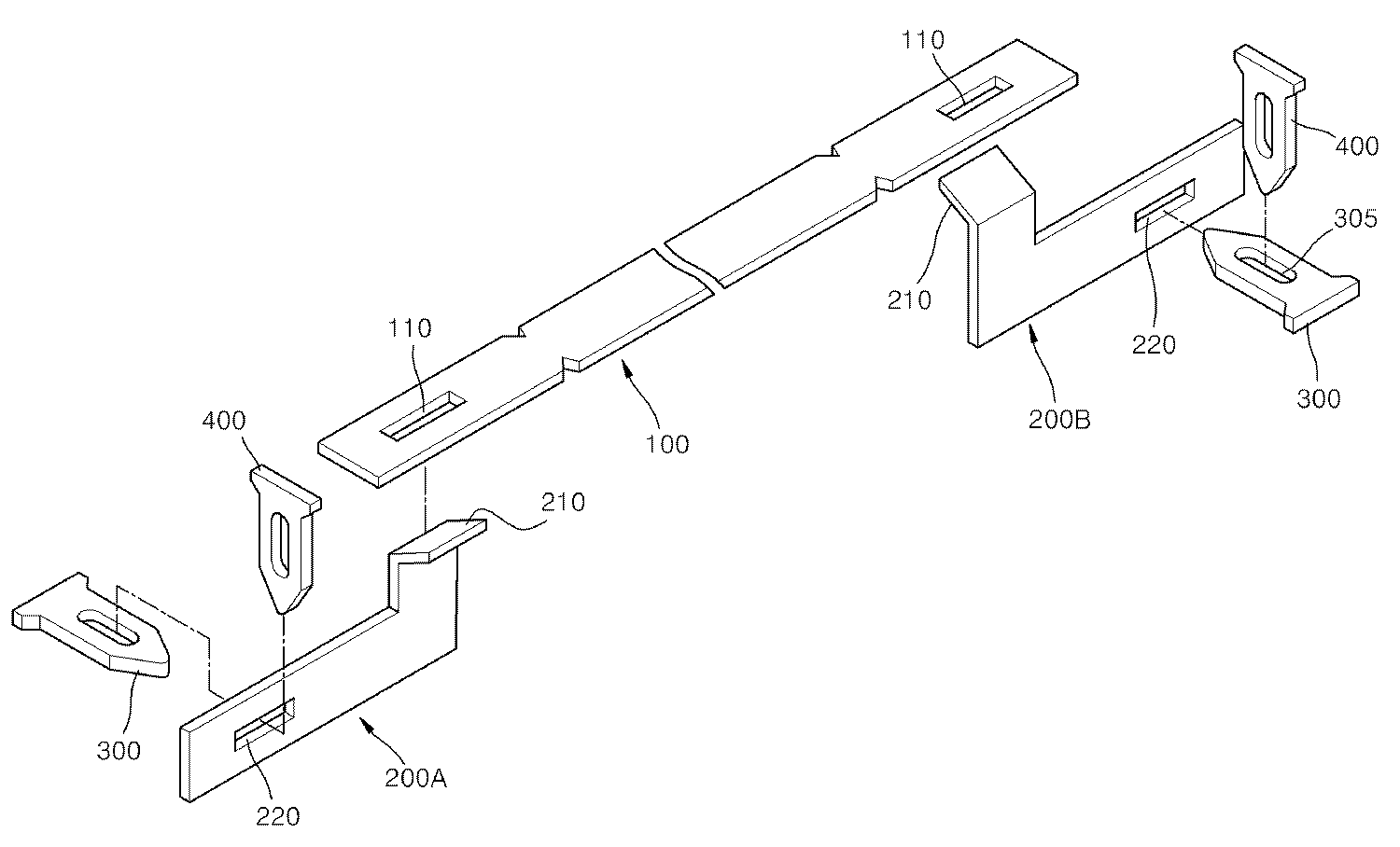

도 3은 본 발명에 따른 거푸집용 간격 유지구의 제 1실시 예를 나타낸 분해 사시도.
도 4는 도 3의 결합상태도.
도 5는 본 발명의 사용상태도.
도 6은 본 발명 지지부재의 변형 예를 보인 사시도.
도 7a,7b,7c는 도 6에 해당하는 지지부재가 타이바에 결합되는 상태를 순차적으로 나타낸 사용상태도.
도 8은 본 발명 끼움핀의 다른 예를 보인 사시도.
도 9는 본 발명의 제 2실시 예를 나타낸 사시도.
도 10a,10b는 도 9의 끼움핀과 지지부재의 조립과정을 동작 전,후로 구분하여 개략적으로 나타낸 사용상태도.1 is a view showing a general beam construction state.
Figure 2 is an exploded perspective view showing a conventional spacing holder for formwork.
Figure 3 is an exploded perspective view showing a first embodiment of the mold spacing holder according to the present invention.
4 is a joint state view of Fig.
5 is a use state diagram of the present invention.
6 is a perspective view showing a modification of the support member of the present invention.
Figure 7a, 7b, 7c is a use state diagram showing the state in which the support member corresponding to Figure 6 is coupled to the tie bar sequentially.
8 is a perspective view showing another example of the present invention pin.
9 is a perspective view showing a second embodiment of the present invention.
Figure 10a, 10b is a schematic diagram showing the use state of the assembly process of the fitting pin and the support member of Figure 9 divided into before and after operation.

본 발명은 거푸집들의 간격을 유지하기 위한 간격 유지구의 각 구성요소들의 조립성을 향상시킴과 아울러, 연결부위를 견고하게 고정시킬 수 있도록 그 구조가 개선된 거푸집용 간격 유지구에 관한 것이다.The present invention relates to a formwork spacing tool whose structure has been improved so as to improve the assembly of each component of the spacing tool to maintain the spacing of the formwork, and to securely secure the connection portion.

[제 1실시 예][First Embodiment]

본 발명 거푸집용 간격 유지구의 제 1실시 예는, 도 3 내지 도 6을 참조하여 설명하면, 양측 거푸집(10A,10B) 사이의 내부에 배치되고 일단과 타단 양단부에 결합공(110)이 각각 형성되는 타이바(100)와, 일단부가 록킹수단을 매개로 타이바(100)의 양측 단부에 형성된 결합공(110)에 각각 착탈 가능하게 결합되고 타단부에 연결공(220)이 각각 형성된 지지부재(200A,200B)와, 지지부재(200A,200B)의 연결공(220)에 관통되도록 결합되어 상기 지지부재(200A,200B)를 상기 양측 거푸집(10A,10B)에 고정시키는 끼움핀(300)으로 구성된다.3 to 6, the first embodiment of the present invention, the spacing holder for the formwork is disposed between the two formwork 10A, 10B and the coupling hole 110 is formed at one end and the other end, respectively. The support member is detachably coupled to each of the coupling holes 110 formed at both ends of the tie bar 100 and the tie bars 100 and the one end of the tie bar 100 through the locking means, and the connection holes 220 are formed at the other ends, respectively. (200A, 200B) and the fitting pin 300 is coupled to penetrate through the connecting holes 220 of the support members 200A, 200B to fix the support members 200A, 200B to the formwork 10A, 10B. It consists of.

더 상세히 설명하면, 지지부재(200A,200B)는 타이바(100)의 좌,우 양측에 결합되고 타단부가 양측 거푸집(10A,10B)의 외측으로 통과되도록 결합되어 양측 거푸집(10A,10B)의 간격을 유지시키는 기능을 갖는다.In more detail, the supporting members 200A and 200B are coupled to both left and right sides of the tie bar 100 and the other ends thereof are coupled to pass through the outside of the both side molds 10A and 10B. Has the function of maintaining the spacing.

이를 위해 양측 거푸집(10A,10B)은 지지부재(200A,200B)의 타단부가 통과되도록 슬릿홈(12)이 각각 형성되어 있다.To this end, both side dies 10A and 10B are formed with slit grooves 12 so that the other ends of the supporting members 200A and 200B pass.

타이바(100)는 전체적으로 직사각형 형태로 구성된다.The tie bar 100 is formed in a rectangular shape as a whole.

끼움핀(300)은 도 3에 도시된 바와 같이, 자유 단부에 장공 형태의 끼움공(305)이 형성되고, 상기 끼움공(305)에 대해 수직으로 삽입되어 끼움핀(300)과 지지부재(200A,200B)의 이탈을 방지하기 위한 결합핀(400)을 더 구비한다.As shown in FIG. 3, the fitting pin 300 has a fitting hole 305 having a long hole shape formed at a free end thereof, and is inserted perpendicularly to the fitting hole 305 so that the fitting pin 300 and the supporting member ( Further provided with a coupling pin 400 to prevent the separation of the 200A, 200B.

록킹수단은 지지부재(200A,200B)의 일단부에 상기 결합공(110)에 삽입되도록 일단부 테두리의 측방향으로 절곡 형성된 결합편(210)을 구비한 것이다.The locking means is provided with a coupling piece 210 bent in the lateral direction of the one end rim so as to be inserted into the coupling hole 110 at one end of the supporting members (200A, 200B).

또한, 록킹수단은 도 6에 도시된 바와 같이, 결합편(210)에 자유단부가 랜싱(Lanching) 가공에 의해 일측을 향해 경사지도록 형성되고, 탄성 변형 가능한 록킹편(215)을 더 구비하는 것이 바람직하다.In addition, as shown in Figure 6, the locking means is formed on the coupling piece 210 so that the free end is inclined toward one side by a lancing (Lanching) process, it is further provided with a locking piece 215 that is elastically deformable. desirable.

록킹편(215)은 결합공(110)에 삽입될 때 수축되고 통과된 후에는 원 상태로 복귀되는 탄성 변형과정을 가지며, 복귀된 후에 상기 결합공(110)의 테두리에 걸려서 간섭되어 지지부재(200A,200B)와 타이바(100)의 연결부위 이탈을 방지하는 기능을 수행한다.The locking piece 215 has an elastic deformation process that is retracted when it is inserted into the coupling hole 110 and is returned to its original state after being passed through. The locking piece 215 interferes with the edge of the coupling hole 110 after being returned. 200A, 200B) and the tie bar 100 to prevent the separation of the connection portion performs a function.

끼움핀(300)의 변형 실시 예는 앞서 설명한 장공 형태의 끼움공(305)에 결합되는 것이 아니라, 도 8에 도시된 바와 같이, 원형 형태를 갖는 끼움공(305)에 삽입되도록 원형 단면 형태를 갖는 끼움핀(300)을 적용할 수도 있다.
A modified embodiment of the fitting pin 300 is not coupled to the fitting hole 305 of the long hole shape described above, as shown in Figure 8, to have a circular cross-sectional shape to be inserted into the fitting hole 305 having a circular shape Having a fitting pin 300 may be applied.

이러한 구성을 갖는 본 발명의 제 1실시 예는, 도 4 및 도 5에 도시된 바와 같이, 타이바(100)의 양측 단부에 지지부재(200A,200B)의 일단부를 록킹수단으로 각각 연결시킨 후에, 지지부재(200A,200B)의 타단부를 양측 거푸집(10A,10B)의 슬릿홈 내로 통과시킨다.According to the first embodiment of the present invention having such a configuration, as shown in FIGS. 4 and 5, after connecting one ends of the supporting members 200A and 200B to the opposite ends of the tie bar 100, respectively, with locking means. The other ends of the supporting members 200A and 200B are passed into the slit grooves of the both side dies 10A and 10B.

이때, 록킹수단은 지지부재(200A,200B)의 결합편(210)을 타이바(100)의 결합공(110)에 비스듬한 각도로 삽입시키면, 결합편(210)의 하부면이 결합공(110) 테두리에 안착되도록 면접촉되어 연결되는 구조를 갖는다.At this time, the locking means is inserted into the coupling piece 210 of the support members (200A, 200B) at an oblique angle to the coupling hole 110 of the tie bar 100, the lower surface of the coupling piece 210 is the coupling hole 110 ) Has a structure that is connected in contact with the surface to be seated on the rim.

이후에, 양측 거푸집(10A,10B)의 외측으로 통과된 각 지지부재(200A,200B)의 타단부에 끼움핀(300)을 삽입시켜 지지부재(200A,200B)를 양측 거푸집(10A,10B)에 고정시킨다.Subsequently, the fitting pin 300 is inserted into the other end of each of the supporting members 200A and 200B passed through the outside of the both side molds 10A and 10B, thereby supporting the supporting members 200A and 200B. Fix it to

끼움핀(300)은 지지부재(200A,200B)의 연결공(220)에 수평방향으로 삽입되며, 끼움핀(300)의 이탈을 방지하도록 끼움핀(300)의 끼움공(305)에 결합핀(400)이 수직방향으로 삽입되는 조립과정을 갖는다.The fitting pin 300 is inserted into the connection hole 220 of the support members 200A and 200B in the horizontal direction, and the coupling pins to the fitting hole 305 of the fitting pin 300 to prevent the fitting pin 300 from being separated. 400 has an assembly process that is inserted in the vertical direction.

즉, 본 발명은 양측 거푸집(10A,10B) 내부에 타이바(100)를 수평으로 배치시키고, 타이바(100)의 양측 단부에 록킹수단을 매개로 지지부재(200A,200B)를 각각 결합시킨 후에, 지지부재(200A,200B)의 타단부들을 양측 거푸집(10A,10B)의 슬릿홈 내부로 통과시켜 외측으로 돌출되도록 배치한 후에, 지지부재(200A,200B)의 연결공(220)에 끼움핀(300)을 삽입시키고, 끼움핀(300)의 끼움공(305)에 결합핀(400)을 삽입시키는 조립과정을 갖는다.That is, according to the present invention, the tie bars 100 are horizontally disposed inside the molds 10A and 10B on both sides, and the support members 200A and 200B are coupled to the opposite ends of the tie bars 100 via locking means. Later, the other ends of the supporting members 200A and 200B are passed through the slit grooves of both side molds 10A and 10B to be disposed to protrude outwards, and then fitted into the connection holes 220 of the supporting members 200A and 200B. Insert the pin 300, and has an assembly process for inserting the coupling pin 400 in the fitting hole 305 of the fitting pin (300).

이로써, 양측 거푸집(10A,10B)을 타이바(100)와 지지부재(200A,200B)로 결속시킴으로써, 양측 거푸집(10A,10B)이 콘트리트 타설작업 중에 외측으로 벌어지는 현상을 예방할 수 있다.As a result, by binding both side dies 10A and 10B to the tie bars 100 and the support members 200A and 200B, the phenomenon in which the both side dies 10A and 10B open out during the concrete pouring operation can be prevented.

한편, 록킹수단의 다른 예(결합편(210)에 록킹편(215)이 형성된 것)의 경우, 록킹편(215)은 타이바(100)의 결합공(110)에 삽입될 때 도 7a와 7b에서와 같이, 자유단부가 수축되는 변형과정을 가지고, 결합편(210)이 타이바(100)의 결합공(110)을 통과한 후에는 도 7c에서와 같이, 록킹편(215)이 원 상태로 복귀되어 결합공(110)의 테두리 부위에 걸려 간섭되므로, 타이바(100)와 지지부재(200A,200B)의 이탈을 방지할 수 있는 이점을 갖는다.
On the other hand, in the case of another example of the locking means (locking piece 215 is formed in the engaging piece 210), the locking piece 215 is inserted into the engaging hole 110 of the tie bar 100 and 7a As in 7b, the free end is deformed, and after the coupling piece 210 passes through the coupling hole 110 of the tie bar 100, as shown in FIG. Since the return to the state is caught and interfered with the edge portion of the coupling hole 110, there is an advantage that can prevent the tie bar 100 and the separation of the support members (200A, 200B).

[제 2실시 예][Second Embodiment]

본 발명의 제 2실시 예는 도 9 및 도 10에 도시된 바와 같이, 끼움핀(300)에 지지부재(200A,200B)와의 이탈을 방지하기 위한 이탈방지수단이 더 구비된 것이다.As shown in FIG. 9 and FIG. 10, the second embodiment of the present invention further includes a separation preventing means for preventing separation from the support members 200A and 200B in the fitting pin 300.

이탈방지수단은 끼움핀(300)의 외주면에 상기 지지부재(200A,200B)의 연결공(220)에 결합될 때 탄성 변형되어 상기 연결공(220)의 테두리와 간섭되도록 록킹 결합되는 걸림편(310)이 형성된 것이다.The separation preventing means is a locking piece that is elastically deformed when coupled to the connection hole 220 of the support members 200A and 200B on the outer circumferential surface of the fitting pin 300 so as to interfere with the edge of the connection hole 220. 310 is formed.

걸림편(310)은 스크랩이 발생되지 않는 랜싱 가공에 의해 자유단부가 외측 방향으로 휘어지게 형성된 구조를 갖는다.The locking piece 310 has a structure in which the free end is bent in an outward direction by a lancing process in which no scrap is generated.

이로써, 끼움핀(300)의 걸림편(310)은 지지부재(200A,200B)의 연결공(220) 내부를 통과할 때 끼움핀(300)의 끼움공(305)에 대해 수평방향으로 수축되고, 연결공(220)을 통과한 후에는 탄성력에 의해 복귀되어 연결공(220)의 테두리 부위에 걸려 간섭된다.As a result, the engaging piece 310 of the fitting pin 300 is contracted in a horizontal direction with respect to the fitting hole 305 of the fitting pin 300 when passing through the connection hole 220 of the support members 200A and 200B. , After passing through the connection hole 220 is returned by the elastic force is caught by the edge portion of the connection hole 220 is interfered.

이에 따라, 걸림편(310)은 끼움핀(300)과 지지부재(200A,200B)의 이탈을 방지하는 기능을 수행하게 되므로, 제 1실시 예의 결합핀(400)을 생략할 수 있게 되어 필요 부품 및 조립공수를 줄일 수 있는 이점을 갖는다.
Accordingly, the engaging piece 310 is to perform the function of preventing the separation of the fitting pin 300 and the support member (200A, 200B), it is possible to omit the coupling pin 400 of the first embodiment necessary parts And it has the advantage of reducing the assembly labor.

상기한 바와 같이 설명한 본 발명은 기둥이나 보를 시공하는 거푸집(10A,10B)에 적용 가능하며, 간격 유지구를 구성하는 각 구성요소의 개수를 줄일 수 있으므로 비용을 절감할 수 있으며, 조립작업이 간편해지므로 작업 편의성을 향상시킬 수 있게 된다.The present invention described as described above is applicable to the formwork (10A, 10B) for constructing the column or beam, and can reduce the number of components constituting the interval retainer can reduce the cost, easy assembly work As a result, work convenience can be improved.

* 도면의 주요부분에 대한 부호의 설명 *
10A,10B : 양측 거푸집 12 : 슬릿홈
100 : 타이바 110 : 결합공
200A,200B : 지지부재 210 : 결합편
215 : 록킹편 220 : 연결공
300 : 끼움핀 305 : 끼움공
310 : 걸림편 400 : 결합핀Description of the Related Art [0002]
10A, 10B: Formwork on both sides 12: Slit groove
100: tie bar 110: coupling hole
200A, 200B: Support member 210: Joining piece
215: locking flight 220: connection hole
300: fitting pin 305: fitting hole
310: locking piece 400: coupling pin

Claims (4)

양측 거푸집의 간격을 유지시키기 위한 거푸집용 간격 유지구에 있어서,
상기 양측 거푸집(10A,10B) 내부에 배치되고 양단부에 결합공(110)이 각각 형성된 타이바(100)와,
일단부에 꺾어지도록 연장된 결합편(210)이 형성되며 상기 결합편(210)이 각각의 결합공(110)에 착탈 가능하게 결합되고 타단부가 상기 양측 거푸집(10A,10B)을 관통하도록 결합되며 타단부에 연결공(220)이 형성되는 지지부재(200A,200B)와,
상기 지지부재(200A,200B)의 연결공(220)에 관통되도록 결합되어 상기 지지부재(200A,200B)를 상기 양측 거푸집(10A,10B)에 고정시키는 끼움핀(300)을 구비하며,
상기 결합편(210)은 상기 타이바(100)와의 결합시 상기 결합공(110)의 테두리와 간섭되도록 탄성 변형 가능한 록킹편(215)이 형성된 것을 특징으로 하는 거푸집용 간격 유지구.In the formwork gap holder for maintaining the gap between the two formwork,
Tie bars 100 disposed inside the molds 10A and 10B and having coupling holes 110 formed at both ends thereof;
A coupling piece 210 extending to be bent at one end is formed, and the coupling piece 210 is detachably coupled to each coupling hole 110, and the other end is coupled to penetrate both side molds 10A and 10B. And support members (200A, 200B) and the other end is formed with a connection hole 220,
It is coupled to penetrate through the connection hole 220 of the support member (200A, 200B) and has a fitting pin 300 for fixing the support member (200A, 200B) to the mold (10A, 10B) on both sides,
The coupling piece 210 is a mold spacing holder, characterized in that the locking piece 215 is elastically deformable so as to interfere with the rim of the coupling hole 110 when the tie bar 100 is coupled. 삭제delete 청구항 1에 있어서,
상기 끼움핀(300)은 외주면에 상기 연결공(220)에 결합될 때 탄성 변형되어 상기 연결공(220)의 테두리와 간섭되도록 록킹 결합되는 걸림편(310)이 형성된 것을 특징으로 하는 거푸집용 간격 유지구.The method according to claim 1,
The fitting pin 300 is formed on the outer circumferential surface of the formwork, characterized in that the engaging piece 310 is elastically deformed when coupled to the connecting hole 220 is locked so as to interfere with the edge of the connecting hole 220 is formed. Yuji. 청구항 1에 있어서,
상기 끼움핀(300)은 자유 단부에 끼움공(305)이 형성되고,
상기 끼움공(305)에 대해 수직으로 삽입되어 결합되는 결합핀(400)을 더 구비한 것을 특징으로 하는 거푸집용 간격 유지구.The method according to claim 1,
The fitting pin 300 has a fitting hole 305 is formed at the free end,
Forming spacing for the die, characterized in that it further comprises a coupling pin 400 which is inserted and coupled vertically with respect to the fitting hole (305).
