JP7660460B2 - ポリプロピレン系樹脂発泡粒子、ポリプロピレン系樹脂発泡粒子の製造方法、及びポリプロピレン系樹脂発泡粒子成形体 - Google Patents
ポリプロピレン系樹脂発泡粒子、ポリプロピレン系樹脂発泡粒子の製造方法、及びポリプロピレン系樹脂発泡粒子成形体 Download PDFInfo
- Publication number
- JP7660460B2 JP7660460B2 JP2021130797A JP2021130797A JP7660460B2 JP 7660460 B2 JP7660460 B2 JP 7660460B2 JP 2021130797 A JP2021130797 A JP 2021130797A JP 2021130797 A JP2021130797 A JP 2021130797A JP 7660460 B2 JP7660460 B2 JP 7660460B2
- Authority
- JP
- Japan
- Prior art keywords
- expanded
- polypropylene
- hindered amine
- resin
- expanded beads
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
Images
Landscapes
- Manufacture Of Porous Articles, And Recovery And Treatment Of Waste Products (AREA)
- Processing And Handling Of Plastics And Other Materials For Molding In General (AREA)
Description
本発明は、ポリプロピレン系樹脂発泡粒子、ポリプロピレン系樹脂発泡粒子の製造方法、及びポリプロピレン系樹脂発泡粒子成形体に関する。
ポリプロピレン系樹脂発泡粒子を型内成形してなるポリプロピレン系樹脂発泡粒子成形体は、梱包材や自動車部材、建築材料などの種々の用途に使用されている。近年、ポリプロピレン系樹脂発泡粒子成形体の用途の多様化から、より厚みの厚い発泡粒子成形体や、おこし状の発泡粒子成形体といった、様々な発泡粒子成形体が所望される。尚、おこし状の発泡粒子成形体とは、発泡粒子成形体を構成する発泡粒子同士が、発泡粒子の表面の一部で互いに融着するとともに、粒子間において目視可能な空隙を有する成形体を意味する。ポリプロピレン系樹脂発泡粒子及びポリプロピレン系樹脂発泡粒子成形体は、例えば、次のようにして製造される。
まず、容器内の無機分散剤を含む水性媒体中に、ポリプロピレン系樹脂を基材樹脂とする樹脂粒子を分散させる。次いで、容器内で上記樹脂粒子に発泡剤を含浸させ、発泡剤を含む当該樹脂粒子（発泡性樹脂粒子）を水性媒体と共に容器から放出して発泡させる。このようにして、ポリプロピレン系樹脂発泡粒子が製造される。
ポリプロピレン系樹脂発泡粒子成形体は、上述のとおり製造された発泡粒子を成形型内に充填し、スチーム等の加熱媒体を供給し、所望の形状に賦形することにより製造される。このとき、成形型内に充填された発泡粒子は、二次発泡すると共に、その表面が溶融することで隣り合う発泡粒子と相互に融着する。
上述のように製造されるポリプロピレン系樹脂発泡粒子は、これを用いて製造される発泡粒子成形体の難燃性を高めるために、ヒンダードアミン系難燃剤を含有する場合がある（例えば、特許文献１）。
所望する難燃性を発揮させるために、上述するとおりヒンダードアミン系難燃剤をポリプロピレン系樹脂発泡粒子に添加した場合、以下の点に関して向上の余地があった。
即ち、ヒンダードアミン系難燃剤を含有するポリプロピレン系樹脂発泡粒子を用いて型内成形を行った場合、発泡粒子同士の融着性が低下する傾向にあった。そのため、発泡粒子の発泡倍率や、型内成形条件等によっては、所望する難燃性を有すると共に発泡粒子同士の融着性に優れる発泡粒子成形体を得ることが難しくなる場合があった。特に、より厚みの厚い部分を有する発泡粒子成形体や、おこし状の発泡粒子成形体を製造する場合には、発泡粒子同士の融着性に改善の余地があった。
即ち、ヒンダードアミン系難燃剤を含有するポリプロピレン系樹脂発泡粒子を用いて型内成形を行った場合、発泡粒子同士の融着性が低下する傾向にあった。そのため、発泡粒子の発泡倍率や、型内成形条件等によっては、所望する難燃性を有すると共に発泡粒子同士の融着性に優れる発泡粒子成形体を得ることが難しくなる場合があった。特に、より厚みの厚い部分を有する発泡粒子成形体や、おこし状の発泡粒子成形体を製造する場合には、発泡粒子同士の融着性に改善の余地があった。
本発明は、かかる背景に鑑みてなされたものであり、難燃性に優れると共に、発泡粒子同士の融着性にも優れる発泡粒子成形体を提供可能なポリプロピレン系樹脂発泡粒子、ポリプロピレン系樹脂発泡粒子の製造方法、及びポリプロピレン系樹脂発泡粒子成形体を提供するものである。
本発明のポリプロピレン系樹脂発泡粒子は、ＮＯＲ型ヒンダードアミンを含むポリプロピレン系樹脂発泡粒子であって、上記ポリプロピレン系樹脂発泡粒子は、ポリエチレン系樹脂を含むポリエチレン系樹脂組成物から構成される表面を有し、上記ポリプロピレン系樹脂発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合が０．０３重量％以上０．５重量％以下であり、上記ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、上記ポリプロピレン系樹脂発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合よりも少ない（ただし、０を含む）ことを特徴とする。
また本発明のポリプロピレン系樹脂発泡粒子の製造方法は、ポリプロピレン系樹脂を基材樹脂とし、ＮＯＲ型ヒンダードアミンを含む芯層に、ポリエチレン系樹脂組成物を被覆する被覆工程、及び、上記被覆工程によって得られた上記芯層と上記ポリエチレン系樹脂組成物から構成された表面とを有するポリプロピレン系樹脂粒子を発泡させてポリプロピレン系樹脂発泡粒子を得る発泡工程を含み、上記ポリプロピレン系樹脂粒子において、上記ポリプロピレン系樹脂粒子中のＮＯＲ型ヒンダードアミンの配合割合が０．０３重量％以上０．５重量％以下であり、かつ上記ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、上記ポリプロピレン系樹脂粒子中のＮＯＲ型ヒンダードアミンの配合割合よりも少ない（ただし、０を含む）ことを特徴とする。
また本発明のポリプロピレン系樹脂発泡粒子成形体は、本発明のポリプロピレン系樹脂発泡粒子を型内成形してなることを特徴とする。
本発明のポリプロピレン系樹脂発泡粒子は、所定範囲のＮＯＲ型ヒンダードアミンを含むと共に、当該発泡粒子の表面を構成するポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、発泡粒子全体におけるＮＯＲ型ヒンダードアミンの配合割合よりも少ない。かかる本発明のポリプロピレン系樹脂発泡粒子は、良好な難燃性を維持しつつ発泡粒子同士の融着性にも優れる発泡粒子成形体を提供可能である。したがって、本発明のポリプロピレン系樹脂発泡粒子は、一般的な発泡粒子成形体に加え、より厚みの厚い発泡粒子成形体や、おこし状の発泡粒子成形体にも好適に使用することができる。
また本発明のポリプロピレン系樹脂発泡粒子の製造方法によれば、良好な難燃性を維持しつつ型内成形時の発泡粒子同士の融着性にも優れるポリプロピレン系樹脂発泡粒子を良好に製造することができる。
また本発明のポリプロピレン系樹脂発泡粒子成形体は、難燃性に優れると共に、発泡粒子同士の融着性にも優れる。
以下に、本発明のポリプロピレン系樹脂発泡粒子、本発明のポリプロピレン系樹脂発泡粒子の製造方法及び本発明の発泡粒子成形体について順に説明する。尚、以下において本発明のポリプロピレン系樹脂発泡粒子の製造方法を単に、本発明の製造方法という場合がある。本発明の説明には、適宜図１、図２を用いる。
図１は、本発明の製造方法の一実施形態に関し、製造方法の一部を説明する説明図である。図（１Ａ）には、本発明の製造方法の一実施形態において用いられるポリプロピレン系樹脂粒子１０の断面を示し、図（１Ｂ）には、図（１Ａ）に示すポリプロピレン系樹脂粒子１０を発泡させて製造されたポリプロピレン系樹脂発泡粒子２０の断面を示している。
尚、本発明に関する難燃性は、ＦＭＶＳＳ３０２燃焼試験に基づき評価される性能を指す。
図１は、本発明の製造方法の一実施形態に関し、製造方法の一部を説明する説明図である。図（１Ａ）には、本発明の製造方法の一実施形態において用いられるポリプロピレン系樹脂粒子１０の断面を示し、図（１Ｂ）には、図（１Ａ）に示すポリプロピレン系樹脂粒子１０を発泡させて製造されたポリプロピレン系樹脂発泡粒子２０の断面を示している。
尚、本発明に関する難燃性は、ＦＭＶＳＳ３０２燃焼試験に基づき評価される性能を指す。
［ポリプロピレン系樹脂発泡粒子］
図（１Ｂ）に示すとおり、本発明のポリプロピレン系樹脂発泡粒子２０は、ポリエチレン系樹脂を含むポリエチレン系樹脂組成物から構成される表面２２を有する。尚、以下では、ポリプロピレン系樹脂発泡粒子２０を単に発泡粒子２０という場合がある。またポリプロピレン系樹脂粒子１０を単に樹脂粒子１０という場合がある。
発泡粒子２０は、ＮＯＲ型ヒンダードアミンを含んでいる。発泡粒子２０に含まれるＮＯＲ型ヒンダードアミンの配合割合は０．０３重量％以上０．５重量％以下である。このように充分な量のＮＯＲ型ヒンダードアミンが配合されることによって、発泡粒子２０及びこれを用いて成形された発泡粒子成形体は良好な難燃性を発揮しうる。
また発泡粒子２０は、上述するポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合よりも少なくなるよう構成されている。ここでポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が少ないとは、表面２２を構成するポリエチレン系樹脂組成物においてＮＯＲ型ヒンダードアミンが０重量％である場合を含む。かかる構成を備えることにより、本発明は、良好な難燃性を維持しつつ、融着性に優れた発泡粒子成形体を型内成形可能な発泡粒子２０を提供することができる。
図（１Ｂ）に示すとおり、本発明のポリプロピレン系樹脂発泡粒子２０は、ポリエチレン系樹脂を含むポリエチレン系樹脂組成物から構成される表面２２を有する。尚、以下では、ポリプロピレン系樹脂発泡粒子２０を単に発泡粒子２０という場合がある。またポリプロピレン系樹脂粒子１０を単に樹脂粒子１０という場合がある。
発泡粒子２０は、ＮＯＲ型ヒンダードアミンを含んでいる。発泡粒子２０に含まれるＮＯＲ型ヒンダードアミンの配合割合は０．０３重量％以上０．５重量％以下である。このように充分な量のＮＯＲ型ヒンダードアミンが配合されることによって、発泡粒子２０及びこれを用いて成形された発泡粒子成形体は良好な難燃性を発揮しうる。
また発泡粒子２０は、上述するポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合よりも少なくなるよう構成されている。ここでポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が少ないとは、表面２２を構成するポリエチレン系樹脂組成物においてＮＯＲ型ヒンダードアミンが０重量％である場合を含む。かかる構成を備えることにより、本発明は、良好な難燃性を維持しつつ、融着性に優れた発泡粒子成形体を型内成形可能な発泡粒子２０を提供することができる。
上述するように、従来、ＮＯＲ型ヒンダードアミンを難燃剤として含む難燃性のポリプロピレン系樹脂発泡粒子（以下、単に難燃性発泡粒子ともいう）が知られていた。かかる難燃性発泡粒子は、一般的に、ポリプロピレン系樹脂などの基材樹脂とＮＯＲ型ヒンダードアミンとを溶融混練して溶融混練物を調製し、これを用いて樹脂粒子を造粒し、この樹脂粒子を発泡させることにより製造される。このように製造された従来の難燃性発泡粒子は、発泡粒子全体においてＮＯＲ型ヒンダードアミンが分散されている。つまり、従来の難燃性発泡粒子に含有されるＮＯＲ型ヒンダードアミンは、発泡粒子の表面及び当該表面よりも発泡粒子の中心側のいずれにも、同程度に配合されていた。

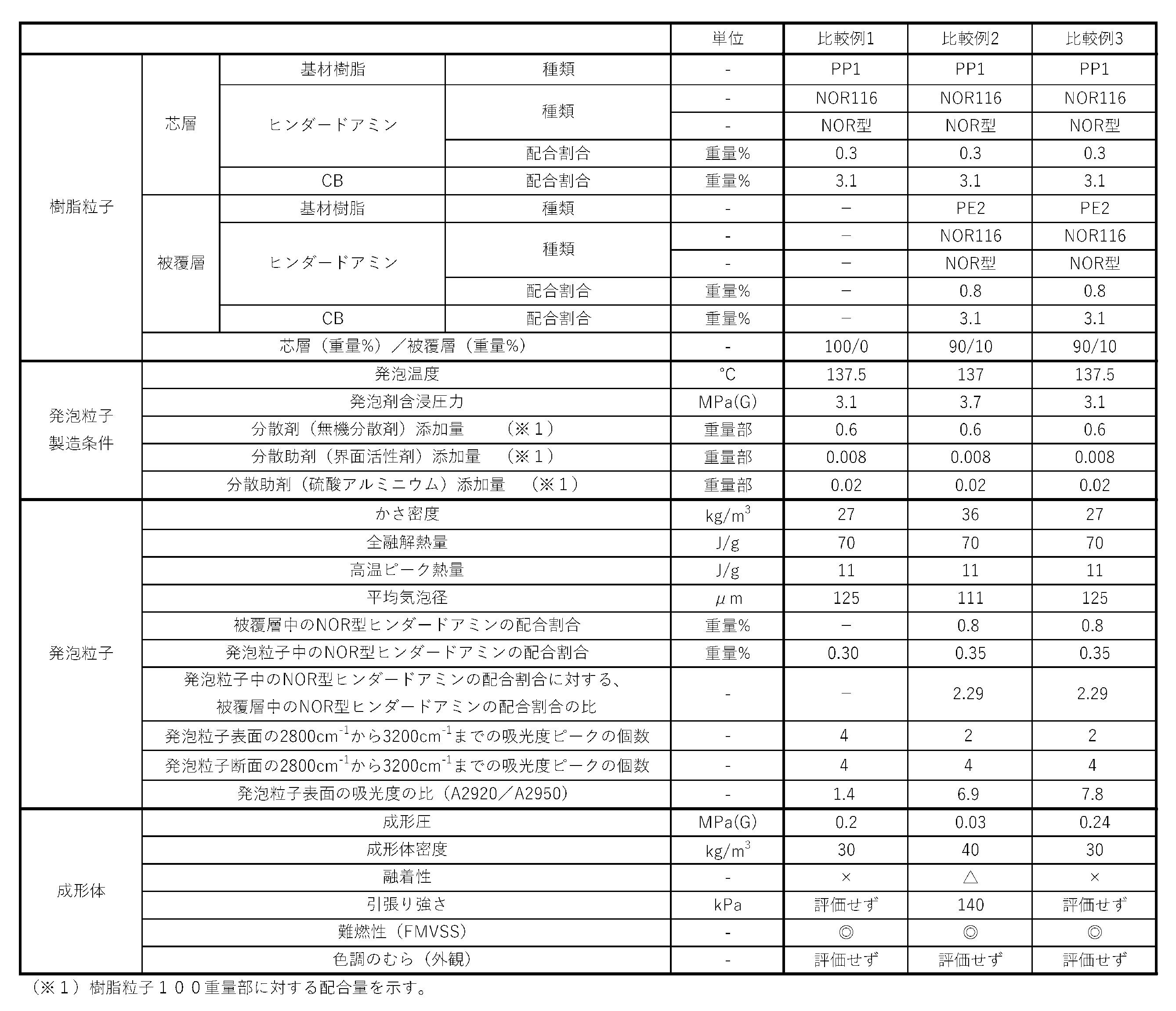

かかるＮＯＲ型ヒンダードアミンを含む従来の難燃性発泡粒子は、ＮＯＲ型ヒンダードアミンを含まない発泡粒子に比べて、発泡粒子同士の融着性が低下する傾向にあった。またかかる傾向は、発泡粒子のかさ密度が低い場合等に顕著であることがわかった。これらの理由は明らかではないが、ＮＯＲ型ヒンダードアミンが発泡粒子の表面に相対的に多く存在することにより、型内成形時の発泡粒子同士の融着が阻害されているものと推測された。
かかるＮＯＲ型ヒンダードアミンを含む従来の難燃性発泡粒子は、ＮＯＲ型ヒンダードアミンを含まない発泡粒子に比べて、発泡粒子同士の融着性が低下する傾向にあった。またかかる傾向は、発泡粒子のかさ密度が低い場合等に顕著であることがわかった。これらの理由は明らかではないが、ＮＯＲ型ヒンダードアミンが発泡粒子の表面に相対的に多く存在することにより、型内成形時の発泡粒子同士の融着が阻害されているものと推測された。
ＮＯＲ型ヒンダードアミン系難燃剤を含有する発泡粒子は、その表面に低融点のポリエチレン系樹脂が存在する場合であっても、当該表面にＮＯＲ型ヒンダードアミンが十分に配合されることで、良好な融着性が示されない場合があった。特に、ＮＯＲ型ヒンダードアミン系難燃剤を含有する発泡粒子を用いて、より厚みの厚い部分を有する成形体や、おこし状の成形体を製造する場合には、発泡粒子同士の融着性に関し改善の余地があった。上記厚みの厚い部分を有する発泡粒子成形体とは、たとえば、厚み８０ｍｍ以上の部分を有する発泡粒子成形体を指す。厚みの厚い部分を有する発泡粒子成形体は、型内成形時、成形体内部までスチームが行き亘り難いため内部の融着性が低下しやすい。なお、発泡粒子成形体の厚みとは、発泡粒子の型内成形において、型開き方向の厚みを意味する。
これに対し、本発明は、ポリエチレン系樹脂組成物を用いて発泡粒子の表面を構成するとともに、当該ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、ポリプロピレン系樹脂発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合よりも少なくなるよう調整することで、良好な難燃性を示すとともに発泡粒子同士の融着性の低下を防止する。
これに対し、本発明は、ポリエチレン系樹脂組成物を用いて発泡粒子の表面を構成するとともに、当該ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、ポリプロピレン系樹脂発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合よりも少なくなるよう調整することで、良好な難燃性を示すとともに発泡粒子同士の融着性の低下を防止する。
以下に本発明の発泡粒子２０についてさらに詳細に説明する。
発泡粒子２０は、表面２２がポリエチレン系樹脂組成物から構成される。発泡粒子２０に関し、表面２２を除いた部分を発泡粒子本体２１という場合がある。
発泡粒子２０は、表面２２がポリエチレン系樹脂組成物から構成される。発泡粒子２０に関し、表面２２を除いた部分を発泡粒子本体２１という場合がある。
ＮＯＲ型ヒンダードアミン：
発泡粒子２０は、ＮＯＲ型ヒンダードアミンを０．０３重量％以上０．５重量％以下の範囲の配合割合で含む。発泡粒子２０におけるＮＯＲ型ヒンダードアミンの配合割合が少なすぎる場合、これを用いて製造される発泡粒子成形体の難燃性を高めることが困難となる。一方、発泡粒子２０におけるＮＯＲ型ヒンダードアミンの配合割合が多すぎる場合、発泡粒子２０における気泡径が不均一になりやすく、得られる発泡粒子成形体の難燃性や表面性等が低下する虞がある。
発泡粒子２０は、ＮＯＲ型ヒンダードアミンを０．０３重量％以上０．５重量％以下の範囲の配合割合で含む。発泡粒子２０におけるＮＯＲ型ヒンダードアミンの配合割合が少なすぎる場合、これを用いて製造される発泡粒子成形体の難燃性を高めることが困難となる。一方、発泡粒子２０におけるＮＯＲ型ヒンダードアミンの配合割合が多すぎる場合、発泡粒子２０における気泡径が不均一になりやすく、得られる発泡粒子成形体の難燃性や表面性等が低下する虞がある。
発泡粒子２０を用いて製造される発泡粒子成形体に黒色の外観を付するために、発泡粒子２０にカーボンブラックが添加される場合がある。ただし、一般的にカーボンブラックを含む発泡粒子は、燃えやすくなる傾向にある。そのため、黒色を呈し得る程度にカーボンブラックを含んでいても、得られる発泡粒子成形体を燃え難くするという観点から、発泡粒子２０におけるＮＯＲ型ヒンダードアミンの配合割合は、０．０５重量％以上であることが好ましく、０．０６重量％以上であることがより好ましい。一方、発泡粒子２０の型内成形性を高めるという観点から、発泡粒子２０におけるＮＯＲ型ヒンダードアミンの配合割合は、０．４重量％以下であることが好ましく、０．３５重量％以下であることがより好ましく、０．３重量％以下であることがさらに好ましい。
発泡粒子２０に含まれたＮＯＲ型ヒンダードアミンの配合割合は、発泡粒子２０を製造するための各材料におけるＮＯＲ型ヒンダードアミンの配合割合等などから算出することができる。例えば、発泡粒子２０を製造するために調製された樹脂粒子１０に着眼すればよい。図（１Ａ）に示すとおり樹脂粒子１０は、発泡粒子２０を製造するための材料であり、芯層１１及びポリエチレン系樹脂を含むポリエチレン系樹脂組成物から構成される表面１２を備える。かかる樹脂粒子１０に発泡剤を含浸させて発泡させることで発泡粒子２０を得ることができる。芯層１１と表面１２との重量比、芯層１１へのＮＯＲ型ヒンダードアミンの配合割合、及び表面１２へのＮＯＲ型ヒンダードアミンの配合割合の関係から、これを用いて製造された発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合を算出することができる。
また別の方法として、発泡粒子２０に含まれたＮＯＲ型ヒンダードアミンの配合割合を、当該発泡粒子２０から直接測定してもよい。例えば発泡粒子２０を、プロトン核磁気共鳴（１Ｈ-ＮＭＲ）等に供することにより、発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合を求めることができる。
本発明に関し、ＮＯＲ型ヒンダードアミンとは、Ｎ－アルコキシル基（＞Ｎ－ＯＲ）の構造を有する化合物である。ＮＯＲ型ヒンダードアミンとしては、例えば、下記一般式（１）の骨格を少なくとも１つ備える化合物が挙げられる。一般式（１）におけるＲには、任意の構造が結合する。例えば、一般式（１）におけるＲとして、アルキル基、シクロアルキル基、アラルキル基、アリール基等が例示される。また、一般式（１）におけるアルコキシル基としては、シクロヘキシルオキシ基、オクチルオキシ基等が例示される。
本発明に用いられるＮＯＲ型ヒンダードアミンの好ましい例としては、例えば下記化学式（２）～化学式（４）で示される化合物などが挙げられる。
化学式（２）は、商品名ＮＯＲ１１６（分子量２２６１、ＢＡＳＦ社製）、化学式（３）は、商品名ＦＰ－Ｔ８０（分子量６８１、株式会社ＡＤＥＫＡ社製）、化学式（４）は、商品名Ｔｉｎｕｖｉｎ１２３（分子量７３７、ＢＡＳＦ社製）である。
化学式（２）は、商品名ＮＯＲ１１６（分子量２２６１、ＢＡＳＦ社製）、化学式（３）は、商品名ＦＰ－Ｔ８０（分子量６８１、株式会社ＡＤＥＫＡ社製）、化学式（４）は、商品名Ｔｉｎｕｖｉｎ１２３（分子量７３７、ＢＡＳＦ社製）である。
尚、発泡粒子２０は、１種のＮＯＲ型ヒンダードアミンを含んでもよいし、２種以上のＮＯＲ型ヒンダードアミンを含んでもよい。また、本発明の発泡粒子は、ＮＯＲ型ヒンダードアミンに加えて、ＮＯＲ型ヒンダードアミン以外の他の難燃剤を含んでもよい。他の難燃剤としては、ハロゲン系難燃剤、リン系難燃剤、金属水酸化物、上記一般式（１）で表されるＮＯＲ型ヒンダードアミン以外のヒンダードアミンが例示される。
発泡粒子２０中に、一般式（１）で表されるＮＯＲ型ヒンダードアミン以外の他の難燃剤が含まれる場合、他の難燃剤の配合割合は、本発明の趣旨を逸脱しない範囲で調整されればよい。
発泡粒子２０中に、一般式（１）で表されるＮＯＲ型ヒンダードアミン以外の他の難燃剤が含まれる場合、他の難燃剤の配合割合は、本発明の趣旨を逸脱しない範囲で調整されればよい。
かさ密度の低い発泡粒子やカーボンブラックを含む発泡粒子を用いた場合、良好な難燃性を安定して発揮する発泡粒子成形体を提供し難い場合がある。安定して難燃性を発揮させる観点からは、ＮＯＲ型ヒンダードアミンの分子量は、４００以上２５００以下であることが好ましく、５００以上１２００以下であることがより好ましい。また、カーボンブラック等の着色剤を含む発泡粒子を用いた場合、得られた発泡粒子成形体の色調のむらが発生する場合がある。この問題を改善するという観点からは、ＮＯＲ型ヒンダードアミンの分子量は６００以上８００以下であることが好ましい。尚、分子量を適切な範囲にすることによって上述する問題が改善される理由は定かではないが、以下のことが考えられる。上記範囲の分子量のＮＯＲ型ヒンダードアミンは、発泡粒子２０を構成する基材樹脂と混ざりやすく、発泡粒子２０を構成する基材樹脂中で凝集し難い。そのため、当該材料中でＮＯＲ型ヒンダードアミンの凝集物が生じ難く、凝集物に由来する気泡核の形成が抑制される。これにより、発泡粒子における気泡径のバラツキがより低減され、得られる成形体の気泡膜厚みが均一になりやすいことが考えられる。その結果、発泡粒子成形体の難燃性がより優れたものとなると共に、発泡粒子成形体の色調のむらも発生し難いと考えられる。
尚、発泡粒子２０中に１種類のＮＯＲ型ヒンダードアミンが含まれている場合、上述するＮＯＲ型ヒンダードアミンの分子量は、当該ＮＯＲ型ヒンダードアミンを構成する原子の原子量の合計である。
一方、発泡粒子２０中に複数種類のＮＯＲ型ヒンダードアミンが含まれている場合、上述するＮＯＲ型ヒンダードアミンの分子量は、発泡粒子２０中に含まれるＮＯＲ型ヒンダードアミンの分子量の加重平均とする。また発泡粒子２０中に含まれる個々のＮＯＲ型ヒンダードアミンのモル比率が不明である場合、ポリスチレンを標準物質とするＧＰＣにより求められる平均分子量をＮＯＲ型ヒンダードアミンの分子量とすることができる。
一方、発泡粒子２０中に複数種類のＮＯＲ型ヒンダードアミンが含まれている場合、上述するＮＯＲ型ヒンダードアミンの分子量は、発泡粒子２０中に含まれるＮＯＲ型ヒンダードアミンの分子量の加重平均とする。また発泡粒子２０中に含まれる個々のＮＯＲ型ヒンダードアミンのモル比率が不明である場合、ポリスチレンを標準物質とするＧＰＣにより求められる平均分子量をＮＯＲ型ヒンダードアミンの分子量とすることができる。
カーボンブラック：
黒色外観を有する発泡粒子成形体を提供できるという観点から、発泡粒子２０はカーボンブラックを含有することが好ましい。良好な黒色外観を有する発泡粒子成形体を得やすいという観点から、発泡粒子２０中のカーボンブラックの配合割合は、０．５重量％以上であることが好ましく、１．０重量％以上であることがより好ましく、１．５重量％以上であることがさらに好ましく、２．０重量％以上であることが特に好ましい。一方、得られる発泡粒子成形体を燃え難くするという観点から、発泡粒子２０中のカーボンブラックの配合割合は、５．０重量％以下であることが好ましく、４．０重量％以下であることがより好ましく、３．５重量％以下であることがさらに好ましく、３．２重量％以下であることが特に好ましい。
尚、発泡粒子２０あるいは後述する発泡粒子２０の表面２２におけるカーボンブラックの配合割合は、樹脂粒子１０を製造するために用いた材料から適宜算出することができる。
また、発泡粒子２０あるいは後述する発泡粒子２０の表面２２におけるカーボンブラックの配合割合を、発泡粒子２０あるいは後述する発泡粒子２０の表面２２から切り出された試験片から直接測定してもよい。測定方法としては、熱重量示差熱分析装置（つまり、ＴＧ－ＤＴＡ）を用いて、発泡粒子２０又は上記試験片を用い、ＪＩＳ Ｋ７１２０：１９８７年に基づいた測定を行い、得られるＴＧ曲線における４００℃から１０００℃までの質量減少率に基づいて、含有されるカーボンブラックの配合割合を求めることができる。
黒色外観を有する発泡粒子成形体を提供できるという観点から、発泡粒子２０はカーボンブラックを含有することが好ましい。良好な黒色外観を有する発泡粒子成形体を得やすいという観点から、発泡粒子２０中のカーボンブラックの配合割合は、０．５重量％以上であることが好ましく、１．０重量％以上であることがより好ましく、１．５重量％以上であることがさらに好ましく、２．０重量％以上であることが特に好ましい。一方、得られる発泡粒子成形体を燃え難くするという観点から、発泡粒子２０中のカーボンブラックの配合割合は、５．０重量％以下であることが好ましく、４．０重量％以下であることがより好ましく、３．５重量％以下であることがさらに好ましく、３．２重量％以下であることが特に好ましい。
尚、発泡粒子２０あるいは後述する発泡粒子２０の表面２２におけるカーボンブラックの配合割合は、樹脂粒子１０を製造するために用いた材料から適宜算出することができる。
また、発泡粒子２０あるいは後述する発泡粒子２０の表面２２におけるカーボンブラックの配合割合を、発泡粒子２０あるいは後述する発泡粒子２０の表面２２から切り出された試験片から直接測定してもよい。測定方法としては、熱重量示差熱分析装置（つまり、ＴＧ－ＤＴＡ）を用いて、発泡粒子２０又は上記試験片を用い、ＪＩＳ Ｋ７１２０：１９８７年に基づいた測定を行い、得られるＴＧ曲線における４００℃から１０００℃までの質量減少率に基づいて、含有されるカーボンブラックの配合割合を求めることができる。
カーボンブラックとしては、例えば、チャンネルブラック、ローラーブラック、ファーネスブラック、サーマルブラック、アセチレンブラック、ケッチェンブラック等を使用することができる。中でも、ファーネスブラックは、ポリプロピレン系樹脂への分散性と材料コストとのバランスに優れるため、本発明に用いられるカーボンブラックとして好ましい。
発泡粒子２０の平均気泡径は、型内成形性を向上させる観点から、５０μｍ以上が好ましく、８０μｍ以上がより好ましく、１００μｍ以上であることがさらに好ましい。また、発泡粒子成形体の色調のむらをより抑制する観点及び表面平滑性を向上させる観点から、２２０μｍ以下が好ましく、２００μｍ以下がより好ましく、１８０μｍ以下がさらに好ましい。本発明の発泡粒子は、平均気泡径が上記範囲のように、比較的小さい場合であっても、型内成形時における発泡粒子同士の融着性が良好である。
発泡粒子の平均気泡径は、次のようにして求められる値である。まず、発泡粒子を二等分した断面の写真を撮影する。撮影された写真上で発泡粒子断面の面積が概ね二等分となるように直線を引き、発泡粒子の周縁から対向する周縁までの線分の長さＬを該線分に接する全ての気泡の数Ｎで除した値（Ｌ／Ｎ）を１つの発泡粒子の平均気泡径とする。この操作を１０個以上の発泡粒子について行い、その算術平均値を発泡粒子の平均気泡径とする。
発泡粒子の平均気泡径は、次のようにして求められる値である。まず、発泡粒子を二等分した断面の写真を撮影する。撮影された写真上で発泡粒子断面の面積が概ね二等分となるように直線を引き、発泡粒子の周縁から対向する周縁までの線分の長さＬを該線分に接する全ての気泡の数Ｎで除した値（Ｌ／Ｎ）を１つの発泡粒子の平均気泡径とする。この操作を１０個以上の発泡粒子について行い、その算術平均値を発泡粒子の平均気泡径とする。
その他の添加剤：
上述する発泡粒子２０には、難燃剤、難燃助剤、気泡調整剤、滑剤、結晶核剤、着色剤、導電材、帯電防止剤等の任意の添加剤が含まれてもよい。
上述する発泡粒子２０には、難燃剤、難燃助剤、気泡調整剤、滑剤、結晶核剤、着色剤、導電材、帯電防止剤等の任意の添加剤が含まれてもよい。
発泡粒子のかさ密度：
発泡粒子２０のかさ密度は、特に限定されないが、発泡粒子成形体の剛性等をより高めるという観点からは、１０ｋｇ／ｍ３以上であることが好ましく、１５ｋｇ／ｍ３以上であることがより好ましく、１８ｋｇ／ｍ３以上であることがさらに好ましい。
一般的には発泡粒子２０のかさ密度が低い場合、発泡粒子２０中の樹脂量が少なくなるため発泡粒子２０の燃焼速度が上昇しやすい。しかし本発明では、発泡粒子２０中に十分な量のＮＯＲ型ヒンダードアミンが配合されているため、かさ密度が小さい場合でも良好な難燃性が示されうる。
また、発泡粒子成形体の軽量性をより向上させるという観点からは、発泡粒子２０のかさ密度は、５００ｋｇ／ｍ３以下であることが好ましく、１００ｋｇ／ｍ３以下であることがより好ましく、５０ｋｇ／ｍ３以下であることがさらに好ましく、４０ｋｇ／ｍ３以下であることが特に好ましい。
尚、発泡粒子２０のかさ密度の調整方法は、後述する本発明の製造方法において述べる。
発泡粒子２０のかさ密度は、特に限定されないが、発泡粒子成形体の剛性等をより高めるという観点からは、１０ｋｇ／ｍ３以上であることが好ましく、１５ｋｇ／ｍ３以上であることがより好ましく、１８ｋｇ／ｍ３以上であることがさらに好ましい。
一般的には発泡粒子２０のかさ密度が低い場合、発泡粒子２０中の樹脂量が少なくなるため発泡粒子２０の燃焼速度が上昇しやすい。しかし本発明では、発泡粒子２０中に十分な量のＮＯＲ型ヒンダードアミンが配合されているため、かさ密度が小さい場合でも良好な難燃性が示されうる。
また、発泡粒子成形体の軽量性をより向上させるという観点からは、発泡粒子２０のかさ密度は、５００ｋｇ／ｍ３以下であることが好ましく、１００ｋｇ／ｍ３以下であることがより好ましく、５０ｋｇ／ｍ３以下であることがさらに好ましく、４０ｋｇ／ｍ３以下であることが特に好ましい。
尚、発泡粒子２０のかさ密度の調整方法は、後述する本発明の製造方法において述べる。
かさ密度の測定方法：
発泡粒子２０のかさ密度は、以下の方法により測定される。まず、測定に供する発泡粒子２０を気温２３℃、相対湿度５０％、１ａｔｍの環境中で２４時間以上放置する。このようにして得られた重量Ｗ（ｇ）の発泡粒子群をメスシリンダー内に充填し、メスシリンダー底面で床面を数度、軽く叩くことにより、メスシリンダー内の発泡粒子群の充填高さを安定させる。メスシリンダーの目盛りが指す発泡粒子群のかさ体積Ｖ（Ｌ）を読み取り、発泡粒子群の重量Ｗを発泡粒子群のかさ体積Ｖで除す（Ｗ／Ｖ）。これにより求められる値をｋｇ／ｍ３に単位換算することにより、発泡粒子２０のかさ密度（ｋｇ／ｍ３）を得ることができる。
発泡粒子２０のかさ密度は、以下の方法により測定される。まず、測定に供する発泡粒子２０を気温２３℃、相対湿度５０％、１ａｔｍの環境中で２４時間以上放置する。このようにして得られた重量Ｗ（ｇ）の発泡粒子群をメスシリンダー内に充填し、メスシリンダー底面で床面を数度、軽く叩くことにより、メスシリンダー内の発泡粒子群の充填高さを安定させる。メスシリンダーの目盛りが指す発泡粒子群のかさ体積Ｖ（Ｌ）を読み取り、発泡粒子群の重量Ｗを発泡粒子群のかさ体積Ｖで除す（Ｗ／Ｖ）。これにより求められる値をｋｇ／ｍ３に単位換算することにより、発泡粒子２０のかさ密度（ｋｇ／ｍ３）を得ることができる。
（発泡粒子本体）
発泡粒子本体を構成する基材樹脂：
発泡粒子本体２１は、ポリプロピレン系樹脂を基材樹脂として構成される。ここで基材樹脂とは、発泡粒子本体２１を構成する樹脂１００重量％において５０重量％以上を占める樹脂を指す。
発泡粒子本体２１を構成する基材樹脂であるポリプロピレン系樹脂としては、プロピレン単独重合体又はプロピレンに由来する構造単位を、５０重量％を超えて含むポリプロピレン系共重合体が例示される。上記基材樹脂は、１種のポリプロピレン系樹脂であってもよいし２種以上のポリプロピレン系樹脂であってもよい。
上記プロピレン単独重合体としては、例えばアイソタクチックポリプロピレン、シンジオタクチックポリプロピレン及びアタクチックポリプロピレン等のポリプロピレン単独重合体が例示される。
また上記ポリプロピレン系共重合体としては、例えば、プロピレン－エチレン共重合体、プロピレン－ブテン共重合体、プロピレン－エチレン－ブテン共重合体などのプロピレンとエチレン又は炭素数４以上のαオレフィンとの共重合体や、プロピレン－アクリル酸共重合体、プロピレン－無水マレイン酸共重合体等が例示できる。尚、これらの共重合体は、ブロック共重合体、ランダム共重合体、グラフト共重合体のいずれでもよい。
また上述する重合体は架橋したものであってもよいが、無架橋のものであることが好ましい。発泡粒子の型内成形性の観点からは、ポリプロピレン系樹脂としては、ポリプロピレン系共重合体が好ましく、プロピレン－エチレン共重合体、プロピレン－ブテン共重合体、プロピレン－エチレン－ブテン共重合体から選択される１種以上がより好ましく、プロピレン－エチレン共重合体がさらに好ましい。
尚、本発明に関し、基材樹脂であるポリプロピレン系樹脂及びＮＯＲ型ヒンダードアミンを含み、発泡粒子本体２１を構成する材料を、ポリプロピレン系樹脂組成物という場合がある。ポリプロピレン系樹脂組成物は、上記の他に、本発明の趣旨を逸脱しない範囲において、基材樹脂であるポリプロピレン系樹脂以外のその他の重合体及び任意の添加剤を含んでもよい。
発泡粒子本体を構成する基材樹脂：
発泡粒子本体２１は、ポリプロピレン系樹脂を基材樹脂として構成される。ここで基材樹脂とは、発泡粒子本体２１を構成する樹脂１００重量％において５０重量％以上を占める樹脂を指す。
発泡粒子本体２１を構成する基材樹脂であるポリプロピレン系樹脂としては、プロピレン単独重合体又はプロピレンに由来する構造単位を、５０重量％を超えて含むポリプロピレン系共重合体が例示される。上記基材樹脂は、１種のポリプロピレン系樹脂であってもよいし２種以上のポリプロピレン系樹脂であってもよい。
上記プロピレン単独重合体としては、例えばアイソタクチックポリプロピレン、シンジオタクチックポリプロピレン及びアタクチックポリプロピレン等のポリプロピレン単独重合体が例示される。
また上記ポリプロピレン系共重合体としては、例えば、プロピレン－エチレン共重合体、プロピレン－ブテン共重合体、プロピレン－エチレン－ブテン共重合体などのプロピレンとエチレン又は炭素数４以上のαオレフィンとの共重合体や、プロピレン－アクリル酸共重合体、プロピレン－無水マレイン酸共重合体等が例示できる。尚、これらの共重合体は、ブロック共重合体、ランダム共重合体、グラフト共重合体のいずれでもよい。
また上述する重合体は架橋したものであってもよいが、無架橋のものであることが好ましい。発泡粒子の型内成形性の観点からは、ポリプロピレン系樹脂としては、ポリプロピレン系共重合体が好ましく、プロピレン－エチレン共重合体、プロピレン－ブテン共重合体、プロピレン－エチレン－ブテン共重合体から選択される１種以上がより好ましく、プロピレン－エチレン共重合体がさらに好ましい。
尚、本発明に関し、基材樹脂であるポリプロピレン系樹脂及びＮＯＲ型ヒンダードアミンを含み、発泡粒子本体２１を構成する材料を、ポリプロピレン系樹脂組成物という場合がある。ポリプロピレン系樹脂組成物は、上記の他に、本発明の趣旨を逸脱しない範囲において、基材樹脂であるポリプロピレン系樹脂以外のその他の重合体及び任意の添加剤を含んでもよい。
その他の重合体：
その他の重合体としては、ポリエチレン系樹脂、ポリスチレン系樹脂、ポリアミド系樹脂、ポリエステル系樹脂等のポリプロピレン系樹脂以外の熱可塑性樹脂や、オレフィン系熱可塑性エラストマー、スチレン系熱可塑性エラストマー等のエラストマー等が例示される。これらの他の重合体は２種以上含まれていてもよい。
発泡粒子本体２１を構成する樹脂中におけるその他の重合体の配合割合は、３０重量％以下であることが好ましく、２０重量％以下であることがより好ましく、１０重量％以下であることがさらに好ましく、５重量％以下であることがよりさらに好ましく、３重量％以下であることが特に好ましく、０重量％、つまり、発泡粒子本体２１は、重合体としてポリプロピレン系樹脂のみを含むことが最も好ましい。
その他の重合体としては、ポリエチレン系樹脂、ポリスチレン系樹脂、ポリアミド系樹脂、ポリエステル系樹脂等のポリプロピレン系樹脂以外の熱可塑性樹脂や、オレフィン系熱可塑性エラストマー、スチレン系熱可塑性エラストマー等のエラストマー等が例示される。これらの他の重合体は２種以上含まれていてもよい。
発泡粒子本体２１を構成する樹脂中におけるその他の重合体の配合割合は、３０重量％以下であることが好ましく、２０重量％以下であることがより好ましく、１０重量％以下であることがさらに好ましく、５重量％以下であることがよりさらに好ましく、３重量％以下であることが特に好ましく、０重量％、つまり、発泡粒子本体２１は、重合体としてポリプロピレン系樹脂のみを含むことが最も好ましい。
発泡粒子本体を構成する樹脂の融点：
発泡粒子２０の成形性を維持しつつ、剛性等の機械的物性により優れる発泡粒子成形体を得るという観点からは、発泡粒子本体２１を構成する樹脂の融点は、１３０℃以上１５０℃以下であることが好ましく、１３２℃以上１４５℃以下であることがより好ましく、１３５℃以上１４０℃以下であることがさらに好ましい。ここでいう樹脂の融点とは、発泡粒子本体２１を構成する樹脂が実質的に１種のポリプロピレン系樹脂である場合には、当該ポリプロピレン系樹脂の融点を指す。また発泡粒子本体２１を構成する樹脂が２種以上のポリプロピレン系樹脂の混合物であるか、又は１種以上のポリプロピレン系樹脂及びその他の樹脂を含む混合物である場合、混合物を予め押出機等で混練して得た混練物の融点を指す。
発泡粒子２０の成形性を維持しつつ、剛性等の機械的物性により優れる発泡粒子成形体を得るという観点からは、発泡粒子本体２１を構成する樹脂の融点は、１３０℃以上１５０℃以下であることが好ましく、１３２℃以上１４５℃以下であることがより好ましく、１３５℃以上１４０℃以下であることがさらに好ましい。ここでいう樹脂の融点とは、発泡粒子本体２１を構成する樹脂が実質的に１種のポリプロピレン系樹脂である場合には、当該ポリプロピレン系樹脂の融点を指す。また発泡粒子本体２１を構成する樹脂が２種以上のポリプロピレン系樹脂の混合物であるか、又は１種以上のポリプロピレン系樹脂及びその他の樹脂を含む混合物である場合、混合物を予め押出機等で混練して得た混練物の融点を指す。
発泡粒子本体２１を構成する樹脂の融点は、ＪＩＳ Ｋ７１２１：１９８７に基づいて求めることができる。この際、試験片の状態調節としては、「（２）一定の熱処理を行った後、融解温度を測定する場合」が採用される。より具体的には、ペレット状の基材樹脂２ｍｇを試験片としてＪＩＳ Ｋ７１２１：１９８７に記載されている熱流束示差走査熱量測定法に基づいて、１０℃／分の昇温速度で２３℃から２００℃まで昇温した後に、１０℃／分の冷却速度で２３℃まで降温し、再度１０℃／分の昇温速度で２３℃から２００℃まで昇温した際に得られるＤＳＣ曲線により定まる融解ピークの頂点温度を樹脂の融点とする。尚、ＤＳＣ曲線において融解ピークが２つ以上現れる場合は、最も面積の大きな融解ピークの頂点の温度を融点とする。また、測定装置は、熱流束示差走査熱量測定装置（エスアイアイ・ナノテクノロジー（株）社製、型番：ＤＳＣ７０２０）などが挙げられる。
（発泡粒子の表面）
次に発泡粒子２０の表面２２について説明する。
発泡粒子２０は、ポリエチレン系樹脂を含むポリエチレン系樹脂組成物から構成される表面２２を有する。
図（１Ａ）では、樹脂粒子本体１１と表面１２とを備える樹脂粒子１０を示した。また、図（１Ｂ）では、樹脂粒子１０を用いて製造された発泡粒子２０を示した。表面２２は、表面１２に起因する表面である。樹脂粒子１０が後述する共押出方法により得られたものである場合、樹脂粒子１０は、樹脂粒子本体１１と当該樹脂粒子本体を被覆する被覆層１２Ｓとを備える。発泡粒子２０の被覆層２２Ｓは、被覆層１２Ｓに起因する被覆層である。被覆層２２Ｓは、発泡層であってもよいし、非発泡層であってもよい。非発泡層とは、実質的に気泡構造を有しない層を意味する。また、被覆層２２Ｓは、部分的に発泡していても構わない。
次に発泡粒子２０の表面２２について説明する。
発泡粒子２０は、ポリエチレン系樹脂を含むポリエチレン系樹脂組成物から構成される表面２２を有する。
図（１Ａ）では、樹脂粒子本体１１と表面１２とを備える樹脂粒子１０を示した。また、図（１Ｂ）では、樹脂粒子１０を用いて製造された発泡粒子２０を示した。表面２２は、表面１２に起因する表面である。樹脂粒子１０が後述する共押出方法により得られたものである場合、樹脂粒子１０は、樹脂粒子本体１１と当該樹脂粒子本体を被覆する被覆層１２Ｓとを備える。発泡粒子２０の被覆層２２Ｓは、被覆層１２Ｓに起因する被覆層である。被覆層２２Ｓは、発泡層であってもよいし、非発泡層であってもよい。非発泡層とは、実質的に気泡構造を有しない層を意味する。また、被覆層２２Ｓは、部分的に発泡していても構わない。
表面２２（被覆層２２Ｓ）は、ＮＯＲ型ヒンダードアミンを含まないポリエチレン系樹脂組成物、あるいは、発泡粒子２０全体に含まれるＮＯＲ型ヒンダードアミンの配合割合よりも少ない配合割合のＮＯＲ型ヒンダードアミンを含むポリエチレン系樹脂組成物により構成される。これにより、発泡粒子２０の表面２２におけるＮＯＲ型ヒンダードアミンの配合割合が少なく調整され、発泡粒子２０の難燃性を維持しつつ、型内成形時の発泡粒子２０同士の融着性を向上させることが可能となる。
表面を構成するポリエチレン系樹脂組成物：
表面２２を構成するポリエチレン系樹脂組成物は、ポリエチレン系樹脂を基材樹脂として含む組成物である。発泡粒子の融着性の観点から、前記ポリエチレン系樹脂組成物の基材樹脂であるポリエチレン系樹脂は、前記発泡粒子本体２１を構成するポリプロピレン系樹脂の融点よりも、低い融点又は軟化点を有することが好ましい。
ポリエチレン系樹脂組成物は、本発明の趣旨を逸脱しない範囲においてポリエチレン系樹脂以外のその他の重合体や任意の添加剤を含んでいてもよい。
表面２２を構成するポリエチレン系樹脂組成物は、ポリエチレン系樹脂を基材樹脂として含む組成物である。発泡粒子の融着性の観点から、前記ポリエチレン系樹脂組成物の基材樹脂であるポリエチレン系樹脂は、前記発泡粒子本体２１を構成するポリプロピレン系樹脂の融点よりも、低い融点又は軟化点を有することが好ましい。
ポリエチレン系樹脂組成物は、本発明の趣旨を逸脱しない範囲においてポリエチレン系樹脂以外のその他の重合体や任意の添加剤を含んでいてもよい。
ポリエチレン系樹脂組成物に含まれる基材樹脂：
ポリエチレン系樹脂組成物に含まれる基材樹脂は、ポリエチレン系樹脂である。当該ポリエチレン系樹脂は、ポリエチレン系樹脂組成物に含まれる樹脂１００重量％において５０重量％以上を占める。上記基材樹脂は、１種のポリエチレン系樹脂であってもよいし２種以上のポリエチレン系樹脂であってもよい。
上記ポリエチレン系樹脂としては、エチレン単独重合体又はエチレンに由来する構造単位を、５０重量％を超えて含むポリエチレン系共重合体が例示される。
ポリエチレン系樹脂組成物に含まれる基材樹脂は、ポリエチレン系樹脂である。当該ポリエチレン系樹脂は、ポリエチレン系樹脂組成物に含まれる樹脂１００重量％において５０重量％以上を占める。上記基材樹脂は、１種のポリエチレン系樹脂であってもよいし２種以上のポリエチレン系樹脂であってもよい。
上記ポリエチレン系樹脂としては、エチレン単独重合体又はエチレンに由来する構造単位を、５０重量％を超えて含むポリエチレン系共重合体が例示される。
ポリエチレン系樹脂としては、低密度ポリエチレン（ＬＤＰＥ）、直鎖状低密度ポリエチレン（ＬＬＤＰＥ）、高密度ポリエチレン（ＨＤＰＥ）、エチレン－酢酸ビニル共重合体、エチレン－アクリル酸共重合体、エチレン－メタクリル酸共重合体、エチレン－メタクリル酸アルキルエステル共重合体等が例示される。尚、これらの共重合体は、ブロック共重合体、ランダム共重合体、グラフト共重合体のいずれでもよい。
中でも、発泡粒子本体２１と表面２２（被覆層２２Ｓ）との剥離を抑制する観点から、ポリエチレン系樹脂としては、低密度ポリエチレン、直鎖状低密度ポリエチレン、高密度ポリエチレンから選択される１種以上であることが好ましく、直鎖状低密度ポリエチレンであることがより好ましい。低密度ポリエチレンとは、長鎖分岐構造を有し、密度が９１０ｋｇ／ｍ３以上９３０ｋｇ／ｍ３未満のポリエチレン系樹脂をいい、直鎖状低密度ポリエチレンとは、エチレンと炭素数４～８のα－オレフィンとの共重合体であって、実質的に分子鎖が線状であり、密度が９１０ｋｇ／ｍ３以上９３０ｋｇ／ｍ３未満のポリエチレン系樹脂をいい、高密度ポリエチレンとは、エチレン単独重合体又はエチレンと炭素数４～８のα－オレフィンとの共重合体であって、密度が９３０ｋｇ／ｍ３以上のポリエチレン系樹脂をいう。
中でも、発泡粒子本体２１と表面２２（被覆層２２Ｓ）との剥離を抑制する観点から、ポリエチレン系樹脂としては、低密度ポリエチレン、直鎖状低密度ポリエチレン、高密度ポリエチレンから選択される１種以上であることが好ましく、直鎖状低密度ポリエチレンであることがより好ましい。低密度ポリエチレンとは、長鎖分岐構造を有し、密度が９１０ｋｇ／ｍ３以上９３０ｋｇ／ｍ３未満のポリエチレン系樹脂をいい、直鎖状低密度ポリエチレンとは、エチレンと炭素数４～８のα－オレフィンとの共重合体であって、実質的に分子鎖が線状であり、密度が９１０ｋｇ／ｍ３以上９３０ｋｇ／ｍ３未満のポリエチレン系樹脂をいい、高密度ポリエチレンとは、エチレン単独重合体又はエチレンと炭素数４～８のα－オレフィンとの共重合体であって、密度が９３０ｋｇ／ｍ３以上のポリエチレン系樹脂をいう。
ポリエチレン系樹脂組成物が、メタロセン系重合触媒を用いて重合された直鎖状低密度ポリエチレンを、基材樹脂として含むことは本発明の好ましい態様の１つである。表面２２を構成するポリエチレン系樹脂組成物に含まれるポリエチレン系樹脂が、実質的に、メタロセン系重合触媒を用いて重合された直鎖状低密度ポリエチレンのみであることがより好ましい。
メタロセン系重合触媒を用いて重合された直鎖状低密度ポリエチレンを含むポリエチレン系樹脂組成物から構成された表面２２（被覆層２２Ｓ）は、発泡粒子本体２１との剥離が特に抑制されやすい傾向にある。そのため、上記直鎖状低密度ポリエチレンを含む表面２２を備える発泡粒子２０は、良好な融着性を示しつつ、型内成形時において成形型へ表面２２が付着し難い。
メタロセン系重合触媒を用いて重合された直鎖状低密度ポリエチレンを含むポリエチレン系樹脂組成物から構成された表面２２（被覆層２２Ｓ）は、発泡粒子本体２１との剥離が特に抑制されやすい傾向にある。そのため、上記直鎖状低密度ポリエチレンを含む表面２２を備える発泡粒子２０は、良好な融着性を示しつつ、型内成形時において成形型へ表面２２が付着し難い。
ポリエチレン系樹脂組成物に含まれるその他の重合体：
その他の重合体としては、ポリプロピレン系樹脂、ポリスチレン系樹脂、ポリアミド系樹脂、及びポリエステル系樹脂等のポリエチレン系樹脂以外の熱可塑性樹脂や、オレフィン系熱可塑性エラストマー、スチレン系熱可塑性エラストマー等のエラストマー等が例示される。これらの他の重合体は、２種以上含まれていてもよい。
ポリエチレン系樹脂組成物中におけるその他の重合体の配合割合は３０重量％以下であることが好ましく、２０重量％以下であることがより好ましく、１０重量％以下であることがさらに好ましく、５重量％以下であることがよりさらに好ましく、３重量％以下であることが特に好ましく、０重量％、つまり、ポリエチレン系樹脂組成物は、重合体としてポリエチレン系樹脂のみを含むことが最も好ましい。
その他の重合体としては、ポリプロピレン系樹脂、ポリスチレン系樹脂、ポリアミド系樹脂、及びポリエステル系樹脂等のポリエチレン系樹脂以外の熱可塑性樹脂や、オレフィン系熱可塑性エラストマー、スチレン系熱可塑性エラストマー等のエラストマー等が例示される。これらの他の重合体は、２種以上含まれていてもよい。
ポリエチレン系樹脂組成物中におけるその他の重合体の配合割合は３０重量％以下であることが好ましく、２０重量％以下であることがより好ましく、１０重量％以下であることがさらに好ましく、５重量％以下であることがよりさらに好ましく、３重量％以下であることが特に好ましく、０重量％、つまり、ポリエチレン系樹脂組成物は、重合体としてポリエチレン系樹脂のみを含むことが最も好ましい。
ポリエチレン系樹脂組成物に含まれる樹脂の融点：
ポリエチレン系樹脂組成物に含まれるポリエチレン系樹脂の融点は、１００℃以上１２５℃以下であることが好ましく、１０５℃以上１２０℃以下であることがより好ましい。また、ポリエチレン系樹脂組成物に含まれるポリエチレン系樹脂の融点Ｔｍｓと発泡粒子本体２１を構成するポリプロピレン系樹脂の融点Ｔｍｃとの融点差［Ｔｍｃ－Ｔｍｓ］が０を超え３５℃以下であることが好ましく、５℃以上３２℃以下であることがより好ましく、１０℃以上３０℃以下であることがさらに好ましい。これにより、表面２２が型内成形時の発泡粒子２０同士の融着性を高める融着層としての機能を発揮し、型内成形時の発泡粒子２０同士の融着性をさらに高めることができる。
ポリエチレン系樹脂組成物に含まれるポリエチレン系樹脂の融点は、１００℃以上１２５℃以下であることが好ましく、１０５℃以上１２０℃以下であることがより好ましい。また、ポリエチレン系樹脂組成物に含まれるポリエチレン系樹脂の融点Ｔｍｓと発泡粒子本体２１を構成するポリプロピレン系樹脂の融点Ｔｍｃとの融点差［Ｔｍｃ－Ｔｍｓ］が０を超え３５℃以下であることが好ましく、５℃以上３２℃以下であることがより好ましく、１０℃以上３０℃以下であることがさらに好ましい。これにより、表面２２が型内成形時の発泡粒子２０同士の融着性を高める融着層としての機能を発揮し、型内成形時の発泡粒子２０同士の融着性をさらに高めることができる。
尚、上述するポリエチレン系樹脂の軟化点（ビカット軟化温度）は、ＪＩＳ Ｋ７２０６：２０１６年のＡ５０法に基づいて測定される。また、上述するポリエチレン系樹脂の融点は、上記発泡粒子本体２１を構成するポリプロピレン系樹脂の融点と同様に、ＪＩＳ Ｋ７１２１：１９８７年に基づいて測定される。ただし、ＤＳＣ曲線において融解ピークが２つ以上現れる場合は、最も低温側の融解ピークの頂点の温度を融点とする。

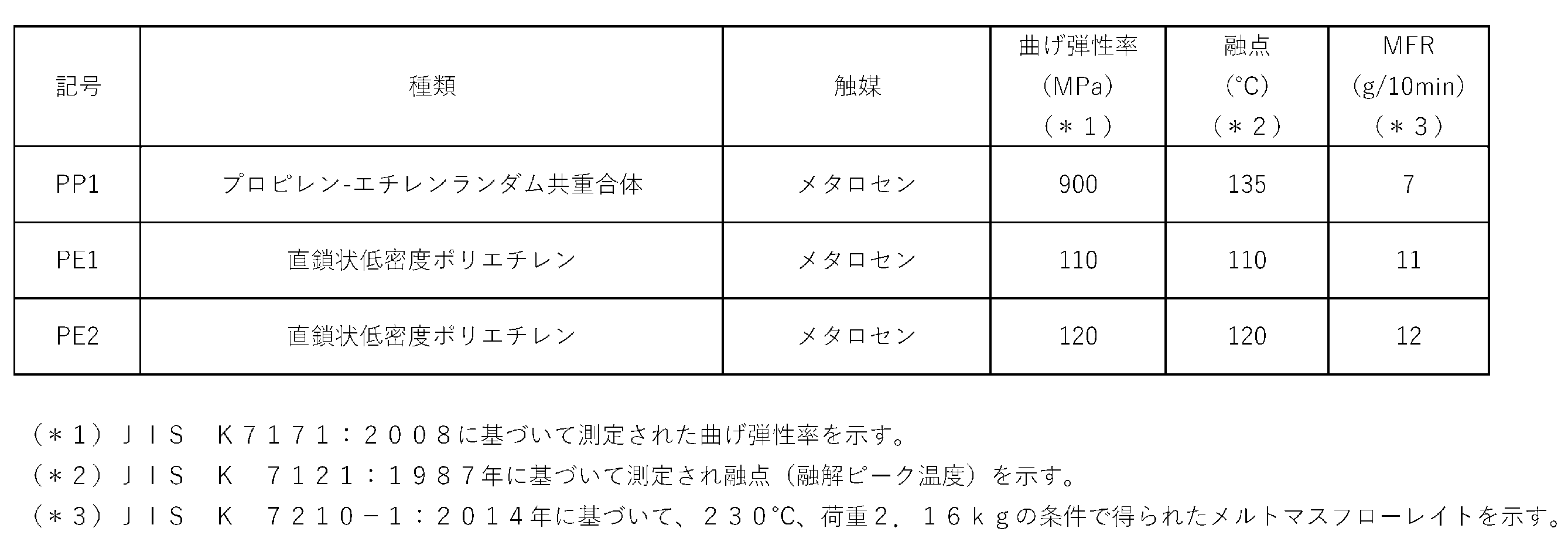

表面２２を構成するポリエチレン系樹脂の融点は、発泡粒子２０を製造するために用いられる樹脂粒子１０における表面１２を構成するポリエチレン系樹脂の融点又は軟化点と同等となる。したがって、予め樹脂粒子１０における表面１２を構成するポリエチレン系樹脂の融点又は軟化点を、上述する測定方法に倣って測定することで、発泡粒子２０の表面２２を構成するポリエチレン系樹脂の融点を把握することができる。
表面２２を構成するポリエチレン系樹脂の融点は、発泡粒子２０を製造するために用いられる樹脂粒子１０における表面１２を構成するポリエチレン系樹脂の融点又は軟化点と同等となる。したがって、予め樹脂粒子１０における表面１２を構成するポリエチレン系樹脂の融点又は軟化点を、上述する測定方法に倣って測定することで、発泡粒子２０の表面２２を構成するポリエチレン系樹脂の融点を把握することができる。
発泡粒子中の表面（被覆層）の割合：
発泡粒子２０に占める表面２２（被覆層２２Ｓ）の重量割合は、０．５重量％以上２０重量％以下であることが好ましい。これによって、表面２２（被覆層２２Ｓ）と、発泡粒子本体２１とのバランスが良好となり、かかる発泡粒子２０を用いて製造された発泡粒子成形体は、融着性に優れると共に、機械的物性に優れたものとなる。発泡粒子２０同士の融着性をより安定して向上させる観点からは、発泡粒子２０中の表面２２（被覆層２２Ｓ）の重量割合が１重量％以上であることがより好ましく、３重量％以上であることがさらに好ましく、５重量％以上であることが特に好ましい。一方、発泡粒子成形体の機械的物性をより向上させる観点からは、発泡粒子２０中の表面２２（被覆層２２Ｓ）の割合が１５重量％以下であることが好ましく、１２重量％以下であることがより好ましく、１０重量％以下であることがさらに好ましい。
本発明の所期の課題が達成されうる範囲であれば、ポリエチレン系樹脂組成物から構成される表面２２は、発泡粒子２０の表面全体に設けられていてもよいし、表面の一部に設けられていてもよい。
発泡粒子２０に占める表面２２（被覆層２２Ｓ）の重量割合は、０．５重量％以上２０重量％以下であることが好ましい。これによって、表面２２（被覆層２２Ｓ）と、発泡粒子本体２１とのバランスが良好となり、かかる発泡粒子２０を用いて製造された発泡粒子成形体は、融着性に優れると共に、機械的物性に優れたものとなる。発泡粒子２０同士の融着性をより安定して向上させる観点からは、発泡粒子２０中の表面２２（被覆層２２Ｓ）の重量割合が１重量％以上であることがより好ましく、３重量％以上であることがさらに好ましく、５重量％以上であることが特に好ましい。一方、発泡粒子成形体の機械的物性をより向上させる観点からは、発泡粒子２０中の表面２２（被覆層２２Ｓ）の割合が１５重量％以下であることが好ましく、１２重量％以下であることがより好ましく、１０重量％以下であることがさらに好ましい。
本発明の所期の課題が達成されうる範囲であれば、ポリエチレン系樹脂組成物から構成される表面２２は、発泡粒子２０の表面全体に設けられていてもよいし、表面の一部に設けられていてもよい。
カーボンブラック：
発泡粒子２０を用いて製造される発泡粒子成形体に黒色の外観を良好に付するために、表面２２を構成するポリエチレン系樹脂組成物にもカーボンブラックが配合されていることが好ましい。発泡粒子本体２１だけでなく、表面２２を構成するポリエチレン系樹脂組成物にもカーボンブラックを配合することで、色調のむらが抑制された黒色の発泡粒子成形体を提供可能である。色調のむらが十分に抑制され、良好な外観を有する発泡粒子成形体が得られやすいという観点から、表面２２を構成するポリエチレン系樹脂組成物中のカーボンブラックの配合割合は、０．５重量％以上であることが好ましく、１．０重量％以上であることがより好ましく、１．５重量％以上であることがさらに好ましく、２．０重量％以上であることが特に好ましい。
一方、発泡粒子２０の型内成形性を高めると共に、得られる発泡粒子成形体を燃え難くするという観点から、表面２２を構成するポリエチレン系樹脂組成物中のカーボンブラックの配合割合は、５．０重量％以下であることが好ましく、４．０重量％以下であることがより好ましく、３．５重量％以下であることがさらに好ましく、３．２重量％以下であることが特に好ましい。
ポリエチレン系樹脂組成物に任意で添加されるカーボンブラックは、上述する発泡粒子本体２１に添加されるカーボンブラックに関する記載が適宜参照される。
発泡粒子２０を用いて製造される発泡粒子成形体に黒色の外観を良好に付するために、表面２２を構成するポリエチレン系樹脂組成物にもカーボンブラックが配合されていることが好ましい。発泡粒子本体２１だけでなく、表面２２を構成するポリエチレン系樹脂組成物にもカーボンブラックを配合することで、色調のむらが抑制された黒色の発泡粒子成形体を提供可能である。色調のむらが十分に抑制され、良好な外観を有する発泡粒子成形体が得られやすいという観点から、表面２２を構成するポリエチレン系樹脂組成物中のカーボンブラックの配合割合は、０．５重量％以上であることが好ましく、１．０重量％以上であることがより好ましく、１．５重量％以上であることがさらに好ましく、２．０重量％以上であることが特に好ましい。
一方、発泡粒子２０の型内成形性を高めると共に、得られる発泡粒子成形体を燃え難くするという観点から、表面２２を構成するポリエチレン系樹脂組成物中のカーボンブラックの配合割合は、５．０重量％以下であることが好ましく、４．０重量％以下であることがより好ましく、３．５重量％以下であることがさらに好ましく、３．２重量％以下であることが特に好ましい。
ポリエチレン系樹脂組成物に任意で添加されるカーボンブラックは、上述する発泡粒子本体２１に添加されるカーボンブラックに関する記載が適宜参照される。
その他の添加剤：
本発明の趣旨を逸脱しない範囲において、表面２２を構成するポリエチレン系樹脂組成物は、さらにその他の添加剤を１種以上含んでいてもよい。その他の添加剤としては、例えばＮＯＲ型ヒンダードアミン以外の難燃剤、難燃助剤、滑剤、結晶核剤、着色剤、導電材、帯電防止剤等が例示される。
ただし、表面２２を構成するポリエチレン系樹脂組成物は、重合体（基材樹脂を含む）に加え、添加剤として、実質的にカーボンブラック及び／又はＮＯＲ型ヒンダードアミンのみを含むことが好ましく、実質的にカーボンブラックのみを含むことがより好ましく、実質的に重合体（基材樹脂を含む）のみから構成されてもよい。
本発明の趣旨を逸脱しない範囲において、表面２２を構成するポリエチレン系樹脂組成物は、さらにその他の添加剤を１種以上含んでいてもよい。その他の添加剤としては、例えばＮＯＲ型ヒンダードアミン以外の難燃剤、難燃助剤、滑剤、結晶核剤、着色剤、導電材、帯電防止剤等が例示される。
ただし、表面２２を構成するポリエチレン系樹脂組成物は、重合体（基材樹脂を含む）に加え、添加剤として、実質的にカーボンブラック及び／又はＮＯＲ型ヒンダードアミンのみを含むことが好ましく、実質的にカーボンブラックのみを含むことがより好ましく、実質的に重合体（基材樹脂を含む）のみから構成されてもよい。
ＮＯＲ型ヒンダードアミン：
ポリプロピレン系樹脂発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合よりも少ない範囲において、表面２２を構成するポリエチレン系樹脂組成物は、ＮＯＲ型ヒンダードアミンを含んでいてもよい。
より具体的には、ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合は、０．２重量％以下であることが好ましく、０．１５重量％以下であることがより好ましく、０．１重量％以下であることがさらに好ましい。発泡粒子２０を構成する基材樹脂が、融点の高いポリプロピレン系樹脂であるにもかかわらず、発泡粒子２０同士の融着性を安定して高めることができるという観点からは、ポリエチレン系樹脂組成物におけるＮＯＲ型ヒンダードアミンの配合割合は、実質的に０であることが好ましい。一方、発泡粒子２０同士の融着性を良好に維持しつつ、より高い難燃性を発現させるという観点からは、ポリエチレン系樹脂組成物におけるＮＯＲ型ヒンダードアミンの配合割合は、０．０１重量％以上であることが好ましく、０．０２重量％以上であることがより好ましく、０．０５重量％以上であることがさらに好ましい。
ポリエチレン系樹脂組成物に任意で添加されるＮＯＲ型ヒンダードアミンは、上述する発泡粒子本体２１に添加されるＮＯＲ型ヒンダードアミンに関する記載が適宜参照される。
ポリプロピレン系樹脂発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合よりも少ない範囲において、表面２２を構成するポリエチレン系樹脂組成物は、ＮＯＲ型ヒンダードアミンを含んでいてもよい。
より具体的には、ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合は、０．２重量％以下であることが好ましく、０．１５重量％以下であることがより好ましく、０．１重量％以下であることがさらに好ましい。発泡粒子２０を構成する基材樹脂が、融点の高いポリプロピレン系樹脂であるにもかかわらず、発泡粒子２０同士の融着性を安定して高めることができるという観点からは、ポリエチレン系樹脂組成物におけるＮＯＲ型ヒンダードアミンの配合割合は、実質的に０であることが好ましい。一方、発泡粒子２０同士の融着性を良好に維持しつつ、より高い難燃性を発現させるという観点からは、ポリエチレン系樹脂組成物におけるＮＯＲ型ヒンダードアミンの配合割合は、０．０１重量％以上であることが好ましく、０．０２重量％以上であることがより好ましく、０．０５重量％以上であることがさらに好ましい。
ポリエチレン系樹脂組成物に任意で添加されるＮＯＲ型ヒンダードアミンは、上述する発泡粒子本体２１に添加されるＮＯＲ型ヒンダードアミンに関する記載が適宜参照される。
発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合に対する、表面２２を構成するポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合の比：
発泡粒子２０は、ポリエチレン系樹脂組成物から構成される表面２２を有し、該ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合よりも少ない（ただし、０を含む）ものである。すなわち、発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合に対する、表面２２を構成するポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合の比は、１未満である。
発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合に対する、表面２２を構成するポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合の比は、発泡粒子２０同士の融着性をより高める観点からは、０．５以下であることが好ましく、０．３以下であることがより好ましく、０．１以下であることがさらに好ましく、最も好ましくは０である。
発泡粒子２０は、ポリエチレン系樹脂組成物から構成される表面２２を有し、該ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合よりも少ない（ただし、０を含む）ものである。すなわち、発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合に対する、表面２２を構成するポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合の比は、１未満である。
発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合に対する、表面２２を構成するポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合の比は、発泡粒子２０同士の融着性をより高める観点からは、０．５以下であることが好ましく、０．３以下であることがより好ましく、０．１以下であることがさらに好ましく、最も好ましくは０である。
ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合よりも少ないか否かは以下のとおり確認することができる。
発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合とは、発泡粒子２０を製造するために用いられる樹脂粒子１０全体におけるＮＯＲ型ヒンダードアミンの配合割合を意味する。また、ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合とは、発泡粒子２０を製造するために用いられる樹脂粒子１０の表面１２（被覆層１２Ｓ）を構成するポリエチレン系樹脂組成物におけるＮＯＲ型ヒンダードアミンの配合割合を意味する。したがって、樹脂粒子１０の製造工程における、各材料の配合割合から、発泡粒子２０全体及びポリエチレン系樹脂組成物におけるＮＯＲ型ヒンダードアミンの配合割合を知ることができる。
発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合とは、発泡粒子２０を製造するために用いられる樹脂粒子１０全体におけるＮＯＲ型ヒンダードアミンの配合割合を意味する。また、ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合とは、発泡粒子２０を製造するために用いられる樹脂粒子１０の表面１２（被覆層１２Ｓ）を構成するポリエチレン系樹脂組成物におけるＮＯＲ型ヒンダードアミンの配合割合を意味する。したがって、樹脂粒子１０の製造工程における、各材料の配合割合から、発泡粒子２０全体及びポリエチレン系樹脂組成物におけるＮＯＲ型ヒンダードアミンの配合割合を知ることができる。
また、樹脂粒子１０の製造工程における各材料の配合割合が不明である場合には、発泡粒子２０全体及びポリエチレン系樹脂組成物におけるＮＯＲ型ヒンダードアミンの配合割合は、発泡粒子２０全体及びポリエチレン系樹脂組成物におけるＮＯＲ型ヒンダードアミンの含有割合とそれぞれ概ね対応するため、発泡粒子２０を用いてＮＯＲ型ヒンダードアミンの含有割合を測定することにより、ポリエチレン系樹脂組成物におけるＮＯＲ型ヒンダードアミンの配合割合が、発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合よりも少ないか否かを確認することもできる。
例えば、発泡粒子２０中のＮＯＲ型ヒンダードアミンの含有割合は、発泡粒子２０全体を測定試料として直接測定してもよい。また、ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの含有割合は、発泡粒子２０の表面に位置するポリエチレン系樹脂組成物の一部を採取して測定試料として直接測定してもよい。具体的には、測定試料をプロトン核磁気共鳴（１Ｈ-ＮＭＲ）等に供することにより、測定試料中のＮＯＲ型ヒンダードアミンの含有割合を求めることができる。
例えば、発泡粒子２０中のＮＯＲ型ヒンダードアミンの含有割合は、発泡粒子２０全体を測定試料として直接測定してもよい。また、ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの含有割合は、発泡粒子２０の表面に位置するポリエチレン系樹脂組成物の一部を採取して測定試料として直接測定してもよい。具体的には、測定試料をプロトン核磁気共鳴（１Ｈ-ＮＭＲ）等に供することにより、測定試料中のＮＯＲ型ヒンダードアミンの含有割合を求めることができる。
発泡粒子２０からポリエチレン系樹脂組成物の一部のみを切り出すことが難しい場合又はポリエチレン系樹脂組成物の一部のみを切り出したかどうかが不明な場合には、発泡粒子２０の表層（表層３０）なる概念を用いるとよい。発泡粒子２０の表層（表層３０）については、図２を用いて説明する。図２は、発泡粒子２０の断面図である。
発泡粒子２０において表層３０とは、発泡粒子２０のポリエチレン系樹脂組成物から構成された部分の最表面から発泡粒子２０の中心に向かって一定の厚みを有する領域を指す。例えば、表層３０は、ポリエチレン系樹脂組成物から構成される表面２２が当該部分のみを切り出し可能な程度に十分な厚みを有する層として構成された場合には、当該層を指す。この場合、図（２Ａ）に示す発泡粒子２０の表層３０Ａが、これに該当する。一方、表面２２がポリエチレン系樹脂組成物から構成されるものの、当該部分のみを切り出し可能な程度の厚みを有しない場合には、表層３０は、ポリエチレン系樹脂組成物から構成された表面２２を含み、発泡粒子本体２１の一部を含む領域（図（２Ｂ）の表層３０Ｂ）を指す。
表層３０が、表層３０Ａ、及び表層３０Ｂのいずれの場合あっても、発泡粒子２０から表層３０を切り出して測定試料を作成し、当該測定試料をプロトン核磁気共鳴（１Ｈ-ＮＭＲ）等に供し測定することで、表層３０におけるＮＯＲ型ヒンダードアミンの含有割合を求めることができる。
また、発泡粒子２０全体を試料として、当該試料をプロトン核磁気共鳴（１Ｈ-ＮＭＲ）等に供し測定することで、発泡粒子２０におけるＮＯＲ型ヒンダードアミンの含有割合を求めることができる。
そしてこれらの測定によって得られたＮＯＲ型ヒンダードアミンの含有割合を比較し、発泡粒子２０全体におけるＮＯＲ型ヒンダードアミンの含有割合よりも表層３０におけるＮＯＲ型ヒンダードアミンの含有割合が少なければ、ポリエチレン系樹脂組成物におけるＮＯＲ型ヒンダードアミンの配合割合が、発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合よりも少ないと判断することができる。
発泡粒子２０において表層３０とは、発泡粒子２０のポリエチレン系樹脂組成物から構成された部分の最表面から発泡粒子２０の中心に向かって一定の厚みを有する領域を指す。例えば、表層３０は、ポリエチレン系樹脂組成物から構成される表面２２が当該部分のみを切り出し可能な程度に十分な厚みを有する層として構成された場合には、当該層を指す。この場合、図（２Ａ）に示す発泡粒子２０の表層３０Ａが、これに該当する。一方、表面２２がポリエチレン系樹脂組成物から構成されるものの、当該部分のみを切り出し可能な程度の厚みを有しない場合には、表層３０は、ポリエチレン系樹脂組成物から構成された表面２２を含み、発泡粒子本体２１の一部を含む領域（図（２Ｂ）の表層３０Ｂ）を指す。
表層３０が、表層３０Ａ、及び表層３０Ｂのいずれの場合あっても、発泡粒子２０から表層３０を切り出して測定試料を作成し、当該測定試料をプロトン核磁気共鳴（１Ｈ-ＮＭＲ）等に供し測定することで、表層３０におけるＮＯＲ型ヒンダードアミンの含有割合を求めることができる。
また、発泡粒子２０全体を試料として、当該試料をプロトン核磁気共鳴（１Ｈ-ＮＭＲ）等に供し測定することで、発泡粒子２０におけるＮＯＲ型ヒンダードアミンの含有割合を求めることができる。
そしてこれらの測定によって得られたＮＯＲ型ヒンダードアミンの含有割合を比較し、発泡粒子２０全体におけるＮＯＲ型ヒンダードアミンの含有割合よりも表層３０におけるＮＯＲ型ヒンダードアミンの含有割合が少なければ、ポリエチレン系樹脂組成物におけるＮＯＲ型ヒンダードアミンの配合割合が、発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合よりも少ないと判断することができる。
なお、測定試料の前処理方法及びプロトン核磁気共鳴（１Ｈ-ＮＭＲ）による測定試料中のＮＯＲ型ヒンダードアミンの含有割合の定量方法は、たとえば以下の方法を採用することができる。測定試料の前処理としては、まず、測定試料を冷凍粉砕し、約２ｍｇを秤量する。次いで溶媒としてクロロホルムを用いてソックスレー抽出を行い、不溶部である重合体成分を除去する。ソックスレー抽出における可溶部をアセトンに添加し、アセトン不溶部であるオリゴマー成分を除去する。アセトン可溶部を濃縮して乾燥・固化させたものを測定試料としてプロトン核磁気共鳴（１Ｈ-ＮＭＲ）による測定に供する。
プロトン核磁気共鳴（１Ｈ-ＮＭＲ）としては、たとえば、日本電子株式会社製ＡＬ－４００型を使用することができ、溶媒：ＣＤＣｌ３、測定核：１Ｈ、内部標準試料：テトラクロロエタン（ＴＣＥ）という条件を採用する。
プロトン核磁気共鳴（１Ｈ-ＮＭＲ）としては、たとえば、日本電子株式会社製ＡＬ－４００型を使用することができ、溶媒：ＣＤＣｌ３、測定核：１Ｈ、内部標準試料：テトラクロロエタン（ＴＣＥ）という条件を採用する。
発泡粒子を構成する樹脂の確認方法：
次に、発泡粒子２０を構成する樹脂の確認方法について説明する。
発泡粒子２０は、ポリプロピレン系樹脂を基材樹脂として含むポリプロピレン系樹脂組成物から構成される発泡粒子本体２１と、発泡粒子本体２１の外周面にポリエチレン系樹脂を基材樹脂として含むポリエチレン系樹脂組成物から構成される表面２２とを有する。発泡粒子２０が、このような構成を有することは、赤外線を用いた全反射測定法（Ａｔｔｅｎｕａｔｅｄ Ｔｏｔａｌ Ｒｅｆｌｅｃｔｉｏｎ；ＡＴＲ法）により判別することができる。具体的には、ＡＴＲ法により測定される発泡粒子２０の表面及び断面の赤外線吸収スペクトルを確認することにより判別することができる。
次に、発泡粒子２０を構成する樹脂の確認方法について説明する。
発泡粒子２０は、ポリプロピレン系樹脂を基材樹脂として含むポリプロピレン系樹脂組成物から構成される発泡粒子本体２１と、発泡粒子本体２１の外周面にポリエチレン系樹脂を基材樹脂として含むポリエチレン系樹脂組成物から構成される表面２２とを有する。発泡粒子２０が、このような構成を有することは、赤外線を用いた全反射測定法（Ａｔｔｅｎｕａｔｅｄ Ｔｏｔａｌ Ｒｅｆｌｅｃｔｉｏｎ；ＡＴＲ法）により判別することができる。具体的には、ＡＴＲ法により測定される発泡粒子２０の表面及び断面の赤外線吸収スペクトルを確認することにより判別することができる。
ＡＴＲ法とは、試料表面にプリズムを密着させた状態で赤外光を入射させ、赤外光が当該試料表面で全反射を起こす際の試料内部へのわずかなもぐり込みを利用し、試料表面から深さ数μｍまでの赤外スペクトルを測定する手法である。ＡＴＲ法は、試料とプリズムとを密着させるだけでスペクトル測定できる簡易さから、種々の物質の表面分析として広く利用されている。但し、ＡＴＲ法は、下記式（数１）に表わされるように、プリズムの材質による屈折率、及び赤外光の入射角度によって、試料に対するもぐり込み深さが異なる。そのため、不均一な材質を測定する際には、測定条件を一定にすることが望ましい。

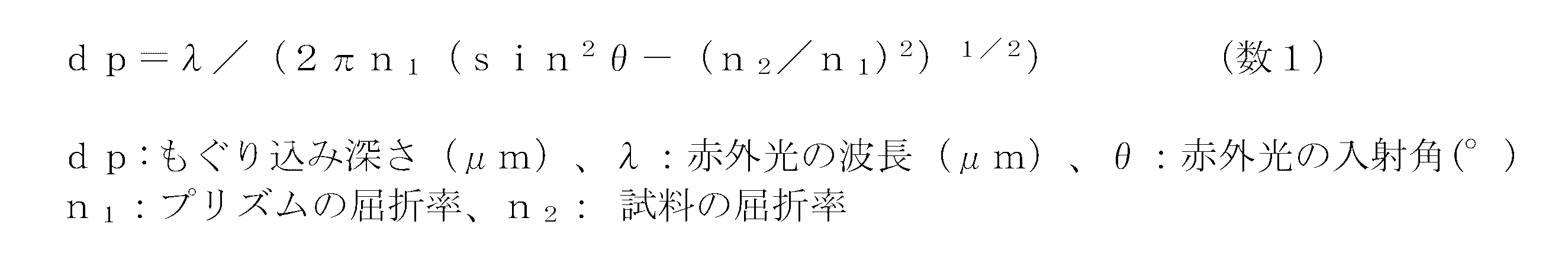

例えば、下記（数１）式より、入射角を大きくした場合や屈折率の大きいプリズムを用いた場合は、もぐり込み深さが浅くなることが理解される。
例えば、下記（数１）式より、入射角を大きくした場合や屈折率の大きいプリズムを用いた場合は、もぐり込み深さが浅くなることが理解される。
発泡粒子２０の表面に対する、ＡＴＲ法による赤外線吸収スペクトルの具体的な測定方法を以下に説明する。
まず、ＡＴＲ法に用いられる測定装置を準備し、下記の測定条件にて、３４０ｋｇ／ｃｍ２の押付圧力で発泡粒子の表面をプリズムに密着させて赤外光を入射させ、全反射する光を測定し赤外線吸収スペクトル（ＡＴＲ補正なし）を得る。尚、測定される発泡粒子の表面の一部にポリエチレン系樹脂から構成される表面が設けられている場合には、当該表面をプリズムと密着させる。たとえば共押出で製造された円柱形の発泡粒子の場合には、当該円柱形の端面を除く外周面とプリズムとを密着させるとよい。
＜測定条件＞
プリズム：セレン化亜鉛
赤外光の入射角：４５°
積算回数：５１２回
分解能：４ｃｍ－１
検出器：ＴＧＳ（Ｔｒｉｇｌｙｃｉｎｅ ｓｕｌｆａｔｅ）
測定波数領域：６００～４０００ｃｍ－１
反射回数：１回
尚、市販の測定装置としては、例えば日本分光株式会社製ＦＴ／ＩＲ－４６００ｔｙｐｅＡ（ＡＴＲ ＰＲＯ４５０－Ｓ型）などが挙げられる。また、測定はマクロ測定であってもよく、顕微測定であってもよい。
まず、ＡＴＲ法に用いられる測定装置を準備し、下記の測定条件にて、３４０ｋｇ／ｃｍ２の押付圧力で発泡粒子の表面をプリズムに密着させて赤外光を入射させ、全反射する光を測定し赤外線吸収スペクトル（ＡＴＲ補正なし）を得る。尚、測定される発泡粒子の表面の一部にポリエチレン系樹脂から構成される表面が設けられている場合には、当該表面をプリズムと密着させる。たとえば共押出で製造された円柱形の発泡粒子の場合には、当該円柱形の端面を除く外周面とプリズムとを密着させるとよい。
＜測定条件＞
プリズム：セレン化亜鉛
赤外光の入射角：４５°
積算回数：５１２回
分解能：４ｃｍ－１
検出器：ＴＧＳ（Ｔｒｉｇｌｙｃｉｎｅ ｓｕｌｆａｔｅ）
測定波数領域：６００～４０００ｃｍ－１
反射回数：１回
尚、市販の測定装置としては、例えば日本分光株式会社製ＦＴ／ＩＲ－４６００ｔｙｐｅＡ（ＡＴＲ ＰＲＯ４５０－Ｓ型）などが挙げられる。また、測定はマクロ測定であってもよく、顕微測定であってもよい。
発泡粒子２０の断面に対するＡＴＲ法による赤外線吸収スペクトルの測定は、以下の方法により測定される。
まず、発泡粒子２０をその中心を通り、体積が概ね等しくなるように約２等分に切断する。次いで、その一方の切断面をプリズムに押し付けた点を除いては、上述する発泡粒子２０の表面の赤外線吸収スペクトルの測定と同様の方法により、発泡粒子２０の断面の赤外線吸収スペクトルを測定することができる。
まず、発泡粒子２０をその中心を通り、体積が概ね等しくなるように約２等分に切断する。次いで、その一方の切断面をプリズムに押し付けた点を除いては、上述する発泡粒子２０の表面の赤外線吸収スペクトルの測定と同様の方法により、発泡粒子２０の断面の赤外線吸収スペクトルを測定することができる。
上述のとおりＡＴＲ法により、発泡粒子２０の赤外線吸収スペクトルを測定すると以下のスペクトルが検出される。
即ち、波数２８００～３２００ｃｍ－１における赤外線吸収スペクトルにおいて、発泡粒子２０の表面では２個の吸光度のピークが検出され、発泡粒子２０の断面では４個の吸光度のピークが検出される。発泡粒子２０の表面及び断面それぞれにおいて、上述する個数の吸光度のピークが示されるということは、発泡粒子２０が、ポリプロピレン系樹脂組成物から構成される発泡粒子本体２１を有していると共に、ポリエチレン系樹脂組成物から構成される表面２２を有するものであることを意味している。
したがって、構成の不明な発泡粒子について、ＡＴＲ法によりその表面及び断面における赤外線吸収スペクトルを測定し、波数２８００～３２００ｃｍ－１における吸光度のピークの個数を確認するとよい。これにより、測定に供された発泡粒子が、ポリプロピレン系樹脂を基材樹脂として構成される発泡芯層と、当該発泡芯層の表面にポリエチレン系樹脂組成物から構成される表面を有するものであるか否かを確認することができる。尚、発泡粒子の表面に付着した塵や埃、有機物等の影響を除くために、上述するＡＴＲ法の実施前に発泡粒子を洗浄してもよい。
即ち、波数２８００～３２００ｃｍ－１における赤外線吸収スペクトルにおいて、発泡粒子２０の表面では２個の吸光度のピークが検出され、発泡粒子２０の断面では４個の吸光度のピークが検出される。発泡粒子２０の表面及び断面それぞれにおいて、上述する個数の吸光度のピークが示されるということは、発泡粒子２０が、ポリプロピレン系樹脂組成物から構成される発泡粒子本体２１を有していると共に、ポリエチレン系樹脂組成物から構成される表面２２を有するものであることを意味している。
したがって、構成の不明な発泡粒子について、ＡＴＲ法によりその表面及び断面における赤外線吸収スペクトルを測定し、波数２８００～３２００ｃｍ－１における吸光度のピークの個数を確認するとよい。これにより、測定に供された発泡粒子が、ポリプロピレン系樹脂を基材樹脂として構成される発泡芯層と、当該発泡芯層の表面にポリエチレン系樹脂組成物から構成される表面を有するものであるか否かを確認することができる。尚、発泡粒子の表面に付着した塵や埃、有機物等の影響を除くために、上述するＡＴＲ法の実施前に発泡粒子を洗浄してもよい。
上述する波数２８００～３２００ｃｍ－１における赤外線吸収スペクトルにおいて発泡粒子が示すピークに関し、より具体的には以下の事項が参照される。尚、表１に、ポリエチレン系樹脂及びポリプロピレン系樹脂に関するピーク１～６について詳細を示す。
即ち、上述の測定において、発泡粒子２０の表面では、２９２０ｃｍ－１付近に現れるピーク（以下、ピーク１ともいう）及び２８５０ｃｍ－１付近に現れるピーク（以下、ピーク２ともいう）が検出される。ピーク１は、ポリエチレン系樹脂に主に含まれるメチレン基（－ＣＨ２－）の逆対称伸縮振動に由来するピークである。またピーク２は、ポリエチレン系樹脂に主に含まれるメチレン基（－ＣＨ２－）の対称伸縮振動に由来するピークである。
また、上述の測定において、発泡粒子２０の断面では、２９５０ｃｍ－１付近に現れるピーク（以下、ピーク３ともいう）、２９２０ｃｍ－１付近に現れるピーク（以下、ピーク４ともいう）、２８７０ｃｍ－１付近に現れるピーク（以下、ピーク５ともいう）、及び２８４０ｃｍ－１付近に現れるピーク（以下、ピーク６ともいう）が検出される。ピーク３は、ポリプロピレン系樹脂に主に含まれるメチル基（－ＣＨ３）の非対称伸縮振動に由来するである。ピーク４は、ポリプロピレン系樹脂に主に含まれるメチレン基（－ＣＨ２－）の逆対称伸縮振動に由来するピークである。ピーク５は、ポリプロピレン系樹脂に主に含まれるメチル基（－ＣＨ３）の対称伸縮振動に由来するピークである。ピーク６は、ポリプロピレン系樹脂に主に含まれるメチレン基（－ＣＨ２－）の対称伸縮振動に由来するピークである。
即ち、上述の測定において、発泡粒子２０の表面では、２９２０ｃｍ－１付近に現れるピーク（以下、ピーク１ともいう）及び２８５０ｃｍ－１付近に現れるピーク（以下、ピーク２ともいう）が検出される。ピーク１は、ポリエチレン系樹脂に主に含まれるメチレン基（－ＣＨ２－）の逆対称伸縮振動に由来するピークである。またピーク２は、ポリエチレン系樹脂に主に含まれるメチレン基（－ＣＨ２－）の対称伸縮振動に由来するピークである。
また、上述の測定において、発泡粒子２０の断面では、２９５０ｃｍ－１付近に現れるピーク（以下、ピーク３ともいう）、２９２０ｃｍ－１付近に現れるピーク（以下、ピーク４ともいう）、２８７０ｃｍ－１付近に現れるピーク（以下、ピーク５ともいう）、及び２８４０ｃｍ－１付近に現れるピーク（以下、ピーク６ともいう）が検出される。ピーク３は、ポリプロピレン系樹脂に主に含まれるメチル基（－ＣＨ３）の非対称伸縮振動に由来するである。ピーク４は、ポリプロピレン系樹脂に主に含まれるメチレン基（－ＣＨ２－）の逆対称伸縮振動に由来するピークである。ピーク５は、ポリプロピレン系樹脂に主に含まれるメチル基（－ＣＨ３）の対称伸縮振動に由来するピークである。ピーク６は、ポリプロピレン系樹脂に主に含まれるメチレン基（－ＣＨ２－）の対称伸縮振動に由来するピークである。
したがって、発泡粒子２０の断面において、ポリプロピレン系樹脂に特有の４つのピーク（ピーク３～６）が確認されることによって、発泡粒子本体２１がポリプロピレン系樹脂を基材樹脂として構成されていることが確認される。また発泡粒子２０の表面において、ポリエチレン系樹脂に特有の２つのピーク（ピーク１、２）が確認されることによって、表面２２がポリエチレン系樹脂を含むポリエチレン系樹脂組成物から構成されていることが確認される。特に、波数２８５０ｃｍ－１付近に現れるピーク（ピーク２）は、ポリエチレン系樹脂に特有のピークであるため、ピーク２の出願によって表面２２にポリエチレン系樹脂が含有されていることが確認される。
また、発泡粒子の表面がポリエチレン系樹脂組成物から構成されているか否かを確認するための他の方法として、以下の方法が挙げられる。具体的には、上述するＡＴＲ法により、発泡粒子の表面の赤外線吸収スペクトルを測定する。そして、波数２９５０ｃｍ－１における吸光度Ａ２９５０に対する波数２９２０ｃｍ－１における吸光度Ａ２９2０の比（Ａ２９2０／Ａ２９５０）を求めるとよい。上記吸光度の比が、２．０以上であれば、発泡粒子がポリエチレン系樹脂組成物から構成される表面を有するものであると判断することができる。これは、波数２９５０ｃｍ－１付近におけるピークの出現は、ポリプロピレン系樹脂に主に含まれるメチル基（－ＣＨ３）の非対称伸縮振動に由来し、波数２９２０ｃｍ－１付近におけるピークの出現は、ポリプロピレン系樹脂及びポリエチレン系樹脂に共通であるところ、試料が主としてポリプロピレン系樹脂を基材樹脂として構成される場合には、上記吸光度の比は２．０未満となり、一方、試料が主としてポリエレン系樹脂から構成される場合には、上記吸光度の比は、２．０を超えて大きくなるという一般的な樹脂の性質を利用するものである。なお、上記吸光度の比の上限は概ね１０である。
上記吸光度の比の測定に際しては、少なくとも３つの発泡粒子を用いて表面の赤外線吸収スペクトルを取得し、得られた吸光度の比の算術平均値を採用する。
上記吸光度の比の測定に際しては、少なくとも３つの発泡粒子を用いて表面の赤外線吸収スペクトルを取得し、得られた吸光度の比の算術平均値を採用する。
上述する発泡粒子２０は、難燃性（ＦＭＶＳＳ）に優れるとともに、低い成形圧力条件においても、優れた型内成形性を示しうる。また発泡粒子２０のかさ密度が十分に低い場合であっても、型内成形時の発泡粒子２０同士の融着性が良好である。そのため、厚みの厚い発泡粒子成形体や、おこし状の発泡粒子成形体を良好に製造することが可能である。
［ポリプロピレン系樹脂発泡粒子の製造方法］
次に本発明の製造方法について説明する。本発明の製造方法は、本発明のポリプロピレン系樹脂発泡粒子の製造方法の好ましい一態様である。しかし、本発明のポリプロピレン系樹脂発泡粒子を製造する方法は、本発明の製造方法に何ら限定されない。
次に本発明の製造方法について説明する。本発明の製造方法は、本発明のポリプロピレン系樹脂発泡粒子の製造方法の好ましい一態様である。しかし、本発明のポリプロピレン系樹脂発泡粒子を製造する方法は、本発明の製造方法に何ら限定されない。
本発明の製造方法は、図１に示すとおり、まず多層粒子（樹脂粒子１０）を造粒し、これを発泡させることで発泡粒子２０を得る方法である。
具体的には、本発明の製造方法は、ポリプロピレン系樹脂を基材樹脂とし、ＮＯＲ型ヒンダードアミンを含む芯層１１に、ポリエチレン系樹脂組成物を被覆する被覆工程、及び、被覆工程によって得られた芯層１１とポリエチレン系樹脂組成物から構成された表面１２とを有する樹脂粒子１０を発泡させる発泡工程を含む。
上記被覆工程で造粒される樹脂粒子１０は、樹脂粒子１０中のＮＯＲ型ヒンダードアミンの配合割合が０．０３重量％以上０．５重量％以下である。またポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、樹脂粒子１０中のＮＯＲ型ヒンダードアミンの配合割合よりも少なくなる（ただし、０を含む）よう調製される。
尚、表面１２は、樹脂粒子１０を発泡させることにより、発泡粒子２０の表面に設けられる表面２２となる。
具体的には、本発明の製造方法は、ポリプロピレン系樹脂を基材樹脂とし、ＮＯＲ型ヒンダードアミンを含む芯層１１に、ポリエチレン系樹脂組成物を被覆する被覆工程、及び、被覆工程によって得られた芯層１１とポリエチレン系樹脂組成物から構成された表面１２とを有する樹脂粒子１０を発泡させる発泡工程を含む。
上記被覆工程で造粒される樹脂粒子１０は、樹脂粒子１０中のＮＯＲ型ヒンダードアミンの配合割合が０．０３重量％以上０．５重量％以下である。またポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、樹脂粒子１０中のＮＯＲ型ヒンダードアミンの配合割合よりも少なくなる（ただし、０を含む）よう調製される。
尚、表面１２は、樹脂粒子１０を発泡させることにより、発泡粒子２０の表面に設けられる表面２２となる。
上述する被覆工程及び発泡工程を備え、芯層１１及び表面１２を構成するポリエチレン系樹脂組成物におけるＮＯＲ型ヒンダードアミンの配合割合を適切な範囲に調整することによって、本発明の発泡粒子２０を容易に製造することができる。以下に本発明の製造方法を詳細に説明する。
（被覆工程）
本発明の製造方法における被覆工程として、芯層１１にポリエチレン系樹脂組成物を被覆させる方法としては、例えば、以下に述べる共押出方法又は混合方法などが挙げられる。
本発明の製造方法における被覆工程として、芯層１１にポリエチレン系樹脂組成物を被覆させる方法としては、例えば、以下に述べる共押出方法又は混合方法などが挙げられる。
共押出方法：
共押出方法は以下のとおりである。まず、芯層１１を形成するためのポリプロピレン系樹脂組成物を芯層形成用押出機に供給する。そして、該押出機内で基材樹脂等を溶融させると共に、溶融物を混練することにより、芯層形成用溶融混練物を得る。一方、表面１２を構成するためのポリエチレン系樹脂組成物を表面形成用押出機に供給し、該押出機内で基材樹脂等を溶融させると共に、溶融物を混練することにより、表面形成用溶融混練物を得る。次いで、芯層形成用押出機の下流側に設けられた共押出用ダイス内で、芯層形成用溶融混練物と、表面形成用溶融混練物とを合流させ、ダイス内で芯層形成用溶融混練物の外周に、表面形成用溶融混練物を積層させて押し出すことにより、多層構造のストランドを形成する。次いで、ペレタイザー等によりストランドを所望の寸法に切断することにより、多層構造の樹脂粒子１０が得られる。ストランドは、押出方向に直交する断面の形状が円形状等の積層体である。このようにして得られた樹脂粒子１０は、例えば、円柱状などの柱状を呈し、芯層１１が中心に設けられると共に、両端面には表面１２を有さず、両端面以外の外周面に表面１２が形成される。このように、樹脂粒子１０の一部において芯層１１が露出していてもかまわない。共押出方法により芯層１１の表面に表面１２を積層する方法は、樹脂粒子１０における表面１２の重量割合を調整しやすい点や、比較的厚みの均一な表面１２を、生産性良く樹脂粒子１０に形成できる点で好ましい。
尚、上記共押出方法において、多層構造の樹脂粒子１０を得る際に、表面１２の基材樹脂の種類や、樹脂粒子１０における表面１２の重量割合、押出条件や切断条件等を調整するとよい。そして、例えば、ストランドが十分に軟化した状態で、ストランドを切断する方法等を採用することにより、芯層１１の略全面が表面１２により覆われた樹脂粒子１０を得ることができる。また、円柱状の樹脂粒子１０を、分散媒中で、芯層１１を構成する基材樹脂の融点以上で所定時間加熱する等して、樹脂粒子１０に球形化処理を施すことにより、略球状の樹脂粒子１０を得ることができる。
尚、上述する共押出方法を被覆工程に採用した場合、表面１２が比較的均一な厚みを有する層として形成されやすい。したがってかかる態様は、表面１２として、被覆層１２Ｓを備える樹脂粒子１０を形成し、これを用いて被覆層２２Ｓを備える発泡粒子２０を製造する製造方法として適している。
共押出方法は以下のとおりである。まず、芯層１１を形成するためのポリプロピレン系樹脂組成物を芯層形成用押出機に供給する。そして、該押出機内で基材樹脂等を溶融させると共に、溶融物を混練することにより、芯層形成用溶融混練物を得る。一方、表面１２を構成するためのポリエチレン系樹脂組成物を表面形成用押出機に供給し、該押出機内で基材樹脂等を溶融させると共に、溶融物を混練することにより、表面形成用溶融混練物を得る。次いで、芯層形成用押出機の下流側に設けられた共押出用ダイス内で、芯層形成用溶融混練物と、表面形成用溶融混練物とを合流させ、ダイス内で芯層形成用溶融混練物の外周に、表面形成用溶融混練物を積層させて押し出すことにより、多層構造のストランドを形成する。次いで、ペレタイザー等によりストランドを所望の寸法に切断することにより、多層構造の樹脂粒子１０が得られる。ストランドは、押出方向に直交する断面の形状が円形状等の積層体である。このようにして得られた樹脂粒子１０は、例えば、円柱状などの柱状を呈し、芯層１１が中心に設けられると共に、両端面には表面１２を有さず、両端面以外の外周面に表面１２が形成される。このように、樹脂粒子１０の一部において芯層１１が露出していてもかまわない。共押出方法により芯層１１の表面に表面１２を積層する方法は、樹脂粒子１０における表面１２の重量割合を調整しやすい点や、比較的厚みの均一な表面１２を、生産性良く樹脂粒子１０に形成できる点で好ましい。
尚、上記共押出方法において、多層構造の樹脂粒子１０を得る際に、表面１２の基材樹脂の種類や、樹脂粒子１０における表面１２の重量割合、押出条件や切断条件等を調整するとよい。そして、例えば、ストランドが十分に軟化した状態で、ストランドを切断する方法等を採用することにより、芯層１１の略全面が表面１２により覆われた樹脂粒子１０を得ることができる。また、円柱状の樹脂粒子１０を、分散媒中で、芯層１１を構成する基材樹脂の融点以上で所定時間加熱する等して、樹脂粒子１０に球形化処理を施すことにより、略球状の樹脂粒子１０を得ることができる。
尚、上述する共押出方法を被覆工程に採用した場合、表面１２が比較的均一な厚みを有する層として形成されやすい。したがってかかる態様は、表面１２として、被覆層１２Ｓを備える樹脂粒子１０を形成し、これを用いて被覆層２２Ｓを備える発泡粒子２０を製造する製造方法として適している。
混合方法：
混合方法として樹脂粒子１０を造粒する方法の一例は、以下のとおりである。まず、芯層１１を形成するためのポリプロピレン系樹脂組成物を芯層形成用押出機に供給し、該押出機内で基材樹脂等を溶融させると共に、溶融物を混練することにより、芯層形成用溶融混練物を得る。該芯層形成用溶融混練物を押出機から押し出しストランドを形成する。次いで、ペレタイザー等によりストランドを所望の寸法に切断することにより、粒子状の芯層１１を造粒する。次いで、混合機能及び加熱機能を有する混合装置等に、粒子状の芯層１１を投入して加熱して芯層１１の表層部を加熱する。次いで表面１２を構成するための基材樹脂等を含むポリエチレン系樹脂組成物を上記混合装置等に投入し、加熱された粒子状の芯層１１とポリエチレン系樹脂組成物とを混合し、芯層１１にポリエチレン系樹脂組成物を被覆させることで表面１２を有する樹脂粒子１０が得られる。かかる混合方法は、芯層１１の外周全面に表面１２を形成しやすい点で好ましい。
混合方法として樹脂粒子１０を造粒する方法の一例は、以下のとおりである。まず、芯層１１を形成するためのポリプロピレン系樹脂組成物を芯層形成用押出機に供給し、該押出機内で基材樹脂等を溶融させると共に、溶融物を混練することにより、芯層形成用溶融混練物を得る。該芯層形成用溶融混練物を押出機から押し出しストランドを形成する。次いで、ペレタイザー等によりストランドを所望の寸法に切断することにより、粒子状の芯層１１を造粒する。次いで、混合機能及び加熱機能を有する混合装置等に、粒子状の芯層１１を投入して加熱して芯層１１の表層部を加熱する。次いで表面１２を構成するための基材樹脂等を含むポリエチレン系樹脂組成物を上記混合装置等に投入し、加熱された粒子状の芯層１１とポリエチレン系樹脂組成物とを混合し、芯層１１にポリエチレン系樹脂組成物を被覆させることで表面１２を有する樹脂粒子１０が得られる。かかる混合方法は、芯層１１の外周全面に表面１２を形成しやすい点で好ましい。
上述する共押出方法又は混合方法において、ポリプロピレン系樹脂組成物、及びこれを溶融させて得られた芯層形成用溶融混練物は、上述する発泡粒子本体２１の基材樹脂であるポリプロピレン系樹脂と、ＮＯＲ型ヒンダードアミンとを含み、任意で気泡調整剤やカーボンブラックなどの他の添加剤を含んでもよい。芯層形成用樹脂溶融物は、樹脂粒子１０中のＮＯＲ型ヒンダードアミンの配合割合が０．０３重量％以上０．５重量％以下となるよう調整される。
一方、ポリエチレン系樹脂組成物、及びこれを溶融させて得られた表面形成用溶融混練物は、少なくともポリエチレン系樹脂を含み、得られる発泡粒子２０におけるＮＯＲ型ヒンダードアミンの配合割合よりも少ない割合で（ただし０を含む）ＮＯＲ型ヒンダードアミンを含んでよく、さらに任意でカーボンブラックなどの他の添加剤をさらに含んでもよい。
一方、ポリエチレン系樹脂組成物、及びこれを溶融させて得られた表面形成用溶融混練物は、少なくともポリエチレン系樹脂を含み、得られる発泡粒子２０におけるＮＯＲ型ヒンダードアミンの配合割合よりも少ない割合で（ただし０を含む）ＮＯＲ型ヒンダードアミンを含んでよく、さらに任意でカーボンブラックなどの他の添加剤をさらに含んでもよい。
発泡粒子の結晶状態の調整：
尚、得られる発泡粒子２０の結晶状態を調整するために、樹脂粒子１０を水性媒体に分散させているとき、あるいは樹脂粒子１０に発泡剤を含浸させているときに、密閉容器内の昇温速度の調整や、密閉容器を所定の温度で所定時間保持するなどの調整を行ってもよい。例えば、熱流束示差走査熱量測定により得られるＤＳＣ曲線において、発泡粒子２０の本体を構成する基材樹脂の主成分の吸熱ピーク（固有ピーク）よりも高温側に吸熱ピーク（高温ピーク）が現れるよう、調整することが可能である。このように高温ピークを示す発泡粒子２０は、良好な発泡粒子成形体を得ることができる成形条件範囲がより広いという観点から好ましい。上述する高温ピークを得るための温度調整は、たとえば、次のようにして行うことができる。上述する分散工程及び／又は発泡剤含浸工程において、（ポリプロピレン系樹脂の融点－２０℃）以上（ポリプロピレン系樹脂の融解終了温度）未満の温度で１０～６０分程度保持する一段保持工程を行う。その後、（ポリプロピレン系樹脂の融点－１５℃）から（ポリプロピレン系樹脂の融解終了温度）未満の温度に調節する。そして、必要によりその温度でさらに１０～６０分程度保持する二段保持工程を行う。次いで、後述する発泡工程を行うことにより、高温ピークを有する発泡粒子を製造することができる。
尚、得られる発泡粒子２０における全融解熱量は、５０Ｊ／ｇ以上９０Ｊ／ｇ以下であることが好ましく、６０Ｊ／ｇ以上８０Ｊ／ｇ以下であることがより好ましい。また、得られる発泡粒子２０における高温ピークの吸熱量（高温ピーク熱量）は、５Ｊ／ｇ以上４０Ｊ／ｇ以下であることが好ましく、８Ｊ／ｇ以上３０Ｊ／ｇ以下であることがより好ましく、１０Ｊ／ｇ以上２０Ｊ／ｇ以下であることがさらに好ましい。
発泡粒子２０における全融解熱量及び高温ピーク熱量は、ＪＩＳ Ｋ７１２２：１９８７に基づいて、発泡粒子１～３ｍｇを試験片とし、１０℃／分の加熱速度で２３℃から試験片の融解ピーク終了時よりも３０℃高い温度まで加熱して得られるＤＳＣ曲線から求められる。
尚、得られる発泡粒子２０の結晶状態を調整するために、樹脂粒子１０を水性媒体に分散させているとき、あるいは樹脂粒子１０に発泡剤を含浸させているときに、密閉容器内の昇温速度の調整や、密閉容器を所定の温度で所定時間保持するなどの調整を行ってもよい。例えば、熱流束示差走査熱量測定により得られるＤＳＣ曲線において、発泡粒子２０の本体を構成する基材樹脂の主成分の吸熱ピーク（固有ピーク）よりも高温側に吸熱ピーク（高温ピーク）が現れるよう、調整することが可能である。このように高温ピークを示す発泡粒子２０は、良好な発泡粒子成形体を得ることができる成形条件範囲がより広いという観点から好ましい。上述する高温ピークを得るための温度調整は、たとえば、次のようにして行うことができる。上述する分散工程及び／又は発泡剤含浸工程において、（ポリプロピレン系樹脂の融点－２０℃）以上（ポリプロピレン系樹脂の融解終了温度）未満の温度で１０～６０分程度保持する一段保持工程を行う。その後、（ポリプロピレン系樹脂の融点－１５℃）から（ポリプロピレン系樹脂の融解終了温度）未満の温度に調節する。そして、必要によりその温度でさらに１０～６０分程度保持する二段保持工程を行う。次いで、後述する発泡工程を行うことにより、高温ピークを有する発泡粒子を製造することができる。
尚、得られる発泡粒子２０における全融解熱量は、５０Ｊ／ｇ以上９０Ｊ／ｇ以下であることが好ましく、６０Ｊ／ｇ以上８０Ｊ／ｇ以下であることがより好ましい。また、得られる発泡粒子２０における高温ピークの吸熱量（高温ピーク熱量）は、５Ｊ／ｇ以上４０Ｊ／ｇ以下であることが好ましく、８Ｊ／ｇ以上３０Ｊ／ｇ以下であることがより好ましく、１０Ｊ／ｇ以上２０Ｊ／ｇ以下であることがさらに好ましい。
発泡粒子２０における全融解熱量及び高温ピーク熱量は、ＪＩＳ Ｋ７１２２：１９８７に基づいて、発泡粒子１～３ｍｇを試験片とし、１０℃／分の加熱速度で２３℃から試験片の融解ピーク終了時よりも３０℃高い温度まで加熱して得られるＤＳＣ曲線から求められる。
（発泡工程）
被覆工程により得られた樹脂粒子１０を用いて発泡工程が実施される。発泡工程は、樹脂粒子に発泡剤を含浸させて発泡させる公知の発泡方法を適宜選択して実施することができる。
例えば、発泡工程では、まず樹脂粒子１０を密閉容器内で水性媒体中に分散させる。このとき、密閉容器には、さらに無機分散剤及びその他の添加剤が含まれていてもよい。そして密閉容器内で樹脂粒子１０を分散させながら、又は分散終了後、物理発泡剤を当該密閉容器に添加して樹脂粒子１０に含浸させ発泡性樹脂粒子を得る。密閉容器内への物理発泡剤の添加は、樹脂粒子１０を発泡させる前までに行われればよい。例えば物理発泡剤として二酸化炭素が使用される場合には、ドライアイスの形態で樹脂粒子１０と共に水性媒体に添加してもよく、気体状態で密閉容器内に圧入してもよい。樹脂粒子１０への物理発泡剤の含浸は、加熱下及び／又は加圧下で行われることが好ましい。
上述のとおり得た発泡性樹脂粒子を、水性媒体と共に、密閉容器の内圧よりも低い圧力下に放出することにより発泡させ、これによって発泡粒子２０を得ることができる。
被覆工程により得られた樹脂粒子１０を用いて発泡工程が実施される。発泡工程は、樹脂粒子に発泡剤を含浸させて発泡させる公知の発泡方法を適宜選択して実施することができる。
例えば、発泡工程では、まず樹脂粒子１０を密閉容器内で水性媒体中に分散させる。このとき、密閉容器には、さらに無機分散剤及びその他の添加剤が含まれていてもよい。そして密閉容器内で樹脂粒子１０を分散させながら、又は分散終了後、物理発泡剤を当該密閉容器に添加して樹脂粒子１０に含浸させ発泡性樹脂粒子を得る。密閉容器内への物理発泡剤の添加は、樹脂粒子１０を発泡させる前までに行われればよい。例えば物理発泡剤として二酸化炭素が使用される場合には、ドライアイスの形態で樹脂粒子１０と共に水性媒体に添加してもよく、気体状態で密閉容器内に圧入してもよい。樹脂粒子１０への物理発泡剤の含浸は、加熱下及び／又は加圧下で行われることが好ましい。
上述のとおり得た発泡性樹脂粒子を、水性媒体と共に、密閉容器の内圧よりも低い圧力下に放出することにより発泡させ、これによって発泡粒子２０を得ることができる。
水性媒体：
上述する樹脂粒子１０を分散させるための水性媒体としては、通常、水が採用されるが、例えば、アルコール類、グリコール類、グリセリン等を採用することもできる。樹脂粒子１０の分散性及び発泡粒子２０の生産性を良好にするという観点からは、水性媒体に対する樹脂粒子１０の添加量は、水性媒体１００重量部に対して、１０重量部以上１００重量部以下であることが好ましく、２０重量部以上８０重量部以下であることがより好ましい。
上述する樹脂粒子１０を分散させるための水性媒体としては、通常、水が採用されるが、例えば、アルコール類、グリコール類、グリセリン等を採用することもできる。樹脂粒子１０の分散性及び発泡粒子２０の生産性を良好にするという観点からは、水性媒体に対する樹脂粒子１０の添加量は、水性媒体１００重量部に対して、１０重量部以上１００重量部以下であることが好ましく、２０重量部以上８０重量部以下であることがより好ましい。
無機分散剤：
上記無機分散剤としては、例えば、酸化アルミニウム、第三リン酸カルシウム、ピロリン酸マグネシウム、酸化亜鉛、カオリン、マイカ等の無機微粒子を使用することができる。これらの無機微粒子は、単独で使用してもよいし、２種以上を併用してもよい。これらの中でも、ブロッキング抑制効果に優れることから、カオリンを用いることが好ましい。
上記無機分散剤としては、例えば、酸化アルミニウム、第三リン酸カルシウム、ピロリン酸マグネシウム、酸化亜鉛、カオリン、マイカ等の無機微粒子を使用することができる。これらの無機微粒子は、単独で使用してもよいし、２種以上を併用してもよい。これらの中でも、ブロッキング抑制効果に優れることから、カオリンを用いることが好ましい。
製造工程中（特には発泡工程時）、樹脂粒子１０は、芯層１１を構成するポリプロピレン系樹脂よりも、表面１２を構成するポリエチレン系樹脂の軟化が進行しやすい。その結果、発泡時に発泡粒子同士が合着するブロッキングの問題が発生しやすい。そのため、例えば表面をポリプロピレン系樹脂で構成した発泡粒子を製造する場合等と比較して、本発明の製造方法では、無機分散剤の添加剤を適度に多く添加することが好ましい。かかる観点から、本発明の製造方法では、水性媒体における無機分散剤の添加量は、当該水性媒体に混合される樹脂粒子１０、１００重量部に対して、０．０５重量部以上３重量部以下であることが好ましく、０．１重量部以上２重量部以下であることがより好ましく、０．３重量部以上１重量部以下であることがさらに好ましく、０．５重量部以上０．８重量部以下であることが特に好ましい。
従来、ＮＯＲ型ヒンダードアミンを含有する発泡粒子同士の融着性が低下しやすいものであった。この理由は明らかではないが、発泡粒子の表面にＮＯＲ型ヒンダードアミンが多く存在する場合、水性媒体中で無機分散剤を引き付けやすく、そのため、融着性が悪化しやすいことが理由の一つとして考えられる。すなわち、本発明の発泡粒子は、表面を構成するポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合よりも少なくなるよう調整されているため、発泡粒子の表面における無機分散剤の引き付けを抑制する結果、発泡粒子同士の融着性の低下を抑制することができると考えられる。したがって、本発明によれば、製造工程中において無機分散剤の添加剤を上記範囲のように、適度に多く添加した場合であっても、良好な融着性を示す発泡粒子となる。
従来、ＮＯＲ型ヒンダードアミンを含有する発泡粒子同士の融着性が低下しやすいものであった。この理由は明らかではないが、発泡粒子の表面にＮＯＲ型ヒンダードアミンが多く存在する場合、水性媒体中で無機分散剤を引き付けやすく、そのため、融着性が悪化しやすいことが理由の一つとして考えられる。すなわち、本発明の発泡粒子は、表面を構成するポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合よりも少なくなるよう調整されているため、発泡粒子の表面における無機分散剤の引き付けを抑制する結果、発泡粒子同士の融着性の低下を抑制することができると考えられる。したがって、本発明によれば、製造工程中において無機分散剤の添加剤を上記範囲のように、適度に多く添加した場合であっても、良好な融着性を示す発泡粒子となる。
その他の添加剤：
水性媒体は、無機分散剤に加え、さらに分散助剤及び界面活性剤等の任意の添加剤を１種以上含んでいてもよい。分散助剤としては、例えば、硫酸アルミニウム等が挙げられる。また、界面活性剤としては、例えば、アルキルベンゼンスルホン酸ナトリウム、ドデシルベンゼンスルホン酸ナトリウム、アルカンスルホン酸ナトリウム等のアニオン系界面活性剤が挙げられる。界面活性剤は、単独で使用されてもよいし、２種以上が併用されてもよい。
水性媒体は、無機分散剤に加え、さらに分散助剤及び界面活性剤等の任意の添加剤を１種以上含んでいてもよい。分散助剤としては、例えば、硫酸アルミニウム等が挙げられる。また、界面活性剤としては、例えば、アルキルベンゼンスルホン酸ナトリウム、ドデシルベンゼンスルホン酸ナトリウム、アルカンスルホン酸ナトリウム等のアニオン系界面活性剤が挙げられる。界面活性剤は、単独で使用されてもよいし、２種以上が併用されてもよい。
物理発泡剤：
物理発泡剤としては、無機物理発泡剤及び／又は有機物理発泡剤を使用できる。無機物理発泡剤としては、二酸化炭素、空気、窒素、ヘリウム、アルゴン、水等が挙げられる。有機物理発泡剤としては、プロパン、ブタン、ヘキサン等の脂肪族炭化水素、シクロペンタン、シクロヘキサン等の脂環式炭化水素、及びメチルクロライド、エチルクロライド、メチレンクロライド、２，３，３，３－テトラフルオロプロペン、トランス－１，３，３，３－テトラフルオロプロペン、トランス－１－クロロ－３，３，３－トリフルオロプロペン等のハロゲン化炭化水素等が挙げられる。
物理発泡剤としては、無機物理発泡剤及び／又は有機物理発泡剤を使用できる。無機物理発泡剤としては、二酸化炭素、空気、窒素、ヘリウム、アルゴン、水等が挙げられる。有機物理発泡剤としては、プロパン、ブタン、ヘキサン等の脂肪族炭化水素、シクロペンタン、シクロヘキサン等の脂環式炭化水素、及びメチルクロライド、エチルクロライド、メチレンクロライド、２，３，３，３－テトラフルオロプロペン、トランス－１，３，３，３－テトラフルオロプロペン、トランス－１－クロロ－３，３，３－トリフルオロプロペン等のハロゲン化炭化水素等が挙げられる。
これらの物理発泡剤を単独で用いても、或いは二種以上併用してもよい。これらの発泡剤のうち、好ましくは、二酸化炭素、窒素、空気等の無機物理発泡剤を主成分とする発泡剤が用いられ、より好ましくは、二酸化炭素が用いられる。本発明において、上記無機物理発泡剤を主成分とするとは、物理発泡剤が無機物理発泡剤を５０モル％以上含有していることを意味する。物理発泡剤が無機物理発泡剤を７０モル％以上含有していることが好ましく、９０モル％以上含有していることがより好ましく、物理発泡剤が無機物理発泡剤のみからなることがさらに好ましい。
物理発泡剤の添加量は、ポリオレフィン系樹脂の種類や発泡剤の種類、目的とする発泡粒子のかさ密度等に応じて適宜選択されるものである。例えば、物理発泡剤として二酸化炭素を用いた場合、二酸化炭素の添加量は、樹脂粒子１０、１００重量部に対して好ましくは０．１重量部以上３０重量部以下、より好ましくは０．５重量部以上１５重量部以下、さらに好ましくは１重量部以上１０重量部以下である。
かさ密度の調整：
発泡粒子２０のかさ密度は、例えば、発泡工程において、密閉容器の内容物を放出する際の、密閉容器内の温度や圧力などの発泡条件の適宜の変更によって調整可能である。
また、よりかさ密度の低い発泡粒子２０を所望する場合、以下に示す二段発泡工程のように、発泡粒子を多段的に発泡させる工程を実施してもよい。二段発泡工程は、まず、上述のとおり得られた発泡粒子２０を加圧可能な密閉容器に貯留し、空気などの気体を該密閉容器内に圧入することにより加圧処理をして発泡粒子２０の気泡内の内圧を高める操作を行う。その後、該発泡粒子２０を密閉容器から取り出し、これをスチームや熱風を用いて加熱することにより、該発泡粒子２０を発泡させることで二段発泡が実施される。かかる二段発泡工程を実施することにより、より低いかさ密度である発泡粒子２０（二段発泡粒子）を得ることが可能である。
また、一度の発泡工程で低いかさ密度の発泡粒子２０を得るのに比べ、二段発泡工程を実施して低いかさ密度の発泡粒子２０を得る方が、最終的に得られる発泡粒子２０の気泡径を大きくしやすい。二段発泡工程を実施して得た発泡粒子２０を用いて製造された発泡粒子成形体は、色調のむらの発生がより効果的に抑制され得る。
発泡粒子２０のかさ密度は、例えば、発泡工程において、密閉容器の内容物を放出する際の、密閉容器内の温度や圧力などの発泡条件の適宜の変更によって調整可能である。
また、よりかさ密度の低い発泡粒子２０を所望する場合、以下に示す二段発泡工程のように、発泡粒子を多段的に発泡させる工程を実施してもよい。二段発泡工程は、まず、上述のとおり得られた発泡粒子２０を加圧可能な密閉容器に貯留し、空気などの気体を該密閉容器内に圧入することにより加圧処理をして発泡粒子２０の気泡内の内圧を高める操作を行う。その後、該発泡粒子２０を密閉容器から取り出し、これをスチームや熱風を用いて加熱することにより、該発泡粒子２０を発泡させることで二段発泡が実施される。かかる二段発泡工程を実施することにより、より低いかさ密度である発泡粒子２０（二段発泡粒子）を得ることが可能である。
また、一度の発泡工程で低いかさ密度の発泡粒子２０を得るのに比べ、二段発泡工程を実施して低いかさ密度の発泡粒子２０を得る方が、最終的に得られる発泡粒子２０の気泡径を大きくしやすい。二段発泡工程を実施して得た発泡粒子２０を用いて製造された発泡粒子成形体は、色調のむらの発生がより効果的に抑制され得る。
［発泡粒子の異なる製造方法］
発泡粒子２０は、上述する本発明の製造方法とは異なる製造方法（以下、第二の製造方法ともいう）で製造されてもよい。
図示省略する第二の製造方法は、まず、発泡粒子本体２１となる樹脂粒子本体を造粒し、これを発泡させて発泡粒子本体２１を得た後、発泡粒子本体２１にポリエチレン系樹脂組成物を被覆することにより、表面２２を有する発泡粒子２０を得る方法である。
発泡粒子２０は、上述する本発明の製造方法とは異なる製造方法（以下、第二の製造方法ともいう）で製造されてもよい。
図示省略する第二の製造方法は、まず、発泡粒子本体２１となる樹脂粒子本体を造粒し、これを発泡させて発泡粒子本体２１を得た後、発泡粒子本体２１にポリエチレン系樹脂組成物を被覆することにより、表面２２を有する発泡粒子２０を得る方法である。
つまり第二の製造方法は、ポリプロピレン系樹脂を基材樹脂とし、ＮＯＲ型ヒンダードアミンを含む樹脂粒子本体を発泡させて発泡粒子本体２１を得る発泡工程と、発泡工程により得られた発泡粒子本体２１にポリエチレン系樹脂組成物を被覆させる被覆工程と、を有する。
第二の製造方法においても、得られる発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合が０．０３重量％以上０．５重量％以下であり、かつ表面２２を構成するポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、当該発泡粒子２０のＮＯＲ型ヒンダードアミンの配合割合よりも少なくなるよう調整される。表面２２を構成するポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が０重量％でもよい。
第二の製造方法においても、得られる発泡粒子２０中のＮＯＲ型ヒンダードアミンの配合割合が０．０３重量％以上０．５重量％以下であり、かつ表面２２を構成するポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、当該発泡粒子２０のＮＯＲ型ヒンダードアミンの配合割合よりも少なくなるよう調整される。表面２２を構成するポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が０重量％でもよい。
第二の製造方法における発泡工程では、例えば上述する本発明の製造方法における芯層形成用溶融混練物と同様の溶融物を、押出機から押し出すことによりストランドを作製し、これを所望の寸法に切断することにより、樹脂粒子本体を造粒する。そして樹脂粒子本体を公知の発泡方法により発泡させて、発泡粒子本体２１を得る。
上述のとおり得た発泡粒子本体２１を用いて第二の製造方法における被覆工程が実施される。当該被覆工程は、本発明の製造方法における混合方法が適宜参照される。一例としては、混合機能及び加熱機能を有する混合装置に、発泡粒子本体２１を投入して加熱した後、表面２２を構成するための粉体状のポリエチレン系樹脂組成物を投入する。そして発泡粒子本体２１とポリエチレン系樹脂組成物とを混合し、発泡粒子本体２１の表面にポリエチレン系樹脂組成物を被覆させることで、表面２２を有する発泡粒子２０が得られる。
上述のとおり得た発泡粒子本体２１を用いて第二の製造方法における被覆工程が実施される。当該被覆工程は、本発明の製造方法における混合方法が適宜参照される。一例としては、混合機能及び加熱機能を有する混合装置に、発泡粒子本体２１を投入して加熱した後、表面２２を構成するための粉体状のポリエチレン系樹脂組成物を投入する。そして発泡粒子本体２１とポリエチレン系樹脂組成物とを混合し、発泡粒子本体２１の表面にポリエチレン系樹脂組成物を被覆させることで、表面２２を有する発泡粒子２０が得られる。
［発泡粒子成形体］
本発明の発泡粒子２０を用いて型内成形することにより、発泡粒子成形体を得ることができる。具体的には、発泡粒子成形体は、次のようにして製造される。まず、所望する発泡粒子成形体の形状に対応したキャビティを有する成形型内に発泡粒子を充填し、スチームなどの加熱媒体により成形型内に充填された発泡粒子２０を加熱する。キャビティ内の発泡粒子２０は、加熱によってさらに発泡すると共に、相互に融着する。これにより、発泡粒子２０同士が一体化し、キャビティの形状に応じた発泡粒子成形体が得られる。
発泡粒子２０を用いて製造された発泡粒子成形体は、本発明の効果を享受し、良好な難燃性を示すと共に融着性にも優れる。そのため、梱包材、自動車部材、建築材料、電気電子製品等の難燃性が要求される種々の用途に好適に使用することができる。
本発明の発泡粒子２０を用いて型内成形することにより、発泡粒子成形体を得ることができる。具体的には、発泡粒子成形体は、次のようにして製造される。まず、所望する発泡粒子成形体の形状に対応したキャビティを有する成形型内に発泡粒子を充填し、スチームなどの加熱媒体により成形型内に充填された発泡粒子２０を加熱する。キャビティ内の発泡粒子２０は、加熱によってさらに発泡すると共に、相互に融着する。これにより、発泡粒子２０同士が一体化し、キャビティの形状に応じた発泡粒子成形体が得られる。
発泡粒子２０を用いて製造された発泡粒子成形体は、本発明の効果を享受し、良好な難燃性を示すと共に融着性にも優れる。そのため、梱包材、自動車部材、建築材料、電気電子製品等の難燃性が要求される種々の用途に好適に使用することができる。
難燃性：
発泡粒子成形体の難燃性は、ＦＭＶＳＳ（Ｆｅｄｅｒａｌ Ｍｏｔｏｒ Ｖｅｈｉｃｌｅ Ｓａｆｅｔｙ Ｓｔａｎｄａｒｄ）Ｎｏ．３０２に規定された燃焼性試験を実施した場合の燃焼終了位置、燃焼継続時間及び燃焼距離に基づいて評価することができる。ＦＭＶＳＳ Ｎｏ．３０２に規定された燃焼性試験方法は、具体的には以下の通りである。
発泡粒子成形体の難燃性は、ＦＭＶＳＳ（Ｆｅｄｅｒａｌ Ｍｏｔｏｒ Ｖｅｈｉｃｌｅ Ｓａｆｅｔｙ Ｓｔａｎｄａｒｄ）Ｎｏ．３０２に規定された燃焼性試験を実施した場合の燃焼終了位置、燃焼継続時間及び燃焼距離に基づいて評価することができる。ＦＭＶＳＳ Ｎｏ．３０２に規定された燃焼性試験方法は、具体的には以下の通りである。
まず、発泡粒子２０を型内成形した後、得られた発泡粒子成形体から板状の試験体を切り出す。次に、試験体を温度２３℃、相対湿度５０％の環境下で２４時間放置し、試験体の状態を調節する。状態を調節した後の試験体における、長さ方向の基端から３８ｍｍ離れた位置に開始線を引くと共に、基端から２９２ｍｍ離れた位置に終了線を引く。次いで、試験体をＦＭＶＳＳ Ｎｏ．３０２専用チャンバーのＵ字型フレームに取り付ける。
次に、バーナーに着火し、炎の高さが３８ｍｍとなるようにガス量及び空気量等を調節する。この状態でバーナーの先端中央が試験体の基端における幅方向の中央となるようにバーナーを移動させ、バーナーの炎を試験体に１５秒間接触させる。その後、バーナーの炎を試験体から離し、試験体の燃焼位置が開始線に到達してから燃焼が終了するまでの燃焼継続時間を計測する。
次に、バーナーに着火し、炎の高さが３８ｍｍとなるようにガス量及び空気量等を調節する。この状態でバーナーの先端中央が試験体の基端における幅方向の中央となるようにバーナーを移動させ、バーナーの炎を試験体に１５秒間接触させる。その後、バーナーの炎を試験体から離し、試験体の燃焼位置が開始線に到達してから燃焼が終了するまでの燃焼継続時間を計測する。
本明細書において、発泡粒子成形体の難燃性の程度は、自己消火性、遅燃性及び易燃性の３段階のうちのいずれかの段階に分類される。具体的には、試験体の燃焼が開始線に到達する前に終了した場合、又は、試験体の燃焼終了位置が開始線から５０ｍｍ以内であり、かつ、燃焼継続時間が６０秒以内である場合には、発泡粒子成形体が自己消火性を有していると判定する。また、前述した自己消火性に該当しない場合であって、開始線からの燃焼距離を燃焼継続時間で除することにより得られる燃焼速度が８０ｍｍ／分未満の場合には、発泡粒子成形体が遅燃性を有していると判定する。そして、前述した自己消火性に該当しない場合であって、燃焼速度が８０ｍｍ／分以上の場合には、発泡粒子成形体が易燃性を有していると判定する。
発泡粒子成形体は、ＦＭＶＳＳ Ｎｏ．３０２に規定された燃焼性試験を行った場合に遅燃性を有することが好ましく、自己消火性を有することがより好ましい。遅燃性又は自己消火性を示す発泡粒子成形体は、高い難燃性が求められる用途に好適に使用されうる。特に、自己消火性を有する発泡粒子成形体は、例えば自動車部材や建築材料等の用途に好適である。
成形体密度：
発泡粒子２０を用いて得られる発泡粒子成形体の密度は特に限定されないが、軽量性と剛性等の機械的物性とのバランスに優れるという観点からは、１０ｋｇ／ｍ３以上５００ｋｇ／ｍ３以下であることが好ましく、１５ｋｇ／ｍ３以上１００ｋｇ／ｍ３以下であることがより好ましい。発泡粒子成形体の成形体密度は、発泡粒子成形体の重量を外形寸法に基づいて算出される体積で除することにより算出される。なお、外形寸法から体積を算出することが難しい場合には、水没法により発泡粒子成形体の体積を求めることができる。
発泡粒子２０を用いて得られる発泡粒子成形体の密度は特に限定されないが、軽量性と剛性等の機械的物性とのバランスに優れるという観点からは、１０ｋｇ／ｍ３以上５００ｋｇ／ｍ３以下であることが好ましく、１５ｋｇ／ｍ３以上１００ｋｇ／ｍ３以下であることがより好ましい。発泡粒子成形体の成形体密度は、発泡粒子成形体の重量を外形寸法に基づいて算出される体積で除することにより算出される。なお、外形寸法から体積を算出することが難しい場合には、水没法により発泡粒子成形体の体積を求めることができる。
発泡粒子２０は、上記のごとく融着性に優れる。特に、より厚みの厚い部分を有する発泡粒子成形体や、おこし状の発泡粒子成形体を型内成形する場合であっても融着性に優れる。したがって、たとえば、発泡粒子２０を型内成形してなる発泡粒子成形体であって、発泡粒子成形体が厚み８０ｍｍ以上の部分を有し、融着率が８０％以上であり、ＦＭＶＳＳ Ｎｏ．３０２に準拠して得られる燃焼速度が８０ｍｍ／分未満の遅燃性、又は自己消火性を示すポリプロピレン系樹脂発泡粒子成形体を提供することができる。前記発泡粒子成形体は、厚み９０ｍｍ以上の部分を有するものとすることができ、さらに厚み１００ｍｍ以上の部分を有するものとすることができる。また、直径８０ｍｍの球を切り出し得る発泡粒子成形体とすることができる。
なお、発泡粒子成形体の融着率は、当該発泡粒子成形体を破断した際の破断面に露出した発泡粒子のうち、材料破壊した発泡粒子の数の割合として求めることができる。
なお、発泡粒子成形体の融着率は、当該発泡粒子成形体を破断した際の破断面に露出した発泡粒子のうち、材料破壊した発泡粒子の数の割合として求めることができる。
以下に、本発明を実施例により詳細に説明する。本実施例では、本発明の製造方法を実施して発泡粒子を製造する。特に、被覆工程としては共押出方法を選択し、樹脂粒子の表面及び発泡粒子の表面がいずれも被覆層を構成する態様を例に説明する。ただし、本発明はこれにより限定されるものではない。
尚、以下のとおり実施された各実施例及び各比較例に関し、発泡粒子のかさ密度、全融解熱量、高温ピーク熱量、平均気泡径、及びＡＴＲ法による吸光度を測定すると共に、これを用いて製造されたポリプロピレン系樹脂発泡粒子成形体の成形体評価を行った。測定結果及び評価結果は、表３及び表４に示す。また上記かさ密度の測定方法及び上記評価の方法は、後述する。表中、カーボンブラックはＣＢと記載する。なお、発泡粒子の各物性の測定に供する発泡粒子は、気温２３℃、相対湿度５０％、１ａｔｍの環境中で２４時間以上放置して状態調節したものを用いた。
また、発泡粒子および発泡粒子の被覆層中のＮＯＲヒンダードアミンの配合割合、発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合、及び発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合に対する、被覆層中のＮＯＲ型ヒンダードアミンの配合割合の比は、樹脂粒子の製造に用いた材料の配合割合から算出した。
尚、以下のとおり実施された各実施例及び各比較例に関し、発泡粒子のかさ密度、全融解熱量、高温ピーク熱量、平均気泡径、及びＡＴＲ法による吸光度を測定すると共に、これを用いて製造されたポリプロピレン系樹脂発泡粒子成形体の成形体評価を行った。測定結果及び評価結果は、表３及び表４に示す。また上記かさ密度の測定方法及び上記評価の方法は、後述する。表中、カーボンブラックはＣＢと記載する。なお、発泡粒子の各物性の測定に供する発泡粒子は、気温２３℃、相対湿度５０％、１ａｔｍの環境中で２４時間以上放置して状態調節したものを用いた。
また、発泡粒子および発泡粒子の被覆層中のＮＯＲヒンダードアミンの配合割合、発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合、及び発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合に対する、被覆層中のＮＯＲ型ヒンダードアミンの配合割合の比は、樹脂粒子の製造に用いた材料の配合割合から算出した。
＜実施例１＞
（樹脂粒子の調製）
内径５０ｍｍの芯層形成用押出機、該芯層形成用押出機の下流側に付設された多層ストランド形成用ダイ及び内径３０ｍｍの被覆層形成用押出機を備える製造装置を準備した。尚、製造装置は、被覆層形成用押出機の下流側と、多層ストランド形成用ダイとが接続されており、ダイ内で各層を形成するための溶融混練物の積層が可能であると共に、共押出が可能な構成とした。
芯層を構成する芯層成形材料（ポリプロピレン系樹脂組成物）として、表２に示すポリプロピレン系樹脂（ＰＰ１）に加え、芯層成形材料１００重量％において、気泡調整剤としてホウ酸亜鉛を０．１重量％用いると共に、カーボンブラック（ファーネスブラック）及びＮＯＲ型ヒンダードアミン（ＢＡＳＦ社製、商品名ＮＯＲ１１６（分子量２２６１））を表３に示す配合割合で用い、これらを芯層形成用押出機に供給し溶融混練した。
被覆層を構成する被覆層形成材料（ポリエチレン系樹脂組成物）として、表２に示すポリエチレン系樹脂（ＰＥ１）に加え、カーボンブラック（ファーネスブラック）を表３に示す配合割合で用い、これらを被覆層形成用押出機に供給して溶融混練した。
上述のとおり溶融混練して得られた各層形成用の溶融混練物を、多層ストランド形成用ダイに導入してダイ内で合流させ、ダイの下流側に取り付けた口金の細孔から、２層構造（被覆層／芯層構造）を有する多層ストランドを押出した。押出されたストランドを水冷し、ペレタイザーにて切断し、１個当たりの平均重量が１．０ｍｇの樹脂粒子を得た。
（樹脂粒子の調製）
内径５０ｍｍの芯層形成用押出機、該芯層形成用押出機の下流側に付設された多層ストランド形成用ダイ及び内径３０ｍｍの被覆層形成用押出機を備える製造装置を準備した。尚、製造装置は、被覆層形成用押出機の下流側と、多層ストランド形成用ダイとが接続されており、ダイ内で各層を形成するための溶融混練物の積層が可能であると共に、共押出が可能な構成とした。
芯層を構成する芯層成形材料（ポリプロピレン系樹脂組成物）として、表２に示すポリプロピレン系樹脂（ＰＰ１）に加え、芯層成形材料１００重量％において、気泡調整剤としてホウ酸亜鉛を０．１重量％用いると共に、カーボンブラック（ファーネスブラック）及びＮＯＲ型ヒンダードアミン（ＢＡＳＦ社製、商品名ＮＯＲ１１６（分子量２２６１））を表３に示す配合割合で用い、これらを芯層形成用押出機に供給し溶融混練した。
被覆層を構成する被覆層形成材料（ポリエチレン系樹脂組成物）として、表２に示すポリエチレン系樹脂（ＰＥ１）に加え、カーボンブラック（ファーネスブラック）を表３に示す配合割合で用い、これらを被覆層形成用押出機に供給して溶融混練した。
上述のとおり溶融混練して得られた各層形成用の溶融混練物を、多層ストランド形成用ダイに導入してダイ内で合流させ、ダイの下流側に取り付けた口金の細孔から、２層構造（被覆層／芯層構造）を有する多層ストランドを押出した。押出されたストランドを水冷し、ペレタイザーにて切断し、１個当たりの平均重量が１．０ｍｇの樹脂粒子を得た。
（発泡粒子の調製）
得られた樹脂粒子１ｋｇを、水性媒体である水３Ｌと共に、内容量５Ｌの密閉容器内に供給した。また、樹脂粒子１００重量部に対して、無機分散剤としてカオリン０．６重量部、界面活性剤（商品名：ネオゲン、第一工業製薬株式会社製、ドデシルベンゼンスルホン酸ナトリウム）０．００８重量部（有効成分として）、硫酸アルミニウムを０．０２重量部、それぞれ密閉容器内に添加した。
次いで、密閉容器内に発泡剤として二酸化炭素を圧入し、ゲージ圧で３．１ＭＰａ（Ｇ）となるまで加圧した。尚、（Ｇ）を付した圧力は、ゲージ圧、つまり、大気圧を基準とした圧力の値である。その後、密閉容器内を撹拌しながら２℃／分の昇温速度で、発泡温度（１３７．５℃）になるまで加熱昇温し、同温度で１５分間保持した。これにより、得られる発泡粒子のＤＳＣ測定による吸熱曲線に高温ピークが現れるよう調整した。
その後、密閉容器の内容物（樹脂粒子及び水）を大気圧下に放出して、かさ密度６０ｋｇ／ｍ３の発泡粒子（一段発泡粒子）を得た。尚、上述する工程と同様の工程を数サイクル繰り返して後述する評価に供するのに十分な量の発泡粒子を確保した。
得られた樹脂粒子１ｋｇを、水性媒体である水３Ｌと共に、内容量５Ｌの密閉容器内に供給した。また、樹脂粒子１００重量部に対して、無機分散剤としてカオリン０．６重量部、界面活性剤（商品名：ネオゲン、第一工業製薬株式会社製、ドデシルベンゼンスルホン酸ナトリウム）０．００８重量部（有効成分として）、硫酸アルミニウムを０．０２重量部、それぞれ密閉容器内に添加した。
次いで、密閉容器内に発泡剤として二酸化炭素を圧入し、ゲージ圧で３．１ＭＰａ（Ｇ）となるまで加圧した。尚、（Ｇ）を付した圧力は、ゲージ圧、つまり、大気圧を基準とした圧力の値である。その後、密閉容器内を撹拌しながら２℃／分の昇温速度で、発泡温度（１３７．５℃）になるまで加熱昇温し、同温度で１５分間保持した。これにより、得られる発泡粒子のＤＳＣ測定による吸熱曲線に高温ピークが現れるよう調整した。
その後、密閉容器の内容物（樹脂粒子及び水）を大気圧下に放出して、かさ密度６０ｋｇ／ｍ３の発泡粒子（一段発泡粒子）を得た。尚、上述する工程と同様の工程を数サイクル繰り返して後述する評価に供するのに十分な量の発泡粒子を確保した。
上述のとおり得た一段発泡粒子を気温２３℃、相対湿度５０％、１ａｔｍの環境に２４時間放置して養生を行った。そして加圧可能な密閉容器に養生後の一段発泡粒子を充填し、当該密閉容器内の圧力を常圧から上昇させて発泡粒子を加圧した。発泡粒子を加圧した状態を所定時間維持して空気を発泡粒子の気泡内に含浸させた。その後、密閉容器から一段発泡粒子を取り出し、発泡粒子の気泡の内圧が０．５ＭＰａ（Ｇ）である一段発泡粒子を得た。その後、この一段発泡粒子を二段発泡装置に供給した。該装置内にスチームを供給して一段発泡粒子を発泡させて、かさ密度２７ｋｇ／ｍ３の発泡粒子を得た。二段発泡により得られた当該発泡粒子を以下の測定や発泡粒子成形体の製造等に用いた。
（発泡粒子のかさ密度）
測定に供する発泡粒子を気温２３℃、相対湿度５０％、１ａｔｍの環境中で２４時間以上放置して養生した。養生後の発泡粒子群（重量Ｗ；３０ｇ）を、メスシリンダー内に充填し、メスシリンダー底面で床面を数度、軽く叩くことにより、メスシリンダー内の発泡粒子群の充填高さを安定させた。メスシリンダーの目盛りが指す発泡粒子群のかさ体積Ｖ（Ｌ）を読み取った。そして上記発泡粒子群の重量Ｗをかさ体積Ｖで除した（Ｗ／Ｖ）。これにより求められた値をｋｇ／ｍ３に単位換算することにより、発泡粒子のかさ密度（ｋｇ／ｍ３）を算出した。
測定に供する発泡粒子を気温２３℃、相対湿度５０％、１ａｔｍの環境中で２４時間以上放置して養生した。養生後の発泡粒子群（重量Ｗ；３０ｇ）を、メスシリンダー内に充填し、メスシリンダー底面で床面を数度、軽く叩くことにより、メスシリンダー内の発泡粒子群の充填高さを安定させた。メスシリンダーの目盛りが指す発泡粒子群のかさ体積Ｖ（Ｌ）を読み取った。そして上記発泡粒子群の重量Ｗをかさ体積Ｖで除した（Ｗ／Ｖ）。これにより求められた値をｋｇ／ｍ３に単位換算することにより、発泡粒子のかさ密度（ｋｇ／ｍ３）を算出した。
（発泡粒子の全融解熱量及び高温ピーク熱量）
約１ｍｇの発泡粒子を試験片とした。ＪＩＳ Ｋ７１２２：１９８７年に記載されたプラスチックの転移熱測定方法に従って試験片を加熱溶融させ、この際のＤＳＣ曲線を得た。測定温度範囲は２３℃から試験片の融解ピーク終了時よりも３０℃高い温度までとし、加熱時の昇温速度は１０℃／分とした。
このようにして得られたＤＳＣ曲線を図３に示す。当該ＤＳＣ曲線において、ＤＳＣ曲線上における８０℃に相当する点Ｉと、発泡粒子の融解終了温度に相当する点ＩＩとを結ぶ直線を引いた。尚、融解終了温度は、高温ピークｂにおける高温側の端点であり、ＤＳＣ曲線における、高温ピークｂと、高温ピークｂよりも高温側のベースラインとの交点である。
図３に示すとおり、点Ｉと点ＩＩとを結ぶ直線を引いた後、固有ピークａと高温ピークｂとの間に存在する極大点ＩＩＩを通りグラフの縦軸に平行な直線と、点Ｉと点ＩＩとを結んだ直線との交点をＩＶとした。
そして、点Ｉと点ＩＶを結ぶ直線、点ＩＩＩと点ＩＶとを結ぶ直線、及び点Ｉと点ＩＩＩとを結ぶＤＳＣ曲線の面積を固有ピークａの面積とした。また点ＩＶと点ＩＩとを結ぶ直線、点ＩＩＩと点ＩＶとを結ぶ直線、及び点ＩＩＩと点ＩＩとを結ぶＤＳＣ曲線によって囲まれる部分（斜線部分）の面積を高温ピークｂの面積とした。上述のとおり求めた固有ピークａの面積と高温ピークｂの面積との合計を発泡粒子の全融解熱量の値とし、高温ピークｂの面積を発泡粒子の高温ピーク熱量の値とした。
約１ｍｇの発泡粒子を試験片とした。ＪＩＳ Ｋ７１２２：１９８７年に記載されたプラスチックの転移熱測定方法に従って試験片を加熱溶融させ、この際のＤＳＣ曲線を得た。測定温度範囲は２３℃から試験片の融解ピーク終了時よりも３０℃高い温度までとし、加熱時の昇温速度は１０℃／分とした。
このようにして得られたＤＳＣ曲線を図３に示す。当該ＤＳＣ曲線において、ＤＳＣ曲線上における８０℃に相当する点Ｉと、発泡粒子の融解終了温度に相当する点ＩＩとを結ぶ直線を引いた。尚、融解終了温度は、高温ピークｂにおける高温側の端点であり、ＤＳＣ曲線における、高温ピークｂと、高温ピークｂよりも高温側のベースラインとの交点である。
図３に示すとおり、点Ｉと点ＩＩとを結ぶ直線を引いた後、固有ピークａと高温ピークｂとの間に存在する極大点ＩＩＩを通りグラフの縦軸に平行な直線と、点Ｉと点ＩＩとを結んだ直線との交点をＩＶとした。
そして、点Ｉと点ＩＶを結ぶ直線、点ＩＩＩと点ＩＶとを結ぶ直線、及び点Ｉと点ＩＩＩとを結ぶＤＳＣ曲線の面積を固有ピークａの面積とした。また点ＩＶと点ＩＩとを結ぶ直線、点ＩＩＩと点ＩＶとを結ぶ直線、及び点ＩＩＩと点ＩＩとを結ぶＤＳＣ曲線によって囲まれる部分（斜線部分）の面積を高温ピークｂの面積とした。上述のとおり求めた固有ピークａの面積と高温ピークｂの面積との合計を発泡粒子の全融解熱量の値とし、高温ピークｂの面積を発泡粒子の高温ピーク熱量の値とした。
（発泡粒子の平均気泡径）
発泡粒子を二等分した断面の写真を撮影した。撮影した写真上で発泡粒子断面の面積が概ね二等分となるように直線を引き、発泡粒子の周縁から対向する周縁までの線分の長さＬを該線分に接する全ての気泡の数Ｎで除した値（Ｌ／Ｎ）を１つの発泡粒子の平均気泡径とした。この操作を１０個以上の発泡粒子について行い、その算術平均値を発泡粒子の平均気泡径とした。
発泡粒子を二等分した断面の写真を撮影した。撮影した写真上で発泡粒子断面の面積が概ね二等分となるように直線を引き、発泡粒子の周縁から対向する周縁までの線分の長さＬを該線分に接する全ての気泡の数Ｎで除した値（Ｌ／Ｎ）を１つの発泡粒子の平均気泡径とした。この操作を１０個以上の発泡粒子について行い、その算術平均値を発泡粒子の平均気泡径とした。
（発泡粒子のＡＴＲ法分析）
マクロＡＴＲにより測定した。市販のＡＴＲ法分析装置（日本分光株式会社製；ＦＴ／ＩＲ－４６００ｔｙｐｅＡ（ＡＴＲ ＰＲＯ４５０－Ｓ型）を用い、上述で得られた発泡粒子の分析を行った。分析の条件は、以下のとおりとした。
＜測定条件＞
プリズム：セレン化亜鉛
赤外光の入射角：４５°
積算回数：５１２回
分解能：４ｃｍ－１
検出器：ＴＧＳ（Ｔｒｉｇｌｙｃｉｎｅ ｓｕｌｆａｔｅ）
測定波数領域：６００～４０００ｃｍ－１
反射回数：１回
マクロＡＴＲにより測定した。市販のＡＴＲ法分析装置（日本分光株式会社製；ＦＴ／ＩＲ－４６００ｔｙｐｅＡ（ＡＴＲ ＰＲＯ４５０－Ｓ型）を用い、上述で得られた発泡粒子の分析を行った。分析の条件は、以下のとおりとした。
＜測定条件＞
プリズム：セレン化亜鉛
赤外光の入射角：４５°
積算回数：５１２回
分解能：４ｃｍ－１
検出器：ＴＧＳ（Ｔｒｉｇｌｙｃｉｎｅ ｓｕｌｆａｔｅ）
測定波数領域：６００～４０００ｃｍ－１
反射回数：１回
尚、発泡粒子の表面の分析は、円柱形状の発泡粒子の両端面を除く外周面とプリズムとを当接させて実施した。また発泡粒子の断面の分析は、円柱形状の発泡粒子の両端面の略１／２の位置で円柱形状の軸方向に直交する方向に切断した試料を用い、切断面とプリズムとを当接させて実施した。
そしてＡＴＲ法分析において、発泡粒子表面及び発泡粒子断面それぞれについて、波数２８００～３２００ｃｍ－１における吸光度ピークの数及びピークの吸光度を測定した。また上述で測定された吸光度ピークの数及び波数２９５０ｃｍ－１における吸光度Ａ２９５０に対する波数２９２０ｃｍ－１における吸光度Ａ２９2０の比（Ａ２９2０／Ａ２９５０）を求めた。尚、全ての実施例及び比較例２、３において、発泡粒子表面において検出されたピークは２個（表１に示すピーク１、２）、発泡粒子断面において検出されたピークは４個（表１に示すピーク３～６）であった。即ち、いずれの発泡粒子においても、断面はポリプロピレン系樹脂が存在し、表面はポリエチレン系樹脂が存在することが確認された。また比較例１は、発泡粒子表面において検出されたピーク及び発泡粒子断面において検出されたピークはいずれも４個（表１に示すピーク３～６）であった。即ち、単層である比較例１の発泡粒子は断面及び表面のいずれにおいてもポリプロピレン系樹脂が存在することが確認された。
また、全ての実施例及び比較例２、３において、発泡粒子の表面の吸光度の比（Ａ２９2０／Ａ２９５０）は２．０以上であった。即ち、いずれの発泡粒子においても、表面はポリエチレン系樹脂が存在することが確認された。また比較例１は、発泡粒子の表面の吸光度の比（Ａ２９2０／Ａ２９５０）は２．０未満であった。即ち、単層である比較例１の発泡粒子は断面及び表面のいずれにおいてもポリプロピレン系樹脂が存在することが確認された。吸光度の比の測定に際しては、３つの発泡粒子を用いて表面の赤外線吸収スペクトルを取得し、得られた吸光度の比の算術平均値を採用した。
そしてＡＴＲ法分析において、発泡粒子表面及び発泡粒子断面それぞれについて、波数２８００～３２００ｃｍ－１における吸光度ピークの数及びピークの吸光度を測定した。また上述で測定された吸光度ピークの数及び波数２９５０ｃｍ－１における吸光度Ａ２９５０に対する波数２９２０ｃｍ－１における吸光度Ａ２９2０の比（Ａ２９2０／Ａ２９５０）を求めた。尚、全ての実施例及び比較例２、３において、発泡粒子表面において検出されたピークは２個（表１に示すピーク１、２）、発泡粒子断面において検出されたピークは４個（表１に示すピーク３～６）であった。即ち、いずれの発泡粒子においても、断面はポリプロピレン系樹脂が存在し、表面はポリエチレン系樹脂が存在することが確認された。また比較例１は、発泡粒子表面において検出されたピーク及び発泡粒子断面において検出されたピークはいずれも４個（表１に示すピーク３～６）であった。即ち、単層である比較例１の発泡粒子は断面及び表面のいずれにおいてもポリプロピレン系樹脂が存在することが確認された。
また、全ての実施例及び比較例２、３において、発泡粒子の表面の吸光度の比（Ａ２９2０／Ａ２９５０）は２．０以上であった。即ち、いずれの発泡粒子においても、表面はポリエチレン系樹脂が存在することが確認された。また比較例１は、発泡粒子の表面の吸光度の比（Ａ２９2０／Ａ２９５０）は２．０未満であった。即ち、単層である比較例１の発泡粒子は断面及び表面のいずれにおいてもポリプロピレン系樹脂が存在することが確認された。吸光度の比の測定に際しては、３つの発泡粒子を用いて表面の赤外線吸収スペクトルを取得し、得られた吸光度の比の算術平均値を採用した。
（発泡粒子成形体の製造）
得られた発泡粒子を、加圧可能な密閉容器に充填し、当該密閉容器内の圧力を常圧から上昇させて発泡粒子を加圧した。発泡粒子を加圧した状態を所定時間維持して空気を発泡粒子の気泡内に含浸させた。その後、密閉容器から発泡粒子を取り出し、発泡粒子の気泡の内圧が０．１ＭＰａ（Ｇ）である発泡粒子を得た。得られた発泡粒子を、縦３５０ｍｍ×横２００ｍｍ×型開き方向の厚さ５０ｍｍの平板状の成形キャビティを有する成形型（金型）に充填して以下の加熱方法で加熱を行った。加熱方法は、金型の両面に設けられたドレン弁を開放した状態で当該金型にスチームを供給して予備加熱（排気工程）を行った。その後、金型の一方側からスチームを供給して加熱し、さらに金型の他方側からスチームを供給して加熱を行った。続いて、金型の両側から０．２０ＭＰａ（Ｇ）のスチームを供給して加熱した。加熱終了後、放圧し、発泡粒子成形体の発泡力による表面圧力が０．０４ＭＰａ（Ｇ）になるまで水冷したのち、金型を開放し発泡粒子成形体を取り出した。得られた発泡粒子成形体を８０℃のオーブンにて１２時間養生した後、室温まで徐冷して板状のポリプロピレン系樹脂発泡粒子成形体を得た。
得られた発泡粒子を、加圧可能な密閉容器に充填し、当該密閉容器内の圧力を常圧から上昇させて発泡粒子を加圧した。発泡粒子を加圧した状態を所定時間維持して空気を発泡粒子の気泡内に含浸させた。その後、密閉容器から発泡粒子を取り出し、発泡粒子の気泡の内圧が０．１ＭＰａ（Ｇ）である発泡粒子を得た。得られた発泡粒子を、縦３５０ｍｍ×横２００ｍｍ×型開き方向の厚さ５０ｍｍの平板状の成形キャビティを有する成形型（金型）に充填して以下の加熱方法で加熱を行った。加熱方法は、金型の両面に設けられたドレン弁を開放した状態で当該金型にスチームを供給して予備加熱（排気工程）を行った。その後、金型の一方側からスチームを供給して加熱し、さらに金型の他方側からスチームを供給して加熱を行った。続いて、金型の両側から０．２０ＭＰａ（Ｇ）のスチームを供給して加熱した。加熱終了後、放圧し、発泡粒子成形体の発泡力による表面圧力が０．０４ＭＰａ（Ｇ）になるまで水冷したのち、金型を開放し発泡粒子成形体を取り出した。得られた発泡粒子成形体を８０℃のオーブンにて１２時間養生した後、室温まで徐冷して板状のポリプロピレン系樹脂発泡粒子成形体を得た。
＜実施例２＞
被覆層形成材料にＮＯＲ型ヒンダードアミン（ＢＡＳＦ社製、商品名ＮＯＲ１１６（分子量２２６１））を表３に示す配合割合で添加したこと以外は実施例１と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、実施例１と同様の方法で発泡粒子成形体を得た。
被覆層形成材料にＮＯＲ型ヒンダードアミン（ＢＡＳＦ社製、商品名ＮＯＲ１１６（分子量２２６１））を表３に示す配合割合で添加したこと以外は実施例１と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、実施例１と同様の方法で発泡粒子成形体を得た。
＜実施例３＞
芯層成形材料に添加するＮＯＲ型ヒンダードアミンの添加量を表３に示す配合割合に変更したこと以外は実施例１と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、実施例１と同様の方法で発泡粒子成形体を得た。
芯層成形材料に添加するＮＯＲ型ヒンダードアミンの添加量を表３に示す配合割合に変更したこと以外は実施例１と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、実施例１と同様の方法で発泡粒子成形体を得た。
＜実施例４＞
被覆層形成材料に添加するポリエチレン系樹脂の種類を表２に示すＰＥ２に変更したこと以外は実施例１と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、実施例１と同様の方法で発泡粒子成形体を得た。
被覆層形成材料に添加するポリエチレン系樹脂の種類を表２に示すＰＥ２に変更したこと以外は実施例１と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、実施例１と同様の方法で発泡粒子成形体を得た。
＜実施例５＞
実施例１と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、発泡温度及び発泡剤含浸圧力を表３に示す値に変更したこと、及び二段発泡を行わなかったこと以外は、実施例１と同様の方法で発泡粒子を製造し、かさ密度が実施例１よりも大きい発泡粒子を得た。この発泡粒子を用い、表３に示す成形圧で型内成形し、おこし状の発泡粒子成形体を得た。
実施例１と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、発泡温度及び発泡剤含浸圧力を表３に示す値に変更したこと、及び二段発泡を行わなかったこと以外は、実施例１と同様の方法で発泡粒子を製造し、かさ密度が実施例１よりも大きい発泡粒子を得た。この発泡粒子を用い、表３に示す成形圧で型内成形し、おこし状の発泡粒子成形体を得た。
＜実施例６＞
実施例１と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、成形型を縦３５０ｍｍ×横２００ｍｍ×型開き方向の厚さ１００ｍｍの平板状の成形キャビティを有する成形型（金型）に替え、かつ成形圧を表３に示す値に変更したこと以外は実施例１と同様の方法で発泡粒子成形体を得た。実施例６では、厚みの厚い発泡粒子成形体が得られた。
実施例１と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、成形型を縦３５０ｍｍ×横２００ｍｍ×型開き方向の厚さ１００ｍｍの平板状の成形キャビティを有する成形型（金型）に替え、かつ成形圧を表３に示す値に変更したこと以外は実施例１と同様の方法で発泡粒子成形体を得た。実施例６では、厚みの厚い発泡粒子成形体が得られた。
＜実施例７＞
芯層形成材料及び被覆層形成材料のいずれにもカーボンブラックを配合しなかったこと以外は実施例１と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、実施例１と同様の方法で発泡粒子成形体を得た。
芯層形成材料及び被覆層形成材料のいずれにもカーボンブラックを配合しなかったこと以外は実施例１と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、実施例１と同様の方法で発泡粒子成形体を得た。
＜実施例８＞
芯層成形材料に添加するＮＯＲ型ヒンダードアミンの添加量を表３に示す配合割合に変更したこと以外は実施例１と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、実施例１と同様の方法で発泡粒子成形体を得た。比較例８では、実施例１と比較して色調のむらが若干生じていた。
芯層成形材料に添加するＮＯＲ型ヒンダードアミンの添加量を表３に示す配合割合に変更したこと以外は実施例１と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、実施例１と同様の方法で発泡粒子成形体を得た。比較例８では、実施例１と比較して色調のむらが若干生じていた。
＜実施例９＞
芯層形成材料に添加するＮＯＲ型ヒンダードアミンの種類を表３に示す種類（商品名ＦＰ－Ｔ８０（分子量６８１、株式会社ＡＤＥＫＡ製））に変更したこと以外は実施例１同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、実施例１と同様の方法で発泡粒子成形体を得た。
芯層形成材料に添加するＮＯＲ型ヒンダードアミンの種類を表３に示す種類（商品名ＦＰ－Ｔ８０（分子量６８１、株式会社ＡＤＥＫＡ製））に変更したこと以外は実施例１同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、実施例１と同様の方法で発泡粒子成形体を得た。
＜比較例１＞
被覆層を設けず、芯層形成材料で単層の粒子としたこと以外は実施例１と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、実施例１と同様の方法で発泡粒子成形体を得た。
得られた発泡粒子は、被覆層を有さず、表面におけるＮＯＲ型ヒンダードアミンの配合割合が発泡粒子全体におけるＮＯＲ型ヒンダードアミンの配合割合と等しいことから、これを用いて製造された発泡粒子成形体の融着性が不良であった。
被覆層を設けず、芯層形成材料で単層の粒子としたこと以外は実施例１と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、実施例１と同様の方法で発泡粒子成形体を得た。
得られた発泡粒子は、被覆層を有さず、表面におけるＮＯＲ型ヒンダードアミンの配合割合が発泡粒子全体におけるＮＯＲ型ヒンダードアミンの配合割合と等しいことから、これを用いて製造された発泡粒子成形体の融着性が不良であった。
＜比較例２＞
被覆層形成材料に添加するポリエチレン系樹脂の種類を表２に示すＰＥ２に変更したこと及び被覆層形成材料にＮＯＲ型ヒンダードアミンを添加したこと以外は実施例５と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、実施例５と同様の方法でおこし状の発泡粒子成形体を得た。
比較例２は、被覆層形成材料におけるＮＯＲ型ヒンダードアミンの配合割合が、芯層形成材料におけるＮＯＲ型ヒンダードアミンの配合割合よりも高く、発泡粒子成形体の融着性が十分でなく、実施例５と比べて引張強度が低下した。
被覆層形成材料に添加するポリエチレン系樹脂の種類を表２に示すＰＥ２に変更したこと及び被覆層形成材料にＮＯＲ型ヒンダードアミンを添加したこと以外は実施例５と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、実施例５と同様の方法でおこし状の発泡粒子成形体を得た。
比較例２は、被覆層形成材料におけるＮＯＲ型ヒンダードアミンの配合割合が、芯層形成材料におけるＮＯＲ型ヒンダードアミンの配合割合よりも高く、発泡粒子成形体の融着性が十分でなく、実施例５と比べて引張強度が低下した。
＜比較例３＞
被覆層形成材料にＮＯＲ型ヒンダードアミンを添加したこと以外は実施例６と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、実施例６と同様にして、厚みの厚い発泡成形体を得た。
比較例３は、被覆層形成材料におけるＮＯＲ型ヒンダードアミンの配合割合が、芯層形成材料におけるＮＯＲ型ヒンダードアミンの配合割合よりも高く、発泡粒子成形体の融着性が不良であった。
被覆層形成材料にＮＯＲ型ヒンダードアミンを添加したこと以外は実施例６と同様の操作により樹脂粒子を調製した。この樹脂粒子を用い、実施例６と同様にして、厚みの厚い発泡成形体を得た。
比較例３は、被覆層形成材料におけるＮＯＲ型ヒンダードアミンの配合割合が、芯層形成材料におけるＮＯＲ型ヒンダードアミンの配合割合よりも高く、発泡粒子成形体の融着性が不良であった。
＜成形体評価＞
各実施例、比較例ごとに、以下のとおり成形体の評価を行った。併せて、型内成形時の成形圧（ＭＰａ（Ｇ））を表３、４に示した。
各実施例、比較例ごとに、以下のとおり成形体の評価を行った。併せて、型内成形時の成形圧（ＭＰａ（Ｇ））を表３、４に示した。
発泡粒子成形体の成形体密度：
発泡粒子成形体の重量を、寸法に基づいて算出される体積で除した値を発泡粒子成形体の成形体密度（ｋｇ／ｍ３）とした。
発泡粒子成形体の重量を、寸法に基づいて算出される体積で除した値を発泡粒子成形体の成形体密度（ｋｇ／ｍ３）とした。
融着性：
発泡粒子成形体の融着性を、発泡粒子成形体を破断した際の破断面に露出した発泡粒子のうち、材料破壊した発泡粒子の数の割合に基づいて求めた。具体的には、まず、発泡粒子成形体の厚み方向中央部付近から試験片（縦１５０ｍｍ×横７５ｍｍ×厚み２５ｍｍ）を切り出し、カッターナイフで各試験片の厚み方向に約２ｍｍの切り込みを全幅を横切るように入れた。次いで、該試験片を用いて、ＪＩＳ Ｋ７２２１－２（２００６）に準拠して、支点間距離７０ｍｍ、加圧くさびの速度２００ｍｍ／分の条件にて３点曲げ試験を行い、試験片が破断するまで押圧した。次に、発泡粒子成形体の破断面に存在する発泡粒子の個数（ｎ）と、材料破壊した発泡粒子の個数（ｂ）を測定し、（ｂ）と（ｎ）の比（ｂ／ｎ）を百分率で表して融着率（％）とし、以下のとおり評価した。
〇：融着率が８０％以上。
△：融着率が８０％未満４０％以上。
×：融着率が４０％未満。
発泡粒子成形体の融着性を、発泡粒子成形体を破断した際の破断面に露出した発泡粒子のうち、材料破壊した発泡粒子の数の割合に基づいて求めた。具体的には、まず、発泡粒子成形体の厚み方向中央部付近から試験片（縦１５０ｍｍ×横７５ｍｍ×厚み２５ｍｍ）を切り出し、カッターナイフで各試験片の厚み方向に約２ｍｍの切り込みを全幅を横切るように入れた。次いで、該試験片を用いて、ＪＩＳ Ｋ７２２１－２（２００６）に準拠して、支点間距離７０ｍｍ、加圧くさびの速度２００ｍｍ／分の条件にて３点曲げ試験を行い、試験片が破断するまで押圧した。次に、発泡粒子成形体の破断面に存在する発泡粒子の個数（ｎ）と、材料破壊した発泡粒子の個数（ｂ）を測定し、（ｂ）と（ｎ）の比（ｂ／ｎ）を百分率で表して融着率（％）とし、以下のとおり評価した。
〇：融着率が８０％以上。
△：融着率が８０％未満４０％以上。
×：融着率が４０％未満。
引張り強さ：
発泡粒子成形体の引張強度（ｋＰａ）をＪＩＳ Ｋ６７６７：１９９９に準拠して測定した。バーチカルスライサーを用いて発泡粒子成形体から全ての面が切り出し面となるように、１２０ｍｍ×２５ｍｍ×１０ｍｍの切り出し片を切り出し、該切り出し片から糸鋸を用いてダンベル状１号形状の試験片を作製し、該試験片を５００ｍｍ／分の引張速度で引張試験を行うことにより求めた。引張り時の最大引張り応力を引張り強さとした。
発泡粒子成形体の引張強度（ｋＰａ）をＪＩＳ Ｋ６７６７：１９９９に準拠して測定した。バーチカルスライサーを用いて発泡粒子成形体から全ての面が切り出し面となるように、１２０ｍｍ×２５ｍｍ×１０ｍｍの切り出し片を切り出し、該切り出し片から糸鋸を用いてダンベル状１号形状の試験片を作製し、該試験片を５００ｍｍ／分の引張速度で引張試験を行うことにより求めた。引張り時の最大引張り応力を引張り強さとした。
燃焼性：
ＦＭＶＳＳ Ｎｏ．３０２に規定された燃焼性試験方法に準じた方法により発泡粒子成形体の難燃性の評価を行った。具体的には、まず、発泡粒子成形体を切断することにより、長さ１５０ｍｍ、幅１０２ｍｍ、厚み１２．７ｍｍの板状を呈し、長さ１５０ｍｍの辺と幅１０２ｍｍの辺とに囲まれた面の一方がスキン面である試験体を作製した。この試験体における、長さ方向の基端から３８ｍｍ離れた位置に開始線を引くと共に、基端から２９２ｍｍ離れた位置に終了線を引いた。この試験体を用い、スキン面がバーナーの炎に触れるようにしてＦＭＶＳＳ Ｎｏ．３０２と同様の方法により燃焼試性試験を行った。そして、以下のとおり評価した。
◎: 自己消火性を示した。
〇: 燃焼速度が８０ｍｍ／分未満であった。
×: 燃焼速度が８０ｍｍ／分以上であった。
ＦＭＶＳＳ Ｎｏ．３０２に規定された燃焼性試験方法に準じた方法により発泡粒子成形体の難燃性の評価を行った。具体的には、まず、発泡粒子成形体を切断することにより、長さ１５０ｍｍ、幅１０２ｍｍ、厚み１２．７ｍｍの板状を呈し、長さ１５０ｍｍの辺と幅１０２ｍｍの辺とに囲まれた面の一方がスキン面である試験体を作製した。この試験体における、長さ方向の基端から３８ｍｍ離れた位置に開始線を引くと共に、基端から２９２ｍｍ離れた位置に終了線を引いた。この試験体を用い、スキン面がバーナーの炎に触れるようにしてＦＭＶＳＳ Ｎｏ．３０２と同様の方法により燃焼試性試験を行った。そして、以下のとおり評価した。
◎: 自己消火性を示した。
〇: 燃焼速度が８０ｍｍ／分未満であった。
×: 燃焼速度が８０ｍｍ／分以上であった。
色調のむら（外観）：
発泡粒子成形体の板面から、無作為に３０か所の測定位置を設定した。分光測色計（コニカミノルタジャパン株式会社製「ＣＭ－５」）を用いてこれらの測定位置の色調を測定し、ＣＩＥ １９７６ Ｌ＊ａ＊ｂ＊色空間における色座標を取得した。尚、色調の取得は反射測定で行い、測定径はφ８ｍｍとし、測定方式はＳＣＥ方式とした。
前述した３０か所の測定位置において得られた色座標におけるＬ＊値の最大値と最小値との差を以下の基準で評価した。
尚、Ｌ＊値は明るさの指標であり、値が大きくなるほど明るいことを示す。Ｌ＊値の最大値と最小値との差が小さいほど明るさの差が小さく、色むらが小さいことを意味する。
また、各比較例における発泡粒子成形体は、いずれも融着性及び表面性の一方が不良であったため、色調のむらについては評価しなかった。
◎：Ｌ＊値の最大値と最小値との差が５未満
〇：Ｌ＊値の最大値と最小値との差が５以上
発泡粒子成形体の板面から、無作為に３０か所の測定位置を設定した。分光測色計（コニカミノルタジャパン株式会社製「ＣＭ－５」）を用いてこれらの測定位置の色調を測定し、ＣＩＥ １９７６ Ｌ＊ａ＊ｂ＊色空間における色座標を取得した。尚、色調の取得は反射測定で行い、測定径はφ８ｍｍとし、測定方式はＳＣＥ方式とした。
前述した３０か所の測定位置において得られた色座標におけるＬ＊値の最大値と最小値との差を以下の基準で評価した。
尚、Ｌ＊値は明るさの指標であり、値が大きくなるほど明るいことを示す。Ｌ＊値の最大値と最小値との差が小さいほど明るさの差が小さく、色むらが小さいことを意味する。
また、各比較例における発泡粒子成形体は、いずれも融着性及び表面性の一方が不良であったため、色調のむらについては評価しなかった。
◎：Ｌ＊値の最大値と最小値との差が５未満
〇：Ｌ＊値の最大値と最小値との差が５以上
上記実施形態は、以下の技術思想を包含するものである。
（１）ＮＯＲ型ヒンダードアミンを含むポリプロピレン系樹脂発泡粒子であって、
前記ポリプロピレン系樹脂発泡粒子は、ポリエチレン系樹脂を含むポリエチレン系樹脂組成物から構成される表面を有し、
前記ポリプロピレン系樹脂発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合が０．０３重量％以上０．５重量％以下であり、
前記ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、前記ポリプロピレン系樹脂発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合よりも少ない（ただし、０を含む）ことを特徴とする、ポリプロピレン系樹脂発泡粒子。
（２）前記ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が０．２重量％以下（ただし、０を含む）である、上記（１）に記載のポリプロピレン系樹脂発泡粒子。
（３）前記ポリプロピレン系樹脂発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合に対する、前記ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合の比が、０．５以下である、上記（１）又は（２）に記載のポリプロピレン系樹脂発泡粒子。
（４）前記ポリプロピレン系樹脂発泡粒子の平均気泡径が、５０μｍ以上２２０μｍ以下である、上記（１）から（３）のいずれか一項に記載のポリプロピレン系樹脂発泡粒子。
（５）前記ポリプロピレン系樹脂発泡粒子のかさ密度が、１０ｋｇ／ｍ３以上５００ｋｇ／ｍ３以下である、上記（１）又は（４）に記載のポリプロピレン系樹脂発泡粒子。
（６）前記ポリエチレン系樹脂組成物が、メタロセン系重合触媒を用いて重合された直鎖状低密度ポリエチレンを含む、上記（１）から（５）のいずれか一項に記載のポリプロピレン系樹脂発泡粒子。
（７）ポリプロピレン系樹脂を基材樹脂とし、ＮＯＲ型ヒンダードアミンを含む芯層に、ポリエチレン系樹脂組成物を被覆する被覆工程、及び、
前記被覆工程によって得られた前記芯層と前記ポリエチレン系樹脂組成物から構成された表面とを有するポリプロピレン系樹脂粒子を発泡させてポリプロピレン系樹脂発泡粒子を得る発泡工程を含み、
前記ポリプロピレン系樹脂粒子において、前記ポリプロピレン系樹脂粒子中のＮＯＲ型ヒンダードアミンの配合割合が０．０３重量％以上０．５重量％以下であり、かつ前記ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、前記ポリプロピレン系樹脂粒子中のＮＯＲ型ヒンダードアミンの配合割合よりも少ない（ただし、０を含む）ことを特徴とする、ポリプロピレン系樹脂発泡粒子の製造方法。
（８）上記（１）から（６）のいずれか１項に記載のポリプロピレン系樹脂発泡粒子を型内成形してなる、ポリプロピレン系樹脂発泡粒子成形体。
（９）厚み８０ｍｍ以上の部分を有し、融着率が８０％以上であり、ＦＭＶＳＳ Ｎｏ．３０２に準拠して得られる燃焼速度が８０ｍｍ／分未満の遅燃性、又は自己消火性を示す、請求項８に記載のポリプロピレン系樹脂発泡粒子成形体。
（１）ＮＯＲ型ヒンダードアミンを含むポリプロピレン系樹脂発泡粒子であって、
前記ポリプロピレン系樹脂発泡粒子は、ポリエチレン系樹脂を含むポリエチレン系樹脂組成物から構成される表面を有し、
前記ポリプロピレン系樹脂発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合が０．０３重量％以上０．５重量％以下であり、
前記ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、前記ポリプロピレン系樹脂発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合よりも少ない（ただし、０を含む）ことを特徴とする、ポリプロピレン系樹脂発泡粒子。
（２）前記ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が０．２重量％以下（ただし、０を含む）である、上記（１）に記載のポリプロピレン系樹脂発泡粒子。
（３）前記ポリプロピレン系樹脂発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合に対する、前記ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合の比が、０．５以下である、上記（１）又は（２）に記載のポリプロピレン系樹脂発泡粒子。
（４）前記ポリプロピレン系樹脂発泡粒子の平均気泡径が、５０μｍ以上２２０μｍ以下である、上記（１）から（３）のいずれか一項に記載のポリプロピレン系樹脂発泡粒子。
（５）前記ポリプロピレン系樹脂発泡粒子のかさ密度が、１０ｋｇ／ｍ３以上５００ｋｇ／ｍ３以下である、上記（１）又は（４）に記載のポリプロピレン系樹脂発泡粒子。
（６）前記ポリエチレン系樹脂組成物が、メタロセン系重合触媒を用いて重合された直鎖状低密度ポリエチレンを含む、上記（１）から（５）のいずれか一項に記載のポリプロピレン系樹脂発泡粒子。
（７）ポリプロピレン系樹脂を基材樹脂とし、ＮＯＲ型ヒンダードアミンを含む芯層に、ポリエチレン系樹脂組成物を被覆する被覆工程、及び、
前記被覆工程によって得られた前記芯層と前記ポリエチレン系樹脂組成物から構成された表面とを有するポリプロピレン系樹脂粒子を発泡させてポリプロピレン系樹脂発泡粒子を得る発泡工程を含み、
前記ポリプロピレン系樹脂粒子において、前記ポリプロピレン系樹脂粒子中のＮＯＲ型ヒンダードアミンの配合割合が０．０３重量％以上０．５重量％以下であり、かつ前記ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、前記ポリプロピレン系樹脂粒子中のＮＯＲ型ヒンダードアミンの配合割合よりも少ない（ただし、０を含む）ことを特徴とする、ポリプロピレン系樹脂発泡粒子の製造方法。
（８）上記（１）から（６）のいずれか１項に記載のポリプロピレン系樹脂発泡粒子を型内成形してなる、ポリプロピレン系樹脂発泡粒子成形体。
（９）厚み８０ｍｍ以上の部分を有し、融着率が８０％以上であり、ＦＭＶＳＳ Ｎｏ．３０２に準拠して得られる燃焼速度が８０ｍｍ／分未満の遅燃性、又は自己消火性を示す、請求項８に記載のポリプロピレン系樹脂発泡粒子成形体。
１０・・・樹脂粒子
１１・・・芯層
１２、２２・・・表面
１２Ｓ、２２Ｓ・・・被覆層
２０・・・ポリプロピレン系樹脂発泡粒子
２１・・・発泡粒子本体
３０、３０Ａ、３０Ｂ・・・表層
１１・・・芯層
１２、２２・・・表面
１２Ｓ、２２Ｓ・・・被覆層
２０・・・ポリプロピレン系樹脂発泡粒子
２１・・・発泡粒子本体
３０、３０Ａ、３０Ｂ・・・表層
Claims (9)
- ＮＯＲ型ヒンダードアミンを含むポリプロピレン系樹脂発泡粒子であって、
前記ポリプロピレン系樹脂発泡粒子は、ポリエチレン系樹脂を含むポリエチレン系樹脂組成物から構成される表面を有し、
前記ポリプロピレン系樹脂発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合が０．０３重量％以上０．５重量％以下であり、
前記ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、前記ポリプロピレン系樹脂発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合よりも少ない（ただし、０を含む）ことを特徴とする、ポリプロピレン系樹脂発泡粒子。 - 前記ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が０．２重量％以下（ただし、０を含む）である、請求項１に記載のポリプロピレン系樹脂発泡粒子。
- 前記ポリプロピレン系樹脂発泡粒子中のＮＯＲ型ヒンダードアミンの配合割合に対する、前記ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合の比が、０．５以下である、請求項１又は２に記載のポリプロピレン系樹脂発泡粒子。
- 前記ポリプロピレン系樹脂発泡粒子の平均気泡径が、５０μｍ以上２２０μｍ以下である、請求項１から３のいずれか一項に記載のポリプロピレン系樹脂発泡粒子。
- 前記ポリプロピレン系樹脂発泡粒子のかさ密度が、１０ｋｇ／ｍ３以上１００ｋｇ／ｍ３以下である、請求項１から４のいずれか一項に記載のポリプロピレン系樹脂発泡粒子。
- 前記ポリエチレン系樹脂組成物が、メタロセン系重合触媒を用いて重合された直鎖状低密度ポリエチレンを含む、請求項１から５のいずれか一項に記載のポリプロピレン系樹脂発泡粒子。
- ポリプロピレン系樹脂を基材樹脂とし、ＮＯＲ型ヒンダードアミンを含む芯層に、ポリエチレン系樹脂組成物を被覆する被覆工程、及び、
前記被覆工程によって得られた前記芯層と前記ポリエチレン系樹脂組成物から構成された表面とを有するポリプロピレン系樹脂粒子を発泡させてポリプロピレン系樹脂発泡粒子を得る発泡工程を含み、
前記ポリプロピレン系樹脂粒子において、前記ポリプロピレン系樹脂粒子中のＮＯＲ型ヒンダードアミンの配合割合が０．０３重量％以上０．５重量％以下であり、かつ前記ポリエチレン系樹脂組成物中のＮＯＲ型ヒンダードアミンの配合割合が、前記ポリプロピレン系樹脂粒子中のＮＯＲ型ヒンダードアミンの配合割合よりも少ない（ただし、０を含む）ことを特徴とする、ポリプロピレン系樹脂発泡粒子の製造方法。 - 請求項１から６のいずれか１項に記載のポリプロピレン系樹脂発泡粒子を型内成形してなる、ポリプロピレン系樹脂発泡粒子成形体。
- 厚み８０ｍｍ以上の部分を有し、融着率が８０％以上であり、ＦＭＶＳＳ Ｎｏ．３０２に準拠して得られる燃焼速度が８０ｍｍ／分未満の遅燃性、又は自己消火性を示す、請求項８に記載のポリプロピレン系樹脂発泡粒子成形体。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2021130797A JP7660460B2 (ja) | 2021-08-10 | 2021-08-10 | ポリプロピレン系樹脂発泡粒子、ポリプロピレン系樹脂発泡粒子の製造方法、及びポリプロピレン系樹脂発泡粒子成形体 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2021130797A JP7660460B2 (ja) | 2021-08-10 | 2021-08-10 | ポリプロピレン系樹脂発泡粒子、ポリプロピレン系樹脂発泡粒子の製造方法、及びポリプロピレン系樹脂発泡粒子成形体 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2023025507A JP2023025507A (ja) | 2023-02-22 |
| JP7660460B2 true JP7660460B2 (ja) | 2025-04-11 |
Family
ID=85251526
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2021130797A Active JP7660460B2 (ja) | 2021-08-10 | 2021-08-10 | ポリプロピレン系樹脂発泡粒子、ポリプロピレン系樹脂発泡粒子の製造方法、及びポリプロピレン系樹脂発泡粒子成形体 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP7660460B2 (ja) |
Families Citing this family (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP7425137B1 (ja) * | 2022-08-31 | 2024-01-30 | 株式会社ジェイエスピー | 発泡粒子及び発泡粒子成形体 |
| JPWO2024189729A1 (ja) * | 2023-03-13 | 2024-09-19 | ||
| JP2024169939A (ja) * | 2023-05-26 | 2024-12-06 | 株式会社ジェイエスピー | ポリオレフィン系樹脂発泡粒子およびポリオレフィン系樹脂発泡粒子成形体 |
Citations (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2004263033A (ja) | 2003-02-28 | 2004-09-24 | Jsp Corp | ポリオレフィン系樹脂型内発泡成形体 |
| JP2019062132A (ja) | 2017-09-27 | 2019-04-18 | 大日本印刷株式会社 | 太陽電池モジュール用の封止材シート及びそれを用いた太陽電池モジュール |
Family Cites Families (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP3418081B2 (ja) * | 1996-07-10 | 2003-06-16 | 三菱化学フォームプラスティック株式会社 | 発泡樹脂粒子 |
-
2021
- 2021-08-10 JP JP2021130797A patent/JP7660460B2/ja active Active
Patent Citations (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2004263033A (ja) | 2003-02-28 | 2004-09-24 | Jsp Corp | ポリオレフィン系樹脂型内発泡成形体 |
| JP2019062132A (ja) | 2017-09-27 | 2019-04-18 | 大日本印刷株式会社 | 太陽電池モジュール用の封止材シート及びそれを用いた太陽電池モジュール |
Also Published As
| Publication number | Publication date |
|---|---|
| JP2023025507A (ja) | 2023-02-22 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| EP2072207B1 (en) | Expanded polypropylene resin beads and foamed molded article thereof | |
| JP5512672B2 (ja) | ポリプロピレン系樹脂発泡粒子及び発泡粒子成形体 | |
| JP7660460B2 (ja) | ポリプロピレン系樹脂発泡粒子、ポリプロピレン系樹脂発泡粒子の製造方法、及びポリプロピレン系樹脂発泡粒子成形体 | |
| EP1452559B1 (en) | Flame-retardant expanded polyolefins containing carbon black | |
| JP5498162B2 (ja) | ポリプロピレン系樹脂発泡粒子及びその成型体 | |
| JP2011016914A (ja) | ポリプロピレン系樹脂発泡粒子および該発泡粒子からなる発泡粒子成形体 | |
| JP7630387B2 (ja) | ポリプロピレン系樹脂発泡粒子の製造方法及びポリプロピレン系樹脂発泡粒子 | |
| JP5314411B2 (ja) | ポリプロピレン系樹脂発泡粒子成形体の製造方法、及び該成形体 | |
| KR20130092638A (ko) | 가교 폴리올레핀계 수지 발포체 | |
| JPWO2016111017A1 (ja) | プロピレン系樹脂発泡粒子及び発泡粒子成形体 | |
| WO2023063258A1 (ja) | ポリプロピレン系樹脂発泡粒子 | |
| JP7314437B2 (ja) | ポリプロピレン系樹脂発泡粒子及びポリプロピレン系樹脂発泡粒子の製造方法 | |
| JP5909368B2 (ja) | ポリプロピレン系樹脂型内発泡成形体およびその製造方法 | |
| JP7314436B2 (ja) | ポリプロピレン系樹脂発泡粒子の製造方法及びポリプロピレン系樹脂発泡粒子 | |
| JP5722564B2 (ja) | 自動車用外装材 | |
| JP6322148B2 (ja) | シード重合用種粒子、複合樹脂粒子、発泡性粒子、発泡粒子及び複合樹脂発泡成形体 | |
| JP6233927B2 (ja) | 熱成形用ポリスチレン系樹脂発泡シート | |
| TWI895431B (zh) | 聚烯烴系樹脂發泡粒子、其製造方法以及聚烯烴系樹脂發泡粒子成形體 | |
| JP7728202B2 (ja) | 発泡粒子の製造方法及び発泡粒子成形体の製造方法。 | |
| TW202506864A (zh) | 聚烯烴系樹脂發泡粒子及聚烯烴系樹脂發泡粒子成形體 | |
| JP4891960B2 (ja) | ポリプロピレン系樹脂発泡成型体及び自動車内装材 | |
| JP2000219766A (ja) | ポリプロピレン系樹脂発泡成型体及び自動車内装材 | |
| WO2023189114A1 (ja) | 発泡粒子及び発泡粒子成形体 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20240403 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20250108 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20250122 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20250313 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20250326 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20250401 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 7660460 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
