Description

（関連出願の相互参照）
本願は、２０１９年７月２４日に出願された米国仮出願第６２／８７８，２６３号の利益を主張し、その内容は、参照により本明細書に完全に組み込まれる。

本開示は、概してゴルフ道具に関し、より詳細には、複数要素ゴルフクラブヘッド、および複数要素ゴルフクラブヘッドを製造する方法に関する。

概して、クラブヘッド質量は、構造質量と裁量質量の総量である。一定の全スイング重量を有する理想的なクラブ設計において、構造質量が最小化され（弾力性を犠牲にすることなく）、これにより、クラブ性能をカスタマイズし、最大化するために、任意の配置のための十分な裁量質量を設計者に提供するであろう。構造質量とは、一般に、繰り返されるインパクトに耐える構造的な弾性をクラブヘッドに提供するために必要な材料の質量を指す。構造質量は設計依存性が高く、特定の質量分布に対して設計者がコントロールできる量は比較的少ない。逆に、裁量質量は、クラブの性能および／または寛容性をカスタマイズするためだけにクラブヘッド設計に追加され得る任意の追加の質量（最小構造要件を超える）である。当技術分野では、クラブヘッド慣性モーメント（ＭＯＩ）および下部／後部重心（ＣＧ）を最大にするための裁量重量を最大にするための手段を提供し、ゴルフボール飛行操作のためのオプションを提供するために、すべての金属ゴルフクラブヘッドに対する代替の設計が必要とされている。

組み立てられたゴルフクラブヘッドの背面図を示す。

組み立てられたゴルフクラブヘッドの底面図を示す。

組み立てられたゴルフクラブヘッドの正面斜視図を示す。

ロフト面、接地面、およびＺ軸を有するゴルフクラブヘッドの断面図を示す。

Ｘ軸、Ｙ軸、およびホーゼル軸を有する組み立てられたゴルフクラブヘッドの正面図を示す。

ゴルフクラブヘッドの組み立て図と分解図を示す。

ゴルフクラブヘッドの第２の構成要素の後部外観を示す図である。

ゴルフクラブヘッドの第２の構成要素の正面内側図を示す。

ゴルフクラブヘッドの第１の構成要素の正面上面図を示す。

ゴルフクラブヘッドの第１の構成要素の上面図を示す。

ゴルフクラブヘッドの第１の構成要素の背面図であって、接地面に平行なストライクフェース中心を通る中間平面を示す。

基準線ＸＩＩに沿った図６の第１のゴルフクラブの構成要素の断面を示す。

ゴルフクラブヘッドの第１の構成要素の底面図を示す。

ゴルフクラブヘッドの第１の構成要素のソール部のリア延長部の質量部の底面図を示す。

ゴルフクラブヘッドの第１の構成要素のソール部のリア延長部の質量部の拡大背面図を示す。

ゴルフクラブヘッドの第１の構成要素のソール部のリア延長部の質量部の断面図を示す。

着脱可能ウェイトリセスと埋め込みウェイトリセスとを備えた、ゴルフクラブヘッドの第１の構成要素のソール部リア延長部質量部を示す。

ねじ付き締結具を備えた、着脱可能ウェイトの上面図を示す。

ねじ付き締結具を備えた、着脱可能ウェイトの側面斜視図を示す。

鋳造支持バーを示すゴルフクラブヘッドの第１の構成要素を示す。

図１２の埋め込みウェイトリセスに嵌合するための埋め込みウェイトの側面図を示す。

埋め込みウェイトの上面図を示す。

第２の実施形態によるゴルフクラブヘッドの斜視図を示す。

図１７のクラブヘッドの第１の構成要素の斜視図を示す。

図１８の第１の構成要素のソール図を示す。

トウ側の位置に可動ウェイトを備えた、図１８の第１の構成要素のソール図を示す。

ヒール側の位置に可動ウェイトを備えた、図１８の第１の構成要素のソール図を示す。

一実施形態による、真っ直ぐなリア部のソール延長部を有するゴルフクラブヘッドのソール図を示す。

一実施形態による、真っ直ぐなリア部のソール延長部を有するゴルフクラブヘッドのソール図を示す。

一実施形態による、真っ直ぐなリア部のソール延長部を有するゴルフクラブヘッドのソール図を示す。

一実施形態による、角度の付いたリア部のソール延長部を有するゴルフクラブヘッドのソール図を示す。

一実施形態による、角度の付いたリア部のソール延長部を有するゴルフクラブヘッドのソール図を示す。

一実施形態による、幅が変化するリア部のソール延長部を有するゴルフクラブヘッドのソール図を示す。

一実施形態による、幅が変化するリア部のソール延長部を有するゴルフクラブヘッドのソール図を示す。

一実施形態による、ゴルフクラブヘッドの第２の構成要素の正面図を示す。

一実施形態による、ゴルフクラブヘッドの第２の構成要素の正面図を示す。

２つの主要な構成要素を含む中空ゴルフクラブヘッドを本明細書に記載する。第１の構成要素は金属である。第２の構成要素は非金属である。金属製の第１の構成要素は、打撃部分と、ソール延長部と、を含む。非金属の第２の構成要素は、クラウンのリア部を含み、ソールの一部も含むように包み込む。第１の構成要素は、ゴルフクラブヘッドの荷重支持領域または構造領域を含み、ゴルフクラブヘッドの質量の大部分も含む。第１の構成要素は、後方に延びるソール部を含み、ゴルフクラブ質量の大部分は、延長部の最も後方の部分にあり、第１の部分は、上から見たときに「Ｔ」字形を形成する。この構成は、重心（ＣＧ）の位置および慣性モーメント（ＭＯＩ）を改善するために再分配することができる裁量質量を提供する。改良されたＣＧおよびＭＯＩは、伝統的な全ての金属ゴルフクラブヘッドと比較して、より正確なボール飛行を提供する。本明細書で論じるゴルフクラブヘッドは、ドライバータイプのゴルフクラブヘッド、フェアウェイタイプのゴルフクラブヘッド、またはハイブリッドタイプのゴルフクラブヘッドを含むことができる。

第１の構成要素のより高密な「Ｔ」形状のソールは、より低密な包み込まれたクラウンの第２の構成要素に結合され、クラウンの質量を減少させ、ゴルフクラブヘッドの重心（ＣＧ）をより低くシフトさせることによって質量特性を最適化することができる。第２の構成要素から節約された重量は、ＣＧをさらに最適化し、ＭＯＩを増加させるために、ゴルフクラブヘッドの他の位置に再分配することができる。ゴルフクラブヘッドのＣＧは、第１の構成要素および第２の構成要素を含むゴルフクラブヘッドの後方に向かって下方に移動することができ、第２の構成要素は、一定の密度を有する第１の材料のみを含む代替のゴルフクラブヘッドと比較して、第１の材料の密度よりも低い第２の密度を有する第２の材料を含む。

「１つの（Ａ）」、「１つの（ａｎ）」、「前記」、「少なくとも１つ」、および「１つまたは複数」は、項目のうちの少なくとも１つが存在することを示すために互換的に使用され、文脈がそうでないことを明確に示さない限り、複数のそのような項目が存在し得る。添付の特許請求の範囲を含む、本明細書におけるパラメータ（例えば、量または条件）のすべての数値は、「約」が実際に数値の前に現れるか否かにかかわらず、すべての場合において、「約」という用語によって修正されるものと理解されるべきである。「約」は、記載された数値が、ある程度の不正確さを許容することを示す（値の正確さへのある程度のアプローチで、値の近くで、または値に合理的に近い；ほぼ）。「約」によって提供される不正確さが、この通常の意味で当技術分野で理解されない場合、本明細書で使用される「約」は、そのようなパラメータを測定し使用する通常の方法から少なくとも生じ得る変動を示す。また、範囲の開示には、全ての値と、さらに範囲全体の中の分割された範囲が含まれる。範囲内の各値および範囲の端点は、本明細書において、すべて別個の実施形態として開示される。用語「備える」、「備えている」、「含む」、および「有する」は、包括的であり、したがって、記載された項目の存在を特定するが、他の項目の存在を排除しない。本明細書で使用されるように、用語「または」は、列挙された項目のうちの１つまたは複数の任意の組合せおよびすべての組合せを含む。第１、第２、第３等の用語を用いて様々な項目を互いに区別する場合、これらの名称は単に便宜上のものであり、項目を限定するものではない。

もしあれば、本明細書および特許請求の範囲における用語「第１の」、「第２の」、「第３の」、「第４の」などは、類似の要素を区別するために使用され、必ずしも特定の順序または時系列順序を説明するために使用されるわけではなく、そのように使用される用語は適切な状況下で交換可能であり、例えば、本明細書で説明される実施形態は本明細書で図示されるまたは別の方法で説明されるシーケンス以外のシーケンスで動作することができることを理解されたい。さらに、用語「含む」、「有する」、およびその任意の変形は、要素のリストを備えるプロセス、方法、システム、物品、デバイス、または装置が必ずしもそれらの要素に限定されず、そのようなプロセス、方法、システム、物品、デバイス、または装置に記述的にリストされていない他の要素を含むように、非排他的な包含物を包むように意図されている。

もしあれば、本明細書および特許請求の範囲における用語「左」、「右」、「前」、「後」、「上」、「下」、「の上」、「の下」等は、説明目的で使用され、必ずしも永久的な相対位置を記述するためのものではない。そのように使用された用語は、本明細書に記載される製造装置、製造方法、および／または製造物品の実施形態が、例えば、例示されているかまたは別様に本明細書に記載されているもの以外の配向で操作可能であるように、適切な状況において置き換え可能であると理解すべきである。

他の特徴および態様は、以下の詳細な説明および添付の図面を考慮することによって明らかになるであろう。本開示の任意の実施形態が詳細に説明される前に、本開示は、その適用において、以下の説明に記載されるような、または図面に示されるような、構成要素の詳細または構成および配置に限定されないことを理解されたい。本開示は、他の実施形態をサポートすることができ、様々な方法で実施または実行することができる。特定の実施形態の説明は、本開示の精神および範囲内にあるすべての修正、均等物、および代替物を網羅することから本開示を限定することを意図していないことを理解されたい。また、本明細書で使用される語法および用語は、説明の目的のためのものであり、限定とみなされるべきではないことを理解されたい。

Ｉ）ゴルフクラブヘッドの第１実施形態

第１の構成要素および第２の構成要素の２つの構成要素を含むゴルフクラブヘッド（１００）の実施形態を本明細書に記載する。ゴルフクラブヘッドは、打撃フェース（１７０）と、打撃フェースリターン（１７７）と、ホーゼル（１４０）と、クラウン（１１０）と、ソール（１２０）と、ヒール端（１６０）と、トウ端（１５０）と、リア端（１８０）の最後部における後縁（１３０）と、ホーゼル（１４０）と、ソール部のホーゼルアダプタ取付リセス（１９５）と、を形成する。

ゴルフクラブヘッド（１００）はさらに、打撃フェース（１７０）の打撃フェース中心（１７５）に接するロフト平面（１９８）を画定する。クラウン（１１０）近くの打撃フェースの周囲部の上端とソール（１２０）近くの打撃フェースの周囲部の下端との間のロフト面に平行なフェース高さを測定することができる。これらの実施形態では、打撃フェースの周囲部は、打撃フェース（１７０）の外縁に沿って配置することができ、ここで、曲率は、打撃フェース（１７０）の膨らみおよび／またはロールからずれる。

図１Ｄおよび図１Ｅを参照すると、打撃フェース中心（１７５）は、打撃フェース（１７０）の打撃フェース中心（１７５）に原点を有する座標系、Ｘ軸、Ｙ軸、およびＺ軸を有する座標系をさらに規定する。Ｘ軸（１９０）は、打撃フェース（１７０）の打撃フェース中心（１７５）を通って、ゴルフクラブヘッド（１００）のヒール端（１６０）からトウ端（１５０）の方向に延び、クラブヘッド（１００）がアドレスの位置にあるときに接地面（１０５）に平行である。Ｙ軸（１９２）は、打撃フェース（１７０）の打撃フェース中心（１７５）を通って、ゴルフクラブヘッド（１００）のクラウン（１１０）からソール（１２０）に向かう方向に延び、Ｘ軸（１９０）に垂直である。Ｚ軸（１９６）は、打撃フェース（１７０）の打撃フェース中心（１７５）を通って、ゴルフクラブヘッド（１００）の打撃フェース（１７０）からリア端（１８０）に向かう方向に延び、Ｘ軸（１９０）およびＹ軸（１９２）に垂直である。

座標系は、Ｘ軸（１９０）およびＹ軸（１９２）を通って延びるＸＹ平面と、Ｘ軸（１９０）およびＺ軸（１９６）を通って延びるＸＺ平面と、Ｙ軸（１９２）およびＺ軸（１９６）を通って延びるＹＺ平面とを規定する。ここで、ＸＹ平面、ＸＺ平面、およびＹＺ平面は、すべて互いに垂直であり、打撃フェース（１７０）の打撃フェース中心（１７５）における座標系の原点で交差する。ＸＹ平面は、ホーゼル軸に平行に延び、ロフト平面からのゴルフクラブヘッド（１００）のロフト角度に対応する角度で位置決めされる。さらにＸ軸（１９０）は、ＸＹ平面に垂直な方向から見てホーゼル軸（１９９）に対して６０度の角度で位置決めされている。

Ａ）第１の構成要素

図１Ａ～図１Ｆおよび図４～図８に示すように、第１の構成要素（３００）は、クラウン（４００）の一部を形成するリターン部（１７７）を有する打撃フェース（１７０）と、ホーゼル（１４０）と、ヒール端（１６０）の一部と、トウ端（１５０）の一部と、後縁（１３０）の一部と、リセス状リップ（４５０）（結合延長面とも呼ばれる）と、ソール（１２０）の一部と、を含むことができる。打撃フェースリターン部（１７７）は、打撃フェース（１７０）に対してほぼ垂直に配置され、打撃フェース（１７０）とは別の周囲から延びるリア延長部を備える。打撃フェースリターン部（１７７）は、ヒール端からトウ端方向に後方プロファイルを形成する。他の実施形態では、第１の構成要素（３００）の後方プロファイルは、ヒール端（１６０）からトウ端（１５０）に向かって、直線状のプロファイル、正の放物線状のプロファイル、ベル形状のプロファイル、または打撃フェース（１７０）に対する任意の他のプロファイルで延びることができる。図２及び図３に示すように、第２の構成要素（２００）は、クラウン（１１０）、ソール（１２０）、後縁（１３０）、及びリア切欠き（２４０）の少なくとも一部を含むことができる。

第１の構成要素（３００）は、第１の密度を有する第１の材料を含む。第１の材料は、金属材料を含む。第２の構成要素（２００）は、第２の密度を含む第２の材料を含む。第２の構成要素（２００）は、第２の構成要素質量を含む。

第１の構成要素（３００）の第１の材料密度は、第２の構成要素（２００）の第２の材料密度よりも大きい。第１の構成要素（３００）の質量百分率は、ゴルフクラブヘッド（１００）の質量の８５％～９６％の範囲であり得る。例えば、ゴルフクラブヘッドの質量の第１の構成要素百分率は、８５％、８６％、８７％、８８％、８９％、９０％、９１％、９２％、９３％、９４％、９５％、または９６％であってもよい。第２の構成要素（２００）の質量百分率は、ゴルフクラブヘッド（１００）の質量の４％から１５％の範囲であり得る。第１の構成要素（３００）は、リア延長部（５００）の最後方位置に質量部（５１０）を有するソール部リア延長部（５００）を含む。質量部（５１０）は、中空複数要素ゴルフクラブヘッド（１００）の質量の２０％～３５％を構成することができる。ゴルフクラブヘッドの質量の大部分をゴルフクラブヘッドの最後方位置に配置することは、機能的に望ましい質量特性を提供する。例えば、質量部（５１０）の最後方位置は、ゴルフクラブヘッドのＣＧを下げることができ、これにより、打ち上げ特性が改善される。

第１の構成要素（３００）は、単一の部品として一体的に形成されてもよく、したがって、第１の構成要素は、単一の材料を含む。あるいは、第１の構成要素（３００）は、第１の構成要素（３００）の残りの部分とは異なる材料（すなわち、第３の材料）を含む、別個に形成された打撃フェースインサートを備えてもよい。

第１の金属構成要素（３００）は、第１の構成要素（３００）の周りを包む非金属の第２の構成要素（２００）に結合されて、中空ゴルフクラブヘッド（１００）を形成する。第２の構成要素の後縁（２３０）は、第２の構成要素クラウン部（２０５）と第２の構成要素ソール部（２１２，２１４）とを、それらが第１の構成要素（３００）の周りを包むように接続する。

図１Ｆを参照すると、ゴルフクラブヘッド（１００）は、一緒に結合されて中空ゴルフクラブヘッドを形成するように構成された第１の構成要素（３００）および第２の構成要素（２００）を含む。ここで、第１の構成要素はＴ字形であり、金属材料を含む。第１の構成要素（３００）のソールは、ソール延長部の最後端に質量部材を有するリアソール延長部を有する。この構成は、組み立てられたゴルフクラブヘッドのＣＧを、低下させるとともに、ＣＧを組み立てられたゴルフクラブヘッドの後方に向かって移動させる。

図１Ｅおよび図４を参照すると、第１の構成要素（３００）は、ホーゼル軸（１９９）を画定するホーゼル穴（１４５）と、打撃フェース中心（１７５）と、打撃フェースクラウン部（４２０）と、打撃フェースリターンクラウン部幅（４０５）を有する打撃フェースリターンクラウン部（４００）と、第１の構成要素後縁（４４０）と、を備える。いくつかの実施形態は、第１の構成要素のクラウン部タービュレータトウ部（４３２）および第１の構成要素のクラウン部タービュレータヒール部（４３４）を有する第１の構成要素クラウン部タービュレータ（４３０）をさらに備えることができる。

第１の構成要素は、第２の構成要素の一部と重なり、一緒になってゴルフクラブヘッドを形成するように構成されたリセス状リップ（結合延長面とも呼ばれる）を含むことができる。第１の構成要素（３００）は、第１の構成要素クラウン部リップ（４５５）と第１の構成要素タブ（４５７）とを有する第１の構成要素周囲縁部（４６２）に接する第１の構成要素リップ（４５０）を含むことができる。第１の構成要素タブ（４５７）、および第２の構成要素内の整合溝は、組立中に第１の構成要素（３００）を第２の構成要素（２００）に整列させ、また、第１の構成要素（３００）と第２の構成要素（２００）との間の横方向の移動を防止するための機械的支持を加える。

第１の構成要素リップは、第２の構成要素の重なり合うリップと、２つの構成要素を互いに固定する任意の接着剤との合計厚さに適合するように、ゴルフクラブヘッドの外面から窪んでいる。図５を参照すると、第１の構成要素（３００）は、第１の構成要素リップリセス状オフセット（４５９）と、第１の構成要素ソール部リップ（４６０）と、第１の構成要素ソール部リア延長部（５００）と、質量部内部前方端部（５０２）を有する第１の構成要素ソール部リア延長質量部（５１０）と、１つまたは複数の質量部内部リブ（５２０）と、ねじ付き締結具受容ボス（５４２）および着脱可能ウェイトリセス内部前方端部（５４４）を有する着脱可能ウェイトリセス（５４０）とを備える。図１Ｆも参照すると、第１の構成要素リップ（４５５）は、第１の構成要素（３００）が第２の構成要素（２００）に結合されてゴルフクラブ（１００）を形成するときに、第２の構成要素（２００）の一部によって覆われるように構成される。第１の構成要素（３００）は、好ましくは、第１の構成要素と第２の構成要素との重なり合う表面の間に配置された接着剤を用いて、第２の構成要素（２００）に結合されてもよい。

図７を参照すると、第１の構成要素のリップは幅（７３０）を有し、これは０．１２５インチから０．２７５インチの範囲とすることができる。例えば、第１の構成要素のリップ幅（７３０）は、０．１２５インチ、０．１５０インチ、０．１７５インチ、０．２００インチ、０．０２２インチ、０．２２５インチ、０．２５０インチ、または０．２７５インチとすることができる。

第１の構成要素リセス状オフセット（４５９）は、第１の構成要素（３００）の外面からゴルフクラブヘッドの内部に向かう、リップ（４５５）のオフセット距離である。リセス状オフセット（４５９）は、ゴルフクラブヘッド（１００）の内部に向かって０．０６０インチから０．１６０インチの範囲とすることができる。他の実施形態では、リセス状オフセット（４５９）は、０．０６０インチから０．１５０インチ、０．０６０インチから０．１４０インチ、０．０８０インチから０．１６０インチ、０．０９０インチから０．１５０インチ、または０．０９０インチから０．１６０インチの範囲とすることができる。例えば、リセス状オフセット（４５９）は、０．０６０インチ、０．０７０インチ、０．０８０インチ、０．０９０インチ、０．１００インチ、０．１１０インチ、０．１２０インチ、０．１３０インチ、０．１４０インチ、０．１５０インチ、または０．１６０インチとすることができる。

第１の構成要素リップ（４５０）は、厚さを含むことができる。第１の構成要素リップ（４５０）の厚さは、０．００７インチから０．０３０インチの範囲とすることができる。いくつかの実施形態では、第１の構成要素リップ（４５０）の厚さは、約０．００７インチから０．００９インチ、０．００９インチから０．０１１インチ、０．０１１インチから０．０１３インチ、０．０１３インチから０．０１５インチ、０．０１５インチから０．０１７インチ、０．０１７インチから０．０１９インチ、０．０１９インチから０．０２１インチ、０．０２１インチから０．０２３インチ、０．０２３インチから０．０２５インチ、０．０２５インチから０．０２７インチ、または０．０２７インチから０．０３０インチとすることができる。

さらに図５を参照すると、第１の構成要素は、ソールにリア延長部を有し、これにより、組み立てられたゴルフクラブヘッドの質量の大部分を、組み立てられたゴルフクラブのソールまで低下させ、そして後方に向かって移動させることができる。リア延長部（５００）は、打撃フェースリターンから延び、打撃フェースリターンと一体であり、インパクト応力がソールの後部までずっと伝播することを可能にし、ゴルフクラブヘッドにおけるインパクト応力の分布のバランスをとるのに役立つ。

さらに図５を参照すると、第１の構成要素リップ（４５０）は、第１の構成要素クラウン部リップ（４５５）と、第１の構成要素ソール部リップ（４６０）と、を含む。第１の構成要素リップ（４５０）は、他の部分を有してもよい。

図６を参照すると、接地面（１０５）に平行で打撃フェース中心（１７５）と交差する平面（６１０）は、図７に示す第１の構成要素（３００）の下部の図を画定する。図７及び図８を参照すると、リア延長部（５００）は、打撃フェースリターンソール部（８１０）の後方周囲からゴルフクラブヘッド（１００）のリア端（１８０）に向かって延びている。

図７を参照すると、第１の構成要素（３００）は、第１の構成要素ソール部ヒール延長部（７１０）と、第１の構成要素ソール部トウ延長部（７２０）と、第１の構成要素リップ幅（７３０）を有する第１の構成要素リップ（４６０）と、第１の構成要素後縁部（７４０）と、垂直リップ（７５０）と質量部後縁シェルフ（７６０）を有する第１の構成要素ソール部リア延長質量部（５１０）と、を備える。

リア延長部（５１０）は、延長部の最も後方の位置において、より大きな質量を有する。質量を最も後方の位置に配置することは、組み立てられたゴルフクラブヘッドの質量特性に大きく影響するように、リアソール部延長位置の操作を可能にする。図８を参照すると、第１の構成要素（３００）は、第１の構成要素ソール部リア延長部長さ（５０５）と第１の構成要素ソール部リア延長幅（５０７）を有する第１の構成要素ソール部リア延長部（５００）を含む。第１の構成要素（３００）は、打撃フェースリターンソール部幅（８１５）を有する打撃フェースリターンソール部（８１０）と、第１の構成要素ソール部トウ延長部長さ（８２５）を有する第１の構成要素ソール部分トウ延長部（８２０）と、第１の構成要素ソール部ヒール延長部長さ（８３５）を有する第１の構成要素ソール部ヒール延長部（８３０）と、を含む。リア延長部長さ（５０５）は、打撃フェースリターン部（８１０）の後方周囲から、リア端（１８０）に向かって測定される。リターンソール部の幅（８１５）は、ロフト面（１９８）から後方に向けて、第１の構成要素周囲端（４６２）のソール部分である、打撃フェースリターン部の後方周囲まで測定される。リア延長部の長さ（５０５）とリターンソール部の幅（８１５）は共に、ロフト平面（１９８）からソール（１２０）に沿ってリア端（１８０）まで測定されたゴルフクラブヘッド（１００）のソール全長を構成する。リア延長部の幅（５０７）は、リア延長部（５００）の幅である。リア延長部の幅（５０７）は、第１の構成要素周囲端（４６２）のソール部分である打撃フェースリターンソール部（８１０）の後方周囲のヒールからトウ方向に測定される。リア延長部の幅（５０７）は、ゴルフクラブ（１００）のソール（１２０）の全幅よりも小さい。リア延長部の幅（５０７）は、ソール（１２０）の全幅の２５％から８５％の範囲とすることができる。リア延長部の幅（５０７）は、ソール（１２０）の全幅の２５％から８５％の範囲とすることができる。

リア延長部の幅（５０７）は、ソール（１２０）の全幅の２５％から８５％の範囲とすることができる。第１の構成要素ソール部リア延長部（５００）は、トウ延長部（７２０）に対してトウ方向角度（８５０）を形成し、ヒール延長部（７１０）に対してヒール方向角度（８５５）を形成する。第１の構成要素（３００）は、複数の着脱可能ウェイトリセスタブ（５４６）を有する着脱可能ウェイトリセス（５４０）をさらに備える。

図５、７、および８を参照すると、打撃フェースリターン（１７７）は、打撃フェース（１７０）に対して基本的に垂直に、打撃フェース周囲から後方に延在する。打撃フェース（１７０）及び打撃フェースリターン（１７７）は、組み立てられたゴルフクラブヘッドの前方部分を構成する。打撃フェースリターン（１７７）は、打撃フェースリターンクラウン部幅（４０５）を有する打撃フェースリターンクラウン部（４００）と、打撃フェースリターンソール部幅（８１５）を有する打撃フェースリターンソール部（８１０）と、を含む。打撃フェースリターンクラウン部（４００）は、クラウン（１１０）のヒール端（１６０）からクラウン（１１０）のトウ端（１５０）までのクラウン（１１０）上にプロファイルを形成する後方周囲を備える。打撃フェース（１７０）からリア端（１８０）に向かって測定される打撃フェースリターンクラウン部分幅は、変化してもよい。打撃フェースリターンクラウン部の最大幅（４０５）は、トウ端（１５０）とヒール端（１６０）において小さく、トウ端（１５０）とヒール端（１６０）との間の中間領域において大きくてもよい。打撃リターンクラウン部の幅（４０５）は、少なくとも０．８インチ、少なくとも１．０インチ、少なくとも１．２インチ、または少なくとも１．４インチとすることができる。いくつかの実施態様において、打撃フェースリターンクラウン部の最大幅（４０５）は、１．０インチから１．５インチの範囲であり得る。例えば、打撃フェースリターンクラウン部の最大幅（４０５）は、１．０インチ、１．１インチ、１．２インチ、１．３インチ、１．４インチ、または１．５インチであってもよい。第２の構成要素のクラウン部の幅（４０５）は、米国特許出願第１１／６９３，４９０、現在は米国特許第７，６０１，０７８号に記載されているようなクラウン部と同様とすることができる。

リアソール延長部の位置を操作することは、組み立てられたゴルフクラブヘッドの質量特性を操作する手段を提供する。図４、図５、図７、および図８を参照すると、第１の構成要素のソール部は、打撃フェース付近の中心から、第１の構成要素のソール部のトウ端延長部（７２０）を形成するトウ端に向かって、第１の構成要素のソール部のヒール端延長部（７１０）を形成するヒール端に向かって、および第１の構成要素のソール部のリア延長部（５００）を形成するリア端に向かって延びることができる。第１の構成要素ソール部トウ延長部（７２０）、第１の構成要素ソール部ヒール延長部（７１０）、および第１の構成要素ソール部リア延長部（５００）は、「Ｔ」字形プロファイルを形成することができる。いくつかの実施形態では、トウ延長部は、ＹＺ平面からトウ端部（１５０）に向かって１．５０インチから２．００インチの範囲の第１の構成要素ソール部トウ端部延長部長さ（８２５）を有することができる。例えば、第１の構成要素ソール部トウ延長部（７２０）は、トウ端部（１５０）に向かって１．５０インチ、１．６０インチ、１．７０インチ、１．８０インチ、１．９０インチ、または２．００インチの第１の構成要素ソール部トウ端延長部長さ（８２５）を有することができる。いくつかの実施形態では、第１の構成要素ソール部ヒール端延長部（７１０）は、ＹＺ平面からヒール端（１６０）に向かって０．９０インチから１．４０インチの範囲の第１の構成要素ソール部ヒール延長部長さ（８３５）を有することができる。例えば、第１の構成要素ソール部ヒール端延長部（７１０）は、０．９０インチ、１．１０インチ、１．２０インチ、１．３０インチ、または１．４０インチ延びることができる。第１の構成要素ソール部リア延長部（５００）は、打撃フェースリターン部（１７７）から測定して２．３０インチから２．９０インチとすることができる。例えば、第１の構成要素ソール部リア延長部（５００）は、打撃フェースリターン部（１７７）から、２．３０インチ、２．４０インチ、２．５０インチ、２．６０インチ、２．７０インチ、２．８０インチ、又は２．９０インチの距離だけ延びることができる。

ゴルフクラブヘッド（１００）のトウ端（１５０）またはヒール端（１６０）の近くに第１の構成要素ソール部リア延長部をシフトさせることは、組み立てられたゴルフクラブヘッドの質量特性を操作し、ボール飛行を変更する１つの手段を提供する。第１の構成要素（３００）を製造するとき、第１の構成要素ソール部リア延長部（５００）をゴルフクラブ（１００）のトウ端（１５０）またはヒール端（１６０）に向かって移動させると、組み立てられたゴルフクラブヘッドの質量特性が変化する。第１の構成要素ソール部リア延長部（５００）を第１の構成要素ソール部トウ端延長部（８２５）を減少させることによってトウ端部（１５０）に向かって移動させた場合、ゴルフクラブヘッド（１００）の重心もトウ端（１５０）に向かって移動することになる。第１の構成要素ソール部リア延長部（５００）をゴルフクラブヘッド（１００）のヒール端（１６０）に向かって移動させた場合、ゴルフクラブヘッド（１００）の重心もヒール端（１６０）に向かって移動する。

第１の構成要素（３００）のリターン部分は、リターン部分の外面と内面との間に延在する厚さを含むことができる。第１の構成要素の厚さは、０．０１５インチから０．０４０インチの範囲とすることができる。他の実施形態では、第１の構成要素の厚さは、０．０１０インチから０．０４０インチ、０．０１０インチから０．０２０インチ、０．０１５インチから０．０２５インチ、０．０２０インチから０．０３０インチ、０．０２５インチから０．０３５インチ、０．０３０インチから０．０４０インチ、０．０４０インチから０．１０インチ、または０．１０インチから０．２５インチの範囲とすることができる。例えば、第１の構成要素の厚さは、０．０１０インチ、０．０１５インチ、０．０２０インチ、０．０２５インチ、０．０３０インチ、０．０３５インチ、または０．０４０インチとすることができる。第１の構成要素の厚さは、打撃フェース（１７０）、第１の構成要素クラウン部（４２０）、第１の構成要素ソール部（３１０）、第１の構成要素ソール部ヒール延長部（７１０）、第１の構成要素ソール部トウ延長部（７２０）、および第１の構成要素ソール部リア延長質量部（５１０）でさらに変化することができる。

第１の構成要素（３００）は、ゴルフクラブヘッド（１００）の全表面積のうちの２７インチ²から４１インチ²の範囲の表面積を含む。いくつかの実施形態では、第１の構成要素（３００）の表面積は、２５インチ²から４３インチ²、２５インチ²から２８インチ²、２８インチ²から３１インチ²、３１インチ²から３４インチ²、３４インチ²から３７インチ²、３７インチ²から４０インチ²、または４０インチ²から４３インチ²の範囲とすることができる。例えば、２５インチ²、２７インチ²、２９インチ²、３１インチ²、３３インチ²、３５インチ²、３７インチ²、３９インチ²、４１インチ²、４３インチ²などである。

第１の構成要素（３００）は、鋼、タングステン、アルミニウム、チタン、バナジウム、クロム、コバルト、ニッケル、他の金属、または金属合金などの材料を含むことができる。いくつかの実施態様において、第１の構成要素（３００）は、Ｔｉ－８Ａｌ－１Ｍｏ－１Ｖ合金を含むことができる。ゴルフクラブヘッド（１００）がドライバー型クラブヘッドである多くの実施形態では、第１の構成要素（３００）はチタン材料を含むことができる。ゴルフクラブヘッド（１００）がフェアウェイウッド型クラブヘッドである多くの実施形態では、第１の構成要素（３００）は、鋼材料を含むことができる。

多くの実施形態では、第１の構成要素（３００）を鋳造することができる。他の実施形態において、第１の構成要素（３００）は、鍛造、プレス、圧延、押し出し、機械加工、電鋳、３－Ｄ印刷、または任意の適切な形成技術であり得る。図１５を参照すると、第１の構成要素（３００）が鋳造される実施形態では、第１の構成要素（３００）は、１つまたは複数のヒール端鋳造支持バー（１５１０）と、１つまたは複数のトウ端鋳造支持バー（１５１２）と、を含む複数の鋳造支持バーをさらに備えることができる。

１）第１の構成要素リアソール延長部

上述したように、第１の構成要素は、打撃フェース及び打撃フェースリターンを含む。ゴルフクラブヘッドのこれらの部分は、ゴルフクラブがボールを打つとき、インパクト力を受けて配分する。リア延長部（５００）は、第１の構成要素の残りの部分と一体に形成され、打撃フェースリターン部（８１０）のソール部から延びる。さらに、リア延長部（５００）の質量は、打撃フェースの中心を外したインパクトによって引き起こされるトルク力に抵抗する。多くの実施形態では、第１の構成要素ソール部トウ端延長部（７２０）および第１の構成要素ソール部ヒール端延長部（７１０）は、打撃フェース（１７０）に対して平行にすることができ、前部から後部まで一定の幅を備える。他の実施形態では、トウ端延長部（７２０）およびヒール端延長部（７１０）は、トウ端（１５０）およびヒール端（１６０）に向かって幅を増加および／または減少させることができ、様々な幅を含む。いくつかの実施形態では、第１の構成要素ソール部トウ端延長部（７２０）およびヒール端延長部（７１０）は、１．０インチから１．５インチの範囲の幅を含むことができる。例えば、トウ端延長部（７２０）およびヒール端延長部（７１０）は、１．００インチ、１．１０インチ、１．２０インチ、１．３０インチ、１．４０インチ、または１．５０インチとすることができる。

多くの実施形態では、第１の構成要素ソール部リア延長部（５００）は、打撃フェースリターンソール部（８１０）のリア境界からリア端（１８０）に向かって、幅が増加し、幅が減少し、および／または一艇の幅（５０７）を含むことができる。いくつかの実施形態では、リア延長部（５００）は、１．０インチから３．５インチの範囲の幅（５０７）を含むことができる。例えば、リア延長部は、１．０インチ、１．２５インチ、１．５０インチ、１．７５インチ、２．００インチ、２．２５インチ、２．５０インチ、２．７５インチ、３．０インチ、３．２５インチ、または３．５０インチとすることができる。いくつかの実施形態では、リア延長部（５００）は、前後方向に変化する幅を備える。具体的には、リア延長部（５００）は、前方から後方への方向に増加する幅を含むことができる。これらの実施形態では、リア延長部（５００）の幅は、打撃フェースリターンソール部（８１０）に隣接する最小値、クラブヘッドの後部に隣接する最大値を有する。クラブヘッドの後部に向かってリア延長部（５００）の幅を広げると、リア延長部（５００）が重量またはウェイトシステムを支持することができる。リア延長部（５００）の幅を変化させ、その結果、最小幅が打撃フェースリターンソール部（８１０）に隣接するようにし、フェースリターン部に隣接する質量を減少させ、この節約された重量をクラブヘッドの周囲に再配分することを可能にする。他の実施形態では、リア延長部（５００）は、前後方向に減少する幅を含むことができる。クラブヘッドの後部に向かってリア延長部の幅を狭くすることにより、リア延長部（５００）に取り付けられた重量またはウェイトシステムのための追加の構造的支持を提供することができる。

図２に示すようないくつかの実施形態では、第１の構成要素ソール部リア延長部（５００）は、打撃フェース（１７０）に対して垂直方向に延在し、トウ端（１５０）とヒール端（１６０）との間の中心に位置することができる。他の実施形態では、リア延長部（５００）は、トウ端（１５０）により近い位置で、またはヒール端部（１６０）により近い位置で延びることができる。リア延長部（５００）は、ヒール端（１６０）に向かって０．０５インチから１．０インチだけオフセットすることができる。例えば、リア延長部（５００）は、ヒール端（１６０）に向かって０．１インチ、０．２インチ、０．３インチ、０．４インチ、０．５インチ、０．６インチ、０．７インチ、０．８インチ、０．９インチ、または１．０インチだけオフセットすることができる。第１の構成要素ソール部リア延長部（５００）は、トウ端部（１５０）に向かって０．０５インチから１．０インチだけオフセットすることができる。例えば、リア延長部（５００）は、トウ端部（１６０）に向かって０．１インチ、０．２インチ、０．３インチ、０．４インチ、０．５インチ、０．６インチ、０．７インチ、０．８インチ、０．９インチ、又は１．０インチだけオフセットすることができる。

第１の構成要素ソール部リア延長部（５００）がトウ端（１５０）に向かってオフセットされている場合、ゴルフクラブヘッド（１００）の重心はトウ部（１５０）に向かって０．１５０インチまでオフセットされ得る。例えば、重心は、トウ端（１５０）に向かって０．０１０インチ、０．０２０インチ、０．０３０インチ、０．０４０インチ、０．０５０インチ、０．０６０インチ、０．０７０インチ、０．０８０インチ、０．０９０インチ、０．１００インチ、０．１１０インチ、０．１２０インチ、０．１３０インチ、０．１４０インチ、又は０．１５０インチだけオフセットされ得る。第１の構成要素ソール部リア延長部（５００）がヒール端（１６０）に向かってオフセットされている場合、ゴルフクラブヘッド（１００）の重心は、０．１５０インチまでヒール端（１６０）に向かってオフセットされ得る。例えば、重心は、ヒール端（１６０）に向かって０．０１０インチ、０．０２０インチ、０．０３０インチ、０．０４０インチ、０．０５０インチ、０．０６０インチ、０．０７０インチ、０．０８０インチ、０．０９０インチ、０．１００インチ、０．１１０インチ、０．１２０インチ、０．１３０インチ、０．１４０インチ、または０．１５０インチだけオフセットされ得る。

ゴルフクラブヘッドの質量特性を操作する別の手段は、第１の構成要素打撃フェースに対してリアソール延長部の角度を変えることである。第１の構成要素ソール部リア延長部トウ方向角度（８５０）および第１の構成要素ソール部リア延長部ヒール方向角度（８５５）は、補角である（すなわち、２つの角度は、１８０度まで加算される）。一実施形態では、トウ方向角度（８５０）およびヒール方向角度（８５５）は、それぞれ９０度であり、したがって、リア延長部（５００）は、本質的に、打撃フェース（１７０）に対して垂直である。別の実施形態では、トウ方向角度（８５０）およびヒール方向角度（８５５）は、２つの角度が補角であり続ける限り、それぞれ、４５度から１３５度の間で変化し得る。例えば、トウ方向角度（８５０）は１００度にでき、一方、ヒール方向角度（８５５）は補助的な８０度になる。この例では、質量部（５１０）は、ゴルフクラブヘッド（１００）のヒール端（１８０）に向かって角度的にオフセットされている。トウ方向角度（８５０）およびヒール方向角度（８５５）の他の組み合わせは、１１０度と７０度、１２０度と６０度、１３０度と５０度、または１３５度と４５度であってもよい。ゴルフクラブヘッドの重心は、リア質量部（５１０）の位置に向かってオフセットされるであろう。例えば、重心は、ヒール端（１６０）に向かって０．０１０インチ、０．０２０インチ、０．０３０インチ、０．０４０インチ、０．０５０インチ、０．０６０インチ、０．０７０インチ、０．０８０インチ、０．０９０インチ、０．１００インチ、０．１１０インチ、０．１２０インチ、０．１３０インチ、０．１４０インチ、または０．１５０インチだけオフセットされ得る。同様に、トウ方向の角度は減少し、ヒール方向の角度は増加する。例えば、トウ方向角度（８５０）とヒール方向角度の組み合わせは、８０度と１００度、７０度と１１０度、６０度と１２０度、５０度と１３０度、または４５度と１３５度であってもよい。例えば、重心は、トウ端（１６０）に向かって０．０１０インチ、０．０２０インチ、０．０３０インチ、０．０４０インチ、０．０５０インチ、０．０６０インチ、０．０７０インチ、０．０８０インチ、０．０９０インチ、０．１００インチ、０．１１０インチ、０．１２０インチ、０．１３０インチ、０．１４０インチ、または０．１５０インチだけオフセットされてもよい。この角度オフセットは、ボール飛行特性に影響を与えるために、リア質量を後方でヒール方向部分または後方でトウ方向部分の方により多く配置することによってクラブヘッド重心をその方向に位置させることが望ましい場合がある。異なる実施形態における他の角度オフセットは、第１の構成要素ソール部リア延長トウ方向角度（８５０）および第１の構成要素ソール部リア延長ヒール方向角（８５５）を異なるように組み合わせることにより、異なるクラブヘッド重心位置および異なるボール飛行特性を生成することができる。

２）第１の構成要素のリアソール延長部の質量

上述のように、第１の構成要素は、組み立てられたゴルフクラブヘッドの質量の大部分を含む。リア延長部（５００）は、ゴルフクラブの質量の一部がクラブヘッドの後部に向かってクラブヘッドのソール内に離れて配置されることを可能にする。リア延長部（５００）は、ゴルフクラブヘッドの後部に質量部を含み、そこでの質量がゴルフクラブヘッドのＣＧおよびＭＯＩにさらに影響を及ぼすことを可能にする。第１の構成要素のソール部リア延長部質量部（５１０）は、単独で、ゴルフクラブヘッド（１００）の全質量の２０％から３５％を含むことができる。この質量をリア延長部（５００）の最後部に配置することは、第１の構成要素（３００）の製造中にゴルフクラブヘッド（１００）の質量特性を制御するための重要な態様である。

図９を参照すると、第１の構成要素のソール部リア延長部質量部（５１０）は、ねじ付き受容部（５４５）と、１つまたは複数のウェイトリセスタブ（５４６）と、ヒール側外部境界（９１０）とトウ側外部境界（９１５）と前方外部境界（９１８）とを有する質量部（５１０）と、を備える。

図１０を参照すると、質量部（５１０）は、内部リブ幅（５２３）を有する複数の内部リブ（５２０）をさらに備える。複数の内部リブ（５２０）は、２つのリブ、３つのリブ、４つのリブ、５つのリブ、または５つ以上のリブを含むことができる。複数の内部リブ（５２０）は、リア延長部質量部の着脱可能ウェイトリセス（５４０）の内面と噛み合うか、またはそれに取り付けられる。内部リブ（５２０）は、質量部（５１０）における望ましくない振動を低減することができ、このことは、ゴルフクラブヘッド（１００）の質量の大部分がゴルフクラブヘッドの後部まで配置されるので望ましい。質量部（５１０）は、垂直リップ高さ（１１５０）を有する垂直リップ（７５０）と、シェルフ長さ（１０４８）とシェルフ高さ（１０４４）とシェルフ幅（１０４６）とを有する質量部後縁シェルフ（１０４２）と、をさらに備える。シェルフ長さ（１０４８）は、リア延長部の幅（５０７）とほぼ同じであり、質量部（５１０）の幅が変化するにつれて変化する。

シェルフ（１０４２）は、第１および第２の構成要素が結合されて組み立てられたゴルフクラブヘッドを形成するときに、第２の構成要素の一部のための合わせ面を提供する。質量部（５１０）は、内部前方境界（１０５０）と、垂直リップ長さ（１０５２）と、をさらに含む。

図８を参照すると、リア部の質量体（５１０）の図は、ＹＺ平面（８００）によって二分される。図１１を参照すると、質量部（５１０）は、内部長さ（１１１０）と、質量部の最大高さ（１１１２）と、垂直リップ高さ（１１５０）と、をさらに含む。内部リブは、リブ高さ（１１２０）と、リブ長さ（１１２２）と、をさらに備える。

内部リブ幅（５２３）は、０．０２５インチから０．１００インチの範囲とすることができる。例えば、内部リブ幅（５２３）は、０．０２５インチ、０．０５０インチ、０．０７５インチ、または０．１００インチであってもよい。内部リブ高さ（１１２０）は、着脱可能ウェイトリセス深さ（１２１６）の２５％から１００％の範囲である。内部リブ長さ（１１２２）は、０．１００インチから１．５００インチの範囲とすることができる。例えば、内部リブ長さ（１１２２）は、０．１００インチ、０．２００インチ、０．３００インチ、０．４００インチ、０．５００インチ、０．６００インチ、０．７００インチ、０．８００インチ、０．９００インチ、１．０００インチ、１．１００インチ、１．２００インチ、１．３００インチ、１．４００インチ、または１．５００インチであってもよい。

質量部（５１０）は、質量部垂直リップ（７５０）のほぼ上部に沿って位置する質量部の最大高さ（１１１２）を有する。質量部分（５１０）は、ヒール側外部境界（９１０）とトウ側外部境界（９１５）と前方外部境界（９１８）に近づくにつれて、厚さが減少する。質量部の最大高さ（１１１２）は、質量部（５１０）の最大厚さを含む。質量部分（５１０）の最大厚さは、０．４０インチから０．７０インチの範囲とすることができる。例えば、質量部（５１０）の最大厚さは、０．４０インチ、０．５０インチ、０．６０インチ、または０．７０インチであってもよい。

３）第１の構成要素の着脱可能ウェイトと埋め込みウェイト

組み立てられたゴルフクラブヘッドの質量特性のさらなるコントロールを可能にするために、着脱可能ウェイトリセスと着脱可能ウェイトが設けられ、着脱可能ウェイトの質量は、組み立てられた時点でゴルフクラブヘッドの質量特性を微調整することができる。着脱可能ウェイトリセス（５４０）は、複数の着脱可能ウェイトリセスタブをさらに備える。複数の着脱可能ウェイトリセスタブは、２つのタブ、３つのタブ、４つのタブ、５つのタブ、または５つ以上のタブであってもよい。

図１２を参照すると、ゴルフクラブヘッドの最後部に配置される質量をさらに増加させることが望ましい。質量部（５１０）は、埋め込みウェイトリセス（１２２０）をさらに備える。したがって、埋め込みウェイトリセス（１２２０）、および第１の構成要素（３００）の第１の材料の第１の密度よりも高い密度を有する埋め込みウェイト材料を含む埋め込みウェイト（１６００）（埋め込みウェイトリセス（１２２０）に受容されるように構成される）を提供することができる。

図１３を参照すると、着脱可能ウェイト（１３００）は、鋼、タングステン、アルミニウム、チタン、バナジウム、クロム、コバルト、ニッケル、他の金属、金属合金、複合ポリマー材料、またはそれらの任意の組み合わせなどの材料を含むことができる。多くの実施形態では、ソールウェイトはタングステンとすることができる。着脱可能ウェイト（１３００）は、質量を有する。

着脱可能ウェイト（１３００）の質量は、１．０グラムから２０．０グラムの範囲とすることができる。例えば、着脱可能ウェイト（１３００）質量は、１．０グラム、１．５グラム、２．０グラム、３．０グラム、４．０グラム、５．０グラム、６．０グラム、７．０グラム、８．０グラム、９．０グラム、１０．０グラム、１１．０グラム、１２．０グラム、１３．０グラム、１４．０グラム、１５．０グラム、１６．０グラム、１７．０グラム、１８．０グラム、１９．０グラム、または２０．０グラムであってもよい。

図８および図１３を参照すると、着脱可能ウェイト（１３００）は、着脱可能ウェイトリセス（５４０）内に受け入れられるように構成されている。着脱可能ウェイト（１３００）は、着脱可能ウェイト（１３００）のほぼ中央に貫通孔をさらに備える。貫通孔は、着脱可能ウェイトねじ付き締結具（１３２０）を受け入れるように構成され、ねじ付き締結具（１３２０）がねじ付き受容ボス（５４４）内に螺合可能に受け入れられて、着脱可能ウェイト（１３００）を着脱可能ウェイトリセス（５４０）内に固定することを可能にする。

図１４を参照すると、着脱可能ウェイト（１３００）は、厚さ（１４３０）と、複数の着脱可能ウェイトオフセット（１４３４）と、複数の着脱可能ウェイト側溝（１４３８）と、をさらに含む。複数の着脱可能ウェイトオフセット（１４３４）は、２つのオフセット、３つのオフセット、４つのオフセット、５つのオフセット、または５つより多いオフセットであってもよい。複数の着脱可能ウェイト側溝（１４３８）は、２つの溝、３つの溝、４つの溝、５つの溝、または５つ以上の溝であってもよい。オフセット（１４３４）は、着脱可能ウェイト（１３００）が着脱可能ウェイトリセス（５４０）内に受け入れられたときに、着脱可能ウェイトリセス（５４０）の壁から、着脱可能ウェイト（１３００）をわずかにオフセットさせるように構成される。着脱可能ウェイト側溝（１４３８）は、着脱可能ウェイト（１３００）が着脱可能ウェイトリセス（５４０）内に受け入れられたときに、着脱可能ウェイトリセスタブを受け入れるように構成される。

図１６Ａおよび１６Ｂを参照すると、埋め込みウェイト（１６００）は質量を有する。埋め込みウェイト（１６００）の質量は、１．０グラムから２０．０グラムの範囲とすることができる。例えば、埋め込みウェイト（１６００）質量は、１．０ｇ、２．０ｇ、３．０ｇ、４．０ｇ、５．０ｇ、６．０ｇ、７．０ｇ、８．０ｇ、９．０ｇ、１０．０ｇ、１１．０ｇ、１２．０ｇ、１３．０ｇ、１４．０ｇ、１５．０ｇ、１６．０ｇ、１７．０ｇ、１８．０ｇ、１９．０ｇ、または２０．０ｇであってもよい。

埋め込みウェイト（１６００）は、タングステン材料、タングステン合金材料、タングステン粒子が埋め込まれたポリマーマトリックス、または第１の材料密度より大きい密度を有する任意の他の適切な材料を含む。埋め込みウェイト（１６００）は、埋め込みウェイトリセス（１２２０）内に嵌合し、埋め込みウェイトリセス内に恒久的に固定されるように構成される。埋め込みウェイト（１６００）は、接着剤を使用して、スウェッジングまたは他の圧入方法によって、または適切な機械的取り付け手段を使用することによって、恒久的に固定されてもよい。

Ｂ）第２の構成要素

ゴルフクラブヘッド（１００）は、共に結合されて中空ゴルフクラブヘッド（１００）を形成するように構成された、第１の構成要素（３００）および非金属の軽量の第２の構成要素（２００）を備える。図１Ｆ及び図２を参照すると、第２の構成要素（２００）は、第２の構成要素クラウン部（２０５）と、第２の構成要素ソール部ヒール部（２１４）と、第２の構成要素ソール部トウ部分（２１２）と、第２の構成要素周囲端部（２２０）と、第２の構成要素ソール部リア切欠き幅（２４２）及び第２の構成要素ソール部リア切欠き高さ（２４４）を有する第２の構成要素ソール部リア切欠き（２４０）と、第２の構成要素ソール部後縁（２３０）と、を含む。いくつかの実施形態では、図示されていないが、第２の構成要素は、クラウンの一部分のみを含むことができる。これらの実施形態では、ソール部リア切欠き（２４０）は、クラウン（２０５）を囲むことができる。

図１～４に図示されるように、第２の構成要素クラウン部（２０５）は、後縁（１３０）の上を包み、第１の構成要素と相補的なソールの一部を一体的に形成する。第２の構成要素（２００）によって形成された第２の構成要素のヒール及びトウソール部（２１４）（２１２）は、第１の構成要素の、トウ端延長部とリア端延長部との間に配置された三角形状、及びリア端延長部とヒール端延長部との間に配置された三角形状を含むことができる。他の実施形態では、第２の構成要素（２００）によって形成されるソール部は、第１の構成要素（１００）のソール部と相補的な、円形、正方形、楕円形、任意の他の多角形、または少なくとも１つの曲面を有する形状を含むことができる。第２の構成要素（２００）は、さらなる接合を必要とせずに完全に一緒に形成された単一のモノリシック部品を含んでもよい。例えば、第２の構成要素（２００）は、単一の材料を含む単一のモノリシック部品を射出成形することによって形成することができる。

あるいは、第２の構成要素（２００）は、接着剤、音波溶接、融着、または複数の別々に形成された部分を形成する際に使用される材料に適切な他の恒久的な接合方法によってその後恒久的に接合される、複数の別々に形成された部分を備えてもよい。例えば、第２の構成要素のクラウン部（２０５）、トウ部（２１２）、およびヒール部（２１４）は、同じまたは異なる材料から別々に形成されてもよい。次に、第２の構成要素部分を接着接合して、完全な第２の構成要素（２００）を形成することができる。後に接合される別個の部分のこのような形成は、双方向炭素繊維プリプレグ材料などの材料を使用する場合に有利であり得る。双方向炭素繊維プリプレグは、特定の小さな曲率に容易に適用することができず、所望の第２の構成要素（２００）形状に到達するために単一のピースとして容易に形成することができない。このような材料を使用すると、別個のソール部（２１２）および（２１４）を形成する必要が生じ、これらのソール部は、後に接着剤または他の方法によって第２の構成要素（２００）の残りの部分に接合される。

ゴルフクラブヘッド（１００）の第２の構成要素は、厚さを含むことができる。第２の構成要素の厚さは、０．０４５インチから０．５００インチの範囲とすることができる。いくつかの実施形態では、第２の構成要素の厚さは、０．０４５インチから０．０５５インチ、０．０５０インチから０．０６０インチ、０．０５５インチから０．０６５インチ、０．０６０インチから０．０７０インチ、０．０６５インチから０．０７５インチ、０．０７０インチから０．０８０インチ、０．０７５インチから０．０８５インチ、０．０８０インチから０．０９０インチ、０．０８５インチから０．０９５インチ、０．０９０インチから０．１００インチ、０．１００インチから０．２００インチ、０．２００インチから０．３００インチ、０．３００インチから０．４００インチ、または ０．４００インチから０．５００インチの範囲とすることができる。例えば、第２の構成要素の厚さは、０．００８インチ、０．０１０インチ、０．０１５インチ、０．０２０インチ、０．０２５インチ、０．０３０インチ、０．０３５インチ、０．０４０インチ、０．０４５インチ、０．０５０インチ、０．０５５インチ、０．０６０インチ、又は０．０６５インチとすることができる。第２の構成要素の厚さは、クラウン、ソール、ヒール端、トウ端、および後縁からさらに変化させることができる。例えば、一実施形態では、第２の構成要素の厚さは、第２の構成要素のクラウン、ソール、ヒール端、トウ端、及び後縁にわたって異なる場合がある。いくつかの実施形態では、第２の構成要素は、内部リブをさらに含む。第２の構成要素の内部リブの厚さは、第２の構成要素の残りの部分と同じであってもよく、または第２の構成要素（２００）の他の部分よりも０．０１０インチまで厚くてもよい。

図３の実施形態のようないくつかの実施形態では、第２の構成要素（２００）は、１つまたは複数のクラウン部薄肉セクション（２５５）および１つまたは複数のソール部薄肉セクション（２５７）を有する複数の第２の構成要素薄肉セクション（２５０）をさらに備える。第２の構成要素（２００）は、１つまたは複数のクラウン部内部リブ（２６２）および１つまたは複数のソール部内部リブ（２６４）を有する複数の第２の構成要素内部リブ（２６０）をさらに備える。複数の内部リブ（２６０）は、２つのリブ、３つのリブ、４つのリブ、５つのリブ、または５つ以上のリブであってもよい。クラウン部（２６２）及びソール部（２６４）の内部リブは、第２の構成要素薄肉セクション（２５０）の間にある。クラウン部（２６２）及びソール部（２６４）の内部リブは、第２の構成要素（２００）の最大厚さを含むことができる。いくつかの実施形態では、第２の構成要素の内部リブ（２６０）は、米国特許出願第１５／０７６，５１１号（現在、米国特許第９，７００，７６８号）に記載されているリブと同様とすることができる。第２の構成要素の内部リブ（２６０）は、ゴルフクラブヘッド（１００）への応力を低減し、インパクト中の音を改善することができる。

複数の第２構成要素薄肉セクション（２５０）は、厚さを備える。複数の第２の構成要素薄肉セクション（２５０）の厚さは、０．００８インチから０．０３５インチの範囲とすることができる。他の実施形態では、薄肉セクション（２５０）の厚さは、０．００８インチから０．０１５インチ、０．０１０インチから０．０２０インチ、０．０１５インチから０．０２５インチ、０．０２０インチから０．０３０インチ、または０．０２５インチから０．０３５インチの範囲とすることができる。例えば、薄肉セクション（２５０）の厚さは、０．００８インチ、０．０１０インチ、０．０１５インチ、０．０２０インチ、０．０２５インチ、０．０３０インチ、または０．０３５インチとすることができる。いくつかの実施形態では、第２の構成要素は、内部リブおよび薄肉セクションを欠いている。

第２の構成要素は、ゴルフクラブヘッド（１００）の全質量の質量百分率を含む。第２の構成要素の質量百分率は、ゴルフクラブヘッド（１００）の全質量の４％から１５％の範囲であってもよく、または約１０グラムから２５グラムであってもよい。他の実施形態では、第２の構成要素の質量百分率は、４％から１５％の範囲であり得る。例えば、第２の構成要素の質量百分率は、ゴルフクラブヘッド（１００）の全質量の４％、５％、６％、７％、８%、９％、１０％、１１％、１２％、１３％、１４％、または１５％であってもよい。

第２の構成要素は、１７インチ²から２５インチ²の範囲の外面面積を含む。いくつかの実施形態では、第２の構成要素の表面積は、１５インチ²から２７インチ²、１５インチ²から１８インチ²、１８インチ²から２１インチ2、２１インチ²から２５インチ²までの範囲であり得る。例えば、第２の構成要素の表面積は、１５インチ²、１７インチ²、１９インチ²、２１インチ²、２３インチ²、２５インチ²とすることができる。

１）第２の構成要素材料

第２の構成要素（２００）は、第１の構成要素の材料よりも密度の低い材料を含む。いくつかの実施形態では、第２の構成要素は、ポリマー樹脂および強化繊維から形成された複合体を含むことができる。ポリマー樹脂は、熱硬化性樹脂または熱可塑性樹脂を含むことができる。より具体的には、熱可塑性樹脂を有する実施形態では、樹脂は、熱可塑性ポリウレタン（ＴＰＵ）または熱可塑性エラストマー（ＴＰＥ）を含むことができる。例えば、樹脂は、ポリフェニレンスルフィド（ＰＰＳ）、ポリエーテルエーテルケトン（ＰＥＥＫ）、ポリイミド、ＰＡ６またはＰＡ６６などのポリアミド、ポリアミドイミド、ポリフェニレンスルフィド（ＰＰＳ）、ポリカーボネート、エンジニアリングポリウレタン、および／または他の同様の材料を含むことができる。強化繊維は、炭素繊維（またはチョップド炭素繊維）、ガラス繊維（またはチョップドガラス繊維）、グラファイト繊維（またはチョップドグラファイト繊維）、または任意の他の適切な充填材料を含むことができる。他の実施形態では、第２の構成要素複合材料は、加重用のビーズ（例えば、ガラスビーズ、金属ビーズ）または粉末（例えば、タングステン粉末）を含むことができる。他の実施形態では、複合材料は、強度、耐久性、および／または重量を加える任意の補強充填剤を含むことができる。

ポリマー樹脂は、好ましくは、設計に重量節約の利益を提供しながら、典型的な使用に耐えるのに十分に高い材料強度および／または強度／重量比特性を有する１つ以上のポリマーを組み込むべきである。具体的には、ゴルフクラブヘッドの総重量に実質的に寄与せずに、打撃フェースとゴルフボールとの間のインパクト中に与えられる応力に効率的に耐えることが、設計および材料にとって重要である。一般に、ポリマーは、約６０ＭＰａ(ニート）を超える降伏点引張強度を特徴とすることができる。ポリマー樹脂が強化繊維と組み合わされる場合、得られる複合材料は、約１１０ＭＰａを超える、約１８０ＭＰａを超える、約２２０ＭＰａを超える、約２６０ＭＰａを超える、約２８０ＭＰａを超える、または約２９０ＭＰａを超える降伏引張強度を有することができる。いくつかの実施形態では、適切な複合材料は、約６０ＭＰａ～約３５０ＭＰａの降伏点引張強度を有してもよい。

いくつかの実施形態では、強化繊維は、複数の分散不連続繊維（すなわち、「チョップド繊維」）を含む。いくつかの実施形態では、強化繊維は、約３ｍｍから１４ｍｍの設計繊維長を有する不連続「長繊維」を含む。例えば、いくつかの実施形態では、繊維長は、成形プロセスの前に約１２．７ｍｍ(０．５インチ）である。別の実施形態では、強化繊維は、約０．０１ｍｍから３ｍｍの設計繊維長を有する不連続「短繊維」を含む。いずれの場合（短繊維または長繊維）においても、所与の長さは、予め混合された長さであり、成形プロセス中の破損のために、いくつかの繊維は、実際には、最終構成要素において記載された範囲よりも短くなり得ることに留意されたい。いくつかの構成では、不連続な細断繊維は、約１０を超える、またはより好ましくは約５０を超える、約１５００未満のアスペクト比（例えば、繊維の長さ／直径）によって特徴付けられてもよい。使用される不連続チョップド繊維のタイプにかかわらず、特定の構成では、複合材料は、約０．０１ｍｍから約１４ｍｍの繊維長を有してもよい。

複合材料は、約４０重量％から約９０重量％、または約５５重量％から約７０重量％のポリマー樹脂含有量を有してもよい。第２の構成要素の複合材料は、約１０重量％から約６０重量％の繊維含有量を有することができる。いくつかの実施形態では、複合材料は、約２０重量％から約５０重量％、３０重量％から４０重量％の繊維含有量を有する。いくつかの実施形態では、複合材料は、約１０重量％から約１５重量％、約１５重量％から約２０重量％、約２０重量％から約２５重量％、約２５重量％から約３０重量％、約３０重量％から約３５重量％、約３５重量％から約４０重量％、約４０重量％から約４５重量％、約４５重量％から約５０重量％、約５０重量％から約５５重量％、または約５５重量％から約６０重量％の繊維含有量を有する。

第２の構成要素を形成する複合材料の密度は、約１．１５ｇ／ｃｃから約２．０２ｇ／ｃｃの範囲とすることができる。いくつかの実施形態では、複合材料密度は、約１．３０ｇ／ｃｃから約１．４０ｇ／ｃｃ、または約１．４０ｇ／ｃｃから約１．４５ｇ／ｃｃの範囲である。複合材料は、約２１０℃から約２８０℃の融点を有することができる。いくつかの実施形態では、複合材料は、約２５０℃から約２７０℃の融点を有することができる。

いくつかの実施形態では、複合材料は、長繊維強化ＴＰＵを含む。長繊維ＴＰＵは、約４０重量％の長炭素繊維を含むことができる。長繊維ＴＰＵは、短炭素繊維化合物の弾性率よりも大きい高い弾性率を示すことができる。長繊維ＴＰＵは、高温に耐えることができ、高温環境で使用および／または保管されるゴルフクラブヘッドでの使用に適したものにする。長繊維ＴＰＵは、さらに高い靭性を示し、従来の金属部品の代替品としての役割を果たすことができる。いくつかの実施態様において、長繊維ＴＰＵは、約２６，０００ＭＰａから約３０，０００ＭＰａ、または約２７，０００ＭＰａから約２９，０００ＭＰａの間の引張弾性率を含む。いくつかの実施態様において、長繊維ＴＰＵは、約２１，０００ＭＰａから約２６，０００ＭＰａ、または約２２，０００ＭＰａから２５，０００ＭＰａの間の曲げ弾性率を含む。長繊維ＴＰＵ材料は、約０．５％から約２．５％の引張伸び（破断点）を示すことができる。いくつかの実施形態では、複合ＴＰＵ材料の引張伸びは、約１．０％から約２．０％、約１．２％から約１．４％、約１．４％から約１．６％、約１．６％から約１．８％、約１．８％から約２．０％とすることができる。

強度および重量は、複合材料について考慮される２つの主要な特性であるが、適切な複合材料はまた、二次的な利点を示し得る。例えば、ＰＰＳおよびＰＥＥＫは、本設計の強度および重量要件を満たす２つの例示的な熱可塑性ポリマーである。しかしながら、多くの他のポリマーとは異なり、ＰＰＳまたはＰＥＥＫの使用は、それらの独特の音響特性のためにさらに有利である。具体的には、多くの状況において、ＰＰＳ及びＰＥＥＫは、インパクトを受けたときに、一般的に金属的に鳴る音響応答を発する。したがって、ＰＰＳまたはＰＥＥＫポリマーを使用することによって、本設計は、インパクト時の望ましい金属クラブヘッド音を損なうことはなく、ポリマーの強度／重量の利点を活用することができる。

多くの実施形態では、ゴルフクラブヘッド（１００）の第２の構成要素（２００）は、射出成形することができる。第２の構成要素（２００）は、ポリマー樹脂と強化繊維の両方を含む１つの複合材料から射出成形することができる。強化繊維は、第２の構成要素を成形する前に樹脂内に埋め込むことができる。樹脂および繊維の両方を含む複合材料は、ペレット形態で提供することができる。ペレットは、溶融され、空の金型に注入されて、第２の構成要素を形成することができる。他の実施形態では、第２の構成要素は、押出成形、射出ブロー成形、３－Ｄ印刷、または任意の他の適切な成形手段とすることができる。

射出成形を使用する実施形態では、複合材料から第２の構成要素を形成するために使用される型の温度は、理想的には、約６０℃から９０℃の間に保持され得る。例えば、型の温度は、約７５℃であってもよい。代替実施形態では、第２の構成要素（２００）は、繊維強化コンポジット（ＦＲＣ）材料を含むことができる。ＦＲＣ材料は、一般に、ポリマーのより大きな部分を横切って延在する一方向または多方向繊維布の１つまたは複数の層を含む。充填熱可塑性（ＦＴ）材料に使用することができる強化繊維とは異なり、ＦＲＣに使用される繊維の最大寸法は、ＦＴ材料に使用されるものよりも実質的に大きく／長くすることができ、ポリマーとは別個の連続布として提供することができるように十分なサイズおよび特性を有することができる。熱可塑性ポリマーで形成される場合、ポリマーが溶融したときに自由に流動可能であっても、含まれる連続繊維は一般に流動性ではない。

ＦＲＣ材料は、一般に、繊維を所望の位置に配置し、次いで、剛性を提供するのに十分な量のポリマー材料を繊維材料に含浸させることによって形成される。このようにして、ＦＴ材料は、約４５体積％を超える、またはより好ましくは約５５体積％を超える樹脂含有量を有することができるが、ＦＲＣ材料は、望ましくは、約４５体積％未満、またはより好ましくは約３５体積％未満の樹脂含有量を有する。ＦＲＣ材料は、伝統的に、ポリマーマトリックスとして二液性熱硬化性エポキシを使用するが、マトリックスとして熱可塑性ポリマーを使用することも可能である。多くの場合、ＦＲＣ材料は、最終製造の前に予め調製され、このような中間材料は、しばしばプリプレグと呼ばれる。熱硬化性ポリマーが使用される場合、プリプレグは、中間形態で部分的に硬化され、プリプレグが最終形状に形成されると、最終硬化が起こる。熱可塑性ポリマーが使用される場合、プリプレグは、冷却された熱可塑性マトリックスを含み得、これは、続いて、加熱され、そして最終形状に成形され得る。

第２の構成要素（２００）は、ポリマーマトリックス中に埋め込まれた織られたガラスまたは炭素繊維強化層を含む、成形繊維強化複合材料から実質的に形成されてもよい。このような実施形態では、ポリマーマトリックスは、例えば、ポリフェニレンサルファイド（ＰＰＳ）、ポリエーテルエーテルケトン（ＰＥＥＫ）、またはＰＡ６またはＰＡ６６などのポリアミドなどの熱可塑性材料であることが好ましい。他の実施形態では、第２の構成要素（２００）は、代わりに、例えば、ポリフェニレンサルファイド（ＰＰＳ）、ポリエーテルエーテルケトン（ＰＥＥＫ）、またはポリアミドなどの熱可塑性材料全体に埋め込まれたガラスビーズまたは不連続ガラス、炭素、またはアラミドポリマー繊維充填材を含む充填熱可塑性材料から形成されてもよい。さらに他の実施形態では、第２の構成要素（２００）は、充填熱可塑性材料と成形繊維強化複合材料との両方を含む混合材料構造を有することができる。

第２の構成要素（２００）は、繊維強化熱可塑性複合弾性層（図示せず）と成形熱可塑性構造層（図示せず）の両方を含む混合材料構造を有することができる。いくつかの好ましい実施形態では、成形熱可塑性構造層は、例えば、ポリフェニレンスルフィド（ＰＰＳ）、ポリエーテルエーテルケトン（ＰＥＥＫ）、またはＰＡ６もしくはＰＡ６６などのポリアミドなどの熱可塑性材料全体に埋め込まれたガラスビーズまたは不連続ガラス、炭素、またはアラミドポリマー繊維フィラーを含む充填熱可塑性材料から形成されてもよい。次いで、弾性層は、例えば、ポリフェニレンスルフィド（ＰＰＳ）、ポリエーテルエーテルケトン（ＰＥＥＫ）、またはＰＡ６もしくはＰＡ６６などのポリアミドを含む熱可塑性ポリマーマトリックス中に埋め込まれた織ガラス、炭素繊維、またはアラミドポリマー繊維強化層を含むことができる。特定の一実施形態では、第２の構成要素（２００）弾性層は、ポリフェニレンサルファイド（ＰＰＳ）に埋め込まれた織られた炭素繊維織物を含むことができ、第２の構成要素（２００）構造層は、充填されたポリフェニレンサルファイド（ＰＰＳ）ポリマーを含むことができる。

代替実施形態では、第２の構成要素（２００）は、１つまたは複数の内部交差接続部材（図示せず）を有することができる。交差接続部材は、付加的な構造剛性又は音響制御を提供することができる。内部交差接続部材は、第２の構成要素（２００）の内部の非隣接部分を接続する部材を含むことができる。例えば、交差接続部材は、第２の構成要素クラウン部分（２０５）の内面を第２の構成要素ソール部ヒール部（２１４）又は第２の構成要素ソール部トウ部（２１２）の一方に接続することができる。内部交差接続部材は、第２の構成要素（２００）の最前端の内面から第２の構成要素後縁部（２３０）の内面まで完全に延在する長さを含んでもよく、又は内部交差接続部材は、第２の構成要素（２００）の最前端の内面から第２の構成要素後縁部（２３０）の内面まで完全に延在しない長さを含んでもよい。内部交差接続部材は、厚さを備える。内部交差接続部材の厚さは、０．０１インチから０．２５インチまでの範囲とすることができる。例えば、内部交差接続部材の厚さは、０．０１インチ、０．０５インチ、０．１０インチ、０．１５インチ、０．２０インチ、又は０．２５インチとすることができる。

Ｉ）第２実施形態のゴルフクラブヘッド

図１７に示す第２の実施形態のゴルフクラブヘッド（２１００）は、ウェイトチャネルを有する第１の構成要素（２３００）と、第１の構成要素（２３００）上に接合する第２の構成要素（２２００）と、を備える。ゴルフクラブヘッド（２１００）の第１の構成要素（２３００）は、ウェイトシステムを除いて、ゴルフクラブヘッド（１００）の第１の構成要素（３００）と同様であり得る。ゴルフクラブヘッド（２１００）の第２の構成要素（２２００）は、上述のゴルフクラブヘッド（１００）の第２の構成要素と同様とすることができる。ゴルフクラブヘッド（２１００）は、打撃フェース（２１７０）と、打撃フェースリターン（２１７７）と、ホーゼル（２１４０）と、クラウン（２１１０）と、ソール（２１２０）と、ヒール端（２１６０）と、トウ端（２１５０）と、リア端（２１８０）の最後部にある後縁（２１３０）と、ホーゼル（２１４０）と、ソール部ホーゼルアダプタ取付リセス（２１９５）と、を形成する。

図１８に示すように、第１の構成要素（２３００）は、リア延長部（２５００）を含むことができる。リア延長部（２５００）は、ソール（２１２０）の一部を含むことができる。リア延長部（２５００）は、ウェイトチャネル（２５４０）を備える。ウェイトチャネル（２５４０）は、クラブヘッド（２３００）のリア端（２１８０）およびソール（２１２０）で露出している。

ウェイトチャネル（２５４０）は、３つの位置のうちの１つにおいて可動ウェイト（２３５０）を受容するように構成される。ウェイト（２３５０）は、ねじ付き締結具（２３２０）によってウェイトチャネル（２５４０）に固定することができる。ウェイト（２３５０）は、トウ側位置、中央位置、またはヒール側位置に配置することができる。ウェイトチャネル（２５４０）は、取り付け壁（２５４２）およびソール壁（２５５０）を備える。取り付け壁（２５４２）は、ソール（２１２０）に対してほぼ垂直に配向することができる。ソール壁（２５５０）は、メインソール（２１２０）にほぼ平行に配向することができるが、取り付け壁（２５４２）の高さに等しい距離だけ内側に入ることができる。可動ウェイト（２３５０）は、細長い、台形の形状、または任意の他の適切なウェイトを備えることができる。可動ウエイト（２３５０）は、内側壁および接続壁を備えることができる。可動ウエイト（２３５０）は、内側壁および接続壁を備えることができる。内側壁は、ウェイトチャネル（２５４０）のソール壁（２５５０）と同一平面にある。接続壁は、ウェイト（２３５０）が３つの位置のうちの１つに取り付けられるとき、取り付け壁（２５４２）と同一平面にある。

ウェイトチャネル（２５４０）の取り付け壁（２５４２）は、３つのウェイト位置に対応する３つのねじ穴を備える。取付け壁（２５４２）は、トウ側ねじ穴（２５４４）と、中央ねじ穴（２５４６）と、ヒール側ねじ穴（２５４８）と、を含む。可動ウェイト（２３５０）は、ウェイト（２３５０）の接続壁をチャネル（２５４０）の取り付け壁（２５４２）と面一に配置し、締結具（２３２０）をトウ側ねじ穴（２５４４）に固定することによって、トウ側位置に位置決めされる。可動ウェイト（２３５０）は、ウェイト（２３５０）の接続壁をチャネル（２５４０）の取り付け壁（２５４２）と面一に配置し、締結具（２３２０）を中央ねじ穴（２５４６）内に固定することによって、中央位置に位置決めされる。可動ウェイト（２３５０）は、ウェイト（２３５０）の接続壁をチャネル（２５４０）の取り付け壁（２５４２）と面一に配置し、締結具（２３２０）をヒール側ねじ穴（２５４８）内に固定することによって、ヒール側位置に位置決めされる。

図１９のソール図に例示されているように、可動ウェイト（２３５０）が中央位置に配置されると、ゴルフクラブ（２１００）は、ドローまたはフェードバイアスを与えないように構成される。図２０に図示されるように、ウェイト（２３５０）がトウ側位置に配置されると、ウェイト（２３５０）はクラブヘッドにフェードバイアスを与える。図２１に図示されるように、ウェイト（２３５０）がヒール側位置に配置されるとき、ウェイト（２３５０）は、クラブヘッドにドローバイアスを与える。

第１の構成要素（２３００）は、ソール部リア延長部（２５００）と、打撃フェースリターンクラウン部（２４００）と、打撃フェースリターンソール部（２８１０）と、を含む。打撃フェースリターンソール部（２８１０）は、ヒール延長部（２８３０）及びトウ延長部（２８２０）を含む。ヒール延長部（２８３０）は、リア壁（２８３２）を含む。トウ延長部（２８２０）は、リア壁（２８２２）を含む。

第１の構成要素リア延長部（２５００）は、ウェイトチャネル（２５４０）を打撃フェースソールリターン（２８１０）に接続するトウ側壁（２５２２）およびヒール側壁（２５３２）を備える。リア延長部トウ側壁（２５２２）およびトウ延長部リア壁（２８２２）は、トウ側壁角度（２８５０）を形成することができる。トウ側壁角度（２８５０）は、４５度から１８０度の範囲とすることができる。リア延長部ヒール側壁 （２５３２）およびヒール延長部リア壁（２８３２）は、ヒール側壁角度（２８５５）を形成することができる。ヒール側壁角度（２８５５）は、４５度から１８０度の範囲とすることができる。いくつかの実施形態では、トウ側壁角度（２８５０）は、ヒール側壁角度（２８５５）にほぼ等しい。他の実施形態では、トウ側壁角度（２８５０）とヒール側壁角度（２８５５）は異なる。いくつかの実施形態では、トウ側壁角度（２８５０）およびヒール側壁角度（２８５５）は、補角（それらの合計は、ほぼ１８０度に等しい）である。これらの実施形態では、トウ延長部リア壁（２８２２）およびヒール延長部リア壁（２８３２）は、ほぼ同じ平面内に位置する（トウリア壁（２８２２）およびヒールリア壁（２８３２）は、ソールから見てほぼ平行である）。例えば、トウ側壁角度（２８５０）は鋭角とすることができ、一方、ヒール側壁角度（２８５５）は補角とすることができる。

図１９および図２２を参照すると、いくつかの実施形態は、鈍角のトウ側壁角度およびヒール側壁角度（２８５０および２８５５）を備える。図２３を参照すると、いくつかの実施形態は、約９０°のトウ側壁角度およびヒール側壁角度（２８５０および２８５５）を備える。図２４を参照すると、いくつかの実施形態は、鋭角のトウ側壁角度およびヒール側壁角度（２８５０および２８５５）を備える。鈍角のトウ側壁角度およびヒール側壁角度（２８５０および２８５５）を有する実施形態は、応力をソール（２１２０）内の後方に滑らかに分散させることができる。鈍角は、ソール（２１２０）の強度を増大させ、ソールリア延長部（２５００）を支持することができる。しかしながら、鋭角を有する実施形態は、鈍角または９０度の角度を有する実施形態よりも小さい質量を有する第１の構成要素を含むことができる。したがって、鋭角のトウ側壁角度およびヒール側壁角度（２８５０および２８５５）を有する実施形態は、高いＭＯＩなどの改善されたウェイト特性を可能にすることができる。

ウェイトチャネル（２５４０）は、図１９～２１の実施形態に示すように、リアソール延長部（２５００）の主要部分を越えて外側に扇形に広がることができる。これらの実施形態では、ウェイトチャネル（２５４０）がトウ方向およびヒール方向に延在するところでは、リア延長部トウ側壁（２５２２）およびヒール側壁（２５３２）はそれぞれ、ウェイトチャネル（２５４０）に隣接して屈曲部を有する。図２２に示すような他の実施形態では、リア延長部トウ側壁（２５２２）及びヒール側壁（２５３２）は真っ直ぐであってもよい。いくつかの実施態様において、リア延長トウ側壁（２５２２）は、リア延長ヒール側壁（２５３２）と平行であり得る。いくつかの実施形態では、リア延長トウ側壁（２５２２）は、リア延長ヒール側壁（２５３２）に対して非平行であり得る。

リア延長部（２５００）は、打撃フェースリターン（２８１０）の異なる位置に取り付けることができる。取り付け点のこの移動は、リア延長部（２５００）が打撃フェースリターン（２８１０）に対してどのように角度付けられるかに影響を及ぼし得る。リア延長軸（２５０４）は、リア延長部（２５００）の中心に近似している。リア延長軸（２５０４）は、リア延長部の前方中間点（２５０２）とウェイトチャネル（２５４０）の中央ねじ穴（２５４６）との間に延在する。リア延長軸（２５０４）は、ＹＺ平面と一致して、整列されてもよい。リア延長軸（２５０４）は、ＹＺ平面と角度を形成してもよく、したがって、ＹＺ平面と整合しない。リア延長軸（２５０４）は、ＹＺ平面からオフセットされ、ＹＺ平面に平行であってもよい。前方中間点（２５０２）は、トウ側交点（２８２４）とヒール側交点（２８３４）との間の中間に位置する。トウ側交点（２８２４）は、トウ延長リア壁（２８２２）が、リア延長トウ側壁（２５２２）と交差し、接続する点である。同様に、ヒール側交点（２８３４）は、ヒール延長リア壁（２８３２）がリア延長ヒール側壁（２５３２）と交差し、接続する点である。トウ側およびヒール側の交点（２８２４および２８３４）は、打撃フェースリターンソール部（２８１０）の後端に沿った任意の場所に位置され得る。いくつかの実施態様において、トウ／ヒール延長リア壁（２８２２／２８３２）とリア延長ソール／ヒール側壁（２５２２／２５３２）との間の接続部は、それぞれ、充填、傾斜、または面取りされる。

ウェイトチャネル（２５４０）は、リア延長軸（２５０４）に対して中央に置かれてもよい。ウェイトチャネル（２５４０）は、ＹＺ平面に対して中央に置かれてもよい。ウェイトチャネルは、リア延長軸（２５０４）およびＹＺ平面の両方に対して同時に中央に置かれてもよい。リア延長軸（２５０４）がＹＺ平面と一致しない場合でも、ウェイトチャネルは、リア延長軸（２５０４）およびＹＺ平面の両方に対して中央に置かれてもよい。このような場合、リア延長軸（２５０４）は、ウェイトチャネル（２５０４）の取り付け壁（２５４２）の中点またはほぼ中点で、ＹＺ平面と交差する。ウェイトチャネルは、ゴルフクラブヘッド（２１００）のリア端（２１８０）に対して中央に置かれてもよい。

トウ側交点とヒール側交点は、打撃フェースから後方に離れた位置にある。トウ側交点とヒール側交点とは、打撃フェースの後方に同じ距離を置いて配置されてもよい。トウ側交点とヒール側交点とは、打球フェースの後方の距離が異なっていてもよい。トウ側交点は、ヒール側交点よりも後方に向かって位置していてもよい。ヒール側交点は、トウ側交点よりも後方に向かって位置していてもよい。トウ側交点およびヒール側交点の打撃フェースの後方の距離は、０．１インチから２．０インチの範囲とすることができる。トウ側交点およびヒール側交点の打撃フェースの後方距離は、０．１インチ、０．２インチ、０．３インチ、０．４インチ、０．５インチ、０．６インチ、０．７インチ、０．８インチ、０．９インチ、１．０インチ、１．１インチ、１．２インチ、１．３インチ、１．４インチ、１．５インチ、１．６インチ、１．７インチ、１．８インチ、１．９インチ、２．０インチとすることができる。

第１の構成要素（２３００）のソールリア延長部（２５００）は、交点平面（２８４０）に対して角度を付けることができる。図１９および２２～２８に図示されるように、交点平面（２８４０）は、ＸＹ平面に対して平行に延在することができる。交点平面（２８４０）は、ＸＹ平面に対して角度を形成するように延在してもよい。交点平面（２８４０）は、トウ側交点（２８２４）およびヒール側交点（２８３４）と一致する。図１９～図２４のようないくつかの実施形態では、リア延長部（２５００）は、直線的に後方へ延在し、その結果、交点平面（２８４０）およびリア延長軸（２５０４）は、ソールから見ると、ほぼ９０度の角度を形成する。図２５～２８のものなどのいくつかの実施形態では、交点平面（２８４０）およびリア延長軸（２５０４）は、９０度でない角度で交差する。

トウ側軸角度（２８６０）は、交点平面（２８４０）からリア延長軸（２５０４）のトウ側にあるリア延長軸（２５０４）まで（ソール図において）測定される。ヒール側軸角度（２８６５）は、交差平面（２８４０）からリア延長軸（２５０４）のヒール側にある延長軸（２５０４）まで（ソール図において）測定される。トウ側軸角度（２８６０）とヒール側軸角度（２８６５）は、補角（１８０度に加算）である。

図２５を参照すると、いくつかの実施形態では、リア延長部は、クラブヘッド（２１００）のヒール端（２１６０）よりもクラブヘッド（２１００）のトウ端（２１５０）に近い打撃フェースリターンソール部（２８１０）に取り付けられる。これらの実施形態では、トウ側軸角度（２８６０）は９０度より大きく、ヒール側軸角度（２８６５）は９０度より小さい。ウェイトチャネル（２５４０）は、ゴルフクラブヘッド（２１００）のリア端（２１８０）の中央に位置したままである。第１の構成要素のリア延長部（２５００）の位置のために、第２の構成要素（２２００）は、ソール（２１２０）のヒール側のより大きな部分を占めることができる。より具体的には、第２の構成要素のヒールソール部（２２１４）は、第２の構成要素のトウソール部（２２１２）よりも大きくすることができる。

図２６を参照すると、いくつかの実施形態では、リア延長部は、クラブヘッド（２１００）のトウ端（２１５０）よりもクラブヘッド（２１００）のヒール端（２１６０）に近い打撃フェースリターンソール部（２８１０）に取り付けられる。この実施形態では、トウ側軸角度（２８６０）は９０度より大きく、ヒール側軸角度（２８６５）は９０度より小さい。ウェイトチャネル（２５４０）は、ゴルフクラブヘッド（２１００）のリア端（２１８０）の中央に位置したままである。第１の構成要素（２３００）のリア延長部（２５００）の位置のために、第２の構成要素（２２００）は、ソール（２１２０）のトウ側のより大きな部分を占めることができる。より具体的には、第２の構成要素のトウソール部（２２１２）は、第２の構成要素のヒールソール部（２２１４）よりも大きくすることができる。リア延長部の結合位置によって、ゴルフクラブヘッド（２１００）のウェイト特性および打ち上げ特性が変更される可能性がある。

図２７および図２８を参照すると、いくつかの実施形態では、リア延長部は、様々な幅を有することができる。これらの実施形態では、トウ側壁角度（２８５０）およびヒール側壁角度（２８５５）は、補角でなくてもよい（合計で１８０度でなくてもよい）。いくつかの実施形態では、トウ側壁角度およびヒール側壁角度（２８５０および２８５５）の両方が鋭角であってもよく、第１の構成要素の重量を低減し、クラブヘッドにおけるより大きな周辺重量を可能にする。他の実施形態では、トウ側壁角度およびヒール側壁角度（２８５０および２８５５）の両方が鈍角であってもよく、ソールの耐久性を高め、ゴルフクラブヘッド（２１００）の製造アセンブリを単純化する。

リア延長幅（２５０７）は、打撃フェースリターンソール部（２８１０）の後方周囲の後方でヒールからトウ方向に測定される。リア延長幅（２５０７）は、ゴルフクラブ（２１００）のソール（２１２０）の全幅未満である。リア延長幅（２５０７）は、ソール（２１２０）の全幅の２５％から８５％の範囲とすることができる。リア延長幅（２５０７）は、ソール（２１２０）の全幅の２５％、３０％、３５％、４０％、４５％、５０％、５５％、６０％、６５％、７０％、７５％、８０％または８５％であってもよい。ウェイトチャネル（２５４０）に隣接するリア延長部の幅は、１インチから２．５インチの範囲とすることができる。トウ側交点（２８２４）とヒール側交点（２８３４）の間のリア延長幅（２５０７）は、１インチから５インチの範囲とすることができる。リア延長幅（２５０７）は、図２７及び２８に示すように、ウェイトチャネル（２５４０）に隣接して大きくすることができ、又は図１８～２２に示すように、打撃フェースリターン部（２８１０）に隣接して大きくすることができる。

図２９および図３０に示すように、第２の構成要素は、クラウン部（２２０５）と、後縁部（２２３０）と、ソールトウ部（２２１２）と、ソールヒール部（２２１４）と、を含むことができる。クラウン部（２２０５）は、ソールトウ部（２２１２）とソールヒール部（２２１４）とを接続する。後縁部（２２３０）は、クラウン部（２２０５）をソールトウ部とヒール部（２２１２および２２１４）に接続する。クラウン部（２２０５）、ソールトウ部（２２１２）およびソールヒール部（２２１４）は、第２の構成要素（２２００）のソール側におけるリア切欠き（２２４０）を画定する。図２９に示すようないくつかの実施形態では、リア切欠き２２４０は、ソールのみに切り込まれる。図３０に示すようないつくかの他の実施形態では、リア切欠き２２４０は、ソール部およびクラウン部（２２０５）の両方に切り込まれる。ソールおよびクラウン部（２２０５）の両方に切り込む実施形態は、クラブヘッド（２１００）のリア端（２１８０）において、第１の構成要素（２３００）のウェイトチャネル（２５４０）のためのより多くの空間を可能にする。

第２の構成要素のソールトウ部（２２１２）およびソールヒール部（２２１４）は、図２２～２８に示すように、第１の構成要素（２３００）の寸法に対応するように寸法決めすることができる。例えば、第２の構成要素のソールトウ部（２２１２）は、図２２～図２４の実施形態のように、リア延長部（２５００）が中央に配置されるとき、ソールヒール部（２２１４）とほぼ同じサイズであってもよい。リア後方延長軸（２５０４）が交差平面（２８４０）に対して角度が付けられている実施形態では、ソールトウ部（２２１２）は、図２５および図２６の実施形態に示すように、ソールヒール部分（２２１４）よりも小さくても大きくてもよい。

第２の構成要素（２２００）は、第１のゴルフクラブヘッド（１００）の実施形態について上述したのと同様の方法で第１の構成要素（２３００）に固定することができる。第１の構成要素（２３００）および第２の構成要素（２２００）の材料も、第１のゴルフクラブヘッド（１００）の実施形態について上述したものと同様とすることができる。

ＩＩ）製造方法

ゴルフクラブヘッド（１００）を製造する第１の実施形態の方法は、第１の構成要素（３００）を形成するステップと、第２の構成要素（２００）を形成するステップと、第１の構成要素リップ（４５０）に接着剤を塗布するステップと、第２の構成要素（２００）を第１の構成要素（３００）に位置合わせするステップと、第２の構成要素（２００）がリップ（４５０）を覆うように第１の構成要素（３００）に第２の構成要素（２００）を合致させるステップと、接着剤を硬化させ、第２の構成要素（２００）を第１の構成要素（３００）に恒久的に固定して中空のゴルフクラブヘッド（１００）を形成するステップと、を備えている。

図１５を参照すると、上述したように、第１の構成要素（３００）は、１つまたは複数のヒール端鋳造支持バー（１５１０）と１つまたは複数のトウ端鋳造支持バー（１５１２）とを含む複数の鋳造支持バーをさらに含むことができる。鋳造支持バーは、鋳造後金属が冷却するときに、第１の構成要素（３００）の鋳造部分を安定化する。鋳造支持バーによって提供される安定化は、鋳造後に部品が冷却される間に、鋳造部品の前部が第１の構成要素ソール部リア延長部（５００）に向かって折り畳まれるか、またはそこから離れることを防止する。鋳造支持バーは、鋳造された第１の構成要素（３００）から取り外され、完成したゴルフクラブヘッド（１００）には存在しない。

ゴルフクラブヘッド（１００）を製造する代替方法は、第１の構成要素（３００）を鋳造するステップと、第１の構成要素（３００）のワックス模型を成形するステップと、ワックス支持バーをワックス模型に加えるステップと、改質ワックス模型をインベストするステップと、インベストメントを鋳造するステップと、金属鋳造支持バー（１５１０,１５１２）をトリミングするステップと、第１の構成要素（３００）を形成するステップと、第２の構成要素（２００）を形成するステップと、第１の構成要素（３００）に接着剤を塗布するステップと、第２の構成要素（２００）を第１の構成要素（３００）に位置合わせするステップと、第２の構成要素（２００）がリップ（４５０）を覆うように第１の構成要素（３００）に第２の構成要素（２００）を合致させるステップと、接着剤を硬化させ、第２の構成要素（２００）を第１の構成要素（３００）に恒久的に固定して中空のゴルフクラブヘッド（１００）を形成するステップと、を備えている。支持バーをワックス模型に追加する場合、支持バーの取り付け点は、第１の構成要素（３００）の外面のマーリングまたは歪みを回避するために、第１の構成要素（３００）ワックス模型の内面である。支持バーを追加する利点は、第１の構成要素の鋳造が鋳造後の冷却段階にある間に歪みに対して支持されることである。

第１の構成要素（３００）は、第１の構成要素リップ（４５０）で第２の構成要素（２００）に結合されて、ゴルフクラブヘッド（１００）のボディを形成することができる。クラウン部リップ（４５５）とソール部リップ（４６０）と質量部垂直リップ（７５０）を含む第１の構成要素リップ（４５０）は、第１の構成要素（３００）が第２の構成要素（２００）に結合されてゴルフクラブヘッド（１００）のボディを形成するとき、第２の構成要素（２００）によって完全に覆われる。第２の構成要素ソール部リア切欠部（２４０）は、後縁（２３０）における周囲端部（２２０）の一部を備える。第１の構成要素（３００）が第１の構成要素リップ（４５０）で第２の構成要素（２００）に結合されるとき（ゴルフクラブヘッド（１００）のボディを形成するために）、後縁（２３０）の周囲端部（２２０）の一部は、質量部後縁シェルフ（１０４２）に沿って接合される。

第１の構成要素（３００）は、接着剤によって第２の構成要素（２００）に結合することができる。多くの実施形態では、接着剤、エポキシ、エポキシガスケット、テープ（例えば、ＶＨＢテープ）、または任意の他の接着材料などの接着剤を、第２の構成要素（２００）と第１の構成要素リップ（４５０）との接合部に配置することができる。いくつかの実施形態では、第１の構成要素リップ（４５０および４５５）上の第１の構成要素タブ（４５７）は、第２の構成要素（２００）に当接し、第１の構成要素リップ（４５０および４５５）と第２の構成要素（２００）との間に隙間を残すことができる。この隙間は、接着剤を収容することができる。隙間は、第１の構成要素タブ（４５７）が均一な高さを有するため、均一な高さまたは厚さを有することができる。この隙間の均一な高さは、第１の構成要素と第２の構成要素との間に均一な結合を作り出すことができる。他の実施形態では、第２の構成要素（２００）は、締結具、クリップ、圧入、または任意の他の適切な取り付け手段（図示せず）によって、第１の構成要素（３００）に結合され得る。他の実施形態では、第１の構成要素（３００）は、適切な機械的取り付け手段と共に接着剤によって第２の構成要素（２００）に結合されてもよい。他の実施形態では、第１の構成要素（３００）は、第２の構成要素（２００）材料を加熱して第１の構成要素（３００）材料に接着させるために、レーザ溶接を使用して第２の構成要素（２００）に結合されてもよい。

いくつかの実施形態では、第１の構成要素が第２の構成要素に結合してゴルフクラブヘッド１００を形成するとき、第１の構成要素（３００）の表面は、第２の構成要素（２００）の表面からオフセットされない。第１の構成要素（３００）が第２の構成要素（２００）に結合されてゴルフクラブヘッド（１００）を形成するとき、第１の構成要素の公称外面は、結合部の接合部において第２の構成要素の公称外面の上または下にオフセットされない（すなわち、第１の構成要素（３００）および第２の構成要素（２００）の外面は同一平面である）。ゴルフクラブヘッド（１００）を製造する第２の方法は、（１）第１の構成要素（３００）を形成するステップと、（２）第２の構成要素（２００）を用意するステップと、（３）第１の構成要素（３００）を第２の構成要素（２００）に固定するステップと、（４）クラブヘッドを研磨して仕上げるステップと、を含む。第１のステップは、未完成の第１の構成要素を鋳造すること、未完成の第１の構成要素の望ましくない部分をレーザ切断すること、任意でフェースプレートを第１の構成要素に溶接して完成された第１の構成要素を形成すること、を含むことができる。

第１のステップで第１の構成要素（３００）を形成することは、第１の構成要素の未完成バージョンを鋳造することから開始することができる。薄肉領域の大部分は、第２の構成要素が後に取り付けられるおおよその場所に位置することができる。薄肉領域の端部の周りの周囲セクションは最終的に第１の構成要素のリップを形成する。薄肉領域が鋳造プロセス中に第１の構成要素がその所望の形状を保持するのを助けるので、未完成の第１の構成要素は薄肉領域を用いて鋳造される。薄肉領域を用いずに第１の構成要素を鋳造することは、一部の反りまたは他の鋳造品質問題をもたらす可能性がある。従って、後に除去される薄肉領域を用いた鋳造は、第１の構成要素がその所望の形状を維持することを保証し、第２の構成要素がステップ３の間にその上に正しく適合するようにする。

未完成の第１の構成要素が、それが鋳造された型から除去された後、レ－ザが、薄肉領域の不要な部分を切り出すために使用され、第２の構成要素のリップを形成する周囲セクションのみを残す。リップは、必要に応じて研削または研磨することができる。いくつかの実施形態では、クラブヘッドの打撃フェースは、第１の構成要素の一部として一体的に鋳造される。他の実施形態では、第１の構成要素は、打撃フェースなし（第１の構成要素の前部に開口部または空隙を有する）で鋳造することができる。これらの実施形態では、金属材料からフェースプレートを鋳造または鍛造することによって、フェースプレートが別個に提供される。フェースプレートは、従来通りに溶接、レ－ザ溶接、またはスウェッジ（スワッギング）して、第１の構成要素の前部開口部に入れることができる。

第２のステップは、第２の構成要素を射出成形することを含むことができる。（典型的にはペレット形態の）複合材料を提供し、複合材料を溶融し、溶融した複合材料を型に射出して未完成の第２の構成要素を形成し、スプルース（ｓｐｒｕｃｅ）を切断し、ゲート領域を研磨して第２の構成要素を仕上げる。上述したように、複合材料は、ポリマー樹脂及び強化繊維を含むことができる。複合材料は、樹脂および繊維の両方を含むペレットで提供することができる。複合ペレットは溶融され、型に射出されて未完成の第２の構成要素を形成する。

第３のステップは、接着剤（２液型エポキシなど）を第１の構成要素リップに塗布するステップと、第２の構成要素（２００）を第１の構成要素リップ（４５０）の上に位置合わせして配置するステップと、接着剤を乾燥させるステップと、を含むことができる。リップ（４５０）および（４５５）上の１つ又は複数の第１の構成要素タブ（４５７）は、第１の構成要素リップ（４５０）と第２の構成要素との間に隙間を提供することができる。この隙間は、接着剤を収容することができる。隙間は、第１の構成要素タブ（４５７）が均一な高さを有するため、均一な高さまたは厚さを有することができる。隙間のこの均一な高さは、第１の構成要素（３００）と第２の構成要素（２００）との間に均一な結合を作り出すことができる。

この第２の方法のいくつかの実施形態では、官能化結合フィルムまたは層を接着剤の代わりに使用することができる。官能化結合フィルムは、第１の構成要素リップ（４５０，４５５）の形状および側面に対応する１つ以上のストリップ領域で提供され得る。官能化結合フィルムは、第１および第２の側を含む。フィルムは、第１の側で第１の構成要素の材料と、第２の側で第２の構成要素の材料と結合するように構成することができる。接着フィルムは、必要な温度および圧力条件下に設定された時間置かれたときに、第１および第２の構成要素を一緒に接着することができる。

接着剤が第１の構成要素リップ（４５０,４５５）に塗布された後、第２の構成要素（２００）は、第１の構成要素リップ（４５０,４５５）の上に配置または摺動され得る。第２の構成要素（２００）は、第２の構成要素（２００）の外縁が第１の構成要素（３００）の残りの部分と接触するまで、第１の構成要素リップ（４５０,４５５）の上を摺動することができる。図５に図示されているように、第１の構成要素リップは、リセス状オフセット（４５９）を備えており、このリセス状オフセットは、クラブヘッドが組み立てられたときに第２の構成要素（２００）が充填する。第３のステップは、接着剤を乾燥させ、第１の構成要素（２００）を第２の構成要素（３００）に結合させることをさらに含むことができる。

第４のステップは、クラブヘッドの研磨、クリーニング、コーティング、および／または塗装を含むことができる。いくつかの実施形態では、第４のステップは、ウェイトリセス（５４０）内に着脱可能ウェイトを配置することと、締結具を使用してウェイトを固定することと、をさらに含むことができる。

ＩＩＩ）Ｔ字形設計機能

上述のように、本明細書に記載の中空ゴルフクラブヘッド（１００）の実施形態は、２つの主要な構成要素を含むことができる。金属製の第１の構成要素（３００）は、打撃部と、「Ｔ」字形を形成するソール延長部（５００）と、を含む。非金属の第２の構成要素（２００）は、クラウン（１１０）の後部を含み、ソール（１２０）の一部も含むように第１の構成要素の周りを包む。第１の構成要素（３００）のより高密な「Ｔ」字形のソールは、より低密でクラウンを包み込む第２の構成要素（２００）に結合され、クラウンの質量を減少させ、ゴルフクラブヘッドの重心（ＣＧ）をより低くシフトさせることによって質量特性を最適化することができる。第２の構成要素（２００）から節約された重量は、ゴルフクラブヘッド（１００）の他の位置に再分配されて、ＣＧをさらに最適化し、ＭＯＩを増加させ、ショット軌道の形状を操作することができる。

ゴルフクラブヘッド（１００）のＣＧは、第１の構成要素（３００）および第２の構成要素（２００）を含むゴルフクラブヘッド（１００）の後部に向かって下方に移動することができ、第２の構成要素（２００）は、一定の密度を有する第１の材料のみを含む代替のゴルフクラブヘッドと比較して、第１の材料密度よりも低い第２の密度を有する第２の材料を含む。

実施例

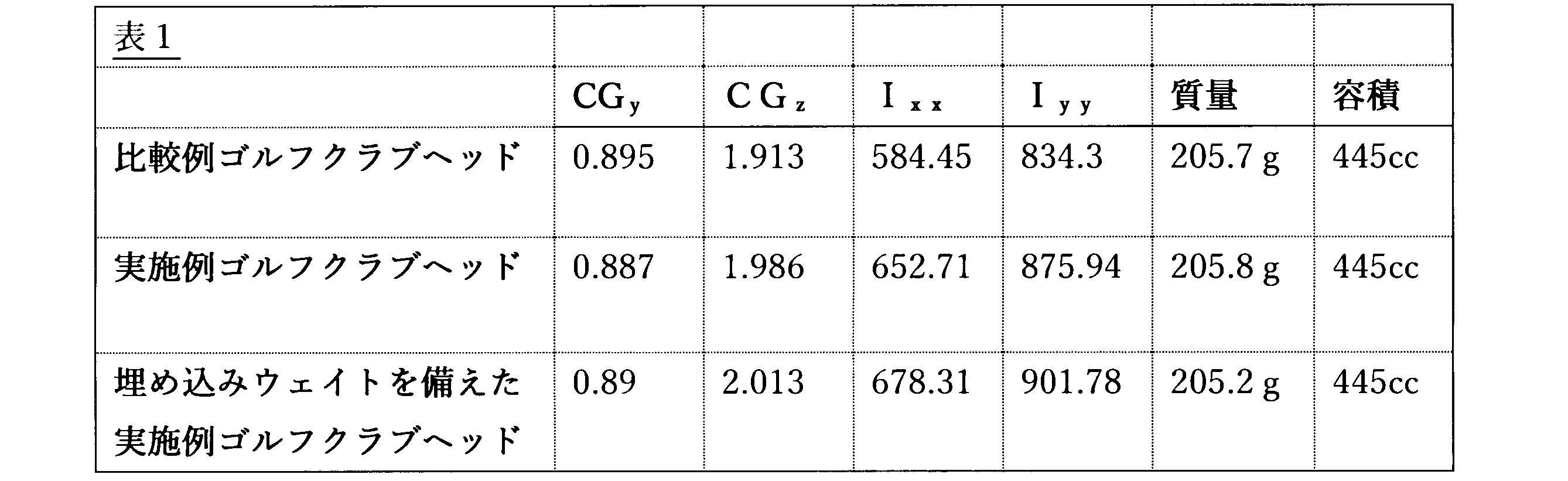

本出願の比較例クラブヘッドおよび実施例クラブヘッドを表１で比較する。比較例クラブは、完全に金属であるが、実施例クラブヘッドと同様の総質量および総体積を有する。実施例クラブヘッドは、本出願のゴルフクラブヘッドの実施形態である。

比較例クラブヘッドおよび実施例クラブヘッドは、約４４５ｃｍ^３の同体積を有する。全体的に金属材料で構成された比較例クラブは、接地面（１０５）上のＣＧの高さである０．８９５インチのＣＧyを有する。実施例ゴルフクラブヘッドは、０．８８７インチのＣＧyを有する。ＣＧyの値を小さくすることが望ましい。実施例ゴルフクラブヘッドのＣＧyは、比較例クラブのそれよりも０．００８インチ低い。

上述したように、ＣＧzは、ロフト面（１９８）に垂直な方向に、打撃フェース中心（１７５）からゴルフクラブヘッドのリア端に向かって位置する距離として測定される。より大きなＣＧzは、ゴルフクラブのさらに後方に配置され、ボール飛行制御に有利である。比較例クラブのＣＧzは１．９１３インチである。実施例ゴルフクラブヘッドは、１．９８６インチのＣＧzを有する。実施例ゴルフクラブヘッドのＣＧzは、比較例クラブのＣＧzよりも０．０７３インチ後方にある。

ＣＧの位置は、ボールの打ち上げ特性（例えば、ボール軌跡、ボールスピン、およびボール速度）、慣性モーメント（ＭＯＩ）、および性能特性（例えば、スイング速度、インパクト中のスクエア）を決定するのに役立つ。高いＭＯＩは、スイング中のゴルフクラブヘッドの回転を防止し、ボールとのインパクト中に打撃フェースをスクエアにするのに役立つ。スクエアな打撃フェースでボールをインパクトすることは、打撃フェースがスクエアでないときにボールをスライス又はフックすることと比較して、真っ直ぐなボール経路及び最適な高さ／軌道を確保するのに役立つ。また、ＣＧが低いほど、ボールの速度とスピンが向上するため、距離を追加し、着地時にボールが後方に転がるのを防ぐことができる。

実施例ゴルフクラブヘッドのＭＯＩは比較例ゴルフクラブのＭＯＩより大きい。ＩＸＸおよびＩＹＹのＭＯＩ値はそれぞれ、Ｘ軸（１９０）およびＹ軸（１９２）の周りのＭＯＩ値である。高いＭＯＩは、スイング中のゴルフクラブヘッドの回転を防止するのに役立ち、ボールとのインパクト中に打撃フェースをスクエアにするのに役立つので、より大きなＭＯＩが望ましい。比較例クラブのＩＸＸ値は５８４．４５であり、ＩＹＹ値は８３４．３０である。実施例ゴルフクラブヘッドのＩＸＸ値は６５２．７１であり、ＩＹＹ値は８７５．９４である。実施例ゴルフクラブヘッドは、比較例クラブよりも、ＩＸＸが１１．７％も改善され、ＩＹＹが５．０％改善されている。

実施例ゴルフクラブヘッドによって打たれたゴルフボールのボール飛行は、改善されたＣＧy値およびＣＧz値を有し、改善されたＩＸＸ値およびＩＹＹ値に直接的につながる。改善されたＣＧ値は、インパクトでのより低いボールスピンを導き、ボール飛行のためのより長いキャリーを導く。

代替の実施形態では、埋め込み高密度のウェイトが、実施例ゴルフクラブヘッドに追加された。ウェイトを有する実施例ゴルフクラブヘッドは、ＣＧyが０．８９０インチであり、ＣＧzが２．０１３インチである。ウェイトを有する実施例ゴルフクラブヘッドのＣＧyは、比較例ゴルフクラブヘッドのＣＧyより０．００５インチ小さいが、ウェイトを有する実施例ゴルフクラブヘッドのＣＧzは、比較例ゴルフクラブヘッドのＣＧzより０．１００インチ大きい。ウェイトを有する実施例ゴルフクラブヘッドは、ＩＸＸ値が６７８．３１であり、ＩＹＹ値が９０１．７８である。これらのＭＯＩ値は共に、比較例ゴルフクラブヘッドのＩＸＸおよびＩＹＹよりもそれぞれ１６％および８．１％大きい。

１つ以上のクレームされた要素の置換は、再構成を構成し、修理を構成しない。更に、効果、他の利点、及び問題に対する解決策が特定の実施形態に関して記載されてきた。しかしながら、利点、他の有利な点及び問題に対する解決、並びに、任意の利点、有利な点または解決を発生させまたは明らかとさせる任意の１つまたは複数の要素は、このような利点、有利な点、解決または要素がこのような請求の範囲に明示的に述べられていない限り、請求の範囲の任意またはすべての要素の重大な、必須の、または、本質的な特徴若しくは要素を構成するものではない。

ゴルフに対する規則は、時々変更される（全米ゴルフ協会（ＵＳＧＡ）、英国ゴルフ協会（Ｒ＆Ａ）等のゴルフ標準組織及び／または管理機関によって、新しい規則が適用されることがあり、または、古いルールが撤廃若しくは変更されることがある）ため、本明細書に記載の装置、方法及び製品に関するゴルフ用品は、任意の特定時におけるゴルフのルールに適合しまたは適合しないことがある。したがって、本明細書に記載される方法、装置、および／または製品に関連するゴルフ用具は、適合または不適合のゴルフ用具として広告され、販売のために提供され、および／または販売されてもよい。本明細書に記載される方法、装置、および／または製品は、この点に関して限定されない。

業界内の習慣、全米ゴルフ協会（ＵＳＧＡ）またはＲ＆Ａなどのゴルフ団体によって設定された規則、および命名規則は、本出願の範囲から逸脱することなく、用語のこの説明を強化することができる。

上記の例は、中空体ゴルフクラブに関連して記載され得るが、本明細書に記載される装置、方法、および製品は、アイアン型ゴルフクラブ、ウェッジ型ゴルフクラブ、またはパター型ゴルフクラブなどの他のタイプのゴルフクラブに適用可能であり得る。あるいは、本明細書に記載の装置、方法、および製品は、ホッケースティック、テニスラケット、釣り用ポール、スキーポールなどの他のタイプのスポーツ用具に適用可能であってもよい。

更に、本明細書に記載の実施形態及び限定事項は、実施形態及び／または限定事項が、（１）請求の範囲に明示的に主張されていない、及び、（２）均等論の下で、請求の範囲における表現要素及び／または限定事項と等価または潜在的に等価である場合、公開主義の下で公衆に提供するものではない。

本開示の様々な特徴および利点は、以下の項に記載される。

項目１. ボディを備えるゴルフクラブヘッドであって、前記ボディは、打撃フェースと、リア端と、トウ端と、ヒール端と、クラウンと、ソールと、後縁部と、を備えており、前記ボディはさらに、前記打撃フェースと、打撃フェースリターンと、ウェイトチャネルをさらに有するリア延長部と、を有している第１の構成要素と、前記リア端の少なくとも一部を備える第２の構成要素と、を備えており、前記ウェイトチャネルが前記ゴルフクラブヘッドの前記リア端の中央に位置しており、前記打撃フェースは、打撃フェース中心を有しており、Ｘ軸が、前記ゴルフクラブヘッドの前記ヒール端から前記トウ端まで、且つ、前記クラブヘッドがアドレス位置にあるときに接地面に平行な方向に、前記打撃フェース中心を通って延びており、Ｙ軸が、前記ゴルフクラブヘッドの前記クラウンから前記ソールまで、且つ、前記Ｘ軸に垂直な方向に、前記打撃フェースの中心を通って延びており、Ｚ軸が、前記打撃フェースから前記ゴルフクラブヘッドのリア端まで、且つ、前記Ｘ軸及び前記Ｙ軸に垂直な方向に、前記打撃フェース中心を通って延びており、前記打撃フェースにほぼ平行であって前記打撃フェース中心に接するロフト面が、前記接地面に対してロフト角を形成し、ＸＹ平面が、前記Ｘ軸と前記Ｙ軸を通って延びており、ＹＺ平面が、前記Ｙ軸と前記Ｚ軸を通って延びており、前記第１の構成要素は、第１の密度を有する第１の材料を備えており、前記第２の構成要素は、第２の密度を有する第２の材料を備えており、前記第１の密度が前記第２の密度よりも大きく、前記第１の構成要素の前記打撃フェースリターンは、前記打撃フェースから後方に延在し、第１の構成要素クラウン部と第１の構成要素ソール部を備えており、前記リア延長部は、前記打撃フェースリターンの前記第１の構成要素ソール部から前記リア端に向かって延びており、前記第２の構成要素は、前記第１の構成要素に結合されて、前記ゴルフクラブヘッドの囲まれた中空内部を形成するように構成されており、前記打撃フェースリターンの前記第１の構成要素ソール部はさらに、前記リア延長部のトウ側にあるトウ延長部と、前記リア延長部のヒール側にあるヒール延長部と、を備えており、前記トウ延長部は、トウ延長部リア壁を有しており、前記ヒール延長部は、ヒール延長部リア壁を有しており、前記第１の構成要素質量は、前記ゴルフクラブヘッドの質量の８５％から９６％である、ゴルフクラブヘッド。

項目２． 前記ウェイトチャネルは、前記ボディの前記リア端と前記ソールにおいて露出している、項目１に記載のゴルフクラブヘッド。

項目３． 前記ウェイトチャネルは、３つの位置のうちの１つにおいて可動ウェイトを受容するように構成されている、項目２に記載のゴルフクラブヘッド。

項目４． 前記リア延長部は、前記ウェイトチャネルを打撃フェースソールリターンに接続するトウ側壁とヒール側壁を備えている、項目１に記載のゴルフクラブヘッド。

項目５． 前記リア延長部トウ側壁と前記トウ延長部リア壁は、トウ側壁角度を形成し、前記リア延長部ヒール側壁と前記ヒール延長部は、ヒール側壁角度を形成する、項目４に記載のゴルフクラブヘッド。

項目６． 前記トウ側壁角度と前記ヒール側壁角度は、角度の合計が１８０度になるように補角である、項目５に記載のゴルフクラブヘッド。

項目７． 前記リア延長部トウ側壁と前記トウ延長部リア壁は、トウ側交点で結合されており、前記リア延長部ヒール側壁と前記ヒール延長部は、ヒール側交点で結合されており、交点平面は、前記トウ側交点と前記ヒール側交点と一致し、前記ＸＹ平面と平行に延びている、項目４に記載のゴルフクラブヘッド。

項目８． 前記ウェイトチャネルが、３つのねじ穴を有する取り付け壁をさらに備えており、前記３つのねじ穴が、トウ側ねじ穴と、中央ねじ穴と、ヒール側ねじ穴と、を備えており、前記中央ねじ穴が、前記取り付け壁の長さの中央に位置する、項目２に記載のゴルフクラブヘッド。

項目９． 前記リア延長部は、リア延長部前方中間点と取り付け壁中央穴の中心との間に延在するリア延長軸を備えており、前記リア延長部前方中間点は、前記トウ側交点と前記ヒール側交点との間の半分の位置にある、項目７に記載のゴルフクラブヘッド。

項目１０． 前記リア延長軸は、前記交点平面に対して垂直である、項目９に記載のゴルフクラブヘッド。

項目１１． 前記リア延長軸は、前記交点平面に対して垂直ではない、項目９に記載のゴルフクラブヘッド。

項目１２． トウ側軸角度は、前記リア延長軸のトウ側において、前記ゴルフクラブヘッドのソールから見て測定される前記交点平面と前記リア延長軸との間の角度を有しており、ヒール側軸角度は、前記リア延長軸のヒール側において、前記ゴルフクラブヘッドのソールから見て測定される前記交点平面と前記リア延長軸との間の角度を有しており、前記トウ側軸角度と前記ヒール側軸角度は、１８０度となる補角である、項目９に記載のゴルフクラブヘッド。

項目１３． 前記リア延長部は、前記ヒール端よりも前記ゴルフクラブヘッドの前記トウ端に近い前記打撃フェースリターンソール部に取り付けられており、前記トウ側軸角度は９０度よりも大きく、前記ヒール側軸角度は９０度よりも小さい、項目１２に記載のゴルフクラブヘッド。

項目１４． 前記リア延長部は、前記トウ端よりも前記ゴルフクラブヘッドの前記ヒール端に近い前記打撃フェースリターンソール部に取り付けられており、前記ヒール側軸角度は９０度よりも大きく、前記トウ側軸角度は９０度よりも小さい、項目１２に記載のゴルフクラブヘッド。

項目１５． 前記リア延長部は、前記打撃フェースリターンソール部の後方周囲の後方において、ヒールからソール方向に測定されるリア延長部幅を備えており、前記リア延長部幅は、前記ソールの全幅の２５％から８５％の範囲である、項目１に記載のゴルフクラブヘッド。

項目１６． 前記ウェイトチャネルに隣接する前記リア延長部幅は、１インチから２．５インチの範囲とすることができる、項目１５に記載のゴルフクラブヘッド。

項目１７． トウ側交点とヒール側交点との間の前記リア延長部幅は、１インチから５インチの範囲とすることができる、項目１５に記載のゴルフクラブヘッド。

項目１８． 可動ウェイトが、ねじ付き締結具によって固定される、項目３に記載のゴルフクラブヘッド。

項目１９． 前記ウェイトチャネルがソール壁をさらに備えており、前記取り付け壁が前記ソールに対してほぼ垂直に配向されている、項目２に記載のゴルフクラブヘッド。

項目２０． ボディを備えるゴルフクラブヘッドであって、前記ボディは、打撃フェースと、リア端と、トウ端と、ヒール端と、クラウンと、ソールと、後縁部と、を備えており、前記ボディはさらに、前記打撃フェースと、打撃フェースリターンと、ウェイトチャネルをさらに有するリア延長部と、を備えている、第１の構成要素と、前記リア端の少なくとも一部を備える第２の構成要素と、を備えており、前記打撃フェースは、打撃フェース中心を有しており、Ｘ軸が、前記ゴルフクラブヘッドの前記ヒール端から前記トウ端まで、且つ、前記クラブヘッドがアドレス位置にあるときに接地面に平行な方向に、前記打撃フェース中心を通って延びており、Ｙ軸が、前記ゴルフクラブヘッドの前記クラウンから前記ソールまで、且つ、前記Ｘ軸に垂直な方向に、前記打撃フェースの中心を通って延びており、Ｚ軸が、前記打撃フェースから前記ゴルフクラブヘッドのリア端まで、且つ、前記Ｘ軸及び前記Ｙ軸に垂直な方向に、前記打撃フェース中心を通って延びており、
前記打撃フェースにほぼ平行であって前記打撃フェース中心に接するロフト面が、前記接地面に対してロフト角を形成し、ＸＹ平面が、前記Ｘ軸と前記Ｙ軸を通って延びており、ＹＺ平面が、前記Ｙ軸と前記Ｚ軸を通って延びており、前記第１の構成要素は、第１の密度を有する第１の材料を備えており、前記第２の構成要素は、第２の密度を有する第２の材料を備えており、前記第１の密度が前記第２の密度よりも大きく、前記第１の構成要素の前記打撃フェースリターンは、前記打撃フェースから後方に延在し、第１の構成要素クラウン部と第１の構成要素ソール部を備えており、前記リア延長部は、前記打撃フェースリターンの前記第１の構成要素ソール部から前記リア端に向かって延びており、前記第２の構成要素は、前記第１の構成要素に結合されて、前記ゴルフクラブヘッドの囲まれた中空内部を形成するように構成されており、前記打撃フェースリターンの前記第１の構成要素ソール部はさらに、前記リア延長部のトウ側のトウ延長部と、前記リア延長部のヒール側のヒール延長部と、を備えており、前記トウ延長部は、トウ延長部リア壁を有しており、前記ヒール延長部は、ヒール延長部リア壁を有しており、前記リア延長部は、幅と長さを有しており、前記リア延長部は、前記ウェイトチャネルを打撃フェースソールリターンに接続するトウ側壁とヒール側壁を備えており、前記リア延長部トウ側壁と前記トウ延長部リア壁は、トウ側壁角度を形成し、前記リア延長部ヒール側壁と前記ヒール延長部は、ヒール側壁角度を形成し、前記リア延長部トウ側壁と前記トウ延長部リア壁は、トウ側交点で結合されており、前記リア延長部ヒール側壁と前記ヒール延長部は、ヒール側交点で結合されており、交点平面は、前記トウ側交点と前記ヒール側交点と一致し、前記ＸＹ平面と平行に延びている、ゴルフクラブヘッド。

Claims (18)

1. ボディを備えるゴルフクラブヘッドであって、
   前記ボディは、打撃フェースと、リア端と、トウ端と、ヒール端と、クラウンと、ソールと、後縁と、を備えており、
   前記ボディはさらに、
   前記打撃フェースと、打撃フェースリターンと、ウェイトチャネルをさらに有するリア延長部と、を備え、前記ウェイトチャネルが前記ゴルフクラブヘッドの前記リア端の中央に位置する、第１の構成要素と、
   前記リア端の少なくとも一部を備える第２の構成要素と、を備えており、
   前記打撃フェースは、打撃フェース中心を有しており、
   Ｘ軸が、前記ゴルフクラブヘッドの前記ヒール端から前記トウ端まで、且つ、前記ゴルフクラブヘッドがアドレス位置にあるときに接地面に平行な方向に、前記打撃フェース中心を通って延びており、
   Ｙ軸が、前記ゴルフクラブヘッドの前記クラウンから前記ソールまで、且つ、前記Ｘ軸に垂直な方向に、前記打撃フェースの中心を通って延びており、
   Ｚ軸が、前記打撃フェースから前記ゴルフクラブヘッドのリア端まで、且つ、前記Ｘ軸及び前記Ｙ軸に垂直な方向に、前記打撃フェース中心を通って延びており、
   前記打撃フェースにほぼ平行であって前記打撃フェース中心に接するロフト面が、前記接地面に対してロフト角を形成し、
   ＸＹ平面が、前記Ｘ軸と前記Ｙ軸を通って延びており、
   ＹＺ平面が、前記Ｙ軸と前記Ｚ軸を通って延びており、
   前記第１の構成要素は、第１の密度を有する第１の材料を備えており、
   前記第２の構成要素は、第２の密度を有する第２の材料を備えており、
   前記第１の密度が前記第２の密度よりも大きく、
   前記第１の構成要素の前記打撃フェースリターンは、前記打撃フェースから後方に延在し、第１の構成要素クラウン部と第１の構成要素ソール部を備えており、
   前記リア延長部は、前記打撃フェースリターンの前記第１の構成要素ソール部から前記リア端に向かって延びており、
   前記第２の構成要素は、前記第１の構成要素に結合されて、前記ゴルフクラブヘッドの囲まれた中空内部を形成するように構成されており、
   前記打撃フェースリターンの前記第１の構成要素ソール部はさらに、前記リア延長部のトウ側にあるトウ延長部と、前記リア延長部のヒール側にあるヒール延長部と、を備えており、
   前記トウ延長部は、トウ延長部リア壁を有しており、前記ヒール延長部は、ヒール延長部リア壁を有しており、
   前記第１の構成要素の質量は、前記ゴルフクラブヘッドの質量の８５％から９６％であり、
   前記ウェイトチャネルは、前記ボディの前記リア端と前記ソールにおいて露出しており、
   前記ウェイトチャネルは、３つの位置のうちの１つにおいて可動ウェイトを受容するように構成されている、ゴルフクラブヘッド。
2. 前記リア延長部は、前記ウェイトチャネルを前記打撃フェースリターンの前記第１の構成要素ソール部に接続するトウ側壁とヒール側壁を備えている、請求項１に記載のゴルフクラブヘッド。
3. 前記リア延長部の前記トウ側壁と前記トウ延長部リア壁は、トウ側壁角度を形成し、
   前記リア延長部の前記ヒール側壁と前記ヒール延長部リア壁は、ヒール側壁角度を形成する、請求項２に記載のゴルフクラブヘッド。
4. 前記トウ側壁角度と前記ヒール側壁角度は、角度の合計が１８０度になるように補角である、請求項３に記載のゴルフクラブヘッド。
5. 前記リア延長部の前記トウ側壁と前記トウ延長部リア壁は、トウ側交点で結合されており、前記リア延長部の前記ヒール側壁と前記ヒール延長部リア壁は、ヒール側交点で結合されており、
   交点平面は、前記トウ側交点と前記ヒール側交点と一致し、前記ＸＹ平面と平行に延びている、請求項４に記載のゴルフクラブヘッド。
6. 前記ウェイトチャネルが、３つのねじ穴を有する取り付け壁をさらに備えており、
   前記３つのねじ穴が、トウ側ねじ穴と、中央ねじ穴と、ヒール側ねじ穴と、を備えており、
   前記中央ねじ穴が、前記取り付け壁の長さの中央点に位置する、請求項１に記載のゴルフクラブヘッド。
7. 前記ウェイトチャネルが、３つの穴を有する取り付け壁をさらに備えており、
   前記３つの穴が、トウ側穴と、中央穴と、ヒール側穴と、を備えており、
   前記中央穴が、前記取り付け壁の長さの中央点に位置しており、
   前記リア延長部は、リア延長部前方中間点と前記取り付け壁の前記中央穴の中心との間に延在するリア延長軸を備えており、
   前記リア延長部前方中間点は、前記トウ側交点と前記ヒール側交点との間の半分の位置にある、請求項５に記載のゴルフクラブヘッド。
8. 前記リア延長軸は、前記交点平面に対して垂直である、請求項７に記載のゴルフクラブヘッド。
9. 前記リア延長軸は、前記交点平面に対して垂直ではない、請求項７に記載のゴルフクラブヘッド。
10. トウ側軸角度は、前記リア延長軸のトウ側において、前記ゴルフクラブヘッドのソールから見て測定される前記交点平面と前記リア延長軸との間の角度を有しており、
    ヒール側軸角度は、前記リア延長軸のヒール側において、前記ゴルフクラブヘッドのソールから見て測定される前記交点平面と前記リア延長軸との間の角度を有しており、
    前記トウ側軸角度と前記ヒール側軸角度は、１８０度となる補角である、請求項７に記載のゴルフクラブヘッド。
11. 前記リア延長部は、前記ヒール端よりも前記ゴルフクラブヘッドの前記トウ端に近い前記打撃フェースリターンの前記第１の構成要素ソール部に取り付けられており、
    前記トウ側軸角度は９０度よりも大きく、前記ヒール側軸角度は９０度よりも小さい、請求項１０に記載のゴルフクラブヘッド。
12. 前記リア延長部は、前記トウ端よりも前記ゴルフクラブヘッドの前記ヒール端に近い前記打撃フェースリターンの前記第１の構成要素ソール部に取り付けられており、
    前記ヒール側軸角度は９０度よりも大きく、前記トウ側軸角度は９０度よりも小さい、請求項１０に記載のゴルフクラブヘッド。
13. 前記リア延長部は、前記打撃フェースリターンの前記第１の構成要素ソール部の後方周囲の後方において、ヒールからソール方向に測定されるリア延長部幅を備えており、
    前記リア延長部幅は、前記ソールの全幅の２５％から８５％の範囲である、請求項１～１２のいずれか一項に記載のゴルフクラブヘッド。
14. 前記ウェイトチャネルに隣接する前記リア延長部幅は、１インチから２．５インチの範囲とすることができる、請求項１３に記載のゴルフクラブヘッド。
15. トウ側交点とヒール側交点との間の前記リア延長部幅は、１インチから５インチの範囲とすることができる、請求項１３に記載のゴルフクラブヘッド。
16. 可動ウェイトが、ねじ付き締結具によって固定される、請求項１～１５のいずれか一項に記載のゴルフクラブヘッド。
17. 前記ウェイトチャネルがソール壁をさらに備えており、
    前記取り付け壁が前記ソールに対してほぼ垂直に配向されている、請求項６又は７に記載のゴルフクラブヘッド。
18. ボディを備えるゴルフクラブヘッドであって、
    前記ボディは、打撃フェースと、リア端と、トウ端と、ヒール端と、クラウンと、ソールと、後縁部と、を備えており、
    前記ボディはさらに、
    前記打撃フェースと、打撃フェースリターンと、ウェイトチャネルをさらに有するリア延長部と、を備えている、第１の構成要素と、
    前記リア端の少なくとも一部を備える第２の構成要素と、を備えており、
    前記打撃フェースは、打撃フェース中心を有しており、
    Ｘ軸が、前記ゴルフクラブヘッドの前記ヒール端から前記トウ端まで、且つ、前記ゴルフクラブヘッドがアドレス位置にあるときに接地面に平行な方向に、前記打撃フェース中心を通って延びており、
    Ｙ軸が、前記ゴルフクラブヘッドの前記クラウンから前記ソールまで、且つ、前記Ｘ軸に垂直な方向に、前記打撃フェースの中心を通って延びており、
    Ｚ軸が、前記打撃フェースから前記ゴルフクラブヘッドのリア端まで、且つ、前記Ｘ軸及び前記Ｙ軸に垂直な方向に、前記打撃フェース中心を通って延びており、
    前記打撃フェースにほぼ平行であって前記打撃フェース中心に接するロフト面が、前記接地面に対してロフト角を形成し、
    ＸＹ平面が、前記Ｘ軸と前記Ｙ軸を通って延びており、
    ＹＺ平面が、前記Ｙ軸と前記Ｚ軸を通って延びており、
    前記第１の構成要素は、第１の密度を有する第１の材料を備えており、
    前記第２の構成要素は、第２の密度を有する第２の材料を備えており、
    前記第１の密度が前記第２の密度よりも大きく、
    前記第１の構成要素の前記打撃フェースリターンは、前記打撃フェースから後方に延在し、第１の構成要素クラウン部と第１の構成要素ソール部を備えており、
    前記リア延長部は、前記打撃フェースリターンの前記第１の構成要素ソール部から前記リア端に向かって延びており、
    前記第２の構成要素は、前記第１の構成要素に結合されて、前記ゴルフクラブヘッドの囲まれた中空内部を形成するように構成されており、
    前記打撃フェースリターンの前記第１の構成要素ソール部はさらに、前記リア延長部のトウ側にあるトウ延長部と、前記リア延長部のヒール側にあるヒール延長部と、を備えており、
    前記トウ延長部は、トウ延長部リア壁を有しており、前記ヒール延長部は、ヒール延長部リア壁を有しており、
    前記リア延長部は、幅と長さを有しており、
    前記リア延長部は、前記ウェイトチャネルを前記打撃フェースリターンの前記第１の構成要素ソール部に接続するトウ側壁とヒール側壁を備えており、
    前記リア延長部の前記トウ側壁と前記トウ延長部リア壁は、トウ側壁角度を形成し、
    前記リア延長部の前記ヒール側壁と前記ヒール延長部リア壁は、ヒール側壁角度を形成し、
    前記リア延長部の前記トウ側壁と前記トウ延長部リア壁は、トウ側交点で結合されており、前記リア延長部の前記ヒール側壁と前記ヒール延長部リア壁は、ヒール側交点で結合されており、
    交点平面は、前記トウ側交点と前記ヒール側交点と一致し、前記ＸＹ平面と平行に延びており、
    前記ウェイトチャネルは、前記ボディの前記リア端と前記ソールにおいて露出しており、
    前記ウェイトチャネルは、３つの位置のうちの１つにおいて可動ウェイトを受容するように構成されている、ゴルフクラブヘッド。


Images
