JP7447397B2 - 感光性着色樹脂組成物、カラーフィルタ、及び画像表示装置 - Google Patents

Description

本発明は、感光性着色樹脂組成物、カラーフィルタ、及び画像表示装置に関する。

従来、液晶表示装置等に用いられるカラーフィルタを製造する方法としては、顔料分散法、染色法、電着法、印刷法が知られている。中でも、分光特性、耐久性、パターン形状及び精度等の観点から、平均的に優れた特性を有する顔料分散法が最も広範に採用されている。

近年、カラーフィルタに対して、より高輝度、高コントラスト且つ高色域化が要求されている。カラーフィルタの色を決める色材としては、耐熱性、耐光性等の観点から一般には顔料が用いられているが、顔料では特に高輝度については市場要求を満たすことが出来なくなってきており、色材として顔料に替えて染料を用いる検討が盛んにおこなわれている。緑色画素については染料として特定のフタロシアニン化合物を用いる検討が行われている（例えば、特許文献１及び２参照）。

国際公開第２０１４／１５７３８７号 特開２０１４－４３５５６号公報

本発明者らが検討を行ったところ、特許文献１及び２に記載されている感光性着色樹脂組成物では高輝度のパターンが得られるものの、フタロシアニン化合物の溶解性が十分ではなく、得られるパターンのコントラストが不十分であることが見出された。
そこで本発明は、コントラストが実用上十分なパターンを形成可能な感光性着色樹脂組成物を提供することを目的とする。

本発明者らが鋭意検討を行った結果、着色剤として特定のフタロシアニン化合物を用い、さらに、感光性着色樹脂組成物中の水分の含有割合を特定範囲とすることで、上記課題を解決することができることを見出し、本発明に至った。
すなわち、本発明は以下の［１］～［５］の構成を有する。

［１］ （Ａ）着色剤、（Ｂ）有機溶剤、（Ｃ）アルカリ可溶性樹脂、及び（Ｄ）光重合開始剤を含有する感光性着色樹脂組成物であって、
前記（Ａ）着色剤が、下記一般式（１）で表される化学構造を有するフタロシアニン化合物を含み、
感光性着色樹脂組成物中の水分含有割合が０．２質量％以上であることを特徴とする感光性着色樹脂組成物。

（式（１）中、Ａ¹～Ａ¹⁶は各々独立に、水素原子、ハロゲン原子、又は下記一般式（２）で表される基を表す。ただし、Ａ¹～Ａ¹⁶のうち１つ以上は下記一般式（２）で表される基を表す。）

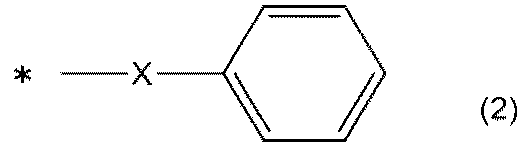

（式（２）中、Ｘは２価の連結基を表す。式（２）中のベンゼン環は任意の置換基を有していてもよい。＊は結合手を表す。）

［２］ 前記一般式（１）で表される化学構造を有するフタロシアニン化合物の含有割合が、全固形分中に１質量％以上である、［１］に記載の感光性着色樹脂組成物。
［３］ 前記（Ｂ）有機溶剤が、プロピレングリコールモノメチルエーテルアセテートを含有する、［１］又は［２］に記載の感光性着色樹脂組成物。

［４］ ［１］～［３］のいずれかに記載の感光性着色樹脂組成物を用いて作成した画素を有する、カラーフィルタ。
［５］ ［４］に記載のカラーフィルタを有する、画像表示装置。

本発明によれば、コントラストが実用上十分なパターンを形成可能な感光性着色樹脂組成物を提供することができる。

図１は、本発明のカラーフィルタを有する有機ＥＬ表示素子の一例を示す断面概略図である。

本発明において、「重量平均分子量」とは、ＧＰＣ（ゲルパーミエーションクロマトグラフィー）によるポリスチレン換算の重量平均分子量（Ｍｗ）をさす。
また本発明において、「アミン価」とは、特に断りのない限り有効固形分換算のアミン価を表し、分散剤の固形分１ｇあたりの塩基量と当量のＫＯＨの質量で表される値である。
また本発明において、「Ｃ．Ｉ．」とはカラーインデックスを意味する。

［１］感光性着色樹脂組成物の構成成分
以下に本発明の感光性着色樹脂組成物の各構成成分を説明する。本発明に係る感光性着色樹脂組成物は、（Ａ）着色剤、（Ｂ）有機溶剤、（Ｃ）アルカリ可溶性樹脂、及び（Ｄ）光重合開始剤を必須成分とし、更に要すれば、上記成分以外の他の添加物等が配合されていてもよい。
以下、各構成成分を説明する。

［１－１］（Ａ）着色剤
本発明の感光性着色樹脂組成物に含まれる（Ａ）着色剤は、下記一般式（１）で表される化学構造を有するフタロシアニン化合物（以下、「フタロシアニン化合物（１）」と称する場合がある。）を含む。

式（１）中、Ａ¹～Ａ¹⁶は各々独立に、水素原子、ハロゲン原子、又は下記一般式（２）で表される基を表す。ただし、Ａ¹～Ａ¹⁶のうち１つ以上は下記一般式（２）で表される基を表す。

式（２）中、Ｘは２価の連結基を表す。式（２）中のベンゼン環は任意の置換基を有していてもよい。＊は結合手を表す。

本発明の感光性着色樹脂組成物に含まれる（Ａ）着色剤はフタロシアニン化合物（１）を含むが、フタロシアニン化合物（１）は、フタロシアニン環同士のπ－π相互作用、前記一般式（２）で表される基同士のπ－π相互作用によって分子同士が会合しやすく、二分子間の会合体形成によって輝度が高くなると考えられる。

その一方で本発明者らの検討によって、フタロシアニン化合物（１）は有機溶剤中には十分に溶解しにくく、凝集して沈降しやすいことが見出された。

フタロシアニン化合物（１）が感光性着色樹脂組成物中に十分に溶解した状態でないと、フタロシアニン化合物（１）の粒子同士が加熱硬化によっても凝集し、発生した凝集体による光散乱によってコントラストが低下しやすい傾向があると考えられる。

本発明者らの検討によって、感光性着色樹脂組成物中の水分含有割合を０．２質量％以上にすることで、フタロシアニン化合物（１）を感光性着色樹脂組成物中に十分に溶解させて、コントラスト低下を抑制することができることが見出された。これは、感光性着色樹脂組成物中の水分含有割合を０．２質量％以上とすることで、フタロシアニン化合物（１）の、ｓｐ値（Ｓｏｌｕｂｉｌｉｔｙ Ｐａｒａｍｅｔｅｒ）が高い前記式（２）で表される基に水分子が効果的に配位し、フタロシアニン化合物（１）同士のスタッキングが緩和されることで、フタロシアニン化合物（１）同士の凝集が抑えられたからであると考えられる。

（Ａ¹～Ａ¹⁶）
前記式（１）中、Ａ¹～Ａ¹⁶は各々独立に、水素原子、ハロゲン原子、又は下記一般式（２）で表される基を表す。ただし、Ａ¹～Ａ¹⁶のうち１つ以上は下記一般式（２）で表される基を表す。

式（２）中、Ｘは２価の連結基を表す。式（２）中のベンゼン環は任意の置換基を有していてもよい。＊は結合手を表す。

Ａ¹～Ａ¹⁶におけるハロゲン原子としては、フッ素原子、塩素原子、臭素原子などが挙げられるが、カラーフィルタに用いられる緑色色素として最適な色相に調整するとの観点や輝度を高くするとの観点からフッ素原子が好ましい。

（Ｘ）
前記一般式（２）中のＸは２価の連結基を表す。２価の連結基としては特に限定されないが、酸素原子、硫黄原子、又は－Ｎ（Ｒ^a1）－基（Ｒ^a1は水素原子、又は炭素数１～６の脂肪族炭化水素基を表す。）が挙げられる。これらの中でもフタロシアニン化合物（１）のベーク時における安定性の観点から、酸素原子又は硫黄原子が好ましく、酸素原子がより好ましい。

（ベンゼン環が有していてもよい置換基）
また、式（２）中のベンゼン環は任意の置換基を有していてもよい。該置換基としては特に限定されないが、ハロゲン原子、アルキル基、アルコキシ基（－ＯＲ^A基（ただし、Ｒ^Aはアルキル基を表す。））、アルコキシカルボニル基（－ＣＯＯＲ^A基（ただし、Ｒ^Aはアルキル基を表す。））、アリール基、アリールオキシ基（－ＯＲ^B基（ただし、Ｒ^Bはアリール基を表す。））、アリールオキシカルボニル基（－ＣＯＯＲ^B基（ただし、Ｒ^Bはアリール基を表す。））が挙げられ、これらの基に含まれるアルキル基（－Ｒ^A基）やアリール基（－Ｒ^B基）が、さらにこれらの置換基で置換されていてもよい。これらの中でも、溶剤との親和性や輝度の観点から、アルコキシカルボニル基が好ましい。

なおこれらの基に含まれるアルキル基は、直鎖状でも、分岐鎖状でも、環状でもよいが、有機溶剤との親和性の観点から直鎖状であることが好ましい。
アルキル基の炭素数は特に限定されないが、通常１以上、２以上が好ましく、また、６以下が好ましく、５以下がより好ましく、４以下がさらに好ましい。前記下限値以上とすることで、分子間での絡まりを抑制し、凝集を抑制する傾向があり、また、前記上限値以下とすることで、有機溶剤との親和性が向上し経時安定性が向上する傾向がある。
アルキル基の具体例としては、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ヘキシル基などが挙げられ、分子間での絡まりを抑制する自由度の観点から、メチル基又はエチル基が好ましく、エチル基がより好ましい。

またこれらの基に含まれるアリール基は、芳香族炭化水素環基であってもよく、芳香族複素環基であってもよい。
アリール基の炭素数は特に限定されないが、通常４以上、６以上が好ましく、また、１２以下が好ましく、１０以下がより好ましく、８以下がさらに好ましい。前記下限値以上とすることで立体反発効果が生まれ、有機溶剤中での凝集が抑えられる傾向があり、また、前記上限値以下とすることで有機溶剤との親和性が担保でき、経時安定性が向上する傾向がある。

芳香族炭化水素環基における芳香族炭化水素環としては、単環であっても縮合環であってもよい。芳香族炭化水素環基としては、例えば、１個の遊離原子価を有する、ベンゼン環、ナフタレン環、ペンタレン環、インデン環、アズレン環、ヘプタレン環などの基が挙げられる。
また、芳香族複素環基における芳香族複素環としては、単環であっても縮合環であってもよい。芳香族複素環基としては、例えば、１個の遊離原子価を有する、フラン環、チオフェン環、ピロール環、２Ｈ－ピラン環、４Ｈ－チオピラン環、ピリジン環、１，３－オキサゾール環、イソオキサゾール環、１，３－チアゾール環、イソチアゾール環、イミダゾール環、ピラゾール環、フラザン環、ピラジン環、ピリミジン環、ピリダジン環、１，３，５－トリアジン環、ベンゾフラン環 、２－ベンゾフラン環、ベンゾチオフェン環、２－ベンゾチオフェン環、１Ｈ－ピロリジン環、インドール環、イソインドール環、インドリジン環、２Ｈ－１－ベンゾピラン環、１Ｈ－２－ベンゾピラン環、キノリン環、イソキノリン環、４Ｈ－キノリジン環、ベンゾイミダゾール環、１Ｈ－インダゾール環、キノキサリン環、キナゾリン環、シンノリン環、フタラジン環、１，８－ナフチリジン環、プリン環、プテリジン環などの基が挙げられる。

式（２）中のベンゼン環が任意の置換基を有する場合、その置換数は特に限定されないが、染料分子同士でπ－πスタッキングして耐熱性が向上し、染料の分解による輝度低下が抑制されるとの観点から、該ベンゼン環１つに対して置換数が１であることが好ましい。
また、式（２）中のベンゼン環が任意の置換基を有する場合、その置換位置は、ｏ－位でも、ｍ－位でも、ｐ－位でもよいが、最密構造をとるスタッキングが可能になるとの観点から、ｐ－位が好ましい。

Ａ¹～Ａ¹⁶のうち１つ以上は前記一般式（２）で表される基を表すが、有機溶剤への溶解性や輝度の観点から、Ａ¹～Ａ⁴のうち１つ以上が前記一般式（２）で表される基であり、Ａ⁵～Ａ⁸のうち１つ以上が前記一般式（２）で表される基であり、Ａ⁹～Ａ¹²のうち１つ以上が前記一般式（２）で表される基であり、かつ、Ａ¹³～Ａ¹⁶のうち１つ以上が前記一般式（２）で表される基であることが好ましく、Ａ¹～Ａ⁴のうち２つ以上が前記一般式（２）で表される基であり、Ａ⁵～Ａ⁸のうち２つ以上が前記一般式（２）で表される基であり、Ａ⁹～Ａ¹²のうち２つ以上が前記一般式（２）で表される基であり、かつ、Ａ¹³～Ａ¹⁶のうち２つ以上が前記一般式（２）で表される基であることがより好ましい。
特に、カラーフィルタで求められる色目や、有機溶剤との親和性の観点から、Ａ²、Ａ³、Ａ⁶、Ａ⁷、Ａ¹⁰、Ａ¹¹、Ａ¹⁴、及びＡ¹⁵が前記一般式（２）で表される基であり、かつ、Ａ¹、Ａ⁴、Ａ⁵、Ａ⁸、Ａ⁹、Ａ¹²、Ａ¹³、及びＡ¹⁶がハロゲン原子であることが特に好ましい。

フタロシアニン化合物（１）の具体例としては、例えば以下のものが挙げられる。

フタロシアニン化合物（１）の製造方法としては公知の方法を採用することができ、例えば、特開平０５－３４５８６１号公報に記載の方法を採用することができる。

（Ａ）着色剤は、フタロシアニン化合物（１）以外に、その他の着色剤を含んでいてもよい。その他の着色剤としては、顔料や染料が挙げられる。これらの中でも、緑色画素用途に用いる場合には、緑色顔料、緑色染料、黄色顔料、黄色染料などを用いることが好ましい。
緑色顔料としては、Ｃ．Ｉ．ピグメントグリーン７、３６、５８、５９、６２、６３などが挙げられ、輝度の観点からＣ．Ｉ．ピグメントグリーン５８が好ましい。
緑色染料としては、カラーインデックスで染料に分類されているものの中で、Ｃ．Ｉ．ソルベント染料としてＣ．Ｉ．ソルベントグリーン１、３、４、５、７、２８、２９、３２、３３、３４、３５が挙げられ、またＣ．Ｉ．アシッド染料としてＣ．Ｉ．アシッド・グリーン１、３、５、９、１６、２５、２７、５０、５８、６３、６５、８０、１０４、１０５、１０６、１０９、Ｃ．Ｉ．モーダント染料としてＣ．Ｉ．モーダント・グリーン１、３、４、５、１０、１５、１９、２６、２９、３３、３４、３５、４１、４３、５３などが挙げられる。これらの中でも、熱焼成時の染料分解抑制の観点からＣ．Ｉ．ソルベントグリーン１、３、４、５、７、２８、２９、３２、３３、３４、３５が好ましい。

黄色顔料としては、Ｃ．Ｉ．ピグメントイエロー１、１：１、２、３、４、５、６、９、１０、１２、１３、１４、１６、１７、２０、２４、３１、３２、３４、３５、３５：１、３６、３６：１、３７、３７：１、４０、４１、４２、４３、４８、５３、５５、６１、６２、６２：１、６３、６５、７３、７４、７５，８１、８３、８６、８７、９３、９４、９５、９７、１００、１０１、１０４、１０５、１０８、１０９、１１０、１１１、１１６、１１７、１１９、１２０、１２５、１２６、１２７、１２７：１、１２８、１２９、１３３、１３４、１３６、１３７、１３８、１３９、１４２、１４７、１４８、１５０、１５１、１５３、１５４、１５５、１５７、１５８、１５９、１６０、１６１、１６２、１６３、１６４、１６５、１６６、１６７、１６８、１６９、１７０、１７２、１７３、１７４、１７５、１７６、１８０、１８１、１８２、１８３、１８４、１８５、１８８、１８９、１９０、１９１、１９１：１、１９２、１９３、１９４、１９５、１９６、１９７、１９８、１９９、２００、２０２、２０３、２０４、２０５、２０６、２０７、２０８、及び下記式（ｉ）で表されるアゾバルビツール酸のニッケルとの１：１錯体又はその互換異性体に、他の化合物が挿入されてなる化合物（以下、「式（ｉ）で表されるニッケルアゾ錯体」と称する場合がある。）等が挙げられる。

また、前記他の化合物としては、下記式（ｉｉ）で表される化合物などが挙げられる。

この中でも、高輝度および高色域の観点から、Ｃ．Ｉ．ピグメントイエロー８３、１１７、１２９、１３８、１３９、１５４、１５５、１８０、１８５、及び式（ｉ）で表されるニッケルアゾ錯体が好ましく、Ｃ．Ｉ．ピグメントイエロー８３、１３８、１３９、１８０、１８５及び式（ｉ）で表されるニッケルアゾ錯体がより好ましい。

黄色染料としては、バルビツール酸アゾ系染料、ピリドンアゾ系染料、ピラゾロンアゾ系染料、キノフタロン系染料、シアニン系染料などが挙げられる。その具体例としては、特開２０１０－１６８５３１号公報に記載の具体的化合物が挙げられる。
カラーインデックスで染料に分類されているものの中で、Ｃ．Ｉ．ソルベント染料として、Ｃ．Ｉ．ソルベント・イエロー４、１４、１５、２３、２４、３８、６２、６３、６８、７９、８２、９４、９８、９９、１６２、１６３などが挙げられる。またＣ．Ｉ．アシッド染料としてＣ．Ｉ．アシッド・イエロー１、３、７、９、１１、１７、２３、２５、２９、３４、３６、３８、４０、４２、５４、６５、７２、７３、７６、７９、９８、９９、１１１、１１２、１１３、１１４、１１６、１１９、１２３、１２８、１３４、１３５、１３８、１３９、１４０、１４４、１５０、１５５、１５７、１６０、１６１、１６３、１６８、１６９、１７２、１７７、１７８、１７９、１８４、１９０、１９３、１９６、１９７、１９９、２０２、２０３、２０４、２０５、２０７、２１２、２１４、２２０、２２１、２２８、２３０、２３２、２３５、２３８、２４０、２４２、２４３、２５１やその誘導体が挙げられる。またＣ．Ｉ．ダイレクト染料としてＣ．Ｉ．ダイレクト・イエロー２、３３、３４、３５、３８、３９、４３、４７、５０、５４、５８、６８、６９、７０、７１、８６、９３、９４、９５、９８、１０２、１０８、１０９、１２９、１３６、１３８、１４１などの染料が挙げられる。さらに、Ｃ．Ｉ．モーダント染料としてＣ．Ｉ．モーダント・イエロー５、８、１０、１６、２０、２６、３０、３１、３３、４２、４３、４５、５６、６１、６２、６５などの染料が挙げられ、好ましくは、Ｃ．Ｉ．ソルベント・イエロー４、１４、１５、２３、２４、３８、６２、６３、６８、８２、９４、９８、９９、１６２、Ｃ．Ｉ．アシッド・イエロー１、３、７、９、１１、１７、２３、２５、２９、３４、３６、３８、４０、４２、５４、６５、７２、７３、７６、７９、９８、９９、１１１、１１２、１１３、１１４、１１６、１１９、１２３、１２８、１３４、１３５、１３８、１３９、１４０、１４４、１５０、１５５、１５７、１６０、１６１、１６３、１６８、１６９、１７２、１７７、１７８、１７９、１８４、１９０、１９３、１９６、１９７、１９９、２０２、２０３、２０４、２０５、２０７、２１２、２１４、２２０、２２１、２２８、２３０、２３２、２３５、２３８、２４０、２４２、２４３、２５１、２３、２５、２９、３４、４０、４２、７２、７６、９９、１１１、１１２、１１４、１１６、１６３、２４３やその誘導体が挙げられる。
これらの中でも、熱焼成時の染料分解抑制の観点から、Ｃ．Ｉ．ソルベント・イエロー４、１４、１５、２３、２４、３８、６２、６３、６８、７９、８２、９４、９８、９９、１６２及び１６３からなる群から選ばれる少なくとも１種であることが好ましい。

顔料の平均一次粒子径は、通常０．２μｍ以下、好ましくは０．１μｍ以下、より好ましくは０．０４μｍ以下である。顔料の微粒化に際しては、上述したソルベントソルトミリングのような手法が好適に用いられる。

本発明の感光性着色樹脂組成物における（Ａ）着色剤の含有割合は特に限定されないが、全固形分中に１質量％以上が好ましく、５質量％以上がより好ましく、１０質量％以上がさらに好ましく、１３質量％以上がよりさらに好ましく、１５質量％以上が特に好ましく、１８質量％以上が最も好ましく、また、６０質量％以下が好ましく、５０質量％以下がより好ましく、４５質量％以下がさらに好ましく、４０質量％以下がよりさらに好ましく、３５質量％以下がよりさらに好ましく、３０質量％以下が特に好ましい。前記下限値以上とすることでカラーフィルタとしての所望の色度、膜厚となる傾向があり、また、前記上限値以下とすることで保存安定性が良化する傾向がある。

本発明の感光性着色樹脂組成物におけるフタロシアニン化合物（１）の含有割合は特に限定されないが、全固形分中に１質量％以上が好ましく、５質量％以上がより好ましく、１０質量％以上がさらに好ましく、１３質量％以上がよりさらに好ましく、１５質量％以上が特に好ましく、１８質量％以上が最も好ましく、また、５０質量％以下がより好ましく、４０質量％以下がさらに好ましく、３５質量％以下がよりさらに好ましく、３０質量％以下が特に好ましく、２５質量％以下が最も好ましい。前記下限値以上とすることでフタロシアニン化合物（１）が効率的に会合し、輝度及びコントラストが向上する傾向があり、また、前記上限値以下とすることで保存安定性が良化する傾向がある。

その他の着色剤を含む場合、その含有割合は特に限定されないが、全固形分中に１質量％以上が好ましく、２質量％以上がより好ましく、３質量％以上がさらに好ましく、４質量％以上がよりさらに好ましく、５質量％以上が特に好ましく、また、５０質量％以下が好ましく、４０質量％以下がより好ましく、３０質量％以下がさらに好ましく、２０質量％以下がよりさらに好ましく、１０質量％以下が特に好ましい。前記下限値以上とすることでカラーフィルタとしての所望の色度、膜厚となる傾向があり、また、前記上限値以下とすることで輝度や保存安定性が良化する傾向がある。

［１－２］（Ｂ）有機溶剤
（Ｂ）有機溶剤は、本発明の感光性着色樹脂組成物や顔料分散液において、着色剤、アルカリ可溶性樹脂、光重合開始剤、その他の成分を溶解又は分散させ、粘度を調節する機能を有する。
かかる（Ｂ）有機溶剤としては、各成分を溶解または分散させることができるものであればよい。

このような有機溶剤としては、例えば、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、エチレングリコールモノプロピルエーテル、エチレングリコールモノブチルエーテル、プロピレングリコールモノメチルエーテル、プロピレングリコールモノエチルエーテル、プロピレングリコールモノ－ｎ－ブチルエーテル、プロピレングリコール－ｔ－ブチルエーテル、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル、ジエチレングリコールモノ－ｎ－ブチルエーテル、メトキシメチルペンタノール、プロピレングリコールモノエチルエーテル、ジプロピレングリコールモノエチルエーテル、ジプロピレングリコールモノメチルエーテル、３－メチル－３－メトキシブタノール、トリエチレングリコールモノメチルエーテル、トリエチレングリコールモノエチルエーテル、トリプロピレングリコールメチルエーテルのようなグリコールモノアルキルエーテル類；

エチレングリコールジメチルエーテル、エチレングリコールジエチルエーテル、ジエチレングリコールジメチルエーテル、ジエチレングリコールジエチルエーテル、ジエチレングリコールジプロピルエーテル、ジエチレングリコールジブチルエーテル、ジプロピレングリコールジメチルエーテルのようなグリコールジアルキルエーテル類；
エチレングリコールモノメチルエーテルアセテート、エチレングリコールモノエチルエーテルアセテート、エチレングリコールモノ－ｎ－ブチルエーテルアセテート、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノエチルエーテルアセテート、プロピレングリコールモノプロピルエーテルアセテート、プロピレングリコールモノブチルエーテルアセテート、メトキシブチルアセテート、３－メトキシブチルアセテート、メトキシペンチルアセテート、ジエチレングリコールモノメチルエーテルアセテート、ジエチレングリコールモノエチルエーテルアセテート、ジエチレングリコールモノ－ｎ－ブチルエーテルアセテート、ジプロピレングリコールモノメチルエーテルアセテート、トリエチレングリコールモノメチルエーテルアセテート、トリエチレングリコールモノエチルエーテルアセテート、３－メチル－３－メトキシブチルアセテートのようなグリコールアルキルエーテルアセテート類；

エチレングリコールジアセテート、１，３－ブチレングリコールジアセテート、１，６－ヘキサノールジアセテートなどのグリコールジアセテート類；
シクロヘキサノールアセテートなどのアルキルアセテート類；
アミルエーテル、プロピルエーテル、ジエチルエーテル、ジプロピルエーテル、ジイソプロピルエーテル、ブチルエーテル、ジアミルエーテル、エチルイソブチルエーテル、ジヘキシルエーテルのようなエーテル類；
アセトン、メチルエチルケトン、メチルアミルケトン、メチルイソプロピルケトン、メチルイソアミルケトン、ジイソプロピルケトン、ジイソブチルケトン、メチルイソブチルケトン、シクロヘキサノン、エチルアミルケトン、メチルブチルケトン、メチルヘキシルケトン、メチルノニルケトン、メトキシメチルペンタノンのようなケトン類；
エタノール、プロパノール、ブタノール、ヘキサノール、シクロヘキサノール、エチレングリコール、プロピレングリコール、ブタンジオール、ジエチレングリコール、ジプロピレングリコール、トリエチレングリコール、メトキシメチルペンタノール、グリセリン、ベンジルアルコールのような１価又は多価アルコール類；
ｎ－ペンタン、ｎ－オクタン、ジイソブチレン、ｎ－ヘキサン、ヘキセン、イソプレン、ジペンテン、ドデカンのような脂肪族炭化水素類；
シクロヘキサン、メチルシクロヘキサン、メチルシクロヘキセン、ビシクロヘキシルのような脂環式炭化水素類；

ベンゼン、トルエン、キシレン、クメンのような芳香族炭化水素類；
アミルホルメート、エチルホルメート、酢酸エチル、酢酸ブチル、酢酸プロピル、酢酸アミル、メチルイソブチレート、エチレングリコールアセテート、エチルプロピオネート、プロピルプロピオネート、酪酸ブチル、酪酸イソブチル、イソ酪酸メチル、エチルカプリレート、ブチルステアレート、エチルベンゾエート、３－エトキシプロピオン酸メチル、３－エトキシプロピオン酸エチル、３－メトキシプロピオン酸メチル、３－メトキシプロピオン酸エチル、３－メトキシプロピオン酸プロピル、３－メトキシプロピオン酸ブチル、γ－ブチロラクトンのような鎖状又は環状エステル類；
３－メトキシプロピオン酸、３－エトキシプロピオン酸のようなアルコキシカルボン酸類；
ブチルクロライド、アミルクロライドのようなハロゲン化炭化水素類；
メトキシメチルペンタノンのようなエーテルケトン類；
アセトニトリル、ベンゾニトリルのようなニトリル類等が挙げられる。

上記に該当する市販の有機溶剤としては、ミネラルスピリット、バルソル＃２、アプコ＃１８ソルベント、アプコシンナー、ソーカルソルベントＮｏ．１及びＮｏ．２、ソルベッソ＃１５０、シェルＴＳ２８ ソルベント、カルビトール、エチルカルビトール、ブチルカルビトール、メチルセロソルブ、エチルセロソルブ、エチルセロソルブアセテート、メチルセロソルブアセテート、ジグライム（いずれも商品名）などが挙げられる。
これらの有機溶剤は、１種を単独で用いてもよく、２種以上を併用してもよい。

フォトリソグラフィ法にてカラーフィルタの画素を形成する場合、有機溶剤としては沸点が１００～２００℃（圧力１０１３．２５［ｈＰａ］条件下。以下、沸点に関しては全て同様。）の範囲のものを選択するのが好ましい。より好ましくは１２０～１７０℃の沸点をもつものである。
上記有機溶剤中、塗布性、表面張力などのバランスが良く、組成物中の構成成分の溶解度が比較的高い点からは、グリコールアルキルエーテルアセテート類が好ましく、プロピレングリコールモノメチルエーテルアセテートがより好ましい。

（Ｂ）有機溶剤がプロピレングリコールモノメチルエーテルアセテートを含有する場合、その含有割合は特に限定されないが、（Ｂ）有機溶剤中に１０質量％以上が好ましく、２０質量％以上がより好ましく、４０質量％以上がさらに好ましく、６０質量％以上がよりさらに好ましく、７０質量％以上が殊更に好ましく、８０質量％以上が特に好ましく、８５質量％以上が最も好ましく、また、通常１００質量％以下、９９質量％以下が好ましく、９５質量％以下がより好ましく、９０質量％以下がさらに好ましく、８８質量％以下が特に好ましい。前記下限値以上とすることで粘度を抑えることで塗膜面が均一となり、コントラストが向上する傾向があり、また、前記上限値以下とすることで保存安定性が良化する傾向がある。

また、グリコールアルキルエーテルアセテート類は、単独で使用してもよいが、他の有機溶剤を併用してもよい。併用する有機溶剤として、特に好ましいのはグリコールモノアルキルエーテル類である。中でも、特に組成物中の構成成分の溶解性の観点からプロピレングリコールモノメチルエーテルが好ましい。なお、グリコールモノアルキルエーテル類は極性が高く、添加量が多すぎると顔料が凝集しやすく、後に得られる感光性着色樹脂組成物の粘度が上がっていくなどの保存安定性が低下する傾向があるので、有機溶剤中のグリコールモノアルキルエーテル類の割合は５質量％～３０質量％が好ましく、５質量％～２０質量％がより好ましい。

また、１５０℃以上の沸点をもつ有機溶剤を併用することも好ましい。このような高沸点の有機溶剤を併用することにより、感光性着色樹脂組成物は乾きにくくなるが、急激に乾燥することによる顔料分散液の相互関係の破壊を起こし難くする効果がある。高沸点有機溶剤の含有割合は、（Ｂ）有機溶剤に対して３～５０質量％が好ましく、５～４０質量％がより好ましく、５～３０質量％が特に好ましい。前記下限値以上とすることで、例えばスリットノズル先端で着色剤成分などが析出・固化して異物欠陥を惹き起こすことを回避しやすい傾向があり、また前記上限値以下とすることで組成物の乾燥速度が遅くなって減圧乾燥プロセスのタクト不良や、プリベークのピン跡といった問題を惹き起こすことを回避しやすい傾向がある。
なお沸点１５０℃以上の有機溶剤が、グリコールアルキルエーテルアセテート類であっても、またグリコールアルキルエーテル類であってもよく、この場合は、沸点１５０℃以上の有機溶剤を別途含有させなくてもかまわない。
好ましい高沸点有機溶剤として、例えば前述の各種有機溶剤の中ではジエチレングリコールモノ－ｎ－ブチルエーテルアセテート、ジエチレングリコールモノエチルエーテルアセテート、ジプロピレングリコールメチルエーテルアセテート、１，３－ブチレングリコールジアセテート、１，６－ヘキサノールジアセテート、トリアセチンなどが挙げられる。

インクジェット法にてカラーフィルタの画素を形成する場合、有機溶剤としては、沸点が、通常１３０℃以上３００℃以下、好ましくは１５０℃以上２８０℃以下のものが適当である。前記下限値以上とすることで、得られる塗膜の均一性が良好となる傾向があり、前記上限値以下とすることで、焼成時の残留溶剤を低減しやすい傾向がある。
また、有機溶剤の蒸気圧は、得られる塗膜の均一性の観点から、通常１０ｍｍＨｇ以下、好ましくは５ｍｍＨｇ以下、より好ましくは１ｍｍＨｇ以下のものが使用できる。

なお、インクジェット法によるカラーフィルタ製造において、ノズルから発せられるインクは数～数十ｐＬと非常に微細であるため、ノズル口周辺あるいは画素バンク内に着弾する前に、有機溶剤が蒸発してインクが濃縮・乾固する傾向がある。これを回避するためには有機溶剤の沸点は高い方が好ましく、具体的には、沸点１８０℃以上の溶剤を含むことが好ましい。より好ましくは沸点が２００℃以上、特に好ましくは沸点が２２０℃以上である有機溶剤を含有する。また、沸点１８０℃以上である高沸点有機溶剤は感光性着色樹脂組成物に含まれる全溶剤中、５０質量％以上であることが好ましく、７０質量％以上がより好ましく、９０質量％以上が最も好ましい。前記下限値以上とすることで、液滴からの溶剤の蒸発防止効果が十分に発揮されやすい傾向がある。

好ましい高沸点有機溶剤として、例えば前述の各種溶剤の中ではジエチレングリコールモノ－ｎ－ブチルエーテルアセテート、ジエチレングリコールモノエチルエーテルアセテート、ジプロピレングリコールメチルエーテルアセテート、１，３－ブチレングリコールジアセテート、１，６－ヘキサノールジアセテート、トリアセチンなどが挙げられる。
さらに、感光性着色樹脂組成物の粘度調整や固形分の溶解度調整のためには、沸点が１８０℃より低い有機溶剤を一部含有することも効果的である。このような有機溶剤としては、低粘度で溶解性が高く、低表面張力であるような溶剤が好ましく、エーテル類、エステル類やケトン類などが好ましい。中でも特に、シクロヘキサノン、ジプロピレングリコールジメチルエーテル、シクロヘキサノールアセテートなどが好ましい。

一方、有機溶剤がアルコール類を含有すると、インクジェット法における吐出安定性が劣化する場合がある。よって、アルコール類は全溶剤中２０質量％以下とすることが好ましく、１０質量％以下がより好ましく、５質量％以下が特に好ましい。

本発明の感光性着色樹脂組成物に占める有機溶剤の含有割合は特に限定されないが、その上限は、通常９９質量％以下、好ましくは９０質量％以下、より好ましくは８５質量％以下である。前記上限値以下とすることで塗布膜を形成しやすくなる傾向がある。一方で、有機溶剤含有割合の下限は、塗布に適した粘性などを考慮して、通常７０質量％以上、好ましくは７５質量％以上、より好ましくは７８質量％以上である。

［１－３］（Ｃ）アルカリ可溶性樹脂
本発明の感光性着色樹脂組成物は、（Ｃ）アルカリ可溶性樹脂を含有する。（Ｃ）アルカリ可溶性樹脂を含有することで、光重合による膜硬化性と現像液による溶解性を両立することができる。
（Ｃ）アルカリ可溶性樹脂としては、例えば特開平７－２０７２１１号公報、特開平８－２５９８７６号公報、特開平１０－３００９２２号公報、特開平１１－１４０１４４号公報、特開平１１－１７４２２４号公報、特開２０００－５６１１８号公報、特開２００３－２３３１７９号公報などの各公報等に記載される公知の高分子化合物を使用することができるが、中でも好ましくは下記（Ｃ－１）～（Ｃ－５）の樹脂などが挙げられる。
（Ｃ－１）：エポキシ基含有（メタ）アクリレートと、他のラジカル重合性単量体との共重合体に対し、該共重合体が有するエポキシ基の少なくとも一部に不飽和一塩基酸を付加させてなる樹脂、或いは該付加反応により生じた水酸基の少なくとも一部に多塩基酸無水物を付加させて得られる、アルカリ可溶性樹脂（以下「樹脂（Ｃ－１）」と称する場合がある。）
（Ｃ－２）主鎖にカルボキシル基を含有する直鎖状アルカリ可溶性樹脂（以下、「樹脂（Ｃ－２）」と称する場合がある。）
（Ｃ－３）前記樹脂（Ｃ－２）のカルボキシル基部分に、エポキシ基含有不飽和化合物を付加させた樹脂（以下、「樹脂（Ｃ－３）」と称する場合がある。）
（Ｃ－４）（メタ）アクリル系樹脂（以下、「樹脂（Ｃ－４）」と称する場合がある。）
（Ｃ－５）カルボキシル基を有するエポキシ（メタ）アクリレート樹脂（以下、「樹脂（Ｃ－５）」と称する場合がある。）
このうち特に好ましくは樹脂（Ｃ－１）が挙げられ、以下詳述する。

なお、樹脂（Ｃ－２）～（Ｃ－５）は、アルカリ性の現像液によって溶解され、目的とする現像処理が遂行される程度に溶解性を有するものであれば何でもよく、各々、特開２００９－０２５８１３号公報に同項目として記載されているものを好ましく採用することができる。

（Ｃ－１）エポキシ基含有（メタ）アクリレートと、他のラジカル重合性単量体との共重合体に対し、該共重合体が有するエポキシ基の少なくとも一部に不飽和一塩基酸を付加させてなる樹脂、或いは該付加反応により生じた水酸基の少なくとも一部に多塩基酸無水物を付加させて得られるアルカリ可溶性樹脂
樹脂（Ｃ－１）の好ましい態様の１つとして、「エポキシ基含有（メタ）アクリレート５～９０モル％と、他のラジカル重合性単量体１０～９５モル％との共重合体に対し、該共重合体が有するエポキシ基の１０～１００モル％に不飽和一塩基酸を付加させてなる樹脂、或いは該付加反応により生じた水酸基の１０～１００モル％に多塩基酸無水物を付加させて得られるアルカリ可溶性樹脂」が挙げられる。

エポキシ基含有（メタ）アクリレートとしては、例えば、グリシジル（メタ）アクリレート、３，４－エポキシブチル（メタ）アクリレート、（３，４－エポキシシクロヘキシル）メチル（メタ）アクリレート、４－ヒドロキシブチル（メタ）アクリレートグリシジルエーテル等が例示できる。中でもグリシジル（メタ）アクリレートが好ましい。これらのエポキシ基含有（メタ）アクリレートは１種を単独で用いてもよく、２種以上を併用してもよい。

エポキシ基含有（メタ）アクリレートと共重合させる他のラジカル重合性単量体としては、下記一般式（Ｖ）で表される構造を有するモノ（メタ）アクリレートが好ましい。

式（Ｖ）中、Ｒ⁹¹～Ｒ⁹⁸は各々独立して、水素原子、又は炭素数１～３のアルキル基を表す。なお、Ｒ⁹⁶とＲ⁹⁸、又はＲ⁹⁵とＲ⁹⁷とが、互いに連結して環を形成していてもよい。
式（Ｖ）において、Ｒ⁹⁶とＲ⁹⁸、又はＲ⁹⁵とＲ⁹⁷とが連結して形成される環は、脂肪族環であるのが好ましく、飽和又は不飽和の何れでもよく、又、炭素数が５～６であるのが好ましい。

中でも、一般式（Ｖ）で表される構造としては、下記式（Ｖａ）、（Ｖｂ）、又は（Ｖｃ）で表される構造が好ましい。
アルカリ可溶性樹脂にこれらの構造を導入することによって、本発明の感光性着色樹脂組成物をカラーフィルタ形成用に使用する場合に、該感光性着色樹脂組成物の耐熱性が向上し、該感光性着色樹脂組成物を用いて形成された画素の強度が増す傾向がある。

なお、一般式（Ｖ）で表される構造を有するモノ（メタ）アクリレートは、１種を単独で用いてもよく、２種以上を併用してもよい。

前記一般式（Ｖ）で表される構造を有するモノ（メタ）アクリレートとしては、当該構造を有する限り公知の各種のものが使用できるが、特に下記一般式（ＶＩ）で表されるモノ（メタ）アクリレートが好ましい。

式（ＶＩ）中、Ｒ⁸⁹は水素原子又はメチル基を表し、Ｒ⁹⁰は下記一般式（Ｖ）で表される構造を表す。

エポキシ基含有（メタ）アクリレートと、他のラジカル重合性単量体との共重合体において、前記一般式（ＶＩ）で表されるモノ（メタ）アクリレートに由来する繰り返し単位の含有割合は、前記他のラジカル重合性単量体に由来する繰り返し単位中に、５～９０モル％含有するものが好ましく、１０～７０モル％含有するものが更に好ましく、１５～５０モル％含有するものが特に好ましい。

なお、前記一般式（ＶＩ）で表されるモノ（メタ）アクリレート以外の、他のラジカル重合性単量体としては、特に限定されるものではないが具体的には、例えば、スチレン、スチレンのα－、ｏ－、ｍ－、ｐ－アルキル、ニトロ、シアノ、アミド、エステル誘導体等のビニル芳香族類；ブタジエン、２，３－ジメチルブタジエン、イソプレン、クロロプレン等のジエン類；（メタ）アクリル酸メチル、（メタ）アクリル酸エチル、（メタ）アクリル酸－ｎ－プロピル、（メタ）アクリル酸－ｉｓｏ－プロピル、（メタ）アクリル酸－ｎ－ブチル、（メタ）アクリル酸－ｓｅｃ－ブチル、（メタ）アクリル酸－ｔｅｒｔ－ブチル、（メタ）アクリル酸ペンチル、（メタ）アクリル酸ネオペンチル、（メタ）アクリル酸イソアミル、（メタ）アクリル酸ヘキシル、（メタ）アクリル酸－２－エチルヘキシル、（メタ）アクリル酸ラウリル、（メタ）アクリル酸ドデシル、（メタ）アクリル酸シクロペンチル、（メタ）アクリル酸シクロヘキシル、（メタ）アクリル酸－２－メチルシクロヘキシル、（メタ）アクリル酸ジシクロヘキシル、（メタ）アクリル酸イソボロニル、（メタ）アクリル酸アダマンチル、（メタ）アクリル酸プロパギル、（メタ）アクリル酸フェニル、（メタ）アクリル酸ナフチル、（メタ）アクリル酸アントラセニル、（メタ）アクリル酸アントラニノニル、（メタ）アクリル酸ピペロニル、（メタ）アクリル酸サリチル、（メタ）アクリル酸フリル、（メタ）アクリル酸フルフリル、（メタ）アクリル酸テトラヒドロフリル、（メタ）アクリル酸ピラニル、（メタ）アクリル酸ベンジル、（メタ）アクリル酸フェネチル、（メタ）アクリル酸クレジル、（メタ）アクリル酸－１，１，１－トリフルオロエチル、（メタ）アクリル酸パーフルオルエチル、（メタ）アクリル酸パーフルオロ－ｎ－プロピル、（メタ）アクリル酸パーフルオロ－ｉｓｏ－プロピル、（メタ）アクリル酸トリフェニルメチル、（メタ）アクリル酸クミル、（メタ）アクリル酸３－（Ｎ，Ｎ－ジメチルアミノ）プロピル、（メタ）アクリル酸－２－ヒドロキシエチル、（メタ）アクリル酸－２－ヒドロキシプロピル等の（メタ）アクリル酸エステル類；（メタ）アクリル酸アミド、（メタ）アクリル酸Ｎ，Ｎ－ジメチルアミド、（メタ）アクリル酸Ｎ，Ｎ－ジエチルアミド、（メタ）アクリル酸Ｎ，Ｎ－ジプロピルアミド、（メタ）アクリル酸Ｎ，Ｎ－ジ－ｉｓｏ－プロピルアミド、（メタ）アクリル酸アントラセニルアミド等の（メタ）アクリル酸アミド；（メタ）アクリル酸アニリド、（メタ）アクリロイルニトリル、アクロレイン、塩化ビニル、塩化ビニリデン、フッ化ビニル、フッ化ビニリデン、Ｎ－ビニルピロリドン、ビニルピリジン、酢酸ビニル等のビニル化合物類；シトラコン酸ジエチル、マレイン酸ジエチル、フマル酸ジエチル、イタコン酸ジエチル等の不飽和ジカルボン酸ジエステル類；Ｎ－フェニルマレイミド、Ｎ－シクロヘキシルマレイミド、Ｎ－ラウリルマレイミド、Ｎ－（４－ヒドロキシフェニル）マレイミド等のモノマレイミド類；Ｎ－（メタ）アクリロイルフタルイミド等が挙げられる。

これら他のラジカル重合性単量体の中でも、感光性着色樹脂組成物に優れた耐熱性及び強度を付与させるとの観点からは、スチレン、ベンジル（メタ）アクリレート、及びモノマレイミドからなる群から選ばれる１種以上を含有することが好ましい。特に他のラジカル重合性単量体に由来する繰り返し単位中に、これらスチレン、ベンジル（メタ）アクリレート、及びモノマレイミドからなる群から選ばれる１種以上に由来する繰り返し単位の含有割合が、１～７０モル％であるものが好ましく、３～５０モル％であるものが更に好ましい。

なお、前記エポキシ基含有（メタ）アクリレートと、前記他のラジカル重合性単量体との共重合反応には、公知の溶液重合法が適用される。使用する溶剤はラジカル重合に不活性なものであれば特に限定されるものではなく、通常用いられている有機溶剤を使用することができる。
その溶剤としては、例えば、酢酸エチル、酢酸イソプロピル、セロソルブアセテート、ブチルセロソルブアセテート等のエチレングリコールモノアルキルエーテルアセテート類；ジエチレングリコールモノメチルエーテルアセテート、カルビトールアセテート、ブチルカルビトールアセテート等のジエチレングリコールモノアルキルエーテルアセテート類；プロピレングリコールモノアルキルエーテルアセテート類；ジプロピレングリコールモノアルキルエーテルアセテート類等の酢酸エステル類；エチレングリコールジアルキルエーテル類；メチルカルビトール、エチルカルビトール、ブチルカルビトール等のジエチレングリコールジアルキルエーテル類；トリエチレングリコールジアルキルエーテル類；プロピレングリコールジアルキルエーテル類；ジプロピレングリコールジアルキルエーテル類；１，４－ジオキサン、テトラヒドロフラン等のエーテル類；アセトン、メチルエチルケトン、メチルイソブチルケトン、シクロヘキサノン等のケトン類；ベンゼン、トルエン、キシレン、オクタン、デカン等の炭化水素類；石油エーテル、石油ナフサ、水添石油ナフサ、ソルベントナフサ等の石油系溶剤；乳酸メチル、乳酸エチル、乳酸ブチル等の乳酸エステル類；ジメチルホルムアミド、Ｎ－メチルピロリドン等が挙げられる。これらの溶剤は単独で用いてもよく、２種以上を併用してもよい。

これらの溶剤の使用量は、得られる共重合体１００質量部に対し、通常３０～１０００質量部、好ましくは５０～８００質量部である。溶剤の使用量を前記範囲内とすることで共重合体の分子量の制御が容易となる傾向がある。
また、共重合反応に使用されるラジカル重合開始剤は、ラジカル重合を開始できるものであれば特に限定されるものではなく、通常用いられている有機過酸化物触媒やアゾ化合物触媒を使用することができる。その有機過酸化物触媒としては、公知のケトンパーオキサイド、パーオキシケタール、ハイドロパーオキサイド、ジアリルパーオキサイド、ジアシルパーオキサイド、パーオキシエステル、パーオキシジカーボネートに分類されるものが挙げられる。

その具体例としては、ベンゾイルパーオキサイド、ジクミルパーオキサイド、ジイソプロピルパーオキサイド、ジ－ｔ－ブチルパーオキサイド、ｔ－ブチルパーオキシベンゾエート、ｔ－ヘキシルパーオキシベンゾエート、ｔ－ブチルパーオキシ－２－エチルヘキサノエート、ｔ－ヘキシルパーオキシ－２－エチルヘキサノエート、１，１－ビス（ｔ－ブチルパーオキシ）－３，３，５－トリメチルシクロヘキサン、２，５－ジメチル－２，５－ビス（ｔ－ブチルパーオキシ）ヘキシル－３、３－イソプロピルヒドロパーオキサイド、ｔ－ブチルヒドロパーオキサイド、ジクミルパーオキサイド、ジクミルヒドロパーオキサイド、アセチルパーオキサイド、ビス（４－ｔ－ブチルシクロヘキシル）パーオキシジカーボネート、ジイソプロピルパーオキシジカーボネート、イソブチルパーオキサイド、３，３，５－トリメチルヘキサノイルパーオキサイド、ラウリルパーオキサイド、１，１－ビス（ｔ－ブチルパーオキシ）３，３，５－トリメチルシクロヘキサン、１，１－ビス（ｔ－ヘキシルパーオキシ）３，３，５－トリメチルシクロヘキサン等が挙げられる。

又、アゾ化合物触媒としては、アゾビスイソブチロニトリル、アゾビスカルボンアミド等が挙げられる。
これらの中から、重合温度に応じて、適当な半減期のラジカル重合開始剤が１種又は２種以上使用される。ラジカル重合開始剤の使用量は、共重合反応に使用される単量体の合計１００質量部に対して、通常０．５～２０質量部、好ましくは１～１０質量部である。

共重合反応は、共重合反応に使用される単量体及びラジカル重合開始剤を溶剤に溶解し、攪拌しながら昇温して行ってもよいし、ラジカル重合開始剤を添加した単量体を、昇温、攪拌した溶剤中に滴下して行ってもよい。又、溶剤中にラジカル重合開始剤を添加し昇温した中に単量体を滴下してもよい。反応条件は目標とする分子量に応じて自由に変えることができる。

本発明において、前記エポキシ基含有（メタ）アクリレートと前記他のラジカル重合性単量体との共重合体としては、エポキシ基含有（メタ）アクリレートに由来する繰り返し単位５～９０モル％と、他のラジカル重合性単量体に由来する繰り返し単位１０～９５モル％と、からなるものが好ましく、前者２０～８０モル％と、後者８０～２０モル％とからなるものが更に好ましく、前者３０～７０モル％と、後者７０～３０モル％とからなるものが特に好ましい。

エポキシ基含有（メタ）アクリレートに由来する繰り返し単位の含有割合を前記下限値以上とすることで、後述する不飽和一塩基酸や多塩基酸無水物の付加量が十分となる傾向があり、一方で、他のラジカル重合性単量体に由来する繰り返し単位の含有割合を前記下限値以上とすることで、耐熱性や強度が十分となる傾向がある。
続いて、エポキシ樹脂含有（メタ）アクリレートと、他のラジカル重合性単量体との共重合体のエポキシ基部分に、不飽和一塩基酸（重合性成分）と、多塩基酸無水物（アルカリ可溶性成分）とを反応させる。

エポキシ基に付加させる不飽和一塩基酸としては、公知のものを使用することができ、例えば、エチレン性不飽和二重結合を有する不飽和カルボン酸が挙げられる。
具体例としては、（メタ）アクリル酸、クロトン酸、ｏ－、ｍ－、ｐ－ビニル安息香酸、α－位がハロアルキル基、アルコキシル基、ハロゲン原子、ニトロ基、又はシアノ基などで置換された（メタ）アクリル酸等のモノカルボン酸等が挙げられる。中でも好ましくは（メタ）アクリル酸である。これらの１種を単独で用いてもよく、２種以上を併用してもよい。

このような成分を付加させることにより、樹脂（Ｃ－１）に重合性を付与することができる。
これらの不飽和一塩基酸は、通常、前記共重合体が有するエポキシ基の１０～１００モル％に付加させるが、好ましくは３０～１００モル％、より好ましくは５０～１００モル％に付加させる。前記下限値以上とすることで、感光性着色樹脂組成物の経時安定性が良好となる傾向がある。なお、共重合体のエポキシ基に不飽和一塩基酸を付加させる方法としては、公知の方法を採用することができる。

更に、共重合体のエポキシ基に不飽和一塩基酸を付加させたときに生じる水酸基に付加させる多塩基酸無水物としては、公知のものが使用できる。
例えば、無水マレイン酸、無水コハク酸、無水イタコン酸、無水フタル酸、テトラヒドロ無水フタル酸、ヘキサヒドロ無水フタル酸、無水クロレンド酸等の二塩基酸無水物；無水トリメリット酸、無水ピロメリット酸、ベンゾフェノンテトラカルボン酸無水物、ビフェニルテトラカルボン酸無水物等の三塩基以上の酸の無水物が挙げられる。中でも、テトラヒドロ無水フタル酸、及び／又は無水コハク酸が好ましい。これらの多塩基酸無水物は１種を単独で用いてもよく、２種以上を併用してもよい。

このような成分を付加させることにより、樹脂（Ｃ－１）にアルカリ可溶性を付与することができる。
これらの多塩基酸無水物は、通常、前記共重合体が有するエポキシ基に、不飽和一塩基酸を付加させることにより生じる水酸基の１０～１００モル％に付加させるが、好ましくは２０～９０モル％、より好ましくは３０～８０モル％に付加させる。前記上限値以下とすることで、現像時の残膜率が良好となる傾向があり、また、前記下限値以上とすることで溶解性が十分となる傾向がある。なお、当該水酸基に多塩基酸無水物を付加させる方法としては、公知の方法を採用することができる。

更に、光感度を向上させるために、前述の多塩基酸無水物を付加させた後、生成したカルボキシル基の一部にグリシジル（メタ）アクリレートや重合性不飽和基を有するグリシジルエーテル化合物を付加させてもよい。
また、現像性を向上させるために、生成したカルボキシル基の一部に、重合性不飽和基を有さないグリシジルエーテル化合物を付加させてもよい。

又、この両方を付加させてもよい。
重合性不飽和基を有さないグリシジルエーテル化合物の具体例としては、フェニル基やアルキル基を有するグリシジルエーテル化合物等が挙げられる。市販品として、例えば、ナガセケムテックス社製の商品名「デナコールＥＸ－１１１」、「デナコールＥＸ－１２１」、「デナコールＥＸ－１４１」、「デナコールＥＸ－１４５」、「デナコールＥＸ－１４６」、「デナコールＥＸ－１７１」、「デナコールＥＸ－１９２」等がある。

なお、このような樹脂の構造に関しては、例えば特開平８－２９７３６６号公報や特開２００１－８９５３３号公報に記載されており、既に公知である。
樹脂（Ｃ－１）のＧＰＣで測定したポリスチレン換算の重量平均分子量（Ｍｗ）は特に限定されないが、３０００～１０００００が好ましく、５０００～５００００が特に好ましい。前記下限値以上とすることで、耐熱性や膜強度が良好となる傾向があり、また、前記上限値以下とすることで現像液に対する溶解性が良好となる傾向がある。また、分子量分布の目安として、重量平均分子量（Ｍｗ）／数平均分子量（Ｍｎ）の比は、２．０～５．０が好ましい。

一方で、紫外線露光時の塗膜硬化性の観点から、（Ｃ）アルカリ可溶性樹脂の中でも、（ｃ１）側鎖にエチレン性不飽和基を有するアクリル共重合樹脂が好ましい。
（ｃ１）アクリル共重合樹脂が有する、エチレン性不飽和基を有する側鎖を含む部分構造は特に限定されないが、紫外線露光時の塗膜硬化性とアルカリ現像時のアルカリ溶解性の両立の観点から、例えば、下記一般式（Ｉ）で表される部分構造を有することが好ましい。

式（Ｉ）中、Ｒ¹及びＲ²は各々独立に、水素原子又はメチル基を表す。＊は結合手を表す。

また、前記式（Ｉ）で表される部分構造の中でも、感度やアルカリ現像性の観点から、下記一般式（Ｉ’）で表される部分構造が好ましい。

式（Ｉ’）中、Ｒ¹及びＲ²は各々独立に、水素原子又はメチル基を表す。Ｒ^Xは水素原子又は多塩基酸残基を表す。

多塩基酸残基とは、多塩基酸又はその無水物からＯＨ基を１つ除した１価の基を意味する。多塩基酸としては、マレイン酸、コハク酸、イタコン酸、フタル酸、テトラヒドロフタル酸、ヘキサヒドロフタル酸、ピロメリット酸、トリメリット酸、ベンゾフェノンテトラカルボン酸、メチルヘキサヒドロフタル酸、エンドメチレンテトラヒドロフタル酸、クロレンド酸、メチルテトラヒドロフタル酸、ビフェニルテトラカルボン酸から選ばれた１種又は２種以上が挙げられる。
これらの中でもパターニング特性の観点から、好ましくは、マレイン酸、コハク酸、イタコン酸、フタル酸、テトラヒドロフタル酸、ヘキサヒドロフタル酸、ピロメリット酸、トリメリット酸、ビフェニルテトラカルボン酸であり、より好ましくは、テトラヒドロフタル酸、ビフェニルテトラカルボン酸である。

（ｃ１）側鎖にエチレン性不飽和基を有するアクリル共重合樹脂に含まれる、前記一般式（Ｉ）で表される部分構造の含有割合は特に限定されないが１０モル％以上が好ましく、２０モル％以上がより好ましく、３０モル％以上がさらに好ましく、４０モル％以上がよりさらに好ましく、５０モル％以上が特に好ましく、６５モル％以上が最も好ましく、また、９５モル％以下が好ましく、９０モル％以下がより好ましく、８５モル％以下がさらに好ましく、８０モル％以下がよりさらに好ましく、７５モル％以下が特に好ましく、７０モル％以下が最も好ましい。前記下限値以上とすることで紫外線露光時の塗膜硬化性が向上する傾向があり、また、前記上限値以下とすることでアルカリ現像時のアルカリ溶解性が向上する傾向がある。

（ｃ１）側鎖にエチレン性不飽和基を有するアクリル共重合樹脂に含まれる、前記一般式（Ｉ’）で表される部分構造の含有割合は特に限定されないが、１０モル％以上が好ましく、２０モル％以上がより好ましく、３０モル％以上がさらに好ましく、４０モル％以上がよりさらに好ましく、５０モル％以上が特に好ましく、６５モル％以上が最も好ましく、また、９５モル％以下が好ましく、９０モル％以下がより好ましく、８５モル％以下がさらに好ましく、８０モル％以下がよりさらに好ましく、７５モル％以下が特に好ましく、７０モル％以下が最も好ましい。前記下限値以上とすることで紫外線露光時の塗膜硬化性が向上する傾向があり、また、前記上限値以下とすることでアルカリ現像時のアルカリ溶解性が向上する傾向がある。

（ｃ１）側鎖にエチレン性不飽和基を有するアクリル共重合樹脂が前記一般式（Ｉ）で表される部分構造を含む場合、他に含まれる部分構造は特に限定されないが、アルカリ現像時のアルカリ溶解性の観点から、例えば、下記一般式（ＩＩ）で表される部分構造を有することも好ましい。

上記式（ＩＩ）中、Ｒ³は水素原子又はメチル基を表し、Ｒ⁴は置換基を有していてもよいアルキル基、置換基を有していてもよい芳香族環基、又は置換基を有していてもよいアルケニル基を表す。

（Ｒ⁴）
前記式（ＩＩ）において、Ｒ⁴は置換基を有していてもよいアルキル基、置換基を有していてもよい芳香族環基、又は置換基を有していてもよいアルケニル基を表す。
Ｒ⁴におけるアルキル基としては直鎖状、分岐鎖状又は環状のアルキル基が挙げられる。その炭素数は、１以上であることが好ましく、３以上であることがより好ましく、５以上であることがさらに好ましく、８以上であることが特に好ましく、また、２０以下であることが好ましく、１８以下であることがより好ましく、１６以下であることがさらに好ましく、１４以下であることがよりさらに好ましく、１２以下であることが特に好ましい。前記下限値以上とすることで親油性が向上し、溶剤への溶解性が向上する傾向があり、また、前記上限値以下とすることで親水性が向上し、アルカリ溶解性が向上する傾向がある。

アルキル基の具体例としては、メチル基、エチル基、シクロヘキシル基、ジシクロペンタニル基、ドデカニル基等が挙げられる。これらの中でも現像性の観点から、ジシクロペンタニル基又はドデカニル基が好ましく、ジシクロペンタニル基がより好ましい。
また、アルキル基が有していてもよい置換基としては、メトキシ基、エトキシ基、クロロ基、ブロモ基、フルオロ基、ヒドロキシ基、アミノ基、エポキシ基、オリゴエチレングリコール基、フェニル基、カルボキシル基、アクリロイル基、メタクリロイル基などが挙げられ、現像性の観点から、ヒドロキシ基、オリゴエチレングリコール基が好ましい。

Ｒ⁴における芳香族環基としては、１価の芳香族炭化水素環基及び１価の芳香族複素環基が挙げられる。その炭素数は６以上であることが好ましく、また、２４以下であることが好ましく、２２以下であることがより好ましく、２０以下であることがさらに好ましく、１８以下であることが特に好ましい。前記下限値以上とすることで親油性が向上し、溶剤への溶解性が向上する傾向があり、また、前記上限値以下とすることで親水性が向上し、アルカリ溶解性が向上する傾向がある。
芳香族炭化水素環基における芳香族炭化水素環としては、単環であっても縮合環であってもよく、例えば、ベンゼン環、ナフタレン環、アントラセン環、フェナントレン環、ペリレン環、テトラセン環、ピレン環、ベンズピレン環、クリセン環、トリフェニレン環、アセナフテン環、フルオランテン環、フルオレン環などの基が挙げられる。
また、芳香族複素環基における芳香族複素環基としては、単環であっても縮合環であってもよく、例えば、フラン環、ベンゾフラン環、チオフェン環、ベンゾチオフェン環、ピロール環、ピラゾール環、イミダゾール環、オキサジアゾール環、インドール環、カルバゾール環、ピロロイミダゾール環、ピロロピラゾール環、ピロロピロール環、チエノピロール環、チエノチオフェン環、フロピロール環、フロフラン環、チエノフラン環、ベンゾイソオキサゾール環、ベンゾイソチアゾール環、ベンゾイミダゾール環、ピリジン環、ピラジン環、ピリダジン環、ピリミジン環、トリアジン環、キノリン環、イソキノリン環、シノリン環、キノキサリン環、フェナントリジン環、ペリミジン環、キナゾリン環、キナゾリノン環、アズレン環などの基が挙げられる。これらの中でも現像性の観点から、ベンゼン環基、又はナフタレン環基が好ましく、ベンゼン環基がより好ましい。
また、芳香族環基が有していてもよい置換基としては、メチル基、エチル基、プロピル基、メトキシ基、エトキシ基、クロロ基、ブロモ基、フルオロ基、ヒドロキシ基、アミノ基、エポキシ基、オリゴエチレングリコール基、フェニル基、カルボキシル基などが挙げられ、現像性の観点から、ヒドロキシ基、オリゴエチレングリコール基が好ましい。

Ｒ⁴におけるアルケニル基としては、直鎖状、分岐鎖状又は環状のアルケニル基が挙げられる。その炭素数は、２以上であることが好ましく、また、２２以下であることが好ましく、２０以下であることがより好ましく、１８以下であることがさらに好ましく、１６以下であることがよりさらに好ましく、１４以下であることが特に好ましい。前記下限値以上とすることで親油性が向上し、溶剤への溶解性が向上する傾向があり、また、前記上限値以下とすることで親水性が向上し、アルカリ溶解性が向上する傾向がある。

アルケニル基の具体例としては、ビニル基、アリル基、２－プロペン－２－イル基、２－ブテン－１－イル基、３－ブテン－１－イル基、２－ペンテン－１－イル基、３－ペンテン－２－イル基、ヘキセニル基、シクロブテニル基、シクロペンテニル基、シクロヘキセニル等が挙げられる。これらの中でも現像性の観点から、ビニル基又はアリル基が好ましく、ビニル基がより好ましい。

また、アルケニル基が有していてもよい置換基としては、メトキシ基、エトキシ基、クロロ基、ブロモ基、フルオロ基、ヒドロキシ基、アミノ基、エポキシ基、オリゴエチレングリコール基、フェニル基、カルボキシル基などが挙げられ、現像性の観点から、ヒドロキシ基、オリゴエチレングリコール基が好ましい。

このように、Ｒ⁴は置換基を有していてもよいアルキル基、置換基を有していてもよい芳香族環基、又は置換基を有していてもよいアルケニル基を表すが、これらの中でも現像性と膜強度の観点から、アルキル基又はアルケニル基が好ましく、アルキル基がより好ましい。

（ｃ１）側鎖にエチレン性不飽和基を有するアクリル共重合樹脂における前記一般式（ＩＩ）で表される部分構造の含有割合は特に限定されないが、１モル％以上が好ましく、５モル％以上がより好ましく、１０モル％以上がさらに好ましく、２０モル％以上が特に好ましく、また、７０モル％以下が好ましく、６０モル％以下がより好ましく、５０モル％以下がさらに好ましく、４０モル％以下が特に好ましい。前記下限値以上とすることでアルカリ溶解性が向上する傾向があり、また、前記上限値以下とすることで感光性着色樹脂組成物の保存安定性が向上する傾向がある。

（ｃ１）アクリル共重合樹脂が前記一般式（Ｉ）で表される部分構造を含む場合、他に含まれる部分構造として、フタロシアニン化合物（１）とアクリル共重合樹脂の親和性を向上させることによる、フタロシアニン化合物（１）のアルカリ溶解性の観点から下記一般式（ＩＩＩ）で表される部分構造が含まれることが好ましい。

上記式（ＩＩＩ）中、Ｒ⁵は水素原子又はメチル基を表し、Ｒ⁶は置換基を有していてもよいアルキル基、置換基を有していてもよいアルケニル基、置換基を有していてもよいアルキニル基、ヒドロキシル基、カルボキシル基、ハロゲン原子、置換基を有していてもよいアルコキシ基、チオール基、又は置換基を有していてもよいアルキルスルフィド基を表す。ｔは０～５の整数を表す。

（Ｒ⁶）
前記式（ＩＩＩ）においてＲ⁶は置換基を有していてもよいアルキル基、置換基を有していてもよいアルケニル基、置換基を有していてもよいアルキニル基、ヒドロキシル基、カルボキシル基、ハロゲン原子、置換基を有していてもよいアルコキシ基、チオール基、又は置換基を有していてもよいアルキルスルフィド基を表す。
Ｒ⁶におけるアルキル基としては、直鎖状、分岐鎖状又は環状のアルキル基が挙げられる。その炭素数は、１以上であることが好ましく、３以上であることがより好ましく、５以上であることがさらに好ましく、また、２０以下であることが好ましく、１８以下であることがより好ましく、１６以下であることがさらに好ましく、１４以下であることがよりさらに好ましく、１２以下であることが特に好ましい。前記下限値以上とすることで親油性が向上し、溶剤への溶解性が向上する傾向があり、また、前記上限値以下とすることで親水性が向上し、アルカリ溶解性が向上する傾向がある。

アルキル基の具体例としては、メチル基、エチル基、シクロヘキシル基、ジシクロペンタニル基、ドデカニル基等が挙げられる。これらの中でも耐熱性の観点から、ジシクロペンタニル基又はドデカニル基が好ましく、ジシクロペンタニル基がより好ましい。
また、アルキル基が有していてもよい置換基としては、メトキシ基、エトキシ基、クロロ基、ブロモ基、フルオロ基、ヒドロキシ基、アミノ基、エポキシ基、オリゴエチレングリコール基、フェニル基、カルボキシル基、アクリロイル基、メタクリロイル基などが挙げられ、現像性の観点から、ヒドロキシ基、オリゴエチレングリコール基が好ましい。

Ｒ⁶におけるアルケニル基としては、直鎖状、分岐鎖状又は環状のアルケニル基が挙げられる。その炭素数は、２以上であることが好ましく、また、２２以下であることが好ましく、２０以下であることがより好ましく、１８以下であることがさらに好ましく、１６以下であることがよりさらに好ましく、１４以下であることが特に好ましい。前記下限値以上とすることで親油性が向上し、溶剤への溶解性が向上する傾向があり、また、前記上限値以下とすることで親水性が向上し、アルカリ溶解性が向上する傾向がある。

アルケニル基の具体例としては、ビニル基、アリル基、２－プロペン－２－イル基、２－ブテン－１－イル基、３－ブテン－１－イル基、２－ペンテン－１－イル基、３－ペンテン－２－イル基、ヘキセニル基、シクロブテニル基、シクロペンテニル基、シクロヘキセニル等が挙げられる。これらの中でも紫外線露光時の露光感度の観点から、ビニル基又はアリル基が好ましく、ビニル基がより好ましい。

また、アルケニル基が有していてもよい置換基としては、メトキシ基、エトキシ基、クロロ基、ブロモ基、フルオロ基、ヒドロキシ基、アミノ基、エポキシ基、オリゴエチレングリコール基、フェニル基、カルボキシル基などが挙げられ、現像性の観点から、ヒドロキシ基、オリゴエチレングリコール基が好ましい。

Ｒ⁶におけるアルキニル基としては、直鎖状、分岐鎖状又は環状のアルキニル基が挙げられる。その炭素数は、２以上であることが好ましく、また、２２以下であることが好ましく、２０以下であることがより好ましく、１８以下であることがさらに好ましく、１６以下であることがよりさらに好ましく、１４以下であることが特に好ましい。前記下限値以上とすることで親油性が向上し、溶剤への溶解性が向上する傾向があり、また、前記上限値以下とすることで親水性が向上し、アルカリ溶解性が向上する傾向がある。

アルキニル基の具体例としては、１－プロピン－３－イル基、１－ブチン－４－イル基、１－ペンチン－５－イル基、２－メチル－３－ブチン－２－イル基、１，４－ペンタジイン－３－イル基、１，３－ペンタジイン－５－イル基、１－ヘキシン－６－イル基、等が挙げられる。

また、アルキニル基が有していてもよい置換基としては、メトキシ基、エトキシ基、クロロ基、ブロモ基、フルオロ基、ヒドロキシ基、アミノ基、エポキシ基、オリゴエチレングリコール基、フェニル基、カルボキシル基などが挙げられ、現像性の観点から、ヒドロキシ基、オリゴエチレングリコール基が好ましい。

Ｒ⁶におけるハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子が挙げられ、これらの中でもアクリル共重合樹脂の保存安定性の観点からはフッ素原子が好ましい。

Ｒ⁶におけるアルコキシ基としては、直鎖状、分岐鎖状又は環状のアルコキシ基が挙げられる。その炭素数は、１以上であることが好ましく、また、２０以下であることが好ましく、１８以下であることがより好ましく、１６以下であることがさらに好ましく、１４以下であることがよりさらに好ましく、１２以下であることが特に好ましい。前記下限値以上とすることで親油性が向上し、溶剤への溶解性が向上する傾向があり、また、前記上限値以下とすることで親水性が向上し、アルカリ溶解性が向上する傾向がある。

アルコキシ基の具体例としては、メトキシ基、エトキシ基、プロポキシ基、イソプロポキシ基、ブトキシ基、イソブトキシ基、等が挙げられる。

また、アルコキシ基が有していてもよい置換基としては、メトキシ基、エトキシ基、クロロ基、ブロモ基、フルオロ基、ヒドロキシ基、アミノ基、エポキシ基、オリゴエチレングリコール基、フェニル基、カルボキシル基、アクリロイル基、メタクリロイル基などが挙げられ、現像性の観点から、ヒドロキシ基、オリゴエチレングリコール基が好ましい。

Ｒ⁶におけるアルキルスルフィド基としては、直鎖状、分岐鎖状又は環状のアルキルスルフィド基が挙げられる。その炭素数は、１以上であることが好ましく、また、２０以下であることが好ましく、１８以下であることがより好ましく、１６以下であることがさらに好ましく、１４以下であることがよりさらに好ましく、１２以下であることが特に好ましい。前記下限値以上とすることで親油性が向上し、溶剤への溶解性が向上する傾向があり、また、前記上限値以下とすることで親水性が向上し、アルカリ溶解性が向上する傾向がある。

アルキルスルフィド基の具体例としては、メチルスルフィド基、エチルスルフィド基、プロピルスルフィド基、ブチルスルフィド基等が挙げられる。これらの中でも現像性の観点から、メチルスルフィド基又はエチルスルフィド基が好ましい。

また、アルキルスルフィド基におけるアルキル基が有していてもよい置換基としては、メトキシ基、エトキシ基、クロロ基、ブロモ基、フルオロ基、ヒドロキシ基、アミノ基、エポキシ基、オリゴエチレングリコール基、フェニル基、カルボキシル基、アクリロイル基、メタクリロイル基などが挙げられ、現像性の観点から、ヒドロキシ基、オリゴエチレングリコール基が好ましい。

このように、Ｒ⁶は置換基を有していてもよいアルキル基、置換基を有していてもよいアルケニル基、置換基を有していてもよいアルキニル基、ヒドロキシル基、カルボキシル基、ハロゲン原子、アルコキシ基、ヒドロキシアルキル基、チオール基、又は置換基を有していてもよいアルキルスルフィド基を表すが、これらの中でも現像性の観点から、ヒドロキシル基又はカルボキシル基が好ましく、カルボキシル基がより好ましい。

前記式（ＩＩＩ）においてｔは０～５の整数を表すが、製造容易性の観点からはｔが０であることが好ましい。

（ｃ１）側鎖にエチレン性不飽和基を有するアクリル共重合樹脂における前記一般式（ＩＩＩ）で表される部分構造の含有割合は特に限定されないが、１モル％以上が好ましく、２モル％以上がより好ましく、５モル％以上がさらに好ましく、８モル％以上が特に好ましく、また、５０モル％以下が好ましく、４０モル％以下がより好ましく、３０モル％以下がさらに好ましく、２０モル％以下が特に好ましい。前記下限値以上とすることでフタロシアニン化合物（１）とアクリル共重合樹脂の親和性が向上し、アルカリ溶解性が向上する傾向があり、また、前記上限値以下とすることでその他部分構造の含有割合が増え、アルカリ溶解性が向上する傾向がある。

（ｃ１）側鎖にエチレン性不飽和基を有するアクリル共重合樹脂が前記一般式（Ｉ）で表される部分構造を有する場合、他に含まれる部分構造として、現像性の観点から下記一般式（ＩＶ）で表される部分構造を有することも好ましい。

上記式（ＩＶ）中、Ｒ⁷は水素原子又はメチル基を表す。

（ｃ１）側鎖にエチレン性不飽和基を有するアクリル共重合樹脂における前記一般式（ＩＶ）で表される部分構造を含有する場合の含有割合は特に限定されないが、５モル％以上が好ましく、１０モル％以上がより好ましく、２０モル％以上がさらに好ましく、また、８０モル％以下が好ましく７０モル％以下がより好ましく、６０％モル以下がさらに好ましい。前記下限値以上とすることでアルカリ溶解性が向上する傾向があり、また、前記上限値以下とすることで感光性着色樹脂組成物の保存安定性が向上する傾向がある。

一方で、（Ｃ）アルカリ可溶性樹脂の酸価は特に限定されないが、１０ｍｇＫＯＨ／ｇ以上が好ましく、３０ｍｇＫＯＨ／ｇ以上がより好ましく、４０ｍｇＫＯＨ／ｇ以上がさらに好ましく、５０ｍｇＫＯＨ／ｇ以上がよりさらに好ましく、６０ｍｇＫＯＨ／ｇ以上が特に好ましく、また、３００ｍｇＫＯＨ／ｇ以下が好ましく、２５０ｍｇＫＯＨ／ｇ以下がより好ましく、２００ｍｇＫＯＨ／ｇ以下がさらに好ましく、１５０ｍｇＫＯＨ／ｇ以下がよりさらに好ましい。前記下限値以上とすることでアルカリ溶解性が向上する傾向があり、また、前記上限値以下とすることで感光性着色樹脂組成物の保存安定性が向上する傾向がある。

（Ｃ）アルカリ可溶性樹脂の重量平均分子量（Ｍｗ）は特に限定されないが、通常１０００以上、好ましくは２０００以上、より好ましくは４０００以上、さらに好ましくは６０００以上、よりさらに好ましくは７０００以上、特に好ましくは８０００以上であり、また、通常３００００以下、好ましくは２００００以下、より好ましくは１５０００以下、さらに好ましくは１００００以下である。前記下限値以上とすることで耐熱性や塗膜硬化性が向上する傾向があり、また、前記上限値以下とすることでアルカリ溶解性が向上する傾向がある。

本発明の感光性着色樹脂組成物における（Ｃ）アルカリ可溶性樹脂の含有割合は特に限定されないが、感光性着色樹脂組成物の全固形分中に、通常１質量％以上、好ましくは５質量％以上、より好ましくは１０質量％以上、さらに好ましくは２０質量％以上、よりさらに好ましくは２５質量％以上、特に好ましくは３０質量％以上であり、また、通常８０質量％以下、好ましくは７０質量％以下、より好ましくは６０質量％以下、さらに好ましくは５０質量％以下である。前記下限値以上とすることにより、強固な膜が得られ、基板への密着性にも優れる傾向がある。また、前記上限値以下とすることにより、露光部への現像液の浸透性が低く、画素の表面平滑性や感度の悪化を抑制できる傾向がある。

［１－４］（Ｄ）光重合開始剤
本発明の感光性着色樹脂組成物は（Ｄ）光重合開始剤を含有する。（Ｄ）光重合開始剤を含有することで光重合による膜硬化性を得ることができる。
（Ｄ）光重合開始剤は、加速剤（連鎖移動剤）及び必要に応じて添加される増感色素等の付加剤との混合物（光重合開始系）として用いることもできる。光重合開始系は、光を直接吸収し、或いは光増感されて分解反応又は水素引き抜き反応を起こし、重合活性ラジカルを発生する機能を有する成分である。

光重合開始剤としては、例えば、特開昭５９－１５２３９６号、特開昭６１－１５１１９７号各公報に記載のチタノセン化合物を含むメタロセン化合物や、特開平１０－３９５０３号公報記載のヘキサアリールビイミダゾール誘導体、ハロメチル－ｓ－トリアジン誘導体、Ｎ－フェニルグリシン等のＮ－アリール－α－アミノ酸類、Ｎ－アリール－α－アミノ酸塩類、Ｎ－アリール－α－アミノ酸エステル類等のラジカル活性剤、α-アミノアルキルフェノン系化合物、特開２０００－８００６８号公報に記載されているオキシムエステル系開始剤等が挙げられる。

本発明で用いることができる光重合開始剤の具体的な例を以下に列挙する。
２－（４－メトキシフェニル）－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２－（４－メトキシナフチル）－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２－（４－エトキシナフチル）－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２－（４－エトキシカルボニルナフチル）－４，６－ビス（トリクロロメチル）－ｓ－トリアジン等のハロメチル化トリアジン誘導体；

２－トリクロロメチル－５－（２′－ベンゾフリル）－１，３，４－オキサジアゾール、２－トリクロロメチル－５－〔β－（２′－ベンゾフリル）ビニル〕－１，３，４－オキサジアゾール、２－トリクロロメチル－５－〔β－（２′－（６″－ベンゾフリル）ビニル）〕－１，３，４－オキサジアゾール、２－トリクロロメチル－５一フリル－１，３，４－オキサジアゾール等のハロメチル化オキサジアゾール誘導体；
２－（２′－クロロフェニル）－４，５－ジフェニルイミダソール２量体、２－（２′－クロロフェニル）－４，５－ビス（３′－メトキシフェニル）イミダゾール２量体、２－（２′－フルオロフェニル）－４，５－ジフェニルイミダゾール２量体、２－（２′－メトキシフエニル）－４，５－ジフェニルイミダゾール２量体、（４′－メトキシフェニル）－４，５－ジフェニルイミダゾール２量体等のイミダゾール誘導体；
ベンゾインメチルエーテル、ベンゾインフェニルエーテル、ベンゾインイソブチルエーテル、ベンゾインイソプロピルエーテル等のベンゾインアルキルエーテル類；
２－メチルアントラキノン、２－エチルアントラキノン、２－ｔ－ブチルアントラキノン、１－クロロアントラキノン等のアントラキノン誘導体；

ベンゾフェノン、ミヒラーズケトン、２－メチルベンゾフェノン、３－メチルベンゾフェノン、４－メチルベンゾフェノン、２－クロロベンゾフェノン、４－ブロモベンゾフェノン、２－カルボキシベンゾフェノン等のベンゾフェノン誘導体；
２，２－ジメトキシ－２－フェニルアセトフェノン、２，２－ジエトキシアセトフェノン、１－ヒドロキシシクロへキシルフェニルケトン、α－ヒドロキシ－２－メチルフェニルプロパノン、１－ヒドロキシ－１－メチルエチル－（ｐ－イソプロピルフェニル）ケトン、１－ヒドロキシ－１－（ｐ－ドデシルフェニル）ケトン、２－メチル－１－［４－（メチルチオ）フェニル］－２－モルフォリノプロパン－１－オン、１，１，１－トリクロロメチル－（ｐ一ブチルフェニル）ケトン等のアセトフェノン誘導体；
チオキサントン、２－エチルチオキサントン、２－イソプロピルチオキサントン、２－クロロチオキサントン、２，４－ジメチルチオキサントン、２、４－ジエチルチオキサントン、２，４－ジイソプロピルチオキサントン等のチオキサントン誘導体；

ｐ－ジメチルアミノ安息香酸エチル、Ｐ－ジエチルアミノ安息香酸エチル等の安息香酸エステル誘導体；
９－フェニルアクリジン、９－（ｐ－メトキシフェニル）アクリジン等のアクリジン誘導体；
９，１０－ジメチルベンズフェナジン等のフェナジン誘導体；
ベンズアンスロン等のアンスロン誘導体；
ジシクロペンタジエニル－Ｔｉ－ジクロライド、ジシクロペンタジェニル－Ｔｉ－ビス－フェニル、ジシクロペンタジェニル－Ｔｉ－ビス－２，３，４，５，６－ペンタフルオロフェニル－１－イル、ジシクロペンタジェニル－Ｔｉ－ビス－２，３，５，６－テトラフルオロフェニル－１－イル、ジシクロペンタジェニル－Ｔｉ－ビス－２，４，６－トリフルオロフェニ－１－イル、ジシクロペンタジェニル－Ｔｉ－２，６－ジプルオロフェニ－１－イル、ジシクロペンタジェニル－Ｔｉ－２，４－ジフルオロフェニ－１－イル、ジメチルシクロペンタジェニル－Ｔｉ－ビス－２，３，４，５，６－ペンタフルオロフェニ－１－イル、ジメチルシクロペンタジェニル－Ｔｉ－ビス－２，６－ジフルオロフェニ－１－イル、ジシクロペンタジェニル－Ｔｉ－２，６－ジフルオロ－３－（ピル－１－イル）－フェニ－１－イル等のチタノセン誘導体；

２－メチル－１［４－（メチルチオ）フェニル］－２－モルフォリノプロパン－１－オン、２－ベンジル－２－ジメチルアミノ－１－（４－モルフォリノフェニル）－ブタノン－１、２－ベンジル－２－ジメチルアミノ－１－（４－モルフォリノフェニル）ブタン－１－オン、４－ジメチルアミノエチルベンゾエ－ト、４－ジメチルアミノイソアミルベンゾエ－ト、４－ジエチルアミノアセトフェノン、４－ジメチルアミノプロピオフェノン、２－エチルヘキシル－１，４－ジメチルアミノベンゾエート、２，５－ビス（４－ジエチルアミノベンザル）シクロヘキサノン、７－ジエチルアミノ－３－（４－ジエチルアミノベンゾイル）クマリン、４－（ジエチルアミノ）カルコン等のα－アミノアルキルフェノン系化合物；
１，２－オクタンジオン－１－［４－（フェニルチオ）フェニル］－２－（Ｏ－ベンゾイルオキシム）エタノン、１－［９－エチル－６－（２－メチルベンゾイル）－９Ｈ－カルバゾール－３－イル］－１－（Ｏ－アセチルオキシム）等のオキシムエステル系化合物。

これらの中でも、感度及び表面性状の観点から、オキシムエステル系化合物であることが好ましい。
オキシムエステル系化合物は、その構造の中に紫外線を吸収する構造と光エネルギーを伝達する構造とラジカルを発生する構造を併せ持っているために、少量で感度が高く、かつ熱反応に対しては安定であり、少量で高感度な感光性樹脂組成物の設計が可能である。特に、露光光源のｉ線（３６５ｎｍ）に対する光吸収性の観点から、置換基を有していてもよいカルバゾール環を有するオキシムエステル系化合物が好ましい。

オキシムエステル系化合物としては、例えば、下記一般式（Ｉ－１）で表される化合物が挙げられる。

上記式（Ｉ－１）中、Ｒ^21aは、水素原子、置換基を有していてもよいアルキル基、又は、置換基を有していてもよい芳香族環基を表す。
Ｒ^21bは芳香環又はヘテロ芳香環を含む任意の置換基を表す。
Ｒ^22aは、置換基を有していてもよいアルカノイル基、又は、置換基を有していてもよいアリーロイル基を表す。

Ｒ^21aにおけるアルキル基の炭素数は特に限定されないが、溶媒への溶解性や露光に対する感度の観点から、通常１以上、好ましくは２以上、また、通常２０以下、好ましくは１５以下、より好ましくは１０以下、さらに好ましくは５以下である。アルキル基の具体例としては、メチル基、エチル基、プロピル基、シクロペンチルエチル基、プロピル基等が挙げられる。
アルキル基が有していてもよい置換基としては、芳香族環基、水酸基、カルボキシ基、ハロゲン原子、アミノ基、アミド基、４－（２－メトキシ－１－メチル）エトキシ－２－メチルフェニル基又はＮ－アセチル－Ｎ－アセトキシアミノ基などが挙げられ、合成容易性の観点からは、無置換であることが好ましい。

Ｒ^21aにおける芳香族環基としては、芳香族炭化水素環基及び芳香族複素環基が挙げられる。芳香族環基の炭素数は特に限定されないが、感光性着色樹脂組成物への溶解性の観点から５以上であることが好ましい。また、現像性の観点から３０以下であることが好ましく、２０以下であることがより好ましく、１２以下であることがさらに好ましく、８以下であることが特に好ましい。

芳香族環基の具体例としては、フェニル基、ナフチル基、ピリジル基、フリル基、フルオレニル基などが挙げられ、これらの中でも現像性の観点から、フェニル基、ナフチル基又はフルオレニル基が好ましく、フェニル基又はフルオレニル基がより好ましい。
芳香族環基が有していてもよい置換基としては、水酸基、置換基を有していてもよいアルキル基、置換基を有していてもよいアルコキシ基、カルボキシ基、ハロゲン原子、アミノ基、アミド基、アルキル基などが挙げられ、現像性の観点から水酸基、カルボキシ基が好ましく、カルボキシ基がより好ましい。また、置換基を有していてもよいアルキル基や置換基を有していてもよいアルコキシ基における置換基としては、水酸基、アルコキシ基、ハロゲン原子、ニトロ基が挙げられる。
これらの中でも、現像性の観点から、Ｒ^21aが置換基を有していてもよいアルキル基であることが好ましく、無置換のアルキル基であることがより好ましく、メチル基であることがさらに好ましい。

また、Ｒ^21bは芳香環又はヘテロ芳香環を含む任意の置換基であるが、溶媒への溶解性や露光に対する感度の観点から、置換基を有していてもよいカルバゾリル基、置換基を有していてもよいチオキサントニル基、置換基を有していてもよいジフェニルスルフィド基又は置換基を有してもよいフルオレニル基、これらの基とカルボニル基とを連結した基が好ましく挙げられる。これらの中でも、露光光源のｉ線（３６５ｎｍ）に対する光吸収性の観点から、置換基を有していてもよいカルバゾリル基、又は置換基を有していてもよいカルバゾリル基とカルボニル基を連結した基が好ましい。

また、Ｒ^22aにおけるアルカノイル基の炭素数は特に限定されないが、溶媒への溶解性や感度の観点から、通常２以上、好ましくは３以上、また、通常２０以下、好ましくは１５以下、より好ましくは１０以下、さらに好ましくは５以下である。アルカノイル基の具体例としては、アセチル基、エチロイル基、プロパノイル基、ブタノイル基等が挙げられる。
アルカノイル基が有していてもよい置換基としては、芳香族環基、水酸基、カルボキシ基、ハロゲン原子、アミノ基、アミド基などが挙げられ、合成容易性の観点からは、無置換であることが好ましい。

また、Ｒ^22aにおけるアリーロイル基の炭素数は特に限定されないが、溶媒への溶解性や感度の観点から、通常７以上、好ましくは８以上、また、通常２０以下、好ましくは１５以下、より好ましくは１０以下である。アリーロイル基の具体例としては、ベンゾイル基、ナフトイル基等が挙げられる。
アリーロイル基が有していてもよい置換基としては、水酸基、カルボキシ基、ハロゲン原子、アミノ基、アミド基、アルキル基などが挙げられ、合成容易性の観点からは、無置換であることが好ましい。

前記一般式（Ｉ－１）で表される化合物の中でも、露光光源のｉ線（３６５ｎｍ）に対する光吸収性の観点から、下記一般式（Ｉ－２）又は（Ｉ－３）で表される化合物が挙げられる。

上記式（Ｉ－２）又は（Ｉ－３）中、Ｒ^21a及びＲ^22aは、前記一般式（Ｉ－１）と同義である。
Ｒ^23aは、置換基を有していてもよいアルキル基を表す。
Ｒ^24aは、置換基を有していてもよいアルキル基、置換基を有していてもよいアリーロイル基、置換基を有していてもよいヘテロアリーロイル基、又はニトロ基を表す。
カルバゾール環を構成するベンゼン環は、さらに芳香族環によって縮合されて多環芳香族環となっていてもよい。

Ｒ^23aにおけるアルキル基の炭素数は特に限定されないが、溶媒への溶解性の観点から、通常１以上、好ましくは２以上、また、通常２０以下、好ましくは１５以下、より好ましくは１０以下、さらに好ましくは５以下である。アルキル基の具体例としては、メチル基、エチル基、プロピル基、ブチル基、シクロヘキシル基等が挙げられる。
アルキル基が有していてもよい置換基としては、カルボニル基、カルボキシ基、ヒドロキシル基、フェニル基、ベンジル基、シクロヘキシル基、又はニトロ基などが挙げられ、合成容易性の観点からは、無置換であることが好ましい。

Ｒ^23aにおけるアリーロイル基の炭素数は特に限定されないが、溶媒への溶解性の観点から、通常７以上、好ましくは８以上、より好ましくは９以上、また、通常２０以下、好ましくは１５以下、より好ましくは１０以下、さらに好ましくは９以下である。アリーロイル基の具体例としては、ベンゾイル基、ナフトイル基等が挙げられる。
アリーロイル基が有していてもよい置換基としては、カルボニル基、カルボキシ基、ヒドロキシル基、フェニル基、ベンジル基、シクロヘキシル基、又はニトロ基などが挙げられ、合成容易性の観点からは、エチル基であることが好ましい。

Ｒ^23aにおけるヘテロアリーロイル基の炭素数は特に限定されないが、溶媒への溶解性の観点から、通常７以上、好ましくは８以上、より好ましくは９以上、また、通常２０以下、好ましくは１５以下、より好ましくは１０以下、さらに好ましくは９以下である。ヘテロアリール基の具体例としては、フルオロベンゾイル基、クロロベンゾイル基、ブロモベンゾイル基、フルオロナフトイル基、クロロナフトイル基、ブロモナフトイル基等が挙げられる。
ヘテロアリーロイル基が有していてもよい置換基としてはカルボニル基、カルボキシ基、ヒドロキシル基、フェニル基、ベンジル基、シクロヘキシル基、又はニトロ基などが挙げられ、合成容易性の観点からは、無置換であることが好ましい。
これらの中でもＲ^23aとしては、溶媒への溶解性と合成容易性の観点から、アルキル基であることが好ましく、エチル基であることがより好ましい。

カルバゾール環を構成するベンゼン環は、さらに芳香族環によって縮合されて多環芳香族環となっていてもよい。

このようなオキシムエステル系化合物の市販品として、ＢＡＳＦ社製のＯＸＥ－０２、ＯＸＥ－０３、常州強力電子新材料社製のＴＲ－ＰＢＧ－３０４、ＴＲ－ＰＢＧ－３１４又はＡＤＥＫＡ社製のＮ－１９１９、ＮＣＩ－９３０、ＮＣＩ－８３１などがある。

オキシムエステル系化合物として、具体的には以下に例示されるような化合物が挙げられるが、何らこれらの化合物に限定されるものではない。

これら光重合開始剤は、それぞれ１種を単独で用いても良く、２種以上を混合して用いても良い。

また（Ｄ）光重合開始剤に加えて、さらに連鎖移動剤を用いてもよい。連鎖移動剤とは、発生したラジカルを受け取り、該ラジカルを他の化合物に受け渡す機能を有する化合物である。
連鎖移動剤としては、上記機能を有する化合物であれば種々のものを用いることができるが、例えば、メルカプト基含有化合物や、四塩化炭素等が挙げられ、連鎖移動効果が高い傾向があることからメルカプト基を有する化合物を用いることがより好ましい。Ｓ－Ｈ結合エネルギーが小さいことによって結合開裂が起こりやすく、水素引きぬき反応や連鎖移動反応を起こしやすいためであると考えられる。感度向上や表面硬化性に有効である。

メルカプト基含有化合物としては、２－メルカプトベンゾチアゾール、２－メルカプトベンゾイミダゾール、２－メルカプトベンゾオキサゾール、３－メルカプト－１，２，４－トリアゾール、２－メルカプト－４（３Ｈ）－キナゾリン、β－メルカプトナフタレン、１，４－ジメチルメルカプトベンゼン等の芳香族環を有するメルカプト基含有化合物；へキサンジチオール、デカンジチオール、ブタンジオールビス（３－メルカプトプロピオネート）、ブタンジオールビスチオグリコレート、エチレングリコールビス（３－メルカプトプロピオネート）、エチレングリコールビスチオグリコレート、トリメチロールプロパントリス（３－メルカプトプロピオネート）、トリメチロールプロパントリスチオグリコレート、トリスヒドロキシエチルトリスチオプロピオネート、ペンタエリスリトールテトラキス（３－メルカプトプロピオネート）、ペンタエリスリトールトリス（３－メルカプトプロピオネート）、ブタンジオールビス（３－メルカプトブチレート）、エチレングリコールビス（３－メルカプトブチレート）、トリメチロールプロパントリス（３－メルカプトブチレート）、ペンタエリスリトールテトラキス（３－メルカプトブチレート）、ペンタエリスリトールトリス（３－メルカプトブチレート）、１，３，５－トリス（３－メルカプトブチルオキシエチル）－１，３，５－トリアジン－２，４，６（１Ｈ，３Ｈ，５Ｈ）－トリオン等の脂肪族系のメルカプト基含有化合物が挙げられ、特に表面平滑性の観点から、メルカプト基を複数有する化合物が好ましい。

このうち好ましくは、芳香族環を有するメルカプト基含有化合物の中では２－メルカプトベンゾチアゾール、２－メルカプトベンゾイミダゾールが好ましく、脂肪族系のメルカプト基含有化合物の中では、トリメチロールプロパントリス（３－メルカプトプロピオネート）、ペンタエリスリトールテトラキス（３－メルカプトプロピオネート）、ペンタエリスリトールトリス（３－メルカプトプロピオネート）、トリメチロールプロパントリス（３－メルカプトブチレート）、ペンタエリスリトールテトラキス（３－メルカプトブチレート）、ペンタエリスリトールトリス（３－メルカプトブチレート）、１，３，５－トリス（３－メルカプトブチルオキシエチル）－１，３，５－トリアジン－２，４，６（１Ｈ，３Ｈ，５Ｈ）－トリオンが好ましい。

また感度の面からは、脂肪族系のメルカプト基含有化合物が好ましく、具体的には、トリメチロールプロパントリス（３－メルカプトプロピオネート）、ペンタエリスリトールテトラキス（３－メルカプトプロピオネート）、ペンタエリスリトールトリス（３－メルカプトプロピオネート）、トリメチロールプロパントリス（３－メルカプトブチレート）、ペンタエリスリトールテトラキス（３－メルカプトブチレート）、ペンタエリスリトールトリス（３－メルカプトブチレート）、１，３，５－トリス（３－メルカプトブチルオキシエチル）－１，３，５－トリアジン－２，４，６（１Ｈ，３Ｈ，５Ｈ）－トリオンが好ましく、ペンタエリスリトールテトラキス（３－メルカプトプロピオネート）、ペンタエリスリトールテトラキス（３－メルカプトブチレート）がより好ましい。
これらは種々のものが１種を単独で、或いは２種以上を混合して使用できる。

本発明の感光性着色樹脂組成物において、（Ｄ）光重合開始剤の含有割合は特に限定されないが、感光性着色樹脂組成物の全固形分中に０．１質量％以上が好ましく、０．５質量％以上がより好ましく、１質量％以上がさらに好ましく、２質量％以上がよりさらに好ましく、３質量％以上が特に好ましく、また、１５質量％以下が好ましく、１０質量％以下がより好ましく、８質量％以下がさらに好ましく、６質量％以下が特に好ましい。前記下限値以上とすることで現像後のパターニング特性を確保できる傾向があり、また、前記上限値以下とすることで光重合開始剤過剰添加による透過率低下が抑制される傾向がある。

［１－５］その他の固形分
本発明の感光性着色樹脂組成物には、更に、必要に応じ上記成分以外の固形分を配合できる。このような成分としては、光重合性モノマー、分散剤、分散助剤、界面活性剤等が挙げられる。

［１－５－１］光重合性モノマー
光重合性モノマーは、重合可能な低分子化合物であれば特に制限はないが、エチレン性二重結合を少なくとも１つ有する付加重合可能な化合物（以下、「エチレン性化合物」と称す）が好ましい。エチレン性化合物とは、本発明の感光性着色樹脂組成物が活性光線の照射を受けた場合、光重合開始剤の作用により付加重合し、硬化するようなエチレン性二重結合を有する化合物である。なお、本発明における単量体は、いわゆる高分子物質に相対する概念を意味し、狭義の単量体以外に二量体、三量体、オリゴマーも含有する概念を意味する。
本発明においては、特に、１分子中にエチレン性二重結合を２個以上有する多官能エチレン性単量体を使用することが望ましい。多官能エチレン性単量体が有するエチレン性二重結合の数は特に限定されないが、通常２個以上であり、好ましくは４個以上であり、より好ましくは５個以上であり、また、好ましくは８個以下であり、より好ましくは７個以下である。前記下限値以上とすることで高感度となる傾向があり、前記上限値以下とすることで溶媒への溶解性が向上する傾向がある。

エチレン性化合物としては、例えば、不飽和カルボン酸、それとモノヒドロキシ化合物とのエステル、脂肪族ポリヒドロキシ化合物と不飽和カルボン酸とのエステル、芳香族ポリヒドロキシ化合物と不飽和カルボン酸とのエステル、不飽和カルボン酸と多価カルボン酸及び前述の脂肪族ポリヒドロキシ化合物、芳香族ポリヒドロキシ化合物等の多価ヒドロキシ化合物とのエステル化反応により得られるエステル、ポリイソシアネート化合物と（メタ）アクリロイル含有ヒドロキシ化合物とを反応させたウレタン骨格を有するエチレン性化合物等が挙げられる。

脂肪族ポリヒドロキシ化合物と不飽和カルボン酸とのエステルとしては、例えば、エチレングリコールジアクリレート、トリエチレングリコールジアクリレート、トリメチロールプロパントリアクリレート、トリメチロールエタントリアクリレート、ペンタエリスリトールジアクリレート、ペンタエリスリトールトリアクリレート、ペンタエリスリトールテトラアクリレート、ジペンタエリスリトールテトラアクリレート、ジペンタエリスリトールペンタアクリレート、ジペンタエリスリトールヘキサアクリレート、グリセロールアクリレート等のアクリル酸エステルが挙げられる。また、これらアクリレートのアクリル酸部分を、メタクリル酸部分に代えたメタクリル酸エステル、イタコン酸部分に代えたイタコン酸エステル、クロトン酸部分に代えたクロトン酸エステル、又は、マレイン酸部分に代えたマレイン酸エステル等が挙げられる。

芳香族ポリヒドロキシ化合物と不飽和カルボン酸とのエステルとしては、例えば、ハイドロキノンジアクリレート、ハイドロキノンジメタクリレート、レゾルシンジアクリレート、レゾルシンジメタクリレート、ピロガロールトリアクリレート等が挙げられる。
不飽和カルボン酸と多価カルボン酸及び多価ヒドロキシ化合物とのエステル化反応により得られるエステルは、必ずしも単一物ではなく、混合物であっても良い。代表例としては、例えば、アクリル酸、フタル酸及びエチレングリコールの縮合物、アクリル酸、マレイン酸及びジエチレングリコールの縮合物、メタクリル酸、テレフタル酸及びペンタエリスリトールの縮合物、アクリル酸、アジピン酸、ブタンジオール及びグリセリンの縮合物等が挙げられる。

ポリイソシアネート化合物と（メタ）アクリロイル基含有ヒドロキシ化合物とを反応させたウレタン骨格を有するエチレン性化合物としては、例えば、ヘキサメチレンジイソシアネート、トリメチルヘキサメチレンジイソシアネート等の脂肪族ジイソシアネート；シクロヘキサンジイソシアネート、イソホロンジイソシアネート等の脂環式ジイソシアネート；トリレンジイソシアネート、ジフェニルメタンジイソシアネート等の芳香族ジイソシアネート等と、２－ヒドロキシエチルアクリレート、２－ヒドロキシエチルメタクリレート、３－ヒドロキシ（１，１，１－トリアクリロイルオキシメチル）プロパン、３－ヒドロキシ（１，１，１－トリメタクリロイルオキシメチル）プロパン等の（メタ）アクリロイル基含有ヒドロキシ化合物との反応物が挙げられる。

その他、本発明に用いられるエチレン性化合物としては、例えば、エチレンビスアクリルアミド等のアクリルアミド類；フタル酸ジアリル等のアリルエステル類；ジビニルフタレート等のビニル基含有化合物等も有用である。
また、エチレン性化合物は酸価を有するモノマーであってもよい。酸価を有するモノマーとしては、脂肪族ポリヒドロキシ化合物と不飽和カルボン酸とのエステルであり、脂肪族ポリヒドロキシ化合物の未反応のヒドロキシル基に非芳香族カルボン酸無水物を反応させて酸基を持たせた多官能モノマーが好ましく、特に好ましくは、このエステルにおいて、脂肪族ポリヒドロキシ化合物がペンタエリスリトール及び／又はジペンタエリスリトールであるものである。

これらのモノマーは１種を単独で用いても良いが、製造上、単一の化合物を用いることは難しいことから、２種以上を混合して用いても良い。また、必要に応じてモノマーとして酸基を有しない多官能モノマーと酸基を有する多官能モノマーを併用しても良い。
酸基を有する多官能モノマーの好ましい酸価としては、０．１～４０ｍｇＫＯＨ／ｇであり、特に好ましくは５～３０ｍｇＫＯＨ／ｇである。前記下限値以上とすることで現像溶解特性を良好なものとすることができる傾向があり、前記上限値以下とすることで製造や取扱いが良好になり光重合性能、画素の表面平滑性等の硬化性を良好にしやすい傾向がある。従って、異なる酸基の多官能モノマーを２種以上併用する場合、或いは酸基を有しない多官能モノマーを併用する場合、全体の多官能モノマーとしての酸基が上記範囲に入るように調整することが好ましい。

本発明において、より好ましい酸基を有する多官能モノマーは、東亞合成（株）製ＴＯ１３８２として市販されているジペンタエリスリトールヘキサアクリレート、ジペンタエリスリトールペンタアクリレート、ジペンタエリスリトールペンタアクリレートのコハク酸エステルを主成分とする混合物である。この多官能モノマーの他の多官能モノマーを組み合わせて使用することもできる。また、特開２０１３－１４０３４６号公報の段落［００５６］や［００５７］に記載のものを使用することもできる。

また本発明において、画素の耐薬品性や画素のエッジの直線性を良好にするとの観点からは、特開２０１３－１９５９７１号公報に記載の重合性モノマーを用いることが好ましい。塗布膜の感度及び現像時間の短縮を両立するとの観点からは、特開２０１３－１９５９７４号公報に記載の重合性モノマーを用いることが好ましい。

本発明の感光性着色樹脂組成物が光重合性モノマーを含む場合、光重合性モノマーの含有割合は特に限定されないが、感光性着色樹脂組成物の全固形分中に、通常０質量％以上、好ましくは５質量％以上、より好ましくは１０質量％以上、さらに好ましくは１５質量％以上、特に好ましくは２０質量％以上であり、通常７０質量％以下、好ましくは６０質量％以下、より好ましくは５０質量％以下、さらに好ましくは４０質量％以下、特に好ましくは３０質量％以下である。前記下限値以上とすることで塗膜の硬化性が高くなる傾向があり、また、前記上限値以下とすることでアルカリ現像性の低下が抑制される傾向がある。

［１－５－２］分散剤、分散助剤
本発明の感光性着色樹脂組成物が（Ａ）着色剤として顔料を含む場合、顔料を安定に分散させる目的で分散剤を含むことが好ましい。分散剤の中でも高分子分散剤を用いると経時の分散安定性に優れるので好ましい。
高分子分散剤としては、例えば、ウレタン系分散剤、ポリエチレンイミン系分散剤、ポリオキシエチレンアルキルエーテル系分散剤、ポリオキシエチレングリコールジエステル系分散剤、ソルビタン脂肪族エステル系分散剤、脂肪族変性ポリエステル系分散剤を挙げることができる。これら分散剤の具体例としては、商品名で、ＥＦＫＡ（登録商標、ＢＡＳＦ社製）、ＤｉｓｐｅｒＢＹＫ（登録商標、ビックケミー社製）、ディスパロン（登録商標、楠本化成社製）、ＳＯＬＳＰＥＲＳＥ（登録商標、ルーブリゾール社製）、ＫＰ（信越化学工業社製）、ポリフロー（共栄社化学社製）、特開２０１３－１１９５６８号公報に記載のもの等を挙げることができる。

高分子分散剤の中でも、分散性や保存安定性の観点から、窒素原子を含む官能基を有するブロック共重合体が好ましく、アクリル系ブロック共重合体がより好ましい。
窒素原子を含む官能基を有するブロック共重合体としては、側鎖に４級アンモニウム塩基及び／又はアミノ基を有するＡブロックと、４級アンモニウム塩基及び／又はアミノ基を有さないＢブロックとからなる、Ａ－Ｂブロック共重合体及び／又はＢ－Ａ－Ｂブロック共重合体が好ましい。

窒素原子を含む官能基としては、１～３級アミノ基や、４級アンモニウム塩基が挙げられ、分散性や保存安定性の観点から、１～３級アミノ基を有することが好ましく、３級アミノ基を有することがより好ましい。
前記ブロック共重合体における、３級アミノ基を有する繰り返し単位の構造は特に限定されないが、分散性や保存安定性の観点から、下記一般式（１）で表される繰り返し単位であることが好ましい。

上記式（１）中、Ｒ¹及びＲ²は各々独立に、水素原子、置換基を有していてもよいアルキル基、置換基を有していてもよいアリール基、又は置換基を有していてもよいアラルキル基であり、Ｒ¹及びＲ²が互いに結合して環状構造を形成してもよい。Ｒ³は水素原子又はメチル基である。Ｘは２価の連結基である。

上記式（１）における、置換基を有していてもよいアルキル基の炭素数は特に限定されないが、通常１以上であり、また、１０以下であることが好ましく、６以下であることがより好ましく、４以下であることがさらに好ましい。アルキル基の具体例としては、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基などが挙げられ、これらの中でも、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、又はヘキシル基であることが好ましく、メチル基、エチル基、プロピル基、又はブチル基であることがより好ましい。また、直鎖状、分枝状のいずれであってもよい。また、シクロヘキシル基、シクロヘキシルメチル基などの環状構造を含んでもよい。

上記式（１）における、置換基を有していてもよいアリール基の炭素数は特に限定されないが、通常６以上であり、また、１６以下であることが好ましく、１２以下であることがより好ましく、８以下であることがさらに好ましい。アリール基の具体例としては、フェニル基、メチルフェニル基、エチルフェニル基、ジメチルフェニル基、ジエチルフェニル基、ナフチル基、アントラセニル基などが挙げられ、これらの中でもフェニル基、メチルフェニル基、エチルフェニル基、ジメチルフェニル基、又はジエチルフェニル基であることが好ましく、フェニル基、メチルフェニル基、又はエチルフェニル基であることがより好ましい。

上記式（１）における、置換基を有していてもよいアラルキル基の炭素数は特に限定されないが、通常７以上であり、また、１６以下であることが好ましく、１２以下であることがより好ましく、９以下であることがさらに好ましい。アラルキル基の具体例としては、フェニルメチレン基、フェニルエチレン基、フェニルプロピレン基、フェニルブチレン基、フェニルイソプロピレン基などが挙げられ、これらの中でも、フェニルメチレン基、フェニルエチレン基、フェニルプロピレン基、又はフェニルブチレン基であることが好ましく、フェニルメチレン基、又はフェニルエチレン基であることがより好ましい。

これらの中でも、分散性、保存安定性、電気信頼性、現像性の観点から、Ｒ¹及びＲ²が各々独立に置換基を有していてもよいアルキル基であることが好ましく、メチル基又はエチル基であることがより好ましい。

上記式（１）におけるアルキル基、アラルキル基又はアリール基が有していてもよい置換基としては、ハロゲン原子、アルコキシ基、ベンゾイル基、水酸基などが挙げられ、合成の容易さの観点からは無置換であることが好ましい。

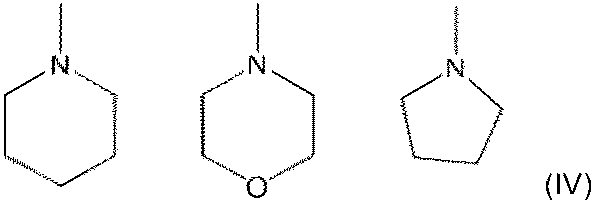

また、上記式（１）において、Ｒ¹及びＲ²が互いに結合して形成する環状構造としては、例えば５～７員環の含窒素複素環単環又はこれらが２個縮合してなる縮合環が挙げられる。該含窒素複素環は芳香性を有さないものが好ましく、飽和環であればより好ましい。具体的には、例えば下記（ＩＶ）のものが挙げられる。

これらの環状構造は、更に置換基を有していてもよい。

上記式（１）において、２価の連結基Ｘとしては、例えば、炭素数１～１０のアルキレン基、炭素数６～１２のアリーレン基、－ＣＯＮＨ－Ｒ¹³－基、－ＣＯＯＲ¹⁴－基〔但し、Ｒ¹³及びＲ¹⁴は単結合、炭素数１～１０のアルキレン基、又は炭素数２～１０のエーテル基（アルキルオキシアルキル基）である〕等が挙げられ、好ましくは－ＣＯＯ－Ｒ¹⁴－基である。

また、前記ブロック共重合体の全繰り返し単位に占める前記式（１）で表される繰り返し単位の含有割合は、１モル％以上であることが好ましく、５モル％以上であることがより好ましく、１０モル％以上であることがさらに好ましく、１５モル％以上であることがよりさらに好ましく、２０％以上であることが特に好ましく、２５モル％以上であることが最も好ましく、また、９０モル％以下であることが好ましく、７０モル％以下であることがより好ましく、５０モル％以下であることがさらに好ましく、４０モル％以下であることが特に好ましい。前記範囲内の場合には分散安定性と高輝度の両立が可能となる傾向がある。

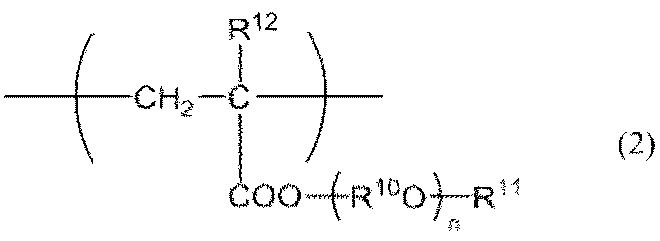

また前記ブロック共重合体は、分散剤の溶媒等バインダー成分に対する相溶性を高め、分散安定性を向上させるとの観点から、下記式（２）で表される繰り返し単位を有することが好ましい。

上記式（２）中、Ｒ¹⁰はエチレン基又はプロピレン基であり、Ｒ¹¹は置換基を有していてもよいアルキル基であり、Ｒ¹²は水素原子又はメチル基である。
ｎは１～２０の整数である。

上記式（２）のＲ¹¹における、置換基を有していてもよいアルキル基の炭素数は特に限定されないが、通常１以上であり、２以上であることが好ましく、また、１０以下であることが好ましく、６以下であることがより好ましく、４以下であることがさらに好ましい。アルキル基の具体例としては、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基などが挙げられ、これらの中でも、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、又はヘキシル基であることが好ましく、メチル基、エチル基、プロピル基、又はブチル基であることがより好ましい。また、直鎖状、分枝状のいずれであってもよい。また、シクロヘキシル基、シクロヘキシルメチル基などの環状構造を含んでもよい。有していてもよい置換基としては、ハロゲン原子、アルコキシ基、ベンゾイル基、水酸基などが挙げられ、合成の容易さの観点からは無置換であることが好ましい。

また、上記式（２）におけるｎは溶媒等バインダー成分に対する相溶性と分散性の観点から、１以上であることが好ましく、２以上であることがより好ましく、また、１０以下であることが好ましく、５以下であることがより好ましい。

また、前記ブロック共重合体の全繰り返し単位に占める前記式（２）で表される繰り返し単位の含有割合は、１モル％以上であることが好ましく、２モル％以上であることがより好ましく、４モル％以上であることがさらに好ましく、また、３０モル％以下であることが好ましく、２０モル％以下であることがより好ましく、１０モル％以下であることがさらに好ましい。前記範囲内の場合には溶媒等バインダー成分に対する相溶性と分散安定性の両立が可能となる傾向がある。

また、前記ブロック共重合体は、分散剤の溶媒等バインダー成分に対する相溶性を高め、分散安定性を向上させるという観点から、下記式（３）で表される繰り返し単位を有することが好ましい。

上記式（３）中、Ｒ⁸は置換基を有していてもよいアルキル基、置換基を有していてもよいアリール基、又は置換基を有していてもよいアラルキル基である。Ｒ⁹は水素原子又はメチル基である。

上記式（３）のＲ⁸における、置換基を有していてもよいアルキル基の炭素数は特に限定されないが、通常１以上であり、１以上であることが好ましく、また、１０以下であることが好ましく、６以下であることがより好ましい。アルキル基の具体例としては、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基などが挙げられ、これらの中でも、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、又はヘキシル基であることが好ましく、メチル基、エチル基、プロピル基、又はブチル基であることがより好ましい。また、直鎖状、分枝状のいずれであってもよい。また、シクロヘキシル基、シクロヘキシルメチル基などの環状構造を含んでもよい。

上記式（３）のＲ⁸における、置換基を有していてもよいアリール基の炭素数は特に限定されないが、通常６以上であり、また、１６以下であることが好ましく、１２以下であることがより好ましい。アリール基の具体例としては、フェニル基、メチルフェニル基、エチルフェニル基、ジメチルフェニル基、ジエチルフェニル基、ナフチル基、アントラセニル基などが挙げられ、これらの中でもフェニル基、メチルフェニル基、エチルフェニル基、ジメチルフェニル基、又はジエチルフェニル基であることが好ましく、フェニル基、メチルフェニル基、又はエチルフェニル基であることがより好ましい。

上記式（３）のＲ⁸における、置換基を有していてもよいアラルキル基の炭素数は特に限定されないが、通常７以上であり、また、１６以下であることが好ましく、１２以下であることがより好ましい。アラルキル基の具体例としては、フェニルメチレン基、フェニルエチレン基、フェニルプロピレン基、フェニルブチレン基、フェニルイソプロピレン基などが挙げられ、これらの中でも、フェニルメチレン基、フェニルエチレン基、フェニルプロピレン基、又はフェニルブチレン基であることが好ましく、フェニルメチレン基、又はフェニルエチレン基であることがより好ましい。

これらの中でも、溶剤相溶性と分散安定性の観点から、Ｒ⁸がアルキル基、又はアラルキル基であることが好ましく、メチル基、エチル基、又はフェニルメチレン基であることがより好ましい。
Ｒ⁸における、アルキル基が有していてもよい置換基としては、ハロゲン原子、アルコキシ基等が挙げられる。また、アリール基又はアラルキル基が有していてもよい置換基としては、鎖状のアルキル基、ハロゲン原子、アルコキシ基等が挙げられる。また、Ｒ⁸で示される鎖状のアルキル基には、直鎖状及び分岐鎖状のいずれも含まれる。

また、前記ブロック共重合体の全繰り返し単位に占める前記式（３）で表される繰り返し単位の含有割合は、３０モル％以上であることが好ましく、４０モル％以上であることがより好ましく、５０モル％以上であることがさらに好ましく、また、８０モル％以下であることが好ましく、７０モル％以下であることがより好ましい。前記範囲内の場合には分散安定性と高輝度の両立が可能となる傾向がある。

前記ブロック共重合体は、前記一般式（１）で表される繰り返し単位、前記一般式（２）で表される繰り返し単位、前記一般式（３）で表される繰り返し単位以外の繰り返し単位を有していてもよい。そのような繰り返し単位の例としては、スチレン、α－メチルスチレンなどのスチレン系単量体；（メタ）アクリル酸クロライドなどの（メタ）アクリル酸塩系単量体； （メタ）アクリルアミド、Ｎ－メチロールアクリルアミドなどの（メタ）アクリルアミド系単量体； 酢酸ビニル；アクリロニトリル；アリルグリシジルエーテル、クロトン酸グリシジルエーテル；Ｎ－メタクリロイルモルホリン等の単量体に由来する繰り返し単位が挙げられる。

分散性をより高めるとの観点から、前記一般式（１）で表される繰り返し単位を有するＡブロックと、前記一般式（１）で表される繰り返し単位を有さないＢブロックとを有する、ブロック共重合体であることが好ましい。該ブロック共重合体は、Ａ－Ｂブロック共重合体又はＢ－Ａ－Ｂブロック共重合体であることが好ましい。また、Ｂブロックが前記一般式（２）で表される繰り返し単位及び前記一般式（３）で表される繰り返し単位を有することがより好ましい。

また、前記一般式（１）で表される繰り返し単位以外の繰り返し単位が、Ａブロック中に含有されていてもよく、そのような繰り返し単位の例としては、前述の（メタ）アクリル酸エステル系単量体由来の繰り返し単位等が挙げられる。前記一般式（１）で表される繰り返し単位以外の繰り返し単位の、Ａブロック中の含有量は、好ましくは０～５０モル％、より好ましくは０～２０モル％であるが、かかる繰り返し単位はＡブロック中に含有されないことが最も好ましい。

前記一般式（２）で表される繰り返し単位及び前記一般式（３）で表される繰り返し単位以外の繰り返し単位がＢブロック中に含有されていてもよく、そのような繰り返し単位の例としては、スチレン、α－メチルスチレンなどのスチレン系単量体；（メタ）アクリル酸クロライドなどの（メタ）アクリル酸塩系単量体；（メタ）アクリルアミド、Ｎ－メチロールアクリルアミドなどの（メタ）アクリルアミド系単量体； 酢酸ビニル；アクリロニトリル；アリルグリシジルエーテル、クロトン酸グリシジルエーテル；Ｎ－メタクリロイルモルホリン等の単量体に由来する繰り返し単位が挙げられる。前記一般式（２）で表される繰り返し単位及び前記一般式（３）で表される繰り返し単位以外の繰り返し単位の、Ｂブロック中の含有量は、好ましくは０～５０モル％、より好ましくは０～２０モル％であるが、かかる繰り返し単位はＢブロック中に含有されないことが最も好ましい。

また、前記ブロック共重合体の酸価は、分散性の点から、低い方が好ましく、特に０ｍｇＫＯＨ／ｇであることが好ましい。ここで酸価とは、分散剤固形分１ｇを中和するのに必要なＫＯＨのｍｇ数を表す。

さらに、前記ブロック共重合体のアミン価は、分散性と現像性の観点から、３０ｍｇＫＯＨ／ｇ以上であることが好ましく、５０ｍｇＫＯＨ／ｇ以上であることがより好ましく、７０ｍｇＫＯＨ／ｇ以上であることがさらに好ましく、９０ｍｇＫＯＨ／ｇ以上であることがよりさらに好ましく、１００ｍｇＫＯＨ／ｇ以上であることが特に好ましく、１１０ｍｇＫＯＨ／ｇ以上であることが最も好ましく、また、１５０ｍｇＫＯＨ／ｇ以下であることが好ましく、１３０ｍｇＫＯＨ／ｇ以下であることがより好ましい。ここでアミン価とは、有効固形分換算のアミン価を表し、分散剤の固形分１ｇあたりの塩基量と当量のＫＯＨの質量で表される値である。

また、前記ブロック共重合体の分子量は、ポリスチレン換算重量平均分子量（以下、「Ｍｗ」ということがある。）で１０００～３０，０００の範囲が好ましい。前記範囲内である場合には、分散安定性が良好となり、また、スリットノズル方式による塗布時に乾燥異物がより発生しにくくなる傾向がある。

前記ブロック共重合体は、公知の方法により製造することができるが、例えば、上記各繰り返し単位を導入する単量体を、リビング重合することにより製造することができる。リビング重合法としては、特開平９－６２００２号公報、特開２００２－３１７１３号公報や、Ｐ．Ｌｕｔｚ，Ｐ．Ｍａｓｓｏｎ ｅｔ ａｌ，Ｐｏｌｙｍ．Ｂｕｌｌ．１２，７９（１９８４），Ｂ．Ｃ．Ａｎｄｅｒｓｏｎ，Ｇ．Ｄ．Ａｎｄｒｅｗｓ ｅｔ ａｌ，Ｍａｃｒｏｍｏｌｅｃｕｌｅｓ，１４，１６０１（１９８１），Ｋ．Ｈａｔａｄａ，Ｋ．Ｕｔｅ，ｅｔ ａｌ，Ｐｏｌｙｍ．Ｊ．１７，９７７（１９８５），１８，１０３７（１９８６），右手浩一、畑田耕一、高分子加工、３６，３６６（１９８７），東村敏延、沢本光男、高分子論文集、４６，１８９（１９８９），Ｍ．Ｋｕｒｏｋｉ，Ｔ．Ａｉｄａ，Ｊ．Ａｍ．Ｃｈｅｍ．Ｓｏｃ，１０９，４７３７（１９８７）、相田卓三、井上祥平、有機合成化学、４３，３００（１９８５），Ｄ．Ｙ．Ｓｏｇｏｈ，Ｗ．Ｒ．Ｈｅｒｔｌｅｒ ｅｔ ａｌ，Ｍａｃｒｏｍｏｌｅｃｕｌｅｓ，２０，１４７３（１９８７）等に記載されている公知の方法を採用することができる。

本発明の感光性着色樹脂組成物が顔料及び分散剤を含む場合、分散剤の含有割合は特に限定されるものではないが、顔料１００質量部に対して、好ましくは０．５質量部以上、より好ましくは５質量部以上、さらに好ましくは１０質量部以上、よりさらに好ましくは１５質量部以上、特に好ましくは２０質量部以上であり、また、好ましくは７０質量部以下、より好ましくは５０質量部以下、さらに好ましくは４０質量部以下、特に好ましくは３０質量部以下である。前記範囲内とすることで、分散安定性に優れ、高輝度な着色性樹脂組成物を得ることができる傾向がある。

また本発明の感光性着色樹脂組成物が顔料を含む場合、顔料の分散性の向上、分散安定性の向上のために分散助剤として顔料誘導体等を含んでいても良い。顔料誘導体としてはアゾ系、フタロシアニン系、キナクリドン系、ベンツイミダゾロン系、キノフタロン系、イソインドリノン系、イソインドリン系、ジオキサジン系、アントラキノン系、インダンスレン系、ペリレン系、ペリノン系、ジケトピロロピロール系、ジオキサジン系顔料等の誘導体が挙げられる。顔料誘導体の置換基としてはスルホン酸基、スルホンアミド基及びその４級塩、フタルイミドメチル基、ジアルキルアミノアルキル基、水酸基、カルボキシ基、アミド基等が顔料骨格に直接またはアルキル基、アリール基、複素環基等を介して結合したものが挙げられ、好ましくはスルホンアミド基及びその４級塩、スルホン酸基が挙げられ、より好ましくはスルホン酸基である。またこれら置換基は一つの顔料骨格に複数置換していても良いし、置換数の異なる化合物の混合物でも良い。顔料誘導体の具体例としてはアゾ顔料のスルホン酸誘導体、フタロシアニン顔料のスルホン酸誘導体、キノフタロン顔料のスルホン酸誘導体、イソインドリン顔料のスルホン酸誘導体、アントラキノン顔料のスルホン酸誘導体、キナクリドン顔料のスルホン酸誘導体、ジケトピロロピロール顔料のスルホン酸誘導体、ジオキサジン顔料のスルホン酸誘導体等が挙げられる。

［１－５－３］界面活性剤
界面活性剤としては、アニオン系、カチオン系、非イオン系、両性界面活性剤等、各種のものを用いることができるが、諸特性に悪影響を及ぼす可能性が低い点で、非イオン系界面活性剤を用いるのが好ましい。界面活性剤の含有割合は特に限定されないが、感光性着色樹脂組成物の全固形分中に通常０．００１質量％以上、好ましくは０．０１質量％以上、より好ましくは０．０５質量％以上、さらに好ましくは０．１質量％以上、また、通常１０質量％以下、好ましくは１質量％以下、更に好ましくは０．５質量％以下、特に好ましくは０．３質量％以下の範囲で用いられる。

［２］感光性着色樹脂組成物の調製
次に、本発明に係る感光性着色樹脂組成物（以下、レジストと称することがある）を調製する方法を説明する。

着色剤として顔料等の不溶性成分や難溶性成分を含むものを調製する場合にはまず、着色剤、有機溶剤および分散剤を各所定量秤量し、分散処理工程において、着色剤を分散させて着色剤分散液を調製する。この分散処理工程では、ペイントコンディショナー、サンドグラインダー、ボールミル、ロールミル、ストーンミル、ジェットミル、ホモジナイザーなどを使用することができる。この分散処理を行なうことによって着色剤が微粒子化されるため、感光性着色樹脂組成物の塗布特性が向上し、製品のカラーフィルタ基板における画素の透過率が向上する。

着色剤を分散処理する際には、上述の通り、分散助剤又は分散樹脂などを適宜併用するのが好ましい。
サンドグラインダーを用いて分散処理を行なう場合は、０．１から数ｍｍ径のガラスビーズ、又は、ジルコニアビーズを用いるのが好ましい。分散処理する際の温度は、通常０℃以上、好ましくは室温以上、また、通常１００℃以下、好ましくは８０℃以下の範囲に設定する。なお、分散時間は、着色剤分散液の組成、及びサンドグラインダーの装置の大きさなどにより適正時間が異なるため、適宜調整すればよい。

上記分散処理によって得られた着色剤分散液に、有機溶剤、アルカリ可溶性樹脂、光重合開始剤、場合によっては上記以外の成分などを混合し、均一な分散溶液とする。なお、分散処理工程及び混合の各工程においては、微細なゴミが混入することがあるため、得られた着色剤分散液をフィルタなどによって、ろ過処理することが好ましい。

［３］感光性着色樹脂組成物中の水分含有割合
本発明の感光性着色樹脂組成物中の水分含有割合は０．２質量％以上である。
感光性着色樹脂組成物中の水分含有割合は０．２質量％以上であれば特に限定されないが、０．２５質量％以上が好ましく、０．３５質量％以上がより好ましく、０．４０質量％以上がさらに好ましく、０．４５質量％以上がよりさらに好ましく、０．６０質量％以上が特に好ましく、また、３．０質量％以下が好ましく、２．５質量％以下がより好ましく、２．０質量％以下がさらに好ましく、１．５質量％以下が特に好ましい。前記下限値以上とすることでフタロシアニン化合物（１）に水分子が均一に配位して凝集力が弱められる傾向があり、また、前記上限値以下とすることで過剰水分による感光性着色樹脂組成物中の（Ｃ）アルカリ可溶性樹脂の凝集が抑制される傾向がある。

感光性着色樹脂組成物において、フタロシアニン化合物（１）１００質量部に対する水分含有割合も特に限定されないが、１質量部以上が好ましく、２質量部以上がより好ましく、５質量部以上がさらに好ましく、１０質量部以上がよりさらに好ましく、２０質量部以上が特に好ましく、また、１００質量部以下が好ましく、７０質量部以下がより好ましく、５０質量部以下がさらに好ましく、４０質量部以下がよりさらに好ましく、３０質量部以下が特に好ましい。前記下限値以上とすることでフタロシアニン化合物（１）に水分子が均一に配位して凝集力が弱められる傾向があり、また、前記上限値以下とすることで過剰水分による感光性着色樹脂組成物中の（Ｃ）アルカリ可溶性樹脂の凝集が抑制される傾向がある。

本発明において、感光性着色樹脂組成物中の水分の含有割合の測定は、カールフィッシャー容量滴定法により、下記の条件でマニュアルに記載の標準的な方法にて測定を行う。

・装置：カールフィッシャー水分計 ＫＦ－１００（三菱ケミカルアナリテック社製）
・注入量：１ｍＬ
・温度：２３℃
・滴定溶剤：アクアミクロン滴定剤ＳＳ－Ｚ３ｍｇ
力価２．５～３．５ｍｇＨ₂Ｏ／ｍＬ
・脱水溶剤：アクアミクロン脱水溶剤 ＧＥＸ
測定機器については上記装置と同様の測定が可能なものであれば特に制限されないが、上記装置を用いることが好ましい。

水分含有割合を上記範囲内とするために水を添加する場合には、添加する水の種類は本発明の効果を損わない限り特に制限はないが、例えば、超純水のほか、上水、蒸留水、イオン交換水が挙げられる。

感光性着色樹脂組成物中の水分含有割合を上記範囲とするための手段としては、各種のものを用いて、適宜調整すればよい。
具体的には、水を感光性着色樹脂組成物に添加しながら、適宜感光性着色樹脂組成物の水分量を測定し、本発明の範囲内となるように調整すればよい。

水の添加時期は、感光性着色樹脂組成物を調製した後に感光性着色樹脂組成物に添加することでもよく、着色剤分散液を調製した後に着色剤分散液に添加することでもよく、着色剤分散液を調製する際に他の成分と共に添加することでもよい。
各材料に水を添加してから混合する場合、混合の順番等は特に制限はない。
また、水を添加し過ぎた場合は、各種手段を用いて脱水を行えばよい。脱水する時期も、特に制限はなく、水添加を分散処理前に行った場合は、引き続き脱水してもよく、分散処理後に脱水してもよい。脱水の手段としては、例えば、モレキュラーシーブ等の多孔質材料や、亜硫酸ナトリウム（Ｎａ₂ＳＯ₃）、塩化カルシウム等の脱水剤を用いる方法が挙げられる。この場合、これらの多孔質材料や脱水剤を混合前の各成分や混合後の感光性着色樹脂組成物に加え、攪拌等の手法により混合し、脱水を行なった上で、多孔質材料や脱水剤を濾過等の手段により取り除けばよい。

［４］カラーフィルタ基板の製造
次に、本発明に係るカラーフィルタについて説明する。
本発明に係るカラーフィルタは、上述の感光性着色樹脂組成物を用いて形成した画素を有する。

［４－１］透明基板（支持体）
カラーフィルタの透明基板としては、透明で適度の強度があれば、その材質は特に限定されるものではない。材質としては、例えば、ポリエチレンテレフタレートなどのポリエステル系樹脂、ポリプロピレン、ポリエチレンなどのポリオレフィン系樹脂、ポリカーボネート、ポリメチルメタクリレート、ポリスルホンの熱可塑性樹脂製シート、エポキシ樹脂、不飽和ポリエステル樹脂、ポリ（メタ）アクリル系樹脂などの熱硬化性樹脂シート、又は各種ガラスなどが挙げられる。この中でも、耐熱性の観点からガラスまたは耐熱性樹脂が好ましい。

透明基板及びブラックマトリクス形成基板には、接着性などの表面物性の改良のため、必要に応じ、コロナ放電処理、オゾン処理、シランカップリング剤や、ウレタン系樹脂などの各種樹脂の薄膜形成処理などを行なってもよい。透明基板の厚さは、通常０．０５ｍｍ以上、好ましくは０．１ｍｍ以上、また、通常１０ｍｍ以下、好ましくは７ｍｍ以下の範囲とされる。また、各種樹脂の薄膜形成処理を行なう場合、その膜厚は、通常０．０１μｍ以上、好ましくは０．０５μｍ以上、また、通常１０μｍ以下、好ましくは５μｍ以下の範囲である。

［４－２］ブラックマトリクス
上述の透明基板上にブラックマトリクスを設け、更に通常は赤色、緑色、青色の画素画像を形成することにより、本発明に係るカラーフィルタを製造することができる。上記感光性着色樹脂組成物は、赤色、緑色、青色の画素のうち、緑色の画素（レジストパターン）形成用塗布液（以下、「緑色レジスト」と略記する場合がある）として使用することが好ましい。当該緑色レジストを用い、透明基板上に形成された樹脂ブラックマトリクス形成面上、又は、クロム化合物その他の遮光金属材料を用いて形成した金属ブラックマトリクス形成面上に、塗布、加熱乾燥、画像露光、現像及び熱硬化の各処理を行なって画素画像を形成する。

ブラックマトリクスは、遮光金属薄膜又はブラックマトリクス用感光性着色樹脂組成物を利用して、透明基板上に形成される。遮光金属材料としては、金属クロム、酸化クロム、窒化クロムなどのクロム化合物、ニッケルとタングステン合金などが用いられ、これらを複数層状に積層させたものであってもよい。
これらの金属遮光膜は、一般にスパッタリング法によって形成され、ポジ型フォトレジストにより、膜状に所望のパターンを形成した後、クロムに対しては硝酸第二セリウムアンモニウムと過塩素酸及び／又は硝酸とを混合したエッチング液を用い、その他の材料に対しては、材料に応じたエッチング液を用いて蝕刻され、最後にポジ型フォトレジストを専用の剥離剤で剥離することによって、ブラックマトリクスを形成することができる。

この場合、まず、蒸着又はスパッタリング法などにより、透明基板上にこれら金属又は金属・金属酸化物の薄膜を形成する。次いで、この薄膜上に感光性着色樹脂組成物の塗布膜を形成した後、ストライプ、モザイク、トライアングルなどの繰り返しパターンを有するフォトマスクを用いて、塗布膜を露光・現像し、レジスト画像を形成する。その後、この塗布膜にエッチング処理を施してブラックマトリクスを形成することができる。

ブラックマトリクス用感光性着色樹脂組成物を利用する場合は、黒色の着色剤を含有する感光性着色樹脂組成物を使用して、ブラックマトリクスを形成する。例えば、カーボンブラック、黒鉛、鉄黒、アニリンブラック、シアニンブラック、チタンブラックなどの黒色色材単独又は複数、もしくは、無機又は有機の顔料、染料の中から適宜選択される赤色、緑色、青色などの混合による黒色色材を含有する感光性着色樹脂組成物を使用し、下記の赤色、緑色、青色の画素画像を形成する方法と同様にして、ブラックマトリクスを形成することができる。

［４－３］画素の形成
ブラックマトリクスを設けた透明基板上に、赤色、緑色、青色のうち一色の感光性着色樹脂組成物を塗布し、乾燥した後、塗布膜の上にフォトマスクを重ね、このフォトマスクを介して画像露光、現像、必要に応じて熱硬化又は光硬化により画素画像を形成する。この操作を、赤色、緑色、青色の三色の感光性着色樹脂組成物について各々行なうことによって、カラーフィルタ画像を形成することができる。

カラーフィルタ用の感光性着色樹脂組成物の塗布は、スピナー法、ワイヤーバー法、フローコート法、ダイコート法、ロールコート法、スプレーコート法などによって行なうことができる。中でも、ダイコート法によれば、塗布液使用量が大幅に削減され、かつ、スピンコート法によった際に付着するミストなどの影響が全くなく、更には異物発生が抑制されるなど、総合的な観点から好ましい。

塗布膜の厚さは、大き過ぎるとパターン現像が困難となるとともに、液晶セル化工程でのギャップ調整が困難となることがある一方で、小さ過ぎると顔料濃度を高めることが困難となり、所望の色発現が不可能となることがある。塗布膜の厚さは、乾燥後の膜厚として、通常０．２μｍ以上、好ましくは０．５μｍ以上、より好ましくは０．８μｍ以上、また、通常２０μｍ以下、好ましくは１０μｍ以下、より好ましくは５μｍ以下の範囲である。

［４－４］塗布膜の乾燥
基板に感光性着色樹脂組成物を塗布した後の塗布膜の乾燥は、ホットプレート、ＩＲオーブン、コンベクションオーブンを使用した乾燥法によるのが好ましい。通常は、予備乾燥の後、再度加熱させて乾燥させる。予備乾燥の条件は、前記溶剤成分の種類、使用する乾燥機の性能などに応じて適宜選択することができる。乾燥温度及び乾燥時間は、溶剤成分の種類、使用する乾燥機の性能などに応じて選択されるが、具体的には、乾燥温度は通常４０℃以上、好ましくは５０℃以上、また、通常８０℃以下、好ましくは７０℃以下の範囲であり、乾燥時間は通常１５秒以上、好ましくは３０秒以上、また、通常５分間以下、好ましくは３分間以下の範囲である。

再加熱乾燥の温度条件は、予備乾燥温度より高い温度が好ましく、具体的には、通常５０℃以上、好ましくは７０℃以上、また、通常２００℃以下、好ましくは１６０℃以下、特に好ましくは１３０℃以下の範囲である。また、乾燥時間は、加熱温度にもよるが、通常１０秒以上、中でも１５秒以上、また、通常１０分以下、中でも５分の範囲とするのが好ましい。乾燥温度は、高いほど透明基板に対する接着性が向上するが、高過ぎるとバインダー樹脂が分解し、熱重合を誘発して現像不良を生ずる場合がある。なお、この塗布膜の乾燥工程としては、温度を高めず減圧チャンバー内で乾燥を行なう減圧乾燥法を用いてもよい。

［４－５］露光工程
画像露光は、感光性着色樹脂組成物の塗布膜上に、ネガのマトリクスパターンを重ね、このマスクパターンを介し、紫外線又は可視光線の光源を照射して行なう。この際、必要に応じ、酸素による光重合性層の感度の低下を防ぐため、光重合性層上にポリビニルアルコール層などの酸素遮断層を形成した後に露光を行なってもよい。上記の画像露光に使用される光源は、特に限定されるものではない。光源としては、例えば、キセノンランプ、ハロゲンランプ、タングステンランプ、高圧水銀灯、超高圧水銀灯、メタルハライドランプ、中圧水銀灯、低圧水銀灯、カーボンアーク、蛍光ランプなどのランプ光源や、アルゴンイオンレーザー、ＹＡＧレーザー、エキシマレーザー、窒素レーザー、ヘリウムカドミニウムレーザー、半導体レーザーなどのレーザー光源などが挙げられる。特定の波長の光を照射して使用する場合には、光学フィルタを利用することもできる。

［４－６］現像工程
本発明に係るカラーフィルタは、本発明に係る感光性着色樹脂組成物を用いた塗布膜に対し、上記の光源によって画像露光を行なった後、界面活性剤とアルカリ性化合物とを含む水溶液を用いて現像を行なうことによって、基板上に画像を形成して製造することができる。この水溶液には、更に有機溶剤、緩衝剤、錯化剤、染料又は顔料を含ませることができる。

アルカリ性化合物としては、水酸化ナトリウム、水酸化カリウム、水酸化リチウム、炭酸ナトリウム、炭酸カリウム、炭酸水素ナトリウム、炭酸水素カリウム、ケイ酸ナトリウム、ケイ酸カリウム、メタケイ酸ナトリウム、リン酸ナトリウム、リン酸カリウム、リン酸水素ナトリウム、リン酸水素カリウム、リン酸二水素ナトリウム、リン酸二水素カリウム、水酸化アンモニウムなどの無機アルカリ性化合物や、モノ－・ジ－又はトリエタノールアミン、モノ－・ジ－又はトリメチルアミン、モノ－・ジ－又はトリエチルアミン、モノ－又はジイソプロピルアミン、ｎ－ブチルアミン、モノ－・ジ－又はトリイソプロパノールアミン、エチレンイミン、エチレンジイミン、テトラメチルアンモニウムヒドロキシド（ＴＭＡＨ）、コリンなどの有機アルカリ性化合物が挙げられる。これらのアルカリ性化合物は、２種以上の混合物であってもよい。

界面活性剤としては、例えば、ポリオキシエチレンアルキルエーテル類、ポリオキシエチレンアルキルアリールエーテル類、ポリオキシエチレンアルキルエステル類、ソルビタンアルキルエステル類、モノグリセリドアルキルエステル類などのノニオン系界面活性剤、アルキルベンゼンスルホン酸塩類、アルキルナフタレンスルホン酸塩類、アルキル硫酸塩類、アルキルスルホン酸塩類、スルホコハク酸エステル塩類などのアニオン性界面活性剤、アルキルベタイン類、アミノ酸類などの両性界面活性剤が挙げられる。

有機溶剤としては、例えば、イソプロピルアルコール、ベンジルアルコール、エチルセロソルブ、ブチルセロソルブ、フェニルセロソルブ、プロピレングリコール、ジアセトンアルコールなどが挙げられる。有機溶剤は、水溶液と併用して使用できる。
現像処理の条件には特に制限はないが、現像温度は通常１０℃以上、中でも１５℃以上、更には２０℃以上、また、通常５０℃以下、中でも４５℃以下、更には４０℃以下の範囲が好ましい。現像方法は、浸漬現像法、スプレー現像法、ブラシ現像法、超音波現像法などの何れかの方法によることができる。

［４－７］熱硬化処理
現像の後のカラーフィルタには、熱硬化処理を施す。この際の熱硬化処理条件は、温度は通常１００℃以上、好ましくは１５０℃以上、また、通常２８０℃以下、好ましくは２５０℃以下の範囲で選ばれ、時間は５分間以上、６０分間以下の範囲で選ばれる。これら一連の工程を経て、一色のパターニング画像形成は終了する。この工程を順次繰り返し、ブラック、赤色、緑色、青色をパターニングし、カラーフィルタを形成する。なお、４色のパターニングの順番は、上記した順番に限定されるものではない。

［４－８］透明電極の形成
本発明に係るカラーフィルタは、このままの状態で画像上にＩＴＯなどの透明電極を形成して、カラーディスプレー、液晶表示装置などの部品の一部として使用されるが、表面平滑性や耐久性を高めるため、必要に応じ、画像上にポリアミド、ポリイミドなどのトップコート層を設けることもできる。また一部、平面配向型駆動方式（ＩＰＳモード）などの用途においては、透明電極を形成しないこともある。

［５］画像表示装置（パネル）
次に、本発明の画像表示装置について説明する。本発明の画像表示装置は、前述のカラーフィルタを有する。以下、画像表示装置として、液晶表示装置及び有機ＥＬ表示装置について詳述する。

［５－１］液晶表示装置
本発明に係る液晶表示装置の製造方法について説明する。本発明に係る液晶表示装置は、通常、上記本発明に係るカラーフィルタ上に配向膜を形成し、この配向膜上にスペーサを散布した後、対向基板と貼り合わせて液晶セルを形成し、形成した液晶セルに液晶を注入し、対向電極に結線して完成する。配向膜は、ポリイミド等の樹脂膜が好適である。配向膜の形成には、通常、グラビア印刷法及び／又はフレキソ印刷法が採用され、配向膜の厚さは数１０ｎｍとされる。熱焼成によって配向膜の硬化処理を行なった後、紫外線の照射やラビング布による処理によって表面処理し、液晶の傾きを調整しうる表面状態に加工される。

スペーサは、対向基板とのギャップ（隙間）に応じた大きさのものが用いられ、通常２～８μｍのものが好適である。カラーフィルタ基板上に、フォトリソグラフィ法によって透明樹脂膜のフォトスペーサ（ＰＳ）を形成し、これをスペーサの代わりに活用することもできる。対向基板としては、通常、アレイ基板が用いられ、特にＴＦＴ（薄膜トランジスタ）基板が好適である。

対向基板との貼り合わせのギャップは、液晶表示装置の用途によって異なるが、通常２μｍ以上、８μｍ以下の範囲で選ばれる。対向基板と貼り合わせた後、液晶注入口以外の部分は、エポキシ樹脂等のシール材によって封止する。シール材は、ＵＶ照射及び／又は加熱することによって硬化させ、液晶セル周辺がシールされる。
周辺をシールされた液晶セルは、パネル単位に切断した後、真空チャンバー内で減圧とし、上記液晶注入口を液晶に浸漬した後、チャンバー内をリークすることによって、液晶を液晶セル内に注入する。液晶セル内の減圧度は、通常１×１０^-2Ｐａ以上、好ましくは１×１０^-3以上、また、通常１×１０^-7Ｐａ以下、好ましくは１×１０^-6Ｐａ以下の範囲である。また、減圧時に液晶セルを加温するのが好ましく、加温温度は通常３０℃以上、好ましくは５０℃以上、また、通常１００℃以下、好ましくは９０℃以下の範囲である。

減圧時の加温保持は、通常１０分間以上、６０分間以下の範囲とされ、その後、液晶中に浸漬される。液晶を注入した液晶セルは、液晶注入口を、ＵＶ硬化樹脂を硬化させて封止することによって、液晶表示装置（パネル）が完成する。
液晶の種類には特に制限がなく、芳香族系、脂肪族系、多環状化合物等、従来から知られている液晶であって、リオトロピック液晶、サーモトロピック液晶等の何れでもよい。サーモトロピック液晶には、ネマティック液晶、スメスティック液晶及びコレステリック液晶等が知られているが、何れであってもよい。

［５－２］有機ＥＬ表示装置
本発明のカラーフィルタを有する有機ＥＬ表示装置を作成する場合、例えば図１に示すように、透明支持基板１０上に、本発明の感光性着色樹脂組成物により画素２０が形成された青色カラーフィルタ上に有機保護層３０及び無機酸化膜４０を介して有機発光体５００を積層することによって多色の有機ＥＬ素子を作製する。

有機発光体５００の積層方法としては、カラーフィルタ上面へ透明陽極５０、正孔注入層５１、正孔輸送層５２、発光層５３、電子注入層５４、及び陰極５５を逐次形成していく方法や、別基板上へ形成した有機発光体５００を無機酸化膜４０上に貼り合わせる方法などが挙げられる。このようにして作製された有機ＥＬ素子１００は、パッシブ駆動方式の有機ＥＬ表示装置にもアクティブ駆動方式の有機ＥＬ表示装置にも適用可能である。

次に、実施例及び比較例を挙げて本発明をより具体的に説明するが、本発明はその要旨を超えない限り以下の実施例に限定されるものではない。

＜フタロシアニン化合物Ａ＞
特開平０５－３４５８６１号公報の実施例３０に基づいて合成した、以下の化学構造を有するフタロシアニン化合物Ａを使用した。

＜バインダー樹脂Ａ＞
プロピレングリコールモノメチルエーテルアセテート１４５質量部を窒素置換しながら攪拌し１２０℃に昇温した。ここにスチレン１０質量部、グリシジルメタクリレート９０質量部およびトリシクロデカン骨格を有するモノメタクリレート（日立化成社製ＦＡ－５１３Ｍ）１０質量部を滴下し、更に１２０℃で２時間攪拌し続けた。次に反応容器内を空気置換に変え、アクリル酸５０質量部にトリスジメチルアミノメチルフェノール０．７質量部およびハイドロキノン０．１２質量部を投入し、１２０℃で６時間反応を続けた。その後、テトラヒドロ無水フタル酸（ＴＨＰＡ）１３質量部、トリエチルアミン０．７質量部を加え、１２０℃で３．５時間反応させた。こうして得られたバインダー樹脂ＡのＧＰＣにより測定したポリスチレン換算の重量平均分子量Ｍｗは約９０００、酸価は２５ｍｇＫＯＨ／ｇ、二重結合当量２６０ｇ／ｍｏｌであった。

＜光重合性モノマーＡ＞
ジペンタエリスリトールヘキサアクリレート及びジペンタエリスリトールペンタアクリレートの混合物（Ａ－９５５０、新中村化学工業社製）

＜光重合開始剤Ａ＞
以下の化学構造を有するオキシムエステル系化合物
（４－アセトキシイミノ－５－［９－エチル－６－（２－メチルベンゾイル）－９Ｈ－カルバゾール－３－イル］－５－オキソペンタン酸メチル）

＜界面活性剤Ａ＞
メガファックＦ－５５４（ＤＩＣ社製）

＜感光性着色樹脂組成物１～６の調製＞
各成分を表１に記載の固形分比率、溶剤比率、及び水分含有割合となるよう混合し、全固形分の含有割合が２０質量％の感光性着色樹脂組成物１～６を調製した。「固形分比率」は、各種成分の固形分量の、全固形分中の比率（質量％）を意味する。また、「溶剤比率」は、各種溶剤の量の、全溶剤中の比率（質量％）を意味し、各種溶剤の量には、バインダー樹脂Ａ由来の量も含まれる。「水分含有割合」は、感光性着色樹脂組成物中に含まれる水分の含有割合（質量％）を意味し、その値は後述する方法で測定したものであり、感光性着色樹脂組成物を調製する際に超純水を適宜添加することで調整した。

＜水分含有割合測定＞
各感光性着色樹脂組成物中の水分含有割合をカールフィッシャー容量滴定法により以下の条件にて測定した。その結果を表１及び表２に示す。
・装置：カールフィッシャー水分計 ＫＦ－１００（三菱ケミカルアナリテック社製）
・注入量：１ｍＬ
・温度：２３℃
・滴定溶剤：アクアミクロン滴定剤ＳＳ－Ｚ３ｍｇ
力価２．５～３．５ｍｇＨ₂Ｏ／ｍＬ
・脱水溶剤：アクアミクロン脱水溶剤 ＧＥＸ

＜輝度及びコントラストの測定＞
５０ｍｍ角、厚さ０．７ｍｍのガラス基板（ＡＧＣ社製、ＡＮ１００）上に、各感光性着色樹脂組成物をスピンコーターで塗布した後、８０℃のホットプレート上で３分間乾燥した。得られた塗膜に、２ｋＷ高圧水銀灯により、２３ｍＷ／ｃｍ²、１００ｍＪ／ｃｍ²となるよう露光した。この際の紫外線照射は空気下で行った。基板をオーブン中２３０℃で３０分間加熱して硬化させ、レジスト膜を得た。
レジスト膜について、日立製作所製分光光度計Ｕ－３３１０により透過スペクトルをＣ光源にて測定し、壺坂電機社製コントラスト計ＣＴ－１Ｂでコントラストを測定した。ｓｙ＝０．４００の色度となった際の輝度と、コントラストの結果を表２に示す。

＜表面粗度評価＞
５０ｍｍ角、厚さ０．７ｍｍのガラス基板（ＡＧＣ社製、ＡＮ１００）上に各感光性着色樹脂組成物をスピンコーターを用いて塗布し、９０℃のホットプレート上で９０秒間乾燥した。得られた塗膜に、２ｋＷ高圧水銀灯により、２３ｍＷ／ｃｍ²、４０ｍＪ／ｃｍ²となるよう露光した。この際の紫外線照射は空気下で行った。基板をオーブン中２３０℃で３０分間加熱して硬化させ、膜厚２．５μｍのレジスト膜を得た。こうして得られたレジスト膜について、日立ハイテクノロジーズ社製走査型白色干渉顕微鏡ＶＳ１５３０を用いて、以下の条件で表面粗度Ｓａ（μｍ）を測定した。その結果を表２に示す。

（測定条件）
・光源：５２０Ｗｈｉｔｅ（５２０ｎｍ）
・対物レンズ：１０倍
・測定デバイス：ピエゾ
・測定モード：Ｐｈａｓｅ
・視野サイズ：６４０×４８０Ｐｉｘｅｌｓ（４６６．４２μｍ×３５０．４８μｍ）

表２より、感光性着色樹脂組成物中の水分含有割合を０．２質量％以上にすることで、フタロシアニン化合物（１）に水分子が配位することにより、フタロシアニン化合物（１）を感光性着色樹脂組成物中に十分に溶解させる事ができ、コントラストが良好であった。
これに対して比較例１の感光性着色樹脂組成物では、水分含有割合が０．２質量％未満となっていて、系中の水分子が少なく、フタロシアニン化合物（１）に対する水分子の配位が不十分となり、フタロシアニン化合物（１）同士が過度にスタッキングして凝集体となってしまい、凝集体による光散乱によって、コントラストが不十分になったと考えられる。また、凝集体を含むことで、それが硬化させたレジスト膜表面において突起異物となり、表面粗度が大きくなったと考えられる。
以上のとおり、本発明の感光性着色樹脂組成物はコントラストが良好であり、画像表示装置のカラーフィルタの光学特性を向上することができると考えられる。

本発明を特定の態様を用いて詳細に説明したが、本発明の意図と範囲を離れることなく様々な変更および変形が可能であることは、当業者にとって明らかである。

１０ 透明支持基板
２０ 画素
３０ 有機保護層
４０ 無機酸化膜
５０ 透明陽極
５１ 正孔注入層
５２ 正孔輸送層
５３ 発光層
５４ 電子注入層
５５ 陰極
１００ 有機ＥＬ素子
５００ 有機発光体

Claims (5)

1. （Ａ）着色剤、（Ｂ）有機溶剤、（Ｃ）アルカリ可溶性樹脂、及び（Ｄ）光重合開始剤を含有する感光性着色樹脂組成物であって、
   前記（Ａ）着色剤が、下記一般式（１）で表される化学構造を有するフタロシアニン化合物を含み、
   感光性着色樹脂組成物中の水分含有割合が０．２質量％以上であり、
   前記フタロシアニン化合物１００質量部に対する水分含有割合が１質量部以上、１００質量部以下であることを特徴とする感光性着色樹脂組成物。


   （式（１）中、Ａ^１～Ａ^１６は各々独立に、水素原子、ハロゲン原子、又は下記一般式（２）で表される基を表す。ただし、Ａ^１～Ａ^４のうち２つ以上が下記一般式（２）で表される基であり、Ａ^５～Ａ^８のうち２つ以上が下記一般式（２）で表される基であり、Ａ^９～Ａ^１２のうち２つ以上が下記一般式（２）で表される基であり、かつ、Ａ^１３～Ａ^１６のうち２つ以上が下記一般式（２）で表される基を表す。）

   （式（２）中、Ｘは酸素原子を表す。式（２）中のベンゼン環の置換基が、アルコキシカルボニル基を有する。＊は結合手を表す。）
2. 前記一般式（１）で表される化学構造を有するフタロシアニン化合物の含有割合が、全固形分中に１質量％以上である、請求項１に記載の感光性着色樹脂組成物。
3. 前記（Ｂ）有機溶剤が、プロピレングリコールモノメチルエーテルアセテートを含有する、請求項１又は２に記載の感光性着色樹脂組成物。
4. 請求項１～３のいずれか１項に記載の感光性着色樹脂組成物を用いて作成した画素を有する、カラーフィルタ。
5. 請求項４に記載のカラーフィルタを有する、画像表示装置。


Images
