本発明は、冷媒等に使用できる含フッ素オレフィンの製造方法に関する。
一般式：CF3(CX2)nCF=CH2、一般式：CF3(CX2)nCH=CHF（ｎは１以上の数であり、Ｘは例えばフッ素や塩素等のハロゲン原子）等で表されるフルオロオレフィンは、各種機能性材料、溶媒、冷媒や発泡剤等、種々の用途に使用されている。さらに、上記フルオロオレフィンは、機能性重合体を製造するためのモノマーや原料などとして有用な構造の化合物であることも知られており、例えば、エチレン−テトラフルオロエチレン共重合体の改質用モノマーとして用いられている。このように上記フルオロオレフィンは、種々の用途及び各種原料として利用されており、その利用価値が非常に高い化合物である。中でも、CF3CF=CH2で表される化合物（HFO-1234yf）及びCF3CH=CHFで表される化合物（HFO-1234ze）は、近年、地球温暖化係数の低い冷媒化合物として有望視されている。
上記一般式で表されるようなフルオロオレフィンは、例えば、同じ炭素数をもつ含塩素アルカン又は含塩素アルケンを出発原料とし、触媒の存在下で無水フッ化水素等のフッ素化剤と反応させることで製造されることが報告されている（下記特許文献１参照）。
また、上記一般式で表されるようなフルオロオレフィンのうち、HFO-1234yfは、触媒存在下、CF3CCl=CH2（HCFO-1233xf）などの含塩素オレフィンの気相フッ素化連続反応により製造されることが知られている。このように製造されるHFO-1234yfは、特に地球温暖化係数の低い冷媒として着目されている。
さらに、上記一般式で表されるフルオロオレフィンのうち、HFO-1234zeは、触媒存在下、CF3CH=CHCl（HCFO-1233zd）などの含塩素オレフィンの気相フッ素化連続反応により製造されることが知られている。例えば、特許文献２には、銅／クロム触媒の存在下でHCFO-1233zdをフッ化水素と反応させることでHFO-1234zeを製造することが開示されている。
国際公開第２０１０／１２３１５４号 特開２００４−４３４１０号公報
上記のように、含塩素化合物の気相フッ素化連続反応によりHFO-1234yf又はHFO-1234zeを製造することは知られているが、各々の化合物を製造するために使用する最適な原料は互いに異なり、また、使用する設備や反応条件も互いに異なっている。そのため、両方の化合物を同時に製造しようとすると、最適な製造条件が互いに異なることもあって、いずれかの化合物の選択率が低くなり、双方の化合物を高い選択率で製造することが困難であった。また、両方の化合物を同時に製造するには、それぞれの反応に適したプラント設計が必要となるため、コストが増大するという問題もあった。また、それぞれの化合物を製造するために使用する原料の購入量が少ない場合には、原料購入価格も高くなるという懸念がある。
このように、含塩素アルカン又は含塩素アルケンを出発原料として、含フッ素オレフィンを製造するにあたり、２以上のフルオロオレフィンを同時に製造すると、いずれかの化合物の転化率が低くなるので、複数の化合物を高収率で得ることは難しいものであった。
本発明は、上記に鑑みてなされたものであり、含塩素アルカン又は含塩素アルケンを出発原料として、含フッ素オレフィンを製造するにあたり、同一原料、同一設備及び同一条件で、有用な複数の含フッ素オレフィンを高い選択率で製造する方法を提供することを目的とする。
本発明者は、上記目的を達成すべく鋭意研究を重ねた結果、VIII属及びIX属の群から選ばれる少なくとも１種の金属元素Mとクロムとが共存した触媒を使用して反応を行うことにより、上記目的を達成できることを見出し、本発明を完成するに至った。
即ち、本発明は、下記の含フッ素オレフィンの製造方法に関する。
１．一般式（１）：CX3CClYCH2Z（式中、Xは各々独立してF又はClである。YはH又はFであり、YがHの場合、ZはCl又はFであり、YがFの場合、ZはHである。）で表される含塩素アルカン、
一般式（２）：CX3CH2CHX2（式中、Xは各々独立してF又はClである。ただしXのうち少なくとも一つはClである。）で表される含塩素アルカン、
一般式（３）：CX3CCl=CH2（式中、Xは、各々独立してF又はClである。）で表される含塩素アルケン、
一般式（４）：CX3CH=CHX（式中、Xは、各々独立してF又はClである。ただしXのうち少なくとも一つはClである。）で表される含塩素アルケン、
一般式（５）：CH2XCCl=CX2（式中、Xは、各々独立してF又はClである。）で表される含塩素アルケン、及び
一般式（６）：CHX2CH=CX2（式中、Xは、各々独立してF又はClである。）で表される含塩素アルケン
からなる群から選ばれた少なくとも一種の含塩素化合物と、無水フッ化水素とを、酸化性ガス及びフッ素化触媒の存在下において反応させて、
一般式（７）：CF3CA=CHB（式中、A及びBは、一方がF又はClであり、他方がHである。）で表される含フッ素オレフィンを製造する方法であって、
前記フッ素化触媒は、VIII属及びIX属の群から選ばれる少なくとも１種の金属元素Mとクロムとが共存した触媒であることを特徴とする、含フッ素オレフィンの製造方法。
２．前記含塩素化合物がHCC-240db、HCO-1230xa、HCO-1230xf、HCFC-243db、HCFC-242dc、HCFO-1231xf、HCFO-1232xf及びHCFO-1233xfからなる群から選ばれた少なくとも一種である、上記項１に記載の製造方法。
３．前記含フッ素オレフィンがHFO-1234yf及びHFO-1234zeの群から選ばれる少なくとも１種を含む、上記項１又は２に記載の製造方法。
４．前記含フッ素オレフィンがHFO-1234yf及びHFO-1234zeを含む、上記項１〜３のいずれか１項に記載の製造方法。
５．前記金属元素Mが周期表の第５周期〜第６周期の元素である、上記項１〜４のいずれか１項に記載の製造方法。
６．前記金属元素Mがルテニウムである、上記項１〜５のいずれか１項に記載の製造方法。
７．前記金属元素Mとクロムとのモル比が０．０５：９９．９５〜１５：８５である、上記項１〜６のいずれか１項に記載の製造方法。
本発明に係る含フッ素オレフィンの製造方法では、VIII属及びIX属の群から選ばれる少なくとも１種の金属元素Mとクロムとが共存した触媒を使用して、含塩素アルカン又は含塩素アルケンのフッ素化反応を行う。これにより、例えば、HFO-1234yf及びHFO-1234ze等を含む２以上の含フッ素オレフィン化合物を、いずれも高い選択率で並行して製造することができる。このように、上記製造方法によれば、同一原料、同一設備及び同一条件から、有用な複数の含フッ素オレフィンを高い選択率で製造でき、建設するプラント数が少なくて済み、設備費や用役費の削減も可能になる。しかも、同一原料、同一設備及び同一条件で製造できることで、それぞれの化合物を製造するために使用する原料の購入量が少なくなりにくく、原料購入価格が高くなりにくいので、コスト面でも有利である。従って、上記製造方法は、含フッ素オレフィンの製造方法として、工業的に有利な方法である。
以下、本発明の含フッ素オレフィンの製造方法の実施形態について詳細に説明する。
本実施形態では、特定の一般式で表される含塩素化合物と、無水フッ化水素とを、酸化性ガス及びフッ素化触媒の存在下において反応させて、含フッ素オレフィンを製造する。
具体的には、
一般式（１）：CX3CClYCH2Z（式中、Xは各々独立してF又はClである。YはH又はFであり、YがHの場合、ZはCl又はFであり、YがFの場合、ZはHである。）で表される含塩素アルカン、
一般式（２）：CX3CH2CHX2（式中、Xは各々独立してF又はClである。ただしXのうち少なくとも一つはClである。）で表される含塩素アルカン、
一般式（３）：CX3CCl=CH2（式中、Xは、各々独立してF又はClである。）で表される含塩素アルケン、
一般式（４）：CX3CH=CHX（式中、Xは、各々独立してF又はClである。ただしXのうち少なくとも一つはClである。）で表される含塩素アルケン、
一般式（５）：CH2XCCl=CX2（式中、Xは、各々独立してF又はClである。）で表される含塩素アルケン、及び
一般式（６）：CHX2CH=CX2（式中、Xは、各々独立してF又はClである。）で表される含塩素アルケン
からなる群から選ばれた少なくとも一種の含塩素化合物と、無水フッ化水素とを、酸化性ガス及びフッ素化触媒の存在下において反応させて、
一般式（７）：CF3CA=CHB（式中、A及びBは、一方がF又はClであり、他方がHである。）で表される含フッ素オレフィンを製造する。
特に、本実施形態では、前記フッ素化触媒がVIII属及びIX属の群から選ばれる少なくとも１種の金属元素Mとクロムとが共存した触媒である。これにより、例えば、HFO-1234yf及びHFO-1234ze等を含む２以上の含フッ素オレフィン化合物を、いずれも高い選択率で並行して製造することができる。
以下、本実施形態の製造方法で使用する原料化合物、反応方法及び反応生成物について説明する。
なお、上記の一般式（１）〜（７）で表される化合物の具体例を表１に示している。この表１では、各化合物の記号（略記号）、構造及び化学名を表している。これら表１に記載の化合物は、各一般式で表される化合物の一例であって、上記の一般式（１）〜（７）で表される化合物が表１で表される化合物に限定されるわけではない。
Figure 0006233352
（Ｉ）原料化合物
本実施形態では、出発原料として、上記一般式（１）から一般式（６）で表される化合物からなる群から選ばれた少なくとも一種の含塩素化合物を用いる。
一般式（１）：CX3CClYCH2Zで表される含塩素アルカンの具体例としては、2,3-ジクロロ-1,1,1-トリフルオロプロパン（CF3CHClCH2Cl（HCFC-243db））、1,2,3-トリクロロ-1,1-ジフルオロプロパン（CF2ClCHClCH2Cl（HCFC-242dc））、1,1,2,3-テトラクロロ-1-フルオロプロパン（CFCl2CHClCH2Cl（HCFC-241dc））、1,1,1,2,3-ペンタクロロプロパン（CCl3CHClCH2Cl（HCC-240db））等を挙げることができる。
一般式（２）：CX3CH2CHX2で表される含塩素アルカンの具体例としては、1,1,1,3,3-ペンタクロロプロパン（CCl3CH2CHCl2（HCC-240fa））、3,3-ジクロロ-1,1,1-トリフルオロプロパン（CF3CH2CHCl2（HCFC-243fa））等を挙げることができる。
一般式（３）：CX3CCl=CH2で表される含塩素アルケンの具体例としては、2-クロロ-3,3,3-トリフルオロプロペン（CF3CCl=CH2（HCFO-1233xf））、2,3,3,3-テトラクロロプロペン（CCl3CCl=CH2（HCO-1230xf））、2,3,3-トリクロロ-3-フルオロプロペン（CFCl2CCl=CH2（HCFO-1231xf）、2,3-ジクロロ-3,3-ジフルオロプロペン（CF2ClCCl=CH2（HCFO-1232xf））等を挙げることができる。
一般式（４）：CX3CH=CHXで表される含塩素アルケンの具体例としては、1-クロロ-3,3,3-トリフルオロプロペン（CF3CH=CHCl（HCFO-1233zd））、1,3,3,3-テトラクロロプロペン（CCl3CH=CHCl（HCO-1230zd））等を挙げることができる。
一般式（５）：CH2XCCl=CX2で表される含塩素アルケンの具体例としては、1,1,2,3-テトラクロロプロペン（CH2ClCCl=CCl2（HCO-1230xa））等を挙げることができる。
一般式（６）：CHX2CH=CX2で表される含塩素アルケンの具体例としては、1,1,3,3-テトラクロロプロペン（CHCl2CH=CCl2（HCO-1230za））等を挙げることができる。
本発明では、上記した原料化合物を一種単独又は二種以上混合して用いることができる。
（ＩＩ）反応方法
本実施形態の製造方法では、上記含塩素化合物を出発原料とし、該含塩素化合物と、無水フッ化水素とを、酸化性ガス及びフッ素化触媒の存在下において反応させる。
本実施形態の製造方法では、酸化性ガスを使用することにより、触媒の劣化を抑制する効果を十分に発揮した上で、反応を進行させることができる。また、酸化性ガスの雰囲気下、後述する特定のフッ素化触媒を使用することにより、出発原料の転化率を良好な範囲に維持することができ、２以上の含フッ素オレフィンを１度の反応にて高い選択率で製造しやすくなる。また、反応系内に酸化性ガスが存在することで、反応中に副生するＣＯ２の量を低減することができる。
上記酸化性ガスとしては、酸素（酸素ガス）、塩素（塩素ガス）等を例示することができる。好ましい酸化性ガスは酸素であり、この場合、出発原料の転化率を良好な範囲に維持することができ、２以上の含フッ素オレフィンをそれぞれより高い選択率で製造しやすくなる。
酸化性ガスの供給量は、出発原料として用いる含塩素化合物１モルに対して、０．００５〜０．２モル程度とすることが好ましく、０．０１〜０．１５モル程度とすることがより好ましい。
酸化性ガスの存在下に反応を行う方法については特に限定はない。通常は、酸素等の酸化性ガスを、出発原料である含塩素化合物と共に反応器に供給すればよい。また、これに限らず、含塩素化合物に酸素を溶解させて反応器に供給してもよい。
本実施形態では、フッ素化触媒としては、VIII属及びIX属の群から選ばれる少なくとも１種の金属元素Mとクロムとが共存した触媒を使用する。
上記触媒を使用することで、２以上の含フッ素オレフィン化合物を、各々高い選択率で並行して製造することができる。
金属元素Mとクロムとのモル比（金属Ｍのモル数：クロムのモル数）は特に制限されないが、例えば、０．０５：９９．９５〜１５：８５の範囲内で金属元素Mとクロムが触媒中に含まれれば、生成する複数の含フッ素オレフィン化合物の各々の選択率をより向上させることができる。
金属元素Mとしては、周期表の第５周期〜第６周期の元素であることが好ましい。この場合、生成する複数の含フッ素オレフィン化合物の各々の選択率がさらに向上する。特に、金属元素Mがルテニウムであれば、その効果が顕著に発揮される。
フッ素化触媒は、金属元素Mとクロムとが共存した触媒であれば各々の金属元素の状態は特に限定されないが、例えば、金属元素M及びクロムは、酸化物やフッ化物の状態でフッ素化触媒中に含まれていてもよい。金属元素M及びクロムが酸化物である場合、これらの酸化物はさらにあらかじめフッ素化されていてもよい。なお、本実施形態の製造方法では、フッ化水素の存在下に反応を行うので、予めフッ素化処理を行わない場合にも、反応中に触媒のフッ素化が進行すると考えられる。
金属元素Mが酸化物状態のルテニウムの状態で触媒中に存在する場合、酸化物状態のルテニウムとしては結晶質酸化ルテニウム、アモルファス酸化ルテニウム等が例示される。酸化ルテニウムの組成としては、特に限定的ではないが、例えば、組成式：ＲｕＯｍにおいて、ｍが１．５＜ｍ＜４の範囲とすることができ、２＜ｍ＜２．７５の範囲であればより好ましい。
クロムが酸化物の状態である場合は、結晶質酸化クロム、アモルファス酸化クロム等が例示される。酸化クロムの組成としては、特に限定的ではないが、例えば、組成式：ＣｒＯｎにおいて、ｎが１．５＜ｎ＜３の範囲とすることができ、２＜ｎ＜２．７５の範囲であればより好ましい。
フッ素化された酸化クロムについては、例えば、酸化クロムをフッ化水素によりフッ素化（ＨＦ処理）することによって得ることができる。フッ素化の温度は、例えば１００〜４６０℃程度とすればよい。例えば、酸化クロムを充填した反応器に無水フッ化水素を供給することによって、酸化クロムのフッ素化を行うことができる。酸化クロムのフッ素化の程度については、特に限定的ではなく、例えば、フッ素含有量が５〜３０ｗｔ％程度のフッ素化された酸化クロムを好適に用いることができる。
フッ素化触媒の比表面積は限定的ではないが、例えば、２０ｍ２／ｇ以上とすることができ、３０ｍ２／ｇ以上であることがより好ましい。また、フッ素化触媒の形状は、粉末状やペレット状とすることができるが、反応に適していればその他の形状であってもよい。これらの中でもペレット状の形状であることが好ましい。
また、フッ素化触媒は、担体に担持されていなくてもよく、あるいは、フッ素化触媒は、必要に応じて担体に担持されていてもよい。担体としては、特に限定的ではなく、例えば、フッ化クロム、フッ化アルミニウム、フッ素化アルミナ、フッ素化活性炭又はグラファイトカーボンの中から選択される少なくとも一種が好ましい。
フッ素化触媒は、原料化合物が触媒に充分に接触する状態で使用すればよい。例えば、反応器内に触媒を固定して触媒層を形成する方法、流動層中に触媒を分散させる方法などを適用できる。
無水フッ化水素は、通常、原料化合物と共に反応器に供給すればよい。無水フッ化水素の使用量については、特に限定的ではないが、目的とする含フッ素オレフィンの選択率を高い値とするためには、原料として用いる含塩素化合物１モルに対して、４モル程度以上とすることが好ましく、８モル程度以上とすることがより好ましい。
無水フッ化水素量の上限については特に限定的ではなく、フッ化水素量が多すぎても選択性、転化率にはあまり影響はないが、例えば、原料として用いる含塩素化合物１モルに対して、無水フッ化水素の量を１００モル程度以下とすることが好ましい。この場合、精製時にフッ化水素の分離量が増加することによる生産性の低下が起こりにくい。無水フッ化水素の量は、原料として用いる含塩素化合物１モルに対して５０モル程度以下とすることがより好ましい。
上記製造方法では、反応温度は限定的ではなく、使用する原料化合物の種類により適宜調整できるが、一般に２００〜４５０℃の範囲とすることができる。この温度範囲であれば、酸化性ガスを使用することによる上述した触媒の劣化抑制効果をさらに高めることができる。
反応温度は、例えば、原料として2-クロロ-3,3,3-トリフルオロプロペン（HCFO-1233xf）を用いる場合には、原料転化率及び目的物の選択率を良好な範囲とするべく、３００〜４５０℃程度の温度範囲とすることが好ましく、３２５〜４００℃程度の温度範囲とすることがより好ましい。この場合には、特に酸化性ガスの使用量は、2-クロロ-3,3,3-トリフルオロプロペン（HCFO-1233xf）１モルに対して０．０１〜０．５モル程度とすることが好ましく、０．０２〜０．１５モル程度とすることがより好ましい。
反応時の圧力については、特に限定されるものではなく、減圧、常圧又は加圧下に反応を行うことができる。通常は、大気圧（０．１ＭＰａ）近傍の圧力下で実施すればよいが、０．１ＭＰａ未満の減圧下においても円滑に反応を進行させることができる。更に、原料が液化しない程度の加圧下で反応を行ってもよい。
反応の具体的な一例としては、管型の流通型反応器を用い、該反応器にフッ素化触媒を充填し、出発原料として用いる含塩素化合物、無水フッ化水素及び酸化性ガスを反応器に導入して反応を行う方法を挙げることができる。反応器等、反応に使用する設備は従来から気相フッ素化反応で使用されているものでよい。
反応器に供給された出発原料は、無水フッ化水素と接触する際に気体状態であってもよいし、また、出発原料の供給時には、液体状態であってもよい。例えば、出発原料が常温、常圧で液状である場合には、出発原料を気化器によって気化（気化領域）させてから予熱領域を通過させ、無水フッ化水素と接触させる混合領域に供給することができる。これによって、気相状態で反応を行うことができる。また、出発原料を液体状態で反応装置に供給し、反応器に充填した触媒層を出発原料の気化温度以上に加熱しておいて、フッ化水素との反応領域に達した時に出発原料を気化させて反応させてもよい。
反応使用する各原料は、反応器に直接供給してもよいし、窒素、ヘリウム、アルゴン等の原料や触媒に対して不活性なガスを共存させながら供給してもよい。不活性ガスの濃度は、反応器に導入される気体成分、即ち、含塩素化合物、無水フッ化水素及び酸化性ガスに、不活性ガスを加えた量の総量に対し０〜８０ｍｏｌ％程度とすることができる。
接触時間については限定的ではないが、反応の転化率が低下し過ぎることなく、また、副生成物の生成が増加し過ぎることのない点に留意して、接触時間を設定すればよい。例えば、反応系に流入させる原料ガスの全流量Ｆ０（０℃、０．１ＭＰａでの流量：ｍＬ／ｓｅｃ）に対する触媒の充填量Ｗ（ｇ）の比率：Ｗ／Ｆ０で表される接触時間を０．５〜７０ｇ・ｓｅｃ／ｍＬ程度とすることが好ましく、１〜５０ｇ・ｓｅｃ／ｍＬ程度とすることが好ましい。尚、この場合の原料ガスの全流量とは、含塩素化合物、無水フッ化水素、及び酸化性ガスの合計流量に、更に、不活性ガスなどを用いる場合には、これらの流量を加えた量である。
（ＩＩＩ）反応生成物
上記の反応によって、一般式（７）：CF3CA=CHB（式中、A及びBは、一方がF又はClであり、他方がHである。）で表される含フッ素オレフィンが製造される。なお、生成する含フッ素オレフィンの構造は、出発原料である含塩素化合物の構造とは異なるものである。
一般式（７）で表される含フッ素オレフィンの具体例としては、式：CF3CF=CH2で表される2,3,3,3-テトラフルオロプロペン（HFO-1234yf）、式：CF3CH=CHFで表される1,3,3,3-テトラフルオロプロペン（HFO-1234ze）、式：CF3CCl=CH2で表される2-クロロ-3,3,3-トリフルオロプロペン（HCFO-1233xf）、式：CF3CH=CHClで表される1-クロロ-3,3,3-トリフルオロプロペン（HCFO-1233zd）を挙げることができる。
例えば、CF3CHClCH2Cl（HCFC-243db）、CF2ClCHClCH2Cl（HCFC-242dc）、CFCl2CHClCH2Cl（HCFC-241dc）、CF3CCl=CH2（HCFO-1233xf）、CF2ClCCl=CH2（HCFO-1232xf）、CFCl2CCl=CH2（HCFO-1231xf）、CH2ClCCl=CCl2（HCO-1230xa）、CCl3CCl=CH2（HCO-1230xf）等を出発原料とした場合には、2,3,3,3-テトラフルオロプロペン（HFO-1234yf）を主成分として得ることができる。
また、CCl3CH2CHCl2（HCC-240fa）、CHCl2CH=CCl2（HCO-1230za）、CF3CH=CHC（HCFO-1233zd）、CCl3CH=CHCl（HCO-1230zd）等を出発原料とした場合には、1,3,3,3-テトラフルオロプロペン（HFO-1234ze）を主成分として得ることができる。
本実施形態における反応では、上述のように、VIII属及びIX属の群から選ばれる少なくとも１種の金属元素Mとクロムとが共存した触媒をフッ素化触媒として使用するので、２以上の含フッ素オレフィン化合物をそれぞれ高い選択率で並行して製造できる。そして、反応を継続した場合にも、触媒活性の低下が少ないので、高い選択率を長期間維持できる。
上記反応で生成する含フッ素オレフィン化合物は、上述したように出発原料の種類によって異なるが、HFO-1234yf及びHFO-1234zeの群から選ばれる少なくとも１種を含んでいることが好ましい。この場合、２以上の含フッ素オレフィン化合物をいずれも高い選択率で並行して製造できる。上記反応で生成する含フッ素オレフィン化合物は、特に、HFO-1234yf及びHFO-1234zeを含んでいることが好ましく、この組み合わせでは、他の組み合わせに比べて、いずれも高い選択率で生成させることができるからである。
生成物は、例えば、反応器出口から回収することができ、回収後、蒸留などの方法で目的物である含フッ素オレフィン化合物を得ることができる。なお、生成物中には、副生物として1,1,1,2,2-ペンタフルオロプロパン（HFC-245cb）が主に含まれ得る。このような副生成物は、脱フッ化水素反応によって2,3,3,3-テトラフルオロプロペン（HFO-1234yf）に容易に変換できる。そのため、本実施形態の製造方法では、副生成物であっても有効に利用することができる。
本実施形態の製造方法では、出発原料の選択によって、HFO-1234yfが含フッ素オレフィンとして生成する。このときに副生する生成物としては、例えば、HCFO-1224yd（CF3CFCHCl）及びHCFO-1224zb（CF3CHCFCl）の少なくとも一方の化合物が含まれる。従って、上記製造方法によれば、HFO-1234yfと上記例示列挙した化合物のうちの少なくとも１種の化合物を含む組成物が得られる。
このような組成物は、精製してHFO-1234yfを純度よく回収してもよいし、精製せずにこの組成物をそのまま冷媒等の各種用途に使用してもよい。
上記組成物において、HFO-1234yfの含有量は特に制限されないが、例えば、組成物全量に対して１〜９９．９９質量％の範囲で含有され得る。
上記組成物は、さらに、HFO-1234ze（CF3CH=CHF）も含み得る。このHFO-1234zeは、上記反応で生成した、HFO-1234yfとは異なる含フッ素オレフィン成分であり、高い選択率で生成したものである。
上記組成物は、HFO-1234zeの他、CFC-13（CF3Cl）、HFC-23（CHF3）、HFC-32（CH2F2）、HCC-40（CH3Cl）、HFC-152a（CHF2CH3）、HFC-143a（CF3H3）、CF3C≡CH、塩化ビニル（CH2=CHCl）、HFC-245cb（CF3CF2CH3）、HFC-245fa（CF3CH2CHF2）、HFC-244bb（CF3CFClCH3）、HCFC-244eb（CF3CHFCH2Cl）、HCFC-244db（CF3CHClCH2F）、HCFC-234bb（CF3CFClCH2Cl）HFC-236fa（CF3CH2CF3）、HCFO-1233zd（CF3CH＝CHCl）、HCFO-1233xd（CF3CCl＝CHCl）、HFO-1234yf二量体、HFO-1234yf三量体、二酸化炭素及び一酸化炭素からなる群から選ばれる少なくとも１種の化合物を含んでいてもよい。これらの化合物は、上記反応によって副生することもあるし、もしくは、反応で得られた生成物に別途、添加されたものであってもよい。このような組成物も各種用途や原料に好適に使用することができる。
上記組成物が、HFO-1234yfに加えてさらにHFO-1234zeを含む場合、HFO-1234zeの含有量は特に制限されないが、例えば、組成物全量に対して０．０１〜９９質量％の範囲で含有され得る。
以下、実施例により本発明をより具体的に説明するが、本発明はこれら実施例の態様に限定されるものではない。

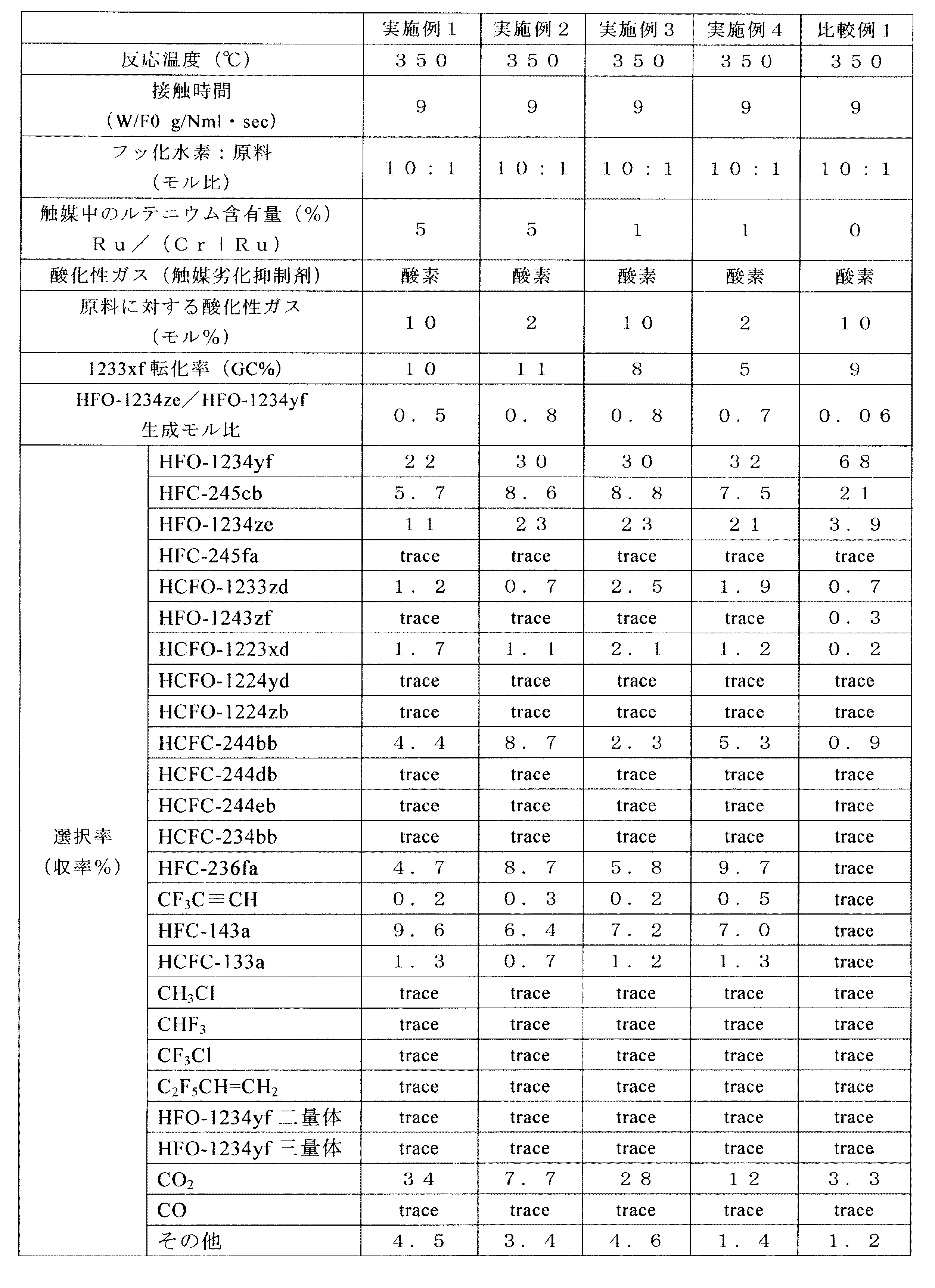

（実施例１）
酸化クロムと酸化ルテニウムが共存し、かつ、ルテニウム（金属元素M）とクロムとのモル比が５：９５であるフッ素化触媒を準備した。このフッ素化触媒５．７ｇを金属製反応管に充填した。
次に反応管の温度を３５０℃に昇温し、無水フッ化水素ガスを３５Ｎｍｌ／分の流速で供給し、酸化性ガスとして酸素ガスを０．３５Ｎｍｌ／分の流速で反応器に供給して１時間維持した。
その後、この反応管に2-クロロ-3,3,3-トリフルオロプロペン（CF3CCl=CH2（HCFO-1233xf））のガスを３．５Ｎｍｌ／分の流速で供給することで、フッ素化反応を行い、含フッ素オレフィンを生成させた。約１５時間後、反応器からの流出ガスの最初のサンプリングをおこない、ガスクロマトグラフにて分析した。
（実施例２）
酸素ガスの流速を０．０７Ｎｍｌ／分に変更したこと以外は、実施例１と同様にしてフッ素化反応を行って、ガスクロマトグラフの分析を行った。
（実施例３）
ルテニウム（金属元素M）とクロムとのモル比が１：９９であるフッ素化触媒に変更したこと以外は、実施例１と同様にしてフッ素化反応を行って、ガスクロマトグラフの分析を行った。
（実施例４）
酸素ガスの流速を０．０７Ｎｍｌ／分に変更したこと以外は、実施例３と同様にしてフッ素化反応を行って、ガスクロマトグラフの分析を行った。
（比較例１）
フッ素化触媒を酸化クロム（Cr2O3）に変更したこと以外は、実施例１と同様にしてフッ素化反応を行って、ガスクロマトグラフの分析を行った。
表２には、各実施例及び比較例で実施したガスクロマトグラフの分析結果を示している。また、表２には、HFO-1234ze生成量のHFO-1234yf生成量に対する割合も表２に示している。なお、表２中において「trace」とは、含有量が１ｐｐｍ以上１％以下の濃度であることを意味する。
Figure 0006233352
表２の結果から明らかな通り、各実施例では、HFO-1234yf及びHFO-1234zeがいずれも高い選択率で製造されていることがわかる。一方、比較例ではフッ素化触媒としてVIII属及びIX属の群から選ばれる少なくとも１種の金属元素Mを含んでいないため、HFO-1234yfの選択率は高いものの、HFO-1234ze等のその他の含フッ素オレフィンの選択率は低いものであった。
従って、本発明の製造方法では、HFO-1234yf及びHFO-1234ze等、２以上の含フッ素オレフィン化合物を、いずれも高い選択率で並行して製造することができることがわかる。そのため、同一原料、同一設備及び同一条件から、有用な複数の含フッ素オレフィンを高い選択率で製造でき、建設するプラント数が少なくて済み、設備費や用役費の削減も可能になる。しかも、同一原料、同一設備及び同一条件で製造できることで、それぞれの化合物を製造するために使用する原料の購入量が少なくなりにくく、原料購入価格が高くなりにくいので、コスト面でも有利である。従って、上記製造方法は、含フッ素オレフィンの製造方法として、工業的に有利な方法であるといえる。

Claims (6)

  1. 一般式（１）：CX3CClYCH2Z（式中、Xは各々独立してF又はClである。YはH又はFであり、YがHの場合、ZはCl又はFであり、YがFの場合、ZはHである。）で表される含塩素アルカン、
    一般式（２）：CX3CH2CHX2（式中、Xは各々独立してF又はClである。ただしXのうち少なくとも一つはClである。）で表される含塩素アルカン、
    一般式（３）：CX3CCl=CH2（式中、Xは、各々独立してF又はClである。）で表される含塩素アルケン、
    一般式（４）：CX3CH=CHX（式中、Xは、各々独立してF又はClである。ただしXのうち少なくとも一つはClである。）で表される含塩素アルケン、
    一般式（５）：CH2XCCl=CX2（式中、Xは、各々独立してF又はClである。）で表される含塩素アルケン、及び
    一般式（６）：CHX2CH=CX2（式中、Xは、各々独立してF又はClである。）で表される含塩素アルケン
    からなる群から選ばれた少なくとも一種の含塩素化合物と、無水フッ化水素とを、酸化性ガス及びフッ素化触媒の存在下において反応させて、
    一般式（７）：CF3CA=CHB（式中、A及びBは、一方がF又はClであり、他方がHである。）で表される含フッ素オレフィンを製造する方法であって、
    前記フッ素化触媒は、VIII属及びIX属の群から選ばれる少なくとも１種の金属元素Mとクロムとが共存した触媒であり、
    前記金属元素Mが周期表の第５周期〜第６周期の元素であることを特徴とする、含フッ素オレフィンの製造方法。
  2. 前記含塩素化合物がHCC-240db、HCO-1230xa、HCO-1230xf、HCFC-243db、HCFC-242dc、HCFO-1231xf、HCFO-1232xf及びHCFO-1233xfからなる群から選ばれた少なくとも一種である、請求項１に記載の製造方法。
  3. 前記含フッ素オレフィンがHFO-1234yf及びHFO-1234zeの群から選ばれる少なくとも１種を含む、請求項１又は２に記載の製造方法。
  4. 前記含フッ素オレフィンがHFO-1234yf及びHFO-1234zeを含む、請求項１〜３のいずれか１項に記載の製造方法。
  5. 前記金属元素Mがルテニウムである、請求項１〜４のいずれか１項に記載の製造方法。
  6. 前記金属元素Mとクロムとのモル比が０．０５：９９．９５〜１５：８５である、請求項１〜５のいずれか１項に記載の製造方法。
JP2015112363A 2015-06-02 2015-06-02 含フッ素オレフィンの製造方法 Expired - Fee Related JP6233352B2 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
JP2015112363A JP6233352B2 (ja) 2015-06-02 2015-06-02 含フッ素オレフィンの製造方法
EP16171278.1A EP3100996B1 (en) 2015-06-02 2016-05-25 Process for producing fluorinated olefins
US15/166,906 US9856191B2 (en) 2015-06-02 2016-05-27 Process for producing fluorine-containing olefin

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2015112363A JP6233352B2 (ja) 2015-06-02 2015-06-02 含フッ素オレフィンの製造方法

Publications (2)

Publication Number Publication Date
JP2016222619A JP2016222619A (ja) 2016-12-28
JP6233352B2 true JP6233352B2 (ja) 2017-11-22

Family

ID=56464006

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2015112363A Expired - Fee Related JP6233352B2 (ja) 2015-06-02 2015-06-02 含フッ素オレフィンの製造方法

Country Status (3)

Country Link
US (1) US9856191B2 (ja)
EP (1) EP3100996B1 (ja)
JP (1) JP6233352B2 (ja)

Families Citing this family (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP6028825B2 (ja) * 2015-03-31 2016-11-24 ダイキン工業株式会社 ハイドロフルオロオレフィン化合物を含有する組成物
JP6233535B2 (ja) * 2016-02-03 2017-11-22 ダイキン工業株式会社 テトラフルオロプロペンの製造方法
US10029964B2 (en) 2016-08-30 2018-07-24 Honeywell International Inc. Azeotropic or azeotrope-like compositions of 3,3,3-trifluoropropyne and water
US9950973B2 (en) * 2016-08-31 2018-04-24 Honeywell International Inc. Azeotropic or azeotrope-like compositions of 1,3-dichloro-3,3-difluoroprop-1-ene (HCFO-1232zd) and hydrogen fluoride (HF)
EP3647302B1 (en) 2017-06-30 2025-10-08 Central Glass Company, Limited Method for producing 1-chloro-3,3,3-trifluoropropene
JPWO2019098337A1 (ja) * 2017-11-20 2020-11-19 Ａｇｃ株式会社 （ｚ）−１−クロロ−２，３，３，３−テトラフルオロプロペンの精製方法
CN113966320A (zh) 2019-06-04 2022-01-21 科慕埃弗西有限公司 2-氯-3,3,3-三氟丙烯（1233xf）组合物和用于制备和使用该组合物的方法
EP3994116A2 (en) * 2019-07-03 2022-05-11 The Chemours Company FC, LLC Compositions and methods for synthesis of 2,3-dichloro-1,1,1,2-tetrafluoropropane and 2,3,3,3-tetrafluoropropene
JP2024049377A (ja) * 2022-09-28 2024-04-09 ダイキン工業株式会社 ジフルオロエチレンの製造方法

Family Cites Families (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4271415B2 (ja) 2002-07-15 2009-06-03 セントラル硝子株式会社 １，３，３，３−テトラフルオロプロペンの製造方法
EP2546225B1 (en) * 2006-01-03 2017-12-20 Honeywell International Inc. Method for producing fluorinated organic compounds
CN103483140B (zh) * 2006-10-31 2015-09-09 纳幕尔杜邦公司 氟丙烷、卤代丙烯以及2-氯-3,3,3-三氟-1-丙烯与hf的共沸组合物和1,1,1,2,2-五氟丙烷与hf的共沸组合物的制备方法
US8563789B2 (en) 2007-06-27 2013-10-22 Arkema Inc. Process for the manufacture of hydrofluoroolefins
JP2011525925A (ja) * 2008-06-26 2011-09-29 アーケマ・インコーポレイテッド １２３０ｘａから１２３４ｙｆへの触媒的気相フッ素化
ES2598484T3 (es) 2009-04-23 2017-01-27 Daikin Industries, Ltd. Procedimiento para la preparación de 2,3,3,3-tetrafluoropropeno
CN102686542A (zh) * 2009-12-23 2012-09-19 阿克马法国公司 1233xf到1234yf的催化气相氟化
WO2011077191A1 (en) * 2009-12-23 2011-06-30 Arkema France Catalytic gas phase fluorination of 1230xa to 1234yf
PL2516367T3 (pl) * 2009-12-23 2016-08-31 Arkema France Katalityczne fluorowanie w fazie gazowej 243db do 1234yf
US20110245548A1 (en) * 2010-03-31 2011-10-06 Honeywell International Inc. Catalyst life improvement in the vapor phase fluorination of chlorocarbons
US20130035526A1 (en) 2010-04-14 2013-02-07 Arkema Inc. Process for the manufacture of tetrafluoroolefins
US9340473B2 (en) 2011-01-21 2016-05-17 Arkema France Catalytic gas phase fluorination
JP5992532B2 (ja) * 2011-12-14 2016-09-14 アルケマ フランス ２，３，３，３−テトラフルオロプロペンを調製する方法
FR2984886B1 (fr) * 2011-12-22 2013-12-20 Arkema France Procede de preparation de composes olefiniques fluores
FR2986525B1 (fr) 2012-02-03 2014-02-14 Arkema France Procede de production de 2,3,3,3-tetrafluoropropene
JP5807690B2 (ja) 2013-04-25 2015-11-10 ダイキン工業株式会社 含フッ素オレフィンの製造方法

Also Published As

Publication number Publication date
JP2016222619A (ja) 2016-12-28
US9856191B2 (en) 2018-01-02
EP3100996A1 (en) 2016-12-07
US20160355453A1 (en) 2016-12-08
EP3100996B1 (en) 2018-09-26

Similar Documents

Publication Publication Date Title
JP6233352B2 (ja) 含フッ素オレフィンの製造方法
JP6088618B2 (ja) ヘキサフルオロ−２−ブテンの製造方法
JP5705962B2 (ja) ヘキサフルオロ−２−ブテンの製造方法
US10266464B2 (en) Process for producing 2-chloro-3,3,3-trifluoropropene
JP2024170537A (ja) ＨＣＦＯ－１２３３ｚｄの製造方法
US8987535B2 (en) Process for the manufacture of hydrochlorofluoroolefins
JP6176262B2 (ja) 含フッ素オレフィンの製造方法
CA2940149C (en) Process for the manufacture of hydrochlorofluoroolefins
EP2990396B1 (en) Method for producing fluorine-containing olefin
JP2013519628A (ja) 含フッ素アルケンの製造方法
US10590049B2 (en) Method for producing tetrafluoropropene
EP3109224B1 (en) Production method for composition containing 1, 2-dichloro-3, 3, 3-trifluoropropene (hcfo-1223xd) and/or 1, 1, 2-trichloro-3, 3, 3-trifluoropropene (cfo-1213xa)
US20200024218A1 (en) Method for producing 1-chloro-3,3,3-trifluoropropene

Legal Events

Date Code Title Description
A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20170420

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20170509

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20170704

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20170926

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20171009

R151 Written notification of patent or utility model registration

Ref document number: 6233352

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R151

LAPS Cancellation because of no payment of annual fees
