Abstract
【解決課題】電極抵抗が低い固体酸化物形セル用燃料極を提供すること。
【解決手段】固体酸化物形セル用燃料極であって、電子伝導性材料及びイオン伝導性材料を含有する原料の焼成体からなり、該電子伝導性材料の平均粒子径が０．００１～２．００μｍであり、且つ、該イオン伝導性材料の平均粒子径が０．００１～２．００μｍであり、該電子伝導性材料の粒子径分布の標準偏差をＡ１（μｍ）、該電子伝導性材料の平均粒子径をＢ１（μｍ）としたときに、（Ａ１／Ｂ１）×１００の値が０．０００～２０．０であり、該イオン伝導性材料の粒子径分布の標準偏差をＡ２（μｍ）、該イオン伝導性材料の平均粒子径をＢ２（μｍ）としたときに、（Ａ２／Ｂ２）×１００の値が０．０００～２０．０であること、を特徴とする固体酸化物形セル用燃料極。
【選択図】図１
【解決手段】固体酸化物形セル用燃料極であって、電子伝導性材料及びイオン伝導性材料を含有する原料の焼成体からなり、該電子伝導性材料の平均粒子径が０．００１～２．００μｍであり、且つ、該イオン伝導性材料の平均粒子径が０．００１～２．００μｍであり、該電子伝導性材料の粒子径分布の標準偏差をＡ１（μｍ）、該電子伝導性材料の平均粒子径をＢ１（μｍ）としたときに、（Ａ１／Ｂ１）×１００の値が０．０００～２０．０であり、該イオン伝導性材料の粒子径分布の標準偏差をＡ２（μｍ）、該イオン伝導性材料の平均粒子径をＢ２（μｍ）としたときに、（Ａ２／Ｂ２）×１００の値が０．０００～２０．０であること、を特徴とする固体酸化物形セル用燃料極。
【選択図】図１
Description
本発明は、固体酸化物形セル用燃料極、積層構造体及びその製造方法、並びに固体酸化物形セル及びその製造方法に関する。
固体酸化物形セルは、高効率エネルギー変換を可能とするデバイスとしての実用化に向けた研究開発が進められている。固体酸化物形セルを用いたデバイスの代表例として、固体酸化物形燃料電池や固体酸化物形電解セル等が挙げられる。固体酸化物形セルは、酸化物を主な材料とする緻密体の電解質を、空気極と燃料極の２つの多孔質体の電極で挟み込んで構成される。
固体酸化物形セルは、構成材料により幅広い作動温度領域を選択でき、４００～１０００℃で使用される。
電荷担体となるイオンは、主に酸化物イオンとプロトンである。酸化物イオンを伝導する電解質材料は酸化物イオン伝導性電解質と、プロトンを伝導する電解質材料はプロトン伝導性電解質とそれぞれ呼ばれる。酸化物イオン伝導性電解質としてはジルコニア系やセリア系材料等が、プロトン伝導性電解質としてはペロブスカイト型酸化物材料等が、代表例としてそれぞれ挙げられる。
電極の材料は、触媒活性を有する電子伝導性の酸化物や金属が用いられる（以下、「電子伝導性材料」という）。電子伝導性材料は、単体で用いられる場合もあるが、電極の反応場拡大、熱膨張係数調整や機械的強度向上のために、電解質と同じ材料又は電解質と同じイオン（「イオン」は、酸化物イオンやプロトンを含む伝導キャリアとなる全てのイオンの総称）を伝導するイオン伝導性材料が、電子伝導性材料と混合して用いられることもある。一般的には、電子伝導性材料とイオン伝導性材料が混合されることで、電極の反応抵抗が低減される。なお、反応抵抗は、電極単位面積あたりの反応場の広さ（又は反応活性点の量）と反応場あたりの活性に依存する。
電子伝導性材料とイオン伝導性材料の混合について、少なくとも１つ以上の材料の平均粒径が１μｍ以下である場合の混合を複合と呼び、複合化することにより電極の反応抵抗低減の効果が顕著に得られる。
電極は多孔質体であることにより、電極内の反応場に、電気化学反応に必要なガスを供給し、また電気化学反応により生成したガスを除去（ガスの供給や除去を、以下、「ガス拡散」という）することができる。ガス拡散に伴い生じる電極内の抵抗をガス拡散抵抗と呼ぶ。実用上、ガスが拡散するためには、気孔をガスが移動できる開気孔とすることが必要であり、そのためには電極の気孔率を少なくとも１５体積％を超えるようにすることが必要である。実際の電極設計としては、ガス拡散抵抗を十分に低減するために気孔率を４０体積％程度とすることが多い。
上記の電極の反応抵抗とガス拡散抵抗を合せた抵抗を、電極抵抗と呼ぶ。
固体酸化物形セルの空気極用の電子伝導性材料としては、ペロブスカイト型の酸化物材料、例えば、（ＬａＳｒ）ＭｎＯ３、（ＬａＳｒ）ＦｅＯ３、（ＬａＳｒ）ＣｏＯ３、（ＬａＳｒ）（ＣｏＦｅ）Ｏ３等がある。上記電子伝導性材料のＬａは他のランタノイド（Ｐｒ、Ｓｍ、Ｇｄ）と置換又は一部置換が可能であり、Ｓｒは他のアルカリ土類金属（Ｃａ、Ｂａ）と置換又は一部置換が可能である。
固体酸化物形セルの燃料極用の電子伝導性材料としては、金属系材料（Ｔｉ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、Ｃｕ等）が使用される。金属系材料は、水素、一酸化炭素、炭化水素、及びバイオ燃料等のガスにより還元されたものも含む。例えば、製造時の材料としてＮｉＯ（酸化物）が用いられている場合、固体酸化物形セルが構築され、上記ガスにより動作される際には、ＮｉＯはＮｉ（金属）に還元される。
固体酸化物形セルの普及に向けての重要な課題として、コスト低減に直結する単位体積あたりのエネルギー変換性能の向上が挙げられる。そして、固体酸化物形セルの単位体積あたりのエネルギー変換性能の重要な要因となるのが、電極単位面積あたりの電流（以下、「電流密度」という）であり、現在も電流密度の増加を目指し、様々な研究開発が進められている。
固体酸化物形セルの電流密度を決定する支配的な要因は、上記の電極抵抗である。電極で起こる電気化学反応とガス拡散に伴い、過電圧（平衡状態と作動状態の電圧差）が生じるが、高効率作動の観点から、低い過電圧でも高い電流密度を得ることができる低電極抵抗の電極が要求される。
特に燃料極は、空気極と比較して高温での焼成により製造され、粒成長が起こることにより、反応に有効な表面積（反応場）が減少し、電極抵抗が大きくなることが課題であった。
これまでの研究開発としては、例えば、電子伝導性材料とイオン伝導性材料の平均粒子径を制御することで、燃料極の電極抵抗を低減することが開示されている（特許文献１）。また、電子伝導性材料とイオン伝導性材料を混合し、さらに気孔率と気孔径を大きくすることで電極抵抗を低減し、高い電流密度を得ることができる燃料極が開示されている（特許文献２）。一定の効果は確認できていいるものの、固体酸化物形セルのコスト低減と普及を促進するためには、さらに燃料極の電極抵抗を低減する技術が必要となっていた。
以上のように、固体酸化物形セルのコスト低減・普及促進のためには、電極抵抗を従来技術と比較し飛躍的に低減させることが必要である。そして、上述したように、さらに電極抵抗を低減させ、より高い電流密度を実現することが求められている。
従って、本発明は、電極抵抗が低い固体酸化物形セル用燃料極を提供することを目的とする。また、本発明は、高い電流密度を実現する固体酸化物形セルを提供することを目的とする。
本発明者らは、電極抵抗を著しく低減することができる燃料極を実現するために、燃料極の材料と構造を制御することにより多くの燃料極試料を試作し、その性能評価を重ねた結果、燃料極材料として、電子伝導性材料及びイオン伝導性材料を含有し、各材料が特定の粒子径であり、特定の粒子径分布を有することにより、燃料極の電極抵抗を飛躍的に低減できること、更に、特定の膜厚とすること、あるいは、特定の気孔率とすることで、燃料極の電極抵抗が更に低減できることを見出し、本発明を開発するに至った。
上記課題を解決するために、本発明は、以下のことを特徴としている。
（１）固体酸化物形セル用燃料極であって、
電子伝導性材料及びイオン伝導性材料を含有する原料の焼成体からなり、
該電子伝導性材料の平均粒子径が０．００１～２．００μｍであり、且つ、該イオン伝導性材料の平均粒子径が０．００１～２．００μｍであり、
該電子伝導性材料の粒子径分布の標準偏差をＡ１（μｍ）、該電子伝導性材料の平均粒子径をＢ１（μｍ）としたときに、（Ａ１／Ｂ１）×１００の値が０．０００～２０．０であり、
該イオン伝導性材料の粒子径分布の標準偏差をＡ２（μｍ）、該イオン伝導性材料の平均粒子径をＢ２（μｍ）としたときに、（Ａ２／Ｂ２）×１００の値が０．０００～２０．０であること、
を特徴とする固体酸化物形セル用燃料極。
（２）膜厚が１．０μｍ～１００．０μｍであり、気孔率が１５～４０体積％であることを特徴とする請求項１記載の固体酸化物形セル用燃料極。
（３）前記電子伝導性材料が、Ｎｉ、Ｃｕ、Ｆｅ、Ｃｏ、Ｍｎ、Ｃｒ、Ｌａ、Ｓｍ、Ｇｄ、Ｃｅ、Ｐｒ、Ｓｒ、Ｃａ、及びＢａからなる群から選ばれる１つ以上を含む金属又は金属酸化物の１種以上であり、
前記イオン伝導性材料が、Ｓｃ、Ｓｒ、Ｚｒ、Ｙ、Ｂａ、Ｃｅ、Ｓｍ、Ｇｄ、及びＹｂからなる群から選ばれる１つ以上を含む金属酸化物の１種以上であり、
前記電子伝導性材料と前記イオン伝導性材料の質量比（電子伝導性材料の質量：イオン伝導性材料の質量）が、８０：２０～４０：６０であること、
を特徴とする請求項１記載の固体酸化物形セル用燃料極。
（４）電解質と、該電解質と積層された請求項１～３のいずれか１項記載の固体酸化物形セル用燃料極と、からなり、
該電解質の膜厚が０．１～２０．０μｍであり、該電解質は、相対密度が９５～１００％の緻密体であること、
を特徴とする積層構造体。
（５）多孔質支持体と、該多孔質支持体上に積層された請求項１～３のいずれか１項に記載の固体酸化物形セル用燃料極と、からなり、
該多孔質支持体の気孔率が、該固体酸化物形セル用燃料極の気孔率より高いこと、
を特徴とする積層構造体。
（６）請求項１～３のいずれか１項に記載の燃料極を有することを特徴とする固体酸化物形セル。
（７）請求項４又は５記載の積層構造体を有することを特徴とする固体酸化物形セル。
（８）多孔質支持体上に、前記固体酸化物形セル用燃料極を作製するための第１スラリーを塗布し、次いで、前記電解質を作製するための第２スラリーを塗布し、次いで、第１温度で焼成して、多孔質支持体と燃料極と電解質を形成する工程を有することを特徴とする積層構造体の製造方法。
（９）多孔質支持体上に、前記固体酸化物形セル用燃料極を作製するための第１スラリーを塗布し、次いで、前記電解質を作製するための第２スラリーを塗布し、次いで、第１温度で焼成して、多孔質支持体と燃料極と電解質を形成する工程と、
形成された電解質上に中間層を形成するための第３スラリーを塗布し、次いで、第２温度で焼成して、中間層を形成する工程と、
形成された中間層上に空気極を作製するための第４スラリーを塗布し、次いで、第３温度で焼成して、空気極を形成する工程と、
を有することを特徴とする固体酸化物形セルの製造方法。
なお、本明細書において、数値範囲を「～」を用いて示す時、その両端の数値を含む。
電子伝導性材料及びイオン伝導性材料を含有する原料の焼成体からなり、
該電子伝導性材料の平均粒子径が０．００１～２．００μｍであり、且つ、該イオン伝導性材料の平均粒子径が０．００１～２．００μｍであり、
該電子伝導性材料の粒子径分布の標準偏差をＡ１（μｍ）、該電子伝導性材料の平均粒子径をＢ１（μｍ）としたときに、（Ａ１／Ｂ１）×１００の値が０．０００～２０．０であり、
該イオン伝導性材料の粒子径分布の標準偏差をＡ２（μｍ）、該イオン伝導性材料の平均粒子径をＢ２（μｍ）としたときに、（Ａ２／Ｂ２）×１００の値が０．０００～２０．０であること、
を特徴とする固体酸化物形セル用燃料極。
（２）膜厚が１．０μｍ～１００．０μｍであり、気孔率が１５～４０体積％であることを特徴とする請求項１記載の固体酸化物形セル用燃料極。
（３）前記電子伝導性材料が、Ｎｉ、Ｃｕ、Ｆｅ、Ｃｏ、Ｍｎ、Ｃｒ、Ｌａ、Ｓｍ、Ｇｄ、Ｃｅ、Ｐｒ、Ｓｒ、Ｃａ、及びＢａからなる群から選ばれる１つ以上を含む金属又は金属酸化物の１種以上であり、
前記イオン伝導性材料が、Ｓｃ、Ｓｒ、Ｚｒ、Ｙ、Ｂａ、Ｃｅ、Ｓｍ、Ｇｄ、及びＹｂからなる群から選ばれる１つ以上を含む金属酸化物の１種以上であり、
前記電子伝導性材料と前記イオン伝導性材料の質量比（電子伝導性材料の質量：イオン伝導性材料の質量）が、８０：２０～４０：６０であること、
を特徴とする請求項１記載の固体酸化物形セル用燃料極。
（４）電解質と、該電解質と積層された請求項１～３のいずれか１項記載の固体酸化物形セル用燃料極と、からなり、
該電解質の膜厚が０．１～２０．０μｍであり、該電解質は、相対密度が９５～１００％の緻密体であること、
を特徴とする積層構造体。
（５）多孔質支持体と、該多孔質支持体上に積層された請求項１～３のいずれか１項に記載の固体酸化物形セル用燃料極と、からなり、
該多孔質支持体の気孔率が、該固体酸化物形セル用燃料極の気孔率より高いこと、
を特徴とする積層構造体。
（６）請求項１～３のいずれか１項に記載の燃料極を有することを特徴とする固体酸化物形セル。
（７）請求項４又は５記載の積層構造体を有することを特徴とする固体酸化物形セル。
（８）多孔質支持体上に、前記固体酸化物形セル用燃料極を作製するための第１スラリーを塗布し、次いで、前記電解質を作製するための第２スラリーを塗布し、次いで、第１温度で焼成して、多孔質支持体と燃料極と電解質を形成する工程を有することを特徴とする積層構造体の製造方法。
（９）多孔質支持体上に、前記固体酸化物形セル用燃料極を作製するための第１スラリーを塗布し、次いで、前記電解質を作製するための第２スラリーを塗布し、次いで、第１温度で焼成して、多孔質支持体と燃料極と電解質を形成する工程と、
形成された電解質上に中間層を形成するための第３スラリーを塗布し、次いで、第２温度で焼成して、中間層を形成する工程と、
形成された中間層上に空気極を作製するための第４スラリーを塗布し、次いで、第３温度で焼成して、空気極を形成する工程と、
を有することを特徴とする固体酸化物形セルの製造方法。
なお、本明細書において、数値範囲を「～」を用いて示す時、その両端の数値を含む。
本発明によれば、電極抵抗が低い燃料極を提供することができる。また、本発明によれば、高い電流密度を実現する固体酸化物形セルを提供することができる。
以下、実施形態と実施例に基づいて、本発明の固体酸化物形セル用電極及びそれを用いた固体酸化物形セル、その製造方法を説明する。なお、本明細書において、数値範囲を「～」を用いて示す時、その両端の数値を含む。
本発明の固体酸化物形セル用燃料極は、固体酸化物形セル用燃料極であって、
電子伝導性材料及びイオン伝導性材料を含有する原料の焼成体からなり、
該電子伝導性材料の平均粒子径が０．００１～２．００μｍであり、且つ、該イオン伝導性材料の平均粒子径が０．００１～２．００μｍであり、
該電子伝導性材料の粒子径分布の標準偏差をＡ１（μｍ）、該電子伝導性材料の平均粒子径をＢ１（μｍ）としたときに、（Ａ１／Ｂ１）×１００の値が０．０００～２０．０であり、
該イオン伝導性材料の粒子径分布の標準偏差をＡ２（μｍ）、該イオン伝導性材料の平均粒子径をＢ２（μｍ）としたときに、（Ａ２／Ｂ２）×１００の値が０．０００～２０．０であること、
を特徴とする固体酸化物形セル用燃料極である。
電子伝導性材料及びイオン伝導性材料を含有する原料の焼成体からなり、
該電子伝導性材料の平均粒子径が０．００１～２．００μｍであり、且つ、該イオン伝導性材料の平均粒子径が０．００１～２．００μｍであり、
該電子伝導性材料の粒子径分布の標準偏差をＡ１（μｍ）、該電子伝導性材料の平均粒子径をＢ１（μｍ）としたときに、（Ａ１／Ｂ１）×１００の値が０．０００～２０．０であり、
該イオン伝導性材料の粒子径分布の標準偏差をＡ２（μｍ）、該イオン伝導性材料の平均粒子径をＢ２（μｍ）としたときに、（Ａ２／Ｂ２）×１００の値が０．０００～２０．０であること、
を特徴とする固体酸化物形セル用燃料極である。
図１は、本発明の実施形態に係る電極の断面を模式的に示している。本実施形態の燃料極は、多孔質でありガス拡散のための気孔を有している（燃料極１）。燃料極１は電子伝導性材料２とイオン伝導性材料３を含んでいる。燃料極１の気孔率は１５～４０体積％である。なお、気孔率は、多孔質電極の断面ＳＥＭ像のコントラストから、画像解析ソフトを用いて画像処理することにより測定でき、画像解析対象の面積を１００％としたときの気孔の面積が気孔率（体積％）となる（気孔率（体積％）＝気孔の面積÷画像解析対象の面積×１００）。
図１に示すように、燃料極１はイオン伝導性材料である電解質４との積層構造体として形成される。電解質４は、ガスクロスリークを防止するために緻密体層を有する。電解質４全体が緻密体であっても良い。電解質４の緻密体層の真密度（質量）に対する相対密度は、９５～１００％であり、９７～１００％がより好ましく、９８～１００％が特に好ましい。ガスクロスリーク防止機能をさらに向上させることができるからである。また、電解質４の緻密体層の厚さは、０．１μｍ～２０．０μｍであり、０．１μｍ～１０．０μｍがより好ましく、０．１μｍ～５．０μｍが特に好ましい。ガスクロスリーク防止機能を維持しつつ、電解質４の緻密体層の抵抗を低減することができるからである。ガスクリスリークを防止しつつ、電解質４を薄くするためには、電解質４全体が緻密体であることが望ましい。なお、相対密度は、電解質の断面ＳＥＭ像のコントラストから、画像解析ソフトを用いて画像処理することにより測定し、画像解析対象の面積を１００％としたときの電解質の面積が相対密度（％）となる（相対密度（％）＝電解質の面積÷画像解析対象の面積×１００）。
また、ガス拡散性を損なわず、機械的強度を向上させるために、図２に示す積層構造体のように、燃料極１は、燃料極１よりも高い気孔率を有する多孔質支持体５上に形成される。これにより、燃料極１は電極抵抗を低減させるために特化した電極（活性層、触媒層、又は機能層などと呼ばれる）として形成することができる。
図３は、本発明の実施形態に係る積層構造体の断面図を模式的に示している。多孔質支持体５上に燃料極１が形成され、燃料極１上に電解質４が形成される。これにより、電解質４のガスクロスリーク防止機能と、燃料極１の電極抵抗を低減機能と、多孔質支持体５のガス拡散性と電気的集電性の向上機能を兼ね揃えた積層構造体を形成することができる。
本発明の固体酸化物形セル用燃料極は、電子伝導性材料とイオン伝導性材料が複合化された多孔質体である。本発明の固体酸化物形セル用燃料極は、電子伝導性材料及びイオン伝導性材料を含有する原料の焼成体からなる。つまり、本発明の固体酸化物形セル用燃料極は、電子伝導性物質及びイオン伝導性物質を含有し、粉末状の電子伝導性材料及び粉末状のイオン伝導性材料を含有する原料混合物を焼成して得られる焼成物である。
燃料極用の電子伝導性材料とは、高温還元雰囲気で使用が可能であり、燃料極側ガスの酸化又は還元反応に対する触媒活性を有し、且つ電子を伝導する性質を持つ材料を指し、作動時には還元され金属となるような材料を含む。燃料極用の電子伝導性材料としては、特に制限されず、例えば、鉄、ニッケル、銅等が挙げられる。燃料極用の電子伝導性材料は、１種単独であっても２種以上の組み合わせであってもよい。
電子伝導性材料のより具体的な例としては、Ｎｉ、Ｃｕ、Ｆｅ、Ｃｏ、Ｍｎ、Ｃｒ、Ｌａ、Ｓｍ、Ｇｄ、Ｃｅ、Ｐｒ、Ｓｒ、Ｃａ、及びＢａからなる群から選ばれる１つ以上を含む金属又は金属酸化物の１種以上からなる材料である。
燃料極用の電子伝導性材料としては、ニッケルが好ましい。
燃料極用のイオン伝導性材料とは、高温還元雰囲気で使用が可能であり、且つイオンを伝導する性質を持つ材料を指す。燃料極用のイオン伝導性材料としては、特に制限されず、例えば、ジルコニアやセリア等をベースにした酸化物が挙げられる。燃料極用のイオン伝導性材料は、１種単独であっても２種以上の組み合わせであってもよい。
イオン伝導性材料のより具体的な例としては、Ｓｃ、Ｓｒ、Ｚｒ、Ｙ、Ｂａ、Ｃｅ、Ｓｍ、Ｇｄ、及びＹｂからなる群から選ばれる１つ以上を含む金属酸化物の１種以上からなる材料である。
燃料極用のイオン伝導性材料としては、ＺｒＯ２（Ｙ２Ｏ３）安定化ＺｒＯ２、（Ｓｃ２Ｏ３）安定化ＺｒＯ２、Ｓｍ添加ＣｅＯ２、Ｇｄ添加ＣｅＯ２が好ましい。
本発明の固体酸化物形セル用燃料極に係る電子伝導性材料の一次粒子の平均粒子径は、０．００１～２．００μｍ、好ましくは０．００５～１．００μｍ、特に好ましくは０．０１０～０．５０μｍである。また、本発明の固体酸化物形セル用燃料極に係るイオン伝導性材料の一次粒子の平均粒子径は、０．００１～２．００μｍ、好ましくは０．００５～１．００μｍ、特に好ましくは０．０１０～０．５０μｍである。電子伝導性材料とイオン伝導性材料の一次粒子の平均粒子径が上記範囲内にあることにより、電子伝導性材料とイオン伝導性材料の接触点が増加すること及び電極内比表面積が増加することにより反応場が拡大され、電極抵抗が低くなる。
なお、本明細書において、粒子径とは、特段の断りがない限り、一次粒子の粒子径を意味する。
また、本発明において、上記一次粒子の平均粒子径は、一次粒子径がおおよそ１００ｎｍより小さい場合は、Ｘ線回折（例：リガク製、ＳｍａｒｔＬａｂ）とシェラーの式（シェラー定数：０．９）により計算され、一次粒子径がおおよそ１００ｎｍより大きい場合は、電極の断面をＳＥＭ（例：Ｃａｒｌ Ｚｅｉｓｓ社製、Ｕｌｔｒａ５５）により観察し、そのＳＥＭ画像を解析することによって求める。なお、ＳＥＭ画像の解析により粒子径分布の標準偏差及び平均粒子径を求める際の母数は１００以上である。
本発明の固体酸化物形セル用燃料極において、電子伝導性材料の粒子径分布の標準偏差をＡ１（μｍ）、電子伝導性材料の平均粒子径をＢ１（μｍ）としたとき、（Ａ１／Ｂ１）×１００の値、すなわち、（電子伝導性材料の粒子径分布の標準偏差（Ａ１）／電子伝導性材料の平均粒子径（Ｂ１））×１００の値は、０．０００～２０．０、好ましくは０．００１～１５．０、特に好ましくは０．１～１０．０である。
本発明の固体酸化物形セル用燃料極において、イオン伝導性材料の粒子径分布の標準偏差をＡ２（μｍ）、イオン伝導性材料の平均粒子径をＢ２（μｍ）としたとき、（Ａ２／Ｂ２）×１００の値、すなわち、（イオン伝導性材料の粒子径分布の標準偏差（Ａ２）／イオン伝導性材料の平均粒子径（Ｂ２））×１００の値は、０．０００～２０．０、好ましくは０．００１～１５．０、特に好ましくは０．１～１０．０である。
そして、本発明の固体酸化物形セル用燃料極では、電子伝導性材料とイオン伝導性材料の「（粒子径分布の標準偏差／平均粒子径）×１００」の値が、上記範囲内にあることにより、平均粒子径から大きく外れた粒子（特に大きな粒子）の数を少なくでき、接触点が増加すること及び電極内比表面積が増加することにより反応場が拡大され、電極抵抗が低くなる。
本発明の固体酸化物形セル用燃料極では、電子伝導性材料とイオン伝導性材料の質量比（電子伝導性材料の質量：イオン伝導性材料の質量）は、好ましくは８０：２０～４０：６０、好ましくは７０：３０～５０：５０、特に好ましくは６５：３５～５５：４５である。燃料極中の電子伝導性材料とイオン伝導性材料の質量比が上記範囲内にあることにより、電子伝導性材料とイオン伝導性材料の接触点が増加することにより反応場が拡大され、電極抵抗が低くなる。
本発明の固体酸化物形セル用燃料極は、電子伝導性材料及びイオン伝導性材料以外の他材料を含有していてもよく、本発明の固体酸化物形セル用燃料極中に含まれる電子伝導性材料及びイオン伝導性材料以外の他材料の含有量は、電子伝導性材料とイオン伝導性材料を合せた質量を１００質量部としたとき、他材料成分が０～２０質量部の範囲である。
本発明の固体酸化物形セル用燃料極の膜厚は、好ましくは１．０μｍ～１００．０μｍ、より好ましくは１．０μｍ～３０．０μｍ、特に好ましくは１．０μｍ～１０．０μｍである。燃料極の膜厚が上記範囲内にあることにより、ガス拡散抵抗が低減されるため電極抵抗が低くなる。
本発明の固体酸化物形セル用燃料極の気孔率は、好ましくは１５～４０体積％であり、より好ましくは１８～３８体積％、特に好ましくは２０～３５体積％である。燃料極の気孔率が上記範囲内にあることにより、ガスの拡散性を保ちつつ、電極内の電子伝導性材料とイオン伝導性材料の空間あたりの占有率が高くなり反応場が拡大されるため、電極抵抗が低くなる。
本発明の第一の形態の積層構造体は、電解質と、該電解質と積層された本発明の固体酸化物形セル用燃料極と、からなり、
該電解質の膜厚が０．１～２０．０μｍであり、該電解質は、相対密度が９５～１００％の緻密体であること、
を特徴とする積層構造体である。
該電解質の膜厚が０．１～２０．０μｍであり、該電解質は、相対密度が９５～１００％の緻密体であること、
を特徴とする積層構造体である。
また、本発明の第二の形態の積層構造体は、多孔質支持体と、該多孔質支持体上に積層された本発明の固体酸化物形セル用燃料極と、からなり、
該多孔質支持体の気孔率が、該固体酸化物形セル用燃料極の気孔率より高いこと、
を特徴とする積層構造体である。
該多孔質支持体の気孔率が、該固体酸化物形セル用燃料極の気孔率より高いこと、
を特徴とする積層構造体である。
本発明の積層構造体の製造方法は、多孔質支持体上に、前記固体酸化物形セル用燃料極を作製するための第１スラリーを塗布し、次いで、前記電解質を作製するための第２スラリーを塗布し、次いで、第１温度で焼成して、多孔質支持体と燃料極と電解質を形成する工程を有することを特徴とする積層構造体の製造方法である。
本発明の固体酸化物形セルは、本発明の固体酸化物形セル用燃料極を有することを特徴とする固体酸化物形セルである。
また、本発明の固体酸化物形セルは、本発明の第一の形態又は第二の形態の積層構造体を有することを特徴とする固体酸化物形セルである。
本発明の固体酸化物形セルの製造方法は、多孔質支持体上に、前記固体酸化物形セル用燃料極を作製するための第１スラリーを塗布し、次いで、前記電解質を作製するための第２スラリーを塗布し、次いで、第１温度で焼成して、多孔質支持体と燃料極と電解質を形成する工程と、
形成された電解質上に中間層を形成するための第３スラリーを塗布し、次いで、第２温度で焼成して、中間層を形成する工程と、
形成された中間層上に空気極を作製するための第４スラリーを塗布し、次いで、第３温度で焼成して、空気極を形成する工程と、
を有することを特徴とする固体酸化物形セルの製造方法である。
形成された電解質上に中間層を形成するための第３スラリーを塗布し、次いで、第２温度で焼成して、中間層を形成する工程と、
形成された中間層上に空気極を作製するための第４スラリーを塗布し、次いで、第３温度で焼成して、空気極を形成する工程と、
を有することを特徴とする固体酸化物形セルの製造方法である。
電解質を形成するための材料とは、酸化物イオンやプロトン等のイオンを伝導する性質を持つ材料を指す。電解質用の材料としては、特に制限されず、例えば、ジルコニア系酸化物やセリア系酸化物等の酸化物イオン伝導性を有する酸化物、又はペロブスカイト型酸化物等のプロトン伝導性を有する酸化物等が挙げられる。電解質用の材料は、１種単独であっても２種以上の組み合わせであってもよい。
電解質用の材料のより具体的な例としては、Ｃａ、Ｓｃ、Ｓｒ、Ｇａ、Ｙ、Ｚｒ、Ｉｎ、Ｂａ、Ｌａ、Ｃｅ、Ｐｒ、Ｓｍ、Ｇｄ、Ｙｂからなる群から選ばれる１つ以上を含む金属又は金属酸化物の１種以上からなる材料である。電解質用の材料としては、ＺｒＯ２系酸化物、ＬａＧaＯ３系酸化物、ＢａＺｒＯ３系酸化物、ＢａＣｅＯ３系酸化物が好ましい。
中間層を形成するための材料とは、酸化物イオンやプロトン等のイオンを伝導し、電解質材料及び空気極材料との化学的安定性が高い材料を指す。中間層用の材料としては、特に制限されず、例えば、ジルコニア系酸化物、セリア系酸化物、ペロブスカイト型酸化物等が挙げられる。中間層用の材料は、１種単独であっても２種以上の組み合わせであってもよい。
中間層用の材料のより具体的な例としては、Ｃａ、Ｓｃ、Ｓｒ、Ｇａ、Ｙ、Ｚｒ、Ｉｎ、Ｂａ、Ｌａ、Ｃｅ、Ｐｒ、Ｓｍ、Ｇｄ、Ｙｂからなる群から選ばれる１つ以上を含む金属又は金属酸化物の１種以上からなる材料である。中間層用の材料としては、ＣｅＯ２系酸化物が好ましい。
空気極を形成するための材料とは、電子又はホールを伝導し、空気極反応における触媒活性を有する性質を持つ材料を指す。空気極を形成するための材料としては、特に制限されず、例えば、ペロブスカイト型酸化物等が挙げられる。空気極を形成するための材料は、１種単独であっても２種以上の組み合わせであってもよい。
空気極を形成するための材料のより具体的な例としては、Ｃａ、Ｓｃ、Ｃｒ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、Ｃｕ、Ｓｒ、Ｇａ、Ｙ、Ｚｒ、Ｉｎ、Ｂａ、Ｌａ、Ｃｅ、Ｐｒ、Ｓｍ、Ｇｄ、Ｙｂからなる群から選ばれる１つ以上を含む金属又は金属酸化物の１種以上からなる材料である。空気極を形成するための材料としては、ＬａＭｎＯ３系酸化物、ＬａＣｏＯ３系酸化物、ＳｍＣｏＯ３系酸化物、（Ｌａ、Ｓｒ）（Ｃｏ、Ｆｅ）Ｏ３系酸化物が好ましい。
本実施形態の燃料極、積層構造体、固体酸化物形セルは、以下に示す製造方法により、好適に製造される。
図１に示すように、本発明品である燃料極、すなわち燃料極１は電解質４との積層構造体として形成される。電解質４は、一般的にはガスリークを防止するために緻密体である。
また、図２に示すように,本発明品である燃料極、すなわち燃料極１は電解質４と多孔質支持体５との積層構造体として形成される。多孔質支持体５は、ガス拡散性を高めるために、燃料極１より高い気孔率を有している。
燃料極１の原材料は、酸化物の粉体材料を用いる。この酸化物粉体材料の粒子径、分散状態、焼成温度、又は複合化する材料の組合せにより、燃料極として形成された際の一次粒子の平均粒子径を制御することができる。
燃料極１の形成時に、バインダー、可塑剤、若しくは分散剤の添加量若しくは焼成温度を変化させること、又はカーボン、セルロース、若しくは高分子系の造孔剤を追加混合することにより、燃料極１の気孔率が制御できる。
積層構造体４の製造方法は、例えば、多孔質支持体５上に、燃料極１を作製するための第１スラリーを塗布し、次いで電解質４を作製するための第２スラリーを塗布し、その後、第１温度で共焼成して、多孔質支持体５と燃料極１と電解質４の積層構造体を形成する行程を備えている。
多孔質支持体５は、良好な電気伝導性とガス拡散性を有している。この多孔質支持体５の気孔率は、例えば１０～６０体積％であり、３０～５７％がより好ましく、４０～５０％が特に好ましい。多孔質支持体の気孔率が上記範囲内にあることにより、良好な電気伝導性とガス拡散性を保つことができる。多孔質支持体５の作製方法は、一軸加圧成形、射出成形、押出成形、又は鋳込み成形などが採用できるが、特に限定されない。多孔質支持体５の形状は、平板形状又はチューブ形状などが採用できるが、特に限定されない。多孔質支持体５の材料としては、アルミナ若しくはジルコニア等の酸化物、又は耐熱性金属が挙げられる。燃料極としては、イオン伝導性材料となる、Ｓｃ、Ｓｒ、Ｚｒ、Ｙ、Ｂａ、Ｃｅ、Ｓｍ、Ｇｄ、及びＹｂからなる群の少なくとも１つ以上を含む１種類以上の金属酸化物と、電子伝導性材料の金属酸化物であるＭｅＯα（Ｍｅ＝Ｔｉ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、Ｃｕの少なくとも一種、０．８≦α≦２．２）で表される酸化物の混合物を用いてもよい。
イオン伝導性材料とＭｅＯαで表される酸化物の混合質量比は、イオン伝導性材料：ＭｅＯαで表される酸化物＝３０：７０～７０：３０が好適な範囲の目安である。この混合質量比は、イオン伝導性材料：ＭｅＯαで表される酸化物＝３５：６５～６５：３５がより好ましく、イオン伝導性材料：ＭｅＯαで表される酸化物＝４０：６０～６０：４０が特に好ましい。
多孔質支持体５上に、燃料極材料である第１スラリーを塗布し、次いで、電解質材料である第２スラリーを塗布し、その後、第１温度で共焼成することによって、薄膜状の緻密電解質層が得られる。すなわち、薄膜緻密電解質層である電解質４と、この電解質４の一面に形成された燃料極１と、これらの支持体である多孔質支持体５を備える積層体が得られる。なお、上記の共焼成により、多孔質支持体５と燃料極１とともに、電解質を収縮させることが可能となり、相対密度が高い緻密電解質層が得られる。
第１スラリー塗布方法としては、スクリーン印刷法、スプレーコート法、転写法、又はディップコート法などが挙げられる。この塗布膜は、第１温度で焼成することによって焼結が進行するが、焼成後に得られる燃料極１の膜厚は１．０μｍ～１００．０μｍ、好ましくは１．０μｍ～３０．０μｍ、特に好ましくは１．０μｍ～１０．０μｍである。
第２スラリー塗布方法としては、スクリーン印刷法、スプレーコート法、転写法、又はディップコート法などが挙げられる。いずれの塗布方法でも、第２スラリー中の電解質材料の粒子分散性を最適化することにより、高い成形密度の塗布膜が得られる。この塗布膜は、第１温度で焼成することによって焼結が進行するが、焼成後に得られる電解質４の膜厚は０．１～２０．０μｍ、好ましくは０．１μｍ～１０．０μｍ、特に好ましくは０．１μｍ～５．０μｍである。
電気抵抗を低減するために、電解質４をできるだけ薄層化することが好ましい。一方で、極度の薄膜化は、電解質４の欠陥によるガスリークを引き起こす。したがって、電解質４は、欠陥を防ぐために膜厚０．１μｍ以上で、電解質４の電気抵抗が固体酸化物形セルの総電気抵抗の１／２以下にできる膜厚２０μｍ以下が適切である。
これらの塗布膜の焼成温度、すなわち第１温度は、１２５０～１５００℃が好ましく、１３００～１４５０℃がより好ましく、１３５０～１４００℃が特に好ましい。焼成温度１２５０℃以上で塗布膜の焼結が十分進行し、緻密な電解質が得られるからである。また、焼成温度１５００℃以下で、元素の拡散と、電解質４を構成する元素の揮発が抑えられるからである。塗布膜の焼成時間は、１～８時間が好ましく、２～６時間がより好ましく、３～４時間が特に好ましい。
図３は、本発明の実施形態に係る固体酸化物形セルの断面図を模式的に示している。本発明の実施形態に係る固体酸化物形セルは、本発明の燃料極１と、電解質４と、多孔質支持体５と、を備えている。また、電解質４上に、反応防止用の中間層として中間層６と、空気極７と、を備えている。
本実施形態の固体酸化物形セルの製造方法は、例えば、多孔質支持体５上に、第１スラリーを塗布し、次いで、第２スラリーを塗布し、その後、第１温度で共焼成して燃料極１と電解質４を形成する工程と、電解質４上に第３スラリーを塗布し、その後、第２温度で焼成して中間層５を形成する工程と、中間層５上に第４スラリーを塗布し、その後、第３温度で焼成して空気極７を形成する工程を備えている。また、中間層５を用いない場合には、例えば多孔質支持体５上に、第１スラリーを塗布し、次いで、第２スラリーを塗布し、その後、第１温度で共焼成して燃料極１と電解質４を形成する工程と、電解質４上に第４スラリーを塗布し、その後、第３温度で焼成して空気極７を形成する工程を備えている。
なお、多孔質支持体５の気孔率、材料、混合質量比については、燃料極の製造方法での記載と同様である。また、第１スラリーの塗布方法及び燃料極１の膜厚については、燃料極の製造方法での第１スラリーの塗布方法及び燃料極１の膜厚と同様である。また、第２スラリーの塗布方法及び電解質４の膜厚については、燃料極の製造方法での第２スラリーの塗布方法及び電解質４の膜厚と同様である。また、燃料極１と電解質４の共焼成温度である第１温度の好ましい範囲とその理由は、燃料極の作製方法の燃料極１と電解質４の材料である塗布膜の焼成温度の好ましい範囲とその理由と同様である。さらに、共焼成時間の好ましい範囲とその理由も、燃料極の作製方法の燃料極１と電解質４の材料である塗布膜の焼成時間の好ましい範囲とその理由と同様である。
中間層６は緻密体、多孔質体のいずれも用いることができるが、反応防止機能を強化するために相対密度が高いことが望ましい。具体的には、６０～１００％が好ましく、７０～１００％がより好ましく、８０～１００％が特に好ましい。また、中間層６は、電解質４と空気極７の化学的安定性が高い場合（反応防止機能が不要な場合）は、中間層６を備えることなく、固体酸化物形セルを形成することもできる。
第３スラリーの塗布方法としては、スクリーン印刷法、スプレーコート法、転写法、又はディップコート法などが挙げられる。いずれの塗布方法でも、第３スラリー中の中間層材料の粒子分散性を最適化することにより、高い成形密度の塗布膜が得られる。この塗布膜は、第２温度で焼成することによって焼結が進行するが、焼成後に得られる中間層６の膜厚は０．１～１０μｍが好ましい。
電気抵抗を低減するために、中間層６をできるだけ薄層化することが好ましい。一方で、極度の薄膜化は、中間層６の反応防止機能を損ねてしまう。したがって、中間層６は、反応防止機能を維持するために膜厚０．１μｍ以上で、中間層５の電気抵抗が固体酸化物形セルの総電気抵抗の１／２以下にできる膜厚１０μｍ以下が適切である。
この塗布膜の焼成温度、すなわち第３温度は、１０００～１４００℃が好ましく、１１００～１３５０℃がより好ましく、１１５０～１３００℃が特に好ましい。良好な焼結状態が得られ、電解質４との元素の相互拡散の影響も抑えられるからである。塗布膜の焼成時間は、０．５～４時間が好ましく、１～３時間がより好ましく、１～２時間が特に好ましい。
第４スラリーの塗布方法としては、スクリーン印刷法、スプレーコート法、転写法、又はディップコート法などが挙げられる。この塗布膜は、第３温度で焼成することによって焼結が進行するが、焼成後に得られる空気極７の膜厚は１～１００μｍが好ましい。
空気極７を形成する工程では、例えば空気極７を電解質４又は中間層６上に形成する。空気極７は、電子伝導性材料としてペロブスカイト型酸化物材料を含むことが好ましい。
空気極７は、電子伝導性材料とイオン伝導性材料が混合化又は複合化された材料である。空気極７の焼成温度である第３温度は、７００～１２００℃が好ましく、８００～１１００℃がより好ましく、８５０～１０５０℃が特に好ましい。焼成時間は、０．５～８時間が好ましく、１～６時間がより好ましく、１～３時間が特に好ましい。
固体酸化物形セルは、支持体としての多孔質支持体５上に、燃料極１、電解質４、必要に応じて中間層６、空気極７、必要に応じて多孔質電極が形成されたデバイスである。
つぎに、実施例を挙げて本発明を更に具体的に説明するが、これらは単なる例示であって、本発明を制限するものではない。
以下の手順に従って、電子伝導性材料とイオン伝導性材料の比の異なる燃料極を作製した。ここでは、燃料極極の原材料となる酸化物粉体材料は噴霧熱分解法により作製した。
＜噴霧熱分解法による酸化物粉体材料の合成＞
噴霧熱分解法は、ナノサイズの酸化物粉体材料を合成できる手法の一つである。単一の酸化物粉体材料を合成することもできるが、２種類以上の酸化物が複合化された酸化物粉体材料を合成することもできる。この際、複合化された２種類以上の酸化物において良好な分散状態を得ることができる。また、一次粒子径を広い範囲で制御することができることも特徴である。以下、実施例における噴霧熱分解法による酸化物粉体材料の合成について記載する。
噴霧熱分解法は、ナノサイズの酸化物粉体材料を合成できる手法の一つである。単一の酸化物粉体材料を合成することもできるが、２種類以上の酸化物が複合化された酸化物粉体材料を合成することもできる。この際、複合化された２種類以上の酸化物において良好な分散状態を得ることができる。また、一次粒子径を広い範囲で制御することができることも特徴である。以下、実施例における噴霧熱分解法による酸化物粉体材料の合成について記載する。
噴霧熱分解法の工程は、燃料極用の電子伝導性材料源の金属塩と、イオン伝導性材料源の金属塩とを含有する噴霧用水溶液を調製し、噴霧用水溶液を超音波振動により霧化させ、次いで、霧化した該噴霧用水溶液を加熱炉に導入することで、空気極用の酸化物粉体材料を得るものである。
噴霧用水溶液中に含有される各金属元素の濃度比を適宜選択することにより、燃料極極用の電子伝導性材料の一次粒子及びイオン伝導性材料の一次粒子を構成する各種の金属元素の組成比を調節した。
噴霧装置内の噴霧用水溶液を超音波振動（周波数：１．７５ＭＨｚ）により霧化させ、次いで、キャリアーガスの空気でフローすることにより霧化した該噴霧用水溶液を噴霧装置に接続された配管を通して加熱炉に導入した。噴霧用水溶液中の該燃料極用の電子伝導性材料源の金属塩やイオン伝導性材料源の金属塩を、熱分解及び酸化して、燃料極用の酸化物粉体材料を得た。加熱炉としては、４段式電気炉を用い、各段の炉内温度は前段から３００、５００、７００、９００℃、各段での加熱時間（各段の炉内通過時間）は前段から８秒、８秒、８秒、８秒）とした。
＜噴霧用水溶液の作製＞
（１）噴霧用水溶液ｓ１
硝酸ニッケル六水和物１８．５４２ｇ、硝酸ジルコニル二水和物８．９１０ｇ、及び硝酸イットリウム六水和物２．２２１ｇを秤量し、純水に溶解させ、次いで、水溶液量が１０００ｍｌになるようにさらに純水を加え、噴霧用水溶液ｓ１を調製した。該噴霧用水溶液ｓ１を噴霧熱分解することにより、１Ｌあたり０．１ｍｏｌの５０質量％ＮｉＯ－５０質量％（ＺｒＯ２）０．９２（Ｙ２Ｏ３）０．０８（以下、ＹＳＺ）を合成できる。
（２）噴霧用水溶液ｓ２
硝酸ニッケル六水和物２１．０８９ｇ、硝酸ジルコニル二水和物６．７５６ｇ、及び硝酸イットリウム六水和物１．６８４ｇを秤量し、純水に溶解させ、次いで、水溶液量が１０００ｍｌになるようにさらに純水を加え、噴霧用水溶液ｓ２を調製した。該噴霧用水溶液ｓ１を噴霧熱分解することにより、１Ｌあたり０．１ｍｏｌの６０質量％ＮｉＯ－４０質量％ＹＳＺを合成できる。
（３）噴霧用水溶液ｓ３
硝酸ニッケル六水和物２３．３８４ｇ、硝酸ジルコニル二水和物４．８１６ｇ、及び硝酸イットリウム六水和物１．２００ｇを秤量し、純水に溶解させ、次いで、水溶液量が１０００ｍｌになるようにさらに純水を加え、噴霧用水溶液ｓ３を調製した。該噴霧用水溶液ｓ１を噴霧熱分解することにより、１Ｌあたり０．１ｍｏｌの７０質量％ＮｉＯ－３０質量％ＹＳＺを合成できる。
（４）噴霧用水溶液ｓ４
硝酸サマリウム六水和物１４．７２ｇ、硝酸ストロンチウム４．６３ｇ、硝酸コバルト六水和物１２．７３ｇ、及び硝酸セリウム六水和物１９．５４ｇを秤量し、それ以外は噴霧用水溶液ｓ１と同様の方法により、噴霧用水溶液ｓ４を調製した。該噴霧用水溶液ｓ４を噴霧熱分解することにより、１Ｌあたり０．１ｍｏｌの５０質量％ＳＳＣ－５０質量％ＳＤＣを合成できる。なお、該噴霧用水溶液ｓ４は、空気極を製造するために用いる。
（１）噴霧用水溶液ｓ１
硝酸ニッケル六水和物１８．５４２ｇ、硝酸ジルコニル二水和物８．９１０ｇ、及び硝酸イットリウム六水和物２．２２１ｇを秤量し、純水に溶解させ、次いで、水溶液量が１０００ｍｌになるようにさらに純水を加え、噴霧用水溶液ｓ１を調製した。該噴霧用水溶液ｓ１を噴霧熱分解することにより、１Ｌあたり０．１ｍｏｌの５０質量％ＮｉＯ－５０質量％（ＺｒＯ２）０．９２（Ｙ２Ｏ３）０．０８（以下、ＹＳＺ）を合成できる。
（２）噴霧用水溶液ｓ２
硝酸ニッケル六水和物２１．０８９ｇ、硝酸ジルコニル二水和物６．７５６ｇ、及び硝酸イットリウム六水和物１．６８４ｇを秤量し、純水に溶解させ、次いで、水溶液量が１０００ｍｌになるようにさらに純水を加え、噴霧用水溶液ｓ２を調製した。該噴霧用水溶液ｓ１を噴霧熱分解することにより、１Ｌあたり０．１ｍｏｌの６０質量％ＮｉＯ－４０質量％ＹＳＺを合成できる。
（３）噴霧用水溶液ｓ３
硝酸ニッケル六水和物２３．３８４ｇ、硝酸ジルコニル二水和物４．８１６ｇ、及び硝酸イットリウム六水和物１．２００ｇを秤量し、純水に溶解させ、次いで、水溶液量が１０００ｍｌになるようにさらに純水を加え、噴霧用水溶液ｓ３を調製した。該噴霧用水溶液ｓ１を噴霧熱分解することにより、１Ｌあたり０．１ｍｏｌの７０質量％ＮｉＯ－３０質量％ＹＳＺを合成できる。
（４）噴霧用水溶液ｓ４
硝酸サマリウム六水和物１４．７２ｇ、硝酸ストロンチウム４．６３ｇ、硝酸コバルト六水和物１２．７３ｇ、及び硝酸セリウム六水和物１９．５４ｇを秤量し、それ以外は噴霧用水溶液ｓ１と同様の方法により、噴霧用水溶液ｓ４を調製した。該噴霧用水溶液ｓ４を噴霧熱分解することにより、１Ｌあたり０．１ｍｏｌの５０質量％ＳＳＣ－５０質量％ＳＤＣを合成できる。なお、該噴霧用水溶液ｓ４は、空気極を製造するために用いる。
＜酸化物粉体材料の作製＞
（１）酸化物粉体材料ｐ１
前記噴霧水溶液ｓ１を用いて、超音波方式の噴霧熱分解法により、噴霧熱分解を行い、ＮｉＯ－ＹＳＺの酸化物粉体材料ｐ１を得た。
（２）酸化物粉体材料ｐ２
前記噴霧水溶液ｓ２を用いて、酸化物粉体材料ｐ１と同様の方法により、ＮｉＯ－ＹＳＺの酸化物粉体材料ｐ２を得た。
（３）酸化物粉体材料ｐ３
前記噴霧水溶液ｓ３を用いて、酸化物粉体材料ｐ１と同様の方法により、ＮｉＯ－ＹＳＺの酸化物粉体材料ｐ３を得た。
（４）酸化物粉体材料ｐ４
前記噴霧水溶液ｓ４を用いて、酸化物粉体材料ｐ１と同様の方法により、ＳＳＣ－ＳＤＣの酸化物粉体材料ｐ４を得た。
（１）酸化物粉体材料ｐ１
前記噴霧水溶液ｓ１を用いて、超音波方式の噴霧熱分解法により、噴霧熱分解を行い、ＮｉＯ－ＹＳＺの酸化物粉体材料ｐ１を得た。
（２）酸化物粉体材料ｐ２
前記噴霧水溶液ｓ２を用いて、酸化物粉体材料ｐ１と同様の方法により、ＮｉＯ－ＹＳＺの酸化物粉体材料ｐ２を得た。
（３）酸化物粉体材料ｐ３
前記噴霧水溶液ｓ３を用いて、酸化物粉体材料ｐ１と同様の方法により、ＮｉＯ－ＹＳＺの酸化物粉体材料ｐ３を得た。
（４）酸化物粉体材料ｐ４
前記噴霧水溶液ｓ４を用いて、酸化物粉体材料ｐ１と同様の方法により、ＳＳＣ－ＳＤＣの酸化物粉体材料ｐ４を得た。
＜酸化物粉体材料のＸ線回折分析＞
該３種のＮｉＯ－ＹＳＺ酸化物粉体材料ｐ１～３のＸ線回折分析（ＳｍａｒｔＬａｂ、リガク製）を行ったところ、いずれのＮｉＯ－ＹＳＺの酸化物粉体材料も、ＮｉＯとＹＳＺと同定できる回折ピークが観察され、結晶性のＮｉＯとＹＳＺを含む粉体材料であると確認できた。また、該ＳＳＣ－ＳＤＣの酸化物粉体材料ｐ４のＸ線回折分析を行ったところ、ＳＳＣとＳＤＣと同定できる回折ピークが観察され、結晶性のＳＳＣとＳＤＣを含む粉体材料であると確認できた。
該３種のＮｉＯ－ＹＳＺ酸化物粉体材料ｐ１～３のＸ線回折分析（ＳｍａｒｔＬａｂ、リガク製）を行ったところ、いずれのＮｉＯ－ＹＳＺの酸化物粉体材料も、ＮｉＯとＹＳＺと同定できる回折ピークが観察され、結晶性のＮｉＯとＹＳＺを含む粉体材料であると確認できた。また、該ＳＳＣ－ＳＤＣの酸化物粉体材料ｐ４のＸ線回折分析を行ったところ、ＳＳＣとＳＤＣと同定できる回折ピークが観察され、結晶性のＳＳＣとＳＤＣを含む粉体材料であると確認できた。
＜酸化物粉体材料の粒度分布測定＞
酸化物粉体材料ｐ１～ｐ４の粒度分布を、レーザー回折式粒度分布測定法（日機装株式会社製、マイクロトラックＨＲＡ９３２０－Ｘ１００）により測定し、体積基準の１０％粒径（Ｄ１０）、体積基準の５０％粒径（Ｄ５０）及び体積基準の９０％粒径（Ｄ９０）の値を求めた。なお、酸化物粉体材料は、より微細な一次粒子が複合化された凝集体二次粒子であり、ここで測定される粒度分布は凝集体二次粒子における値である。その結果を下記に示す。
＜酸化物粉体材料ｐ１＞
Ｄ１０：０．４９μｍ、Ｄ５０：０．６５μｍ、Ｄ９０：０．９３μｍ
＜酸化物粉体材料ｐ２＞
Ｄ１０：０．４７μｍ、Ｄ５０：０．６３μｍ、Ｄ９０：０．９４μｍ
＜酸化物粉体材料ｐ３＞
Ｄ１０：０．４９μｍ、Ｄ５０：０．６７μｍ、Ｄ９０：１．００μｍ
＜酸化物粉体材料ｐ４＞
Ｄ１０：０．６２μｍ、Ｄ５０：０．９１μｍ、Ｄ９０：１．２６μｍ
酸化物粉体材料ｐ１～ｐ４の粒度分布を、レーザー回折式粒度分布測定法（日機装株式会社製、マイクロトラックＨＲＡ９３２０－Ｘ１００）により測定し、体積基準の１０％粒径（Ｄ１０）、体積基準の５０％粒径（Ｄ５０）及び体積基準の９０％粒径（Ｄ９０）の値を求めた。なお、酸化物粉体材料は、より微細な一次粒子が複合化された凝集体二次粒子であり、ここで測定される粒度分布は凝集体二次粒子における値である。その結果を下記に示す。
＜酸化物粉体材料ｐ１＞
Ｄ１０：０．４９μｍ、Ｄ５０：０．６５μｍ、Ｄ９０：０．９３μｍ
＜酸化物粉体材料ｐ２＞
Ｄ１０：０．４７μｍ、Ｄ５０：０．６３μｍ、Ｄ９０：０．９４μｍ
＜酸化物粉体材料ｐ３＞
Ｄ１０：０．４９μｍ、Ｄ５０：０．６７μｍ、Ｄ９０：１．００μｍ
＜酸化物粉体材料ｐ４＞
Ｄ１０：０．６２μｍ、Ｄ５０：０．９１μｍ、Ｄ９０：１．２６μｍ
＜酸化物粉体材料の一次粒子の平均粒子径測定＞
酸化物粉体材料ｐ１～ｐ４の一次粒子の平均粒子径を、Ｘ線回折（ＳｍａｒｔＬａｂ、リガク製）のピーク半値幅とシェラーの式（シェラー定数：０．９）により求めた。その結果、一次粒子として合成されたＮｉＯ、ＹＳＺ、ＳＳＣ、及びＳＤＣのいずれの一次粒子も、約１５ｎｍであった。
酸化物粉体材料ｐ１～ｐ４の一次粒子の平均粒子径を、Ｘ線回折（ＳｍａｒｔＬａｂ、リガク製）のピーク半値幅とシェラーの式（シェラー定数：０．９）により求めた。その結果、一次粒子として合成されたＮｉＯ、ＹＳＺ、ＳＳＣ、及びＳＤＣのいずれの一次粒子も、約１５ｎｍであった。
＜多孔質支持体の作製＞
ＮｉＯ（住友金属鉱山製）とＹＳＺ（ＴＺ－８ＹＳ、東ソー製）を６：４の質量比で混合し、この混合粉体に対し、セルロース系結合剤、造孔剤及び水を加えて混合した。造孔剤はカーボンとセルロースを２：１で混合したものであり、ＮｉＯとＹＳＺの質量の和に対し、２５質量％添加した。
ＮｉＯ（住友金属鉱山製）とＹＳＺ（ＴＺ－８ＹＳ、東ソー製）を６：４の質量比で混合し、この混合粉体に対し、セルロース系結合剤、造孔剤及び水を加えて混合した。造孔剤はカーボンとセルロースを２：１で混合したものであり、ＮｉＯとＹＳＺの質量の和に対し、２５質量％添加した。
上記混合体を押出成形法にて、幅１２０ｍｍ、厚さ０．７ｍｍの平板状グリーンシートを成形した。次いで、該グリーンシートを打ち抜きポンチを用いて直径３２ｍｍに切り抜き、その後、大気雰囲気下１２４０℃で２時間焼成することで、多孔質支持体仮焼体を得た。
＜燃料極用スラリーの作製＞
（１）燃料極用スラリーＳ１
前記酸化物粉体材料ｐ１に、エチルセルロース、可塑剤、分散剤、α－テレピネオールを混合したものを、混錬器にて、室温で１分３０秒間混錬することにより、燃料極用スラリーＳ１を得た。
（２）燃料極用スラリーＳ２
前記酸化物粉体材料ｐ２に、エチルセルロース、可塑剤、分散剤、α－テレピネオールを混合したものを、混錬器にて、室温で１分３０秒間混錬することにより、燃料極用スラリーＳ２を得た。
（３）燃料極用スラリーＳ３
前記酸化物粉体材料ｐ３に、エチルセルロース、可塑剤、分散剤、α－テレピネオールを混合したものを、混錬器にて、室温で１分３０秒間混錬することにより、燃料極用スラリーＳ３を得た。
（１）燃料極用スラリーＳ１
前記酸化物粉体材料ｐ１に、エチルセルロース、可塑剤、分散剤、α－テレピネオールを混合したものを、混錬器にて、室温で１分３０秒間混錬することにより、燃料極用スラリーＳ１を得た。
（２）燃料極用スラリーＳ２
前記酸化物粉体材料ｐ２に、エチルセルロース、可塑剤、分散剤、α－テレピネオールを混合したものを、混錬器にて、室温で１分３０秒間混錬することにより、燃料極用スラリーＳ２を得た。
（３）燃料極用スラリーＳ３
前記酸化物粉体材料ｐ３に、エチルセルロース、可塑剤、分散剤、α－テレピネオールを混合したものを、混錬器にて、室温で１分３０秒間混錬することにより、燃料極用スラリーＳ３を得た。
＜電解質用スラリーの作製＞
ＹＳＺ粉体（ＴＺ－８Ｙ、東ソー製）に、エチルセルロース、可塑剤、分散剤、α－テレピネオールを混合したものを、混錬器にて、室温で１分３０秒間混錬することにより、電解質用スラリーを得た。
ＹＳＺ粉体（ＴＺ－８Ｙ、東ソー製）に、エチルセルロース、可塑剤、分散剤、α－テレピネオールを混合したものを、混錬器にて、室温で１分３０秒間混錬することにより、電解質用スラリーを得た。
＜中間層用スラリーの作製＞
Ｃｅ０．９Ｇｄ０．１Ｏ１．９５粉体（ＣＧＯ９０／１０、ＵＨＳＡ、ソルベイ・スペシャルケム・ジャパン製）に、エチルセルロース、可塑剤、分散剤、α－テレピネオールを混合したものを、混錬器にて、室温で１分３０秒間混錬することにより、中間層用スラリーを得た。
Ｃｅ０．９Ｇｄ０．１Ｏ１．９５粉体（ＣＧＯ９０／１０、ＵＨＳＡ、ソルベイ・スペシャルケム・ジャパン製）に、エチルセルロース、可塑剤、分散剤、α－テレピネオールを混合したものを、混錬器にて、室温で１分３０秒間混錬することにより、中間層用スラリーを得た。
＜空気極用スラリーの作製＞
前記酸化物粉体材料ｐ４に、エチルセルロース、可塑剤、分散剤、α－テレピネオールを混合したものを、混錬器にて、室温で１分３０秒間混錬することにより、空気極用スラリーを得た。
前記酸化物粉体材料ｐ４に、エチルセルロース、可塑剤、分散剤、α－テレピネオールを混合したものを、混錬器にて、室温で１分３０秒間混錬することにより、空気極用スラリーを得た。
＜実施例としての固体酸化物形セルの作製＞
（１）実施例１
前記多孔質支持体仮焼体上に、燃料極用スラリーＳ１をスクリーン印刷法にて塗布した後、次いで、前記多孔質支持体仮焼体上に塗布された燃料極用スラリーＳ１上に、前記電解質用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下１３６０℃で３時間焼成することで、電解質と燃料極と多孔質支持体の積層構造体を得た。その後、前記積層構造体の電解質上に、中間層用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下１３００℃で１時間焼成することで中間層を得た。その後、中間層上に、空気極用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下９００℃で１時間焼成することで空気極を得た。以上のようにして実施例１の固体酸化物形セルを作製した。
（１）実施例１
前記多孔質支持体仮焼体上に、燃料極用スラリーＳ１をスクリーン印刷法にて塗布した後、次いで、前記多孔質支持体仮焼体上に塗布された燃料極用スラリーＳ１上に、前記電解質用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下１３６０℃で３時間焼成することで、電解質と燃料極と多孔質支持体の積層構造体を得た。その後、前記積層構造体の電解質上に、中間層用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下１３００℃で１時間焼成することで中間層を得た。その後、中間層上に、空気極用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下９００℃で１時間焼成することで空気極を得た。以上のようにして実施例１の固体酸化物形セルを作製した。
（２）実施例２
前記多孔質支持体仮焼体上に、燃料極用スラリーＳ２をスクリーン印刷法にて塗布した後、次いで、前記多孔質支持体仮焼体上に塗布された燃料極用スラリーＳ２上に、前記電解質用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下１３６０℃で３時間焼成することで、電解質と燃料極と多孔質支持体の積層構造体を得た。その後、前記積層構造体の電解質上に、中間層用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下１３００℃で１時間焼成することで中間層を得た。その後、中間層上に、空気極用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下９００℃で１時間焼成することで空気極を得た。以上のようにして実施例２の固体酸化物形セルを作製した。
前記多孔質支持体仮焼体上に、燃料極用スラリーＳ２をスクリーン印刷法にて塗布した後、次いで、前記多孔質支持体仮焼体上に塗布された燃料極用スラリーＳ２上に、前記電解質用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下１３６０℃で３時間焼成することで、電解質と燃料極と多孔質支持体の積層構造体を得た。その後、前記積層構造体の電解質上に、中間層用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下１３００℃で１時間焼成することで中間層を得た。その後、中間層上に、空気極用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下９００℃で１時間焼成することで空気極を得た。以上のようにして実施例２の固体酸化物形セルを作製した。
（３）実施例３
前記多孔質支持体仮焼体上に、燃料極用スラリーＳ３をスクリーン印刷法にて塗布した後、次いで、前記多孔質支持体仮焼体上に塗布された燃料極用スラリーＳ３上に、前記電解質用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下１３６０℃で３時間焼成することで、電解質と燃料極と多孔質支持体の積層構造体を得た。その後、前記積層構造体の電解質上に、中間層用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下１３００℃で１時間焼成することで中間層を得た。その後、中間層上に、空気極用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下９００℃で１時間焼成することで空気極を得た。以上のようにして実施例３の固体酸化物形セルを作製した。
前記多孔質支持体仮焼体上に、燃料極用スラリーＳ３をスクリーン印刷法にて塗布した後、次いで、前記多孔質支持体仮焼体上に塗布された燃料極用スラリーＳ３上に、前記電解質用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下１３６０℃で３時間焼成することで、電解質と燃料極と多孔質支持体の積層構造体を得た。その後、前記積層構造体の電解質上に、中間層用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下１３００℃で１時間焼成することで中間層を得た。その後、中間層上に、空気極用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下９００℃で１時間焼成することで空気極を得た。以上のようにして実施例３の固体酸化物形セルを作製した。
前記実施例１～３の固体酸化物形セルにおける各部材の膜厚は、いずれの実施例においても、多孔質支持体は約０．５５ｍｍ、燃料極は約５．０μｍ、電解質は約３．０μｍ、中間層は約２．０μｍ、空気極は約３０．０μｍである。なお、燃料極の膜厚は、実施例１において、最も薄い箇所で４．０μｍ、最も厚い箇所で６．０μｍであり、実施例２において、最も薄い箇所で４．０μｍ、最も厚い箇所で６．０μｍであり、実施例３において、最も薄い箇所で４．０μｍ、最も厚い箇所で６．０μｍであった。電解質の膜厚は、実施例１において、最も薄い箇所で２．５μｍ、最も厚い箇所で３．５μｍであり、実施例２において、最も薄い箇所で２．５μｍ、最も厚い箇所で３．５μｍであり、実施例３において、最も薄い箇所で２．５μｍ、最も厚い箇所で３．５μｍであった。
＜比較例としての固体酸化物形セルの作製＞
（１）比較例１
前記多孔質支持体仮焼体上に、前記電解質用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下１３６０℃で３時間焼成することで、電解質と多孔質支持体の積層構造体を得た。その後、前記積層構造体の電解質上に、中間層用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下１３００℃で１時間焼成することで中間層を得た。その後、中間層上に、空気極用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下９００℃で１時間焼成することで空気極を得た。以上のようにして比較例１の固体酸化物形セルを作製した。なお、比較例１においては、前記多孔質支持体の材料がＮｉＯ－ＹＳＺであるため、多孔質支持体が支持体であると同時に、固体酸化物形セルの燃料極として、電気化学反応では機能する。
（１）比較例１
前記多孔質支持体仮焼体上に、前記電解質用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下１３６０℃で３時間焼成することで、電解質と多孔質支持体の積層構造体を得た。その後、前記積層構造体の電解質上に、中間層用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下１３００℃で１時間焼成することで中間層を得た。その後、中間層上に、空気極用スラリーをスクリーン印刷法にて塗布した後、大気雰囲気下９００℃で１時間焼成することで空気極を得た。以上のようにして比較例１の固体酸化物形セルを作製した。なお、比較例１においては、前記多孔質支持体の材料がＮｉＯ－ＹＳＺであるため、多孔質支持体が支持体であると同時に、固体酸化物形セルの燃料極として、電気化学反応では機能する。
前記比較例１の固体酸化物形セルにおける各部材の膜厚は、多孔質支持体は約０．５５ｍｍ、電解質は約３．０μｍ、中間層は約２．０μｍ、空気極は約３０．０μｍである。なお、比較例においては、多孔質支持体が燃料極を兼ねている。電解質の膜厚は、最も薄い箇所で２．５μｍ、最も厚い箇所で３．５μｍであった。
＜固体酸化物形セルの性能評価＞

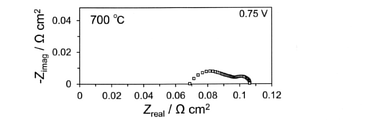

実施例１～３及び比較例１の固体酸化物形セルについて、ポテンショスタット・周波数アナライザー（Ａｕｔｏｌａｂ ＰＧＳＴＡＴ３０２、Ｍｅｔｒｏｈｍ製）を用いて発電特性測定及び交流インピーダンス測定を行った。固体酸化物形セルの空気極側に空気を導入し、燃料極側に３％加湿水素を導入し、７００℃で測定を行った。測定例として実施例２における発電特性測定と交流インピーダンス測定の結果（コール・コール・プロット）を図５と図６にそれぞれ示す。実施例１～３及び比較例１の固体酸化物形セルにおける発電特性測定の結果（最大出力密度）と交流インピーダンス測定の結果（電極抵抗）を表１に示す。なお、セルの電極抵抗は、交流インピーダンス法より得られる測定対象のセルのコール・コール・プロット、すなわち、周波数を変化させた時の周波数毎の実数部抵抗値Ｚ’（Ω）及び虚数部抵抗値Ｚ”（Ω）を、横軸を実数部抵抗値Ｚ’、縦軸を虚数部抵抗値Ｚ”として、プロットして得られるグラフにおいて、該グラフの横軸との２つの切片の実数部抵抗値の差である。
実施例１～３及び比較例１の固体酸化物形セルについて、ポテンショスタット・周波数アナライザー（Ａｕｔｏｌａｂ ＰＧＳＴＡＴ３０２、Ｍｅｔｒｏｈｍ製）を用いて発電特性測定及び交流インピーダンス測定を行った。固体酸化物形セルの空気極側に空気を導入し、燃料極側に３％加湿水素を導入し、７００℃で測定を行った。測定例として実施例２における発電特性測定と交流インピーダンス測定の結果（コール・コール・プロット）を図５と図６にそれぞれ示す。実施例１～３及び比較例１の固体酸化物形セルにおける発電特性測定の結果（最大出力密度）と交流インピーダンス測定の結果（電極抵抗）を表１に示す。なお、セルの電極抵抗は、交流インピーダンス法より得られる測定対象のセルのコール・コール・プロット、すなわち、周波数を変化させた時の周波数毎の実数部抵抗値Ｚ’（Ω）及び虚数部抵抗値Ｚ”（Ω）を、横軸を実数部抵抗値Ｚ’、縦軸を虚数部抵抗値Ｚ”として、プロットして得られるグラフにおいて、該グラフの横軸との２つの切片の実数部抵抗値の差である。
＜燃料極観察のための断面処理＞
固体酸化物形セルの性能評価後の燃料極を観察するために、実施例１～３及び比較例１のセル断面を、クロスセクションポリッシャ（Ａｒイオンビーム、ＩＢ－１９５１０ＣＰ、日本電子製）により平滑化した。なお、固体酸化物形セルの性能評価後であるため、燃料極及び多孔質支持体中のＮｉＯはＮｉに還元されている。
固体酸化物形セルの性能評価後の燃料極を観察するために、実施例１～３及び比較例１のセル断面を、クロスセクションポリッシャ（Ａｒイオンビーム、ＩＢ－１９５１０ＣＰ、日本電子製）により平滑化した。なお、固体酸化物形セルの性能評価後であるため、燃料極及び多孔質支持体中のＮｉＯはＮｉに還元されている。
＜燃料極の観察＞
上記断面処理を行った後に、燃料極をＬＶ－ＳＥＭ（Ｕｌｔｒａ５５、Ｃａｒｌ Ｚｅｉｓｓ製）で観察した像を図７に示す。各ＬＶ－ＳＥＭ像のコントラストから、画像解析ソフト（ＷｉｎＲＯＯＦ２０１８、三谷商事製）を用いて画像処理することにより、各燃料極の気孔率を測定した。また、同画像解析ソフトを用いて、観察されたＮｉ粒子とＹＳＺ粒子の粒子径を画像上で測定し、各材料の平均粒子径とその標準偏差を求めた。これらの結果を表２に示す。
上記断面処理を行った後に、燃料極をＬＶ－ＳＥＭ（Ｕｌｔｒａ５５、Ｃａｒｌ Ｚｅｉｓｓ製）で観察した像を図７に示す。各ＬＶ－ＳＥＭ像のコントラストから、画像解析ソフト（ＷｉｎＲＯＯＦ２０１８、三谷商事製）を用いて画像処理することにより、各燃料極の気孔率を測定した。また、同画像解析ソフトを用いて、観察されたＮｉ粒子とＹＳＺ粒子の粒子径を画像上で測定し、各材料の平均粒子径とその標準偏差を求めた。これらの結果を表２に示す。

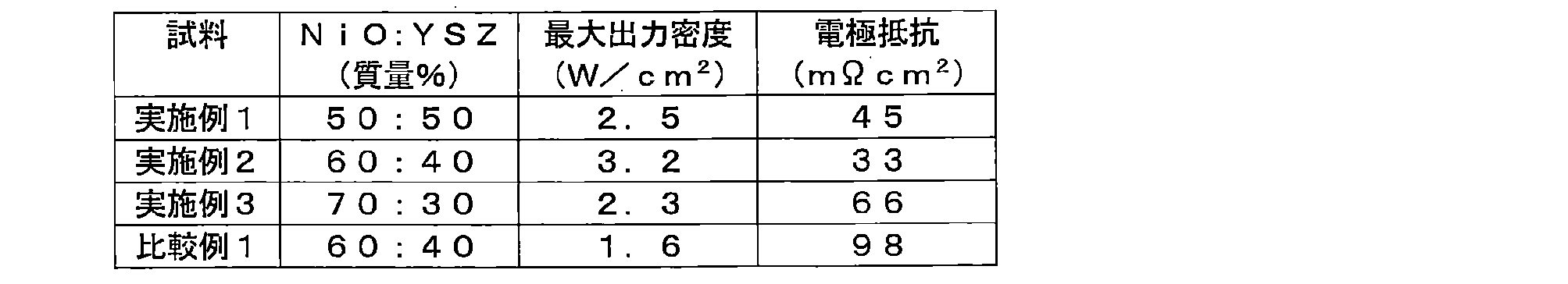

表１に示されるように、比較例１に対して、実施例１～３は高い最大出力密度及び低い電極抵抗を示した。これは、燃料極材料として、電子伝導性材料とイオン伝導性材料を特定の範囲の質量比で含有し、電子伝導性材料とイオン伝導性材料の各材料において、平均粒子径、粒子径分布、膜厚、気孔率を特定の範囲とすることで、燃料極の電極抵抗を飛躍的に低減し、その結果として高い最大出力密度を実現したものである。
なお、実施例１～３の多孔質支持体は、比較例１と同じ材料であるため、表２に示されている比較例１の測定結果は、実施例１～３の多孔質支持体の各物性値（気孔率、平均粒子径、粒子径分布の標準偏差）に相当する。
＜電解質観察のための断面処理＞
固体酸化物形セルの性能評価後の電解質を観察するために、実施例１～３及び比較例１のセル断面を、クロスセクションポリッシャ（Ａｒイオンビーム、ＩＢ－１９５１０ＣＰ、日本電子製）により平滑化した。
固体酸化物形セルの性能評価後の電解質を観察するために、実施例１～３及び比較例１のセル断面を、クロスセクションポリッシャ（Ａｒイオンビーム、ＩＢ－１９５１０ＣＰ、日本電子製）により平滑化した。
＜電解質の観察＞
上記断面処理を行った後に、電解質をＬＶ－ＳＥＭ（Ｕｌｔｒａ５５、Ｃａｒｌ Ｚｅｉｓｓ製）で観察した実施例２の像を図８に示す。ＬＶ－ＳＥＭ像のコントラストから、画像解析ソフト（ＷｉｎＲＯＯＦ２０１８、三谷商事製）を用いて画像処理することにより、電解質の相対密度を測定した。その結果、実施例２の相対密度は９９％であった。また、同様に測定した実施例１と３及び比較例１の電解質の相対密度も９９％であった。
上記断面処理を行った後に、電解質をＬＶ－ＳＥＭ（Ｕｌｔｒａ５５、Ｃａｒｌ Ｚｅｉｓｓ製）で観察した実施例２の像を図８に示す。ＬＶ－ＳＥＭ像のコントラストから、画像解析ソフト（ＷｉｎＲＯＯＦ２０１８、三谷商事製）を用いて画像処理することにより、電解質の相対密度を測定した。その結果、実施例２の相対密度は９９％であった。また、同様に測定した実施例１と３及び比較例１の電解質の相対密度も９９％であった。
本発明を用いれば、燃料極の電極抵抗が低い優れた性能を有する固体酸化物形セル用燃料極及び固体酸化物形セルを製造することができる。
Claims (9)
- 固体酸化物形セル用燃料極であって、
電子伝導性材料及びイオン伝導性材料を含有する原料の焼成体からなり、
該電子伝導性材料の平均粒子径が０．００１～２．００μｍであり、且つ、該イオン伝導性材料の平均粒子径が０．００１～２．００μｍであり、
該電子伝導性材料の粒子径分布の標準偏差をＡ１（μｍ）、該電子伝導性材料の平均粒子径をＢ１（μｍ）としたときに、（Ａ１／Ｂ１）×１００の値が０．０００～２０．０であり、
該イオン伝導性材料の粒子径分布の標準偏差をＡ２（μｍ）、該イオン伝導性材料の平均粒子径をＢ２（μｍ）としたときに、（Ａ２／Ｂ２）×１００の値が０．０００～２０．０であること、
を特徴とする固体酸化物形セル用燃料極。 - 膜厚が１．０μｍ～１００．０μｍであり、気孔率が１５～４０体積％であることを特徴とする請求項１記載の固体酸化物形セル用燃料極。
- 前記電子伝導性材料が、Ｎｉ、Ｃｕ、Ｆｅ、Ｃｏ、Ｍｎ、Ｃｒ、Ｌａ、Ｓｍ、Ｇｄ、Ｃｅ、Ｐｒ、Ｓｒ、Ｃａ、及びＢａからなる群から選ばれる１つ以上を含む金属又は金属酸化物の１種以上であり、
前記イオン伝導性材料が、Ｓｃ、Ｓｒ、Ｚｒ、Ｙ、Ｂａ、Ｃｅ、Ｓｍ、Ｇｄ、及びＹｂからなる群から選ばれる１つ以上を含む金属酸化物の１種以上であり、
前記電子伝導性材料と前記イオン伝導性材料の質量比（電子伝導性材料の質量：イオン伝導性材料の質量）が、８０：２０～４０：６０であること、
を特徴とする請求項１記載の固体酸化物形セル用燃料極。 - 電解質と、該電解質と積層された請求項１～３のいずれか１項記載の固体酸化物形セル用燃料極と、からなり、
該電解質の膜厚が０．１～２０．０μｍであり、該電解質は、相対密度が９５～１００％の緻密体であること、
を特徴とする積層構造体。 - 多孔質支持体と、該多孔質支持体上に積層された請求項１～３のいずれか１項に記載の固体酸化物形セル用燃料極と、からなり、
該多孔質支持体の気孔率が、該固体酸化物形セル用燃料極の気孔率より高いこと、
を特徴とする積層構造体。 - 請求項１～３のいずれか１項記載の固体酸化物形セル用燃料極を有することを特徴とする固体酸化物形セル。
- 請求項４又は５記載の積層構造体を有することを特徴とする固体酸化物形セル。
- 多孔質支持体上に、前記固体酸化物形セル用燃料極を作製するための第１スラリーを塗布し、次いで、前記電解質を作製するための第２スラリーを塗布し、次いで、第１温度で焼成して、多孔質支持体と燃料極と電解質を形成する工程を有することを特徴とする積層構造体の製造方法。
- 多孔質支持体上に、前記固体酸化物形セル用燃料極を作製するための第１スラリーを塗布し、次いで、前記電解質を作製するための第２スラリーを塗布し、次いで、第１温度で焼成して、多孔質支持体と燃料極と電解質を形成する工程と、
形成された電解質上に中間層を形成するための第３スラリーを塗布し、次いで、第２温度で焼成して、中間層を形成する工程と、
形成された中間層上に空気極を作製するための第４スラリーを塗布し、次いで、第３温度で焼成して、空気極を形成する工程と、
を有することを特徴とする固体酸化物形セルの製造方法。
Priority Applications (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2020111653A JP7510669B2 (ja) | 2020-06-29 | 2020-06-29 | 固体酸化物形セル用燃料極、積層構造体及びその製造方法、並びに固体酸化物形セル及びその製造方法 |
| PCT/JP2021/020944 WO2022004253A1 (ja) | 2020-06-29 | 2021-06-02 | 固体酸化物形セル用燃料極、積層構造体及びその製造方法、並びに固体酸化物形セル及びその製造方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2020111653A JP7510669B2 (ja) | 2020-06-29 | 2020-06-29 | 固体酸化物形セル用燃料極、積層構造体及びその製造方法、並びに固体酸化物形セル及びその製造方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2022010876A true JP2022010876A (ja) | 2022-01-17 |
| JP7510669B2 JP7510669B2 (ja) | 2024-07-04 |
Family
ID=79316198
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2020111653A Active JP7510669B2 (ja) | 2020-06-29 | 2020-06-29 | 固体酸化物形セル用燃料極、積層構造体及びその製造方法、並びに固体酸化物形セル及びその製造方法 |
Country Status (2)
| Country | Link |
|---|---|
| JP (1) | JP7510669B2 (ja) |
| WO (1) | WO2022004253A1 (ja) |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2023146930A (ja) * | 2022-03-29 | 2023-10-12 | 国立大学法人北海道大学 | プロトンセラミック可逆セル、ならびにそれを含む水蒸気電解セル及び燃料電池 |
Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2013152915A (ja) * | 2011-03-18 | 2013-08-08 | Ngk Insulators Ltd | 固体酸化物形燃料電池 |
| JP2018041662A (ja) * | 2016-09-08 | 2018-03-15 | 株式会社日本触媒 | 電気化学セル用電解質層、およびそれを含む電気化学セル |
| JP2018063871A (ja) * | 2016-10-13 | 2018-04-19 | 株式会社日本触媒 | 電気化学セル用燃料極、およびそれを含む電気化学セル |
-
2020
- 2020-06-29 JP JP2020111653A patent/JP7510669B2/ja active Active
-
2021
- 2021-06-02 WO PCT/JP2021/020944 patent/WO2022004253A1/ja not_active Ceased
Patent Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2013152915A (ja) * | 2011-03-18 | 2013-08-08 | Ngk Insulators Ltd | 固体酸化物形燃料電池 |
| JP2018041662A (ja) * | 2016-09-08 | 2018-03-15 | 株式会社日本触媒 | 電気化学セル用電解質層、およびそれを含む電気化学セル |
| JP2018063871A (ja) * | 2016-10-13 | 2018-04-19 | 株式会社日本触媒 | 電気化学セル用燃料極、およびそれを含む電気化学セル |
Cited By (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2023146930A (ja) * | 2022-03-29 | 2023-10-12 | 国立大学法人北海道大学 | プロトンセラミック可逆セル、ならびにそれを含む水蒸気電解セル及び燃料電池 |
| JP7849002B2 (ja) | 2022-03-29 | 2026-04-21 | 国立大学法人北海道大学 | プロトンセラミック可逆セル、ならびにそれを含む水蒸気電解セル及び燃料電池 |
Also Published As
| Publication number | Publication date |
|---|---|
| JP7510669B2 (ja) | 2024-07-04 |
| WO2022004253A1 (ja) | 2022-01-06 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| Fan et al. | Electrochemical stability of La0. 6Sr0. 4Co0. 2Fe0. 8O3− δ-infiltrated YSZ oxygen electrode for reversible solid oxide fuel cells | |
| JP6783042B2 (ja) | セル構造体の製造方法 | |
| WO2016157566A1 (ja) | プロトン伝導体、燃料電池用固体電解質層、セル構造体およびそれを備える燃料電池 | |
| JP6658754B2 (ja) | 固体酸化物形燃料電池、および電解質層−アノード接合体の製造方法 | |
| Jeong et al. | Evaluation of thin film fuel cells with Zr-rich BaZr x Ce 0.8− x Y 0.2 O 3− δ electrolytes (x≥ 0.4) fabricated by a single-step reactive sintering method | |
| JP5546559B2 (ja) | 固体酸化物形燃料電池および該燃料電池のカソード形成用材料 | |
| JP2010282772A (ja) | 固体酸化物形燃料電池用電極材及び固体酸化物形燃料電池用電極 | |
| JP2012134122A (ja) | 固体酸化物型燃料電池 | |
| WO2018084279A1 (ja) | 複合粒子粉末、固体酸化物形セル用電極材及びそれを用いた固体酸化物形セル用電極 | |
| JP2015062165A (ja) | 固体酸化物型燃料電池 | |
| JP5439959B2 (ja) | 固体酸化物形燃料電池用電極及び固体酸化物形燃料電池用セル | |
| JP2016105375A (ja) | セル構造体、電解質膜−電極接合体、および、燃料電池 | |
| JP7055473B2 (ja) | 固体酸化物形セル用電極及びそれを用いた固体酸化物形セル | |
| CA2675988C (en) | A composite material suitable for use as an electrode material in a soc | |
| WO2023089978A1 (ja) | 固体酸化物型燃料電池およびその製造方法 | |
| JP6808544B2 (ja) | 固体酸化物形電気化学セル用ハーフセル、固体酸化物形電気化学セル及び固体酸化物形電気化学セル用ハーフセルの製造方法 | |
| JP7510669B2 (ja) | 固体酸化物形セル用燃料極、積層構造体及びその製造方法、並びに固体酸化物形セル及びその製造方法 | |
| JP6664132B2 (ja) | 多孔質構造体とその製造方法、及びそれを用いた電気化学セルとその製造方法 | |
| JP7208764B2 (ja) | 固体酸化物形燃料電池とこれに用いる集電部形成用材料 | |
| JP7662379B2 (ja) | カソードおよびこれを用いた電気化学セル | |
| JP2015185246A (ja) | アノード支持基板及びアノード支持型セル | |
| JP2018142419A (ja) | 固体酸化物形燃料電池セル | |
| JP7243709B2 (ja) | 燃料電池用電解質層－アノード複合部材、セル構造体および燃料電池、ならびに複合部材の製造方法 | |
| JP6808010B2 (ja) | 電気化学セル | |
| JP6779745B2 (ja) | 固体酸化物形燃料電池および該燃料電池のカソード形成用材料 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20230215 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20240220 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20240409 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20240611 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20240617 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 7510669 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
