Abstract
【解決手段】導光板に接着された光変調素子内に、電場制御によって、導光板内を伝播してきた光を散乱する散乱領域と、導光板内を伝播してきた光を透過させる透過領域とが生じている。散乱領域は、散乱により、線状照明光を生成するようになっている。光変調素子の直下には、反射板が設けられている。反射板は、散乱領域で生じた散乱光のうち反射板側に出射された光を反射して、散乱領域の直下に焦点を結ぶ反射光を生成するようになっている。
【選択図】図14
Description
1.第1の実施の形態(照明装置)
照明装置がエッジライト方式となっている例
光変調素子が設けられている例
2.第1の実施の形態の変形例(照明装置)
3.第2の実施の形態(照明装置)
照明装置が直下方式となっている例
4.第2の実施の形態の変形例(照明装置)
5.第3の実施の形態(照明装置)
照明装置がエッジライト方式となっている例
導光板に散乱領域が設けられている例
6.第3の実施の形態の変形例(照明装置)
7.第4の実施の形態(表示装置)
各実施の形態の照明装置をバックライトとして用いた例
8.実施例(表示装置)
図1は、本技術の第1の実施の形態に係る照明装置1の断面構成を表すものである。この照明装置1は、表示装置のバックライトとして適用可能なものであり、例えば、図1に示したように、導光板10と、導光板10の側面に配置した光源20と、導光板10の背後に配置した光変調素子30および反射板40と、光変調素子30を駆動する駆動回路50とを備えている。
A1:450nm〜650nmにおける最大光吸収率(%)
A2:450nm〜650nmにおける最小光吸収率(%)
反射前の光のベクトルV=(Vx,Vy,Vz)
反射後の光のベクトルV=(Vx,−Vy,−Vz)
次に、上記の第1の実施の形態の変形例について説明する。なお、互いに矛盾の無い範囲で、下記の変形例同士を互いに組み合わせたものを、上記の第1の実施の形態に係る表示装置1に適用することが可能である。
[第1変形例]
上記実施の形態では、光変調素子30は、導光板10の背後(下面)に空気層を介さずに密着して接合されていたが、例えば、図28に示したように、導光板10の上面に空気層を介さずに密着して接合されていてもよい。また、光変調素子30は、例えば、図29に示したように、導光板10の内部に設けられていてもよい。ただし、この場合でも、光変調素子30は、導光板10と空気層を介さずに密着して接合されていることが必要である。
また、上記実施の形態およびその変形例では、導光板10の上に特に何も設けられていなかったが、例えば、図30に示したように、光学シート90(例えば、拡散板、拡散シート、レンズフィルム、偏光分離シートなど)を設けてもよい。このようにした場合には、導光板10から斜め方向に出射した光の一部が正面方向に立ち上がるので、正面輝度を効果的に向上させることができる。

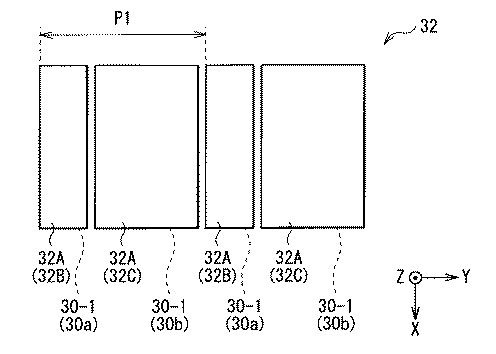

また、上記実施の形態およびその変形例では、上側電極36が面全体に形成されたベタ膜となっており、下側電極32が帯状の複数の部分電極32Aによって構成されていたが、例えば、上側電極36が帯状の複数の部分電極32Aによって構成され、下側電極32が面全体に形成されたベタ膜となっていてもよい。また、例えば、下側電極32が帯状の複数の部分電極32Aによって構成され、上側電極36も帯状の複数の部分電極32Aによって構成されていてもよい。
また、上記実施の形態およびその変形例において、下側電極32がブロック状の複数の部分電極32Aが行列状に配置されたものであった場合に、各部分電極32Aに、TFTのソースまたはドレインが接続され、TFTのゲートに走査線が接続され、TFTのソースおよびドレインのうち部分電極32Aに未接続の方がデータ線に接続されていてもよい。この場合に、駆動回路50が、複数の走査線を順次選択すると共に、各データ線に、映像信号に対応する信号電圧を印加するようになっていてもよい。つまり、駆動回路50が、各部分電極32Aをアクティブマトリクス駆動するようになっていてもよい。
また、上記実施の形態およびその変形例において、各部分電極32Aに対して、光源20からの距離に拘わらず同一の電圧が駆動回路50から印加されるようになっていてもよいし、光源20からの距離に応じた電圧が駆動回路50から印加されるようになっていてもよい。このようにした場合には、照明装置1上面の一部分だけが白輝度となるような照明光を出力したときに、その白輝度となる部分が光源20に近いときと、光源20から遠いときとで、白輝度の大きさに差が生じる虞を低減することができる。
また、上記実施の形態およびその変形例において、透明基板31および透明基板37のうち少なくとも一方が、導光板10と一体に形成されたものであってもよい。例えば、上記実施の形態およびそれらの変形例において、透明基板37が導光板10と接している場合には、透明基板37が導光板10と一体に形成されていてもよい。このとき、透明基板37は、「第1透明基板」または「第2透明基板」の一具体例に相当する。また、例えば、上記実施の形態およびそれらの変形例において、透明基板31が導光板10と接している場合には、透明基板31が導光板10と一体に形成されていてもよい。このとき、透明基板31は、「第1透明基板」または「第2透明基板」の一具体例に相当する。また、例えば、上記実施の形態およびそれらの変形例において、透明基板31,37がともに導光板10と接している場合には、透明基板31,37が導光板10と一体に形成されていてもよい。このとき、透明基板31または透明基板37が、「第1透明基板」または「第2透明基板」の一具体例に相当する。
また、上記実施の形態およびその変形例において、各部分電極32Aが、面内の一の方向であって、かつ光入射面10Aと交差または直交(もしくはほぼ直交)する方向に延在する帯状の形状となっている場合に、例えば、図31に示したように、各部分電極32Aのうち、表示パネル内の1つの画素210aに使われる部分の面積(図中のグレー部分の面積)が、光源20からの距離に応じて変化していてもよい。このとき、部分電極32Aによって生成される帯状照明光の、単位面積あたりの発光面積も、光源20からの距離に応じて変化している。
また、上記各実施の形態およびその変形例において、上側電極36が、面内全体に渡って形成された1枚のベタ膜(面状電極)となっている場合に、その面状電極内に、パターニングを有していてもよい。例えば、図33、図34に例示したように、上側電極36が、複数の開口Hを有していてもよい。開口Hは、例えば、円形状、楕円形状、方形状、多角形状など、種々の形状を採ることができる。
また、上記実施の形態およびその変形例において、散乱領域30Bが点状照明光を生成するときに、反射板40は、球面の一部を反射面40Aとして有していてもよい。このとき、反射板40は、散乱領域30Bと対向する位置が最も深くなっていることが好ましい。反射板40がこのような反射面40Aを有している場合であっても、この照明装置1を三次元表示用の表示装置のバックライトとして適用した場合に、三次元表示における二重像の生成を低減することができる。従って、三次元表示における表示品質が向上する。
また、上記実施の形態およびその変形例において、配向膜33,35として水平配向膜が用いられていたが、垂直配向膜が用いられていてもよい。ただし、その場合には、微粒子34B内に含まれる液晶分子として、負の誘電率異方性を有するもの(いわゆるネガ型液晶)を用いることが好ましい。
また、上記実施の形態およびその変形例において、例えば、図35に示したように、導光板10の上面にバリア層80が設けられていてもよい。

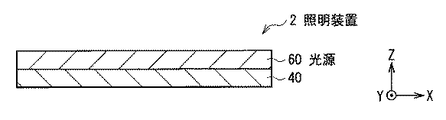

図38は、第2の実施の形態に係る照明装置2の断面構成を表すものである。照明装置2は、表示装置のバックライトとして適用可能なものであり、例えば、図38に示したように、反射板40と、反射板40の上に配置した光源60とを備えている。なお、光源60が、「照明光学系」の一具体例に相当する。
反射前の光のベクトルV=(Vx,Vy,Vz)
反射後の光のベクトルV=(Vx,−Vy,−Vz)
上記第2の実施の形態において、光源61が点状照明光を生成するときに、反射板40は、球面の一部を反射面40Aとして有していてもよい。このとき、反射板40は、光源61と対向する位置が最も深くなっていることが好ましい。反射板40がこのような反射面40Aを有している場合であっても、この照明装置2を三次元表示用の表示装置のバックライトとして適用した場合に、三次元表示における二重像の生成を低減することができる。従って、三次元表示における表示品質が向上する。

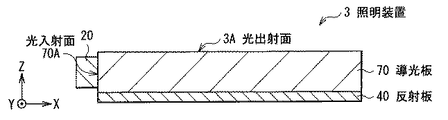

図46は、第3の実施の形態に係る照明装置3の断面構成を表すものである。この照明装置3は、表示装置のバックライトとして適用可能なものであり、例えば、図46に示したように、導光板70と、導光板70の側面に配置した光源20と、導光板70の背後に配置された反射板40とを備えている。なお、導光板70および光源20が、「照明光学系」の一具体例に相当する。
反射前の光のベクトルV=(Vx,Vy,Vz)
反射後の光のベクトルV=(Vx,−Vy,−Vz)
また、上記第3の実施の形態において、各凸部71の一部が散乱領域72となっているときに、反射板40は、球面の一部を反射面40Aとして有していてもよい。このとき、反射板40は、散乱領域72と対向する位置が最も深くなっていることが好ましい。反射板40がこのような反射面40Aを有している場合であっても、この照明装置3を三次元表示用の表示装置のバックライトとして適用した場合に、三次元表示における二重像の生成を低減することができる。従って、三次元表示における表示品質が向上する。
[第1共通変形例]
上記各実施の形態およびそれらの変形例において、反射面40Aは、例えば、図55に示したように、フレネルレンズとなっていてもよい。このようにした場合には、反射面40Aのうち円弧側の面とは異なる面40Bを利用して、迷光となり得る領域に伝播していった光L4を、光L4が生成された方へ反射させる(再帰反射させる)ことができる。ここで、「迷光となり得る領域に伝播していった光L4」とは、散乱領域30B、光源61aまたは散乱領域72から出射された光のうち、直下の円弧面(範囲P2)を超えて隣の円弧面へ直接伝播した光のことをいう。また、反射板40を薄くすることもできる。
また、上記各実施の形態およびそれらの変形例において、反射板40は、例えば、図56に示したように、反射板40の上面を平坦化するとともに反射面40Aを埋め込む埋め込み層45を有していてもよい。ただし、この場合には、埋め込み層45と、導光板10、光変調層30、光源60または導光板70との間に、空隙(大気)が存在していることが必要である。このようにした場合には、散乱領域30B、光源61aまたは散乱領域72から出射された光L11の光路と、反射板40で反射された光L12の光路とが互いに平行となる。そのため、焦点Cの位置は、散乱領域30B内、光源61a内または散乱領域72内となっていることが最も良い。
また、上記各実施の形態およびそれらの変形例において、反射板40が、線状照明光を生成する部位(第1部位)から発せられた光を、線状照明光を生成する部位であって、かつ第1部位に隣接する部位(第2部位)に向けて反射するようになっていてもよい。

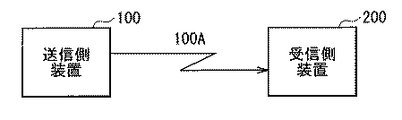

次に、上記各実施の形態およびそれらの変形例に係る照明装置1,2,3を備えた、テレビ放送信号の受送信システムについて説明する。
図67は、受信側装置200の構成例を示すブロック図である。受信側装置200は、例えば、上記の有線や無線に接続可能なテレビジョンである。受信側装置200は、例えば、アンテナ端子201、デジタルチューナ202、デマルチプレクサ203、演算回路204、およびメモリ205を有している。受信側装置200は、また、例えば、デコーダ206、映像信号処理回路207、グラフィック生成回路208、パネル駆動回路209、表示パネル210、バックライト211、音声信号処理回路212、音声増幅回路213、およびスピーカ214を有している。受信側装置200は、さらに、例えば、リモコン受信回路215、およびリモコン送信機216を有している。
図68は、受信側装置200における表示部の断面構成の一例を表したものである。なお、図68は、模式的に表したものであり、実際の寸法や形状と同一であるとは限らない。受信側装置200は、表示パネル210と、表示パネル210の背後に配置されたバックライト211とを備えている。
次に、上記各実施の形態およびそれらの変形例に係るバックライト211の一実施例について説明する。
(1)
複数の線状照明光もしくは複数の点状照明光が2次元配置されて形成された線状照明光を生成する照明光学系と、
前記線状照明光を反射する反射板と
を備え、
前記反射板は、前記線状照明光を生成する部位を通過する平面であって、かつ前記反射板を含む平面と垂直な平面上またはその平面の近傍に前記線状照明光を反射するようになっている
照明装置。
(2)
前記反射板は、前記線状照明光において、前記線状照明光を生成する部位と垂直な平面と平行な光の成分を考えた場合に、前記線状照明光を生成する部位を通過する線分であって、かつ前記反射板を含む平面の法線と平行な線分の上またはその線分の近傍に焦点を結ぶ反射光を生成するようになっている
(1)に記載の照明装置。
(3)
前記反射板は、前記線状照明光を生成する部位の直下に前記反射光が焦点を結ぶ表面形状を有する
(1)または(2)に記載の照明装置。
(4)
前記反射板は、前記反射光が以下の式を満たす位置で焦点を結ぶ表面形状を有する
(1)ないし(3)のいずれか1つに記載の照明装置。
H1/n1−W1≦H2≦H1/n1+W1
H1:前記反射板の上面に形成された複数の頂部を含む平面と、前記線状照明光を生成する部位との距離
H2:前記反射板の上面に形成された複数の頂部を含む平面と、前記焦点の位置との距離
n1:前記反射板の上面に形成された複数の頂部を含む平面と、前記焦点の位置との間の領域の屈折率
W1:前記線状照明光を生成する部位の幅
(5)
前記反射板は、前記反射光が以下の式を満たす位置で焦点を結ぶ表面形状を有する
(1)ないし(3)のいずれか1つに記載の照明装置。
H2=H1/n1
H1:前記反射板の上面に形成された複数の頂部を含む平面と、前記線状照明光を生成する部位との距離
H2:前記反射板の上面に形成された複数の頂部を含む平面と、前記焦点の位置との距離
n1:前記反射板の上面に形成された複数の頂部を含む平面と、前記焦点の位置との間の領域の屈折率
(6)
前記反射板は、前記線状照明光を生成する部位と対向する位置に、円柱の内面の一部を反射面として有する
(1)ないし(5)のいずれか1つに記載の照明装置。
(7)
前記反射面における立体形状のピッチは、前記線状照明光を生成する部位のピッチと一致している
(1)ないし(6)のいずれか1つに記載の照明装置。
(8)
前記反射面のうち、円柱の内面の一部に相当する部分の半径rは、以下の式を満たす
(1)ないし(7)のいずれか1つに記載の照明装置。
r=(H22+(P1/2)2)1/2
H2:前記反射板の上面に形成された複数の頂部を含む平面と、前記焦点の位置との距離
P1:前記線状照明光を生成する部位のピッチ
(9)
前記反射板は、前記反射光が以下の式(1)を満たす位置で焦点を結ぶ表面形状を有しており、かつ、前記線状照明光を生成する部位と対向する位置に、円柱の内面の一部を反射面として有し、
前記反射面における立体形状のピッチは、前記線状照明光を生成する部位のピッチと一致しており、
前記反射面のうち、円柱の内面の一部に相当する部分の半径rは、以下の式(2)を満たす
(1)ないし(7)のいずれか1つに記載の照明装置。
H2=H1/n1…(1)
r=(H22+(P1/2)2)1/2…(2)
H1:前記反射板の上面に形成された複数の頂部を含む平面と、前記線状照明光を生成する部位との距離
H2:前記反射板の上面に形成された複数の頂部を含む平面と、前記焦点の位置との距離
n1:前記反射板の上面に形成された複数の頂部を含む平面と、前記焦点の位置との間の領域の屈折率
P1:前記線状照明光を生成する部位のピッチ
(10)
前記反射板は、前記線状照明光を生成する部位の幅の2倍のピッチの規則的な凹凸形状を有する
(1)ないし(6)のいずれか1つに記載の照明装置。
(11)
前記反射面は、前記線状照明光を生成する第1部位から発せられた光を、前記線状照明光を生成する部位であって、かつ前記第1部位に隣接する第2部位に向けて反射するようになっている
(1)ないし(6)のいずれか1つに記載の照明装置。
(12)
前記反射面は、鏡面となっている
(1)ないし(11)のいずれか1つに記載の照明装置。
(13)
前記照明光学系は、導光板と、前記導光板の側面に配置された光源とを有し、
前記反射板は、前記導光板に貼り合わされている
(1)ないし(12)のいずれか1つに記載の照明装置。
(14)
前記照明光学系は、
前記線状照明光を生成する部位を間にして互いに対向配置された第1透明基板および第2透明基板と、
前記第1透明基板および前記第2透明基板の少なくとも一方の表面に設けられた電極と、
前記第1透明基板の端面に光を照射する光源と、
前記第1透明基板と前記第2透明基板との間隙に設けられ、かつ電場の大きさに応じて、前記光源からの光に対して散乱性もしくは透明性を示す光変調層と、
前記電極を駆動する駆動部と
を有し、
前記光変調層は、電場が相対的に小さいときに、前記光源からの光に対して透明性を示し、電場が相対的に大きいときに、前記光源からの光に対して散乱性を示し、
前記駆動部は、前記電極を駆動することにより、前記光変調層に、散乱性を示す複数の第1領域を生成させ、それによって、前記第1領域から、前記線状照明光を出力させる
(1)ないし(13)のいずれか1つに記載の照明装置。
(15)
前記駆動部は、前記電極を駆動することにより、前記光変調層の全体に前記第1領域を生成させ、それによって、前記光変調層の全体から面状照明光を出力させる
(14)に記載の照明装置。
(16)
映像信号に基づいて駆動される複数の画素を有する表示パネルと、
前記表示パネルを照明する照明装置と
を備え、
前記照明装置は、
複数の線状照明光もしくは複数の点状照明光が2次元配置されて形成された線状照明光を生成する照明光学系と、
前記線状照明光を反射する反射板と
を有し、
前記反射板は、前記線状照明光を生成する部位を通過する平面であって、かつ前記反射板を含む平面と垂直な平面上またはその平面の近傍に前記線状照明光を反射するようになっている
表示装置。
(17)
前記照明装置は、
前記線状照明光を生成する部位を間にして互いに対向配置された第1透明基板および第2透明基板と、
前記第1透明基板および前記第2透明基板の少なくとも一方の表面に設けられた電極と、
前記第1透明基板の端面に光を照射する光源と、
前記第1透明基板と前記第2透明基板との間隙に設けられ、かつ電場の大きさに応じて、前記光源からの光に対して散乱性もしくは透明性を示す光変調層と、
映像信号に基づいて前記電極を駆動する駆動部と
を有し、
前記光変調層は、電場が相対的に小さいときに、前記光源からの光に対して透明性を示し、電場が相対的に大きいときに、前記光源からの光に対して散乱性を示し、
前記駆動部は、前記電極を三次元表示モードに駆動することにより、前記光変調層に、散乱性を示す複数の第1領域を生成させ、それによって、前記第1領域から、前記線状照明光を出力させるようになっている
(16)に記載の表示装置。
(18)
当該表示装置は、前記表示パネルを間にして互いに対向する一対の偏光板をさらに備え、
前記光変調層は、光学異方性を有すると共に電場に対する応答性が相対的に高い第1領域と、光学異方性を有すると共に電場に対する応答性が相対的に低い第2領域とを含み、
前記光変調層が透明性を示すとき、前記第1領域および前記第2領域は、前記一対の偏光板のうち前記照明装置側の偏光板の透過軸と平行な方向に光軸の成分を主に有し、
前記光変調層が散乱性を示すとき、前記第2領域は、前記一対の偏光板のうち前記照明装置側の偏光板の透過軸と平行な方向に光軸の成分を主に有し、前記第1領域は、前記第2領域の光軸と交差または直交すると共に前記第1透明基板と交差または直交する方向に光軸を有する
(16)または(17)に記載の表示装置。
Claims (18)
- 複数の線状照明光もしくは複数の点状照明光が2次元配置されて形成された線状照明光を生成する照明光学系と、
前記線状照明光を反射する反射板と
を備え、
前記反射板は、前記線状照明光を生成する部位を通過する平面であって、かつ前記反射板を含む平面と垂直な平面上またはその平面の近傍に前記線状照明光を反射するようになっている
照明装置。 - 前記反射板は、前記線状照明光において、前記線状照明光を生成する部位と垂直な平面と平行な光の成分を考えた場合に、前記線状照明光を生成する部位を通過する線分であって、かつ前記反射板を含む平面の法線と平行な線分の上またはその線分の近傍に焦点を結ぶ反射光を生成するようになっている
請求項1に記載の照明装置。 - 前記反射板は、前記線状照明光を生成する部位の直下に前記反射光が焦点を結ぶ表面形状を有する
請求項2に記載の照明装置。 - 前記反射板は、前記反射光が以下の式を満たす位置で焦点を結ぶ表面形状を有する
請求項2に記載の照明装置。
H1/n1−W1≦H2≦H1/n1+W1
H1:前記反射板の上面に形成された複数の頂部を含む平面と、前記線状照明光を生成する部位との距離
H2:前記反射板の上面に形成された複数の頂部を含む平面と、前記焦点の位置との距離
n1:前記反射板の上面に形成された複数の頂部を含む平面と、前記焦点の位置との間の領域の屈折率
W1:前記線状照明光を生成する部位の幅 - 前記反射板は、前記反射光が以下の式を満たす位置で焦点を結ぶ表面形状を有する
請求項2に記載の照明装置。
H2=H1/n1
H1:前記反射板の上面に形成された複数の頂部を含む平面と、前記線状照明光を生成する部位との距離
H2:前記反射板の上面に形成された複数の頂部を含む平面と、前記焦点の位置との距離

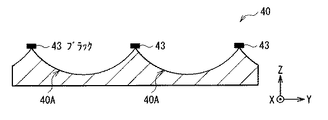

n1:前記反射板の上面に形成された複数の頂部を含む平面と、前記焦点の位置との間の領域の屈折率 - 前記反射板は、前記線状照明光を生成する部位と対向する位置に、円柱の内面の一部を反射面として有する
請求項2に記載の照明装置。 - 前記反射面における立体形状のピッチは、前記線状照明光を生成する部位のピッチと一致している
請求項2に記載の照明装置。 - 前記反射面のうち、円柱の内面の一部に相当する部分の半径rは、以下の式を満たす
請求項2に記載の照明装置。
r=(H22+(P1/2)2)1/2
H2:前記反射板の上面に形成された複数の頂部を含む平面と、前記焦点の位置との距離
P1:前記線状照明光を生成する部位のピッチ - 前記反射板は、前記反射光が以下の式(1)を満たす位置で焦点を結ぶ表面形状を有しており、かつ、前記線状照明光を生成する部位と対向する位置に、円柱の内面の一部を反射面として有し、
前記反射面における立体形状のピッチは、前記線状照明光を生成する部位のピッチと一致しており、
前記反射面のうち、円柱の内面の一部に相当する部分の半径rは、以下の式(2)を満たす
請求項2に記載の照明装置。
H2=H1/n1…(1)
r=(H22+(P1/2)2)1/2…(2)
H1:前記反射板の上面に形成された複数の頂部を含む平面と、前記線状照明光を生成する部位との距離
H2:前記反射板の上面に形成された複数の頂部を含む平面と、前記焦点の位置との距離
n1:前記反射板の上面に形成された複数の頂部を含む平面と、前記焦点の位置との間の領域の屈折率
P1:前記線状照明光を生成する部位のピッチ - 前記反射面における立体形状のピッチは、前記線状照明光を生成する部位のピッチの2倍となっている
請求項2に記載の照明装置。 - 前記反射面は、前記線状照明光を生成する第1部位から発せられた光を、前記線状照明光を生成する部位であって、かつ前記第1部位に隣接する第2部位に向けて反射するようになっている
請求項2に記載の照明装置。 - 前記反射面は、鏡面となっている
請求項2に記載の照明装置。 - 前記照明光学系は、導光板と、前記導光板の側面に配置された光源とを有し、
前記反射板は、前記導光板に貼り合わされている
請求項1に記載の照明装置。 - 前記照明光学系は、
前記線状照明光を生成する部位を間にして互いに対向配置された第1透明基板および第2透明基板と、
前記第1透明基板および前記第2透明基板の少なくとも一方の表面に設けられた電極と、
前記第1透明基板の端面に光を照射する光源と、
前記第1透明基板と前記第2透明基板との間隙に設けられ、かつ電場の大きさに応じて、前記光源からの光に対して散乱性もしくは透明性を示す光変調層と、
前記電極を駆動する駆動部と
を有し、
前記光変調層は、電場が相対的に小さいときに、前記光源からの光に対して透明性を示し、電場が相対的に大きいときに、前記光源からの光に対して散乱性を示し、
前記駆動部は、前記電極を駆動することにより、前記光変調層に、散乱性を示す複数の第1領域を生成させ、それによって、前記第1領域から、前記線状照明光を出力させる
請求項1に記載の照明装置。 - 前記駆動部は、前記電極を駆動することにより、前記光変調層の全体に前記第1領域を生成させ、それによって、前記光変調層の全体から面状照明光を出力させる
請求項14に記載の照明装置。 - 映像信号に基づいて駆動される複数の画素を有する表示パネルと、
前記表示パネルを照明する照明装置と
を備え、
前記照明装置は、
複数の線状照明光もしくは複数の点状照明光が2次元配置されて形成された線状照明光を生成する照明光学系と、
前記線状照明光を反射する反射板と
を有し、
前記反射板は、前記線状照明光を生成する部位を通過する平面であって、かつ前記反射板を含む平面と垂直な平面上またはその平面の近傍に前記線状照明光を反射するようになっている
表示装置。 - 前記照明装置は、
前記線状照明光を生成する部位を間にして互いに対向配置された第1透明基板および第2透明基板と、
前記第1透明基板および前記第2透明基板の少なくとも一方の表面に設けられた電極と、
前記第1透明基板の端面に光を照射する光源と、
前記第1透明基板と前記第2透明基板との間隙に設けられ、かつ電場の大きさに応じて、前記光源からの光に対して散乱性もしくは透明性を示す光変調層と、
映像信号に基づいて前記電極を駆動する駆動部と
を有し、
前記光変調層は、電場が相対的に小さいときに、前記光源からの光に対して透明性を示し、電場が相対的に大きいときに、前記光源からの光に対して散乱性を示し、
前記駆動部は、前記電極を三次元表示モードに駆動することにより、前記光変調層に、散乱性を示す複数の第1領域を生成させ、それによって、前記第1領域から、前記線状照明光を出力させるようになっている
請求項16に記載の表示装置。 - 当該表示装置は、前記表示パネルを間にして互いに対向する一対の偏光板をさらに備え、
前記光変調層は、光学異方性を有すると共に電場に対する応答性が相対的に高い第1領域と、光学異方性を有すると共に電場に対する応答性が相対的に低い第2領域とを含み、
前記光変調層が透明性を示すとき、前記第1領域および前記第2領域は、前記一対の偏光板のうち前記照明装置側の偏光板の透過軸と平行な方向に光軸の成分を主に有し、
前記光変調層が散乱性を示すとき、前記第2領域は、前記一対の偏光板のうち前記照明装置側の偏光板の透過軸と平行な方向に光軸の成分を主に有し、前記第1領域は、前記第2領域の光軸と交差または直交すると共に前記第1透明基板と交差または直交する方向に光軸を有する
請求項17に記載の表示装置。
Priority Applications (4)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2011255214A JP5948813B2 (ja) | 2011-05-09 | 2011-11-22 | 照明装置および表示装置 |
PCT/JP2012/061595 WO2012153693A1 (ja) | 2011-05-09 | 2012-05-02 | 照明装置および表示装置 |
US14/113,648 US9052520B2 (en) | 2011-05-09 | 2012-05-02 | Illumination device and display unit |
CN201280021588.8A CN103502722A (zh) | 2011-05-09 | 2012-05-02 | 照明装置和显示单元 |
Applications Claiming Priority (3)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2011104767 | 2011-05-09 | ||
JP2011104767 | 2011-05-09 | ||
JP2011255214A JP5948813B2 (ja) | 2011-05-09 | 2011-11-22 | 照明装置および表示装置 |
Publications (3)
Publication Number | Publication Date |
---|---|
JP2012253003A true JP2012253003A (ja) | 2012-12-20 |
JP2012253003A5 JP2012253003A5 (ja) | 2015-01-08 |
JP5948813B2 JP5948813B2 (ja) | 2016-07-06 |
Family
ID=47139173
Family Applications (1)
Application Number | Title | Priority Date | Filing Date |
---|---|---|---|
JP2011255214A Expired - Fee Related JP5948813B2 (ja) | 2011-05-09 | 2011-11-22 | 照明装置および表示装置 |
Country Status (4)
Country | Link |
---|---|
US (1) | US9052520B2 (ja) |
JP (1) | JP5948813B2 (ja) |
CN (1) | CN103502722A (ja) |
WO (1) | WO2012153693A1 (ja) |
Families Citing this family (15)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JP2013050694A (ja) * | 2011-07-29 | 2013-03-14 | Sony Corp | 照明装置および表示装置 |
KR101620147B1 (ko) * | 2013-12-18 | 2016-05-23 | 현대자동차주식회사 | 차량용 램프의 광원모듈 |
US10148942B2 (en) * | 2014-06-05 | 2018-12-04 | Sharp Kabushiki Kaisha | Mirror display system |
JP2016057338A (ja) * | 2014-09-05 | 2016-04-21 | 株式会社ジャパンディスプレイ | 表示装置及び光源装置 |
WO2016069701A1 (en) * | 2014-10-28 | 2016-05-06 | Sensor Electronic Technology, Inc. | Flexible article for uv disinfection |
JP6671940B2 (ja) | 2015-12-07 | 2020-03-25 | 株式会社ジャパンディスプレイ | 表示装置 |
US10466538B2 (en) | 2016-03-15 | 2019-11-05 | Japan Display Inc. | Display device |
JP6586385B2 (ja) * | 2016-03-25 | 2019-10-02 | 株式会社ジャパンディスプレイ | 有機el表示装置の製造方法 |
JP6716323B2 (ja) | 2016-04-01 | 2020-07-01 | 株式会社ジャパンディスプレイ | 表示装置 |
JP6720008B2 (ja) * | 2016-07-22 | 2020-07-08 | 株式会社ジャパンディスプレイ | 表示装置および表示装置の駆動方法 |
JP6877910B2 (ja) | 2016-08-01 | 2021-05-26 | 株式会社ジャパンディスプレイ | 表示装置 |
WO2018091150A1 (en) * | 2016-11-19 | 2018-05-24 | Coelux S.R.L. | Tunability in sun-light imitating lighting systems |
JP7005243B2 (ja) | 2017-09-14 | 2022-01-21 | 株式会社ジャパンディスプレイ | 表示装置 |
KR102431685B1 (ko) * | 2017-11-24 | 2022-08-10 | 엘지디스플레이 주식회사 | 액정표시장치 |
CN109298565A (zh) * | 2018-11-19 | 2019-02-01 | 福建捷联电子有限公司 | 可区域调控出光强度的led背光模块及其控制方法 |
Citations (10)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JPS6378923U (ja) * | 1986-11-10 | 1988-05-25 | ||
JP2000101790A (ja) * | 1998-09-18 | 2000-04-07 | Ricoh Co Ltd | 照明装置 |
JP2005157296A (ja) * | 2003-09-19 | 2005-06-16 | Showa Denko Kk | 面光源用反射部材、その製造方法およびその用途 |
JP2006054126A (ja) * | 2004-08-12 | 2006-02-23 | Phoenix Denki Kk | 面光源装置 |
JP2006146115A (ja) * | 2004-11-22 | 2006-06-08 | Koditech Co Ltd | バックライト装置用光励起拡散シートおよびこれを用いた液晶表示用バックライト装置 |
WO2008155933A1 (ja) * | 2007-06-18 | 2008-12-24 | Sharp Kabushiki Kaisha | 表示装置用照明装置、表示装置、及びテレビ受信装置 |
JP2009506499A (ja) * | 2005-08-27 | 2009-02-12 | スリーエム イノベイティブ プロパティズ カンパニー | 凹型半透過反射器を備えた光再利用空洞を有する直接照射型バックライト |
JP2009117247A (ja) * | 2007-11-08 | 2009-05-28 | Sony Corp | 面光源装置及び画像表示装置 |
JP2010092682A (ja) * | 2008-10-07 | 2010-04-22 | Sony Corp | 照明装置、表示装置および光変調素子の製造方法 |
JP2010157475A (ja) * | 2009-01-05 | 2010-07-15 | Sony Corp | 照明装置および表示装置 |
Family Cites Families (5)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JP2857429B2 (ja) | 1989-10-02 | 1999-02-17 | 日本放送協会 | 3次元画像表示装置および方法 |
TW498148B (en) * | 1999-06-25 | 2002-08-11 | Koninkl Philips Electronics Nv | Vehicle headlamp and a vehicle |
JP2004179116A (ja) * | 2002-11-29 | 2004-06-24 | Alps Electric Co Ltd | 背面照明装置及び液晶表示装置 |
GB0326005D0 (en) | 2003-11-07 | 2003-12-10 | Koninkl Philips Electronics Nv | Waveguide for autostereoscopic display |
US7138659B2 (en) * | 2004-05-18 | 2006-11-21 | Onscreen Technologies, Inc. | LED assembly with vented circuit board |
-
2011
- 2011-11-22 JP JP2011255214A patent/JP5948813B2/ja not_active Expired - Fee Related
-
2012
- 2012-05-02 WO PCT/JP2012/061595 patent/WO2012153693A1/ja active Application Filing
- 2012-05-02 CN CN201280021588.8A patent/CN103502722A/zh active Pending
- 2012-05-02 US US14/113,648 patent/US9052520B2/en not_active Expired - Fee Related
Patent Citations (10)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JPS6378923U (ja) * | 1986-11-10 | 1988-05-25 | ||
JP2000101790A (ja) * | 1998-09-18 | 2000-04-07 | Ricoh Co Ltd | 照明装置 |
JP2005157296A (ja) * | 2003-09-19 | 2005-06-16 | Showa Denko Kk | 面光源用反射部材、その製造方法およびその用途 |
JP2006054126A (ja) * | 2004-08-12 | 2006-02-23 | Phoenix Denki Kk | 面光源装置 |
JP2006146115A (ja) * | 2004-11-22 | 2006-06-08 | Koditech Co Ltd | バックライト装置用光励起拡散シートおよびこれを用いた液晶表示用バックライト装置 |
JP2009506499A (ja) * | 2005-08-27 | 2009-02-12 | スリーエム イノベイティブ プロパティズ カンパニー | 凹型半透過反射器を備えた光再利用空洞を有する直接照射型バックライト |
WO2008155933A1 (ja) * | 2007-06-18 | 2008-12-24 | Sharp Kabushiki Kaisha | 表示装置用照明装置、表示装置、及びテレビ受信装置 |
JP2009117247A (ja) * | 2007-11-08 | 2009-05-28 | Sony Corp | 面光源装置及び画像表示装置 |
JP2010092682A (ja) * | 2008-10-07 | 2010-04-22 | Sony Corp | 照明装置、表示装置および光変調素子の製造方法 |
JP2010157475A (ja) * | 2009-01-05 | 2010-07-15 | Sony Corp | 照明装置および表示装置 |
Also Published As
Publication number | Publication date |
---|---|
US9052520B2 (en) | 2015-06-09 |
US20140055835A1 (en) | 2014-02-27 |
JP5948813B2 (ja) | 2016-07-06 |
CN103502722A (zh) | 2014-01-08 |
WO2012153693A1 (ja) | 2012-11-15 |
Similar Documents
Publication | Publication Date | Title |
---|---|---|
JP5948813B2 (ja) | 照明装置および表示装置 | |
JP5699786B2 (ja) | 表示装置および照明装置 | |
WO2013018560A1 (ja) | 照明装置および表示装置 | |
JP5991053B2 (ja) | 表示装置および照明装置 | |
TWI477818B (zh) | Lighting device and display device | |
TWI550307B (zh) | A display device and a lighting device | |
WO2011125392A1 (ja) | 表示装置および照明装置 | |
US9052427B2 (en) | Display and illumination unit | |
JP5906649B2 (ja) | 表示装置 | |
JP5929083B2 (ja) | 表示装置 |
Legal Events
Date | Code | Title | Description |
---|---|---|---|
A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20141117 |
|
A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20141117 |
|
A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20150819 |
|
A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20150914 |
|
A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20160209 |
|
A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20160308 |
|
TRDD | Decision of grant or rejection written | ||
A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20160510 |
|
A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20160523 |
|
R151 | Written notification of patent or utility model registration |
Ref document number: 5948813 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R151 |
|
R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
LAPS | Cancellation because of no payment of annual fees |
