Abstract

【課題】 区分データベースを再分配する方法、プログラム及びデータ処理システムを提供すること。
【解決手段】 いくつかの実施形態において、区分データベースは、少なくとも論理的又は物理的な第1データ・ストレージ・ノード上の複数の論理又は物理パーティション内に格納され、複数の論理パーティションの中の第1のパーティションのサブセットは、仮想パーティションとして構成される。区分データベースを格納するように第2の物理データ・ストレージ・ノードの割り付けを指示する入力を受け取る。第2のパーティションが、第2のデータ・ストレージ・ノード上で構成される。入力に応答して、区分データベースは、第1のパーティション上の仮想パーティション内のデータを第2のパーティションに移動させることにより、第1及び第2のデータ・ストレージ・ノードにわたって再分配される。
【選択図】 図9

Description

本発明は、一般にデータ処理に関し、特に区分データベースの再分配に関する。
大量のデータが格納されるコンピュータ処理環境において、データは通常、リレーショナル・データベース管理システム(RDBMS)によって管理され、これを利用して、データの格納、アクセス及び管理のために1つ又は複数のデータベースをインスタンス化することができる。各データベースは、1つ又は複数の表スペースを含み、これがリレーショナル・データ・モデルに従って表データを格納する。表形式の編成が含意するように、表データは、行及び列に論理的に配置され、各々の表の行は、関連付けられた行キーを有する。
強化された管理性、性能及び/又は可用性を提供するために、リレーショナル・データベースは通常、各々が各自のデータ、インデックス、構成ファイル及びトランザクション・ログを有する、複数の論理又は物理パーティション(以降は、より明確な意味付けが必要とされる場合以外は単に「パーティション」と称する)に区分けされている。所与のいずれの表の表データも、パーティションのうちの1つまたは複数の中に配置されることができ、表データが存在するパーティションは、典型的にはハッシュ関数によって定められる。データは、データベースのパーティションを横断して分配されているので、おそらくは多数のコンピュータ上にある、多数のプロセッサの力を連携して利用して、データベース内のデータを格納し、検索し、処理し及び管理することができる。
オンライン・トランザクション処理(OLTP)システム、データ・ウェアハウス企業、保険及び金融会社などのような、大量のデータ量を管理する企業では、格納データの量が増えるにつれて、そのデータ・ストレージ及び処理能力を拡張することが頻繁に必要となる。例えば、企業は、照会応答時間が長くなることを回避する一方で、増大するデータ量を扱うために、企業の既存の情報技術(IT)インフラストラクチャに1つ又は複数の追加サーバ及びそれに関連付けられたストレージ・ノードを追加することがある。
追加サーバを使えるようにするためには、RDBMSは、1つ又は複数のデータベース・インスタンスを再分配及び再編成して、データベース・インスタンスが既存のサーバのストレージ・ノード上のみならず、新たに導入されたサーバのストレージ・ノード上にも存在するようにしなければならない。従来技術による、RDBMSがデータベースを再分配及び再編成するための従来のプロセスが、図1に示される。
データベースの再分配及び再編成の従来のプロセスは、ブロック100で開始され、その後、ブロック102に進み、これは、RDBMSが、再分配されるデータベース全体のバックアップを作成することを示す。データベースのサイズによっては、データベースのバックアップの作成に、かなりの処理時間(例えば、数日から数週間)を費やすことがある。プロセスは次にブロック104−108を含む反復ループに入り、ここで、データベースが、既存のストレージ・ノードと新たなストレージ・ノードとにわたって行ごとに再分配される。再分配は、ブロック104で開始し、ここで、RDBMSは、処理されるべき次のデータベース行のキー値を読み取る。RDBMSは次に、データベース行のキー値を再ハッシュして、再分配の後でそのデータベース行が存在することになるターゲット・パーティション番号を定める(ブロック106)。ブロック110において、RDBMSは、ターゲット・パーティション番号が既存のパーティション番号と同一かどうか、つまりデータベース行が移動しないかどうか、判断する。ターゲット・パーティション番号が既存のパーティション番号と一致する場合には、プロセスは、後述するブロック118に移る。しかしながら、ターゲット・パーティション番号が既存のパーティション番号と一致しない場合には、プロセスは、ブロック112−116へと進む。
ブロック112−116において、RDBMSは、既存のストレージ・ノードから完全なデータベース行を読み出し、新たに追加されたストレージ・ノード上の新たなパーティションにデータベース行を挿入し、既存のストレージ・ノードからデータベース行を削除する。その後、ブロック118において、RDBMSは、データベースのすべての行が処理されたかどうか判断する。まだ処理されていなければ、プロセスは、前述のブロック104に戻る。しかしながら、ブロック118において、RDBMSが、データベースのすべての行が処理されたと判断した場合、プロセスは、ブロック120に進む。
理解されるように、選択されたデータベース行を、ブロック104−118に示される再分配によって既存のストレージ・ノードから新たにインストールされたストレージ・ノードに移動させると、疎らにポピュレートされた、それゆえ十分に利用されていない既存のストレージ・ノードが残ることになる。したがって、ブロック120において、RDBMSは、既存のストレージ・ノード内のデータベース行を再編成して、データベースをコンパクトなストレージ編成に戻す。再編成が成功裡に完了したら、RDBMSは次に、ブロック122においてデータベース全体の第2のバックアップを作成する。さらに、ブロック124に示されるように、RDBMSは、ユーティリティを実行して、データベースに関連した統計量を収集し、表スペース、インデックス及びパーティションを再度特徴付けし、これらの統計量をカタログに記録する。最後に、ブロック126において、RDBMSは、パーティションを認識する任意のアプリケーション(例えば、Microsoft(登録商標)Internet Information Services(IIS))に、データベースが新たに追加されたストレージ・ノードにわたって再編成されたことを通知する。その後、データベースを再分配及び再編成するための従来プロセスは、ブロック130で終了する。

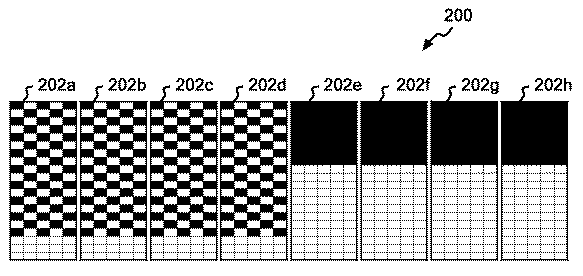

図2−図4は、従来技術による、新たに追加されたデータ・ストレージ・ノードにわたるデータベースを再分配及び再編成を示す。特に、図2は、データベースがポピュレートされた4つのデータベース・パーティション202a−202dを含むデータ・ストレージ・システム200を示す。データベースのサイズが現在インストールされているデータ・ストレージ・ノードの容量に近づいているので、データ・ウェアハウス企業は、追加のデータベース・パーティションをサポートするために、1つまたは複数の追加ストレージ・ノードをデータ・ストレージ・システム200に追加することができる。
図3に示される例において、データ・ウェアハウス企業は、4つの追加データベース・パーティション202e−202hをサポートするために、1つまたは複数の追加ストレージ・ノードをデータ・ストレージ・システム200に追加する。図3はさらに、図1のブロック104−118に示される従来の行ごとのデータベースの再分配に従うと、新たなデータベース・パーティション202e−202hに移動したデータベースの部分は密にコンパクト化されるが、元のデータベース・パーティション202a−202d上に残ったデータベースの部分は疎らにポピュレートされているので、したがってデータ・ストレージ・システム200のストレージ容量の利用率が低下することを示している。したがって、図1のブロック120を参照して上述したように、RDBMSは、図4に示されるコンパクトで良好に分配されたデータベースを達成するためには、データベース部分202a−202d上に存在する部分も再編成しなければならない。
本発明の目的は、区分データベースを再分配する方法、プログラム及びデータ処理システムを提供することである。
いくつかの実施形態において、区分データベースは、少なくとも論理的又は物理的な第1のデータ・ストレージ・ノード上の複数の論理又は物理パーティション内に格納され、複数の論理的パーティションの中の第1のパーティションのサブセットは、仮想パーティションとして構成される。区分データベースを格納するように第2の物理データ・ストレージ・ノードの割り付けを指示する入力を受け取る。第2のパーティションが、第2のデータ・ストレージ・ノード上で構成される。入力に応答して、区分データベースは、第1のパーティション上の仮想パーティション内のデータを第2のパーティションに移動させることにより、第1及び第2のデータ・ストレージ・ノードにわたって再分配される。
従来技術による、データベースの再分配及び再編成のための従来プロセスの高次フローチャートを示す。 従来技術による、新たなデータ・ストレージ・ノードにわたる従来のデータベースの再分配及び再編成を示す。 従来技術による、新たなデータ・ストレージ・ノードにわたる従来のデータベースの再分配及び再編成を示す。 従来技術による、新たなデータ・ストレージ・ノードにわたる従来のデータベースの再分配及び再編成を示す。 1つの実施形態による、例示的なデータ処理環境を示す。 図5のデータ処理企業の例示的なデータ・ストレージ・ノードを示す。 1つの実施形態による、パーティション構成データ構造体の例示的な実施形態を示す。 1つの実施形態による、パーティション・マップの例示的な実施形態を示す。 データベースの再分配方法の第1の例示的な実施形態の高次論理フローチャートを示す。 図9に示された第1の例示的な方法による、データベースの例示的な再分配を示す。 データベースの再分配方法の第2の例示的な実施形態の高次論理フローチャートを示す。 図11に示された第2の例示的な方法による、データベースの例示的な再分配を示す。
ここで、図面、特に図5を参照すると、1つの実施形態による、例示的なデータ処理環境300の高次ブロック図が示される。図示されるように、例示的なデータ処理環境300は、大量のデータを管理する企業、政府機関、非営利団体又は教育機関などのような組織により又はそれに代わって運営されることがある、データ処理企業310を含む。データ処理企業310は、通信のために、有線又は無線の構内又は広域通信網、携帯電話網及び/又は公衆交換電話網(PSTN)のような、1つまたは複数の回線交換又はパケット交換通信ネットワーク304に結合されている。したがって、データ処理企業310は、通信ネットワーク304を介して、機器302a−302d(例えば、サーバ・コンピュータ・システム、パーソナル・コンピュータ・システム、携帯型コンピュータ・システム、移動体電話、スマートフォン、地上通信電話)と通信することができる。
機器302a−302dとデータ処理システム310との間の通信は、例えばPSTN又はインターネットプロトコル上の音声通信(VoIP)接続を介した音声通信、及び/又は、例えばインスタント・メッセージ、簡易メール転送プロトコル(SMTP)又はハイパーテキスト転送プロトコル(HTTP)を介したデータ通信を含むことができる。例えば、データ処理企業310と機器302a−302dとの間の通信は、機器302a−302dからデータ処理企業310へのデータ要求の送信と、データ処理企業310から機器302a−302dへの応答データ(例えば、プログラム・コード、画像、グラフィックス、テキスト、音声、映像及び/又はそのようなデータを含むファイル)の送信とを含むことができる。
さらに図5を参照すると、データ処理企業310は、サーバ312a−312nのような1つ又は複数の物理コンピュータ・システムを含むことができ、これらは、通信のために、例えば、イントラネット、仮想私設ネットワーク(VPN)又はソケット接続のようなケーブル及び/又はネットワーク接続を含む、通信ファブリック314によって結合することができる。図示された例示的な実施形態において、サーバ312aは、サーバ312aが通信ネットワーク304及び通信ファブリック314を介して通信することを可能にする、1つ又は複数のネットワーク・インタフェース316を含む。サーバ312aは、例えば、1つ又は複数のデータベースに編成されたデータを管理し、アクセスし及び操作するために、データ及びプログラム・コードを処理する1つ又は複数のプロセッサ320をさらに含む。サーバ312aは、ポート、ディスプレイ及び外付け機器などのような入力/出力(I/O)デバイス322も含み、これが、入力を受け取り、かつサーバ312aによって実行された処理の出力を提供する。最後に、サーバ312aは、メモリ、固体ドライブ、光学又は磁気ディスク・ドライブ、テープ・ドライバなどを含む1つ又は複数の揮発性又は不揮発性ストレージ・デバイスを含むことができる、データ・ストレージ330を含む。
図示された実施形態において、データ・ストレージ330は、サーバ312aのハードウェア・リソースを管理し、かつサーバ312a上で実行されるその他のソフトウェアに対して共通サービスを提供する、オペレーティング・システム(OS)332を格納する。例えば、OS332は、AIX(登録商標)、Linux(登録商標)、Android(登録商標)又はWindows(登録商標)オペレーティング・システムのうちの1つで実装することができる。データ・ストレージ330はまた、ニューヨーク州、アーモンクのIBMコーポレーションから入手可能なDB2(登録商標)リレーショナル・データベース管理システム(RDBMS)のようなデータベース・マネージャ340も含み、これが、例示的なデータベース350のような1つ又は複数のデータベース内のデータを管理し、これにアクセスし、これを操作する。いくつかの実施形態において、データベース・マネージャ340は、OS332又はその他のソフトウェア・プログラムと一体化されたものとすることができる。データベース・マネージャ340は、データベース350に加えて、データベース350の種々の論理パーティションを定め、かつパーティションをデータ処理企業310の物理ストレージ・リソースに対してマッピングする、1つ又は複数のパーティション構成データ構造体352を維持する。データベース・マネージャ340は、さらに後述するように、データベース350の仮想パーティションをデータベース350の論理パーティションに対してマッピングする、パーティション・マップ354を随意に維持することもできる。
種々の実施形態において、データベース・マネージャ340及び/又はOS332は、通信ファブリック314及び通信ネットワーク304を介したサーバ312aと機器302a−302dとの通信をサポートする、コードを含むことができる。いくつかの実施形態においては、OS332及び/又はデータベース・マネージャ340内に必ずしも適切な通信能力が組み込まれているわけではないので、データ・ストレージ330は、サーバ312aが通信ファブリック314及び通信ネットワーク304を介して他のサーバ312及び機器302a−302dと通信することを可能にする、ウェブ・サーバ(例えば、Apache、IISなど)、音声自動応答(IVR)及び/又はその他のプログラム・コードのような、通信コード342をさらに含むことができる。特に、通信コード342は、実装されている場合、データベース・マネージャ340に対するデータベース照会の通信と、データベース・マネージャ340から要求者に対する応答データの通信とをサポートする。
データ・ストレージ330の内容は、いくつかの実施形態においてはサーバ312a上にローカライズされていてもよく、他の実施形態においては、多重のサーバ312a−312nのデータ・ストレージ330にわたって分配されることを理解されたい。さらに、サーバ312aのデータ・ストレージ330内に図示された内容は、随意に、データ処理企業310のストレージ・エリア・ネットワーク(SAN)360上に部分的に又は全体が常駐することができることを理解されたい。図示されるように、SAN360は、ストレージ要求を受け取り、かつ供給するスイッチ/コントローラ(SW/C)と、その各々が1つ又は複数の物理的不揮発性メモリドライブ、ハードディスクドライブ、光記憶ドライブ、テープドライブなどを含むことができる、多重のデータ・ストレージ・ノード370a−370kとを含む。いくつかの実施形態において、データ・ストレージ・ノード370a−370kは、このような物理ストレージ・リソースの仮想化された抽象を示す論理エンティティとすることができる。
上記の説明を検討すると、データ処理企業310が実体化される形態は、例えば、編成の種類、データベース350のサイズ、データベース350に照会することができる機器302a−302dの数などの1つ又は複数の要因に基づいて、実施形態ごとに様々であり得ることが理解されよう。例えば、1つ又は複数の手持ち型、ノートブック型、デスクトップ型又はサーバのコンピュータ・システムを含むことができる、このような実装のすべてが、添付の特許請求の範囲において述べられる本発明の実施形態として企図される。
図6は、図5のデータ処理企業310内のデータ・ストレージ・ノード400(例えば、SAN360のデータ・ストレージ・ノード370又はサーバ312のデータ・ストレージ330内のデータ・ストレージ・ノード)のより詳細な図を示す。図示された例において、データ・ストレージ・ノード400は、8つの論理又は物理パーティションをホストし、以後、これらを、それぞれLP0−LP7と番号付けされた論理パーティションと仮定する。RDBMSにおいて、データ・ブロックB0−B15の各々は、共通の行キー・ハッシュを有する1つ又は複数のデータベース行に対応することができる。
本開示によれば、データベース・マネージャ340は、データ・ブロックB0−B15のサブセットを仮想パーティションに割り当てる。例えば、データベース・マネージャ340は、データ・ブロックB0−B15の各々を、VP8−VP15と番号付けされた8つの仮想パーティションのうちのそれぞれ1つに割り当てることができる。種々のシナリオにおいて、各仮想パーティションは、好ましくはすべてが共通の論理パーティション上に存在する、1つ又は複数のデータ・ブロックを含むことができる。図9−図12を参照して以下でさらに論じるように、データベース・マネージャ340は、仮想パーティションを参照することによって、データベース350を効率的に再分配することができる。
ここで図7を参照すると、1つの実施形態によるパーティション構成データ構造体352の例示的な実施形態が示される。図示された実施形態において、例えば1つ又は複数のデータベース構成ファイルに実装することができる、パーティション構成データ構造体352は、データベース350の複数の論理パーティションを定め、かつ論理パーティションをデータ処理企業310の物理ストレージ・リソースに対してマッピングする、複数の構成エントリ500を含む。
例示的な実施形態において、パーティション構成データ構造体352の各構成エントリ500は、ノード番号フィールド502、ホスト名フィールド504、論理パーティション番号フィールド506及び仮想パーティション・フラグ508を含む、多数のフィールドを含む。ノード番号フィールド502は、データベース350のパーティションを一意に識別する整数を指定する。ノード番号を論理パーティションに限定する従来の区分データベースとは対照的に、ノード番号フィールド502は、好ましくは、データベース350の論理パーティション及び仮想パーティションの各々に対する一意のノード番号を含む。ホスト名フィールド504は、ノード番号フィールド502内で識別されたデータベース・パーティションのTCP/IPホスト名(例えば、「サーバA」)を識別する。さらに、論理ポート・フィールド506は、ノード番号フィールド502内で識別されたデータベース・パーティションに割り当てられた論理ポート(例えば、論理パーティション)を指定し、仮想パーティション・フラグ508は、ノード番号フィールド502内で指定されたパーティションが仮想パーティションであるかどうかを指定する。構成エントリ500は、論理パーティションへの通信パス及び/又はオペレーティング・システム固有の情報といった追加の構成情報を提供する、1つ又は複数の追加のフィールドを含むことができることを理解されたい。
図7で示されるパーティション構成データ構造体352の例示的な実施形態を想定すると、図6のデータ・ストレージ・ノード400を記述するパーティション構成データ構造体352の部分は、以下の表Iに示されるように表すことができる。
Figure 2012123790
ここで図8を参照すると、1つの実施形態による例示的なパーティション・マップ354が示される。図示された実施形態において、データベース・マネージャ340は、パーティション・マップ354を、その各々がハッシュ値フィールド602、仮想パーティション番号フィールド604及び論理パーティション番号フィールド606を含む複数の行600を含む、ルックアップ表として実装する。したがって、各行600は、それぞれのハッシュ値(例えば、データベース350の行の行キーに由来するハッシュ値から導出される)を、論理パーティション番号と、適用できる場合には仮想パーティション番号とに関連付ける。例えば、0から4095までの範囲のハッシュ値と、図6に示されるような8つの論理パーティションLP0−LP7を実装するデータ・ストレージ・ノード400とを仮定すると、パーティション・マップ354は、以下の表IIにまとめられる値を格納する4096個の行600を含むことができる。
Figure 2012123790
ここで図9を参照すると、第1の実施形態による、データベースを再分配する例示的な方法の高次論理フローチャートが示される。図示された方法は、例えば、サーバ312の1つ又は複数のプロセッサ320によるデータベース・マネージャ340の実行を通じて、実施することができる。本明細書で提示される他の論理フローチャートと同様に、ステップは、厳密に経時的な順序ではなく論理的に記述されており、少なくともいくつかの実施形態において、1つ又は複数のステップは、同時に行われることもあり、又は図示されているのとは異なる順序で行われることもあることを理解されたい。
図9に示されたプロセスは、ブロック700で開始し、その後、ブロック702に進み、これは、データベース・マネージャ340が、例えば、管理者の入力に応答して又は所定のデフォルトに基づいて自動的に、データベース350内で所望の数の仮想パーティションを構成することを示す。表Iで示され、かつ図6に描かれた例示的な区分データベース350において、データベース・マネージャ340は、仮想パーティションVP8−VP15をそれぞれ論理パーティションLP0−LP7内に確立するために、ブロック702において、パーティション構成データ構造体352の最後から8つのエントリ500を入力することができる。上記のように、仮想パーティションは、データベース350を格納するために割り付けられた物理ストレージ容量が拡張したときに再分配されることになる、データベース350のデータを含む。仮想パーティションの数及び位置を構成すると共に、データベース・マネージャ340は、データのハッシュ値(例えば、行キー)とパーティション構成データ構造体352によって構成された論理及び仮想パーティションとの間ですばやくマッピングするために、随意にパーティション・マップ354を確立する(ブロック704)。データベース・マネージャ340は、代替的に、各ハッシュ値に関連付けられる論理及び仮想パーティションを必要なときに計算することもできるので、ブロック704は随意である。
プロセスは、ブロック704からブロック710に進み、これは、受け取った入力が、拡張された物理ストレージ容量にわたってデータベース350を再分配すべきことを指示しているかどうかを、データベース・マネージャ340が判断することを示す。理解されるように、データベース350を格納するために利用可能な拡張された物理ストレージ容量は、サーバ312をデータ処理企業310に追加すること、追加のデータ・ストレージ・ノード370をSAN360に追加すること、及び/又はデータ処理企業310の既存のデータ・ストレージ・ノードを、データベース350を格納するように再割り付けすることによって、利用可能となり得る。拡張された物理ストレージ容量にわたってデータベース350を再分配すべきであることを指示する入力をデータベース・マネージャ340が検出しない場合には、プロセスはブロック710に留まる。プロセスがブロック710に留まっている間は、データベース・マネージャ340は、当該分野で公知のように、データベース350の構造化照会言語(SQL)クエリに応答するデータを提供すること、及び任意の要求された管理又は構成関数などを実行することを含む、従来のデータベース処理を行う。ブロック710におけるデータベース・マネージャ340による、拡張された物理ストレージ容量にわたってデータベース350を再分配すべきであることを指示する入力(例えば、ユーザ・コマンド)を受け取ったとの判断に応答して、プロセスは、ブロック712へと移る。
ブロック712は、データベース・マネージャ340が、データベース350を格納するために割り付けられた新たな物理ストレージ・ノード上に論理パーティションを確立することを示す。プロセスは次に、ブロック720−730を含むループへと入り、ここで、仮想パーティションが、既存の論理パーティションからブロック712で確立された新たな論理パーティションに再分配される。最初にブロック720を参照すると、データベース・マネージャ340は、例えばパーティション構成データ構造体352を参照することにより、データベース350のすべての仮想パーティションが処理されたか否かを判断する。データベース350のすべての仮想パーティションがすでに処理されたとブロック720においてデータベース・マネージャ340が判断したことに応答して、プロセスは、ブロック720から、後述される740に進む。しかしながら、まだデータベース350のすべての仮想パーティションが処理されてはいないとブロック720においてデータベース・マネージャ340が判断した場合には、データベース・マネージャ340は、処理のための仮想パーティション、例えば、パーティション構成データ構造体352内にリストされた次の仮想パーティションを選択する(ブロック722)。
ブロック724において、データベース・マネージャ340は、例えば、仮想パーティション番号が、新たに割り付けられたストレージ・ノード上に確立された論理パーティションのうちの1つに割り当てられた論理パーティション番号と一致するか否かを判断することによって、処理のために選択された仮想パーティションを移動させるか否かを判断する。現在選択された仮想パーティションを移動させないとの判断に応答して、プロセスは、すでに説明したブロック720に戻る。しかしながら、ブロック724においてデータベース・マネージャ340が、選択された仮想パーティションを移動すべきであると判断した場合、プロセスはブロック726へと移る。ブロック726は、データベース・マネージャ340が、既存の論理パーティションから、一致する論理パーティション番号を有する論理パーティションへの逐次的なアクセス動作を用いて、仮想パーティションのデータを移動させることを示す。データベース・マネージャ340は次に、移動されたパーティションに関連してデータ・ストレージ・ノード上に格納されたメタデータを更新し(ブロック728)、パーティション構成データ構造体352内の関連付けられた構成エントリ500の仮想パーティション・フラグ508をクリアする(ブロック730)。結果として、移動されたパーティションは、もはや仮想パーティションではなくなり、新たに割り付けられたデータ・ストレージ・ノード上の論理パーティションのうちの1つのデータ・ブロックへと変換される。プロセスは、ブロック730からブロック720へと戻り、これは、データベース・マネージャ340が、もしあれば次の仮想パーティションを処理することを示す。
ブロック720においてデータベース・マネージャ340が、すべての仮想パーティションがすでに処理されたと判断したことに応答して、データベース・マネージャ340は、ハッシュ値と論理及び仮想パーティション番号との間の修正された関係を反映するようにパーティション・マップ354を更新する(ブロック740)。ブロック740に続いて、図9に示されたプロセスは、ブロック742で終了する。
図10は、図9に示された例示的な方法による、データベース350の例示的な再分配を示す。図10に示される例において、データベース350は、図6を参照して先に論じたように、元は、データ・ストレージ・ノード400の8つの論理パーティション(すなわちLP0−LP7)上のみに格納されている。論理パーティションLP0−LP7上で、データベース・マネージャ340は、データ・ブロックB8−B15をそれぞれ仮想パーティションVP8−VP15として構成する。
データベース350を収容するために利用可能なデータ処理環境310の物理データ・ストレージ容量は、その後、追加のデータ・ストレージ・ノード800を含むように拡張される。ブロック712に関して述べたように、データベース・マネージャ340は、データ・ストレージ・ノード800を、8つの論理パーティション番号LP8−LP15で構成する。さらに、図9のブロック720−730に従って、データベース・マネージャ340は、仮想パーティションVP8−VP15(それぞれデータ・ブロックB8−B15に対応する)の各々を、データ・ストレージ・ノード800上の論理パーティションLP8−LP15のそれぞれ1つの上に再分配し、データ・ブロックB0−B7をデータ・ストレージ・ノード400の論理パーティションLP0−LP7上に残す。
サーバ312上にあるデータ・ストレージ・ノード800がホスト名「サーバB」を有すると仮定すると、データベース・マネージャ340は、パーティション構成データ構造体352を上記の表Iでまとめられた状態から下記の表IIIに示される状態に更新する。
Figure 2012123790

さらに、データベース・マネージャ340は、パーティション・マップ354を上記の表IIにまとめられた状態から下記の表IVに示される状態に更新する。
Figure 2012123790
図1と図9−図10とを比較することによって、図9に示される例示的なプロセスが、処理が集中する図1のステップの多くを不要にすることに留意されたい。例えば、図9において、ブロック106に示されるようにデータベース350の行を再ハッシュする必要はない。さらに、図1のブロック102及び122に示されるように、データベース350の再分配の前又は後にデータベース350をバックアップする必要もない。その上、ブロック120に示されるようにデータベース350の再編成を行う必要もなく、ブロック124に示されるようにデータベース統計量を更新する必要もない。最後に、ブロック126に示されるようにパーティションを認識するアプリケーションを更新する必要もない。
図11を参照すると、第2の実施形態による、データベースを再分配する例維持的な方法の高次論理フローチャートが示される。特に、図11に示されるプロセスは、データベース350の仮想パーティションのバックアップ及び復元を通じて、データベース350を新たに割り付けられた1つ又は複数の物理ストレージ・ノード上に再分配する。
図11に示されるプロセスは、ブロック900で開始し、その後、以前に説明したように、例えば管理者の入力に応答して、データベース350内で所望の数の仮想パーティションを構成することを示す、ブロック902に進む。仮想パーティションの数及び位置を構成すると共に、データベース・マネージャ340は、データのハッシュ値(例えば、行キー)とパーティション構成データ構造体352によって構成された論理及び仮想パーティションとの間ですばやくマッピングするために、随意にパーティション・マップ354を確立する(ブロック904)。プロセスは、ブロック904からブロック910に進み、これは、受け取った入力が、拡張された物理ストレージ容量にわたってデータベース350を再分配すべきことを指示しているかどうかを、データベース・マネージャ340が判断することを示す。拡張された物理ストレージ容量にわたってデータベース350を再分配すべきであることを指示する入力をデータベース・マネージャ340が検出しない場合には、プロセスはブロック910に留まる(この時間の間は、データベース・マネージャ340は、他の従来のデータベース管理動作を行うことができる)。
ブロック910におけるデータベース・マネージャ340による、拡張された物理ストレージ容量にわたってデータベース350を再分配すべきであることを指示する入力を受け取ったとの判断に応答して、プロセスは、ブロック912へと移る。ブロック912は、データベース・マネージャ340が、データベース350を格納するために割り付けられた新たな物理ストレージ・ノード上に論理パーティションを確立することを示す。プロセスは次に、ブロック920−930を含むループへと入り、ここで、仮想パーティションが、ブロック912で確立された既存の論理パーティションからバックアップされる。最初にブロック920を参照すると、データベース・マネージャ340は、例えばパーティション構成データ構造体352を参照することにより、データベース350のすべての仮想パーティションが処理されたか否かを判断する。データベース350のすべての仮想パーティションがすでに処理されたとブロック920においてデータベース・マネージャ340が判断したことに応答して、プロセスは、ブロック920から、後述される940に進む。しかしながら、まだデータベース350のすべての仮想パーティションが処理されてはいないとブロック920においてデータベース・マネージャ340が判断した場合には、データベース・マネージャ340は、処理のための仮想パーティション、例えば、パーティション構成データ構造体352内にリストされた次の仮想パーティションを選択する(ブロック922)。次に、データベース・マネージャ340は、選択された仮想パーティションのバックアップを作成するが、好ましくは、そのバックアップから、仮想パーティションをホストする残りの論理パーティションを除外する(ブロック926)。データベース・マネージャ340は次に、選択された仮想パーティションに関連付けられたパーティション構成データ構造体352内の仮想パーティション・フラグ508をクリアする(ブロック930)。プロセスは、ブロック930からブロック920へと戻り、これれは、データベース・マネージャ340が、もしあれば次の仮想パーティションを処理することを示す。
ブロック920においてデータベース・マネージャ340が、既存の物理データ・ストレージ・ノード上のデータベース350のすべての仮想パーティションがすでに処理されたと判断したことに応答して、データベース・マネージャ340は、仮想パーティションの各々を、ブロック926で作成したバックアップから、データ処理企業310の新たに割り付けられた物理ストレージ・ノードのそれぞれの論理パーティション(例えば、バックアップされた仮想パーティションの仮想パーティション番号と一致する論理パーティション番号を有する論理パーティション)へと復元する。結果として、移動されたパーティションは、もはや仮想パーティションではなくなり、新たに割り付けられたデータ・ストレージ・ノードの論理パーティション上のデータ・ブロックへと変換される。データベース・マネージャ340は次に、復元されたパーティションに関連してデータ・ストレージ・ノード上に格納されたメタデータを更新し(ブロック942)、移動されたパーティションを既存の物理ストレージ・ノードから削除する(ブロック944)。データベース・マネージャ340は、もしあれば、ハッシュ値と論理及び仮想パーティション番号との間の修正された関係を反映するようにパーティション・マップ354を更新する(ブロック946)。ブロック946に続いて、図11に示されたプロセスは、ブロック950で終了する。
図12は、図11に示される第2の例示的な方法による、データベースの例示的な再分配を示す。図12に示される例において、データベース350は、図6及び図10を参照して先に論じたように、元は、データ・ストレージ・ノード400の8つの論理パーティション(すなわちLP0−LP7)上のみに格納されている。論理パーティションLP0−LP7上で、データベース・マネージャ340は、データ・ブロックB8−B15をそれぞれ仮想パーティションVP8−VP15として構成する。
データベース350を収容するため割り付けられたデータ処理環境310の物理データ・ストレージ容量は、その後、追加のデータ・ストレージ・ノード800を含むように拡張され、データベース・マネージャ340は、その上でLP8−LP15で番号付けされる8つの論理パーティションを構成する。図11のブロック920−930に従って、データベース・マネージャ340は、仮想パーティションVP8−VP15(それぞれ、データ・ブロックB8−B15に対応する)の各々のバックアップを含み、好ましくは論理パーティションLP0−LP7上に存在するその他のデータを除外する、仮想パーティション・バックアップ1000を作成する。ホストの論理パーティションに戻す従来の復元を行うのではなく、データベース・マネージャ340は、各仮想パーティションを、仮想パーティション・バックアップ1000から、データ・ストレージ・ノード800上の論理パーティションLP8−LP15のうちのそれぞれ1つへと復元する。さらに、データベース・マネージャ340は、対応する仮想パーティションをデータ・ストレージ・ノード400から削除し、データ・ブロックB0−B7をデータ・ストレージ・ノード400上の論理パーティションLP0−LP7上に残す。この方法において、データベース・マネージャ340は、図10に示すようにデータを直接移動させることによるのではなく、そのバックアップ能力を強化することによって、データベース350の仮想パーティションを既存の物理データ・ストレージ・ノード400から新たに割り付けられた物理データ・ストレージ・ノード800上に再分配する。しかしながら、得られるパーティション構成データ構造体352及びパーティション・マップ354は、上記の表III及び表IVにまとめられたものと同一になる。
説明してきたように、少なくともいくつかの実施形態において、区分データベースは、少なくとも論理的又は物理的な第1データ・ストレージ・ノード上の複数の論理又は物理パーティション内に格納され、複数の論理パーティションの中の第1のパーティションのサブセットは、仮想パーティションとして構成される。区分データベースを格納するように第2の物理データ・ストレージ・ノードの割り付けを指示する入力を受け取る。第2のパーティションが、第2のデータ・ストレージ・ノード上で構成される。入力に応答して、区分データベースは、第1のパーティション上の仮想パーティション内のデータを第2のパーティションに移動させることにより、第1及び第2のデータ・ストレージ・ノードにわたって再分配される。
本発明を、1つ又は複数の好ましい実施形態を参照して説明しながら具体的に示してきたが、当業者であれば、本発明の真意及び範囲から逸脱することなく、その形態及び詳細における種々の変更を行うことができることが理解されよう。例えば、本発明の機能を命令するプログラム・コードを実行するコンピュータ・システムに関して態様を説明してきたが、本発明は代替的に、データ処理システムで処理されて、本発明の機能を実行することができるプログラム・コードを格納した、有形の一過性ではないデータ・ストレージ媒体(例えば、光又は磁気ディスク又はメモリ)を含む、プログラム製品として実装することもできることを理解されたい。
200:データ・ストレージ・システム
202:データベース・パーティション
300:データ処理環境
400、800:データ・ストレージ・ノード
352:パーティション構成データ構造体
354:パーティション・マップ
500:構成エントリ

Claims (15)

  1. 区分データベースを、データ処理システムの少なくとも第1のデータ・ストレージ・ノード上の複数のパーティション内に格納するステップと、
    前記複数のパーティションの中の第1のパーティションのサブセットを、仮想パーティションとして構成するステップと、
    前記区分データベースを格納するように第2のデータ・ストレージ・ノードの割り付けを指示する入力を受け取るステップと、
    前記第2のデータ・ストレージ・ノード上で、前記区分データベースの第2のパーティションを構成するステップと、
    前記入力に応答して、前記第1のパーティション上の前記仮想パーティション内のデータを前記第2のパーティションに移動させることによって、前記区分データベースを前記第1及び第2のデータ・ストレージ・ノードにわたって再分配するステップと
    を含む、データ処理方法。
  2. 前記仮想パーティションが、前記第1のパーティションの1つ又は複数のデータ・ブロックを含む、請求項1に記載の方法。
  3. 前記仮想パーティションが、前記第1のパーティション内のデータのみを含む、請求項2に記載の方法。
  4. 前記方法が、前記仮想パーティションと前記第1のパーティションとを関連付けるパーティション構成データ構造体を確立するステップを含み、
    前記再分配するステップが、前記第2のパーティションに移動された前記データが仮想パーティション内に存在しないことを示すように、前記パーティション構成データ構造体を更新するステップを含む、
    請求項1に記載の方法。
  5. 前記方法が、前記区分データベース内のデータを、複数のパーティション及び前記仮想パーティションのうちの特定の1つにマッピングする、パーティション・マップを確立するステップを含み、
    前記再分配するステップが、前記第2のパーティションに移動されたデータが仮想パーティションにマッピングされないことを示すように、前記パーティション・マップを更新するステップを含む、
    請求項1に記載の方法。
  6. 前記再分配するステップが、
    前記仮想パーティション内のデータのバックアップを作成するステップと、
    前記データを前記バックアップから前記第2のパーティションに復元するステップと
    を含む、請求項1に記載の方法。
  7. 前記仮想パーティション内の前記データが、第1のデータであり、
    前記再分配の前に、前記第1のパーティションが、前記第1のデータと、前記仮想パーティション内に存在しない第2のデータとを格納し、
    前記バックアップを作成するステップが、前記第1のデータを含み、かつ前記第2のデータを除外するバックアップを作成するステップを含む、
    請求項6に記載の方法。
  8. 請求項1〜7の何れか1項に記載の方法の各ステップをコンピュータに実行させる、コンピュータ・プログラム。
  9. データ処理システムであって、
    プロセッサと、
    前記プロセッサに結合されたデータ・ストレージと、
    前記データ・ストレージ内に格納されたプログラム・コードであって、前記プロセッサによって実行されたときに、前記データ処理システムに、
    区分データベースを、前記データ・ストレージの少なくとも第1のデータ・ストレージ・ノード上の複数のパーティション内に格納することと、
    前記複数のパーティションの中の第1のパーティションのサブセットを、仮想パーティションとして構成することと、
    前記区分データベースを格納するように前記データ・ストレージの第2のデータ・ストレージ・ノードの割り付けを指示する入力を受け取ることと、
    前記第2のデータ・ストレージ・ノード上で、前記区分データベースの第2のパーティションを構成することと、
    前記入力に応答して、前記第1のパーティション上の前記仮想パーティション内のデータを前記第2のパーティションに移動させることによって、前記区分データベースを前記第1及び第2のデータ・ストレージ・ノードにわたって再分配することと
    を行わせる、プログラム・コードと
    を含む、データ処理システム。
  10. 前記仮想パーティションが、前記第1のパーティションの1つ又は複数のデータ・ブロックを含む、請求項9に記載のデータ処理システム。
  11. 前記仮想パーティションが、前記第1のパーティション内のデータのみを含む、請求項10に記載のデータ処理システム。
  12. 前記プログラムがさらに、前記コンピュータに、前記仮想パーティションと前記パーティションとを関連付けるパーティション構成データ構造体を確立することを行わせ、
    前記再分配することが、前記第2のパーティションに移動された前記データが仮想パーティション内に存在しないことを示すように、前記パーティション構成データ構造体を更新することを含む、
    請求項9に記載のデータ処理システム。
  13. 前記プログラムがさらに、前記コンピュータに、前記区分データベース内のデータを、複数のパーティション及び前記仮想パーティションのうちの特定の1つにマッピングする、パーティション・マップを確立することを行わせ、
    前記再分配することが、前記第2のパーティションに移動されたデータが仮想パーティションにマッピングされないことを示すように、前記パーティション・マップを更新することを含む、
    請求項9に記載のデータ処理システム。
  14. 前記再分配することが、
    前記仮想パーティション内のデータのバックアップを作成することと、
    前記データを前記バックアップから前記第2のパーティションに復元することと
    を含む、
    請求項9に記載のデータ処理システム。
  15. 前記仮想パーティション内の前記データが、第1のデータであり、
    前記再分配の前に、前記第1のパーティションが、前記第1のデータと、前記仮想パーティション内に存在しない第2のデータとを格納し、
    前記バックアップを作成することが、前記第1のデータを含み、かつ前記第2のデータを除外するバックアップを作成することを含む、
    請求項14に記載のデータ処理システム。
