FR2817841A1

FR2817841A1 - Boite apte a contenir au moins une plaquette de forme generale rectangulaire et un boitier de forme generale parallelepipedique rectangle

Info

Publication number: FR2817841A1
Application number: FR0016130A
Authority: FR
Inventors: Alain Foucou
Original assignee: PACK SYNERGIE
Current assignee: PACK SYNERGIE
Priority date: 2000-12-12
Filing date: 2000-12-12
Publication date: 2002-06-14

Abstract

La présente invention concerne les boîtes aptes à contenir une plaquette de côtés A et B et un boîtier de dimensions a, b et c, a étant inférieure à A. La boîte selon l'invention se caractérise par le fait qu'elle est réalisée par pliage d'une feuille 1 constituée de deux bandes de fond 11 et de boîtier 12 reliées par une ligne de pliure 101, que la bande 12 est composée de quatre bandes successives, latérale 13, de sommet 14, latérale 15 et de fixation 16, ces quatre bandes étant reliées entre elles par les lignes de pliure 102-104, et que la feuille comporte en outre une fenêtre 20 découpée dans la bande 14 et dans la bande latérale 15, la fenêtre s'étendant en totalité sur la bande 14 et sur une partie de la bande 15, une patte 21 solidaire, suivant une ligne de pliure 105, de la bande 14 et totalement inscrite dans la partie de fenêtre 28 située dans cette bande 14, et une oreille 26 solidaire de la patte 21, cette oreille 26 étant contiguë avec le bord 25 de la patte 21 situé en regard de la partie de fenêtre 27, cette oreille 26 ayant une largeur égale à la largeur de la partie de fenêtre 27 réalisée dans la bande 15 et une longueur déterminée pour qu'elle soit apte à plonger dans la partie de fenêtre 27. Application, notamment, aux boîtes aptes à renfermer des photographies sur papier et des cassettes de films ou analogues.

Description

Boîte apte à contenir au moins une plaquette de forme générale rectangulaire et un boîtier de forme générale parallélépipédique rectangle
La présente invention concerne les boîtes destinées à contenir au moins deux objets de forme différente, par exemple une plaquette de forme générale rectangulaire et un boîtier dont la forme générale est contenue dans un parallélépipède rectangle, par exemple un objet de forme sensiblement cylindrique.

On connaît déjà une boîte comme celle qui est décrite dans le EP-A-0 962 395 qui satisfait à certaines fonctions mais qui, pour certaines applications, est d'une réalisation relativement complexe et donc trop onéreuse pour en faire un produit de grande diffusion.

Aussi, la présente invention a-t-elle pour but de réaliser une boîte qui soit apte à contenir des objets plats ou relativement plats aussi divers que ceux mentionnés ci-dessus, qui soit facilement réalisable et esthétique tout en étant des plus fonctionnelle, et qui trouve une application particulièrement avantageuse dans le domaine de la photographie pour contenir des objets comme des photographies sur papier ou analogues et des boîtiers de films vierges ou cassettes photographiques du type APS ou analogues.

Plus précisément, la présente invention a pour objet une boîte apte à contenir au moins deux objets, un premier objet constitué par une plaquette mince de forme sensiblement rectangulaire ou analogue ayant des côtés respectivement de valeurs A et B, et un second objet constitué par un boîtier ou analogue dont la forme générale est contenue dans un parallélépipède rectangle respectivement de longueur a, de largeur b et de hauteur c, la valeur a étant inférieure à la valeur A, ladite boîte étant réalisée par pliage à partir d'une feuille de forme sensiblement rectangulaire présentant un axe de symétrie, caractérisée par le fait que : - ladite feuille est constituée d'au moins deux bandes, respectivement de fond et de boîtier, reliées entre elles par un de leurs côtés de dimension linéaire égale à A, par une première ligne de pliure, ladite bande de fond ayant une dimension linéaire prise parallèlement audit axe de symétrie au moins égale à B-b, lidite bande de boîtier étant composée de quatre bandes successives, à savoir une première bande latérale, une bande de sommet, une seconde bande latérale et une bande de fixation, ces quatre bandes étant reliées entre elles respectivement par des deuxième, troisième et quatrième lignes de pliure, la première bande latérale étant reliée à la bande de fond par ladite première ligne de pliure, les première et seconde bandes latérales ayant une dimension linéaire prise parallèlement audit axe de symétrie au moins égale à c, la bande de sommet ayant une dimension linéaire prise parallèlement audit axe de symétrie égale à b, la bande de fixation ayant des dimensions linéaires axiale et transversale déterminées pour qu'elle soit apte à être fixée à un endroit déterminé sur la bande de fond, et que ladite feuille comporte en outre : - une fenêtre découpée dans la bande de sommet et dans la deuxième bande latérale, cette fenêtre ayant une dimension linéaire prise perpendiculairement à l'axe de symétrie égale à a, ladite fenêtre s'étendant sur toute la dimension linéaire de la bande

sommet prise parallèlement à l'axe de symétrie et sur une partie de la dimension linéaire de la seconde bande latérale prise parallèlement à cet axe de symétrie, - une première patte, ladite première patte étant solidaire, par une cinquième ligne de pliure, de la partie, située dans la bande de sommet, d'un premier des deux bords de la fenêtre parallèles à l'axe de symétrie, cette première patte étant totalement inscrite dans la partie de fenêtre située dans ladite bande de sommet, la dimension linéaire transversale de la première patte prise perpendiculairement à l'axe de symétrie étant au plus égale à c, un des côtés de cette première patte étant en outre perpendiculaire à cet axe de symétrie.

Selon une caractéristique avantageuse, ladite feuille comporte en outre une première oreille solidaire de ladite première patte, ladite première oreille étant contiguë avec le bord de la première patte situé en regard de la partie de fenêtre située dans la seconde bande latérale, ladite première oreille ayant une dimension linéaire prise perpendiculairement à l'axe de symétrie inférieure ou égale à la largeur de la partie de fenêtre réalisée dans la seconde bande latérale, et une largeur prise parallèlement à l'axe de symétrie déterminée pour qu'elle soit apte à plonger dans la partie de fenêtre située dans la seconde bande latérale.

D'autres caractéristiques et avantages de la présente invention apparaîtront au cours de la description suivante donnée en regard des dessins annexés à titre illustratif mais nullement limitatif, dans lesquels :
La figure 1 représente un mode de réalisation de la feuille, avant son pliage, à partir de laquelle la boîte selon l'invention peut être réalisée par pliage,
La figure 2 représente la boîte selon l'invention réalisée par pliage de la feuille selon la figure 1, dans une position semi-ouverte, et
Les figures 3 et 4 représentent sous forme schématique les deux objets que la boîte est apte à contenir.

Les figures 1 et 2 représentent un même mode de réalisation de la feuille à partir de laquelle la boîte selon l'invention peut être réalisée par pliage. En conséquence, les mêmes références y désignent les mêmes éléments, quelle que soit la figure sur laquelle elles apparaissent. De même, si un élément n'est pas spécifiquement référencé sur l'une des figures, sa référence pourra être aisément retrouvée en se reportant à l'autre figure.

La Demanderesse tient à préciser que les figures 1 à 2 représentent un mode de réalisation de l'objet selon l'invention mais qu'il peut exister d'autres modes de réalisation qui répondent à la définition de cette invention.

Elle précise en outre que, lorsque, selon la définition de l'invention, l'objet de l'invention comporte"au moins un"élément ayant une fonction donnée, le mode de réalisation décrit peut comporter plusieurs de ces éléments.

Elle précise aussi que, si le mode de réalisation de l'objet selon l'invention tel qu'illustré comporte plusieurs éléments de fonction identique et que si, dans la description, il n'est pas spécifié que l'objet selon cette invention doit obligatoirement comporter un nombre particulier de ces éléments, l'objet de l'invention pourra être défini comme comportant"au moins un"de ces éléments.

La boîte illustrée sur les figures 1 et 2 est apte à contenir au moins deux objets, un

premier objet constitué d'une plaquette mince de forme sensiblement rectangulaire ou analogue ayant des côtés respectivement de valeurs A et B, fig. 3, par exemple une ou plusieurs photographies sur papier ou analogues, et un second objet constitué d'un boîtier ou analogue dont la forme générale est contenue dans un parallélépipède rectangle respectivement de longueur a, de largeur b et de hauteur c, fig. 4, par exemple un boîtier de film photographique vierge, une cassette du type APS ou analogue en précisant que la valeur a est inférieure à la valeur A. La boîte selon l'invention est en outre avantageusement du type de celles qui sont réalisées par pliage à partir d'une feuille 1 de forme sensiblement rectangulaire présentant un axe de symétrie 2, figure 1.

Selon l'invention et en se référant plus particulièrement à cette figure 1, la feuille 1 est constituée d'au moins deux bandes, respectivement de fond 11 et de boîtier 12, reliées entre elles par un de leurs côtés de dimension linéaire égale à A, par une première ligne de pliure 101, la bande de fond 11 ayant une dimension linéaire prise parallèlement à l'axe de symétrie 2 au moins égale à B + b.

La bande de boîtier 12, elle, est composée de quatre bandes successives, à savoir une première bande latérale 13, une bande de sommet 14, une seconde bande latérale 15 et une bande de fixation 16, ces quatre bandes étant reliées entre elles respectivement par des deuxième 102, troisième 103 et quatrième 104 lignes de pliure, la première bande latérale 13 étant reliée à la bande de fond 11 par la première ligne de pliure 101, les première et seconde bandes latérales 13,15 ayant une dimension linéaire prise parallèlement à l'axe de symétrie 2 au moins égale à c, la bande de sommet 14 ayant une dimension linéaire prise parallèlement à ce même axe de symétrie égale à b, la bande de fixation 16 ayant des dimensions linéaires axiale et transversale déterminées pour qu'elle soit apte à être fixée à un endroit déterminé 17 sur la bande de fond 11, par exemple par collage ou analogue.

La feuille 1 à partir de laquelle est réalisée, par pliage, la boîte selon l'invention, comporte en outre une fenêtre 20 découpée dans la bande de sommet 14 et dans la deuxième bande latérale 15. Cette fenêtre a une dimension linéaire prise

perpendiculairement à l'axe de symétrie 2 égale à a. Elle s'étend sur toute la dimension linéaire de la bande sommet 14 prise parallèlement i l'axe de symétrie 2 et sur une partie de la dimension linéaire de la seconde bande latérale 15 prise parallèlement à cet axe de symétrie.

La feuille 1 comporte aussi une première patte 21 solidaire, par une cinquième ligne de pliure 105, de la partie 22, située dans la bande de sommet 14, d'un premier 23 des deux bords 23,24 de la fenêtre 20 parallèles à l'axe de symétrie 2. Cette première patte 21 est totalement inscrite dans la partie de fenêtre 28 située dans la bande de sommet 14, sa dimension linéaire transversale prise perpendiculairement à l'axe de symétrie 2 est au plus égale à c, et un de ses côtés 25 est perpendiculaire à cet axe de symétrie 2.

La feuille comporte en outre une première oreille 26 solidaire de la première patte 21, la première oreille 26 étant contiguë avec le bord 25 de la première patte situé en regard de la partie de fenêtre 27 située dans la seconde bande latérale 15. Cette première oreille 26 a une dimension linéaire, prise perpendiculairement à l'axe de symétrie 2, de préférence égale à la largeur de la partie de fenêtre 27 réalisée dans la seconde bande latérale 15, et

une largeur prise parallèlement à l'axe de symétrie 2 déterminée pour que cette première oreille 26 soit apte à plonger dans la partie de fenêtre 27 située dans la seconde bande latérale.

Cependant, dans une réalisation préférentielle, comme illustré sur les figures 1 et 2, la feuille comporte en outre une seconde patte 30.

Cette seconde patte est solidaire, par une sixième ligne de pliure 106, de la partie, située dans la bande de sommet 14, du second 24 des deux bords 23,24 de la fenêtre 20 parallèles à l'axe de symétrie 2, cette seconde patte 30 étant totalement inscrite dans la partie de fenêtre 28 située dans la bande de sommet 14. La dimension linéaire transversale de cette seconde patte 30 prise perpendiculairement à l'axe de symétrie 2 est au plus égale à c, et un de ses côtés est perpendiculaire à cet axe de symétrie.

De même, la feuille 1 comporte aussi une seconde oreille 31 solidaire de la seconde patte 30 et contiguë avec le bord de cette seconde patte situé en regard de la partie de fenêtre 27 située dans la seconde bande latérale 15. Cette seconde oreille 31 a une dimension linéaire, prise perpendiculairement à l'axe de symétrie 2, de préférence égale à la largeur de la partie de fenêtre 27 réalisée dans la seconde bande latérale 15, et une largeur prise parallèlement à l'axe de symétrie 2 déterminée pour que cette seconde oreille 31 soit apte à plonger dans la partie de fenêtre 27 située dans la seconde bande latérale.

Avantageusement, comme dans le mode de réalisation illustré sur les figures 1 et 2, il est préférable que la fenêtre 20 soit sensiblement symétrique par rapport à l'axe de symétrie 2.

Bien entendu, il est aussi préférable que la feuille 1 comporte en outre deux bandes de côté 40,41 de forme générale sensiblement rectangulaire de côtés égaux respectivement à c et B + b.

Ces deux bandes de côté 40,41 sont respectivement solidaires, par leur côté 42,43 de longueur B + b, des deux côtés de la bande de fond 11 qui sont sensiblement parallèles à l'axe de symétrie 2. suivant respectivement des septième 107 et huitième 108 lignes de

pliure.

De même, pour bien définir, dans la boite. le volume de réception notamment d'une ou plusieurs plaquettes minces comme celles illustrées sur la figure 3, il est préférable que la feuille comporte en outre deux bandes de rabat de côté 44, 45.

Ces deux bandes de rabat de côté sont de forme générale sensiblement rectangulaire de côtés égaux respectivement à une valeur non nulle et inférieure à la valeur (A-a) /2 et à la valeur de la dimension linéaire du côté de la bande de fond parallèle à l'axe de symétrie 2.

Ces deux bandes de rabat de côté 44,45 sont respectivement solidaires, par leur côté 46,47 ayant la longueur de la dimension linéaire du côté de la bande de fond 11 parallèle à l'axe de symétrie 2, des deux côtés des bandes de côté 40,41 qui ne sont pas solidaires de la bande de fond 11, suivant respectivement des neuvième 109 et dixième 110 lignes de pliure.

Dans le but qui sera explicité ci-après, il est avantageux que la feuille 1 comporte en outre des premiers moyens 50 pour lier, lors de son pliage, les deux bandes de rabat de

côté 44, 45 avec la bande de sommet 14.

Ces premiers moyens 50 pour lier, lors du pliage de la feuille 1, les deux bandes de rabat de côté 44,45 avec la bande de sommet 14 sont avantageusement constitués par deux première et seconde fentes 51,52 réalisées dans la bande de sommet 14 et par deux ergots de fermeture 53,54 respectivement solidaires de chaque bande de rabat de côté 44,45, ces ergots de fermeture étant solidaires de ces deux bandes de rabat ae côté 44,45 de façon qu'ils soient respectivement aptes à plonger, lors du pliage de la feuille 1, dans les deux première 51 et seconde 52 fentes.

Il est bien entendu préférable que la boîte soit fermée par un couvercle ou analogue. Dans ce but, la feuille 1 comporte, outre les éléments décrits ci-avant, une bande de fermeture 60 ayant des côtés de dimensions linéaires respectivement égales à A et à B + b + c.

La bande de fermeture 60 est solidaire du côté 61 de la bande de fond Il opposé au côté 62 sur lequel est défini la première pliure 101, suivant une onzième ligne de pliure 111, et elle est composée de deux bandes, respectivement une bande de fermeture de sommet 63 de dimension linéaire prise parallèlement à l'axe de symétrie 2 égale à B + b et une bande de fermeture de côté 64 de dimension linéaire définie selon ledit axe de symétrie égale à c, ces deux dernières bandes étant solidaires l'une de l'autre suivant une douzième ligne de pliure 112, la bande de fermeture de côté 64 étant liée avec la bande de fond 11 suivant la onzième ligne de pliure 111.

Avantageusement, la feuille comporte en outre des seconds moyens 70 pour lier, lors de son pliage, la bande de fermeture de sommet 63 avec la bande de boîtier 12. Dans une réalisation avantageuse, ces moyens 70 sont constitués par une troisième fente 71 réalisée suivant une direction sensiblement perpendiculaire à l'axe de symétrie 2, et par un rabat de fermeture 72 solidaire de la bande de fermeture de sommet 63, ce rabat de fermeture 72 étant apte à venir plonger, lors du pliage de la feuille, dans la troisième fente 71.

De façon préférentielle, la troisième fente 71 est réalisée sur la première ligne de

pliure ICI. te rabat de fermeture 72 étant alors composé de deux parties de bande de rabat 73,74 reliées entre elles suivant une seizième ligne de pliure 116, et relié au côté 75 de la bande de fermeture de sommet 63 suivant une quinzième ligne de pliure 115, ces quinzième et seizième lignes de pliure 115,116 étant perpendiculaires à l'axe de symétrie 2. La partie de bande de rabat 73 reliée à la bande de fermeture de sommet 63 a une dimension linéaire parallèle à l'axe de symétrie sensiblement égale à c, l'autre partie de bande de rabat 74 étant agencée pour être apte à plonger dans la troisième fente 71.

De même, dans le but qui sera explicité ci-après, la feuille 1 comporte en outre deux bandes de rabat de logement 76,77 solidaires respectivement des deux côtés 78, 79 de la bande de fermeture de sommet 63 qui sont parallèles à l'axe de symétrie 2. respectivement suivant des treizième 113 et quatorzième 114 lignes de pliure. La dimension linéaire de ces deux bandes de rabat de logement 76,77 prise perpendiculairement à l'axe symétrie 2 est nettement inférieure à A/2.

De plus, les bandes de rabat de logement 76,77 comportent chacune, solidaire de

leur partie 80, 81 proche de la douzième ligne de pliure 112, une languette de fond de logement 82,83 dont les dimensions sont déterminées pour venir recouvrir, lors du pliage de la feuille, au moins partiellement la bande de fermeture de sommet 63 dans sa partie proche de cette douzième ligne de pliure 112 et au moins partiellement la bande de fermeture de côté 64, ces deux languettes de fond de logement 82,83 étant aptes à être fixées par exemple par collage sur la bande de fermeture de côté 64.

Enfin, afin de parfaire la réalisation de la boîte et de sécuriser les objets qu'elle contiendra, il est préférable que les deux bandes de côté 40,41 soient reliées par des soufflets, à la première bande latérale 13 et à la bande de fermeture de côté 64. De tels soufflets sont bien connus en eux-mêmes et ne seront donc pas plus amplement décrits ici, dans l'unique souci de simplifier la présente description.

Une telle boîte peut être réalisée en tout matériau apte à être mis en feuilles pliables.

Elle est notamment réalisée en papier cartonné, comme du papier couché brillant dont le grammage est inférieur à 300 g/m2 et, dans ce cas, les lignes de pliure 101-116 sont réalisées par des rainures réalisées dans la feuille de façon à favoriser le pliage de cette feuille.

Pour obtenir la boîte dans sa forme définitive comme celle qui est illustrée sur la figure 2, on effectue les opérations suivantes :
Il est tout d'abord supposé que la feuille 1 est dans sa forme telle que représentée sur la figure 1, toutes les différentes bandes définies ci-avant étant dans un même plan.

La bande de boîtier 12 est alors pliée suivant les lignes de pliure 101-104, pour former un tunnel, la bande de fixation 16 venant recouvrir la zone 17 représentée hachurée sur la figure 1, puis étant par exemple collée sur cette zone.

Les deux pattes 21 et 30 sont ensuite rabattues autour des lignes de pliure 105 et 106 vers l'intérieur du tunnel formé par la partie de bande de fond 11 comprise entrer la zone 17 et la ligne de pliure 101, la première bande latérale 13, la bande de sommet 14 et la seconde bande latérale 15.

Comme le côté 25 de ces pattes est perpendiculaire à l'axe de symétrie 2, la

seconde bande latérale 1 5 c positionne automatiquement perpendiculairement au plan de la bande de fond 11 et, par le principe du parallélogramme déformable, le tunnel devient automatiquement un tunnel de forme générale parallélépipédique rectangle.

De plus, dans la rotation des pattes autour des lignes de pliure 105 et 106, les oreilles 26 et 31 viennent buter contre les parties des bords 23,24 de la fenêtre situées dans la partie de fenêtre 27, maintenant ainsi les deux pattes perpendiculaires au plan de la bande de fond Il et délimitant un volume parallélépipédique rectangle de réception du boîtier selon la figure 4, volume délimité par les deux pattes 21 et 30 et les deux bandes latérales 13 et 15, la partie de fenêtre 28 constituant l'ouverture d'entrée par laquelle le boîtier peut être introduit dans ce volume de réception. Cette ouverture sera fermée par la bande de fermeture de sommet 63, comme il sera explicité ci-après.

Ensuite, les deux bandes de côté 40 et 41 sont pliées autour des lignes de pliure 107 et 108 pour prendre une position perpendiculaire au plan de la bande de fond Il, ces deux bandes de côté 40 et 41 venant en butée contre les extrémités du tunnel défini ci-

dessus.

Les deux bandes de rabat 44 et 46 sont alors pliées à quatre vingt dix degrés pour venir au-dessus de la bande de fond 11 en se posant sur la bande sommet 14 quand le tunnel est formé comme décrit auparavant. Dans cette position les deux ergots 53 et 54 sont enfichés respectivement dans les fentes 51 et 52, de façon à maintenir les bandes de rabat dans une position sensiblement parallèle à la bande de fond 11 à une distance de celle-ci égale c puisque la dimension linéaire des deux bandes de côté 40 et 41 perpendiculaire à l'axe de symétrie 2 est égale à c.

En se reportant à la figure 2, on constate que la bande de fond 11 prise en combinaison avec les deux bandes de côté 40,41 et les deux bandes de rabat 44 et 45, forme un logement de réception d'une pluralité de plaquettes comme celles illustrées sur la figure 3. Le nombre maximum de plaquettes que peut contenir ce logement est donc de c/x si x est l'épaisseur d'une plaquette.

Ces plaquettes peuvent être disposées dans ce logement, soit directement contre la bande de fond 11 si les bandes de rabat 44 et 45 ne sont pas encore pliées ou alors, si ces bandes sont pliés comme représenté sur la figure 2, glissées par le côté du logement situé au niveau du côté 61 de la bande de fond 11.

Les deux bandes de rabat de logement 76,77 sont ensuite repliées contre la bande de fermeture de sommet 63, les deux languettes étant par exemple collées sur la bande de fermeture de côté 64, pour former un réceptacle du type tiroir dont les deux espaces compris entre les deux bandes de rabat de logement et la bande de fermeture de sommet forment deux glissières qui sont aptes à recevoir au moins une plaquette comme celle de la figure 3, par exemple une feuille index d'épreuves photographiques, les deux bords de cette feuille index étant glissés dans ces deux espaces pour la retenir tout en permettant de percevoir, entre les deux bords libres des deux bandes de rabat de logement 76,77, le contenu de la face de cette feuille index qui est opposée à celle qui est contre la bande de fermeture de sommet 63.

Pour fermer la boîte, il suffit alors de faire pivoter la bande de fermeture 60, autour

des lignes de pliure 111 et 112 et de faire rentrer la partie de bande de rabat 74 dans la fente 71, pour emprisonner tous les objets contenus dans cette boîte, les quatre soufflets visibles sur la figure 1 se repliant d'eux-mêmes lors de la fermeture de la boîte et assurant une sécurité complémentaire de fermeture.

Claims

REVENDICATIONS 1. Boîte apte à contenir au moins deux objets, un premier objet constitué par une plaquette mince de forme sensiblement rectangulaire ou analogue ayant des côtés respectivement de valeurs A et B (fig. 3) et un second objet constitué par un boîtier ou analogue dont la forme générale est contenue dans un parallélépipède rectangle respectivement de longueur a, de largeur b et de hauteur c (fig. 4), la valeur a étant inférieure à la valeur A, ladite boîte étant réalisée par pliage à partir d'une feuille (1) de forme sensiblement rectangulaire présentant un axe de symétrie (2), caractérisée par le fait que : - ladite feuille est constituée d'au moins deux bandes, respectivement de fond (11) et de boîtier (12), reliées entre elles par un de leurs côtés de dimension linéaire égale à A, suivant une première ligne de pliure (101), ladite bande de fond (II) ayant une dimension linéaire prise parallèlement audit axe de symétrie (2) au moins égale à B + b, ladite bande de boîtier (12) étant composée de quatre bandes successives, à savoir, une première bande latérale (13), une bande de sommet (14), une seconde bande latérale (15) et une bande de fixation (16), ces quatre bandes étant reliées entre elles respectivement par des deuxième (102), troisième (103) et quatrième (104) lignes de pliure, la première bande latérale (13) étant reliée à la bande de fond (I I) par ladite première ligne de pliure (101), les première et seconde bandes latérales (13,15) ayant une dimension linéaire prise parallèlement audit axe de symétrie (2) au moins égale à c, la bande de sommet (14) ayant une dimension linéaire prise parallèlement audit axe de symétrie (2) égale à b, la bande de fixation (16) ayant des dimensions linéaires axiale et transversale déterminées pour qu'elle soit apte à être fixée à un endroit déterminé (17) sur la bande de fond (11), et le fait que ladite feuille (1) comporte en outre : - une fenêtre (20) découpée dans la bande de sommet (14) et dans la deuxième bande latérale (15), cette fenêtre ayant une dimension linéaire prise perpendiculairement à l'axe de symétrie (2) égale à a, ladite fenêtre s'étendant sur toute la dimension linéaire de la bande sommet (14) prise parallétcment a t'axe de symétrie (2) et sur une partie de la dimension linéaire de la seconde bande latérale (15) prise prall 'ment à cet axe de symétrie, - une première patte (21), ladite première patte étant solidaire, par une cinquième ligne de pliure (105), de la partie (22), située dans la bande de sommet (14), d'un premier (23) des deux bords (23, 24) de la fenêtre (20) parallèles à l'axe de symétrie (2), cette première patte (21) étant totalement inscrite dans la partie de fenêtre (28) située dans ladite bande de sommet (14), la dimension linéaire transversale de la première patte (21) prise perpendiculairement à l'axe de symétrie (2) étant au plus égale à c, un des côtés (25) de cette première patte (21) étant en outre perpendiculaire à cet axe de symétrie (2).

2. Boîte selon la Revendication I, caractérisée par le fqit que ladite feuille comporte en outre une première oreille (26) solidaire de ladite première patte (21), ladite première oreille (26) étant contiguë avec le bord (25) de la première patte (21) situé en

<Desc/Clms Page number 9>

regard de la partie de fenêtre (27) située dans la seconde bande latérale (15), ladite première oreille (26) ayant une dimension linéaire, prise perpendiculairement à l'axe de symétrie (2), inférieure ou égale à la largeur de la partie de fenêtre (27) réalisée dans la seconde bande latérale (15), et une largeur prise parallèlement à l'axe de symétrie (2) déterminée pour que cette première oreille (26) soit apte à plonger dans la partie de fenêtre (27) située dans la seconde bande latérale (15).
3. Boîte selon la Revendication 1 ou 2, caractérisée par le fait que ladite feuille (1) comporte en outre une seconde patte (30), ladite seconde patte étant solidaire, par une sixième ligne de pliure (106), de la partie, située dans la bande de sommet (14), du second (24) des deux bords (23,24) de la fenêtre (20) parallèles à l'axe de symétrie (2), cette seconde patte (30) étant totalement inscrite dans la partie de fenêtre (28) située dans ladite bande de sommet (14), la dimension linéaire transversale de cette seconde patte (30) prise perpendiculairement à l'axe de symétrie (2) étant au plus égale à c, un des côtés de cette seconde patte (30) étant en outre perpendiculaire à cet axe de symétrie (2).
4. Boîte selon la Revendication 3, caractérisée par le fait que ladite feuille (1) comporte en outre une seconde oreille (31) solidaire de ladite seconde patte (30), ladite seconde oreille (31) étant contiguë avec le bord de cette seconde patte (30) situé en regard de la partie de fenêtre (27) située dans la seconde bande latérale (15), ladite seconde oreille (31) ayant une dimension linéaire, prise perpendiculairement à l'axe de symétrie (2), inférieure ou égale à la largeur de la partie de fenêtre (27) réalisée dans la seconde bande latérale (15), et une largeur prise parallèlement à l'axe de symétrie- (2) déterminée pour que cette seconde oreille (31) soit apte à plonger dans la partie de fenêtre (27) située dans la seconde bande latérale (15).
5. Boîte selon l'une quelconque des Revendications 1 à 4. caractérisée par le fait que ladite fenêtre (20) est sensiblement symétrique par rapport audit axe de symétrie (2).
6. Boîte selon l'une quelconque des Revendications 1 à 5, caractérisée par lefait que ladite feuille (1) comporte en outre deux bandes de côté (40, 41) de forme générale sensiblement rectangulaire de côtés égaux respectivement à c et B + b, ces deux bandes de côté (40,41) étant respectivement solidaires par leur côté (42,43) de longueur B + b, des deux côtés de la bande de fond (11) qui sont sensiblement parallèles audit axe de symétrie (2), suivant respectivement des septième (107) et huitième (108) lignes de pliure.
7. Boîte selon la Revendication 6, caractérisée par lejàit que ladite feuille (1) comporte en outre deux bandes de rabat de côté (44,45), ces deux bandes de rabat de côté étant de forme générale sensiblement rectangulaire de côtés égaux respectivement à une valeur non nulle et inférieure à la valeur (A-a) /2 et à la valeur de la dimension linéaire du côté de la bande de fond parallèle audit axe de symétrie, ces deux bandes de rabat de côté (44,45) étant respectivement solidaires, par leur côté (46,47) ayant la longueur de la

<Desc/Clms Page number 10>

dimension linéaire du côté de la bande de fond (I I) parallèle audit axe de symétrie (2), des deux côtés des bandes de côté (40, 41) qui ne sont pas solidaires de la bande de fond (11), suivant respectivement des neuvième (109) et dixième (110) lignes de pliure.
8. Boîte selon la Revendication 7, caractérisée par le fait que ladite feuille (1) comporte des premiers moyens (50) pour lier, lors de son pliage, les deux dites bandes de rabat de côté (44,45) avec ladite bande de sommet (14).
9. Boîte selon la Revendication 8, caractérisée par le fait que les moyens (50) pour lier, lors du pliage de ladite feuille, les deux dites bandes de rabat de côté (44,45) avec ladite bande de sommet (14) sont constitués par deux première et seconde fentes (51, 52) réalisées dans ladite bande de sommet (14) et par deux ergots de fermeture (53,54) respectivement solidaires de chaque bande de rabat de côté (44, 45), ces dits ergots de fermeture étant solidaires de ces deux bandes de rabat de côté (44, 45) de façon qu'ils soient respectivement aptes à plonger, lors du pliage de ladite feuille, dans les deux première (51) et seconde (52) fentes.
10. Boîte selon l'une des Revendications 1 à 9, caractérisée par le fait que ladite feuille (1) comporte en outre une bande de fermeture (60) ayant des côtés de dimensions linéaires respectivement égales à A et à B + b + c, ladite bande de fermeture (60) étant solidaire du côté (61) de la bande de fond (11) opposé au côté (62) sur lequel est défini la première pliure (101), par une onzième ligne de pliure (111), ladite bande de fermeture étant composée de deux bandes, respectivement une bande de fermeture de sommet (63) de dimension linéaire prise parallèlement à l'axe de symétrie (2) égale à B + b et une bande de fermeture de côté (64) de dimension linéaire définie selon ledit axe de symétrie égale à c, ces deux dernières bandes étant solidaires l'une de l'autre suivant une douzième ligne de pliure (112), la bande de fermeture de côté (64) étant liée avec la bande de fond (11) suivant ladite onzième ligne de pliure (111).

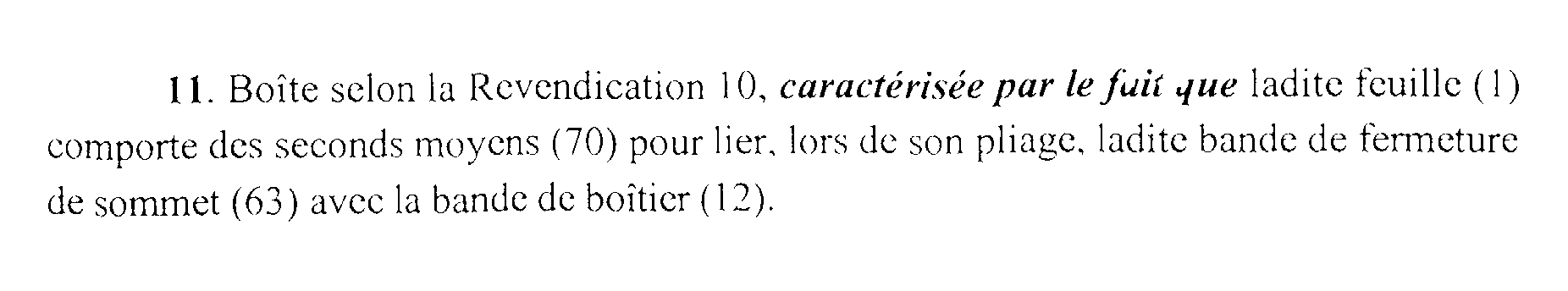

Il. Boîte selon la Revendication 10, caractérisée lefiiii que ladite feuille (1) comporte des seconds moyens (70) pour lier, lors de son pliage, ladite bande de fermeture de sommet (63) avec la bande de boîtier (12).
12. Boîte selon la Revendication 11, caractérisée par le fait que les seconds moyens (70) pour lier, lors du pliage de ladite feuille, ladite bande de fermeture de sommet (63) avec la bande de boîtier (12) sont constitués par une troisième fente (71) réalisée suivant une direction sensiblement perpendiculaire audit axe de symétrie (2), et par un rabat de fermeture (72) solidaire ladite bande de fermeture de sommet (63), ce dit rabat de fermeture (72) étant apte à venir plonger, lors du pliage de la feuille, dans ladite troisième fente (71).
13. Boîte selon la Revendication 12, caractérisée par le fait que ladite troisième

<Desc/Clms Page number 11>

fente (71) est réalisée sur ladite première ligne de pliure (101), ledit rabat de fermeture (72) étant composé de deux parties de bande de rabat (73,74) reliées entre elles suivant une seizième ligne de pliure (116) et relié au côté (75) de la bande de fermeture de sommet (63) suivant une quinzième ligne de pliure (115), ces deux dites quinzième et seizième lignes de pliure (115,116) étant perpendiculaires audit axe de symétrie (2), la partie de bande de rabat (73) reliée à ladite bande de fermeture de sommet (63) ayant une dimension linéaire selon ledit axe de symétrie sensiblement égale à c, l'autre partie de bande de rabat (74) étant agencée pour être apte à plonger dans ladite troisième fente (71).
14. Boîte selon l'une des Revendications 10 à 13, caractérisée par le fait que ladite feuille (1) comporte deux bandes de rabat de logement (76,77) solidaires respectivement des deux côtés (78,79) de la bande de fermeture de sommet (63) qui sont parallèles audit axe de symétrie (2), respectivement suivant des treizième (113) et quatorzième (114) lignes de pliure, leur dimension linéaire prise perpendiculairement audit axe symétrie (2) étant nettement inférieure à A/2.
15. Boîte selon la Revendication 14, caractérisée par le fait que les deux dites bandes de rabat de logement (76, 77) comportent chacune, solidaire de leur partie (80, 81) proche de la douzième ligne de pliure (112), une languette de fond de logement (82, 83) dont les dimensions sont déterminées pour venir recouvrir, lors du pliage de ladite feuille, au moins partiellement ladite bande de fermeture de sommet (63) dans sa partie proche de cette douzième ligne de pliure (112) et au moins partiellement ladite bande de fermeture de côté (64), ces deux languettes de fond de logement (82, 83) étant aptes à être fixées sur la bande de fermeture de côté (64).
16. Boîte selon l'une des Revendications 10 à 15, caractérisée par le fait que les deux bandes de côté (40, 41) sont reliées par des soufflets, à la première bande latérale (13) et à la bande de fermeture de côté (64).
17. Boîte selon l'une des Revendications 1 à 16, caractérisée par lejàit que ladite feuille (1) est réalisée en papier et les lignes de pliure (101-116) par des rainures réalisées dans cette feuille, ces dites rainures étant agencées pour favoriser le pliage de ladite feuille de papier.
