Abstract

Die vorliegende Erfindung betrifft Einbauhaushaltsgerät (1), mit einem Korpus (7), mit einem darin befindlichen Lagerraum (8), mit einem Verschlusselement (9) mit welchem der Lagerraum (8) verschließbar ist, mit wenigstens einem Scharnier (10,11), mit welchem das Verschlusselement (9) an dem Korpus (7) angelenkt ist, sowie mit einem separat von dem Scharnier (10,11) ausgebildeten Abstützkörper (23,57,58,60,61) zum Abstützen des Scharniers (10,11), der Abstützkörper (23,57,58,60,61) aufweisend einen ersten Befestigungsabschnitt (24) mit wenigstens einem ersten Befestigungsmittel (27) zur Verbindung mit dem Scharnier (10,11). Erfindungsgemäß ist vorgesehen, dass der mit dem Scharnier (10,11) verbundene Abstützkörper (23,57,58,60,61) einen von dem Scharnier (10,11) beabstandeten, zweiten Befestigungsabschnitt (25) mit wenigstens einem zweiten Befestigungsmittel (30) zur Verbindung des Abstützkörpers (23,57,58,60,61) mit einer Möbelwand (5) aufweist.

The present invention relates to a built-in household appliance (1) with a body (7) with a storage space (8) located therein, with a closure element (9) with which the storage space (8) can be closed, with at least one hinge (10, 11) , with which the closure element (9) is hinged to the body (7), and with a support body (23,57,58,60,61) formed separately from the hinge (10,11) for supporting the hinge (10,11 ), the support body (23,57,58,60,61) having a first fastening portion (24) with at least one first fastening means (27) for connection to the hinge (10,11). According to the invention it is provided that the support body (23, 57, 58, 60, 61) connected to the hinge (10, 11) has a second fastening section (25) which is spaced apart from the hinge (10, 11) and has at least one second fastening means (30 ) for connecting the support body (23,57,58,60,61) to a furniture wall (5).

Description

Die Erfindung betrifft ein Einbauhaushaltsgerät, mit einem Korpus, mit einem darin befindlichen Lagerraum, mit einem Verschlusselement mit welchem der Lagerraum verschließbar ist, mit wenigstens einem Scharnier, mit welchem das Verschlusselement an dem Korpus angelenkt ist, sowie mit einem separat von dem Scharnier ausgebildeten Abstützkörper zum Abstützen des Scharniers, der Abstützkörper aufweisend einen ersten Befestigungsabschnitt mit wenigstens einem ersten Befestigungsmittel zur Verbindung mit dem Scharnier.The invention relates to a built-in household appliance with a body, with a storage space located therein, with a closure element with which the storage space can be closed, with at least one hinge with which the closure element is articulated to the body, and with a support body formed separately from the hinge for supporting the hinge, the support body having a first fastening section with at least one first fastening means for connection to the hinge.

Ein derartiges Einbauhaushaltsgerät kann beispielsweise ein Kältegerät, ein Geschirrspülgerät oder ein Gargerät sein.Such a built-in household appliance can be, for example, a refrigeration appliance, a dishwasher or a cooking appliance.

Insbesondere bei einem Kältegerät, wie beispielsweise einem Kühlschrank, einem Gefrierschrank oder einer Kühl-Gefrier-Kombination, kann durch das Verschlusselement (zum Beispiel Tür oder Klappe) eine erhebliche Gewichtskraft auf das Scharnier wirken, welche von dem Scharnier in den Korpus geleitet wird. Diese Gewichtskraft resultiert nicht nur aus der Gewichtskraft des Verschlusselements selbst. Vielmehr ergibt sich diese Gewichtskraft unter anderem auch durch die Beladung des Verschlusselements mit Kühlgut sowie einer möglicherweise an einer Außenseite des Verschlusselements angeordneten Möbelplatte als Dekorelement.In particular in the case of a refrigeration device, such as a refrigerator, a freezer or a fridge-freezer combination, the closure element (for example door or flap) can exert a considerable weight on the hinge, which is passed into the body from the hinge. This weight force results not only from the weight force of the closure element itself. Rather, this weight force also results from the loading of the closure element with items to be cooled and a furniture panel possibly arranged on an outside of the closure element as a decorative element.

Aus der DE 10 2014 225 362 A1 wird zur Erhöhung der mechanischen Stabilität sowie der Dauerfestigkeit ein metallisches Abstützelement vorgeschlagen, welches ein Hausgerätescharnier gegen zumindest ein Hausgerätegehäuseelement abstützt. Gemäß dem Ausführungsbeispiel nach den Figuren 10 bis 12 der DE 10 2014 225 362 A1 wird das Abstützelement dabei durch eine Schraube sowohl mit dem Hausgerätescharnier als auch mit einem Hausmöbel verschraubt. Dazu sind gemäß der DE 10 2014 225 362 A1 fluchtende Bohrungen in einem Hausmöbelbefestigungsbauteil des Hausgerätescharniers und einem Hausmöbelbefestigungselement des Abstützelementes vorgesehen.From the DE 10 2014 225 362 A1 a metallic support element is proposed to increase the mechanical stability and fatigue strength, which supports a household appliance hinge against at least one household appliance housing element. According to the embodiment of Figures 10 to 12 of DE 10 2014 225 362 A1 the support element is screwed by a screw both to the household appliance hinge and to household furniture. According to the DE 10 2014 225 362 A1 aligned bores are provided in a household furniture fastening component of the household appliance hinge and a household furniture fastening element of the support element.

Die Aufgabe der vorliegenden Erfindung ist es, ein gattungsgemäßes Einbauhaushaltsgerät zu verbessern.The object of the present invention is to improve a built-in household appliance of the generic type.

Diese Aufgabe wird gemäß dem unabhängigen Anspruch gelöst. Demzufolge ist bei einem Einbauhaushaltsgerät, mit einem Korpus, mit einem darin befindlichen Lagerraum, mit einem Verschlusselement mit welchem der Lagerraum verschließbar ist, mit wenigstens einem Scharnier mit welchem das Verschlusselement an dem Korpus angelenkt ist sowie mit einem separat von dem Scharnier ausgebildeten Abstützkörper zum Abstützen des Scharniers, der Abstützkörper aufweisend einen ersten Befestigungsabschnitt mit wenigstens einem ersten Befestigungsmittel zur Verbindung mit dem Scharnier vorgesehen, dass der mit dem Scharnier verbundene Abstützkörper einen von dem Scharnier beabstandeten, zweiten Befestigungsabschnitt mit wenigstens einem zweiten Befestigungsmittel zur Verbindung des Abstützkörpers mit einer Möbelwand aufweist.This object is achieved according to the independent claim. Accordingly, in a built-in household appliance with a body, with a storage space located therein, with a closure element with which the storage space can be closed, with at least one hinge with which the closure element is articulated on the body and with a support body formed separately from the hinge for supporting of the hinge, the support body having a first fastening portion with at least one first fastening means for connection to the hinge provided that the support body connected to the hinge has a second fastening portion spaced from the hinge with at least one second fastening means for connecting the support body to a furniture wall.

Unter einem "Einbauhausgerät" ist dabei ein Hausgerät zu verstehen, welches für eine bestimmungsgemäße Nutzung in eine Nische eingebaut wird. Die Nische kann beispielsweise durch Möbelwände, insbesondere Küchenmöbelwände, begrenzt sein.A "built-in house appliance" is to be understood as a house appliance which is installed in a niche for intended use. The niche can be limited, for example, by furniture walls, in particular kitchen furniture walls.

Das Scharnier kann zumindest abschnittsweise aus Metall bestehen. Beispielsweise können insbesondere ein Korpusverbindungsteil und ein Verschlusselementverbindungsteil aus Metall bestehen. Diese Verbindungsteile können Durchgangslöcher aufweisen, um eine Verschraubung des Scharniers mit dem Korpus bzw. dem Verschlusselement zu ermöglichen. Das Scharnier kann eine Schwenkbewegung des Verschlusselements gegenüber dem Korpus um eine Schwenkachse ermöglichen. Darüber hinaus kann das Scharnier auch eine translatorische Bewegung des Verschlusselements gegenüber dem Korpus ermöglichen. Denkbar ist, dass das Einbauhaushaltsgerät zwei oder mehrere Scharniere aufweist. Sofern das Verschlusselement durch z.B. zwei Scharniere angelenkt ist, sind deren Schwenkachsen koaxial ausgebildet. Sofern das Verschlusselement durch eine Tür gebildet ist, ist die Schwenkachse bei einem bestimmungsgemäß aufgestellten Einbauhaushaltsgerät z.B. senkrecht ausgerichtet.The hinge can consist of metal at least in sections. For example, a body connection part and a closure element connection part can in particular consist of metal. These connecting parts can have through holes in order to enable the hinge to be screwed to the body or the closure element. The hinge can enable a pivoting movement of the closure element relative to the body about a pivot axis. In addition, the hinge can also enable a translational movement of the closure element relative to the body. It is conceivable that the built-in household appliance has two or more hinges. If the closure element is linked by two hinges, for example, their pivot axes are coaxial. If the locking element is formed by a door, the swivel axis is aligned e.g. vertically in a built-in household appliance set up as intended.

Indem der Abstützkörper separat von dem Scharnier ausgebildet ist, ist dieser insbesondere kein Bauteil des Scharniers. Das Scharnier kann bzw. ist bestimmungsgemäß ohne den Abstützkörper am Korpus und dem Verschlusselement montierbar bzw. montiert. Das Scharnier weist typischerweise hierzu ein Korpusverbindungsteil und ein Verschlusselementverbindungsteil auf. Der Abstützkörper kann insbesondere als Nachrüstbauteil vorgesehen sein. Insbesondere kann der Abstützkörper montierbar sein, ohne dass das Scharnier von weder dem Korpus noch dem Verschlusselement demontiert werden muss.Since the support body is formed separately from the hinge, it is in particular not a component of the hinge. The hinge can or is intended to be mounted or mounted on the body and the closure element without the support body. The hinge is typically used for this purpose Body connection part and a closure element connection part. The support body can in particular be provided as a retrofit component. In particular, the support body can be mounted without the hinge having to be dismantled from either the body or the closure element.

Mittels des ersten Befestigungsabschnittes, insbesondere mittels des wenigstens einen ersten Befestigungsmittels, ist der Abstützkörper mit dem Scharnier verbindbar bzw. im montierten Zustand verbunden.By means of the first fastening section, in particular by means of the at least one first fastening means, the support body can be connected to the hinge or is connected in the assembled state.

Der erfindungsgemäße zweite Befestigungsabschnitt mit wenigstens einem zweiten Befestigungsmittel ist von dem Scharnier beabstandet angeordnet, d.h. dieser weist einen Abstand zu dem Scharnier auf und steht nicht direkt mit dem Scharnier in Kontakt. Der zweite Befestigungsabschnitt kann somit im montierten Zustand des Abstützkörpers nicht mit dem Scharnier direkt, z.B. über eine Schraube, verbunden werden. Demzufolge ist der zweite Befestigungsabschnitt auch von dem ersten Befestigungsabschnitt beabstandet.The second fastening section according to the invention with at least one second fastening means is arranged at a distance from the hinge, i.e. this is at a distance from the hinge and is not in direct contact with the hinge. The second fastening section cannot therefore be connected to the hinge directly, e.g. via a screw, when the support body is in the assembled state. As a result, the second fastening section is also spaced apart from the first fastening section.

Die vorliegende Erfindung geht davon aus, dass für einen optimalen Betrieb des Einbauhaushaltsgerätes eine präzise Anordnung des Verschlusselements gegenüber dem Korpus, insbesondere in einem geschlossenen Zustand des Verschlusselements, notwendig ist. Die vorliegende Erfindung beruht nun auf der Erkenntnis, dass bereits geringe Verdrehungen des Scharniers aufgrund der von dem Verschlusselement eingeleiteten Gewichtskraft nachteilige Auswirkungen auf den Betrieb des Einbauhaushaltsgerätes haben können. Derartige Verdrehungen wurden bei einem Einbauhaushaltsgerät mit senkrechter Schwenkachse des Verschlusselements um eine horizontal angeordnete Achse beobachtet. Bei einem Kältegerät können derartige Verdrehungen des Scharniers zu einem nicht optimal ausgerichteten Verschlusselement im geschlossenen Zustand führen. Dies wiederum kann im schlimmsten Fall zu Undichtigkeiten führen und somit die Effizienz des Einbauhaushaltsgeräts vermindern. Andererseits können diese Verdrehungen des Scharniers zu ungleichmäßigen Spalten zwischen dem Verschlusselement (bzw. einer dem Verschlusselement vorgelagerten Möbelplatte) und benachbarten Verschlusselementen oder Möbeln führen.The present invention is based on the fact that, for optimal operation of the built-in household appliance, a precise arrangement of the closure element with respect to the body, in particular when the closure element is in a closed state, is necessary. The present invention is based on the knowledge that even slight rotations of the hinge due to the weight introduced by the closure element can have adverse effects on the operation of the built-in household appliance. Such rotations were observed in a built-in household appliance with a vertical pivot axis of the closure element about a horizontally arranged axis. In the case of a refrigeration device, such rotations of the hinge can lead to a closure element that is not optimally aligned in the closed state. In the worst case, this in turn can lead to leaks and thus reduce the efficiency of the built-in household appliance. On the other hand, these rotations of the hinge can lead to uneven gaps between the closure element (or a furniture panel in front of the closure element) and adjacent closure elements or furniture.

Die Erfindung hat weiterhin erkannt, dass der beispielsweise aus der DE 10 2014 225 362 A1 bekannte Abstützkörper die mechanische Stabilität bzw. Dauerfestigkeit der Hausgerätevorrichtung verbessert, jedoch die im Rahmen der vorliegenden Erfindung beobachtete Verdrehung des Scharniers und den daraus resultierenden Folgen nur geringfügig entgegenwirken kann.The invention has also recognized that, for example, from the DE 10 2014 225 362 A1 known support body the mechanical stability or fatigue strength of Domestic appliance device improved, but the twisting of the hinge observed in the context of the present invention and the consequences resulting therefrom can only slightly counteract.

Erfindungsgemäß soll nun mittels des ersten Befestigungsabschnittes und des zweiten Befestigungsabschnittes eine örtliche Trennung zwischen der Befestigung des Abstützkörpers an dem Scharnier einerseits und an einer Möbelwand andererseits ermöglicht werden. Insbesondere wird durch den Abstand zwischen dem Scharnier und dem zweiten Befestigungsabschnitt bzw. dem Abstand zwischen dem ersten Befestigungsabschnitt und dem zweiten Befestigungsabschnitt einen Hebel gebildet. Dieser Hebel ermöglicht die Aufnahme eines auf das Scharnier wirkenden Kippmomentes bzw. Drehmomentes. Aufgrund des Hebels ermöglicht es die Erfindung durch den Abstützkörper verhältnismäßig große auf das Scharnier einwirkende Kippmomente durch einen verhältnismäßig kleinen bzw. einfach aufgebauten Abstützkörper aufzunehmen. Erfindungsgemäß kann der beobachteten Verdrehung des Scharniers somit auf einfache und kostengünstige Weise entgegengewirkt werden.According to the invention, a local separation between the fastening of the support body on the hinge on the one hand and on a furniture wall on the other hand is now to be made possible by means of the first fastening section and the second fastening section. In particular, a lever is formed by the distance between the hinge and the second fastening section or the distance between the first fastening section and the second fastening section. This lever enables a tilting moment or torque acting on the hinge to be absorbed. Due to the lever, the invention enables the support body to absorb relatively large tilting moments acting on the hinge by a relatively small or simply constructed support body. According to the invention, the observed rotation of the hinge can thus be counteracted in a simple and inexpensive manner.

Die Möbelwand kann beispielsweise eine Wand einer Nische sein, in welche das Einbauhaushaltsgerät angeordnet ist bzw. angeordnet werden kann. Die Möbelwand kann insbesondere eine Seitenwand dieser Nische sein.The furniture wall can, for example, be a wall of a niche in which the built-in household appliance is or can be arranged. The furniture wall can in particular be a side wall of this niche.

Ausführungsformen der vorliegenden Erfindung sind in den Unteransprüchen angegeben.Embodiments of the present invention are specified in the subclaims.

Je größer ein Abstand zwischen dem zweiten Befestigungsabschnitt, insbesondere des zweiten Befestigungsmittels, und dem ersten Befestigungsabschnitt, insbesondere dem ersten Befestigungsmittel, ist, desto größer ist der wirksame Hebel und desto wirksamer kann einer Verdrehung des Scharniers entgegengewirkt werden. Unter Berücksichtigung einer möglichst kompakten Bauweise des Abstützkörpers zeigte sich, dass ausreichend wirksame Effekte bereits erzielt werden, wenn vorgesehen wird, dass ein Abstand des zweiten Befestigungsabschnittes, insbesondere der zweiten Befestigungsmittel, von dem ersten Befestigungsabschnitt, insbesondere den ersten Befestigungsmitteln, mindestens 3 cm, mindestens 4 cm, mindestens 5 cm oder mindestens 6 cm beträgt.The greater a distance between the second fastening section, in particular the second fastening means, and the first fastening section, in particular the first fastening means, the greater the effective lever and the more effectively a rotation of the hinge can be counteracted. Taking into account the most compact possible construction of the support body, it was found that sufficiently effective effects are already achieved if it is provided that a distance of the second fastening section, in particular the second fastening means, from the first fastening section, in particular the first fastening means, is at least 3 cm, at least 4 cm, at least 5 cm or at least 6 cm.

Gemäß einer Ausführungsform vorgesehen, dass der erste Befestigungsabschnitt und der zweite Befestigungsabschnitt an zwei sich gegenüberliegenden Endabschnitten des Abstützkörpers ausgebildet sind. Auf diese Weise kann die Baugröße des Abstützkörpers optimal ausgenutzt werden. Unter einem Endabschnitt des Abstützkörpers ist dabei ein Abschnitt zu verstehen, der sich gemessen von einer freien Endkante des Abstützkörpers über maximal 30 %, vorzugsweise maximal 25 %, einer senkrecht zu der freien Endkante gemessenen Erstreckung des Abstützkörpers erstreckt.According to one embodiment, it is provided that the first fastening section and the second fastening section are formed on two opposite end sections of the support body. In this way, the size of the support body can be optimally used. An end section of the support body is understood to mean a section which, measured from a free end edge of the support body, extends over a maximum of 30%, preferably a maximum of 25%, of an extension of the support body measured perpendicularly to the free end edge.

Gemäß einer Ausführungsform ist vorgesehen, dass ein Verhältnis einer Länge zu einer Breite des Abstützkörpers mindestens dem Wert 3, mindestens dem Wert 4 oder mindestens dem Wert 5 entspricht. Die Länge des Abstützkörpers bezeichnet dabei die größte räumliche Erstreckung des Abstützkörpers, während die Breite einer senkrecht dazu gemessenen Erstreckung entspricht. Möglich ist, dass der erste Befestigungsabschnitt und der zweite Befestigungsabschnitt an zwei sich gegenüberliegenden Endabschnitten entlang einer Längsrichtung (d.h. entlang der maximalen Erstreckung des Abstützkörpers) ausgebildet sind. Denkbar ist dabei, dass eine Dicke des Abstützkörpers (eine räumliche Erstreckung des Abstützkörpers welche sowohl senkrecht zur Länge als auch zur Breite gemessen wird) kleiner ist, als die Breite. Durch einen entsprechend länglich ausgebildeten Abstützkörper können einerseits hohe Kippmomente aufgenommen werden. Andererseits ermöglicht die längliche Ausbildung eine kompakte Form des Abstützkörpers, sodass dieser insbesondere auch zur Nachrüstung bestehender Einbauhaushaltsgeräte verwendbar ist.According to one embodiment it is provided that a ratio of a length to a width of the support body corresponds to at least the value 3, at least the value 4 or at least the value 5. The length of the support body denotes the greatest spatial extent of the support body, while the width corresponds to an extent measured perpendicular thereto. It is possible for the first fastening section and the second fastening section to be formed at two opposite end sections along a longitudinal direction (i.e. along the maximum extent of the support body). It is conceivable that a thickness of the support body (a spatial extension of the support body which is measured both perpendicular to the length and to the width) is smaller than the width. On the one hand, high tilting moments can be absorbed by a correspondingly elongated support body. On the other hand, the elongated design enables the support body to have a compact shape so that it can also be used in particular for retrofitting existing built-in household appliances.

Gemäß einer Ausführungsform ist vorgesehen, dass der Abstützkörper aus einem Flachmaterial, insbesondere mit im Wesentlichen konstanter Dicke, besteht. Dies begünstigt beispielsweise, dass der Abstützkörper bei einem in eine Nische eingesetzten Einbauhaushaltsgerät vollständig (in Tiefenrichtung) vor dem Korpus und vollständig (in Breitenrichtung) neben dem Verschlusselement (in der geschlossenen Stellung) angeordnet ist bzw. werden kann. Unter im Wesentlichen konstanter Dicke ist hierbei zu verstehen, dass die Dicke kaum oder nur geringfügig variiert (z.B. resultierend aus Biegeumformungen). Die Dicke des Flachmateriales entspricht dabei der Materialstärke, unabhängig von möglichen Umbiegungen. Die ersten, zweiten oder dritten Befestigungsmittel werden für die Bemessung der Dicke nicht berücksichtigt. Insbesondere kann vorgesehen sein, dass die Breite des Abstützkörpers kleiner oder im Wesentlichen gleich groß ist, wie eine Tiefenerstreckung des geschlossenen Verschlusselements. Die "Tiefenerstreckung des geschlossenen Verschlusselements" entspricht dabei jener Erstreckung, welche sich von einer Frontfläche des Korpus bis zu einer Frontfläche des geschlossenen Verschlusselements erstreckt. Der Abstützkörper kann somit bezüglich seiner Breite vollständig vor der Frontfläche des Korpus positioniert werden, ohne dabei über die Frontfläche des Verschlusselements zu ragen. Sofern die Frontfläche des geschlossenen Verschlusselements bei einer Anordnung umfassend eine Nische, in welcher das Einbauhaushaltsgerät aufgenommen ist, in Tiefenrichtung hinter einer Frontfläche von Nischenwandungen (Deckwand, Seitenwand oder Bodenwand) liegt, kann die Breite des Abstützkörpers kleiner oder im Wesentlichen gleich dem Abstand zwischen der Frontfläche des Korpus und der Frontfläche der Nischenwandungen sein. Die Länge des Abstützkörpers kann größer, insbesondere um ein Vielfaches größer, sein, als die Tiefenerstreckung des geschlossenen Verschlusselements. Die Dicke kann vorzugsweise kleiner, insbesondere um ein Vielfaches kleiner, sein, als die Breite des Abstützkörpers. Dadurch kann der Abstützkörper problemlos auch nachträglich sowohl vor dem Korpus als auch neben dem geschlossenen Verschlusselement positioniert sein bzw. werden.According to one embodiment it is provided that the support body consists of a flat material, in particular with an essentially constant thickness. This favors, for example, that the support body is or can be arranged completely (in the depth direction) in front of the body and completely (in the width direction) next to the closure element (in the closed position) in a built-in household appliance inserted in a niche. Essentially constant thickness is to be understood here as meaning that the thickness hardly or only slightly varies (for example as a result of bending deformations). The thickness of the flat material corresponds to the material thickness, regardless of possible bending. The first, second or third fasteners are not taken into account when calculating the thickness. In particular, it can be provided that the width of the support body is smaller or essentially the same size as a depth extension of the closed closure element. The “depth extension of the closed closure element” corresponds to that extension which extends from a front surface of the body to a front surface of the closed closure element. The width of the support body can thus be positioned completely in front of the front surface of the body without protruding over the front surface of the closure element. If the front surface of the closed closure element in an arrangement comprising a niche in which the built-in household appliance is received lies behind a front surface of niche walls (top wall, side wall or bottom wall) in the depth direction, the width of the support body can be smaller or essentially equal to the distance between the Be the front surface of the body and the front surface of the niche walls. The length of the support body can be greater, in particular many times greater, than the depth of the closed closure element. The thickness can preferably be smaller, in particular many times smaller, than the width of the support body. As a result, the support body can also be positioned in front of the body as well as next to the closed closure element without any problems.

Zwar ist grundsätzlich eine stoffschlüssige Verbindung zwischen dem ersten Befestigungsabschnitt und dem Scharnier möglich. Dabei kann das erste Befestigungsmittel durch z.B. eine Klebefläche gebildet sein. Vorzugsweise ist jedoch vorgesehen, dass der erste Befestigungsabschnitt, insbesondere das erste Befestigungsmittel, eine kraftschlüssige und/oder eine formschlüssige Verbindung mit dem Scharnier ermöglicht bzw. im montierten Zustand des Abstützkörpers bildet.In principle, a material connection between the first fastening section and the hinge is possible. The first fastening means can be formed by an adhesive surface, for example. Preferably, however, it is provided that the first fastening section, in particular the first fastening means, enables a non-positive and / or positive connection with the hinge or, in the assembled state of the support body, forms it.

Möglich ist dabei beispielsweise, dass die Verbindung durch eine Steckverbindung gebildet ist. Eine Steckverbindung umfasst ein Steckelement welches in eine Aufnahme gesteckt wird. Jeweils eines von Steckelement und Aufnahme kann dabei durch das erste Befestigungsmittel und das jeweils andere an dem Scharnier ausgebildet sein. Um insbesondere die Möglichkeit einer Nachrüstbarkeit bestehender Einbauhaushaltsgeräte zu vereinfachen, ist gemäß einer Ausführungsform vorgesehen, dass das wenigstens eine erste Befestigungsmittel ein Steckelement bildet, welches in eine Aufnahme an dem Scharnier eingreift. Auf diese Weise kann eine bereits bestehende Aufnahme an dem Scharnier zur Verbindung mit dem Abstützkörper genutzt werden. Konstruktive Änderungen an dem Scharnier sind somit nicht notwendig. Die Aufnahme an dem Scharnier kann insbesondere durch ein Durchgangsloch gebildet sein. Dabei kann es sich um ein Durchgangsloch handeln, welches bei einem herkömmlichen Einbau des Einbauhaushaltsgeräts ohne den Abstützkörper in eine Nische zur Befestigung (z.B. Verschraubung) an einer Möbelwand dienen würde.It is possible, for example, that the connection is formed by a plug connection. A plug connection comprises a plug element which is inserted into a receptacle. One of the plug-in element and receptacle can be formed by the first fastening means and the other on the hinge. In order to simplify in particular the possibility of retrofitting existing built-in household appliances, one embodiment provides that the at least one first fastening means forms a plug-in element which engages in a receptacle on the hinge. In this way, an existing recording can be attached to the Hinge can be used to connect to the support body. Constructive changes to the hinge are therefore not necessary. The receptacle on the hinge can in particular be formed by a through hole. This can be a through hole, which would be used in a conventional installation of the built-in household appliance without the support body in a niche for fastening (eg screwing) to a furniture wall.

Gemäß einer Ausführungsform ist vorgesehen, dass das erste Befestigungsmittel durch einen Zapfen oder einen Bolzen oder durch eine Zunge gebildet ist. Der Zapfen kann insbesondere einen Kreisquerschnitt aufweisen. Die Zunge kann insbesondere einen im wesentlichen rechteckförmigen Querschnitt aufweisen. Der Zapfen bzw. die Zunge können einstückig an dem Abstützkörper ausgebildet sein. So kann beispielsweise der Abstützkörper ein Stanz-Biege-Bauteil sein, an welchem die Zunge ausgeformt ist. Denkbar ist jedoch auch, dass der Zapfen bzw. die Zunge durch ein separates Bauteil gebildet ist, welches mit einem Grundkörper des Abstützkörpers verbunden ist, insbesondere an diesen verliersicher befestigt ist. Unter einer "verliersicheren Befestigung" ist dabei zu verstehen, dass die beiden jeweiligen Bauteile (Grundkörper und Zapfen bzw. Zunge) sich bei der Montage nicht ungewünscht voneinander lösen. Insbesondere kann vorgesehen sein, dass der Zapfen bzw. die Zunge in eine Öffnung, insbesondere ein Durchgangsloch, des Grundkörpers eingepresst und/oder in diesem verlötet oder verschweißt ist. Denkbar ist auch, dass der Zapfen bzw. die Zunge in die Öffnung eingeklebt ist. Der Zapfen bzw. die Zunge erstrecken sich jeweils insbesondere von einer Basis zu einem freien Ende. Dabei können sie sich ausgehend von einem die Basis einfassenden Abschnitt des Abstützkörpers senkrecht bezüglich diesem Abschnitt erstrecken. Gemäß einer Ausführungsform ist vorgesehen, dass sich der Zapfen oder die Zunge in Richtung des freien Endes des Zapfens oder der Zunge verjüngt. Denkbar ist insbesondere, dass sich der Zapfen bzw. die Zunge ausgehend von der Basis bis zu dem freien Ende durchgehend, d.h. kontinuierlich, verjüngt, insbesondere eine konstante Verjüngung vorliegt. Die Verjüngung ermöglicht eine sicherere Befestigung des Abstützkörpers an dem Scharnier auch unter der Berücksichtigung möglicherweise auftretender Toleranzen der korrespondierenden Durchgangslöcher im Scharnier. Gemäß einer Ausführungsform ist vorgesehen, dass der Zapfen bzw. die Zunge des mit dem Scharnier verbundenen Abstützkörpers in ein Durchgangsloch des Scharniers eingreift. Das Durchgangsloch kann insbesondere kreisförmig oder schlitzartig sein oder ein Langloch sein und einen geschlossenen Rand aufweisen.According to one embodiment it is provided that the first fastening means is formed by a pin or a bolt or by a tongue. The pin can in particular have a circular cross section. The tongue can in particular have a substantially rectangular cross section. The pin or the tongue can be formed in one piece on the support body. For example, the support body can be a stamped and bent component on which the tongue is formed. However, it is also conceivable that the pin or the tongue is formed by a separate component which is connected to a base body of the support body, in particular is fastened to it in a captive manner. A "captive fastening" is understood to mean that the two respective components (base body and pin or tongue) do not become detached from one another in an undesired manner during assembly. In particular, it can be provided that the pin or the tongue is pressed into an opening, in particular a through hole, in the base body and / or soldered or welded therein. It is also conceivable that the pin or the tongue is glued into the opening. The pin or the tongue each extend in particular from a base to a free end. Starting from a section of the support body enclosing the base, they can extend perpendicularly with respect to this section. According to one embodiment it is provided that the pin or the tongue tapers in the direction of the free end of the pin or the tongue. In particular, it is conceivable that the pin or the tongue tapers continuously, ie continuously, starting from the base to the free end, in particular there is a constant taper. The taper enables the support body to be securely fastened to the hinge, also taking into account any tolerances that may occur in the corresponding through holes in the hinge. According to one embodiment it is provided that the pin or the tongue of the support body connected to the hinge engages in a through hole of the hinge. The through hole can in particular be circular or slot-like or be an elongated hole and have a closed edge.

Möglich ist ebenso, dass die Verbindung zwischen dem Abstützkörper und dem Scharnier durch eine Schraubverbindung gebildet ist. So ist gemäß einer Ausführungsform vorgesehen, dass das wenigstens eine erste Befestigungsmittel des ersten Befestigungsabschnitts durch ein Durchgangsloch gebildet ist, durch welches eine Schraube dringt, und wobei diese Schraube auch durch ein, vorzugsweise fluchtendes, Durchgangsloch des Scharniers dringt. Denkbar ist dabei insbesondere, dass die Schraube darüber hinaus in die Möbelwand schraubbar ist bzw. geschraubt ist (d.h. dass die Schraube entsprechend lang ist).It is also possible that the connection between the support body and the hinge is formed by a screw connection. According to one embodiment, it is provided that the at least one first fastening means of the first fastening section is formed by a through hole through which a screw penetrates, and this screw also penetrates through a, preferably aligned, through hole of the hinge. In particular, it is conceivable that the screw can also be screwed or is screwed into the furniture wall (i.e. that the screw is correspondingly long).

Gemäß einer Ausführungsform ist vorgesehen, dass an dem ersten Befestigungsabschnitt zwei oder mehrere erste Befestigungsmittel ausgebildet sind, die voneinander beabstandet sind. Die zwei oder mehreren ersten Befestigungsmitteln können insbesondere identisch hinsichtlich Form und/oder Größe sein.According to one embodiment it is provided that two or more first fastening means are formed on the first fastening section, which are spaced from one another. The two or more first fastening means can in particular be identical in terms of shape and / or size.

Gemäß einer Ausführungsform ist vorgesehen, dass der erste Befestigungsabschnitt wenigstens zwei erste Befestigungsmittel aufweist, die eine Kraftübertragung zwischen dem Abstützkörper und dem Scharnier jeweils lediglich in zwei im Wesentlichen senkrecht zueinander orientierten Richtungen ermöglichen. Die zwei ersten Befestigungsmittel sind insbesondere separat voneinander ausgebildet. Denkbar ist das ein erstes Befestigungsmittel eine Kraftübertragung lediglich in vertikaler Richtung ermöglicht, während ein weiteres erstes Befestigungsmittel eine Kraftübertragung lediglich in horizontaler Richtung ermöglicht. Jedes erste Befestigungsmittel überträgt somit Kräfte auf das Scharnier lediglich in einer Richtung, während es in einer senkrecht hierzu orientierten Richtung freigestellt ist, d.h. keine Kräfte überträgt. Hierzu kann zwischen den ersten Befestigungsmitteln und dem Scharnier in jener Richtung, in der keine Kräfte übertragen werden, ein Spiel bzw. ein Spalt vorgesehen sein. Diese Auftrennung der Kraftübertragungsrichtungen auf zwei erste Befestigungselemente ermöglicht eine Verbindung des Abstützkörpers mit dem Scharnier, welche weniger anfällig gegenüber fertigungsbedingter Toleranzen ist. Gemäß einer Ausführungsform vorgesehen, dass ein erstes Befestigungsmittel durch einen Zapfen bzw. eine Zunge gebildet ist und ein weiteres erstes Befestigungsmittel durch eine Stützfläche gebildet ist. Die Stützfläche ist an dem Abstützkörper ausgebildet. Insbesondere kann vorgesehen sein, dass die Stützfläche im Wesentlichen horizontal ausgerichtet ist. In diesem Fall werden Gewichtskräfte im Wesentlichen ausschließlich über die Stützfläche übertragen. Die Stützfläche kann eben ausgebildet sein. Denkbar ist, dass die Stützfläche bezüglich einer Breitenrichtung des Abstützkörpers (z.B. Tiefenrichtung des Einbauhaushaltsgeräts) im wesentlichen horizontal orientiert und bezüglich einer Höhenrichtung des Abstützkörpers (z.B. Höhenrichtung des Einbauhaushaltsgeräts) geneigt orientiert ist. Auf diese Weise kann die Stützfläche gegen eine im wesentlichen horizontal orientierte Anschlagsfläche des Scharniers bei der Montage des Abstützkörpers verspannt werden. Auch dies führt zu einer Reduzierung der Auswirkungen fertigungsbedingter Toleranzen.According to one embodiment it is provided that the first fastening section has at least two first fastening means, which enable a force transmission between the support body and the hinge in each case only in two directions that are essentially perpendicular to one another. The two first fastening means are in particular formed separately from one another. It is conceivable that a first fastening means enables force to be transmitted only in the vertical direction, while a further first fastening means enables force to be transmitted only in the horizontal direction. Each first fastening means thus transmits forces to the hinge only in one direction, while it is exposed in a direction oriented perpendicular thereto, ie it does not transmit any forces. For this purpose, a play or a gap can be provided between the first fastening means and the hinge in the direction in which no forces are transmitted. This separation of the force transmission directions on two first fastening elements enables a connection of the support body to the hinge, which is less susceptible to manufacturing-related tolerances. According to one embodiment it is provided that a first fastening means is formed by a pin or a tongue and a further first fastening means is formed by a support surface. The support surface is formed on the support body. In particular, it can be provided that the support surface is oriented essentially horizontally. In this case weight forces are transmitted essentially exclusively via the support surface. The support surface can be flat. It is conceivable that the support surface is oriented essentially horizontally with respect to a width direction of the support body (eg depth direction of the built-in household appliance) and inclined with respect to a height direction of the support body (eg height direction of the built-in household appliance). In this way, the support surface can be braced against a substantially horizontally oriented stop surface of the hinge during the assembly of the support body. This also leads to a reduction in the effects of manufacturing-related tolerances.

Gemäß einer Ausführungsform ist vorgesehen, dass das zweite Befestigungsmittel durch ein Durchgangsloch gebildet ist. Möglich ist, dass das Durchgangsloch ein Innengewinde aufweist. Für eine Befestigung des Abstützkörpers an einer Möbelwand ist es jedoch ausreichend, ein gewindefreies Durchgangsloch vorzusehen.According to one embodiment it is provided that the second fastening means is formed by a through hole. It is possible that the through hole has an internal thread. For fastening the support body to a furniture wall, however, it is sufficient to provide a thread-free through hole.

Gemäß einer Ausführungsform ist vorgesehen, dass an dem zweiten Befestigungsabschnitt zwei oder mehrere zweite Befestigungsmittel ausgebildet sind, die voneinander beabstandet sind. Hierdurch kann eine bessere Befestigung des Abstützkörpers an der Möbelwand ermöglicht werden. Insbesondere kann eine bessere Krafteinleitung und eine bessere Aufnahme eines auf das Scharnier einwirkenden Kippmomentes ermöglicht werden.According to one embodiment it is provided that two or more second fastening means are formed on the second fastening section, which are spaced apart from one another. This enables better fastening of the support body to the furniture wall. In particular, a better introduction of force and better absorption of a tilting moment acting on the hinge can be made possible.

Zur weiteren Verbesserung der Verbindung zwischen dem Abstützkörper und der Möbelwand ist gemäß einer Ausführungsform vorgesehen, dass der Abstützkörper einen dritten Befestigungsabschnitt mit wenigstens einem dritten Befestigungsmittel zur Verbindung des Abstützkörpers mit der Möbelwand aufweist. Dabei kann gemäß einer Ausführungsform vorgesehen sein, dass der dritte Befestigungsabschnitt bei einer gedanklichen Verbindungslinie zwischen dem ersten Befestigungsabschnitt und dem zweiten Befestigungsabschnitt zwischen dem ersten Befestigungsabschnitt und dem zweiten Befestigungsabschnitt angeordnet ist. Das wenigstens eine dritte Befestigungsmittel kann doch ein Durchgangsloch gebildet sein und/oder hinsichtlich Form und Größe identisch zu dem wenigstens einen zweiten Befestigungsmittel sein. Denkbar ist, dass der dritte Befestigungsabschnitt mehrere separat voneinander angeordnete dritte Befestigungsmittel aufweist, die jeweils hinsichtlich Form und/oder Größe identisch sind.To further improve the connection between the support body and the furniture wall, one embodiment provides that the support body has a third fastening section with at least one third fastening means for connecting the support body to the furniture wall. It can be provided according to one embodiment that the third fastening section is arranged between the first fastening section and the second fastening section in the case of an imaginary connecting line between the first fastening section and the second fastening section. The at least one third fastening means can be formed as a through hole and / or be identical to the at least one second fastening means in terms of shape and size. It is conceivable for the third fastening section to be several separate from one another has arranged third fastening means which are each identical in terms of shape and / or size.

Gemäß einer Ausführungsform ist vorgesehen, dass der Abstützkörper teilweise oder vollständig aus Metall besteht. Hierdurch wird auch bei einem länglich ausgebildeten Abstützkörper eine gute Kraftübertragung innerhalb des Abstützkörpers ermöglicht.According to one embodiment it is provided that the support body consists partially or completely of metal. As a result, good power transmission within the support body is made possible even with an elongated support body.

Gemäß einer Ausführungsform ist vorgesehen, dass der Abstützkörper einstückig ausgebildet ist. Bei dem Abstützkörper kann es sich beispielsweise um ein, insbesondere metallisches, Gussbauteil handeln. Sofern der Abstützkörper aus Metall besteht, kann es sich auch um ein Stanz-Biege-Bauteil handeln. Sofern der Abstützkörper mehrstückig ausgebildet ist, ist insbesondere denkbar, dass der Abstützkörper aus einem Grundkörper sowie wenigstens einem, zwei oder mehreren als separate(s) Bauteil(e) ausgeführten Befestigungsmittel(n) besteht. Bei einer mehrstückigen Ausbildung kann vorgesehen sein, dass der Abstützkörper einstoffig ausgebildet.According to one embodiment it is provided that the support body is formed in one piece. The support body can be, for example, a cast component, in particular a metallic one. If the support body is made of metal, it can also be a stamped and bent component. If the support body is formed in several pieces, it is particularly conceivable that the support body consists of a base body and at least one, two or more fastening means designed as separate component (s). In the case of a multi-piece design, it can be provided that the support body is made in one material.

Gemäß einer Ausführungsform ist vorgesehen, dass das Einbauhaushaltsgerät ein Distanzelement aufweist, insbesondere eine Distanzplatte, welche zwischen dem Abstützkörper und der Möbelwand angeordnet werden kann bzw. ist. Die Distanzplatte ist insbesondere separat von dem Abstützkörper und dem Scharnier ausgebildet und kann bedarfsweise zwischen dem Abstützkörper und/oder dem Scharnier einerseits und der Möbelwand andererseits montiert werden, um je nach Einbausituation auftretende Spalte auszugleichen.According to one embodiment it is provided that the built-in household appliance has a spacer element, in particular a spacer plate, which can or is arranged between the support body and the furniture wall. The spacer plate is in particular formed separately from the support body and the hinge and, if necessary, can be mounted between the support body and / or the hinge on the one hand and the furniture wall on the other hand in order to compensate for any gaps that occur depending on the installation situation.

Gemäß einer Ausführungsform ist vorgesehen, dass das Scharnier ein Mehrgelenkscharnier ist. Insbesondere kann vorgesehen sein, dass das Scharnier eine rotatorische und eine translatorische Bewegung des Verschlusselements gegenüber dem Korpus ermöglicht.According to one embodiment it is provided that the hinge is a multi-joint hinge. In particular, it can be provided that the hinge enables a rotational and a translational movement of the closure element with respect to the body.

Eine erfindungsgemäße Anordnung umfasst ein erfindungsgemäßes Einbauhaushaltsgerät sowie zumindest eine Möbelwand, z.B. eine vertikale Wand. Die Möbelwand kann eine Seitenwand einer Nische sein, in welche das Einbauhaushaltsgerät aufgenommen ist. Die Möbelwand kann im Wesentlichen oder vollständig aus Holz bestehen.An arrangement according to the invention comprises a built-in household appliance according to the invention and at least one furniture wall, for example a vertical wall. The furniture wall can be a side wall of a niche in which the built-in household appliance is received. The furniture wall can consist essentially or entirely of wood.

Mit Angaben "oben", "unten", "vorne", "hinten, "waagrecht", "Tiefenrichtung", "Breitenrichtung", "Höhenrichtung" etc. sind die bei bestimmungsgemäßen Gebrauch und bestimmungsgemäßem Anordnen des Einbauhaushaltsgerätes und bei einem dabei vor dem Einbauhaushaltsgerät stehenden und in Richtung des Einbauhaushaltsgerätes blickenden Beobachters gegebenen Positionen und Orientierungen angegeben.With information "above", "below", "front", "rear", "horizontal", "depth direction", "width direction", "height direction" etc. are those with intended use and intended arrangement of the built-in household appliance and with one in front of the Built-in household appliance standing and in the direction of the built-in household appliance observer given positions and orientations.

Ein Ausführungsbeispiel der vorliegenden Erfindung wird anhand der beigefügten Figuren erläutert. Dabei zeigen:

Fig. 1: eine schematische, perspektivische Darstellung eines erfindungsgemäßen Einbauhaushaltsgeräts in einer Nische;
Fig. 2: eine vergrößerte Darstellung aus Fig. 1;
Fig. 3: eine Schnittdarstellung entlang der Schnittebene III-III aus Fig. 2;
Fig. 4: eine vergrößerte Darstellung aus Fig. 1;
Fig. 5: ein Abstützkörper gemäß einem ersten Ausführungsbeispiel;
Fig. 6: ein Abstützkörper gemäß einem zweiten Ausführungsbeispiel;
Fig. 7: eine Teildarstellung eines Abstützkörpers gemäß einem dritten Ausführungsbeispiel;
Fig. 8: eine Teildarstellung eines Abstützkörpers gemäß einem vierten Ausführungsbeispiel;
Fig. 9: eine Teildarstellung eines Abstützkörpers gemäß einem vierten Ausführungsbeispiel und
Fig. 10: eine zu Fig. 2 vergleichbare Ansicht gemäß dem Stand der Technik.

An embodiment of the present invention is explained with reference to the accompanying figures. Show:

Fig. 1: a schematic, perspective illustration of a built-in household appliance according to the invention in a niche;
Fig. 2: an enlarged view Fig. 1 ;
Fig. 3: a sectional view along the sectional plane III-III Fig. 2 ;
Fig. 4: an enlarged view Fig. 1 ;
Fig. 5: a support body according to a first embodiment;
Fig. 6: a support body according to a second embodiment;
Fig. 7: a partial representation of a support body according to a third embodiment;
Fig. 8: a partial representation of a support body according to a fourth embodiment;
Fig. 9: a partial representation of a support body according to a fourth embodiment and
Fig. 10: one to Fig. 2 comparable view according to the prior art.

In Fig. 1 ist ein Einbauhaushaltsgerät in Form eines Einbauhaushaltskältegeräts 1 gezeigt, welches zum Lagern und Konservieren von Lebensmitteln ausgebildet ist. X bezeichnet eine Höhenrichtung, Z eine Breitenrichtung und Y eine Tiefenrichtung. Das Einbauhaushaltskältegerät 1 ist in diesem Ausführungsbeispiel ein Kühlschrank und ist in einer durch Küchenmöbel gebildeten Nische 2 aufgenommen. Die Nische 2 wird durch eine Bodenwand 3, Seitenwände 4,5 sowie eine Deckwand 6 gebildet. Die Wände der Nische sind nicht Bestandteil des Einbauhaushaltsgerätes 1 und bestehen aus Holz. Ein Korpus 7 des Einbauhaushaltskältegeräts 1 ist vollständig in der Nische 2 aufgenommen. Der Korpus 7 weist einen darin befindlichen Lagerraum 8 zur Lagerung von Kühlgut auf. Der Lagerraum 8 ist durch ein Verschlusselement 9 verschließbar. Das Verschlusselement 9 ist durch eine Tür gebildet und ist über Scharniere 10,11 gelenkig an dem Korpus 7 angelenkt. Das Verschlusselement 9 ist frontseitig durch eine Möbelplatte, insbesondere eine Möbelfront 12, verkleidet. Die Möbelfront 12 ist dabei an den Verschlusselement 9 mittels einer Befestigungsvorrichtung 13 (siehe Fig. 2) befestigt und kann darüber hinaus auch an einem oder beiden Scharnieren 10,11 befestigt sein.In Fig. 1 a built-in household appliance is shown in the form of a built-in household refrigerator 1 which is designed for storing and preserving food. X denotes a height direction, Z a width direction, and Y a depth direction. In this exemplary embodiment, the built-in household refrigerator 1 is a refrigerator and is accommodated in a niche 2 formed by kitchen furniture. The niche 2 is formed by a bottom wall 3, side walls 4, 5 and a top wall 6. The walls of the niche are not part of the built-in household appliance 1 and are made of wood. A body 7 of the built-in household refrigeration device 1 is completely accommodated in the niche 2. The body 7 has a storage space 8 located therein for storing items to be cooled. The storage space 8 can be closed by a closure element 9. The closure element 9 is formed by a door and is articulated to the body 7 via hinges 10, 11. The closure element 9 is clad on the front side by a furniture panel, in particular a furniture front 12. The furniture front 12 is attached to the closure element 9 by means of a fastening device 13 (see FIG Fig. 2 ) and can also be attached to one or both hinges 10, 11.

Der Korpus 7 weist Innenwände auf, die insbesondere durch einen einstückig gebildeten Innenbehälter ausgebildet sind und den Lagerraum 8 zumindest abschnittsweise begrenzen. An seitlichen Innenwänden des Korpus 7 sind Befestigungsmittel 22, in Form von Aufnahmenuten angeordnet, um nicht dargestellte Fachböden zur Lagerung von Kühlgut zu befestigen. Die Innenwände des Korpus 7 werden durch Außenwände des Korpus 7 eingefasst, wobei in einem Hohlraum zwischen den Innenwänden und den Außenwänden thermisches Isolationsmaterial angeordnet ist.The body 7 has inner walls which are formed in particular by an inner container formed in one piece and delimit the storage space 8 at least in sections. Fastening means 22 in the form of receiving grooves are arranged on the lateral inner walls of the body 7 in order to fasten shelves (not shown) for storing items to be cooled. The inner walls of the body 7 are bordered by outer walls of the body 7, thermal insulation material being arranged in a cavity between the inner walls and the outer walls.

Fig. 1 zeigt das Verschlusselement 9 in einer geöffneten Position. Das Verschlusselement 9 weist eine Innenwand und eine dazu beabstandete Außenwand auf. Thermisches Isolationsmaterial ist in einem Hohlraum zwischen der Innenwand und der Außenwand des Verschlusselements 9 angeordnet. Das Verschlusselement 9 weist mehrere Türabsteller 19 zur Aufnahme von Kühlgut auf. Im geschlossenen Zustand des Verschlusselements 9 kontaktiert eine Dichtung 20, welche an den Verschlusselement 9 montiert ist, einen den Aufnahmeraum 8 einfassenden Flansch 21. Fig. 1 shows the closure element 9 in an open position. The closure element 9 has an inner wall and an outer wall spaced apart therefrom. Thermal insulation material is arranged in a cavity between the inner wall and the outer wall of the closure element 9. The closure element 9 has several door racks 19 for receiving refrigerated goods. In the closed state of the closure element 9, a seal 20, which is mounted on the closure element 9, makes contact with a flange 21 enclosing the receiving space 8.

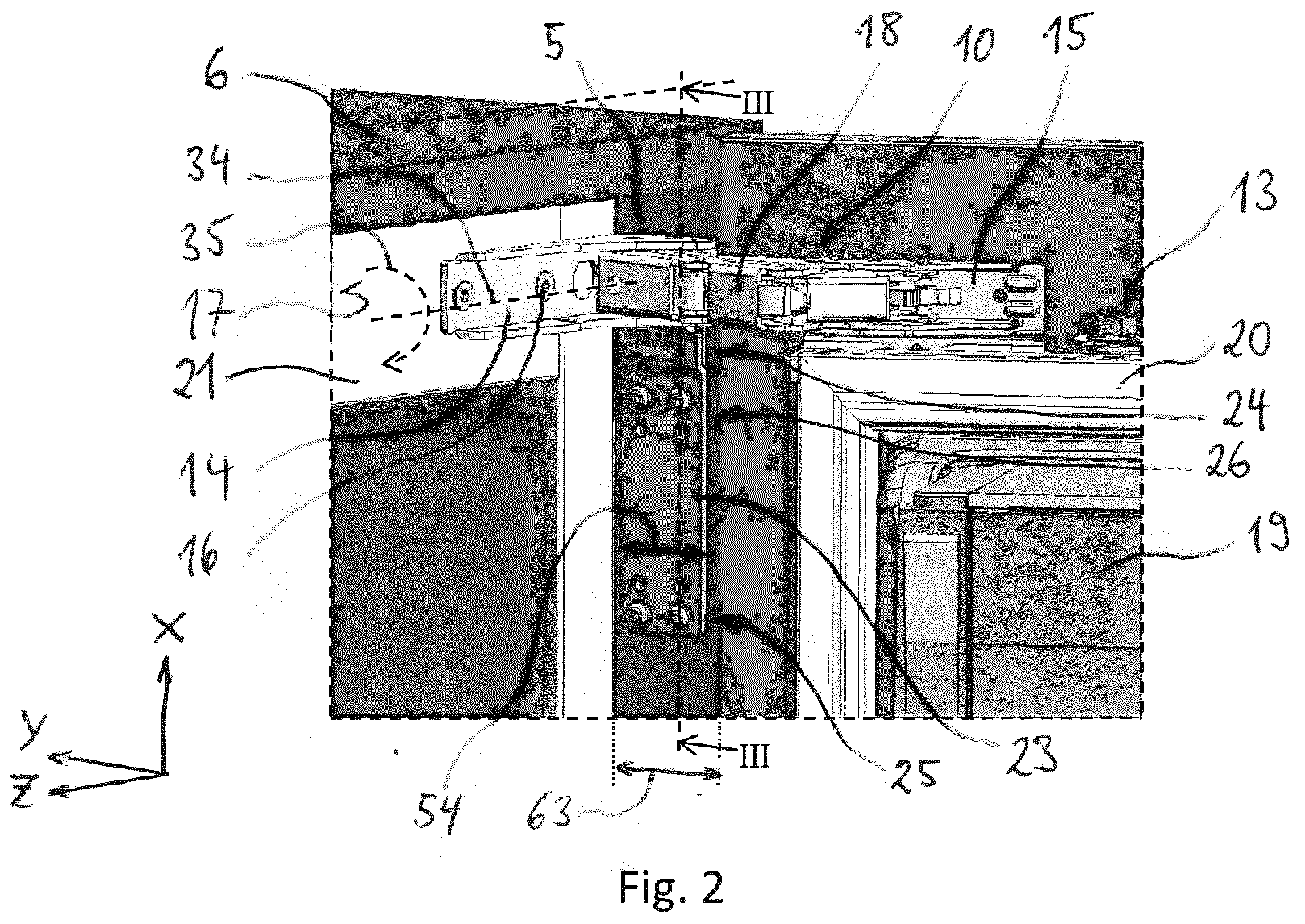

Wie in der vergrößerten Darstellung der Fig. 2 des oberen Scharniers 10 aus Fig. 1 zu erkennen ist, umfasst das Scharnier 10 ein Korpusverbindungsteil 14 sowie ein Verschlusselementverbindungsteil 15. Das Korpusverbindungsteil 14 ist mittels Schrauben 16 ortsfest an dem Korpus 7 befestigt und sitzt dabei auf einer Frontfläche 17 des Korpus 7. Das Verschlusselementverbindungsteil 15 ist mittels nicht dargestellter Schrauben ortsfest an einer Frontseite des Verschlusselements 9 befestigt. Das Scharnier 10 weist weiterhin ein Kopplungsstück 18 auf, welches das Korpusverbindungsteil 14 und das Verschlusselementverbindungsteil 15 gelenkig miteinander verbindet. Das Scharnier 10 ist ein Mehrgelenkscharnier. Das Scharnier 10 weist eine vertikale, d. h. parallel zur Höhenrichtung X, ausgerichtete Schwenkachse auf.As in the enlarged view of the Fig. 2 of the upper hinge 10 Fig. 1 can be seen, the hinge 10 comprises a body connecting part 14 and a Closure element connection part 15. The body connection part 14 is fixedly attached to the body 7 by means of screws 16 and sits on a front surface 17 of the body 7. The closure element connection part 15 is fixedly attached to a front side of the closure element 9 by means of screws (not shown). The hinge 10 also has a coupling piece 18 which connects the body connecting part 14 and the closure element connecting part 15 to one another in an articulated manner. The hinge 10 is a multi-joint hinge. The hinge 10 has a vertical pivot axis, that is to say parallel to the height direction X, oriented.

Das Scharnier 10 ist mittels eines Abstützkörpers 23 mit einer der Seitenwände, nämlich mit der rechten Seitenwand 5 als Möbelwand, verbunden. Dabei ist der Abstützkörper 23 mittels eines ersten Befestigungsabschnitts 24 mit dem Scharnier 10 und mittels eines zweiten Befestigungsabschnitts 25 mit der Seitenwand 5 verbunden. Der Abstützkörper 23 weist darüber hinaus einen dritten Befestigungsabschnitt 26 auf, welcher ebenfalls zur Befestigung des Abstützkörpers 23 an der Seitenwand 5 dient. Der dritte Befestigungsabschnitt 26 ist dabei entlang einer gedachten Linie zwischen dem ersten Befestigungsabschnitt 24 und dem zweiten Befestigungsabschnitts 25 dazwischenliegend angeordnet. Das Scharnier 10 ist lediglich mittelbar über den Abstützkörper 23 mit der Seitenwand 5 verbunden. Der Abstützkörper 23 stellt ein gegenüber dem Scharnier 10 separates Bauteil dar.The hinge 10 is connected by means of a support body 23 to one of the side walls, namely to the right side wall 5 as a furniture wall. The support body 23 is connected to the hinge 10 by means of a first fastening section 24 and to the side wall 5 by means of a second fastening section 25. The support body 23 also has a third fastening section 26, which is also used to fasten the support body 23 to the side wall 5. The third fastening section 26 is arranged along an imaginary line between the first fastening section 24 and the second fastening section 25 in between. The hinge 10 is only indirectly connected to the side wall 5 via the support body 23. The support body 23 is a separate component from the hinge 10.

Wie insbesondere in der Schnittdarstellung gemäß Fig. 3 zu erkennen ist, weißt der erste Befestigungsabschnitt 24 zwei erste Befestigungsmittel 27 auf. Jedes der ersten Befestigungsmittel 27 ist dabei doch einen Zapfen gebildet und greift in Öffnungen 28 des Scharniers 10 ein. Die Öffnungen 28 sind durch Durchgangslöcher in einem flanschartigen Scharnierfortsatz 29 gebildet. Dieser Scharnierfortsatz 29 dient gemäß dem Stand der Technik dazu, das Scharnier direkt mittels Schrauben an der Seitenwand 5 zu befestigen. Der Scharnierfortsatz 29 ist ein integraler Bestandteil des Scharniers 10. Die ersten Befestigungsmittel 27 greifen mittels einer Presspassung in die Öffnungen 28 ein.As in particular in the sectional view according to Fig. 3 As can be seen, the first fastening section 24 has two first fastening means 27. Each of the first fastening means 27 is formed as a pin and engages in openings 28 of the hinge 10. The openings 28 are formed by through holes in a flange-like hinge extension 29. According to the prior art, this hinge extension 29 serves to fasten the hinge directly to the side wall 5 by means of screws. The hinge extension 29 is an integral part of the hinge 10. The first fastening means 27 engage in the openings 28 by means of a press fit.

Der zweite Befestigungsabschnitt 25 weist vier zweite Befestigungsmittel 30 auf, welche durch Durchgangslöcher gebildet sind. Die zweiten Befestigungsmittel 30 sind jeweils identisch zueinander ausgebildet und beabstandet voneinander angeordnet. Die Verbindung des zweiten Befestigungsabschnitts 25 mit der Seitenwand 5 erfolgt über Schrauben 31.The second fastening section 25 has four second fastening means 30 which are formed by through holes. The second fastening means 30 are each designed to be identical to one another and are arranged at a distance from one another. The The second fastening section 25 is connected to the side wall 5 by means of screws 31.

Der dritte Befestigungsabschnitt 26 weist ebenfalls vier dritte Befestigungsmittel 32 auf, welche durch Durchgangslöcher gebildet sind. Auch die dritten Befestigungsmittel 32 sind identisch zueinander ausgebildet und beabstandet voneinander angeordnet. Der Abstützkörper 23 ist über den dritten Befestigungsabschnitt 26 mittels Schrauben 33 zusätzlich an der Seitenwand 5 befestigt.The third fastening section 26 also has four third fastening means 32 which are formed by through holes. The third fastening means 32 are also identical to one another and are arranged at a distance from one another. The support body 23 is additionally fastened to the side wall 5 via the third fastening section 26 by means of screws 33.

Der Abstützkörper 23 verhindert bzw. reduziert ein Verdrehen bzw. Verkippen des Scharniers 10 um eine horizontale Achse 34 bei der Einwirkung eines Kippmomentes 35 auf das Scharnier 10. Dazu ist erfindungsgemäß der zweite Befestigungsabschnitt 25 von dem Scharnier 10 beabstandet. Insbesondere beträgt ein Abstand 36 des zweiten Befestigungsabschnitts 25 von der horizontalen Achse 34 mehr als 7 cm und ein Abstand 37 des zweiten Befestigungsabschnitts 25 von dem ersten Befestigungsabschnitt 24 mehr als 6 cm.The support body 23 prevents or reduces twisting or tilting of the hinge 10 about a horizontal axis 34 when a tilting moment 35 acts on the hinge 10. For this purpose, the second fastening section 25 is spaced from the hinge 10 according to the invention. In particular, a distance 36 of the second fastening section 25 from the horizontal axis 34 is more than 7 cm and a distance 37 of the second fastening section 25 from the first fastening section 24 is more than 6 cm.

Um einen Spalt 38 zwischen dem Korpus 7 und der Seitenwand 5 auszugleichen, ist zwischen dem Scharnier 10 sowie zwischen dem Abstützkörper 23 einerseits und der Seitenwand 5 andererseits ein Ausgleichselement 39 angeordnet. Das Ausgleichselement 39 ist durch ein Flachmaterial gebildet und weist lediglich Durchgangsöffnungen 40 zur Aufnahme des ersten Befestigungsmittel 27 sowie Durchgangsöffnungen 41 zum Durchführen der Schrauben 31 und 33 auf. Das Ausgleichselement 39 separat zu dem Scharnier 10 und separat zu dem Abstützkörper 23 ausgebildet. Das Ausgleichselement 39 kann je nach Vorliegen des Spalts 38 bzw. dessen Größe verwendet werden oder nicht.In order to compensate for a gap 38 between the body 7 and the side wall 5, a compensating element 39 is arranged between the hinge 10 and between the support body 23 on the one hand and the side wall 5 on the other hand. The compensating element 39 is formed by a flat material and has only through openings 40 for receiving the first fastening means 27 and through openings 41 for passing through the screws 31 and 33. The compensating element 39 is formed separately from the hinge 10 and separately from the support body 23. The compensating element 39 may or may not be used depending on the existence of the gap 38 or its size.

Fig. 4 zeigt eine vergrößerte Darstellung eines Ausschnitts aus Fig. 1, umfassend das untere Scharnier 11. Auch hier ist ein Abstützkörper 23 vorgesehen, welcher das Scharnier 11 mit der Seitenwand 5 verbindet. Der Abstützkörper 23 des unteren Scharniers 11 aus Fig. 4 ist identisch zu dem Abstützkörper 23 des oberen Scharniers 10 aus Fig. 2, d. h. es handelt sich bei den Abstützkörpern 23 und Gleichteile. Somit kann eine kostengünstige Verhinderung bzw. Verminderung einer Verdrehung bzw. Verkippung sowohl des oberen Scharniers 10 als auch des unteren Scharniers 11 (hierbei um eine horizontale Achse 42 aufgrund eines Kippmomentes 43) erreicht werden. Zu Illustrationszwecken sind jene Schrauben, welche das Korpusverbindungsteil 14 des Scharniers 11 mit dem Korpus 7 verbinden, in Fig. 4 nicht dargestellt. Fig. 4 shows an enlarged illustration of a section from Fig. 1 , comprising the lower hinge 11. Here, too, a support body 23 is provided which connects the hinge 11 to the side wall 5. The support body 23 of the lower hinge 11 from Fig. 4 is identical to the support body 23 of the upper hinge 10 from Fig. 2 , ie it is the support bodies 23 and identical parts. Thus, a cost-effective prevention or reduction of a rotation or tilting of both the upper hinge 10 and the lower hinge 11 (here by a horizontal axis 42 can be achieved due to a tilting moment 43). For illustration purposes, those screws which connect the body connecting part 14 of the hinge 11 to the body 7 are shown in FIG Fig. 4 not shown.

In Fig. 5 ist der Abstützkörper 23 des Ausführungsbeispiels gemäß den Fig. 1 bis 4 in zwei Ansichten dargestellt. Der Abstützkörper 23 besteht aus Metall. Der Abstützkörper 23 ist mehrteilig bzw. mehrstückig, nämlich in diesem Fall dreiteilig, ausgebildet. Dabei umfasst der Abstützkörper 23 einen plattenförmigen Grundkörper 44 aus einem Flachmaterial sowie zwei als separate Bauteile ausgeführte erste Befestigungsmittel 27. Der plattenförmige Grundkörper 44 ist ein Stanz-Biege-Bauteil. Die ersten Befestigungsmittel 27 sind in Durchgangsöffnungen 56 des Grundkörper 44 eingepresst. Ein aus dem Grundkörper 44 ragender Abschnitt der ersten Befestigungsmittel 27 erstreckt sich verjüngend von einer Basis 45 zu einem freien Ende 46. Die ersten Befestigungsmittel 27, welche durch Zapfen gebildet sind, stehen senkrecht von dem Grundkörper 44 ab.In Fig. 5 is the support body 23 of the embodiment according to Figs. 1 to 4 shown in two views. The support body 23 is made of metal. The support body 23 is formed in several parts or in several parts, namely in this case in three parts. The support body 23 comprises a plate-shaped base body 44 made of a flat material and two first fastening means 27 designed as separate components. The plate-shaped base body 44 is a punched and bent component. The first fastening means 27 are pressed into through openings 56 in the base body 44. A section of the first fastening means 27 protruding from the base body 44 extends in a tapering manner from a base 45 to a free end 46. The first fastening means 27, which are formed by pegs, protrude perpendicularly from the base body 44.

Der erste Befestigungsabschnitt 24 und der zweite Befestigungsabschnitt 25 sind an zwei sich gegenüberliegenden Endabschnitten 47,48 des Abstützkörpers 23 bzw. des Grundkörper 44 ausgebildet. Die beiden Endabschnitte 47,48 erstrecken sich dabei jeweils ausgehend von freien Randkanten 49,50 des Abstützkörpers 23 über maximal 25 % (siehe Erstreckungen 51 und 52 in Fig. 5) einer senkrecht zu den freien Randkanten 49,50 gemessenen Erstreckung des Abstützkörpers 23.The first fastening section 24 and the second fastening section 25 are formed on two opposite end sections 47, 48 of the support body 23 and the base body 44, respectively. The two end sections 47, 48 each extend starting from free edge edges 49, 50 of the support body 23 over a maximum of 25% (see extensions 51 and 52 in Fig. 5 ) an extension of the support body 23 measured perpendicular to the free marginal edges 49, 50.

Der Abstützkörper 23 ist durch ein längliches Bauteil gebildet. Insbesondere ist das Verhältnis einer Länge 53 zu einer Breite 54 größer fünf. Die Breite 54 wiederum ist um ein Vielfaches größer als eine Dicke 55. Die Dicke 55 wird dabei ohne eine Längserstreckung der ersten Befestigungsmittel 27 gemessen. Der Abstützkörper 23 ist derart positioniert, dass seine Länge 53 parallel zur Drehachse (welche parallel zur X-Achse verläuft) ausgerichtet ist. Die Breite 54 des Abstützkörpers ist kleiner, als der in Tiefenrichtung Y gemessene Abstand 63 zwischen der Frontfläche 17 des Korpus und einer Frontfläche der Deckwand 6, der Bodenwand 3 bzw. der Seitenwände 4 und 5.The support body 23 is formed by an elongated component. In particular, the ratio of a length 53 to a width 54 is greater than five. The width 54 is in turn many times greater than a thickness 55. The thickness 55 is measured without a longitudinal extension of the first fastening means 27. The support body 23 is positioned such that its length 53 is aligned parallel to the axis of rotation (which runs parallel to the X-axis). The width 54 of the support body is smaller than the distance 63 measured in the depth direction Y between the front surface 17 of the body and a front surface of the top wall 6, the bottom wall 3 or the side walls 4 and 5.

Fig. 6 zeigt einen Abstützkörper 57 gemäß einem zweiten Ausführungsbeispiel. Der Abstützkörper 57 unterscheidet sich von dem Abstützkörper 23 lediglich durch eine andere Ausgestaltung des ersten Befestigungsabschnitts 25. Der erste Befestigungsabschnitt 25 umfasst zwei erste Befestigungsmittel 27 in Form von Zungen. Die ersten Befestigungsmittel 27 ragen bezüglich dem Grundkörper 44 senkrecht ab. Sie erstrecken sich von einer Basis 47 verjüngend zu einem freien Ende 46. Der Abstützkörper 57 ist einteilig bzw. einstückig ausgebildet und besteht aus einem Stanz-Biege-Bauteil. Fig. 6 shows a support body 57 according to a second embodiment. The support body 57 differs from the support body 23 only in one Another embodiment of the first fastening section 25. The first fastening section 25 comprises two first fastening means 27 in the form of tongues. The first fastening means 27 protrude perpendicularly with respect to the base body 44. They taper from a base 47 to a free end 46. The support body 57 is formed in one piece or in one piece and consists of a stamped and bent component.

Der Abstützkörper 57 kann in gleicher Weise wie der Abstützkörper 23 zur Verbindung der Scharniere 10,11 des Einbauhaushaltsgerätes 1 gemäß den Fig. 1 bis 3 verwendet werden.The support body 57 can be used in the same way as the support body 23 for connecting the hinges 10, 11 of the built-in household appliance 1 according to FIGS Figs. 1 to 3 be used.

Die Fig. 7 bis 9 zeigen Abstützkörper gemäß weiteren Ausführungsbeispielen. Diese Abstützkörper unterscheiden sich lediglich durch unterschiedliche Ausbildungen des ersten Befestigungsabschnitts 25 gegenüber den Abstützkörpern 23,57 des ersten bzw. zweiten Ausführungsbeispiels. Zu Illustrationszwecken sind in den Fig. 7 bis 9 jeweils links lediglich ein oberer, rückwärtiger Abschnitt der Abstützkörper dargestellt, während jeweils rechts eine Verbindung dieses Abschnitts mit dem Scharnier 10 des Einbauhaushaltsgerätes 1 der Fig. 1 dargestellt ist (zu Illustrationszwecken wurde eine seitliche Ansicht gewählt, wobei die Seitenwand 5 sowie der Korpus 7 weggelassen wurde).The Figures 7 to 9 show support bodies according to further exemplary embodiments. These support bodies differ only in the different designs of the first fastening section 25 compared to the support bodies 23, 57 of the first and second exemplary embodiment. For illustration purposes, the Figures 7 to 9 on the left only an upper, rear section of the support body is shown, while on the right a connection of this section to the hinge 10 of the built-in household appliance 1 of the Fig. 1 is shown (for purposes of illustration, a side view was chosen, the side wall 5 and the body 7 being omitted).

Der Abstützkörper 58 gemäß dem dritten Ausführungsbeispiel (Fig. 7) weist als erste Befestigungsmittel 27 zwei gegenüber dem Grundkörper 44 separat ausgebildete Zapfen auf. Im Gegensatz zu dem Abstützkörper 23 des ersten Ausführungsbeispiels weist der Abstützkörper 58 darüber hinaus eine Stützfläche 59 als erstes Befestigungsmittel 27 auf. Wie rechts in Fig. 7 zu erkennen ist, kontaktiert der Scharnierfortsatz 29 des Scharniers 10 die Stützfläche 59 flächig. Auf diese Weise kann der Abstützkörper 58 auf das Scharnier 10 einwirkende vertikale Kräfte aufnehmen. Die Stützfläche 59 ist eben ausgebildet, ebenso wie eine der Stützfläche 59 zugewandte Kontaktfläche des Scharnierfortsatzes 29. Die durch die Zapfen gebildeten ersten Befestigungsmittel 27 sind hinsichtlich ihres Durchmessers und ihrer Anordnung derart ausgebildet, dass diese im wesentlichen, vorzugsweise vollständig, ausschließlich auf das Scharnier einwirkende horizontale Kräfte aufnehmen. Dazu kann insbesondere ein in dem Scharnierfortsatz 29 vorhandenes Langloch als eine der Öffnungen 28 genutzt werden (siehe linke Öffnung 28 in Fig. 7). Die Stützfläche 59 ist durch eine Abkantung des Grundkörper 44 gebildet und stellt eine durchgängige Fläche dar.The support body 58 according to the third embodiment ( Fig. 7 ) has, as the first fastening means 27, two pegs that are formed separately from the base body 44. In contrast to the support body 23 of the first exemplary embodiment, the support body 58 also has a support surface 59 as a first fastening means 27. As on the right in Fig. 7 As can be seen, the hinge extension 29 of the hinge 10 makes flat contact with the support surface 59. In this way, the support body 58 can absorb vertical forces acting on the hinge 10. The support surface 59 is flat, as is a contact surface of the hinge extension 29 facing the support surface 59. The first fastening means 27 formed by the pegs are designed in terms of their diameter and their arrangement in such a way that they act essentially, preferably completely, exclusively on the hinge absorb horizontal forces. For this purpose, in particular an elongated hole present in the hinge extension 29 can be used as one of the openings 28 (see left opening 28 in Fig. 7 ). The support surface 59 is formed by a fold of the base body 44 and represents a continuous surface.

Das vierte Ausführungsbeispiel gemäß Fig. 8 unterscheidet sich von dem dritten Ausführungsbeispiel gemäß Fig. 7 dadurch, dass die Stützfläche 59 des Abstützkörpers 60 durch zwei voneinander getrennte Teilflächen 59a und 59b gebildet ist. Diese Teilflächen 59a,59b sind an freiliegenden Randkanten des Grundkörpers 44 ausgebildet. Diese Randkanten erstrecken sich dabei insbesondere in einer Haupterstreckungsebene des Grundkörper 44. Auf diese Weise kann eine besonders präzise Ausrichtung der Stützfläche 59 ermöglicht werden.The fourth embodiment according to Fig. 8 differs from the third embodiment according to FIG Fig. 7 in that the support surface 59 of the support body 60 is formed by two separate partial surfaces 59a and 59b. These partial areas 59a, 59b are formed on exposed marginal edges of the base body 44. These marginal edges extend in particular in a main plane of extent of the base body 44. In this way, a particularly precise alignment of the support surface 59 can be made possible.

Das fünfte Ausführungsbeispiel gemäß Fig. 9 unterscheidet sich von dem vierten Ausführungsbeispiel gemäß Fig. 8 dadurch, dass die ersten Befestigungsmittel 27 des Abstützkörpers 61 anstelle der gegenüber dem Grundkörper 44 separat ausgebildeten Zapfen durch mit dem Grundkörper 44 einstückig ausgebildete Zungen gebildet sind.The fifth embodiment according to Fig. 9 differs from the fourth embodiment according to FIG Fig. 8 in that the first fastening means 27 of the support body 61 are formed by tongues formed in one piece with the base body 44 instead of the pegs formed separately from the base body 44.

Fig. 10 zeigt eine zu Fig. 2 vergleichbare Ansicht gemäß dem Stand der Technik. Dabei ist das Scharnier 10 mittels der Öffnungen 28 an dem Scharnierfortsatz 29 durch eine Schraube 62 direkt mit der Seitenwand 5 verbunden. Fig. 10 shows one to Fig. 2 comparable view according to the prior art. The hinge 10 is connected directly to the side wall 5 by means of the openings 28 on the hinge extension 29 by a screw 62.

BEZUGSZEICHENLISTEREFERENCE LIST

11: EinbauhaushaltsgerätesBuilt-in household appliance
22: Nischeniche
33: BodenwandBottom wall
44th: SeitenwandSide wall
55: SeitenwandSide wall
66: DeckwandTop wall
77th: KorpusBody
88th: Lagerraumstorage room
99: VerschlusselementClosure element
1010: Scharnierhinge
1111: Scharnierhinge
1212: MöbelfrontFurniture front
1313: BefestigungsvorrichtungFastening device
1414th: KorpusverbindungsteilBody connecting part
1515th: VerschlusselementverbindungsteilClosure element connecting part
1616: Schraubescrew
1717th: FrontflächeFront surface
1818th: KopplungsstückCoupling piece
1919th: TürabstellerDoor racks
2020th: Dichtungpoetry
2121st: Flanschflange
2222nd: BefestigungsmittelFasteners
2323: AbstützkörperSupport body
2424: erster Befestigungsabschnittfirst fastening section
2525th: zweiter Befestigungsabschnittsecond fastening section
2626th: dritter Befestigungsabschnittthird fastening section
2727: erstes Befestigungsmittelfirst fastening means
2828: Öffnungopening
2929: ScharnierfortsatzHinge extension
3030th: zweite Befestigungsmittelsecond fastening means
3131: Schraubescrew
3232: dritte Befestigungsmittelthird fastening means
3333: Schraubescrew
3434: Achseaxis
3535: KippmomentOverturning moment
3636: Abstanddistance
3737: Abstanddistance
3838: Spaltgap
3939: AusgleichselementCompensation element
4040: DurchgangsöffnungThrough opening
4141: DurchgangsöffnungThrough opening
4242: Achseaxis
4343: KippmomentOverturning moment
4444: GrundkörperBase body
4545: BasisBase
4646: freies Endefree end
4747: EndabschnittEnd section
4848: EndabschnittEnd section
4949: RandkanteEdge
5050: RandkanteEdge
5151: Erstreckung des EndabschnittsExtension of the end section
5252: Erstreckung des EndabschnittsExtension of the end section
5353: Längelength
5454: Breitewidth
5555: Dickethickness
5656: DurchgangsöffnungThrough opening
5757: AbstützkörperSupport body
5858: AbstützkörperSupport body
5959: StützflächeSupport surface
59a59a: Teilfläche der StützflächePart of the support surface
59b59b: Teilfläche der StützflächePart of the support surface
6060: AbstützkörperSupport body
6161: AbstützkörperSupport body
6262: Schraubescrew
6363: Abstanddistance

Claims

Built-in household appliance (1) with a body (7) with a storage space (8) located therein, with a closure element (9) with which the storage space (8) can be closed, with at least one hinge (10, 11) with which the Closure element (9) is articulated to the body (7), and with a support body (23,57,58,60,61) formed separately from the hinge (10,11) for supporting the hinge (10,11), the support body (23,57,58,60,61) having a first fastening section (24) with at least one first fastening means (27) for connection to the hinge (10,11), characterized in that the one connected to the hinge (10,11) Support body (23,57,58,60,61) has a second fastening section (25) spaced apart from the hinge (10,11) and having at least one second fastening means (30) for connecting the support body (23,57,58,60,61) ) with a furniture wall (5).

Built-in household appliance (1) according to claim 1, characterized in that a distance (37) of the second fastening section (25), in particular the second fastening means (30), from the first fastening section (24), in particular the first fastening means (27), is at least 3 cm, at least 4 cm, at least 5 cm or at least 6 cm.

Built-in household appliance (1) according to claim 1 or 2, characterized in that the first fastening section (24) and the second fastening section (25) on two opposite end sections (47, 48) of the support body (23, 57, 58, 60, 61) are trained.

Built-in household appliance (1) according to one of the preceding claims, characterized in that a ratio of a length (53) to a width (54) of the support body (23,57,58,60,61) is at least 3, at least 4 or corresponds to at least the value 5.

Built-in household appliance (1) according to one of the preceding claims, characterized in that the support body (23, 57, 58, 60, 61) consists of a flat material, in particular with an essentially constant thickness (55).

Built-in household appliance (1) according to one of the preceding claims, characterized in that the first fastening means (27) is formed by a pin or by a tongue.

Built-in household appliance (1) according to claim 6, characterized in that the pin or tongue of the support body (23, 57, 58, 60, 61) connected to the hinge (10, 11) into an opening (28), in particular into a Through hole, the hinge (10,11) engages.

Built-in household appliance (1) according to Claim 6 or 7, characterized in that the pin or tongue tapers in the direction of a free end (46) of the pin or tongue.

Built-in household appliance (1) according to one of the preceding claims, characterized in that two or more first fastening means (27), which are spaced apart from one another, are formed on the first fastening section (24).

Built-in household appliance (1) according to one of the preceding claims, characterized in that the first fastening section (24) has at least two first fastening means (27) which transmit power between the support body (58,60,61) and the hinge (10,11) allow only in two substantially perpendicular directions oriented.

Built-in household appliance (1) according to claim 10, characterized in that a first fastening means (27) is formed by a pin or a tongue and a further first fastening means (27) is formed by a support surface (59).

Built-in household appliance (1) according to one of the preceding claims, characterized in that the second fastening means (30) is formed by a through hole.

Built-in household appliance (1) according to one of the preceding claims, characterized in that two or more second fastening means (30) are formed on the second fastening section (25) and are spaced apart from one another.

Built-in household appliance (1) according to one of the preceding claims, characterized in that the support body (23, 57, 58, 60, 61) has a third fastening section (26) with at least one third fastening means (32) for connecting the support body (23, 57, 58,60,61) with the furniture wall (5).

Built-in household appliance (1) according to claim 14, characterized in that the third fastening section (26) in an imaginary connecting line between the first fastening section (24) and the second fastening section (25) between the first fastening section (24) and the second fastening section (25) is arranged.
