EP3455164B1 - Matériau thermoélectrique à base d'un alliage de sulfure de cobalt et d'antimoine avec du sélénium, dopé par du tellure, et procédés d'obtention - Google Patents

Matériau thermoélectrique à base d'un alliage de sulfure de cobalt et d'antimoine avec du sélénium, dopé par du tellure, et procédés d'obtention Download PDF

Info

Publication number
EP3455164B1
EP3455164B1 EP17727299.4A EP17727299A EP3455164B1 EP 3455164 B1 EP3455164 B1 EP 3455164B1 EP 17727299 A EP17727299 A EP 17727299A EP 3455164 B1 EP3455164 B1 EP 3455164B1
Authority
EP
European Patent Office
Prior art keywords
antimony
tellurium
cobalt
site
powders
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Not-in-force
Application number
EP17727299.4A
Other languages
German (de)
English (en)
Other versions
EP3455164A1 (fr
Inventor
Radoslaw CHMIELOWSKI
Daniel PERE
Stéphane Jacob
Gilles Dennler
Sandip BHATTACHARYA
Georg MADSEN
Kenzo MORIYA
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
IMRA Europe SAS
Original Assignee
IMRA Europe SAS
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by IMRA Europe SAS filed Critical IMRA Europe SAS
Publication of EP3455164A1 publication Critical patent/EP3455164A1/fr
Application granted granted Critical
Publication of EP3455164B1 publication Critical patent/EP3455164B1/fr
Not-in-force legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C19/00—Alloys based on nickel or cobalt
    • C22C19/07—Alloys based on nickel or cobalt based on cobalt
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B19/00—Selenium; Tellurium; Compounds thereof
    • C01B19/002—Compounds containing, besides selenium or tellurium, more than one other element, with -O- and -OH not being considered as anions
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10N—ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10N10/00—Thermoelectric devices comprising a junction of dissimilar materials, i.e. devices exhibiting Seebeck or Peltier effects
    • H10N10/80—Constructional details
    • H10N10/85—Thermoelectric active materials
    • H10N10/851—Thermoelectric active materials comprising inorganic compositions
    • H10N10/852—Thermoelectric active materials comprising inorganic compositions comprising tellurium, selenium or sulfur

Definitions

  • the invention relates mainly to a thermoelectric material based on an alloy of cobalt sulfide and antimony with selenium, the said alloy is doped with tellurium at the antimony site.
  • thermoelectric effect is a physical phenomenon present in certain materials which links the heat flux which crosses them to the electric power which traverses them.
  • Thermoelectric materials thus have the double capacity of generating electrical power when they are exposed to a temperature gradient (Seebeck effect), and of generating a heat flux when an electric current is applied to them in the mass (Peltier effect) .
  • thermoelectric materials depends on the temperature range in which they are used.
  • thermoelectric compound of formula CoSb 2.79 Te 0.16 Se 0.05-x S x (x 0, 0.01, 0.025, 0.04, 0.05) produced by an SPS process (spark plasma sintering).
  • thermoelectric performance of tellurium doped paracostibite Chmielowski et al., Journal of Materials Chemistry C, Royal Society of Chemistry, February 10, 2016 , discloses a new thermoelectric material based on cobalt sulfide and antimony doped with n-type tellurium at the antimony site.
  • thermoelectric material makes it possible to obtain high power factors of the order of 2700 ⁇ W.K -2 .m -1 beyond 300 ° C., its thermal conductivity remains high with values clearly greater than 5 WK - 1 .m -1 below 300 ° C.
  • the present invention relates to a thermoelectric material with a conductivity lower than that of cobalt sulfide and antimony doped n-type, at least for temperatures below 300 ° C.
  • thermoelectric compound of the invention is based on an alloy of cobalt sulfide and antimony with selenium of formula CoSbS1-xSex, x being according to 0 ⁇ x ⁇ 1, which alloy is doped with tellurium on antimony sites.
  • One or more dopants can be provided.
  • the reference to the atomic percentage of the various dopants mentioned is understood to be the percentage of atom of this dopant relative to the number of atoms of the element on which the dopant is positioned when this element is present in cobalt and antimony sulfide in stoichiometry, that is to say cobalt and antimony sulfide of formula CoSbS.
  • the term “corresponding stoichiometry” is also understood to mean that the atomic percentage of the element on which the dopant which is removed is positioned is equal to the atomic percentage of the dopant which is added to the site of this element.
  • the invention relates mainly to a thermoelectric compound based on an alloy of cobalt sulfide and antimony with selenium of formula CoSbS1-xSex.
  • the thermoelectric compound is doped on the site of antimony by tellurium, and can be doped on the site of cobalt for example by nickel.
  • the zT merit factor was designed to compare the performance of thermoelectric materials used in the Peltier mode.
  • thermoelectric materials of the invention are thus characterized by their power factor PF, their thermal conductivity and / or their figure of merit zT.
  • the formulas previously stated show the relationships between the different elements of characterization of a thermoelectric material. We understand in particular that the decrease in thermal conductivity could increase the figure of merit subject to a sufficient power factor.
  • thermoelectric compound of the invention A first non-limiting embodiment of the thermoelectric compound of the invention is described below.
  • the preparation of the alloy with or without doping according to this first embodiment is carried out in two stages.
  • the first step consists in carrying out the synthesis of CoSbS1-xSex in a quartz ampoule (AQ) sealed under vacuum, then the resulting powder is then compacted by a sintering method also known by the English term "Spark Plasma Sintering" (SPS) .
  • SPS Spark Plasma Sintering
  • the powders of cobalt, antimony, sulfur, selenium and of any dopant (s) such as tellurium, palladium, nickel are weighed in a glove box to obtain the desired doping rate.
  • the required quantities of powder are then mixed in an agate mortar to obtain homogeneous mixtures.
  • the resulting mixtures are placed in quartz ampoules which are vacuum sealed.
  • the sealed ampoules are then heated to reach the temperature of 923K, or approximately 650 ° C, and maintained at this temperature for 48 hours. Then these bulbs are cooled until they return to room temperature.
  • the cooled powders are ground and passed through sieves with a mesh opening of 150 ⁇ m to obtain powders having homogeneous particle sizes. These powders are then placed in a cylindrical mold between two punches.
  • the internal diameter of the mold is 10.5 millimeters and the pistons have a diameter of 10 millimeters.
  • the difference of 0.5 millimeter between the internal diameter of the mold and the diameter of the piston allows the addition of a graphite sheet between the powder and the punches on the one hand and the mold on the other hand. This additional graphite sheet is used to protect the mold in case the powder reacts with the mold.
  • These graphite sheets are also added to the faces of the punches in contact with the powder. Without these graphite sheets, the prepared pellets would stick to the punches after sintering and it would not be possible to separate them.
  • the quantity of powder added during compaction by SPS is chosen so that this compaction results in a pellet of a height of approximately 2.5 millimeters.
  • the mold containing the powder is placed in the SPS chamber.
  • the air is evacuated from the chamber until a secondary vacuum of approximately 10 -2 Pascal is reached.
  • a pressure of 50 MPa is then applied to the two punches before starting the sintering.
  • Sintering is carried out by first heating the powder to 575 ° C with speed of temperature increase of 100 ° C / min. Once the temperature of 575 ° C is reached, this temperature is maintained for 15 minutes.
  • the thermal diffusivity is first measured by the LFA 467 from Netzsch. Then the pellet is cut into pieces of 2.5 mm x 2.5 mm x 8 mm on the one hand for the measurement of the power factor by an LSR-3 equipment from Linseis, and 2.5 mm x 2.5 mm x 1.2 mm on the other hand for thermal capacity measurement by a Perkin Elmer DSC8000.
  • the figure 1 illustrates the evolution of the thermal conductivity as a function of the temperature of three compounds, namely CoSbS of the undoped prior art (points referenced 1), CoSbS doped of type n with tellurium of the prior art, the percentage telluric atom with respect to the antimony present in cobalt sulfide and antimony in stoichiometry being 4 and the antimony being in corresponding sub-stoichiometry, ie up to 96 percent (points referenced 2), and the alloy of formula CoSbS0,5Se0,5 which is undoped (points referenced 3).
  • the thermal conductivity of the alloy of formula CoSbS 0.5 Se 0.5 is significantly lower than that of CoSbS undoped up to 400 ° C, and also significantly lower than that of CoSbS doped n type with tellurium up to 300 ° C.
  • thermoelectric compound based on an alloy of cobalt sulfide and antimony with selenium thus makes it possible to obtain lower thermal conductivity values compared to that of n-doped CoSbS with tellurium at least for a range of temperature.
  • the figures 2 and 3 illustrate the evolution of the thermal conductivity and the figure of merit zT as a function of the temperature of three compounds all based on an alloy of CoSbS0.5Se0.5.
  • the points referenced 3 correspond, like the figure 1 , to undoped CoSbS0.5Se0.5, the points referenced 4 to CoSbS0.5Se0.5 doped with 4 percent nickel on the cobalt site, the cobalt being present in sub-stoichiometry corresponding to a height of 96 percent, and the points referenced 5 correspond to CoSbS0.5Se0.5 doped with 4 percent tellurium at the antimony site, the antimony being present in corresponding sub-stoichiometry, ie up to 96 percent.
  • thermoelectric compound having improved performance both for thermal conductivity and for the figure of merit.
  • the figures 4 to 6 illustrate the evolution of the power factor, the thermal conductivity and the figure of merit zT as a function of the temperature of three compounds based on CoSbS1-xSex doped with 4 percent tellurium on the site of antimony which is in corresponding sub-stoichiometry, for each of which the value of x varies.
  • thermoelectric material For a compound of formula CoSbS0.25Se0.75 doped with tellurium, the thermal conductivity is reduced up to 300 ° C compared to CoSbS doped with type n with tellurium of the prior art (points referenced 2 of the figure 1 ) while its power factor greater than 150 ⁇ W.K -2 .m -1 at 100 ° C makes it usable as thermoelectric material.
  • the thermal conductivity is significantly reduced compared to CoSbS doped of type n with tellurium of the prior art and this, on all the temperature range.
  • the power factor reaches high values greater than 1500 ⁇ W.K -2 .m -1 at least beyond 300 ° C.
  • the figures 7 to 9 illustrate the evolution of the power factor, the thermal conductivity and the figure of merit zT as a function of the temperature of three compounds based on an alloy of formula CoSbS0.75S0.25 doped in tellurium on the site of the antimony and whose tellurium percentage varies.
  • the points referenced 6 correspond to a doping of 4 percent of tellurium on the site of the antimony which is in sub-stoichiometry corresponding
  • the points referenced 8 correspond to a doping of 2.5 percent tellurium on the site of the antimony which is in corresponding sub-stoichiometry
  • the points referenced 9 correspond to a doping of 5.5 percent tellurium on the antimony site which is under stoichiometry.
  • thermoelectric compound exhibiting the best performance is the alloy of CoSbS 0.75 SO 0.25 doped with 5.5 tellurium on the site of the antimony which is in sub-stoichiometry. .
  • dopants are however not exhaustive since, in the context of the invention, provision may also be made as a dopant on the site of cobalt, palladium or platinum. It is also possible to provide doping on both the antimony and cobalt site.
  • thermoelectric compound of the invention A second non-limiting embodiment of the thermoelectric compound of the invention is described below.
  • a nanostructuring step is added between the step of synthesizing CoSbS1-xSex in a vacuum-sealed quartz vial and the step of sintering with SPS. This results in an elaboration of the compound of the invention in three stages.
  • the first synthesis step is identical to that described for the first embodiment. After the cooled powders are manually ground with a mortar and passed through sieves with a 150 ⁇ m mesh opening to obtain powders with homogeneous particle sizes, the resulting powder is nanostructured by being ground in a grinder ball, which reduces the particle size.
  • the grinding is carried out at a speed of 1200 rpm for 10 h with balls with a diameter of 3 mm.
  • the mass ratio between the powder and the beads is 1/10.
  • the powders are placed in a cylindrical mold between two punches and pellets are prepared by the SPS sintering method in accordance with that described for the first embodiment.
  • the figures 10 and 11 illustrate the evolution of the thermal conductivity and the merit factor as a function of the temperature of two compounds based on CoSbS 0.75 SO 0.25 doped with 5.5 percent tellurium at the antimony site, the antimony being present in sub-stoichiometry corresponding to 94.5 percent.
  • the points referenced 10 correspond to the compound as defined above obtained according to the first example in two stages, and the points referenced 11 correspond to the same compound obtained according to the second exemplary embodiment in three stages.
  • thermoelectric compound The applications of this thermoelectric compound are numerous. These include its use in construction, power plants, factories, vehicles and in all types of apparatus and equipment.
  • thermoelectric compound For low temperature performance, this thermoelectric compound finds application in the production of energy from heat losses from computers for example.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Inorganic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Mechanical Engineering (AREA)
  • Metallurgy (AREA)
  • Powder Metallurgy (AREA)
  • Inorganic Compounds Of Heavy Metals (AREA)

Description

  • L'invention concerne principalement un matériau thermoélectrique à base d'un alliage de sulfure de cobalt et d'antimoine avec du sélénium, le dit alliage est dopé par du tellure sur le site de 'antimoine.
  • L'effet thermoélectrique est un phénomène physique présent dans certains matériaux qui lie le flux de chaleur qui les traverse à la puissance électrique qui les parcourt.
  • Les matériaux thermoélectriques ont ainsi la double capacité de générer une puissance électrique lorsqu'ils sont exposés à un gradient de température (effet Seebeck), et de générer un flux de chaleur lorsqu'un courant électrique leur est appliqué dans la masse (effet Peltier).
  • Les performances des matériaux thermoélectriques dépendent de la gamme de température dans lesquelles ils sont utilisés.
  • La publication YE X ET AL: "Effect of Te-Se-S Triple Doping on the Thermoelectric Properties of CoSb3 Skutterudites", JOURNAL OF ELECTRONIC MATERIALS, vol. 44, no. 6, 3 décembre 2014, XP035494256, divulgue un composé thermoélectrique de formule CoSb2.79 Te0.16Se0.05-xSx (x = 0, 0,01, 0,025, 0,04, 0,05) réalisé par un procédé de SPS (spark plasma sintering). La publication High thermoelectric performance of tellurium doped paracostibite, Chmielowski et al., Journal of Materials Chemistry C, Royal Society of Chemistry, 10 février 2016 , divulgue un nouveau matériau thermoélectrique à base de sulfure de cobalt et d'antimoine dopé de type n par du tellure sur le site de l'antimoine.
  • Si ce matériau thermoélectrique permet d'obtenir des facteurs de puissance élevés de l'ordre de 2700 µW.K-2.m-1 au-delà de 300°C, sa conductivité thermique reste importante avec des valeurs nettement supérieures à 5 W.K-1.m-1 en deçà de 300°C.
  • Dans ce contexte, la présente invention vise un matériau thermoélectrique de conductivité inférieure à celle du sulfure de cobalt et d'antimoine dopé de type n, au moins pour des températures inférieures à 300°C.
  • À cet effet, le composé thermoélectrique de l'invention est à base d'un alliage de sulfure de cobalt et d'antimoine avec du sélénium de formule CoSbS1-xSex, x étant selon 0 < x < 1, lequel alliage est dopé par du tellure sur les site d'antimoine.
  • Un ou des autres dopants peuvent être prévus.
  • Le composé thermoélectrique de l'invention peut également comporter les caractéristiques optionnelles suivantes considérées isolément ou selon toutes les combinaisons techniques possibles :
    • x est compris entre 0,1 et 0,6
    • x est égal à 0,25
    • le composé thermoélectrique est de formule CoSbS0,75Se0,25
    • le composé thermoélectrique est dopé par du tellure sur le site de l'antimoine
    • le pourcentage atomique de tellure par rapport à l'antimoine présent dans le sulfure de cobalt et d'antimoine en stœchiométrie est compris entre 2 et 7
      • le pourcentage atomique de tellure par rapport à l'antimoine présent dans le sulfure de cobalt et d'antimoine en stœchiométrie est compris entre 5 et 6,
    • lorsque le composé est dopé au tellure, l'alliage de sulfure de cobalt et d'antimoine avec du sélénium est en sous stœchiométrie d'antimoine,
    • dans ce cas, le pourcentage atomique d'antimoine retiré est égal au pourcentage atomique de tellure ajouté, les pourcentages atomiques étant considérés par rapport à l'antimoine présent dans le sulfure de cobalt et d'antimoine en stœchiométrie,
    • le composé thermoélectrique de l'invention est dopé sur le site du cobalt par du nickel, du palladium ou du platine.
  • L'invention porte également sur un procédé de fabrication d'un composé thermoélectrique tel que précédemment défini, qui est essentiellement caractérisé en ce qu'il comprend au moins :
    • une première étape de synthèse du dit composé par mélange des poudres préalablement pesées de cobalt, d'antimoine, de soufre, de sélénium, de tellure et d'éventuels autre(s) dopant(s), et chauffage dudit mélange, et
    • une seconde étape consistant à réaliser un compactage par frittage des poudres. Le procédé de l'invention peut également comporter les caractéristiques optionnelles suivantes considérées isolément ou selon toutes les combinaisons techniques possibles :
    • le procédé comporte une étape supplémentaire de nano-structuration des poudres entre la première et la seconde étape.
    • la nano-structuration est réalisée par broyage des poudres dans un broyeur à billes.
    • l'étape de frittage est réalisé par la méthode de frittage intitulée SPS (Spark Plasma Sintering).
    • le mélange chauffé lors de la première étape est refroidit, puis les poudres sont broyées manuellement avec un mortier.
    • les poudres refroidies et broyées sont passées à travers des tamis pour obtenir des poudres présentant des tailles de particules homogènes.
  • D'autres caractéristiques et avantages de l'invention ressortiront clairement de la description qui en est donnée ci-dessous, à titre indicatif et nullement limitatif, en référence aux figures annexées parmi lesquelles :
    • la figure 1 est un graphique comparant l'évolution de la conductivité thermique selon la température pour un alliage du type CoSbS0,5Se0,5 préparé selon un premier mode de réalisation en comparaison avec du sulfure de cobalt et d'antimoine non dopé , et du sulfure de cobalt et d'antimoine dopé au tellure sur le site de l'antimoine ;
    • la figure 2 est un graphique comparant l'évolution de la conductivité thermique selon la température pour un alliage du type CoSbS0,5Se0,5 non dopé préparé selon un premier mode de réalisation, pour un alliage de l'invention du type CoSbS0,5Se0,5 dopé au tellure sur le site de l'antimoine préparé selon un premier mode de réalisation, et pour un alliage de l'invention du type CoSbS0,5Se0,5 dopé au nickel sur le site du cobalt préparé selon un premier mode de réalisation ;
    • la figure 3 est un graphique comparant l'évolution de la figure de mérite zT selon la température pour un alliage du type CoSbS0,5Se0,5 non dopé préparé selon un premier mode de réalisation, pour un alliage de l'invention du type CoSbS0,5Se0,5 dopé au tellure sur le site de l'antimoine préparé selon un premier mode de réalisation, et pour un alliage de l'invention du type CoSbS0,5Se0,5 dopé au nickel sur le site du cobalt préparé selon un premier mode de réalisation ;
    • la figure 4 est un graphique comparant l'évolution du facteur de puissance selon la température pour un alliage de l'invention du type CoSbS0,75Se0,25 dopé au tellure sur le site de l'antimoine préparé selon un premier mode de réalisation, pour un alliage de l'invention du type CoSbS0,5Se0,5 dopé au tellure sur le site de l'antimoine préparé selon un premier mode de réalisation, et pour un alliage de l'invention du type CoSbS0,25Se0,75 dopé au tellure sur le site de l'antimoine préparé selon un premier mode de réalisation ;
    • la figure 5 est un graphique comparant l'évolution de la conductivité thermique selon la température pour un alliage de l'invention du type CoSbS0,75Se0,25 dopé au tellure sur le site de l'antimoine préparé selon un premier mode de réalisation, pour un alliage de l'invention du type CoSbS0,5Se0,5 dopé au tellure sur le site de l'antimoine préparé selon un premier mode de réalisation, et pour un alliage de l'invention du type CoSbS0,25Se0,75 dopé au tellure sur le site de l'antimoine préparé selon un premier mode de réalisation;
    • la figure 6 est un graphique comparant l'évolution de la figure de mérite zT selon la température pour un alliage de l'invention du type CoSbS0,75Se0,25 dopé au tellure sur le site de l'antimoine préparé selon un premier mode de réalisation, pour un alliage de l'invention du type CoSbS0,5Se0,5 dopé au tellure sur le site de l'antimoine préparé selon un premier mode de réalisation, et pour un alliage de l'invention du type CoSbS0,25Se0,75 dopé au tellure sur le site de l'antimoine préparé selon un premier mode de réalisation;
    • la figure 7 est un graphique comparant l'évolution du facteur de puissance selon la température pour un alliage de l'invention du type CoSbS0,75Se0,25 dopé au tellure sur le site de l'antimoine préparé selon un premier mode de réalisation et selon des pourcentages atomiques variables de tellure par rapport à l'antimoine présent dans le sulfure de cobalt et d'antimoine en stœchiométrie;
    • la figure 8 est un graphique comparant l'évolution de la conductivité thermique selon la température pour un alliage de l'invention du type CoSbS0,75Se0,25 dopé au tellure sur le site de l'antimoine préparé selon un premier mode de réalisation et selon des pourcentages atomiques variables de tellure par rapport à l'antimoine présent dans le sulfure de cobalt et d'antimoine en stœchiométrie;
    • la figure 9 est un graphique comparant l'évolution de la figure de mérite selon la température pour un alliage de l'invention du type CoSbS0,75Se0,25 dopé au tellure sur le site de l'antimoine préparé selon un premier mode de réalisation et selon des pourcentages atomiques variables de tellure par rapport à l'antimoine présent dans le sulfure de cobalt et d'antimoine en stœchiométrie ;
    • la figure 10 est un graphique comparant l'évolution de la conductivité thermique d'un composé à base de CoSbS0,75S0,25 dopé à 5,5 pour cent de tellure sur le site de l'antimoine préparé selon un premier mode de réalisation et d'un même composé préparé selon un second mode de réalisation ; et
    • la figure 11 est un graphique comparant l'évolution de la figure de mérite d'un composé à base de CoSbS0,75S0,25 dopé à 5,5 pour cent de tellure sur le site de l'antimoine préparé selon un premier mode de réalisation et d'un même composé préparé selon un second mode de réalisation ;
  • Dans la description qui suit, la référence au pourcentage atomique des différents dopants cités s'entend par le pourcentage d'atome de ce dopant par rapport au nombre d'atomes de l'élément sur lequel est positionné le dopant lorsque cet élément est présent dans le sulfure de cobalt et d'antimoine en stœchiométrie, c'est-à-dire le sulfure de cobalt et d'antimoine de formule CoSbS. On entend par ailleurs par sous « stœchiométrie correspondante » que le pourcentage atomique de l'élément sur lequel est positionné le dopant qui est retiré est égal au pourcentage atomique du dopant qui est ajouté sur le site de cet élément.
  • L'invention se rapporte principalement à un composé thermoélectrique à base d'un alliage de sulfure de cobalt et d'antimoine avec du sélénium de formule CoSbS1-xSex. Le composé thermoélectrique est dopé sur le site de l'antimoine par du tellure, et peut être dopé sur le site du cobalt par exemple par du nickel.
  • Un matériau thermoélectrique est caractérisé par sa figure de mérite zT qui s'exprime de la façon suivante : ZT = S 2 σ T κ
    Figure imgb0001
    • où S est le coefficient de Seebeck (µV.K-1)
    • σ est la conductivité électrique (S.m-1)
    • k est la conductivité thermique (W.K-1.m-1)
    • T la température (K)
    La figure de mérite zT peut également s'exprimer de la façon suivante : ZT = s 2 T ρ κ
    Figure imgb0002
     où p est la résistivité électrique (en Ω.m)
  • Le facteur de mérite zT a été conçu pour comparer les performances des matériaux thermoélectriques utilisés dans le mode Peltier. Dans le cas de l'utilisation de matériaux thermoélectriques dans le mode Seebeck, c'est-à-dire pour la génération de puissance électrique à partir d'un gradient de température, les performances des matériaux électriques peuvent être illustrées par un facteur de puissance PF qui s'exprime de la façon suivante : PF = S 2 . σ = S 2 ⋅ ρ − 1
    Figure imgb0003

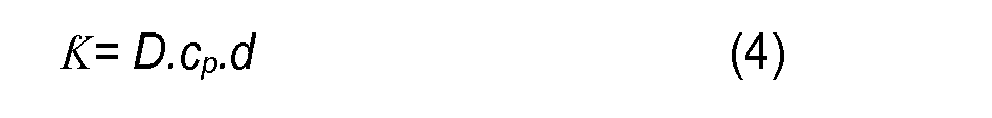

  • Enfin, la conductivité thermique peut s'exprimer de la façon suivante :
    Figure imgb0004
    • Où D est la diffusivité thermique (en mm2.s-1),
    • cp est la capacité thermique (en J.g-1.K-1)
    • d est la densité (en g.cm-3)
  • Dans les exemples ci-dessous, les performances des matériaux thermoélectriques de l'invention sont ainsi caractérisées par leur facteur de puissance PF, leur conductivité thermique et/ou leur figure de mérite zT. Les formules précédemment énoncées montrent les relations entre les différents éléments de caractérisation d'un matériau thermoélectrique. On comprend notamment que la diminution de la conductivité thermique
    Figure imgb0005
    pourrait permettre d'augmenter la figure de mérite sous réserve d'un facteur de puissance suffisant.
  • On décrit ci-après un premier exemple de réalisation non limitatif du composé thermoélectrique de l'invention.
  • La préparation de l'alliage avec ou sans dopage selon ce premier mode de réalisation est réalisée en deux étapes. La première étape consiste à réaliser la synthèse du CoSbS1-xSex dans une ampoule en quartz (AQ) scellée sous vide, puis la poudre résultante est ensuite compactée par une méthode de frittage également dénommée par le terme anglophone « Spark Plasma Sintering » (SPS).
  • Pour synthétiser l'alliage, les poudres de cobalt, d'antimoine, de soufre, du sélénium et du ou des éventuels dopants tels que le tellure, le palladium, le nickel sont pesées en boîte à gants pour obtenir le taux de dopage souhaité.
  • Les quantités de poudre requises sont ensuite mélangées dans un mortier en agate pour obtenir des mélanges homogènes. Les mélanges résultants sont placés dans des ampoules en quartz qui sont scellées sous vide.
  • Les ampoules scellées sont alors chauffées pour atteindre la température de 923K, soit environ 650°C, et maintenues à cette température pendant 48h. Puis ces ampoules sont refroidies jusqu'au retour à la température ambiante.
  • Pour préparer des pastilles par SPS, les poudres refroidies sont broyées et passées à travers des tamis avec une ouverture de maille de 150 µm pour obtenir des poudres présentant des tailles de particules homogènes. Ces poudres sont alors placées dans un moule cylindrique entre deux poinçons. Le diamètre interne du moule est de 10,5 millimètres et les pistons ont un diamètre de 10 millimètres. La différence de 0,5 millimètre entre le diamètre interne du moule et le diamètre du piston permet l'addition d'une feuille de graphite entre la poudre et les poinçons d'une part et le moule d'autre part. Cette feuille de graphite supplémentaire sert à protéger le moule dans le cas où la poudre réagirait avec le moule. Ces feuilles de graphite sont aussi ajoutées sur les faces des poinçons en contact avec la poudre. Sans ces feuilles de graphite, les pastilles préparées colleraient aux poinçons après le frittage et il ne serait pas possible de les séparer.
  • La quantité de poudre ajoutée lors d'un compactage par SPS est choisie de telle sorte que ce compactage aboutisse à une pastille d'une hauteur d'environ 2,5 millimètres.
  • Le moule contenant la poudre est placé dans la chambre SPS. L'air est évacué de la chambre jusqu'à ce qu'un vide secondaire d'environ 10-2 Pascal soit atteint.
  • Une pression de 50 MPa est ensuite appliquée sur les deux poinçons avant de démarrer le frittage.
  • Le frittage est réalisé en chauffant d'abord la poudre jusque 575°C avec vitesse d'augmentation de la température de 100°C/min. Une fois la température de 575°C atteinte, cette température est maintenue pendant 15 minutes.
  • Pour finir, le voltage et le courant ont été arrêtés pour permettre à l'échantillon de refroidir lentement jusqu'à la température ambiante. La surface des pastilles obtenues est ensuite polie pour être nettoyée.
  • On mesure d'abord la diffusivité thermique par le LFA 467 de Netzsch. Ensuite la pastille est coupée en morceaux de 2.5 mm x 2.5 mm x 8 mm d'une part pour la mesure du facteur de puissance par un équipement LSR-3 de Linseis, et 2.5 mm x 2.5 mm x 1.2 mm d'autre part pour la mesure de la capacité thermique par une DSC8000 de Perkin Elmer.
  • La figure 1 illustre l'évolution de la conductivité thermique en fonction de la température de trois composés à savoir du CoSbS de l'art antérieur non dopé (points référencés 1), du CoSbS dopé de type n avec du tellure de l'art antérieur, le pourcentage atomique de tellure par rapport à l'antimoine présent dans le sulfure de cobalt et d'antimoine en stœchiométrie étant de 4 et l'antimoine étant en sous stœchiométrie correspondante soit à hauteur de 96 pour cent (points référencés 2), et l'alliage de formule CoSbS0,5Se0,5 qui est non dopé (points référencés 3).
  • On constate que la conductivité thermique de l'alliage de formule CoSbS0,5Se0,5 est significativement inférieure à celle du CoSbS non dopé jusqu'à 400°C, et également nettement inférieure à celle du CoSbS dopé de type n avec du tellure jusqu'à 300°C.
  • Le composé thermoélectrique à base d'un alliage de sulfure de cobalt et d'antimoine avec du sélénium permet ainsi d'obtenir des valeurs de conductivité thermique abaissées par rapport à celle du CoSbS dopé de type n avec du tellure au moins pour une gamme de température.
  • Les figures 2 et 3 illustrent l'évolution de la conductivité thermique et de la figure de mérite zT en fonction de la température de trois composés tous à base d'un alliage de CoSbS0,5Se0,5. Les points référencés 3 correspondent, comme la figure 1, à du CoSbS0,5Se0,5 non dopé, les points référencés 4 à du CoSbS0,5Se0,5 dopé à 4 pour cent de nickel sur le site du cobalt, le cobalt étant présent en sous stœchiométrie correspondant à hauteur de 96 pour cent, et les points référencés 5 correspondent à du CoSbS0,5Se0,5 dopé à 4 pour cent de tellure sur le site de l'antimoine, l'antimoine étant présent en sous stœchiométrie correspondante soit à hauteur de 96 pour cent.
  • On constate que la conductivité thermique la plus faible est obtenue pour un dopage au tellure sur le site de l'antimoine et que la figure de mérite correspondant au dopage de tellure sur le site de l'antimoine est significativement plus élevée que pour le CoSbS0,5Se0,5 non dopé et le CoSbS0,5Se0,5 dopé au nickel. Il est néanmoins à noter que les performances et la conductivité thermique du CoSbS0,5Se0,5 dopé au nickel sont du même ordre de grandeur que celles du CoSbS0,5Se0,5 non dopé ce qui fait entrer dans le champ de l'invention le CoSbS0,5Se0,5 dopé au nickel sur le site du cobalt.
  • Il résulte principalement des figures 2 et 3 que le dopage au tellure sur le site de l'antimoine est avantageux pour réaliser un composé thermoélectrique présentant des performances améliorées tant pour la conductivité thermique que pour la figure de mérite.
  • Dans les résultats présentés ci-dessous en référence aux figures 4 à 9, tous les échantillons sont réalisés à base de CoSbS1-xSex dopé au tellure sur le site de l'antimoine.
  • Les figures 4 à 6 illustrent l'évolution du facteur de puissance, de la conductivité thermique et de la figure de mérite zT en fonction de la température de trois composés à base de CoSbS1-xSex dopé à 4 pour cent en tellure sur le site de l'antimoine qui est en sous stœchiométrie correspondante, pour chacun desquels la valeur de x varie. Les points référencés 6 correspondent à x = 0,25, les points référencés 5 correspondent à x=0,5, et les points référencés 7 correspondent à x=0,75.
  • Pour un composé de formule CoSbS0,25Se0,75 dopé au tellure, la conductivité thermique est réduite jusqu'à 300°C par rapport à du CoSbS dopé de type n avec du tellure de l'art antérieur (points référencés 2 de la figure 1) tandis que son facteur de puissance supérieur à 150 µW.K-2.m-1 à 100°C le rend exploitable comme matériau thermoélectrique.
  • Pour les composés de formule respectivement CoSbS0,5Se0,5 et CoSbS0,75Se0,25 dopés au tellure, la conductivité thermique est significativement réduite par rapport à du CoSbS dopé de type n avec du tellure de l'art antérieur et ce, sur toute la gamme de température. Pour ces deux composés, le facteur de puissance atteint des valeurs élevées supérieures à 1500 µW.K-2.m-1 au moins au-delà de 300°C.
  • On constate de ces figures 4 à 6 que les meilleurs résultats sont obtenus pour un composé à base d'un alliage de formule CoSbS0,75Se0,25 tant pour le facteur de puissance, la conductivité thermique et la figure de mérite zT qui découle des valeurs abaissées de conductivité thermique.
  • Des tests complémentaires ont été menés pour un composé de formule CoSbS0,82Se0,18, c'est-à-dire avec x=0,18, dopé à 5,5 pour cent de tellure sur le site de l'antimoine, l'antimoine étant présent en sous stœchiométrie correspondant à hauteur de 94,5 pour cent. Pour cet alliage on obtient une conductivité thermique de 3,70 W.K-1.m-1 à 100°C, de 3,25 W.K-1.m-1 à 300°C et de 3,23 W.K-1.m-1 à 400°C. On obtient en outre une figure de mérite zT de 0,49 à 400°C. Ces résultats sont tout à fait proches de ceux obtenus pour x=0,25 dopé à 4 pour cent de tellure sur le site de l'antimoine.
  • Les figures 7 à 9 illustrent l'évolution du facteur de puissance, de la conductivité thermique et de la figure de mérite zT en fonction de la température de trois composés à base d'un alliage de formule CoSbS0,75S0,25 dopé en tellure sur le site de l'antimoine et dont le pourcentage en tellure varie. Les points référencés 6 correspondent à un dopage de 4 pour cent de tellure sur le site de l'antimoine qui est en sous stœchiométrie correspondante, les points référencés 8 correspondent à un dopage de 2,5 pour cent de tellure sur le site de l'antimoine qui est en sous stœchiométrie correspondante, et les points référencés 9 correspondent à un dopage de 5,5 pour cent de tellure sur le site de l'antimoine qui est en sous stœchiométrie.
  • On constate que les meilleurs résultats sont obtenus pour un dopage de 5,5 pour cent de tellure sur le site de l'antimoine. La valeur la plus haute obtenue pour le zT de l'échantillon dopé à 5,5 pour cent de tellure est de 0,57.
  • Au regard de l'intégralité de ces résultats, il en résulte que le composé thermoélectrique présentant les meilleures performances est l'alliage de CoSbS0,75S0,25 dopé à 5,5 en tellure sur le site de l'antimoine qui est en sous stœchiométrie.
  • Le liste des dopants n'est cependant pas exhaustive puisque dans le cadre de l'invention, on peut également prévoir comme dopant sur le site du cobalt du palladium ou du platine. On peut également prévoir un dopage à la fois sur le site de l'antimoine et du cobalt.
  • On décrit ci-après un second exemple de réalisation non limitatif du composé thermoélectrique de l'invention.
  • Dans ce second mode de réalisation, une étape de nano-structuration est ajoutée entre l'étape de synthèse du CoSbS1-xSex dans une ampoule en quartz scellée sous vide et l'étape de frittage par SPS. Il en résulte une élaboration du composé de l'invention en trois étapes.
  • La première étape de synthèse est identique à celle décrite pour le premier mode de réalisation. Après que les poudres refroidies soient broyées manuellement avec un mortier et passées à travers des tamis avec une ouverture de maille de 150 µm pour obtenir des poudres présentant des tailles de particules homogènes, la poudre résultante subit une nano-structuration en étant moulue dans un broyeur à billes, ce qui permet de diminuer la taille des particules.
  • Dans cet exemple, le broyage est réalisé à une vitesse de 1200 rpm pendant 10h avec des billes de diamètre de 3mm. Le rapport massique entre la poudre et les billes est de 1/10.
  • En sortie de broyage par le broyeur à billes, on place les poudres dans un moule cylindrique entre deux poinçons et on prépare des pastilles par la méthode de frittage par SPS conformément à celle décrite pour le premier mode de réalisation.
  • Les figures 10 et 11 illustrent l'évolution de la conductivité thermique et du facteur de mérite en fonction de la température de deux composés à base de CoSbS0,75S0,25 dopé à 5,5 pour cent de tellure sur le site de l'antimoine, l'antimoine étant présent en sous stœchiométrie correspondant à hauteur de 94,5 pour cent. Les points référencés 10 correspondent au composé tel que précédemment défini obtenu selon le premier exemple de réalisation en deux étapes, et les points référencés 11 correspondent au même composé obtenu selon le second exemple de réalisation en trois étapes.
  • On constate que les meilleurs résultats en termes de conductivité thermique et de figure de mérite sont obtenus pour les poudres réalisées selon le second mode de réalisation en trois étapes. La conductivité thermique est notablement réduite lorsque le composé de l'invention est réalisé selon le second mode de réalisation. Et la figure de mérite croit d'environ 15 pour cent pour atteindre une valeur de 0,71 à 460°C lorsque le composé est réalisé selon le second mode de réalisation, au lieu de 0,61 lorsque le composé est réalisé selon le premier mode de réalisation. On notera une sensible différence de résultats entre les points référencés 10 des figures 10 et 11 et les points référencés 9 des figures 8 et 9, cette différence résultant uniquement de deux préparations indépendantes des composés.
  • Les applications de ce composé thermoélectrique sont nombreuses. On citera notamment son emploi dans la construction, les centrales, les usines, les véhicules et dans tout type d'appareil et d'appareillage.
  • Pour des performances à basse température, ce composé thermoélectrique trouve application dans la production d'énergie à partir des pertes de chaleur des ordinateurs par exemple.

Claims (14)

  1. Composé thermoélectrique à base d'un alliage de sulfure de cobalt et d'antimoine avec du sélénium de formule CoSbS1-xSex, x étant selon 0 < x < 1, lequel alliage est dopé par du tellure sur le site de l'antimoine.
  2. Composé thermoélectrique selon la revendication 1, caractérisé en ce que x est compris entre 0,1 et 0,6.
  3. Composé thermoélectrique selon l'une quelconque des revendications 1 et 2, caractérisé en ce que x est égal à 0,25.
  4. Composé thermoélectrique selon l'une quelconque des revendications 1 à 3, caractérisé en ce que le pourcentage atomique de tellure par rapport à l'antimoine présent dans le sulfure de cobalt et d'antimoine en stœchiométrie est compris entre 2 et 7.
  5. Composé thermoélectrique selon l'une quelconque des revendications 1 à 4, caractérisé en ce que le pourcentage atomique de tellure par rapport à l'antimoine présent dans le sulfure de cobalt et d'antimoine en stœchiométrie est compris entre 5 et 6.
  6. Composé thermoélectrique selon l'une quelconque des revendications 1 à 5, caractérisé en ce que l'alliage de sulfure de cobalt et d'antimoine avec du sélénium est en sous stœchiométrie d'antimoine.
  7. Composé thermoélectrique selon la revendication 6, caractérisé en ce que le pourcentage atomique d'antimoine retiré est égal au pourcentage atomique de tellure ajouté, les pourcentages atomiques étant considérés par rapport à l'antimoine présent dans le sulfure de cobalt et d'antimoine en stœchiométrie.
  8. Composé thermoélectrique selon l'une quelconque des revendications précédentes, caractérisé en ce qu'il est dopé sur le site du cobalt par du nickel, du palladium ou du platine.
  9. Procédé de fabrication d'un composé thermoélectrique selon l'une des revendications 1 à 8, caractérisé en ce qu'il comprend au moins :
    - une première étape de synthèse du dit composé par mélange des poudres préalablement pesées de cobalt, d'antimoine, de soufre, de sélénium, de tellure et d'éventuels autre(s) dopant(s), et chauffage dudit mélange, et
    - une seconde étape consistant à réaliser un compactage par frittage des poudres.
  10. Procédé selon la revendication 9, caractérisé en ce qu'il comporte une étape supplémentaire de nano-structuration des poudres entre la première et la seconde étape.
  11. Procédé selon la revendication 10, caractérisé en ce que la nano-structuration est réalisée par broyage des poudres dans un broyeur à billes.
  12. Procédé selon l'une quelconque des revendications 9 à 11, caractérisé en ce que l'étape de frittage est réalisé par la méthode de frittage intitulée SPS (Spark Plasma Sintering).
  13. Procédé selon l'une quelconque des revendications 9 à 12, caractérisé en ce que le mélange chauffé lors de la première étape est refroidit, puis les poudres sont broyées manuellement avec un mortier.
  14. Procédé selon la revendication 13, caractérisé en ce que les poudres refroidies et broyées sont passées à travers des tamis pour obtenir des poudres présentant des tailles de particules homogènes.
EP17727299.4A 2016-05-11 2017-05-11 Matériau thermoélectrique à base d'un alliage de sulfure de cobalt et d'antimoine avec du sélénium, dopé par du tellure, et procédés d'obtention Not-in-force EP3455164B1 (fr)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
FR1654203A FR3051198B1 (fr) 2016-05-11 2016-05-11 Materiau thermoelectrique a base d'un alliage de sulfure de cobalt et d'antimoine avec du selenium, dope ou non dope
PCT/FR2017/051142 WO2017194889A1 (fr) 2016-05-11 2017-05-11 Matériau thermoélectrique à base d'un alliage de sulfure de cobalt et d'antimoine avec du sélénium, dopé ou non dopé, et procédés d'obtention

Publications (2)

Publication Number Publication Date
EP3455164A1 EP3455164A1 (fr) 2019-03-20
EP3455164B1 true EP3455164B1 (fr) 2020-07-08

Family

ID=56511736

Family Applications (1)

Application Number Title Priority Date Filing Date
EP17727299.4A Not-in-force EP3455164B1 (fr) 2016-05-11 2017-05-11 Matériau thermoélectrique à base d'un alliage de sulfure de cobalt et d'antimoine avec du sélénium, dopé par du tellure, et procédés d'obtention

Country Status (3)

Country Link
EP (1) EP3455164B1 (fr)
FR (1) FR3051198B1 (fr)
WO (1) WO2017194889A1 (fr)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN110510584B (zh) * 2019-09-25 2022-10-28 哈尔滨工业大学 一种CoSbSe纳米片材料的制备方法及其应用

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
None *

Also Published As

Publication number Publication date
FR3051198B1 (fr) 2020-09-11
EP3455164A1 (fr) 2019-03-20
FR3051198A1 (fr) 2017-11-17
WO2017194889A1 (fr) 2017-11-16

Similar Documents

Publication Publication Date Title
JP5636419B2 (ja) 自己組織化熱電材料
CN103201865A (zh) 纳米复合热电转换材料、其制备方法以及热电转换元件
EP2041807B1 (fr) Augmentation du coefficient de seebeck de semi-conducteurs par frittage hpht
KR102429486B1 (ko) 열전재료 및 이의 제조방법
KR20130078478A (ko) 도핑재 첨가 및 나노입자 소결에 의한 쌍정이 형성된 Ｔｅ계 열전재료의 제조방법
US9123856B2 (en) Affecting the thermoelectric figure of merit (ZT) and the power factor by high pressure, high temperature sintering
KR101323319B1 (ko) 은이 첨가된 비스무스-텔레리움-셀레니움계 열전재료의 제조방법
KR102269404B1 (ko) 셀레늄 함량이 증가된 열전소재
US20020044877A1 (en) Process for producing thermoelectric material
WO2017194889A1 (fr) Matériau thermoélectrique à base d&#39;un alliage de sulfure de cobalt et d&#39;antimoine avec du sélénium, dopé ou non dopé, et procédés d&#39;obtention
CN108878634B (zh) 一种y掺杂赝三元半导体致冷材料及其制备方法
EP3325411B1 (fr) Matériau thermoélectrique à base de sulfure de cobalt et d&#39;antimoine dopé de type n
CN109560185B (zh) 热电材料及其制备方法
EP1866976B1 (fr) Réalisation de matériaux thermoélectriques par mécanosynthèse
KR20170067457A (ko) 열안정성이 개선된 Bi-Sb-Te계 열전 파우더, 열전 재료 및 그 제조 방법
EP3921875A1 (fr) Composé thermoélectrique à base d&#39;antimoniure de magnésium dopé de type n
KR102273056B1 (ko) 구리가 도핑된 열전소재
KR20120035793A (ko) 마그네슘 실리사이드계 열전재료의 제조방법
WO2005073131A2 (fr) Composes clathrates, elements de conversion thermoelectrique et procedes pour produire ceux-ci
JPH09260728A (ja) 高温用熱電材料およびその製造方法
EP2592667B1 (fr) Matériau composite hybride thermoélectrique
KR102021109B1 (ko) 열안정성이 개선된 열전 파우더, 열전 재료 및 그 제조 방법
EP3792987A1 (fr) Matériau de conversion thermoélectrique
KR20160148411A (ko) 화합물 반도체 및 그 제조방법
KR102134306B1 (ko) P형 복합체형 열전소재 및 이의 제조방법

Legal Events

Date Code Title Description
STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: UNKNOWN

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: THE INTERNATIONAL PUBLICATION HAS BEEN MADE

PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: REQUEST FOR EXAMINATION WAS MADE

17P Request for examination filed

Effective date: 20181126

AK Designated contracting states

Kind code of ref document: A1

Designated state(s): AL AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR

AX Request for extension of the european patent

Extension state: BA ME

RIN1 Information on inventor provided before grant (corrected)

Inventor name: MADSEN, GEORG

Inventor name: BHATTACHARYA, SANDIP

Inventor name: PERE, DANIEL

Inventor name: DENNLER, GILLES

Inventor name: MORIYA, KENZO

Inventor name: JACOB, STEPHANE

Inventor name: CHMIELOWSKI, RADOSLAW

DAV Request for validation of the european patent (deleted)
DAX Request for extension of the european patent (deleted)
REG Reference to a national code

Ref country code: DE

Ref legal event code: R079

Ref document number: 602017019419

Country of ref document: DE

Free format text: PREVIOUS MAIN CLASS: C01B0019000000

Ipc: C22C0019070000

RIC1 Information provided on ipc code assigned before grant

Ipc: C01B 19/00 20060101ALI20191021BHEP

Ipc: C01G 51/00 20060101ALI20191021BHEP

Ipc: C22C 19/07 20060101AFI20191021BHEP

Ipc: H01L 35/16 20060101ALI20191021BHEP

GRAP Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOSNIGR1

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: GRANT OF PATENT IS INTENDED

INTG Intention to grant announced

Effective date: 20191202

GRAS Grant fee paid

Free format text: ORIGINAL CODE: EPIDOSNIGR3

GRAJ Information related to disapproval of communication of intention to grant by the applicant or resumption of examination proceedings by the epo deleted

Free format text: ORIGINAL CODE: EPIDOSDIGR1

GRAL Information related to payment of fee for publishing/printing deleted

Free format text: ORIGINAL CODE: EPIDOSDIGR3

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: REQUEST FOR EXAMINATION WAS MADE

GRAP Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOSNIGR1

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: GRANT OF PATENT IS INTENDED

INTC Intention to grant announced (deleted)
INTG Intention to grant announced

Effective date: 20200408

GRAS Grant fee paid

Free format text: ORIGINAL CODE: EPIDOSNIGR3

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: THE PATENT HAS BEEN GRANTED

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): AL AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR

REG Reference to a national code

Ref country code: CH

Ref legal event code: EP

Ref country code: AT

Ref legal event code: REF

Ref document number: 1288513

Country of ref document: AT

Kind code of ref document: T

Effective date: 20200715

REG Reference to a national code

Ref country code: DE

Ref legal event code: R096

Ref document number: 602017019419

Country of ref document: DE

REG Reference to a national code

Ref country code: IE

Ref legal event code: FG4D

Free format text: LANGUAGE OF EP DOCUMENT: FRENCH

REG Reference to a national code

Ref country code: LT

Ref legal event code: MG4D

REG Reference to a national code

Ref country code: AT

Ref legal event code: MK05

Ref document number: 1288513

Country of ref document: AT

Kind code of ref document: T

Effective date: 20200708

REG Reference to a national code

Ref country code: NL

Ref legal event code: MP

Effective date: 20200708

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SE

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

Ref country code: AT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

Ref country code: FI

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

Ref country code: NO

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20201008

Ref country code: GR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20201009

Ref country code: HR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

Ref country code: PT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20201109

Ref country code: BG

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20201008

Ref country code: ES

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

Ref country code: LT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LV

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

Ref country code: PL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

Ref country code: RS

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

Ref country code: IS

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20201108

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: NL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

REG Reference to a national code

Ref country code: DE

Ref legal event code: R097

Ref document number: 602017019419

Country of ref document: DE

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: RO

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

Ref country code: CZ

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

Ref country code: DK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

Ref country code: EE

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

Ref country code: SM

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

Ref country code: IT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: AL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

26N No opposition filed

Effective date: 20210409

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 20210520

Year of fee payment: 5

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SI

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

REG Reference to a national code

Ref country code: DE

Ref legal event code: R119

Ref document number: 602017019419

Country of ref document: DE

REG Reference to a national code

Ref country code: CH

Ref legal event code: PL

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 20210511

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: CH

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20210531

Ref country code: MC

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

Ref country code: LI

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20210531

Ref country code: LU

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20210511

REG Reference to a national code

Ref country code: BE

Ref legal event code: MM

Effective date: 20210531

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20210511

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20210511

Ref country code: DE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20211201

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: BE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20210531

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20220531

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: CY

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: HU

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT; INVALID AB INITIO

Effective date: 20170511

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: MK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: MT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: TR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20200708
