Vorgeschlagen wird ein wärmeempfindliches Aufzeichnungsmaterial, umfassend ein bahnförmiges Substrat, aufweisend eine Vorderseite und eine ihr gegenüberliegende Rückseite –¡ mindestens eine wärmeempfindliche Aufzeichnungsschicht auf mindestens einer der beiden Seiten des bahnförmigen Substrats, dadurch gekennzeichnet, dass die wärmeempfindliche Aufzeichnungsschicht als Farbakzeptor eine Kombination enthält, mindestens bestehend - aus einer, zwei, drei oder mehr als drei Farbakzeptor(-Verbindungen) der Formel (1) mit R ist eine Alkylgruppe, - und aus mindestens einem Sekundär-Farbakzeptor, enthaltend Oligomere der Milchsäure entsprechend Formel (3)

Description

  • Die Erfindung betrifft zunächst ein wärmeempfindliches Aufzeichnungsmaterial mit einem bahnförmigen Substrat und mindestens einer wärmeempfindlichen Aufzeichnungsschicht, ausgebildet auf mindestens einer der beiden Seiten des bahnförmigen Substrats, wobei diese wärmeempfindliche Aufzeichnungsschicht erfindungsgemäß eine neuartige Farbakzeptor-Kombination enthält.
  • Wärmeempfindliche und auf die externe Zufuhr von Wärme farbbildend reagierende Aufzeichnungsmaterialien sind seit vielen Jahren bekannt und erfreuen sich einer im Grundsatz ungebrochenen Beliebtheit, was unter anderem darauf zurückzuführen ist, dass ihre Verwendung für den Ticket und/oder Kaufbeleg ausgebenden Geschäftsmann mit großen Vorteilen verbunden ist. Weil die farbbildenden Komponenten, das sind Farbstoffvorläufer und mit ihnen bei Zuführung von Wärme reagierende Farbakzeptoren - auch (Farb-)Entwickler genannt, bei einem derartigen wärmeempfindlichen Aufzeichnungsverfahren in dem Aufzeichnungsmaterial selbst stecken, können die Toner- und Farbkartuschen-freien Thermodrucker, die in ihrer Funktion von niemandem mehr regelmäßig kontrolliert werden müssen, in großer Zahl aufgestellt werden. So hat sich diese innovative Technologie insbesondere im öffentlichen Personenverkehr und im Einzelhandel weitgehend flächendeckend durchgesetzt.
  • In der zurückliegenden näheren Vergangenheit sind jedoch vermehrt Bedenken gegen die Umweltverträglichkeit bestimmter Farbakzeptoren aufgekommen, die zwar einerseits keineswegs naturwissenschaftlich begründet sind, andererseits jedoch von der Industrie und insbesondere vom Handel nicht außer Acht gelassen werden können. So sind insbesondere
    • Bisphenol-A, das ist 2,2 bis (4-hydroxyphenyl)-Propan, und
    • Bisphenol-S, das ist 4,4'-Dihydroxydiphenylsulfon,
    enthaltende wärmeempfindliche Aufzeichnungsmaterialien in der Kritik, was in erster Linie zu einem verstärkten Einsatz von
    • Pergafast® 201, das ist N-(p-toluensulphonyl)-N'-3-(p-toluensulphonyl-Oxy-phenyl)-harnstoff, der Firma BASF Corporation, und
    • D8, das ist 4-[(4-(1-methylethoxy)phenyl)sulfonyl]phenol,
    führte. In Berücksichtigung dieser in kürzester Zeit völlig veränderten Marktlage erkannten die Erfinder die Notwendigkeit nach weiteren wärmeempfindlichen Aufzeichnungsmaterialien, bei denen einerseits der Farbakzeptor innerhalb der wärmeempfindlichen Aufzeichnungsschicht möglichst vollständig biologisch abbaubar und die Umwelt nicht belastend ist und die andererseits wirtschaftlich zumindest noch vertretbar hergestellt werden können, denn schließlich müssen auch die besten Produkte für den Auftraggeber und/oder für den Endverbraucher bezahlbar bleiben.
  • Als nächstkommender Stand der Technik gilt aus Sicht der Erfinder die EP 2 574 645 A1 , welche wie der vorliegende Vorschlag auch ein wärmeempfindliches Aufzeichnungsmaterial mit einem Substrat und einer darauf ausgebildeten wärmeempfindlichen Aufzeichnungsschicht mit einem Farbstoffvorläufer und einem Farbakzeptor vorschlägt, wobei letzterer ein Molekül aus einer n-wertigen Säure und aus n-fach um diese Säure gruppierte Oligomere der Polymilchsäure enthält oder durch dieses Molekül gebildet ist. Der Offenbarung dieser Schrift ist gleichsam zu entnehmen, dass ein wie oben beschriebener Farbakzeptor gegebenenfalls zu kombinieren ist mit anderen Farbakzeptoren, die dann ausgesucht sind, aus der Liste, umfassend:
    • Bisphenol-A, das ist 2,2 bis (4-hydroxyphenyl)-Propan,
    • Bisphenol-S, das ist 4,4'-Dihydroxydiphenylsulfon,
    • Pergafast® 201, das ist N-(p-toluensulphonyl)-N'-3-(p-toluensulphonyl-Oxy-phenyl)-harnstoff, der Firma BASF Corporation,
    • D8, das ist 4-[(4-(1-methylethoxy)phenyl)sulfonyl]phenol,
    jedoch wird eine solche Kombinationsmöglichkeit mit Bezug auf Bisphenol-A und Bisphenol-S in der Praxis weniger eine Rolle spielen, weil ja das Marktinteresse nach wärmeempfindlichen Aufzeichnungsmaterialien gerade in eine Richtung zielt, bei denen die Farbakzeptoren in einem besonderen Maße umweltfreundlich sind. Der ansonsten sehr aussagekräftigen Schrift ist keinerlei Anregung hinsichtlich der Kombination von Farbakzeptoren auf der Basis von Oligomeren der Polymilchsäure mit weiteren Farbakzeptoren jenseits der oben aufgelisteten Komponenten zu entnehmen.
  • Aus der US 2005 282,704 A1 ist der Hinweis auf die mögliche Verwendung von Copolymeren der Polymilchsäure als Energieabsorber in wärmeempfindlichen Aufzeichnungsmaterialien zu entnehmen. Die deutsche Offenlegungsschrift DE 22 53 772 A1 schlägt schließlich einen Aufzeichnungsbogen mit einer Farbentwicklerschicht vor, die neben einem sauren Polymer ein Metallsalz oder eine organische Carbonsäure, beispielsweise eine aliphatische Carbonsäure, hier unter anderem genannt die 2-Hydroxy-2,4-dimethylpentansäure, enthält.
  • Die US 2004 / 258,857 A1 schlägt schließlich ein nicht reaktives Aufzeichnungsmaterial vor, dessen elastisches Substrat Polymilchsäure enthält. Aus der US 2005 / 112,302 A1 wiederum ist ein Tintenstrahlaufzeichnungselement bekannt, dessen eine Tinten-durchlässige Beschichtung ein Polymilchsäure basierendes Material enthält.
  • Die Lösung der vorstehend genannten Aufgabe geschieht unter Berücksichtigung und Würdigung des zuvor wiedergegebenen Standes der Technik mittels eines diesseits vorgeschlagenen wärmeempfindlichen Aufzeichnungsmaterials, umfassend
    • □ ein bahnförmiges Substrat, aufweisend eine Vorderseite und eine ihr gegenüberliegende Rückseite
    • □ mindestens eine wärmeempfindliche Aufzeichnungsschicht auf mindestens einer der beiden Seiten des bahnförmigen Substrats,
    dadurch gekennzeichnet, dass die wärmeempfindliche Aufzeichnungsschicht als Farbakzeptor eine Kombination enthält, mindestens bestehend
    • aus einer, zwei, drei oder mehr als drei Farbakzeptor(-Verbindungen) der Formel (1)
      Figure imgb0001
       mit R ist eine Alkylgruppe,
    • und aus mindestens einem Sekundär-Farbakzeptor, enthaltend Oligomere der Milchsäure entsprechend Formel (3)
      Figure imgb0002
  • Bevorzugt ist das R in Formel (1) eine Alkylgruppe umfassend 1 bis 25 Kohlenstoffatome, ganz besonders bevorzugt 10 bis 20 Kohlenstoffatome. Bekannt und im Sinne der vorliegenden Erfindung auch ganz besonders bevorzugt ist eine solche Farbakzeptor-Verbindung unter dem Namen Gallussäurestearylester oder auch Stearylgallat. Verbindungen der Formel (1) sind Substanzen, die aufgebaut sind aus in der Natur vorkommenden Stoffen und die insbesondere als Antioxidanzien in Lebensmitteln eingesetzt werden, wozu beispielsweise Ethylgallat (E 313), Propylgallat (E 310), Octylgallat (E 311) und Dodecylgallat (E 312) zur Verwendung unter anderem in Backwaren, Margarine, Marzipan, Nougat, Trockensuppen und Chips zählen.
  • In einer ganz besonders bevorzugten Ausführungsform der Erfindung geschieht die Lösung der zugrundeliegenden Aufgabe mittels eines wärmeempfindlichen Aufzeichnungsmaterials, umfassend
    • □ ein bahnförmiges Substrat, aufweisend eine Vorderseite und eine ihr gegenüberliegende Rückseite
    • □ mindestens eine wärmeempfindliche Aufzeichnungsschicht auf mindestens einer der beiden Seiten des bahnförmigen Substrats,
    dadurch gekennzeichnet, dass die wärmeempfindliche Aufzeichnungsschicht als Farbakzeptor eine Kombination enthält, mindestens bestehend
    • aus einer, zwei, drei oder mehr als drei Farbakzeptor(-Verbindungen) der Formel (1)

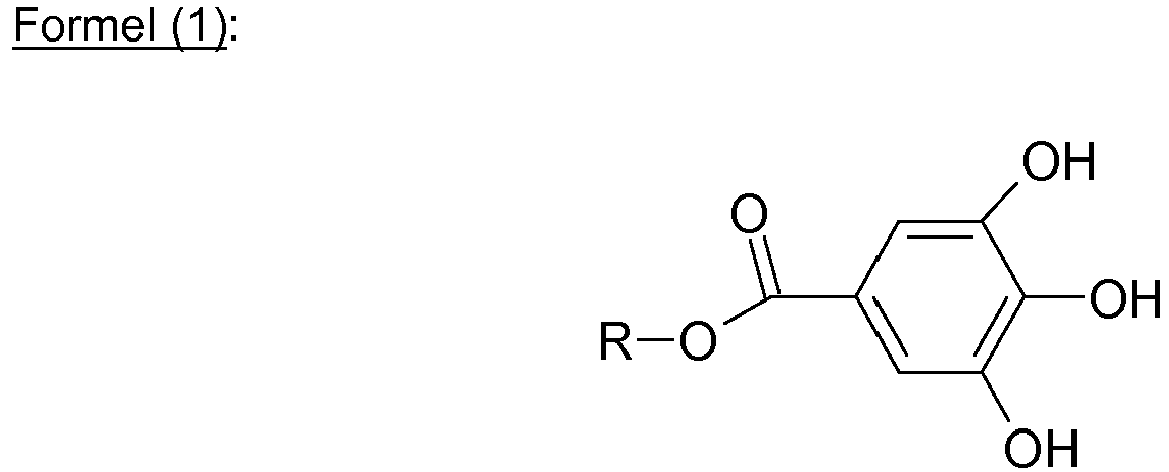

      Figure imgb0003
       mit R ist eine Alkylgruppe,
    • und aus mindestens einem Sekundär-Farbakzeptor, enthaltend ein Molekül oder gebildet aus einem Molekül aus
      einer n-wertigen Säure und aus n-fach um diese Säure gruppierte Oligomere der Milchsäure entsprechend Formel (3).
      Figure imgb0004
  • Zum weiteren Verständnis der vorliegenden Erfindung sei zunächst ausgeführt, dass Milchsäure darstellbar ist entsprechend Formel (2)
    Figure imgb0005
  • Polymilchsäure zeichnet sich dadurch aus, dass sie ein vollständig biologisch abbaubarer Kunststoff als spezifische Ausführungsform des Polyesters ist, was insbesondere gilt, wenn es sich bei der Polymilchsäure um eine Verbindung aus rechtsdrehenden Milchsäuren (L+Milchsäure) handelt, was im Sinne der vorliegenden Erfindung als ganz besonders bevorzugt gilt. Da Polymilchsäure jeweils eine nicht nutzbare Hydroxylgruppe und auch nur eine mit den Farbvorstoffvorläufern als reaktiv anzusehende Carboxylgruppe an den beiden Enden der langen Polymermoleküle enthält, stellt es eine bevorzugte Ausführungsform der Erfindung dar, wenn Oligomere der Milchsäure als Sekundär-Farbakzeptor oder als Teil des Sekundär-Farbakzeptors eingesetzt werden. Dabei sind die Oligomere der Milchsäure darstellbar entsprechend Formel (3):
    Figure imgb0006
  • Nach intensiven dieser Erfindung zugrundeliegenden Untersuchungen erkannten die Erfinder nun, dass es besonders vorteilhaft ist, die Anzahl der nutzbaren Carboxylgruppen zu erhöhen, indem die Oligomere der Milchsäure n-fach um eine n-wertige Säure gruppiert werden, was - wie vorstehend ausgeführt - als ganz besonders bevorzugte Ausführungsform der vorliegenden Erfindung anzusehen ist.
  • Als Beispiele für die innerhalb dieser ganz besonders bevorzugten Ausführungsform bevorzugten zweiwertigen Säuren gelten Säuren, ausgesucht aus der Liste, umfassend:
    • Oxalsäure, Malonsäure, Bernsteinsäure, Glutarsäure, Adipinsäure, Pimelinsäure, Korksäure, Azelainsäure, Sebacinsäure, Undecandisäure, Dodecandisäure, Tridecandisäure, Tetradecandisäure, Hexadecandisäure.
  • Darstellbar ist ein solches Molekül dann entsprechend Formel (4):
    Figure imgb0007
  • Weitere Beispiele für eine zweiwertige Säure sind solche Säuren, ausgesucht aus der Liste, umfassend:
    • Maleinsäure, Fumarsäure, Apfelsäure, Weinsäure, Glutaminsäure, Asparaginsäure, Phthalsäure, Isophthalsäure, Terepthalsäure.
  • Ganz besonders bevorzugtes Beispiel für eine im Sinne der vorliegenden Erfindung sehr gut zu nutzende zweiwertige Säure ist die Oxalsäure, was zu einem Molekül als Sekundär-Farbakzeptor aus einem zentralen Oxalsäuremolekül und zwei Oligomeren der Milchsäure führt. Ein solches Molekül gilt als ganz besonders bevorzugtes Beispiel für einen erfindungsgemäßen Sekundär-Farbakzeptor, welcher in der Lage ist, zusammen mit einer Farbakzeptor-Verbindung entsprechend der Formel (1), insbesondere und ganz besonders bevorzugt zusammen mit einem Gallussäurestearylester und mit einem Farbstoffvorläufer unter Ausbildung einer visuell erkennbaren Farbe zu reagieren. Neben einer Farbakzeptor-Verbindung entsprechend der Formel (1) und einem Sekundär-Farbakzeptor aus einem zentralen Oxalsäuremolekül und zwei Oligomeren der Milchsäure sind als weiterer Bestandteil der wärmeempfindlichen Aufzeichnungsschicht im Rahmen der vorliegenden Erfindung auch zusätzliche, dann beispielsweise klassische Farbakzeptoren, wie sie auch in Absatz [0003] erwähnt werden, möglich.
  • Im Sinne der vorliegenden Erfindung gilt es ferner als ganz besonders bevorzugt, die Oligomere der Milchsäure dreifach um eine dreiwertige Säure zu gruppieren, wozu sich insbesondere die Zitronensäure anbietet, was zu einem Molekül als Sekundär-Farbakzeptor aus einem zentralen Zitronensäuremolekül und drei Oligomeren der Milchsäure führt. Ein solches Molekül gilt als ganz besonders bevorzugtes Beispiel für einen erfindungsgemäßen Sekundär-Farbakzeptor, welcher in der Lage ist, zusammen mit einer Farbakzeptor-Verbindung entsprechend der Formel (1), insbesondere und ganz besonders bevorzugt zusammen mit einem Gallussäurestearylester und mit einem Farbstoffvorläufer unter Ausbildung einer visuell erkennbaren Farbe zu reagieren. Neben einer Farbakzeptor-Verbindung entsprechend der Formel (1) und einem Sekundär-Farbakzeptor aus einem zentralen Zitronensäuremolekül und drei Oligomeren der Milchsäure sind als weiterer Bestandteil der wärmeempfindlichen Aufzeichnungsschicht im Rahmen der vorliegenden Erfindung auch zusätzliche, dann beispielsweise klassische Farbakzeptoren, wie sie auch in Absatz [0003] erwähnt werden, möglich.
  • Darstellbar ist ein Molekül aus einem zentralen Zitronensäuremolekül und drei Oligomeren der Milchsäure entsprechend Formel (5):
    Figure imgb0008
  • Im Sinne der vorliegenden Erfindung ist auch eine wärmeempfindliche Aufzeichnungsschicht vorstellbar, die als Farbakzeptor eine Kombination enthält
    • aus einer, zwei, drei oder mehr als drei Farbakzeptor(-Verbindungen) der Formel (1)
      Figure imgb0009
       mit R ist eine Alkylgruppe,
    • und aus einem ersten Sekundär-Farbakzeptor, enthaltend ein Molekül oder gebildet aus einem Molekül aus
      einer n-wertigen Säure und aus n-fach um diese Säure gruppierte Oligomere der Milchsäure
    • und aus mindestens einem zweiten Sekundär-Farbakzeptor, enthaltend ein Molekül oder gebildet aus einem Molekül aus
      einer m-wertigen Säure und aus m-fach um diese Säure gruppierte Oligomere der Milchsäure
    mit der Bedingung m ≠ n. In einem solchen bevorzugten Fall können rheologische Faktoren der Beschichtungsmasse zur Ausbildung der wärmeempfindlichen Aufzeichnungsschicht und deren Empfindlichkeit gegenüber der farbauslösenden Wärme gezielt eingestellt werden. Eine solche Ausführungsform der Erfindung mit mindestens zwei, stofflich verschiedenen Sekundär-Farbakzeptoren gilt gleichsam als eine weitere besonders bevorzugte Ausführungsform der Erfindung. Auch hier ist es vorstellbar, dass neben einer Farbakzeptor-Verbindung entsprechend der Formel (1) und den beiden Sekundär-Farbakzeptoren gemäß obiger Ausführungen als weiterer Bestandteil der wärmeempfindlichen Aufzeichnungsschicht im Rahmen der vorliegenden Erfindung noch zusätzliche, dann beispielsweise klassische Farbakzeptoren, wie sie auch in Absatz [0003] erwähnt werden, eingesetzt werden.
  • Die hier vorgeschlagene Kombination aus einer, zwei, drei oder mehr als drei Farbakzeptor(-Verbindungen) der Formel (1) und aus Sekundär-Farbakzeptoren auf der Basis von Oligomeren der Milchsäure entsprechend Formel (3) in allen hier vorstehend erläuterten und insbesondere in allen bevorzugt dargestellten Ausführungsformen ermöglicht ein wärmeempfindliches Aufzeichnungsmaterial, bei dem einerseits die Gesamtheit der Farbakzeptorkomponente innerhalb der wärmeempfindlichen Aufzeichnungsschicht weitestgehend vollständig biologisch abbaubar und die Umwelt nicht belastend ist und das andererseits wirtschaftlich auch vertretbar hergestellt werden kann. Während die Farbakzeptor-Verbindungen entsprechend der Formel (1) eine vollständig überzeugende dynamische Druckdichte des wärmeempfindlichen Aufzeichnungsmaterials gewährleistet, dabei jedoch den Nachteil einer erkennbaren und in vielen Fällen nicht akzeptablen Vergilbung des wärmeempfindlichen Aufzeichnungsmaterials mit sich bringt, verhindern die Sekundär-Farbakzeptoren auf der Basis von Oligomeren der Milchsäure entsprechend Formel (3) diese Vergilbung überraschend weitestgehend, so dass ein vorschlaggemäßes wärmeempfindliches Aufzeichnungsmaterial komplett sowohl hinsichtlich seiner Wärmeempfindlichkeit wie auch hinsichtlich seiner Farbort-Stabilität zu überzeugen weiß. In zahlreichen dieser Schrift zugrunde liegenden Untersuchungsreichen stellte es sich heraus, dass ein auf Gew.-% (atro) bezogenes Verhältnis von
    • Farbakzeptor-Verbindungen entsprechend der Formel (1) zu Sekundär-Farbakzeptoren, enthaltend Oligomere der Milchsäure entsprechend Formel (3) zunächst durchaus in einem bevorzugten Bereich von 10 : 1 bis 1 : 1,25, besser in einem Bereich von 3,25 : 1 bis 1 : 1,25 einzustellen ist. Optimal zur Erzielung der besten Ergebnisse insbesondere hinsichtlich der dynamischen Druckdichte und einer Farbort-Stabilität ohne übermäßige Vergilbung des vorgeschlagenen wärmeempfindlichen Aufzeichnungsmaterials auch und insbesondere in feuchter Umgebung gilt ein ganz besonders bevorzugter Bereich von 3,25 : 1 bis 1 : 1 und noch besser in einem Bereich von 2,5 : 1 bis 1,25 : 1.
  • Das hier vorgeschlagene wärmeempfindliche Aufzeichnungsmaterial weist als mögliche Farbstoffvorläufer in der wärmeempfindlichen Aufzeichnungsschicht bevorzugt mindestens eine Substanz aus, die ausgesucht ist aus der Liste, umfassend: 3-diethylamino-6-methyl-7-Anilinofluoran, 3-dibutylamino-6-methyl-7-Anilinofluoran, 3-(N-methyl-N-propyl)amino-6-methyl-7-Anilinofluoran, 3-(N-ethyl-N-isoamyl)amino-6-methyl-7-Anilinofluoran, 3-(N-methyl-N-cyclohexyl)amino-6-methyl-7-Anilinofluoran, 3-(N-ethyl-N-tolyl)amino-6-methyl-7-Anilinofluoran und 3-(N-ethyl-N-tetrahydrofuryl)amino-6-methyl-7-Anilinofluoran. Ganz besonders bevorzugt ist dabei 3-dibutylamino-6-methyl-7-Anilinofluoran - auch bekannt als ODB-2.
  • Zur Gewährleistung einer überzeugenden dynamischen Druckdichte weist die wärmeempfindliche Aufzeichnungsschicht eine Menge an Farbstoffvorläufer auf Fluoranbasis, insbesondere an 3-dibutylamino-6-methyl-7-Anilinofluoran auf, die in einem Bereich von 0,25 g/m2 bis 0,7 g/m2 liegt. Gleichzeitig gilt es als ganz besonders bevorzugt, wenn unabhängig davon und noch besser gleichzeitig dazu ein auf Gew.-% (atro) bezogenes Verhältnis von
    • Farbstoffvorläufer auf Fluoranbasis zu den Farbakzeptor-Verbindungen entsprechend der Formel (1)
    • in einem Bereich von 1 : 1,5 bis 1 : 2,5
    • und noch besser in einem Bereich von 1 : 1,55 bis 1 : 2
    eingestellt ist.
  • Allein schon aus Umweltgesichtsgründen aber auch technologisch durch die vorliegende Erfindung ermöglicht, kann das erfindungsgemäße wärmeempfindliche Aufzeichnungsmaterial auf Sensibilisatoren vollständig verzichten, was im Sinne der vorliegenden Erfindung als bevorzugt und folgerichtig angesehen wird. Sollen trotzdem Sensibilisatoren, welche zur Erhöhung der thermischen Ansprechempfindlichkeit enthalten sein können, eingesetzt werden, bieten sich in einem solchen Fall insbesondere Sensibilisatoren an wie beispielsweise: 2-(2H-benzotriazol-2-yl)-p-cresol, Benzyl-p-benzyloxy-benzoat, Methylolstearamid, Stearinsäureamid, p-Benzylbiphenyl, 1,2-Di(phenoxy)-ethan, 1,2-Di(m-methylphenoxy)ethan, m-Terphenyl, Dibenzyloxalat, Benzylnaphthylether, Dimethylterephtalat und Diphenylsulfon.
  • Geeignete Bindemittel zur Einbindung in die wärmeempfindliche Aufzeichnungsschicht sind beispielsweise wasserlösliche Bindemittel wie Stärke, Hydroxyethylzellulose, Methylzellulose, Carboxymethylzellulose, Gelatine, Kasein, Polyvinylalkohole, modifizierte Polyvinylalkohole, Ethylen-Vinylalkohol-Coplymere, Natriumpolyacrylate, Acrylamid-Acrylat-Copolymere, Acrylamid-Acrylat-Methacrylat-Terpolymere sowie Alkalisalze von Styrol-Maleinsäureanhydrid-Copolymer oder Ethylen-Maleinsäureanhydrid-Copolymer, wobei die Bindemittel allein oder in Kombination untereinander eingesetzt werden können; auch wasserunlösliche Latexbinder wie Styrol-Butadiene-Copolymere, Acrylnitril-Butadien-Copolymere und Methyl-Acrylat-Butadien-Copolymere bieten sich als Bindemittel zur Einbindung in die wärmeempfindliche Aufzeichnungsschicht an. Im Sinne der vorliegenden Erfindung gelten Polyvinylalkohol, Ethylen-Vinylalkohol-Coplymere oder Polyvinylalkohol in Verbindung mit Ethylen-Vinylalkohol-Coplymeren als besonders bevorzugte Bindemittel, die zusammen, bezogen auf das Gesamtgewicht der Aufzeichnungsschicht, in einem Bereich von 10 bis 20 Gew.-% in die wärmeempfindliche Aufzeichnungsschicht eingebunden sind.
  • Zur Verbesserung der Gleiteigenschaften an einem Thermokopf und zur Vermeidung einer übermäßigen Abnutzung des Thermokopfes kann die wärmeempfindliche Aufzeichnungsschicht weiterhin Gleit- und Trennmittel enthalten wie Metallsalze höherer Fettsäuren, zum Beispiel Zinkstearat, Kalziumstearat sowie Wachse, wie zum Beispiel Paraffin, oxidiertes Paraffin, Polyethylen, Polyethylenoxid, Stearamide und Kastorwachs.
  • Weitere Bestandteile der wärmeempfindlichen Aufzeichnungsschicht sind gemäß einer bevorzugten Ausführungsform neben
    • der Farbakzeptorkombination,
    • mindestens einem Farbstoffvorläufer,
    • einem Bindemittel
    ein oder mehrere Pigmente, bevorzugt anorganische Pigmente und ganz besonders bevorzugt ein oder mehrere Pigmente, ausgesucht aus der Liste, umfassend Kaolin und Aluminium(hydr)oxid, wobei hier insbesondere Kaolin als besonders geeignet angesehen wird. Weniger geeignet, jedoch nicht ausgeschlossen im Rahmen der vorliegenden Erfindung, sind
    • in erster Linie Kalziumkarbonat, das die Wirkung des Sekundär-Farbakzeptors zur Farbort-Stabilisierung schwächt, und
    • auch Silizium(di)oxid, das mitunter Ablagerungen an den Thermo-Druckköpfen begründen kann, ansonsten aber durchaus gute Restergebnisse generierte. Mit entsprechenden Maßnahmen kann deshalb auch Silizium(di)oxid zum Kreis der besser geeigneten Pigmente aufrücken.
  • Hinsichtlich der Menge an Pigment in der wärmeempfindlichen Aufzeichnungsschicht gilt ein auf das Gesamtgewicht der wärmeempfindlichen Aufzeichnungsschicht bezogener Bereich von 8 bis 18 Gew.-% (atro) als besonders geeignet, der nach unten eingeengt wird durch die zunehmende Gefahr möglicher Thermo-Druckkopf-Ablagerungen und nach oben durch eine zunehmende Reduzierung der Empfindlichkeit gegenüber der Druckbild bewirkenden Wärme der Thermo-Druckköpfe.
  • Als Beschichtungsvorrichtung zum Auftrag der wärmeempfindlichen Aufzeichnungsschicht bieten sich insbesondere Rollrakelstreichwerk, Messerstreichwerk, Vorhangbeschichter oder Luftbürste an. Die flächenbezogene Masse der wärmeempfindlichen Aufzeichnungsschicht liegt dabei bevorzugt zwischen 2 und 6 g/m2 und noch besser zwischen 2,2 und 4,8 g/m2.
  • In einer ganz besonders bevorzugten Ausführungsform weist das erfindungsgemäße wärmeempfindliche Aufzeichnungsmaterial eine pigmenthaltige Zwischenschicht auf, welche zwischen Substrat und wärmeempfindlicher Aufzeichnungsschicht angeordnet ist.
  • Als Pigmente der Zwischenschicht bieten sich sowohl organische Hohlraum-Pigmente wie auch anorganische Pigmente an, letztere bevorzugt ausgewählt aus der Gruppe, umfassend natürliches wie kalziniertes Kaolin, Siliziumoxid und hier besonders Bentonit, Kalziumkarbonat sowie Aluminiumhydroxid und hier besonders Böhmit. Eine solche Zwischenschicht kann zum einen einen positiven Beitrag zur Egalisierung der zu beschichtenden Oberfläche leisten, womit sich die Menge an notwendigerweise aufzubringender Streichfarbe für die wärmeempfindliche Aufzeichnungsschicht reduziert. Aus diesem Grund bieten sich zum Auftrag der pigmenthaltigen Zwischenschicht egalisierende Streichwerke an, wie beispielsweise Walzenstreichwerke, Streichmesser- und (Roll-)Rakelstreichwerke. Zum anderen können die Pigmente dieser Zwischenschicht die durch Hitzeeinwirkung verflüssigten Wachsbestandteile der wärmeempfindlichen Aufzeichnungsschicht bei der Schriftbildausbildung aufnehmen und begünstigen so eine sichere und schnelle Funktionsweise der wärmeinduzierten Aufzeichnung. Die flächenbezogene Masse der pigmenthaltigen Zwischenschicht liegt bevorzugt zwischen 5 und 20 g/m2 und noch besser zwischen 7 und 11 g/m2.
  • Auch wenn nicht auf Papier als Substrat beschränkt, ist Papier und hier speziell ein nicht oberflächenbehandeltes Streichrohpapier das Substrat, das sich am Markt auch mit Blick auf die gute Umweltverträglichkeit wegen der guten Recyclingfähigkeit durchgesetzt hat und das im Sinne der Erfindung bevorzugt ist. Unter einem nicht oberflächenbehandelten Streichrohpapier ist ein nicht in einer Leimpresse oder in einer Beschichtungsvorrichtung behandeltes Streichrohpapier zu verstehen. Für die Erfindung sind im gleichen Maße Folien beispielsweise aus Polypropylen, Polyolefin und mit Polyolefin beschichtete Papiere als Substrat möglich, ohne dass eine solche Ausführung ausschließenden Charakter aufweist.
  • Die in der Beschreibung und in den Ansprüchen gemachten Angaben zur flächenbezogenen Masse, zu Gew.-% (Gewichts-%) und zu Gew.-Teilen (Gewichts-Teilen) beziehen sich jeweils auf das "atro"-Gewicht, d.h. absolut trockene Gewichtsteile. In den Ausführungen zu den organischen Pigmenten der pigmenthaltigen Zwischenschicht sind die diesbezüglichen Zahlenangaben berechnet aus dem "lutro"-Gewicht, d.h. lufttrockene Gewichtsteile, abzüglich des Gewichtsanteils von Wasser um und im Inneren der Pigmente in ihrer Lieferform.
  • Die Erfindung wird anhand der nachfolgenden erfindungsgemäßen Beispiele und der Vergleichsbeispiele weiter verdeutlicht:
  • Zur Ausbildung einer Papierbahn als bahnförmiges Substrat sowohl für erfindungsgemäße wie für vergleichende wärmeempfindliche Aufzeichnungsmaterialien wird in einer Mischbütte eine Papierpulpe aus Eukalyptuszellstoff und anderen Zellstofffasern mit Füllstoffen und Wasser angesetzt. Weitere hinzu zugebende Bestandteile der Pulpe sind Harzleim zur Masseleimung mit einer Menge von 0,6 Gew.-% (atro), bezogen auf Gesamtgewicht der Pulpe, sowie weitere übliche Zuschlagstoffe, wie beispielsweise Pigmente und/oder optische Aufheller. Nach Fertigstellung der Pulpe wird diese anschließend einer Langsieb-Papiermaschine zugeführt, wo sie zu einer Papierbahn mit einer flächenbezogenen Masse von 69 g/m2 verarbeitet wird.
  • Nach einer leichten Kalandrierung wird die Papierbahn einem in die Papiermaschine integriertem Rollrakelstreichwerk zugeführt, wo auf sie frontseitig eine pigmentierte Zwischenschicht mit einer flächenbezogenen Masse von 9 g/m2 aufgetragen wird. Dabei weist die dazu benutzte Beschichtungszusammensetzung zur Ausbildung der Zwischenschicht
    • □ eine Pigmentmischung aus Hohlkörperpigment und kalziniertem Kaolin,
    • □ Styrol-Butadien-Latex als Bindemittel,
    • □ Stärke als Cobinder
    und weitere Hilfsmittel auf.
  • Die Papierbahn wird noch innerhalb der Papiermaschine mittels Heizstrahler und im Kontakt mit heißen Walzen getrocknet, hier in einem Mehrwalzenglättwerk geglättet und anschließend als Halbfertigpapiertambour aufgerollt.
  • Der derart hergestellte Halbfertigpapiertambour wird einer Streichmaschine zugeführt, wo die kontinuierlich wieder abgerollte Papierbahn einer Rollrakel-Streicheinrichtung zugeführt wird, wo das Aufbringen von vorbereiteten Beschichtungszusammensetzungen jeweils zur Ausbildung von wärmeempfindlichen Aufzeichnungsschichten jeweils mit einer flächenbezogenen Masse von 4,2 g/m2 auf die zuvor aufgebrachte und bereits getrocknete pigmentierte Zwischenschicht geschieht. Als Komponenten für die zur Ausbildung der wärmeempfindlichen Aufzeichnungsschicht benutzte Beschichtungszusammensetzung werden benutzt:
    Figure imgb0010
  • Die wärmeempfindliche Aufzeichnungsschicht wird anschließend mittels Heißluft-Schwebetrockner und im Kontakt mit heißen Walzen getrocknet und in einem Mehrwalzenglättwerk geglättet. Schließlich erfolgt die Aufrollung der nunmehr fertiggestellten erfindungsgemäßen und vergleichenden wärmeempfindlichen Aufzeichnungsmaterialien.
  • Zur Begutachtung der derart fertiggestellten erfindungsgemäßen und vergleichenden wärmeempfindlichen Aufzeichnungsmaterialien werden jeweils Proben als kleinere Papierstreifen genommen und zur weiteren Prüfung bereitgelegt.
  • Zur messtechnischen Erfassung der dynamischen Druckdichte in ODU (= Optical Density Units, gemäß DIN 16536-1, Ausgabe Mai 1997) wird jeweils ein schwarz/weiß kariert-gestalteter Thermoprobeausdruck mit einem Gerät der Type Atlantek 400 der Firma Printrex (USA) erstellt, wobei ein Thermokopf mit Auflösung von 300 dpi und einer Energie pro Flächeneinheit von 11,7 mJ/mm2 zum Einsatz kommt. Die Druckdichte selbst der schwarz gefärbten Flächen werden mit dem Densitometer Gretag MacBeth TYPE D19C NB/U gemessen (Fa Gretag MacBeth, 8105 Regensdorf, Schweiz), wobei für jeden Messwert die dynamischen Druckdichten an drei Stellen gemessen und aus den drei Einzelwerten das arithmetische Mittel gebildet wird. Die so gewonnen Werte sind der vorletzten Reihe der Tabelle 1 zu entnehmen; sie zeigen eine noch gute dynamische Druckdichte bei den erfindungsgemäßen Beispielen 1 bis 3 und einen unübersehbaren, jedoch noch nicht restlos geklärten zusätzlichen Effekt der Pigmente: während bei der Verwendung von Kalziumkarbonat die dynamische Druckdichte auf ein durchaus noch akzeptables Maß einbricht, ist bei der Verwendung von Kaolin die dynamische Druckdichte sehr gut. Bei Entfall des Gallussäurestearylesters als Vertreter der Farbakzeptor(-Verbindungen) gemäß Formel (1) in Vergleichsbeispiel 2 sinkt die dynamische Druckdichte inakzeptabel ein, bei Entfall des Sekundär-Farbakzeptors in Vergleichsbeispiel 1 steigt die dynamische Druckdichte deutlich an.
  • Bei der Betrachtung der Farborte der bereits hinsichtlich der dynamischen Druckdichte untersuchten Thermoprobeausdrucke kommt als Messgerät das Elrepho 3000 (Lichtart D 65/10) zum Einsatz, die Thermoprobeausdrucke wurden zweimal bemessen, einmal vor und einmal nach einer sieben-tägigen Lagerung bei 40°C und 95% Luftfeuchtigkeit. Von Interesse ist dabei die Veränderungen des Farborts, der bei Betrachtung der Einzelwerte des L*a*b*-Farbraums (lt. Definition in der DIN EN ISO 11664-4) insofern gut zu erkennen ist, weil der L*-Wert eher die Helligkeit eines Messortes, der a*-Wert seine rot/grün-Orientierung und der b*-Wert seine blau/gelb-Orientierung wiederspiegelt. Die Differenzwerte hinsichtlich der b*-Komponenten der L*a*b*-Werte sind der letzten Reihe der Tabelle 1 zu entnehmen. Sie zeigen eine inakzeptable Vergilbung bei den Thermoprobeausdrucken des Vergleichsbeispiels 1, hier fehlt der Effekt des Sekundär-Farbakzeptors, das Vergleichsbeispiel 2 weist praktisch keine Vergilbung auf, hier fehlt der Gallussäurestearylester als Vertreter der Farbakzeptor(-Verbindungen) gemäß Formel (1). Bei den erfindungsgemäßen Beispielen sieht man den negativen Einfluss von Kalziumkarbonat - die Proben vergilben noch recht intensiv, Aluminiumhydroxid ist als Pigment schon sehr gut geeignet, Kaolin in diesem Zusammenhang hervorragend.
  • Zusammenfassend kann gesagt werden, dass die Beispiele die Erwartungen vollends bestätigen und die Vorteile eines wärmeempfindlichen Aufzeichnungsmaterials wie diesseits beansprucht belegen.

Claims (13)

  1. Wärmeempfindliches Aufzeichnungsmaterial umfassend
    □ ein bahnförmiges Substrat, aufweisend eine Vorderseite und eine ihr gegenüberliegende Rückseite
    □ mindestens eine wärmeempfindliche Aufzeichnungsschicht auf mindestens einer der beiden Seiten des bahnförmigen Substrats,
    dadurch gekennzeichnet, dass die wärmeempfindliche Aufzeichnungsschicht als Farbakzeptor eine Kombination enthält, mindestens
    - aus einer, zwei, drei oder mehr als drei Farbakzeptor(-Verbindungen) der Formel (1)
    Figure imgb0011
     mit R ist eine Alkylgruppe,
    - und aus mindestens einem Sekundär-Farbakzeptor, enthaltend Oligomere der Milchsäure entsprechend Formel (3)
    Figure imgb0012
  2. Wärmeempfindliches Aufzeichnungsmaterial nach Anspruch 1, dadurch gekennzeichnet, dass das R in Formel (1) eine Alkylgruppe ist, umfassend 1 bis 25 Kohlenstoffatome.
  3. Wärmeempfindliches Aufzeichnungsmaterial nach einem der Ansprüche 1 und 2, dadurch gekennzeichnet, dass die wärmeempfindliche Aufzeichnungsschicht als Farbakzeptor eine Kombination enthält, mindestens
    - aus einer, zwei, drei oder mehr als drei Farbakzeptor(-Verbindungen) der Formel (1)
    Figure imgb0013
     mit R ist eine Alkylgruppe,
    - und aus mindestens einem Sekundär-Farbakzeptor, enthaltend ein Molekül oder gebildet aus einem Molekül aus
    einer n-wertigen Säure und aus n-fach um diese Säure gruppierte Oligomere der Milchsäure entsprechend Formel (3).
    Figure imgb0014
  4. Wärmeempfindliches Aufzeichnungsmaterial nach einem der Ansprüche 1 bis 3, dadurch gekennzeichnet, dass die wärmeempfindliche Aufzeichnungsschicht als Farbakzeptor eine Kombination enthält, mindestens
    - aus Gallussäurestearylester
    - und aus einem Molekül als Sekundär-Farbakzeptor aus einem zentralen Oxalsäuremolekül und zwei Oligomeren der Milchsäure.
  5. Wärmeempfindliches Aufzeichnungsmaterial nach einem der Ansprüche 1 bis 3, dadurch gekennzeichnet, dass die wärmeempfindliche Aufzeichnungsschicht als Farbakzeptor eine Kombination enthält, mindestens
    - aus Gallussäurestearylester
    - und aus einem Molekül als Sekundär-Farbakzeptor aus einem zentralen Zitronensäuremolekül und drei Oligomeren der Milchsäure.
  6. Wärmeempfindliches Aufzeichnungsmaterial nach einem der Ansprüche 1 bis 5, dadurch gekennzeichnet, dass das auf Gew.-% (atro) bezogenes Verhältnis von
    Farbakzeptor-Verbindungen entsprechend der Formel (1) zu Sekundär-Farbakzeptoren, enthaltend Oligomere der Milchsäure entsprechend Formel (3)
    in einem Bereich von 3,25 : 1 bis 1 : 1
    liegt.
  7. Wärmeempfindliches Aufzeichnungsmaterial nach einem der Patentansprüche 1 bis 6, dadurch gekennzeichnet, dass die wärmeempfindliche Aufzeichnungsschicht als Farbstoffvorläufer mindestens eine Substanz aufweist, die ausgesucht ist aus der Liste, umfassend: 3-diethylamino-6-methyl-7-Anilinofluoran, 3-dibutylamino-6-methyl-7-Anilinofluoran, 3-(N-methyl-N-propyl)amino-6-methyl-7-Anilinofluoran, 3-(N-ethyl-N-isoamyl)amino-6-methyl-7-Anilinofluoran, 3-(N-methyl-N-cyclohexyl)amino-6-methyl-7-Anilinofluoran, 3-(N-ethyl-N-tolyl)amino-6-methyl-7-Anilinofluoran und 3-(N-ethyl-N-tetrahydrofuryl)amino-6-methyl-7-Anilinofluoran.
  8. Wärmeempfindliches Aufzeichnungsmaterial nach Anspruch 7, dadurch gekennzeichnet, dass das auf Gew.-% (atro) bezogenes Verhältnis von
    Farbstoffvorläufer auf Fluoranbasis zu den Farbakzeptor-Verbindungen entsprechend der Formel (1)
    in einem Bereich von 1 : 1,5 bis 1 : 2,5
    liegt.
  9. Wärmeempfindliches Aufzeichnungsmaterial nach einem der Patentansprüche 1 bis 8, dadurch gekennzeichnet, dass die wärmeempfindliche Aufzeichnungsschicht als Bindemittel eine Substanz enthält, ausgesucht aus die Liste, umfassend: Polyvinylalkohol, Ethylen-Vinylalkohol-Coplymer oder eine Kombination aus Polyvinylalkohol und Ethylen-Vinylalkohol-Coplymer.
  10. Wärmeempfindliches Aufzeichnungsmaterial nach einem der Patentansprüche 1 bis 9, dadurch gekennzeichnet, dass die wärmeempfindliche Aufzeichnungsschicht neben
    - der Farbakzeptorkombination,
    - mindestens einem Farbstoffvorläufer,
    - einem Bindemittel
    zusätzlich ein Pigment enthält.
  11. Wärmeempfindliches Aufzeichnungsmaterial nach Anspruch 10, dadurch gekennzeichnet, dass das Pigment in der wärmeempfindlichen Aufzeichnungsschicht ein Pigment ist, ausgesucht aus der Liste, umfassend Kaolin und Aluminium(hydr)oxid.
  12. Wärmeempfindliches Aufzeichnungsmaterial nach einem der Ansprüche 10 und 11, dadurch gekennzeichnet, dass die auf das Gesamtgewicht der wärmeempfindlichen Aufzeichnungsschicht bezogene Menge an Pigment in der wärmeempfindlichen Aufzeichnungsschicht in einem Bereich von 8 bis 18 Gew.-% (atro) liegt.
  13. Wärmeempfindliches Aufzeichnungsmaterial nach einem der Patentansprüche 1 bis 12, dadurch gekennzeichnet, dass das wärmeempfindliche Aufzeichnungsmaterial ferner eine pigmenthaltige Zwischenschicht aufweist, welche zwischen Substrat und wärmeempfindlicher Aufzeichnungsschicht angeordnet ist.
EP14156227.2A 2014-02-21 2014-02-21 Wärmeempfindliches Aufzeichnungsmaterial mit einer neuartigen Farbakzeptor-Kombination Not-in-force EP2910384B1 (de)

Priority Applications (6)

Application Number Priority Date Filing Date Title
EP14156227.2A EP2910384B1 (de) 2014-02-21 2014-02-21 Wärmeempfindliches Aufzeichnungsmaterial mit einer neuartigen Farbakzeptor-Kombination
ES14156227.2T ES2606479T3 (es) 2014-02-21 2014-02-21 Material de registro termosensible con una combinación novedosa de aceptores cromogénicos
CN201580009022.7A CN106061747B (zh) 2014-02-21 2015-02-10 具有新型的色彩受体组合物的热敏性记录材料
KR1020167025993A KR20160130406A (ko) 2014-02-21 2015-02-10 신규한 색 수용체 배합을 갖는 감열 기록 재료
PCT/EP2015/052750 WO2015124462A1 (de) 2014-02-21 2015-02-10 Wärmeempfindliches aufzeichnungsmaterial mit einer neuartigen farbakzeptor-kombination
US15/118,740 US9931877B2 (en) 2014-02-21 2015-02-10 Heat-sensitive recording material having a novel color acceptor combination

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
EP14156227.2A EP2910384B1 (de) 2014-02-21 2014-02-21 Wärmeempfindliches Aufzeichnungsmaterial mit einer neuartigen Farbakzeptor-Kombination

Publications (2)

Publication Number Publication Date
EP2910384A1 true EP2910384A1 (de) 2015-08-26
EP2910384B1 EP2910384B1 (de) 2016-09-21

Family

ID=50156610

Family Applications (1)

Application Number Title Priority Date Filing Date
EP14156227.2A Not-in-force EP2910384B1 (de) 2014-02-21 2014-02-21 Wärmeempfindliches Aufzeichnungsmaterial mit einer neuartigen Farbakzeptor-Kombination

Country Status (6)

Country Link
US (1) US9931877B2 (de)
EP (1) EP2910384B1 (de)
KR (1) KR20160130406A (de)
CN (1) CN106061747B (de)
ES (1) ES2606479T3 (de)
WO (1) WO2015124462A1 (de)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2017081064A1 (de) * 2015-11-11 2017-05-18 Papierfabrik August Koehler Se Wärmeempfindliches aufzeichnungsmaterial
WO2018130576A1 (en) * 2017-01-10 2018-07-19 Mitsubishi Hitec Paper Europe Gmbh Novel colour developer for a thermo-sensitive recording medium, and a heat-sensitive recording material based on pla
EP3482963A1 (de) * 2017-11-13 2019-05-15 Mitsubishi HiTec Paper Europe GmbH Wärmeempfindliches aufzeichnungsmaterial auf basis von pla
EP3482964A1 (de) * 2017-11-13 2019-05-15 Mitsubishi HiTec Paper Europe GmbH Wärmeempfindliches aufzeichnungsmaterial auf basis von pla

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP6856410B2 (ja) * 2017-03-07 2021-04-07 三光株式会社 感熱記録材料
JP6856409B2 (ja) * 2017-03-07 2021-04-07 三光株式会社 感熱記録材料

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE2253772A1 (de) 1971-11-01 1973-05-10 Fuji Photo Film Co Ltd Aufzeichnungsbogen
US20040258857A1 (en) 2003-06-16 2004-12-23 Eastman Kodak Company Imaging media with high elastic modulus and improved long term stability
US20050112302A1 (en) 2003-11-26 2005-05-26 Laney Thomas M. Inkjet recording element and method of use
US20050282704A1 (en) 2004-06-21 2005-12-22 Appleton Papers Inc. Secure thermally imaged documents susceptible to rapid information destruction by induction
EP2574645A1 (de) 2011-09-30 2013-04-03 Mitsubishi HiTec Paper Europe GmbH Mit einem Farbstoffvorläufer farbbildend reagierender Farbakzeptor und wärmeempfindliches Aufzeichnungsmaterial mit einem solchen Farbakzeptor

Family Cites Families (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE10051294C1 (de) * 2000-10-16 2002-04-18 Mitsubishi Hitec Paper Flensbu Wärmeempfindlicher Aufzeichnungsbogen und seine Verwendung
DE10054219C2 (de) * 2000-11-01 2003-04-24 Mitsubishi Hitec Paper Flensbu Aufzeichnungsmaterial für das Tintenstrahl-Druckverfahren
DE10140677C2 (de) * 2001-08-24 2003-10-30 Mitsubishi Hitec Paper Flensbu Aufzeichnungsmaterial für das Tintenstrahl-Druckverfahren

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE2253772A1 (de) 1971-11-01 1973-05-10 Fuji Photo Film Co Ltd Aufzeichnungsbogen
US20040258857A1 (en) 2003-06-16 2004-12-23 Eastman Kodak Company Imaging media with high elastic modulus and improved long term stability
US20050112302A1 (en) 2003-11-26 2005-05-26 Laney Thomas M. Inkjet recording element and method of use
US20050282704A1 (en) 2004-06-21 2005-12-22 Appleton Papers Inc. Secure thermally imaged documents susceptible to rapid information destruction by induction
EP2574645A1 (de) 2011-09-30 2013-04-03 Mitsubishi HiTec Paper Europe GmbH Mit einem Farbstoffvorläufer farbbildend reagierender Farbakzeptor und wärmeempfindliches Aufzeichnungsmaterial mit einem solchen Farbakzeptor

Cited By (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2017081064A1 (de) * 2015-11-11 2017-05-18 Papierfabrik August Koehler Se Wärmeempfindliches aufzeichnungsmaterial
CN108290435A (zh) * 2015-11-11 2018-07-17 奥古斯特科勒纸厂欧洲公司 热敏记录材料
CN108290435B (zh) * 2015-11-11 2020-03-24 奥古斯特科勒纸厂欧洲公司 热敏记录材料
WO2018130576A1 (en) * 2017-01-10 2018-07-19 Mitsubishi Hitec Paper Europe Gmbh Novel colour developer for a thermo-sensitive recording medium, and a heat-sensitive recording material based on pla
EP3505358A1 (de) * 2017-01-10 2019-07-03 Mitsubishi HiTec Paper Europe GmbH Neuartiger farbentwickler für ein wärmeempfindliches aufzeichnungsmedium
EP3482963A1 (de) * 2017-11-13 2019-05-15 Mitsubishi HiTec Paper Europe GmbH Wärmeempfindliches aufzeichnungsmaterial auf basis von pla
EP3482964A1 (de) * 2017-11-13 2019-05-15 Mitsubishi HiTec Paper Europe GmbH Wärmeempfindliches aufzeichnungsmaterial auf basis von pla
WO2019091813A1 (de) * 2017-11-13 2019-05-16 Mitsubishi Hitec Paper Europe Gmbh Wärmeempfindliches aufzeichnungsmaterial auf basis von pla

Also Published As

Publication number Publication date
US9931877B2 (en) 2018-04-03
ES2606479T3 (es) 2017-03-24
KR20160130406A (ko) 2016-11-11
WO2015124462A1 (de) 2015-08-27
US20170043601A1 (en) 2017-02-16
CN106061747B (zh) 2019-08-20
CN106061747A (zh) 2016-10-26
EP2910384B1 (de) 2016-09-21

Similar Documents

Publication Publication Date Title
EP2910384B1 (de) Wärmeempfindliches Aufzeichnungsmaterial mit einer neuartigen Farbakzeptor-Kombination
EP3352991B1 (de) Wärmeempfindliches aufzeichnungsmaterial
EP2033799B1 (de) Wärmeempfindliches Aufzeichnungsmaterial
EP3746308B1 (de) Beschichtungszusammensetzung, wärmeempfindliche aufzeichnungsschicht, wärmeempfindliches aufzeichnungsmaterial sowie entsprechende verwendungen und verfahren
EP2784133B1 (de) Zusammensetzung zur Ausbildung einer visuell erkennbaren Farbe und entsprechendes wärmeempfindliches Aufzeichnungsmaterial
DE202020005616U1 (de) Wärmeempfindliches Aufzeichnungsmaterial, umfassend phenolfreie organische Farbentwickler
EP2574645B1 (de) Mit einem Farbstoffvorläufer farbbildend reagierender Farbakzeptor und wärmeempfindliches Aufzeichnungsmaterial mit einem solchen Farbakzeptor
EP2329959B1 (de) Wärmeempfindliches Aufzeichnungsmaterial mit Barrierebeschichtung
DE202017006776U1 (de) Wärmeempfindliches Aufzeichnungsmaterial
EP4200139A1 (de) Wärmeempfindliches aufzeichnungsmaterial sowie wärmeempfindliche aufzeichnungsschicht und beschichtungszusammensetzung zu seiner herstellung, entsprechende verwendungen und verfahren
EP3625058B1 (de) Schichtverbund umfassend eine trägerschicht und eine veredelungsschicht sowie herstellungsverfahren dafür
EP2979888B1 (de) Wärmeempfindliches Aufzeichnungsmaterial mit Salicylsäure-Derivat als mit einem Farbstoffvorläufer reaktionsfähiger (Farb-)Entwickler
EP2033800B1 (de) Wärmeempfindliches Aufzeichnungsmaterial
EP2505374B1 (de) Wärmeempfindliches Aufzeichnungsmaterial, seine Verwendung und Verfahren zu seiner Herstellung
DE102016219569A1 (de) Wärmeempfindliches Aufzeichnungsmaterial
DE102006050420B3 (de) Wärmeempfindliches Aufzeichnungsmaterial
EP3374195B1 (de) Wärmeempfindliches aufzeichnungsmaterial
EP2480415B1 (de) Wärmeempfindliches aufzeichnungsmaterial mit rückseitenbeschichtung
DE102016219567A1 (de) Wärmeempfindliches Aufzeichnungsmaterial
WO2010112088A1 (de) Wärmeempfindliches aufzeichnungsmaterial

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A1

Designated state(s): AL AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR

AX Request for extension of the european patent

Extension state: BA ME

17P Request for examination filed

Effective date: 20160226

RBV Designated contracting states (corrected)

Designated state(s): AL AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR

GRAP Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOSNIGR1

RIC1 Information provided on ipc code assigned before grant

Ipc: B41M 5/333 20060101AFI20160323BHEP

INTG Intention to grant announced

Effective date: 20160425

GRAS Grant fee paid

Free format text: ORIGINAL CODE: EPIDOSNIGR3

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): AL AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR

REG Reference to a national code

Ref country code: GB

Ref legal event code: FG4D

Free format text: NOT ENGLISH

REG Reference to a national code

Ref country code: CH

Ref legal event code: EP

REG Reference to a national code

Ref country code: AT

Ref legal event code: REF

Ref document number: 830720

Country of ref document: AT

Kind code of ref document: T

Effective date: 20161015

REG Reference to a national code

Ref country code: IE

Ref legal event code: FG4D

Free format text: LANGUAGE OF EP DOCUMENT: GERMAN

REG Reference to a national code

Ref country code: DE

Ref legal event code: R096

Ref document number: 502014001486

Country of ref document: DE

REG Reference to a national code

Ref country code: LT

Ref legal event code: MG4D

Ref country code: NL

Ref legal event code: MP

Effective date: 20160921

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

Ref country code: RS

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

Ref country code: NO

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20161221

REG Reference to a national code

Ref country code: FR

Ref legal event code: PLFP

Year of fee payment: 4

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SE

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

Ref country code: NL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

Ref country code: GR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20161222

Ref country code: LV

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: RO

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

Ref country code: EE

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: PL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

Ref country code: PT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20170123

Ref country code: SM

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

Ref country code: BG

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20161221

Ref country code: BE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20170228

Ref country code: IS

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20170121

Ref country code: SK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

Ref country code: CZ

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

REG Reference to a national code

Ref country code: DE

Ref legal event code: R097

Ref document number: 502014001486

Country of ref document: DE

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

26N No opposition filed

Effective date: 20170622

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: MC

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

REG Reference to a national code

Ref country code: CH

Ref legal event code: PL

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LI

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20170228

Ref country code: CH

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20170228

REG Reference to a national code

Ref country code: IE

Ref legal event code: MM4A

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SI

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LU

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20170221

REG Reference to a national code

Ref country code: BE

Ref legal event code: MM

Effective date: 20170228

REG Reference to a national code

Ref country code: FR

Ref legal event code: PLFP

Year of fee payment: 5

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20170221

REG Reference to a national code

Ref country code: DE

Ref legal event code: R082

Ref document number: 502014001486

Country of ref document: DE

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: MT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: AL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: HU

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT; INVALID AB INITIO

Effective date: 20140221

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: CY

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: MK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: TR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

REG Reference to a national code

Ref country code: AT

Ref legal event code: MM01

Ref document number: 830720

Country of ref document: AT

Kind code of ref document: T

Effective date: 20190221

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: AT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20190221

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 20200219

Year of fee payment: 7

Ref country code: FI

Payment date: 20200220

Year of fee payment: 7

Ref country code: ES

Payment date: 20200309

Year of fee payment: 7

Ref country code: DE

Payment date: 20200303

Year of fee payment: 7

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: HR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20160921

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 20200219

Year of fee payment: 7

REG Reference to a national code

Ref country code: DE

Ref legal event code: R119

Ref document number: 502014001486

Country of ref document: DE

REG Reference to a national code

Ref country code: FI

Ref legal event code: MAE

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 20210221

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FI

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20210221

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20210221

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20210228

Ref country code: DE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20210901

REG Reference to a national code

Ref country code: ES

Ref legal event code: FD2A

Effective date: 20220513

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: ES

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20210222
