  • the invention relates to a protective strip according to the preamble of claim 1.
  • Such a protective strip is known from GB-OS 2 161 726.
  • a carpet is covered on the edge for renovation work by using a protective strip that is bent on one side.
  • This protective strip is intended for carpeting.
  • approx. 60 to 70% of the residential and office buildings where renovation work, such as painting and wallpapering, have to be carried out are covered with carpeting, so that a carpeting protective strip is useful.
  • the solution according to the above-mentioned document can only be used for certain carpets in which the carpet edge strip or wall connection strip, which is also referred to as a chain strip, was glued to the wall before the carpet was laid.
  • the carpet is usually laid to the edge, and the carpet edge strip is then applied after the laying, if only to cover any small inaccuracies in the wall connection of the carpet.
  • the protective strip known from GB-OS 2 161 726 can therefore only be used with another, less frequently used method of carpet laying, so that it is therefore not surprising that it has not become established.
  • This protective strip also has a further disadvantage in use.
  • the user When renovating the wall, the user should usually come close to the wall, i.e. be able to strain the protective strip.
  • the bent edge In the known protective strip, the bent edge is also depressed by the loading, so that, depending on the load, there is a risk that its free edge will rest on the floor.
  • the known protective strip is environmentally friendly and consists of cardboard or cardboard, this would bend the end, especially since different carpet thicknesses have to be taken into account. The protective function for the carpet would be lost after a safe positioning would no longer be possible. Therefore, the well-known protective strip must be made of plastic, which is of concern for environmental reasons, especially in view of the fact that it is a consumable part that must be discarded after repeated use.
  • the invention has for its object to provide a protective strip according to the preamble of claim 1, which has improved performance properties, can be used universally in particular for the usual carpets and provides a safe protective function for the carpets when renovating.
  • the protective strip according to the invention initially offers the surprising advantage, despite a very simple construction, which enables a particularly inexpensive manufacture, that it does not bend even under tread load, but rather grips even more strongly.
  • the bend overlapping the skirting board is practically automatically pulled even tighter into the gap between the chain end of the skirting board and the wall by pulling downwards, it being preferred that the height of the holding leg is somewhat less than the height of the skirting board, so that the Protective strips hangs securely on the upper edge of the chain bar, even when unloaded.
  • the protective strip according to the invention can be easily produced from a stiff cardboard or a stiff cardboard, which can have a thickness of, for example, 1 to 4 mm, in particular 2 mm, and accordingly it can be recycled easily.
  • a stiff cardboard or a stiff cardboard which can have a thickness of, for example, 1 to 4 mm, in particular 2 mm, and accordingly it can be recycled easily.
  • the protective strip according to the invention deforms when properly trained due to the load by the user, because the chain edge of the edge strip - after it consists of yarn - has a certain flexibility, which the Compliance of the carpet when it occurs.
  • cranking end of the protective strip can be slightly tapered if necessary in order to be able to penetrate better into the gap between the wall and the chain strip.
  • the edge strip is pulled down a little by the tread load, and the cranking end of the protective strip can also be used as a guide rail for a wallpapering knife.
  • This allows the wallpaper sheet, which is already glued to the upper end, to be cut off particularly advantageously, with a certain excess, so that when the protective strip is released, it disappears in the gap between the wall and the edge strip.
  • This has the particular advantage that the edge strip for wallpapering does not have to be removed and then re-glued to the wallpapering, which enables considerable savings in work.
  • the offset is semicircular. It nestles against the edge of the chain and offers an even load on the material of the protective strip, so that it can be chosen surprisingly thin.
  • the protective strip according to the invention can easily be used several times, it being particularly advantageous that a protective strip with a length of, for example, 2 m is easily sufficient for an experienced painter to paint the walls of a room without further covering the carpet .
  • the protective strip according to the invention is moved without further ado as the painting progresses, and a depth of, for example, 50 cm is completely sufficient for the cover if the ceiling of the room does not have to be painted.
  • the protective strip according to the invention is also ladder-proof when high rooms have to be painted, it being understood that an adaptation to the spatial conditions is readily available, so that, for example, all feet of the ladder can stand on the protective strip.
  • the protective strip is designed to be foldable.
  • the protective strip is provided at its free end of the holding leg with a double-sided adhesive tape which is intended for the film connection.
  • a complete covering of a carpet when painting a ceiling of the room is easily possible by using a correspondingly large film.
  • the protective strip according to the invention offers the possibility of completely dispensing with the previously required masking. This makes it possible to save the film which can be discarded regularly after simple use and the adhesive tape required for connecting to the wall. In addition, the problems with the adhesive crawling under the paint when the adhesive tape is painted over are automatically avoided.
  • the protective strip according to the invention in particular with regard to the width of the cover leg, can be adapted to the requirements in a wide range.
  • a width of 10 to 20 cm may also be sufficient if the protective strip is intended for the film connection.

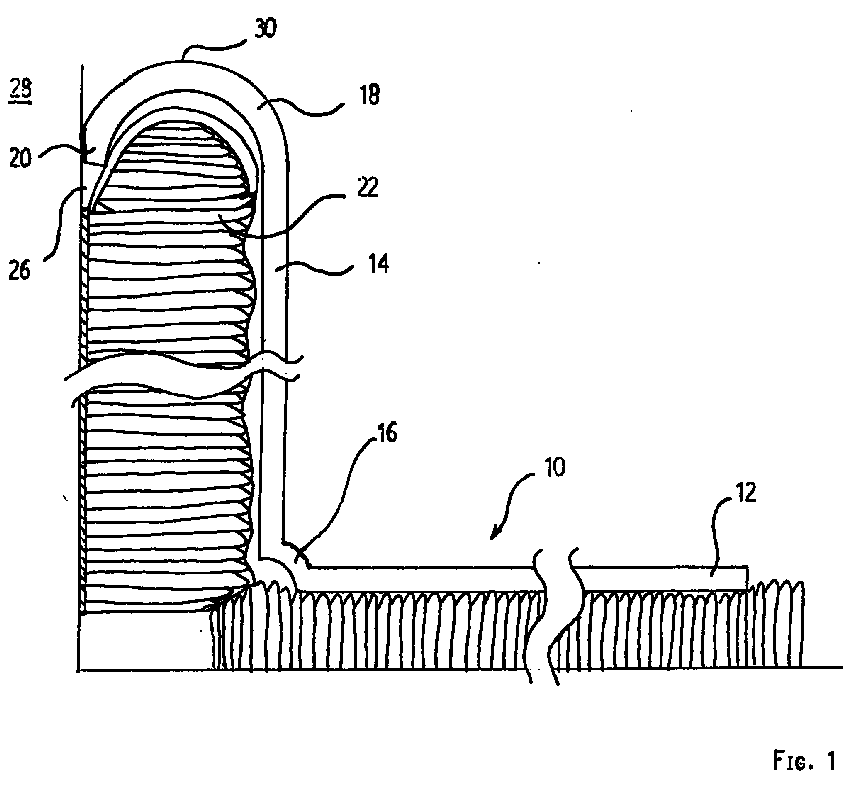

  • the protective strip 10 shown in FIG. 1 consists of a cover leg 12 and a holding leg 14.
  • the holding leg 14 extends upright with respect to the covering leg 12.
  • the protective strip 10 is in one piece and has a fold 16 at the junction between the holding leg 14 and the cover leg 12, which fold provides an embossed radius for facilitating the bending of the protective strip 10, which is initially made flat.
  • the end of the holding leg 14 has a bend 18, which ends in a bend end 20 and is curved approximately in a semicircle.
  • the radius of the offset is approximately 5 mm, corresponding to half the thickness of a carpet edge strip 22 which is offset by the offset 14.
  • the protective strip 10 lies with its cover leg 12 on a carpet 24, the dimensions being chosen such that it rests on the carpet 24 only in the loaded state.
  • the thickness of the edge strip 22 is shown somewhat exaggerated in FIG. 1 compared to the thickness of the carpeting 24, which benefits the clarity of the illustration.
  • the edge strip 22 is linked at its upper end to a chain edge 24.
  • the warp edge 24 thus also offers a semicircular configuration upward / outward, the rounding of which is approximately the offset 18.
  • end 20 of the bend 18 can be somewhat tapered, as shown in FIG. 1, in order to be able to penetrate the gap 26 better.
  • the diameter of the offset 18 corresponds to the greatest thickness of an edge strip 22.
  • the protective strip (10) according to the invention can then also be used without difficulty in edge strips 22 of lesser thickness, only a certain amount of space remaining between the holding leg 14 and the edge strip 22.
  • the bend 18 can be provided on its upper edge 30 with a rail made of plastic or aluminum the protective strip 10 can consist of metal or plastic. This configuration is particularly favorable if the protective strip 10 according to the invention is used as an auxiliary rail for the wallpapering.
  • the holding leg 14 has a height of 6 cm and the cover leg 12 has a width of 12 cm. It is understood that these dimensions can be easily adapted to the desired dimensions.
  • the cover leg 12 of the protective strip 10 can be provided with a double-sided adhesive tape 32 which is intended for the connection of the protective strip 10 to a plastic film 34 in use.
  • the protective layer of the double-sided adhesive tape 32 is peeled off before use and the film 34 is then pressed on. This results in a very quick and extensive covering option for a complete renovation of a room.
  • the cover leg 12 is significantly longer. 2, it is folded down at the free end 36 and then folded again several times, so that it can be folded apart in the manner of an accordion and can extend, for example, over a width of 2 or 3 m when opened . Nevertheless, the protective strip 10 can be securely held over the offset 12 on the edge strip 22 without having to tape the carpet and without the risk that the renovation work will be damaged again when the tape required for the tape is removed.

Landscapes

  • Floor Finish (AREA)
  • Polishing Bodies And Polishing Tools (AREA)
  • Bipolar Transistors (AREA)
  • Electronic Switches (AREA)
  • Working Measures On Existing Buildindgs (AREA)

Abstract

The holding arm (14) extends upwards from the cover arm (12) and has a corner moulding (18) which a wall connecting strip (22) on a wall (28) can engage. The holding arm ends in the corner moulding. The wall connecting strip is a carpet base edge strip, which partic. at the upper end is linked. The corner moulding is rounded and with its end (20) extends into a gap (26) running pointedly downwards between the wall connecting strip and the wall. The corner moulding is half-round and extends at an angle of pref. approximately 170 degrees . The height of the holding arm is somewhat less than that of the wall connecting strip, so that the protective strip is suspended on the corner moulding.

Description

Die Erfindung betrifft einen Schutzstreifen gemäß dem Oberbegriff von Anspruch 1.The invention relates to a protective strip according to the preamble of claim 1.

Ein derartiger Schutzstreifen ist aus der GB-OS 2 161 726 bekannt. Bei diesem Schutzstreifen wird ein Teppich randseitig für Renovierungsarbeiten abgedeckt, indem ein Schutzstreifen, der einseitig abgebogen ist, eingesetzt wird. Dieser Schutzstreifen ist für Teppichboden vorgesehen. Zwar sind heutzutage ca. 60 bis 70% der Wohn- und Bürogebäude, bei denen Renovierungsarbeiten, wie Maler- und Tapezierarbeiten, durchgeführt werden müssen, mit Teppichboden belegt, so daß insofern ein Teppichboden-Schutzstreifen sinnvoll ist. Die Lösung gemäß der vorstehend genannten Druckschrift läßt sich jedoch nur bei bestimmten Teppichböden einsetzen, bei denen die Teppichboden-Randleiste oder Wandanschlußleiste, die auch als Kettelleiste bezeichnet wird, auf die Wand aufgeklebt wurde, bevor der Teppichboden verlegt wurde.Such a protective strip is known from GB-OS 2 161 726. With this protective strip, a carpet is covered on the edge for renovation work by using a protective strip that is bent on one side. This protective strip is intended for carpeting. Nowadays approx. 60 to 70% of the residential and office buildings where renovation work, such as painting and wallpapering, have to be carried out are covered with carpeting, so that a carpeting protective strip is useful. However, the solution according to the above-mentioned document can only be used for certain carpets in which the carpet edge strip or wall connection strip, which is also referred to as a chain strip, was glued to the wall before the carpet was laid.

Andererseits ist der Teppichboden üblicherweise bis zum Rand verlegt, und die Teppichboden-Randleiste wird anschließend an die Verlegung aufgebracht, allein schon, um etwaige kleine Ungenauigkeiten bei dem Wandanschluß des Teppichbodens zu verdecken. Der aus der GB-OS 2 161 726 bekannte Schutzstreifen läßt sich daher nur bei einer anderen, seltener angewendeten Methode des Teppichverlegens einsetzen, so daß bereits von daher nicht verwunderlich ist, daß er sich nicht durchgesetzt hat.On the other hand, the carpet is usually laid to the edge, and the carpet edge strip is then applied after the laying, if only to cover any small inaccuracies in the wall connection of the carpet. The protective strip known from GB-OS 2 161 726 can therefore only be used with another, less frequently used method of carpet laying, so that it is therefore not surprising that it has not become established.

Zudem hat dieser Schutzstreifen einen weiteren Gebrauchsnachteil. Beim Renovieren der Wand sollte üblicherweise der Benutzer nahe an die Wand herantreten, den Schutzstreifen also belasten können. Durch das Belasten wird bei dem bekannten Schutzstreifen auch der umgebogene Rand niedergedrückt, so daß je nach Belastung die Gefahr besteht, daß er mit seiner freien Kante auf dem Boden aufliegt. Wenn der bekannte Schutzstreifen umweltfreundlich ausgebildet ist und aus Pappe oder Karton besteht, würde sich hierdurch das Ende aufbiegen, zumal unterschiedlichen Teppichbodenstärken Rechnung getragen werden muß. Die Schutzfunktion für den Teppichboden würde insofern verloren gehen, nachdem eine sichere Positionierung nicht mehr möglich wäre. Daher muß der bekannte Schutzstreifen aus Kunststoff bestehen, was gerade im Hinblick darauf, daß es sich um ein Verbrauchsteil handelt, das nach mehrmaligen Benutzen verworfen werden muß, aus Umweltgründen bedenklich ist.This protective strip also has a further disadvantage in use. When renovating the wall, the user should usually come close to the wall, i.e. be able to strain the protective strip. In the known protective strip, the bent edge is also depressed by the loading, so that, depending on the load, there is a risk that its free edge will rest on the floor. If the known protective strip is environmentally friendly and consists of cardboard or cardboard, this would bend the end, especially since different carpet thicknesses have to be taken into account. The protective function for the carpet would be lost after a safe positioning would no longer be possible. Therefore, the well-known protective strip must be made of plastic, which is of concern for environmental reasons, especially in view of the fact that it is a consumable part that must be discarded after repeated use.

Ein weiterer Nachteil besteht darin, daß bei der bekannten Lösung die Teppichboden-Randleiste selbst ungeschützt verbleibt und demnach beim Renovieren einer separaten Abdeckung bedarf.Another disadvantage is that in the known solution, the carpet edge strip itself remains unprotected and therefore requires a separate cover when renovating.

Demgegenüber liegt der Erfindung die Aufgabe zugrunde, einen Schutzstreifen gemäß dem Oberbegriff von Anspruch 1 zu schaffen, der verbesserte Gebrauchseigenschaften aufweist, universell insbesondere für die üblichen Teppichböden einsetzbar ist und eine sichere Schutzfunktion für die Teppichböden beim Renovieren bietet.In contrast, the invention has for its object to provide a protective strip according to the preamble of claim 1, which has improved performance properties, can be used universally in particular for the usual carpets and provides a safe protective function for the carpets when renovating.

Diese Aufgabe wird erfindungsgemäß durch Anspruch 1 gelöst. Vorteilhafte Weiterbildungen ergeben sich aus den Unteransprüchen.This object is achieved by claim 1. Advantageous further developments result from the subclaims.

Der erfindungsgemäße Schutzstreifen bietet zunächst trotz eines sehr einfachen Aufbaus, der eine ausgesprochen preisgünstige Herstellung ermöglicht, den überraschenden Vorteil, daß er sich auch bei Trittbelastung nicht aufbiegt, sondern sich eher noch stärker festkrallt. Hierbei wird die Tatsache ausgenutzt, daß Teppichboden-Randleisten eine Standardhöhe aufweisen, die heutzutage meist 6 cm beträgt. Die die Randleiste übergreifende Abkröpfung wird durch ein Ziehen nach unten praktisch automatisch noch fester in den Spalt zwischen dem Kettelende der Randleiste und die Wand hereingezogen, wobei es bevorzugt ist, daß die Höhe des Halteschenkels etwas geringer als die Höhe der Randleiste ist, so daß der Schutzstreifen auch in unbelastetem Zustand sicher an dem oberen Rand der Kettelleiste hängt.The protective strip according to the invention initially offers the surprising advantage, despite a very simple construction, which enables a particularly inexpensive manufacture, that it does not bend even under tread load, but rather grips even more strongly. This takes advantage of the fact that carpeted edge strips have a standard height, which today is usually 6 cm. The bend overlapping the skirting board is practically automatically pulled even tighter into the gap between the chain end of the skirting board and the wall by pulling downwards, it being preferred that the height of the holding leg is somewhat less than the height of the skirting board, so that the Protective strips hangs securely on the upper edge of the chain bar, even when unloaded.

Dementsprechend kann der erfindungsgemäße Schutzstreifen ohne weiteres aus einem steifen Karton oder einer steifen Pappe hergestellt sein, der oder die eine Stärke von beispielsweise 1 bis 4 mm, insbesondere 2 mm, aufweisen kann, wobei dementsprechend eine Recyclingfähigkeit ohne weiteres gegeben ist. Trotz dieser Ausgestaltung, die auch zur preisgünstigen Herstellbarkeit beiträgt, ist es ausgeschlossen, daß sich der erfindungsgemäße Schutzstreifen bei richtiger Ausbildung aufgrund der Belastung durch den Benutzer verformt, denn der Kettelrand der Randleiste hat - nachdem er aus Garn besteht - eine gewisse Nachgiebigkeit, die der Nachgiebigkeit des Teppichbodens beim Auftreten entspricht.Accordingly, the protective strip according to the invention can be easily produced from a stiff cardboard or a stiff cardboard, which can have a thickness of, for example, 1 to 4 mm, in particular 2 mm, and accordingly it can be recycled easily. Despite this configuration, which also contributes to inexpensive producibility, it is excluded that the protective strip according to the invention deforms when properly trained due to the load by the user, because the chain edge of the edge strip - after it consists of yarn - has a certain flexibility, which the Compliance of the carpet when it occurs.

Das Abkröpfende des Schutzstreifens kann bei der Ausgestaltung aus einem stärkeren Material bei Bedarf etwas angespitzt sein, um besser in den Spalt zwischen Wand und Kettelleiste eindringen zu können.The cranking end of the protective strip can be slightly tapered if necessary in order to be able to penetrate better into the gap between the wall and the chain strip.

Ein besonderer Vorteil ergibt sich bei Verwendung des erfindungsgemäßen Schutzstreifens beim Tapezieren: durch die Trittbelastung wird die Randleiste etwas heruntergezogen, und das Abkröpfende des Schutzstreifens kann zugleich als Führungsschiene für ein Tapeziermesser verwendet werden. Damit läßt sich besonders vorteilhaft die jeweils an dem oberen Ende bereits angeklebte Tapetenbahn gerade und mit einem gewissen Übermaß abschneiden, so daß sie beim Lösen des Schutzstreifens in dem Spalt zwischen Wand und Randleiste verschwindet. Damit ergibt sich der besondere Vorteil, daß die Randleiste für das Tapezieren nicht entfernt und anschließend an das Tapezieren neu aufgeklebt werden muß, was eine nicht unbeachtliche Arbeitsersparnis ermöglicht.There is a particular advantage when using the protective strip according to the invention when wallpapering: the edge strip is pulled down a little by the tread load, and the cranking end of the protective strip can also be used as a guide rail for a wallpapering knife. This allows the wallpaper sheet, which is already glued to the upper end, to be cut off particularly advantageously, with a certain excess, so that when the protective strip is released, it disappears in the gap between the wall and the edge strip. This has the particular advantage that the edge strip for wallpapering does not have to be removed and then re-glued to the wallpapering, which enables considerable savings in work.

Gemäß einer besonders bevorzugten Ausgestaltung ist es ferner vorgesehen, daß die Abkröpfung halbrund ausgebildet ist. Sie schmiegt sich damit an den Kettelrand an und bietet eine gleichmäßige Belastung des Materials des Schutzstreifens, so daß dieses überraschend dünn gewählt werden kann. Es versteht sich, daß der erfindungsgemäße Schutzstreifen ohne weiteres mehrfach verwendbar ist, wobei es besonders günstig ist, daß ein Schutzstreifen in der Länge von beispielsweise 2 m für einen erfahrenen Maler ohne weiteres ausreicht, um die Wände eines Raumes ohne weitere Abdeckung des Teppichbodens zu streichen. Der erfindungsgemäße Schutzstreifen wird kurzerhand mit dem Malfortschritt verschoben, und eine Tiefe von beispielsweise 50 cm ist für die Abdeckung völlig ausreichend, wenn die Decke des Raumes nicht gestrichen werden muß.According to a particularly preferred embodiment, it is also provided that the offset is semicircular. It nestles against the edge of the chain and offers an even load on the material of the protective strip, so that it can be chosen surprisingly thin. It goes without saying that the protective strip according to the invention can easily be used several times, it being particularly advantageous that a protective strip with a length of, for example, 2 m is easily sufficient for an experienced painter to paint the walls of a room without further covering the carpet . The protective strip according to the invention is moved without further ado as the painting progresses, and a depth of, for example, 50 cm is completely sufficient for the cover if the ceiling of the room does not have to be painted.

Der erfindungsgemäße Schutzstreifen ist auch leiterfest, wenn hohe Räume gestrichen werden müssen, wobei es sich versteht, daß eine Anpassungsmöglichkeit an die räumlichen Gegebenheiten ohne weiteres gegeben ist, so daß beispielsweise auch alle Füße der Leiter auf dem Schutzstreifen stehen können.The protective strip according to the invention is also ladder-proof when high rooms have to be painted, it being understood that an adaptation to the spatial conditions is readily available, so that, for example, all feet of the ladder can stand on the protective strip.

Gemäß einer modifizierten Ausgestaltung ist es vorgesehen, den Schutzstreifen aufklappbar auszubilden. Bei dieser Ausgestaltung ist es möglich, beispielsweise auch ganze Räume mit dem Schutzstreifen in überlappenden Stücken von einer Länge von 2 m und beispielsweise einer aufgeklappten Tiefe von ebenfalls 2 m abzudecken, ohne daß die Transportierbarkeit leidet, denn in zusammengeklappten Zustand ist der Schutzstreifen dann in einer Größe von 50 x 200 cm transportierbar.According to a modified embodiment, it is provided that the protective strip is designed to be foldable. With this configuration, it is possible, for example, to cover entire rooms with the protective strip in overlapping pieces of a length of 2 m and, for example, an unfolded depth of likewise 2 m, without the transportability suffering, because in the folded state the protective strip is then in one Size of 50 x 200 cm transportable.

Gemäß einer weiteren modifizierten Ausgestaltung ist es vorgesehen, den Schutzstreifen an seinem freien Ende des Halteschenkels mit einem Doppelklebeband zu versehen, das für den Folienanschluß bestimmt ist. Bei dieser Ausgestaltung ist eine vollständige Abdeckung eines Teppichbodens beim Streichen einer Decke des Raumes ohne weiteres möglich, indem eine entsprechend große Folie verwendet wird.According to a further modified embodiment, it is provided that the protective strip is provided at its free end of the holding leg with a double-sided adhesive tape which is intended for the film connection. In this embodiment, a complete covering of a carpet when painting a ceiling of the room is easily possible by using a correspondingly large film.

Der erfindungsgemäße Schutzstreifen bietet die Möglichkeit, auf das bislang erforderliche Abkleben vollständig zu verzichten. Hiermit läßt sich die regelmäßig nach einfachem Gebrauch zu verwerfende Folie und das für den Wandanschluß benötigte Klebeband einsparen. Zudem sind die Probleme mit dem Unterkriechen des Klebebands durch die Farbe, wenn das Klebeband überstrichen wird, automatisch vermieden.The protective strip according to the invention offers the possibility of completely dispensing with the previously required masking. This makes it possible to save the film which can be discarded regularly after simple use and the adhesive tape required for connecting to the wall. In addition, the problems with the adhesive crawling under the paint when the adhesive tape is painted over are automatically avoided.

Es versteht sich, daß der erfindungsgemäße Schutzstreifen, insbesondere, was die Breite des Abdeckschenkels angeht, in weiten Bereichen an die Erfordernisse anpaßbar ist. Beispielsweise kann auch eine Breite von 10 bis 20 cm ausreichend sein, wenn der Schutzstreifen für den Folienanschluß bestimmt ist.It goes without saying that the protective strip according to the invention, in particular with regard to the width of the cover leg, can be adapted to the requirements in a wide range. For example, a width of 10 to 20 cm may also be sufficient if the protective strip is intended for the film connection.

Weitere Vorteile, Einzelheiten und Merkmale ergeben sich aus der nachfolgenden Beschreibung eines Ausführungsbeispiels anhand der Zeichnung.Further advantages, details and features emerge from the following description of an exemplary embodiment with reference to the drawing.

Es zeigen:

Fig. 1
eine Ansicht einer Ausführungsform eines erfindungsgemäßen Schutzstreifens in vergrößerter Darstellung; und
Fig. 2
einen Schnitt durch eine Ausführungsform des erfindungsgemäßen Schutzstreifens mit aufgeklebter Kunststoffolie.
Show it:
Fig. 1
a view of an embodiment of a protective strip according to the invention in an enlarged view; and
Fig. 2
a section through an embodiment of the protective strip according to the invention with glued plastic film.

Der in Fig. 1 dargestellte Schutzstreifen 10 besteht aus einem Abdeckschenkel 12 und einem Halteschenkel 14. Der Halteschenkel 14 erstreckt sich gegenüber dem Abdeckschenkel 12 aufrecht nach oben. Der Schutzstreifen 10 ist einstückig und weist an der Verbindungsstelle zwischen Halteschenkel 14 und Abdeckschenkel 12 einen Falz 16 auf, der einen geprägten Radius für das Erleichtern des Abbiegens des zunächst plan hergestellten Schutzstreifens 10 bietet.The protective strip 10 shown in FIG. 1 consists of a cover leg 12 and a holding leg 14. The holding leg 14 extends upright with respect to the covering leg 12. The protective strip 10 is in one piece and has a fold 16 at the junction between the holding leg 14 and the cover leg 12, which fold provides an embossed radius for facilitating the bending of the protective strip 10, which is initially made flat.

Der Halteschenkel 14 weist endseitig eine Abkröpfung 18 auf, die in einem Abkröpfende 20 ausläuft und etwa halbrund gebogen ist. Der Radius der Abkröpfung beträgt etwa 5 mm, entsprechend der halben Stärke einer Teppichboden-Randleiste 22, die von der Abkröpfung 14 hintergriffen wird. Der Schutzstreifen 10 liegt mit seinem Abdeckschenkel 12 auf einem Teppichboden 24 auf, wobei die Abmessungen so gewählt sind, daß er nur in belastetem Zustand auf dem Teppichboden 24 aufliegt. Die Stärke der Randleiste 22 ist in Fig. 1 gegenüber der Stärke des Teppichbodens 24 etwas übertrieben dargestellt, was der Deutlichkeit der Darstellung zugute kommt.The end of the holding leg 14 has a bend 18, which ends in a bend end 20 and is curved approximately in a semicircle. The radius of the offset is approximately 5 mm, corresponding to half the thickness of a carpet edge strip 22 which is offset by the offset 14. The protective strip 10 lies with its cover leg 12 on a carpet 24, the dimensions being chosen such that it rests on the carpet 24 only in the loaded state. The thickness of the edge strip 22 is shown somewhat exaggerated in FIG. 1 compared to the thickness of the carpeting 24, which benefits the clarity of the illustration.

Die Randleiste 22 ist an ihrem oberen Ende an einem Kettelrand 24 gekettelt. Der Kettelrand 24 bietet damit nach oben/außen ebenfalls eine halbrunde Ausgestaltung, deren Ausrundung die Abkröpfung 18 angenähert ist. Wie aus Fig. 1 ersichtlich ist, ist es jedoch günstig, das die Abkröpfung 18 ausschließlich in einem Spalt 26 zwischen einer Wand 28 und dem Kettelrand 24 an diesem anliegt. Damit erfolgt eine sichere Aufhängung des erfindungsgemäßen Schutzstreifens, auch bei Belastung, also bei einer nach unten gerichteten Kraft an dem Halteschenkel 14, die die Abkröpfung 18 dann tiefer in den Spalt 26 hereinzieht.The edge strip 22 is linked at its upper end to a chain edge 24. The warp edge 24 thus also offers a semicircular configuration upward / outward, the rounding of which is approximately the offset 18. As can be seen from FIG. 1, however, it is favorable that the bent portion 18 rests exclusively in a gap 26 between a wall 28 and the chain edge 24. This results in a secure suspension of the protective strip according to the invention, even under load, that is to say with a downward force on the holding leg 14, which then pulls the offset 18 deeper into the gap 26.

Es versteht sich, daß das Ende 20 der Abkröpfung 18 bei Bedarf - wie es in Fig. 1 dargestellt ist - etwas angespitzt sein kann, um besser in den Spalt 26 eindringen zu können.It is understood that the end 20 of the bend 18 can be somewhat tapered, as shown in FIG. 1, in order to be able to penetrate the gap 26 better.

Der Durchmesser der Abkröpfung 18 entspricht der größten vorkommenden Stärke einer Randleiste 22. Der erfindungsgemäße Schutzstreifen (10) läßt sich dann auch ohne weiteres bei Randleisten 22 mit geringerer Stärke einsetzen, wobei lediglich ein gewisser Freiraum zwischen dem Halteschenkel 14 und der Randleiste 22 verbleibt.The diameter of the offset 18 corresponds to the greatest thickness of an edge strip 22. The protective strip (10) according to the invention can then also be used without difficulty in edge strips 22 of lesser thickness, only a certain amount of space remaining between the holding leg 14 and the edge strip 22.

Bei Bedarf kann die Abkröpfung 18 an ihrer Oberkante 30 mit einer Schiene aus Kunststoff oder Aluminium versehen sein oder der Schutzstreifen 10 kann insgesamt aus Metall oder Kunststoff bestehen. Diese Ausgestaltung ist besonders günstig, wenn der erfindungsgemäße Schutzstreifen 10 als Hilfsschiene für das Tapezieren verwendet wird.If necessary, the bend 18 can be provided on its upper edge 30 with a rail made of plastic or aluminum the protective strip 10 can consist of metal or plastic. This configuration is particularly favorable if the protective strip 10 according to the invention is used as an auxiliary rail for the wallpapering.

In dem dargestellten Ausführungsbeispiel weist der Halteschenkel 14 eine Höhe von 6 cm und der Abdeckschenkel 12 eine Breite von 12 cm auf. Es versteht sich, daß diese Maße ohne weiteres an die gewünschten Abmessungen angepaßt werden können.In the illustrated embodiment, the holding leg 14 has a height of 6 cm and the cover leg 12 has a width of 12 cm. It is understood that these dimensions can be easily adapted to the desired dimensions.

In Fig. 2 ist ersichtlich, daß der Abdeckschenkel 12 des Schutzstreifens 10 mit einem Doppelklebeband 32 versehen sein kann, das im Einsatz für den Anschluß des Schutzstreifens 10 an eine Kunststoffolie 34 bestimmt ist. Hierzu wird die Schutzschicht des Doppelklebebandes 32 vor Gebrauch abgezogen und die Folie 34 dann aufgedrückt. Dies ergibt eine sehr rasche und großflächige Abdeckmöglichkeit für eine Vollrenovierung eines Raumes.In Fig. 2 it can be seen that the cover leg 12 of the protective strip 10 can be provided with a double-sided adhesive tape 32 which is intended for the connection of the protective strip 10 to a plastic film 34 in use. For this purpose, the protective layer of the double-sided adhesive tape 32 is peeled off before use and the film 34 is then pressed on. This results in a very quick and extensive covering option for a complete renovation of a room.

Bei einer anderen, nicht dargestellten Ausführungsform ist der Abdeckschenkel 12 wesentlich länger. Entsprechend der Darstellung gemäß Fig. 2 ist er an dem freien Ende 36 nach unten umgeschlagen und dann mehrfach erneut umgefaltet, so daß er nach der Art einer Ziehharmonika auseinander faltbar ist und sich in aufgeklapptem Zustand beispielsweise über eine Breite von 2 oder 3 m erstrecken kann. Dennoch kann der Schutzstreifen 10 sicher über die Abkröpfung 12 an der Randleiste 22 gehalten werden, ohne daß ein Abkleben des Teppichbodens erforderlich wäre und ohne daß damit die Gefahr besteht, daß beim Abziehen des für das Abkleben erforderlichen Klebebandes die Renovierungsarbeiten erneut beschädigt werden.In another embodiment, not shown, the cover leg 12 is significantly longer. 2, it is folded down at the free end 36 and then folded again several times, so that it can be folded apart in the manner of an accordion and can extend, for example, over a width of 2 or 3 m when opened . Nevertheless, the protective strip 10 can be securely held over the offset 12 on the edge strip 22 without having to tape the carpet and without the risk that the renovation work will be damaged again when the tape required for the tape is removed.

Claims (13)

Schutzstreifen, insbesondere für Renovierungsarbeiten in Wohn- und/oder Bürogebäuden, mit einem Abdeckschenkel, der flach auf einer zu schützenden Bodenfläche auflegbar ist, und mit einem sich quer zu diesem erstreckenden Halteschenkel, dadurch gekennzeichnet, daß der Halteschenkel (14) sich von dem Abdeckschenkel (12) nach oben erstreckt und eine Abkröpfung (18) aufweist, mit welcher eine auf eine Wand (28) aufgesetzte Wandanschlußleiste (22) hintergreifbar ist.Protective strip, in particular for renovation work in residential and / or office buildings, with a cover leg that can be placed flat on a floor surface to be protected, and with a holding leg extending transversely thereto, characterized in that the holding leg (14) extends from the cover leg (12) extends upwards and has an offset (18) with which a wall connection strip (22) placed on a wall (28) can be gripped behind. Schutzstreifen nach Anspruch 1, dadurch gekennzeichnet, daß der Halteschenkel (14) in der Abkröpfung (18) endet.Protective strip according to claim 1, characterized in that the holding leg (14) ends in the bent portion (18). Schutzstreifen nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, daß die Wandanschlußleiste (22) eine Teppichboden-Randleiste ist, die insbesondere am oberen Ende (24) gekettelt ist, wobei die Abkröpfung als insbesondere gerundete Abkröpfung (18) ausgebildet ist.Protective strip according to one of the preceding claims, characterized in that the wall connection strip (22) is a carpet edge strip which is linked in particular at the upper end (24), the offset being designed as a rounded offset (18) in particular. Schutzstreifen nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, daß die Abkröpfung (18) sich mit ihrem Abkröpfende (20) in einen nach unten spitz zulaufenden Spalt (26) zwischen Wandanschlußleiste (22) und Wand (28) erstreckt.Protective strip according to one of the preceding claims, characterized in that the angled portion (18) extends with its angled end (20) into a gap (26) tapering downwards between the wall connecting strip (22) and the wall (28). Schutzstreifen nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, daß die Abkröpfung (18) im wesentlichen halbrund ausgebildet ist und sich über einen Winkel von mindestens 120° bis 190°, bevorzugt etwa 170°, erstreckt.Protective strip according to one of the preceding claims, characterized in that the offset (18) is essentially semicircular and extends over an angle of at least 120 ° to 190 °, preferably approximately 170 °. Schutzstreifen nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, daß die Höhe des Halteschenkels (14) etwas geringer als die Höhe der Wandanschlußleiste (22) ist, so daß der Schutzstreifen (10) an der Abkröpfung (18) aufgehängt ist.Protective strip according to one of the preceding claims, characterized in that the height of the holding leg (14) is slightly less than the height of the wall connection strip (22), so that the protective strip (10) is suspended from the offset (18). Schutzstreifen nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, daß der Schutzstreifen (10) aus gefalzter Pappe oder vorgeformtem Karton besteht.Protective strip according to one of the preceding claims, characterized in that the protective strip (10) consists of folded cardboard or preformed cardboard. Schutzstreifen nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, daß der Abdeckschenkel (12) an seinem freien Ende (36) einen Klebestreifen (32) aufweist, der für den Anschluß an eine Abdeckfolie (34) bestimmt ist.Protective strip according to one of the preceding claims, characterized in that the cover leg (12) has at its free end (36) an adhesive strip (32) which is intended for connection to a cover film (34). Schutzstreifen nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, daß der Schutzstreifen (10) als Stückware in einer Länge von beispielsweise 1 bis 4 m, insbesondere 2 m, vorgefertigt ist.Protective strip according to one of the preceding claims, characterized in that the protective strip (10) is prefabricated as piece goods in a length of, for example, 1 to 4 m, in particular 2 m. Schutzstreifen nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, daß der Abdeckschenkel (12) beim Transport des Schutzstreifens (10) mehrfach gefaltet ist und lediglich für den Gebrauch ausklappbar ist.Protective strip according to one of the preceding claims, characterized in that the cover leg (12) is folded several times during transport of the protective strip (10) and can only be folded out for use. Schutzstreifen nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, daß das Abkröpfende (30) des Halteschenkels (14) als Tapezierschiene ausgebildet ist und insbesondere aus Kunststoff oder Leichtmetall, wie Aluminium, besteht und beim Belasten des Abdeckschenkels (12) durch den Benutzer die Abkröpfung (18) eine Teppichleiste nach unten zieht.Protective strip according to one of the preceding claims, characterized in that the cranking end (30) of the holding leg (14) is designed as a wallpapering rail and in particular is made of plastic or light metal, such as aluminum, and when the cover leg (12) is loaded by the user, the offset (18) pulls a carpet strip downwards. Schutzstreifen nach Anspruch 11, dadurch gekennzeichnet, daß der Schutzstreifen (10) eine Länge aufweist, die die Breite handelsüblicher Tapetenstreifen etwas, beispielsweise um 5 cm, übersteigt und insbesondere 65 bis 115 cm lang ist.Protective strip according to claim 11, characterized in that the protective strip (10) has a length which slightly exceeds the width of commercially available wallpaper strips, for example by 5 cm, and is in particular 65 to 115 cm long. Schutzstreifen nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, daß die Abkröpfung (18) eckig ausgebildet ist und einen sich im wesentlichen horizontal zur Wand hin erstreckenden Schenkel und an diesen anschließend einen nach unten abgebogenen Endschenkel (30) aufweist.Protective strip according to one of the preceding claims, characterized in that the offset (18) is angular and has a leg which extends essentially horizontally towards the wall and then has an end leg (30) which is bent downwards.
