Abstract

Transferhilfe TRH 2020 zum Umsetzen von gehbehinderten Personen vom Rollstuhl auf eine andere Sitzmöglichkeit, dadurch gekennzeichnet, dass die Rahmenkonstruktion der Transferhilfe 2020 aus Metall nierenförmig geschwungen mit seitlich angebrachten Höhenausgleichsblechen erstellt wird.

Figure DE202020004834U1_0000
Transfer aid TRH 2020 for moving handicapped people from the wheelchair to another seat, characterized in that the frame construction of the transfer aid 2020 is made of metal and is curved in a kidney shape with height compensation plates attached to the side.
Figure DE202020004834U1_0000

Description

Es ist bekannt, dass es derzeit eine Vielzahl verschiedener Transferhilfen für das Umsetzen von gehbehinderten Patienten vom Rollstuhl auf einen anderen Sitzplatz gibt. Oftmals bestehen diese aus Kunststoff oder lackiertem Holz und bieten dem Patienten selbst, oder auch dem Pflegepersonal, lediglich die Möglichkeit, den Körper des Patienten nur mit teils erheblichem, evtl. rückenschädlichen Kraftaufwand überzusetzen (Vergl. bspw. DAKZ 20 2009 017 327.5).It is known that there are currently a large number of different transfer aids for transferring disabled patients from a wheelchair to another seat. Often these are made of plastic or lacquered wood and only offer the patient himself or the nursing staff the option of only exerting considerable, possibly back-damaging force over the patient's body (see e.g. DAKZ 20 2009 017 327.5).

Die im Schutzanspruch 1 zugrundeliegende Erfindung greift die Problematik des hohen Kraftaufwandes auf und minimiert diesen für das Umsetzen des Patienten auf ein Minimum.The invention on which the protection claim 1 is based takes up the problem of the high expenditure of force and minimizes this for the transfer of the patient.

Durch die nierenförmig geschwungene Form der TRH 2020 ist ein problemloses Positionieren vorbei am seitlichen Rad eines Rollstuhls gewährleistet.
Die Verwendung der im Schutzanspruch 2 aufgeführten Rollen gewährleisten eine nahezu widerstandslose Bewegung des Patientenkörpers,
wobei die im Schutzanspruch 3 verwendeten Federachsen eine einfache Demontage und Montage der Rollen, bspw. zu Reinigungszwecken, ermöglicht.
Die Demontage der Rollen erfolgt werkzeuglos.
Für das Entriegeln der Rollen ist lediglich ein spitzer Gegenstand (Kugelschreiber o.ä) notwendig.
Die Konstruktion der TRH 2020 ist mit einer Pulverschicht-Lackierung versehen, welche wasserfest und hautverträglich ist.
Fernerhin ist dadurch eine durch unterschiedliche Farbgebung vergrößerte Personalisierbarkeit und Attraktivität aus Patienten-/ Kundensicht möglich.The kidney-shaped, curved shape of the TRH 2020 ensures that it can be easily positioned past the side wheel of a wheelchair.
The use of the roles listed in protection claim 2 ensure an almost resistance-free movement of the patient's body,
wherein the spring axles used in protection claim 3 enables simple dismantling and assembly of the rollers, for example for cleaning purposes.
The rollers are dismantled without tools.
All that is needed to unlock the rollers is a pointed object (ballpoint pen, etc.).
The construction of the TRH 2020 is provided with a powder coating, which is waterproof and skin-friendly.
Furthermore, this enables greater customizability and attractiveness from the patient / customer point of view through different coloring.

Die Konstruktion der aus Schutzanspruch 1 aufgeführten TRH 2020 besteht aus Aluminium.
Dazu wird für die Gewährleistung einer ausreichenden Stabilität eine Grundplatte (1-3, (1) mit zwei stärker ausgeprägten, aufrecht stehenden Aluminium-Flachstreben (1-3, (2) verschweißt.
An den Enden der Grundplatte der TRH2020 werden als Aufstiegshilfe jeweils ein konisch abfallendes Höhenausgleichsblech flüssigkeitsdicht mit der Grundplatte verschweißt (1+3, (5).The construction of the TRH 2020 listed in protection claim 1 consists of aluminum.
For this purpose, a base plate ( 1-3 , (1) with two more pronounced, upright aluminum flat struts ( 1-3 , (2) welded.
At the ends of the base plate of the TRH2020, a conically sloping height compensation plate is welded to the base plate in a liquid-tight manner as a climbing aid ( 1 +3, (5).

Die in Schutzanspruch 2 erwähnten Rollen bestehen aus ausreichend starkem Kunststoffrohr (1-3, (3).The roles mentioned in protection claim 2 consist of sufficiently strong plastic tube ( 1-3 , (3).

Die in Schutzanspruch 3 erwähnte Rollenlagerung besteht aus auf die Kunststoffrohre aufgesteckten, federbelasteten Tragrollenlagern. Pro einzelner Rolle werden typischerweise zu diesem Zweck zwei Tragrollenlager verwendet (1+2, (4).The roller bearing mentioned in protection claim 3 consists of spring-loaded support roller bearings plugged onto the plastic pipes. For this purpose, two roller bearings are typically used per individual roller ( 1 +2, (4).

Detaillierte Maße bzw. Abmessungen sind der beigefügten Zeichnung entnehmbar.Detailed dimensions and dimensions can be found in the attached drawing.

FigurenlisteFigure list

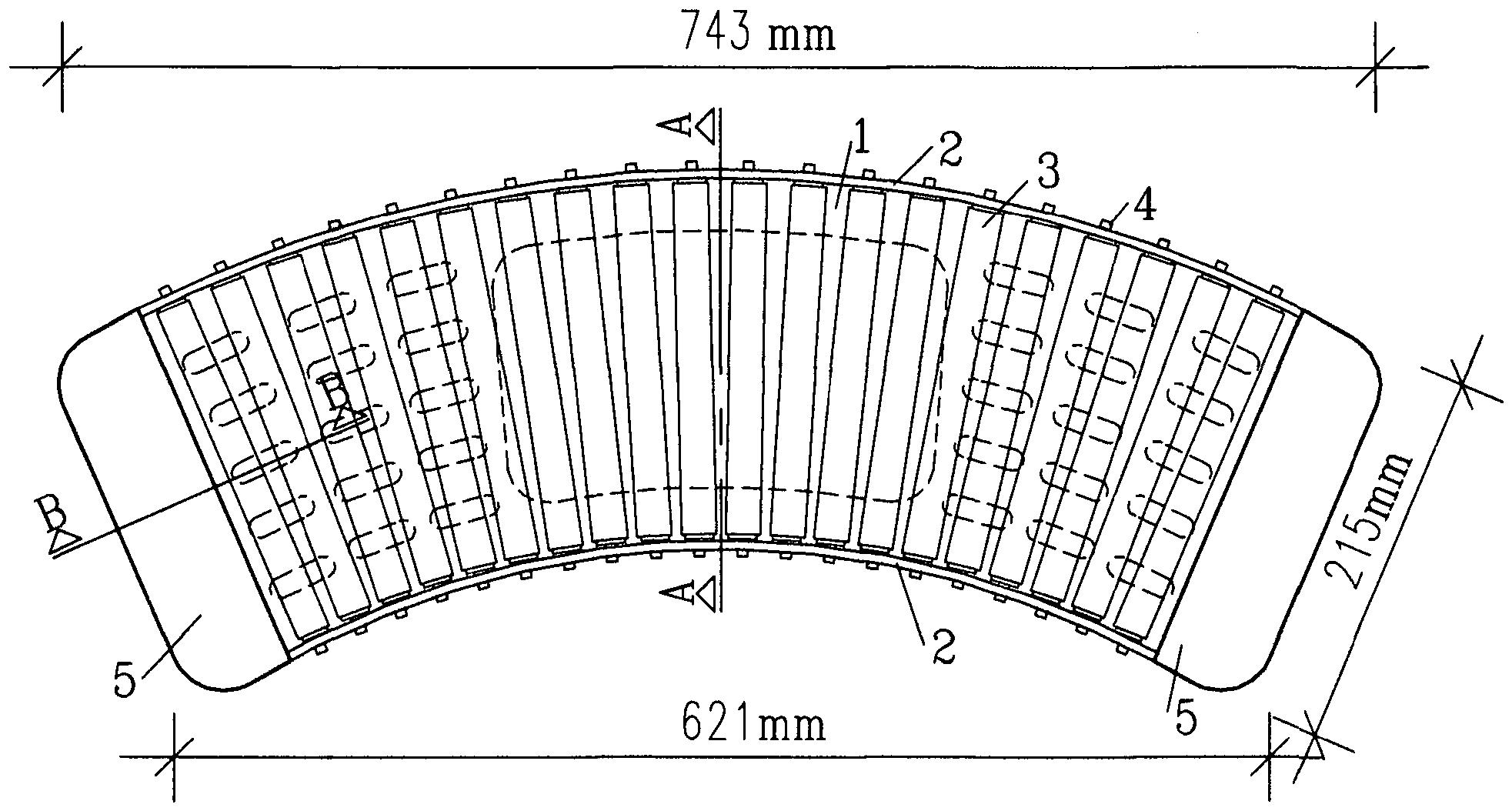

  • 1 zeigt die Transferhilfe TRH 2020 als Draufsicht. 1 shows the transfer aid TRH 2020 as a top view.
  • 2 zeigt den Schnitt A-A durch die Transferhilfe TRH 2020 2 shows section AA through the transfer aid TRH 2020
  • 3 zeigt den Schnitt B-B durch die Transferhilfe TRH 2020 3 shows the section BB through the transfer aid TRH 2020

BezugszeichenlisteList of reference symbols

(1)(1)
GrundplatteBase plate
(2)(2)
FlachstrebenFlat struts
(3)(3)
Rollenroll
(4)(4)
Federbelastete TragrollenlagerSpring-loaded idler roller bearings
(5)(5)
HöhenausgleichsblechHeight adjustment plate

FigurenbeschreibungFigure description

Wie aus 1, 2 und 3 ersichtlich, ist an den beiden Längsseiten der Auflageplatte (1) ein Steg (2) befestigt, der zur Aufnahme der Rollen (3) dient. Die Rollen (3) werden, mittels Federachslagern (4), an den Stegen (2) befestigt. Wie aus 1 und 3 ersichtlich, ist an der Querseite der Auflageplatte (1) auf beiden Seiten ein Höhenausgleichsblech (5) angebracht.How out 1 , 2 and 3 can be seen on the two long sides of the support plate (1) a jetty (2) attached, to accommodate the roles (3) serves. The roles (3) by means of spring axle bearings (4) , on the piers (2) attached. How out 1 and 3 can be seen on the transverse side of the support plate (1) A height adjustment plate on both sides (5) appropriate.

Claims (3)

Transferhilfe TRH 2020 zum Umsetzen von gehbehinderten Personen vom Rollstuhl auf eine andere Sitzmöglichkeit, dadurch gekennzeichnet, dass die Rahmenkonstruktion der Transferhilfe 2020 aus Metall nierenförmig geschwungen mit seitlich angebrachten Höhenausgleichsblechen erstellt wird.Transfer aid TRH 2020 for moving handicapped people from the wheelchair to another seat, characterized in that the frame construction of the transfer aid 2020 is made of metal and is curved in a kidney shape with height compensation plates attached to the side. Transferhilfe TRH 2020 nach Schutzanspruch 1, dadurch gekennzeichnet, dass der Bereich, auf welchem der Patient über die Transferhilfe 2020 aus Anspruch 1 gleitet, aus einzelnen Rollen besteht.Transfer aid TRH 2020 according to Protection claim 1 , characterized in that the area on which the patient over the transfer aid 2020 from Claim 1 slides, consists of individual rollers. Transferhilfe 2020 nach Schutzanspruch 2, dadurch gekennzeichnet, dass die Lagerung der einzelnen Rollen aus Anspruch 2 mit federbelasteten Tragrollenlagern realisiert wird.Transfer aid 2020 after Protection claim 2 , characterized in that the storage of the individual roles Claim 2 is realized with spring-loaded roller bearings.
