CN216080203U - 一种车间环保生产用具备多级净化功能的通风装置 - Google Patents
一种车间环保生产用具备多级净化功能的通风装置 Download PDFInfo
- Publication number
- CN216080203U CN216080203U CN202122054269.6U CN202122054269U CN216080203U CN 216080203 U CN216080203 U CN 216080203U CN 202122054269 U CN202122054269 U CN 202122054269U CN 216080203 U CN216080203 U CN 216080203U
- Authority
- CN
- China
- Prior art keywords
- fixedly connected
- filter screen
- box body
- groove
- support rod
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
Images
Abstract
本实用新型公开了一种车间环保生产用具备多级净化功能的通风装置,包括箱体,所述箱体的内腔从左向右依次固定连接有活性炭吸附滤网和HEPA过滤网以及初效过滤网和通风扇,所述箱体内腔的顶部固定安装有紫外线杀菌灯,所述箱体内腔的底部开设有凹槽,所述凹槽的内侧滑动连接有支撑杆,所述支撑杆的底部固定连接有固定板,所述固定板的左右两侧均固定连接有导向板,所述导向板的内表面开设有导向槽,所述支撑杆的顶部固定连接有吸尘罩,所述吸尘罩内腔的中端固定连接有刷板。本实用新型通过初效过滤网、HEPA过滤网、活性炭吸附滤网和紫外线杀菌灯的作用,解决了现有的通风装置净化效果较差,无法满足车间环保使用需求的问题。
Description
技术领域
本实用新型涉及通风装置技术领域,具体为一种车间环保生产用具备多级净化功能的通风装置。
背景技术
通风又称换气,是用机械或自然的方法向室内空间送入足够的新鲜空气,车间是企业内部组织生产的基本单位,也是企业生产行政管理的一级组织,由若干工段或生产班组构成,它按企业内部产品生产各个阶段或产品各组成部分的专业性质和各辅助生产活动的专业性质而设置,拥有完成生产任务所必需的厂房或场地、机器设备、工具和一定的生产人员、技术人员和管理人员,由于车间的环境相对封闭,所以会用到车间环保生产用通风装置,但现有的通风装置净化效果较差,无法满足车间环保的使用需求,为此,我们提出一种车间环保生产用具备多级净化功能的通风装置。
实用新型内容
本实用新型的目的在于提供一种车间环保生产用具备多级净化功能的通风装置,具备多级净化功能的优点,解决了现有的通风装置净化效果较差,无法满足车间环保使用需求的问题。
为实现上述目的,本实用新型提供如下技术方案:一种车间环保生产用具备多级净化功能的通风装置,包括箱体,所述箱体的内腔从左向右依次固定连接有活性炭吸附滤网和HEPA过滤网以及初效过滤网和通风扇,所述箱体内腔的顶部固定安装有紫外线杀菌灯,所述箱体内腔的底部开设有凹槽,所述凹槽的内侧滑动连接有支撑杆,所述支撑杆的底部固定连接有固定板,所述固定板的左右两侧均固定连接有导向板,所述导向板的内表面开设有导向槽,所述支撑杆的顶部固定连接有吸尘罩,所述吸尘罩内腔的中端固定连接有刷板,所述支撑杆外表面的上端固定连接有密封板,所述箱体的底部固定连接有固定罩,所述固定罩内腔底部的左右两端均固定安装有电机,所述电机的输出端固定连接有转动轮,所述转动轮一侧的下端固定连接有导向轴,所述固定罩的右侧固定连接有风机和收集水箱。
优选的,所述箱体的左侧连通有导风管,所述导风管的另一端连通有排风罩,且排风罩内腔的下端固定连接有第一阻隔网,所述排风罩内腔的左右两端均固定连接有导风板。
优选的,所述箱体右侧开设有进风槽口,且进风槽口的内侧固定连接有第二阻隔网。
优选的,所述密封板和凹槽相适配,且密封板插接于凹槽的内侧。
优选的,所述电机为正反转电机,且两个所述电机的旋转方向相反。
优选的,所述风机的进风端通过管道和吸尘罩的右侧连通,所述风机的出风端通过管道延伸至收集水箱内腔下端。
与现有技术相比,本实用新型的有益效果如下:
1.本实用新型通过通风扇的配合,能够经进风槽口带动外界的空气进入箱体内,且在其通过初效过滤网和HEPA过滤网以及活性炭吸附滤网后,实现了三级净化过滤的能力,同时,在空气流动的过程中,紫外线杀菌灯能对其内部的细菌进行灭杀,实现了空气的多级净化,而净化后的气体经导风管输送到排风罩后,在导风板的配合下均匀排出,进而满足了车间环保的使用需求,解决了现有的通风装置净化效果较差,无法满足车间环保使用需求的问题。
2.本实用新型通过风机和电机的作用,在电机工作时能够带动转动轮和导向轴转动,且在导向槽和导向板的配合下,带动了固定板和支撑杆以及吸尘罩上下运动,风机工作时能够通过管道吸入吸尘罩带动刷板运动时,在初效过滤网和HEPA过滤网以及活性炭吸附滤网表面清扫出的灰尘,并输送到收集水箱内进行收集,进而方便了初效过滤网和HEPA过滤网以及活性炭吸附滤网清理,保障了其处于最大的净化效果,方便了车间的使用。
附图说明
图1为本实用新型结构示意图;
图2为本实用新型A处放大结构示意图;

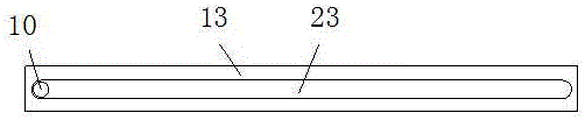

图3为本实用新型导向板和导向轴的配合结构示意图;
图4为本实用新型吸尘罩俯视状态下剖视结构示意图。
图中:1、箱体;2、HEPA过滤网;3、初效过滤网;4、通风扇;5、进风槽口;6、风机;7、电机;8、收集水箱;9、固定罩;10、导向轴;11、固定板;12、支撑杆;13、导向板;14、转动轮;15、导风板;16、排风罩;17、导风管;18、紫外线杀菌灯;19、活性炭吸附滤网;20、吸尘罩;21、密封板;22、凹槽;23、导向槽;24、刷板。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
在申请的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“设置有”、“连接”等,应做广义理解,例如“连接”,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本申请中的具体含义。
本实用新型的箱体1、HEPA过滤网2、初效过滤网3、通风扇4、进风槽口5、风机6、电机7、收集水箱8、固定罩9、导向轴10、固定板11、支撑杆12、导向板13、转动轮14、导风板15、排风罩16、导风管17、紫外线杀菌灯18、活性炭吸附滤网19、吸尘罩20、密封板21、凹槽22、导向槽23和刷板24部件均为通用标准件或本领域技术人员知晓的部件,其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。
请参阅图1-4,一种车间环保生产用具备多级净化功能的通风装置,包括箱体1,箱体1的左侧连通有导风管17,导风管17的另一端连通有排风罩16,且排风罩16内腔的下端固定连接有第一阻隔网,排风罩16内腔的左右两端均固定连接有导风板15,箱体1右侧开设有进风槽口5,且进风槽口5的内侧固定连接有第二阻隔网,箱体1的内腔从左向右依次固定连接有活性炭吸附滤网19和HEPA过滤网2以及初效过滤网3和通风扇4,箱体1内腔的顶部固定安装有紫外线杀菌灯18,通过通风扇4的配合,能够经进风槽口5带动外界的空气进入箱体1内,且在其通过初效过滤网3和HEPA过滤网2以及活性炭吸附滤网19后,实现了三级净化过滤的能力,同时,在空气流动的过程中,紫外线杀菌灯18能对其内部的细菌进行灭杀,实现了空气的多级净化,而净化后的气体经导风管17输送到排风罩16后,在导风板15的配合下均匀排出,进而满足了车间环保的使用需求,箱体1内腔的底部开设有凹槽22,凹槽22的内侧滑动连接有支撑杆12,支撑杆12的底部固定连接有固定板11,固定板11的左右两侧均固定连接有导向板13,导向板13的内表面开设有导向槽23,支撑杆12的顶部固定连接有吸尘罩20,吸尘罩20内腔的中端固定连接有刷板24,支撑杆12外表面的上端固定连接有密封板21,密封板21和凹槽22相适配,且密封板21插接于凹槽22的内侧,箱体1的底部固定连接有固定罩9,固定罩9内腔底部的左右两端均固定安装有电机7,电机7为正反转电机,且两个电机7的旋转方向相反,电机7的输出端固定连接有转动轮14,转动轮14一侧的下端固定连接有导向轴10,固定罩9的右侧固定连接有风机6和收集水箱8,风机6的进风端通过管道和吸尘罩20的右侧连通,风机6的出风端通过管道延伸至收集水箱8内腔下端,通过风机6和电机7的作用,在电机7工作时能够带动转动轮14和导向轴10转动,且在导向槽23和导向板13的配合下,带动了固定板11和支撑杆12以及吸尘罩20上下运动,风机6工作时能够通过管道吸入吸尘罩20带动刷板24运动时,在初效过滤网3和HEPA过滤网2以及活性炭吸附滤网19表面清扫出的灰尘,并输送到收集水箱8内进行收集,进而方便了初效过滤网3和HEPA过滤网2以及活性炭吸附滤网19清理,保障了其处于最大的净化效果,方便了车间的使用。
使用时,通过通风扇4的配合,能够经进风槽口5带动外界的空气进入箱体1内,且在其通过初效过滤网3和HEPA过滤网2以及活性炭吸附滤网19后,实现了三级净化过滤的能力,同时,在空气流动的过程中,紫外线杀菌灯18能对其内部的细菌进行灭杀,实现了空气的多级净化,而净化后的气体经导风管17输送到排风罩16后,在导风板15的配合下均匀排出,进而满足了车间环保的使用需求,解决了现有的通风装置净化效果较差,无法满足车间环保使用需求的问题,通过风机6和电机7的作用,在电机7工作时能够带动转动轮14和导向轴10转动,且在导向槽23和导向板13的配合下,带动了固定板11和支撑杆12以及吸尘罩20上下运动,风机6工作时能够通过管道吸入吸尘罩20带动刷板24运动时,在初效过滤网3和HEPA过滤网2以及活性炭吸附滤网19表面清扫出的灰尘,并输送到收集水箱8内进行收集,进而方便了初效过滤网3和HEPA过滤网2以及活性炭吸附滤网19清理,保障了其处于最大的净化效果,方便了车间的使用。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
Claims (6)
1.一种车间环保生产用具备多级净化功能的通风装置,包括箱体(1),其特征在于:所述箱体(1)的内腔从左向右依次固定连接有活性炭吸附滤网(19)和HEPA过滤网(2)以及初效过滤网(3)和通风扇(4),所述箱体(1)内腔的顶部固定安装有紫外线杀菌灯(18),所述箱体(1)内腔的底部开设有凹槽(22),所述凹槽(22)的内侧滑动连接有支撑杆(12),所述支撑杆(12)的底部固定连接有固定板(11),所述固定板(11)的左右两侧均固定连接有导向板(13),所述导向板(13)的内表面开设有导向槽(23),所述支撑杆(12)的顶部固定连接有吸尘罩(20),所述吸尘罩(20)内腔的中端固定连接有刷板(24),所述支撑杆(12)外表面的上端固定连接有密封板(21),所述箱体(1)的底部固定连接有固定罩(9),所述固定罩(9)内腔底部的左右两端均固定安装有电机(7),所述电机(7)的输出端固定连接有转动轮(14),所述转动轮(14)一侧的下端固定连接有导向轴(10),所述固定罩(9)的右侧固定连接有风机(6)和收集水箱(8)。
2.根据权利要求1所述的一种车间环保生产用具备多级净化功能的通风装置,其特征在于:所述箱体(1)的左侧连通有导风管(17),所述导风管(17)的另一端连通有排风罩(16),且排风罩(16)内腔的下端固定连接有第一阻隔网,所述排风罩(16)内腔的左右两端均固定连接有导风板(15)。
3.根据权利要求1所述的一种车间环保生产用具备多级净化功能的通风装置,其特征在于:所述箱体(1)右侧开设有进风槽口(5),且进风槽口(5)的内侧固定连接有第二阻隔网。
4.根据权利要求1所述的一种车间环保生产用具备多级净化功能的通风装置,其特征在于:所述密封板(21)和凹槽(22)相适配,且密封板(21)插接于凹槽(22)的内侧。
5.根据权利要求1所述的一种车间环保生产用具备多级净化功能的通风装置,其特征在于:所述电机(7)为正反转电机,且两个所述电机(7)的旋转方向相反。
6.根据权利要求1所述的一种车间环保生产用具备多级净化功能的通风装置,其特征在于:所述风机(6)的进风端通过管道和吸尘罩(20)的右侧连通,所述风机(6)的出风端通过管道延伸至收集水箱(8)内腔下端。
