Abstract
本实用新型涉及中央空调技术领域，且公开了一种具有自清洗功能的中央空调出风结构，包括室内机组件，所述室内机组件的内部安装有自清洗组件，所述自清洗组件包括双出轴电机、风叶一、旋转轴、风叶二和清洗毛刷，所述双出轴电机的两个输出轴分别固定连接有所述风叶一和所述旋转轴；自清洗组件由双出轴电机、风叶和清洗毛刷组成，在中央空调使用完毕后，控制双出轴电机带动风叶和清洗毛刷同步工作，使清洗毛刷将过滤罩表面的灰尘进行扫落，同时，旋转的风叶将扫落的灰尘和空气引入集尘组件内收集，使该装置不需要拆卸出风结构，就可以进行清洗，同时，产生的灰尘可以进行自动回收，提升出风结构的实用性。
Description
技术领域
本实用新型涉及中央空调技术领域，具体为一种具有自清洗功能的中央空调出风结构。
背景技术
中央空调系统由一个或多个冷热源系统和多个空气调节系统组成，该系统不同于传统冷剂式空调，集中处理空气以达到舒适要求。采用液体气化制冷的原理为空气调节系统提供所需冷量，用以抵消室内环境的热负荷；制热系统为空气调节系统提供所需热量，用以抵消室内环境冷暖负荷，目前，中央空调主要由室内机和室外机构成，制冷系统是中央空调系统至关重要的部分，其采用种类、运行方式、结构形式等直接影响了中央空调系统在运行中的经济性、高效性、合理性，中央空调的出风口一般设置在房间的天花板上，从出风口垂直向下送冷风或热风，其中，在室内机中，为了更好的排放气流，通常会在室内机的底部设置出风结构。
现有技术中，出风结构在长时间使用后，出风口处会堆积大量的灰尘，为了避免灰尘影响出风结构，使用者还需要拆卸出风结构进行清洗，费时费力，同时，现有的清洗结构通常会堵塞出风口，导致吹出的风不能有效的由出风结构排出。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种具有自清洗功能的中央空调出风结构，具备自动清洗，避免需要拆卸才能清洗的优点，解决了出风结构在长时间使用后，出风口处会堆积大量的灰尘，为了避免灰尘影响出风结构，使用者还需要拆卸出风结构进行清洗，费时费力，同时，现有的清洗结构通常会堵塞出风口，导致吹出的风不能有效的由出风结构排出的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种具有自清洗功能的中央空调出风结构，包括室内机组件，所述室内机组件的内部安装有自清洗组件，所述自清洗组件包括双出轴电机、风叶一、旋转轴、风叶二和清洗毛刷，所述双出轴电机的两个输出轴分别固定连接有所述风叶一和所述旋转轴，所述旋转轴的另一端固定连接有所述风叶二，所述旋转轴的外侧壁固定连接有所述清洗毛刷；
所述室内机组件的两侧均安装有集尘组件，所述集尘组件包括集尘箱、挡板一、挡板二和柔性挡片，所述集尘箱的进口端固定连接有所述挡板一，所述集尘箱的内侧壁固定连接有所述挡板二，所述挡板二的一端固定连接有所述柔性挡片。
优选的，所述室内机组件包括机框、机体、出风罩和过滤罩，所述机框的内部固定连接有所述机体，所述机框的底部固定连接有所述出风罩，所述出风罩的内侧壁固定连接有所述过滤罩。
通过采用上述方案，机框和机体组成室内机主体，出风罩上的过滤罩对灰尘进过滤。
优选的，所述旋转轴与所述过滤罩相互平行。
通过采用上述方案，旋转轴与过滤罩相互平行，可以使旋转轴上的清洗毛刷更好的与过滤罩接触。
优选的，所述集尘组件共设有两个，所述风叶一和所述风叶二分别置于两个所述集尘组件的进口端位置处。
通过采用上述方案，风叶一和风叶二将出风罩上方的空气抽入集尘箱内。
优选的，所述挡板二和所述柔性挡片对称分布在所述集尘箱的内部上下两侧，所述柔性挡片为柔性橡胶材质。
通过采用上述方案，挡板二和柔性挡片组成止回结构，使集尘箱内的灰尘不会回流至出风罩的外侧。
优选的，所述室内机组件的内部安装有移动组件，所述移动组件包括电动推杆、电机固定架和导轨，所述机框的内部固定连接有所述电动推杆，所述双出轴电机的外侧壁固定连接有所述电机固定架，所述电动推杆的伸缩端与所述电机固定架的外侧壁固定连接，所述机框的内部固定连接有所述导轨，所述电机固定架与所述导轨滑动连接。
通过采用上述方案，在进行清洗时，电动推杆可带动电机固定架沿着导轨滑动，使电机固定架带动双出轴电机和旋转轴移动，使旋转轴上的清洗毛刷可以均匀的对过滤罩进行清洗，且在不使用时，可移动旋转轴，使旋转轴移动至出风罩的外侧，进而避免清洗毛刷阻挡排出的风，提升出风结构的出风效率。
优选的，所述移动组件共设有两组，两组所述移动组件参照所述旋转轴的中线对称分布。
通过采用上述方案，移动组件对旋转轴和双出轴电机进行支撑，并带动其移动。
优选的，所述电机固定架由卡箍和滑动杆组成。
通过采用上述方案，卡箍对双出轴电机进行固定，滑动杆连接卡箍和导轨，使双出轴电机可以沿着导轨滑动。
(三)有益效果
与现有技术相比，本实用新型提供了一种具有自清洗功能的中央空调出风结构，具备以下有益效果：
该具有自清洗功能的中央空调出风结构，通过设置自清洗组件，自清洗组件由双出轴电机、风叶和清洗毛刷组成，在中央空调使用完毕后，控制双出轴电机带动风叶和清洗毛刷同步工作，使清洗毛刷将过滤罩表面的灰尘进行扫落，同时，旋转的风叶将扫落的灰尘和空气引入集尘组件内收集，使该装置不需要拆卸出风结构，就可以进行清洗，同时，产生的灰尘可以进行自动回收，提升出风结构的实用性。
附图说明
图1为本实用新型的结构示意图；

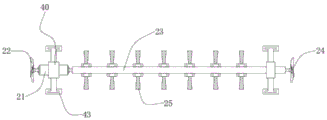

图2为本实用新型中自清洗组件的结构示意图；
图3为本实用新型中集尘组件的结构示意图；
图4为本实用新型中移动组件的结构示意图。
图中：10、室内机组件；11、机框；12、机体；13、出风罩；14、过滤罩；20、自清洗组件；21、双出轴电机；22、风叶一；23、旋转轴；24、风叶二；25、清洗毛刷；30、集尘组件；31、集尘箱；32、挡板一；33、挡板二；34、柔性挡片；40、移动组件；41、电动推杆；42、电机固定架；43、导轨。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例一
一种具有自清洗功能的中央空调出风结构，包括室内机组件10，室内机组件10包括机框11、机体12、出风罩13和过滤罩14，机框11的内部固定连接有机体12，机框11的底部固定连接有出风罩13，出风罩13的内侧壁固定连接有过滤罩14，机框11和机体12组成室内机主体，出风罩13对风进行引导，过滤罩14对吹出的风进行过滤，使风中的大颗粒可以被过滤罩14过滤，其中，过滤罩14为金属网体，室内机组件10的内部安装有自清洗组件20，自清洗组件20包括双出轴电机21、风叶一22、旋转轴23、风叶二24和清洗毛刷25，清洗毛刷25设有多组，多组清洗毛刷25同步对过滤罩14上的灰尘进行清洗，双出轴电机21的两个输出轴分别固定连接有风叶一22和旋转轴23，旋转轴23与过滤罩14相互平行，旋转轴23的另一端固定连接有风叶二24，风叶一22和风叶二24对出风结构内的空气进行引导，使集尘组件30内的处于负压状态，使灰尘可以进入集尘组件30内，旋转轴23的外侧壁固定连接有清洗毛刷25；
室内机组件10的两侧均安装有集尘组件30，集尘组件30共设有两个，风叶一22和风叶二24分别置于两个集尘组件30的进口端位置处，集尘组件30包括集尘箱31、挡板一32、挡板二33和柔性挡片34，集尘箱31的进口端固定连接有挡板一32，集尘箱31的内侧壁固定连接有挡板二33，挡板二33的一端固定连接有柔性挡片34，挡板二33和柔性挡片34对称分布在集尘箱31的内部上下两侧，柔性挡片34为柔性橡胶材质，挡板一32和挡板二33组成止回结构，避免灰尘回流，使灰尘由出风口排出，影响使用者的体验。
参阅图1-3，当中央空调在使用完成后，可通过按钮控制双出轴电机21工作，使双出轴电机21的两个轴分别带动风叶一22和旋转轴23旋转，旋转轴23再带动外侧的清洗毛刷25和另一端的风叶二24同步旋转，使清洗毛刷25在旋转的同时对出风罩13上的过滤罩14进行清洗，使过滤罩14上堆积的灰尘被清洗毛刷25扫落，进而完成自清洗操作，同时，两侧同步旋转的风叶一22和风叶二24在旋转时，会产生向内的风压，使扫落的灰尘被风叶一22和风叶二24分别吸入机框11两侧的集尘箱31内，此外，灰尘在进入集尘箱31内时，风压会带动挡板二33上的柔性挡片34向内翻转，使集尘箱31处于开合状态，当完成灰尘的清洗和收集时，风压消失，柔性挡片34在自身的弹性作用下，自动闭合。
本实施例中，双出轴电机21的型号为J77-65L。
实施例二
室内机组件10的内部安装有移动组件40，移动组件40包括电动推杆41、电机固定架42和导轨43，机框11的内部固定连接有电动推杆41，双出轴电机21的外侧壁固定连接有电机固定架42，电动推杆41的伸缩端与电机固定架42的外侧壁固定连接，机框11的内部固定连接有导轨43，电机固定架42与导轨43滑动连接，移动组件40共设有两组，两组移动组件40参照旋转轴23的中线对称分布，电机固定架42由卡箍和滑动杆组成。
参阅图1和图4，同时，在进行清洗时，电动推杆41可带动电机固定架42沿着导轨43滑动，使电机固定架42带动双出轴电机21和旋转轴23移动，使旋转轴23上的清洗毛刷25可以均匀的对过滤罩14进行清洗，且在不使用时，可移动旋转轴23，使旋转轴23移动至出风罩13的外侧，进而避免清洗毛刷25阻挡排出的风，提升出风结构的出风效率。
本实施例中，电动推杆41的型号为XDHA12-450。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
Claims (8)
1.一种具有自清洗功能的中央空调出风结构，包括室内机组件(10)，其特征在于：所述室内机组件(10)的内部安装有自清洗组件(20)，所述自清洗组件(20)包括双出轴电机(21)、风叶一(22)、旋转轴(23)、风叶二(24)和清洗毛刷(25)，所述双出轴电机(21)的两个输出轴分别固定连接有所述风叶一(22)和所述旋转轴(23)，所述旋转轴(23)的另一端固定连接有所述风叶二(24)，所述旋转轴(23)的外侧壁固定连接有所述清洗毛刷(25)；
所述室内机组件(10)的两侧均安装有集尘组件(30)，所述集尘组件(30)包括集尘箱(31)、挡板一(32)、挡板二(33)和柔性挡片(34)，所述集尘箱(31)的进口端固定连接有所述挡板一(32)，所述集尘箱(31)的内侧壁固定连接有所述挡板二(33)，所述挡板二(33)的一端固定连接有所述柔性挡片(34)。
2.根据权利要求1所述的一种具有自清洗功能的中央空调出风结构，其特征在于：所述室内机组件(10)包括机框(11)、机体(12)、出风罩(13)和过滤罩(14)，所述机框(11)的内部固定连接有所述机体(12)，所述机框(11)的底部固定连接有所述出风罩(13)，所述出风罩(13)的内侧壁固定连接有所述过滤罩(14)。
3.根据权利要求2所述的一种具有自清洗功能的中央空调出风结构，其特征在于：所述旋转轴(23)与所述过滤罩(14)相互平行。
4.根据权利要求1所述的一种具有自清洗功能的中央空调出风结构，其特征在于：所述集尘组件(30)共设有两个，所述风叶一(22)和所述风叶二(24)分别置于两个所述集尘组件(30)的进口端位置处。
5.根据权利要求1所述的一种具有自清洗功能的中央空调出风结构，其特征在于：所述挡板二(33)和所述柔性挡片(34)对称分布在所述集尘箱(31)的内部上下两侧，所述柔性挡片(34)为柔性橡胶材质。
6.根据权利要求2所述的一种具有自清洗功能的中央空调出风结构，其特征在于：所述室内机组件(10)的内部安装有移动组件(40)，所述移动组件(40)包括电动推杆(41)、电机固定架(42)和导轨(43)，所述机框(11)的内部固定连接有所述电动推杆(41)，所述双出轴电机(21)的外侧壁固定连接有所述电机固定架(42)，所述电动推杆(41)的伸缩端与所述电机固定架(42)的外侧壁固定连接，所述机框(11)的内部固定连接有所述导轨(43)，所述电机固定架(42)与所述导轨(43)滑动连接。
7.根据权利要求6所述的一种具有自清洗功能的中央空调出风结构，其特征在于：所述移动组件(40)共设有两组，两组所述移动组件(40)参照所述旋转轴(23)的中线对称分布。
8.根据权利要求6所述的一种具有自清洗功能的中央空调出风结构，其特征在于：所述电机固定架(42)由卡箍和滑动杆组成。
