Abstract

本实用新型公开了一种装饰装修用升降装置，包括底板，所述底板的上表面对称设有滑槽一，两个所述滑槽一的两端面均分别设有连接板一，所述底板上表面的上方设置支撑板，所述支撑板的下表面对称设有滑槽二，所述固定环一和所述固定环二的设置均可起到限位的作用，避免连接杆一和连接杆二在光杆一和光杆二的侧壁上进行转动时，连接杆一和连接杆二在光杆一和光杆二的侧壁上产生晃动，从而影响装置进行升降时的稳定性，导致发生危险；本实用新型结构简单，操作方便，实用性强，可推广使用。

Description

一种装饰装修用升降装置

技术领域

本实用新型涉及升降装置技术领域，具体领域为一种装饰装修用升降装置。

背景技术

装修又称装潢或装饰，是指在一定区域和范围内进行的，包括水电施工、墙体、地板、天花板和景观等所实现的，依据一定设计理念和美观规则形成的一整套施工方案和设计方案，小到家具摆放和门的朝向，大到房间配饰和灯具的定制处理，都是装修的体现，装修和装饰不同，装饰是对生活用品或生活环境进行艺术加工的手法，加强审美效果，并提高其功能、经济价值和社会效益，并以环保为设计理念，完美的装饰应与客体的功能紧密结合，适应制作工艺，发挥物质材料的性能，并具有良好的艺术效果。

在日常生活中常常需要借助梯子等工具才可以站至高处对房屋进行装饰等工作，现在市面上一般选用固定架或梯子进行辅助登高工作，但是这些方式均存在一定的缺陷，首先是固定架，固定架虽然稳定，但是高度固定，不易调节，其次是梯子，虽然占地面积较小，但不是很稳定，容易倾倒，安全性较差。

为此，我们提供一种装饰装修用升降装置，以解决上述技术中提出的问题。

实用新型内容

本实用新型的目的在于提供一种装饰装修用升降装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种装饰装修用升降装置，包括底板，所述底板的上表面对称设有滑槽一，两个所述滑槽一的两端面均分别设有连接板一，所述底板上表面的上方设置支撑板，所述支撑板的下表面对称设有滑槽二，两个所述滑槽一和两个所述滑槽二对称设置，两个所述滑槽二的两端面均分别设有连接板二，两个所述滑槽一和两个所述滑槽二之间设有两个连接杆一和两个连接杆二，两个所述连接杆一对称设置，两个所述连接杆二对称设置，两个所述连接杆一均分别位于两个所述连接杆二的外侧，两个所述滑槽一之间设有光杆一，所述光杆一的两端均设有滚轮一，且两个所述滚轮一均分别位于两个所述滑槽一的内部，所述滚轮一均与所述滑槽一滚动连接，两个所述连接杆一的一端面均分别与所述光杆一的侧壁转动连接，两个所述滑槽二之间设有光杆二，所述光杆二的两端均设有滚轮二，且两个所述滚轮二均分别位于两个所述滑槽二的内部，所述滚轮二均与所述滑槽二滚动连接，两个所述连接杆二的一端面均分别与所述光杆二的侧壁转动连接，两个所述连接杆一的另一端面分别与所述连接板二的一侧壁相铰接，两个所述连接杆二的另一端面分别与所述连接板一的一侧壁相铰接，贯穿两个所述连接杆一和两个所述连接杆二的交汇处穿设有支撑杆，且两个所述连接杆一和两个所述连接杆二均与所述支撑杆的侧壁转动连接，两个所述滑槽一的相对面之间连接有固定杆一，两个所述滑槽二的相对面之间连接有固定杆二，两个所述连接杆二之间设有连杆，所述固定杆一的侧壁上铰接设有液压伸缩杆，所述液压伸缩杆的伸缩端与所述连杆的侧壁相铰接。

优选的，所述支撑板的上表面设有围栏板，所述围栏板的前表面铰接设有门板，所述门板的前表面设有把手，所述门板和所述围栏板之间设有锁件。

优选的，所述光杆一的侧壁上设有轴承一，且所述轴承一均分别位于所述滚轮一的内部，所述光杆二的侧壁上设有轴承二，且所述轴承二均分别位于所述滚轮二的内部。

优选的，所述底板的前后两表面上均匀设有四个液压升降柱。

优选的，所述液压伸缩杆和四个所述液压升降柱分别与电源电性连接。

优选的，所述底板的下表面设有四个制动万向轮，且四个所述制动万向轮均匀分布在所述底板的下表面上。

优选的，贯穿所述底板的上表面设有固定块，且所述固定块靠近所述底板的一侧壁设置，所述固定块的侧壁上设有轴承三，且所述轴承三位于所述底板的内部，所述固定块的下表面设有所述制动万向轮，所述固定块的上表面铰接设有了拉动杆。

优选的，所述固定块的上表面设有限位块，且所述限位块位于所述拉动杆的一侧，所述拉动杆的侧壁上设有压板，且所述压板远离所述限位块设置，所述压板的下表面设有弹性元件，所述弹性元件的一端面与所述固定块的上表面相连接。

优选的，所述光杆一的侧壁上设有固定环一，且所述固定环一均分别位于所述连接杆一一端面的前后两侧，所述光杆二的侧壁上设有固定环二，且所述固定环二均分别位于所述连接杆二一端面的前后两侧。

与现有技术相比，本实用新型的有益效果是：一种装饰装修用升降装置，所述底板的设置可起到支撑和固定的效果；所述连接板一的设置一是可便于增强两个滑槽一之间连接结构的稳定性，二是可便于安装连接杆二使装置实现升降的效果；所述支撑板的设置可起到支撑和固定的效果；所述连接板二的设置一是可便于增强两个滑槽二之间连接结构的稳定性，二是可便于安装连接杆一使装置实现升降的效果；两个所述连接杆一和两个所述连接杆二的配合使用可便于装置实现升降的效果；两个所述光杆一的设置一是可便于对两个连接杆一进行支撑，二是通过两个滚轮一的配合使用，可便于两个连接杆一带动光杆一在两个滑槽一上进行运动，从而实现支撑板进行升降的效果；两个所述光杆二的设置一是可便于对两个连接杆二进行支撑，二是通过两个滚轮一的配合使用，可便于两个连接杆二带动光杆二在两个滑槽二上进行运动，从而实现支撑板进行升降的效果；两个所述连接杆一的另一端面分别与所述连接板二的一侧壁相铰接，此设置可便于支撑板在底板上实现升降的效果；两个所述连接杆二的另一端面分别与所述连接板一的一侧壁相铰接，此设置可便于支撑板在底板上实现升降的效果；所述支撑杆的设置一是可增强两个连接杆一和两个连接杆二之间连接结构的稳定，二是可便于两个连接杆一和两个连接杆二之间进行运动，从而实现支撑板在底板上进行升降的效果；所述固定杆一的设置一是可便于安装液压伸缩杆，二是可增强两个滑槽一之间连接结构的稳定性，三是可起到对光杆一和两个滚轮一进行限位的效果，避免因支撑板上升的高度过高，导致两个连接杆一和两个连接杆二无法对支撑板进行稳定的支撑，从而影响装置的使用效果，发生危险；所述固定杆二的设置一是可增强两个滑槽二之间连接结构的稳定性，二是可起到对光杆二和两个滚轮二进行限位的效果，避免因支撑板上升的高度过高，导致两个连接杆一和两个连接杆二无法对支撑板进行稳定的支撑，从而影响装置的使用效果，发生危险；所述连杆的设置一是可提高两个连接杆二之间连接结构的稳定性，二是可起到限位的效果，使连杆对两个连接杆二进行限位，避免两个连接杆二在进行运动时，出现晃动，两个连接杆二还可对两个连接杆一进行限位，避免两个连接杆一在进行运动时，出现晃动；当液压伸缩杆进行工作时，若支撑板需要上升，液压伸缩杆的伸缩端进行拉长，伸缩端带动连杆，使连杆带动两个连接杆二进行运动，且两个连接杆二在支撑杆上进行转动，两个连接杆二带动光杆二，使光杆二带动两个滚轮二在两个滑槽二上进行运动，此时支撑板具有向上运动的趋势，同时支撑板会带动两个连接杆一进行运动，且两个连接杆一在支撑杆上进行转动，两个连接杆一带动光杆一，使光杆一带动两个滚轮一在两个滑槽二上进行运动，当支撑板上升时，两个连接杆一和两个连接杆二之间的夹角越来越大，若支撑板需要下降，液压伸缩杆的伸缩端进行收缩，伸缩端带动连杆，使连杆带动两个连接杆二进行运动，且两个连接杆二在支撑杆上进行转动，两个连接杆二带动光杆二，使光杆二带动两个滚轮二在两个滑槽二上进行运动，此时支撑板具有向下运动的趋势，同时支撑板会带动两个连接杆一进行运动，且两个连接杆一在支撑杆上进行转动，两个连接杆一带动光杆一，使光杆一带动两个滚轮一在两个滑槽二上进行运动，当支撑板下升时，两个连接杆一和两个连接杆二之间的夹角越来越小；所述围栏板的设置可起到对工作人员进行保护的效果，避免工作人员在支撑板上进行工作时，不慎脱离支撑板，从而发生危险；通过门板可使工作人员进入围栏板的内侧；所述把手的设置可便于对门板进行翻转；所述锁件的设置可便于门板与围栏板之间进行上锁，增强工作人员进行围栏板内侧后，围栏板和门板之间连接结构的稳定，避免发生危险；所述轴承一的设置可便于滚轮一在滑槽一的内部进行滚动；所述轴承二的设置可便于滚轮二在滑槽一的内部进行滚动；当装置移动至适当的位置后，通过五个制动万向轮对装置进行安置，然后操作四个液压升降柱进行工作，当四个液压升降柱同时进行工作时，四个液压升降柱的升降端对地面进行顶升，使装置所有的重量全部位于四个液压升降柱上，且五个制动万向轮离地，此设置可增强装置放置在地面上时的稳定性，避免装置在进行升降时出现晃动，导致发生危险，从而影响装置的使用效果；所述固定块的上表面铰接设有了拉动杆，此设置可便于操作人员拉动拉动杆对装置进行移动；所述固定块的设置可安装制动万向轮和拉动杆；所述制动万向轮的设置可便于固定块带动其他四个制动万向轮进行移动；所述轴承三的设置可便于固定块在底板上进行转动，便于操作人员拉动装置进行移动；所述弹性元件为弹簧，本装置使用弹簧，但不仅限于弹簧，因本装置使用弹簧的效果更好，故本装置使用弹簧；所述限位块的设置可起到对拉动杆进行限位的效果；当装置需要进行移动时，操作人员拉动拉动杆，使拉动杆带动压板对弹性元件进行压缩，装置移动至适当的位置后，操作人员松开拉动杆，弹性元件因自身的弹性势能，对压板产生作用力，使压板带动拉动杆进行复位；所述固定环一和所述固定环二的设置均可起到限位的作用，避免连接杆一和连接杆二在光杆一和光杆二的侧壁上进行转动时，连接杆一和连接杆二在光杆一和光杆二的侧壁上产生晃动，从而影响装置进行升降时的稳定性，导致发生危险；本实用新型结构简单，操作方便，实用性强，可推广使用。

附图说明

图1为本实用新型底板的正面结构剖面示意图；

图2为本实用新型的正面结构剖面示意图；

图3为本实用新型滚轮一的侧面结构剖面示意图；

图4为本实用新型固定杆一的俯面结构示意图；

图5为本实用新型连杆的俯面结构示意图；

图6为本实用新型滑槽一的俯面结构示意图；

图7为本实用新型连接杆一、连接杆二和支撑杆的俯面结构示意图；

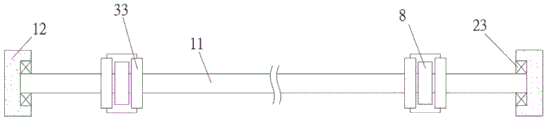

图8为本实用新型滚轮二的侧面结构剖面示意图；

图9为本实用新型滑槽二的俯面结构示意图。

图中：1-底板、2-滑槽一、3-连接板一、4-支撑板、5-滑槽二、6-连接板二、7-连接杆一、8-连接杆二、9-光杆一、10-滚轮一、11-光杆二、12-滚轮二、13-支撑杆、14-固定杆一、15-固定杆二、16-连杆、17-液压伸缩杆、18-围栏板、19-门板、20-把手、21-锁件、22-轴承一、23-轴承二、24-液压升降柱、25-制动万向轮、26-固定块、27-轴承三、28-拉动杆、29-限位块、30-压板、31-弹性元件、32-固定环一、33-固定环二。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-9，本实用新型提供一种技术方案：一种装饰装修用升降装置，包括底板1，所述底板1的设置可起到支撑和固定的效果；所述底板1的上表面对称设有滑槽一2，两个所述滑槽一2的两端面均分别设有连接板一3，所述连接板一3的设置一是可便于增强两个滑槽一2之间连接结构的稳定性，二是可便于安装连接杆二8使装置实现升降的效果；所述底板1上表面的上方设置支撑板4，所述支撑板4的设置可起到支撑和固定的效果；所述支撑板4的下表面对称设有滑槽二5，两个所述滑槽一2和两个所述滑槽二5对称设置，两个所述滑槽二5的两端面均分别设有连接板二6，所述连接板二6的设置一是可便于增强两个滑槽二5之间连接结构的稳定性，二是可便于安装连接杆一7使装置实现升降的效果；两个所述滑槽一2和两个所述滑槽二5之间设有两个连接杆一7和两个连接杆二8，两个所述连接杆一7对称设置，两个所述连接杆二8对称设置，两个所述连接杆一7均分别位于两个所述连接杆二8的外侧，两个所述连接杆一7和两个所述连接杆二8的配合使用可便于装置实现升降的效果；两个所述滑槽一2之间设有光杆一9，所述光杆一9的两端均设有滚轮一10，且两个所述滚轮一10均分别位于两个所述滑槽一2的内部，所述滚轮一10均与所述滑槽一2滚动连接，两个所述连接杆一7的一端面均分别与所述光杆一9的侧壁转动连接，两个所述光杆一9的设置一是可便于对两个连接杆一7进行支撑，二是通过两个滚轮一10的配合使用，可便于两个连接杆一7带动光杆一9在两个滑槽一2上进行运动，从而实现支撑板4进行升降的效果；两个所述滑槽二5之间设有光杆二11，所述光杆二11的两端均设有滚轮二12，且两个所述滚轮二12均分别位于两个所述滑槽二5的内部，所述滚轮二12均与所述滑槽二5滚动连接，两个所述连接杆二8的一端面均分别与所述光杆二11的侧壁转动连接，两个所述光杆二11的设置一是可便于对两个连接杆二8进行支撑，二是通过两个滚轮一10的配合使用，可便于两个连接杆二8带动光杆二11在两个滑槽二5上进行运动，从而实现支撑板4进行升降的效果；两个所述连接杆一7的另一端面分别与所述连接板二6的一侧壁相铰接，此设置可便于支撑板4在底板1上实现升降的效果；两个所述连接杆二8的另一端面分别与所述连接板一3的一侧壁相铰接，此设置可便于支撑板4在底板1上实现升降的效果；贯穿两个所述连接杆一7和两个所述连接杆二8的交汇处穿设有支撑杆13，且两个所述连接杆一7和两个所述连接杆二8均与所述支撑杆13的侧壁转动连接，所述支撑杆13的设置一是可增强两个连接杆一7和两个连接杆二8之间连接结构的稳定，二是可便于两个连接杆一7和两个连接杆二8之间进行运动，从而实现支撑板4在底板1上进行升降的效果；两个所述滑槽一2的相对面之间连接有固定杆一14，两个所述滑槽二5的相对面之间连接有固定杆二15，所述固定杆一14的设置一是可便于安装液压伸缩杆17，二是可增强两个滑槽一2之间连接结构的稳定性，三是可起到对光杆一9和两个滚轮一10进行限位的效果，避免因支撑板4上升的高度过高，导致两个连接杆一7和两个连接杆二8无法对支撑板4进行稳定的支撑，从而影响装置的使用效果，发生危险；所述固定杆二15的设置一是可增强两个滑槽二5之间连接结构的稳定性，二是可起到对光杆二11和两个滚轮二12进行限位的效果，避免因支撑板4上升的高度过高，导致两个连接杆一7和两个连接杆二8无法对支撑板4进行稳定的支撑，从而影响装置的使用效果，发生危险；两个所述连接杆二8之间设有连杆16，所述连杆16的设置一是可提高两个连接杆二8之间连接结构的稳定性，二是可起到限位的效果，使连杆16对两个连接杆二8进行限位，避免两个连接杆二8在进行运动时，出现晃动，两个连接杆二8还可对两个连接杆一7进行限位，避免两个连接杆一7在进行运动时，出现晃动；所述固定杆一14的侧壁上铰接设有液压伸缩杆17，所述液压伸缩杆17的伸缩端与所述连杆16的侧壁相铰接，当液压伸缩杆17进行工作时，若支撑板4需要上升，液压伸缩杆17的伸缩端进行拉长，伸缩端带动连杆16，使连杆16带动两个连接杆二8进行运动，且两个连接杆二8在支撑杆13上进行转动，两个连接杆二8带动光杆二11，使光杆二11带动两个滚轮二12在两个滑槽二5上进行运动，此时支撑板4具有向上运动的趋势，同时支撑板4会带动两个连接杆一7进行运动，且两个连接杆一7在支撑杆13上进行转动，两个连接杆一7带动光杆一9，使光杆一9带动两个滚轮一10在两个滑槽二5上进行运动，当支撑板4上升时，两个连接杆一7和两个连接杆二8之间的夹角越来越大，若支撑板4需要下降，液压伸缩杆17的伸缩端进行收缩，伸缩端带动连杆16，使连杆16带动两个连接杆二8进行运动，且两个连接杆二8在支撑杆13上进行转动，两个连接杆二8带动光杆二11，使光杆二11带动两个滚轮二12在两个滑槽二5上进行运动，此时支撑板4具有向下运动的趋势，同时支撑板4会带动两个连接杆一7进行运动，且两个连接杆一7在支撑杆13上进行转动，两个连接杆一7带动光杆一9，使光杆一9带动两个滚轮一10在两个滑槽二5上进行运动，当支撑板4下升时，两个连接杆一7和两个连接杆二8之间的夹角越来越小；本实用新型结构简单，操作方便，实用性强，可推广使用。

具体而言，所述支撑板4的上表面设有围栏板18，所述围栏板18的前表面铰接设有门板19，所述门板19的前表面设有把手20，所述门板19和所述围栏板18之间设有锁件21，所述围栏板18的设置可起到对工作人员进行保护的效果，避免工作人员在支撑板4上进行工作时，不慎脱离支撑板4，从而发生危险；通过门板19可使工作人员进入围栏板18的内侧；所述把手20的设置可便于对门板19进行翻转；所述锁件21的设置可便于门板19与围栏板18之间进行上锁，增强工作人员进行围栏板18内侧后，围栏板18和门板19之间连接结构的稳定，避免发生危险。

具体而言，所述光杆一9的侧壁上设有轴承一22，且所述轴承一22均分别位于所述滚轮一10的内部，所述光杆二11的侧壁上设有轴承二23，且所述轴承二23均分别位于所述滚轮二12的内部，所述轴承一22的设置可便于滚轮一10在滑槽一2的内部进行滚动；所述轴承二23的设置可便于滚轮二12在滑槽一2的内部进行滚动。

具体而言，所述底板1的前后两表面上均匀设有四个液压升降柱24，当装置移动至适当的位置后，通过五个制动万向轮25对装置进行安置，然后操作四个液压升降柱24进行工作，当四个液压升降柱24同时进行工作时，四个液压升降柱24的升降端对地面进行顶升，使装置所有的重量全部位于四个液压升降柱24上，且五个制动万向轮25离地，此设置可增强装置放置在地面上时的稳定性，避免装置在进行升降时出现晃动，导致发生危险，从而影响装置的使用效果。

具体而言，所述液压伸缩杆17和四个所述液压升降柱24分别与电源电性连接，此设置可便于装置运行时对装置进行集中控制，提高装置使用时操作的便利性。

具体而言，所述底板1的下表面设有四个制动万向轮25，且四个所述制动万向轮25均匀分布在所述底板1的下表面上，四个所述制动万向轮25的设置可便于装置进行移动或安置。

具体而言，贯穿所述底板1的上表面设有固定块26，且所述固定块26靠近所述底板1的一侧壁设置，所述固定块26的侧壁上设有轴承三27，且所述轴承三27位于所述底板1的内部，所述固定块26的下表面设有所述制动万向轮25，所述固定块26的上表面铰接设有了拉动杆28，此设置可便于操作人员拉动拉动杆28对装置进行移动；所述固定块26的设置可安装制动万向轮25和拉动杆28；所述制动万向轮25的设置可便于固定块26带动其他四个制动万向轮25进行移动；所述轴承三27的设置可便于固定块26在底板1上进行转动，便于操作人员拉动装置进行移动。

具体而言，所述固定块26的上表面设有限位块29，且所述限位块29位于所述拉动杆28的一侧，所述拉动杆28的侧壁上设有压板30，且所述压板30远离所述限位块29设置，所述压板30的下表面设有弹性元件31，所述弹性元件31的一端面与所述固定块26的上表面相连接，所述弹性元件31为弹簧，本装置使用弹簧，但不仅限于弹簧，因本装置使用弹簧的效果更好，故本装置使用弹簧；所述限位块29的设置可起到对拉动杆28进行限位的效果；当装置需要进行移动时，操作人员拉动拉动杆28，使拉动杆28带动压板30对弹性元件31进行压缩，装置移动至适当的位置后，操作人员松开拉动杆28，弹性元件31因自身的弹性势能，对压板30产生作用力，使压板30带动拉动杆28进行复位。

具体而言，所述光杆一9的侧壁上设有固定环一32，且所述固定环一32均分别位于所述连接杆一7一端面的前后两侧，所述光杆二11的侧壁上设有固定环二33，且所述固定环二33均分别位于所述连接杆二8一端面的前后两侧，所述固定环一32和所述固定环二33的设置均可起到限位的作用，避免连接杆一7和连接杆二8在光杆一9和光杆二11的侧壁上进行转动时，连接杆一7和连接杆二8在光杆一9和光杆二11的侧壁上产生晃动，从而影响装置进行升降时的稳定性，导致发生危险。

工作原理：本实用新型使用时，操作人员拉动拉动杆28，使装置进行移动，当装置移动至适当的位置后，通过五个制动万向轮25对装置进行安置，装置安置好后，使四个液压升降柱24进行工作，当四个液压升降柱24同时进行工作时，四个液压升降柱24的升降端对地面进行顶升，使装置所有的重量全部位于四个液压升降柱24上，且五个制动万向轮25离地，此设置可增强装置放置在地面上时的稳定性，避免装置在进行升降时出现晃动，导致发生危险，从而影响装置的使用效果，当四个液压升降柱24对装置进行稳定的支撑后，操作人员将需要装饰装修的工具都搬运至支撑板4上，且所需的操作人员一同进入围栏板18的内侧，通过把手20使围板和门板19之间形成半封闭式空间，在对锁件21进行上锁，操作液压伸缩杆17进行工作，当液压伸缩杆17进行工作时，若支撑板4需要上升，液压伸缩杆17的伸缩端进行拉长，伸缩端带动连杆16，使连杆16带动两个连接杆二8进行运动，且两个连接杆二8在支撑杆13上进行转动，两个连接杆二8带动光杆二11，使光杆二11带动两个滚轮二12在两个滑槽二5上进行运动，此时支撑板4具有向上运动的趋势，同时支撑板4会带动两个连接杆一7进行运动，且两个连接杆一7在支撑杆13上进行转动，两个连接杆一7带动光杆一9，使光杆一9带动两个滚轮一10在两个滑槽二5上进行运动，当支撑板4上升时，两个连接杆一7和两个连接杆二8之间的夹角越来越大，若支撑板4需要下降，液压伸缩杆17的伸缩端进行收缩，伸缩端带动连杆16，使连杆16带动两个连接杆二8进行运动，且两个连接杆二8在支撑杆13上进行转动，两个连接杆二8带动光杆二11，使光杆二11带动两个滚轮二12在两个滑槽二5上进行运动，此时支撑板4具有向下运动的趋势，同时支撑板4会带动两个连接杆一7进行运动，且两个连接杆一7在支撑杆13上进行转动，两个连接杆一7带动光杆一9，使光杆一9带动两个滚轮一10在两个滑槽二5上进行运动，当支撑板4下升时，两个连接杆一7和两个连接杆二8之间的夹角越来越小；轴承一22的设置可便于滚轮一10在滑槽一2的内部进行滚动；轴承二23的设置可便于滚轮二12在滑槽一2的内部进行滚动；轴承三27的设置可便于固定块26在底板1上进行转动，便于操作人员拉动装置进行移动；固定块26的上表面铰接设有了拉动杆28，此设置可便于操作人员拉动拉动杆28对装置进行移动；固定块26的设置可安装制动万向轮25和拉动杆28；弹性元件31为弹簧，本装置使用弹簧，但不仅限于弹簧，因本装置使用弹簧的效果更好，故本装置使用弹簧；限位块29的设置可起到对拉动杆28进行限位的效果；当装置需要进行移动时，操作人员拉动拉动杆28，使拉动杆28带动压板30对弹性元件31进行压缩，装置移动至适当的位置后，操作人员松开拉动杆28，弹性元件31因自身的弹性势能，对压板30产生作用力，使压板30带动拉动杆28进行复位；固定环一32和固定环二33的设置均可起到限位的作用，避免连接杆一7和连接杆二8在光杆一9和光杆二11的侧壁上进行转动时，连接杆一7和连接杆二8在光杆一9和光杆二11的侧壁上产生晃动，从而影响装置进行升降时的稳定性，导致发生危险；本实用新型结构简单，操作方便，实用性强，可推广使用。

在本实用新型的描述中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实用新型使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

Claims (9)

1.一种装饰装修用升降装置，包括底板(1)，其特征在于：所述底板(1)的上表面对称设有滑槽一(2)，两个所述滑槽一(2)的两端面均分别设有连接板一(3)，所述底板(1)上表面的上方设置支撑板(4)，所述支撑板(4)的下表面对称设有滑槽二(5)，两个所述滑槽一(2)和两个所述滑槽二(5)对称设置，两个所述滑槽二(5)的两端面均分别设有连接板二(6)，两个所述滑槽一(2)和两个所述滑槽二(5)之间设有两个连接杆一(7)和两个连接杆二(8)，两个所述连接杆一(7)对称设置，两个所述连接杆二(8)对称设置，两个所述连接杆一(7)均分别位于两个所述连接杆二(8)的外侧，两个所述滑槽一(2)之间设有光杆一(9)，所述光杆一(9)的两端均设有滚轮一(10)，且两个所述滚轮一(10)均分别位于两个所述滑槽一(2)的内部，所述滚轮一(10)均与所述滑槽一(2)滚动连接，两个所述连接杆一(7)的一端面均分别与所述光杆一(9)的侧壁转动连接，两个所述滑槽二(5)之间设有光杆二(11)，所述光杆二(11)的两端均设有滚轮二(12)，且两个所述滚轮二(12)均分别位于两个所述滑槽二(5)的内部，所述滚轮二(12)均与所述滑槽二(5)滚动连接，两个所述连接杆二(8)的一端面均分别与所述光杆二(11)的侧壁转动连接，两个所述连接杆一(7)的另一端面分别与所述连接板二(6)的一侧壁相铰接，两个所述连接杆二(8)的另一端面分别与所述连接板一(3)的一侧壁相铰接，贯穿两个所述连接杆一(7)和两个所述连接杆二(8)的交汇处穿设有支撑杆(13)，且两个所述连接杆一(7)和两个所述连接杆二(8)均与所述支撑杆(13)的侧壁转动连接，两个所述滑槽一(2)的相对面之间连接有固定杆一(14)，两个所述滑槽二(5)的相对面之间连接有固定杆二(15)，两个所述连接杆二(8)之间设有连杆(16)，所述固定杆一(14)的侧壁上铰接设有液压伸缩杆(17)，所述液压伸缩杆(17)的伸缩端与所述连杆(16)的侧壁相铰接。

2.根据权利要求1所述的一种装饰装修用升降装置，其特征在于：所述支撑板(4)的上表面设有围栏板(18)，所述围栏板(18)的前表面铰接设有门板(19)，所述门板(19)的前表面设有把手(20)，所述门板(19)和所述围栏板(18)之间设有锁件(21)。

3.根据权利要求1所述的一种装饰装修用升降装置，其特征在于：所述光杆一(9)的侧壁上设有轴承一(22)，且所述轴承一(22)均分别位于所述滚轮一(10)的内部，所述光杆二(11)的侧壁上设有轴承二(23)，且所述轴承二(23)均分别位于所述滚轮二(12)的内部。

4.根据权利要求1所述的一种装饰装修用升降装置，其特征在于：所述底板(1)的前后两表面上均匀设有四个液压升降柱(24)。

5.根据权利要求4所述的一种装饰装修用升降装置，其特征在于：所述液压伸缩杆(17)和四个所述液压升降柱(24)分别与电源电性连接。

6.根据权利要求4所述的一种装饰装修用升降装置，其特征在于：所述底板(1)的下表面设有四个制动万向轮(25)，且四个所述制动万向轮(25)均匀分布在所述底板(1)的下表面上。

7.根据权利要求6所述的一种装饰装修用升降装置，其特征在于：贯穿所述底板(1)的上表面设有固定块(26)，且所述固定块(26)靠近所述底板(1)的一侧壁设置，所述固定块(26)的侧壁上设有轴承三(27)，且所述轴承三(27)位于所述底板(1)的内部，所述固定块(26)的下表面设有所述制动万向轮(25)，所述固定块(26)的上表面铰接设有了拉动杆(28)。

8.根据权利要求7所述的一种装饰装修用升降装置，其特征在于：所述固定块(26)的上表面设有限位块(29)，且所述限位块(29)位于所述拉动杆(28)的一侧，所述拉动杆(28)的侧壁上设有压板(30)，且所述压板(30)远离所述限位块(29)设置，所述压板(30)的下表面设有弹性元件(31)，所述弹性元件(31)的一端面与所述固定块(26)的上表面相连接。

9.根据权利要求1所述的一种装饰装修用升降装置，其特征在于：所述光杆一(9)的侧壁上设有固定环一(32)，且所述固定环一(32)均分别位于所述连接杆一(7)一端面的前后两侧，所述光杆二(11)的侧壁上设有固定环二(33)，且所述固定环二(33)均分别位于所述连接杆二(8)一端面的前后两侧。
