Abstract
本实用新型提出了一种防酸碱面料，包括基布层、透气层、抗菌层、耐酸碱层和耐磨层，所述基布层由第一经纱和第一纬纱交叉编织而成，所述基布层的下表面依次设有透气层、抗菌层，所述基布层的上表面依次设有耐酸碱层和耐磨层，所述透气层采用第一纱线与第一包芯纤维交织为网状结构，所述抗菌层由亚麻纤维、竹纤维、纳米银纤维混纺而成，所述耐酸碱层由第二纱线与第二包芯纤维织造而成，所述第二纱线为玻璃纤维、涤纶纤维混纺，所述第二包芯纤维为导电纤维缠绕在玻璃纤维上制成，所述耐磨层的上表面均匀分布有多个耐磨凸点。本实用新型的面料具有良好的耐水耐酸碱性、抗菌性、透气性。
Description
【技术领域】
本实用新型涉及面料的领域，特别是一种防酸碱面料。
【背景技术】
布料是装饰材料中常用的材料。包括有化纤地毯、无纺壁布、亚麻布、尼龙布、彩色胶布、法兰绒等各式布料。布料在装饰陈列中起到了相当的作用，常常是整个销售空间中不可忽视的主要力量。大多数面料采用单一的面料纤维进行编织，功能比较单一，耐水耐酸碱以及抗菌防静电等性能方面均有所欠缺，不能同时满足上述要求，限制了防护性面料在特殊领域的进一步应用。因此，如何研发一种既满足功能性防护要求又同时具有舒适性、抗菌性、保健性的多功能的新型面料十分必要，现提出一种防酸碱面料。
【实用新型内容】
本实用新型的目的就是解决现有技术中的问题，提出一种防酸碱面料，解决现有技术中面料耐水耐酸碱性、抗菌性、透气性较差的问题。
为实现上述目的，本实用新型提出了一种防酸碱面料，包括基布层、透气层、抗菌层、耐酸碱层和耐磨层，所述基布层由第一经纱和第一纬纱交叉编织而成，所述基布层的下表面依次设有透气层、抗菌层，所述基布层的上表面依次设有耐酸碱层和耐磨层，所述透气层采用第一纱线与第一包芯纤维交织为网状结构，所述抗菌层由亚麻纤维、竹纤维、纳米银纤维混纺而成，所述耐酸碱层由第二纱线与第二包芯纤维织造而成，所述第二纱线为玻璃纤维、涤纶纤维混纺，所述第二包芯纤维为导电纤维缠绕在玻璃纤维上制成，所述耐磨层的上表面均匀分布有多个耐磨凸点。
作为优选，所述基布层的第一经纱为棉纤维、涤纶纤维混纺，第一纬纱为腈氯纶纤维，所述第一经纱的密度为48根/厘米，所述第一纬纱的密度为50根/厘米。
作为优选，所述透气层的第一纱线为竹木纤维与中空涤纶纤维混纺而成，所述第一包芯纤维为超细纤维缠绕在中空涤纶上制成。
作为优选，所述耐磨层的外部设有防护层，所述防护层为聚四氟乙烯涂层。
作为优选，所述透气层、抗菌层之间设有PUR热熔胶层，所述PUR热熔胶层内均匀排布有导电纤维束。
本实用新型的有益效果：本实用新型通过提出一种防酸碱面料，具有良好的耐水耐酸碱性、抗菌性、透气性，耐酸碱层采用导电纤维缠绕在玻璃纤维上的包芯纤维制成，其中玻璃纤维具有良好的抗腐能力，导电纤维进一步的提高面料的抗静电性，玻璃纤维同时具有能够提高面料的耐磨性和阻燃性的效果，耐磨层表层设置多个耐磨凸点，能够提高面料的耐磨性，抗菌层采用亚麻纤维、竹纤维、纳米银纤维能够抑制面料表面滋生细菌，透气层采用中空涤纶纤维织造的网状结构，能够使面料具有良好的透气性。
本实用新型的特征及优点将通过实施例结合附图进行详细说明。
【附图说明】

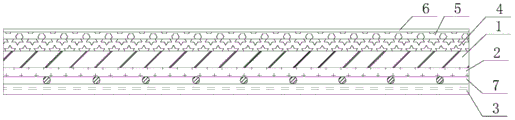

图1是本实用新型一种防酸碱面料的截面结构示意图。
【具体实施方式】
参阅图1本实用新型一种防酸碱面料，包括基布层1、透气层2、抗菌层3、耐酸碱层4和耐磨层5，所述基布层1由第一经纱和第一纬纱交叉编织而成，所述基布层1的下表面依次设有透气层2、抗菌层3，所述基布层1的上表面依次设有耐酸碱层4和耐磨层5，所述透气层2采用第一纱线与第一包芯纤维交织为网状结构，所述抗菌层3由亚麻纤维、竹纤维、纳米银纤维混纺而成，所述耐酸碱层4由第二纱线与第二包芯纤维织造而成，所述第二纱线为玻璃纤维、涤纶纤维混纺，所述第二包芯纤维为导电纤维缠绕在玻璃纤维上制成，所述耐磨层5的上表面均匀分布有多个耐磨凸点。所述基布层1的第一经纱为棉纤维、涤纶纤维混纺，第一纬纱为腈氯纶纤维，所述第一经纱的密度为48根/厘米，所述第一纬纱的密度为50根/厘米。所述透气层2的第一纱线为竹木纤维与中空涤纶纤维混纺而成，所述第一包芯纤维为超细纤维缠绕在中空涤纶上制成。所述耐磨层5的外部设有防护层6，所述防护层6为聚四氟乙烯涂层。所述透气层2、抗菌层3之间设有PUR热熔胶层7，所述PUR热熔胶层7内均匀排布有导电纤维束。
本实用新型工作过程：
本实用新型一种防酸碱面料，具有良好的耐水耐酸碱性、抗菌性、透气性，耐酸碱层采用导电纤维缠绕在玻璃纤维上的包芯纤维制成，其中玻璃纤维具有良好的抗腐能力，导电纤维进一步的提高面料的抗静电性，玻璃纤维同时具有能够提高面料的耐磨性和阻燃性的效果，耐磨层表层设置多个耐磨凸点，能够提高面料的耐磨性，表层设有聚四氟乙烯防护涂层，使织物具有良好的防水性、拒油、防酸碱性能，抗菌层采用亚麻纤维、竹纤维、纳米银纤维能够抑制面料表面滋生细菌，PUR热熔胶有着优异的粘接强度，耐温性，耐化学腐蚀性和耐老化性，PUR热熔胶层内的导电纤维束、能够进一步地提高面料的抗静电性，透气层采用中空涤纶纤维织造的网状结构，能够使面料具有良好的透气性。
上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
Claims (5)
1.一种防酸碱面料，其特征在于：包括基布层(1)、透气层(2)、抗菌层(3)、耐酸碱层(4)和耐磨层(5)，所述基布层(1)由第一经纱和第一纬纱交叉编织而成，所述基布层(1)的下表面依次设有透气层(2)、抗菌层(3)，所述基布层(1)的上表面依次设有耐酸碱层(4)和耐磨层(5)，所述透气层(2)采用第一纱线与第一包芯纤维交织为网状结构，所述抗菌层(3)由亚麻纤维、竹纤维、纳米银纤维混纺而成，所述耐酸碱层(4)由第二纱线与第二包芯纤维织造而成，所述第二纱线为玻璃纤维、涤纶纤维混纺，所述第二包芯纤维为导电纤维缠绕在玻璃纤维上制成，所述耐磨层(5)的上表面均匀分布有多个耐磨凸点。
2.如权利要求1所述的一种防酸碱面料，其特征在于：所述基布层(1)的第一经纱为棉纤维、涤纶纤维混纺，第一纬纱为腈氯纶纤维，所述第一经纱的密度为48根/厘米，所述第一纬纱的密度为50根/厘米。
3.如权利要求1所述的一种防酸碱面料，其特征在于：所述透气层(2)的第一纱线为竹木纤维与中空涤纶纤维混纺而成，所述第一包芯纤维为超细纤维缠绕在中空涤纶上制成。
4.如权利要求1所述的一种防酸碱面料，其特征在于：所述耐磨层(5)的外部设有防护层(6)，所述防护层(6)为聚四氟乙烯涂层。
5.如权利要求1所述的一种防酸碱面料，其特征在于：所述透气层(2)、抗菌层(3)之间设有PUR热熔胶层(7)，所述PUR热熔胶层(7)内均匀排布有导电纤维束。
