Abstract
本实用新型涉及一种板边对板边的连接器，该连接器用于连接两块PCB板，所述的连接器包括外框和金属端子，所述的金属端子固定在外框内，所述的金属端子一端与其中一块PCB板的金手指焊接，另一端夹住另一块PCB板的金手指，实现两块PCB板的导通。与现有技术相比，本实用新型具有快捷、方便、可靠、准确的将两块PCB电路板连接起来等优点。
Description
技术领域
本实用新型涉及一种连接器，尤其是涉及一种板边对板边的连接器。
背景技术
目前，板对板(board to board)的连接方式在电子产品的设计中依然占有很大的比重，通常情况下，为实现板对板的连接方式，会采用连接器、连接器加线材或线材直接焊接进行连接，采用连接器的方式居多，连接器目前常用的有扣压式连接器、排针式连接器、顶针式连接器、牛头角连接器等，以上所提到的连接器不是需要很大的空间进行操作安装就是组装不方便；例如：小尺寸的扣压式连接器容易在剧烈震动中脱落；排针式连接器由于排针不能承受大的冲击，所以在连接或运输时容易造成排针不良；顶针式连接器同样也会出现对位不准；而牛头角连接器往往需要比较大的空间才能安置。
一些结构比较紧凑的电子产品设计时，上述提到的连接器的使用就会有很大的限制。所以就需要一款占用空间相对较小，板对板连接比较快捷安全方便可靠的连接器。
实用新型内容
本实用新型的目的就是为了克服上述现有技术存在的缺陷而提供一种板边对板边的连接器。
本实用新型的目的可以通过以下技术方案来实现：
一种板边对板边的连接器，该连接器用于连接两块PCB板，其特征在于，所述的连接器包括外框和金属端子，所述的金属端子固定在外框内，所述的金属端子一端与其中一块PCB板的金手指焊接，另一端夹住另一块PCB板的金手指，实现两块PCB板的导通。
所述的外框为塑料外框，该塑料外框为长方体结构，其设有用于PCB板插入的通孔、用于固定金属端子的两个穿孔和用于金属端子一端外露的U形凹槽。
所述的金属端子设有多组，每组金属端子由两个对称设置的端子元件组成。
所述的端子元件包括依次设置第一连接部、支撑部和第二连接部，所述的第一连接部与其中一块PCB板的金手指焊接，所述的第二连接部与另一块PCB板的金手指连接。
与现有技术相比，本实用新型具有可以快捷、方便、可靠、准确的将两块PCB电路板连接起来。
附图说明
图1为本实用新型的主视结构示意图；
图2为本实用新型的侧视结构示意图；
图3为本实用新型的俯视结构示意图；
图4为本实用新型的立体结构示意图；
图5为本实用新型的侧视剖视结构示意图；
图6为本实用新型的端子元件结构示意图；
图7为本实用新型与其中一块PCB板焊接后的结构示意图；

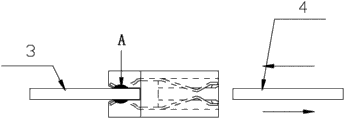

图8为本实用新型与另一块PCB板进行连接的结构示意图；
图9为本实用新型与两块PCB板连接后的结构示意图。
具体实施方式
下面结合附图和具体实施例对本实用新型进行详细说明。
实施例
如图1-9所示，一种板边对板边的连接器，该连接器用于连接两块PCB板，所述的连接器包括外框1和金属端子2，所述的金属端子2固定在外框1内，所述的金属端子2一端与其中一块PCB板3的金手指焊接，另一端夹住另一块PCB板4的金手指，实现两块PCB板的导通。
所述的外框1为塑料外框，该塑料外框1为长方体结构，其设有用于PCB板插入的通孔、用于固定金属端子2的两个穿孔和用于金属端子2一端外露的U形凹槽。所述的金属端子设有8组，每组金属端子2由两个对称设置的端子元件组成。所述的端子元件包括依次设置第一连接部、支撑部和第二连接部，所述的第一连接部与其中一块PCB板的金手指焊接，其中A为焊接部位，所述的第二连接部与另一块PCB板的金手指连接。
本实用新型连接器的尾部与PCB板的板边对位连接，PCB上的金手指与连接器的金属端子通过焊接的方式连接在一起。另一块PCB板插入连接器的孔位，PCB的金手指与连接器的金属端子平面接触，实现两块PCB板的导通功能。这样只需简单的插拔作用力就可以方便快捷可靠准确的利用连接器将PCB板连接起来，PCB板在插接过程中不会出现类似排针的不良情况，同时，本实用新型连接器占用空间也相对较小。本实用新型连接器可根据实际情况加大塑料外框尺寸与金属端子的数量。
Claims (4)
1.一种板边对板边的连接器，该连接器用于连接两块PCB板，其特征在于，所述的连接器包括外框和金属端子，所述的金属端子固定在外框内，所述的金属端子一端与其中一块PCB板的金手指焊接，另一端夹住另一块PCB板的金手指。
2.根据权利要求1所述的一种板边对板边的连接器，其特征在于，所述的外框为塑料外框，该塑料外框为长方体结构，其设有用于PCB板插入的通孔、用于固定金属端子的两个穿孔和用于金属端子一端外露的U形凹槽。
3.根据权利要求2所述的一种板边对板边的连接器，其特征在于，所述的金属端子设有多组，每组金属端子由两个对称设置的端子元件组成。
4.根据权利要求3所述的一种板边对板边的连接器，其特征在于，所述的端子元件包括依次设置第一连接部、支撑部和第二连接部，所述的第一连接部与其中一块PCB板的金手指焊接，所述的第二连接部与另一块PCB板的金手指连接。
