Abstract
一种三级分选螺旋式洗矿石机，包括洗料筒、传送带和进料斗，所述进料斗设置有倾斜的振动筛网，在洗料筒的筒身前部开均布的2mm微孔，出料口至离出料口80cm长的圆筒身上开均布的10mm圆孔。在传送带上设置挡板，在挡板处增加分离口，将不同系列的矿石分开。振动筛网可除去大石料，将大于洗石机要求的矿石分离出来，收集后集中破碎，有效的保证洗石机运行稳定；圆筒身上均布的10mm圆孔可将部分小细矿石分离出来，增加了洗石机功能，提高了洗矿效率。
Description
技术领域
本实用新型发明涉及选洗矿设备，特别是涉及一种三级分选螺旋式洗矿石机。
背景技术
目前，很多重质碳酸钙企业或矿山都采用螺旋洗矿石机，实际应用常因大小不等的矿石料混杂导致矿清洗不干净。有些矿料带泥沙重，和小矿石混杂一处难以清洗干净。如果增加水量，减少入料量来提高洗矿品质的话，会增加洗矿成本。而且大小不等的矿石会增加选矿工作量和加工工艺条件的不稳定，进而影响产品品质。
发明内容
本实用新型的目的克服现有洗矿石机的不足，提供一种三级分选螺旋式洗矿石机，其结构简单、可对矿石进一步分级，并且实用效果好。
为达到上述目的，本实用新型的技术方案为：一种三级分选螺旋式洗矿石机，包括洗料筒、传送带和进料斗，所述进料斗设置有倾斜的振动筛网。振动筛网可以将大于洗石机要求的矿石分离出来，收集后集中破碎，此为第一级分选结构。
作为优选，在洗料筒的筒身前部开均布的2mm微孔，出料口至离出料口80cm长的圆筒身上开均布的10mm圆孔。这样在前半部分将泥沙除去，后半部分将部分小细矿石分离出来，此为第二级分选结构。
作为优选，在传送带上设置挡板，在挡板处增加分离口，将不同系列的矿石分开。为第三级分选结构。
本实用新型的有益效果：第一级分选结构可除去大石料，有效的保证洗石机运行稳定；第二级分选结构不但将泥沙洗出，且将部分小细矿石分离出来，增加了洗石机功能，提高了洗矿效率；第三级分选结构有效的分离出不同大小的矿石。
附图说明
下面结合附图和实施例对本实用新型进一步说明。

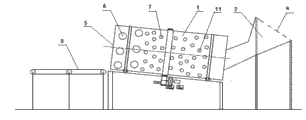

图1是本实用新型的结构示意图；
图2是振动筛网的结构示意图；
图3是传送带、挡板及分离口示意图。
具体实施方式
如图1、图2和图3所示，三级分选螺旋式洗矿石机由进料斗2、洗料筒1、传送带3组成。进料斗2上设置有向其粗料出口倾斜的振动筛网4，振动筛网4下面设置有振动马达8，振动马达8使矿石不断往振动筛网4的粗料出口移动，其间符合要求的矿石穿过振动筛网4的筛孔进入洗料筒1进行清洗，超出要求的矿石由粗料出口流出，收集后进行集中破碎。洗料筒1的筒身前部开均布的2mm微孔11，出料口5至离出料口80cm长的圆筒身上开均布的10mm圆孔6。矿石进入洗料筒1后，首先是水将泥沙由筒身上的2mm的微孔11带出，小细矿则由10mm的圆孔6分离出来。清洗后的矿石出料到传送带3上，挡板9倾斜设置在传送带3上，过大的矿石在挡板9的作用下进入到增加的分离口10，再次进行分选，此时操作人员按将不同要求将之分选。
Claims (3)
1.一种三级分选螺旋式洗矿石机，包括洗料筒（1）、传送带（3）和进料斗（2），其特征在于，所述进料斗（2）设置有倾斜的振动筛网（4）。
2.根据权利要求1所述的三级分选螺旋式洗矿石机，其特征在于：在洗料筒（1）的筒身前部开均布的2mm微孔（11），出料口（5）至离出料口80cm长的圆筒身上开均布的10mm圆孔（6）。
3.根据权利要求2所述的三级分选螺旋式洗矿石机，其特征在于：在传送带（3）上设置挡板（9），在挡板（9）处增加分离口（10），将不同系列的矿石分开。
