CN112626552B - 一种泡沫镍表面电沉积Ni-Fe-Sn-P合金的方法 - Google Patents

一种泡沫镍表面电沉积Ni-Fe-Sn-P合金的方法 Download PDF

Info

Publication number
CN112626552B
CN112626552B CN202110018020.1A CN202110018020A CN112626552B CN 112626552 B CN112626552 B CN 112626552B CN 202110018020 A CN202110018020 A CN 202110018020A CN 112626552 B CN112626552 B CN 112626552B
Authority
CN
China
Prior art keywords
nickel
alloy
deionized water
electroplating
sodium
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Fee Related
Application number
CN202110018020.1A
Other languages
English (en)
Other versions
CN112626552A (zh
Inventor
寇昕莉
周延科
魏恒
张�林
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Lanzhou University
Original Assignee
Lanzhou University
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Lanzhou University filed Critical Lanzhou University
Priority to CN202110018020.1A priority Critical patent/CN112626552B/zh
Publication of CN112626552A publication Critical patent/CN112626552A/zh
Application granted granted Critical
Publication of CN112626552B publication Critical patent/CN112626552B/zh
Expired - Fee Related legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C25—ELECTROLYTIC OR ELECTROPHORETIC PROCESSES; APPARATUS THEREFOR
    • C25B—ELECTROLYTIC OR ELECTROPHORETIC PROCESSES FOR THE PRODUCTION OF COMPOUNDS OR NON-METALS; APPARATUS THEREFOR
    • C25B1/00—Electrolytic production of inorganic compounds or non-metals
    • C25B1/01—Products
    • C25B1/02—Hydrogen or oxygen
    • C25B1/04—Hydrogen or oxygen by electrolysis of water
    • C—CHEMISTRY; METALLURGY
    • C25—ELECTROLYTIC OR ELECTROPHORETIC PROCESSES; APPARATUS THEREFOR
    • C25D—PROCESSES FOR THE ELECTROLYTIC OR ELECTROPHORETIC PRODUCTION OF COATINGS; ELECTROFORMING; APPARATUS THEREFOR
    • C25D3/00—Electroplating: Baths therefor
    • C25D3/02—Electroplating: Baths therefor from solutions
    • C25D3/56—Electroplating: Baths therefor from solutions of alloys
    • C25D3/562—Electroplating: Baths therefor from solutions of alloys containing more than 50% by weight of iron or nickel or cobalt
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/30—Hydrogen technology
    • Y02E60/36—Hydrogen production from non-carbon containing sources, e.g. by water electrolysis

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • Materials Engineering (AREA)
  • Metallurgy (AREA)
  • Organic Chemistry (AREA)
  • Inorganic Chemistry (AREA)
  • Electroplating And Plating Baths Therefor (AREA)
  • Electrodes For Compound Or Non-Metal Manufacture (AREA)

Abstract

一种泡沫镍表面电沉积Ni‑Fe‑Sn‑P合金的方法，其具体工艺如下：（1）选取泡沫镍基底；（2）泡沫镍基底预处理；（3）电镀液配置；（4）施镀：将电镀液在水浴锅中加热至45‑65℃，将处理好的泡沫镍基底放入作为阴极，将含碳量>99.99%高纯度石墨片作为阳极，在40‑120mA/cm2条件下进行电镀，电镀时长30‑50min，电镀完后将工作电极取出，用去离子水冲洗，在45‑50℃下烘干得到Ni‑Fe‑Sn‑P合金。本发明Ni‑Fe‑Sn‑P合金借助泡沫镍的多孔、高比表面的特性，大大增加了析氢反应过程中的活性位点数量，降低了阴极过电位，减少能源损耗，在电解水制氢方面，是一种性能高效、成本低廉的阴极材料。

Description

一种泡沫镍表面电沉积Ni-Fe-Sn-P合金的方法
技术领域
本发明属于电沉积合金技术领域，具体为一种泡沫镍表面电沉积Ni-Fe-Sn-P合金的方法。
背景技术
随着现代科学技术的飞速发展，能源问题与环境问题日益突出。氢能作为一种清洁高效的可再生能源，被视为一种理想的未来能源载体。在众多制氢的方法中，电解水制氢是一种获取氢气简单高效的重要方法。目前，铂族贵金属是最好的电催化析氢材料，但是由于其储量较少，无法在生产中大规模应用。而基于电沉积技术制备的镍基电极材料，由于制备方法简便，原材料储量大，成本低，因此作为电解水制氢过程中的阴极材料被科研人员广泛研究。例如：镍铁合金电极、镍磷合金电极等。目前，国内外研究者们对镍基催化剂的研究多处在二元和三元体系中，制备出的镍基催化剂活性也达不到商业化应用要求，主要是其阴极材料析氢电位过高，导致能耗过高，无法工业化生产。为了继续优化电催化阴极材料，开发出了一种沉积在泡沫镍表面上的Ni-Fe-Sn-P四元合金，即在Ni-P二元体系之上，相继引入锡元素和铁元素。
发明内容
本发明所要解决的技术问题是针对现有技术中的缺点而提供一种泡沫镍表面电沉积Sn-P合金方法，本发明借助泡沫镍比表面积较大的特性，使其表面电沉积制备的Ni-Fe-Sn-P四元合金拥有更多的析氢活性位点，促进了析氢反应的进行；制备的Ni-Fe-Sn-P合金在电催化反应中可作为一种非常优异的阴极材料。
为解决本发明技术问题采用如下技术方案。
一种泡沫镍表面电沉积Ni-Fe-Sn-P合金的方法，具体工艺如下：
（1）选取泡沫镍基底
选取纯度为98%的泡沫镍；
（2）泡沫镍基底预处理
将泡沫镍基底依次经过去氧化膜、水洗、去油、无水乙醇洗、水洗、干燥步骤，最后得到的样品密封备用；
（3）电镀液配置
将六水合氯化镍、氯化亚锡、六水合硫酸亚铁、次亚磷酸钠、葡萄糖酸钠、硼酸、氯化钠、抗坏血酸、糖精、蛋白胨加入去离子水中，充分搅拌至完全溶解制得电镀液；
（4）施镀
将电镀液在水浴锅中加热至45-65℃，将处理好的泡沫镍基底放入作为阴极，将含碳量>99.99%的高纯度石墨片作为阳极，在40-120mA/cm2条件下进行电镀，电镀时长30-50min，电镀完后将工作电极取出，用去离子水冲洗，在45-50℃下烘干得到Ni-Fe-Sn-P合金。
所述步骤（1）中泡沫镍孔径为100-110ppi、厚度为0.3-0.5mm。
所述步骤（3）中电镀液的配置方法为：先在40 mL去离子水中加入六水合氯化镍、氯化亚锡、六水合硫酸亚铁、次亚磷酸钠、葡萄糖酸钠、硼酸、氯化钠、抗坏血酸、糖精、蛋白胨，然后室温下搅拌1-2小时至完全溶解，调节pH至4-6后再加去离子水定容至50mL制得电镀液，其中六水合氯化镍为83-90g/L、氯化亚锡为6-8g/L、六水合硫酸亚铁FeSO4·6H2O为12-24g/L、次亚磷酸钠为60-100g/L、葡萄糖酸钠为120g/L、抗坏血酸为2g/L、硼酸为15-56g/L、氯化钠为17.5g/L、糖精为2g/L、蛋白胨为0.1g/L。
所述步骤（3）中使用2M氢氧化钠溶液和1M硫酸溶液调节电镀液pH至4-6。
所述步骤（2）中泡沫镍基底预处理方法为：先将泡沫镍基底放在2.8-3.2 mol/L的盐酸溶液中超声处理10-20 min去除表面的氧化层，用去离子水冲洗，再分别用丙酮和无水乙醇超声处理10-20 min去除表面油污和其他杂质，再次用去离子水冲洗后60-65 ℃下烘干密封备用。
所述步骤（4）中将处理好的泡沫镍裁剪为1×3cm作为阴极，将2×2cm的含碳量>99.99%的高纯度石墨片作为阳极。
d.电化学测试
将烘干的样品剪裁至1cm2的大小进行线性伏安扫描测试，在三电极体系下，以Ni-Fe-Sn-P/NF为工作电极，1×1cm铂电极为对电极，饱和甘汞电极为参比电极，在25℃条件下，在1mol/L的氢氧化钠溶液中进行测试，测试前先进行开路电位稳定，时长30min，之后以2mV/s的扫描速度，在-1.5—1V区间内，进行线性伏安扫描测试。
本发明首次在泡沫镍基底上电沉积制备出Ni-Fe-Sn-P四元合金，其中Ni的原子占比为40-60%，Fe的原子占比为10-20%，Sn的原子占比为5-15%，P为余量。本发的电镀层与泡沫镍基底结合力好，并且使用的电镀液的腐蚀性很小，不含重金属，整个电镀过程对环境无污染，符合环保及可持续生产的要求。本发明制备的Ni-Fe-Sn-P四元合金在1M氢氧化钠溶液中可以有长达60h以上的电催化析氢效果，催化稳定性良好，同时借助泡沫镍的多孔、高比表面的特性，大大增加了析氢反应过程中的活性位点数量，四元合金元素间的协同效应，降低了阴极过电位，减少能源损耗，在电解水制氢方面，是一种性能高效、成本低廉的阴极材料。
附图说明

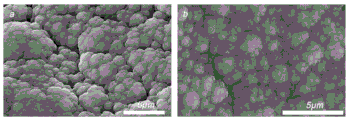

图1a为本发明实施例1 的pH4时的Ni-Fe-Sn-P四元合金SEM图；图1b为本发明为实施例2 pH6时的Ni-Fe-Sn-P四元合金SEM图；
图2为2制备的Ni-Fe-Sn-P四元合金XPS图；
图3为本发明实施例2制备的Ni-Fe-Sn-P四元合金EDAX图；
图4为本发明实施例1、2、3和4线性伏安扫描曲线对比图。
具体实施方式
下面结合附图和具体实施方式对本发明进行详细说明。
实施例1
一种泡沫镍表面电沉积Ni-Fe-Sn-P合金的方法，具体工艺如下：
（1）选取泡沫镍基底
选取孔径为110ppi、厚度为0.3mm、纯度为98%的泡沫镍；
（2）泡沫镍基底预处理
先将泡沫镍基底放在2.8 mol/L的盐酸溶液中超声处理20 min去除表面的氧化层，用去离子水冲洗，再分别用丙酮和无水乙醇分别超声处理20 min去除表面油污和其他杂质，再次用去离子水冲洗后60℃下烘干密封备用；
（3）电镀液配置
先在40 mL去离子水中加入六水合氯化镍4.16g，氯化亚锡0.3g，六水合硫酸亚铁0.6g，次亚磷酸钠3g，葡萄糖酸钠6g，硼酸2.78g，氯化钠0.877g，抗坏血酸0.1g，糖精0.1g，蛋白胨0.005g，然后室温下搅拌2小时至完全溶解，使用2M氢氧化钠溶液和1M硫酸溶液调节pH至4后再加去离子水定容至50mL制得电镀液，其中六水合氯化镍为83g/L、氯化亚锡为6g/L、六水合硫酸亚铁FeSO4·6H2O为12g/L、次亚磷酸钠为60g/L、葡萄糖酸钠为120g/L、抗坏血酸为2g/L、硼酸为56g/L、氯化钠为17.5g/L、糖精为2g/L、蛋白胨为0.1g/L；
（4）施镀
将处理好的泡沫镍裁剪为1×3cm作为阴极，将电镀液在水浴锅中加热至45℃，将处理好的泡沫镍基底放入作为阴极，将2×2cm的含碳量>99.99%的高纯度石墨片作为阳极，在120mA/cm2条件下进行电镀，电镀时长50 min，电镀完后将工作电极取出，用去离子水冲洗，在50℃下烘干得到Ni-Fe-Sn-P合金；
（5）电化学测试
将烘干的样品剪裁至1cm2的大小进行线性伏安扫描测试，在三电极体系下，以Ni-Fe-Sn-P/NF为工作电极，1×1cm铂电极为对电极，饱和甘汞电极为参比电极，在25℃条件下，在1mol/L的氢氧化钠溶液中进行测试，测试前先进行开路电位稳定，时长30min，之后以2mV/s的扫描速度，在-1.5—1V区间内，进行线性伏安扫描测试。
实施例2
一种泡沫镍表面电沉积Ni-Fe-Sn-P合金的方法，具体工艺如下：
（1）选取泡沫镍基底
选取孔径为100ppi、厚度为0.5mm、纯度为98%的泡沫镍；
（2）泡沫镍基底预处理
先将泡沫镍基底放在3.2 mol/L的盐酸溶液中超声处理10 min去除表面的氧化层，用去离子水冲洗，再分别用丙酮和无水乙醇超声处理10 min去除表面油污和其他杂质，再次用去离子水冲洗后65℃下烘干密封备用；
（3）电镀液配置
先在40 mL去离子水中加入六水合氯化镍4.16g，氯化亚锡0.3g，六水合硫酸亚铁0.6g，次亚磷酸钠4g，葡萄糖酸钠6g，硼酸2.78g，氯化钠0.877g，抗坏血酸0.1g，糖精0.1g，蛋白胨0.005g，然后室温下搅拌2小时至完全溶解，使用2M氢氧化钠溶液和1M硫酸溶液调节pH至4后再加去离子水定容至50mL制得电镀液，其中六水合氯化镍为83g/L、氯化亚锡为6g/L、六水合硫酸亚铁FeSO4·6H2O为12g/L、次亚磷酸钠为80g/L、葡萄糖酸钠为120g/L、抗坏血酸为2g/L、硼酸为56g/L、氯化钠为17.5g/L、糖精为2g/L、蛋白胨为0.1g/L；
（4）施镀
将处理好的泡沫镍裁剪为1×3cm作为阴极，将电镀液在水浴锅中加热至65℃，将处理好的泡沫镍基底放入作为阴极，将2×2cm的含碳量>99.99%的高纯度石墨片作为阳极，在40mA/cm2条件下进行电镀，电镀时长30min，电镀完后将工作电极取出，用去离子水冲洗，在45℃下烘干得到Ni-Fe-Sn-P合金；
（5）电化学测试同实施例1。
实施例3
一种泡沫镍表面电沉积Ni-Fe-Sn-P合金的方法，具体工艺如下：
（1）选取泡沫镍基底
选取孔径为110ppi、厚度为0.4mm、纯度为98%的泡沫镍；
（2）泡沫镍基底预处理
先将泡沫镍基底放在3.0mol/L的盐酸溶液中超声处理15min去除表面的氧化层，用去离子水冲洗，再分别用丙酮和无水乙醇超声处理20 min去除表面油污和其他杂质，再次用去离子水冲洗后65 ℃下烘干密封备用；
（3）电镀液配置
先在40 mL去离子水中加入六水合氯化镍4.16g，氯化亚锡0.3g，六水合硫酸亚铁0.9g，次亚磷酸钠5g，葡萄糖酸钠6g，硼酸0.75g，氯化钠0.877g，抗坏血酸0.1g，糖精0.1g，蛋白胨0.005g，然后室温下搅拌2小时至完全溶解，使用2M氢氧化钠溶液和1M硫酸溶液调节pH至4后再加去离子水定容至50mL制得电镀液，其中六水合氯化镍为83g/L、氯化亚锡为6g/L、六水合硫酸亚铁FeSO4·6H2O为18g/L、次亚磷酸钠为100g/L、葡萄糖酸钠为120g/L、抗坏血酸为2g/L、硼酸为15g/L、氯化钠为17.5g/L、糖精为2g/L、蛋白胨为0.1g/L；
（4）施镀
将处理好的泡沫镍裁剪为1×3cm作为阴极，将电镀液在水浴锅中加热至50℃，将处理好的泡沫镍基底放入作为阴极，将2×2cm的含碳量>99.99%的高纯度石墨片作为阳极，在40mA/cm2条件下进行电镀，电镀时长40min，电镀完后将工作电极取出，用去离子水冲洗，在50℃下烘干；
（5）电化学测试同实施例1。
实施例4
一种泡沫镍表面电沉积Ni-Fe-Sn-P合金的方法，具体工艺如下：
（1）选取泡沫镍基底
选取孔径为110ppi、厚度为0.4mm、纯度为98%的泡沫镍；
（2）泡沫镍基底预处理
先将泡沫镍基底放在3.0mol/L的盐酸溶液中超声处理20min去除表面的氧化层，用去离子水冲洗，再分别用丙酮和无水乙醇超声处理15 min去除表面油污和其他杂质，再次用去离子水冲洗后60 ℃下烘干密封备用；
（3）电镀液配置
先在40 mL去离子水中加入六水合氯化镍4.5g，氯化亚锡0.4g，六水合硫酸亚铁1.2g，次亚磷酸钠4g，葡萄糖酸钠6g，硼酸2.78g，氯化钠0.877g，抗坏血酸0.1g，糖精0.1g，蛋白胨0.005g，然后室温下搅拌2小时至完全溶解，使用2M氢氧化钠溶液和1M硫酸溶液调节pH至4后再加去离子水定容至50mL制得电镀液，其中六水合氯化镍为90g/L、氯化亚锡为8g/L、六水合硫酸亚铁FeSO4·6H2O为24g/L、次亚磷酸钠为80g/L、葡萄糖酸钠为120g/L、抗坏血酸为2g/L、硼酸为56g/L、氯化钠为17.5g/L、糖精为2g/L、蛋白胨为0.1g/L；
（4）施镀
将处理好的泡沫镍裁剪为1×3cm作为阴极，将电镀液在水浴锅中加热至55℃，将处理好的泡沫镍基底放入作为阴极，将2×2cm的含碳量>99.99%的高纯度石墨片作为阳极，在40mA/cm2条件下进行电镀，电镀时长35min，电镀完后将工作电极取出，用去离子水冲洗，在50℃下烘干；
（5）电化学测试同实施例1。
本发明发现，在不同pH值条件下，所制备的Ni-Fe-Sn-P四元合金的微观形貌均呈现出菜花状，如图1a（实施例1）和图1b（实施例2），由大小尺度在60-150nm的小颗粒组成，小颗粒紧密堆积成尺度为1-3μm的较大颗粒，尺度均匀，表面粗糙，在泡沫镍的结构基础上进一步提升催化表面积。图2为实施例2的Ni-Fe-Sn-P四元合金的X射线光电子能谱分析图（XPS），从图中我们可以看出，除了Ni、Fe、Sn、P四种元素外，还含有部分氧元素，以及定标所用的碳元素，这说明除了形成Ni-Fe-Sn-P四元合金，还有部分氧化物。此外，通过XPS上各元素峰位对比，发现其并不是零价态，这也说明了Ni-Fe-Sn-P四元合金并不是单纯的物理混合，其中发生了电子转移，会有一定程度的协同效应。图3为实施例2的Ni-Fe-Sn-P四元合金的EDAX图，通过EDAX我们确定了各元素的含量，其中Ni占61%，Fe占23%，Sn占8%，P占8%。图4为（实施例1、2、3和4）电催化析氢性能测试图，通过电化学工作站测试线性伏安扫描曲线，对比10mA/cm2时的过电位，可以看出Ni-Fe-Sn-P四元合金pH6的性能要好于pH4时的性能，同时均较相同条件下制备得到的Ni-Fe-Sn三元合金要好。

Claims (4)

1.一种泡沫镍表面电沉积Ni-Fe-Sn-P合金的制备方法，其特征在于具体工艺如下：
（1）选取泡沫镍基底
选取纯度为98%的泡沫镍；
（2）泡沫镍预处理
将泡沫镍基底依次经过去氧化膜、水洗、去油、无水乙醇洗、水洗、干燥步骤，最后得到的样品密封备用；
泡沫镍基底预处理方法为：先将泡沫镍基底放在2.8-3.2 mol/L的盐酸溶液中超声处理10-20 min去除表面的氧化层，用去离子水冲洗，再分别用超声处理10-20 min去除表面油污和其他杂质，再次用去离子水冲洗后60-65 ℃下烘干密封备用；
（3）电镀液配置
将六水合氯化镍、氯化亚锡、六水合硫酸亚铁、次亚磷酸钠、葡萄糖酸钠、硼酸、氯化钠、抗坏血酸、糖精、蛋白胨加入去离子水中，充分搅拌至完全溶解制得，具体配置方法为：先在40 mL去离子水中加入氯化亚锡、六水合硫酸亚铁、次亚磷酸钠、葡萄糖酸钠、硼酸、氯化钠、抗坏血酸、糖精、蛋白胨，然后室温下搅拌1-2小时至完全溶解，调节pH至4-6后再加去离子水定容至50mL制得电镀液，其中六水合氯化镍为83-90g/L、氯化亚锡为6-8g/L、六水合硫酸亚铁FeSO4·6H2O为12-24g/L、次亚磷酸钠为60-100g/L、葡萄糖酸钠为120g/L、抗坏血酸为2g/L、硼酸为15-56g/L、氯化钠为17.5g/L、糖精为2g/L、蛋白胨为0.1g/L；
（4）施镀
将电镀液在水浴锅中加热至45-65℃，将处理好的泡沫镍基底放入作为阴极，将含碳量>99.99%的高纯度石墨片作为阳极，在40-120mA/cm2条件下进行电镀，电镀时长30-50min，电镀完后将工作电极取出，用去离子水冲洗，在45-50℃下烘干得到Ni-Fe-Sn-P合金。
2.根据权利要求1所述的一种泡沫镍表面电沉积Ni-Fe-Sn-P合金的制备方法，其特征在于：所述步骤（1）中泡沫镍孔径为100-110ppi、厚度为0.3-0.5mm。
3.根据权利要求1或2所述的一种泡沫镍表面电沉积Ni-Fe-Sn-P合金的制备方法，其特征在于：所述步骤（3）中使用2M氢氧化钠溶液和1M硫酸溶液调节电镀液pH至4-6。
4.根据权利要求3所述的一种泡沫镍表面电沉积Ni-Fe-Sn-P合金的制备方法，其特征在于：所述步骤（4）中将处理好的泡沫镍裁剪为1×3cm作为阴极，将2×2cm的含碳量>99.99%的高纯度石墨片作为阳极。
CN202110018020.1A 2021-01-07 2021-01-07 一种泡沫镍表面电沉积Ni-Fe-Sn-P合金的方法 Expired - Fee Related CN112626552B (zh)

Priority Applications (1)

Application Number Priority Date Filing Date Title
CN202110018020.1A CN112626552B (zh) 2021-01-07 2021-01-07 一种泡沫镍表面电沉积Ni-Fe-Sn-P合金的方法

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
CN202110018020.1A CN112626552B (zh) 2021-01-07 2021-01-07 一种泡沫镍表面电沉积Ni-Fe-Sn-P合金的方法

Publications (2)

Publication Number Publication Date
CN112626552A CN112626552A (zh) 2021-04-09
CN112626552B true CN112626552B (zh) 2023-05-30

Family

ID=75291025

Family Applications (1)

Application Number Title Priority Date Filing Date
CN202110018020.1A Expired - Fee Related CN112626552B (zh) 2021-01-07 2021-01-07 一种泡沫镍表面电沉积Ni-Fe-Sn-P合金的方法

Country Status (1)

Country Link
CN (1) CN112626552B (zh)

Families Citing this family (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN113584517A (zh) * 2021-06-30 2021-11-02 合肥工业大学 一种非贵金属Ni-Mo-P-B高效电催化析氢电极的制备方法
CN113526622B (zh) * 2021-07-12 2022-12-27 上海纳米技术及应用国家工程研究中心有限公司 一种泡沫镍负载多孔碳包覆镍锡-铁镍合金电极材料及其制备方法和应用
CN115199828B (zh) * 2022-06-15 2023-08-08 青岛亿联建设集团股份有限公司 一种地下管道连接用耐腐蚀金属软管及其施工方法
CN115386896B (zh) * 2022-08-16 2025-01-24 河南师范大学 基于腐蚀-配位工程制备自支撑析氢反应催化剂的方法
CN116623205B (zh) * 2023-06-01 2024-02-23 深圳市图灵科创产业发展有限公司 一种电解水制氢用电解槽及电解水制氢阴极电极制备方法
JP7393067B1 (ja) * 2023-06-26 2023-12-06 地方独立行政法人山口県産業技術センター 水電解用電極とその製造方法

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005290500A (ja) * 2004-04-01 2005-10-20 Daiki Engineering Kk 水素発生用合金電極およびその製造方法
CN105483751A (zh) * 2015-12-08 2016-04-13 天津市大陆制氢设备有限公司 一种高效Ni-S-Mo析氢电极及其制备方法
CN110158126A (zh) * 2019-05-31 2019-08-23 上海交通大学 一种金属表面制备三元金属析氢电极的方法
CN110284167A (zh) * 2019-07-12 2019-09-27 中国原子能科学研究院 一种制备泡沫镍钼合金的电沉积方法
CN111334820A (zh) * 2020-02-24 2020-06-26 江苏大学 一种低成本高效Ni-P系析氢电极及其制备方法
CN111495417A (zh) * 2020-05-26 2020-08-07 盐城工学院 一种泡沫镍负载铁钴镍金属纳米催化剂及其制备方法与应用
CN112156788A (zh) * 2020-07-28 2021-01-01 中南大学 一种四元Ni-Fe-W-Mo合金高效析氧电催化剂及其制备方法和应用

Family Cites Families (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN104561768B (zh) * 2013-10-16 2017-02-08 中国科学院金属研究所 一种Fe‑Ni‑P‑RE多元合金镀层及其电沉积制备方法和应用

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005290500A (ja) * 2004-04-01 2005-10-20 Daiki Engineering Kk 水素発生用合金電極およびその製造方法
CN105483751A (zh) * 2015-12-08 2016-04-13 天津市大陆制氢设备有限公司 一种高效Ni-S-Mo析氢电极及其制备方法
CN110158126A (zh) * 2019-05-31 2019-08-23 上海交通大学 一种金属表面制备三元金属析氢电极的方法
CN110284167A (zh) * 2019-07-12 2019-09-27 中国原子能科学研究院 一种制备泡沫镍钼合金的电沉积方法
CN111334820A (zh) * 2020-02-24 2020-06-26 江苏大学 一种低成本高效Ni-P系析氢电极及其制备方法
CN111495417A (zh) * 2020-05-26 2020-08-07 盐城工学院 一种泡沫镍负载铁钴镍金属纳米催化剂及其制备方法与应用
CN112156788A (zh) * 2020-07-28 2021-01-01 中南大学 一种四元Ni-Fe-W-Mo合金高效析氧电催化剂及其制备方法和应用

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
周科朝 等.泡沫镍基Ni-S-Co涂层电极在碱性介质中的电催化析氢性能.中南大学学报(自然科学版).2007,第38卷(第02期),第186-189页. *
王国庆 等.电沉积法制备泡沫Ni-Mo-Co合金.金属功能材料.2011,第18卷(第02期),第24-27页. *

Also Published As

Publication number Publication date
CN112626552A (zh) 2021-04-09

Similar Documents

Publication Publication Date Title
CN112626552B (zh) 一种泡沫镍表面电沉积Ni-Fe-Sn-P合金的方法
CN108796535B (zh) 一种具备三金属铜-钴-钼/泡沫镍多孔电极材料及其制备方法与应用
CN112044458A (zh) 一种多层级金属磷化物及其制备方法和应用
CN114921704B (zh) 钴-镍-钼基复合材料及其制备方法、基于钴-镍-钼基复合材料的析氢电极及家电设备
CN111809196A (zh) 一种中空泡沫自体催化电极及其制备方法
CN111647909A (zh) 一种表面疏水的枝晶状铜电极及其制备方法和应用
CN110711597B (zh) 一种Co-Mo-P-O电催化剂及其制备方法和应用
WO2023226207A1 (zh) 电解制氢阳极的改性方法、电解制氢阳极及应用
CN114717586B (zh) 镍钴硫/镍网复合析氢析氧电极及其制备方法
CN114045509B (zh) 一种钠离子导通的电解海水装置及其应用
CN114807967A (zh) 一种Ir修饰的Ni/NiO多孔纳米棒阵列全解水催化剂的制备方法
CN111939914B (zh) 一种利用废弃铜箔制备高活性三元金属析氧催化剂的方法
CN106498436B (zh) 用作电解水阴极的泡沫铜/还原石墨烯团簇/Ni/Cr的制备方法
CN118547322A (zh) 一种高效NiMoMn合金析氢电极及其制备方法
CN105047884B (zh) 三维析氧电极阳极材料及其制备方法和应用
CN119571384A (zh) 一种高效双功能碱性电解水电极及其制备方法
CN115261924B (zh) 一种制氢电极及其制备方法和应用
CN110227467B (zh) 一种三层同轴产氧电催化剂及其制备方法
CN116770356A (zh) 一种电催化还原硝酸盐产氨电极及其制备方法和应用
CN116426964A (zh) 一种镧和铜共掺杂的镍钼析氢电极及其制备方法和应用
CN115627496A (zh) 一种电沉积包覆聚苯胺的钴镍基电化学析氢反应自支撑电极的制备方法
CN115449837A (zh) 一种海水制氢电极及其制备方法和应用
CN108998809B (zh) 一种双层镍阵列结构的电极催化材料及其制备方法和应用
CN116949492A (zh) 一种镍锡复合物及其制备方法和应用
CN114737202A (zh) 一种高效裂解水双功能电催化剂的制备方法

Legal Events

Date Code Title Description
PB01 Publication
PB01 Publication
SE01 Entry into force of request for substantive examination
SE01 Entry into force of request for substantive examination
GR01 Patent grant
GR01 Patent grant
CF01 Termination of patent right due to non-payment of annual fee
CF01 Termination of patent right due to non-payment of annual fee

Granted publication date: 20230530
