本发明公开了一种用于甲状腺的手术床及其方法，包括底板，所述底板的底部贯穿设置有竖管，所述竖管的顶部贯穿至底板的顶部，所述竖管的底部固定连接有第一电机，所述第一电机转轴的顶部贯穿至竖管的内腔并固定连接有第一螺纹杆，所述第一螺纹杆的表面螺纹套设有螺纹管，所述螺纹管的顶部贯穿至竖管的顶部并固定连接有床板。本发明解决了现有的用于甲状腺的手术床患者的上肢和头部易出现晃动，降低了稳定性，不能对患者头部的夹紧固定，易产生头部移动，带动颈部切口的改变，影响手术的进程，同时由于做手术的大夫身高各有差异，手术床的高度不能够方便调节，不利于手术的进行，降低了手术效率的问题。

Description

一种用于甲状腺的手术床及其方法
技术领域
本发明涉及医疗技术领域，具体为一种用于甲状腺的手术床及其方法。
背景技术
甲状腺疾病是一种发病率高的内分泌疾病，会对人体造成严重危害，并且在各个年龄段都有发病病例，因此用于甲状腺手术的手术床是一种重要的医疗装置，但是现有的用于甲状腺的手术床患者的上肢和头部易出现晃动，降低了稳定性，不能对患者头部的夹紧固定，易产生头部移动，带动颈部切口的改变，影响手术的进程，同时由于做手术的大夫身高各有差异，手术床的高度不能够方便调节，不利于手术的进行，降低了手术效率。
发明内容
本发明的目的在于提供一种用于甲状腺的手术床及其方法，具备对患者的上肢固定、头部固定和可调节的优点，解决了现有的用于甲状腺的手术床患者的上肢和头部易出现晃动，降低了稳定性，不能对患者头部的夹紧固定，易产生头部移动，带动颈部切口的改变，影响手术的进程，同时由于做手术的大夫身高各有差异，手术床的高度不能够方便调节，不利于手术的进行，降低了手术效率的问题。
为实现上述目的，本发明提供如下技术方案：一种用于甲状腺的手术床，包括底板，所述底板的底部贯穿设置有竖管，所述竖管的顶部贯穿至底板的顶部，所述竖管的底部固定连接有第一电机，所述第一电机转轴的顶部贯穿至竖管的内腔并固定连接有第一螺纹杆，所述第一螺纹杆的表面螺纹套设有螺纹管，所述螺纹管的顶部贯穿至竖管的顶部并固定连接有床板，所述床板的右侧通过转轴活动连接有背靠板，所述背靠板顶部右侧的前侧和后侧均固定连接有L型板，所述L型板的一侧贯穿设置有第二螺纹杆，所述第二螺纹杆的一端贯穿L型板并通过轴承活动连接有压板，所述第二螺纹杆与L型板螺纹连接，所述背靠板的右侧通过转轴活动连接有头靠板，所述头靠板顶部的前侧和后侧均固定连接有固定板，所述固定板的一侧贯穿设置有第三螺纹杆，所述第三螺纹杆的一端贯穿至固定板相对的一侧并通过轴承活动连接有夹板，所述第三螺纹杆与固定板螺纹连接，所述床板的底部固定连接有竖板，所述床板底部的右侧固定连接有连接板，所述竖板的左侧固定连接有第二电机，所述第二电机转轴的右端贯穿至竖板的右侧并固定连接有第四螺纹杆，所述第四螺纹杆的右端通过轴承与连接板的左侧活动连接，所述第四螺纹杆的表面螺纹套设有活动板，所述活动板顶部的前侧和后侧均通过转轴活动连接有支撑杆，所述支撑杆远离活动板的一端通过转轴与背靠板的一侧活动连接，所述头靠板底部的前侧和后侧均通过转轴活动连接有连接杆，所述连接杆远离头靠板的一端与支撑杆的表面活动连接，所述床板底部的四角均固定连接有伸缩杆，所述伸缩杆的底部与底板的顶部固定连接。
优选的，所述第二螺纹杆远离压板的一端和第三螺纹杆远离夹板的一端均固定连接有转盘，所述压板远离第二螺纹杆的一侧和夹板远离第三螺纹杆的一侧均固定连接有气囊。
优选的，所述床板正面和背面的左侧均开设有滑槽，所述滑槽的内腔滑动连接有滑块，所述滑块的一侧延伸至滑槽的外部并固定连接有连接管，所述连接管的顶部贯穿设置有竖杆，所述竖杆的顶部贯穿至连接管的内腔，所述竖杆的顶部固定连接有放置板，所述连接管的一侧贯穿设置有螺栓，所述螺栓的一端贯穿至连接管的内腔，所述螺栓与连接管螺纹连接。
优选的，所述底板底部的四角均安装有万向轮，所述底板底部的四角均固定连接有电动伸缩杆，所述电动伸缩杆的底部固定连接有底座。
优选的，所述竖板右侧的前侧和后侧均固定连接有导向杆，所述导向杆的右端贯穿活动板并与连接板的左侧固定连接。
优选的，所述第二螺纹杆和压板之间设置有第一轴承，第一轴承套设在第二螺纹杆的表面，所述第三螺纹杆和夹板之间设置有第二轴承，第二轴承套设在第三螺纹杆的表面。
优选的，所述第四螺纹杆和连接板之间设置有第三轴承，第三轴承套设在第四螺纹杆的表面。
优选的，所述一种用于甲状腺的手术床的使用方法，包括如下步骤：
A)将装置通过导线外接电源和控制器，使患者躺在床板上，使其肩部处于两个L型板内，将头部靠在头靠板上，转动第二螺纹杆上的转盘，使第二螺纹杆进行转动带动压板和压板上的气囊进行移动，使气囊与患者的胸部紧密接触，从而对患者的上肢进行固定，转动第三螺纹杆上的转盘，第三螺纹杆的转动带动夹板和夹板上的气囊进行移动，使气囊与患者的头部两侧紧密接触，从而对患者的头部进行固定。
B)控制器控制第二电机的运行，第二电机转轴的转动带动第四螺纹杆的转动，第四螺纹杆的转动带动活动板的移动，活动板的移动带动支撑杆和连接杆的旋转，对头靠板和背靠板进行调节，灵活调节患者头部、颈部和肩部的高度，减少了甲状腺患者手术时的体位不适感，给医护人员的工作带来便捷。
C)控制器控制第一电机的运行，第一电机转轴的转动带动第一螺纹杆的转动，第一螺纹杆的转动带动螺纹管和床板的上升，从而对手术床的高度进行调节。
D)当需要对放置板的高度进行调节时，将竖杆从连接管内往外移动，移动到适当的高度后转动螺栓，使螺栓与竖杆紧密接触，从而对竖杆和放置板进行固定。
与现有技术相比，本发明的有益效果如下：
1、本发明通过底板、竖管、第一电机、第一螺纹杆、螺纹管、床板、背靠板、L型板、第二螺纹杆、压板、头靠板、固定板、第三螺纹杆、夹板、竖板、连接板、第二电机、第四螺纹杆、活动板、支撑杆、连接杆和伸缩杆进行配合，具备对患者的上肢固定、头部固定和可调节的优点，解决了现有的用于甲状腺的手术床患者的上肢和头部易出现晃动，降低了稳定性，不能对患者头部的夹紧固定，易产生头部移动，带动颈部切口的改变，影响手术的进程，同时由于做手术的大夫身高各有差异，手术床的高度不能够方便调节，不利于手术的进行，降低了手术效率的问题。
2、本发明通过设置转盘，使第二螺纹杆和第三螺纹杆在转动时更加的方便省力，通过设置气囊，在压板对患者胸部压持固定和夹板对头部夹持固定的更加舒适，通过设置滑槽、滑块、连接管、竖杆、放置板和螺栓，可将托盘放置到放置板上，同时可对托盘的高度进行调节，方便医生使用，通过设置万向轮、电动伸缩杆和底座，使手术床在移动时更加的方便，同时固定时更加的牢固稳定，通过设置第一轴承和第二轴承，分别对压板和夹板进行固定，使其分别移动时不受到第二螺纹杆和第三螺纹杆转动的影响，通过设置第三轴承，对第四螺纹杆进行支撑固定，使其在转动时更加的稳定。
附图说明
图1为本发明结构示意图；

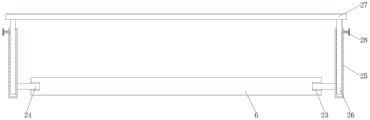

图2为本发明连接管左视剖视放大示意图；
图3为本发明床板俯视示意图；
图4为本发明头靠板俯视示意图。
图中：1底板、2竖管、3第一电机、4第一螺纹杆、5螺纹管、6床板、7背靠板、8L型板、9第二螺纹杆、10压板、11头靠板、12固定板、13第三螺纹杆、14夹板、15竖板、16连接板、17第二电机、18第四螺纹杆、19活动板、20支撑杆、21连接杆、22伸缩杆、23滑槽、24滑块、25连接管、26竖杆、27放置板、28螺栓、29万向轮、30电动伸缩杆、31底座、32导向杆。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
在发明的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
请参阅图1-4，一种用于甲状腺的手术床，包括底板1，底板1的底部贯穿设置有竖管2，竖管2的顶部贯穿至底板1的顶部，竖管2的底部固定连接有第一电机3，第一电机3转轴的顶部贯穿至竖管2的内腔并固定连接有第一螺纹杆4，第一螺纹杆4的表面螺纹套设有螺纹管5，螺纹管5的顶部贯穿至竖管2的顶部并固定连接有床板6，床板6的右侧通过转轴活动连接有背靠板7，背靠板7顶部右侧的前侧和后侧均固定连接有L型板8，L型板8的一侧贯穿设置有第二螺纹杆9，第二螺纹杆9的一端贯穿L型板8并通过轴承活动连接有压板10，第二螺纹杆9与L型板8螺纹连接，背靠板7的右侧通过转轴活动连接有头靠板11，头靠板11顶部的前侧和后侧均固定连接有固定板12，固定板12的一侧贯穿设置有第三螺纹杆13，第三螺纹杆13的一端贯穿至固定板12相对的一侧并通过轴承活动连接有夹板14，第三螺纹杆13与固定板12螺纹连接，床板6的底部固定连接有竖板15，床板6底部的右侧固定连接有连接板16，竖板15的左侧固定连接有第二电机17，第二电机17转轴的右端贯穿至竖板15的右侧并固定连接有第四螺纹杆18，第四螺纹杆18的右端通过轴承与连接板16的左侧活动连接，第四螺纹杆18的表面螺纹套设有活动板19，活动板19顶部的前侧和后侧均通过转轴活动连接有支撑杆20，支撑杆20远离活动板19的一端通过转轴与背靠板7的一侧活动连接，头靠板11底部的前侧和后侧均通过转轴活动连接有连接杆21，连接杆21远离头靠板11的一端与支撑杆20的表面活动连接，床板6底部的四角均固定连接有伸缩杆22，伸缩杆22的底部与底板1的顶部固定连接，第二螺纹杆9远离压板10的一端和第三螺纹杆13远离夹板14的一端均固定连接有转盘，压板10远离第二螺纹杆9的一侧和夹板14远离第三螺纹杆13的一侧均固定连接有气囊，通过设置转盘，使第二螺纹杆9和第三螺纹杆13在转动时更加的方便省力，通过设置气囊，在压板10对患者胸部压持固定和夹板14对头部夹持固定的更加舒适，床板6正面和背面的左侧均开设有滑槽23，滑槽23的内腔滑动连接有滑块24，滑块24的一侧延伸至滑槽23的外部并固定连接有连接管25，连接管25的顶部贯穿设置有竖杆26，竖杆26的顶部贯穿至连接管25的内腔，竖杆26的顶部固定连接有放置板27，连接管25的一侧贯穿设置有螺栓28，螺栓28的一端贯穿至连接管25的内腔，螺栓28与连接管25螺纹连接，通过设置滑槽23、滑块24、连接管25、竖杆26、放置板27和螺栓28，可将托盘放置到放置板27上，同时可对托盘的高度进行调节，方便医生使用，底板1底部的四角均安装有万向轮29，底板1底部的四角均固定连接有电动伸缩杆30，电动伸缩杆30的底部固定连接有底座31，通过设置万向轮29、电动伸缩杆30和底座31，使手术床在移动时更加的方便，同时固定时更加的牢固稳定，竖板15右侧的前侧和后侧均固定连接有导向杆32，导向杆32的右端贯穿活动板19并与连接板16的左侧固定连接，第二螺纹杆9和压板10之间设置有第一轴承，第一轴承套设在第二螺纹杆9的表面，第三螺纹杆13和夹板14之间设置有第二轴承，第二轴承套设在第三螺纹杆13的表面，通过设置第一轴承和第二轴承，分别对压板10和夹板14进行固定，使其分别移动时不受到第二螺纹杆9和第三螺纹杆13转动的影响，第四螺纹杆18和连接板16之间设置有第三轴承，第三轴承套设在第四螺纹杆18的表面，通过设置第三轴承，对第四螺纹杆18进行支撑固定，使其在转动时更加的稳定，通过底板1、竖管2、第一电机3、第一螺纹杆4、螺纹管5、床板6、背靠板7、L型板8、第二螺纹杆9、压板10、头靠板11、固定板12、第三螺纹杆13、夹板14、竖板15、连接板16、第二电机17、第四螺纹杆18、活动板19、支撑杆20、连接杆21和伸缩杆22进行配合，具备对患者的上肢固定、头部固定和可调节的优点，解决了现有的用于甲状腺的手术床患者的上肢和头部易出现晃动，降低了稳定性，不能对患者头部的夹紧固定，易产生头部移动，带动颈部切口的改变，影响手术的进程，同时由于做手术的大夫身高各有差异，手术床的高度不能够方便调节，不利于手术的进行，降低了手术效率的问题。
一种用于甲状腺的手术床的使用方法，包括如下步骤：
A)将装置通过导线外接电源和控制器，使患者躺在床板6上，使其肩部处于两个L型板8内，将头部靠在头靠板11上，转动第二螺纹杆9上的转盘，使第二螺纹杆9进行转动带动压板10和压板10上的气囊进行移动，使气囊与患者的胸部紧密接触，从而对患者的上肢进行固定，转动第三螺纹杆13上的转盘，第三螺纹杆13的转动带动夹板14和夹板14上的气囊进行移动，使气囊与患者的头部两侧紧密接触，从而对患者的头部进行固定。
B)控制器控制第二电机17的运行，第二电机17转轴的转动带动第四螺纹杆18的转动，第四螺纹杆18的转动带动活动板19的移动，活动板19的移动带动支撑杆20和连接杆21的旋转，对头靠板11和背靠板7进行调节，灵活调节患者头部、颈部和肩部的高度，减少了甲状腺患者手术时的体位不适感，给医护人员的工作带来便捷。
C)控制器控制第一电机3的运行，第一电机3转轴的转动带动第一螺纹杆4的转动，第一螺纹杆4的转动带动螺纹管5和床板6的上升，从而对手术床的高度进行调节。
D)当需要对放置板27的高度进行调节时，将竖杆26从连接管25内往外移动，移动到适当的高度后转动螺栓28，使螺栓28与竖杆26紧密接触，从而对竖杆26和放置板27进行固定。
本申请文件中使用到各类部件均为标准件，可以从市场上购买，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉和焊接等常规手段，在此不再作出具体叙述。
综上所述：该用于甲状腺的手术床及其方法，通过底板1、竖管2、第一电机3、第一螺纹杆4、螺纹管5、床板6、背靠板7、L型板8、第二螺纹杆9、压板10、头靠板11、固定板12、第三螺纹杆13、夹板14、竖板15、连接板16、第二电机17、第四螺纹杆18、活动板19、支撑杆20、连接杆21和伸缩杆22进行配合，解决了现有的用于甲状腺的手术床患者的上肢和头部易出现晃动，降低了稳定性，不能对患者头部的夹紧固定，易产生头部移动，带动颈部切口的改变，影响手术的进程，同时由于做手术的大夫身高各有差异，手术床的高度不能够方便调节，不利于手术的进行，降低了手术效率的问题。
