Abstract

本发明涉及一种单柱重力式自动复位跳高架。所采用的技术方案是，跳高架由底座、立柱、横杆主要部件构成，其特征是：立柱为单柱，横杆与立柱活动连接，横杆呈L型，一端悬空，另一端设置有配重，配重在横杆与立柱活动连接螺丝下方，立柱为上下两节，立柱下端一节内设置有内柱，立柱上端可套在内柱上升降借以调节横杆高度，立柱上设置有高度紧固螺丝便于固定立柱上端的高度。横杆在配重自重作用下呈水平状态，当运动员触碰横杆导致横杆位移后，横杆会在配重自重的作用下自动复位。有益效果是省材，自动复位效果好，结构简单美观。

Description

单柱重力式自动复位跳高架
技术领域
本发明涉及体育器材，尤其是一种单柱重力式自动复位跳高架。
背景技术
现有技术中，现有的跳高架都是双支撑，比较耗材，移动也比较麻烦，现有技术的横杆大都不具备自动复位的功能，如果作为教学训练就更不方便。
发明内容
为了克服现有技术的不足，本发明提供一种省材、特别适宜于训练、教学的单柱重力式自动复位跳高架。
本发明所采用的技术方案是，跳高架由底座、立柱、横杆主要部件构成，其特征是：立柱为单柱，横杆与立柱活动连接，横杆呈L型，一端悬空，另一端设置有配重，配重设置在横杆与立柱活动连接螺丝下方，立柱为上下两节，立柱下端一节内设置有内柱，立柱上端可套在内柱上升降借以调节横杆高度，立柱上设置有高度紧固螺丝便于固定立柱上端的高度。横杆在配重自重作用下呈水平状态，当运动员触碰横杆导致横杆位移后，横杆会在配重自重的作用下自动复位。
本发明的有益效果是省材，自动复位效果好，结构简单美观。
附图说明   下面结合附图和实施例对本发明作进一步说明。
图1是本发明实施例常态主视图。
图2是本发明实施例常态左视图。
图3是本发明实施例常态右视图。

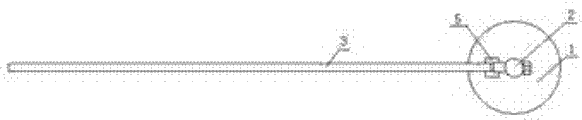

图4是本发明实施例常态俯视图。
图中1.底座，2.立柱，3.横杆，4.活动连接螺丝，5.配重，6.高度紧固螺丝。
具体实施方式   如图所示，跳高架由底座1、立柱2、横杆3主要部件构成，立柱2为单柱，横杆3与立柱2活动连接，横杆3呈L型，一端悬空，另一端设置有配重5，配重5设置在横杆3与立柱2活动连接螺丝下方。
立柱2为上下两节，立柱2下端一节内设置有内柱，立柱2上端可套在内柱上升降借以调节横杆3高度，立柱2上设置有高度紧固螺丝6便于固定立柱2上端的高度。
横杆3在配重5自重作用下呈水平状态，当运动员触碰横杆3导致横杆3位移后，横杆3会在配重5自重的作用下自动复位。

Claims (3)

1.一种单柱重力式自动复位跳高架， 包括底座（1）、立柱（2）、横杆（3），其特征是：立柱（2）为单柱，横杆（3）与立柱（2）活动连接，横杆（3）呈L型，一端悬空，另一端设置有配重（5）。
2.根据权利要求1所述的一种单柱重力式自动复位跳高架，其特征是：配重（5）设置在横杆（3）与立柱（2）活动连接螺丝下方。
3.根据权利要求1所述的一种单柱重力式自动复位跳高架，其特征是：立柱(2)为上下两节，立柱(2)下端一节内设置有内柱，立柱(2)上端可套在内柱上升降借以调节横杆(3)高度。
