本发明公开了一种手机扬声器电路及手机终端，所述手机扬声器电路，包括：三合一扬声器；用于输出方波信号、音频信号和语音信号的基带信号输出模块；用于将所述方波信号或音频信号转换成振动信号或音乐信号的信号处理电路；所述信号处理电路串联在基带信号输出模块和所述三合一扬声器之间。本发明提供的手机扬声器电路及手机终端，由于采用了三合一扬声器和信号处理电路，所述扬声器具备马达、听筒和扬声器的功能，信号处理电路具备功放功能，能驱动三合一扬声器工作，为手机减少了一个功放、一个马达和一个听筒，从而节省了电路板的宝贵空间，实现了手机小型化，同时还减少了产品的成本。

Description

手机扬声器电路及手机终端
技术领域
本发明涉及手机技术领域，具体涉及一种手机扬声器电路及手机终端。
背景技术
手机一般可以处于多种工作模式，譬如，振动模式、响铃模式、通话模式或振动加响铃模式。当手机处于振动模式时，需要通过功放驱动马达使手机振动；当手机处于响铃模式时，需要通过功放驱动扬声器播放声音；当手机处于振动加响铃模式时，需要通过功放驱动手机的马达和扬声器同时工作；当手机处于通话模式时，需通过功放驱动听筒工作，实现手机的通话功能，而此时需将驱动马达和扬声器工作的功放关闭。
为了节约节省PCB板的空间，目前，手机一般采用两个功放，一个功放驱动马达和扬声器工作，另一个驱动听筒工作。然而，如果要使手机装置具备上述的四种基本工作模式，在手机的主板上至少需设置两个功放、一个马达、一个扬声器和一个听筒，这五个电子元件需在电路板上占据一定的空间。随着手机尺寸的小型化，减少电子元件，节省电路板的空间，已成为电子行业的一种发展趋势。
因而现有技术还有待改进和提高。
发明内容
鉴于上述现有技术的不足，本发明的目的在于提供一种手机扬声器电路，能减少手机主板上的电子元件，节省电路板的空间。
为了达到上述目的，本发明采取了以下技术方案：
一种手机扬声器电路，其包括：
三合一扬声器；用于输出方波信号、音频信号和语音信号的基带信号输出模块；用于将所述方波信号或音频信号转换成振动信号或音乐信号的信号处理电路；所述信号处理电路串联在基带信号输出模块和所述三合一扬声器之间。
所述的手机扬声器电路，其中，所述信号处理电路包括：用于将所述方波信号转换成正弦波信号的方波转正弦波模块；用于将所述正弦波信号或音频信号转换成振动信号或音乐信号，或者同时将正弦波信号和音频信号转换成振动信号和音乐信号的信号处理模块；所述方波转正弦波模块串联在所述基带信号输出模块的第一信号输出端和所述信号处理模块的第一信号输入端之间；所述信号处理模块的第一信号输入端与所述基带信号输出模块的第二信号输出端连接，所述信号处理模块的第二信号输入端与所述基带信号输出模块的第三信号输出端连接；所述信号处理模块的信号输出端并接在所述三合一扬声器的两端；
所述信号处理模块还同时将所述方波转正弦波模块输出的正弦波信号和基带信号输出模块输出的音频信号转换成驱动所述三合一扬声器振动的振动信号和播放声音的音乐信号。
所述的手机扬声器电路，其中，所述信号处理电路还包括串联在所述基带信号输出模块的第二信号输出端和所述信号处理模块的第一信号输入端之间的滤波电路，用于对所述基带信号输出模块输出的音频信号进行滤波处理。
所述的手机扬声器电路，其中，所述方波转正弦波模块包括第一电阻、第一电容和第二电容；所述第一电阻与所述第一电容串联，所述第二电容的一端与所述第一电容的输入端连接，所述第二电容的另一端接地。
所述的手机扬声器电路，其中，所述滤波电路包括第二电阻和第三电容，所述第二电阻和第三电容并联。
所述的手机扬声器电路，其中，所述信号处理模块采用型号为SN4990的集成芯片。
所述的手机扬声器电路，其中，所述基带信号输出模块采用MTK系列的基带芯片。
所述的手机扬声器电路，其中，基带芯片的型号为MTK6223。
本发明的另一目的还在于提供一种手机终端，其包括手机扬声器电路，所述手机扬声器电路包括：三合一扬声器；用于输出方波信号、音频信号和语音信号的基带信号输出模块；用于将所述方波信号或音频信号转换成振动信号或音乐信号的信号处理电路；所述信号处理电路串联在基带信号输出模块和所述三合一扬声器之间。
所述的手机终端，其中，所述信号处理电路包括：用于将所述方波信号转换成正弦波信号的方波转正弦波模块；用于将所述正弦波信号或音频信号转换成振动信号或音乐信号，或者同时将正弦波信号和音频信号转换成振动信号和音乐信号的信号处理模块；所述方波转正弦波模块串联在所述基带信号输出模块的第一信号输出端和所述信号处理模块的第一信号输入端之间；所述信号处理模块的第一信号输入端与所述基带信号输出模块的第二信号输出端连接，所述信号处理模块的第二信号输入端与所述基带信号输出模块的第三信号输出端连接；所述信号处理模块的信号输出端并接在所述三合一扬声器的两端；
所述信号处理模块还同时将所述方波转正弦波模块输出的正弦波信号和基带信号输出模块输出的音频信号转换成驱动所述三合一扬声器振动的振动信号和播放声音的音乐信号。
本发明提供的手机扬声器电路，由于采用了三合一扬声器和信号处理电路，所述扬声器具备马达、听筒和扬声器的功能，信号处理电路具备功放功能，能驱动三合一扬声器工作，为手机减少了一个功放、一个马达和一个听筒，从而节省了电路板的宝贵空间，实现了手机小型化，同时还减少了产品的成本。
附图说明

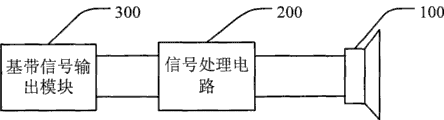

图1为本发明手机扬声器电路的原理图；
图2为本发明信号处理电路的电路图。
具体实施方式
本发明提供的信号处理电路应用于手机技术领域，通过采用具备马达、听筒和扬声器功能的三合一扬声器和能驱动三合一扬声器工作的信号处理电路，为手机终端减少了一个功放、一个马达和一个听筒，从而节省了电路板的宝贵空间，实现了手机小型化，同时还节约了手机的材料成本。
为使本发明的目的、技术方案及效果更加清楚、明确，以下参照附图并举实例对本发明进一步详细说明。
请一并参阅图1和图2，本发明的手机扬声器为三合一扬声器100，其具备现有的马达、扬声器和听筒的功能。本发明的手机扬声器电路包括三合一扬声器100、信号处理电路200和基带信号输出模块300。所述信号处理电路200串联在三合一扬声器100和基带信号输出模块300之间，用于分别将基带信号输出模块300输出的方波信号或音频信号转换成驱动所述三合一扬声器100进行相应工作的振动信号或音乐信号。
所述信号处理电路200包括方波转正弦波模块210和信号处理模块220。所述方波转正弦波模块210串联在所述基带信号输出模块300的第一信号输出端和所述信号处理模块220的第一信号输入端VIN-之间，用于将所述基带信号输出模块300输出的方波信号转换成正弦波信号，并发送给所述信号处理模块200，经信号处理模块200转换成驱动所述三合一扬声器振动的振动信号。
所述信号处理模块220的信号输出端VOUT1和VOUT2并接在所述三合一扬声器100的两端，所述信号处理模块220的第一信号输入端VIN-与所述基带信号输出模块300的第二信号输出端连接，用于将所述基带信号输出模块300输出的音频信号转换驱动所述三合一扬声器播放声音的音乐信号。
所述信号处理模块220还同时将所述方波转正弦波模块210输出的正弦波信号和基带信号输出模块300输出的音频信号转换成驱动所述三合一扬声器振动的振动信号和播放声音的音乐信号。
所述信号处理模块220的第二信号输入端STBY#与所述基带信号输出模块300的第三信号输出端连接，用于直接输出所述基带信号输出模块300输出的语音信号发送给所述三合一扬声器，从而实现手机的通话功能。
当手机处于振动模式时，所述基带信号输出模块300的GPIO端口(Gereral Programable Input Output，通用可编程输入输出口)输出2.8V的方波，经过方波转正弦波模块210转换成正弦波，再通过所述信号处理模块220将该正弦波转换成三合一扬声器100工作所需的频率为157HZ±5HZ，幅度为0.35V的正弦波信号，从而驱动三合一扬声器100振动，实现三合一扬声器100的马达功能。
当手机处于响铃模式时，所述基带信号输出模块300将输出音频信号发送给信号处理模块220，再经过信号处理模块220处理后，输出驱动所述三合一扬声器100播放声音的音乐信号。
当手机处于振动加响铃模式时，基带信号输出模块300同时输出GPIO方波信号和音频信号，由所述信号处理电路200分别将方波信号和音频信号转换成驱动所述三合一扬声器100振动的振动信号和播放声音的音乐信号，同时实现所述三合一扬声器100的马达和扬声器功能。
当手机处于通话模式时，三合一扬声器100的马达和扬声器功能不能和听筒功能同时工作，因此，此时信号处理模块220处于关闭状态，直接将所述基带信号输出模块300输出的语音信号发送给三合一扬声器100，实现手机的通话功能。
本实施例中，所述信号处理模块220充当现有技术中的单端输入功放，其采用SI-EN厂家生产的型号为SN4990的集成芯片。当手机处于通话模式时，芯片SN4990关闭，此时芯片SN4990相当于一根导线，即相当于所述基带信号输出模块300的语音输出端口直接与三合一扬声器100连接，如图2所示。
所述基带信号输出模块300采用MTK系列的基带芯片，本发明采用的基带芯片的型号为MTK6223，由于基带芯片的电路连接方式是现有技术，所以本发明的附图中并未完全示意出基带芯片的其它引脚和外围电路。
请继续参阅图1和图2，所述方波转正弦波模块210包括第一电阻R211、第一电容C225和第二电容C224，所述第一电阻R211与第一电容C225串联，第二电容C224的一端与第一电容C225的输入端联接，第二电容C224的另一端接地。当然本发明的方波转正弦波模块210还可以包括其它电阻或者其它电子元件，只要该电路能实现将方波转换成正弦波的功能，都属于本发明的保护范围。
进一步地，本发明的信号处理电路200还包括串联在所述基带信号输出模块300的第二信号输出端和所述信号处理模块220第一输入端VIN-之间的滤波电路221。该滤波电路221为低通滤波电路，用于对基带信号输出模块300输出的音频信号进行滤波处理。
当手机处于响铃模式时，基带信号输出模块300通过MP3输出端口输出音频信号，通过该滤波电路221滤除500HZ以下的信号，避免响铃时有低频率信号带动三合一扬声器100振动，而500HZ以上的信号经信号处理模块220处理放大后输送给三合一扬声器100。本实施例中，所述滤波电路221包括第二电阻R223和第三电容C221，所述第二电阻R223和第三电容C221并联。
本发明实施例还提供一种手机终端，所述手机终端包括本发明实施例提供的手机扬声器电路，鉴于该手机扬声器电路在上文已有详细的描述，此处不再赘述。
本实用由于采用了三合一扬声器，以及串联在基带信号输出模块和所述三合一扬声器之间的信号处理电路，所述扬声器具备马达、听筒和扬声器的功能，信号处理电路具备功放功能，为手机减少了一个功放、一个马达和一个听筒，从而节省了电路板的宝贵空间，实现了手机小型化，同时还减少了产品的成本。
以上对本发明进行了详细的介绍，对本领域普通技术人员来说，可以根据上述说明加以改进或变换，而所有这些改进和变换都应属于本发明所附权利要求的保护范围。

Claims (5)

1.一种手机扬声器电路，其特征在于，包括：
三合一扬声器；
用于输出方波信号、音频信号和语音信号的基带信号输出模块；
用于将所述方波信号或音频信号转换成振动信号或音乐信号的信号处理电路；
所述信号处理电路串联在基带信号输出模块和所述三合一扬声器之间；所述信号处理电路包括：
用于将所述方波信号转换成正弦波信号的方波转正弦波模块；
用于将所述正弦波信号或音频信号转换成振动信号或音乐信号，或者同时将正弦波信号和音频信号转换成振动信号和音乐信号的信号处理模块;
所述方波转正弦波模块串联在所述基带信号输出模块的第一信号输出端和所述信号处理模块的第一信号输入端之间；
所述信号处理模块的第一信号输入端与所述基带信号输出模块的第二信号输出端连接，所述信号处理模块的第二信号输入端与所述基带信号输出模块的第三信号输出端连接；所述信号处理模块的信号输出端并接在所述三合一扬声器的两端；
所述方波转正弦波模块包括第一电阻、第一电容和第二电容；所述第一电阻与所述第一电容串联，所述第二电容的一端与所述第一电容的输入端连接，所述第二电容的另一端接地；
所述信号处理模块还同时将所述方波转正弦波模块输出的正弦波信号和基带信号输出模块输出的音频信号转换成驱动所述三合一扬声器振动的振动信号和播放声音的音乐信号；
所述信号处理电路还包括串联在所述基带信号输出模块的第二信号输出端和所述信号处理模块的第一信号输入端之间的滤波电路，用于对所述基带信号输出模块输出的音频信号进行滤波处理；
所述滤波电路包括第二电阻和第三电容，所述第二电阻和第三电容并联;
所述滤波电路为低通滤波电路；
该滤波电路滤除500HZ以下的信号，避免响铃时有低频率信号带动三合一扬声器振动，而500HZ以上的信号经信号处理模块处理放大后输送给三合一扬声器。
2.根据权利要求1所述的手机扬声器电路，其特征在于，所述信号处理模块采用型号为SN4990的集成芯片。
3.根据权利要求1所述的手机扬声器电路，其特征在于，所述基带信号输出模块采用MTK系列的基带芯片。
4.根据权利要求3所述的手机扬声器电路，其特征在于，基带芯片的型号为MTK6223。
5.一种手机终端，其特征在于，包括手机扬声器电路，所述手机扬声器电路包括：
三合一扬声器；
用于输出方波信号、音频信号和语音信号的基带信号输出模块；
用于将所述方波信号或音频信号转换成振动信号或音乐信号的信号处理电路;
所述信号处理电路串联在基带信号输出模块和所述三合一扬声器之间；
所述信号处理电路包括：
用于将所述方波信号转换成正弦波信号的方波转正弦波模块；
用于将所述正弦波信号或音频信号转换成振动信号或音乐信号，或者同时将正弦波信号和音频信号转换成振动信号和音乐信号的信号处理模块;
所述方波转正弦波模块串联在所述基带信号输出模块的第一信号输出端和所述信号处理模块的第一信号输入端之间；
所述信号处理模块的第一信号输入端与所述基带信号输出模块的第二信号输出端连接，所述信号处理模块的第二信号输入端与所述基带信号输出模块的第三信号输出端连接；所述信号处理模块的信号输出端并接在所述三合一扬声器的两端；
所述方波转正弦波模块包括第一电阻、第一电容和第二电容；所述第一电阻与所述第一电容串联，所述第二电容的一端与所述第一电容的输入端连接，所述第二电容的另一端接地；
所述信号处理模块还同时将所述方波转正弦波模块输出的正弦波信号和基带信号输出模块输出的音频信号转换成驱动所述三合一扬声器振动的振动信号和播放声音的音乐信号；
所述信号处理电路还包括串联在所述基带信号输出模块的第二信号输出端和所述信号处理模块的第一信号输入端之间的滤波电路，用于对所述基带信号输出模块输出的音频信号进行滤波处理；
所述滤波电路包括第二电阻和第三电容，所述第二电阻和第三电容并联；
所述滤波电路为低通滤波电路；
该滤波电路滤除500HZ以下的信号，避免响铃时有低频率信号带动三合一扬声器振动，而500HZ以上的信号经信号处理模块处理放大后输送给三合一扬声器。
