Abstract

電力線上で使用される検出装置及び遮断装置を有する遮断システムであって、前記検出装置は、前記電力線における電流又は電圧の異常を検知した場合に、光通信線を介して前記遮断装置に光信号を送信し、前記遮断装置は、前記光信号を受信した場合に、前記電力線の開路を行う。

Description

遮断システム、検出装置、遮断装置、遮断方法、及びプログラム
　本発明は、電力線上で短絡等の事故が発生した場合に、系統を保護するための技術に関連するものである。
　電力線上で短絡等の事故が発生した場合に、事故による影響を最小化するための技術として、再閉路方式が知られている（例えば非特許文献１）。再閉路方式では、遮断器の開路により事故区間を切り離した後、安全区間の遮断器を閉路して負荷への電力を復旧させる。
架空送電線の再閉路、https://jeea.or.jp/course/contents/04108/、令和５年６月２３日検索
　しかし、再閉路方式では、電力復旧を行う際に、系統全体への給電が一時的に停止してしまうという課題がある。
　本発明は上記の点に鑑みてなされたものであり、系統に事故が発生した場合に、系統全体への給電停止を発生させることなく、系統を保護するための技術を提供することを目的とする。
　開示の技術によれば、電力線上で使用される検出装置及び遮断装置を有する遮断システムであって、
　前記検出装置は、前記電力線における電流又は電圧の異常を検知した場合に、光通信線を介して前記遮断装置に光信号を送信し、
　前記遮断装置は、前記光信号を受信した場合に、前記電力線の開路を行う
　遮断システムが提供される。
　開示の技術によれば、系統に事故が発生した場合に、系統全体への給電停止を発生させることなく、系統を保護するための技術が提供される。
再閉路方式を説明するための図である。 再閉路方式を説明するための図である。 遮断システムの構成例を示す図である。 遮断システムの動作を説明するための図である。 遮断装置１０と検出装置２０の構成例を示す図である。 遮断装置１０と検出装置２０の構成例を説明するためのフローチャートである。 実施例１を説明するための図である。 実施例２を説明するための図である。 実施例３を説明するための図である。 処理部のハードウェア構成例を示す図である。
　以下、図面を参照して本発明の実施の形態（本実施の形態）を説明する。以下で説明する実施の形態は一例に過ぎず、本発明が適用される実施の形態は、以下の実施の形態に限られるわけではない。
　以下、まず、従来技術における再閉路方式の動作例、及び課題を詳細に説明し、その後に本実施の形態に係る技術を詳細に説明する。なお、図１～図２は、従来技術の構成を示しているが、その動作の説明、及び課題の説明はいずれも公知ではない。
　（再閉路方式の動作例）
　再閉路方式は、電力網（系統と呼んでもよい）における事故点保護と事故による影響の最小化のための技術である。再閉路方式による系統の保護と事故点の探索の仕組みを図１、図２を参照して説明する。
　図１（１）等に示すように、電源設備から伸びる電力線に負荷１～４が接続され、電力線上に遮断器Ａ～Ｄが設置されている場合を考える。短絡が発生してからの動作を図１、図２の（１）～（４）を参照して説明する。
　（１）事故時の保護動作
　遮断器ＡとＢとの間で短絡が発生すると、電力線上の遮断器Ａ～Ｄは、短絡で生じる電流変動を検知して、開路し系統を保護する。
　（２）事故点探索
　次に、電源設備に近い側の遮断器から順に閉路をする。遮断器Ｂまで閉路される。
　（３）事故点探索
　上記のように事故点に最も近い電源設備側の遮断器である遮断器Ｂを閉路すると、再度短絡電流が生じ、すべての遮断器が再度開路することになる。この動作をもって事故点が遮断器Ｂよりも電源設備から遠い点にあることが分かる。つまり、短絡点が遮断器ＡとＢの間であることが分かる。
　（４）安全区間の復電
　最後に再度電源設備に近い遮断器側から閉路をしていき、事故点と隣接する遮断器Ｂの手前である遮断器Ｃまでを閉路することで負荷３と４に電力供給が可能となり、事故点の影響の最小化が可能となる。
　（課題について）
　上記のように、再閉路方式では、事故発生時に、系統全体への給電が一時的に停止する。また、再閉路方式は、分散電源を用いた双方向給電を行う電力システムには使用することができない。
　以下、上記の課題を解決するための遮断システムの構成及び動作を詳細に説明する。
　（遮断システムの構成、動作概要）
　図３に、本実施の形態における遮断システムの構成例を示す。図３に示すように、本遮断システムは、電力線上に、遮断装置１０、及び検出装置２０を備える。遮断装置１０と検出装置２０とは、ある距離以上の距離だけ離れている。また、遮断装置１０と検出装置２０との間は高速の光通信線で接続されている。以降の図面において、長方形は遮断装置１０を表し、円形は検出装置２０を表すものとする。
　本遮断システムにおいて、検出装置２０の右側（遮断装置１０の反対側）で事故（ここでは短絡とする）が発生した場合、検出装置２０は、電流／電圧（電流又は電圧）の異常を検知すると、当該異常を光信号で遮断装置１０に通知する。光信号を受信した遮断装置１０は開路を行う。
　上記のように、異常の通知に光通信を利用することにより、電流／電圧の異常が検出装置２０から遮断装置１０に伝搬するよりも先に、遮断装置１０による開路を行うことができる。この技術を、光通信を利用した先行遮断技術と呼ぶ。
　電流／電圧、及び光通信の伝搬速度ｖはｖ＝ｃ／√εである。ここで、ｃは真空中の光速であり、ｃ≒０．３ｍ　ｎｓ－１程度である。εは伝搬する物質の比誘電率である。一般的な電力線での伝搬速度は被覆の比誘電率で決まり、ε＝３～５程度である。一方で光通信の場合は、例えば光ファイバーであればε＝２．２５程度である。このため光通信線の伝搬時間が、電流／電圧の伝搬時間よりも短くなり先行遮断が可能となる。
　（遮断システムの動作例）
　図４（ａ）、（ｂ）に、より具体的な遮断システムの構成例を示す。図４（ａ）等に示すように、本遮断システムは、電力線上に、遮断装置１０－１、検出装置２０－１、遮断装置１０－２、検出装置２０－２が備えられている。
　図４（ａ）、（ｂ）を参照して、遮断システムの動作例を説明する。図４（ａ）に示すように、右側の電力線部分に短絡が発生すると、電流の変動が生じる。短絡による電流の変動は、検出装置２０－２に伝わり、検出装置２０－２が電流異常を検知すると、遮断装置１０－２に対して閉路を指示する光信号を送出する。
　図４（ｂ）に示すように、閉路を指示する光信号は、光通信線を介して、電流変動の到達よりも先に、遮断装置２０－２に到達する。そのため、遮断装置２０－２は、電流変動が自身に到達する前に、電力線の閉路を行うことができる。
　（装置構成例）
　図５に、遮断装置１０と検出装置２０の構成例を示す。
　＜検出装置２０＞
　図５に示すように、検出装置２０は、計測部２１、処理部２２、発光部２３を有する。計測部２１は、電力線における電流／電圧を監視及び計測する。処理部２２は、計測部２１の出力から異常な電流／電圧が生じていないどうかの判定を行い、異常な電流／電圧が生じていると判定した場合に、光信号送信指示を発行部２３に送信する。発光部２３は、処理部２２の判定に対応して、開路を指示する光信号を送信する。つまり、発光部２３は、処理部２２から光信号送信指示を受信すると、開路を指示する光信号を送信する。
　＜遮断装置１０＞
　遮断装置１０は、受光部１１と開閉部１２を有する。受光部１１は、検出装置２０から発出された光信号を受信すると、電気信号を発生させる。開閉部１２は、受光部１１からの電気信号に応じて、電力線の開路を行う。当該電気信号は開路指示に相当する。
　なお、遮断装置１０側においても、異常な電流／電圧が生じていないかどうかの判定を行うための計測部及び処理部を搭載し、当該処理部が異常発生を検知した場合に、開閉部１２による開路を行うこととしてもよい。
　（動作フロー）
　図６のフローチャートを参照して、図５に示した遮断システムの動作例を説明する。Ｓ１において、検出装置２０の計測部２１が、検出装置２０の点における電流／電圧を計測する。Ｓ２において、処理部２２が、電流／電圧の異常を検出すると（Ｓ２のＹｅｓ）、Ｓ３に進む。
　Ｓ３において、発光部２３は、隣接する遮断装置１０に対して光信号で開路命令を送信する。
　Ｓ４において、遮断装置１０の受光部１１が光信号を受信する。Ｓ５において、開閉部１２が電力線の開路を行う。Ｓ６において、開閉部１２は開路を保持する。
　（光信号の伝達について）
　光信号の伝達にかかる時間（より詳細には、異常検知から開路までの時間）は、光通信線の伝搬時間に、検出装置２０内での応答及び処理時間、及び遮断装置１０内での応答及び処理時間が加わったものとなる。
　そのため、検出装置２０から遮断装置１０に対し、光信号が電流／電圧の変動を追い抜くことができるように、検出装置２０と遮断装置１０との間の距離をある値よりも長くする必要がある（詳細については後述）。例えば、一般的な電力線の被覆（ε＝５）を用い、一般的な光通信線の素材（ε＝２．２５）を用い、かつ装置内での応答及び処理の速度（かかる時間）が１マイクロ秒の場合、検出装置２０と遮断装置１０との間の距離は４００ｍ程度であればよい。
　＜検出装置２０と遮断装置１０との間の距離の決め方について＞
　電気の伝搬速度はｖｅｌｅ＝ｃ／√εｅｌｅ（εｅｌｅは電力線の比誘電率）と表され、光信号の伝搬速度はｖｐｈｔ＝ｃ／√εｐｈｔ（εｐｈｔは光通信線の比誘電率）と表される。検出装置２０及び遮断装置１０の内部での応答・処理時間をｔｐｒｏｃとする。
　検出装置２０と遮断装置１０との間の距離Ｌは、光信号の伝搬時間と装置内処理時間の合計が電気の伝搬時間よりも短くなるように決める必要がある。よって、Ｌを下記のように表すことができる。
Figure JPOXMLDOC01-appb-M000001

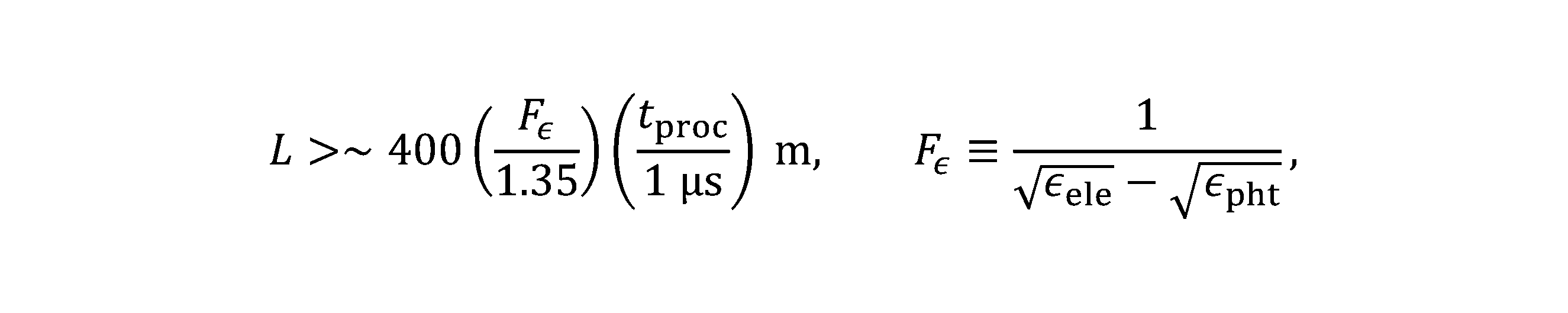

 　ｃ≒０．３ｍ　ｎｓ－１を用いて計算すると、下記の結果を得ることができる。
Figure JPOXMLDOC01-appb-M000002
 　上記の式から、Ｆε≒１．３５（εｅｌｅ＝５，εｐｈｔ＝２．２５）、ｔｐｒｏｃ＝１μｓのときの装置間距離Ｌは４００ｍ以上となる。
　装置間距離を短くするためには、装置内部での処理時間ｔｐｒｏｃを小さくするか、より比誘電率の小さい光ファイバー、より比誘電率の大きい電力ケーブルを用いる必要がある。比誘電率の小さい光ファイバーとして、例えば、εｐｈｔ≒１となる中空光ファイバーが知られている。ｔｐｒｏｃを小さくするためには、例えば、～１０ｎｓ程度の応答速度の発光素子であるＬＥＤを発光部２３として用い、受光素子であるＭＰＰＣ（multipixel photon counter）、あるいはＰＭＴ（photomultiplier tubes）などを受光部１１として用いることが考えられる。
　以下、光通信を用いた先行遮断技術の実施例として、実施例１～３を説明する。
　（実施例１）
　実施例１は、先行遮断技術を用いて直流グリッドの保護を行う例である。図７に、実施例１におけるループ型の直流グリッドを示す。
　図７に示すように、ループ（電力線）と負荷／電源の接点の近傍に、接点から近い順に、遮断装置１０と検出装置２０を設置することで、ループ上で生じた事故の影響を最小化できる。
　より具体的には、図７に示す例において、負荷３１とループとの接点の両側に、遮断装置１０－１と検出装置２０－１のペア、及び遮断装置１０－２と検出装置２０－２のペアが設置される。負荷３２とループとの接点の近傍、電源４１とループとの接点の近傍、及び、電源４２とループとの接点の近傍のそれぞれについても同様に、遮断装置１０と検出装置２０のペアが２つ設置されている。
　電源４１、４２は、例えば、「再生可能エネルギー、交流系統からの入力、蓄電池、あるいはＥＶなど」を有する需要家である。負荷３１，３２は例えば需要家、蓄電池、ＥＶなどである。
　図７に示すように、電源４１と負荷３２との間のループ上で短絡が発生した場合、短絡点に近接する遮断装置１０－４と遮断装置１０－５のみが開路を行う。これにより、上記のとおり、ループ上で生じた事故の影響を最小化できる。
　（実施例２）
　実施例２は、先行遮断技術を用いて直流グリッドの保護を行う別の例である。図８に、実施例２におけるループ型の直流グリッドを示す。
　図８に示すように、ループ上に検出装置２０と遮断装置１０を交互に設置することで、電源や負荷の接続箇所を考慮せずにループを領域分けして保護することができる。
　より具体的には、図８に示す例において、遮断装置１０－１と検出装置２０－１が１つのペアとなり、遮断装置１０－１と検出装置２０－８が１つのペアとなり、遮断装置１０－８と検出装置２０－８が１つのペアとなる。ループ上の他の箇所でも同様に、検出装置２０と遮断装置１０が交互に設置される。
　隣り合う検出装置２０と遮断装置１０がペアとして動作する。隣り合う遮断装置１０と検出装置２０との間の距離については、前述した計算に基づいて決定される。
　電源４１、４２は、例えば、「再生可能エネルギー、交流系統からの入力、蓄電池、あるいはＥＶなど」を有する需要家である。負荷３１，３２は例えば需要家、蓄電池、ＥＶなどである。
　図８に示すように、電源４１と負荷３２との間のループ上で短絡が発生した場合、短絡点に近接する検出装置２０－４及び検出装置２０－５と、その奥側（短絡点から見て遠い側）にある遮断装置１０－４及び遮断装置１０－５により保護を行う。
　（実施例３）
　実施例３は、先行遮断技術を用いて直流バス配線の保護を行う例である。図９に、実施例３におけるバス型の直流配線を示す。
　図９に示すように、バス配線に接続される電源と負荷のそれぞれに対して遮断装置１０と検出装置２０を設置することで、電源端や負荷端の事故がバスに影響することを防ぐ。隣り合う遮断装置１０と検出装置２０との間の距離は前述した計算に基づいて決定される。
　より具体的には、図９に示す例において、電源４１に隣接して、検出装置２０－１と遮断装置１０－１が配置される。他の電源／負荷についても同様である。
　電源４１、４２は、例えば、「再生可能エネルギー、交流系統からの入力、蓄電池、あるいはＥＶなど」を有する需要家である。負荷３１～３５は例えば需要家、蓄電池、ＥＶなどである。
　例えば負荷３１と検出装置２０－２との間で短絡が発生した場合、短絡点に近接する遮断装置１０－２のみが開路を行う。これにより、負荷３１で生じた事故がバスに影響することを防ぐことができる。
　（ハードウェア構成例）
　検出装置２０における処理部２２は、例えば、コンピュータにプログラムを実行させることにより実現できる。当該コンピュータに、計測部２１と発光部２３を備えた装置を検出装置２０としてもよい。
　すなわち、処理部２２は、コンピュータに内蔵されるＣＰＵやメモリ等のハードウェア資源を用いて、処理部２２で実施される処理に対応するプログラムを実行することによって実現することが可能である。上記プログラムは、コンピュータが読み取り可能な記録媒体（可搬メモリ等）に記録して、保存したり、配布したりすることが可能である。また、上記プログラムをインターネットや電子メール等、ネットワークを通して提供することも可能である。
　図１０は、上記コンピュータのハードウェア構成例を示す図である。図１０のコンピュータは、それぞれバスＢＳで相互に接続されているドライブ装置１０００、補助記憶装置１００２、メモリ装置１００３、ＣＰＵ１００４、インタフェース装置１００５、表示装置１００６、入力装置１００７、出力装置１００８等を有する。なお、当該コンピュータは、更にＧＰＵを備えてもよい。
　当該コンピュータでの処理を実現するプログラムは、例えば、ＣＤ－ＲＯＭ又はメモリカード等の記録媒体１００１によって提供される。プログラムを記憶した記録媒体１００１がドライブ装置１０００にセットされると、プログラムが記録媒体１００１からドライブ装置１０００を介して補助記憶装置１００２にインストールされる。但し、プログラムのインストールは必ずしも記録媒体１００１より行う必要はなく、ネットワークを介して他のコンピュータよりダウンロードするようにしてもよい。補助記憶装置１００２は、インストールされたプログラムを格納すると共に、必要なファイルやデータ等を格納する。
　メモリ装置１００３は、プログラムの起動指示があった場合に、補助記憶装置１００２からプログラムを読み出して格納する。ＣＰＵ１００４は、メモリ装置１００３に格納されたプログラムに従って、処理部２２に係る機能を実現する。インタフェース装置１００５は、ネットワーク等に接続するためのインタフェースとして用いられる。表示装置１００６はプログラムによるＧＵＩ（Ｇｒａｐｈｉｃａｌ　Ｕｓｅｒ　Ｉｎｔｅｒｆａｃｅ）等を表示する。入力装置１００７はキーボード及びマウス、ボタン、又はタッチパネル等で構成され、様々な操作指示を入力させるために用いられる。出力装置１００８は演算結果を出力する。
　（実施の形態の効果）
　以上説明したとおり、本実施の形態で説明した技術により、電力線において事故が発生した場合に、電流／電圧の異常が検出装置２０から遮断装置１０に伝搬するよりも先に、遮断装置１０による開路を行うため、従来技術で生じていた、一時的な系統全体の給電の停止が発生しない。
　従来技術である再閉路方式は、分散電源を用いた双方向給電を行う電力システムでは使用できない。それに対し、本実施の形態に係る技術では、隣接する検出装置２０と遮断装置１０のみで系統保護のための開路を行う。そのため、本実施の形態に係る技術は、系統全体の形状や仕組みに依存せず、分散電源を用いた電力網でも利用できる。
　以上の実施形態に関し、更に以下の付記を開示する。
　＜付記＞
（付記項１）
　電力線上で使用される検出装置及び遮断装置を有する遮断システムであって、
　前記検出装置は、前記電力線における電流又は電圧の異常を検知した場合に、光通信線を介して前記遮断装置に光信号を送信し、
　前記遮断装置は、前記光信号を受信した場合に、前記電力線の開路を行う
　遮断システム。
（付記項２）
　ループ型の直流グリッドにおいて、電力線と負荷又は電源との接点に対する一方の側と他方の側のそれぞれに、前記遮断装置及び前記検出装置を備える
　付記項１に記載の遮断システム。
（付記項３）
　ループ型の直流グリッドにおいて、前記検出装置と前記遮断装置とを交互に備える
　付記項１に記載の遮断システム。
（付記項４）
　バス型の直流配線において、バス配線の端点に接続される負荷又は電源に対して前記検出装置及び前記遮断装置を備える
　付記項１に記載の遮断システム。
（付記項５）
　電力線上で使用される検出装置及び遮断装置を有する遮断システムにおける前記検出装置であって、
　前記電力線に電流又は電圧の異常が発生したか否かを判定し、異常が発生したと判定した場合に、光信号送信指示を送信する処理部と、
　前記処理部による光信号送信指示に応じて、光通信線を介して前記遮断装置に光信号を送信する発光部と
　を備える検出装置。
（付記項６）
　電力線上で使用される検出装置及び遮断装置を有する遮断システムにおける前記遮断装置であって、
　前記検出装置は、前記電力線における電流又は電圧の異常を検知した場合に、光通信線を介して前記遮断装置に光信号を送信し、
　前記光信号を受信する受光部と、
　前記光信号を受信した前記受光部からの指示に応じて、前記電力線の開路を行う開閉部と
　を備える遮断装置。
（付記項７）
　電力線上で使用される検出装置及び遮断装置を有する遮断システムにおける遮断方法であって、
　前記検出装置は、前記電力線における電流又は電圧の異常を検知した場合に、光通信線を介して前記遮断装置に光信号を送信し、
　前記遮断装置は、前記光信号を受信した場合に、前記電力線の開路を行う
　遮断方法。
（付記項８）
　コンピュータを、付記項５に記載の前記検出装置における前記処理部として機能させるためのプログラムを記憶した非一時的記憶媒体。
　以上、本実施の形態について説明したが、本発明はかかる特定の実施形態に限定されるものではなく、特許請求の範囲に記載された本発明の要旨の範囲内において、種々の変形・変更が可能である。
１０　遮断装置
１１　受光部
１２　開閉部
２０　検出装置
２１　計測部
２２　処理部
２３　発光部
３１～３５　負荷
４１～４３　電源
１０００　ドライブ装置
１００１　記録媒体
１００２　補助記憶装置
１００３　メモリ装置
１００４　ＣＰＵ
１００５　インタフェース装置
１００６　表示装置
１００７　入力装置
１００８　出力装置

Claims (8)

  1. 　電力線上で使用される検出装置及び遮断装置を有する遮断システムであって、
    　前記検出装置は、前記電力線における電流又は電圧の異常を検知した場合に、光通信線を介して前記遮断装置に光信号を送信し、
    　前記遮断装置は、前記光信号を受信した場合に、前記電力線の開路を行う
    　遮断システム。
  2. 　ループ型の直流グリッドにおいて、電力線と負荷又は電源との接点に対する一方の側と他方の側のそれぞれに、前記遮断装置及び前記検出装置を備える
    　請求項１に記載の遮断システム。
  3. 　ループ型の直流グリッドにおいて、前記検出装置と前記遮断装置とを交互に備える
    　請求項１に記載の遮断システム。
  4. 　バス型の直流配線において、バス配線の端点に接続される負荷又は電源に対して前記検出装置及び前記遮断装置を備える
    　請求項１に記載の遮断システム。
  5. 　電力線上で使用される検出装置及び遮断装置を有する遮断システムにおける前記検出装置であって、
    　前記電力線に電流又は電圧の異常が発生したか否かを判定し、異常が発生したと判定した場合に、光信号送信指示を送信する処理部と、
    　前記処理部による光信号送信指示に応じて、光通信線を介して前記遮断装置に光信号を送信する発光部と
    　を備える検出装置。
  6. 　電力線上で使用される検出装置及び遮断装置を有する遮断システムにおける前記遮断装置であって、
    　前記検出装置は、前記電力線における電流又は電圧の異常を検知した場合に、光通信線を介して前記遮断装置に光信号を送信し、
    　前記光信号を受信する受光部と、
    　前記光信号を受信した前記受光部からの指示に応じて、前記電力線の開路を行う開閉部と
    　を備える遮断装置。
  7. 　電力線上で使用される検出装置及び遮断装置を有する遮断システムにおける遮断方法であって、
    　前記検出装置は、前記電力線における電流又は電圧の異常を検知した場合に、光通信線を介して前記遮断装置に光信号を送信し、
    　前記遮断装置は、前記光信号を受信した場合に、前記電力線の開路を行う
    　遮断方法。
  8. 　コンピュータを、請求項５に記載の前記検出装置における前記処理部として機能させるためのプログラム。
PCT/JP2023/024676 2023-07-03 2023-07-03 遮断システム、検出装置、遮断装置、遮断方法、及びプログラム Ceased WO2025009033A1 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
PCT/JP2023/024676 WO2025009033A1 (ja) 2023-07-03 2023-07-03 遮断システム、検出装置、遮断装置、遮断方法、及びプログラム

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/JP2023/024676 WO2025009033A1 (ja) 2023-07-03 2023-07-03 遮断システム、検出装置、遮断装置、遮断方法、及びプログラム

Publications (1)

Publication Number Publication Date
WO2025009033A1 true WO2025009033A1 (ja) 2025-01-09

Family

ID=94171586

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2023/024676 Ceased WO2025009033A1 (ja) 2023-07-03 2023-07-03 遮断システム、検出装置、遮断装置、遮断方法、及びプログラム

Country Status (1)

Country Link
WO (1) WO2025009033A1 (ja)

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS57149633U (ja) * 1981-03-16 1982-09-20
JP2020124025A (ja) * 2019-01-30 2020-08-13 日立Ｇｅニュークリア・エナジー株式会社 短絡電流遮断回路
JP2022029843A (ja) * 2020-08-05 2022-02-18 東芝エネルギーシステムズ株式会社 電力変換装置、制御方法、及びプログラム

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS57149633U (ja) * 1981-03-16 1982-09-20
JP2020124025A (ja) * 2019-01-30 2020-08-13 日立Ｇｅニュークリア・エナジー株式会社 短絡電流遮断回路
JP2022029843A (ja) * 2020-08-05 2022-02-18 東芝エネルギーシステムズ株式会社 電力変換装置、制御方法、及びプログラム

Similar Documents

Publication Publication Date Title
JP6246062B2 (ja) 直流発電システムおよび直流発電システムの保護方法
KR102228090B1 (ko) 이상 상태의 신속한 차단이 가능한 태양광 발전 시스템
CN103299501B (zh) 光伏系统的电弧故障缓解
EP2862252B1 (en) A power bay protection device and a method for protecting power bays
US20160149393A1 (en) Power distribution systems and methods of operating power distribution systems with partial differential protection
CN103344882A (zh) 一种含分布式电源配电网故障定位方法及系统
KR101706591B1 (ko) 화재 예방을 위한 트립 기능을 갖는 태양광 발전 시스템
JP2023517215A (ja) 光発電システム、光発電インバータ、直流コンバイナボックス
CN102497002A (zh) 一种直流输电工程完全双重化保护冗余系统
CN203135421U (zh) 一种弧光保护系统
WO2025009033A1 (ja) 遮断システム、検出装置、遮断装置、遮断方法、及びプログラム
KR102258898B1 (ko) 분산형 전원 단독운전 방지 시스템 및 방법
JP6698414B2 (ja) 送電回線保護システム
WO2023199376A1 (ja) 制御装置、給電システム、制御方法およびプログラム
WO2025126283A1 (ja) 装置
CN108011352B (zh) 一种光伏并网系统的电压保护装置
JP7435757B2 (ja) 給電システム、地絡検知方法、及びプログラム
CN113964801B (zh) 用于高压线路保护装置的距离保护优化方法和装置
KR102958526B1 (ko) 보호계전기, 이를 포함하는 전면정전 방지 시스템 및 이를 이용하는 전면정전 방지 방법
JP2015057000A (ja) 単独運転検出装置
Jejurkar et al. Effectiveness of hybrid differential-adaptive overcurrent protection scheme for microgrid
EP4492601A1 (en) Photovoltaic power generation system, fault protection method and device therefor, combiner box thereof, and inverter thereof
WO2025126284A1 (ja) 装置
WO2025181962A1 (ja) 装置、及び給電システム
WO2024105742A1 (ja) 遮断装置、給電システム、制御装置、整定値決定方法、及びプログラム

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 23944285

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE
