WO2024176341A1 - 計算装置、計算方法およびプログラム - Google Patents

計算装置、計算方法およびプログラム Download PDF

Info

Publication number
WO2024176341A1
WO2024176341A1 PCT/JP2023/006200 JP2023006200W WO2024176341A1 WO 2024176341 A1 WO2024176341 A1 WO 2024176341A1 JP 2023006200 W JP2023006200 W JP 2023006200W WO 2024176341 A1 WO2024176341 A1 WO 2024176341A1
Authority
WO
WIPO (PCT)
Prior art keywords
input power
transmission line
channel
channels
calculation device
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2023/006200
Other languages
English (en)
French (fr)
Inventor
健太 広瀬
大樹 佐久間
崇文 深谷
雅弘 中川
剛志 関
崇 宮村
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
NTT Inc
Original Assignee
Nippon Telegraph and Telephone Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Nippon Telegraph and Telephone Corp filed Critical Nippon Telegraph and Telephone Corp
Priority to PCT/JP2023/006200 priority Critical patent/WO2024176341A1/ja
Priority to JP2025501969A priority patent/JPWO2024176341A1/ja
Publication of WO2024176341A1 publication Critical patent/WO2024176341A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04B—TRANSMISSION
    • H04B10/00—Transmission systems employing electromagnetic waves other than radio-waves, e.g. infrared, visible or ultraviolet light, or employing corpuscular radiation, e.g. quantum communication
    • H04B10/25—Arrangements specific to fibre transmission
    • H04B10/2507—Arrangements specific to fibre transmission for the reduction or elimination of distortion or dispersion
    • H04B10/2537—Arrangements specific to fibre transmission for the reduction or elimination of distortion or dispersion due to scattering processes, e.g. Raman or Brillouin scattering
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04J—MULTIPLEX COMMUNICATION
    • H04J14/00—Optical multiplex systems
    • H04J14/02—Wavelength-division multiplex systems

Definitions

  • the present invention relates to a calculation device, a calculation method, and a program.
  • FIG. 6A is a conceptual diagram of power transition between channels.
  • the first horizontal axis indicates frequency, and the second horizontal axis indicates wavelength.
  • the channel value (channel i) is smaller on the right side of the horizontal axis and larger on the left side.
  • the channel adjacent to channel i on the high-frequency short-wavelength side (right) is channel i-1.
  • the channel adjacent to channel i on the low-frequency long-wavelength side (left) is channel i+1.
  • the wavelength value corresponding to the channel is smaller on the right side of the horizontal axis and larger on the left side ( ⁇ i+1 > ⁇ i > ⁇ i-1 ).
  • the frequency value is larger on the right side of the horizontal axis and smaller on the left side (f i+1 ⁇ f i ⁇ f i-1 ).
  • the optical signal of each channel is transmitted through the optical fiber over a predetermined span length.
  • the power P i-1 of the channel adjacent to channel i on the higher frequency/shorter wavelength side (right) transitions to the power P i of channel i.
  • the power P i of channel i transitions to the power P i+1 of the channel adjacent to channel i on the lower frequency/longer wavelength side (left).
  • the signal quality of the post-transmission power of each channel varies depending on the wavelength.
  • the post-transmission power P i-1 , etc. of a channel adjacent to channel i on the higher frequency/shorter wavelength side (right) has a larger loss as the frequency increases.
  • the post-transmission power P i+1 , etc. of a channel adjacent to channel i on the lower frequency/longer wavelength side (left) has a smaller loss as the frequency decreases. Therefore, as shown by the two-dot chain line in Fig. 6B, the spectrum of the post-transmission power of each channel has a downward slope (tilt) to the right.
  • Hiroki Kawahara, Kohei Saito, Sachio Suda, Takeshi Seki, and Hideki Maeda “Cancellation of Static and Dynamic Power Transitions induced by inter-band Stimulated Raman Scattering in C+L-band WDM Transmission,” 25th OptoElectronics and Communications Conference, Taipei, Taiwan, Oct. 2020.
  • Fukutaro Hamaoka Kyo Minoguchi, Takeo Sasai, Asuka Matsushita, Masanori Nakamura, Seiji Okamoto, Etsushi Yamazaki, and Yoshiaki Kisaka, “150.3-Tb/s Ultra-Wideband (S, C, and L Bands) Single-Mode Fiber Transmission over 40 -km Using >519Gb/s/ ⁇ PDM-128QAM Signals,” 44th European Conference on Optical Communication, Rome, Italy, Sept. 2018.
  • DWDM Dense Wavelength Division Multiplexing
  • C-band Conventional band
  • L-band Long wavelength band
  • the wavelength and frequency of the C-band are (1530-1565 nm, 191.56-195.94 THz).
  • the wavelength and frequency of the L-band are (1565-1625 nm, 184.49-191.56 THz). Therefore, the wavelength band of the C-band or L-band is approximately 4.8 THz wide.
  • the present invention aims to solve the above problem and calculate the input power that eliminates the gradient in signal quality during transmission in DWDM using two adjacent bands.
  • the calculation device is a calculation device that calculates the input power of each channel in two adjacent bands to an optical fiber transmission line, and is characterized in that the transition of power in the transmission line due to the influence of stimulated Raman scattering depends on the number of existing channels in the optical fiber transmission line, and calculates the input power that eliminates the gradient in signal quality using a coefficient that indicates the gradient of the input power spectrum.
  • FIG. 1 is a schematic configuration diagram of a system including a computing device according to an embodiment.
  • FIG. 1 is a schematic diagram of a wavelength multiplexing network.
  • FIG. 1 is a schematic diagram of a power spectrum.
  • 4 is a flowchart showing a flow of processing of the computing device according to the first embodiment.
  • 10 is a flowchart showing a process flow of a computing device according to a second embodiment.
  • 11 is a graph showing signal quality according to an example and a comparative example.
  • FIG. 2 is a hardware configuration diagram illustrating an example of a computer that realizes the functions of a computing device according to an embodiment.
  • FIG. 2 is a conceptual diagram of power transition between channels.
  • FIG. 1 is a conceptual diagram of the tilt of a power spectrum.
  • the optical transmission system 1 includes a network equipment monitoring device 10 and a network device 20.
  • the network equipment monitoring device 10 is configured, for example, by a network element operation system (NE-OpS).
  • the network equipment monitoring device 10 includes a control unit 11 that monitors the network device 20.
  • the network device 20 is, for example, an optical transmission device such as a ROADM (Reconfigurable Optical Add/Drop Multiplexer).
  • the network device 20 includes, for example, a transponder 21, a wavelength selective switch (WSS) 22, an optical amplifier unit 23, and a control unit 24.
  • WSS wavelength selective switch
  • the number of network devices 20 is arbitrary. When distinguishing between the three network devices shown in FIG. 1, they are written as NE1, NE2, and NE3, and when not distinguishing between them, they are written as network device 20.
  • an electrical signal is input from an external communication device to the transponder 21 of the network device NE1
  • this electrical signal is converted to an optical signal by the transponder 21, multiplexed by the wavelength selective switch 22, amplified by the optical amplifier 23, and then transmitted to the outside.
  • This optical signal is amplified, for example, by the optical amplifier 23 of the network device NE3.
  • This amplified optical signal is amplified, for example, by the optical amplifier 23 of the network device NE2, then demultiplexed by the wavelength selective switch 22, received by the transponder 21, and transmitted to a communication device (not shown).
  • this optical transmission system 1 is for bidirectional communication.
  • the network device NE3 is a device specialized in amplifying optical signals.
  • optical fiber transmission lines F1 to F11 are laid between multiple buildings B1 to B6, forming a wavelength multiplexing network.
  • At least one network device 20 is installed in each of the buildings B1 to B6.
  • the network device 20 includes a calculation device 30.
  • the control units 24 of the NE1 and NE2, which are optical transmission devices such as ROADMs, include the calculation device 30 (see FIG. 1).
  • the calculation device 30 calculates the input power of each channel in two adjacent bands to an optical fiber transmission line.
  • the calculation device 30 assumes that the transition of power in the transmission line due to the influence of stimulated Raman scattering depends on the number of existing channels in the optical fiber transmission line, and calculates the input power that eliminates the gradient of the signal quality using a coefficient indicating the gradient of the input power spectrum.
  • the calculation device 30 does not require optimization through iterative calculation.
  • the calculation device 30 executes calculation of the input power of each channel based on the relational expression of the transmission line fiber input power.
  • the relational expression of the transmission line fiber input power relates the transmission line fiber input power ratio of adjacent channels as a coefficient indicating the slope of the input power spectrum.
  • the relational expression of the transmission line fiber input power is based on OSNR, which is a signal quality parameter expressed assuming that the loss coefficient of the transmission line fiber and the noise figure of the amplifier are uniform with respect to frequency. This relational expression of the transmission line fiber input power can make the incoming power for each span uniform.
  • OSNR is an abbreviation for Optical Signal to Noise Ratio.
  • the calculation device 30 can calculate the input power of each channel based on the following formula (2), with the signal quality parameter being the OSNR expressed by the following formula (1):
  • OSNR i OSNR of channel i
  • P i transmission fiber input power of channel i [W]
  • LOSS i span loss of channel i (including the effect of stimulated Raman scattering)
  • F noise figure of the amplifier
  • N number of spans
  • h Planck's constant [mJ s]
  • f i frequency of channel i [THz]
  • f r frequency of noise bandwidth [THz]
  • ⁇ loss coefficient of the transmission fiber [km -1 ]
  • r coefficient indicating the slope of the input power spectrum, which is the ratio of the transmission fiber input power of adjacent channels
  • k slope of the Raman gain coefficient [km -1 W -1 THz -1 ]
  • f channel spacing [THz]
  • L span length [km]
  • ⁇ 1 utilization rate of band 1
  • ⁇ 2 utilization rate of band 2
  • M maximum number of channels.
  • the two adjacent bands consist of the L band and the C band, as shown in Figure 2B.
  • Channel 1 (ch 1) is set to the C band
  • channel M (ch M) is set to the L band.
  • band 1 is the C band
  • band 2 is the L band.
  • the two adjacent bands can also be composed of the C band and the S band.
  • the wavelength and frequency of the S band are (1460-1530 nm, 195.94-205.34 THz).
  • Band 1 is the S band and Band 2 is the C band.
  • the two adjacent bands can also be composed of the U band (Ultralong wavelength band) and the L band.
  • Band 1 is the L band and Band 2 is the U band.
  • the (wavelength, frequency) of the U band is (1625-1675 nm, 178.97-184.49 THz).
  • the type of the optical fiber transmission line is not particularly limited.
  • the type of the optical fiber transmission line may be, for example, G.652 SMF (single mode optical fiber), G.653 DSF (Dispersion-shifted fiber), or G.654 CSF (Cut-off shifted fiber).
  • the span length is not particularly limited. The span length may be, for example, 0-1000 km.
  • the optical transmission system 1 can use, for example, optical fiber for undersea systems or optical fiber for terrestrial systems.
  • the optical transmission system 1 is configured to accommodate fluctuations in the number of existing channels in the optical fiber transmission path, which is particularly required for terrestrial systems.
  • the channel arrangement within each band is not important. Flexible grids are accommodated by replacing channels with grids.
  • the input power of the optical fiber transmission line is adjusted by one or all of the amplifiers, attenuators, and wavelength selective switches, for example, by control from the network equipment monitoring device 10 via an interface.
  • the amplifiers, attenuators, and wavelength selective switches can be devices that support multiple bands, or devices that support a single band. When multiple bands need to be multiplexed or demultiplexed, this is done by either or both of a coupler and a wavelength selective switch.
  • the input power of the optical fiber transmission line can also be adjusted by one or all of the amplifiers, attenuators, and wavelength selective switches, by control from an EMS (Element Management System) (not shown) via an interface.
  • EMS lement Management System
  • the network device 20 may be, for example, a transmission device having any or all of the functions of add, drop, and cross connect.
  • the control units 24 of the network devices NE1 and NE2 are described as being equipped with the computing device 30, this is not limiting.
  • the control unit 24 of the network device NE3 may also be equipped with the computing device 30.
  • the control unit 11 of the network equipment monitoring device 10 and an EMS may also be equipped with the computing device 30.
  • the calculation device 30 searches for and determines a coefficient indicating the slope of the input power spectrum based on the GSNR when the incoming OSNR is uniform, under the condition that the GSNR of the highest frequency channel is maximum when the incoming OSNR is uniform and the highest frequency channel has the highest input power among all channels.
  • the calculation device 30 calculates the transmission line fiber input power for all channels using the determined coefficient.
  • GSNR is an abbreviation for Generalized signal-to-noise ratio.

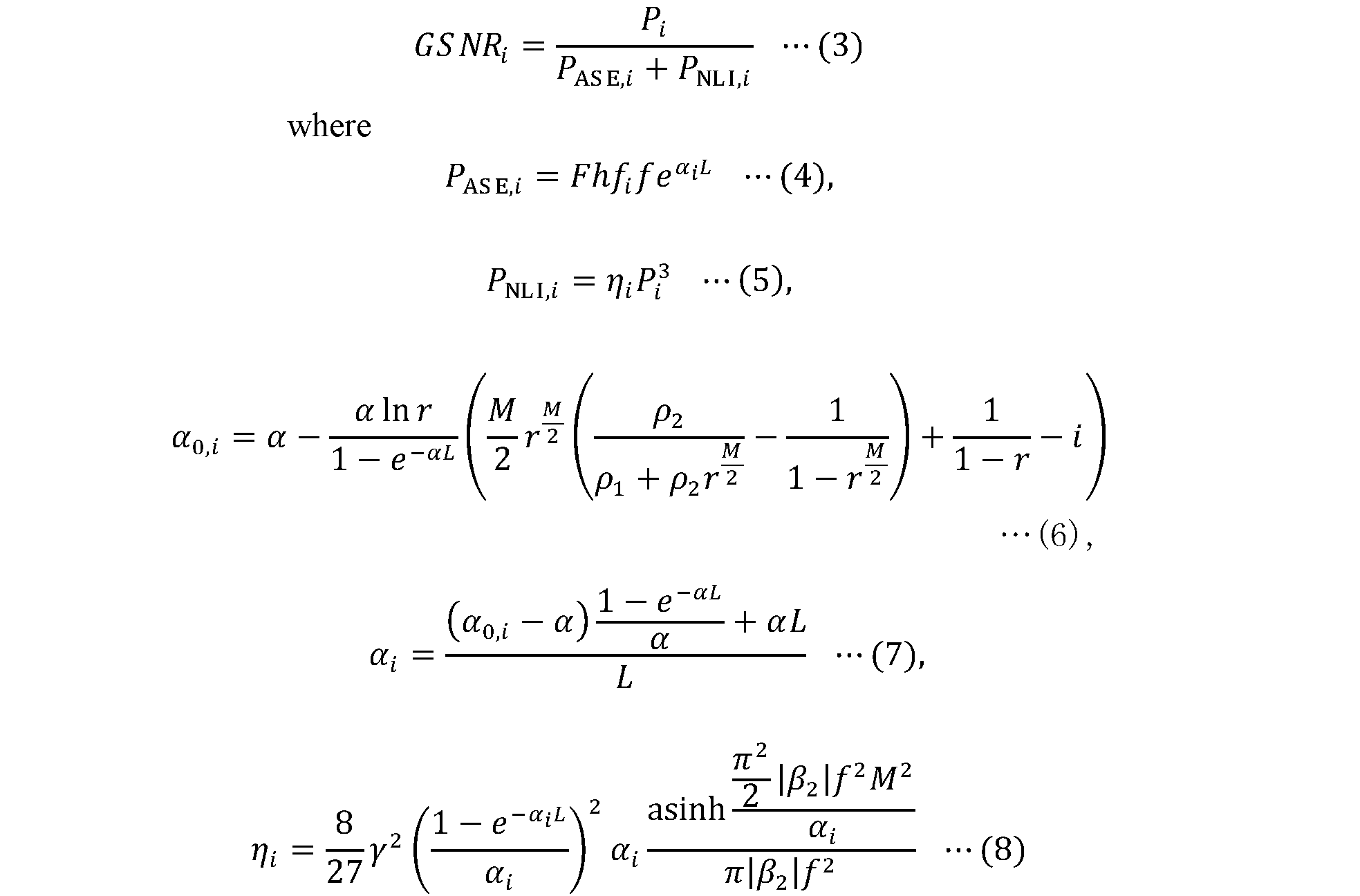

  • the calculation device 30 uses, for example, the following formula (3) as the GSNR when the incoming OSNR is uniform.
  • the highest frequency channel is assumed to be channel 1.
  • the coefficient indicating the slope of the input power spectrum is assumed to be the transmission line fiber input power ratio r.
  • GSNR i GSNR of channel i
  • P ASE,i linear noise power of channel i [W]
  • P NLI,i nonlinear noise power of channel i [W]
  • h Planck's constant [J s]
  • ⁇ 0,i loss coefficient of channel i just after input to the transmission fiber [km -1 ]
  • ⁇ i loss coefficient of channel i averaged along the length of the transmission fiber [km -1 ]
  • ⁇ i nonlinear noise coefficient of channel i [W -2 ]
  • ⁇ nonlinear coefficient [km -1 W -1 ]
  • ⁇ 2 group velocity dispersion [ps 2 km -1 ].
  • the unit prefix p indicates 10 -12 .
  • the calculation device 30 first searches for the coefficient r at which the GSNR of channel 1 is maximized based on formula (3) (step S11). Then, the calculation device 30 fixes the coefficient r and calculates the input power based on formula (2) (step S12). Note that the calculation device 30 according to the first embodiment can also calculate the GSNR for all channels based on formula (3) using the input power calculated for all channels.
  • the calculation device 30 according to the second embodiment adjusts the input power calculated by the calculation device 30 according to the first embodiment to calculate a corrected input power.
  • the calculation device 30 according to the second embodiment uses, for calculation, the transmission line fiber input power for all channels calculated based on the coefficient determined by searching and the relational expression of the transmission line fiber input power, and the GSNR for all channels when the incoming OSNR is uniform.
  • the calculation device 30 fixes the optical fiber transmission line input power of the highest frequency channel, and calculates the corrected input power by adjusting the optical fiber transmission line input power of each channel so as to cancel the GSNR difference between the channels.
  • the calculation device 30 calculates a corrected input power by substituting r determined by the calculation device 30 according to the first embodiment, the transmission line fiber input power P i for all channels calculated based on the formula (2), and the GSNR i for all channels calculated based on the formula (3) into the right side of the following formula (9).
  • the accent of P on the left side of formula (9) is a hat.
  • Hat P i is the input power obtained by correcting P i . lnr indicates the natural logarithm of r.
  • the calculation device 30 calculates the GSNR based on the formula (3) (step S13). Then, the calculation device 30 corrects the input power based on the formula (9) (step S14). The calculation device 30 can calculate the input power that eliminates the gradient of the signal quality by taking into account the change in the amount of stimulated Raman scattering generated by using the formula (9). Note that the calculation device 30 can also calculate the GSNR for all channels based on the formula (3) by using the input power corrected for all channels.
  • the first simulation is a verification experiment of the effect of eliminating the gradient of the signal quality by the computing device 30 according to the first embodiment.
  • the maximum number of channels M is set to 160. Note that the maximum number of channels M is the maximum value of the number of channels that can be set.
  • the calculation device 30 of the first embodiment calculated the transmission fiber input power P i for all channels under the condition that the GSNR 1 of channel 1 is maximum based on the formula (3).
  • the transmission fiber input power P i is an input power of the short wavelength band that is previously increased and has a slope.
  • this P i was used to calculate the GSNR i for all channels again based on the formula (3).
  • the result at this time was set as Example 1.
  • the GSNR was calculated when the input power was flat. The result at this time was set as Comparative Example 1.
  • Figure 4 is a graph showing the results of the first simulation.
  • the horizontal axis of the graph indicates frequency, and the vertical axis indicates GSNR.
  • the thin line indicates Example 1
  • the dashed line indicates Comparative Example 1.
  • the GSNR is 18.4 dB at channel number 160 (186.55 THz)
  • the GSNR is 17.2 dB at channel number 81 (190.50 THz)
  • the difference between them is 1.2 dB.
  • the GSNR is 16.7 dB at channel number 80 (192.15 THz)
  • the GSNR is 15.1 dB at channel number 1 (196.10 THz), and the difference between them is 1.6 dB.
  • the GSNR is 17.1 dB at channel number 160 (186.55 THz), the GSNR is 16.8 dB at channel number 81 (190.50 THz), and the difference between them is 0.3 dB. Also, the GSNR is 16.6 dB at channel number 80 (192.15 THz), and the GSNR is 15.9 dB at channel number 1 (196.10 THz), and the difference between them is 0.7 dB. In the first embodiment, the minimum GSNR is 15.9 dB. As shown in Fig. 4, in Comparative Example 1, since no special measures were taken, a gradient in signal quality occurred. In Example 1, the gradient in signal quality was clearly eliminated. Example 1 also showed good results in improving the variation in signal quality due to wavelength.
  • the GSNR obtained by full search optimization of the offset-tilt method was calculated.
  • the result was designated as Comparative Example 2.
  • the two-dot chain line indicates Comparative Example 2.
  • the GSNR is 16.2 dB at channel number 160 (186.55 THz)
  • the GSNR is 16.3 dB at channel number 81 (190.50 THz)
  • the difference between them is -0.1 dB.
  • the GSNR is 16.3 dB at channel number 80 (192.15 THz)
  • the GSNR is 16.2 dB at channel number 1 (196.10 THz)
  • the difference between them is 0.1 dB.
  • the minimum GSNR is 16.2 dB.
  • the minimum GSNR (15.9 dB) in Example 1 is smaller than the GSNR (16.2 dB) of the lowest quality channel obtained in Comparative Example 2. This suggests that there is room for improving the signal quality by relaxing the condition of uniform incoming OSNR in Example 1.
  • the calculation device 30 of the second embodiment which relaxes the condition of uniform incoming OSNR, is expected to further improve the signal quality.
  • the second simulation is a verification experiment of the effect of eliminating the gradient of the signal quality by the calculation device 30 according to the second embodiment.
  • the simulation conditions are the same as those of the first simulation.
  • the calculation device 30 according to the second embodiment adjusts the input power calculated by the calculation device 30 according to the first embodiment based on the formula (9) to calculate the corrected input power.
  • the GSNR i is calculated again for all channels based on the formula (3) using the corrected input power. This result is set as Example 2.
  • Example 4 also shows the results of the second simulation.
  • the bold line indicates Example 2.
  • the GSNR is 16.2 dB at channel number 160 (186.55 THz)
  • the GSNR is 16.3 dB at channel number 81 (190.50 THz), and the difference between them is -0.1 dB.
  • the GSNR is 16.4 dB at channel number 80 (192.15 THz)
  • the GSNR is 16.1 dB at channel number 1 (196.10 THz)
  • the minimum GSNR in Example 2 is 16.1 dB. 4
  • Example 2 shows good results in that the signal quality gradient is eliminated and the variation in signal quality due to wavelength is improved, similar to Example 1.
  • the spectrum of signal quality is flatter.
  • the calculation device 30 according to the second embodiment can maximize the GSNR of the lowest quality channel by equalizing the GSNR by lowering the input power of the channel with an excessive GSNR in the first embodiment through the operation based on the formula (9).
  • the operation of correcting the input power P i based on the formula (9) hardly changes the nonlinear effect (P NLI,i ).
  • P NLI,i the nonlinear effect
  • the input power of the high frequency side channel where P i is large hardly changes.
  • the low frequency side channel where P i is small has originally small nonlinear effect.
  • P NLI,i is included in the denominator of the right side of the formula (3) and is defined by the formula (5).
  • ⁇ i on the right side of the formula (5) is defined by the formula (8).
  • this operation changes the amount of stimulated Raman scattering that occurs, which can be described by a relational expression with the total input power. Therefore, the amount by which the GSNR difference is reduced is the amount by which the change in the amount of stimulated Raman scattering generated is subtracted from the change in the amount of P i
  • the power of the low frequency channel is reduced, so that the power lost from P 1 by stimulated Raman scattering is reduced, and the GSNR 1 is improved.
  • the computing device 30 according to each embodiment is realized by a computer 900 having a configuration as shown in Fig. 5.
  • Fig. 5 is a hardware configuration diagram showing an example of the computer 900 that realizes the functions of the computing device 30 according to this embodiment.
  • the computer 900 has a CPU (Central Processing Unit) 901, a ROM (Read Only Memory) 902, a RAM (Random Access Memory) 903, a HDD (Hard Disk Drive) 904, an input/output I/F (Interface) 905, a communication I/F 906, and a media I/F 907.
  • CPU Central Processing Unit
  • ROM Read Only Memory
  • RAM Random Access Memory
  • HDD Hard Disk Drive
  • I/F Interface
  • the CPU 901 operates based on programs stored in the ROM 902 or the HDD 904.
  • the ROM 902 stores a boot program executed by the CPU 901 when the computer 900 starts up, programs related to the hardware of the computer 900, and the like.
  • the CPU 901 controls an input device 910 such as a mouse or keyboard, and an output device 911 such as a display or printer, via an input/output I/F 905.
  • the CPU 901 acquires data from the input device 910 via the input/output I/F 905, and outputs generated data to the output device 911.
  • a GPU Graphics Processing Unit
  • a processor may be used as a processor in addition to the CPU 901.
  • the HDD 904 stores the programs executed by the CPU 901 and the data used by the programs.
  • the communication I/F 906 receives data from other devices via the communication network 920 and outputs the data to the CPU 901, and also transmits data generated by the CPU 901 to other devices via the communication network 920.
  • the media I/F 907 reads the program or data stored in the recording medium 912 and outputs it to the CPU 901 via the RAM 903.
  • the CPU 901 loads the program related to the target processing from the recording medium 912 onto the RAM 903 via the media I/F 907, and executes the loaded program.
  • the recording medium 912 is an optical recording medium such as a DVD (Digital Versatile Disc) or a PD (Phase change rewritable Disk), a magneto-optical recording medium such as an MO (Magneto Optical disk), a magnetic recording medium, or a semiconductor memory, etc.
  • the CPU 901 realizes the functions of the computing device 30 by executing a program loaded onto the RAM 903.
  • the HDD 904 stores data in the RAM 903.
  • the CPU 901 reads and executes a program related to the target processing from the recording medium 912.
  • the CPU 901 can also read a program related to the target processing from another device via the communication network 920.
  • the calculation device 30 calculates the input power of each channel in two adjacent bands to an optical fiber transmission line, and is characterized in that it assumes that the transition of power in the transmission line due to the influence of stimulated Raman scattering depends on the number of existing channels in the optical fiber transmission line, and calculates the input power that eliminates the gradient of the signal quality using the coefficient r that indicates the gradient of the input power spectrum.
  • the calculation device 30 calculates the input power of each channel in two adjacent bands. Therefore, the calculation device 30 can calculate how much the input power of the short wavelength band should be boosted in advance, optimally, to keep the signal quality constant from the short wavelength band to the long wavelength band on the receiving side.
  • the calculation device 30 is characterized in that it performs calculations of the input power of each channel based on a relational equation for the transmission line fiber input power that makes the incoming power for each span uniform based on the OSNR, which is a signal quality parameter expressed by assuming that the loss coefficient of the transmission line fiber and the noise figure of the amplifier are uniform with respect to frequency, and which relates the transmission line fiber input power ratio of adjacent channels as a coefficient indicating the slope of the input power spectrum.
  • the calculation device 30 calculates the input power of each channel in two adjacent bands based on the relational equation for the transmission line fiber input power.
  • the relational equation for the transmission line fiber input power relates the transmission line fiber input power ratio of adjacent channels as a coefficient indicating the slope of the input power spectrum, and since it makes the incoming power for each span uniform, it is possible to make the incoming OSNR uniform.
  • the calculation device 30 can calculate the input power that eliminates the slope of the signal quality in DWDM.
  • the calculation device 30 is characterized in that it searches for and determines coefficients based on the GSNR when the incoming OSNR is uniform, under the condition that the GSNR of the highest frequency channel is maximum when the incoming OSNR is uniform and the highest frequency channel has the highest input power among all channels, and uses the determined coefficients to calculate the transmission path fiber input power for all channels.
  • the calculation device 30 searches for coefficients under the condition that the GSNR of the highest frequency channel is maximized at this time, thereby maximizing the signal quality after uniformizing it. In other words, the calculation device 30 maximizes the signal quality of the channel with the lowest signal quality.
  • the input power calculated based on the relational expression using the coefficients determined at this time becomes the input power that eliminates the gradient of the signal quality. Therefore, the calculated input power can flatten the signal quality that normally has a gradient such that the GSNR of the channel increases as the frequency decreases.
  • the calculation device 30 is characterized in that it uses the determined coefficients, the transmission line fiber input power for all channels calculated based on the relational expression, and the GSNR for all channels when the incoming OSNR is uniform to fix the optical fiber transmission line input power of the highest frequency channel and calculate the corrected input power by adjusting the optical fiber transmission line input power of each channel so as to cancel out the GSNR difference between the channels.
  • the calculation device 30 fixes the optical fiber transmission line input power of the highest frequency channel and adjusts the optical fiber transmission line input power of each channel to cancel out the GSNR difference between channels, so that the input power of a channel with an excessive GSNR can be reduced. Therefore, the calculation device 30 can maximize the signal quality while standardizing it.
  • the calculation method is a calculation method of a calculation device 30 that calculates the input power to an optical fiber transmission line for each channel in two adjacent bands, and is characterized in that the calculation device 30 assumes that the transition of power in the transmission line due to the influence of stimulated Raman scattering depends on the number of existing channels in the optical fiber transmission line, and calculates the input power that eliminates the gradient in signal quality using a coefficient that indicates the gradient of the input power spectrum.
  • the calculation device 30 calculates the input power of each channel in two adjacent bands. Therefore, the calculation device 30 can calculate how much the input power of the short wavelength band should be boosted in advance, optimally, to keep the signal quality and incoming power constant from the short wavelength band to the long wavelength band on the receiving side.

Landscapes

  • Engineering & Computer Science (AREA)
  • Computer Networks & Wireless Communication (AREA)
  • Signal Processing (AREA)
  • Physics & Mathematics (AREA)
  • Electromagnetism (AREA)
  • Optical Communication System (AREA)

Abstract

計算装置（３０）は、隣り合う２つのバンドにおける各チャネルの光ファイバ伝送路への入力パワーを計算する。計算装置（３０）は、誘導ラマン散乱の影響による伝送路中パワーの遷移を光ファイバ伝送路内既存チャネル数に依存するものとし、入力パワースペクトルの傾きを示す係数を用いて、信号品質の傾斜を解消する入力パワーを計算することを特徴とする。計算装置（３０）は、着信側で、短波長帯から長波長帯まで、信号品質を一定にするために、短波長帯の入力パワーを予めどのくらい持ち上げることが最適であるのかを計算することができる。

Description

計算装置、計算方法およびプログラム
　本発明は、計算装置、計算方法およびプログラムに関する。
　波長多重伝送で発生する光ファイバ非線形光学効果の一つとして、誘導ラマン散乱(SRS：Stimulated Raman Scattering) によるチャネル (波長) 間のパワー遷移が知られている（例えば非特許文献１～４参照）。
　図６Ａは、チャネル間のパワー遷移の概念図である。第１の横軸は周波数を示し、第２の横軸は波長を示す。ここでは、各チャネルの入力パワーが等しいものとする。チャネルの値（チャネルｉ）は、横軸において右側が小さく左側が大きい。チャネルiから見て高周波数短波長側（右）に隣接するチャネルはチャネルi-1である。チャネルiから見て低周波数長波長側（左）に隣接するチャネルはチャネルi+1である。なお、チャネルに対応する波長の値は、横軸において右側が小さく左側が大きい（λi+1 > λi > λi-1 ）。一方、周波数の値は、横軸において右側が大きく左側が小さい（fi+1< fi < fi-1 ）。
　各チャネルの光信号は、所定のスパン長に亘って光ファイバを伝送される。このとき、SRSにより、チャネルiよりも高周波数短波長側（右）に隣接するチャネルのパワーPi-1等は、チャネルiのパワーPiの側に遷移する。また、チャネルiのパワーPiは、低周波数長波長側（左）に隣接するチャネルのパワーPi+1の側に遷移する。
　そのため、各チャネルの伝送後パワーは、波長による信号品質のばらつきが生じる。例えば図６Ｂに示すように、チャネルiよりも高周波数短波長側（右）に隣接するチャネルの伝送後パワーPi-1等は、高周波数になるほど損失が大きくなる。また、チャネルiよりも低周波数長波長側（左）に隣接するチャネルの伝送後パワーPi+1等は、低周波数になるほど損失が小さくなる。したがって、図６Ｂに二点鎖線で示すように、各チャネルの伝送後パワーのスペクトルには右下がりの傾き（チルト）が生じる。
広瀬健太, 深谷崇文, 中川雅弘, 関剛志, 宮村崇, "マルチバンド波長多重ネットワークにおける波長多重数変化を考慮した誘導ラマン散乱影響の解析," 信学技報, vol. 121, no. 386, PN2021-57, pp. 29-32, Mar. 2022. DANIEL SEMRAU,ROBERT KILLEY,POLINA BAYVEL, "Achievable rate degradation of ultra-wideband coherent fiber communication systems due to stimulated Raman scattering," Optics Express, vol.25, no.12, 13024-13034, June 2017. Hiroki Kawahara, Kohei Saito, Sachio Suda, Takeshi Seki, and Hideki Maeda, "Cancellation of Static and Dynamic Power Transitions induced by inter-band Stimulated Raman Scattering in C+L-band WDM Transmission," 25th OptoElectronics and Communications Conference, Taipei, Taiwan, Oct. 2020. Fukutaro Hamaoka, Kyo Minoguchi, Takeo Sasai, Asuka Matsushita, Masanori Nakamura, Seiji Okamoto, Etsushi Yamazaki, and Yoshiaki Kisaka,  "150.3-Tb/s Ultra-Wideband (S, C, and L Bands) Single-Mode Fibre Transmission over 40-km Using >519Gb/s/λ PDM-128QAM Signals," 44th European Conference on Optical Communication, Rome, Italy, Sept. 2018.
　従来のシングルバンド、すなわち、C 帯（Conventional band）またはL 帯（Long wavelength band）の波長帯域を用いる超高密度波長多重技術（DWDM: Dense Wavelength Division Multiplexing）においては、チャネル間のパワー遷移の影響は無視できる程度であると言える。なお、C 帯の（波長、周波数）は、(1530-1565 nm, 191.56-195.94 THz)である。L 帯の（波長、周波数）は、(1565-1625 nm, 184.49-191.56 THz)である。よって、C 帯またはL 帯の波長帯域は、約 4.8 THz 幅である。
　一方、C + L 帯 (約 10 THz 幅)のようなマルチバンドを用いるDWDMを想定した場合、チャネル間のパワー遷移の影響が顕在化し、波長による信号品質のばらつき等の問題が生じる。例えばC帯のパワーが光伝搬中にL帯側に移ると、C帯に過剰損失が発生し、光到達点において、信号パワーが落ち過ぎてしまう。そこで、従来、パワー遷移が発生する短波長帯の光の入力パワーを強めて、受信側（出力側）で、短波長帯から長波長帯まで、受信パワーを一定にする技術が提案されてきた。しかし、従来技術では、例えば、実験により受信パワーの変化する割合を調べて、その値を基に、波長毎の入力パワー（送信パワー）を調整するなどの対処が必要であった。従来技術では、隣り合う２つのバンドを用いるDWDMにおいて、伝送時の信号品質を均一化した上で最大化するように光ファイバ伝送路の入力パワーを最適化することができなかった。
　そこで、本発明では、上記の問題を解決し、隣り合う２つのバンドを用いるDWDMにおいて、伝送時の信号品質の傾斜を解消する入力パワーを計算することを課題とする。
　本発明に係る計算装置は、隣り合う２つのバンドにおける各チャネルの光ファイバ伝送路への入力パワーを計算する計算装置であって、誘導ラマン散乱の影響による伝送路中パワーの遷移を光ファイバ伝送路内既存チャネル数に依存するものとし、入力パワースペクトルの傾きを示す係数を用いて、信号品質の傾斜を解消する入力パワーを計算することを特徴とする。
　本発明によれば、隣り合う２つのバンドを用いるDWDMにおいて伝送時の信号品質の傾斜を解消する入力パワーを計算することができる。
実施形態に係る計算装置を含むシステムの概略構成図である。 波長多重ネットワークの模式図である。 パワースペクトルの模式図である。 第１実施形態に係る計算装置の処理の流れを示すフローチャートである。 第２実施形態に係る計算装置の処理の流れを示すフローチャートである。 実施例および比較例に係る信号品質を示すグラフである。 実施形態に係る計算装置の機能を実現するコンピュータの一例を示すハードウェア構成図である。 チャネル間のパワー遷移の概念図である。 パワースペクトルの傾斜の概念図である。
　以下、本実施形態に係る計算装置について図面を参照して詳細に説明する。
［システム構成の概要］
　図１に示すように、光伝送システム１は、ネットワーク設備監視装置１０と、ネットワーク装置２０と、を備えている。ネットワーク設備監視装置１０は、例えば、NE-OpS（Network element operation system）で構成される。ネットワーク設備監視装置１０は、ネットワーク装置２０を監視する制御部１１を備えている。
　ネットワーク装置２０は、例えばＲＯＡＤＭ（Reconfigurable Optical Add/Drop Multiplexer）等の光伝送装置である。ネットワーク装置２０は、例えば、トランスポンダ２１と、波長選択スイッチ（Wavelength Selective Switch：WSS）２２と、光増幅部２３と、制御部２４と、を備えている。ネットワーク装置２０の台数は任意である。図１に示す３つのネットワーク装置を区別する場合、NE1、NE2、NE3と表記し、区別しない場合、ネットワーク装置２０と表記する。
　例えば外部の通信装置から電気信号が、ネットワーク装置NE1のトランスポンダ２１に入力すると、この電気信号は、トランスポンダ２１によって光信号に変換され、波長選択スイッチ２２で合波され、光増幅部２３で増幅された後に、外部に送信される。この光信号は、例えばネットワーク装置NE3の光増幅部２３で増幅される。この増幅された光信号は、例えばネットワーク装置NE2の光増幅部２３で増幅された後に波長選択スイッチ２２で分波され、トランスポンダ２１で受信されて図示しない通信装置へ送信される。なお、この光伝送システム１は双方向通信である。また、ネットワーク装置NE3は、光信号の増幅に特化した装置である。
　図２Ａに示すように、複数の建物Ｂ１～Ｂ６の間には、光ファイバ伝送路Ｆ１～Ｆ１１が敷設され、波長多重ネットワークが形成される。各建物Ｂ１～Ｂ６には、少なくとも１つのネットワーク装置２０が配置される。
　ネットワーク装置２０は、計算装置３０を備えている。ここでは、ＲＯＡＤＭ等の光伝送装置であるNE1，NE2の制御部２４が、計算装置３０を備えている（図１参照）。
　計算装置３０は、隣り合う２つのバンドにおける各チャネルの光ファイバ伝送路への入力パワーを計算する。計算装置３０は、誘導ラマン散乱の影響による伝送路中パワーの遷移を光ファイバ伝送路内既存チャネル数に依存するものとし、入力パワースペクトルの傾きを示す係数を用いて、信号品質の傾斜を解消する入力パワーを計算する。計算装置３０は、反復計算による最適化を必要としない。
　計算装置３０は、伝送路ファイバ入力パワーの関係式に基づいて、各チャネルの入力パワーの計算を実行する。伝送路ファイバ入力パワーの関係式は、隣り合うチャネルの伝送路ファイバ入力パワー比を、入力パワースペクトルの傾きを示す係数として関係づけたものである。伝送路ファイバ入力パワーの関係式は、伝送路ファイバの損失係数およびアンプの雑音指数が周波数に対して均一であると仮定して表される信号品質のパラメータであるOSNRに基づいている。この伝送路ファイバ入力パワーの関係式は、スパンごとの着信パワーを均一にすることができる。なお、OSNRは、Optical Signal to Noise Ratioの略である。
　たとえば、計算装置３０は、信号品質のパラメータを次の数式（１）で表されるOSNRとして、次の数式（２）に基づいて、各チャネルの入力パワーの計算を実行することができる。
Figure JPOXMLDOC01-appb-M000001
　ここで、i: チャネル番号 (i = 1 が最高周波数)、OSNRi: チャネル i の OSNR、Pi: チャネル i の伝送路ファイバ入力パワー [W]、LOSSi: チャネル i のスパン損失 (誘導ラマン散乱による影響を含む)、F: アンプの雑音指数、N: スパン数、h: プランク定数 [mJ s]、fi: チャネル i の周波数 [THz]、fr: 雑音帯域幅の周波数 [THz]、α: 伝送路ファイバの損失係数 [km-1]、r: 入力パワースペクトルの傾きを示す係数であって、隣り合うチャネルの伝送路ファイバ入力パワー比、k: ラマン利得係数の傾き [km-1 W-1 THz-1]、f: チャネル間隔 [THz]、L: スパン長 [km]、ρ1: バンド 1 の利用率、ρ2: バンド 2 の利用率、M: 最大チャネル数、とする。なお、単位の接頭語m, T, k は、それぞれ10-3，1012，103を示す。
　隣り合う２つのバンドは、一例として図２Ｂに示すように、L帯とC帯で構成されている。チャネル1（ch 1）はC帯に設定され、チャネルM（ch M）はL帯に設定される。この例では、高周波側から順番に、バンド 1はC帯であり、バンド 2はL帯である。
　なお、隣り合う２つのバンドは、C帯とS帯で構成することもできる。S 帯の（波長、周波数）は、(1460-1530 nm, 195.94-205.34 THz)である。この例では、高周波側から順番に、バンド 1はS帯であり、バンド 2はC帯である。
　また、隣り合う２つのバンドは、U帯（Ultralong wavelength band）とL帯で構成することもできる。この例では、高周波側から順番に、バンド 1はL帯であり、バンド 2はU帯である。U帯の（波長、周波数）は、(1625-1675 nm, 178.97-184.49 THz)である。
　光伝送システム１において、光ファイバ伝送路の種別は、特に限定されない。光ファイバ伝送路の種別は、例えば、G.652 SMF（single mode optical fiber）、G.653 DSF（Dispersion-shifted fiber）、G.654 CSF（Cut-off shifted fiber）とすることもできる。光伝送システム１において、スパン長は、特に限定されない。スパン長は、例えば、0-1000 kmとすることもできる。
　光伝送システム１は、例えば海底システム用光ファイバを用いたり、陸上システム用光ファイバを用いたりすることができる。本実施形態では、光伝送システム１は、特に陸上システムで求められる光ファイバ伝送路内既存チャネル数の変動に対応するように構成される。なお、各バンド内のチャネル配置は問わない。フレキシブル・グリッドについては、チャネルをグリッドと読み換えることで対応する。
　光ファイバ伝送路入力パワーの調整は、例えばネットワーク設備監視装置１０から、インタフェースを介した制御により、増幅器、減衰器、波長選択スイッチのうちの１つまたは全部によって行う。ここで、増幅器、減衰器、波長選択スイッチは、複数バンド対応の機器とすることもできるし、単一バンド対応の機器とすることもできる。複数バンドの合波や分波が必要な場合、カプラおよび波長選択スイッチのいずれか又は両方によって行う。なお、光ファイバ伝送路入力パワーの調整は、図示しないＥＭＳ（Element Management System）から、インタフェースを介した制御により、増幅器、減衰器、波長選択スイッチのうちの１つまたは全部によって行うように構成することもできる。
　ネットワーク装置２０は、例えば、アド、ドロップ、クロスコネクトのいずれか、又は全部の機能を有する伝送装置とすることもできる。
　ネットワーク装置NE1，NE2の制御部２４が、計算装置３０を備えていることとしたが、これに限らない。例えばネットワーク装置NE3の制御部２４が、計算装置３０を備えることもできる。また、ネットワーク設備監視装置１０の制御部１１や図示しないＥＭＳが、計算装置３０を備えることもできる。
［第１実施形態］
　第１実施形態に係る計算装置３０は、着信 OSNR が均一のときのGSNRに基づいて、着信 OSNR が均一かつ最高周波数チャネルが全チャネル中の最高入力パワーであるときに最高周波数チャネルのGSNRが最大値となる条件で、入力パワースペクトルの傾きを示す係数を探索して決定する。計算装置３０は、決定した係数を用いて、伝送路ファイバ入力パワーを全チャネルについて算出する。なお、GSNRは、Generalized signal-to-noise ratioの略である。計算装置３０は、着信 OSNR が均一のときのGSNRとして、たとえば、次の数式（３）を用いる。ここで、最高周波数チャネルは、チャネル 1であるものとする。入力パワースペクトルの傾きを示す係数は、伝送路ファイバ入力パワー比rであるものとする。
Figure JPOXMLDOC01-appb-M000002
　ここで、GSNRi: チャネル i の GSNR、PASE,i: チャネル i の線形雑音パワー [W]、PNLI,i: チャネル i の非線形雑音パワー [W]、h: プランク定数 [J s]、α0,i: チャネル i の伝送路ファイバ入力直後の損失係数 [km-1]、αi: チャネル i の伝送路ファイバ長手方向で平均した損失係数 [km-1]、ηi: チャネル i の非線形雑音係数 [W-2]、γ: 非線形係数 [km-1 W-1]、β2: 群速度分散 [ps2 km-1]、とする。なお、単位の接頭語p は10-12を示す。
　第１実施形態に係る計算装置３０は、図３Ａに示すように、まず、数式（３）に基づいて、チャネル１のGSNRが最大となるときの係数ｒを探索する（ステップＳ１１）。そして、計算装置３０は、係数 r を固定し、数式（２）に基づいて入力パワーを算出する（ステップＳ１２）。なお、第１実施形態に係る計算装置３０は、全チャネルについて算出した入力パワーを用いて、数式（３）に基づいて、全チャネルについてのGSNRを算出することもできる。
［第２実施形態］
　第２実施形態に係る計算装置３０は、第１実施形態に係る計算装置３０で算出した入力パワーを調整して、補正された入力パワーを算出する。第２実施形態に係る計算装置３０は、探索して決定した係数と、伝送路ファイバ入力パワーの関係式に基づいて算出した全チャネルについての伝送路ファイバ入力パワーと、着信 OSNR が均一のときの全チャネルについてのGSNRと、を計算に用いる。計算装置３０は、最高周波数チャネルの光ファイバ伝送路入力パワーを固定し、チャネル間の GSNR差を打ち消すように各チャネルの光ファイバ伝送路入力パワーを調整することで、補正された入力パワーを算出する。
　たとえば、第２実施形態に係る計算装置３０は、第１実施形態に係る計算装置３０で決定した rと、数式（２）に基づいて算出した全チャネルについての伝送路ファイバ入力パワー Piと、数式（３）に基づいて全チャネルについて算出したGSNRiと、を以下の数式（９）の右辺に代入することによって、補正された入力パワーを算出する。なお、数式（９）の左辺においてＰのアクセントはハットである。ハットＰiは、Ｐiを補正した入力パワーである。lnrは rの自然対数を示す。
Figure JPOXMLDOC01-appb-M000003
　第２実施形態に係る計算装置３０は、図３Ｂに示すように、ステップＳ１１，Ｓ１２に続いて、数式（３）に基づいて、GSNRを算出する（ステップＳ１３）。そして、計算装置３０は、数式（９）に基づいて入力パワーを補正する（ステップＳ１４）。
　計算装置３０は、数式（９）を用いることで、誘導ラマン散乱発生量の変化を考慮して、信号品質の傾斜を解消する入力パワーを算出することができる。なお、計算装置３０は、全チャネルについて補正した入力パワーを用いて、数式（３）に基づいて、全チャネルについてのGSNRを算出することもできる。
　次に、計算装置３０の効果を確認するために行った２つのシミュレーションについて順次説明する。
（第１シミュレーション）
　第１シミュレーションは、第１実施形態に係る計算装置３０による信号品質の傾斜を解消する効果の検証実験である。シミュレーション条件としては、最大チャネル数Mを１６０とした。なお、最大チャネル数Mは、設定されるチャネル数の最大値である。
　C帯側の192.15～196.10 THzにおいて、中心周波数間隔f=50[GHz]で、チャネル数80（チャネル番号1～80）の周波数fiを設定した。
　L帯側の186.55～190.50 THzにおいて、中心周波数間隔f=50[GHz]で、チャネル数80（チャネル番号81～160）の周波数fiを設定した。
　第1実施形態の計算装置３０は、数式（３）に基づいてチャネル 1 の GSNR1 が最大値となる条件で、伝送路ファイバ入力パワー Piを全チャネルについて算出した。なお、伝送路ファイバ入力パワーPiは、短波長帯の入力パワーを予め持ち上げたものであり傾斜がついている。次に、検証のために、この Piを用いて、あらためて数式（３）に基づいてGSNRiを全チャネルについて算出した。このときの結果を実施例１とした。一方、入力パワーがフラットな場合についてGSNRを算出した。このときの結果を比較例１とした。
　図４は、第１シミュレーションの結果を示すグラフである。グラフの横軸は周波数を示し、縦軸はGSNRを示す。グラフにおいて細線が実施例１を示し、破線が比較例１を示す。比較例１では、例えばチャネル番号160（186.55 THz）においてGSNRが18.4 dBであり、チャネル番号81（190.50 THz）においてGSNRが17.2 dBであり、それらの差は1.2 dBである。またチャネル番号80（192.15 THz）においてGSNRが16.7 dBであり、チャネル番号1（196.10 THz）においてGSNRが15.1 dBであり、それらの差は1.6 dBである。
　実施例１では、例えばチャネル番号160（186.55 THz）においてGSNRが17.1 dBであり、チャネル番号81（190.50 THz）においてGSNRが16.8 dBであり、それらの差は0.3 dBである。またチャネル番号80（192.15 THz）においてGSNRが16.6 dBであり、チャネル番号1（196.10 THz）においてGSNRが15.9 dBであり、それらの差は0.7 dBである。実施例１において最小のGSNRは15.9 dBである。
　図４に示すように、比較例１では、なんら工夫をしていないので、信号品質の傾斜が発生した。実施例１では、明らかに信号品質の傾斜が解消された。また、実施例１は、波長による信号品質のばらつきを改善できる良好な結果を示している。
　なお、参考として、オフセット・チルト法の全探索最適化で得られるGSNRを算出した。このときの結果を比較例２とした。図４のグラフにおいて、二点鎖線が比較例２を示す。比較例２では、例えばチャネル番号160（186.55 THz）においてGSNRが16.2 dBであり、チャネル番号81（190.50 THz）においてGSNRが16.3 dBであり、それらの差は-0.1 dBである。またチャネル番号80（192.15 THz）においてGSNRが16.3 dBであり、チャネル番号1（196.10 THz）においてGSNRが16.2 dBであり、それらの差は0.1 dBである。比較例２において最小のGSNRは16.2 dBである。
　したがって、実施例１において最小のGSNR（15.9 dB）は、比較例２で得られる最低品質チャネルの GSNR（16.2 dB）よりも小さい。このことは、実施例１において着信 OSNR 均一の条件を緩和することで、信号品質を改善する余地があることを示唆している。すなわち、着信 OSNR 均一の条件を緩和した第２実施形態の計算装置３０は、信号品質をさらに改善することが予想される。
（第２シミュレーション）
　第２シミュレーションは、第２実施形態に係る計算装置３０による信号品質の傾斜を解消する効果の検証実験である。シミュレーション条件は、第１シミュレーションの条件と同様である。第２実施形態の計算装置３０は、第１実施形態に係る計算装置３０で算出した入力パワーを、数式（９）に基づいて調整し、補正された入力パワーを算出した。次に、検証のために、この補正された入力パワーを用いて、あらためて数式（３）に基づいて、GSNRiを全チャネルについて算出した。この結果を実施例２とした。
　図４は、第２シミュレーションの結果も示している。グラフにおいて、太線が実施例２を示している。実施例２では、例えばチャネル番号160（186.55 THz）においてGSNRが16.2 dBであり、チャネル番号81（190.50 THz）においてGSNRが16.3 dBであり、それらの差は-0.1 dBである。また、チャネル番号80（192.15 THz）においてGSNRが16.4 dBであり、チャネル番号1（196.10 THz）においてGSNRが16.1 dBであり、それらの差は0.3 dBである。実施例２において最小のGSNRは16.1 dBである。
　図４に示すように、実施例２は、実施例１と同様に信号品質の傾斜が解消され、波長による信号品質のばらつきを改善できる良好な結果を示している。加えて、実施例２では、信号品質のスペクトルが、よりフラットになった。
　第２実施形態に係る計算装置３０は、数式（９）に基づく操作によって、実施例１においてGSNR が過剰なチャネルの入力パワーを下げて GSNR を均一化することで最低品質チャネルの GSNR を最大化することができる。その理由を２つ挙げることができる。
　第１に、入力パワーＰiを数式（９）に基づいて補正する操作は、非線形影響 (PNLI, i) をほとんど変化させないからである。この操作によると、Ｐi が大きな高周波数側チャネルの入力パワーは、ほとんど変化しない。また、Ｐi が小さな低周波数側チャネルは、もともと非線形影響が小さい。なお、PNLI, i は、数式（３）の右辺の分母に含まれており、数式（５）で定義される。数式（５）の右辺のηiは、数式（８）で定義される。
　第２に、この操作により、誘導ラマン散乱の発生量が変化するからである。誘導ラマン散乱の発生量は、総入力パワーとの関係式で記述できる。
　したがって、Ｐi の変化量から誘導ラマン散乱発生量の変化量を引いた量が、GSNR 差を縮める量になる。実施例２は、低周波数側チャネルのパワーが小さくなることで、誘導ラマン散乱によってＰ1 が奪われるパワーが小さくなり、GSNR1 が改善している。
［ハードウェア構成］
　各実施形態に係る計算装置３０は、例えば図５に示すような構成のコンピュータ９００によって実現される。図５は、本実施形態に係る計算装置３０の機能を実現するコンピュータ９００の一例を示すハードウェア構成図である。コンピュータ９００は、CPU（Central Processing Unit）９０１、ROM（Read Only Memory）９０２、RAM（Random Access Memory）９０３、HDD（Hard Disk Drive）９０４、入出力I/F（Interface）９０５、通信I/F９０６およびメディアI/F９０７を有する。
　CPU９０１は、ROM９０２またはHDD９０４に記憶されたプログラムに基づき作動する。ROM９０２は、コンピュータ９００の起動時にCPU９０１により実行されるブートプログラムや、コンピュータ９００のハードウェアに係るプログラム等を記憶する。
　CPU９０１は、入出力I/F９０５を介して、マウスやキーボード等の入力装置９１０、および、ディスプレイやプリンタ等の出力装置９１１を制御する。CPU９０１は、入出力I/F９０５を介して、入力装置９１０からデータを取得するともに、生成したデータを出力装置９１１へ出力する。なお、プロセッサとしてCPU９０１とともに、GPU（Graphics Processing Unit）等を用いても良い。
　HDD９０４は、CPU９０１により実行されるプログラムおよび当該プログラムによって使用されるデータ等を記憶する。通信I/F９０６は、通信網９２０を介して他の装置からデータを受信してCPU９０１へ出力し、また、CPU９０１が生成したデータを、通信網９２０を介して他の装置へ送信する。
　メディアI/F９０７は、記録媒体９１２に格納されたプログラムまたはデータを読み取り、RAM９０３を介してCPU９０１へ出力する。CPU９０１は、目的の処理に係るプログラムを、メディアI/F９０７を介して記録媒体９１２からRAM９０３上にロードし、ロードしたプログラムを実行する。記録媒体９１２は、DVD（Digital Versatile Disc）、PD（Phase change rewritable Disk）等の光学記録媒体、MO（Magneto Optical disk）等の光磁気記録媒体、磁気記録媒体、又は半導体メモリ等である。
　例えば、コンピュータ９００が各実施形態に係る計算装置３０として機能する場合、CPU９０１は、RAM９０３上にロードされたプログラムを実行することにより計算装置３０の機能を実現する。また、HDD９０４には、RAM９０３内のデータが記憶される。CPU９０１は、目的の処理に係るプログラムを記録媒体９１２から読み取って実行する。この他、CPU９０１は、他の装置から通信網９２０を介して目的の処理に係るプログラムを読み込むこともできる。
［効果］
　以上説明したように、計算装置は、隣り合う２つのバンドにおける各チャネルの光ファイバ伝送路への入力パワーを計算する計算装置３０であって、誘導ラマン散乱の影響による伝送路中パワーの遷移を光ファイバ伝送路内既存チャネル数に依存するものとし、入力パワースペクトルの傾きを示す係数ｒを用いて、信号品質の傾斜を解消する入力パワーを計算することを特徴とする。
　このようにすることにより、計算装置３０は、隣り合う２つのバンドにおいて各チャネルの入力パワーを計算により求める。したがって、計算装置３０は、着信側で、短波長帯から長波長帯まで、信号品質を一定にするために、短波長帯の入力パワーを予めどのくらい持ち上げることが最適であるのかを計算することができる。
　計算装置３０は、伝送路ファイバの損失係数およびアンプの雑音指数が周波数に対して均一であると仮定して表される信号品質のパラメータであるOSNRに基づいてスパンごとの着信パワーを均一にする伝送路ファイバ入力パワーの関係式であって、隣り合うチャネルの伝送路ファイバ入力パワー比を入力パワースペクトルの傾きを示す係数として関係づけた関係式に基づいて、各チャネルの前記入力パワーの計算を実行することを特徴とする。
　このようにすることにより、計算装置３０は、伝送路ファイバ入力パワーの関係式に基づいて、隣り合う２つのバンドにおいて各チャネルの入力パワーを計算する。伝送路ファイバ入力パワーの関係式は、隣り合うチャネルの伝送路ファイバ入力パワー比を入力パワースペクトルの傾きを示す係数として関係づけており、スパンごとの着信パワーを均一にするので、着信OSNRを均一にすることができる。計算装置３０は、伝送路ファイバ入力パワーの関係式に適切な係数を用いることで、DWDMにおいて信号品質の傾斜を解消する入力パワーを計算することができる。
　計算装置３０は、着信 OSNR が均一のときのGSNRに基づいて、着信 OSNR が均一かつ最高周波数チャネルが全チャネル中の最高入力パワーであるときに最高周波数チャネルのGSNRが最大値となる条件で係数を探索して決定し、決定した係数を用いて、伝送路ファイバ入力パワーを全チャネルについて算出することを特徴とする。
　着信 OSNR が均一かつ最高周波数チャネルが全チャネル中の最高入力パワーであるとき、最高周波数チャネルが受ける非線形影響は常に全チャネル中で最大となる。そのため、着信 OSNR が均一のとき、最高周波数チャネルの GSNR は、常に全チャネル中で最小となる。計算装置３０は、このときに最高周波数チャネルのGSNRが最大値となる条件で係数を探索するので、信号品質を均一化した上で最大化する。つまり、計算装置３０は、最低信号品質チャネルの信号品質を最大化する。このときに決定された係数を用いて関係式に基づいて算出された入力パワーは、信号品質の傾斜を解消する入力パワーとなる。したがって、計算された入力パワーによれば、通常は周波数が低くなるほど、そのチャネルのGSNRが大きくなるような傾斜を持つ信号品質をフラットにすることができる。
　計算装置３０は、決定した係数と、関係式に基づいて算出した全チャネルについての伝送路ファイバ入力パワーと、着信 OSNR が均一のときの全チャネルについてのGSNRと、を用いて、最高周波数チャネルの光ファイバ伝送路入力パワーを固定し、チャネル間の GSNR差を打ち消すように各チャネルの光ファイバ伝送路入力パワーを調整することで、補正された入力パワーを算出することを特徴とする。
　このようにすることにより、計算装置３０は、最高周波数チャネルの光ファイバ伝送路入力パワーを固定し、チャネル間の GSNR差を打ち消すように各チャネルの光ファイバ伝送路入力パワーを調整するので、GSNRが過剰なチャネルの入力パワーを下げることができる。したがって、計算装置３０は、信号品質を均一化した上で最大化することができる。
　計算方法は、隣り合う２つのバンドにおける各チャネルの光ファイバ伝送路への入力パワーを計算する計算装置３０の計算方法であって、計算装置３０は、誘導ラマン散乱の影響による伝送路中パワーの遷移を光ファイバ伝送路内既存チャネル数に依存するものとし、入力パワースペクトルの傾きを示す係数を用いて、信号品質の傾斜を解消する入力パワーを計算することを特徴とする。
　このようにすることにより、計算装置３０は、隣り合う２つのバンドにおいて各チャネルの入力パワーを計算により求める。したがって、計算装置３０は、着信側で、短波長帯から長波長帯まで、信号品質や着信パワーを一定にするために、短波長帯の入力パワーを予めどのくらい持ち上げることが最適であるのかを計算することができる。
　なお、本発明は、以上説明した実施形態に限定されるものではなく、多くの変形が本発明の技術的思想内で当分野において通常の知識を有する者により可能である。
　１　　　光伝送システム
　１０　　ネットワーク設備監視装置（NE-OpS）
　１１　　制御部
　２０　　ネットワーク装置（NE）
　２１　　トランスポンダ
　２２　　波長選択スイッチ（WSS）
　２３　　光増幅部
　２４　　制御部
　３０　　計算装置

Claims (6)

  1. 　隣り合う２つのバンドにおける各チャネルの光ファイバ伝送路への入力パワーを計算する計算装置であって、
    　誘導ラマン散乱の影響による伝送路中パワーの遷移を光ファイバ伝送路内既存チャネル数に依存するものとし、入力パワースペクトルの傾きを示す係数を用いて、信号品質の傾斜を解消する入力パワーを計算することを特徴とする計算装置。
  2. 　伝送路ファイバの損失係数およびアンプの雑音指数が周波数に対して均一であると仮定して表される信号品質のパラメータであるOSNRに基づいてスパンごとの着信パワーを均一にする伝送路ファイバ入力パワーの関係式であって、隣り合うチャネルの伝送路ファイバ入力パワー比を前記入力パワースペクトルの傾きを示す係数として関係づけた関係式に基づいて、各チャネルの前記入力パワーの計算を実行することを特徴とする請求項１に記載の計算装置。
  3. 　着信 OSNR が均一のときのGSNRに基づいて、着信 OSNR が均一かつ最高周波数チャネルが全チャネル中の最高入力パワーであるときに最高周波数チャネルのGSNRが最大値となる条件で前記係数を探索して決定し、決定した係数を用いて、伝送路ファイバ入力パワーを全チャネルについて算出することを特徴とする請求項２に記載の計算装置。
  4. 　前記決定した係数と、前記関係式に基づいて算出した全チャネルについての伝送路ファイバ入力パワーと、着信 OSNR が均一のときの全チャネルについてのGSNRと、を用いて、最高周波数チャネルの光ファイバ伝送路入力パワーを固定し、チャネル間の GSNR差を打ち消すように各チャネルの光ファイバ伝送路入力パワーを調整することで、補正された入力パワーを算出することを特徴とする請求項３に記載の計算装置。
  5. 　隣り合う２つのバンドにおける各チャネルの光ファイバ伝送路への入力パワーを計算する計算装置の計算方法であって、
    　前記計算装置は、
    　誘導ラマン散乱の影響による伝送路中パワーの遷移を光ファイバ伝送路内既存チャネル数に依存するものとし、入力パワースペクトルの傾きを示す係数を用いて、信号品質の傾斜を解消する入力パワーを計算することを特徴とする計算方法。
  6. 　コンピュータを、請求項１から請求項４のいずれか一項に記載の計算装置として機能させるためのプログラム。
PCT/JP2023/006200 2023-02-21 2023-02-21 計算装置、計算方法およびプログラム Ceased WO2024176341A1 (ja)

Priority Applications (2)

Application Number Priority Date Filing Date Title
PCT/JP2023/006200 WO2024176341A1 (ja) 2023-02-21 2023-02-21 計算装置、計算方法およびプログラム
JP2025501969A JPWO2024176341A1 (ja) 2023-02-21 2023-02-21

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/JP2023/006200 WO2024176341A1 (ja) 2023-02-21 2023-02-21 計算装置、計算方法およびプログラム

Publications (1)

Publication Number Publication Date
WO2024176341A1 true WO2024176341A1 (ja) 2024-08-29

Family

ID=92500376

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2023/006200 Ceased WO2024176341A1 (ja) 2023-02-21 2023-02-21 計算装置、計算方法およびプログラム

Country Status (2)

Country Link
JP (1) JPWO2024176341A1 (ja)
WO (1) WO2024176341A1 (ja)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20250047389A1 (en) * 2023-07-31 2025-02-06 Fujitsu Limited Optical transmission device and transmission optical power control method
US20250132829A1 (en) * 2023-10-23 2025-04-24 Fujitsu Limited Optical power control device, optical power control method, and optical transmission system
CN120546784A (zh) * 2025-06-23 2025-08-26 北京邮电大学 一种c+l+s波段多器件配置优化方法及装置

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002368691A (ja) * 2001-06-04 2002-12-20 Hitachi Ltd 波長多重用光伝送装置および波長多重信号の光増幅方法
US6859622B1 (en) * 2000-12-26 2005-02-22 Nortel Networks Limited Predictive optimization of wavelength division multiplexed systems
JP2008042096A (ja) * 2006-08-09 2008-02-21 Fujitsu Ltd 光増幅器および光伝送システム
JP2014229913A (ja) * 2013-05-17 2014-12-08 株式会社日立製作所 Ｗｄｍ信号光中継装置、方法及びシステム
WO2019230480A1 (ja) * 2018-05-31 2019-12-05 日本電信電話株式会社 光伝送制御方法及び光伝送システム

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6859622B1 (en) * 2000-12-26 2005-02-22 Nortel Networks Limited Predictive optimization of wavelength division multiplexed systems
JP2002368691A (ja) * 2001-06-04 2002-12-20 Hitachi Ltd 波長多重用光伝送装置および波長多重信号の光増幅方法
JP2008042096A (ja) * 2006-08-09 2008-02-21 Fujitsu Ltd 光増幅器および光伝送システム
JP2014229913A (ja) * 2013-05-17 2014-12-08 株式会社日立製作所 Ｗｄｍ信号光中継装置、方法及びシステム
WO2019230480A1 (ja) * 2018-05-31 2019-12-05 日本電信電話株式会社 光伝送制御方法及び光伝送システム

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
FUKUTARO HAMAOKA: "Invited Talk] >100-Tb/s Capacity Wideband WDM Optical Transmission Technologie", TECHNICAL REPORT OF THE INSTITUTE OF ELECTRONICS, INFORMATION AND COMMUNICATION ENGINEERS., IEICE, JP, vol. 121, no. OCS-320 - OCS2021-38, 14 January 2022 (2022-01-14), JP, pages 28 - 31, XP009557001 *

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20250047389A1 (en) * 2023-07-31 2025-02-06 Fujitsu Limited Optical transmission device and transmission optical power control method
US20250132829A1 (en) * 2023-10-23 2025-04-24 Fujitsu Limited Optical power control device, optical power control method, and optical transmission system
CN120546784A (zh) * 2025-06-23 2025-08-26 北京邮电大学 一种c+l+s波段多器件配置优化方法及装置

Also Published As

Publication number Publication date
JPWO2024176341A1 (ja) 2024-08-29

Similar Documents

Publication Publication Date Title
WO2024176341A1 (ja) 計算装置、計算方法およびプログラム
US6344914B1 (en) Gain equalizer which includes a plurality of optical filters for equalizing the gain of an optical amplifier
US5546210A (en) Multi-channel optical fiber communication system
EP1410535B1 (en) Method of power control in an optical communication system
EP1025459A1 (en) Multiple wavelength bidirectional lightwave amplifier
JP5245747B2 (ja) 光増幅器および光受信モジュール
US6959149B2 (en) Power balancing in DWDM optical networks
US5689594A (en) Multiple wavelength bidirectional lightwave amplifier
WO1997024824A9 (en) Multiple wavelength bidirectional lightwave amplifier
US11115117B2 (en) Submarine optical communication control device, control method, and non-transitory computer-readable medium
JP4659498B2 (ja) 光伝送装置
WO2024176338A1 (ja) 計算装置、計算方法およびプログラム
CN1784849B (zh) 用于对光复用信号进行预加重的方法
JP3999629B2 (ja) 波長多重光伝送システムおよびその中継局
JP3895616B2 (ja) 波長多重光増幅中継伝送システム
WO2024050740A1 (en) Systems and methods for improving a performance of a communication link
US7110680B2 (en) Method and system for forward pumping Raman amplification in an optical network
JP7722585B2 (ja) 計算装置、ネットワーク装置、計算方法およびプログラム
JP7722584B2 (ja) 計算装置、計算方法およびプログラム
US6687032B1 (en) Optical equalizer
US7127173B2 (en) Method of adjusting power for a wavelength-division multiplexed optical transmission system
Liu et al. Multi-stage Programmable Raman Amplifier-based Online Transmission Optimization for Multi-band Dynamic Optical Networks
US20240388363A1 (en) Spatially distributed optical fibre based transmission link and method thereof
US20250085608A1 (en) Transmission system, apparatus, transmission method and program
Saavedra et al. Capacity increases obtained extending the transmission bandwidth in optical communication systems

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 23923995

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2025501969

Country of ref document: JP

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 2025501969

Country of ref document: JP

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 23923995

Country of ref document: EP

Kind code of ref document: A1
