Abstract

一种多工况浮力调节装置及调节方法，该浮力调节装置包括舱体(10)、推力组件、腔体组件和橡胶囊组件；腔体组件包括第一腔体(3)和第二腔体(26)；橡胶囊组件包括第一橡胶囊(12)和第二橡胶囊(17)；推力组件包括第一推力组件和第二推力组件；推力组件通过控制油和水的进出来调整浮力调节装置的体积及重力，进而调节浮力调节装置的浮力及位姿。多工况浮力调节装置及调节方法在进行浮力调节时，给出了该浮力调节装置在水中进行位姿变换时，装置重心偏移量的计算公式以及各种工况对应的浮力计算公式和状态判别方法，在进行多工况的浮力调节的同时计算出各种工况时该浮力调节装置重心(37)的位置变化，满足了实际中的各种需要且具有实用性。

Description

一种多工况浮力调节装置及调节方法 技术领域
本发明涉及海洋航行器的浮力调节设备，尤其涉及一种多工况浮力调节装置及调节方法。
背景技术
21世纪是海洋的世纪，海洋资源和主权已经成为各国追求的热点。海洋航行器的浮力调节装置用来实现航行器的下潜、上浮、悬挂、定深航行和姿态的调整，是水下航行器实现自由运动不可或缺的组成部分。专利号为CN102975835A(海水活塞调节式滑翔式潜水器)，其整体结构如图10所示，该潜水器采用了单缸的活塞缸结构，通过图中单侧活塞缸6的吸水和排水达到调节浮力的目的，但是这种结构中活塞缸的轴向尺寸太大，可调节范围太小，同时采用单缸设计结构不利于整体装置的平衡与稳定。
专利号为CN202120973457.6(一种质心浮心可调可控浮力调节姿态控制器)虽然提出在调节浮力时装置的质心会发生改变，但是并没有给出具体确定质心的计算方法和公式。
专利号为CN202020404403.3(一种浮力调节机构及具有该浮力调节机构的水下潜航器)虽然通过双向泵和三通电磁阀能实现内外油囊之间的体积变换来实现浮力调节，但是其只能实现装置的上浮和下潜两种工况，无法满足在海中所需的多种工况要求。
针对上述技术问题，如何提供一种结构可靠，可调节范围大，能够实现多种工况的浮力调节装置，并且计算出各种工况时该浮力调节装置重心的位置变化，成为亟需解决的技术问题。
发明内容
发明目的：针对现有技术中存在的问题，本发明提供一种多工况浮力调节装置及调节方法，在进行多种工况的浮力调节的同时计算出各种工况时该浮力调节装置重心的位置变化。
技术方案：本发明多工况浮力调节装置包括舱体、推力组件、腔体组件和橡胶囊组件；
腔体组件包括第一腔体和第二腔体；橡胶囊组件包括第一橡胶囊和第二橡胶囊；推力组件包括第一推力组件和第二推力组件；
推力组件通过控制油和水的进出来调整浮力调节装置的体积及重力，进而调节浮力调节装置的浮力及位姿。
第一推力组件和第二推力组件包括电推杆和活塞，活塞在电推杆的作用下移 动。
腔体组件和橡胶囊组件之间通过管道连接，腔体组件和橡胶囊组件上设有控制油或水进出的闸阀。
本发明多工况浮力调节装置的调节方法包括以下步骤：
(1)设第一腔体和第二腔体的长度为h，直径为d；第一腔体和第二腔体内装有油，浮力调节装置的重力G 装1大于浮力F 浮1；浮力调节装置水平下沉；
(2)将第一推力组件移动L，使第二腔体中的油进入第二橡胶囊；同时将第二推力组件移动L，打开闸阀，使第一腔体中的油进入第一橡胶囊，浮力调节装置的重力G 装2等于浮力F 浮2，装置水平悬浮；其中
Figure PCTCN2022077489-appb-000001
(3)将第一推力组件移动K使第二腔体中的油进入第二橡胶囊；同时将第二推力组件移动K使第一腔体中的油进入第一橡胶囊，装置的重力G 装3等于浮力F 浮3，装置水平悬浮；其中L<K≤h；
(4)将第一推力组件移动2L使第二腔体中的油进入第一橡胶囊，装置的重心偏移，装置的重力G 装4与浮力F 浮4相等，装置倾斜悬浮；
(5)将第一推力组件移动J使第二腔体中的油进入第一橡胶囊，推动第二推力组件移动J使第一腔体中的油进入第一橡胶囊，装置翻转且重心偏移，装置的重力G 装5小于浮力F 浮5；
(6)在步骤(5)的基础上，通过第一推力组件和第二推力组件向第一腔体和第二腔体吸入海水，装置的重力G 装6大于浮力F 浮6，且装置的重心偏移但在竖直方向上，装置竖直下沉。
步骤(1)中，G 装1＝G 油1+G 舱1    (1)；
G 舱1为舱体所受的重力，G 油1为整个装置中油所受的重力；
Figure PCTCN2022077489-appb-000002
V 舱为舱体的体积；H为浮力调节装置的长度，D为浮力调节装置的直径。
步骤(2)中，F 浮2＝ρ 水·g·(V 舱+V 油2)       (6)
其中V 油2为从第一腔体和第二腔体输送至橡胶囊组件中油的体积：
Figure PCTCN2022077489-appb-000003
步骤(3)中，F 浮3＝ρ 水·g·(V 舱+V 油3)    (8)
V 油3为从第一腔体和第二腔体中输送至橡胶囊组件中油的体积，
Figure PCTCN2022077489-appb-000004
步骤(4)中的F 浮4＝ρ 水·g·(V 舱+V 油4)            (8)
V 油4为从第二腔体输送至第一橡胶囊中油的体积，
Figure PCTCN2022077489-appb-000005

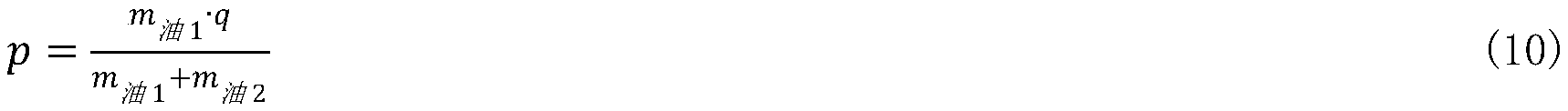

设装置中油的重心相对于第一橡胶囊中油的重心的偏移量为p,第二腔体中油的重心相对于第一橡胶囊中油的重心的偏移量为q；装置的重心相对于舱体重心偏移量为s，第一橡胶囊中油的重心相对于舱体重心偏移量为r；其中q，r为已知量，根据平行力系中心的计算公式得装置中油的重心相对于橡胶囊中油的重心偏移量p的表达式如式(10)所示：
Figure PCTCN2022077489-appb-000006
其中m 油1为第一腔体中油的质量，m 油2为第一橡胶囊中油的质量，取2L＝h，则表达式如(11)所示：
Figure PCTCN2022077489-appb-000007
装置的重心相对于舱体重心偏移量s的表达式如式(12)所示：
Figure PCTCN2022077489-appb-000008
其中m 油为整个装置中油的质量，m 舱为舱体的质量；
此时整个装置的重力G 装4等于浮力F 浮4且装置的重心向一侧偏移，装置倾斜悬浮。
步骤(5)中，F 浮5＝ρ 水·g·(V 舱+V 油5)              (13)
Figure PCTCN2022077489-appb-000009
其中V 油5为从第一腔体和第二腔体中输送至第一橡胶囊中油的体积；
设装置中油的重心相对于舱体重心的偏移量为n，装置的重心相对于舱体重心的偏移量为m，则m如式(15)所示：
Figure PCTCN2022077489-appb-000010
此时装置所受到的重力G 装5小于浮力F 浮5且装置的重心向一侧偏移，所以装置竖直悬浮。
步骤(6)中的浮力F 浮6相对于步骤(5)不变，但重力G 装6增大，如式(16)所示：
G 装6＝G 油1+G 舱1+G 水＝G 油2+G 舱2+G 水                  (16)
其中G 水为吸入装置中的水受到的重力如式(17)所示：
Figure PCTCN2022077489-appb-000011
由于G 油2+G 舱2＝F 浮2，将式(6)带入式(16)中得式(18)
Figure PCTCN2022077489-appb-000012
此时装置所受浮力F 浮6的表达式如式(19)所示：
Figure PCTCN2022077489-appb-000013
设此时装置中油的重心相对于舱体重心的偏移量为y，装置的重心相对于舱体重心偏移量为x，则x如式(20)所示：
Figure PCTCN2022077489-appb-000014
其中m 水为装置吸入海水的质量，表达式如式(21)所示：
Figure PCTCN2022077489-appb-000015
此时装置的重力G 装6大于浮力F 浮6且装置的重心向一侧偏移，所以装置竖直下沉。
有益效果：与现有技术相比，本发明具有以下优点：
(1)本发明的浮力调节装置采用对称式结构设计，配备两组电推杆以及活塞，并且铺设六组管道以及十二个阀口来控制整个装置中油和水的进出，该结构不仅增大了浮力调节范围，并且有利于装置整体的平衡与稳定。
(2)与传统的浮力调节装置相比，本发明的浮力调节装置实现了包括原始状态下的六种不同工况，实现了装置在海水中多种位姿调整，可以满足实际中的各种需要。
(3)与传统的浮力调节装置相比，本发明给出了装置在海中进行位姿变换时，装置重心偏移量的计算公式以及各种工况对应的浮力计算公式和状态判别方法，具有很强的实用性。
附图说明
图1为本发明多工况浮力调节装置示意图；
图2为本发明多工况浮力调节装置水平悬浮示意图；
图3为本发明多工况浮力调节装置水平上浮示意图；
图4为本发明多工况浮力调节装置倾斜悬浮示意图；
图5为本发明多工况浮力调节装置倾斜悬浮简图；
图6为本发明多工况浮力调节装置竖直上浮示意图；
图7为本发明多工况浮力调节装置竖直上浮简图；
图8为本发明多工况浮力调节装置竖直下沉示意图；
图9为本发明多工况浮力调节装置竖直下沉简图；
图10为现有技术中的潜水器整体结构示意图。
具体实施方式
如图1至图9所示，本发明多工况浮力调节装置包括舱体10、推力组件、腔体组件和橡胶囊组件；腔体组件包括第一腔体3和第二腔体26；橡胶囊组件包括第一橡胶囊12和第二橡胶囊17；推力组件包括第一推力组件和第二推力组件；其中第一推力组件包括第一电推杆15和第二活塞27；第二推力组件包括第二电推杆29和第一活塞8。
橡胶囊组件通过卡箍11与舱体10固定，油储藏在第一腔体3和第二腔体26中。其中左端盖2和右端盖22通过第一螺钉1固定在舱体10上；第一电推杆15和第二电推杆29通过第二螺钉14固定在舱体的基座上；第一橡胶囊12和第二橡胶囊17采用卡箍11固定于舱体上，并且在连接处开设卡槽起到稳固作用。
第一活塞8和第二活塞27外部套有O型橡胶圈9，O型密封圈9的安装部位紧凑，而且重量轻，运动摩擦阻力小，进而完成活塞与舱体之间的密封。
舱内的两组电推杆推动活塞，并且由六根管道以及十二个闸阀来控制整个装置内油和海水的进出，达到调节整个装置体积以及质量的目的，最终实现整个装置的位姿调节适应各种工况。
本发明多工况浮力调节的具体过程如下：
(1)如图1所示，浮力调节装置外形为圆柱体且其外部连接两个橡胶囊，浮力调节装置的长度为H，直径为D，第一腔体3和第二腔体26长度均为h，直径均为d。此时装置中第一腔体3中的油7未被推入第一橡胶囊12中，第二腔体26中的油7均未被推入第二橡胶囊17中，整个装置水平下沉(原始状态)。整个装置所受的重力G 装1的表达式如式(1)所示：
G 装1＝G 油1+G 舱1                           (1)
其中G 舱1为舱体所受的重力，G 油1为整个装置中油所受的重力，其表达式如式(2)所示：
G 油1＝2·ρ 油·g·V 腔                             (2)
单个腔体的容积V 腔表达式如式(3)所示：
Figure PCTCN2022077489-appb-000016
此时整个装置所受的浮力
Figure PCTCN2022077489-appb-000017
其表达式如式(4)所示：
Figure PCTCN2022077489-appb-000018
其中V 舱为整个舱体的体积其表达式如式(5)所示：
Figure PCTCN2022077489-appb-000019
此时整个装置所受到的重力G 装1大于整个装置所受到的浮力F 浮1，且此时装置的重心并没有发生改变所以装置水平下沉。
(2)如图2所示，启动第一电推杆15，推动第二活塞27向右，即向一侧移动
Figure PCTCN2022077489-appb-000020
距离(本实施例的该步骤中取
Figure PCTCN2022077489-appb-000021
)，打开5号闸阀19，6号闸阀21，使第二腔体26中的油7，通过三号管道20进入第二橡胶囊17，同时启动第二电推杆29，推动第一活塞8向左移动L距离，打开11号闸阀32，12号闸阀34，使第一腔体3中的油7通过六号管道33进入第一橡胶囊12，最终状态如图2所示。其中，第一电推杆与第二电推杆同时启动推动活塞前进，此时装置所受到的重力G 装2没有发生改变但是所受到的浮力增大为F 浮2其表达式如式(6)所示：
F 浮2＝ρ 水·g·(V 舱+V 油2)            (6)
其中V 油2为此工况下装置中从腔体组件中输送至橡胶囊组件中油的体积，其表达式如式(7)所示：
Figure PCTCN2022077489-appb-000022
此时整个装置所受到的重力G 装2等于整个装置所受到的浮力F 浮2且此时装置的重心并没有发生改变所以装置水平悬浮。
(3)如图3所示，启动第一电推杆15，推动第二活塞27向右移动K(L<K≤h)距离，打开5号闸阀19，6号闸阀21，使第二腔体26中的油7，通过三号管道20进入第二橡胶囊17，同时启动第二电推杆29，推动第一活塞8向左移动K(L<K≤h)距离，打开11号闸阀32，12号闸阀34，使第一腔体3中的油7通过六号管道33进入第一橡胶囊12。其中，第一电推杆与第二电推杆同时启动推动活塞前进，此时装置所受到的重力G 装3没有发生改变但是所受到的浮力增大为F 浮3其表达式如式(8)所示：
F 浮3＝ρ 水·g·(V 舱+V 油3)              (8)
其中V 油3为此工况下装置中从第一腔体和第二腔体中输送至橡胶囊组件中油的体积，其表达式如式(9)所示：
Figure PCTCN2022077489-appb-000023
由于整个装置所受到的重力G 装3＝G 装2，而整个装置所受到的浮力F 浮3>F 浮2且此时装置的重心没有发生改变所以装置水平上浮。
(4)如图4所示，启动第一电推杆15，推动第二活塞27向右，即向右侧移动2L距离，同时打开3号闸阀13，4号闸阀18，使第二腔体26中的油7，通 过二号管道16进入第一橡胶囊12，最终状态如图5所示，装置向左倾斜，整个装置的重心37向左偏移，但是此时装置所受重力与浮力相互抵消，装置倾斜悬浮在水中。由于整个装置对称，该步骤中，通过控制另外一端的设备来调节位姿，即启动第二电推杆29，推动第一活塞8向左侧移动2L距离，同时打开9号闸阀28，10号闸阀31，使第一腔体3中的油7，通过五号管道30进入第二橡胶囊17，装置发生向右倾斜，整个装置的重心37向右发生偏移，但是此时装置所受重力与浮力相互抵消，装置倾斜悬浮在水中。此时装置所受到的重力G 装4并没有发生改变但是所受到的浮力F 浮4其表达式如式(8)所示：
F 浮4＝ρ 水·g·(V 舱+V 油4)            (8)
其中V 油4为此工况下装置中从第二腔体中输送至第一橡胶囊中油的体积，其表达式如式(9)所示：
Figure PCTCN2022077489-appb-000024
设此时整个装置中油的重心36相对于橡胶囊中油的重心40的偏移量为p,腔体中油的重心39相对于橡胶囊中油的重心40的偏移量为q。整个装置的重心37相对于舱体重心38偏移量为s，橡胶囊中油的重心40相对于舱体重心38移量为r。其中，q，r均为已知量。根据平行力系中心的计算公式得整个装置中油的重心36相对于橡胶囊中油的重心40偏移量p的表达式如式(10)所示：
Figure PCTCN2022077489-appb-000025
其中m 油1为第一腔体中油的质量，m 油2为第一橡胶囊中油的质量，此处由于取2L＝h，因此其表达式如(11)所示：
Figure PCTCN2022077489-appb-000026
整个装置的重心37相对于舱体重心38偏移量s的表达式如式(12)所示：
Figure PCTCN2022077489-appb-000027
其中m 油为整个装置中油的质量，m 舱为整个舱体的质量；
此时整个装置所受到的重力G 装4等于整个装置所受到的浮力F 浮4，且装置的重心发生左偏所以装置倾斜悬浮。
(5)如图6所示，启动第一电推杆15，推动第二活塞27向右移动J(L<J≤h)距离(此处取J＝h)，打开3号闸阀13，4号闸阀18，使第二腔体26中的油7，通过二号管道16进入第一橡胶囊12，同时启动第二电推杆29，推动第一活塞8向左移动J距离，打开11号闸阀32，12号闸阀34，使第一腔体3中的油7通过六号管道33进入第一橡胶囊12，最终状态如图7所示。装置发生翻转，整个装 置的重心37向左发生偏移，此时装置所受重力小于浮力，装置在水中竖直上浮。此时装置所受到的重力G 装5不变，所受到的浮力F 浮5其表达式如式(13)所示：
F 浮5＝ρ 水·g·(V 舱+V 油5)                               (13)
其中V 油5为此工况下装置中从第一腔体和第二腔体中输送至第一橡胶囊中油的体积，其表达式如式(14)所示：
Figure PCTCN2022077489-appb-000028
设此时整个装置中油的重心36相对于舱体重心38偏移量为n，整个装置的重心37相对于舱体重心38偏移量为m，则m的表达式如式(15)所示：
Figure PCTCN2022077489-appb-000029
此时整个装置所受到的重力G 装5小于整个装置所受到的浮力F 浮5且装置的重心发生左偏所以装置竖直悬浮。
(6)如图8所示，在步骤(5)的基础上，关闭所有闸阀与管道，打开1号闸阀4，2号闸阀6，7号闸阀23，8号闸阀25，启动第一电推杆15和第二电推杆29拉回活塞，通过一号管道5，四号管道24向第一腔体和第二腔体中吸入海水35直至充满整个腔体。最终状态如图9所示，装置发生吸水后竖直下沉，整个装置的重心仍在竖直方向上，此时装置所受重力大于浮力，装置在水中竖直下沉。此时装置所受浮力F 浮6相对于步骤(5)来说没有发生改变但受到的重力G 装6增大其表达式如式(16)所示：
G 装6＝G 油1+G 舱1+G 水＝G 油2+G 舱2+G 水                          (16)
其中G 水为吸入装置中水受到的重力，其表达式如式(17)所示：
Figure PCTCN2022077489-appb-000030
由于G 油2+G 舱2＝F 浮2，将式(6)带入式(16)中得式(18)
Figure PCTCN2022077489-appb-000031
此时装置所受浮力F 浮6其表达式如式(19)所示：
Figure PCTCN2022077489-appb-000032
设此时整个装置中油的重心36相对于舱体重心38偏移量为y，整个装置的重心37相对于舱体重心38偏移量为x，则x的表达式如式(20)所示：
Figure PCTCN2022077489-appb-000033
其中m 水为装置吸入海水的质量，表达式如式(21)所示：
Figure PCTCN2022077489-appb-000034
此时整个装置所受到的重力G 装6大于整个装置所受到的浮力F 浮6且装置的重心发生左偏所以装置竖直下沉。

Claims (10)

  1. 一种多工况浮力调节装置，其特征在于：包括舱体(10)、推力组件、腔体组件和橡胶囊组件；
    所述腔体组件包括第一腔体(3)和第二腔体(26)；所述橡胶囊组件包括第一橡胶囊(12)和第二橡胶囊(17)；所述推力组件包括第一推力组件和第二推力组件；
    所述推力组件通过控制油和水的进出来调整所述浮力调节装置的体积及重力，进而调节浮力调节装置的浮力及位姿。
  2. 根据权利要求1所述的多工况浮力调节装置，其特征在于：所述第一推力组件和第二推力组件包括电推杆和活塞，所述活塞在电推杆的作用下移动。
  3. 根据权利要求1所述的多工况浮力调节装置，其特征在于：所述腔体组件和橡胶囊组件之间通过管道连接，所述腔体组件和橡胶囊组件上设有控制油或水进出的闸阀。
  4. 一种如权利要求1所述的多工况浮力调节装置的调节方法，其特征在于：包括以下步骤：
    (1)设第一腔体(3)和第二腔体(26)的长度为h，直径为d；第一腔体和第二腔体内装有油，浮力调节装置的重力G 装1大于浮力F 浮1；所述浮力调节装置水平下沉；
    (2)将第一推力组件移动L，使第二腔体(26)中的油(7)进入第二橡胶囊(17)；同时将第二推力组件移动L，使第一腔体(3)中的油进入第一橡胶囊(12)，所述浮力调节装置的重力G 装2等于浮力F 浮2，所述装置水平悬浮；其中
    Figure PCTCN2022077489-appb-100001
    (3)将第一推力组件移动K使第二腔体(26)中的油(7)进入第二橡胶囊(17)；同时将第二推力组件移动K使第一腔体(3)中的油进入第一橡胶囊(12)，所述装置的重力G 装3等于浮力F 浮3，所述装置水平悬浮；其中L<K≤h；
    (4)将第一推力组件移动2L使第二腔体(26)中的油进入第一橡胶囊(12)，所述装置的重心偏移，装置的重力G 装4等于浮力F 浮4，所述装置倾斜悬浮；
    (5)将第一推力组件移动J使第二腔体(26)中的油进入第一橡胶囊(12)，推动第二推力组件移动J使第一腔体(3)中的油进入第一橡胶囊(12)，所述装置翻转且重心偏移，所述装置的重力G 装5小于浮力F 浮5；
    (6)在步骤(5)的基础上，通过第一推力组件和第二推力组件向第一腔体和第二腔体吸入海水，所述装置的重力G 装6大于浮力F 浮6，且装置的重心偏移但在竖直方向上，装置竖直下沉。
  5. 根据权利要求4所述的多工况浮力调节装置的调节方法，其特征在于： 步骤(1)中，G 装1＝G 油1+G 舱1  (1)；G 舱1为舱体所受的重力，G 油1为整个装置中油所受的重力；
    Figure PCTCN2022077489-appb-100002
    V 舱为舱体的体积；H为浮力调节装置的长度，D为浮力调节装置的直径。
  6. 根据权利要求4所述的多工况浮力调节装置的调节方法，其特征在于：步骤(2)中，所述F 浮2＝ρ 水·g·(V 舱+V 油2)    (6)
    其中V 油2为从第一腔体和第二腔体输送至橡胶囊组件中油的体积：
    Figure PCTCN2022077489-appb-100003
  7. 根据权利要求4所述的多工况浮力调节装置的调节方法，其特征在于：步骤(3)中，所述F 浮3＝ρ 水·g·(V 舱+V 油3)  (8)；
    V 油3为从第一腔体和第二腔体中输送至橡胶囊组件中油的体积，
    Figure PCTCN2022077489-appb-100004
  8. 根据权利要求4所述的多工况浮力调节装置的调节方法，其特征在于：步骤(4)中的F 浮4＝ρ 水·g·(V 舱+V 油4)   (8)；
    V 油4为从第二腔体输送至第一橡胶囊中油的体积，
    Figure PCTCN2022077489-appb-100005
    设装置中油的重心(36)相对于第一橡胶囊中油的重心(40)的偏移量为p,第二腔体中油的重心(39)相对于第一橡胶囊中油的重心(40)的偏移量为q；装置的重心(37)相对于舱体重心(38)偏移量为s，第一橡胶囊中油的重心(40)相对于舱体重心(38)偏移量为r；其中q，r为已知量，计算得装置中油的重心(36)相对于橡胶囊中油的重心(40)偏移量p的表达式如式(10)所示：
    Figure PCTCN2022077489-appb-100006
    其中m 油1为第一腔体中油的质量，m 油2为第一橡胶囊中油的质量，取2L＝h，则表达式如(11)所示：
    Figure PCTCN2022077489-appb-100007
    所述装置的重心(37)相对于舱体重心(38)偏移量s的表达式如式(12)所示：
    Figure PCTCN2022077489-appb-100008
    其中m 油为整个装置中油的质量，m 舱为舱体的质量；
    此时整个装置的重力G 装4等于浮力F 浮4且装置的重心向一侧偏移，装置倾斜 悬浮。
  9. 根据权利要求4所述的多工况浮力调节装置的调节方法，其特征在于：步骤(5)中，F 浮5＝ρ 水·g·(V 舱+V 油5)    (13)
    Figure PCTCN2022077489-appb-100009
    其中V 油5为从第一腔体和第二腔体中输送至第一橡胶囊中油的体积；
    设装置中油的重心(36)相对于舱体重心(38)的偏移量为n，装置的重心(37)相对于舱体重心(38)的偏移量为m，则m如式(15)所示：
    Figure PCTCN2022077489-appb-100010
    此时装置所受到的重力G 装5小于浮力F 浮5且装置的重心向一侧偏移，装置竖直悬浮。
  10. 根据权利要求6所述的多工况浮力调节装置的调节方法，其特征在于：步骤(6)中的浮力F 浮6相对于步骤(5)不变，但重力G 装6增大，如式(16)所示：
    G 装6＝G 油1+G 舱1+G 水＝G 油2+G 舱2+G 水      (16)
    其中G 水为吸入装置中的水受到的重力如式(17)所示：
    Figure PCTCN2022077489-appb-100011
    由于G 油2+G 舱2＝F 浮2，此时装置所受浮力F 浮6的表达式如式(19)所示：
    Figure PCTCN2022077489-appb-100012
    设此时装置中油的重心(36)相对于舱体重心(38)的偏移量为y，装置的重心(37)相对于舱体重心(38)偏移量为x，则x的表达式如式(20)所示：
    Figure PCTCN2022077489-appb-100013
    其中m 水为装置吸入海水的质量，表达式如式(21)所示：
    Figure PCTCN2022077489-appb-100014
    此时装置的重力G 装6大于浮力F 浮6且装置的重心向一侧偏移，装置竖直下沉。
PCT/CN2022/077489 2022-02-10 2022-02-23 一种多工况浮力调节装置及调节方法 Ceased WO2023151128A1 (zh)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2024514732A JP7730212B2 (ja) 2022-02-10 2022-02-23 マルチ作動モード浮力調節装置の調節方法

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
CN202210123807.9A CN114455040B (zh) 2022-02-10 2022-02-10 一种多工况浮力调节装置及调节方法
CN202210123807.9 2022-02-10

Publications (1)

Publication Number Publication Date
WO2023151128A1 true WO2023151128A1 (zh) 2023-08-17

Family

ID=81413188

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/CN2022/077489 Ceased WO2023151128A1 (zh) 2022-02-10 2022-02-23 一种多工况浮力调节装置及调节方法

Country Status (3)

Country Link
JP (1) JP7730212B2 (zh)
CN (1) CN114455040B (zh)
WO (1) WO2023151128A1 (zh)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN115320813B (zh) * 2022-08-18 2026-03-06 中国海洋大学 一种用于潜水器的油液压直驱浮力及重心调控系统和方法

Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN104002943A (zh) * 2014-05-30 2014-08-27 中国水产科学研究院渔业机械仪器研究所 一种潜艇上浮装置
CN105383654A (zh) * 2015-10-30 2016-03-09 哈尔滨工程大学 一种自主式水下潜器的深度控制装置
CN106477011A (zh) * 2016-12-09 2017-03-08 中国海洋大学 一种潜水器用浮力调节及压力补偿系统和方法
US20180170486A1 (en) * 2012-03-28 2018-06-21 AI Control Technologies, Inc. Smart buoyancy compensation devices
CN110316343A (zh) * 2019-07-19 2019-10-11 中国地质科学院 一种浮力调节装置
CN110466724A (zh) * 2019-09-11 2019-11-19 西安交通大学 基于液气相变材料的可自主移动的水下悬停工作平台
CN112027037A (zh) * 2020-08-11 2020-12-04 江苏科技大学 一种双向容积式浮力调节装置及其测试装置与测试方法
CN113753206A (zh) * 2021-09-24 2021-12-07 广州大学 一种基于变体积辅助驱动的水下机器人及控制方法

Family Cites Families (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4163146B2 (ja) 2004-05-14 2008-10-08 株式会社Ｓａｗａ Ｃｌｕｂ 凝集処理法
JP2008037253A (ja) 2006-08-04 2008-02-21 Ryukoku Univ 浮力調整装置、姿勢制御装置、無人潜水機、及び水中用衣服
JP5651871B2 (ja) 2010-07-29 2015-01-14 株式会社エム光・エネルギー開発研究所 水中重量物の降下および浮上方法
CN202429333U (zh) * 2012-01-20 2012-09-12 梅尚幸 一种沉浮装置
CN107010189A (zh) * 2017-04-14 2017-08-04 辛光红 一种水下潜器浮力调节装置
JP6922646B2 (ja) * 2017-10-23 2021-08-18 株式会社Ihi 浮力調整装置及び浮力調整システム
CN108454809B (zh) 2017-12-28 2019-11-15 中国船舶重工集团公司第七一0研究所 一种双泵式自动浮力与姿态调节装置
CN110667808B (zh) * 2019-09-26 2023-04-25 西安智荣机电科技有限公司 一种浮力调节装置及调节方法
CN113104187B (zh) * 2021-05-08 2025-04-11 西安智荣机电科技有限公司 一种质心浮心可调可控浮力调节姿态控制器

Patent Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20180170486A1 (en) * 2012-03-28 2018-06-21 AI Control Technologies, Inc. Smart buoyancy compensation devices
CN104002943A (zh) * 2014-05-30 2014-08-27 中国水产科学研究院渔业机械仪器研究所 一种潜艇上浮装置
CN105383654A (zh) * 2015-10-30 2016-03-09 哈尔滨工程大学 一种自主式水下潜器的深度控制装置
CN106477011A (zh) * 2016-12-09 2017-03-08 中国海洋大学 一种潜水器用浮力调节及压力补偿系统和方法
CN110316343A (zh) * 2019-07-19 2019-10-11 中国地质科学院 一种浮力调节装置
CN110466724A (zh) * 2019-09-11 2019-11-19 西安交通大学 基于液气相变材料的可自主移动的水下悬停工作平台
CN112027037A (zh) * 2020-08-11 2020-12-04 江苏科技大学 一种双向容积式浮力调节装置及其测试装置与测试方法
CN113753206A (zh) * 2021-09-24 2021-12-07 广州大学 一种基于变体积辅助驱动的水下机器人及控制方法

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
SHI-YANG GAO, CUI HAN-GUO, ZHANG QI-FENG, ZHANG WEI, DU LIN-SEN: "The Development of a Deep-sea Oil Bladder Type Buoyancy Adjustment System", CHINESE HYDRAULICS & PNEUMATICS, vol. 10, 15 October 2016 (2016-10-15), pages 75 - 80, XP093083852 *

Also Published As

Publication number Publication date
CN114455040B (zh) 2023-04-21
CN114455040A (zh) 2022-05-10
JP7730212B2 (ja) 2025-08-27
JP2024533286A (ja) 2024-09-12

Similar Documents

Publication Publication Date Title
CN101323364B (zh) 深海载人潜水器水下均衡控制装置
US11312455B1 (en) Method and apparatus for wake enlargement system
CN105383654B (zh) 一种自主式水下潜器的深度控制装置
CN106542071B (zh) 用于长航程auv的浮力及姿态均衡控制方法
CN109466728A (zh) 应用于大深度潜水器的无动力下潜上浮运动方法及系统
CN113184151B (zh) 一种中浅深度潜水器用浮力调节系统及调节方法
CN110803270B (zh) Auv的浮力调节装置及控制方法
CN104044717B (zh) 一种用于小型水下航行器的沉浮装置
CN105730655A (zh) 一种小型水下航行器沉浮装置
CN106347611A (zh) 一种基于水下浮沉装置的控制方法
CN107776859A (zh) Auv大潜深运动浮力补偿控制方法
CN114750909B (zh) 一种下潜式海洋污染物观测设备及其工作方法
CN108438184A (zh) 潜水器浮力调节装置及其控制系统
CN114455040B (zh) 一种多工况浮力调节装置及调节方法
US3797434A (en) Hydrofoil control means
CN115326481A (zh) 一种海洋工程中采砂水污染防治用可调式取样装置
CN208306943U (zh) 设有纵倾角调节机构的船艇
CN105923130B (zh) 一种水下航行器多级浮力调节装置的浮力调节方法
CN209037807U (zh) 一种水下深度控制器及应用该水下深度控制器的浮力背心
CN114275128A (zh) 一种特殊浮力均衡装置辅助auv艏部坐底的结构与方法
CN209225370U (zh) 潜水器浮力调节装置
AU2012201899B2 (en) Boat Lifting Apparatus and Method
US10313592B1 (en) Airfoil payload stabilizer
CN215205324U (zh) 一种基于浮沉子原理和温控气压法的潜水器
CN109552583A (zh) 一种无人水下航行器下潜装置

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 22925490

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2024514732

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 22925490

Country of ref document: EP

Kind code of ref document: A1
