WO2016194871A1

WO2016194871A1 - 液晶表示素子用シール剤、上下導通材料、及び、液晶表示素子

Info

Publication number: WO2016194871A1
Application number: PCT/JP2016/065908
Authority: WO
Inventors: 勝則西出
Original assignee: Sekisui Chemical Co Ltd
Current assignee: Sekisui Chemical Co Ltd
Priority date: 2015-06-02
Filing date: 2016-05-30
Publication date: 2016-12-08
Anticipated expiration: 2017-12-02
Also published as: TW201708491A; TWI689578B; KR20180015106A; CN107111194A; CN107111194B; KR102588717B1

Abstract

本発明は、可視光硬化性に優れ、かつ、液晶汚染を抑制することができる液晶表示素子用シール剤を提供することを目的とする。また、本発明は、該液晶表示素子用シール剤を用いてなる上下導通材料及び液晶表示素子を提供することを目的とする。本発明は、硬化性樹脂と、光ラジカル重合開始剤とを含有する液晶表示素子用シール剤であって、前記光ラジカル重合開始剤は、下記式（１）で表される化合物を含有する液晶表示素子用シール剤である。式（１）中、２つのＸは、それぞれ独立に、水素原子が－ＯＲ^１基で置換されていてもよいフェニル基を表し、各Ｘは、－ＯＲ^１基を２以上有していてもよく、２つのＸが－ＯＲ^１基を合計２以上有する場合、各－ＯＲ^１基は、同一であってもよいし、異なっていてもよい。Ｒ^１は、水素又は炭素数１～３のアルキル基を表す。ｎは、１～１０の整数を表す。

Description

液晶表示素子用シール剤、上下導通材料、及び、液晶表示素子

本発明は、可視光硬化性に優れ、かつ、液晶汚染を抑制することができる液晶表示素子用シール剤に関する。また、本発明は、該液晶表示素子用シール剤を用いてなる上下導通材料及び液晶表示素子に関する。

近年、液晶表示セル等の液晶表示素子の製造方法としては、タクトタイム短縮、使用液晶量の最適化といった観点から、特許文献１、特許文献２に開示されているような、硬化性樹脂と光重合開始剤と熱硬化剤とを含有する光熱併用硬化型のシール剤を用いた滴下工法と呼ばれる液晶滴下方式が用いられている。
滴下工法では、まず、２枚の電極付き基板の一方に、ディスペンスにより長方形状のシールパターンを形成する。次いで、シール剤が未硬化の状態で液晶の微小滴を基板のシール枠内に滴下し、真空下で他方の基板を重ね合わせ、シール部に紫外線等の光を照射して仮硬化を行う。その後、加熱して本硬化を行い、液晶表示素子を作製する。現在この滴下工法が液晶表示素子の製造方法の主流となっている。

ところで、携帯電話、携帯ゲーム機等、各種液晶パネル付きモバイル機器が普及している現代において、機器の小型化は最も求められている課題である。機器の小型化の手法としては、液晶表示部の狭額縁化が挙げられ、例えば、シール部の位置をブラックマトリックス下に配置することが行われている（以下、狭額縁設計ともいう）。

しかしながら、狭額縁設計ではシール剤がブラックマトリックスの直下に配置されるため、滴下工法を行うと、シール剤を光硬化させる際に照射した光が遮られ、シール剤の内部に光が到達し難く硬化が不充分となるという問題があった。このようにシール剤の硬化が不充分となると、未硬化のシール剤成分が液晶中に溶出して液晶汚染を発生させやすくなるという問題があった。

特許文献３には、シール剤に高感度の光重合開始剤を配合することが開示されている。しかしながら、単に高感度の光重合開始剤を配合しただけでは、充分にシール剤を光硬化させることができなかった。また、特許文献４には、シール剤に高感度の光重合開始剤と増感剤とを組み合わせて配合することが開示されている。しかしながら、増感剤を用いることにより、液晶汚染が発生しやすくなるという問題があった。

また、従来の滴下工法では、ラジカル重合性を有する硬化性樹脂と光ラジカル重合開始剤とを配合したシール剤が多く用いられ、該ラジカル重合性化合物を光硬化させるために紫外線の照射が行われていたが、紫外線を照射することによって液晶が劣化する等の問題があった。そのため、４００ｎｍ以下カットフィルター等を用いて可視光領域の波長の光でシール剤を光硬化させることが考えられるが、このような場合、光ラジカル重合開始剤の感度が充分に得られないという問題があった。

特開２００１－１３３７９４号公報国際公開第０２／０９２７１８号国際公開第２０１１／００２０２８号特開２０１０－２８６６４０号公報

本発明は、可視光硬化性に優れ、かつ、液晶汚染を抑制することができる液晶表示素子用シール剤を提供することを目的とする。また、本発明は、該液晶表示素子用シール剤を用いてなる上下導通材料及び液晶表示素子を提供することを目的とする。

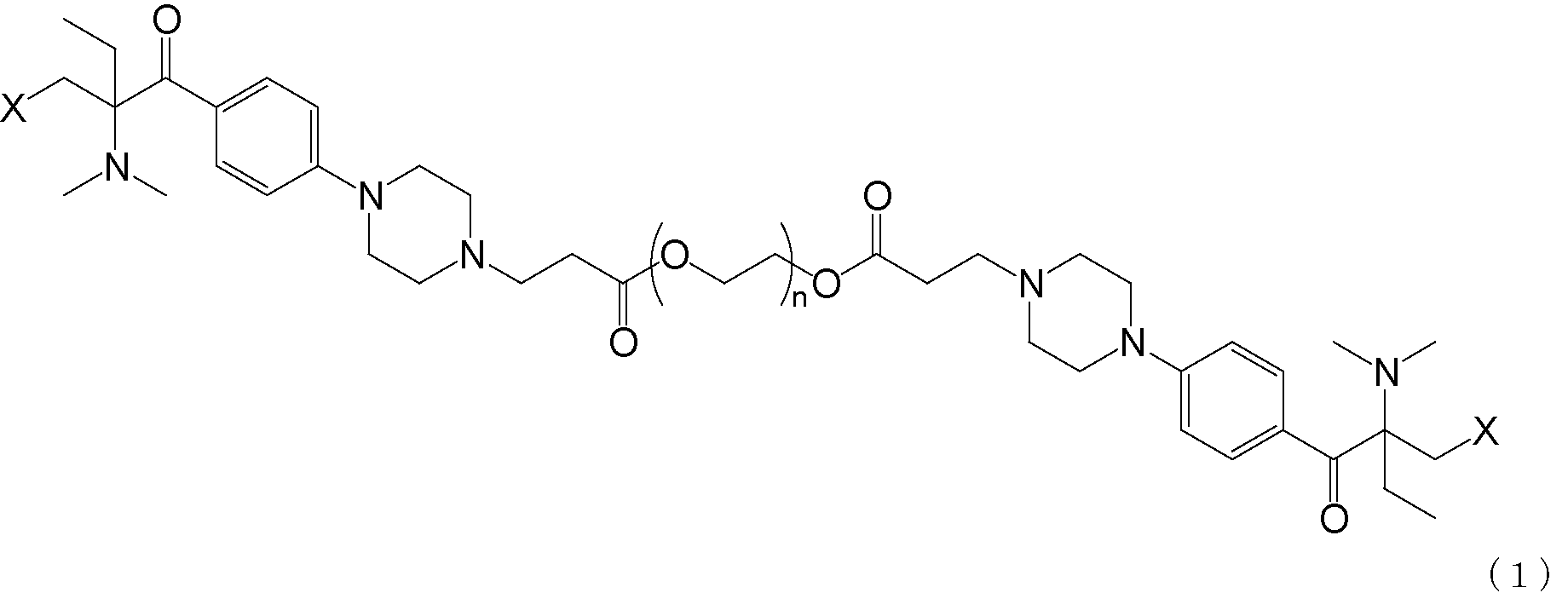

本発明は、硬化性樹脂と、光ラジカル重合開始剤とを含有する液晶表示素子用シール剤であって、上記光ラジカル重合開始剤は、下記式（１）で表される化合物を含有する液晶表示素子用シール剤である。

式（１）中、２つのＸは、それぞれ独立に、水素原子が－ＯＲ^１基で置換されていてもよいフェニル基を表し、各Ｘは、－ＯＲ^１基を２以上有していてもよく、２つのＸが－ＯＲ^１基を合計２以上有する場合、各－ＯＲ^１基は、同一であってもよいし、異なっていてもよい。Ｒ^１は、水素又は炭素数１～３のアルキル基を表す。ｎは、１～１０の整数を表す。

本発明者は、驚くべきことに、特定の構造を有する化合物が、液晶に対する汚染性が低く、かつ、可視光で高感度にラジカルを発生することを見出した。そこで本発明者らは、該化合物を光ラジカル重合開始剤として配合することにより、可視光硬化性に優れ、かつ、液晶汚染を抑制することができる液晶表示素子用シール剤を得ることができることを見出し、本発明を完成させるに至った。

本発明の液晶表示素子用シール剤は、光ラジカル重合開始剤を含有する。
上記光ラジカル重合開始剤は、上記式（１）で表される化合物を含有する。上記式（１）で表される化合物を含有することにより、本発明の液晶表示素子用シール剤は、可視光硬化性に優れ、かつ、液晶汚染を抑制することができるものとなる。

上記式（１）中、Ｘとしては、例えば、フェニル基、２－ヒドロキシフェニル基、３－ヒドロキシフェニル基、４－ヒドロキシフェニル基、２－メトキシフェニル基、３－メトキシフェニル基、４－メトキシフェニル基、２－エトキシフェニル基、３－エトキシフェニル基、４－エトキシフェニル基等が挙げられる。なかでも、フェニル基、４－メトキシフェニル基が好ましく、フェニル基がより好ましい。

上記式（１）中、ｎは、１～１０の整数を表す。なかでも、ｎは、２～６の整数であることが好ましく、３～５の整数であることがより好ましい。

上記式（１）で表される化合物の重量平均分子量の好ましい下限は９００である。上記式（１）で表される化合物の重量平均分子量が９００以上であることにより、得られる液晶表示素子用シール剤が低液晶汚染性により優れるものとなる。上記式（１）で表される化合物の重量平均分子量の上限については特に限定されないが、合成の容易性、取り扱い性、及び、硬化性樹脂との相溶性等の観点から１３００未満であることが好ましい。上記式（１）で表される化合物の重量平均分子量のより好ましい下限は９５０、より好ましい上限は１１００である。
なお、本明細書において、上記重量平均分子量は、ゲルパーミエーションクロマトグラフィー（ＧＰＣ）で測定を行い、ポリスチレン換算により求められる値である。ＧＰＣによってポリスチレン換算による重量平均分子量を測定する際のカラムとしては、例えば、Ｓｈｏｄｅｘ　ＬＦ－８０４（昭和電工社製）等が挙げられる。

上記式（１）で表される化合物の含有量は、硬化性樹脂１００重量部に対して、好ましい下限が０．３重量部、好ましい上限が１０重量部である。上記式（１）で表される化合物の含有量が０．３重量部以上であることにより、得られる液晶表示素子用シール剤が光硬化性により優れるものとなる。上記式（１）で表される化合物の含有量が１０重量部以下であることにより、得られる液晶表示素子用シール剤が、耐候性、保存安定性、及び、低液晶汚染性により優れるものとなる。上記式（１）で表される化合物の含有量のより好ましい下限は０．５重量部、より好ましい上限は５重量部、更に好ましい下限は１重量部である。

本発明の液晶表示素子用シール剤は、液晶汚染等の悪影響を引き起こさない範囲で、上記式（１）で表される化合物に加えて、その他の光ラジカル重合開始剤を含有してもよい。

上記その他の光ラジカル重合開始剤としては、例えば、ベンゾフェノン系化合物、アセトフェノン系化合物、アシルフォスフィンオキサイド系化合物、チタノセン系化合物、オキシムエステル系化合物、ベンゾインエーテル系化合物、ベンジル、チオキサントン等が挙げられる。

上記その他の光ラジカル重合開始剤のうち市販されているものとしては、例えば、ＩＲＧＡＣＵＲＥ１８４、ＩＲＧＡＣＵＲＥ３６９、ＩＲＧＡＣＵＲＥ３７９、ＩＲＧＡＣＵＲＥ６５１、ＩＲＧＡＣＵＲＥ８１９、ＩＲＧＡＣＵＲＥ９０７、ＩＲＧＡＣＵＲＥ２９５９、ＩＲＧＡＣＵＲＥ　ＯＸＥ０１、ルシリンＴＰＯ（いずれもＢＡＳＦ社製）、ベンソインメチルエーテル、ベンゾインエチルエーテル、ベンゾインイソプロピルエーテル（いずれも東京化成工業社製）、アデカオプトマーＮ－１４１４、アデカオプトマーＮ－１７１７、アデカオプトマーＮ－１９１９、アデカアークルズＮＣＩ－８３９、アデカアークルズＮＣＩ－９３０等（いずれもＡＤＥＫＡ社製）が挙げられる。

本発明の液晶表示素子用シール剤は、硬化性樹脂を含有する。
上記硬化性樹脂は、（メタ）アクリロイル基を有する化合物を含有することが好ましい。
なお、本明細書において、上記「（メタ）アクリロイル」とは、アクリロイル又はメタクリロイルを意味する。

上記（メタ）アクリロイル基を有する化合物としては、例えば、（メタ）アクリル酸に水酸基を有する化合物を反応させることにより得られる（メタ）アクリル酸エステル化合物、（メタ）アクリル酸とエポキシ化合物とを反応させることにより得られるエポキシ（メタ）アクリレート、イソシアネート化合物に水酸基を有する（メタ）アクリル酸誘導体を反応させることにより得られるウレタン（メタ）アクリレート等が挙げられる。
なお、本明細書において、上記「（メタ）アクリル」とは、アクリル又はメタクリルを意味し、上記「（メタ）アクリレート」とは、アクリレート又はメタクリレートを意味し、上記「エポキシ（メタ）アクリレート」とは、エポキシ化合物中の全てのエポキシ基を（メタ）アクリル酸と反応させた化合物を意味する。

上記（メタ）アクリル酸エステル化合物のうち単官能のものとしては、例えば、メチル（メタ）アクリレート、エチル（メタ）アクリレート、プロピル（メタ）アクリレート、ｎ－ブチル（メタ）アクリレート、イソブチル（メタ）アクリレート、ｔ－ブチル（メタ）アクリレート、ｎ－オクチル（メタ）アクリレート、イソオクチル（メタ）アクリレート、２－エチルヘキシル（メタ）アクリレート、イソノニル（メタ）アクリレート、イソデシル（メタ）アクリレート、ラウリル（メタ）アクリレート、イソミリスチル（メタ）アクリレート、ステアリル（メタ）アクリレート、シクロヘキシル（メタ）アクリレート、イソボルニル（メタ）アクリレート、ジシクロペンテニル（メタ）アクリレート、ベンジル（メタ）アクリレート、２－ヒドロキシエチル（メタ）アクリレート、２－ヒドロキシプロピル（メタ）アクリレート、２－ヒドロキシブチル（メタ）アクリレート、４－ヒドロキシブチル（メタ）アクリレート、２－メトキシエチル（メタ）アクリレート、２－エトキシエチル（メタ）アクリレート、２－ブトキシエチル（メタ）アクリレート、メトキシエチレングリコール（メタ）アクリレート、メトキシポリエチレングリコール（メタ）アクリレート、エチルカルビトール（メタ）アクリレート、テトラヒドロフルフリル（メタ）アクリレート、２－フェノキシエチル（メタ）アクリレート、フェノキシジエチレングリコール（メタ）アクリレート、フェノキシポリエチレングリコール（メタ）アクリレート、２，２，２－トリフルオロエチル（メタ）アクリレート、２，２，３，３－テトラフルオロプロピル（メタ）アクリレート、１Ｈ，１Ｈ，５Ｈ－オクタフルオロペンチル（メタ）アクリレート、ジメチルアミノエチル（メタ）アクリレート、ジエチルアミノエチル（メタ）アクリレート、イミド（メタ）アクリレート、２－（メタ）アクリロイロキシエチルコハク酸、２－（メタ）アクリロイロキシエチルヘキサヒドロフタル酸、２－（メタ）アクリロイロキシエチル２－ヒドロキシプロピルフタレート、グリシジル（メタ）アクリレート、２－（メタ）アクリロイロキシエチルホスフェート等が挙げられる。

また、上記（メタ）アクリル酸エステル化合物のうち２官能のものとしては、例えば、１，３－ブタンジオールジ（メタ）アクリレート、１，４－ブタンジオールジ（メタ）アクリレート、１，６－ヘキサンジオールジ（メタ）アクリレート、１，９－ノナンジオールジ（メタ）アクリレート、１，１０－デカンジオールジ（メタ）アクリレート、２－ｎ－ブチル－２－エチル－１，３－プロパンジオールジ（メタ）アクリレート、エチレングリコールジ（メタ）アクリレート、ジエチレングリコールジ（メタ）アクリレート、テトラエチレングリコールジ（メタ）アクリレート、ポリエチレングリコールジ（メタ）アクリレート、ジプロピレングリコールジ（メタ）アクリレート、トリプロピレングリコールジ（メタ）アクリレート、ポリプロピレングリコール（メタ）アクリレート、エチレンオキシド付加ビスフェノールＡジ（メタ）アクリレート、プロピレンオキシド付加ビスフェノールＡジ（メタ）アクリレート、エチレンオキシド付加ビスフェノールＦジ（メタ）アクリレート、ジメチロールジシクロペンタジエニルジ（メタ）アクリレート、ネオペンチルグリコールジ（メタ）アクリレート、エチレンオキシド変性イソシアヌル酸ジ（メタ）アクリレート、２－ヒドロキシ－３－（メタ）アクリロイロキシプロピル（メタ）アクリレート、カーボネートジオールジ（メタ）アクリレート、ポリエーテルジオールジ（メタ）アクリレート、ポリエステルジオールジ（メタ）アクリレート、ポリカプロラクトンジオールジ（メタ）アクリレート、ポリブタジエンジオールジ（メタ）アクリレート等が挙げられる。

また、上記（メタ）アクリル酸エステル化合物のうち３官能以上のものとしては、例えば、トリメチロールプロパントリ（メタ）アクリレート、エチレンオキシド付加トリメチロールプロパントリ（メタ）アクリレート、プロピレンオキシド付加トリメチロールプロパントリ（メタ）アクリレート、カプロラクトン変性トリメチロールプロパントリ（メタ）アクリレート、ペンタエリスリトールトリ（メタ）アクリレート、エチレンオキシド付加イソシアヌル酸トリ（メタ）アクリレート、グリセリントリ（メタ）アクリレート、プロピレンオキシド付加グリセリントリ（メタ）アクリレート、トリス（メタ）アクリロイルオキシエチルフォスフェート、ジトリメチロールプロパンテトラ（メタ）アクリレート、ペンタエリスリトールテトラ（メタ）アクリレート、ジペンタエリスリトールペンタ（メタ）アクリレート、ジペンタエリスリトールヘキサ（メタ）アクリレート等が挙げられる。

上記エポキシ（メタ）アクリレートとしては、例えば、エポキシ化合物と（メタ）アクリル酸とを、常法に従って塩基性触媒の存在下で反応させることにより得られるもの等が挙げられる。

上記エポキシ（メタ）アクリレートを合成するための原料となるエポキシ化合物としては、例えば、ビスフェノールＡ型エポキシ樹脂、ビスフェノールＦ型エポキシ樹脂、ビスフェノールＳ型エポキシ樹脂、２，２’－ジアリルビスフェノールＡ型エポキシ樹脂、水添ビスフェノール型エポキシ樹脂、プロピレンオキシド付加ビスフェノールＡ型エポキシ樹脂、レゾルシノール型エポキシ樹脂、ビフェニル型エポキシ樹脂、スルフィド型エポキシ樹脂、ジフェニルエーテル型エポキシ樹脂、ジシクロペンタジエン型エポキシ樹脂、ナフタレン型エポキシ樹脂、フェノールノボラック型エポキシ樹脂、オルトクレゾールノボラック型エポキシ樹脂、ジシクロペンタジエンノボラック型エポキシ樹脂、ビフェニルノボラック型エポキシ樹脂、ナフタレンフェノールノボラック型エポキシ樹脂、グリシジルアミン型エポキシ樹脂、アルキルポリオール型エポキシ樹脂、ゴム変性型エポキシ樹脂、グリシジルエステル化合物、ビスフェノールＡ型エピスルフィド樹脂等が挙げられる。

上記ビスフェノールＡ型エポキシ樹脂のうち市販されているものとしては、例えば、ｊＥＲ８２８ＥＬ、ｊＥＲ１００１、ｊＥＲ１００４（いずれも三菱化学社製）、エピクロン８５０ＣＲＰ（ＤＩＣ社製）等が挙げられる。
上記ビスフェノールＦ型エポキシ樹脂のうち市販されているものとしては、例えば、ｊＥＲ８０６、ｊＥＲ４００４（いずれも三菱化学社製）等が挙げられる。
上記ビスフェノールＳ型エポキシ樹脂のうち市販されているものとしては、例えば、エピクロンＥＸＡ１５１４（ＤＩＣ社製）等が挙げられる。
上記２，２’－ジアリルビスフェノールＡ型エポキシ樹脂のうち市販されているものとしては、例えば、ＲＥ－８１０ＮＭ（日本化薬社製）等が挙げられる。
上記水添ビスフェノール型エポキシ樹脂のうち市販されているものとしては、例えば、エピクロンＥＸＡ７０１５（ＤＩＣ社製）等が挙げられる。
上記プロピレンオキシド付加ビスフェノールＡ型エポキシ樹脂のうち市販されているものとしては、例えば、ＥＰ－４０００Ｓ（ＡＤＥＫＡ社製）等が挙げられる。
上記レゾルシノール型エポキシ樹脂のうち市販されているものとしては、例えば、ＥＸ－２０１（ナガセケムテックス社製）等が挙げられる。
上記ビフェニル型エポキシ樹脂のうち市販されているものとしては、例えば、ｊＥＲ　ＹＸ－４０００Ｈ（三菱化学社製）等が挙げられる。
上記スルフィド型エポキシ樹脂のうち市販されているものとしては、例えば、ＹＳＬＶ－５０ＴＥ（新日鉄住金化学社製）等が挙げられる。
上記ジフェニルエーテル型エポキシ樹脂のうち市販されているものとしては、例えば、ＹＳＬＶ－８０ＤＥ（新日鉄住金化学社製）等が挙げられる。
上記ジシクロペンタジエン型エポキシ樹脂のうち市販されているものとしては、例えば、ＥＰ－４０８８Ｓ（ＡＤＥＫＡ社製）等が挙げられる。
上記ナフタレン型エポキシ樹脂のうち市販されているものとしては、例えば、エピクロンＨＰ４０３２、エピクロンＥＸＡ－４７００（いずれもＤＩＣ社製）等が挙げられる。
上記フェノールノボラック型エポキシ樹脂のうち市販されているものとしては、例えば、エピクロンＮ－７７０（ＤＩＣ社製）等が挙げられる。
上記オルトクレゾールノボラック型エポキシ樹脂のうち市販されているものとしては、例えば、エピクロンＮ－６７０－ＥＸＰ－Ｓ（ＤＩＣ社製）等が挙げられる。
上記ジシクロペンタジエンノボラック型エポキシ樹脂のうち市販されているものとしては、例えば、エピクロンＨＰ７２００（ＤＩＣ社製）等が挙げられる。
上記ビフェニルノボラック型エポキシ樹脂のうち市販されているものとしては、例えば、ＮＣ－３０００Ｐ（日本化薬社製）等が挙げられる。
上記ナフタレンフェノールノボラック型エポキシ樹脂のうち市販されているものとしては、例えば、ＥＳＮ－１６５Ｓ（新日鉄住金化学社製）等が挙げられる。
上記グリシジルアミン型エポキシ樹脂のうち市販されているものとしては、例えば、ｊＥＲ６３０（三菱化学社製）、エピクロン４３０（ＤＩＣ社製）、ＴＥＴＲＡＤ－Ｘ（三菱ガス化学社製）等が挙げられる。
上記アルキルポリオール型エポキシ樹脂のうち市販されているものとしては、例えば、ＺＸ－１５４２（新日鉄住金化学社製）、エピクロン７２６（ＤＩＣ社製）、エポライト８０ＭＦＡ（共栄社化学社製）、デナコールＥＸ－６１１（ナガセケムテックス社製）等が挙げられる。
上記ゴム変性型エポキシ樹脂のうち市販されているものとしては、例えば、ＹＲ－４５０、ＹＲ－２０７（いずれも新日鉄住金化学社製）、エポリードＰＢ（ダイセル社製）等が挙げられる。
上記グリシジルエステル化合物のうち市販されているものとしては、例えば、デナコールＥＸ－１４７（ナガセケムテックス社製）等が挙げられる。
上記ビスフェノールＡ型エピスルフィド樹脂のうち市販されているものとしては、例えば、ｊＥＲ　ＹＬ－７０００（三菱化学社製）等が挙げられる。
上記エポキシ化合物のうちその他に市販されているものとしては、例えば、ＹＤＣ－１３１２、ＹＳＬＶ－８０ＸＹ、ＹＳＬＶ－９０ＣＲ（いずれも新日鉄住金化学社製）、ＸＡＣ４１５１（旭化成社製）、ｊＥＲ１０３１、ｊＥＲ１０３２（いずれも三菱化学社製）、ＥＸＡ－７１２０（ＤＩＣ社製）、ＴＥＰＩＣ（日産化学社製）等が挙げられる。

上記エポキシ（メタ）アクリレートのうち市販されているものとしては、例えば、ＥＢＥＣＲＹＬ８６０、ＥＢＥＣＲＹＬ３２００、ＥＢＥＣＲＹＬ３２０１、ＥＢＥＣＲＹＬ３４１２、ＥＢＥＣＲＹＬ３６００、ＥＢＥＣＲＹＬ３７００、ＥＢＥＣＲＹＬ３７０１、ＥＢＥＣＲＹＬ３７０２、ＥＢＥＣＲＹＬ３７０３、ＥＢＥＣＲＹＬ３８００、ＥＢＥＣＲＹＬ６０４０、ＥＢＥＣＲＹＬ　ＲＤＸ６３１８２（いずれもダイセル・オルネクス社製）、ＥＡ－１０１０、ＥＡ－１０２０、ＥＡ－５３２３、ＥＡ－５５２０、ＥＡ－ＣＨＤ、ＥＭＡ－１０２０（いずれも新中村化学工業社製）、エポキシエステルＭ－６００Ａ、エポキシエステル４０ＥＭ、エポキシエステル７０ＰＡ、エポキシエステル２００ＰＡ、エポキシエステル８０ＭＦＡ、エポキシエステル３００２Ｍ、エポキシエステル３００２Ａ、エポキシエステル１６００Ａ、エポキシエステル３０００Ｍ、エポキシエステル３０００Ａ、エポキシエステル２００ＥＡ、エポキシエステル４００ＥＡ（いずれも共栄社化学社製）、デナコールアクリレートＤＡ－１４１、デナコールアクリレートＤＡ－３１４、デナコールアクリレートＤＡ－９１１（いずれもナガセケムテックス社製）等が挙げられる。

上記ウレタン（メタ）アクリレートは、例えば、２つのイソシアネート基を有するイソシアネート化合物１当量に対して水酸基を有する（メタ）アクリル酸誘導体２当量を、触媒量のスズ系化合物存在下で反応させることによって得ることができる。

上記ウレタン（メタ）アクリレートの原料となるイソシアネート化合物としては、例えば、イソホロンジイソシアネート、２，４－トリレンジイソシアネート、２，６－トリレンジイソシアネート、ヘキサメチレンジイソシアネート、トリメチルヘキサメチレンジイソシアネート、ジフェニルメタン－４，４’－ジイソシアネート（ＭＤＩ）、水添ＭＤＩ、ポリメリックＭＤＩ、１，５－ナフタレンジイソシアネート、ノルボルナンジイソシアネート、トリジンジイソシアネート、キシリレンジイソシアネート（ＸＤＩ）、水添ＸＤＩ、リジンジイソシアネート、トリフェニルメタントリイソシアネート、トリス（イソシアネートフェニル）チオフォスフェート、テトラメチルキシリレンジイソシアネート、１，６，１１－ウンデカントリイソシアネート等が挙げられる。

また、上記イソシアネート化合物としては、例えば、エチレングリコール、プロピレングリコール、グリセリン、ソルビトール、トリメチロールプロパン、カーボネートジオール、ポリエーテルジオール、ポリエステルジオール、ポリカプロラクトンジオール等のポリオールと過剰のイソシアネート化合物との反応により得られる鎖延長されたイソシアネート化合物も使用することができる。

上記ウレタン（メタ）アクリレートの原料となる、水酸基を有する（メタ）アクリル酸誘導体としては、例えば、エチレングリコール、プロピレングリコール、１，３－プロパンジオール、１，３－ブタンジオール、１，４－ブタンジオール、ポリエチレングリコール等の二価のアルコールのモノ（メタ）アクリレートや、トリメチロールエタン、トリメチロールプロパン、グリセリン等の三価のアルコールのモノ（メタ）アクリレート又はジ（メタ）アクリレートや、ビスフェノールＡ型エポキシ（メタ）アクリレート等のエポキシ（メタ）アクリレート等が挙げられる。

上記ウレタン（メタ）アクリレートのうち市販されているものとしては、例えば、Ｍ－１１００、Ｍ－１２００、Ｍ－１２１０、Ｍ－１６００（いずれも東亞合成社製）、ＥＢＥＣＲＹＬ２３０、ＥＢＥＣＲＹＬ２７０、ＥＢＥＣＲＹＬ４８５８、ＥＢＥＣＲＹＬ８４０２、ＥＢＥＣＲＹＬ８８０４、ＥＢＥＣＲＹＬ８８０３、ＥＢＥＣＲＹＬ８８０７、ＥＢＥＣＲＹＬ９２６０、ＥＢＥＣＲＹＬ１２９０、ＥＢＥＣＲＹＬ５１２９、ＥＢＥＣＲＹＬ４８４２、ＥＢＥＣＲＹＬ２１０、ＥＢＥＣＲＹＬ４８２７、ＥＢＥＣＲＹＬ６７００、ＥＢＥＣＲＹＬ２２０、ＥＢＥＣＲＹＬ２２２０（いずれもダイセル・オルネクス社製）、アートレジンＵＮ－９０００Ｈ、アートレジンＵＮ－９０００Ａ、アートレジンＵＮ－７１００、アートレジンＵＮ－１２５５、アートレジンＵＮ－３３０、アートレジンＵＮ－３３２０ＨＢ、アートレジンＵＮ－１２００ＴＰＫ、アートレジンＳＨ－５００Ｂ（いずれも根上工業社製）、Ｕ－２ＨＡ、Ｕ－２ＰＨＡ、Ｕ－３ＨＡ、Ｕ－４ＨＡ、Ｕ－６Ｈ、Ｕ－６ＬＰＡ、Ｕ－６ＨＡ、Ｕ－１０Ｈ、Ｕ－１５ＨＡ、Ｕ－１２２Ａ、Ｕ－１２２Ｐ、Ｕ－１０８、Ｕ－１０８Ａ、Ｕ－３２４Ａ、Ｕ－３４０Ａ、Ｕ－３４０Ｐ、Ｕ－１０８４Ａ、Ｕ－２０６１ＢＡ、ＵＡ－３４０Ｐ、ＵＡ－４１００、ＵＡ－４０００、ＵＡ－４２００、ＵＡ－４４００、ＵＡ－５２０１Ｐ、ＵＡ－７１００、ＵＡ－７２００、ＵＡ－Ｗ２Ａ（いずれも新中村化学工業社製）、ＡＩ－６００、ＡＨ－６００、ＡＴ－６００、ＵＡ－１０１Ｉ、ＵＡ－１０１Ｔ、ＵＡ－３０６Ｈ、ＵＡ－３０６Ｉ、ＵＡ－３０６Ｔ（いずれも共栄社化学社製）等が挙げられる。

上記（メタ）アクリロイル基を有する化合物は、液晶への悪影響を抑える点で、－ＯＨ基、－ＮＨ－基、－ＮＨ_２基等の水素結合性のユニットを有するものが好ましい。
また、上記（メタ）アクリロイル基を有する化合物は、反応性の高さから分子中に（メタ）アクリロイル基を２～３個有するものが好ましい。

上記硬化性樹脂は、得られる液晶表示素子用シール剤の接着性を向上させることを目的として、エポキシ化合物を含有してもよい。
上記エポキシ化合物としては、例えば、上記エポキシ（メタ）アクリレートを合成するための原料となるエポキシ化合物や、部分（メタ）アクリル変性エポキシ樹脂等が挙げられる。
なお、本明細書において上記部分（メタ）アクリル変性エポキシ樹脂とは、１分子中にエポキシ基と（メタ）アクリロイル基とをそれぞれ１つ以上有する化合物を意味し、例えば、１分子中に２つ以上のエポキシ基を有するエポキシ化合物の一部分のエポキシ基を（メタ）アクリル酸と反応させることによって得ることができる。

上記硬化性樹脂が上記（メタ）アクリロイル基を有する化合物と上記エポキシ化合物とを含有する場合、（メタ）アクリロイル基とエポキシ基との比が３０：７０～９５：５になるように上記（メタ）アクリロイル基を有する化合物と上記エポキシ化合物とを配合することが好ましい。（メタ）アクリロイル基の比率が３０％以上であることにより、得られる液晶表示素子用シール剤が低液晶汚染性により優れるものとなる。（メタ）アクリロイル基の比率が９５％以下であることにより、得られる液晶表示素子用シール剤が接着性により優れるものとなる。

本発明の液晶表示素子用シール剤は、増感剤を含有してもよい。
上記増感剤は、上記式（１）で表される化合物に対する光増感効果に優れることから、アミン系増感剤を含有することが好ましい。

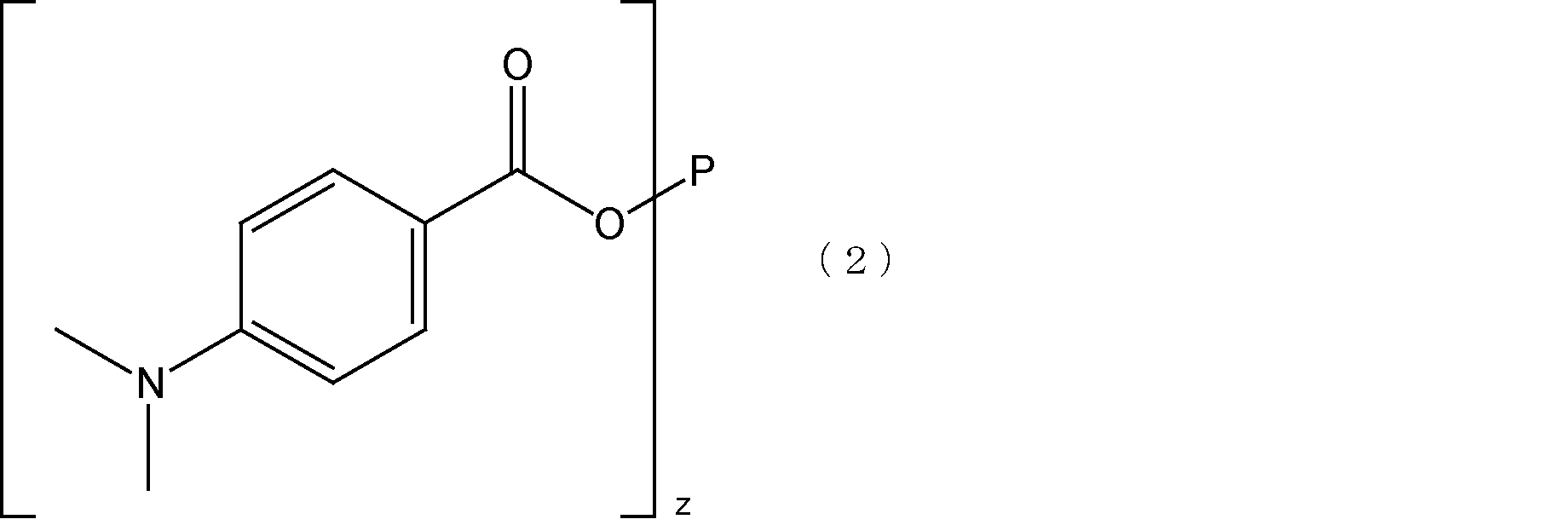

上記アミン系増感剤としては、例えば、下記式（２）で表される化合物、４，４’－ビス（ジエチルアミノ）ベンゾフェノン、２－ジメチルアミノ－エチルベンゾエート、エチル４－（ジメチルアミノ）ベンゾエート、２－エチルヘキシル－４－ジメチルアミノベンゾエート、イソアミル－４－（ジメチルアミノ）ベンゾエート、ブトキシエチル－４－（ジメチルアミノ）ベンゾエート等が挙げられる。なかでも、得られる液晶表示素子用シール剤が硬化性に優れるものとなることから、下記式（２）で表される化合物が好ましい。

式（２）中、ｚは、１以上の整数を表し、Ｐは、（ポリ）エチレングリコール、（ポリ）プロピレングリコール、（ポリ）ブチレングリコール、グリセリン、トリメチロールプロパン、ジトリメチロールプロパン、ペンタエリスリトール、ジペンタエリスリトール、又は、カプロラクトンポリオールの残基である。

上記式（２）中、ｚは、１以上の整数を表し、好ましい下限は２、好ましい上限は６である。上記ｚが２以上であることにより、得られる液晶表示素子用シール剤が低液晶汚染性により優れるものとなる。上記ｚが６以下であることにより、粘度が高くなり過ぎず、取扱い性により優れるものとなる。

上記式（２）中、Ｐは、（ポリ）エチレングリコール、（ポリ）プロピレングリコール、（ポリ）ブチレングリコール、グリセリン、トリメチロールプロパン、ジトリメチロールプロパン、ペンタエリスリトール、ジペンタエリスリトール、又は、カプロラクトンポリオールの残基である。
上記式（２）中のＰの分子量の好ましい下限は１００、好ましい上限は２０００である。Ｐの分子量が１００以上であることにより、得られる液晶表示素子用シール剤が低液晶汚染性により優れるものとなる。Ｐの分子量が２０００以下であることにより、粘度が高くなり過ぎず、取扱い性により優れるものとなる。

上記式（２）で表される化合物は、式（２）中のｚが２であり、Ｐがポリエチレングリコールの残基であることが好ましい。

上記増感剤のうち、上記アミン系増感剤以外のものとしては、例えば、アントラセン誘導体、アントラキノン誘導体、クマリン誘導体、チオキサントン誘導体、フタロシアニン誘導体等が挙げられる。

上記アントラセン誘導体としては、例えば、９，１０－ジブトキシアントラセン、９，１０－ジエトキシアントラセン、９，１０－ジプロポキシアントラセン等が挙げられる。
上記アントラキノン誘導体としては、例えば、２－エチルアントラキノン、１－メチルアントラキノン、１，４－ジヒドロキシアントラキノン、２－（２－ヒドロキシエトキシ）－アントラキノン等が挙げられる。
上記クマリン誘導体としては、例えば、７－ジエチルアミノ－４－メチルクマリン等が挙げられる。
上記チオキサントン誘導体としては、例えば、２，４－ジエチルチオキサントン、２－クロロチオキサントン、４－イソプロピルチオキサントン、１－クロロ－４－プロピルチオキサントン等が挙げられる。
上記フタロシアニン誘導体としては、例えば、フタロシアニン等が挙げられる。
また、上記その他の光ラジカル重合開始剤として挙げたベンゾフェノン系化合物を増感剤として用いることもできる。

上記増感剤の含有量は、硬化性樹脂１００重量部に対して、好ましい下限が０．１重量部、好ましい上限が２重量部である。上記増感剤の含有量がこの範囲であることにより、得られる液晶表示素子用シール剤の優れた低液晶汚染性を維持しつつ、より高い増感効果を発揮できる。上記増感剤の含有量のより好ましい下限は０．２重量部、より好ましい上限は１重量部である。

上記式（１）で表される化合物と上記増感剤との含有割合は、重量比で、式（１）で表される化合物：増感剤＝１：０．１～１：０．７であることが好ましい。上記式（１）で表される化合物と上記増感剤との含有割合がこの範囲内であることにより、本発明の液晶表示素子用シール剤は、液晶汚染を抑制する効果、及び、可視光硬化性に特に優れるものとなる。上記式（１）で表される化合物と上記増感剤との含有割合は、式（１）で表される化合物：増感剤＝１：０．２～１：０．６であることがより好ましい。

本発明の液晶表示素子用シール剤は、熱ラジカル重合開始剤を含有してもよい。
上記熱ラジカル重合開始剤としては、例えば、アゾ化合物、有機過酸化物等からなるものが挙げられる。なかでも、高分子アゾ化合物からなる開始剤（以下、「高分子アゾ開始剤」ともいう）が好ましい。
なお、本明細書において高分子アゾ開始剤とは、アゾ基を有し、熱によって（メタ）アクリロイルオキシ基を硬化させることができるラジカルを生成する、数平均分子量が３００以上の化合物を意味する。

上記高分子アゾ開始剤の数平均分子量の好ましい下限は１０００、好ましい上限は３０万である。上記高分子アゾ開始剤の数平均分子量がこの範囲であることにより、液晶への悪影響を防止しつつ、硬化性樹脂へより容易に混合することができる。上記高分子アゾ開始剤の数平均分子量のより好ましい下限は５０００、より好ましい上限は１０万であり、更に好ましい下限は１万、更に好ましい上限は９万である。
なお、本明細書において、上記数平均分子量は、ゲルパーミエーションクロマトグラフィー（ＧＰＣ）で測定を行い、ポリスチレン換算により求められる値である。ＧＰＣによってポリスチレン換算による数平均分子量を測定する際のカラムとしては、例えば、Ｓｈｏｄｅｘ　ＬＦ－８０４（昭和電工社製）等が挙げられる。

上記高分子アゾ開始剤としては、例えば、アゾ基を介してポリアルキレンオキサイドやポリジメチルシロキサン等のユニットが複数結合した構造を有するものが挙げられる。
上記アゾ基を介してポリアルキレンオキサイド等のユニットが複数結合した構造を有する高分子アゾ開始剤としては、ポリエチレンオキサイド構造を有するものが好ましい。このような高分子アゾ開始剤としては、例えば、４，４’－アゾビス（４－シアノペンタン酸）とポリアルキレングリコールの重縮合物や、４，４’－アゾビス（４－シアノペンタン酸）と末端アミノ基を有するポリジメチルシロキサンの重縮合物等が挙げられ、具体的には例えば、ＶＰＥ－０２０１、ＶＰＥ－０４０１、ＶＰＥ－０６０１、ＶＰＳ－０５０１、ＶＰＳ－１００１（いずれも和光純薬工業社製）等が挙げられる。
また、高分子ではないアゾ化合物の例としてはＶ－６５、Ｖ－５０１（いずれも和光純薬工業社製）等が挙げられる。

上記有機過酸化物としては、例えば、ケトンパーオキサイド、パーオキシケタール、ハイドロパーオキサイド、ジアルキルパーオキサイド、パーオキシエステル、ジアシルパーオキサイド、パーオキシジカーボネート等が挙げられる。

上記熱ラジカル重合開始剤の含有量は、上記硬化性樹脂１００重量部に対して、好ましい下限が０．０５重量部、好ましい上限が１０重量部である。上記熱ラジカル重合開始剤の含有量がこの範囲であることにより、未反応の熱ラジカル重合開始剤による液晶汚染を抑制しつつ、得られる液晶表示素子用シール剤が熱硬化性により優れるものとなる。上記熱ラジカル重合開始剤の含有量のより好ましい下限は０．１重量部、より好ましい上限は５重量部である。

本発明の液晶表示素子用シール剤は、熱硬化剤を含有してもよい。
上記熱硬化剤としては、例えば、有機酸ヒドラジド、イミダゾール誘導体、アミン化合物、多価フェノール系化合物、酸無水物等が挙げられる。なかでも、有機酸ヒドラジドが好適に用いられる。

上記有機酸ヒドラジドとしては、例えば、セバシン酸ジヒドラジド、イソフタル酸ジヒドラジド、アジピン酸ジヒドラジド、マロン酸ジヒドラジド等が挙げられる。
上記有機酸ヒドラジドのうち市販されているものとしては、例えば、ＳＤＨ、ＡＤＨ（いずれも大塚化学社製）、アミキュアＶＤＨ、アミキュアＶＤＨ－Ｊ、アミキュアＵＤＨ、アミキュアＵＤＨ－Ｊ（いずれも味の素ファインテクノ社製）等が挙げられる。

上記熱硬化剤の含有量は、上記硬化性樹脂１００重量部に対して、好ましい下限が１重量部、好ましい上限が５０重量部である。上記熱硬化剤の含有量が１重量部以上であることにより、得られる液晶表示素子用シール剤が熱硬化性により優れるものとなる。上記熱硬化剤の含有量が５０重量部以下であることにより、得られる液晶表示素子用シール剤の粘度が高くなりすぎず、塗布性により優れるものとなる。上記熱硬化剤の含有量のより好ましい上限は３０重量部である。

本発明の液晶表示素子用シール剤は、粘度の向上、応力分散効果による接着性の改善、線膨張率の改善、硬化物の耐湿性の更なる向上等を目的として充填剤を含有することが好ましい。

上記充填剤としては、例えば、タルク、石綿、シリカ、珪藻土、スメクタイト、ベントナイト、炭酸カルシウム、炭酸マグネシウム、アルミナ、モンモリロナイト、酸化亜鉛、酸化鉄、酸化マグネシウム、酸化錫、酸化チタン、水酸化マグネシウム、水酸化アルミニウム、ガラスビーズ、窒化珪素、硫酸バリウム、石膏、珪酸カルシウム、セリサイト、活性白土、窒化アルミニウム等の無機充填剤や、ポリエステル微粒子、ポリウレタン微粒子、ビニル重合体微粒子、アクリル重合体微粒子等の有機充填剤が挙げられる。これらの充填剤は単独で用いてもよいし、２種以上を併用してもよい。

本発明の液晶表示素子用シール剤１００重量部中における上記充填剤の含有量の好ましい下限は１０重量部、好ましい上限は７０重量部である。上記充填剤の含有量が１０重量部以上であることにより、接着性の改善等の効果により優れるものとなる。上記充填剤の含有量が７０重量部以下であることにより、得られる液晶表示素子用シール剤の粘度が高くなり過ぎず、塗布性により優れるものとなる。上記充填剤の含有量のより好ましい下限は２０重量部、より好ましい上限は６０重量部である。

本発明の液晶表示素子用シール剤は、シランカップリング剤を含有することが好ましい。上記シランカップリング剤は、主にシール剤と基板等とを良好に接着するための接着助剤としての役割を有する。

上記シランカップリング剤としては、基板等との接着性を向上させる効果に優れ、硬化性樹脂と化学結合することにより液晶中への硬化性樹脂の流出を抑制することができることから、例えば、３－アミノプロピルトリメトキシシラン、３－メルカプトプロピルトリメトキシシラン、３－グリシドキシプロピルトリメトキシシラン、３－イソシアネートプロピルトリメトキシシラン等が好適に用いられる。これらのシランカップリング剤は単独で用いてもよいし、２種以上を併用してもよい。

本発明の液晶表示素子用シール剤１００重量部中における上記シランカップリング剤の含有量の好ましい下限は０．１重量部、好ましい上限は１０重量部である。上記シランカップリング剤の含有量がこの範囲であることにより、液晶汚染の発生を抑制しつつ、接着性を向上させる効果により優れるものとなる。上記シランカップリング剤の含有量のより好ましい下限は０．３重量部、より好ましい上限は５重量部である。

本発明の液晶表示素子用シール剤は、遮光剤を含有してもよい。上記遮光剤を含有することにより、本発明の液晶表示素子用シール剤は、遮光シール剤として好適に用いることができる。

上記遮光剤としては、例えば、酸化鉄、チタンブラック、アニリンブラック、シアニンブラック、フラーレン、カーボンブラック、樹脂被覆型カーボンブラック等が挙げられる。なかでも、チタンブラックが好ましい。

上記チタンブラックは、波長３００～８００ｎｍの光に対する平均透過率と比較して、紫外線領域付近、特に波長３７０～４５０ｎｍの光に対する透過率が高くなる物質である。即ち、上記チタンブラックは、可視光領域の波長の光を充分に遮蔽することで本発明の液晶表示素子用シール剤に遮光性を付与する一方、紫外線領域付近の波長の光は透過させる性質を有する遮光剤である。本発明の液晶表示素子用シール剤に含有される遮光剤としては、絶縁性の高い物質が好ましく、絶縁性の高い遮光剤としてもチタンブラックが好適である。

上記チタンブラックは、表面処理されていないものでも充分な効果を発揮するが、表面がカップリング剤等の有機成分で処理されているものや、酸化ケイ素、酸化チタン、酸化ゲルマニウム、酸化アルミニウム、酸化ジルコニウム、酸化マグネシウム等の無機成分で被覆されているもの等、表面処理されたチタンブラックを用いることもできる。なかでも、有機成分で処理されているものは、より絶縁性を向上できる点で好ましい。
また、遮光剤として上記チタンブラックを含有する本発明の液晶表示素子用シール剤を用いて製造した液晶表示素子は、充分な遮光性を有するため、光の漏れ出しがなく高いコントラストを有し、優れた画像表示品質を有する液晶表示素子を実現することができる。

上記チタンブラックのうち市販されているものとしては、例えば、１２Ｓ、１３Ｍ、１３Ｍ－Ｃ、１３Ｒ－Ｎ、１４Ｍ－Ｃ（いずれも三菱マテリアル社製）、ティラックＤ（赤穂化成社製）等が挙げられる。

上記チタンブラックの比表面積の好ましい下限は１３ｍ^２／ｇ、好ましい上限は３０ｍ^２／ｇであり、より好ましい下限は１５ｍ^２／ｇ、より好ましい上限は２５ｍ^２／ｇである。
また、上記チタンブラックの体積抵抗の好ましい下限は０．５Ω・ｃｍ、好ましい上限は３Ω・ｃｍであり、より好ましい下限は１Ω・ｃｍ、より好ましい上限は２．５Ω・ｃｍである。

上記遮光剤の一次粒子径は、液晶表示素子の基板間の距離以下であれば特に限定されないが、好ましい下限は１ｎｍ、好ましい上限は５μｍである。上記遮光剤の一次粒子径がこの範囲であることにより、得られる液晶表示素子用シール剤の塗布性等を悪化させることなく遮光性により優れるものとすることができる。上記遮光剤の一次粒子径のより好ましい下限は５ｎｍ、より好ましい上限は２００ｎｍ、更に好ましい下限は１０ｎｍ、更に好ましい上限は１００ｎｍである。
なお、上記遮光剤の一次粒子径は、ＮＩＣＯＭＰ　３８０ＺＬＳ（ＰＡＲＴＩＣＬＥ　ＳＩＺＩＮＧ　ＳＹＳＴＥＭＳ社製）を用いて、上記遮光剤を溶媒（水、有機溶媒等）に分散させて測定することができる。

本発明の液晶表示素子用シール剤１００重量部中における上記遮光剤の含有量の好ましい下限は５重量部、好ましい上限は８０重量部である。上記遮光剤の含有量が５重量部以上であることにより、得られる液晶表示素子用シール剤が遮光性により優れるものとなる。上記遮光剤の含有量が８０重量部以下であることにより、得られる液晶表示素子用シール剤が、基板に対する密着性、硬化後の強度、及び、描画性により優れるものとなる。上記遮光剤の含有量のより好ましい下限は１０重量部、より好ましい上限は７０重量部であり、更に好ましい下限は３０重量部、更に好ましい上限は６０重量部である。

本発明の液晶表示素子用シール剤を製造する方法としては、例えば、ホモディスパー、ホモミキサー、万能ミキサー、プラネタリーミキサー、ニーダー、３本ロール等の混合機を用いて、硬化性樹脂と、チオキサントン系重合開始剤と、アミン系増感剤と、必要に応じて添加するシランカップリング剤等の添加剤とを混合する方法等が挙げられる。

本発明の液晶表示素子用シール剤に、導電性微粒子を配合することにより、上下導通材料を製造することができる。このような本発明の液晶表示素子用シール剤と導電性微粒子とを含有する上下導通材料もまた、本発明の１つである。

上記導電性微粒子としては、金属ボール、樹脂微粒子の表面に導電金属層を形成したもの等を用いることができる。なかでも、樹脂微粒子の表面に導電金属層を形成したものは、樹脂微粒子の優れた弾性により、透明基板等を損傷することなく導電接続が可能であることから好適である。

本発明の液晶表示素子用シール剤又は本発明の上下導通材料を有する液晶表示素子もまた、本発明の１つである。

本発明の液晶表示素子を製造する方法としては、例えば、ＩＴＯ薄膜等の電極付きのガラス基板やポリエチレンテレフタレート基板等の２枚の基板の一方に、本発明の液晶表示素子用シール剤等をスクリーン印刷、ディスペンサー塗布等により長方形状のシールパターンを形成する工程、本発明の液晶表示素子用シール剤等が未硬化の状態で液晶の微小滴を基板のシール枠内に滴下塗布し、真空下で別の基板を重ね合わせる工程、及び、本発明の液晶表示素子用シール剤等のシールパターン部分に紫外線等の光を照射してシール剤を仮硬化させる工程、及び、仮硬化させたシール剤を加熱して本硬化させる工程を有する方法等が挙げられる。

本発明によれば、可視光硬化性に優れ、かつ、液晶汚染を抑制することができる液晶表示素子用シール剤を提供することができる。また、本発明によれば、該液晶表示素子用シール剤を用いてなる上下導通材料及び液晶表示素子を提供することができる。

遮光部硬化性の評価方法を説明する模式図である。

以下に実施例を掲げて本発明を更に詳しく説明するが、本発明はこれら実施例のみに限定されない。

（実施例１～９、比較例１～４）

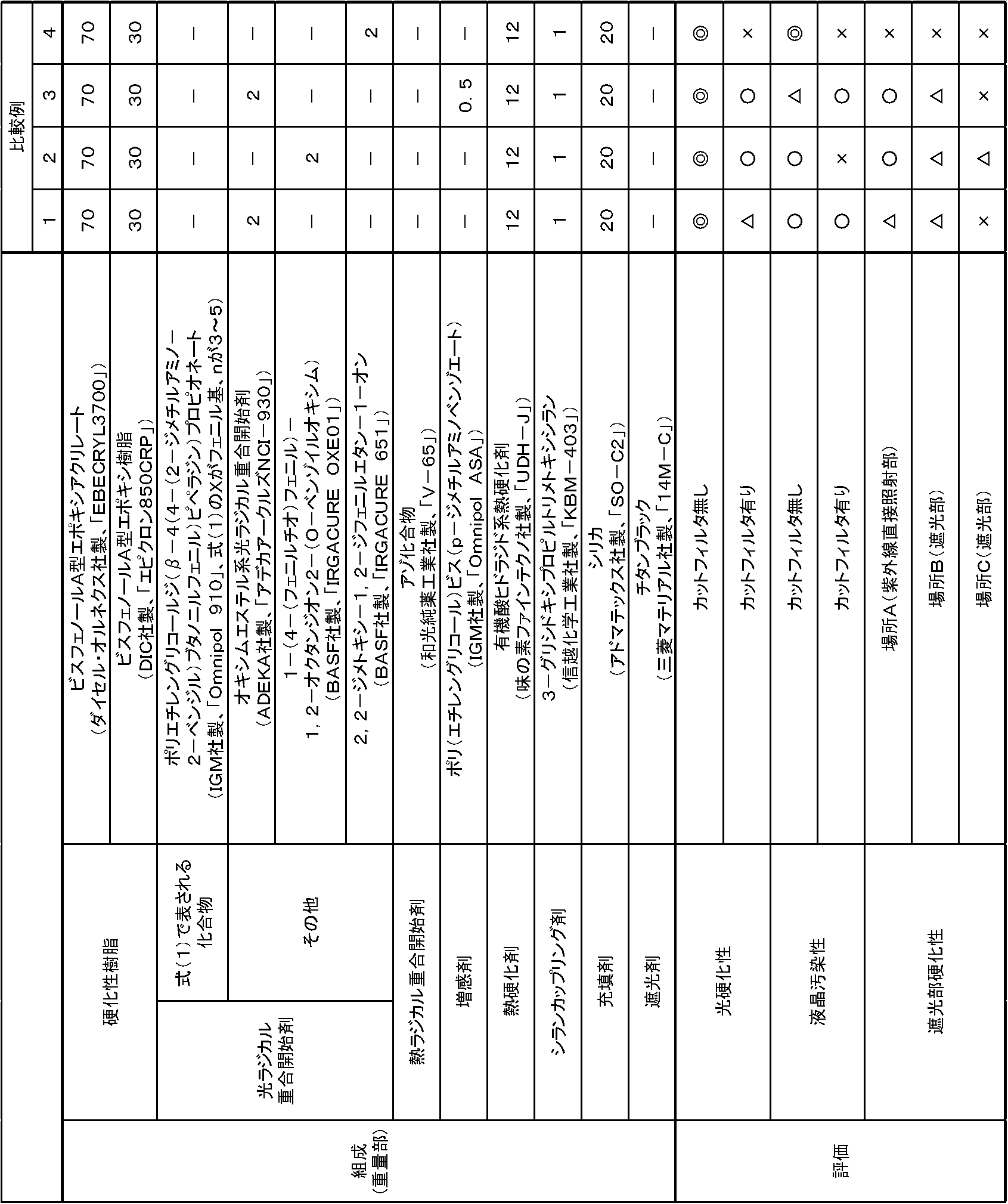

表１、２に記載された配合比に従い、各材料を、遊星式撹拌機（シンキー社製、「あわとり練太郎」）を用いて混合した後、更に３本ロールを用いて混合することにより実施例１～９、比較例１～４の各液晶表示素子用シール剤を調製した。
なお、表中の「Ｏｍｎｉｐｏｌ　９１０」は、式（１）のＸがフェニル基であり、ｎが３～５であり、重量平均分子量が１０３２である化合物であり、「Ｏｍｎｉｐｏｌ　ＡＳＡ」は、式（２）中のｚが２であり、Ｐがポリエチレングリコールの残基である化合物である。

＜評価＞
実施例及び比較例で得られた各液晶表示素子用シール剤について以下の評価を行った。結果を表１、２に示した。

（光硬化性）
実施例及び比較例で得られた各液晶表示素子用シール剤１００重量部にスペーサ微粒子（積水化学工業社製、「ミクロパールＳＩ－Ｈ０５０」）１重量部を分散させたものをガラス基板上に塗布し、その基板に同サイズのガラス基板を重ね合わせ、次に、メタルハライドランプを用いて１００ｍＷ／ｃｍ^２の光を１０秒照射し、光硬化性試験片を作製した。光照射はカットフィルター無しの場合と４００ｎｍ以下カットフィルター有りの場合の２パターンを行い、それぞれについて３枚の試験片を作製した。赤外分光装置（ＢＩＯＲＡＤ社製、「ＦＴＳ３０００」）を用い、８１５～８００ｃｍ^－１のピーク面積をアクリロイル基由来のピーク面積とし、アクリロイル基由来のピーク面積の光照射前後での変化量を測定することで光硬化性の評価を行った。アクリロイル基由来のピーク面積は、８４５～８２０ｃｍ^－１のピーク面積をリファレンスピーク面積として導出した。光照射後にアクリロイル基由来のピーク面積が９０％以上減少した場合を「◎」、光照射後にアクリロイル基由来のピーク面積が８０％以上９０％未満減少した場合を「○」、光照射後にアクリロイル基由来のピーク面積が７０％以上８０％未満減少した場合を「△」、光照射後のアクリロイル基由来のピーク面積の減少が７０％未満であった場合を「×」として光硬化性を評価した。
なお、アクリロイル基由来のピーク面積の光照射前後での変化量は、３枚の試験片から得られた平均値を取った。

（液晶汚染性）
実施例及び比較例で得られた各液晶表示素子用シール剤１００重量部にスペーサ微粒子（積水化学工業社製、「ミクロパールＳＩ－Ｈ０５０」）１重量部を分散させ、液晶表示素子用シール剤として、２枚の透明電極付き基板の一方にシール剤の線幅が１ｍｍになるようにディスペンサーで塗布した。
続いて液晶（チッソ社製、「ＪＣ－５００４ＬＡ」）の微小滴を透明電極付き基板のシール剤の枠内全面に滴下塗布し、すぐにもう一方の透明電極付き基板を貼り合わせ、シール剤部分にメタルハライドランプを用いて１００ｍＷ／ｃｍ^２の紫外線を３０秒照射し、更に、１２０℃で１時間加熱してシール剤を硬化させ、液晶表示素子を得た。光照射はカットフィルター無しの場合と４００ｎｍ以下カットフィルター有りの場合の２パターンを行い、それぞれについて３枚の液晶表示素子を作製した。
得られた液晶表示素子について、６０℃で１０００時間電圧印加状態とした後のシール剤付近の液晶汚染を目視によって確認した。
液晶汚染は、３枚の液晶表示素子の色むらにより判断しており、色むらの程度に応じて、全ての液晶表示素子について色むらが全くなかった場合を「◎」、少なくとも１枚の液晶表示素子に色むらが微かにあった場合を「○」、少なくとも１枚の液晶表示素子に色むらが少しあった場合を「△」、少なくとも１枚の液晶表示素子に色むらがかなりあった場合を「×」として液晶汚染性を評価した。
なお、評価が「◎」、「○」の液晶表示素子は実用に全く問題のないレベルである。

（遮光部硬化性）
実施例及び比較例で得られた各液晶表示素子用シール剤の遮光部硬化性を、以下に示すように各測定点のアクリロイル基の転化率を測定することにより評価した。図１は、遮光部硬化性の評価方法を説明する模式図である。
コーニング社製のガラス（長さ３０ｍｍ、幅３０ｍｍ、厚さ０．７ｍｍ）の片面の半分をクロム蒸着した基板１と、片面の全体をクロム蒸着した基板２とをそれぞれ準備した（図１（ａ））。基板１のクロム蒸着した面側の中央部に、実施例及び比較例で得られた各液晶表示素子用シール剤に５μｍのポリマービーズを１重量％添加した組成物をそれぞれ２０ｍｇ塗布し、基板１の各組成物を塗布した面側と、基板２のクロム蒸着した面側とを重ね合わせてから充分に押しつぶした（図１（ｂ））。
次に、重ね合わせた基板に、基板１面側からメタルハライドランプを用いて１００ｍＷ／ｃｍ^２の紫外線を４００ｎｍ以下カットフィルターを通して３０秒照射した。カッターを用いて基板１、２を剥がし、顕微ＩＲ法によって紫外線直接照射部（場所Ａ）、紫外線直接照射部の際から遮光部側へ１５μｍ離れた点（場所Ｂ）、及び、紫外線直接照射部の際から遮光部側へ３０μｍ離れた点（場所Ｃ）上のシール剤（図１（ｃ））について、赤外分光装置（ＢＩＯＲＡＤ社製、「ＦＴＳ３０００」）を用いてアクリロイル基由来のピークを確認した。
８１５～８００ｃｍ^－１のピーク面積をアクリロイル基由来のピーク面積とし、アクリロイル基由来のピーク面積の光照射前後での変化量を測定することで光硬化性の評価を行った。アクリロイル基由来のピーク面積は、８４５～８２０ｃｍ^－１のピーク面積をリファレンスピーク面積として導出した。光照射後にアクリロイル基由来のピーク面積が９０％以上減少した場合を「◎」、光照射後にアクリロイル基由来のピーク面積が８０％以上９０％未満減少した場合を「○」、光照射後にアクリロイル基由来のピーク面積が７０％以上８０％未満減少した場合を「△」、光照射後のアクリロイル基由来のピーク面積の減少が７０％未満であった場合を「×」として光硬化性（遮光部硬化性）を評価した。

１　　片面半分をクロム蒸着した基板
１１　クロム蒸着部
２　　片面全体をクロム蒸着した基板
２１　クロム蒸着部
３　　場所Ａ
４　　場所Ｂ
５　　場所Ｃ

Claims

硬化性樹脂と、光ラジカル重合開始剤とを含有する液晶表示素子用シール剤であって、
前記光ラジカル重合開始剤は、下記式（１）で表される化合物を含有することを特徴とする液晶表示素子用シール剤。

式（１）中、２つのＸは、それぞれ独立に、水素原子が－ＯＲ^１基で置換されていてもよいフェニル基を表し、各Ｘは、－ＯＲ^１基を２以上有していてもよく、２つのＸが－ＯＲ^１基を合計２以上有する場合、各－ＯＲ^１基は、同一であってもよいし、異なっていてもよい。Ｒ^１は、水素又は炭素数１～３のアルキル基を表す。ｎは、１～１０の整数を表す。
遮光剤を含有することを特徴とする請求項１記載の液晶表示素子用シール剤。
請求項１又は２記載の液晶表示素子用シール剤と導電性微粒子とを含有することを特徴とする上下導通材料。
請求項１若しくは２記載の液晶表示素子用シール剤又は請求項３記載の上下導通材料を有することを特徴とする液晶表示素子。
