WO2016129188A1 - 音声認識処理装置、音声認識処理方法およびプログラム - Google Patents

音声認識処理装置、音声認識処理方法およびプログラム Download PDF

Info

Publication number
WO2016129188A1
WO2016129188A1 PCT/JP2015/086000 JP2015086000W WO2016129188A1 WO 2016129188 A1 WO2016129188 A1 WO 2016129188A1 JP 2015086000 W JP2015086000 W JP 2015086000W WO 2016129188 A1 WO2016129188 A1 WO 2016129188A1
Authority
WO
WIPO (PCT)
Prior art keywords
speech recognition
voice
permutation
speech
recognition result
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2015/086000
Other languages
English (en)
French (fr)
Inventor
久 坂本
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
NEC Solution Innovators Ltd
Original Assignee
NEC Solution Innovators Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by NEC Solution Innovators Ltd filed Critical NEC Solution Innovators Ltd
Priority to JP2016574636A priority Critical patent/JP6429294B2/ja
Publication of WO2016129188A1 publication Critical patent/WO2016129188A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • G—PHYSICS
    • G10—MUSICAL INSTRUMENTS; ACOUSTICS
    • G10L—SPEECH ANALYSIS TECHNIQUES OR SPEECH SYNTHESIS; SPEECH RECOGNITION; SPEECH OR VOICE PROCESSING TECHNIQUES; SPEECH OR AUDIO CODING OR DECODING
    • G10L15/00—Speech recognition
    • G—PHYSICS
    • G10—MUSICAL INSTRUMENTS; ACOUSTICS
    • G10L—SPEECH ANALYSIS TECHNIQUES OR SPEECH SYNTHESIS; SPEECH RECOGNITION; SPEECH OR VOICE PROCESSING TECHNIQUES; SPEECH OR AUDIO CODING OR DECODING
    • G10L15/00—Speech recognition
    • G10L15/04—Segmentation; Word boundary detection
    • G—PHYSICS
    • G10—MUSICAL INSTRUMENTS; ACOUSTICS
    • G10L—SPEECH ANALYSIS TECHNIQUES OR SPEECH SYNTHESIS; SPEECH RECOGNITION; SPEECH OR VOICE PROCESSING TECHNIQUES; SPEECH OR AUDIO CODING OR DECODING
    • G10L15/00—Speech recognition
    • G10L15/22—Procedures used during a speech recognition process, e.g. man-machine dialogue
    • G—PHYSICS
    • G10—MUSICAL INSTRUMENTS; ACOUSTICS
    • G10L—SPEECH ANALYSIS TECHNIQUES OR SPEECH SYNTHESIS; SPEECH RECOGNITION; SPEECH OR VOICE PROCESSING TECHNIQUES; SPEECH OR AUDIO CODING OR DECODING
    • G10L15/00—Speech recognition
    • G10L15/28—Constructional details of speech recognition systems
    • G10L15/30—Distributed recognition, e.g. in client-server systems, for mobile phones or network applications

Definitions

  • the present invention relates to a speech recognition processing device for recognizing information by human speech, a speech recognition processing method, and a program for causing a computer to execute the method.
  • Patent Literature 1 and Non-Patent Literature 1 include all of a large amount of data related to these language models and teacher data.
  • the operation of such a voice recognition system is often performed in a personal computer (PC) or a terminal device such as a smartphone or a tablet terminal that has been increasingly used in recent years.
  • PC personal computer
  • terminal device such as a smartphone or a tablet terminal
  • main storage device and the auxiliary storage device of these terminal devices are increasing in capacity, it is necessary to store all of the large amount of data necessary for the speech recognition system in the terminal device. Difficult from a viewpoint.
  • Non-Patent Document 2 a cloud-type speech recognition service is provided (see Non-Patent Document 2).
  • a large amount of data necessary for speech recognition processing is stored not on the terminal device but on a cloud platform built in a data center. If this service is used, the terminal device is connected to the data center via a network, so that a result of voice recognition processing using the large amount of data can be obtained.
  • the speed of information processing has increased, so that a user operating a terminal device can immediately obtain a speech recognition result from the cloud platform when inputting voice into the terminal device. In this way, the user can obtain a highly accurate speech recognition result without accumulating a large amount of language models and teacher data in the terminal device.
  • the cloud-type voice recognition service disclosed in Non-Patent Document 2 solves the problems of the techniques disclosed in Patent Document 1 and Non-Patent Document 1.
  • this cloud-type speech recognition service is not suitable for recognition processing of long conversational sentences composed of multiple sentences because short sentences such as short words at a word level and relatively short conversational sentences are processed. .
  • An object of the present invention is to provide a speech recognition processing device, a speech recognition processing method, and a program that enable recognition processing of a long conversation sentence.
  • a speech recognition processing apparatus includes a voice sampling unit that acquires input voice as voice data, a voice sampling unit that divides the voice data into a plurality of voice data pieces, and each of the plurality of voice data pieces.
  • Voice dividing means for assigning permutation numbers in accordance with the order input to the memory, storage means for storing the permutation numbers, and assigning permutation numbers to a plurality of preset communication ports, and distributing voice data pieces via the network
  • a permutation number is assigned, and the speech recognition result is stored in an area of the storage means in which the permutation number matching the assigned permutation number is stored.
  • Recognition request transmission / reception means recognition result aggregating means for generating a recognition result sentence in which speech recognition results stored in the storage means together with the permutation number are arranged according to the permutation number, display means for displaying the generated recognition result sentence, It is the structure which has.
  • a speech recognition processing method is a speech recognition processing method by an information processing apparatus, which acquires input speech as speech data, divides speech data into a plurality of speech data pieces, A permutation number is assigned to each of the audio data pieces according to the order in which the audio data is acquired, the permutation numbers are stored in the storage means, and the audio data pieces are assigned to the plurality of preset communication ports while associating the permutation numbers with the network.
  • a voice recognition result which is a result of recognition processing of the voice data piece by the voice recognition server, is received from the voice recognition server via the communication port, the received voice recognition result is transmitted to the communication port.
  • a permutation number associated with the assigned permutation number is assigned, and the speech recognition result is stored in the storage means area where the permutation number matching the assigned permutation number is stored. It was paid, in which the speech recognition result stored in the storage means together with the permutation numbers to generate a recognition result sentences arranged according permutation number, displays the generated recognition results statement.
  • a program is a procedure for acquiring input audio as audio data in a computer, dividing the audio data into a plurality of audio data pieces, and acquiring the audio data for each of the plurality of audio data pieces.
  • a permutation associated with the received speech recognition result corresponding to the communication port Voice recognition in the area of the storage means in which the number assignment procedure and the permutation number matching the assigned permutation number are stored
  • a procedure for storing the results, a procedure for generating a recognition result sentence in which the speech recognition results stored in the storage means together with the permutation numbers are arranged according to the permutation numbers, and a procedure for displaying the generated recognition result sentences. is there.
  • FIG. 1 is a block diagram for explaining the configuration of the speech recognition processing apparatus of the present embodiment.
  • FIG. 2 is a diagram showing a configuration example of data stored in the permutation number storage means shown in FIG.
  • FIG. 3 is a diagram showing another configuration example of data stored in the permutation number storage means shown in FIG.
  • FIG. 4 is a flowchart showing an operation procedure performed by the speech recognition processing apparatus according to the present embodiment.
  • FIG. 5 is a flowchart showing the detailed operation of step S02 shown in FIG.
  • FIG. 6 is a flowchart showing the detailed operation of step S05 shown in FIG.
  • FIG. 7 is a block diagram for explaining the configuration of the speech recognition processing apparatus according to the first embodiment.
  • FIG. 8 is a diagram illustrating a configuration of data stored in the permutation number storage unit in the first embodiment.
  • FIG. 9 is a diagram showing the transmission contents of the recognition request transmission / reception means in the first embodiment.
  • FIG. 10 is a diagram illustrating the contents received by the recognition request transmission / reception unit according to the first embodiment.
  • FIG. 11 is a diagram showing an example when data is stored in the field shown in FIG. 12 is a diagram illustrating an example of the screen of the display unit illustrated in FIG. 7 in the first embodiment.
  • FIG. 13 is a block diagram showing another configuration example of the speech recognition processing apparatus of this embodiment.
  • FIG. 1 is a block diagram for explaining the configuration of the speech recognition processing apparatus of this embodiment.
  • the voice recognition processing device 1 is an information processing device that outputs information in which a conversation made by the speaker 4 is converted to text so that the viewer 5 can view it.
  • the speech recognition processing device 1 may be a desktop or notebook PC, or a portable information terminal such as a PDA (Personal Digital Assistant) smaller than the PC.
  • PDA Personal Digital Assistant
  • the number of speakers 4 and viewers 5 may be plural.
  • the voice recognition processing device 1 is connected via a network 6 to a voice recognition server 3 that provides a cloud type voice recognition service.
  • the cloud type speech recognition service is a cloud type speech recognition service disclosed in Non-Patent Document 2, for example.
  • the speech recognition processing device 1 includes a permutation number storage unit 13, a recognition request transmission / reception unit 14, and a control unit 30.
  • the control unit 30 is provided with a memory (not shown) that stores a computer program (hereinafter simply referred to as a program) and a CPU (Central Processing Unit) (not shown) that executes processing according to the program. .
  • the control unit 30 includes a voice collection unit 11, a voice division unit 12, a recognition result aggregation unit 15, and a recognition result display unit 16.
  • the voice collection unit 11, the voice division unit 12, the recognition result aggregation unit 15, and the recognition result display unit 16 are virtually configured in the voice recognition processing device 1.
  • a microphone is connected to the voice sampling means 11 and a display unit is connected to the recognition result display means 16, but the illustration is omitted. Further, although a case where a display unit is connected to the recognition result display unit 16 as an output unit for the recognition result sentence will be described, a printer may be used.
  • the voice collection unit 11, the voice division unit 12, the recognition result aggregation unit 15, and the recognition result display unit 16 shown in FIG. 1 are ASIC (Application Specific Integrated Circuit) or the like specialized for each function.
  • a dedicated integrated circuit may be used.
  • speech recognition technology it is necessary to perform speech recognition processing in accordance with the input speed of speech, and the speed of information processing becomes important.
  • the overall information processing speed can be improved.
  • the voice sampling means 11 receives voice information emitted from one or more speakers 4 as digital data, which is voice data continuously input via a microphone (not shown), and is continuous information like stream data. Get as.
  • the voice collection unit 11 will be described as a case where the acquired voice data is output to the voice division unit 12 without being processed, but the voice data may be processed and output.
  • noise canceling processing for removing noise and filtering processing for extracting only a frequency band indicating human speech can be considered.
  • the voice dividing unit 12 analyzes the voice data acquired by the voice sampling unit 11, and divides the voice data into voice data pieces that are smaller units.
  • the method of dividing is to detect a part in which voice information of a person does not exist (for example, a part in which no person's voice exists) or a breathing part, and extract data before and after that as a piece of voice data. is there.
  • the audio data in the area sandwiched between the detected parts corresponds to an audio data piece.
  • a frequency band eg, about 200 Hz to about 4 KHz
  • a method for determining whether there is sound information sound data in a state in which no human sound is included is collected, and the sound is recorded as an environmental sound.
  • a method of determining that there is no information is conceivable.
  • the method for detecting the presence or absence of audio information is not limited to the method described here, and other methods may be used.
  • the voice dividing means 12 assigns a permutation number indicating the order of appearance of the voice data to the divided voice data pieces.
  • the voice dividing means 12 assigns permutation numbers in order from the first voice data piece of the voice data received from the voice sampling means 11. Therefore, the permutation numbers assigned to the audio data pieces are in the order of input to the audio sampling means 11.
  • the recognition request transmission / reception means 14 When the recognition request transmission / reception means 14 receives from the voice division means 12 a pair of the voice data piece divided by the voice division means 12 and the permutation number assigned to the voice data piece, the voice request containing the voice data piece is sent to the voice request. It transmits to the recognition server 3. At that time, the recognition request transmission / reception means 14 transmits a plurality of voice recognition requests to the voice recognition server 3 in parallel. This will be specifically described below.
  • the number of communication ports (communication channels) for transmitting / receiving data to / from the voice recognition server 3 is preset.
  • the number of communication ports is determined by the information processing capability of the voice recognition server 3 that is a data transmission / reception destination.
  • a plurality of communication ports are set to be usable in the recognition request transmission / reception means 14.
  • the recognition request transmission / reception unit 14 has a plurality of logically usable communication ports, and associates a pair of a permutation number and a voice data piece passed from the voice division unit 12 to each of the plurality of communication ports. And permutation number combination information.
  • the recognition request transmission / reception means 14 can transmit a plurality of voice recognition requests in parallel by transmitting a recognition request including a voice data fragment to the voice recognition server 3 via each communication port. At this time, there is no need to synchronize between communication ports, and transmission can be performed asynchronously.
  • the number of voice recognition requests that can be made at one time may be fixedly set in the recognition request transmission / reception means 14 or may be set freely by a setting file or the like.
  • the recognition request transmission / reception unit 14 associates the received voice data piece with the communication port when receiving the voice recognition result from the voice recognition server 3 through the communication port.
  • the permutation number that has been assigned is assigned to the received speech recognition result.
  • the recognition request transmission / reception unit 14 stores the speech recognition result and the permutation number in the permutation number storage unit 13 in association with each other.
  • the permutation number storage means 13 records the permutation numbers assigned to the audio data pieces divided by the audio dividing means 12.
  • FIG. 2 is a diagram showing a configuration example of data stored in the permutation number storage means.
  • the storage area of T1301 shown in FIG. 2 is a field in which the maximum value of the permutation numbers assigned to the audio data pieces divided by the audio dividing means 12 is recorded.
  • 0 is recorded in the field T1301 of the permutation number storage means 13 as the initial value of the maximum permutation number.
  • the initial stage is when the speech recognition processing program of this embodiment is started.
  • the voice division means 12 When assigning the permutation number, the voice division means 12 reads the maximum value of the permutation number from the permutation number storage means 13, assigns the value obtained by adding 1 to the next voice data piece, and then updates it. The maximum value of the permutation number is recorded in the permutation number storage means 13.
  • the permutation number storage means 13 stores the speech recognition result received by the recognition request transmission / reception means 14 in pairs with the permutation number.

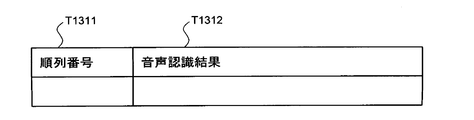

  • FIG. 3 is a diagram showing another configuration example of data stored in the permutation number storage means shown in FIG.
  • the storage area of T1311 shown in FIG. 3 is a field for storing the number (permutation number) assigned to the audio data pieces divided by the audio dividing means 12.
  • the storage area of T1312 shown in FIG. 3 is a field for storing the speech recognition result received by the recognition request transmission / reception means 14.
  • the permutation number storage means 13 is not limited to the data structure described above, and may be realized by a database or the like so that data can be referred to and recorded as described above.
  • the recognition result aggregating unit 15 reads the speech recognition result received by the recognition request transmitting / receiving unit 14 from the speech recognition server 3 and the permutation number associated with the recognition result from the permutation number storage unit 13, and the speech recognition results in the order of the permutation number. And a recognition result sentence composed of a certain number of words or syllables is created.
  • the recognition result aggregating unit 15 periodically searches the permutation number storage unit 13 to determine whether a predetermined number or more of speech recognition results are stored from the smallest permutation number.
  • the recognition result sentence is created by connecting the voice recognition results in order, and the created recognition result sentence is displayed as a recognition result.
  • the recognition result aggregation means 15 deletes the connected speech recognition result and the record of the permutation number from the data stored in the permutation number storage means 13.
  • the number of speech recognition results for confirming a sentence may be fixedly set in the recognition result aggregating unit 15 or may be freely set by a setting file or the like.
  • the recognition result display unit 16 When the recognition result display unit 16 receives the recognition result sentence from the recognition result aggregation unit 15, the recognition result display unit 16 outputs the recognition result sentence as a character string to a display unit (not shown) so that the viewer 5 can view it.
  • a window may be displayed by GUI (Graphical User Interface), or output to a file or the like.
  • processing for converting all output sentences into “Hiragana” or “Katakana” may be performed, or processing for converting a part or all of them into Roman characters or the like may be performed.
  • FIG. 4 is a flowchart showing the operation procedure of the speech recognition processing apparatus of this embodiment.
  • Step S01 The voice collecting means 11 continuously receives voice information from one or more speakers 4 from a microphone (not shown) as digital data, and acquires it as continuous information such as stream data.
  • Step S02 The voice dividing unit 12 detects a breathing and silent portion from the voice data collected by the voice collecting unit 11, and divides the voice data before and after the breathing and silent parts. Subsequently, the voice dividing means 12 assigns a permutation number to the divided voice data pieces, registers the permutation numbers in the permutation number storage means 13, and sets the divided voice data pieces and the assigned permutation numbers as a set. To the recognition request transmission / reception means 14.
  • step S02 shown in FIG. 4 will be described in detail with reference to FIG.
  • Step S0201 The voice dividing means 12 detects breathing and silent parts from the collected voice data.
  • Step S0202 The voice dividing unit 12 divides the voice data before and after the detected breathing and silence parts to create a voice data piece.
  • Step S0203 The voice dividing unit 12 assigns a permutation number to each of the voice data pieces in the divided order. Then, the voice dividing unit 12 acquires the current maximum value of the permutation number from the field T1301 of the permutation number storage unit 13, increments the value by 1, and records it in the field T1301 of the permutation number storage unit 13.
  • Step S0204 The voice dividing unit 12 assigns the permutation number assigned in step S0203 to the divided voice data piece and passes it to the recognition request transmitting / receiving unit 14.
  • Step S03 The recognition request transmission / reception means 14 requests voice recognition by transmitting a plurality of pieces of voice data divided by the voice division means 12 to the voice recognition server 3 asynchronously and in parallel.
  • the recognition request transmission / reception unit 14 has a plurality of communication ports, associates the communication port used for transmission of the recognition request with the permutation number passed from the voice division unit 12, and holds information on the correspondence.
  • Step S04 Upon receiving the speech recognition result from the speech recognition server 3, the recognition request transmission / reception means 14 searches the permutation number in the field T1311 of the permutation number storage means 13 using the permutation number held in Step S03. The speech recognition result is stored in the field T1312 of the record whose value matches.
  • Step S05 The recognition result aggregating unit 15 periodically searches the speech recognition result storage state in the permutation number storage unit 13, and if the speech recognition result is continuously stored for a certain length, those recognition results are stored. Connect the results to create a recognition result sentence.
  • step S05 shown in FIG. 4 will be described in detail with reference to FIG.
  • Step S0501 The recognition result aggregating unit 15 periodically retrieves the speech recognition result storage state in the permutation number storage unit 13, and a predetermined number of speech recognition results are continuously registered from the smallest permutation number. Find out the state of being.
  • Step S0502 The recognition result aggregating means 15 acquires a plurality of permutation number (field T1311) and speech recognition result (field T1312) pairs found in step S0501 from the permutation number storage means 13, and performs speech recognition in the order of the permutation numbers. The results are rearranged and the speech recognition results are connected to generate a recognition result sentence.
  • Step S0503 The recognition result aggregating unit 15 deletes the record storing the speech recognition result and the permutation number acquired in step S0502 from the permutation number storage unit 13.
  • Step S0504 The recognition result aggregating unit 15 passes the recognition result sentence generated in step S0502 to the recognition result display unit 16.
  • step S05 This completes the detailed description of the operation in step S05.
  • Step S06 The recognition result display means 16 displays the recognition result sentence generated by the recognition result aggregating means 15 so that the viewer 5 can view it.
  • the recognition result display means 16 outputs a recognition result sentence to a display unit (not shown).
  • the speech recognition processing method by the speech recognition processing apparatus of the present embodiment will be specifically described using examples. Detailed description of the same configuration as that shown in FIG. 1 is omitted.
  • FIG. 7 is a block diagram showing a configuration example of the voice recognition processing apparatus of the present embodiment.
  • the voice recognition processing apparatus 1 of the present embodiment has a configuration in which a program for executing the above-described voice recognition processing method is stored in advance in a memory (not shown) in the control unit 30 in a general PC.
  • a microphone 21 is connected to the voice sampling means 11 of the voice recognition processing device 1 as a device for inputting voice.
  • a display unit 22 is connected to the recognition result display means 16 of the speech recognition processing device 1 as a device for displaying the recognition result sentence.
  • the network 6 is a network including the Internet.
  • the voice recognition processing device 1 and the voice recognition server 3 use TCP (Transmission Control Protocol) / IP (Internet Protocol) as a communication protocol.
  • TCP Transmission Control Protocol
  • IP Internet Protocol
  • Each of the speech recognition processing device 1 and the speech recognition server 3 stores in advance the terminal identification of the own device and the counterpart device.
  • the recognition request transmission / reception means 14 has five communication ports that can simultaneously transmit a voice recognition request.
  • the recognition result aggregating unit 15 creates a recognition result sentence when three voice recognition results are continuously obtained.
  • a punctuation mark indicates breathing in actual occurrence, and a punctuation mark indicates a silent part.
  • Step S01 The voice sampling means 11 continuously receives voice data from the microphone 21 as digital data, and obtains it as stream data.
  • Step S02 The breath data and the silent part are detected from the voice data collected by the voice dividing unit 12 (today is fine), and the voice data is divided before and after that. Subsequently, the voice dividing means 12 assigns a permutation number to the divided voice data pieces, registers the permutation numbers in the permutation number storage means 13, and sets the divided voice data pieces and the assigned permutation numbers as a set. To the recognition request transmission / reception means 14.
  • step S02 will be described in detail with reference to FIG.
  • Step S0201 The voice dividing means 12 detects breathing and silent parts from the collected voice data (it is fine today). In this embodiment, a punctuation mark of a sentence representing voice data is detected. As a detection method, when the voice data of 200 Hz to 4 KHz is less than 60 decibels and the state is continued for 0.5 seconds or more, it is determined that breathing and silence are present.
  • Step S0202 The voice dividing unit 12 divides the voice data before and after the detected breathing and silence parts to create a voice data piece. In this embodiment, it is divided into a voice data piece “Today”, a voice data piece “Sunny”, and a voice data piece “I”.
  • Step S0203 The voice dividing unit 12 assigns a permutation number to each of the voice data pieces in the divided order. Then, the voice dividing unit 12 acquires the current maximum value of the permutation number from the field T1301 of the permutation number storage unit 13, increments the value by 1, and records it in the field T1301 of the permutation number storage unit 13.
  • Step S0204 The voice dividing means 12 passes the permutation number numbered in step S0203 to the divided voice data piece and assigns it to the allocation recognition request transmission / reception means 14, and records the permutation number information in the permutation number storage means 13.
  • the voice division means 12 assigns the permutation number 1 to the voice data piece “Today”, the permutation number 2 to the voice data piece “Sunny”, and the voice data “I”. Number permutation number 3 on a piece.
  • the state of the permutation number storage means 13 at this time is shown in FIG.
  • Step S03 The recognition request transmission / reception means 14 requests the voice recognition by transmitting a plurality of pieces of voice data divided by the voice dividing means 12 to the voice recognition server 3 asynchronously and in parallel.
  • the recognition request transmission / reception means 14 has five communication ports, and holds the communication port used for transmission of the recognition request and the permutation number passed from the voice division means 12 as shown in FIG. .
  • FIG. 9 is a diagram showing a state in which a recognition request is sent from the voice recognition processing device to the voice recognition server for each communication port.
  • ports 1 to 3 represent communication port numbers, and “port 1: permutation number 1” means that permutation number 1 is held in association with communication port 1.
  • the communication ports 4 and 5 are omitted. Since the speech recognition processing device 1 is realized on the PC by executing a program, each communication port and the corresponding permutation number are recorded on a memory (not shown) assigned from the PC.
  • Step S04 The recognition request transmission / reception means 14 receives the speech recognition result from the speech recognition server 3 as shown in FIG.
  • FIG. 10 is a diagram illustrating a state in which the recognition result is returned from the voice recognition server to the voice recognition processing apparatus for each communication port. Comparing FIG. 9 and FIG. 10, it can be seen that the recognition result corresponding to the recognition request is returned from the voice recognition server 3 to the same communication port.
  • the recognition request transmission / reception means 14 searches the permutation number in the field T1311 of the permutation number storage means 13 using the permutation number held in step S03, and displays the speech recognition result in the field T1312 of the record with the matching value. Store as shown in FIG.
  • the order of arrival of the speech recognition results is the order of permutation number 2, permutation number 3, and permutation number 1, and the speech recognition results are stored in the permutation number storage means 13 in that order.
  • Step S05 The recognition result aggregating unit 15 periodically searches the speech recognition result storage state in the permutation number storage unit 13, and finds a data string in which three speech recognition results are stored continuously. Then, the recognition result aggregating unit 15 connects the results to create a recognition result sentence “Today is sunny”. At the time of joining, the recognition result aggregation means 15 inserts a blank character between the speech recognition results.
  • step S05 The operation of step S05 will be described in detail with reference to FIG.
  • Step S0501 The recognition result aggregating means 15 periodically searches the speech recognition result storage state in the permutation number storage means 13, and three consecutive speech recognition results are registered from the smallest permutation number. Find the state, that is, the records with permutation numbers 1, 2, and 3.
  • Step S0502 The recognition result aggregating unit 15 acquires a plurality of permutation number (field T1311) and speech recognition result (field T1312) pairs found in step S0501 from the permutation number storage unit 13.
  • the recognition result aggregating unit 15 acquires “Today” from the record with the permutation number 1, acquires “sunny” from the record with the permutation number 2, and acquires “is” from the record with the permutation number 3. To do. Thereafter, the recognition result aggregating unit 15 rearranges the speech recognition results according to the order of the permutation numbers, and generates a recognition result sentence “Today is fine” by connecting the respective speech recognition results. When connecting each speech recognition result, a space is inserted between them.
  • Step S0503 The recognition result aggregating unit 15 deletes the record storing the speech recognition result and the permutation number acquired in step S0502 from the permutation number storage unit 13. In this case, the records with permutation numbers 1, 2, and 3 correspond.
  • Step S0504 The recognition result aggregating unit 15 passes the recognition result sentence “Today is fine” generated in step S0502 to the recognition result display unit 16.
  • step S05 This completes the detailed description of the operation of step S05.
  • Step S06 The recognition result display means 16 outputs the recognition result sentence “Today is fine” generated by the recognition result aggregation means 15 to the result display area 2201 of the display unit 22 as shown in FIG. To the user.
  • FIG. 12 is an example of a display screen.
  • steps S03 to S05 of the first embodiment there may be a case where the speech recognition result of the recognition request sent after the recognition request sent earlier is delivered first. A method for processing the next recognition request in this case will be described.
  • the recognition request transmission / reception means 14 assigns the permutation number 2 to the speech recognition result received through the port 2 while the port 1 is waiting for the speech recognition result reception, and the permutation number 3 to the speech recognition result received through the port 3. And the combination of the speech recognition result and the permutation number is stored in the permutation number storage means 13.
  • the recognition request transmission / reception means 14 When the recognition request transmission / reception means 14 receives a combination of the voice data piece and the permutation number as the next recognition processing target from the voice division means 12, the recognition request transmission / reception means 14 associates the pair with a communication port that is not waiting for the recognition result.
  • the recognition request transmitting / receiving unit 14 associates each of the four voice data pieces with each of the ports 2 to 5. That is, the recognition request transmission / reception means 14 sequentially distributes the next speech data pieces to be recognized to the unused ports 2 to 5 without waiting for the reception of the speech recognition result of the port 1.
  • the next recognition processing target speech data piece is sequentially associated with the communication port that is not used. Thus, information processing can be performed efficiently.
  • the voice data of a long conversation sentence is divided into voice data pieces having a word level that can be recognized by the cloud type voice recognition service, and each voice data piece is obtained using the cloud type voice recognition service.
  • the obtained speech recognition results are arranged in the original order to output a recognition result sentence of a long conversation sentence. Therefore, a user can convert a long conversation sentence composed of a plurality of sentences into character information without storing a large amount of data necessary for recognition processing in a terminal device such as his / her PC, smartphone or tablet terminal. Voice recognition results can be acquired.
  • the speech recognition processing device of the present invention has been specifically described for easy understanding.
  • the speech recognition processing device may be an information processing device as shown in FIG. Good.
  • FIG. 13 is a block diagram showing another configuration example of the speech recognition processing apparatus of the present embodiment.
  • the speech recognition processing apparatus includes a storage unit 33, a communication unit 34, and a control unit 30.
  • Each of the communication unit 34 and the storage unit 33 illustrated in FIG. 13 corresponds to the recognition request transmission / reception unit 14 and the permutation number storage unit 13 illustrated in FIG. 1.
  • a program for causing a computer to execute the speech recognition processing method described in this embodiment may be stored in a computer-readable recording medium. In this case, by installing the program from the recording medium into another information processing apparatus, it is possible to cause the other information processing apparatus to execute the above information processing method.
  • a user can obtain a speech recognition result of a long conversation sentence without storing a large amount of data necessary for speech recognition processing in his / her terminal device.
  • the present invention can be applied to the use of supporting the communication by displaying the contents spoken by the speaker in a characterized manner in a scene where a person with hearing impairments in general life recognizes the surrounding conversation. Moreover, by replacing the speech recognition process with a translation process, the present invention can be applied to a purpose of supporting communication with a foreigner.

Landscapes

  • Engineering & Computer Science (AREA)
  • Computational Linguistics (AREA)
  • Health & Medical Sciences (AREA)
  • Audiology, Speech & Language Pathology (AREA)
  • Human Computer Interaction (AREA)
  • Physics & Mathematics (AREA)
  • Acoustics & Sound (AREA)
  • Multimedia (AREA)
  • Telephonic Communication Services (AREA)

Abstract

　本発明の音声認識処理装置は、入力される音声を音声データとして取得する音声採取手段（１１）と、音声データを複数の音声データ片に分割し、各音声データ片に入力順に順列番号を割り当てる音声分割手段（１２）と、順列番号を記憶する記憶手段（１３）と、予め設定された複数の通信ポートに順列番号を対応づけながら音声データ片を振り分けてネットワークを介して音声認識サーバに送信し、音声認識結果を音声認識サーバから通信ポートを介して受信すると、受信した音声認識結果に通信ポートに対応づけた順列番号を割り当て、割り当てた順列番号に一致する順列番号とともに音声認識結果を記憶手段に格納する認識要求送受信手段（１４）と、順列番号とともに格納された音声認識結果を順列番号にしたがって並べた認識結果文を生成する認識結果集約手段（１５）と、生成された認識結果文を表示する表示手段（１６）とを有する。

Description

音声認識処理装置、音声認識処理方法およびプログラム
　本発明は、人の音声による情報を認識する音声認識処理装置、音声認識処理方法、およびその方法をコンピュータに実行させるためのプログラムに関する。
　音声認識に関する技術はこの十数年の間大きな変化はなく、認識の精度を向上させるためにはより多くの言語モデルや教師データを蓄積する必要があるとされている。特許文献１および非特許文献１に開示された音声認識システムは、これら言語モデルや教師データに関して大量のデータの全てをシステムに内包していた。このような音声認識システムの稼動は、パーソナルコンピュータ（ＰＣ）や、近年利用が拡大しているスマートフォンおよびタブレット端末等の端末装置内で行われることが多い。しかし、これらの端末装置の主記憶装置および補助記憶装置が大容量化しているとはいえ、音声認識システムに必要な大量のデータの全てを端末装置に蓄積させることは、処理速度やデータ運用の観点から難しい。
　この問題に対して、クラウド型の音声認識サービスが提供されている（非特許文献２参照）。このようなクラウド型音声認識サービスでは、音声認識処理に必要な大量のデータは、端末装置内ではなく、データセンタに構築されたクラウド基盤上に蓄積されている。このサービスを用いれば、端末装置がデータセンタとネットワークを介して接続することで、当該大量のデータを利用した音声認識処理の結果を得られる。ネットワーク技術や通信技術の進歩により情報処理の速度が速くなったことで、端末装置を操作するユーザは、音声を端末装置に入力すると、クラウド基盤から音声認識結果をすぐに得ることができる。このようにして、大量の言語モデルや教師データを端末装置内に蓄積しなくても、ユーザが高精度の音声認識結果を得ることを可能にしている。さらに、クラウド基盤には大量の記憶領域が存在するため、膨大な言語モデル、さまざまな話者のパターンごとの音声データを蓄積することが可能となり、さらなる精度の向上を実現している。
特許第１６０３５４２号公報
"大語彙連続音声認識エンジン Julius"、［ｏｎｌｉｎｅ］、Julius development team、［平成２７年１月２０日検索］、インターネット＜ＵＲＬ：http:// julius.sourceforge.jp/＞ Ｇｏｏｇｌｅ音声検索サービス、［ｏｎｌｉｎｅ］、グーグル株式会社、［平成２７年１月２０日検索］、インターネット＜ＵＲＬ：https:// support. google.com/ websearch/answer/2940021?hl=ja＞
　非特許文献２に開示されたクラウド型音声認識サービスは、特許文献１および非特許文献１に開示された技術の課題を解決するものである。しかし、このクラウド型音声認識サービスでは、単語レベルの短い言葉や比較的短い会話文などの短い文を処理の対象としているため、複数の文章から構成される長い会話文の認識処理に適していない。
　本発明の目的の一つは、長い会話文の認識処理を可能にした音声認識処理装置、音声認識処理方法およびプログラムを提供することである。
　本発明の一側面の音声認識処理装置は、入力される音声を音声データとして取得する音声採取手段と、音声データを複数の音声データ片に分割し、複数の音声データ片のそれぞれに音声採取手段に入力された順番にしたがって順列番号を割り当てる音声分割手段と、順列番号を記憶する記憶手段と、予め設定された複数の通信ポートに順列番号を対応づけながら音声データ片を振り分けてネットワークを介して音声認識サーバに送信し、音声データ片が音声認識サーバによって認識処理された結果である音声認識結果を音声認識サーバから通信ポートを介して受信すると、受信した音声認識結果に通信ポートに対応づけた順列番号を割り当て、割り当てた順列番号に一致する順列番号が記憶される記憶手段の領域に音声認識結果を格納する認識要求送受信手段と、順列番号とともに記憶手段に格納された音声認識結果を順列番号にしたがって並べた認識結果文を生成する認識結果集約手段と、生成された認識結果文を表示する表示手段と、を有する構成である。
　本発明の一側面の音声認識処理方法は、情報処理装置による音声認識処理方法であって、入力される音声を音声データとして取得し、音声データを複数の音声データ片に分割して、複数の音声データ片のそれぞれに音声データを取得した順番にしたがって順列番号を割り当て、順列番号を記憶手段に記憶し、予め設定された複数の通信ポートに順列番号を対応づけながら音声データ片を振り分けてネットワークを介して音声認識サーバに送信し、音声データ片が音声認識サーバによって認識処理された結果である音声認識結果を音声認識サーバから通信ポートを介して受信すると、受信した音声認識結果に通信ポートに対応づけた順列番号を割り当て、割り当てた順列番号に一致する順列番号が記憶される記憶手段の領域に音声認識結果を格納し、順列番号とともに記憶手段に格納された音声認識結果を順列番号にしたがって並べた認識結果文を生成し、生成された認識結果文を表示するものである。
　本発明の一側面のプログラムは、コンピュータに、入力される音声を音声データとして取得する手順と、音声データを複数の音声データ片に分割して、複数の音声データ片のそれぞれに音声データを取得した順番にしたがって順列番号を割り当てる手順と、順列番号を記憶手段に記憶する手順と、予め設定された複数の通信ポートに順列番号を対応づけながら音声データ片を振り分けてネットワークを介して音声認識サーバに送信する手順と、音声データ片が音声認識サーバによって認識処理された結果である音声認識結果を音声認識サーバから通信ポートを介して受信すると、受信した音声認識結果に通信ポートに対応づけた順列番号を割り当てる手順と、割り当てた順列番号に一致する順列番号が記憶される記憶手段の領域に音声認識結果を格納する手順と、順列番号とともに記憶手段に格納された音声認識結果を順列番号にしたがって並べた認識結果文を生成する手順と、生成された認識結果文を表示する手順を実行させるものである。
図１は本実施形態の音声認識処理装置の構成を説明するためのブロック図である。 図２は図１に示した順列番号記憶手段に保存されるデータの構成例を示す図である。 図３は図１に示した順列番号記憶手段に保存されるデータの別の構成例を示す図である。 図４は本実施形態の音声認識処理装置による動作手順を示すフロー図である。 図５は図４に示すステップＳ０２の詳細な動作を示すフロー図である。 図６は図４に示すステップＳ０５の詳細な動作を示すフロー図である。 図７は実施例１における音声認識処理装置の構成を説明するためのブロック図である。 図８は実施例１における順列番号記憶手段に保存されるデータの構成を示す図である。 図９は実施例１における認識要求送受信手段の送信内容を示す図である。 図１０は実施例１における認識要求送受信手段の受信内容を示す図である。 図１１は図８に示したフィールドにデータが保存された場合の一例を示す図である。 図１２は実施例１において、図７に示した表示部の画面の一例を示す図である。 図１３は本実施形態の音声認識処理装置の別の構成例を示すブロック図である。
　本実施形態の音声認識処理装置の構成を説明する。
　図１は本実施形態の音声認識処理装置の構成を説明するためのブロック図である。
　音声認識処理装置１は、話者４が発する会話を文字化した情報を閲覧者５に閲覧可能に出力する情報処理装置である。音声認識処理装置１は、デスクトップ型またはノートブック型のＰＣであってもよく、ＰＣより小型のＰＤＡ（Personal Digital Assistants）等の携帯型情報端末であってもよい。話者４および閲覧者５のそれぞれの人数は複数であってもよい。
　音声認識処理装置１は、クラウド型音声認識サービスを提供する音声認識サーバ３とネットワーク６を介して接続される。クラウド型音声認識サービスは、例えば、非特許文献２に開示されたクラウド型音声認識サービスである。
　図１に示すように、音声認識処理装置１は、順列番号記憶手段１３と、認識要求送受信手段１４と、制御部３０とを有する。制御部３０には、コンピュータプログラム（以下では、単にプログラムと称する）を記憶するメモリ（不図示）と、プログラムにしたがって処理を実行するＣＰＵ（Central Processing Unit）（不図示）とが設けられている。
　制御部３０は、音声採取手段１１と、音声分割手段１２と、認識結果集約手段１５と、認識結果表示手段１６とを有する。制御部３０内のＣＰＵがプログラムにしたがって処理を実行することで、音声採取手段１１、音声分割手段１２、認識結果集約手段１５および認識結果表示手段１６が音声認識処理装置１に仮想的に構成される。
　なお、音声採取手段１１にはマイクが接続され、認識結果表示手段１６には表示部が接続されているが、図に示すことを省略している。また、認識結果文の出力手段として表示部が認識結果表示手段１６に接続された場合で説明するが、プリンタであってもよい。
　また、図１に示す音声採取手段１１、音声分割手段１２、認識結果集約手段１５および認識結果表示手段１６のうち、一部または全部が各機能に特化したＡＳＩＣ（Application Specific Integrated Circuit）等の専用集積回路で構成されてもよい。特に、音声認識技術では、音声の入力速度に応じて音声認識処理を行う必要があり、情報処理の速度が重要となる。上記複数の手段のうち、一部でも、その機能に特化した専用集積回路を設けることで、全体の情報処理の速度向上を図れる。
　図１に示した音声認識処理装置１の各構成について詳しく説明する。
　音声採取手段１１は、単数または複数の話者４が発する音声情報を、マイク（不図示）を介して連続的に入力される音声データをデジタルデータとして受信し、ストリームデータのように連続した情報として取得する。本実施形態では、音声採取手段１１は取得した音声データを無加工で音声分割手段１２に出力する場合で説明するが、音声データを加工して出力してもよい。音声データの加工として、例えば、ノイズを除去するノイズキャンセリング処理や人間の音声を示す周波数帯のみ抽出するフィルタリング処理が考えられる。
　音声分割手段１２は、音声採取手段１１が取得した音声データを解析し、音声データをそれよりも小さい単位である音声データ片に分割する。分割する方法は、音声データ内で人の音声情報が存在しない部分（例えば、人の音声が存在しない部分）や息継ぎの部分を検出し、その前後のデータを音声データの断片として抽出するものである。検出した部分に挟まれる領域の音声データが音声データ片に相当する。人の音声が存在するか否かの判定方法として、対象となる音声データにおいて、通常、人の音声として認識される周波数帯域（例えば、約２００Ｈｚ～約４ＫＨｚ）のデータの有無を調べることで、音声情報があるか否かを判断する方法がある。また、音声情報があるか否かの判定方法として、人の音声が含まれない状態での音声データを採取し、その音声を環境音として記録しておき、環境音と一致する場合に「音声情報がない」と判定する方法が考えられる。音声情報の有無を検出する方法は、ここで説明した方法に限定されず、他の方法であってもよい。
　また、音声分割手段１２は、分割した音声データ片に音声データの出現順番を表す順列番号を割り当てる。ここで、音声分割手段１２は音声採取手段１１から受け取る音声データの先頭の音声データ片から順に順列番号を割り当てる。そのため、音声データ片に割り当てられる順列番号は音声採取手段１１に入力される順になる。
　認識要求送受信手段１４は、音声分割手段１２が分割した音声データ片とその音声データ片に割り当てられた順列番号とを対にして音声分割手段１２から受け取ると、音声データ片を含む音声要求を音声認識サーバ３に対して送信する。その際、認識要求送受信手段１４は、音声認識サーバ３に対して、音声認識要求を複数、かつ並行に送信する。以下に、このことを具体的に説明する。
　認識要求送受信手段１４には、音声認識サーバ３とデータを送受信するための通信ポート（通信チャネル）の数が予め設定されている。通信ポートの数はデータの送受信先となる音声認識サーバ３の情報処理能力によって決められる。本実施形態では、認識要求送受信手段１４に複数の通信ポートが利用可能に設定されている。認識要求送受信手段１４は、論理的に使用可能な複数の通信ポートを有し、複数の通信ポートのそれぞれに音声分割手段１２から渡される、順列番号および音声データ片の対を対応づけ、通信ポートと順列番号の組み合わせの情報を保持する。そして、認識要求送受信手段１４は、各通信ポートを介して音声データ片を含む認識要求を音声認識サーバ３に送信することで、音声認識要求を複数、かつ並行に送信することができる。その際、通信ポート間で同期を取る必要もなく、非同期で送信することができる。なお、一度に音声認識要求できる数は認識要求送受信手段１４内に固定で設定されていてもよく、設定ファイル等により自由に設定できるようにしてもよい。
　また、認識要求送受信手段１４は、送信した音声データ片が音声認識サーバ３によって認識処理された結果である音声認識結果を音声認識サーバ３から通信ポートを介して受信すると、その通信ポートに対応づけていた順列番号を受信した音声認識結果に割り当てる。さらに、認識要求送受信手段１４は、音声認識結果と順列番号を関連づけて順列番号記憶手段１３に格納する。
　順列番号記憶手段１３は、音声分割手段１２が分割した音声データ片に割り当てられる順列番号を記録する。図２は順列番号記憶手段に保存されるデータの構成例を示す図である。
　図２を参照して、順列番号記憶手段１３に設けられた記憶領域に保存されるデータの構成を説明する。
　図２に示すＴ１３０１の記憶領域は、音声分割手段１２が分割した音声データ片に割り当てた順列番号の最大値が記録されるフィールドである。順列番号が１つも採番されていない初期段階では、順列番号の最大値の初期値として０が順列番号記憶手段１３のフィールドＴ１３０１に記録されている。初期段階とは、本実施形態の音声認識処理のプログラムが起動したときである。
　音声分割手段１２は、順列番号を採番する際、順列番号記憶手段１３から順列番号の最大値を読み出し、読み出した値に１を加えた値を次の音声データ片に割り当て、その後、更新した順列番号の最大値を順列番号記憶手段１３に記録する。また、順列番号記憶手段１３は認識要求送受信手段１４が受信した音声認識結果を順列番号と対にして記憶する。
　順列番号記憶手段１３における、図２に示したデータ構造とは別のデータ構造のスキーマを説明する。図３は図１に示した順列番号記憶手段に保存されるデータの別の構成例を示す図である。
　図３に示すＴ１３１１の記憶領域は、音声分割手段１２が分割した音声データ片に割り当てられた番号（順列番号）を格納するためのフィールドである。図３に示すＴ１３１２の記憶領域は、認識要求送受信手段１４が受信した音声認識結果を格納するためのフィールドである。
　なお、順列番号記憶手段１３は、上述したデータ構造に限らず、上記のようにデータの参照および記録ができるようにデータベース等で実現してもよい。
　認識結果集約手段１５は、認識要求送受信手段１４が音声認識サーバ３から受信した音声認識結果とその認識結果に対応づけられた順列番号を順列番号記憶手段１３から読み出し、順列番号の順に音声認識結果を並べ、一定の語数または音節数から構成される認識結果文を作成する。また、認識結果集約手段１５は、定期的に順列番号記憶手段１３を検索することにより、最小の順列番号から一定の個数以上の音声認識結果が格納されているかを判定する。認識結果集約手段１５は、一定の個数以上の音声認識結果が連結できると判断した場合、それらの音声認識結果を順番に繋ぎ合わせて認識結果文を作成し、作成した認識結果文を認識結果表示手段１６に渡す。そして、認識結果集約手段１５は、順列番号記憶手段１３に保存されているデータから、連結した音声認識結果とその順列番号のレコードを削除する。なお、文章を確定する音声認識結果数は、認識結果集約手段１５内に固定で設定されていてもよいし、設定ファイル等で自由に設定できるようにしてもよい。
　認識結果表示手段１６は、認識結果集約手段１５から認識結果文を受け取ると、認識結果文を文字列にして閲覧者５が閲覧できるように表示部（不図示）に出力する。表示方法はＧＵＩ（Graphical User Interface）によりウインドウ表示させてもよいし、ファイル等に出力してもよい。また、表示の際には、出力文を全て「ひらがな」または「カタカナ」に変換する処理を行ってもよく、一部または全部をローマ字などに変換する処理を行ってもよい。
　次に、本実施形態の音声認識処理装置の動作手順を説明する。
　図４は本実施形態の音声認識処理装置の動作手順を示すフロー図である。
　ステップＳ０１：音声採取手段１１が、単数または複数の話者４が発する音声情報をマイク（不図示）から連続的に音声データをデジタルデータとして受信し、ストリームデータ等連続した情報として取得する。
　ステップＳ０２：音声分割手段１２は、音声採取手段１１によって採取された音声データの中から息継ぎや無音部分を検出してその前後で音声データを分割する。続いて、音声分割手段１２は、分割した音声データ片に順列番号を採番し、順列番号記憶手段１３に順列番号を登録し、分割された音声データ片と採番された順列番号を組みにして認識要求送受信手段１４に渡す。
　ここで、図４に示すステップＳ０２の動作を、図５を参照して詳細に説明する。
　ステップＳ０２０１：音声分割手段１２は、採取した音声データの中から息継ぎや無音部分を検出する。
　ステップＳ０２０２：音声分割手段１２は、検出した息継ぎや無音部分の前後で音声データを分割して音声データ片を作成する。
　ステップＳ０２０３：音声分割手段１２は、音声データ片のそれぞれに、分割した順番で順列番号を採番する。そして、音声分割手段１２は順列番号記憶手段１３のフィールドＴ１３０１から順列番号の現在の最大値を取得し、その値を１増加させ順列番号記憶手段１３のフィールドＴ１３０１に記録する。
　ステップＳ０２０４：音声分割手段１２は、ステップＳ０２０３にて採番した順列番号を分割した音声データ片に割り当てて認識要求送受信手段１４に渡す。
　以上で、ステップＳ０２の動作の詳細な説明を終了する。
　図４に示すフロー図の説明に戻る。
　ステップＳ０３：認識要求送受信手段１４は、音声分割手段１２によって分割された複数の音声データ片を非同期、かつ並列で音声認識サーバ３に送信することで音声認識を要求する。送信の際、認識要求送受信手段１４は複数の通信ポートをもち、認識要求の送信に使用する通信ポートと音声分割手段１２から渡された順列番号を対応づけ、その対応づけの情報を保持する。
　ステップＳ０４：認識要求送受信手段１４は、音声認識サーバ３から音声認識結果を受信すると、ステップＳ０３で保持していた順列番号を用いて、順列番号記憶手段１３のフィールドＴ１３１１の順列番号を検索し、値が一致するレコードのフィールドＴ１３１２に音声認識結果を格納する。
　ステップＳ０５：認識結果集約手段１５は、定期的に順列番号記憶手段１３内の音声認識結果格納状態を検索し、音声認識結果がある一定の長さ分連続して格納されている場合、それらの結果を繋ぎ合わせて認識結果文を作成する。
　図４に示すステップＳ０５の動作を、図６を参照して詳細に説明する。
　ステップＳ０５０１：認識結果集約手段１５は、定期的に順列番号記憶手段１３内の音声認識結果格納状態を検索し、最小の順列番号から連続して一定の数だけ連続して音声認識結果が登録されている状態を見つけ出す。
　ステップＳ０５０２：認識結果集約手段１５は、ステップＳ０５０１で見つかった複数の順列番号（フィールドＴ１３１１）と音声認識結果（フィールドＴ１３１２）の対を順列番号記憶手段１３から取得し、順列番号の順番で音声認識結果を並べ直し、それぞれの音声認識結果を繋いで認識結果文を生成する。
　ステップＳ０５０３：認識結果集約手段１５は、ステップＳ０５０２で取得した音声認識結果および順列番号が格納されているレコードを順列番号記憶手段１３から削除する。
　ステップＳ０５０４：認識結果集約手段１５は、ステップＳ０５０２で生成した認識結果文を認識結果表示手段１６に渡す。
　　以上で、ステップＳ０５の動作の詳細な説明を終了する。
　図４に示すフロー図の説明に戻る。
　ステップＳ０６：認識結果表示手段１６は、認識結果集約手段１５が生成した認識結果文を閲覧者５に閲覧可能に表示する。本実施形態では、認識結果表示手段１６は認識結果文を表示部（不図示）に出力する。
　本実施形態の音声認識処理装置による音声認識処理方法を、実施例を用いて具体的に説明する。なお、図１に示した構成と同様な構成についての詳細な説明を省略する。
　図７は本実施例の音声認識処理装置の構成例を示すブロック図である。
　本実施例の音声認識処理装置１は、一般的なＰＣに、上述した音声認識処理方法を実行するためのプログラムが制御部３０内のメモリ（不図示）に予め格納された構成である。音声を入力するための装置として、マイク２１が音声認識処理装置１の音声採取手段１１に接続されている。また、認識結果文を表示するための装置として、表示部２２が音声認識処理装置１の認識結果表示手段１６に接続されている。
　本実施例では、ネットワーク６はインタ―ネットを含むネットワークである。音声認識処理装置１と音声認識サーバ３は、通信プロトコルとして、ＴＣＰ（Transmission Control Protocol）／ＩＰ（Internet Protocol）を使用する。音声認識処理装置１と音声認識サーバ３のそれぞれには、自装置および相手装置の端末識別が予め格納されている。
　順列番号記憶手段１３のフィールドＴ１３０１には、順列番号最大値の初期値として０が記録されている。また、認識要求送受信手段１４は同時に音声認識要求を送信することのできる通信ポートを５つ有している。認識結果集約手段１５は、３個の音声認識結果が連続してそろえば認識結果文を作成するものとする。
　本実施例の音声認識処理装置１の動作を、図４を参照して説明する。
　閲覧者５が音声認識処理装置１を操作して音声認識処理のプログラムを起動する指示を入力した後、話者４が「今日は、晴れ、です。」と話す。ただし、この文中において句点は実際の発生では息継ぎを示し、読点は無音部分を示す。
　ステップＳ０１：音声採取手段１１が、話者４が発する音声情報（今日は、晴れ、です。）を、マイク２１から連続的に音声データをデジタルデータとして受信し、ストリームデータとして取得する。
　ステップＳ０２：音声分割手段１２が採取した音声データ（今日は、晴れ、です。）の中から息継ぎや無音部分を検出してその前後で音声データを分割する。続いて、音声分割手段１２は、分割した音声データ片に順列番号を採番し、順列番号記憶手段１３に順列番号を登録し、分割された音声データ片と採番された順列番号を組みにして認識要求送受信手段１４に渡す。
　ここで、上記ステップＳ０２の動作を、図５を参照して詳細に説明する。
　ステップＳ０２０１：音声分割手段１２は、採取された音声データ（今日は、晴れ、です。）の中から息継ぎや無音部分を検出する。本実施例では、音声データを表す文面の句読点を検出する。検出する方法は２００Ｈｚ～４ＫＨｚの音声データが６０デシベル未満であり、その状態が０．５秒以上継続される場合を息継ぎおよび無音と判断する。
　ステップＳ０２０２：音声分割手段１２は、検出した息継ぎや無音部分の前後で音声データを分割して音声データ片を作成する。本実施例では「今日は」という音声データ片と「晴れ」という音声データ片と「です」という音声データ片に分割される。
　ステップＳ０２０３：音声分割手段１２は、音声データ片のそれぞれに、分割した順番で順列番号を採番する。そして、音声分割手段１２は順列番号記憶手段１３のフィールドＴ１３０１から順列番号の現在の最大値を取得し、その値を１増加させ順列番号記憶手段１３のフィールドＴ１３０１に記録する。
　ステップＳ０２０４：音声分割手段１２は、ステップＳ０２０３にて採番した順列番号を分割した音声データ片に割り当て認識要求送受信手段１４に渡し、順列番号の情報を順列番号記憶手段１３に記録する。本実施例では、音声分割手段１２は、「今日は」という音声データ片に順列番号１を採番し、「晴れ」という音声データ片に順列番号２を採番し、「です」という音声データ片に順列番号３を採番する。このときの順列番号記憶手段１３の状態を図８に示す。
　以上で、ステップＳ０２の動作の詳細な説明を終了する。
　図４に示すフロー図の説明に戻る。
　ステップＳ０３：認識要求送受信手段１４は、音声分割手段１２によって分割された複数の音声データ片を非同期、かつ並列に音声認識サーバ３に送信して音声認識を要求する。送信の際、認識要求送受信手段１４は５つの通信ポートをもち、認識要求の送信に使用する通信ポートと音声分割手段１２から渡された順列番号を、図９に示すように対応づけて保持する。図９は認識要求が通信ポート毎に音声認識処理装置から音声認識サーバに送られる状態を示す図である。図９において、ポート１～３は通信ポートの番号を表し、「ポート１：順列番号１」は通信ポート１に対応づけて順列番号１が保持されていることを意味する。図９では通信ポート４、５を省略している。音声認識処理装置１はプログラムを実行することによりＰＣ上で実現されるので、各通信ポートおよび対応する順列番号はＰＣから割り当てられるメモリ（不図示）上に記録される。
　ステップＳ０４：認識要求送受信手段１４は、音声認識サーバ３から音声認識結果を、図１０に示すように受信する。図１０は認識結果が通信ポート毎に音声認識サーバから音声認識処理装置に返信される状態を示す図である。図９と図１０を見比べると、認識要求に対応した認識結果が同じ通信ポートに音声認識サーバ３から返信されることがわかる。
認識要求送受信手段１４は、ステップＳ０３で保持していた順列番号を用いて、順列番号記憶手段１３のフィールドＴ１３１１の順列番号を検索し、値が一致するレコードのフィールドＴ１３１２に音声認識結果を、図１１に示すように格納する。
　このとき、音声認識結果が到着した順番は、順列番号２、順列番号３、順列番号１の順番とし、その順番で音声認識結果が順列番号記憶手段１３に格納されたとする。
　ステップＳ０５：認識結果集約手段１５は、定期的に順列番号記憶手段１３内の音声認識結果格納状態を検索し、音声認識結果が３個分連続して格納されているデータ列を見つける。そして、認識結果集約手段１５は、その結果を繋ぎ合わせて認識結果文である「今日は　晴れ　です」を作成する。繋ぎ合わせる際に、認識結果集約手段１５は、音声認識結果間に空白文字を挿入する。
　上記ステップＳ０５の動作を、図５を参照して詳細に説明する。
　ステップＳ０５０１：認識結果集約手段１５は、定期的に順列番号記憶手段１３内の音声認識結果格納状態を検索し、最小の順列番号から連続して３個連続して音声認識結果が登録されている状態、すなわち順列番号１、２、３のレコードを見つけ出す。
　ステップＳ０５０２：認識結果集約手段１５は、ステップＳ０５０１で発見した複数の順列番号（フィールドＴ１３１１）と音声認識結果（フィールドＴ１３１２）の対を順列番号記憶手段１３から取得する。本実施例では、認識結果集約手段１５は、順列番号１のレコードから「今日は」を取得し、順列番号２のレコードから「晴れ」を取得し、順列番号３のレコードから「です」を取得する。その後、認識結果集約手段１５は、順列番号の順番にしたがって音声認識結果を並べ直し、それぞれの音声認識結果を繋いで認識結果文「今日は　晴れ　です」を生成する。それぞれの音声認識結果を繋ぐ際は、間に空白を挿入する。
　ステップＳ０５０３：認識結果集約手段１５は、ステップＳ０５０２で取得した音声認識結果および順列番号が格納されているレコードを順列番号記憶手段１３から削除する。今回の場合は、順列番号１、２、３のレコードが該当する。
　ステップＳ０５０４：認識結果集約手段１５はステップＳ０５０２で生成した認識結果文「今日は　晴れ　です」を認識結果表示手段１６に渡す。
　以上で、ステップＳ０５の動作の詳細な説明を終了する。
　図４に示すフロー図の説明に戻る。
　ステップＳ０６：認識結果表示手段１６は、認識結果集約手段１５が生成した認識結果文「今日は　晴れ　です」を、図１２に示すように、表示部２２の結果表示領域２２０１に出力し認識結果閲覧者に表示する。図１２は表示画面の一例である。
　このようにして、長い会話文の音声認識処理を行い、閲覧者は、会話文に対応する認識結果文を閲覧することが可能となる。
　なお、実施例１のステップＳ０３～Ｓ０５で説明したように、先に送った認識要求よりも後に送った認識要求の音声認識結果が先に届けられる場合が考えられる。この場合における次の認識要求の処理方法を説明する。
　認識要求送受信手段１４は、ポート１が音声認識結果受信待ちの間に、ポート２を介して受信した音声認識結果に順列番号２を割り当て、ポート３を介して受信した音声認識結果に順列番号３を割り当て、音声認識結果と順列番号の組みを順列番号記憶手段１３に保存する。
　認識要求送受信手段１４は、次の認識処理対象となる音声データ片と順列番号の組みを音声分割手段１２から受け取ると、その組を認識結果受信待ちになっていない通信ポートに対応づける。ここで、次の認識処理対象の音声データ片が４つある場合、認識要求送受信手段１４は、４つの音声データ片のそれぞれをポート２から５のそれぞれに対応づける。つまり、認識要求送受信手段１４は、ポート１の音声認識結果の受信を待たずに、使用されていないポート２～５に順次、次の認識処理対象の音声データ片を振り分ける。
　このように、先に送った認識要求よりも後に送った認識要求の音声認識結果が先に届けられても、使用されていない通信ポートに順次、次の認識処理対象の音声データ片を対応づけることで、情報処理を効率よく行うことが可能となる。
　本実施形態では、上述したように、長い会話文の音声データをクラウド型音声認識サービスで認識可能な単語レベルである音声データ片に分割し、クラウド型音声認識サービスを利用して各音声データ片の音声認識結果を取得し、取得した音声認識結果を元の順番に並べて長い会話文の認識結果文を出力する。そのため、ユーザは、認識処理に必要な大量のデータを自分のＰＣ、スマートフォンおよびタブレット端末等の端末装置内に蓄積しなくても、複数の文章から構成される長い会話文が文字情報に変換された音声認識結果を取得できる。
　また、端末装置内に大量の言語モデルや教師データを配置していないため、これらデータの更新作業やバックアップといった管理を必要とせず、端末装置内の記憶領域を圧迫することなく比較的低負荷で音声認識処理を実現することができる。その理由は、本実施形態では、ネットワークを介して提供されるクラウド型音声認識サービスに音声認識を依頼し、その結果を受け取って認識結果文を提示するようにしているからである。
　なお、上述の実施形態および実施例では、本発明の音声認識処理装置を理解しやすくするために具体的に説明したが、音声認識処理装置は図１３に示すような情報処理装置であってもよい。
　図１３は本実施形態の音声認識処理装置の別の構成例を示すブロック図である。図１３に示すように音声認識処理装置は、記憶部３３と、通信部３４と、制御部３０とを有する。図１３に示す通信部３４および記憶部３３のそれぞれは、図１に示した認識要求送受信手段１４および順列番号記憶手段１３のそれぞれに相当する。
　図１３に示す装置でも、上述の実施形態と同様な効果を得ることができる。
　なお、本実施形態で説明した音声認識処理方法をコンピュータに実行させるためのプログラムを、コンピュータ読み取り可能な記録媒体に格納してもよい。この場合、プログラムを記録媒体から他の情報処理装置にインストールすることで、他の情報処理装置にも上述した情報処理方法を実行させることが可能となる。
　本発明の効果の一例を説明する。本発明によれば、ユーザは自分の端末装置に音声認識処理に必要な大量のデータを蓄積していなくても、長い会話文の音声認識結果を取得することができる。
　以上、実施形態を参照して本願発明を説明したが、本願発明は上記実施形態に限定されるものではない。本願発明の構成や詳細には、本願発明のスコープ内で当業者が理解し得る様々な変更をすることができる。
　本発明を、一般生活の中で聴覚に障害を持つ人が周囲の会話を認識する場面において、話者が話した内容を文字化して表示し、コミュニケーションを支援する用途に適用できる。また、音声認識処理を翻訳処理に置き換えることで、本発明を、外国人との意思疎通を支援するという用途にも適用できる。
　なお、この出願は、２０１５年２月１０日に出願された日本出願の特願２０１５－０２３８３６の内容が全て取り込まれており、この日本出願を基礎として優先権を主張するものである。
　１　　音声認識処理装置
　３　　音声認識サーバ
　６　　ネットワーク
　１１　　音声採取手段
　１２　　音声分割手段
　１３　　順列番号記憶手段
　１４　　認識要求送受信手段
　１５　　認識結果集約手段
　１６　　認識結果表示手段
　２１　　マイク
　２２　　表示部


Claims (9)

  1. 　入力される音声を音声データとして取得する音声採取手段と、
    　前記音声データを複数の音声データ片に分割し、該複数の音声データ片のそれぞれに前記音声採取手段に入力された順番にしたがって順列番号を割り当てる音声分割手段と、
    　前記順列番号を記憶する記憶手段と、
    　予め設定された複数の通信ポートに前記順列番号を対応づけながら前記音声データ片を振り分けてネットワークを介して音声認識サーバに送信し、前記音声データ片が該音声認識サーバによって認識処理された結果である音声認識結果を該音声認識サーバから前記通信ポートを介して受信すると、受信した音声認識結果に該通信ポートに対応づけた順列番号を割り当て、割り当てた順列番号に一致する順列番号が記憶される前記記憶手段の領域に該音声認識結果を格納する認識要求送受信手段と、
    　前記順列番号とともに前記記憶手段に格納された前記音声認識結果を該順列番号にしたがって並べた認識結果文を生成する認識結果集約手段と、
    　生成された前記認識結果文を表示する表示手段と、
    を有する音声認識処理装置。
  2. 　請求項１に記載の音声認識処理装置において、
    　前記認識要求送受信手段は、
    　前記複数の通信ポートのうち、前記音声認識サーバからの認識結果受信待ちになっていない通信ポートに、次の認識処理対象の前記音声データ片を振り分ける、音声認識処理装置。
  3. 　請求項１または２に記載の音声認識処理装置において、
    　前記音声分割手段は、
    　前記音声採取手段が取得した音声データを分割する際、該音声データにおいて人の音声情報が存在しない部分および息継ぎの部分を検出し、検出した部分で挟まれる領域の音声データを前記音声データ片として抽出する、音声認識処理装置。
  4. 　情報処理装置による音声認識処理方法であって、
    　入力される音声を音声データとして取得し、
    　前記音声データを複数の音声データ片に分割して、該複数の音声データ片のそれぞれに前記音声データを取得した順番にしたがって順列番号を割り当て、
    　前記順列番号を記憶手段に記憶し、
    　予め設定された複数の通信ポートに前記順列番号を対応づけながら前記音声データ片を振り分けてネットワークを介して音声認識サーバに送信し、
    　前記音声データ片が該音声認識サーバによって認識処理された結果である音声認識結果を該音声認識サーバから前記通信ポートを介して受信すると、受信した音声認識結果に該通信ポートに対応づけた順列番号を割り当て、
    　割り当てた順列番号に一致する順列番号が記憶される前記記憶手段の領域に該音声認識結果を格納し、
    　前記順列番号とともに前記記憶手段に格納された前記音声認識結果を該順列番号にしたがって並べた認識結果文を生成し、
    　生成された前記認識結果文を表示する、音声認識処理方法。
  5. 　請求項４に記載の音声認識処理方法において、
    　前記複数の通信ポートのうち、前記音声認識サーバからの認識結果受信待ちになっていない通信ポートに、次の認識処理対象の前記音声データ片を振り分ける、音声認識処理方法。
  6. 　請求項４または５に記載の音声認識処理方法において、
    　前記取得した音声データを分割する際、該音声データにおいて人の音声情報が存在しない部分および息継ぎの部分を検出し、検出した部分で挟まれる領域の音声データを前記音声データ片として抽出する、音声認識処理方法。
  7. 　コンピュータに、
    　入力される音声を音声データとして取得する手順と、
    　前記音声データを複数の音声データ片に分割して、該複数の音声データ片のそれぞれに前記音声データを取得した順番にしたがって順列番号を割り当てる手順と、
    　前記順列番号を記憶手段に記憶する手順と、
    　予め設定された複数の通信ポートに前記順列番号を対応づけながら前記音声データ片を振り分けてネットワークを介して音声認識サーバに送信する手順と、
    　前記音声データ片が該音声認識サーバによって認識処理された結果である音声認識結果を該音声認識サーバから前記通信ポートを介して受信すると、受信した音声認識結果に該通信ポートに対応づけた順列番号を割り当てる手順と、
    　割り当てた順列番号に一致する順列番号が記憶される前記記憶手段の領域に該音声認識結果を格納する手順と、
    　前記順列番号とともに前記記憶手段に格納された前記音声認識結果を該順列番号にしたがって並べた認識結果文を生成する手順と、
    　生成された前記認識結果文を表示する手順を実行させるためのプログラムを記録したコンピュータ読み取り可能な記録媒体。
  8. 　請求項７に記載の記録媒体において、
    　前記複数の通信ポートのうち、前記音声認識サーバからの認識結果受信待ちになっていない通信ポートに、次の認識処理対象の前記音声データ片を振り分ける手順を有するプログラムを記録したコンピュータ読み取り可能な記録媒体。
  9. 　請求項７または８に記載の記録媒体において、
    　前記取得した音声データを分割する手順で、該音声データにおいて人の音声情報が存在しない部分および息継ぎの部分を検出し、検出した部分で挟まれる領域の音声データを前記音声データ片として抽出する処理を有するプログラムを記録したコンピュータ読み取り可能な記録媒体。
PCT/JP2015/086000 2015-02-10 2015-12-24 音声認識処理装置、音声認識処理方法およびプログラム Ceased WO2016129188A1 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2016574636A JP6429294B2 (ja) 2015-02-10 2015-12-24 音声認識処理装置、音声認識処理方法およびプログラム

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2015023836 2015-02-10
JP2015-023836 2015-02-10

Publications (1)

Publication Number Publication Date
WO2016129188A1 true WO2016129188A1 (ja) 2016-08-18

Family

ID=56614333

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2015/086000 Ceased WO2016129188A1 (ja) 2015-02-10 2015-12-24 音声認識処理装置、音声認識処理方法およびプログラム

Country Status (2)

Country Link
JP (1) JP6429294B2 (ja)
WO (1) WO2016129188A1 (ja)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2019090917A (ja) * 2017-11-14 2019-06-13 株式会社情報環境デザイン研究所 音声テキスト化装置、方法、及びコンピュータプログラム
JP2020184007A (ja) * 2019-05-07 2020-11-12 株式会社チェンジ 情報処理装置、音声テキスト化システム、音声テキスト化方法および音声テキスト化プログラム
CN113053380A (zh) * 2021-03-29 2021-06-29 海信电子科技(武汉)有限公司 服务器及语音识别方法
JP2022123220A (ja) * 2021-02-12 2022-08-24 サクサ株式会社 音声情報処理装置

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2006011066A (ja) * 2004-06-25 2006-01-12 Nec Corp 音声認識／合成システム、同期制御方法、同期制御プログラム、および同期制御装置
JP2008107624A (ja) * 2006-10-26 2008-05-08 Kddi Corp 文字起こしシステム
JP2012190088A (ja) * 2011-03-09 2012-10-04 Nec Corp 音声記録装置、方法及びプログラム
JP2013015726A (ja) * 2011-07-05 2013-01-24 Yamaha Corp 音声記録サーバ装置及び音声記録システム
JP2014056258A (ja) * 2008-08-29 2014-03-27 Mmodal Ip Llc 片方向通信を使用する分散型音声認識

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2006011066A (ja) * 2004-06-25 2006-01-12 Nec Corp 音声認識／合成システム、同期制御方法、同期制御プログラム、および同期制御装置
JP2008107624A (ja) * 2006-10-26 2008-05-08 Kddi Corp 文字起こしシステム
JP2014056258A (ja) * 2008-08-29 2014-03-27 Mmodal Ip Llc 片方向通信を使用する分散型音声認識
JP2012190088A (ja) * 2011-03-09 2012-10-04 Nec Corp 音声記録装置、方法及びプログラム
JP2013015726A (ja) * 2011-07-05 2013-01-24 Yamaha Corp 音声記録サーバ装置及び音声記録システム

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2019090917A (ja) * 2017-11-14 2019-06-13 株式会社情報環境デザイン研究所 音声テキスト化装置、方法、及びコンピュータプログラム
JP2020184007A (ja) * 2019-05-07 2020-11-12 株式会社チェンジ 情報処理装置、音声テキスト化システム、音声テキスト化方法および音声テキスト化プログラム
JP2022123220A (ja) * 2021-02-12 2022-08-24 サクサ株式会社 音声情報処理装置
JP7655462B2 (ja) 2021-02-12 2025-04-02 サクサ株式会社 音声情報処理装置
CN113053380A (zh) * 2021-03-29 2021-06-29 海信电子科技(武汉)有限公司 服务器及语音识别方法
CN113053380B (zh) * 2021-03-29 2023-12-01 海信电子科技(武汉)有限公司 服务器及语音识别方法

Also Published As

Publication number Publication date
JPWO2016129188A1 (ja) 2017-11-09
JP6429294B2 (ja) 2018-11-28

Similar Documents

Publication Publication Date Title
US12406674B2 (en) Text processing method and apparatus, electronic device, and medium
CN105895103B (zh) 一种语音识别方法及装置
JP6771805B2 (ja) 音声認識方法、電子機器、及びコンピュータ記憶媒体
CN104731767B (zh) 交流支援装置以及交流支援方法
CN106384593A (zh) 一种语音信息转换、信息生成方法及装置
CN102549653A (zh) 语音翻译系统、第一终端装置、语音识别服务器装置、翻译服务器装置以及语音合成服务器装置
JP2018045001A (ja) 音声認識システム、情報処理装置、プログラム、音声認識方法
JP2015176099A (ja) 対話システム構築支援装置、方法、及びプログラム
JP6429294B2 (ja) 音声認識処理装置、音声認識処理方法およびプログラム
CN103956167A (zh) 一种基于Web的可视化手语翻译方法及设备
CN110119514A (zh) 信息的即时翻译方法、装置和系统
CN114168710A (zh) 一种会议记录的生成方法、装置、系统、设备及存储介质
JP6622165B2 (ja) 対話ログ分析装置、対話ログ分析方法およびプログラム
CN106713111B (zh) 一种添加好友的处理方法、终端及服务器
CN110546634A (zh) 翻译装置
JP6507010B2 (ja) ビデオ会議システムと音声認識技術を組み合わせた装置および方法
JP7243145B2 (ja) 情報処理装置、情報処理システム及び情報処理方法
CN112735421A (zh) 一种语音通话的实时质检方法和装置
CN113763921B (zh) 用于纠正文本的方法和装置
CN106873798B (zh) 用于输出信息的方法和装置
US20200243092A1 (en) Information processing device, information processing system, and computer program product
CN112632241A (zh) 智能会话的方法、装置、设备和计算机可读介质
KR20160131730A (ko) 자연어 처리 시스템, 자연어 처리 장치, 자연어 처리 방법 및 컴퓨터 판독가능 기록매체
JP2015087540A (ja) 音声認識装置、音声認識システム、及び音声認識プログラム
JP2019109424A (ja) 計算機、言語解析方法、及びプログラム

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 15882061

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2016574636

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 15882061

Country of ref document: EP

Kind code of ref document: A1
