WO2015098904A1 - 放射線治療用スペーサー - Google Patents

放射線治療用スペーサー Download PDF

Info

Publication number
WO2015098904A1
WO2015098904A1 PCT/JP2014/084029 JP2014084029W WO2015098904A1 WO 2015098904 A1 WO2015098904 A1 WO 2015098904A1 JP 2014084029 W JP2014084029 W JP 2014084029W WO 2015098904 A1 WO2015098904 A1 WO 2015098904A1
Authority
WO
WIPO (PCT)
Prior art keywords
spacer
radiotherapy
test
fiber assembly
flexibility
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2014/084029
Other languages
English (en)
French (fr)
Inventor
巧 福本
良平 佐々木
努 森原
恭男 笹井
佳久 古田
勉 小畑
佳孝 田上
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Kanai Juyo Kogyo Co Ltd
Kobe University NUC
Alfresa Pharma Corp
Original Assignee
Kanai Juyo Kogyo Co Ltd
Kobe University NUC
Alfresa Pharma Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Kanai Juyo Kogyo Co Ltd, Kobe University NUC, Alfresa Pharma Corp filed Critical Kanai Juyo Kogyo Co Ltd
Priority to US15/107,842 priority Critical patent/US20160361565A1/en
Priority to JP2015554910A priority patent/JPWO2015098904A1/ja
Priority to EP14874083.0A priority patent/EP3095483A4/en
Priority to KR1020167018164A priority patent/KR20160101955A/ko
Priority to CN201480071060.0A priority patent/CN105899260A/zh
Publication of WO2015098904A1 publication Critical patent/WO2015098904A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61N—ELECTROTHERAPY; MAGNETOTHERAPY; RADIATION THERAPY; ULTRASOUND THERAPY
    • A61N5/00—Radiation therapy
    • A61N5/10—X-ray therapy; Gamma-ray therapy; Particle-irradiation therapy
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61N—ELECTROTHERAPY; MAGNETOTHERAPY; RADIATION THERAPY; ULTRASOUND THERAPY
    • A61N5/00—Radiation therapy
    • A61N5/10—X-ray therapy; Gamma-ray therapy; Particle-irradiation therapy
    • A61N5/1048—Monitoring, verifying, controlling systems and methods
    • A61N5/1049—Monitoring, verifying, controlling systems and methods for verifying the position of the patient with respect to the radiation beam
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61B—DIAGNOSIS; SURGERY; IDENTIFICATION
    • A61B90/00—Instruments, implements or accessories specially adapted for surgery or diagnosis and not covered by any of the groups A61B1/00 - A61B50/00, e.g. for luxation treatment or for protecting wound edges
    • A61B90/04—Protection of tissue around surgical sites against effects of non-mechanical surgery, e.g. laser surgery
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61L—METHODS OR APPARATUS FOR STERILISING MATERIALS OR OBJECTS IN GENERAL; DISINFECTION, STERILISATION OR DEODORISATION OF AIR; CHEMICAL ASPECTS OF BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES; MATERIALS FOR BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES
    • A61L31/00—Materials for other surgical articles, e.g. stents, stent-grafts, shunts, surgical drapes, guide wires, materials for adhesion prevention, occluding devices, surgical gloves, tissue fixation devices
    • A61L31/04—Macromolecular materials
    • A61L31/06—Macromolecular materials obtained otherwise than by reactions only involving carbon-to-carbon unsaturated bonds
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61L—METHODS OR APPARATUS FOR STERILISING MATERIALS OR OBJECTS IN GENERAL; DISINFECTION, STERILISATION OR DEODORISATION OF AIR; CHEMICAL ASPECTS OF BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES; MATERIALS FOR BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES
    • A61L31/00—Materials for other surgical articles, e.g. stents, stent-grafts, shunts, surgical drapes, guide wires, materials for adhesion prevention, occluding devices, surgical gloves, tissue fixation devices
    • A61L31/14—Materials characterised by their function or physical properties, e.g. injectable or lubricating compositions, shape-memory materials, surface modified materials
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61L—METHODS OR APPARATUS FOR STERILISING MATERIALS OR OBJECTS IN GENERAL; DISINFECTION, STERILISATION OR DEODORISATION OF AIR; CHEMICAL ASPECTS OF BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES; MATERIALS FOR BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES
    • A61L31/00—Materials for other surgical articles, e.g. stents, stent-grafts, shunts, surgical drapes, guide wires, materials for adhesion prevention, occluding devices, surgical gloves, tissue fixation devices
    • A61L31/14—Materials characterised by their function or physical properties, e.g. injectable or lubricating compositions, shape-memory materials, surface modified materials
    • A61L31/146—Porous materials, e.g. foams or sponges
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61L—METHODS OR APPARATUS FOR STERILISING MATERIALS OR OBJECTS IN GENERAL; DISINFECTION, STERILISATION OR DEODORISATION OF AIR; CHEMICAL ASPECTS OF BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES; MATERIALS FOR BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES
    • A61L31/00—Materials for other surgical articles, e.g. stents, stent-grafts, shunts, surgical drapes, guide wires, materials for adhesion prevention, occluding devices, surgical gloves, tissue fixation devices
    • A61L31/14—Materials characterised by their function or physical properties, e.g. injectable or lubricating compositions, shape-memory materials, surface modified materials
    • A61L31/148—Materials at least partially resorbable by the body
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61L—METHODS OR APPARATUS FOR STERILISING MATERIALS OR OBJECTS IN GENERAL; DISINFECTION, STERILISATION OR DEODORISATION OF AIR; CHEMICAL ASPECTS OF BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES; MATERIALS FOR BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES
    • A61L31/00—Materials for other surgical articles, e.g. stents, stent-grafts, shunts, surgical drapes, guide wires, materials for adhesion prevention, occluding devices, surgical gloves, tissue fixation devices
    • A61L31/14—Materials characterised by their function or physical properties, e.g. injectable or lubricating compositions, shape-memory materials, surface modified materials
    • A61L31/18—Materials at least partially X-ray or laser opaque
    • G—PHYSICS
    • G21—NUCLEAR PHYSICS; NUCLEAR ENGINEERING
    • G21F—PROTECTION AGAINST X-RADIATION, GAMMA RADIATION, CORPUSCULAR RADIATION OR PARTICLE BOMBARDMENT; TREATING RADIOACTIVELY CONTAMINATED MATERIAL; DECONTAMINATION ARRANGEMENTS THEREFOR
    • G21F3/00—Shielding characterised by its physical form, e.g. granules, or shape of the material
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61B—DIAGNOSIS; SURGERY; IDENTIFICATION
    • A61B90/00—Instruments, implements or accessories specially adapted for surgery or diagnosis and not covered by any of the groups A61B1/00 - A61B50/00, e.g. for luxation treatment or for protecting wound edges
    • A61B90/04—Protection of tissue around surgical sites against effects of non-mechanical surgery, e.g. laser surgery
    • A61B2090/0409—Specification of type of protection measures
    • A61B2090/0436—Shielding
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61B—DIAGNOSIS; SURGERY; IDENTIFICATION
    • A61B90/00—Instruments, implements or accessories specially adapted for surgery or diagnosis and not covered by any of the groups A61B1/00 - A61B50/00, e.g. for luxation treatment or for protecting wound edges
    • A61B90/08—Accessories or related features not otherwise provided for
    • A61B2090/0815—Implantable devices for insertion in between organs or other soft tissues
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61N—ELECTROTHERAPY; MAGNETOTHERAPY; RADIATION THERAPY; ULTRASOUND THERAPY
    • A61N5/00—Radiation therapy
    • A61N5/10—X-ray therapy; Gamma-ray therapy; Particle-irradiation therapy
    • A61N2005/1092—Details
    • A61N2005/1094—Shielding, protecting against radiation
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61N—ELECTROTHERAPY; MAGNETOTHERAPY; RADIATION THERAPY; ULTRASOUND THERAPY
    • A61N5/00—Radiation therapy
    • A61N5/10—X-ray therapy; Gamma-ray therapy; Particle-irradiation therapy
    • A61N2005/1092—Details
    • A61N2005/1096—Elements inserted into the radiation path placed on the patient, e.g. bags, bolus, compensators

Definitions

  • the present invention relates to a spacer for radiation therapy.
  • Cancer is the top cause of death among Japanese people, and more than half of the deaths due to cancer are elderly people over 75 years old. For elderly people, it is often difficult to perform radical surgery for pancreatic cancer, liver cancer, bile duct cancer, etc., which are highly invasive to the body, so it is desirable to develop a radical treatment that is small in size and comparable to surgery.
  • radiotherapy including particle beam therapy and intra-tissue irradiation
  • a radical dose of radiation is given to the tumor. Is difficult to irradiate. Therefore, surgical treatment and radiotherapy are fused, a surgical space is secured between the tumor and the surrounding normal tissue, and a radical dose of radiation is irradiated to the tumor, and such a treatment space is used to surround the tumor.
  • Treatment methods that protect normal tissues from exposure are becoming widespread.
  • a medical member for securing a treatment space between a tumor and a surrounding normal tissue is called a “spacer”.
  • a radiotherapy spacer including a fiber assembly in which fibers made of a bioabsorbable synthetic polymer material are three-dimensionally entangled has been proposed (Patent Document 1).
  • This radiotherapy spacer effectively shields radiation with moisture retained in the fiber assembly to protect surrounding normal tissue, and uses a bioabsorbable material, so re-operation is required for removal. There is an excellent effect that there is no need to do.
  • the spacer it is essential for the spacer to be placed in the body to maintain the fitted shape while gently fitting along the organ. That is, the spacer needs to have flexibility to gently cover various shapes of organs and pressure resistance to maintain a treatment space and maintain a shape without being crushed even when inter-organ pressure is applied.
  • the fiber if flexibility is required in the spacer described in Patent Document 1, the fiber must be thinned and pressure resistance is reduced. On the other hand, if pressure resistance is required, the fiber must be thickened and flexibility is reduced. Patent Document 1 does not describe the compatibility between the flexibility and pressure resistance of such a spacer.
  • a radiation therapy spacer that has a good balance between flexibility to gently cover various organs and pressure resistance to maintain the shape and maintain the treatment space without collapsing even when inter-organ pressure is applied. Not yet provided. Moreover, in the spacer of patent document 1, since a moisture content will fall when a space
  • the present inventors have found that adjusting the density of the fiber assembly achieves a good balance between the flexibility and pressure resistance of the spacer and can solve the above problems.
  • a radiotherapy spacer comprising a fiber assembly entangled with biocompatible fibers, A radiotherapeutic spacer, wherein the density of the fiber aggregate is 0.05g / cm 3 ⁇ 0.2g / cm 3.
  • the radiotherapeutic spacer density of the fiber aggregate by the 0.05g / cm 3 ⁇ 0.2g / cm 3, voids and fibers capable of satisfying both flexibility and pressure resistance to the fiber aggregate Can be constructed in an optimal balance.
  • the radiotherapy spacer exhibits flexibility without thinning the fibers constituting the fiber assembly, and also exhibits pressure resistance without thickening the fibers.
  • the radiotherapy spacer is flexible enough to cover variously shaped organs and has a pressure resistance to maintain the treatment space and maintain its shape without collapsing even when inter-organ pressure is applied. Can be provided in a well-balanced manner.
  • the fiber assembly is preferably a non-woven fabric.
  • the radiotherapy spacer allows the fibers constituting the fiber assembly to be entangled randomly and three-dimensionally to form voids of various sizes within the fiber assembly.
  • the thickness can be adjusted easily, and both flexibility and pressure resistance can be achieved more efficiently and effectively.
  • the biocompatible fiber may be bioabsorbable.
  • the radiotherapy spacer is gradually absorbed into the body after being placed in the body of the cancer patient and disappears after the radiation treatment is completed. Therefore, re-operation for removing the indwelling spacer is unnecessary, and the quality of life (QOL) of cancer patients can be improved.
  • the thickness of the fiber assembly is preferably 5 mm to 15 mm.
  • the radiotherapy spacer can achieve both the above-described flexibility and pressure resistance, and secures a treatment space between the tumor and the surrounding normal tissue.
  • the original function of the spacer which protects normal tissue around the tumor from exposure, can be reliably achieved without inhibiting the irradiation of a radical dose of radiation.
  • Spacer therapy is a treatment that secures a treatment space between the tumor and the surrounding normal tissue, and protects the normal tissue around the tumor from exposure by the treatment space while irradiating the tumor with a radical dose of radiation. Means the law.
  • Spacer means a medical member for securing a space between a tumor and a surrounding normal tissue in spacer treatment.
  • Biocompatibility means a property that does not affect the living body and is well adapted without being affected by the living body.
  • radiotherapeutic spacer of the present invention the density of the fiber aggregate by the 0.05g / cm 3 ⁇ 0.2g / cm 3, treatment between the normal tissues of tumor and surrounding While maintaining the space and achieving the functions required of spacers to effectively shield radiation and protect the surrounding normal tissue by moisture retained in the fiber assembly, it also gently covers along various shaped organs Flexibility in balance with pressure resistance to maintain the shape and maintain the treatment space without collapsing even when inter-organ pressure is applied, all radiation including particle beam therapy and tissue irradiation Applicable to treatment.
  • Radiotherapy spacer The radiotherapy spacer includes a fiber assembly in which biocompatible fibers are entangled.
  • the entire fiber assembly is formed by three-dimensionally intermingling biocompatible fibers so that there are innumerable voids between the fibers, and radiation is retained by retaining moisture in the voids.
  • the entire radiotherapy spacer is light and flexible.
  • Density of the fiber aggregate constituting the radiotherapy spacer is 0.05g / cm 3 ⁇ 0.2g / cm 3.
  • the spacer for radiotherapy has a fiber assembly density within the above range, so that it can be gently covered with various shapes of organs and maintains its shape without collapsing even when inter-organ pressure is applied. It is possible to achieve both the pressure resistance for ensuring the above without compromising any of the effects. More specifically, by setting the density of the fiber assembly constituting the radiotherapy spacer within the above range, innumerable communicating voids existing in the fiber assembly are optimally provided with both the flexibility and the pressure resistance. As a result, it is possible to exhibit pressure resistance without increasing the thickness of the fiber, while exhibiting flexibility without thinning the fibers constituting the fiber assembly.
  • the density of the fiber assembly constituting the radiotherapy spacer is within the above range, a space is secured between the tumor and the surrounding normal tissue, and the radiation is effectively absorbed by the moisture retained in the fiber assembly.
  • the original function of the spacer to shield and protect the surrounding normal tissue can be sufficiently achieved.
  • the radiotherapy spacer When the density is less than 0.05 g / cm 3 , the radiotherapy spacer is easily crushed by the inter-organ pressure when placed in the body, and it is difficult to maintain the shape and keep the treatment space. At the same time, there is a possibility that the water necessary for shielding radiation cannot be sufficiently retained. In addition, when the density exceeds 0.2 g / cm 3 , the radiotherapy spacer is less flexible and cannot be gently fitted to organs of various shapes when placed in the body. It may not be possible to implement it effectively.
  • the fiber assembly constituting the spacer for radiotherapy, it is necessary that there are innumerable communicating voids between the fibers so that the fiber assembly can retain moisture and shield radiation.
  • Examples include three-dimensional woven fabrics, three-dimensional knitted fabrics, and non-woven fabrics.
  • the fiber assembly is preferably a non-woven fabric.
  • the structure of the fiber assembly is a non-woven fabric, so that the radiotherapy spacer is entangled in three dimensions in a random and three-dimensional manner in the fiber assembly. Are formed in communication, and the density and thickness can be adjusted specifically and easily.
  • the radiotherapy spacer can achieve both a balance between flexibility and pressure resistance in a more efficient and effective manner.
  • a bulky fiber structure can be formed from a small amount of fiber if it is a nonwoven fabric, the said radiation treatment spacer can be manufactured at low cost.
  • the fiber assembly constituting the radiotherapy spacer is entangled with biocompatible fibers.
  • biocompatible fibers may be used as materials that can be used as medical devices and are not toxic to living tissue or cells and do not cause infectious diseases.
  • the biocompatible fiber may be bioabsorbable.
  • the radiation treatment spacer is gradually decomposed after being placed in the body of the cancer patient during the spacer treatment, and absorbed into the body. Treatment begins and disappears completely from the body after radiation therapy is complete. That is, the radiotherapy spacer uses a bioabsorbable biocompatible fiber, which eliminates the need for re-operation for removing the spacer placed in the body, and can greatly reduce the risk of infection. At the same time, it can contribute to the improvement of QOL of cancer patients.
  • the kind of the bioabsorbable biocompatible fiber is not particularly limited, but it is difficult to cause an inflammatory reaction, an immune reaction, or a thrombus formation reaction to a living tissue or cell.
  • Molecular materials are preferred.
  • Such bioabsorbable synthetic polymer materials include, for example, poly (ester ether), poly (ester carbonate), poly (acid anhydride), polycarbonate, poly (amide-ester), polyacrylate, and inorganic high polymers. Molecule and the like.
  • poly (glycolic acid), poly (L-lactic acid), poly (DL-lactic acid), polyglactin (D / L 9/1), polydioxanone, glycolide / trimethylene carbonate (9/1) , Polycaprolactone, lactide (D, L, DL form), glycolide-lactide (D, L, DL form) copolymer, glycolide- ⁇ -caprolactone copolymer, lactide (D, L, DL form) - ⁇ - Examples thereof include at least one selected from a caprolactone copolymer, poly (p-dioxanone), glycolide-lactide (D, L, DL form) - ⁇ -caprolactone lactide (D, L, DL form).
  • the biocompatible fiber may be a non-bioabsorbable synthetic polymer material.
  • non-bioabsorbable synthetic polymer materials include at least one selected from polyester, polyethylene, polypropylene, polybutester, polytetrafluoroethylene, polyamide, polyvinylidene fluoride, polyurethane, vinylidene fluoride / hexafluoropropylene, and the like. Can be mentioned.
  • the thickness of the fiber assembly constituting the spacer for radiotherapy is preferably 5 mm to 15 mm.
  • the radiotherapy spacer has the flexibility to gently cover the various organs described above and the shape that does not collapse even when inter-organ pressure is applied.
  • To maintain pressure and maintain a treatment space in a well-balanced manner to maintain sufficient moisture to shield the radiation necessary for spacer treatment, and to protect surrounding normal organs from radiation Secure treatment space can be realized.
  • the thickness of the fiber assembly is less than 5 mm, it is difficult for the radiotherapy spacer to sufficiently retain moisture, and the radiation shielding effect may be reduced.
  • the thickness exceeds 15 mm, when the radiotherapy spacer is placed in the body of a cancer patient, the treatment space becomes excessively large, compressing the surrounding normal organs and placing an excessive burden on the living body. there is a possibility.
  • a plurality of spacers can be stacked to adjust the thickness of the fiber assembly to 5 mm to 15 mm.
  • the radiotherapy spacer Regardless of whether the structure of the fiber assembly constituting the spacer for radiotherapy is a three-dimensional woven fabric, a three-dimensional knitted fabric, or a non-woven fabric, it can be produced by a known means. In particular, when the structure of the fiber assembly is a nonwoven fabric, the radiotherapy spacer can be manufactured by a needle punch method, a chemical bond method, a thermal bond method, a spunlace method, or the like.
  • the manufacturing process of the spacer for radiotherapy may include a sterilization process for the spacer in consideration of use for cancer patients.
  • the sterilization process include manufacturing a spacer in a sterile room, or sterilizing after manufacturing the spacer.
  • the sterilization method include autoclave sterilization, EOG sterilization, ⁇ -ray sterilization, electron beam sterilization, and plasma sterilization.
  • the sterilized spacer for radiotherapy is placed around the tumor, which is a site to be treated by a cancer patient, by surgical operation, and is placed so as to secure a therapeutic space between the tumor and the surrounding organ.
  • the density, thickness, size, and shape of the radiotherapy spacer can be arbitrarily adjusted according to the type of cancer and the indwelling site.
  • a plurality of the radiotherapy spacers can be used in a stacked manner.
  • the moisture content of the radiotherapy spacer is not particularly limited as long as moisture can be retained in the fiber assembly to the extent that radiation can be sufficiently shielded.
  • the radiotherapy spacer After placing the radiotherapy spacer in the body, start radiotherapy.
  • the radiotherapy spacer provides flexibility to gently cover the surrounding organs in the body of the cancer patient, and maintains the shape by maintaining the shape without collapsing even when inter-organ pressure is applied.
  • the pressure resistance to continue is exhibited in a well-balanced manner, and the normal tissue around the tumor can be protected from irradiation by the treatment space without inhibiting the irradiation of a radical dose of radiation to the target tumor.
  • the radiotherapy spacer containing the bioabsorbable fiber assembly that can be absorbed by the body is absorbed into the body and disappears. Risk can be reduced.
  • cancers to be treated include head and neck tumors, skull base tumors, non-small cell lung cancer, mediastinal tumors, hepatocellular carcinoma, pancreatic cancer, gastric cancer, prostate cancer, rectal cancer, and vaginal cancer. , Metastatic tumors (single), bone and soft tissue tumors.
  • the spacer for radiotherapy of the present invention is not limited to the above embodiment.
  • the spacer for radiotherapy of the present invention can include a member for preventing adhesion with a living body on the surface layer of the fiber assembly.
  • the radiotherapy spacer of the present invention prevents adhesion between the fiber assembly and the surrounding organs after the operation of spacer placement, and prevents cancer patients from The risk of complications can be reduced and spacer treatment can be performed more effectively for cancer patients.
  • an adhesion preventing member include those applied to the surface layer of a fiber assembly, or those in the form of a film as a film.
  • test spacer The spacer used in this test (hereinafter sometimes referred to as “test spacer”) was manufactured by using a polyglycolic acid fiber, a bioabsorbable synthetic polymer, as a raw material and processing it into a nonwoven fabric by a known method. . Specifically, the raw material polyglycolic acid fiber was cut into short fibers, processed into a fiber sheet by web formation, and then processed into a nonwoven fabric by needle punching. The shape of the test spacer thus manufactured is a substantially rectangular parallelepiped plate. The density of the test spacer was adjusted in the nonwoven fabric processing step.

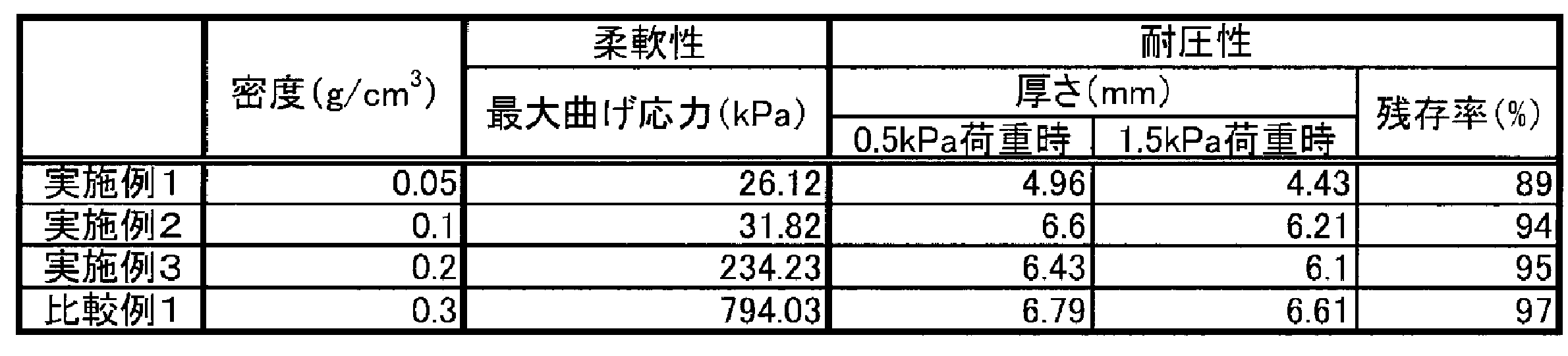

  • the test spacers according to Examples 1 to 3 and Comparative Example 1 described later have the same fiber, shape, and size, but have different densities.
  • Example 1 This is a test spacer having a density adjusted to 0.05 g / cm 3 .
  • Example 2 This is a test spacer having a density adjusted to 0.1 g / cm 3 .
  • Example 3 This is a test spacer having a density adjusted to 0.2 g / cm 3 .
  • the flexibility of the test spacer was specified by the bending characteristics when pressure was applied to a certain area of the plate-like surface of the spacer. Specifically, the bending characteristics were measured by carrying out a three-point bending test in accordance with JIS K 7171 (Plastics-Testing method for bending characteristics). Five samples of each of the test spacers of Examples 1 to 3 and Comparative Example 1 cut to a length of 10 mm, a width of 100 mm, and a thickness of 5 mm were prepared and installed in a testing machine.
  • the position at the start of the indenter was 6 mm above the test spacer, the sink was 30 mm below the test spacer, the test speed was 100 mm / sec, the temperature was 20 ° C., and the humidity was 65% RH.
  • the maximum bending stress was calculated. In the measurement, the first measurement was not counted, and the maximum value and the minimum value of each value from the second time to the sixth time (5 times in total) were recorded, and the average value of 5 times was calculated. The area where pressure was applied was 1.57 cm 2 . In such a three-point bending test, when the maximum bending stress was 350 kPa or less, it was visually observed that the test spacer exhibited optimum flexibility to the extent that it fits gently into the organ. Therefore, when the maximum bending stress was 350 kPa or less, it was determined that the test spacer exhibited optimum flexibility to fit gently to the organ.
  • the pressure resistance of the test spacer was specified by the thickness remaining ratio when pressure was applied to the substantially entire plate-like surface of the spacer from the thickness direction.
  • Three test spacers of Examples 1 to 3 and Comparative Example 1 cut to a width of 63.5 mm, a depth of 40 mm, and a thickness of 5 mm were prepared and installed in a testing machine. Note that the area of the substantially entire surface to which pressure was applied was about 20.5 cm 2 .
  • the thickness remaining ratio (%) is based on JIS L 1912: 1997 (medical nonwoven fabric test method), and the thickness when the pressure is 0.5 kPa is regarded as the initial load, and the thickness when the load is increased is measured. Then, the average value of three samples was calculated, and the ratio was calculated according to the following formula 1.
  • the load on the plate-like surface of the spacer is mainly loaded with organs such as the liver and intestine.
  • the pressure P applied to an area of 100 cm 2 (10 cm ⁇ 10 cm) of the spacer plate-like surface which is the average weight of the heaviest liver among organs in the human body, is calculated as follows: 37 kPa.
  • Table 1 shows the measurement results of flexibility and pressure resistance in this test.
  • the radiation therapy spacer of the present invention has sufficient flexibility and pressure resistance by performing additional tests in which conditions closer to the in vivo environment are set. , Further confirmed.
  • Additional test spacers were processed by the same means as in Examples 1 to 3 and Comparative Example 1 above.
  • Example 4 It is a spacer for additional testing with the density adjusted to 0.05 g / cm 3 .
  • Example 5 It is an additional test spacer with a density adjusted to 0.1 g / cm 3 .
  • Example 6 It is an additional test spacer with a density adjusted to 0.2 g / cm 3 .
  • AA Additional flexibility test (with water)
  • the flexibility of the spacer for the additional test was specified by the bending characteristics when pressure was applied to a certain area of the spacer plate surface with the spacer sufficiently impregnated with water. Specifically, the bending characteristics were measured by carrying out a three-point bending test in accordance with JIS K 7171 (Plastics-Testing method for bending characteristics). Prepare 2 samples each of additional test spacers of Examples 4 to 6 and Comparative Examples 2 to 3 cut to 10 mm in length, 100 mm in width, and 5 mm in thickness. installed.
  • the initial position of the indenter is 6 mm above the additional test spacer, the sink is 30 mm below the additional test spacer, the test speed is 100 mm / second, the temperature is 20 ° C., and the humidity is 65% RH.
  • the maximum bending stress in the spacer was calculated. In the measurement, the first measurement was not counted, and the maximum value and the minimum value of each value from the second time to the sixth time (5 times in total) were recorded, and the average value of 5 times was calculated.
  • the area where pressure was applied was 1.57 cm 2 .
  • BB Additional pressure resistance test (by implantation in rats)
  • the pressure resistance of the spacer for the additional test was specified by the residual thickness rate in the rat abdominal cavity implantation test as follows. That is, three samples of additional test spacers of Examples 4 to 6 and Comparative Examples 2 to 3 cut to a length of about 30 mm, a width of about 40 mm, and a thickness of about 4 to 6 mm were prepared and sterilized with ethylene oxide gas. Prepare 8-week-old male rats of CD (SD) strain, and sterilized and dried test spacers of Examples 4 to 6 and Comparative Examples 2 to 3 were buried in the center of the abdomen of the rats under general anesthesia. Planted.
  • SD CD
  • the rats were laparotomized, and additional test spacers of Examples 4 to 6 and Comparative Examples 2 to 3 were removed and their thicknesses were measured.
  • the thickness remaining rate (%) was calculated by dividing the thickness of the additional test spacer after implantation by the thickness before implantation. Based on the above (B) pressure resistance test, when the residual thickness ratio is 85% or more, the test spacer is optimally maintained in the living body without being crushed by the inter-organ pressure and maintaining the treatment space. It was judged that the pressure resistance was exhibited, and the pressure resistance was sufficient from the clinical point of view if the residual thickness rate was 60% or more in vivo.
  • Table 2 shows the measurement results of flexibility and pressure resistance in this additional test.
  • Comparative Example 2 which has a particularly low density compared to Examples 4 to 6 and Comparative Example 3, the thickness is significantly reduced to 1.71 mm due to water content, and is about 1/3 of that before water content.
  • the function as a spacer for providing a distance cannot be sufficiently exhibited.
  • Examples 4 to 6 can sufficiently function as spacers. That is, these results show that Examples 4 to 6 show the optimum flexibility to fit the organ gently while also exhibiting the function of a spacer for providing a distance between the organs as compared with Comparative Examples 2 to 3. It is shown that it is also demonstrated at the same time.
  • Example 4 Pressure resistance (by implantation in rats) From Table 2, in Examples 5 to 6 and Comparative Example 3, the residual thickness rate after implantation in the rat body exceeded 85%, and the shape was maintained without being crushed by the inter-organ pressure. The optimum pressure resistance was maintained to keep space. In addition, the thickness survival rate after implantation in Example 4 is less than 85% (64%), but in the living body of the rat, the low density spacer is relatively easily crushed due to the influence of the body fluid and the pressure between organs. Conceivable. However, from a clinical point of view, a treatment space can be secured if the thickness remaining ratio of the spacer is 60% or more in an actual living body, and Example 4 maintains its shape without being crushed even when inter-organ pressure is applied.
  • Comparative Example 2 the thickness remaining ratio after implantation is an extremely low value of 31%, which cannot sufficiently function as a spacer for providing a distance between organs in Comparative Example 2. It is shown that. In Comparative Example 2, it is considered that the spacer having the lowest density was crushed by the body fluid and the inter-organ pressure after being implanted from the dry state before implantation into the rat body.
  • the present invention can be used for radiotherapy such as X-ray therapy, gamma ray therapy, proton beam therapy, and heavy particle beam therapy.

Landscapes

  • Health & Medical Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Veterinary Medicine (AREA)
  • Public Health (AREA)
  • General Health & Medical Sciences (AREA)
  • Animal Behavior & Ethology (AREA)
  • Surgery (AREA)
  • Heart & Thoracic Surgery (AREA)
  • Vascular Medicine (AREA)
  • Epidemiology (AREA)
  • Engineering & Computer Science (AREA)
  • Biomedical Technology (AREA)
  • Chemical & Material Sciences (AREA)
  • Nuclear Medicine, Radiotherapy & Molecular Imaging (AREA)
  • Pathology (AREA)
  • Radiology & Medical Imaging (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Dispersion Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • General Engineering & Computer Science (AREA)
  • High Energy & Nuclear Physics (AREA)
  • Optics & Photonics (AREA)
  • Oral & Maxillofacial Surgery (AREA)
  • Medical Informatics (AREA)
  • Molecular Biology (AREA)
  • Materials For Medical Uses (AREA)
  • Radiation-Therapy Devices (AREA)

Abstract

　様々な形状の臓器に沿って優しく覆うための柔軟性と，臓器間圧力が負荷されても潰れず形状を維持して治療スペースを確保し続けるための耐圧性とを両立させた放射線治療用スペーサーが開示されている。当該スペーサーは，生体吸収性であってよい生体適合性の繊維が交絡した不織布等の繊維集合体を含んでなり，繊維集合体の密度が０．０５ｇ／ｃｍ３～０．２ｇ／ｃｍ３であることを特徴とする。

Description

放射線治療用スペーサー
　本発明は，放射線治療用スペーサーに関する。
　癌は日本人の死因のトップであり，癌による死亡者の半数以上が７５歳以上の高齢者である。高齢者では，身体への侵襲の大きい膵臓癌，肝臓癌，胆管癌などの根治手術を行うことが困難な場合が多いため，侵襲が小さく手術に匹敵するような根治治療の開発が望まれる。
　癌の低侵襲治療として粒子線治療や組織内照射を含めた放射線治療が挙げられるが，腫瘍の周辺に正常組織がある場合，正常組織の放射線障害を考慮すると，腫瘍に対し根治的線量の放射線を照射することが困難である。そこで，外科治療と放射線治療とを融合し，腫瘍と周辺の正常組織との間に外科的にスペースを確保し，腫瘍に対し根治線量の放射線を照射しつつ，そのような治療スペースにより腫瘍周辺の正常組織を被曝から保護するという治療法が普及しつつある。このような治療法において，腫瘍と周辺の正常組織との間の治療スペースを確保するための医療用部材は「スペーサー」と呼ばれている。
ＷＯ２０１１／０５５６７０
　現在，日本国内及び海外において，粒子線治療を含めた放射線治療用のスペーサーは製品化されていない。そのため，医療現場の現状では，人工血管や心膜用のシート，ティッシュエキスパンダー（シリコン製のバッグ），コラーゲンのスポンジ等の既存の医療用部材を代替的にスペーサーとして用いて対応している。しかし，それら代替的医療用部材は，生体に吸収されず，感染や再手術のリスクが高い。また，もともとスペーサーとしての使用を考慮したものではないため，放射線等遮蔽力も不足しており，加工も困難で高コストという不都合を有する。
　上記不都合を解決すべく，生体吸収性の合成高分子材料からなる繊維を三次元的に交絡させた繊維集合体を含む放射線治療用スペーサーが提案されている（特許文献１）。この放射線治療用スペーサーは，繊維集合体に保持される水分を以て放射線を効果的に遮蔽して周辺正常組織を保護すると共に，生体吸収性の材料を用いていることから除去のために再手術をする必要がないという優れた効果を奏する。
　ここで外科の観点からは，体内に留置するスペーサーには，臓器に沿って優しくフィットしつつ，そのフィットした形状を維持する性質が必須である。即ち，スペーサーには，様々な形状の臓器を優しく覆うための柔軟性と，臓器間圧力が負荷されても潰れず形状を維持し治療スペースを確保し続けるための耐圧性とが必要となる。しかしながら，特許文献１に記載のスペーサーにおいて柔軟性を求めると，繊維を細くしなければならず耐圧性が低下する。一方で，耐圧性を求めると繊維を太くしなければならず，柔軟性が低下する。特許文献１には，このようなスペーサーの柔軟性と耐圧性との両立についての記載はなされていない。つまり，様々な形状の臓器を優しく覆うための柔軟性と，臓器間圧力が負荷されても潰れず形状を維持し治療スペースを確保し続けるための耐圧性とをバランス良く兼ね備える放射線治療用スペーサーは未だ提供されていない。また，特許文献１に記載のスペーサーでは，空隙が潰れると含水状態が低下するため，放射線遮蔽効果が不十分となる。
　本発明者らは鋭意検討を重ねた結果，繊維集合体の密度を調整することでスペーサーの柔軟性と耐圧性とのバランス良い両立を達成し，上記問題点を解決し得ることを見出した。
　その結果，上記課題を解決するためになされた発明は，
　生体適合性の繊維を交絡した繊維集合体を含む放射線治療用スペーサーであって，
　上記繊維集合体の密度が０．０５ｇ／ｃｍ３～０．２ｇ／ｃｍ３であることを特徴とする放射線治療用スペーサーである。
　当該放射線治療用スペーサーは，繊維集合体の密度を０．０５ｇ／ｃｍ３～０．２ｇ／ｃｍ３とすることで，繊維集合体に柔軟性と耐圧性とを両立させることができる空隙と繊維を最適なバランスで構築することができる。その結果，当該放射線治療用スペーサーは，繊維集合体を構成する繊維を細くすることなく柔軟性を発揮しつつ，繊維を太くすることなく耐圧性をも発揮する。これにより，当該放射線治療用スペーサーは，様々な形状の臓器に沿って優しく覆うための柔軟性と，臓器間圧力が負荷されても潰れず形状を維持し治療スペースを確保し続けるための耐圧性とをバランスよく具備することができる。
　上記繊維集合体は，不織布であるとよい。繊維集合体を不織布とすることで，当該放射線治療用スペーサーは，繊維集合体を構成する繊維がランダムかつ三次元的に交絡し，繊維集合体内に様々な大きさの空隙が形成され，密度や厚さを容易に調整することができ，柔軟性と耐圧性の両立をより効率的かつ効果的に発揮することができる。
　上記生体適合性の繊維は，生体吸収性であるとよい。上記繊維集合体を構成する生体適合性の繊維を生体吸収性とすることで，当該放射線治療用スペーサーは，がん患者の体内に留置した後に徐々に体内に吸収され，放射線治療終了後には消失することから，留置したスペーサー除去のための再手術が不要となり，がん患者のＱＯＬ（Ｑｕａｌｉｔｙ　Ｏｆ　Ｌｉｆｅ）を向上させることができる。
　上記繊維集合体の厚さは，５ｍｍ～１５ｍｍであるとよい。繊維集合体の厚さを上記範囲とすることで，当該放射線治療用スペーサーは，上述した柔軟性と耐圧性とを両立でき，腫瘍と周辺の正常組織との間に治療スペースを確保し，腫瘍に対し根治線量の放射線の照射を阻害することなく，腫瘍周辺の正常組織を被曝から保護するというスペーサー本来の機能を確実に達成することができる。
（定義）
　「スペーサー治療法」とは，腫瘍と周辺の正常組織との間に治療スペースを確保し，腫瘍に対し根治線量の放射線を照射しつつ治療スペースにより腫瘍周辺の正常組織を被曝から保護するという治療法を意味する。「スペーサー」とは，スペーサー治療法において腫瘍と周辺の正常組織との間のスペースを確保するための医療用部材を意味する。「生体適合性」とは，生体に影響を与えず，また生体からも影響を受けずに良くなじむ性質を意味する。
　以上説明したように，本発明の放射線治療用スペーサーは，繊維集合体の密度を０．０５ｇ／ｃｍ３～０．２ｇ／ｃｍ３とすることで，腫瘍と周辺の正常組織との間に治療スペースを確保し，繊維集合体に保持される水分により放射線を効果的に遮蔽し周辺正常組織を保護するというスペーサーに求められる機能を達成しつつ，さらには様々な形状の臓器に沿って優しく覆うための柔軟性と，臓器間圧力が負荷されても潰れず形状を維持し治療スペースを確保し続けるための耐圧性とをバランス良く両立でき，粒子線治療や組織内照射も含めた全ての放射線治療に適応可能なものである。
　以下，本発明の実施の形態を詳説する。なお，本発明は，これらの実施形態に限定されるものではない。
　１．放射線治療用スペーサー
　当該放射線治療用スペーサーは，生体適合性の繊維を交絡した繊維集合体を含むものである。この繊維集合体全体には，生体適合性の繊維同士が三次元的に交絡して形成されることで繊維間に無数の連通した空隙が存在し，当該空隙に水分を保持することで放射線を遮蔽できるようにすると共に，当該放射線治療用スペーサー全体に軽さと柔軟性を付与している。
　当該放射線治療用スペーサーを構成する繊維集合体の密度は，０．０５ｇ／ｃｍ３～０．２ｇ／ｃｍ３である。当該放射線治療用スペーサーは，繊維集合体の密度を上記範囲とすることで，様々な形状の臓器を優しく覆うための柔軟性と，臓器間圧力が負荷されても潰れず形状を維持し治療スペースを確保し続けるための耐圧性とを，いずれの効果も損なうことなく両立して発揮することができる。詳説すると，当該放射線治療用スペーサーを構成する繊維集合体の密度を上記範囲とすることで，繊維集合体内に存在する無数の連通する空隙が上記柔軟性と耐圧性とを両立して最適に付与させるよう繊維集合体全体に配置され，その結果，繊維集合体を構成する繊維を細くすることなく柔軟性を発揮しつつ，繊維を太くすることなく耐圧性をも発揮することができる。また，当該放射線治療用スペーサーを構成する繊維集合体の密度が上記範囲であれば，腫瘍と周辺の正常組織との間にスペースを確保し繊維集合体に保持される水分により放射線を効果的に遮蔽し周辺正常組織を保護するというスペーサー本来の機能を十分に達成することができる。
　なお，上記密度が０．０５ｇ／ｃｍ３未満であると，当該放射線治療用スペーサーは体内に留置した際の臓器間圧力により潰れやすくなり，形状を維持し治療スペースを確保し続けることが困難となると共に，放射線を遮蔽するために必要な水分を十分に保持できない可能性がある。また，上記密度が０．２ｇ／ｃｍ３を超えると，当該放射線治療用スペーサーは柔軟性が低下し，体内に留置した場合に様々な形状の臓器に優しくフィットすることができず，スペーサー治療を効果的に実施することができない可能性がある。
　当該放射線治療用スペーサーを構成する繊維集合体の構造としては，繊維集合体に水分を保持し放射線を遮蔽することができるよう繊維間に無数の連通した空隙が存在することが必要であり，例えば三次元構造の織物，三次元構造の編物，不織布等が挙げられる。
　中でも，上記繊維集合体は不織布であるとよい。このように，繊維集合体の構造が不織布であることで，当該放射線治療用スペーサーは，繊維集合体を構成する繊維がランダムかつ三次元的に交絡し，繊維集合体内に様々な大きさの空隙が連通して形成され，密度や厚さを具体的かつ容易に調整することができる。その結果，当該放射線治療用スペーサーでは，柔軟性と耐圧性とのバランス良い両立を，より効率的かつ効果的に達成することができる。また，不織布であれば少量の繊維から嵩高な繊維構造体を形成させることができるため，当該放射線治療用スペーサーを低コストで製造することができる。
　当該放射線治療用スペーサーを構成する繊維集合体は，生体適合性の繊維を交絡したものである。それら生体適合性の繊維は，医療用デバイスとして使用可能であり，生体組織や細胞に対して毒性を持たず感染症の恐れがない材料であれば良い。
　上記生体適合性の繊維は，生体吸収性であるとよい。このように，生体適合性の繊維が生体吸収性であることで，当該放射線治療用スペーサーは，スペーサー治療の際にがん患者の体内に留置してから徐々に分解し体内に吸収され，放射線治療を開始し，放射線治療が終了した後に体内から完全に消失する。即ち，当該放射線治療用スペーサーは，生体吸収性の生体適合性繊維を用いることで，体内に留置したスペーサーを除去するための再手術が不要となり，感染症のリスクを大幅に軽減することができると共に，がん患者のＱＯＬの向上に貢献することができる。
　上記生体吸収性の生体適合性繊維の種類としては，特に限定されないが，生体組織や細胞に対して炎症反応・免疫反応・血栓形成反応を起こしにくい，動物由来ではなく化学合成により製造された高分子材料が好ましい。そのような生体吸収性の合成高分子材料としては，例えばポリ（エステルエーテル），ポリ（エステルカーボネート），ポリ（酸無水物），ポリカーボネート，ポリ（アミド－エステル），ポリアクリル酸エステル及び無機高分子等が挙げられる。より具体的には，ポリ（グリコール酸），ポリ（Ｌ－乳酸），ポリ（ＤＬ－乳酸），ポリグラクチン（Ｄ／Ｌ＝９／１），ポリジオキサノン，グリコリド／トリメチレンカーボナート（９／１），ポリカプロラクトン，ラクチド（Ｄ，Ｌ，ＤＬ体），グリコリド－ラクチド（Ｄ，Ｌ，ＤＬ体）共重合体，グリコリド－ε－カプロラクトン共重合体，ラクチド（Ｄ，Ｌ，ＤＬ体）－ε－カプロラクトン共重合体，ポリ（ｐ－ジオキサノン），グリコリド－ラクチド（Ｄ，Ｌ，ＤＬ体）－ε－カプロラクトンラクチド（Ｄ，Ｌ，ＤＬ体）から選択される少なくとも１種が挙げられる。
　上記生体適合性の繊維は生体非吸収性の合成高分子材料であることもできる。生体非吸収性の合成高分子材料としては，例えばポリエステル，ポリエチレン，ポリプロピレン，ポリブテステル，ポリテトラフルオロエチレン，ポリアミド，ポリビニリデンフルオライド，ポリウレタン，ビニリデンフルオロライド・ヘキサフルオロプロピレンから選択される少なくとも１種が挙げられる。
　当該放射線治療用スペーサーを構成する繊維集合体の厚さは，５ｍｍ～１５ｍｍであるとよい。繊維集合体の厚さを上記範囲とすることで，当該放射線治療用スペーサーは，上述した様々な形状の臓器に沿って優しく覆うための柔軟性と，臓器間圧力が負荷されても潰れず形状を維持し治療スペースを確保し続けるための耐圧性とをバランス良く両立し，スペーサー治療に必要な放射線を遮蔽するための水分の十分な保持と，周辺の正常臓器を放射線から保護するための十分な治療スペースの確保を実現することができる。繊維集合体の厚さが５ｍｍ未満であると，当該放射線治療用スペーサーは水分を十分保持することが困難となり，放射線遮蔽の効果が低下する可能性がある。また，厚さが１５ｍｍを超えると，当該放射線治療用スペーサーをがん患者の体内に留置した場合に，治療用スペースが過度に大きくなり周辺の正常臓器を圧迫し，生体に過度の負担を与える可能性がある。なお，複数枚のスペーサーを重ね合わせ，上記繊維集合体の厚さを５ｍｍ～１５ｍｍに調整することもできる。
　２．放射線治療用スペーサーの製造方法
　次いで，当該放射線治療用スペーサーの製造方法を説明する。当該放射線治療用スペーサーを構成する繊維集合体の構造が三次元の織物，三次元の編物，不織布のいずれの場合であっても，公知の手段で製造することができる。特に上記繊維集合体の構造が不織布の場合，当該放射線治療用スペーサーは，ニードルパンチ法，ケミカルボンド法，サーマルボンド法，スパンレース法等により製造することができる。
　当該放射線治療用スペーサーの製造工程は，がん患者への使用を考慮し，スペーサーの滅菌工程を含むと良い。当該滅菌工程としては，無菌室でスペーサーを製造すること，あるいはスペーサーの製造後に滅菌することが挙げられる。滅菌方法としては，例えばオートクレーブ滅菌，ＥＯＧ滅菌，γ線滅菌，電子線滅菌，プラズマ滅菌法等が挙げられる。
　３．放射線治療用スペーサーの使用方法
　次いで，当該放射線治療用スペーサーの使用方法を説明する。滅菌した当該放射線治療用スペーサーを，外科的手術によりがん患者の治療対象部位である腫瘍周辺に配設し，腫瘍と周辺臓器との間に治療用のスペースを確保するよう留置する。この留置手術において，当該放射線治療用スペーサーは，癌の種類や留置部位に応じて密度，厚さ，大きさ，形状を任意に調整することができる。また，当該放射線治療用スペーサーを複数重ねて使うこともできる。
　当該放射線治療用スペーサーを体内に留置する際，繊維集合体に水分を保持させることができる。この場合の当該放射線治療用スペーサーの含水率は，放射線を十分に遮蔽できる程度に繊維集合体に水分を保持することができれば特に限定されない。
　当該放射線治療用スペーサーを体内に留置した後，放射線治療を開始する。このような放射線治療において，当該放射線治療用スペーサーは，がん患者の体内で周辺臓器を優しく覆うための柔軟性と，臓器間圧力が負荷されても潰れず形状を維持し治療スペースを確保し続けるための耐圧性とをバランス良く両立して発揮し，対象となる腫瘍に対し根治線量の放射線の照射を阻害することなく，治療スペースにより腫瘍周辺の正常組織を照射から保護することができる。そして，放射線治療終了後は，体内吸収性の生体適合性繊維集合体を含む当該放射線治療用スペーサーが体内に吸収されて消失することから，摘出のための再手術の必要が無く，感染症のリスクを軽減することができる。なお，このようなスペーサー治療法において根治線量を照射する方法としては，Ｘ線治療，陽子線や炭素イオン線等の粒子線治療，イリジウムやヨード等の組織内照射を含むあらゆる放射線治療が対象となる。
　治療対象となる癌の種類としては，例えば頭頸部腫瘍，頭蓋底腫瘍，非小細胞肺がん，縦隔膜腫瘍，肝細胞がん，膵がん，胃がん，前立腺がん，直腸がん，膣がん，転移性腫瘍（単発），骨軟部腫瘍等が挙げられる。
　なお，本発明の放射線治療用スペーサーは，上記実施形態に限定されるものではない。例えば，本発明の放射線治療用スペーサーは，繊維集合体の表層に生体との癒着を防止するための部材を備えることができる。このように，繊維集合体の表層に癒着防止部材を備えることで，本発明の放射線治療用スペーサーは，スペーサー留置の手術後における繊維集合体と周辺臓器との癒着を防止し，がん患者の合併症のリスクを軽減でき，スペーサー治療をがん患者にとってより一層効果的に実施することができる。そのような癒着防止部材としては，例えば繊維集合体の表層に塗布するもの，或いは皮膜としてのフィルム状のもの等が挙げられる。
　以下に実施例を挙げて本発明をより具体的に詳説する。なお，本発明は以下の実施例に限定されるものではない。
　当該放射線治療用スペーサーの体内における柔軟性と耐圧性とを検証すべく，ヒト体内に留置した場合を想定した物理的試験を実施した。
＜スペーサー＞
　本試験で使用するスペーサー（以下「試験用スペーサー」と称する場合がある。）は，体内吸収性合成高分子であるポリグリコール酸製繊維を原料とし，公知の方法により不織布に加工して製造した。具体的には，原料となるポリグリコール酸製繊維を短繊維にカットし，ウェブ化により繊維シート状に加工した後，ニードルパンチにより不織布に加工した。このようにして製造された試験用スペーサーの形状は略直方体の板状である。なお，試験用スペーサーの密度は，不織布の加工工程において調整した。後述する実施例１～３及び比較例１に係る試験用スペーサーについては，使用した繊維，形状及びサイズは同じであるが，密度がそれぞれ異なる。
［実施例１］
　密度を０．０５ｇ／ｃｍ３に調整した試験用スペーサーである。
［実施例２］
　密度を０．１ｇ／ｃｍ３に調整した試験用スペーサーである。
［実施例３］
　密度を０．２ｇ／ｃｍ３に調整した試験用スペーサーである。
［比較例１］
　密度を０．３ｇ／ｃｍ３に調整した試験用スペーサーである。
＜方法＞
　試験用スペーサーをヒトの生体内に留置した場合，試験用スペーサーの板状表面に臓器の荷重がかかることとなる。このように試験用スペーサーをヒト生体内に留置した場合における柔軟性と耐圧性とを，以下の通り特定した。
（Ａ）柔軟性
　試験用スペーサーの柔軟性は，スペーサーの板状表面の一定の面積に圧力をかけた場合の曲げ特性で特定した。具体的には，当該曲げ特性を，ＪＩＳ　Ｋ　７１７１（プラスチック－曲げ特性の試験方法）に準拠し，３点曲げ試験を実施することにより測定した。縦１０ｍｍ，横１００ｍｍ，厚さ５ｍｍに裁断した実施例１～３及び比較例１の試験用スペーサーを各５サンプル用意し，試験機に設置した。圧子の開始時の位置は試験用スペーサーより６ｍｍ上方，沈みは試験用スペーサーより下方に３０ｍｍ，試験速度１００ｍｍ／秒，温度２０℃，湿度６５％ＲＨにて測定を実施し，各試験用スペーサーにおける最大曲げ応力を算出した。測定において１回目の測定はカウントせず，２回目から６回目の各値（計５回）の最大値及び最小値を記録し，５回の平均値を算出した。なお，圧力をかけた面積は１．５７ｃｍ２とした。このような３点曲げ試験において，最大曲げ応力が３５０ｋＰａ以下であると，当該試験用スペーサーは臓器に優しくフィットする程度の最適な柔軟性を発揮することが目視できた。従って，最大曲げ応力が３５０ｋＰａ以下の場合，当該試験用スペーサーは臓器に優しくフィットする最適な柔軟性を発揮すると判断した。
（Ｂ）耐圧性
　試験用スペーサーの耐圧性は，スペーサーの板状表面の略全面に厚さ方向から圧力をかけた場合の厚さ残存率で特定した。幅６３．５ｍｍ，奥行き４０ｍｍ，厚さ５ｍｍに裁断した実施例１～３及び比較例１の試験用スペーサーを各３サンプル用意し，試験機に設置した。なお，圧力をかけた略全面の面積は約２０．５ｃｍ２であった。厚さ残存率（％）は，ＪＩＳ　Ｌ　１９１２：１９９７（医療用不織布試験方法）に準拠し，圧力０．５ｋＰａの場合の厚さを初荷重と考え，荷重を増やした際の厚さを測定し，３サンプルの平均値を算出し，次の式１の通り比率で算出した。
Figure JPOXMLDOC01-appb-M000001

　ここで膵臓癌のスペーサー治療を想定した場合，試験用スペーサーを体内に留置するとスペーサーの板状表面には主に肝臓や腸等の臓器の荷重がかかることとなる。ヒト体内の臓器の中で最も重い肝臓の平均重量である１．４ｋｇが，スペーサーの板状表面の面積１００ｃｍ２（１０ｃｍ×１０ｃｍ）にかかる圧力Ｐを計算すると，次の式２の通り１．３７ｋＰａとなる。
Figure JPOXMLDOC01-appb-M000002

　上記１．３７ｋＰａに腸等の荷重を加えた１．５ｋＰａを，当該試験用スペーサーを体内に留置した場合における臓器からの圧力と設定し，この１．５ｋＰａがスペーサーの板状表面にかかった場合の厚さ残存率が８５％以上の場合，当該試験用スペーサーは臓器間圧力が負荷されても潰れず形状を維持し治療スペースを確保し続ける最適な耐圧性を発揮すると判断した。
＜結果＞
　本試験における柔軟性及び耐圧性の測定結果を表１に示す。
Figure JPOXMLDOC01-appb-T000003

＜評価検討＞
　表１より，実施例１～３及び比較例１の厚さ残存率はいずれも８５％を超えており，臓器間圧力が負荷されても潰れず形状を維持し治療スペースを確保し続ける最適な耐圧性を発揮していることが示唆された。一方，実施例１～３の最大曲げ応力はいずれも３５０ｋＰａ以下であり，臓器に沿って優しくフィットする最適な柔軟性を発揮することが示唆されたが，比較例１の最大曲げ応力は３５０ｋＰａを大きく超える値となった。即ち，実施例１～３は，比較例１と比較して，臓器に沿って優しくフィットする最適な柔軟性と，臓器間圧力によっても潰れず形状を維持し治療スペースを確保し続ける最適な耐圧性とを両立して発揮することが確認された。
　上記実施例１～３及び比較例１に加え，本発明の放射線治療用スペーサーが十分な柔軟性と耐圧性を有することを，生体内の環境により近い条件を設定した追加試験を実施することにより，更に確認した。
＜スペーサー＞
　追加試験で使用するスペーサー（以下「追加試験用スペーサー」と称する場合がある。）を，上記実施例１～３及び比較例１と同様の手段により加工した。
［実施例４］
　密度を０．０５ｇ／ｃｍ３に調整した追加試験用スペーサーである。
［実施例５］
　密度を０．１ｇ／ｃｍ３に調整した追加試験用スペーサーである。
［実施例６］
　密度を０．２ｇ／ｃｍ３に調整した追加試験用スペーサーである。
［比較例２］
　密度を０．０３ｇ／ｃｍ３に調整した追加試験用スペーサーである。
［比較例３］
　密度を０．２５ｇ／ｃｍ３に調整した追加試験用スペーサーである。
（ＡＡ）柔軟性の追加試験（含水時）
　追加試験用スペーサーの柔軟性は，スペーサーに水を十分含浸させた状態で，スペーサーの板状表面の一定の面積に圧力をかけた場合の曲げ特性で特定した。具体的には，当該曲げ特性を，ＪＩＳ　Ｋ　７１７１（プラスチック－曲げ特性の試験方法）に準拠し，３点曲げ試験を実施することにより測定した。縦１０ｍｍ，横１００ｍｍ，厚さ５ｍｍに裁断した実施例４～６及び比較例２～３の追加試験用スペーサーを各２サンプル用意し，全てのサンプルに水を十分含浸させた状態で試験機に設置した。圧子の開始時の位置は追加試験用スペーサーより６ｍｍ上方，沈みは追加試験用スペーサーより下方に３０ｍｍ，試験速度１００ｍｍ／秒，温度２０℃，湿度６５％ＲＨにて測定を実施し，各追加試験用スペーサーにおける最大曲げ応力を算出した。測定において１回目の測定はカウントせず，２回目から６回目の各値（計５回）の最大値及び最小値を記録し，５回の平均値を算出した。なお，圧力をかけた面積は１．５７ｃｍ２とした。このような３点曲げ試験において，上述の（Ａ）柔軟性の試験と同様に最大曲げ応力が３５０ｋＰａ以下であると，当該追加試験用スペーサーは臓器に沿って優しくフィットする程度の最適な柔軟性を発揮することが目視できた。従って，最大曲げ応力が３５０ｋＰａ以下の場合，当該追加試験用スペーサーは臓器に沿って優しくフィットする最適な柔軟性を発揮すると判断した。
（ＢＢ）耐圧性の追加試験（ラットへの埋植による）
　追加試験用スペーサーの耐圧性は，次のように，ラットの腹腔内への埋植試験による厚さ残存率で特定した。即ち，縦約３０ｍｍ，横約４０ｍｍ，厚さ約４～６ｍｍに裁断した実施例４～６及び比較例２～３の追加試験用スペーサーを各３サンプル用意し，エチレンオキサイドガスにより滅菌した。ＣＤ（ＳＤ）系統の８週齢の雄性ラットを用意し，滅菌済みの乾燥状態の実施例４～６及び比較例２～３の追加試験用スペーサーを，全身麻酔下でラットの腹部中央に埋植した。埋植時点から計測して２４時間後にラットを開腹し，実施例４～６及び比較例２～３の追加試験用スペーサーを摘出し，厚さを測定した。厚さ残存率（％）は，埋植後の追加試験用スペーサーの厚さを埋植前の厚さで除して算出した。上記（Ｂ）耐圧性の試験に準拠し，厚さ残存率が８５％以上の場合，当該試験用スペーサーは生体内において臓器間圧力によっても潰れず形状を維持し治療スペースを確保し続ける最適の耐圧性を発揮すると判断すると共に，生体内において厚さ残存率が６０％以上あれば，耐圧性は臨床上の観点から十分であるとした。
＜結果＞

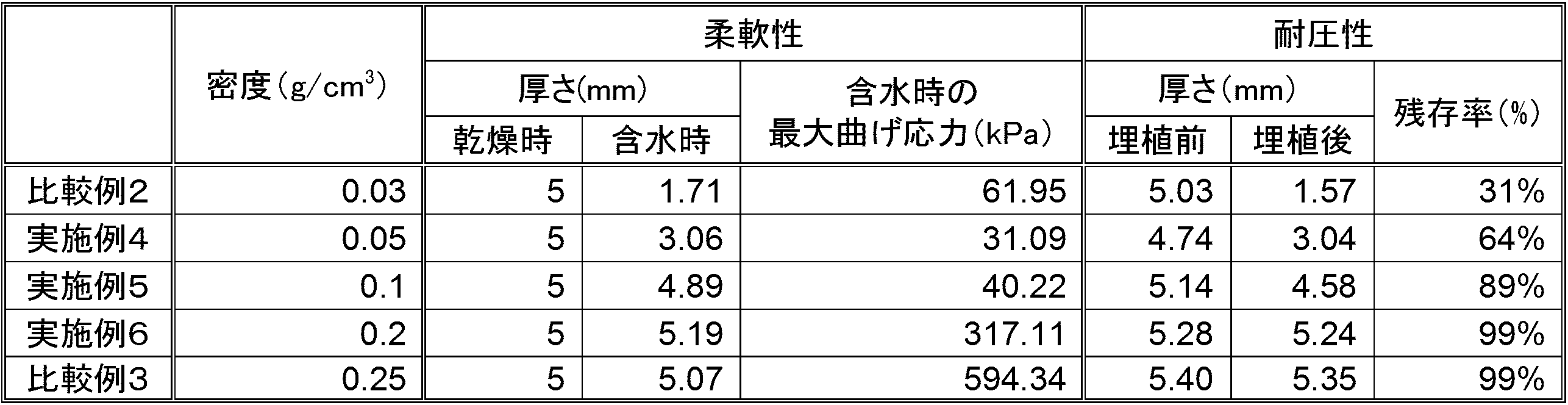

　本追加試験における柔軟性及び耐圧性の測定結果を表２に示す。
Figure JPOXMLDOC01-appb-T000004

＜評価検討＞
１．柔軟性（含水時）
　表２より，比較例２及び実施例４～６では，含水時の最大曲げ応力がいずれも３５０ｋＰａ未満であり，臓器に優しくフィットする最適な柔軟性を発揮することが示された。これに対し比較例３では，含水時の最大曲げ応力が３５０ｋＰａを遥かに超えており（約５９４ｋＰａ），柔軟性に欠け使用に適さないことが判明した。
　ここで追加試験用スペーサーのうち比較例２，実施例４～５は，含水により厚さが減少したが，これは比較的密度の小さいスペーサーを含水させると，繊維間に水が浸入することで水の張力により繊維と繊維が引き寄せられ，その結果スペーサーの厚みが縮むためと考えられる。実施例４～６及び比較例３と比較して密度の特に低い比較例２では，含水により厚さが１．７１ｍｍまで著しく減少して含水前の約1/3となっており，臓器間に距離を設けるためのスペーサーとしての機能を十分には発揮できない。これに対し，実施例４～６は，スペーサーとして十分に機能できる。即ち，これらの結果は，実施例４～６は，比較例２～３と比べて，臓器間に距離を設けるためのスペーサーの機能も発揮しつつ，しかも臓器に優しくフィットする最適な柔軟性をも同時に発揮するものであることを示している。
２．耐圧性（ラットへの埋植による）
　表２より，実施例５～６及び比較例３では，ラット生体内への埋植後における厚さ残存率がいずれも８５％を超えており，臓器間圧力によっても潰れず形状を維持し治療スペースを確保し続ける最適な耐圧性を発揮していた。また，実施例４の埋植後の厚さ残存率は８５％を下回る（６４％）が，ラットの生体内では体液や臓器間圧力の影響により密度の低いスペーサーが相対的に潰れやすいためと考えられる。しかしながら臨床の観点からすると，実際の生体内でスペーサーの厚さ残存率が６０％以上であれば治療スペースを確保でき，実施例４も，臓器間圧力が負荷されても潰れず形状を維持し治療スペースを確保し続けるに十分な耐圧性を有している。一方，比較例２では，埋植後の厚さ残存率は３１％と極めて低い値であり，これは，比較例２が臓器間に距離を設けるためのスペーサーとしての機能を十分果し得ないことを示している。比較例２では，最も低密度である当該スペーサーが，埋植前乾燥状態からラットの体内に埋植された後，体液と臓器間圧力によって潰れてしまったためと考えられる。
３．柔軟性と耐圧性
　以上の追加試験の結果から，実施例４～６は，比較例２及び３と比較して，臓器に沿って優しくフィットする最適の柔軟性と，臓器間圧力が負荷されても潰れず形状を維持し治療スペースを確保し続ける最適の耐圧性とを，同時に発揮することが確認された。
　以上のように，本発明は，Ｘ線治療，ガンマ線治療，陽子線治療，重粒子線治療等の放射線治療に使用され得る。

Claims (4)

  1. 　生体適合性の繊維を交絡した繊維集合体を含む放射線治療用スペーサーであって，
    　上記繊維集合体の密度が０．０５ｇ／ｃｍ３～０．２ｇ／ｃｍ３であることを特徴とする放射線治療用スペーサー。
  2. 　上記繊維集合体が不織布である請求項１に記載の放射線治療用スペーサー。
  3. 　上記生体適合性の繊維が生体吸収性である請求項１又は請求項２に記載の放射線治療用スペーサー。
  4. 　上記繊維集合体の厚さが５ｍｍ～１５ｍｍである請求項１～３のいずれか１項に記載の放射線治療用スペーサー。
PCT/JP2014/084029 2013-12-25 2014-12-24 放射線治療用スペーサー Ceased WO2015098904A1 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
US15/107,842 US20160361565A1 (en) 2013-12-25 2014-12-24 Radiotherapy spacer
JP2015554910A JPWO2015098904A1 (ja) 2013-12-25 2014-12-24 放射線治療用スペーサー
EP14874083.0A EP3095483A4 (en) 2013-12-25 2014-12-24 Radiotherapy spacer
KR1020167018164A KR20160101955A (ko) 2013-12-25 2014-12-24 방사선 치료용 스페이서
CN201480071060.0A CN105899260A (zh) 2013-12-25 2014-12-24 放射线治疗用间隔物

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2013266214 2013-12-25
JP2013-266214 2013-12-25

Publications (1)

Publication Number Publication Date
WO2015098904A1 true WO2015098904A1 (ja) 2015-07-02

Family

ID=53478757

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2014/084029 Ceased WO2015098904A1 (ja) 2013-12-25 2014-12-24 放射線治療用スペーサー

Country Status (6)

Country Link
US (1) US20160361565A1 (ja)
EP (1) EP3095483A4 (ja)
JP (1) JPWO2015098904A1 (ja)
KR (1) KR20160101955A (ja)
CN (1) CN105899260A (ja)
WO (1) WO2015098904A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20190075062A (ko) 2016-09-15 2019-06-28 고쿠리츠다이가쿠호진 고베다이가쿠 방사선 치료용 스페이서

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN111569277B (zh) * 2020-05-13 2022-02-18 戴建荣 放疗靶区隔离体
US12303712B1 (en) 2023-02-11 2025-05-20 Ip Liberty Vision Corporation Conformal system for therapeutic beta or low-energy gamma radiation shielding

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2006107388A1 (en) * 2005-04-05 2006-10-12 Boston Scientific Scimed, Inc. Radiation shield for insertion into a living body
WO2011055670A1 (ja) * 2009-11-05 2011-05-12 国立大学法人神戸大学 電離放射線治療用スペーサー
WO2013125720A1 (ja) * 2012-02-23 2013-08-29 凸版印刷株式会社 放射線遮断シート

Family Cites Families (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US2423707A (en) * 1945-03-02 1947-07-08 Eastman Kodak Co Fabric or gauze of uniformly oxidized cellulose
US6674087B2 (en) * 2001-01-31 2004-01-06 Worldwide Innovations & Technologies, Inc. Radiation attenuation system
US7754937B2 (en) * 2004-03-18 2010-07-13 Boehringer Technologies, L.P. Wound packing material for use with suction
US7726318B2 (en) * 2005-03-21 2010-06-01 Xoft, Inc. Radiation blocking patch for radio-therapy
US20080123810A1 (en) * 2006-11-03 2008-05-29 Kirkpatrick John P Bolus materials for radiation therapy and methods of making and using the same
EP2050848B1 (en) * 2007-09-17 2017-06-07 Orfit Industries Hybrid fabric, articles comprising said fabric and methods of making same
WO2010087923A1 (en) * 2009-02-02 2010-08-05 C.R. Bard, Inc. Implant for pelvic organ prolapse repair
US9060837B2 (en) * 2009-11-23 2015-06-23 Ams Research Corporation Patterned sling implant and method
WO2013126718A1 (en) * 2012-02-24 2013-08-29 Bvw Holding Ag Anti-erosion soft tissue repair device

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2006107388A1 (en) * 2005-04-05 2006-10-12 Boston Scientific Scimed, Inc. Radiation shield for insertion into a living body
WO2011055670A1 (ja) * 2009-11-05 2011-05-12 国立大学法人神戸大学 電離放射線治療用スペーサー
WO2013125720A1 (ja) * 2012-02-23 2013-08-29 凸版印刷株式会社 放射線遮断シート

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP3095483A4 *

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20190075062A (ko) 2016-09-15 2019-06-28 고쿠리츠다이가쿠호진 고베다이가쿠 방사선 치료용 스페이서

Also Published As

Publication number Publication date
KR20160101955A (ko) 2016-08-26
EP3095483A1 (en) 2016-11-23
US20160361565A1 (en) 2016-12-15
CN105899260A (zh) 2016-08-24
EP3095483A4 (en) 2017-09-27
JPWO2015098904A1 (ja) 2017-03-23

Similar Documents

Publication Publication Date Title
CN102596317B (zh) 电离放射线治疗用隔离体
US11759979B2 (en) Device system and method for tissue displacement or separation
CN102119046B (zh) 利用植入物瞄准外部波束放射的系统
US9011485B2 (en) Implantable biodegradable wound closure device and method
JP2017521196A (ja) オンコプラスティック手術のための埋込型デバイスおよび技術
WO2015098904A1 (ja) 放射線治療用スペーサー
Kigure et al. Laparoscopic microwave thermotherapy on small renal tumors: experimental studies using implanted VX-2 tumors in rabbits
US20060224034A1 (en) Radiation shield
US11064988B2 (en) Implantable scaffold and method
EP2381974B1 (en) A method of forming and the resulting membrane composition for surgical site preservation
US12295557B2 (en) Implantable tissue scaffold
CN111449830A (zh) 可植入金属作为肿瘤精准高效磁热治疗试剂的应用
Sasaki et al. Medical Application of Nonwoven Fabrics-Intra-abdominal Spacers for Particle Therapy
Goel et al. Case report of isolated impaling lung injury with successful outcome
EP3513837A1 (en) Spacer for radiation therapy
Cushing et al. B041 Surgical efficiency in bilateral simultaneous cochlear implantation: patient safety and cost containment
HK1113300A (en) Device system and method for tissue displacement or separation
JP2011189090A (ja) 生体吸収性ヘルニア治療用材料

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 14874083

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2015554910

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 20167018164

Country of ref document: KR

Kind code of ref document: A

REEP Request for entry into the european phase

Ref document number: 2014874083

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 2014874083

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 15107842

Country of ref document: US
