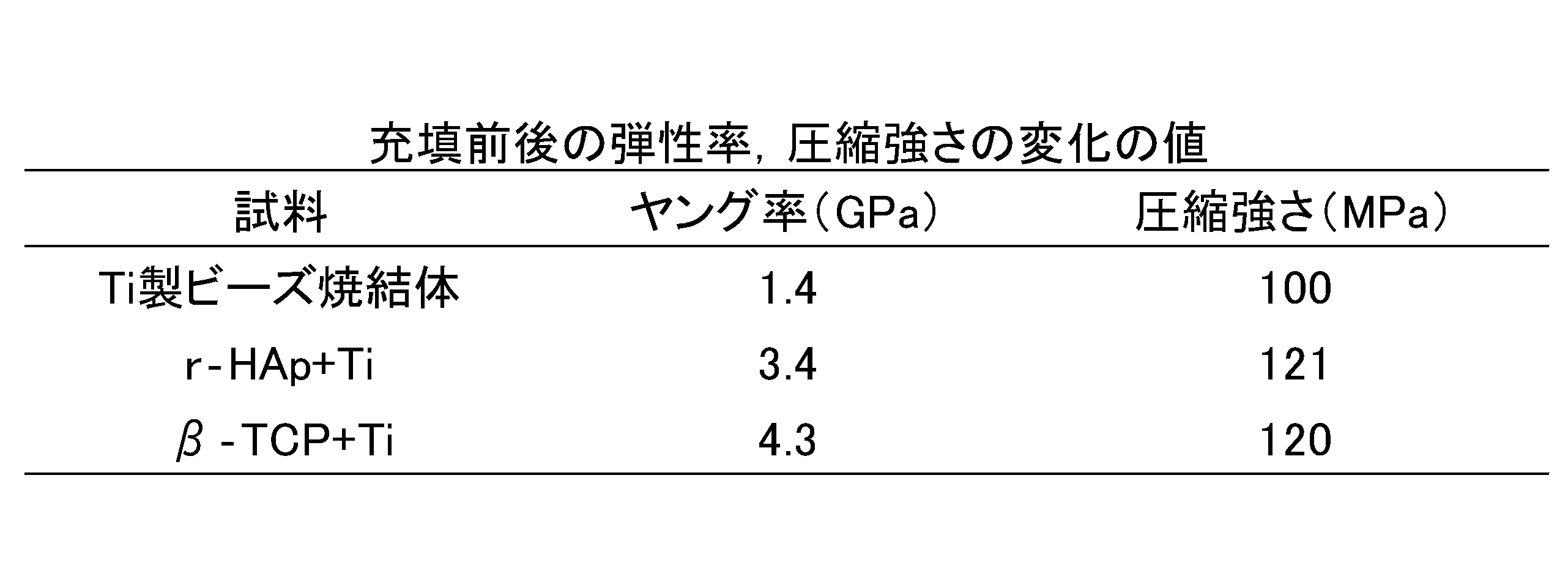

  • Table 1 shows the Young's modulus and compressive strength calculated together with the graph of FIG.
  • the materials for the bone anchor produced in Examples 1 and 2 have a smaller degree of strain with respect to the compressive force than the control group, and can maintain an elastic state with respect to a high compressive force. It was. This was also confirmed in Table 1, and the bone anchoring materials produced in Examples 1 and 2 had higher elastic modulus and compressive strength than the control group. Thereby, it was confirmed that the material for bone anchors produced in Examples 1 and 2 has sufficient strength immediately after implantation in the living body and can sufficiently protect the bone.
  • FIGS. 5A to 5D the cross section of the non-surface portion of the bone fastener material of Example 1 after the compression test was observed with an optical microscope. The results are shown in FIGS. 5A to 5D. As shown in FIGS. 5A to 5D, it was confirmed that the non-surface portion of the bone fastener material was not sufficiently filled with ⁇ -type tricalcium phosphate even after compression.
  • Example 3 An aqueous solution in which 5 g of ⁇ -type tricalcium phosphate was dissolved in 10 mL of ultrapure water was poured into the casing. After immersing the porous metal body used in Example 1 in this aqueous solution, the internal pressure of the casing was reduced to 10 ⁇ 1 Pa. This condition was maintained at room temperature for 10 minutes, during which time 50 Hz vibrations continued to be applied to the system. In this way, a bone fixing material was produced.
  • Example 4 The metal porous body used in Example 1 was immersed in a 0.1 M nitric acid aqueous solution for 300 seconds.
  • a porous metal after nitric acid treatment was used as a working electrode, a platinum electrode as a counter electrode, and a saturated calomel electrode as a reference electrode, and these electrodes were immersed in a Hanks solution at pH 7.4.
  • a potentiostat “HA-501G” manufactured by Hokuto Denko Co., Ltd.
  • an alternating voltage with a frequency of 1 Hz and ⁇ 1 to 1 V saturated calomel electrode standard

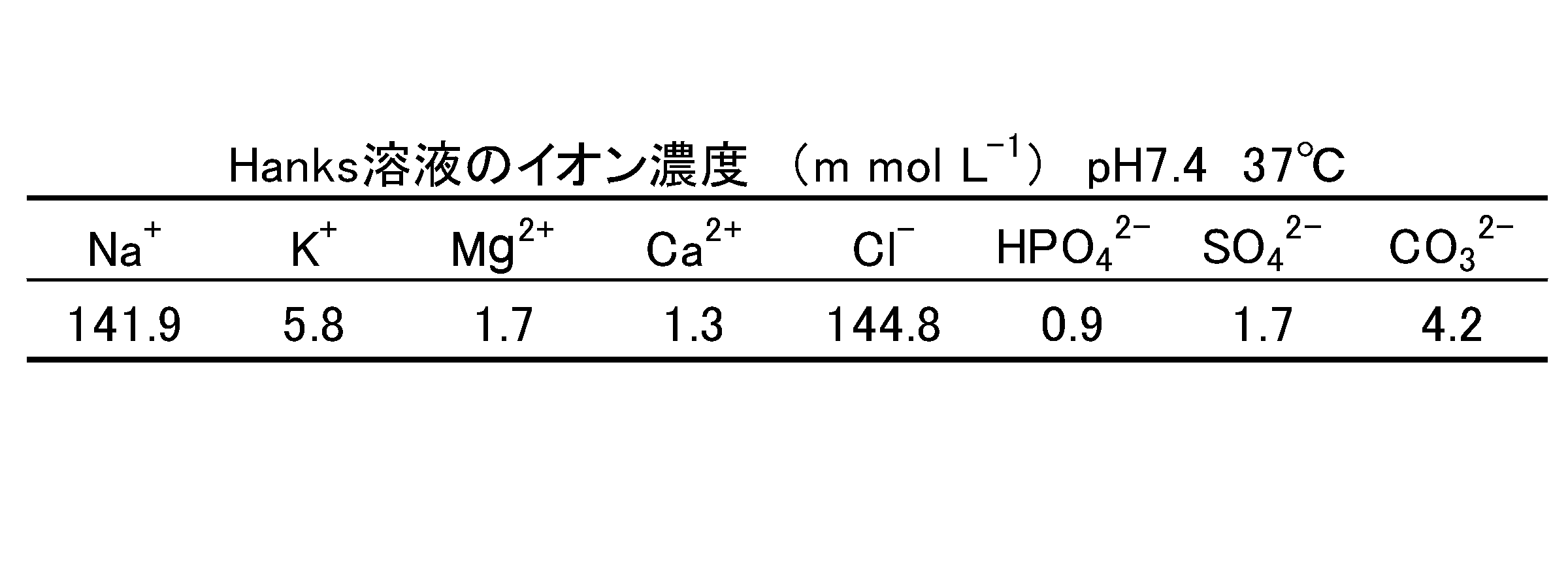

  • the composition of the Hanks solution is shown in Table 2, and the current response density during the cathodic polarization treatment is shown in FIG.
  • Example 5 A bone anchoring material was prepared in the same procedure as in Example 4 except that the nitric acid treatment was performed for 300 seconds.
  • Example 6 A bone fastener material was prepared in the same procedure as in Example 5 except that ultrasonic treatment was performed during nitric acid treatment.
  • Example 7 A bone fastener material was prepared in the same procedure as in Example 4 except that nitric acid treatment was not performed.
  • Example 8 A material for a bone anchor was prepared in the same procedure as in Example 7 except that cathodic polarization treatment and immersion for 1 week in Hanks solution were not performed.
  • FIGS. 8A to 8F The surface of the bone anchor material produced in Examples 4 to 8 was observed with a scanning electron microscope. The results are shown in FIGS. 8A to 8F together with an untreated porous metal body (control group).
  • 8A shows the results of the control group
  • B shows the results of Example 7
  • C shows the results of Example 8
  • D shows the results of Example 4
  • E shows the results of Example 5
  • F shows the results of Example 6.
  • r-HAp powder 1.2 g of r-HAp powder was pressed and hardened at a pressure of 100 kg / cm 2 using a press “ServoPulser” (manufactured by Shimadzu Corporation). The obtained tablet was heated in an electric furnace at 800 ° C. for 2 hours (heating rate and cooling rate: 2 ° C./min) to sinter r-HAp, thereby preparing a sample.
  • Reference Example 2 A sample was prepared in the same procedure as in Reference Example 1 except that ⁇ -type tricalcium phosphate powder was used instead of r-HAp powder and the sintering temperature was 900 ° C.
  • Reference Example 3 A sample was prepared in the same procedure as in Reference Example 1 except that ⁇ -type tricalcium phosphate powder was used instead of r-HAp powder and the sintering temperature was 1200 ° C.
  • Test Example 1 The samples prepared in Reference Examples 1 to 3 were immersed in 20 mL of Hanks solution adjusted to pH 5.0 with hydrochloric acid and maintained at 37 ° C. Samples were taken periodically to determine the change in mass. The result is shown in FIG. As a control test, the samples prepared in Reference Examples 1 to 3 were immersed in 20 mL of a hydrochloric acid solution having a pH of 5.0 and maintained at 37 ° C. Samples were taken periodically to determine the change in mass. The result is shown in FIG.
  • the mass decreased with time.
  • the mass reduction rate was higher in the system containing the Hanks solution (FIG. 9) than in the control test (FIG. 10) which differs only in that the system did not contain the Hanks solution. Since the Hanks solution has a composition similar to that of body fluids, the calcium phosphate ceramics used in Reference Examples 1 to 3 are expected to dissolve at an appropriate rate after being implanted in the living body.
  • Test Example 2 A sample was collected after 3 weeks of immersion in the Hanks solution in Test Example 1, and this sample and the sample before immersion were sampled using a compression tester “ServoPulser” (manufactured by Shimadzu Corporation) with a sample cross-sectional area of 25 mm 2 and 0.1 mm. A compression test was performed while measuring strain with a CCD camera at a speed of / min, and a load displacement curve was calculated. The results are shown in FIGS. 11 shows Reference Example 1, FIG. 12 shows Reference Example 2, and FIG. 13 shows Reference Example 3.
  • Example 9 Using titanium beads having an average particle diameter of 300 to 355 ⁇ m or 600 to 710 ⁇ m, the temperature was heated to 1073 K or 1173 K at a heating rate of 10 K / min under a reduced pressure of 10 ⁇ 3 Pa, A porous metal body was obtained in the same procedure as in Example 1 except that hot pressing was performed at a load stress of 1.0 to 7.0 MPa. The porosity of each of these metal porous bodies was measured, and the relationship between the hot press pressure and the porosity is shown in FIG.
  • the Young's modulus is equivalent to that of bone within a load stress range of 3 to 7 MPa. It turned out that a metal porous body is obtained. Since such a bone fixing material filled with a biodegradable substance in a metal porous body has a relatively high Young's modulus immediately after implantation, it can sufficiently protect weak bone immediately after implantation and can also be embedded. It is presumed that bone resorption can be suppressed because the Young's modulus decreases to the same level as the bone with the passage of time after entering.
  • ⁇ -type tricalcium phosphate was introduced. Thereafter, the introduced body was placed in a constant temperature dryer at a temperature of 368 K for 18 hours to be dried, thereby obtaining a composite. This composite was heated to a temperature of 1173 K under a reduced pressure of 10 ⁇ 2 Pa or less at a temperature increase rate of 10 K / min, and held for 2 hours to produce a bone fixing material.

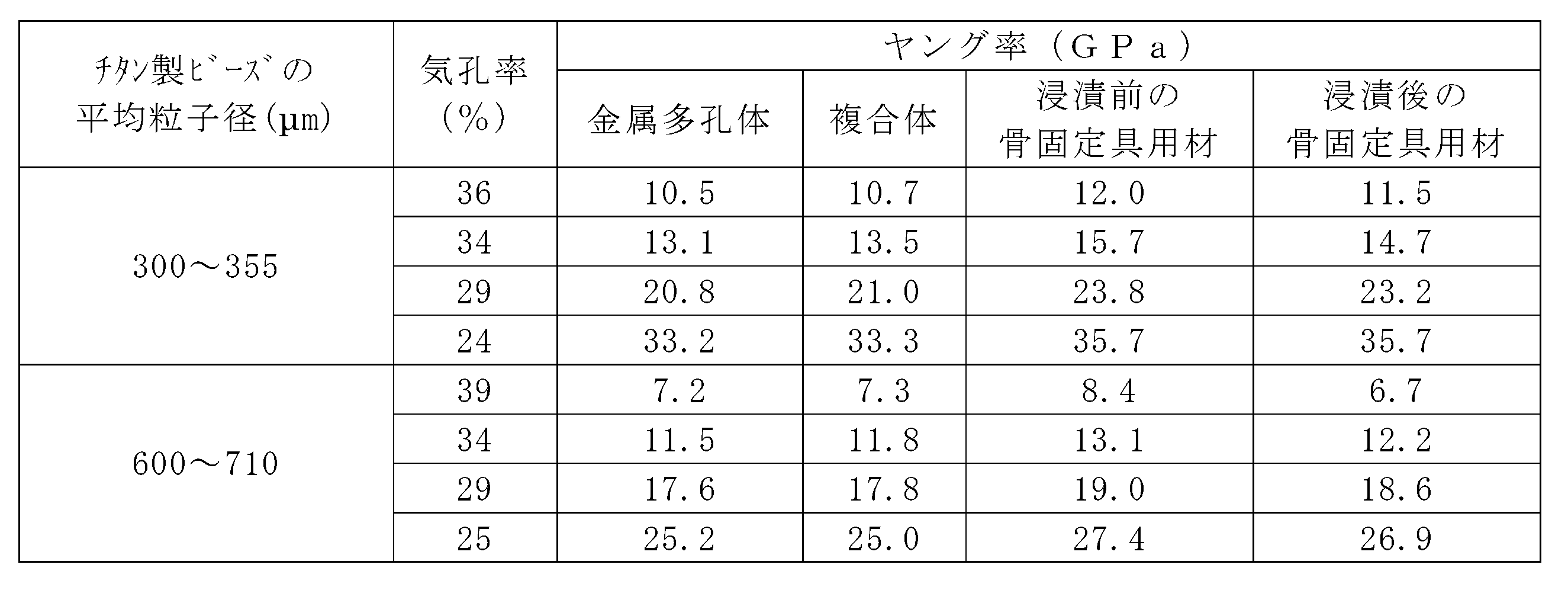

  • FIG. 16 shows the weights of the composite and the bone fastener material before and after use.
  • the weight increases, that is, the ⁇ -type tricalcium phosphate filling rate increases. It was.
  • the weight of the bone anchoring material is smaller after the immersion than before the immersion, it was estimated that the ⁇ -type tricalcium phosphate filled in the metal porous body is dissolved or disintegrated in the living body. .
  • the Young's modulus was calculated using the free resonance Young's modulus measuring device “ANJE-RT” (manufactured by Nippon Techno Plus Co., Ltd.) for the metal porous body, the composite, and the bone fastener material before and after immersion. The results are shown in Table 3.
  • the Young's modulus of the bone anchoring material before immersion was higher by about 2 GPa than the composite.
  • the sintering of ⁇ -type tricalcium phosphate was proceeding by heating under the above conditions.
  • the Young's modulus of the bone anchoring material is lower after the immersion than before the immersion, and considering this together with FIG. 16, when the bone anchoring material is embedded in the living body, the passage of time thereafter At the same time, it was estimated that the ceramic body was dissolved or disintegrated, and the Young's modulus of the bone anchoring material decreased.
  • the porosity of the metal porous body obtained by hot pressing at a temperature of 973 K was 24 to 32%, and was obtained by hot pressing at a temperature of 1173 K.
  • the porosity of the metal porous body was 25% or 30%, and the porosity of the metal porous body obtained by performing the sintering at a temperature of 1173K or 1373K after hot pressing at a temperature of 973K was 30%.
  • FIG. 17 shows the relationship between the porosity of the metal porous body and the fatigue strain.
  • the fatigue strain of the metal porous body had a clear positive correlation with the porosity.
  • the fatigue strength of the metal porous body, and consequently the bone fastener material can be increased or decreased by decreasing the porosity of the metal porous body.
  • the porosity of 32.4% of the porous metal body had been destroyed fatigue cycles 10 6 th earlier, from the viewpoint of improving the fatigue strength, the metal porous body having a porosity of less than 32.4% is It turned out to be preferable.
  • the yield stress ⁇ y of this metal porous body was 50 MPa, and the longitudinal elastic modulus E was 15 GPa.
  • FIG. 18 shows the relationship between the maximum stress loaded on the metal porous body and the fatigue strain. As a result, as shown in FIG. 18, it was confirmed that the fatigue strain increases as the maximum stress increases.
  • the porous metal body obtained by hot pressing at a temperature of 973K Furthermore, the porous metal body obtained by hot pressing at a temperature of 973K, the porous metal body obtained by hot pressing at a temperature of 1173K, and obtained by sintering at a temperature of 1173K or 1373K after hot pressing at a temperature of 973K. Further, fatigue tests were conducted on the porous metal bodies (both of which had a porosity of 30%) under the same conditions as described above (stress amplitude ( ⁇ max) was 50 MPa). The result is shown in FIG.

Landscapes

  • Health & Medical Sciences (AREA)
  • Surgery (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Chemical & Material Sciences (AREA)
  • General Health & Medical Sciences (AREA)
  • Orthopedic Medicine & Surgery (AREA)
  • Veterinary Medicine (AREA)
  • Public Health (AREA)
  • Heart & Thoracic Surgery (AREA)
  • Animal Behavior & Ethology (AREA)
  • Vascular Medicine (AREA)
  • Engineering & Computer Science (AREA)
  • Inorganic Chemistry (AREA)
  • Epidemiology (AREA)
  • Medical Informatics (AREA)
  • Nuclear Medicine, Radiotherapy & Molecular Imaging (AREA)
  • Biomedical Technology (AREA)
  • Neurology (AREA)
  • Composite Materials (AREA)
  • Materials Engineering (AREA)
  • Molecular Biology (AREA)
  • Materials For Medical Uses (AREA)
  • Surgical Instruments (AREA)

Abstract

　本発明の課題は、骨を充分に保護でき且つ骨吸収を抑制できる骨固定具用材及び骨固定具を提供することである。 　骨固定具用材は、金属多孔体と、この金属多孔体に充填され且つ生体環境中で溶解可能なセラミック体とを含む。かかる骨固定具用材は、生体埋入直後には金属多孔体にセラミック体が充填されているので、比較的高いヤング率を有する。このため、埋入直後の弱い骨を充分に保護できる。また、埋入後の時間の経過とともに、セラミック体が溶解又は崩壊するため、骨固定具用材のヤング率が低下する。これにより、骨の修復に伴って、骨に与えられる力学的刺激が徐々に増強されるため、骨吸収を抑制できる。

Description

骨固定具用材及び骨固定具
　本発明は、骨の固定に用いられる骨固定具、及び骨固定具の形成に用いられる骨固定具用材に関する。
　骨折や整形手術の際には、骨が適切な位置及び方向で修復されるよう、骨を固定する必要がある。そこで、骨の固定に用いられる種々の骨固定具が開発されてきた。
　骨固定具は、生体埋入後に受ける様々な外力から骨を充分に保護しなければならない。そこで、従来、強度及び靭性を備えるステンレス鋼やコバルト合金といった金属素材で形成された骨固定具が使用されている（例えば、特許文献１及び２参照）。
特表２００４－５１７６５７号公報 特開２００６－１３０３１７号公報
　しかし、前述の特許文献１及び２に示される骨固定具では、その素材のヤング率（約２００ＧＰａ）が皮質骨（約２０ＧＰａ）よりもはるかに大きいため、外力による荷重が骨固定具に必要以上に吸収される。かかるストレスシールディング（荷重遮断）によって、骨に与えられる力学的刺激が不足し、骨吸収現象が生じるおそれがある。
　本発明は、以上の実情に鑑みてなされたものであり、骨を充分に保護でき且つ骨吸収を抑制できる骨固定具用材及び骨固定具を提供することを目的とする。
　本発明者らは、生体への埋入直後には高いヤング率を有しつつ、経時的にヤング率が低下する材料を見出し、本発明を完成するに至った。具体的には、本発明は以下のようなものを提供する。
　（１）　金属多孔体と、この金属多孔体に充填され且つ生体環境中で溶解可能なセラミック体とを含む骨固定具用材。
　（２）　前記金属多孔体は、チタン及びチタン系合金からなる群より選ばれる１種以上で形成される（１）記載の骨固定具用材。
　（３）　前記金属多孔体は、金属製の微細ビーズ群が焼結されたものである（１）又は（２）記載の骨固定具用材。
　（４）　前記セラミック体は、α型リン酸三カルシウム、β型リン酸三カルシウム、及びハイドロキシアパタイトからなる群より選ばれる１種以上で形成される（１）から（３）いずれか記載の骨固定具用材。
　（５）　（１）から（４）いずれか記載の骨固定具用材で形成された骨固定具。
　（６）　生分解性物質が充填されて骨固定具用材として用いられる金属多孔体の製造方法であって、
　金属製の微細ビーズ群を、前記金属がα結晶構造をとる条件で加熱する工程と、
　前記金属がβ結晶構造をとる条件で焼結する工程と、を有する製造方法。
　（７）　金属多孔体に所定のセラミック体を充填することで、骨固定具用材の弾性率を初期状態では増加させつつ、経時的には低下させる方法。
　（８）　金属多孔体と、この金属多孔体に充填され且つ生体環境中で溶解可能なセラミック体とを含む骨固定具用材について、前記金属多孔体の気孔率を減増することで、前記骨固定具用材のヤング率及び／又は疲労強度を調節する方法。
　（９）　前記金属多孔体の気孔率の減増は、前記金属多孔体の金属がα結晶構造をとる温度範囲内で、温度及び／又はホットプレス圧を増減することで行う（８）記載の方法。
　（１０）　金属多孔体と、この金属多孔体に充填され且つ生体環境中で溶解可能なセラミック体とを含む骨固定具用材について、前記金属多孔体、又はセラミック体が充填された導入体の焼結温度を増減することで、骨固定具用材の疲労強度を増減する方法。
　本発明によれば、埋入直後には、金属多孔体にセラミック体が充填されているので、骨固定具用材は比較的高いヤング率を有する。このため、埋入直後の弱い骨を充分に保護できる。また、埋入後の時間の経過とともに、セラミック体が溶解又は崩壊するため、骨固定具用材のヤング率が低下する。これにより、骨の修復に伴って、骨に与えられる力学的刺激が徐々に増強されるため、骨吸収を抑制できる。
本発明の一実施例に係る骨固定具用材を構成する金属多孔体の顕微鏡像である。 本発明の一実施例に係る骨固定具用材を構成する金属多孔体の顕微鏡像である。 本発明の一実施例に係る骨固定具用材を構成する金属多孔体の顕微鏡像である。 本発明の一実施例に係る骨固定具用材を構成する金属多孔体の顕微鏡像である。 本発明の一実施例に係る骨固定具用材の顕微鏡像である。 本発明の一実施例に係る骨固定具用材の顕微鏡像である。 本発明の一実施例に係る骨固定具用材の顕微鏡像である。 本発明の一実施例に係る骨固定具用材の顕微鏡像である。 本発明の別の実施例に係る骨固定具用材の顕微鏡像である。 本発明の別の実施例に係る骨固定具用材の顕微鏡像である。 本発明の別の実施例に係る骨固定具用材の顕微鏡像である。 本発明の別の実施例に係る骨固定具用材の顕微鏡像である。 前記実施例に係る骨固定具用材が示す応力ひずみ曲線である。 前記実施例に係る骨固定具用材の別の顕微鏡像である。 前記実施例に係る骨固定具用材の別の顕微鏡像である。 前記実施例に係る骨固定具用材の別の顕微鏡像である。 前記実施例に係る骨固定具用材の別の顕微鏡像である。 本発明の別の実施例に係る骨固定具用材の顕微鏡像である。 本発明の別の実施例に係る骨固定具用材の製造条件を示すグラフである。 本発明の別の実施例に係る骨固定具用材の顕微鏡像である。 本発明の別の実施例に係る骨固定具用材の顕微鏡像である。 本発明の別の実施例に係る骨固定具用材の顕微鏡像である。 本発明の別の実施例に係る骨固定具用材の顕微鏡像である。 本発明の別の実施例に係る骨固定具用材の顕微鏡像である。 本発明の別の実施例に係る骨固定具用材の顕微鏡像である。 本発明の骨固定具用材を構成するセラミック体の素材の特性を示すグラフである。 前記セラミック体の素材の特性を示すグラフである。 前記セラミック体の素材の特性を示すグラフである。 前記セラミック体の素材の特性を示すグラフである。 前記セラミック体の素材の特性を示すグラフである。 本発明の骨固定具用材を構成する金属多孔体の特性を示すグラフである。 前記金属多孔体の特性を示すグラフである。 本発明の別の実施例に係る骨固定具用材の特性を示すグラフである。 本発明の骨固定具用材を構成する金属多孔体の特性を示すグラフである。 本発明の骨固定具用材を構成する金属多孔体の特性を示すグラフである。 本発明の骨固定具用材を構成する金属多孔体の特性を示すグラフである。
発明を実施するための形態
　以下、本発明の実施形態について説明するが、本発明を限定することを意図するものではない。
　＜骨固定具用材＞
　本発明に係る骨固定具用材は、金属多孔体及びセラミック体を含む。以下、各構成要素について説明する。
　［金属多孔体］
　金属多孔体は、多数の細孔が形成された金属製の材料である。かかる金属多孔体は、多数の細孔が形成された構造物である限りにおいて特に限定されず、微細ビーズ群が焼結されたもの、繊維状物等が挙げられる。
　金属多孔体の気孔率は、後述のセラミック体を充分に充填でき且つ充分な強度を保持できる点で５％以上５０％以下であることが好ましい。本発明者らによって、金属多孔体の気孔率が骨固定具用材のヤング率及び疲労強度に深く寄与すること、具体的には、気孔率が減増すると、骨固定具用材のヤング率が減増するとともに、疲労強度が増減することが発見された。このような金属多孔体の気孔率は、微細ビーズ群の加熱温度及び／又はホットプレス圧を適宜設定することによって調節でき、具体的には、加熱温度及び／又はホットプレス圧を高く設定すれば、気孔率が減少し、加熱温度及び／又はホットプレス圧を低く設定すれば、気孔率が増加する。なお、微細ビーズの平均粒子径は、特に限定されないが、１０μｍ以上１０００μｍ以下であってよい。気孔率及び平均粒子径は、従来周知の方法、例えば水銀圧入法で測定される。
　金属多孔体の素材は、皮質骨に類似したヤング率を有するものが好ましく、具体的にはチタン及びチタン合金等からなる群より選ばれる１種以上が挙げられる。これらの素材は、軽量、生体に対する低毒性、骨形成の高促進能、高生体適合性といった点においても好ましい。
　ここで、チタン合金とは、チタンと、他の元素を含む単体又は化合物との合金である。他の元素としては、アルミニウム、バナジウム、ニオブ、ジルコニウム、タンタル、モリブデン、パラジウム、及び鉄等からなる群より選ばれる１種以上が挙げられる。
　かかる金属多孔体は、素材を射出成形、焼結、ホットプレス等することで製造できる。特に限定されないが、金属製の微細ビーズ群は、金属がβ結晶構造をとる条件で焼結されたものであることが好ましい。これにより、金属多孔体、ひいては骨固定具用材の疲労強度を向上できる。なお、β結晶構造をとる条件での焼結は、セラミック体の充填後に行ってもよいが、この場合には酸素が金属多孔体に移行し、脆化を招きやすいことから、セラミック体の充填前に行うことが好ましい。
　また、本発明者らにより、気孔率の調節が、金属が温度及び／又はホットプレス圧の調節によって行うことができること、特に金属がα結晶構造をとる温度範囲内で加熱することで優れた気孔率が得られやすいことが発見された。そこで、微細ビーズ群を焼結する前に、金属がα結晶構造をとる条件内の所定温度で、所定ホットプレス圧下、加熱することにより、所望の気孔率を有する金属多孔体を形成することが好ましい。ただし、前述した好ましい条件は例示にすぎず、金属がα結晶構造をとる温度範囲内での加熱のみによって焼結を行ってもよい。
　以上の金属多孔体は、生体環境中で溶解可能なセラミック体が充填されることが好ましいが、他の生分解性物質（例えば、軟化可能な生分解性ポリマー）が充填されていてもよい。即ち、本発明は、生分解性物質が充填されて骨固定具用材として用いられる金属多孔体の製造方法であって、金属製の微細ビーズ群を、前記金属がα結晶構造をとる条件で加熱する工程と、前記金属がβ結晶構造をとる条件で焼結する工程と、を有する製造方法も包含するものである。
　［セラミック体］
　以上の金属多孔体にはセラミック体が充填されている。セラミック体は金属酸化物等の焼結体又は粉末であり、生体環境中で溶解可能である。これにより、セラミック体は、生体内に埋入されると、経時的に溶解又は崩壊して金属多孔体外へと拡散する。
　このように、セラミック体は、生体環境へと放出されることから、高い生体適合性を有する素材で形成されることが好ましい。かかる素材としては、α型リン酸三カルシウム、β型リン酸三カルシウム、及びハイドロキシアパタイトからなる群より選ばれる１種以上が挙げられる。
　かかるセラミック体の充填率は、充分な強度を付与でき且つ経時的に充分にヤング率を低下できる点で、５％以上１００％以下であることが好ましい。充填率は、従来周知の方法、例えば水銀圧入法で測定される。
　［製造方法］
　以上の構成を備える骨固定具用材は、セラミック体の素材を金属多孔体内に導入し、この導入体に焼結を行うことで製造できる。
　セラミック体の素材の金属多孔体内への導入は、例えば、素材含有溶液中へ金属多孔体を浸漬する又は素材含有溶液を金属多孔体に注入することで行うことができる。この場合、浸漬は、充填率を向上できる点で、減圧条件下で行うことが好ましく、系を振動させながら行うことがより好ましい。
　その他、セラミック体の素材の導入は、金属多孔体をカソード分極処理にふした後、リン酸塩及びカルシウム塩が溶解された溶液に浸漬することで行うこともできる。
　カソード分極に用いられる電解質溶液が含有する支持電解質としては、塩化ナトリウム、硫酸ナトリウム、硫酸カリウム、硫酸マグネシウム等の一般的な中性支持電解質が挙げられる。
　支持電解質の濃度は、不足すると電解質溶液の電気伝導性が不充分となる点を考慮して、０．１モル／Ｌ以上であることが好ましい。また、電解質溶液に塩化物イオン、フッ素イオン、炭酸イオン等が含まれる場合、濃度過剰となると、電極が腐食することが懸念されるため、濃度を適宜設定する必要がある。
　カソード分極処理を行うことで、次のような反応が起こるため、金属多孔体近傍がアルカリ性化する。
　　Ｏ２＋２Ｈ２Ｏ＋４ｅ－→４ＯＨ－
　　２Ｈ２Ｏ＋２ｅ－→Ｈ２→２ＯＨ－
　しかし、副産物として水素ガスが発生し、この水素ガスが金属多孔体内に侵入して金属多孔体を脆弱化したり、分極を阻害したり、対流現象によって金属多孔体近傍のアルカリ性条件を損なったりすることが懸念される。
　そこで、上記の支持電解質の他、電解質溶液は、有効量の過酸化水素を含有することが好ましい。これにより、次の反応で水素ガスが消費される。
　　Ｈ２＋Ｈ２Ｏ２→２Ｈ２Ｏ
　しかも、次の反応によって、アルカリ化が促進される。
　　Ｈ２Ｏ２＋２ｅ－→２ＯＨ－
　　ＨＯ２ －＋Ｈ２Ｏ＋２ｅ－→３ＯＨ－
　このため、次の浸漬手順において、金属多孔体内へのリン酸カルシウムの析出を促進できる。
　ここで、「有効量」とは、発生する水素ガスを所望の程度にまで低減するために必要な過酸化水素量を指し、不純物として偶然に存在し得るような最低量は除外される。なお、有効量は、条件に応じて適宜設定されてよいが、過剰であると過酸化水素自体が導電性材料体内に侵入して導電性材料を脆弱化させる一方、不足すると水素ガスが充分に低減されないことを考慮して、通常、０．０１質量％以上１質量％以下であることが好ましい。
　電解質への過酸化水素の添加は、通常、カソード分極処理の前に行うが、カソード分極の間に連続的又は間欠的に行ってもよい。
　カソード分極処理において印加する電圧は、過剰であると許容量を超える水素ガスが発生する一方、不足すると処理に大幅な時間がかかることを考慮して、標準水素電極に対して－１Ｖ以上－５Ｖ以下であることが好ましい。また、カソードの表面積に対する電流密度は、過剰であると許容量を超える水素ガスが発生する一方、不足すると電解質溶液の電気伝導性が不充分となることを考慮して、１×１０－２Ａ／ｄｍ２以上１×１０１Ａ／ｄｍ２以下であることが好ましい。
　なお、カソード分極処理中の設定温度は、特に限定されず、通常室温であってよいが、特に導電性材料内への水素侵入の抑制が要求される場合、約５℃が好ましい。また、リン酸カルシウムの析出を促進できる点で、カソード分極処理前に金属多孔体を硝酸水溶液等の中に浸漬し、腐食処理を行うことが好ましく、かかる腐食処理を超音波処理と併行することがより好ましい。
　カソード分極処理後の金属多孔体を、リン酸塩及びカルシウム塩を含有する溶液に浸漬することで、金属多孔体の内部に多量のリン酸カルシウムが析出する。ここで用いられる溶液は、従来周知のものであってよく、例えばＨａｎｋｓ溶液が挙げられる。
　焼結は、金属多孔体の金属がβ結晶構造をとる条件内の所定温度で加熱することが好ましい。これにより、金属多孔体、ひいては骨固定具用材の疲労強度を向上できる。なお、用いる金属多孔体が、既に金属がβ結晶構造をとる条件で焼結されたものであるように、充分な疲労強度を有している場合には、焼結温度は特に限定されるものではない。ただし、前述した好ましい条件は例示にすぎず、金属がα結晶構造をとる温度範囲内での加熱のみによって焼結を行ってもよい。
　＜骨固定具＞
　本発明に係る骨固定具用材を適宜の形状、寸法に加工することで、骨固定具が作製される。骨固定具の具体的な形状は、特に限定されず、インプラントに適した形状（例えば、歯科インプラント、髄内釘）、骨を外側から支持する形状（例えば、プレート、スクリュ）等であってよい。
　＜実施例１＞
　まず、平均粒子径３００μｍのチタン製ビーズを焼結することで金属多孔体を得た。この金属多孔体の気孔率は３８．３％であった。なお、気孔率は、見かけ上の体積からアルキメデス法によって測定した値である。
　また、得られた金属多孔体の光学顕微鏡像を図１Ａ～Ｄに示す。図１Ａ～Ｄに示されるように、焼結によって微細ビーズ同士が結合するとともに、多数の細孔が形成されていることが確認された。
　かかる金属多孔体を、水：β型リン酸三カルシウム＝１：３の容積率のβ型リン酸三カルシウム水溶液中に３７℃で２４時間に亘り浸漬することで、骨固定具用材を作製した。
　得られた骨固定具用材の表面の微細構造を光学顕微鏡で観察した結果を図２Ａ～Ｄに示す。図２Ａ～Ｄに示されるように、β型リン酸三カルシウムは骨固定具用材の表面近傍の細孔には侵入していたが、骨固定具用材の非表面の細孔にはほとんど侵入していなかった（図示せず）。その結果、骨固定具用材におけるβ型リン酸三カルシウムの充填率は、重量変化から計算したとき、３．９２％であった。
　＜実施例２＞
　β型リン酸三カルシウム水溶液の代わりに、水：ハイドロキシアパタイト＝１：３の容積率のハイドロキシアパタイト水溶液を用いた点を除き、実施例１と同様の手順で、骨固定具用材を作製した。
　この骨固定具用材の表面の微細構造を光学顕微鏡で観察した結果を図３Ａ～Ｄに示す。図３Ａ～Ｄに示されるように、ハイドロキシアパタイトは骨固定具用材の表面近傍の細孔には侵入していたが、骨固定具用材の非表面の細孔にはほとんど侵入していなかった（図示せず）。その結果、骨固定具用材におけるハイドロキシアパタイトの充填率は、重量変化から計算したとき、３．３３％であった。
　［評価］
　実施例１及び２で作製した骨固定具用材について、圧縮試験機「ＳｅｒｖｏＰｕｌｓｅｒ」（島津製作所社製）を用い、試料断面積２５ｍｍ２、０．１ｍｍ／ｍｉｎの速度で、ＣＣＤカメラで歪みを測定しながら圧縮試験を行った。この結果を、浸漬を行う前の金属多孔体（対照区）とともに図４に示す。
　また、図４のグラフとともに算出したヤング率及び圧縮強さを表１に示す。
Figure JPOXMLDOC01-appb-T000001
　図４に示されるように、実施例１及び２で作製した骨固定具用材では、対照区に比べ、圧縮力に対するひずみの程度が小さいとともに、高圧縮力に対しても弾性状態を保持できていた。このことは表１においても確認され、実施例１及び２で作製した骨固定具用材は、対照区に比べて高い弾性率及び圧縮強さを有していた。これにより、実施例１及び２で作製した骨固定具用材は、生体埋入直後には充分な強度を奏し、骨を充分に保護できることが確認された。
　次に、圧縮試験後における実施例１の骨固定具用材の非表面部における断面を光学顕微鏡で観察した。この結果を図５Ａ～Ｄに示す。図５Ａ～Ｄに示されるように、骨固定具用材の非表面部には、圧縮後においても、β型リン酸三カルシウムが充分に充填されていないことが確認された。
　＜実施例３＞
　ケーシング内にβ型リン酸三カルシウム５ｇが超純水１０ｍＬに溶解された水溶液を注いだ。この水溶液中に、実施例１で使用した金属多孔体を浸漬した後、ケーシング内圧を１０－１Ｐａまで減圧した。この条件を室温で１０分間に亘り維持し、この間、５０Ｈｚの振動を系に与え続けた。このようにして骨固定具用材を作製した。
　［評価］
　得られた骨固定具用材の非表面部の断面を光学顕微鏡で観察した。この結果を図６に示す。図６に示されるように、β型リン酸三カルシウムは、骨固定具用材の非表面の細孔にまで充分に侵入していた。その結果、骨固定具用材におけるβ型リン酸三カルシウムの充填率は、重量変化から計算したとき、２４．６％であった。これにより、減圧条件下で充填を行うことで、充分量のセラミック体が骨固定具用材の非表面にまで充填できることが確認された。かかる骨固定具用材は、より高い強度を奏し、骨をより充分に保護できることが推測される。
　＜実施例４＞
　実施例１で使用した金属多孔体を、０．１Ｍ硝酸水溶液中に３００秒間浸した。作用極として硝酸処理後の金属多孔体、対極として白金電極、参照極として飽和カロメル電極を用い、これら電極をｐＨ７．４のＨａｎｋｓ溶液に浸した。これら電極に、ポテンショスタット「ＨＡ－５０１Ｇ」（北斗電工社製）を用い、周波数１Ｈｚ、－１～１Ｖ（飽和カロメル電極基準）の交流電圧を３７℃にて１時間に亘って印加した。Ｈａｎｋｓ溶液の組成を表２に、カソード分極処理中の電流応答密度を図７に示す。
Figure JPOXMLDOC01-appb-T000002
　印加後の金属多孔体を、Ｈａｎｋｓ溶液中に浸漬し、１週間放置した。その後、金属多孔体を水：β型リン酸三カルシウム＝１：３の容積率のβ型リン酸三カルシウム水溶液中に室温で２４時間に亘り浸漬することで、骨固定具用材を作製した。
　＜実施例５＞
　硝酸処理を３００秒間行った点を除き、実施例４と同様の手順で骨固定具用材を作製した。
　＜実施例６＞
　硝酸処理の間、超音波処理を併せて行った点を除き、実施例５と同様の手順で骨固定具用材を作製した。
　＜実施例７＞
　硝酸処理を行わなかった点を除き、実施例４と同様の手順で骨固定具用材を作製した。
　＜実施例８＞
　カソード分極処理及びＨａｎｋｓ溶液中での１週間の浸漬を行わなかった点を除き、実施例７と同様の手順で骨固定具用材を作製した。
　［評価］
　実施例４～８で作製した骨固定具用材の表面を走査型電子顕微鏡で観察した。この結果を、未処理の金属多孔体（対照区）とともに図８Ａ～Ｆに示す。図８Ａは対照区、Ｂは実施例７、Ｃは実施例８、Ｄは実施例４、Ｅは実施例５、Ｆは実施例６の結果をそれぞれ示す。
　図８Ａ～Ｆに示されるように、実施例４～８ではリン酸カルシウムの白色斑点が多数観察されたのに対し、対照区では白色斑点が観察されなかった。特に実施例４～６、中でも実施例６では白色斑点の密度が大きく、多量のリン酸カルシウムが析出していることが確認された。これにより、カソード分極処理でリン酸カルシウムを金属多孔体に充填でき、カソード分極処理前に硝酸による腐食処理、更には超音波処理を行うことで、リン酸カルシウムの充填効率を向上できることが分かった。
　〔参考例〕　セラミック体素材の検討
　（参考例１）
　ウシ骨由来焼成ハイドロキシアパタイト（ｂ－ＨＡｐ）を０．１Ｍ硝酸水溶液４５ｍＬに溶解し、この溶液に１０００ｍＬまで超純水を加え、充分に撹拌を行うことでｂ－ＨＡｐ溶液を得た。ｂ－ＨＡｐ溶液にアンモニア５００ｍＬを室温で撹拌しながら滴下し、ｐＨを１０～１１とした。このようにして得た溶解析出ハイドロキシアパタイト（ｒ－ＨＡｐ）スラリーを２４時間熟成した後、濾過し、蒸留水で洗浄した。濾液を５０℃で２４時間、続いて１２０℃で２４時間に亘り乾燥することで、ｒ－ＨＡｐ粉末を得た。ｒ－ＨＡｐ粉末１．２ｇを、プレス機「ＳｅｒｖｏＰｕｌｓｅｒ」（島津製作所社製）を用いて１００ｋｇ／ｃｍ２の圧力で押し固めた。得られたタブレットを電気炉内、８００℃で２時間に亘り加熱（昇温速度及び降温速度：２℃／分）してｒ－ＨＡｐを焼結させることで、試料を作製した。
　（参考例２）
　ｒ－ＨＡｐ粉末の代わりにβ型リン酸三カルシウム粉末を使用し、焼結温度を９００℃とした点を除き、参考例１と同様の手順で試料を作製した。
　（参考例３）
　ｒ－ＨＡｐ粉末の代わりにα型リン酸三カルシウム粉末を使用し、焼結温度を１２００℃とした点を除き、参考例１と同様の手順で試料を作製した。
　〔試験例１〕
　参考例１～３で作製した試料を、塩酸でｐＨ５．０に調整したＨａｎｋｓ溶液２０ｍＬの中に浸漬し、３７℃に維持した。試料を定期的に採取し、質量の変化を決定した。この結果を図９に示す。対照の試験として、参考例１～３で作製した試料を、ｐＨ５．０の塩酸溶液２０ｍＬの中に浸漬し、３７℃に維持した。試料を定期的に採取し、質量の変化を決定した。この結果を図１０に示す。
　図９に示されるように、参考例１～３のいずれにおいても、経時的に質量が低下していた。しかも、Ｈａｎｋｓ溶液を含まない系である点のみ異なる対照試験（図１０）よりも、Ｈａｎｋｓ溶液を含む系（図９）の方が、質量低下速度が大きかった。Ｈａｎｋｓ溶液は体液に類似する組成を有することから、参考例１～３で用いたリン酸カルシウム系セラミックは、生体内に埋入された後、適切な速度で溶解することが期待される。
　なお、参考例３では、浸漬初期段階から急速に質量が低下し（図９）、形状が崩壊していた（図示せず）。これに対して、参考例１～２では、略一定速度で徐々に質量が低下し、形状崩壊の程度も緩やかであった。よって、ｒ－ＨＡｐ及びβ型リン酸三カルシウムがセラミック体の素材として特に好ましいことが推測される。
　〔試験例２〕
　試験例１におけるＨａｎｋｓ溶液への浸漬３週間後に試料を採取し、この試料及び浸漬前の試料について、圧縮試験機「ＳｅｒｖｏＰｕｌｓｅｒ」（島津製作所社製）を用い、試料断面積２５ｍｍ２、０．１ｍｍ／ｍｉｎの速度で、ＣＣＤカメラで歪みを測定しながら圧縮試験を行い、荷重変位曲線を算出した。この結果を図１１～１３に示す。図１１は参考例１、図１２は参考例２、図１３は参考例３をそれぞれ示す。
　図１１～１３に示されるように、参考例２及び３の試料は、浸漬３週間後において、荷重に対する高い変位値を呈した。これにより、参考例２及び３で用いたリン酸カルシウム系セラミックは、生体内に埋入された後、経時的に強度が低下し、崩壊しやすくなることが確認された。なお、図１２に示されるように、参考例２の試料は、浸漬３週間後において既に崩壊していることが確認され、β型リン酸三カルシウムがセラミック体の素材として特に好ましいことが推測される。
　＜実施例９＞
　平均粒子径３００～３５５μｍ、又は６００～７１０μｍのチタン製ビーズを用い、１０－３Ｐａの減圧下、１０Ｋ／分の昇温速度で温度を１０７３Ｋ又は１１７３Ｋに加熱し、０．５時間に亘り、１．０～７．０ＭＰａの負荷応力でホットプレスを行った点を除き、実施例１と同様の手順で、金属多孔体を得た。これら金属多孔体の各々の気孔率を測定し、ホットプレス圧と気孔率との関係を図１４に示す。
　図１４に示されるように、１０７３Ｋで加熱した場合、負荷応力３～７ＭＰａの範囲で、負荷応力と気孔率との間に明確な負の相関が見られた。これにより、ホットプレス圧を高く設定すれば、気孔率が減少し、加熱温度及び／又はホットプレス圧を低く設定すれば、気孔率が増加することが分かった。また、同等のホットプレス圧であっても、加熱温度が１０７３Ｋであるものと、１１７３Ｋであるものとでは、気孔率に約１５％もの差が存在していた。これは、チタンがα結晶構造をとる温度（１０７３Ｋ）に比べ、β結晶構造をとる温度（１１５５Ｋ以上）では、容易に変形するために緻密化が促進されたものと推測される。更に、チタン製ビーズの平均粒子径の大小にかかわらず、ホットプレス圧及び／又は加熱温度に依存して気孔率が決定されることが分かった。
　得られた金属多孔体について、気孔率とヤング率との関係に着目した。すると、図１５に示されるように、金属多孔体の気孔率とヤング率との間には、指数関数的な負の相関が見られた。これにより、気孔率が減増すると、骨固定具用材のヤング率が減増することが分かった。また、金属多孔体のヤング率は、チタン製ビーズの平均粒子径の大小にかかわらず、気孔率２５～３５％であると、骨と同等のヤング率（約１０～３０ＧＰａ）を示すことが分かった。この結果を図１４と併せて考慮すれば、チタン製ビーズをチタンがα結晶構造をとる温度（１０７３Ｋ）で加熱することにより、負荷応力３～７ＭＰａの範囲で、骨と同等のヤング率を有する金属多孔体が得られることが分かった。このような金属多孔体に生分解性物質が充填された骨固定具用材は、埋入直後には比較的高いヤング率を有するため、埋入直後の弱い骨を充分に保護でき、且つ、埋入後の時間の経過とともに、ヤング率が骨と同等にまで低下するため、骨吸収を抑制できることが推測される。
　以上の金属多孔体の各々を、水：β型リン酸三カルシウム＝１：２の容積率のβ型リン酸三カルシウム水溶液中に１０－３Ｐａの減圧下、３７℃で浸漬することで、β型リン酸三カルシウムを導入した。その後、この導入体を、温度３６８Ｋの恒温乾燥機内に１８時間に亘り置くことで、乾燥させることで、複合体を得た。この複合体を、１０－２Ｐａ以下の減圧下、昇温速度１０Ｋ／分で温度１１７３Ｋまで加熱し、２時間に亘って保持することで、骨固定具用材を作製した。
　これらの骨固定具用材（６ｍｍ×３６ｍｍ×２ｍｍの板状体）を、ｐＨ７．４に調整したＨａｎｋｓ溶液５０ｍＬの中に浸漬し、温度３１０Ｋで７日間に亘って維持した。その後、温度３６８Ｋの恒温乾燥機内に１６時間に亘り置くことで、乾燥させた。
　前述した複合体、及び使用前後の骨固定具用材の重量を図１６に示す。図１６に示されるように、チタン製ビーズの平均粒子径の大小にかかわらず、金属多孔体の気孔率が増すにつれ、重量が大きい、つまりβ型リン酸三カルシウムの充填率が高いことが分かった。また、骨固定具用材の重量が浸漬前に比べて浸漬後の方が小さいことから、金属多孔体内に充填されたβ型リン酸三カルシウムが、生体内で溶解又は崩壊することが推測された。
　また、前述した金属多孔体、複合体、及び浸漬前後の骨固定具用材について、自由共振式ヤング率測定装置「ＡＮＪＥ－ＲＴ」（日本テクノプラス社製）を用いて、ヤング率を算出した。この結果を表３に示す。
Figure JPOXMLDOC01-appb-T000003
　表３に示されるように、複合体に比べて、浸漬前の骨固定具用材の方が、ヤング率が約２ＧＰａ高かった。これにより、前記条件での加熱により、β型リン酸三カルシウムの焼結が進行していることが確認された。また、骨固定具用材のヤング率が浸漬前に比べて浸漬後の方が低く、これを図１６と併せて考慮すると、この骨固定具用材を生体内に埋入すると、その後の時間の経過とともに、セラミック体が溶解又は崩壊して、骨固定具用材のヤング率が低下することが推測された。
　（参考例４）
　平均粒子径３００～３５５μｍのチタン製ビーズを用い、１０－２Ｐａの減圧下、温度を９７３Ｋ又は１１７３Ｋに加熱し、０．５時間に亘り、１．０～７．０ＭＰａの負荷応力でホットプレスを行った後、９７３Ｋでホットプレスを行ったものについてのみ、１０－２Ｐａの減圧下、温度１１７３Ｋ又は１３７３Ｋで０．２時間に亘り焼結を行った点を除き、実施例１と同様の手順で、金属多孔体を得た。
　得られた金属多孔体の各々の気孔率を算出した結果、温度９７３Ｋでのホットプレスで得られた金属多孔体の気孔率は２４～３２％であり、温度１１７３Ｋでのホットプレスで得られた金属多孔体の気孔率は２５％又は３０％であり、温度９７３Ｋでのホットプレス後に温度１１７３Ｋ又は１３７３Ｋでの焼結を行って得られた金属多孔体の気孔率は３０％であった。
　温度９７３Ｋでのホットプレスで得られた金属多孔体について、疲労試験を行った。この試験は、応力が５～５０ＭＰａ（振幅（σｍａｘ）が５０ＭＰａ）、応力比（Ｒ）が０．１の荷重振幅条件下、周波数２０Ｈｚの正弦波状繰返し荷重を負荷することで行った。金属多孔体の気孔率と疲労ひずみとの関係を図１７に示す。
　図１７に示されるように、金属多孔体の疲労ひずみは、気孔率との間に、明らかな正の相関を有していた。これにより、金属多孔体の気孔率を減増することで、金属多孔体、ひいては骨固定具用材の疲労強度を増減できることが推測された。なお、気孔率３２．４％の金属多孔体は疲労サイクル１０６回目以前に破壊していたことから、疲労強度の向上の観点からは、３２．４％未満の気孔率を有する金属多孔体が好ましいことが分かった。また、この金属多孔体の降伏応力σｙは５０ＭＰａであり、縦弾性係数Ｅは１５ＧＰａであることが分かった。
　次に、温度９７３Ｋでのホットプレスで得られた金属多孔体について、疲労試験を行った。この試験は、応力振幅（σｍａｘ）を４０～１００ＭＰａとした点を除き、前述の試験と同様の条件で行った。金属多孔体に負荷された最大応力と疲労ひずみとの関係を図１８に示す。この結果、図１８に示されるように、最大応力の増加に伴って、疲労ひずみが増加することが確認された。
　更に、温度９７３Ｋでのホットプレスで得られた金属多孔体、温度１１７３Ｋでのホットプレスで得られた金属多孔体、温度９７３Ｋでのホットプレス後に温度１１７３Ｋ又は１３７３Ｋでの焼結を行って得られた金属多孔体（いずれも気孔率３０％）について、前述と同様の条件（応力振幅（σｍａｘ）が５０ＭＰａ）で、疲労試験を行った。この結果を図１９に示す。
　図１９に示されるように、焼結温度を増加することで、疲労ひずみをより抑制できることが分かった。また、１１７３Ｋ及び１３７３Ｋで焼結したものは、９７３Ｋでホットプレスのみ行ったものに比べ、疲労ひずみを大幅に抑制できることが分かった。これにより、チタンがβ結晶構造をとる温度（１１５５Ｋ以上）で焼結することにより、金属多孔体及びそれを用いて得られる骨固定具用材の疲労強度を大幅に向上できることが分かった。

Claims (10)

  1. 　金属多孔体と、この金属多孔体に充填され且つ生体環境中で溶解可能なセラミック体とを含む骨固定具用材。
  2. 　前記金属多孔体は、チタン及びチタン系合金からなる群より選ばれる１種以上で形成される請求項１記載の骨固定具用材。
  3. 　前記金属多孔体は、金属製の微細ビーズ群が焼結されたものである請求項１又は２記載の骨固定具用材。
  4. 　前記セラミック体は、α型リン酸三カルシウム、β型リン酸三カルシウム、及びハイドロキシアパタイトからなる群より選ばれる１種以上で形成される請求項１から３いずれか記載の骨固定具用材。
  5. 　請求項１から４いずれか記載の骨固定具用材で形成された骨固定具。
  6. 　生分解性物質が充填されて骨固定具用材として用いられる金属多孔体の製造方法であって、
    　金属製の微細ビーズ群を、前記金属がα結晶構造をとる条件で加熱する工程と、
    　前記金属がβ結晶構造をとる条件で焼結する工程と、を有する製造方法。
  7. 　金属多孔体に所定のセラミック体を充填することで、骨固定具用材の弾性率を初期状態では増加させつつ、経時的には低下させる方法。
  8. 　金属多孔体と、この金属多孔体に充填され且つ生体環境中で溶解可能なセラミック体とを含む骨固定具用材について、前記金属多孔体の気孔率を減増することで、前記骨固定具用材のヤング率及び／又は疲労強度を調節する方法。
  9. 　前記金属多孔体の気孔率の減増は、前記金属多孔体の金属がα結晶構造をとる温度範囲内で、温度及び／又はホットプレス圧を増減することで行う請求項８記載の方法。
  10. 　金属多孔体と、この金属多孔体に充填され且つ生体環境中で溶解可能なセラミック体とを含む骨固定具用材について、前記金属多孔体、又はセラミック体が充填された導入体の焼結温度を、前記金属多孔体の金属がβ結晶構造をとる温度範囲内で増減することで、骨固定具用材の疲労強度を増減する方法。
PCT/JP2009/052410 2008-02-13 2009-02-13 骨固定具用材及び骨固定具 Ceased WO2009102018A1 (ja)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2008032345A JP2011083297A (ja) 2008-02-13 2008-02-13 骨固定具用材及び骨固定具
JP2008-032345 2008-02-13

Publications (1)

Publication Number Publication Date
WO2009102018A1 true WO2009102018A1 (ja) 2009-08-20

Family

ID=40957048

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2009/052410 Ceased WO2009102018A1 (ja) 2008-02-13 2009-02-13 骨固定具用材及び骨固定具

Country Status (2)

Country Link
JP (1) JP2011083297A (ja)
WO (1) WO2009102018A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN102850079A (zh) * 2012-09-10 2013-01-02 四川大学 表面由磷酸钙纳米粒子构建的多孔生物陶瓷及其制备方法

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH09234243A (ja) * 1995-12-25 1997-09-09 Takiron Co Ltd 複合化された高強度インプラント材料及びその製造方法
JP2006518807A (ja) * 2003-01-24 2006-08-17 ウニヴェルズィテート デス ザールランデス セラミック層を有する金属成形体の製法、金属成形体およびその使用
JP2007000635A (ja) * 2005-06-23 2007-01-11 Depuy Products Inc 梨地状表面を有するインプラントおよびその製造方法
JP2008012032A (ja) * 2006-07-05 2008-01-24 Kitagawa Iron Works Co Ltd アパタイト系材料を含有する生体用部材及びその製造方法

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH09234243A (ja) * 1995-12-25 1997-09-09 Takiron Co Ltd 複合化された高強度インプラント材料及びその製造方法
JP2006518807A (ja) * 2003-01-24 2006-08-17 ウニヴェルズィテート デス ザールランデス セラミック層を有する金属成形体の製法、金属成形体およびその使用
JP2007000635A (ja) * 2005-06-23 2007-01-11 Depuy Products Inc 梨地状表面を有するインプラントおよびその製造方法
JP2008012032A (ja) * 2006-07-05 2008-01-24 Kitagawa Iron Works Co Ltd アパタイト系材料を含有する生体用部材及びその製造方法

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN102850079A (zh) * 2012-09-10 2013-01-02 四川大学 表面由磷酸钙纳米粒子构建的多孔生物陶瓷及其制备方法

Also Published As

Publication number Publication date
JP2011083297A (ja) 2011-04-28

Similar Documents

Publication Publication Date Title
JP6027894B2 (ja) 生分解性移植材およびその製造方法
He et al. HA coating fabricated by electrochemical deposition on modified Ti6Al4V alloy
Jelliti et al. Effect of surface nanocrystallization on the corrosion behavior of Ti–6Al–4V titanium alloy
Lamolle et al. Titanium implant surface modification by cathodic reduction in hydrofluoric acid: surface characterization and in vivo performance
Zhuravleva et al. Porous low modulus Ti40Nb compacts with electrodeposited hydroxyapatite coating for biomedical applications
Wang et al. Preparation and properties of titanium oxide film on NiTi alloy by micro-arc oxidation
EP2204196A1 (en) Magnesium-based medical device and process for producing the same
Bakhsheshi-Rad et al. The mechanical properties and corrosion behavior of double-layered nano hydroxyapatite-polymer coating on Mg-Ca alloy
JP2018512500A (ja) 生体分解性マグネシウムおよび生体分解性マグネシウムの分解速度の制御方法
Xiong et al. Effect of texture evolution on corrosion resistance of AZ80 magnesium alloy subjected to applied force in simulated body fluid
Mousa et al. Surface modification of magnesium and its alloys using anodization for orthopedic implant application
CN106413636B (zh) 骨接合用植入物
Chuan et al. Formation characteristic of Ca–P coatings on magnesium alloy surface
de la Rosa et al. Enhancing corrosion resistance and bioactive behavior of porous metallic scaffolds through electrochemical coatings
WO2009102018A1 (ja) 骨固定具用材及び骨固定具
Zhang et al. Weak fatigue notch sensitivity in a biomedical titanium alloy exhibiting nonlinear elasticity
Fojt et al. Influence of porosity on corrosion behaviour of Ti-39Nb alloy for dental applications
CN106163580B (zh) 用于制造用于生物医学应用的多孔金属材料的方法和通过所述方法获得的材料
RU2363775C1 (ru) Способ получения покрытий на изделиях, выполненных из титана и его сплавов
KR101095909B1 (ko) 생체뼈 유도성의 인공뼈와 그 제조방법
Sonmez et al. Corrosion protection of AA6061-T4 alloy by sol–gel derived micro and nano-scale hydroxyapatite (HA) coating
JP5019346B2 (ja) 骨親和性インプラント及びその製造方法
KR100453289B1 (ko) 임프란트 표면 처리용 전해질 용액 및 상기 전해질 용액을이용한 임프란트 표면 처리 방법
dos Santos Bonfim et al. Development of titanium dental implants using techniques of powder metallurgy
KR102150326B1 (ko) 생체 조직 친화성 금속재료의 표면처리 방법

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 09710888

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 09710888

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: JP
