RU95473U1

RU95473U1 - FOOTWEAR FOOTWEAR

Info

Publication number: RU95473U1
Application number: RU2010101841/22U
Authority: RU
Inventors: Хосе Ховер Тодоли Хуан; Антонио Алварез Гинес Хуан
Original assignee: Хосе Ховер Тодоли Хуан; Антонио Алварез Гинес Хуан
Priority date: 2010-01-21
Filing date: 2010-01-21
Publication date: 2010-07-10
Also published as: ITAN20100073U1

Abstract

1. Обувь со встроенным подогревом, содержащая электронагревательный элемент, отличающаяся тем, что состоит главным образом из высокой обуви (1), типа сапог, имеющей внутреннюю стельку (2), предпочтительно из силикона, со встроенным электронагревательным элементом (3) типа гибкого шнура, подобно эффекту бутерброда, являющимся ее неотъемлемой частью, из этого элемента (3) выходят два гибких электрических проводника (4), которые, проходя между внутренними и внешними слоями обуви (1) в области голенища (5), достигают кармана (6), расположенного на внешней стороне обуви (1). ! 2. Обувь со встроенным подогревом по п.1, отличающаяся тем, что карман (6), расположенный на внешней стороне обуви (1), является составной частью данной обуви (1) как относительно использованных материалов, так и что касается внешнего вида, и что внутри этого кармана расположена зарядная электрическая батарея (7) высокой плотности тока, соединенная с электрическими проводами (4), исходящими из электронагревательного элемента (3), посредством электрического биполярного соединительного устройства (8). ! 3. Обувь со встроенным подогревом по п.2, отличающаяся тем, что между электрическими проводами (4), которые соединяют электрическую батарею (7) с электронагревательным элементом (3), размещен переключатель (9) электрической цепи, расположенный предпочтительно в верхней части (10) бокового кармана (6) для более легкого к нему доступа. ! 4. Обувь со встроенным подогревом по п.3, отличающаяся тем, что переключатель (9) выполнен с возможностью подключения электрической батареи (7) к электронагревательному элементу (3), встроенному в стельку (2) посредством электрических проводнико 1. Shoes with built-in heating, containing an electric heating element, characterized in that it consists mainly of high shoes (1), such as boots having an inner insole (2), preferably silicone, with an integrated electric heating element (3) such as a flexible cord, Like the sandwich effect, which is its integral part, two flexible electrical conductors (4) emerge from this element (3), which, passing between the inner and outer layers of the shoe (1) in the area of the shaft (5), reach the pocket (6) located on externally her side of the shoe (1). ! 2. Shoes with built-in heating according to claim 1, characterized in that the pocket (6) located on the outside of the shoe (1) is an integral part of this shoe (1) both with respect to the materials used and the appearance, and that inside this pocket there is a charging electric battery (7) of high current density connected to electric wires (4) coming from the electric heating element (3) by means of an electric bipolar connecting device (8). ! 3. Shoes with integrated heating according to claim 2, characterized in that between the electric wires (4) that connect the electric battery (7) to the electric heating element (3), a switch (9) of the electric circuit is located, preferably located in the upper part ( 10) side pocket (6) for easier access to it. ! 4. Shoes with integrated heating according to claim 3, characterized in that the switch (9) is configured to connect an electric battery (7) to an electric heating element (3) built into the insole (2) by means of electrical conductors

Description

Настоящая полезная модель относится к обуви со встроенным подогревом, используемой людьми, которые вынуждены работать или выполнять другие виды деятельности в очень холодных климатических условиях, как, например, рабочие строительных специальностей, полицейские, мотоциклисты, альпинисты, водители тяжелого машинного оборудования и транспорта и т.д. для поддержания температуры ног в определенных приемлемых пределах. Предлагаемый тип обуви отличается тем, что внутри стельки вмонтированы гибкие электронагревательные элементы, соединенные посредством токопроводов, вмонтированных в саму обувь, с легко доступной зарядной батареей, расположенной в боковом кармане, тем самым составляя неотъемлемую часть обуви. Данные элементы способны также присоединяться к внешней батарее или внешнему источнику питания.This utility model relates to shoes with built-in heating used by people who are forced to work or perform other activities in very cold climates, such as construction workers, police officers, motorcyclists, climbers, drivers of heavy machinery and vehicles, etc. d. to maintain the temperature of the legs within certain acceptable limits. The proposed type of shoe is distinguished by the fact that flexible electric heating elements are mounted inside the insole, connected by means of current conductors mounted in the shoes themselves, with an easily accessible charging battery located in the side pocket, thereby making an integral part of the shoe. These elements are also capable of connecting to an external battery or external power source.

Ноги, вероятно, являются самой чувствительной к холоду частью человеческого тела. Поэтому широко известны проблемы и неудобства, которые возникают, когда ноги находятся на холоде в течение длительного периода времени. Эта проблема особенно обостряется у тех людей, которые по различным причинам, как деловым, так и по личным, вынуждены находиться в движении или даже пребывать в неподвижном состоянии снаружи помещений или в очень холодных условиях. Мы можем привести в пример рабочих строительных специальностей, полицейских, мотоциклистов, альпинистов, водителей тяжелого машинного оборудования и транспорта и тому подобного.The legs are probably the most sensitive to the cold part of the human body. Therefore, the problems and inconveniences that occur when the legs are in the cold for a long period of time are widely known. This problem is especially acute for those people who, for various reasons, both business and personal, are forced to be in motion or even to remain motionless outside the premises or in very cold conditions. We can cite as examples construction workers, police, motorcyclists, climbers, drivers of heavy machinery and vehicles, and the like.

Для решения этой проблемы обычно была использована утепленная обувь для строительства, изготовленная из нескольких промежуточных слоев из термоизолирующих элементов, чтобы сохранить как можно дольше человеческое тепло. Этот тип обуви представляет большую проблему: он функционирует только при относительно низких температурах и в течение очень непродолжительного периода времени, так как теплопроводная способность самой ноги ограничена. При очень низких температурах или в течение длительных промежутков времени, в конце концов, ноги испытывают чувство холода или даже подвергаются риску обмораживания. Добавляется и другая проблема, которая состоит в том, что многообразные изолирующие слои делают обувь очень жесткой, тяжелой и неудобной.To solve this problem, insulated construction shoes were usually used, made of several intermediate layers of thermally insulating elements in order to preserve human warmth for as long as possible. This type of shoe is a big problem: it functions only at relatively low temperatures and for a very short period of time, since the thermal conductivity of the leg itself is limited. At very low temperatures or for long periods of time, in the end, the legs experience a feeling of coldness or even are at risk of frostbite. Another problem is added, which is that the diverse insulating layers make the shoes very stiff, heavy and uncomfortable.

Были приняты попытки поиска альтернативных решений этой проблемы, как мы можем убедиться на примере Полезной модели Испании №15614 "Обувь мечты с подогревом". В этой модели можно увидеть, как происходит нагрев внутренней поверхности обуви посредством жидкости, циркулирующей по своеобразным каналам внутри обуви, которая предварительно должна быть нагрета снаружи. Эта система имеет очень высокую конструктивную сложность с соответствующим подорожанием всего комплекта, помимо добавляемой проблемы жесткости, которую вызывают эти каналы, и которые также способствуют возникновению многочисленных повреждений этой системы обогрева.Attempts were made to search for alternative solutions to this problem, as we can see on the example of the Utility model of Spain No. 15614 "Heated dream shoes". In this model, you can see how the inner surface of the shoe is heated by means of a fluid circulating through the peculiar channels inside the shoe, which must first be heated from the outside. This system has a very high structural complexity with the corresponding rise in price of the entire set, in addition to the added stiffness problem that these channels cause, and which also contribute to the occurrence of numerous damage to this heating system.

Мы также можем найти решения, как например, описанные в Патенте Испании №9601242 на "Механо-электрическое устройство для автоматического подогрева обуви", состоящее из электрического одеяла, адаптированного к форме ноги и соединенного с электрическим генератором, встроенным в подошву обуви на основании движения магнитов внутри соленоидов. Недостатками данной системы являются ее огромная сложность, низкая энергетическая отдача, тяжелый вес, а также ее изначально высокая стоимость.We can also find solutions, such as those described in Spanish Patent No. 9601242 for “Mechano-electric device for automatic heating of shoes”, consisting of an electric blanket adapted to the shape of the foot and connected to an electric generator built into the sole of the shoe based on the movement of the magnets inside the solenoids. The disadvantages of this system are its huge complexity, low energy return, heavy weight, as well as its initially high cost.

Наконец, мы также можем встретить такие альтернативы, как описанные в Полезной модели Испании U8903553 "Устройство автономного нагрева обуви", главным образом распространяемое на ботинки, и которое включает батарею, расположенную в каблуке обуви, представляя тем самым недостаток низкой эффективности и короткого срока службы, явно ограниченных из-за небольшого пространства в каблуке. Кроме того, находясь на набойке или располагаясь в нижней части каблука, вероятно постоянное попадание грязи (воды, слякоти) внутрь, вызывая проблемы функционирования, повреждений и сильно осложняя необходимую периодическую замену батареи.Finally, we can also find alternatives such as those described in Utility Model Spain U8903553 "Autonomous shoe heating device", mainly distributed to shoes, and which includes a battery located in the heel of the shoes, thereby presenting a disadvantage of low efficiency and short life. clearly limited due to the small space in the heel. In addition, being on the heel or located at the bottom of the heel, it is likely that dirt (water, slush) will constantly get inside, causing functioning problems, damage and greatly complicating the necessary periodic battery replacement.

Для решения существующей проблемы обогреваемой обуви в настоящее время была разработана обувь со встроенной системой подогрева, которая и является объектом данной полезной модели. Предлагаемая полезная модель распространяется предпочтительно на высокую обувь, типа сапог, чтобы позволить защитить максимальную поверхность нижних конечностей, одновременно уменьшая потерю тепла. Данный тип обуви, выполненный согласно предлагаемой полезной модели, имеет внутреннюю стельку, предпочтительно из силикона, со встроенным электронагревательным элементом типа гибкого шнура, для достижения совершенной изоляции и высокой гибкости. Данный электронагревательный элемент находится внутри стельки, подобно эффекту бутерброда, и составляет неотъемлемую ее часть. Из этого элемента выходят два гибких электрических проводника, которые, проходя между внутренними и внешними слоями обуви в области голенища и являясь ее неотъемлемой частью, достигают кармана, расположенного на внешней стороне обуви, который также является составной частью обуви как по использованным материалам, так и по внешнему виду.To solve the existing problem of heated shoes, shoes with an integrated heating system have now been developed, which is the object of this utility model. The proposed utility model preferably extends to high shoes, such as boots, in order to protect the maximum surface of the lower extremities, while reducing heat loss. This type of shoe, made according to the proposed utility model, has an inner insole, preferably made of silicone, with a built-in electric heating element such as a flexible cord, to achieve perfect insulation and high flexibility. This electric heating element is located inside the insole, like the effect of a sandwich, and forms an integral part of it. Two flexible electrical conductors emerge from this element, which, passing between the inner and outer layers of the shoe in the area of the shaft and being an integral part of it, reach the pocket located on the outside of the shoe, which is also an integral part of the shoe both in terms of materials used and appearance.

Внутри этого кармана расположена электрическая батарея высокой плотности тока, соединенная с проводами электронагревательного элемента посредством электрического биполярного соединительного устройства. Между ними размещен переключатель электрической цепи, расположенный предпочтительно в верхней части бокового кармана для более легкого к нему доступа.Inside this pocket is a high current density electric battery connected to the wires of the electric heating element by means of an electric bipolar connecting device. Between them is placed an electric circuit switch, preferably located in the upper part of the side pocket for easier access to it.

Этот боковой карман имеет идеальную форму для хранения батареи, преимущественно продолговатой прямоугольной формы, для улучшения его функциональной и эстетической интеграции с внешней стороны обуви. В верхней части кармана находится клапан со всеми необходимыми устройствами затвора, что обеспечивает легкую и быструю установку и извлечение батареи, как для ее зарядки, так и для ее замены.This side pocket has an ideal shape for storing a battery, mostly oblong, rectangular in shape, to improve its functional and aesthetic integration from the outside of the shoe. In the upper part of the pocket there is a valve with all the necessary shutter devices, which provides easy and quick installation and removal of the battery, both for charging it and for replacing it.

Таким образом, приведя в действие выключатель, встроенный в клапан кармана, электрическая батарея будет подключена к электронагревательному элементу, встроенному в стельку посредством электрических проводников, вырабатывая тепло в ступне ноги пользователя в течение длительного периода времени и гарантируя удобное использование.Thus, by activating the switch integrated in the pocket valve, the electric battery will be connected to the electric heating element integrated into the insole by means of electric conductors, generating heat in the foot of the user's foot for a long period of time and guaranteeing convenient use.

Характерной особенностью данной полезной модели является выбор батареи высокой эффективности и низкого веса, соединенной с электрическим устройством определенной установленной величины для того, чтобы обеспечить функционирование комплекта в течение длительного периода времени.A characteristic feature of this utility model is the choice of a battery of high efficiency and low weight, connected to an electric device of a certain set value in order to ensure the functioning of the kit for a long period of time.

Для этой полезной модели также характерно наличие двух электрических соединительных контактов, параллельно соединенных с внутренней системой проводов, которые обеспечивают подключение электрической цепи в обуви к внешней батарее (например, аккумулятору в машине или мотоцикле) или к источнику электрического питания (например, бытовому трансформатору) посредством внешних электрических токопроводов, заканчивающихся специальными электрическими наконечниками, которые обеспечивают стабильную и безопасную подачу электрического питания, одновременно позволяя в случае повреждения или срочной необходимости быстро отстегнуть их без необходимости применения силы или инструментов, гарантируя тем самым безопасность пользователя.This utility model is also characterized by the presence of two electrical connecting contacts connected in parallel with the internal wire system, which ensure that the electrical circuit in the shoe is connected to an external battery (for example, a battery in a car or motorcycle) or to a power source (for example, a household transformer) external electrical conductors ending with special electrical terminals that provide a stable and safe supply of electrical power while simultaneously allowing in case of damage or urgent need to quickly unfasten them without the need for the use of force or tools, thereby guaranteeing the safety of the user.

Таким образом, обувь со встроенным подогревом, объект данной полезной модели, предлагает два альтернативных метода использования: с одной стороны, посредством батареи, расположенной в боковом кармане, что особенно рекомендуется для пользователей, находящихся в движении или пребывающих в неподвижном состоянии под открытым небом, и с другой стороны, посредством электрических соединительных контактов, соединенных с внешней электрической системой, что очень удобно для водителей, мотоциклистов или просто людей, находящихся в неподвижном положении на рабочем месте, имеющем вблизи источник электрического питания. В этом последнем случае возможно извлечь батарею, используя карман как вспомогательное отделение, например, для хранения мобильного телефона, или можно оставить батарею и установить ее для зарядки.Thus, shoes with integrated heating, an object of this utility model, offer two alternative methods of use: on the one hand, by means of a battery located in the side pocket, which is especially recommended for users who are in motion or in a stationary state in the open, and on the other hand, by means of electrical connecting contacts connected to an external electrical system, which is very convenient for drivers, motorcyclists or just people who are stationary the decomposition workplace having a near source of electrical power. In this latter case, it is possible to remove the battery using the pocket as an auxiliary compartment, for example, for storing a mobile phone, or you can leave the battery and install it for charging.

В альтернативном варианте предлагаемая обувь со встроенным подогревом может содержать дополнительно электронную схему управления, выполненную с возможностью регулирования функционирования электронагревательного устройства, оптимизируя расход и обеспечивая более длительный срок службы и защиту батареи, а также более точный контроль температуры внутри обуви. Кроме того, предвидится установление светового указателя функционирования.Alternatively, the proposed shoes with built-in heating may additionally contain an electronic control circuit configured to regulate the functioning of the electric heating device, optimizing consumption and providing longer battery life and protection, as well as more precise temperature control inside the shoe. In addition, it is foreseen to establish a light indicator of operation.

Представленная здесь обувь со встроенным подогревом имеет многочисленные и очевидные преимущества перед существующими и известными в настоящее время изобретениями и полезными моделями. Одним из самых важных является гарантия использования всего устройства в течение длительного периода времени, благодаря выбору батареи высокой эффективности и низкого веса, соединенной с электронагревательным элементом определенной установленной величины.The shoes with built-in heating presented here have numerous and obvious advantages over existing and currently known inventions and utility models. One of the most important is the guarantee of using the entire device for a long period of time, due to the choice of a battery of high efficiency and low weight, connected to an electric heating element of a certain set value.

Другое важное преимущество заключается в том, что расположение батареи в боковом кармане, находящимся с внешней стороны обуви, позволяет отдалить ее от воды и грязи, предотвращая тем самым повреждения и проблемы функционирования, одновременно позволяя ее легкое извлечение, как для ее зарядки, так и для ее замены.Another important advantage is that the location of the battery in the side pocket located on the outside of the shoe allows it to be removed from water and dirt, thereby preventing damage and functioning problems, while allowing its easy removal, both for charging and her replacement.

Также следует выделить наличие двойной функциональности данного устройства: функционирование посредством батареи, расположенной в боковом кармане, что особенно рекомендуется для пользователей, находящихся в движении или пребывающих в неподвижном состоянии под открытым небом, и посредством электрических соединительных контактов, соединенных с внешней электрической системой. Так как можно зарядить батарею, например, от аккумулятора в машине или мотоцикле, этот метод особенно удобен для водителей, мотоциклистов или просто для людей, находящихся в неподвижном положении на рабочем месте, имеющем вблизи источник электрического питания.It is also worth highlighting the presence of the dual functionality of this device: operation by means of a battery located in the side pocket, which is especially recommended for users who are in motion or in a stationary state in the open air, and by means of electrical connecting contacts connected to an external electrical system. Since it is possible to charge a battery, for example, from a battery in a car or motorcycle, this method is especially convenient for drivers, motorcyclists or just for people who are in a stationary position at a workplace that has an electrical power source close to it.

Другим интересным фактом является возможность извлечения батареи в случае необходимости и использования кармана как вспомогательного отделения, например, для хранения мобильного телефона.Another interesting fact is the ability to remove the battery if necessary and use the pocket as an auxiliary compartment, for example, to store a mobile phone.

Следует также отметить, что все составные части совершенно и гармонично расположены внутри обуви, достигая того, что ни встроенные нагревательные элементы, ни токопроводы не мешают и не вызывают никакие неудобства в использовании обуви.It should also be noted that all the components are perfectly and harmoniously located inside the shoe, achieving that neither the built-in heating elements nor the conductors interfere and do not cause any inconvenience in the use of shoes.

Чтобы лучше понять объект данной полезной модели далее прилагается предпочтительное практическое применение предлагаемой обуви со встроенным подогревом со ссылками на прилагаемые чертежи, на которых:In order to better understand the object of this utility model, the following is the preferred practical application of the proposed shoes with integrated heating with links to the accompanying drawings, in which:

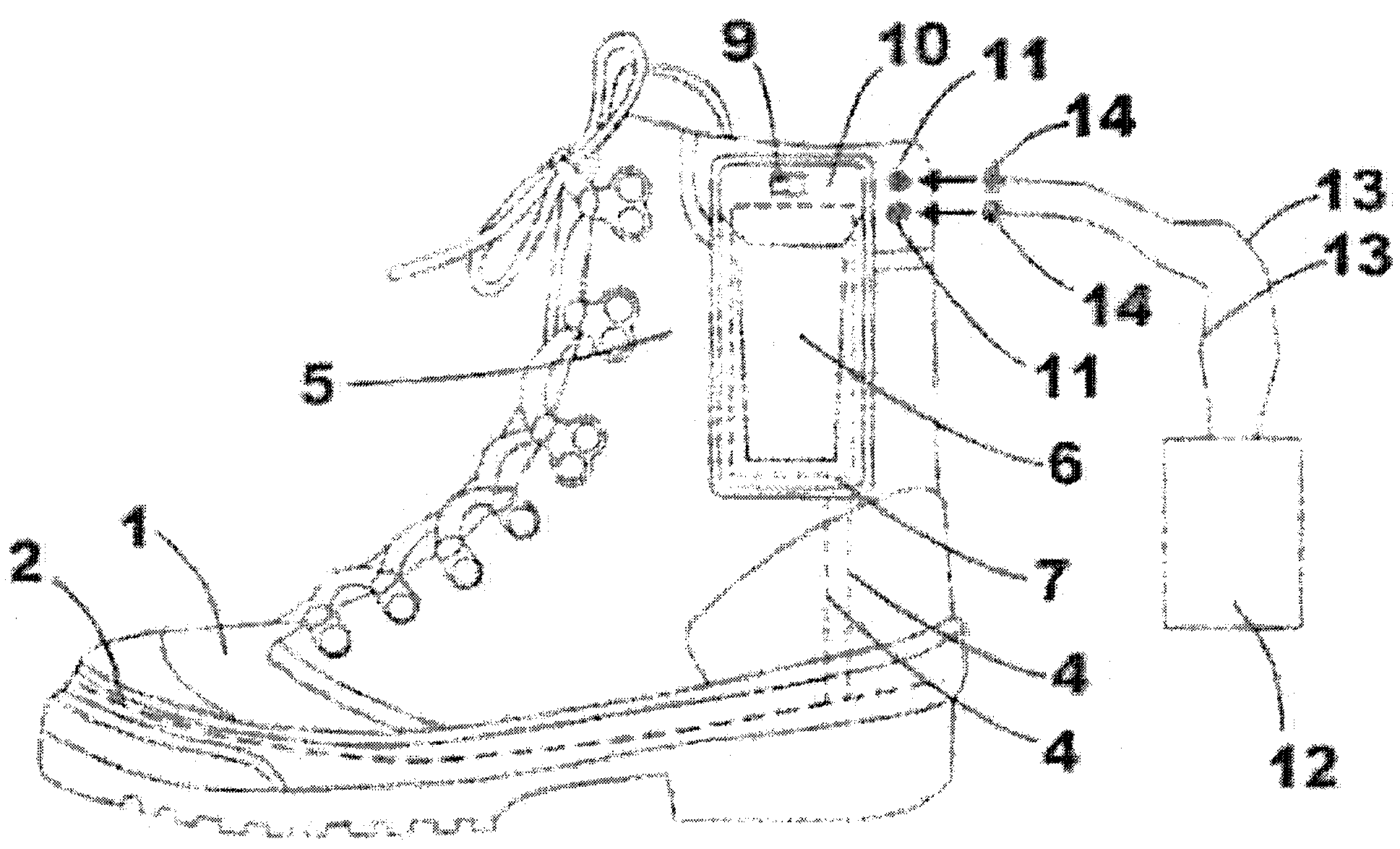

- фигура 1 показывает внешний вид выполненной согласно предлагаемой полезной модели обуви со встроенным подогревом, изображая основные составные части;- figure 1 shows the appearance made according to the proposed utility model of shoes with built-in heating, depicting the main components;

- фигура 2 показывает вид стельки в профиль, выполненной согласно предлагаемой полезной модели;- figure 2 shows a view of the insole in profile, made according to the proposed utility model;

- Фигура 3 показывает схематично электрическую диаграмму элементов, составляющих данную полезную модель;- Figure 3 shows a schematic electrical diagram of the elements making up this utility model;

- Фигура 4 показывает схематично электрическую диаграмму элементов, составляющих данную полезную модель, в альтернативном использовании вместе с электронной схемой управления.- Figure 4 shows a schematic electrical diagram of the elements making up this utility model, in alternative use together with an electronic control circuit.

Обувь со встроенным подогревом, являющаяся объектом данной полезной модели, главным образом состоит из высокой обуви 1, типа сапог, имеющей внутреннюю стельку 2, предпочтительно из силикона, со встроенным электронагревательным элементом 3 типа гибкого шнура, подобно эффекту бутерброда, являющимся ее неотъемлемой частью. Из этого элемента 3 выходят два гибких электрических проводника 4, которые, проходя между внутренними и внешними слоями обуви 1 в области голенища 5, достигают кармана 6, расположенного на внешней стороне обуви 1, который также является ее составной частью как относительно использованных материалов, так и что касается внешнего вида. Внутри этого кармана 6 расположена зарядная электрическая батарея 7 любого известного типа высокой плотности тока, соединенная с электрическими проводами 4, исходящими из электронагревательного элемента 3 посредством электрического биполярного соединительного устройства 8. Между ними размещен переключатель 9 электрической цепи, расположенный предпочтительно в верхней части 10 бокового кармана 6 для более легкого к нему доступа. Этот боковой карман 6 может иметь идеальную форму для хранения батареи 7, и в его верхней части 10 может находиться клапан со всеми необходимыми устройствами затвора (застежка "липучка", "Велкро" или подобного типа), выполненными с возможностью обеспечения легкой и быстрой установки и извлечения батареи 7 как для ее зарядки, так и для ее замены.Shoes with built-in heating, which is the object of this utility model, mainly consist of high shoes 1, such as boots having an inner insole 2, preferably made of silicone, with a built-in electric heating element 3 such as a flexible cord, similar to the sandwich effect, which is its integral part. Two flexible electrical conductors 4 emerge from this element 3, which, passing between the inner and outer layers of the shoe 1 in the area of the shaft 5, reach a pocket 6 located on the outside of the shoe 1, which is also an integral part of both the materials used and as for appearance. Inside this pocket 6 is located a charging electric battery 7 of any known type of high current density connected to electric wires 4 emanating from the electric heating element 3 by means of an electric bipolar connecting device 8. Between them is placed an electric circuit switch 9, preferably located in the upper part 10 of the side pocket 6 for easier access to it. This side pocket 6 may have an ideal shape for storing the battery 7, and in its upper part 10 there may be a valve with all the necessary shutter devices (Velcro, Velcro or the like), which are designed to provide easy and quick installation and removing the battery 7 for both charging and replacing it.

Переключатель (9) выполнен с возможностью подключения электрической батареи (7) к электронагревательному элементу (3), встроенному в стельку (2) посредством электрических проводников (4) и выполненному с возможностью вырабатывать тепло в подошве ноги пользователя в течение длительного промежутка времени, гарантируя удобное использование.The switch (9) is configured to connect an electric battery (7) to an electric heating element (3) embedded in the insole (2) by means of electrical conductors (4) and configured to generate heat in the sole of the user's foot for a long period of time, guaranteeing convenient using.

Этой полезной модели характерно наличие двух электрических соединительных контактов (11), параллельно соединенных с внутренней системой проводов (4) и выполненных с возможностью подключения электрической цепи в обуви (1) к внешнему зарядному устройству (12), такому как батарея, например, аккумулятор в машине или мотоцикле, или источник электрического питания, например, бытовой трансформатор, посредством внешних электрических токопроводов (13), заканчивающихся специальными электрическими наконечниками (14), которые выполнены с возможностью обеспечения стабильной и безопасной подачи электрического питания и с возможностью в случае повреждения или срочной необходимости быстро отстегнуть их без необходимости применения силы или инструментов, гарантируя тем самым безопасность пользователя.This utility model is characterized by the presence of two electrical connecting contacts (11), parallel connected to the internal wire system (4) and configured to connect the electrical circuit in the shoe (1) to an external charger (12), such as a battery, for example, a battery in a car or motorcycle, or an electric power source, for example, a household transformer, by means of external electrical conductors (13), ending with special electric terminals (14), which are made with the possibility of ensuring a stable and safe supply of electrical power and with the possibility in case of damage or urgent need to quickly unfasten them without the use of force or tools, thereby guaranteeing the safety of the user.

В альтернативном варианте, предлагаемая обувь со встроенным подогревом дополнительно снабжена электронной схемой управления 15, выполненной с возможностью регулирования функционирования электрического устройства 3, а также с возможностью оптимизации расхода, более длительного срока службы и защиты батареи 7, а также возможностью более точного контроля температуры внутри обуви 1.Alternatively, the proposed shoes with built-in heating is additionally equipped with an electronic control circuit 15 made with the possibility of regulating the functioning of the electric device 3, as well as with the possibility of optimizing the consumption, longer life and protection of the battery 7, as well as the ability to more accurately control the temperature inside the shoe one.

Кроме того, в предлагаемой обуви со встроенным подогревом дополнительно установлен световой указатель 16 функционирования.In addition, in the proposed shoes with built-in heating, a function indicator 16 is additionally installed.

Мы осознанно избегаем подробное описание остальных особенностей представленной здесь системы или ее составных компонентов, так как считаем, что они не представляют особого интереса.We deliberately avoid a detailed description of the remaining features of the system or its component components presented here, since we believe that they are not of particular interest.

Рассмотрев достаточно подробно суть данного изобретения, а также способ его использования на практике, нам остается лишь добавить, что данное описание далеко не ограничено, так как могут возникнуть некоторые изменения, как относительно используемых материалов, так и что касается формы и размеров. В любом случае, данные модификации не изменят существенное содержание характеристик, указанных ниже.Having examined in sufficient detail the essence of this invention, as well as the method of its use in practice, we can only add that this description is far from limited, as some changes may occur, both with respect to the materials used, and as regards the shape and size. In any case, these modifications will not change the essential content of the characteristics indicated below.

Claims

1. Shoes with built-in heating, containing an electric heating element, characterized in that it consists mainly of high shoes (1), such as boots having an inner insole (2), preferably silicone, with an integrated electric heating element (3) such as a flexible cord, Like the sandwich effect, which is its integral part, two flexible electrical conductors (4) emerge from this element (3), which, passing between the inner and outer layers of the shoe (1) in the area of the shaft (5), reach the pocket (6) located on externally her side of the shoe (1).

2. Shoes with built-in heating according to claim 1, characterized in that the pocket (6) located on the outside of the shoe (1) is an integral part of this shoe (1) both with respect to the materials used and the appearance, and that inside this pocket there is a charging electric battery (7) of high current density connected to electric wires (4) coming from the electric heating element (3) by means of an electric bipolar connecting device (8).

3. Shoes with integrated heating according to claim 2, characterized in that between the electric wires (4) that connect the electric battery (7) to the electric heating element (3), a switch (9) of the electric circuit is located, preferably located in the upper part ( 10) side pocket (6) for easier access to it.

4. Shoes with integrated heating according to claim 3, characterized in that the switch (9) is configured to connect an electric battery (7) to an electric heating element (3) embedded in the insole (2) by means of electrical conductors (4) and made with the ability to generate heat in the sole of the user's foot for a long period of time, guaranteeing convenient use.

5. Shoes with integrated heating according to claim 2, characterized in that the side pocket (6) has an ideal shape for storing a battery (7), preferably an elongated shape, and in its upper part (10) there is a valve with all the necessary shutter devices, made with the possibility of providing easy and quick installation and removal of the battery (7) both for charging it and for replacing it.

6. Shoes with built-in heating according to claim 1, characterized in that there are two electrical connecting contacts (11), connected in parallel to the internal wire system (4) and configured to connect the electrical circuit in the shoe (1) to an external charger ( 12), such as a battery, such as a battery in a car or motorcycle, or an electric power source, such as a household transformer, through external electrical conductors (13) that end with special electric terminals (14) that you olneny to provide a stable and secure supply of electric power and the possibility of damage or in the case of urgent necessity to detach them quickly without requiring the use of force or instruments thereby ensuring safety of the user.

7. Shoes with integrated heating according to claim 1, characterized in that it is additionally equipped with an electronic control circuit (15), which is configured to regulate the functioning of the electrical device (3), as well as with the possibility of optimizing the flow rate, longer service life and protection batteries (7) and the ability to more accurately control the temperature inside the shoe (1).

8. Shoes with integrated heating, according to any preceding paragraph, characterized in that it additionally has a light indicator (16) for operation.
