Изобретение относится к метеорологии, а именно к области активных воздействий на атмосферу, и может быть использовано для коррекции атмосферных процессов в интересах сельского хозяйства, городов, портов и аэропортов.The invention relates to meteorology, and in particular to the field of active effects on the atmosphere, and can be used to correct atmospheric processes in the interests of agriculture, cities, ports and airports.
В работах [1][2] теоретически обоснована зависимость хода метеорологических процессов от электрического состояния атмосферы и возможность искусственного воздействия на процессы путем изменения концентрации и знака ионов в воздухе на больших территориях. В последние десятилетия разработаны различные наземные устройства для воздействия на атмосферу электронами и ионами - ионизаторы воздуха.In [1] [2], the dependence of the course of meteorological processes on the electrical state of the atmosphere and the possibility of artificially affecting processes by changing the concentration and sign of ions in air in large areas were theoretically substantiated. In recent decades, various ground-based devices have been developed to affect the atmosphere with electrons and ions - air ionizers.
Известны различные типы ионизаторов воздуха, отличающиеся способами разделения зарядов противоположного знака и конструкцией устройств. К таким устройствам относится, в частности т.н. люстра Чижевского, состоящая из игл, закрепленных на поверхности и на которые подается постоянное электрическое напряжение.Various types of air ionizers are known, which differ in the methods of separation of charges of the opposite sign and in the design of the devices. Such devices include, in particular, the so-called Chizhevsky's chandelier, consisting of needles fixed to the surface and to which a constant voltage is applied.
Аналогами заявляемого устройства являются устройства, использующие эффект ионизации воздуха у поверхности тонкого провода, находящегося под высоким постоянным электрическим потенциалом (Здесь и ниже под высоким постоянным потенциалом будет подразумеваться электрический потенциал, величина которого превышает 2000 вольт). Устройства-аналоги состоят из двух частей: из блока эмиссии зарядов в виде натянутых над земной поверхностью проводов и блока питания - источника постоянного электрического потенциала [3][4][5][6]. Различия устройств-аналогов между собой касаются схем подвески проводов, от чего зависит поток электронов и ионов в атмосферу с заданной площади.Analogs of the claimed device are devices that use the effect of ionization of air near the surface of a thin wire under a high constant electric potential (Here and below, a high constant potential will mean an electric potential whose value exceeds 2000 volts). Analog devices consist of two parts: from a charge emission unit in the form of wires stretched above the earth's surface and a power supply unit - a source of constant electric potential [3] [4] [5] [6]. The differences between the analog devices relate to the wire suspension schemes, which determines the flow of electrons and ions into the atmosphere from a given area.
К главным характеристикам таких устройств, влияющим на мощность эмиссии электронов и ионов, относятся:The main characteristics of such devices, affecting the emission power of electrons and ions, include:
1) значение высокого постоянного электрического потенциала на проводе.1) the value of the high constant electric potential on the wire.
2) общая длина эмиссионного провода,2) the total length of the emission wire,
3) средняя высота подвески провода,3) average wire suspension height,
4) положение проводов друг относительно друга.4) the position of the wires relative to each other.
Последняя характеристика в значительной степени влияет на мощность устройства, т.к. известен эффект, согласно которому эмиссия электронов с двух параллельных проводов меньше, чем с одного провода из-за снижения поперечного градиента потенциала пространства вблизи проводов.The latter characteristic significantly affects the power of the device, because The effect is known, according to which the emission of electrons from two parallel wires is less than from one wire due to a decrease in the transverse gradient of the space potential near the wires.
Наиболее близким и по конструкции к заявляемому устройству является устройство, описанное в патенте [7]. Устройство состоит из одной относительно высокой центральной мачты, от которой радиально натянуты эмиссионные провода к более низким мачтам, находящимся на некотором удалении от центральной. Устройство образует некий зонтик из проводов, на который подается отличный от нуля постоянный электрический потенциал. Это устройство принято в качестве прототипа. Недостатки устройства-прототипа можно оценить на основе общих положений теории атмосферного электричества. Для создания заметного тока в атмосферу с проводов при одновременном предотвращении ухода генерируемых электронов на землю вдоль силовых линий электрического поля в устройстве должно выполняться условие связи высоты подвески проводов Н и расстояний между соседними параллельными проводами DThe closest and in design to the claimed device is the device described in the patent [7]. The device consists of one relatively high central mast, from which emission wires are radially stretched to lower masts located at some distance from the central one. The device forms a certain umbrella of wires, to which a non-zero constant electric potential is applied. This device is adopted as a prototype. The disadvantages of the prototype device can be estimated based on the general principles of the theory of atmospheric electricity. To create a noticeable current to the atmosphere from the wires while preventing the generated electrons from going to the ground along the electric field lines, the condition for the connection of the suspension height of the wires H and the distances between adjacent parallel wires D
При выполнении этого условия градиент электрического потенциала у провода остается достаточным для эмиссии электронов и в то же время эквипотенциальные поверхности соседних проводов сливаются в эквипотенциальную поверхность над всей площадью натяжения проводов, что снижает вероятность возвращения электронов, возникших в воздухе выше натянутых проводов, на землю. Из условия (1) следует, что расстояние между более высоко расположенными проводами должно быть больше. В противоречие с условием (1) в устройстве-прототипе расстояния между проводами с ростом высоты подвески уменьшается. Ввиду этого густо расположенные провода вблизи центральной мачты не создают эмиссии из-за слишком близкого взаимного расположения, в то время как части проводов, расположенные вблизи относительно низких мачт, оказываются разнесенными слишком далеко и большая часть электронов эмиссии уходит вдоль силовых линий электрического поля на землю. В итоге мощность устройства-прототипа понижена из-за некорректной подвески проводов.Under this condition, the electric potential gradient near the wire remains sufficient for electron emission and, at the same time, the equipotential surfaces of adjacent wires merge into an equipotential surface over the entire area of wire tension, which reduces the likelihood of electrons that arise in the air above the tensioned wires to ground. From condition (1) it follows that the distance between the higher wires should be greater. In contradiction with condition (1) in the prototype device, the distance between the wires decreases with increasing suspension height. Due to this, densely located wires near the central mast do not generate emissions due to too close mutual arrangement, while parts of the wires located near relatively low masts are too far apart and most of the emission electrons go to the earth along the field lines of the electric field. As a result, the power of the prototype device is reduced due to incorrect suspension of wires.
Цель заявляемого устройства состоит в устранении данного недостатка устройства прототипа. Эта цель достигается тем, что система подвески проводов устройства, на которую подается высокий постоянный электрический потенциал, состоит из двух опор высотой Но, между которыми натянут трос, через который на расстояниях D0≈Но в поперечных направлениях подвешены эмиссионные провода, оканчивающиеся на двух параллельных элементах конструкции между опорами высотой H1<Но, расположенными так, что соблюдается условие D≈Н для всех участков эмиссионных проводов.The purpose of the claimed device is to eliminate this disadvantage of the prototype device. This goal is achieved by the fact that the suspension system of the device’s wires, to which a high constant electric potential is supplied, consists of two supports of height Н о , between which a cable is pulled, through which emission wires ending in transverse directions are suspended at transverse directions D 0 ≈Н о two parallel structural elements between supports of height H 1 <Н о , arranged so that the condition D≈Н is met for all sections of emission wires.
Преимущество заявляемого устройства по сравнению с устройством-прототипом состоит в том, в заявляемом устройстве условие (1) практически выполняется на всех участках проводов. В отличие от устройства-прототипа практически весь эмиссионный провод участвует в эмиссии, причем электроны и ионы с большей вероятностью остаются в атмосфере. В итоге, для заданной территории, занимаемой устройством, и заданного потенциала на проводе мощность эмиссии электронов в атмосферу с заявляемого устройства значительно повышается. В то же время благодаря тросу и параллельным элементам конструкции между относительно низкими опорами число изоляторов подвески для заданной длины провода уменьшается в несколько раз. В это же число раз уменьшаются токи утечки через изоляторы на землю, что расширяет возможности и надежность устройства при работе в условиях высокой влажности воздуха и осадках.The advantage of the claimed device compared to the prototype device is that in the claimed device, condition (1) is practically fulfilled in all sections of the wires. In contrast to the prototype device, almost the entire emission wire is involved in emission, with electrons and ions more likely to remain in the atmosphere. As a result, for a given area occupied by the device, and a given potential on the wire, the power of electron emission into the atmosphere from the claimed device is significantly increased. At the same time, thanks to the cable and parallel structural elements between relatively low supports, the number of suspension insulators for a given wire length is reduced several times. At the same number of times, leakage currents through insulators to the ground are reduced, which expands the capabilities and reliability of the device when working in conditions of high humidity and precipitation.
Общий вид заявляемого устройства изображен на Фигурах 1 и 2. На Фигуре 1 приведен вид устройства сбоку. На Фигуре 2 - вид устройства сверху. На обеих фигурах: 1 - две относительно более высокие мачты, 2 - относительно низкие мачты, 3 - трос между более высокими мачтами, 4 - параллельные элементы конструкции между относительно низкими мачтами, 5 - эмиссионные провода, 6 - изоляторы, 7 - источник высокого постоянного потенциала на проводах.A General view of the inventive device is shown in Figures 1 and 2. Figure 1 shows a side view of the device. In Figure 2 is a top view of the device. In both figures: 1 - two relatively higher masts, 2 - relatively low masts, 3 - cable between higher masts, 4 - parallel structural elements between relatively low masts, 5 - emission wires, 6 - insulators, 7 - source of high constant potential on wires.

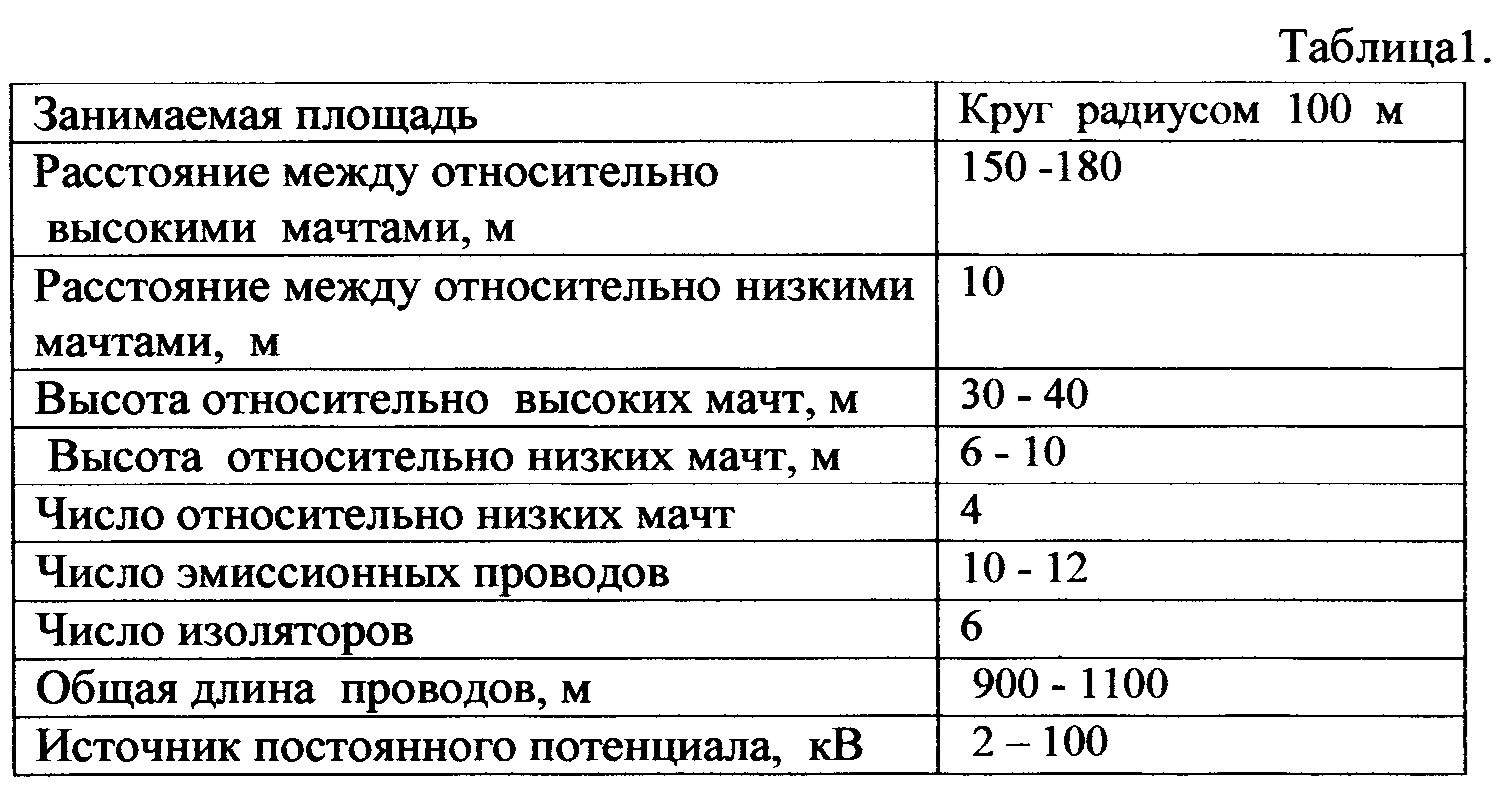

В таблице 1 представлен пример конкретного исполнения заявляемого устройства и его параметрыTable 1 presents an example of a specific implementation of the claimed device and its parameters
Источники информацииInformation sources
1. Poкhmelnykh L.A. Theoretical problems of weather modification by ions. WMO Workshop on measurements of cloud properties for forecasts of weather and climate. MexicoCity. June 1997. P. 350-352.1. Pohmelnykh L.A. Theoretical problems of weather modification by ions. WMO Workshop on measurements of cloud properties for forecasts of weather and climate. MexicoCity. June 1997. P. 350-352.
2. Похмельных Л.А. Коррекция погоды методом ионизации атмосферы. / В кн. Фундаментальные ошибки в физике и реальная электродинамика. - М.: «Маска», 2012. С. 119.2. Hungover L.A. Weather correction by atmospheric ionization. / In the book. Fundamental errors in physics and real electrodynamics. - M.: “Mask”, 2012. S. 119.
3. Vonnugut В., Maynard K., Sykes W.G., Moov C.B. Technique for introducing low density space charge in to the atmosphere. G. Geophys. Res. 1961, V 66, N3, 823-830.3. Vonnugut B., Maynard K., Sykes W. G., Moov C. B. Technique for introducing low density space charge in to the atmosphere. G. Geophys. Res. 1961, V 66, N3, 823-830.
4. Bradly W.E., Semonin R.G. Effect of space charge atmosphere electrification, cloud charging and precipitation. G. Geophys. Res. 1969, V 74, 8, 1930-1940.4. Bradly W.E., Semonin R.G. Effect of space charge atmosphere electrification, cloud charging and precipitation. G. Geophys. Res. 1969, V 74, 8, 1930-1940.
5. Похмельных Л.А. Устройство для создания объемного заряда в атмосфере «ЭЛАТ». Патент РФ №2060639. 1990 г. Бюлл. №15. 1996 г.5. Hungover L.A. A device for creating a space charge in the atmosphere "ELAT". RF patent №2060639. 1990, Bull. No. 15. 1996 year
6. Похмельных Л.А. Устройство для создания объемного заряда в атмосфере. Патент РФ №2034315. 1991 г. Бюлл. №12. 1995 г.6. Hungover L.A. A device for creating a space charge in the atmosphere. RF patent No. 2034315. 1991, Bull. No. 12. 1995 year
7. Ph. Kaufman. Method of removing of aerosols from the atmosphere. Патент USA, 2005, №7965488 B2.7. Ph. Kaufman. Method of removing of aerosols from the atmosphere. USA Patent 2005, No. 7965488 B2.
