RU2207253C2

RU2207253C2 - Sun visor

Info

Publication number: RU2207253C2
Application number: RU2001117019A
Authority: RU
Inventors: В.Н. Крупеня
Original assignee: Крупеня Виктор Николаевич
Priority date: 2001-06-18
Filing date: 2001-06-18
Publication date: 2003-06-27

Abstract

FIELD: transport engineering. SUBSTANCE: invention relates to vehicle options or devices used on stationary objects for observation in line of sight and it is designed for protection of eyes by means of visor from sun rays or artificial light beams. Proposed visor consists of frame, foam integral mixture packing and single-layer film covering made of polyvinyl chloride. Frame is made flexible, with support surface in form of grid interaction with fixing elements, hole intersected by built-in spring and cylindrical surface made of noncurrent-conducting material and rigidly coupled with frame provided with acute angle plate projections. Weld of covering has no burns and displacements relative to opposite connection of its cutout articles fitted with interference relative to packing. Strength of weld is 78.4 N, burning rate of sun visor does not exceed 100 mm/min, Shore hardeness number is 60-90, covering extension rate does not exceeds 50?5 mm/min at width of covering strip equal to 4 cm. Heat resistance of sun visor is determined at maximum thermocyclic loading during 144 h. invention provides device featuring sufficiently high level of passive safety, high quality in manufacture and efficiency in service. EFFECT: improved quality of sun visor. 3 dwg

Description

Изобретение относится к области сервисного оборудования, устанавливаемого в транспортных средствах передвижения или в объектах стационарного характера, потребных для обзорного наблюдения в пределах прямой видимости, и носит защитную функцию для глаз человека в составе козырька, служащего для защиты от солнечных или искусственных световых лучей. Известен прототип - патент GB 1085136, кл. В 60 J 3/00, опубл. 27.09.67, 3 с. The invention relates to the field of service equipment installed in vehicles or stationary objects that are required for panoramic observation within direct visibility, and has a protective function for the human eye as part of a visor that serves to protect from sunlight or artificial light rays. Known prototype - patent GB 1085136, class. In 60 J 3/00, publ. 09/27/67, 3 p.

К недостаткам известного технического решения следует отнести пониженные технологические возможности сборной конструкции каркаса, которые не рассчитаны на установку предметов сервисного обслуживания, включающих зеркало, компьютерную или вычислительную технику, плоский радар или малогабаритный телевизор, при соблюдении соответствующих мер и условий пассивной и пожарной безопасности. The disadvantages of the known technical solution include the reduced technological capabilities of the prefabricated frame structure, which are not designed for the installation of service items, including a mirror, computer or computer equipment, a flat radar or small-sized TV, subject to the relevant measures and conditions of passive and fire safety.

Кроме того, отсутствие возможности конструктивного варьирования различными видами предметов сервисного обслуживания не позволяет быстро переналадить их производство для любой серии видов противосолнечных козырьков, что делает процесс изготовления затяжным и несколько неинтересным для рынка сбыта. In addition, the lack of the possibility of constructive variation of various types of service items does not allow you to quickly readjust their production for any series of types of sun visors, which makes the manufacturing process lengthy and somewhat uninteresting for the market.

Предлагаемый противосолнечный козырек прошел соответствующие испытания в составе различных конструкций устройств, потребных для защиты от солнечных лучей, не только в автомобильном транспорте, но и для подвижных объектов водного и подводного транспорта. The proposed sun visor has passed the relevant tests as part of various device designs needed to protect from sunlight, not only in road transport, but also for moving objects of water and underwater transport.

Задачей изобретения является повышение технологических возможностей новой конструкции противосолнечного козырька в соответствии с требованиями ИСО 9000 и 9001. The objective of the invention is to increase the technological capabilities of the new design of the sun visor in accordance with the requirements of ISO 9000 and 9001.

Поставленная задача достигается тем, что противосолнечный козырек, состоящий из каркаса, набивки из пеноинтегральной смеси и однослойного пленочного покрытия из поливинилхлорида, отличающийся тем, что каркас выполнен гибким с опорной поверхностью в виде решетки для взаимодействия с фиксирующими элементами отверстием, пересекаемым закладной пружиной, и цилиндрической поверхностью, выполненной из нетокопроводящего материала и жестко связанной с каркасом, имеющим пластинчатые выступы, выполненные остроугольными, при этом сварной шов покрытия выполнен без прижогов и смещений относительно оппозитного соединения его частей раскроя, которые относительно набивки располагают с натягом и его прочность составляет 78,4 Н, скорость горения противосолнечного козырька не превышает 100 мм/мин, твердость по Шору А составляет 60-90 ед., скорость формообразования покрытия составляет не более 50±5 мм/мин при ширине полоски покрытия в 4 см, а контроль теплостойкости противосолнечного козырька определяют при последовательном его термоциклическом нагружении в течение 144 ч. This object is achieved in that the anti-sun visor, consisting of a frame, packing from a foam integral mixture and a single-layer film coating of polyvinyl chloride, characterized in that the frame is flexible with a supporting surface in the form of a lattice for interacting with the fixing elements with a hole intersected by a spring, and a cylindrical a surface made of non-conductive material and rigidly connected to the frame having plate-shaped protrusions made acute-angled, while the weld The coating was performed without burns and offsets relative to the opposite connection of its cutting parts, which are placed tight against the packing and its strength is 78.4 N, the burning speed of the anti-sun visor does not exceed 100 mm / min, Shore A hardness is 60-90 units, the coating forming rate is not more than 50 ± 5 mm / min with a coating strip width of 4 cm, and the control of the heat resistance of the anti-sun visor is determined by sequential thermocyclic loading for 144 hours

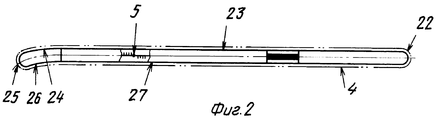

Графические изображения: фиг. 1 - нерабочая сторона противосолнечного козырька; фиг. 2 - профильная проекция; фиг.3 - рабочая сторона противосолнечного козырька. Graphic Images: FIG. 1 - non-working side of the sun visor; FIG. 2 - profile projection; figure 3 - the working side of the sun visor.

Перечень цифровых обозначений: каркас 1, отверстие 2, цилиндрическая поверхность 3, покрытие 4, сварной шов 5, профиль 6-30, набивка 31, закладная пружина 32, остроугольные выступы 33-35. The list of digital designations: frame 1, hole 2, cylindrical surface 3, coating 4, weld 5, profile 6-30, packing 31, embedded spring 32, acute-angled protrusions 33-35.

Противосолнечный козырек, состоящий из каркаса 1, набивки 31 из пеноинтегральной смеси и однослойного пленочного покрытия 4 из поливинилхлорида, отличающийся тем, что:
- каркас 1 выполнен гибким с опорной поверхностью в виде решетки для взаимодействия с фиксирующими элементами отверстием 2, пересекаемым закладной пружиной 32, и цилиндрической поверхностью 3, выполненной из нетокопроводящего материала и жестко связанной с каркасом 1, имеющим пластинчатые выступы 33-35, выполненные остроугольными;
- сварной шов 5 покрытия 4 выполнен без прижогов и смещений относительно оппозитного соединения его частей раскроя, которые относительно набивки 31 располагают с натягом и его прочность составляет 78,4 Н;
- скорость горения противосолнечного козырька не превышает 100 мм/мин, твердость по Шору А составляет 60-90 ед.;
- скорость формообразования покрытия составляет не более 50±5 мм/мин при ширине полоски покрытия в 4 см;
- контроль теплостойкости противосолнечного козырька определяют при последовательном его термоциклическом нагружении в течение 144 ч.An anti-sun visor consisting of a frame 1, a packing 31 of a foam-integral mixture and a single-layer film coating 4 of polyvinyl chloride, characterized in that:
- the frame 1 is made flexible with a supporting surface in the form of a lattice for interacting with the fixing elements with a hole 2 intersected by a spring 32 and a cylindrical surface 3 made of non-conductive material and rigidly connected to the frame 1 having lamellar protrusions 33-35 made of acute-angled;
- the weld 5 of the coating 4 is made without burns and offsets relative to the opposed joint of its cutting parts, which are tightened relative to the packing 31 and its strength is 78.4 N;
- the burning rate of the anti-sun visor does not exceed 100 mm / min, Shore A hardness is 60-90 units;
- the coating forming rate is not more than 50 ± 5 mm / min with a coating strip width of 4 cm;
- control the heat resistance of the sun visor is determined by sequential thermocyclic loading for 144 hours

Пример выполнения противосолнечного козырька. An example of the implementation of the sun visor.

Противосолнечный козырек, состоящий из каркаса 1, набивки 31 из пеноинтегральной смеси и однослойного пленочного покрытия 4 из поливинилхлорида, выполняется таким образом, что:
- каркас 1 изготавливается гибким с опорной поверхностью в виде решетки, которая взаимодействует с фиксирующими элементами отверстием 2;
- последние пересекаются закладной пружиной 32 и цилиндрической поверхностью 3;
- пружину 32 выполняют из нетокопроводящего материала;
- пружина 32 жестко связана с каркасом 1, имеющим пластинчатые выступы 33-35, которые выполняют остроугольными;
- сварной шов 5 покрытия 4 не имеет прижогов и смещений относительно оппозитного соединения его частей раскроя, которые относительно набивки 31 располагают с натягом и его прочность составляет 78,4 Н;
- материал противосолнечного козырька изготовлен из состава, позволяющего замедлить процесс горения до скорости горения, не превышающей 100 мм/мин, с твердостью по Шору А, составляющей 60-90 ед., скорость формообразования покрытия составляет не более 50±5 мм/мин при ширине полоски покрытия в 4 см;
- контроль теплостойкости противосолнечного козырька определяют при последовательном его термоциклическом нагружении в течение 144 ч.An anti-sun visor, consisting of a frame 1, a packing 31 of a foam-integral mixture and a single-layer film coating 4 of polyvinyl chloride, is such that:
- the frame 1 is made flexible with a supporting surface in the form of a lattice that interacts with the fixing elements of the hole 2;
- the latter intersect the embedded spring 32 and the cylindrical surface 3;
- spring 32 is made of non-conductive material;
- the spring 32 is rigidly connected with the frame 1 having lamellar protrusions 33-35, which perform acute-angled;
- the weld 5 of the coating 4 does not have burns and offsets relative to the opposite connection of its cutting parts, which are tightened relative to the packing 31 and its strength is 78.4 N;
- the material of the anti-sun visor is made of a composition that allows to slow down the combustion process to a burning speed not exceeding 100 mm / min, with Shore A hardness of 60-90 units, the coating forming rate is not more than 50 ± 5 mm / min with a width strips of coverage of 4 cm;
- control the heat resistance of the sun visor is determined by sequential thermocyclic loading for 144 hours

Промышленная полезность нового технического решения заключается в получении конструкции, обладающей не только достаточно высоким уровнем пассивной безопасности и качеством изготовления, но наиболее практичной с точки зрения эксплуатационных свойств органолептическими и эргономическими свойствами, не утомляющими водителя при дальних поездках, причем, упомянутая пеноинтегральная смесь позволяют получить высокие адгезионные напряжения, связывающие прикрепляемые к ней предметы автомобильного сервиса, что исключает в ряде случаев использование крепежных элементов, чем снижается стоимость противосолнечных козырьков. The industrial usefulness of the new technical solution is to obtain a design that possesses not only a sufficiently high level of passive safety and workmanship, but the most practical from the point of view of operational properties organoleptic and ergonomic properties that do not tire the driver on long trips, and the above-mentioned foam-integrated mixture allows to obtain high adhesive stresses connecting automobile service items attached to it, which excludes in some cases the use of fasteners, which reduces the cost of sun visors.

Экономическая эффективность нового технического решения заключается в более интегральном выборе формы противосолнечного козырька, который отвечает интерьеру автомобиля последних модификаций АО "АВТОВАЗ". The economic efficiency of the new technical solution lies in a more integrated choice of the shape of the sunflower visor, which meets the interior of the car of the latest modifications of AVTOVAZ JSC.

Claims

An anti-sun visor consisting of a carcass, packing from a foam-integral mixture and a single-layer film coating of polyvinyl chloride, characterized in that the carcass is flexible with a supporting surface in the form of a grating for interacting with the fixing elements: a hole intersected by a spring, and a cylindrical surface made of non-conductive material and rigidly connected with the frame having lamellar protrusions made acute-angled, while the weld of the coating is made without burns and displacement relative to the opposed connection of its cutting parts, which are positioned relative to the packing and its strength is 78.4 N, the burning speed of the anti-sun visor does not exceed 100 mm / min, Shore A hardness is 60-90 units, the coating forming rate is no more than ( 50 ± 5) mm / min with a coating strip width of 4 cm, and the heat resistance of the anti-sun visor is determined by sequential thermocyclic loading for 144 hours
