Description

Область техники

Полезная модель относится к приспособлениям для навешивания занавесок драпировок и других принадлежностей для окон, в частности к конструкции декоративных планок (фасада) карниза

Уровень техники

Известен профиль фасада карниза(Свидетельство РФ №12946, кло А 47 Н 1/00, 2000Го), содержащий тонкостенную планку из металла с декоративными продольными выгибами, ребрами жесткости и с захватами для декоративной вставки в его центральной части При этом тонкостенная планка выполнена монолитно с направляющей балкой .

Недостатком известной конструкции является то, что невозможно изменение внешнего вида карниза заменой его фасадной планки„

Сущность полезной модели

В основу полезной модели поставлена задача создания профиля фасада карниза, конструкция которого позволяет изменять его внешний вид заменой планки о

Решение поставленной задачи достигается тем, что в профиле фасада карниза, содержащем тонкостенную планку из металла с декоративными продольными выгибами, ребрами жесткости и с захватами для декоративной вставки в его центральной части, согласно полезной модели он дополнительно содержит не менее одного захвата держателей профиля и выполнен из стали, и/или стали с полимерным покрытием, и/или ламинированным покрытием холодной прокаткой, и/или из алюминия экструзией металла

При этом захваты выполнены в виде загибов краев планки в сторону держателей карниза или Побразной формы, а планка выполнена толщиной О о 3 1о2 ммо Планка выполнена одноцветной или

многоцветной с высотой 20- 150 мм. , Введение v держателей профиля позволяет

выполнять профиль фасада карниза съемным и как следствие;, изменять внешний вид карниза заменой декоративной планки„ Выполнение при этом профиля из стали и/или стали с полимерным покрытием, и/или ламинированным покрытием холодной прокаткой7 и/или из алюминия экструзией металла позволяет дополнительно изменять внешний вид фасада карниза

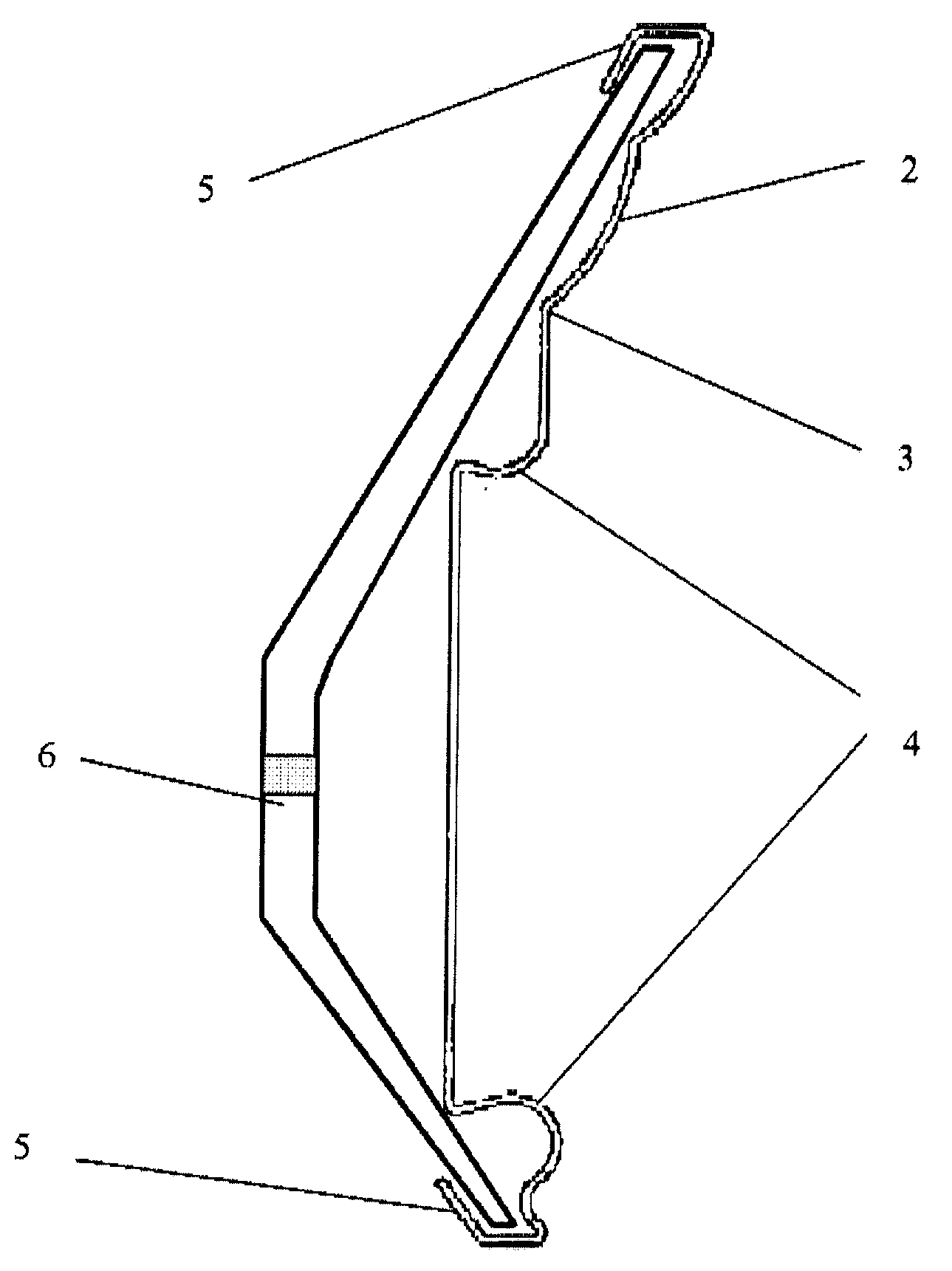

Краткое описание чертежей На фиг о 1 представлен пример предлагаемого

конструктивного исполнения профиля фасада

карниза

Позициями на фиг о 1 обозначеныs

1- Планка;

2- Декоративные продольные выгибы;

3- Ребра жесткости;

4- Захваты для декоративной вставки;

5- Захваты держателя;

6- Держатель.

Лучший вариант исполнения„

Профиль фасада карниза содержит тонкостенную планку 1 из металла с декоративными продольными выгибами 2 ребрами жесткости 3 и с захватами для декоративной вставки и не менее одного захвата 5 держателя профиля . Захваты 5 держателя 6 выполнены в виде загибов краев планки 1 в сторону держателей б, например П-образной формы Планка 1 выполнена толш;иной 0 3 - 1„2 мм Она выполнена одноцветной или многоцветной с высотой 20- 150 мМо Планка 1 изготовлена из стали, и/или стали с полимерным покрытием, и/или ламинированным покрытием холодной прокаткой. При другом варианте исполнения, не выходящем за пределы полезной модели, она выполнена из алюминия экструзией металла

Возможно выполнение планки 1 фигурной в виде сочетания выпуклых и вогнутого дугообразных элементов 2, охватывающих паз, расположенный в центральной части планки 1, сечение паза

выполнено трапециидальной формы с сужением в сторону лицевой части планки 1 под углом 60 - 80 градусов Кроме того, в верхней части планка 1 содержит три выпуклых дугообразных элемента 2 с радиусами 9-1- 11 мм, 14 -§- 1бмм и 2 5 3 , 5 мм соответственно а в нижней - выпуклый элемент 2 с радиусом 3 -I- 3 о 4 мм и вогнутый 2-е радиусом 2 -ь 2 о 2 мм„

Изготовление и установка профиля„

Профиль фасада карниза изготавливают из стали толщиной 0,3 - мм холодной прокаткой с высотой 20 - 150 мм Возможно выполнение планки 1 с полимерным или ламинированым покрытиями требуемых цветов. Для этого перед прокаткой сталь покрывают полимерным покрытием или ламинируют„ Изготовленый профиль закрепляют захватами 5 к держателю б установленному на несущей балке

Данная полезная модель не ограничивается приведенным примером осуществления. В рамках данной полезной модели возможно и другое исполнение конструкции профиля фасада карниза не выходящие за пределы описанной полезной модели, В частности;, возможно исполнение профиля фасада карниза с указанными выше параметрами из алюминия или его сплавов экструзией металла,

Промьшленная применимость,

Заявляемый профиль фасада карниза может быть выполнен по известным технологиям и на существующем оборудовании. В настоящее время изготовлена опытная партия профилей фасада карниза на предприятиях ИПЛАНА и готовится их серийное производство.

Claims (7)

1. Профиль фасада карниза, выполненный в виде тонкостенной планки из металла с декоративными продольными выгибами, ребрами жесткости и с захватами для декоративной вставки в его центральной части, отличающийся тем, что он дополнительно содержит не менее одного захвата держателей профиля и выполнен из стали, и/или стали с полимерным покрытием, и/или ламинированным покрытием холодной прокаткой, и/или выполнен из алюминия экструзией металла.

2. Профиль фасада карниза по п.1, отличающийся тем, что захваты выполнены в виде загибов краев профиля в сторону держателей карниза.

3. Профиль фасада карниза по п.2, отличающийся тем, что загибы выполнены П-образной формы.

4. Профиль фасада карниза по пп.1-3, отличающийся тем, что он выполнен толщиной 0,3-1,2 мм.

5. Профиль фасада карниза по пп.1-4, отличающийся тем, что он выполнен одноцветным.

6. Профиль фасада карниза по пп.1-4, отличающийся тем, что он выполнен многоцветным.

7. Профиль фасада карниза по пп.1-6, отличающийся тем, что он выполнен с высотой 20-150 мм.
