Abstract
Капсюль-детонатор на основе светочувствительного взрывчатого вещества, состоящий из металлической оболочки, в которой размещено смесевое светочувствительное взрывчатое вещество, отличающийся тем, что смесевое светочувствительное взрывчатое вещество выполнено в виде прессованных таблеток из смеси порошка ТЭНа с добавками наночастиц кобальта 0,1 мас.%.
Description
Полезная модель относится к области производства оптических детонаторов на основе композитов бризантного взрывчатого вещества (ВВ) - пентаэритриттетранитрата (ТЭНа) - и наноразмерных металлических добавок и может быть использована для повышения безопасности и стабильности работы устройств. Устройство предлагаемого капсюля-детонатора обеспечивает более управляемую эксплуатацию детонаторов, позволяет варьировать порог инициирования и повысить селективную чувствительность к внешним воздействиям.
В настоящее время в горнодобывающей промышленности довольно остро стоит вопрос повышения надежности работы оптических устройств. Известен капсюль-детонатор лазерного инициирования взрывчатого вещества (полезная модель №135789, МПК F42B 3/113, опубл. 20.12.2013), в котором оптоволокно без изолирующей оболочки устанавливается торцом вплотную к поверхности инициирующего заряда. Многократное использование устройства возможно с использованием коннекторного амортизатора оптоволокна при его изгибе во вход капсюль-детонатора. Промежуточный заряд в металлической оболочке состоит из последовательно расположенных прессованных зажигательного, пиротехнического составов и инициирующего заряда из бризантного ВВ. Срабатывание лазерного воспламенительного элемента (оптоволокна) приводит к поджиганию инициирующего заряда в резьбовом канале промежуточной оболочки. Детонация инициирующего заряда возбуждает детонацию основного заряда бризантного ВВ и завершает работу капсюль-детонатора.
Известен капсюль-детонатор и инициирующий состав (патент RU №2046275, МПК F42B 3/10, опубл. 20.10.1995). В капсюле-детонаторе, содержащем заряды бризантного и инициирующего взрывчатых веществ и выпуклую чашечку, последняя выполнена со сферической выемкой, глубина которой относится к внутреннему диаметру гильзы как 0,3-0,5, и с центральным отверстием под диаметр огнепроводного шнура. В качестве материала для изготовления чашечки может быть взят алюминий. Также объектом изобретения является инициирующий состав, который кроме азида свинца и тринитрорезорцината свинца (ТНРС) содержит мелкозернистый бездымный пироксилиновый порох с величиной зерен от 0,1 мм до 0,5 мм при следующем соотношении, мас: азид свинца 80-85, ТНРС 7-8; пироксилиновый порох остальное.
Предлагаемые технические решения в большинстве случаев связаны с изменением конструктивных особенностей капсюля-детонатора, что приводит их усложнению.
Наиболее близким к заявляемой полезной модели является детонатор на основе светочувствительного взрывчатого вещества (патент на изобретение RU 2427786, МПК F42B 3/113, опубл. 27.08.2011), состоящий из металлической оболочки, в которой размещено смесевое светочувствительное ВВ. В металлической оболочке дополнительно установлен оптический подпор, выполненный из оптического стекла, смесевое светочувствительное ВВ выполнено в виде запрессованного до плотности 0,9-1,1 г/см3 материала из смеси высокодисперсного ТЭНа с удельной поверхностью 4000-20000 см2/г и наноалюминия со средним размером частиц не более 60 нм, при соотношении ингредиентов (массовые доли) от 75:15 до 95:5, соответственно.
Недостатком ближайшего аналога является содержание дорогостоящего компонента - нанометалла - в смесевом светочувствительном ВВ, использующемся в детонаторе.
Технической задачей предлагаемой полезной модели является значительное снижение содержания дорогостоящего нанометалла в смесевом светочувствительном ВВ, использующемся в предлагаемом капсюле-детонаторе.
Решение технической задачи достигается тем, что капсюль-детонатор на основе светочувствительного взрывчатого вещества состоит из металлической оболочки, в которой размещено смесевое светочувствительное взрывчатое вещество, при этом смесевое светочувствительное взрывчатое вещество выполнено в виде прессованных таблеток из смеси порошка ТЭНа с добавками наночастиц кобальта 0,1% масс.

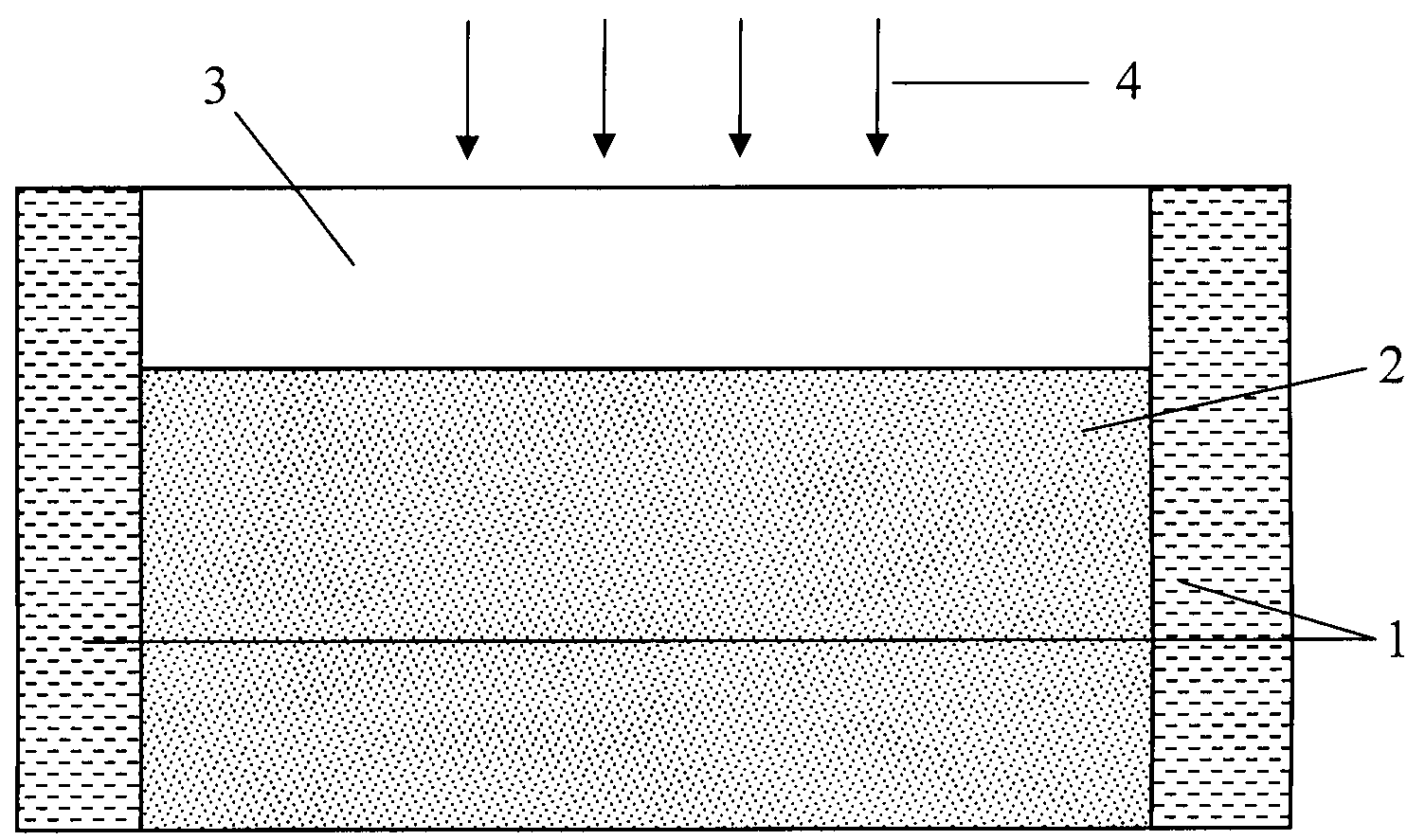

На фиг. 1 схематически изображено предлагаемое устройство капсюля-детонатора на основе светочувствительного ВВ, где 1 - металлическая оболочка, 2 - прессованное смесевое светочувствительное ВВ, 3 -оптический подпор, 4 - инициирующий лазерный импульс.
На фиг. 2 представлена рассчитанная зависимость критической плотности энергии инициирования взрывного разложения смесевого светочувствительного ВВ от радиуса наночастицы кобальта при инициировании лазерным импульсом.
Капсюль-детонатор на основе светочувствительного ВВ выполнен в виде металлической оболочки 1, в которую помещают смесевое светочувствительное ВВ 2 в виде прессованной таблетки. Металлическая оболочка 1 капсюля-детонатора выполнена из алюминия с внутренним диаметром 3 мм и толщиной стенок 0,08 мм. В оболочке 1 фиксируют оптический подпор 3, изготовленный из оптического стекла (толщина 900 мкм).
Принцип действия капсюля-детонатора основан на инициировании взрывного разложения светочувствительного ВВ лазерным импульсом 4.
В качестве смесевого светочувствительного взрывчатого вещества используются прессованные таблетки ТЭНа с добавками наночастиц кобальта 0,1% по массе. Для изготовления прессованных таблеток светочувствительного ВВ используют порошок ТЭНа с частицами размерами 1-2 мкм и порошок наночастиц кобальта размером 100-120 нм. Механическую смесь порошков ТЭНа и нанокобальта готовят в ультразвуковой ванне для получения равномерного распределения частиц по объему. Далее навеску смеси прессуют в течение 30 минут при максимальном давлении 1,8 ГПа с помощью гидравлического пресса для получения прессованной таблетки, имеющей практически монокристаллическую плотность.
Пресс-форма представляет собой медную пластину толщиной 1 мм, в центре которой имеется отверстие диаметром 3 мм. Получаемые прессованные таблетки смесевого светочувствительного взрывчатого вещества имеют диаметр 3 мм, толщину 1 мм и плотность 1,73±0.03 г/см3.
При содержании в смесевом светочувствительном ВВ наночастиц кобальта 0,1% масс, достигается оптимальная работа капсюля-детонатора, поскольку при их более низком содержании не обеспечивается требуемая чувствительность капсюля-детонатора к лазерному импульсу, увеличение же содержания наночастиц кобальта более 0,1% масс, ведет к удорожанию устройства.
Взрывное разложение наблюдается при облучении прессованных таблеток ТЭН-кобальт через оптический подпор 3 импульсом первой гармоники неодимового лазера с плотностью энергии более 1,7 Дж/см2. Эта величина плотности энергии на два порядка меньше плотности энергии лазерного инициирования чистого (недопированного) ТЭНа (~100 Дж/см2), при этом энергия инициирования другими видами воздействия остается неизменно высокой. Таким образом, достигается существенное снижение порога чувствительности к лазерному инициированию при неизменно высоком пороге инициирования прочими видами внешнего воздействия.
Радиус металлических частиц и их природа, необходимые для обеспечения минимального значения критической плотности энергии инициирования взрывного разложения, были определены экспериментально и теоретически на основе расчета коэффициентов поглощения наночастиц в оптически прозрачной матрице ВВ и кинетики процесса с учетом коэффициентов теплопроводности металла и матрицы ВВ, процессов плавления и экзотермической реакции разложения основного вещества. Частицы кобальта с размерами 100-120 нм являются оптимальными для использования в композите ТЭН-металл. Так наименьшее значение критической плотности энергии инициирования взрывного разложения на фиг. 2 составляет 0,065 Дж/см2 при радиусе включения R=93,3 нм. Зависимость имеет один минимум, положение которого определяется длительностью импульса излучения и теплофизическими параметрами включения и среды.
Технический результат предлагаемого капсюля-детонатора заключается в значительном снижении (в 50 раз) содержания дорогостоящего нанометалла в смесевом светочувствительном ВВ по сравнению с прототипом.
Claims (1)
- Капсюль-детонатор на основе светочувствительного взрывчатого вещества, состоящий из металлической оболочки, в которой размещено смесевое светочувствительное взрывчатое вещество, отличающийся тем, что смесевое светочувствительное взрывчатое вещество выполнено в виде прессованных таблеток из смеси порошка ТЭНа с добавками наночастиц кобальта 0,1 мас.%.
