Abstract

Устройство для покрытия семян защитно-стимулирующими препаратами при посеве, содержащее емкость для рабочей жидкости, смеситель с распылителем, установленным в пневматическом семяпроводе, отличающееся тем, что устройство снабжено герметичной емкостью для порошка с установленной в ней заборной трубкой, соединенной с всасывающей камерой эжектора через дозатор порошка, причем эжектор соединен воздушными патрубками с пневматическим семяпроводом перед смесительной камерой входом и выходом после нее, а у основания емкости расположена побуждающая трубка для подачи воздушной струи в зону забора порошка.

Description

Полезная модель относится к сельскохозяйственному машиностроению, в частности к протравливателям и предназначено для установки на пневматическую сеялку и покрытия семян защитно-стимулирующими препаратами при посеве.

Известно устройство по а.с. №2159529 RU пневматический протравливатель семян, устройство для обработки семян при посеве по а.с. №2144754 RU. Известно также устройство по а.с. №2483514 RU, протравливатель приставка к пневматической сеялке для обработки семян защитно-стимулирующими препаратами при посеве состоящее из емкости для рабочей жидкости, распылителя установленного перед смесителем в пневматическом семяпроводе, сборника излишка ядохимикатов и отводного патрубка.

Недостатком известных устройств является отсутствие возможности покрытия семян порошковыми препаратами.

Предлагаемое устройство обеспечивает новый технический эффект - нанесение порошковых препаратов на смоченную поверхность семян, а также устранение слипания семян и налипание их на стенки семяпровода. Данный эффект достигается тем, что устройство снабжено герметичной емкостью для порошка с установленной в ней заборной трубкой соединенной с всасывающей камерой эжектора через дозатор порошка, причем эжектор соединен воздушными патрубками с пневматическим семяпроводом перед смесительной камерой входом и выходом после нее, а у основания емкости расположена побуждающая трубка для подачи воздушной струи в зону забора порошка.

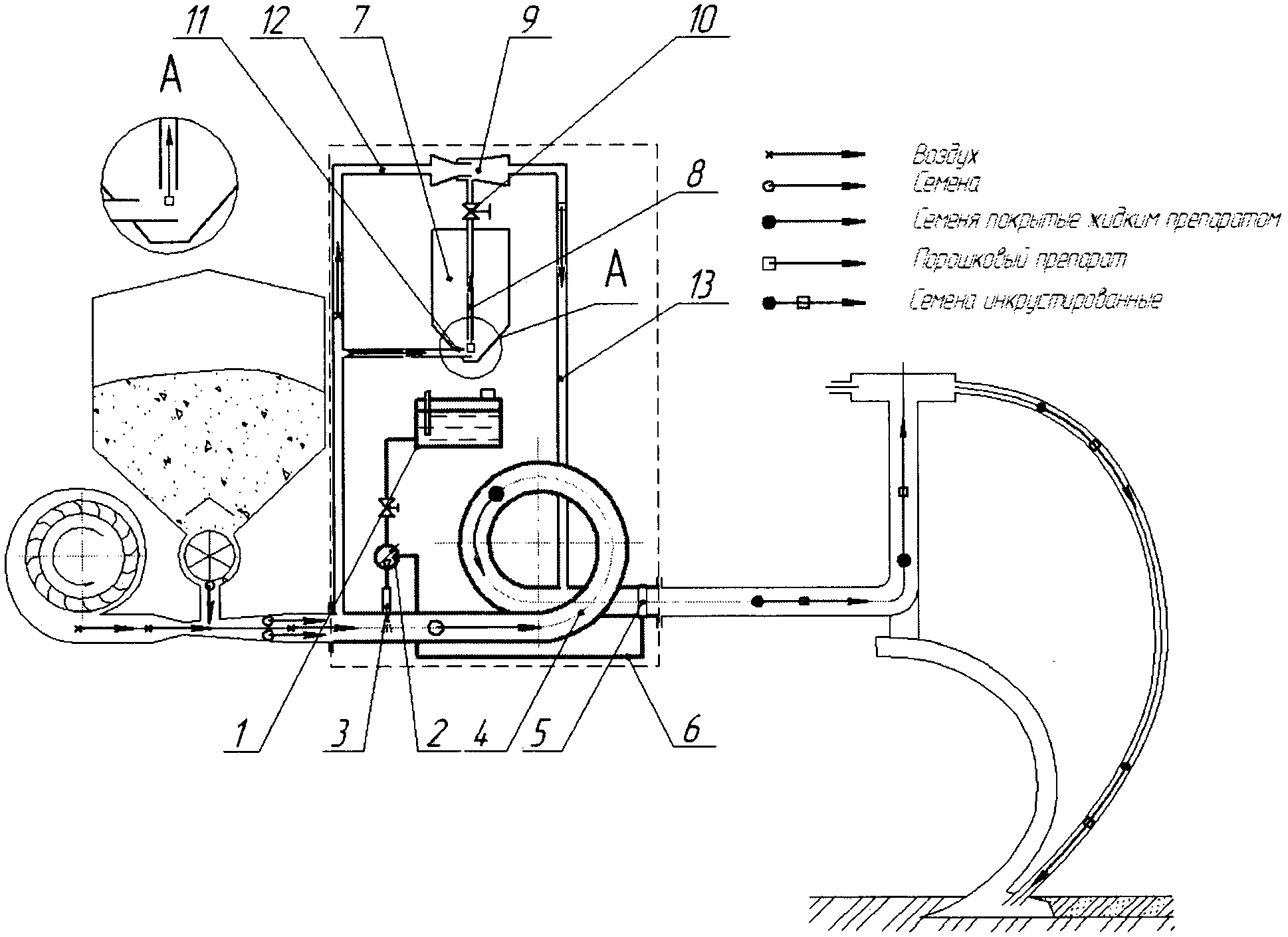

На фиг. 1 показана схема пневматической сеялки с установленным инкрустирующим модулем.

Инкрустирующий модуль к пневматической сеялке для обработки семян состоит из емкости для рабочей жидкости 1, насоса-дозатора 2, установленного на входе камеры смешивания распылителя 3, камеры смешивания 4, сборника ядохимикатов 5 с отводным патрубком 6, герметичной емкости для порошка 7 в которой установлен заборная трубка 8 эжектора 9 с дозатором порошка 10, один конец которой соединен с полостью всасывания эжектора 10, а противоположенный конец расположен у дна герметичной емкости 7. В герметичной емкости 7 установлена побуждающая трубка 11, для подачи воздуха и образования псевдоожиженной взвеси порошка. Эжектор 9 сообщается посредством входного 12 и выходного 13 воздушных патрубков соответственно с пневматическими семяпроводами перед и после камеры смешивания 4.

Предлагаемое устройство работает следующим образом. Семена, дозируемые системой высева пневматической сеялки, воздушным потоком переноситься на вход камеры смешевания 4 инкрустирующего модуля. Из бака 1 через насос-дозатор 2 жидкий препарат подается в распылитель 3 и распыляется на мелкие частицы в виде аэрозоли. Смесь воздуха, семян и аэрозоли попадает в камеру смешивания 4, в которой происходит покрытие семян жидким препаратом. Не осевшие на поверхность семян частицы препарата при выходе из камеры смешивания 4 оседают в сборнике 5 ядохимикатов и отводным патрубком подаются для вторичного использования, например в насос дозатор. В герметичной емкости 7, воздух подаваемый через побуждающую трубку 11 образует псевдоожиженную взвесь порошка. Воздушный поток в воздушных патрубках 12 и 13, и эжекторе 10, образованный в результате разницы в напорах воздуха перед и после камеры смешивания 4, создает разряжение в полости эжектора 10, соединенной с заборным патрубком 8. Порошок, посредством восходящего воздушного потока в заборной трубке 8, образованного разряжением в эжекторе 10, подается через дозатор порошка 9 и эжектор 10 в выходной патрубок воздушный 13, а затем в пневматический семяпровод после камеры смешивания 4. В пневматическом семяпроводе на семена покрытые жидким препаратом наносится препарат в виде порошка. Дозатор порошка 9, за счет изменения проходного сечения, регулирует количество подаваемого порошка. Таким образом, воздушные потоки, созданные за счет разницы в напорах воздуха перед и после камеры смешивания 4, в воздушных патрубках 12 и 13, эжекторе 10, заборной трубке 8 и побуждающей трубке 11 осуществляют побуждение, дозированную подачу, транспортировку и распыление порошкового препарата.

Предлагаемое устройство позволит проводить обработку семян порошковыми компонентами поверх слоя из жидкого препарата. Возможность Обработка семян жидкой и порошковой форме непосредственно при посеве обеспечит повышение эффективности использования микробиологических защитно-стимулирующих препаратов и в дополнительное повышение урожайности.

Claims (1)

1. Устройство для покрытия семян защитно-стимулирующими препаратами при посеве, содержащее емкость для рабочей жидкости, смеситель с распылителем, установленным в пневматическом семяпроводе, отличающееся тем, что устройство снабжено герметичной емкостью для порошка с установленной в ней заборной трубкой, соединенной с всасывающей камерой эжектора через дозатор порошка, причем эжектор соединен воздушными патрубками с пневматическим семяпроводом перед смесительной камерой входом и выходом после нее, а у основания емкости расположена побуждающая трубка для подачи воздушной струи в зону забора порошка.
