Abstract

1. Устройство для мытья поверхности, содержащее раздаточную емкость для моющей жидкости, связанную штангой с поворотным моющим инструментом посредством резьбового соединения, ручной поршневой насос, подающий жидкость к моющему инструменту по магистрали, установленной внутри корпуса штанги, при этом всасывающий ее конец размещен в раздаточной емкости, а другой - снабжен форсункой, установленной у моющего инструмента, отличающееся тем, что насос выполнен из условия создания избыточного давления в раздаточной емкости, для чего он снабжен обратным клапаном и размещен в раздаточной емкости, а резьбовое соединение горловины раздаточной емкости и штангой выполнено герметичным.2. Устройство для мытья поверхности по п.1, отличающееся тем, что моющий инструмент выполнен в виде эластичного вкладыша, установленного в жестком корпусе.3. Устройство для мытья поверхности по п.1, отличающееся тем, что насос выполнен с кнопочным приводом, взаимодействующим с обратными клапаном, установленным на подающей магистрали.1. A device for washing the surface, containing a dispensing container for washing liquid, connected by a rod to a rotary washing tool by means of a threaded connection, a manual piston pump supplying liquid to the washing tool through a line installed inside the rod body, while its suction end is placed in the dispensing container and the other is equipped with a nozzle installed in the washing tool, characterized in that the pump is made from the condition of creating excess pressure in the dispensing tank, for which it is equipped of inverse valve and placed in the holding tank, and the threaded joint of the neck and the dispensing container holds germetichnym.2 rod. A surface washing device according to claim 1, characterized in that the washing tool is made in the form of an elastic liner installed in a rigid case. The device for washing the surface according to claim 1, characterized in that the pump is made with a push-button drive interacting with a check valve mounted on the supply line.

Description

Устройство относится к очистной технике, в частности, к переносным моечным устройствам, и может быть применено, для очистки от загрязнений поверхностей транспортных средств, для мытья зеркал, остекленных поверхностей окон квартир и офисов и др.The device relates to cleaning equipment, in particular, to portable washing devices, and can be used to clean the surfaces of vehicles from pollution, to wash mirrors, glazed windows of apartments and offices, etc.

Известно устройство для мытья поверхности, содержащее пластиковую бутылку для моющей жидкости, ручной курковый насос, подающий жидкость к моющей щетке по гибкому трубопроводу, всасывающий конец которого размещен в бутылке, а другой - снабжен форсункой, установленной у щетки (RU, U1, №75331, 2008).A device for washing a surface is known, comprising a plastic bottle for washing liquid, a manual trigger pump supplying liquid to the washing brush through a flexible pipe, the suction end of which is placed in the bottle, and the other is equipped with a nozzle mounted on the brush (RU, U1, No. 75331, 2008).

Предусмотренный в известной конструкции ручной насос для постоянной подачи жидкости предусматривает необходимость непрерывной работы насоса. Помимо этого пользователь в процессе мытья должен в одной руке держать бутылку с жидкостью и подавать ее в рабочую зону постоянной работой курка насоса, а во второй - щетку. Таким образом, обе руки у него будут заняты. Таким образом, известное решение не позволяет осуществлять работы в неудобных условиях, когда в процессе деятельности работнику во избежание падения необходимо держаться за какую-нибудь надежную опору, - в противном случае велика вероятность производственного травматизма.The manual pump provided in the known construction for a constant supply of fluid requires the continuous operation of the pump. In addition, the user, in the washing process, must hold a bottle of liquid in one hand and feed it into the working area with the constant operation of the pump trigger, and in the other with a brush. Thus, both hands will be occupied with him. Thus, the well-known solution does not allow carrying out work in uncomfortable conditions, when in the process of activity the employee needs to hold on to some reliable support in order to avoid falling - otherwise there is a high probability of industrial injuries.

Известно устройство для очистки поверхностей, содержащее ручной захват в виде емкости для очищающей жидкости, на котором закреплен держатель со скребком ручной захват, при этом в верхней части емкости расположен распылитель (RU, U1, №40219, 2004). Кроме того для подачи очищающей жидкости используется курковый насос (триггер).A device for cleaning surfaces containing a manual grip in the form of a container for cleaning liquid, on which is attached a holder with a scraper manual grip, while in the upper part of the tank is a spray (RU, U1, No. 40219, 2004). In addition, a trigger pump (trigger) is used to supply the cleaning fluid.

Поскольку распылитель и рабочий инструмент разнесены в пространстве, рабочий процесс при использовании данного устройства выполняется в две стадии: сначала на обрабатываемую поверхность наносится раствор моющего средства, после чего она очищается щеткой. Таким образом, недостатками известного решения являются длительность процесса очистки поверхности и высокая его трудоемкость, связанная с необходимостью подачи жидкости посредством курсового насоса.Since the sprayer and the working tool are separated in space, the working process when using this device is carried out in two stages: first, a detergent solution is applied to the surface to be treated, after which it is cleaned with a brush. Thus, the disadvantages of the known solutions are the duration of the surface cleaning process and its high complexity associated with the need for fluid supply through the course pump.

Наиболее близким в заявленной полезной модели является устройство для очистки стекол транспортных средств, содержащее емкость с омывающей жидкостью, эластичную щетку, соединенную с рабочей штангой. В верхней части штанги оно оснащено разбрызгивающим механизмом с соплом, и связанным посредством проходящего внутри нее гибкого шланга с емкостью с омывающей жидкостью, а также шарнирно установленным моющим инструментом в виде щетки. Разбрызгивающий механизм выполнен в виде расположенного вблизи сопла куркового поршневого насоса с подпружиненным переходником, связанным с кулисой. Штанга выполнена в виде трубчатого корпуса, жестко связанного в своей нижней части с емкостью с омывающей жидкостью, а разбрызгивающий механизм оснащен связанным с ним посредством кулисы рычажком, установленным в нижней части трубчатого корпуса (RU, U1, №61225, 2006).The closest in the claimed utility model is a device for cleaning the windows of vehicles, containing a container with washer fluid, an elastic brush connected to the working rod. In the upper part of the rod it is equipped with a spray mechanism with a nozzle, and connected through a flexible hose passing through it with a container with washing liquid, as well as a pivotally installed washing tool in the form of a brush. The spraying mechanism is made in the form of a trigger piston pump located near the nozzle with a spring-loaded adapter connected to the wings. The rod is made in the form of a tubular body rigidly connected in its lower part to a washing fluid container, and the spraying mechanism is equipped with a lever connected to it by a link installed in the lower part of the tubular body (RU, U1, No. 61225, 2006).

Недостатком известного решения является недостаточная надежность работы насоса, связанного посредством кулисы с курком ручного привода насоса, а также необходимость постоянной ручной его подкачки, что ограничивает возможности использования на значительных обрабатываемых площадях в связи со значительной трудоемкостью.A disadvantage of the known solution is the insufficient reliability of the pump, connected through the wings to the trigger of the manual drive of the pump, as well as the need for constant manual pumping, which limits the possibility of use in large cultivated areas due to the considerable complexity.

Заявленная полезная модель направлена на повышение надежности работы устройства при снижении трудоемкости использования.The claimed utility model is aimed at improving the reliability of the device while reducing the complexity of use.

В заявленной полезной модели поршневой насос выполнен из условия создания в раздаточной емкости избыточного давления, обеспечивающего непрерывную подачу рабочей жидкости к моющему инструменту.In the claimed utility model, the piston pump is made from the condition of creating excess pressure in the dispensing container, which provides a continuous supply of working fluid to the washing tool.

На фиг. представлена заявленная полезная модель, общий вид.In FIG. The claimed utility model is presented, general view.

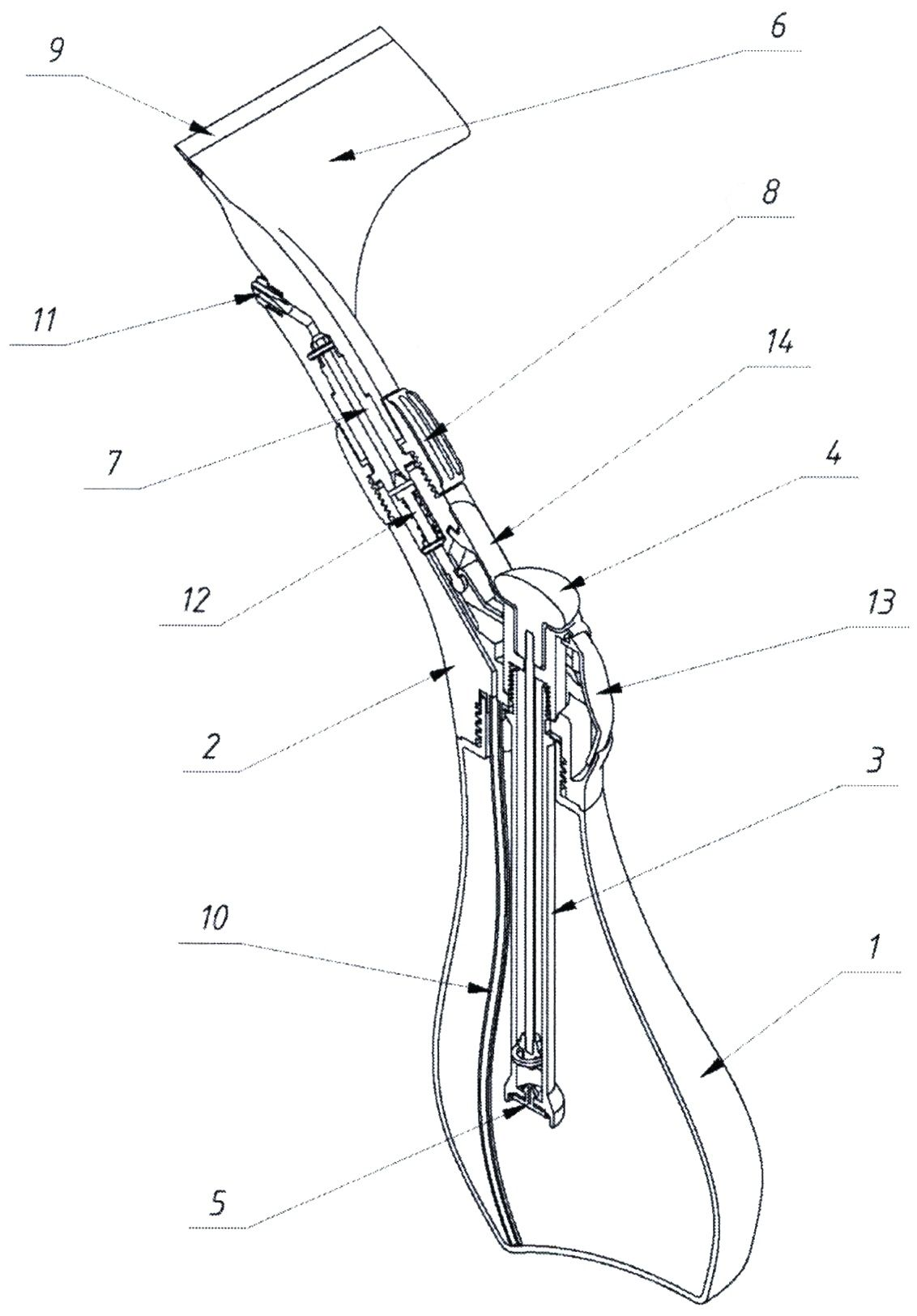

Устройство содержит раздаточную емкость 1, выполненную в виде сосуда из прозрачного или полупрозрачного полимерного материала и горловиной с наружной резьбой, на которую устанавливается корпус полой штанги 2, в который посредством резьбового соединения установлен ручной подающий насос.The device comprises a dispensing container 1, made in the form of a vessel of transparent or translucent polymeric material and a neck with an external thread, onto which the body of the hollow rod 2 is mounted, into which a manual feed pump is installed by means of a threaded connection.

В состав конструкции насоса входит цилиндр 3 с металлическим штоком, на одном конце которого снаружи устройства размещена ручка 4, а на другом, размещенном внутри раздаточной емкости 1, - обратный клапан 5.The structure of the pump includes a cylinder 3 with a metal rod, at one end of which the handle 4 is located outside the device, and a check valve 5 is located at the other end located inside the dispensing tank 1.

Резьбовые соединения штанги 2 с емкостью 1, а также насоса со штангой 2 выполнены из условия обеспечения герметизации внутренней полости емкости 1.The threaded connections of the rod 2 with the capacity 1, as well as the pump with the rod 2 are made from the condition of ensuring the sealing of the internal cavity of the tank 1.

На конце штанги установлен моющий инструмент 6, сопряженный с втулкой 7, которая связана с корпусом штанги 2 с возможностью поворота вокруг продольной оси последней посредством фиксирующей гайки 8. В корпусе моющего инструмента 6 выполнена прорезь, в которую устанавливается рабочий скребок 9, например, в виде ленты из эластичного материала. Скребок 9 может быть съемным и заменяться по мере износа.A washing tool 6 is mounted at the end of the rod, coupled to a sleeve 7, which is connected to the rod body 2 with the possibility of rotation around the longitudinal axis of the latter by means of a fixing nut 8. A slot is made in the housing of the washing tool 6 into which the working scraper 9 is installed, for example, in the form tapes made of elastic material. The scraper 9 can be removable and replaced as it wears.

Подача рабочей жидкости в рабочую зону обрабатываемой поверхности из раздаточной емкости 1 осуществляется по трубопроводу 10, один конец которого расположен в емкости 1, а другой, с установленной на нем форсункой 11, - у корпуса моющего инструмента 6. В срединной части подающего трубопровода 10 установлен перекрывающий клапан 12, связанный с кнопкой 13 управления подачи жидкости.The supply of working fluid to the working area of the treated surface from the dispensing tank 1 is carried out through a pipeline 10, one end of which is located in the tank 1, and the other, with the nozzle 11 installed on it, at the body of the washing tool 6. In the middle part of the supply pipe 10 there is an overlay a valve 12 associated with a fluid supply control button 13.

В корпусе штанги 2 зоне размещения клапана 12 выполнено технологическое окно, перекрытое крышкой 14.In the housing of the rod 2, the zone of placement of the valve 12 is a technological window, covered by a cover 14.

Устройство работает следующим образом.The device operates as follows.

Раздаточная емкость 1 частично заполняется рабочей жидкостью (моющий раствор или вода) таким образом, чтобы обеспечить формирование в ней некоторого объема, заполненного воздухом.The dispensing container 1 is partially filled with a working fluid (washing solution or water) in such a way as to ensure the formation of a certain volume filled with air in it.

Для приведения устройства в рабочее состояние необходимо посредством ручки 4 штока подающего насоса создать в емкости избыточного давления, закачав в нее определенное количество воздуха. Клапан насоса 5 и закрытый перекрывающий клапан 12 трубопровода 10 обеспечивают стабильность этого давления во времени. Подача необходимого количества рабочей жидкости в рабочую зону обрабатываемой поверхности осуществляется кратковременным или длительным нажатием кнопки 13, которая открывает клапан 12, подавая ее к форсунке 11.To bring the device into working condition, using the handle 4 of the rod of the feed pump, it is necessary to create excess pressure in the tank by pumping a certain amount of air into it. The valve of the pump 5 and the closed shut-off valve 12 of the pipeline 10 ensure the stability of this pressure over time. The necessary amount of working fluid is supplied to the working area of the surface to be treated by short-term or long-term pressing of button 13, which opens valve 12, feeding it to nozzle 11.

По мере расхода рабочей жидкости давление в раздаточной емкости 1 будет падать, в связи с чем необходимо периодическое подкачивание воздуха при помощи подающего насоса.As the flow rate of the working fluid, the pressure in the dispensing tank 1 will fall, and therefore it is necessary to periodically pump air with a feed pump.

Claims

1. A device for washing the surface, containing a dispensing container for washing liquid, connected by a rod to a rotary washing tool by means of a threaded connection, a manual piston pump supplying liquid to the washing tool through a line installed inside the rod body, while its suction end is placed in the dispensing container and the other is equipped with a nozzle installed in the washing tool, characterized in that the pump is made from the condition of creating excess pressure in the dispensing tank, for which it is equipped of inverse valve and placed in the holding container, and a threaded connection neck dispensing container and the rod holds tight.

2. The device for washing the surface according to claim 1, characterized in that the washing tool is made in the form of an elastic liner installed in a rigid case.

3. The device for washing the surface according to claim 1, characterized in that the pump is made with a push-button drive that interacts with a check valve installed on the supply line.
