Abstract

1. Лампа светодиодная, характеризующаяся тем, что содержит светодиоды, установленные на печатной плате, размещенной внутри алюминиевого корпуса поверх диэлектрика, при этом по диаметру корпуса расположены вентиляционные отверстия, а с его внешней тыльной стороны - радиатор. ! 2. Лампа светодиодная по п.1, характеризующаяся тем, что вентиляционные отверстия расположены по диаметру в нижней части корпуса. ! 3. Лампа светодиодная по п.1, характеризующаяся тем, что диэлектрик выполнен из пластика. ! 4. Лампа светодиодная по п.1, характеризующаяся тем, что радиатор представляет собой единое целое с корпусом. ! 5. Лампа светодиодная по п.4, характеризующаяся тем, что радиатор выполнен ребристым. ! 6. Лампа светодиодная по п.1, характеризующаяся тем, что в корпусе установлены контактные элементы, прикрепленные к нему при помощи пластиковых фиксаторов. ! 7. Лампа светодиодная по п.3, характеризующаяся тем, что диэлектрик закреплен в корпусе при помощи пластиковых фиксаторов. ! 8. Лампа светодиодная по п.6, характеризующаяся тем, что от контактных элементов припаивают провода к печатной плате, пропустив их через отверстие в корпусе. ! 9. Лампа светодиодная по п.1, характеризующаяся тем, что печатная плата в месте ее контакта с корпусом, смазана термопастой. !10. Лампа светодиодная по п.9, характеризующаяся тем, что печатная плата фиксируется в корпусе стопорным кольцом. ! 11. Лампа светодиодная по п.1, характеризующаяся тем, что корпус со стороны светодиодов закрыт стеклом. 1. LED lamp, characterized by the fact that it contains light-emitting diodes mounted on a printed circuit board placed inside an aluminum case on top of a dielectric, with ventilation holes located along the case diameter, and a radiator on its outer back side. ! 2. A light-emitting diode lamp according to claim 1, characterized in that the ventilation holes are located along the diameter in the lower part of the housing. ! 3. A light-emitting diode lamp according to claim 1, characterized in that the dielectric is made of plastic. ! 4. LED lamp according to claim 1, characterized in that the radiator is a single unit with the body. ! 5. LED lamp according to claim 4, characterized in that the radiator is ribbed. ! 6. The light-emitting diode lamp according to claim 1, characterized in that the housing contains contact elements attached to it by means of plastic clips. ! 7. LED lamp according to claim 3, characterized in that the dielectric is fixed in the housing by means of plastic clips. ! 8. LED lamp according to claim 6, characterized in that wires are soldered from the contact elements to the printed circuit board, passing them through a hole in the housing. ! 9. The light-emitting diode lamp according to claim 1, characterized in that the printed circuit board in the place of its contact with the body is lubricated with thermal grease. !ten. LED lamp according to claim 9, characterized in that the printed circuit board is fixed in the housing with a retaining ring. ! 11. The light-emitting diode lamp according to claim 1, characterized in that the body is covered with glass from the side of the LEDs.

Description

Полезная модель относится к области осветительных устройств, в частности к светодиодным лампам с радиатором, и предназначена для уличного, промышленного, бытового освещения.The utility model relates to the field of lighting devices, in particular to LED lamps with a radiator, and is intended for street, industrial, domestic lighting.

Из уровня техники известна светодиодная лампа, включающая покрытие фронта линзы, линзу, светодиоды, основание и цилиндрический радиатор, которые расположены в последовательности, в которой радиатор защищен универсальной рамой, и двумя группами протяженных опор структуры на универсальной раме (CN 201903001, 20.07.2011).A LED lamp is known from the prior art, including coating of the front of the lens, lens, LEDs, base and cylindrical radiator, which are arranged in the sequence in which the radiator is protected by a universal frame and two groups of extended structure supports on a universal frame (CN 201903001, 07.20.2011) .

Известна светодиодная лампа, включающая интегрированный светодиодный источник света, установленный на внутренней поверхности нижней рогообразной отражающей крышке через фиксирующее кольцо. Внешние нижние отражающие крышки расположены по круговой подложки теплопроводности, а поверхность основания связана с радиатором высокой температуры (CN 201875507, 22.06.2011).Known LED lamp, including an integrated LED light source mounted on the inner surface of the lower horn-shaped reflective cover through a locking ring. The external lower reflective covers are located on a circular substrate of thermal conductivity, and the surface of the base is connected to a high-temperature radiator (CN 201875507, 06.22.2011).

Известна светодиодная лампа, включающая в себя корпус, пропускающий свет экран, связанные с корпусом, светодиодные лампы, платы, коробку электропитания и стойки теплового излучения - радиатор, в котором светодиодные лампы свариваются на печатной плате и образуют светодиодный массив, изоляционные слои теплопроводности связаны в задней части платы, стойка теплового излучения находится снаружи корпуса (CN 201621548, 03.11.2010).Known LED lamp, which includes a casing, a light-transmitting screen associated with the casing, LED lamps, circuit boards, a power supply box and heat radiation racks - a radiator in which LED lamps are welded on a printed circuit board and form an LED array, the insulating layers of thermal conductivity are connected in the back parts of the board, the thermal radiation rack is located outside the case (CN 201621548, 11/03/2010).

Известна лампа, включающая пластиковое кольцо, индикатор интегрированного источника света, лицевую поверхность кольца, зажимное кольцо, крепления поворотной пружины, боковой выступ, прозрачные пластины, отражатель луча света, способного проводить тепло и излучать, и радиатор. Радиатор расположен на плоской поверхности за пределами отражателя луча света, а индикатор может быть непосредственно и плотно связан с радиатором (CN 102032541, 27.04.2011).A known lamp, including a plastic ring, an indicator of an integrated light source, the front surface of the ring, a clamping ring, a rotary spring mount, a side protrusion, transparent plates, a reflector of a light beam capable of conducting heat and emitting, and a radiator. The radiator is located on a flat surface outside the reflector of the light beam, and the indicator can be directly and tightly connected to the radiator (CN 102032541, 04/27/2011).

Известен светильник, основным элементом которого является корпус-радиатор-кронштейн. Его ниша, предназначенная для размещения и крепления на ней, по меньшей мере, двух матриц светодиодов профилирована в виде буквы «W» с отходящими теплорассеивающими ребрами, предусматривает также и крепление к ней (при необходимости) сменных клиньев. Крайние поверхности ниши являются зеркальными, для чего на них нанесено светоотражающее покрытие. Кронштейн корпуса-радиатора, который может быть изготовлен как с ним монолитно, так и отдельно с последующим жестким соединением (например, сваркой) обеспечивает крепежные функции к элементам конструкций, в качестве которых могут быть использованы консоли столба, потолочные или пристенные узлы крепления. Между кронштейном и нишей под матрицы светодиодов и (или) сменные клинья размещается ниша под источник тока (RU 83314, 27.05.2009).A known lamp, the main element of which is a body-radiator-bracket. Its niche, designed to accommodate and attach at least two matrixes of LEDs on it, is profiled in the form of the letter “W” with outgoing heat-dissipating ribs, also provides for the attachment of replaceable wedges to it (if necessary). The extreme surfaces of the niche are mirrored, for which a reflective coating is applied to them. The bracket of the radiator body, which can be manufactured with it in one piece, or separately with subsequent rigid connection (for example, welding) provides fastening functions to structural elements, which can be used as console poles, ceiling or wall mounts. Between the bracket and the niche for the LED matrix and (or) interchangeable wedges there is a niche for the current source (RU 83314, 05.27.2009).

В данных конструкциях происходит недостаточно эффективный теплоотвод и как следствие потребляется больше энергии.In these designs, an insufficiently efficient heat sink occurs and as a result more energy is consumed.

Задача, на решение которой направлена предложенная полезная модель, заключается в создании лампы светодиодной, которая исключала бы указанные выше недостатки.The problem to which the proposed utility model is directed is to create an LED lamp that would eliminate the above disadvantages.

Технический результат, достигаемый при реализации данной полезной модели, заключается в обеспечении эффективности отвода тепла от светодиода и, как следствие, увеличение срока службы светодиодной лампы, повышении конвекционного распределения тепла.The technical result achieved by the implementation of this utility model is to ensure the efficiency of heat removal from the LED and, as a result, increase the life of the LED lamp, increase the convection heat distribution.

Указанный технический результат достигается в лампе светодиодной, содержащей светодиоды, установленные на печатной плате, размещенной внутри алюминиевого корпуса поверх диэлектрика, при этом по диаметру корпуса расположены вентиляционные отверстия, а с его внешней тыльной стороны радиатор.The indicated technical result is achieved in an LED lamp containing LEDs mounted on a printed circuit board placed inside an aluminum housing over a dielectric, with ventilation holes along the diameter of the housing and a radiator on its outer back.

Вентиляционные отверстия расположены по диаметру в нижней части корпуса.Ventilation holes are located in diameter at the bottom of the housing.

Диэлектрик выполнен из пластика и закреплен в корпусе при помощи пластиковых фиксаторов.The dielectric is made of plastic and fixed in the housing using plastic clips.

Радиатор представляет собой единое целое с корпусом и выполнен ребристым.The radiator is a single unit with the body and is made ribbed.

В корпус лампы устанавливают контактные элементы, прикрепленные к нему при помощи пластиковых фиксаторов.In the lamp housing, contact elements are mounted attached to it using plastic clips.

От контактных элементов припаивают провода к печатной плате, пропустив их через отверстие в корпусе.From the contact elements, solder the wires to the printed circuit board, passing them through the hole in the case.

Печатная плата, в месте ее контакта с корпусом, смазана термопастой, и фиксируется в корпусе стопорным кольцом.The printed circuit board, in the place of its contact with the housing, is greased with thermal grease, and is fixed in the housing with a snap ring.

Корпус, со стороны светодиодов, закрыт стеклом.The housing, on the LED side, is closed by glass.

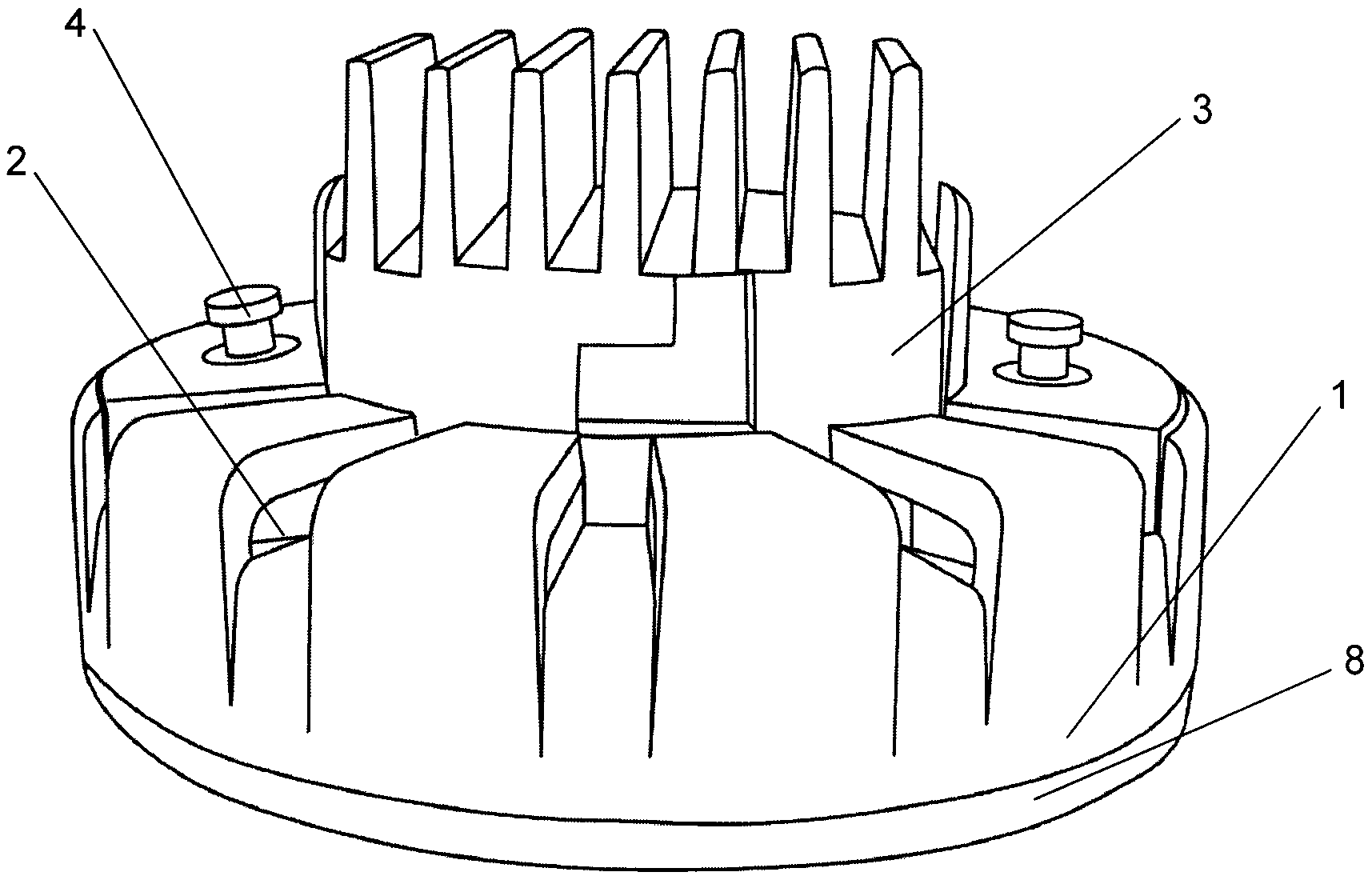

106Сущность полезной модели поясняется чертежами, где на фиг.1 изображен общий вид лампы светодиодной; на фиг.2 - лампа светодиодная в разрезе.106 The essence of the utility model is illustrated by drawings, where in Fig.1 shows a General view of the LED lamp; figure 2 - LED lamp in the context.

Корпус 1 лампы светодиодной изготовлен из алюминия, и представляет собой монолитную конструкцию с двумя радиаторами. Первый радиатор выполнен в виде вентиляционных отверстий 2, расположенных по диаметру корпуса 1 лампы светодиодной, а на тыльной стороне корпуса 1 имеется ребристый радиатор 3, который представляет собой единое целое с корпусом 1 лампы светодиодной. Данные элементы корпуса способствуют улучшению конвекционного распределения тепла.The housing 1 of the LED lamp is made of aluminum, and is a monolithic design with two radiators. The first radiator is made in the form of ventilation holes 2 located along the diameter of the housing 1 of the LED lamp, and on the back of the housing 1 there is a finned radiator 3, which is a single unit with the housing 1 of the LED lamp. These housing elements contribute to the improvement of convection heat distribution.

Сборка:Assembly:

1. На печатную плату 4 устанавливают светодиоды 5.1. Install LEDs 5 on the circuit board 4.

2. В корпус 1 лампы светодиодной устанавливают контактные элементы 6 и площадки из диэлектрика (из пластика), которые крепятся в корпусе 1 лампы светодиодной при помощи пластиковых фиксаторов (не показано).2. In the housing 1 of the LED lamp, contact elements 6 and pads of dielectric (plastic) are mounted, which are mounted in the housing 1 of the LED lamp using plastic clips (not shown).

3. Припаивают провода от контактных элементов 6 к печатной плате 4, пропустив их через отверстие в корпусе 1 лампы светодиодной.3. Solder the wires from the contact elements 6 to the printed circuit board 4, passing them through the hole in the housing 1 of the LED lamp.

3. Печатную плату 4, с установленными на нее светодиодами 5, устанавливают в корпус 1 лампы светодиодной, предварительно смазав термопастой 7 места контакта печатной платы 4 с корпусом 1 лампы светодиодной и фиксируют ее стопорным кольцом (не показано).3. The printed circuit board 4, with the LEDs 5 mounted on it, is installed in the LED lamp housing 1, having previously lubricated with thermal grease 7 the contact points of the printed circuit board 4 with the LED lamp housing 1 and fixed with a snap ring (not shown).

4. Приклеивают стекло 8 с лицевой стороны лампы светодиодной.4. Glue the glass 8 on the front of the LED lamp.

Лампа светодиодная работает следующим образом. При подключении лампы светодиодной к электросети, источник питания (не показано) подает напряжение на контактные элементы (клеммы) лампы светодиодной. Происходит выделение тепла, которое рассеивается сначала через вентиляционные отверстия в корпусе лампы светодиодной, а затем через ребристый радиатор.LED lamp works as follows. When connecting the LED lamp to the mains, a power source (not shown) supplies voltage to the contact elements (terminals) of the LED lamp. Heat is generated, which is first dissipated through the ventilation holes in the LED lamp housing, and then through the fin radiator.

Заявленная полезная модель позволяет использовать более мощные (яркие) светодиоды за счет более эффективного теплоотвода и хорошей конвекции.The claimed utility model allows the use of more powerful (bright) LEDs due to more efficient heat removal and good convection.

Claims (11)

1. Лампа светодиодная, характеризующаяся тем, что содержит светодиоды, установленные на печатной плате, размещенной внутри алюминиевого корпуса поверх диэлектрика, при этом по диаметру корпуса расположены вентиляционные отверстия, а с его внешней тыльной стороны - радиатор.1. The LED lamp, characterized in that it contains LEDs mounted on a printed circuit board located inside the aluminum housing on top of the dielectric, with ventilation holes located along the diameter of the housing, and a radiator on its outer back. 2. Лампа светодиодная по п.1, характеризующаяся тем, что вентиляционные отверстия расположены по диаметру в нижней части корпуса.2. The LED lamp according to claim 1, characterized in that the ventilation holes are located in diameter in the lower part of the housing. 3. Лампа светодиодная по п.1, характеризующаяся тем, что диэлектрик выполнен из пластика.3. The LED lamp according to claim 1, characterized in that the dielectric is made of plastic. 4. Лампа светодиодная по п.1, характеризующаяся тем, что радиатор представляет собой единое целое с корпусом.4. The LED lamp according to claim 1, characterized in that the radiator is a single unit with the body. 5. Лампа светодиодная по п.4, характеризующаяся тем, что радиатор выполнен ребристым.5. The LED lamp according to claim 4, characterized in that the radiator is ribbed. 6. Лампа светодиодная по п.1, характеризующаяся тем, что в корпусе установлены контактные элементы, прикрепленные к нему при помощи пластиковых фиксаторов.6. The LED lamp according to claim 1, characterized in that the housing has contact elements attached to it using plastic clips. 7. Лампа светодиодная по п.3, характеризующаяся тем, что диэлектрик закреплен в корпусе при помощи пластиковых фиксаторов.7. The LED lamp according to claim 3, characterized in that the dielectric is fixed in the housing using plastic clips. 8. Лампа светодиодная по п.6, характеризующаяся тем, что от контактных элементов припаивают провода к печатной плате, пропустив их через отверстие в корпусе.8. The LED lamp according to claim 6, characterized in that the wires are soldered from the contact elements to the printed circuit board, passing them through an opening in the housing. 9. Лампа светодиодная по п.1, характеризующаяся тем, что печатная плата в месте ее контакта с корпусом, смазана термопастой.9. The LED lamp according to claim 1, characterized in that the printed circuit board in the place of its contact with the housing is lubricated with thermal grease. 10. Лампа светодиодная по п.9, характеризующаяся тем, что печатная плата фиксируется в корпусе стопорным кольцом.10. The LED lamp according to claim 9, characterized in that the printed circuit board is fixed in the housing by a retaining ring. 11. Лампа светодиодная по п.1, характеризующаяся тем, что корпус со стороны светодиодов закрыт стеклом.
Figure 00000001
11. The LED lamp according to claim 1, characterized in that the housing on the side of the LEDs is closed with glass.
Figure 00000001
